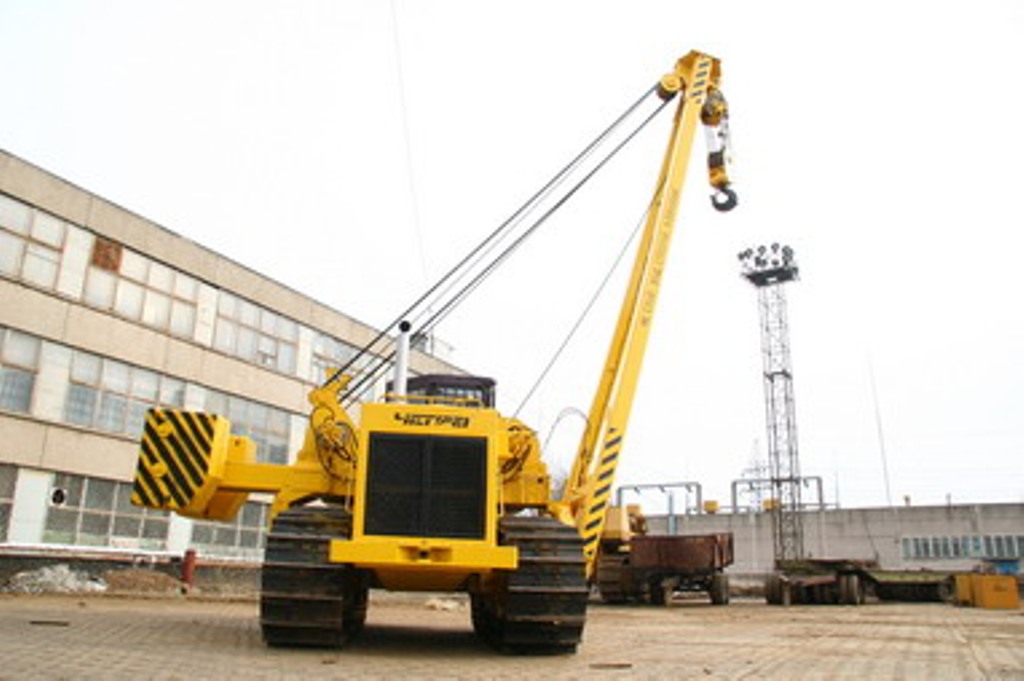

Трубоукладчик ЧЕТРА ТГ503 — Чебоксарский агрегатный завод

Чебоксарский агрегатный завод

  • Главная
  • Акции
  • Продукция
  • Новости
  • О компании
  • Контакты
  1. Главная
  2. Продукция
  3. Трубоукладчики
  4. ЧЕТРА ТГ503

Получите коммерческое предложение
прямо сейчас:

Трубоукладчик ЧЕТРА ТГ503 обладает грузоподъемностью 50 — 102 тонны в зависимости от используемого плеча. Среди прочих преимуществ трубоукладчика можно отметить повышенную устойчивость и небольшое число органов управления.

Наименование Трубоукладчик ЧЕТРА ТГ503
Двигатель Cummins KTTA19-C520 ЯМЗ-8501.1
Мощность двигателя, кВт/лс 353/480 382/520
Вес, кг 69000
Грузоподъемность при откинутом противовесе, т 104.9/50

← Трубоукладчик ЧЕТРА ТГ302

Трубоукладчик ЧЕТРА ТГ511 →

  • Запчасти
    • Запчасти ДТ-75
    • Запчасти Т-130
    • Запчасти Т-170
    • Запчасти ДЭТ-250
    • Запчасти Т-11.01
    • Запчасти Т-15.01
    • Запчасти Т-20.01
    • Запчасти Т-25.01
    • Запчасти Т-35.01
    • Запчасти Т-4А
    • Запчасти Т-402
    • Запчасти ТТ-4
    • Запчасти ТТ-4М
    • Запчасти Komatsu D65
    • Запчасти Komatsu D155
    • Запчасти Komatsu D355A
    • Запчасти Komatsu D355C
    • Запчасти Komatsu D375A-2
    • Запчасти Komatsu D375A-3
    • Запчасти Caterpillar D6D
    • Запчасти Caterpillar D9N
    • Запчасти Caterpillar D9R
    • Запчасти Hitachi EX-400
  • Гусеницы
    • Гусеницы ДТ-75
    • Гусеницы Т-70
    • Гусеницы Т-130
    • Гусеницы Т-140
    • Гусеницы Т-170
    • Гусеницы Т-330
    • Гусеницы Т-500
    • Гусеницы ТГ-321
    • Гусеницы ТГ-502
    • Гусеницы ТГ-503
    • Гусеницы ДЭТ-250
    • Гусеницы ВТ-100
    • Гусеницы ВТ-150
    • Гусеницы Т-9. 01
    • Гусеницы Т-11.01
    • Гусеницы Т-15.01
    • Гусеницы Т-20.01
    • Гусеницы Т-25.01
    • Гусеницы Т-35.01
    • Гусеницы Т-4
    • Гусеницы ТТ-4
    • Гусеницы ТДТ-55
    • Гусеницы Komatsu D65
    • Гусеницы Komatsu D85
    • Гусеницы Komatsu D155
    • Гусеницы Komatsu D355A
    • Гусеницы Komatsu D355C
    • Гусеницы Komatsu D375A-2
    • Гусеницы Komatsu D375A-3
    • Гусеницы Komatsu D375A-5
    • Гусеницы Caterpillar D6D
    • Гусеницы Caterpillar D9N
    • Гусеницы Caterpillar D9R
    • Гусеницы Hitachi EX-400
    • Гусеницы Liebherr 9411
    • Гусеницы Kato HD1500
    • Гусеницы на тракторы Республики Польша
  • Радиаторы
    • ЧМ2-100-300-1,2-7
    • ЧМ2-100-300-1,2-9
    • ЧМ2-100-500-1,2-5
    • ЧМ2-100-500-1,2-7
    • ЧМ3-120-300-1,2-7
    • ЧМ3-120-300-1,2-9
    • ЧМ3-120-500-1,2-5
    • ЧМ3-120-500-1,2-7
    • МС-140
    • МС-140М-300
    • МС-140М-500
    • 2КП100-90×500
  • Замки
    • ВС2А
    • ВС2М1
    • ВС2М1-01
    • ВС2М1-02
    • ВС2-3А
    • ВС2-4А
    • ВС2-4А-01
    • ВС2-6А
    • ВС2-6А-01
    • ВС2-6А-02
    • ВС2-7
    • ВС2-8
    • ВС2-9
    • ВС2-10
    • ВС2-12
    • ВС2-14А
    • ВС2-15А
    • ВС2-21
    • ВС2-23
    • ВС2-26
    • ВС2-49
    • ВС2-49-01
    • ЗВ1-2
    • ЗВ1-4
    • ЗВ1-21
    • ЗВ1-41
    • ЗГД-02
    • ЗН1-2
    • ЗНД1А
    • ЗМ1
    • ЗМ1-01
    • ЗМ1-03
    • ЗП1
    • ЗП1-01
    • ЗП2
    • ЗТ1
    • ВС2-11 «Щит и меч»
    • ВС2-28 «Сердечко»
    • ВС2-34 «Домик»
    • ВС2-35 «Корзинка»
    • ВС2-36 «Крышка бензобака»
    • ВС2-37 «Грузовичок»
    • ВС2-38 «Крепость»
    • ВС2-39 «Автомобиль»
  • Бульдозеры
    • ЧЕТРА Т6
    • ЧЕТРА Т9
    • ЧЕТРА Т11
    • ЧЕТРА Т15
    • ЧЕТРА Т20
    • ЧЕТРА Т25
    • ЧЕТРА Т35
    • ЧЕТРА Т40
  • Трубоукладчики
    • ЧЕТРА ТГ121
    • ЧЕТРА ТГ122
    • ЧЕТРА ТГ221
    • ЧЕТРА ТГ222
    • ЧЕТРА ТГ301
    • ЧЕТРА ТГ302
    • ЧЕТРА ТГ503
    • ЧЕТРА ТГ511
  • Экскаваторы
    • ЧЕТРА ЭГП-200
    • ЧЕТРА ЭГП-230
    • ЧЕТРА ЭГП-270
    • ЧЕТРА ЭГП-450
  • Колесная техника
    • Погрузчик ЧЕТРА ПК40
    • Погрузчик ЧЕТРА ПК60
    • Погрузчик ЧЕТРА ПК120
    • Трактор ЧЕТРА ТК11
    • Трактор ЧЕТРА ТК25
    • Компактор ЧЕТРА КК11
    • Погрузчик ЧЕТРА ПТС-4012

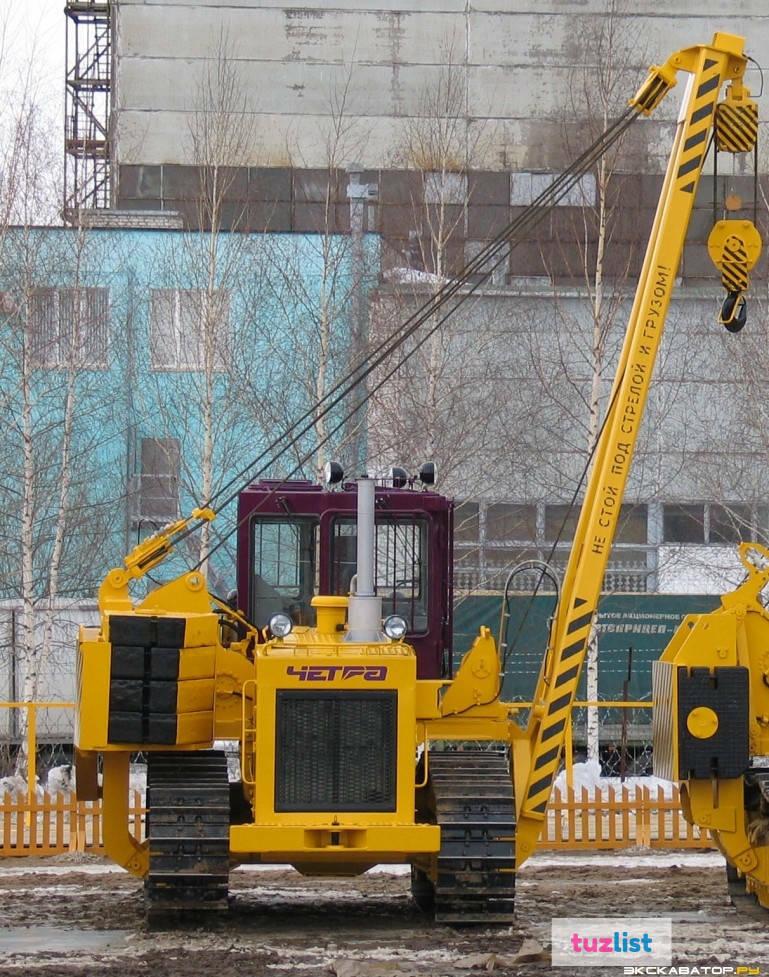

Трубоукладчик ЧЕТРА тг222 – «РОСИНВЕСТ-Спецтехника», Челябинск

Трубоукладчик ЧЕТРА ТГ 222 является одним из наиболее тяжелых образцов, выпускаемых отечественной промышленностью. Его можно применять для строительства международных нефтепроводов и газопроводов. Огромная грузоподъёмность сочетается в ЧЕТРА ТГ 222 с большой эксплуатационной выносливостью и ремонтопригодностью. Все запчасти производятся на территории России, что делает ремонт недорогим для владельца. Эта техника вобрала все лучшие традиции советского тяжелого машиностроения на новый лад, что позволяет ей отвечать последним требованиям и решать ответственные задачи наилучшим образом.

Основные характеристики и преимущества

ЧЕТРА ТГ 222 является уникальной спецтехникой, обладающей следующими конкурентными плюсами:

  • Дисковые тормоза находятся в постоянном зацеплении, что исключает срыв груза в результате ослабления системы.

  • Количество органов управление было сведено к минимуму. Последние модели имеют потрясающую эргономику, не отвлекающую машиниста на повторение действий. Это сильно увеличивает общую продуктивность производимых работ.

  • Максимальный вес переносимого стрелой груза составляет 44.

    1 т. Этого достаточно для установки труб любого диаметра.

  • Силовая установка от ЯМЗ способна выдавать до 180 кВт энергии, что хватит для передвижения машины и преодоления сложных дорожных условий.

Купить трубоукладчик ЧЕТРА ТГ 222

Трубоукладчик ЧЕТРА ТГ 222 всегда имеется в наличии. Поставки производятся без посредников и прочих третьих лиц напрямую с завода. На складе имеются все запчасти, узлы и агрегаты, необходимые для быстрого и капитального ремонта. Доставка действует по всей территории России. Менеджеры компании могут оказать действенную консультативную помощь, провести соответствие требований к эксплуатации. Пуск и наладка оборудования по предварительной договоренности.

.

Технические характеристики трубоукладчика ЧЕТРА ТГ222

Модель
ТГ-222Я
ТГ-222К
ТипГусеничный
Двигатель, маркаЯМЗ-238НД-7-1Cummins QSB8. 3
Номинальная мощность, кВт (л.с.)183,8 (250)193 (263)
Эксплуатационная мощность, кВт (л.с.)175 (238)180 (245)
Рабочий объем двигателя, л11,156,7
Удельный расход топлива при эксплуатационной мощности, г/кВт.ч. (г/л.с.ч), не более231,5 (170)231,5 (170)
Трансмиссия, типгидромеханическая
Скорость холостого хода трактора, км/ч, по передачам вперед/назад
I передача3,9 / 5,1
II передача6,9 / 9,0
III передача11,1 / 14,2
Ходовая частьХодовая система состоит из двух гусеничных тележек с жесткой подвеской
Число опорных катков (с каждой стороны)8
Число поддерживающих катков (с каждой стороны)2
Гусеницысборные с одним грунтозацепом
Высота грунтозацепов, мм70
Ширина башмака, мм610
Дорожный просвет, мм, не менее480
Колея трактора, мм, не менее2 200
База, мм3 115
Площадь опорной поверхности, кв.
м.
3,80
Давление на грунт, кгс/кв.см., не более1,05
Топливный бак, л400
Грузоподъемность при откинутом противовесе, т (на вылете стрелы 1,22м / 2,5м) 44,2 / 21
Стрела
Типкоробчатого сечения и имеет А-образную форму
Длина, м6,5 / 9
Масса, кг.1 160 / 1 430
Лебедка
Тип передачдвухступенчатый планетарный редуктор
Скорость подъема (опускания) крюка, м/мин10,5-34
Диаметр каната лебедки, мм
19,5
Длина каната лебедки (грузовой/стреловой), м:
стандартная стрела (7 м)46 / 46
удлиненная стрела (9 м)58 / 58
Габаритные размеры трубоукладчика с придвинутым противовесом и максимально поднятой стрелой, не более мм:
длина, мм4 880
ширина, мм4 380
высота (стрела 7 / 9 м), мм7 850 / 9 850
Эксплуатационная масса, не более, т33,8

Устанавливаемое оборудование на трубоукладчики ЧЕТРА ТГ222

Навесное оборудование:

  • Стрела стандартная – длина 6,5 м
  • Стрела удлиненная – длина 9 м
Исполнение ходовой части Ширина башмака гусеницы, мм
стандартная610
мелиоративная810

Опционально устанавливаемое оборудование:

  • Система автоматического пожаротушения
  • Система автоматической смазки
  • Система видеообзора
  • Автоматическая система управления горно-транспортным комплексом АСУ ГТК “Карьер”
  • Искрогаситель
  • Светодиодные фары
  • Радиостанция
  • Система быстрой заправки топливом

Все остальные опции по дополнительному заказу.
