Технические характеристики трактора Т-16:устройство, модификация

Наверное, многие из нас, увидев устройство трактора Т-16, думали бы, что машина едет задом-наперёд. Детище тракторостроителей разработали на территории современной Украины, его производитель Харьковский тракторный завод. Машина изначально задумывалась, как самоходная, и предназначалась для проведения сельскохозяйственных работ, перевозки небольшого оборудования, а также, в качестве помощника коммунальным службам.

Трактор Т-16 с дополнительным оборудованием

На встроенном шасси, согласно руководству по эксплуатации трактора Т-16, можно было установить дополнительное оборудование для проведения междурядной обработки пахотных земель, в частности опрыскиватель и модифицированный культиватор. Технику можно использовать, в качестве оборудования для заготовки сена, кормов, с использованием косилки, бокового ВОМ и стогомета. Часто применяется, как небольшой самосвал и погрузочная техника.

Несмотря на небольшие габариты и заявленные технические характеристики трактор Т-16 был настоящим помощником крестьян, строителей и коммунальщиков. Из-за своей необычной формы, спецтехника получила второе наименование среди трактористов «Попрошайка», иногда можно встретить и название «Шассик».

История машины

В середине прошлого столетия, в 50-х годах, когда страна выходит из тяжёлого экономического состояния, пытаясь восстановить довоенный уровень производства, начинается изготовление и последующий выпуск серии ДСШ-14 на Харьковском тракторном заводе.

В 1956 году с конвейера сошёл первый пробный образец, но уже через 2 года было принято решение о запуске облегчённой версии ДСШ-14, которая имела модификацию ДСШ – 16. Вес машины уменьшился на 200 кг, и общая масса стала 1,47 тонн. Увеличился скоростной режим с 13,7 км/час до 17 км. Только в 1967 году произошло полное перевооружение старой модели, которой присвоили новый маркер Т-16.

Появился новый двигатель трактора Т-16, был внедрен двухцилиндровый дизель из расчёта 16 л.с. Масса стала 1, 43 тонны, грузоподъёмность техники 750 кг. Вырос скоростной режим до 19,5 км\час.

Общие технические параметры Т-16

Общие данные техпараметров машины, которые сохранились до настоящего времени:

НаименованиеЗначение
Применение марки двигателяД-16
Мощность16 л.с.
Транспортная скорость передвиженияОт 3,75 до 19,5 км.час
Габаритные данные (Д*Ш*В)3280*2500*2600 мм
Регулировка колеи передвиженияОт 1550 мм до 2000 мм
Общая масса1685 кг
Вес для платформы0,75 т
Просвет агротехнический560 мм
ВОМ, независимыйОт 533 мм

Обзор двигателя трактора

Комплектация характеризуется четырёхтактным четырёхцилиндровым мотором серии Д-16 с охлаждённым (воздушного типа) принципом функционирования. Главной его особенностью является применение предкамерного смесеобразования. Камера полностью запрессована в головку цилиндра, в форме специальной вставки. Сам цилиндр имеет отливку из чугуна и насчитывает порядка 17 рёбер. Для этого используется высококачественный чугун из специально разработанных легированных марок. Для фиксированного монтажа всех цилиндров на корпусе мотора применяется центровочный пояс.

Материалом для изготовления основной головки цилиндра служит серый чугун. Крепление к основой части производится при помощи 4- х шпилек. В качестве прокладки между головкой цилиндра и основным корпусом цилиндра служит медное кольцо.

Все поршни выполнены из высококачественной марки алюминиевого комплексного состава. Для того, чтобы увеличить объем камеры сгорания, а также для улучшения характеристик смесеобразования в корпусе цилиндра предусмотрено специальное технологическое углубление.

В комплектации имеется комбинированная система рабочей смазки деталей. К мотылевым и поршневым механизмам коленвала, рабочая масса ГСМ поступает под определенным давлением. Все оставшиеся части корпуса обрабатываются маслом методом разбрызгивания.

НазваниеЗначение
Общая мощность мотора16 л.с.
Номинальный оборот1750 об/мин
Диаметр цилиндра95 мм
Диаметр поршня хода125 мм
Расходная часть топлива272 г/ КВт.ч
Тип охлаждениявоздушный
Тяговая группа (класс)0,6 Т

Пусковой режим осуществляется электростартёрным методом прямо из кабины оператора. Для облегчения пуска установлен модифицированный декомпрессор.

О коробке передачи для серии Т-16

Как работает и устроена коробка передач трактора Т-16? Техника имеет восьмиступенчатую коробку, т.е. 7 скоростей в режиме вперёд, 1 скорость для обратного хода. Общая схема коробки передач трактора Т-16 имеет механический принцип. Она признана наиболее компактной при комплектации машины, и позволяет использовать встроенные цилиндрические конструкционные шестерни при осуществлении передачи вращения по дифференциалу.

Рабочий крутящий момент осуществляет передачу на КПП от установленной силовой установки и при помощи встроенной конической шестерни на главном валу сцепления. Специальный встроенный рабочий и многофункциональный механизм блокировки, с учетом схемы электропроводки трактора Т-16, исключает любое переключение скоростей, при этом допускается использование при не выключенном сцеплении.

Машина имеет автономный независимый вал отбора мощностей (ВОМ), который закреплен в левой части на корпусе главной передачи. Фиксированная регулировка сцепления трактора Т-16 заставляет вращаться вал с предустановленной скоростью – около 533 об/мин. Работа ВОМ, согласно техрегламента, осуществляется от встроенного вала, который одновременно приводит в движение и муфту сцепления трактора Т-16.

Ходовая часть и режим управления машиной

В принципиальной схеме по руководству можно узнать, не только как регулировать сцепление в тракторе Т-16, но и подробное описание всей ходовой части машины. В комплектацию входят – рама, конструкционные части мостов переднего и заднего колеса. Рама служит для монтажных целей, для крепления различного рабочего навесного оборудования. Жёсткая конструкционная сварная часть из труб несёт на себе определённую нагрузку при монтаже оборудования. На раме установлены продольные трубы, а также поперечные элементы передних и задних брусьев, предназначенные для соединения трубной части рамы.

Т-16 на сельхозработах

В переднем брусе предусмотрено специальное отверстие, которое используют для запрессовки двух втулок, применяемых в качестве опоры для оси качения моста. Конструкция переднего моста состоит из балансира и двух кулачковых поворотных деталей, встроенных в конструкцию. Задняя конструкция моста является ведущей.

Колеса для механизма заднего ведущего моста и диск сцепления трактора Т-16 изготовлены из качественного профилированного металлического обода, а также используются шины, работающие в режиме низкого давления. По внутренней части обода равномерно приварены надежные стойки, к которым при помощи 6 болтов крепятся дисковые фрагменты колес. На установленную ступицу, при помощи болтов, фиксируются как передние, так и задние колёса.

Техническое обслуживание машины несложно. Самой проблемной частью является обеспечение хорошего сцепления протектора с поверхностью грунта. В данном случае необходимо строго соблюдать последовательность монтажных работ. Стрелка на рабочих покрышках трактора должна быть установлена строго вперёд по ходу перемещения ТС, иначе сцепление с грунтом будет плохим.

Дополнительно о тракторе

Машина имеет уникальные характеристики рулевого управления, системы гидравлики и комплектации навесным оборудованием. В технической части руководства по эксплуатации уделяется внимание данным параметрам. Это помогает облегчить рабочий процесс при проведения сельскохозяйственных или иных работ.

Работа системы гидравлики Т-16

Модификации

Выпуск трактора осуществлялся с 1961 по 1967 год. На рынке были предложены две модификации:

  • Т-16М. Модифицированный и улучшенный мотор 25 л.с. Увеличена скорость передвижения до 23 км/час. Масса машины – 1810 кг. Появилась обновлённая каркасная и тентованная кабина с дверьми.
  • Т-16МГ. Выпуск этой серии начался в 1986 году. Пришлось снова вернуться к прежнему внешнему виду техники. При этом была увеличена транспортная скорость до 40 км\час. производство прекратилось в 1995 году после экономического кризиса.
Вывод

Благодаря небольшой манёвренности и малогабаритности, машина получила высокую оценку сельхозпроизводителей. Большой выбор навесного оборудования позволяет использовать технику для различных сельскохозяйственных работ. Техническое обслуживание простое, ремонтопригодность доступная. После того, как прекратился выпуск машины, многие заводы до сих пор продолжают изготавливать запчасти для Т-16.

Т-16 на весенне-полевых работах

Марина

Дата публикации:

Февраль 25, 2018

Рейтинг статьи:

Загрузка...

Понравилась статья?

Поделиться статьей


похожие статьи

ospetstehniki.ru

Трактора Т-16 «Шассика» — особенности, технические характеристики

Трактор Т-16 – глубоко модернизированное колёсное СШ. Здесь предусмотрена новая силовая установка, другие шины. Задумкой конструкторов было создание универсального варианта самоходной платформы, способной работать в комплексе с разными видами сельхозорудий и промышленных механизмов. Шасси предусматривалось оснащать орудиями – опрыскивающей системой, культиватором, которые выполняют междурядную обработку.

Но трактор «Шассик» стали вовсю использовать на строительных площадках. Маневренный легкий агрегат перевозил грузы с помощью прицепа или платформы либо служил в качестве привода для различных механизмов – лебедки, циркулярных пил, сварочных аппаратов. Машина незаменима в сельскохозяйственной отрасли, выполняет функции косилки, самопогрузчика, стогомета, экскаватора, культиватора. Уборка сена осуществляется машиной, оборудованной КУНом.

Технические характеристики

  • мощность двигателя – 16 л.с.;
  • диапазон скорости — 1,5/17,5 км/ч;
  • габаритны, м – 3,28 X 2,5X 2,6;
  • вес – 1,6 т;
  • дорожный просвет, м – 0,56.

Силовая система

Трактор Т-16 «Шассик» оснащен четырёхтактным, 2-цилиндровым дизельным мотором Д16, который охлаждается воздухом. Особенность мотора — смесеобразование происходит предкамерным способом. Силовая система представлена кривошипно-шатунным механизмом, газораспределяющим устройством, системой питания, смазывающей, охлаждающей и пусковой системами.

Неподвижная основа мотора – картер. На его переднюю часть прикреплена алюминиевая крышка. На задней части корпусной детали устанавливался кожух маховика, снизу крепились фильтры для масла. Картер также предусматривал расположение распределительного вала. Нижняя часть опоры коленчатого вала – это место для установки масляного насоса.

Трансмиссионная схема

Трансмиссия представляет собой четыре разноразмерных колеса – спереди маленького размера, сзади – большие.

Схема трансмиссии представлена:

  • сцеплением, которое имеет замкнутый режим включения;
  • 7-ступенчатой КПП;
  • ленточной системой тормозов.

Гидравлика

Устройство гидравлической системы включает два силовых выносных цилиндра. Их управление осуществляется с помощью специального гидрораспределителя, обеспечивающего:

  • эффективное переключение потоков рабочих жидкостей;
  • предохранение системы от возможности перегрузки.

Устройство рулевого управления

За счет гидравлической системы у трактора удобное рулевое управления, облегчающее работу механизатора – поворот руля не требует особого усилия.

Рулевая колонка включает карданный вал, стопорное кольцо, шарнирный соединительный механизм имеющий рулевое колесо.

Рабочее место

Изначально Т-16 не предусматривал кабин. Механизатор работал у всех на виду. Современные модификации предусматривали комфортабельное рабочее место, благодаря чему работать стало значительно удобнее и безопасней.

Где находятся номерные агрегаты?

Расположение:

  • агрегата с заводским номером – задняя часть кабины, справа;
  • номера двигателя – его левая часть, внизу;
  • номера трансмиссии – правая часть корпуса моста, за тягами.

Модификации, процессы усовершенствования

В результате неоднократного улучшения, СШ оснащалось дизельным двигателем, который охлаждался воздухом. Силовая установка отличалась мощностью – 25 л.с. На агрегат устанавливали новую КПП и каркасную кабину – это был уже трактор Т-16M. Благодаря увеличенному размеру колёс машина стала отличаться большей грузоподъемностью. Изменяли систему гидравлики и занимались улучшением ходовой части.

То, сколько весит трактор Т-16, зависело от комплектации. Первый агрегат весил 1670 кг. Вес модификации стал минус 200 кг. Возможность установки самого разного навесного оборудования обеспечивало возможность эксплуатации машины для работ по разметке дорог и как очиститель снега.

Последняя модификация СШ – Т-16МГ, 1995 стал последним годом производства этой техники. Дальше в процессе усовершенствования принимают участие исключительно его владельцы. Главная цель создание универсального варианта навесного оборудования.

Что можно сделать из трактора Т-16

Многие владельцы пытались создать универсальную заднюю гидронавеску для крепления сельхозинвентаря. Агрегат выполнял функции: плуга, пропашного культиватора, сеялки, картофелекопалки, окучника. Переделка трактора Т-16 осуществлялась своими руками, дома. Навеска даёт возможность использовать агрегат как фронтальный погрузчик, грейферную установку, навесной подъемный механизм. Также машина может выполнять функции экскаватора, погрузчика, который используется при транспортировке деревьев.

Трактор становится незаменим для грузоперевозок в обыкновенном или самосвальном прицепе. Как улучшить проходимость? За счет шасси с передним ведущим мостом и установки механической лебедки. Машина, не обладая серьезной мощностью и функциональностью, отлично справляется со своим фронтом работ.

Преимущества и недостатки

Чтобы заменить запчасти, сделать прицеп или установить навеску не требуется прилагать максимум усилий. Техобслуживание трактора и ремонт обходятся владельца недорого. Продажей комплектующих, навесного и прицепного оборудования занимаются многие специализированные рынки.

Трудности возникают при ремонте, когда необходимо снять выжимной подшипник и заменить дифференциал. Это трудоемкий процесс, поскольку необходимо снять каждый рукав. Для этого кабину снимают либо ограничиваются установкой под ней подставки. Затем производится выемка первичного и вторичного вала, что потребует разбора всей коробки. Выполняется съем корпуса блокировки. Крышка левого подшипника выбивается внутрь. Дифференциал снимается и проводится замена подшипников и сальников.

comments powered by HyperComments

sadovij-pomoshnik.ru

Самоходное шасси  Т-16



  Самоходное шасси  Т-16

  Завод - изготовитель: Харьковский тракторный завод - с  1961  по  1967 год

  Всего было выпущено  63500 штуки

  Самоходное шасси класса 0,6 т предназначено для пахоты, сплошной культивации, посева с одновременным внесением удобрений, междурядной обработки овощных культур, опыливания, опыливания и подкормки растений. Также может быть использовано для транспортных работ и привода стационарных машин. Самоходное шасси Т-16 разработано в результате модернизации самоходного шасси ДВСШ-16: 5-и ступенчатая коробка передач была заменена на 6-и ступенчатую, в результате чего был увеличен диапазон скоростей; трактор оборудован раздельно-агрегатной гидросистемой; вес трактора снижен  на 200 кг.

  В отличие от трактора на самоходном шасси навесные машины и орудия крепятся на раме между осями ведущих и направляющих колес, что обеспечивает хороший обзор междурядий и рабочих органов.

  На шасси установлен двухцилиндровый дизельный двигатель Д-16 с воздушным охлаждением и запуском от электростартера. Муфта сцепления фрикционная, сухая, однодисковая, постоянно замкнутого типа, с дополнительной муфтой для привода ВОМ. В коробке передач шесть основным ступеней переднего хода и одна - заднего хода. Для работы с рассадопосадочными машинами имеется дополнительная замедленная передача переднего хода.

  Шасси имеет четыре ВОМ. Основной вал независимый, расположен параллельно оси шасси. Хвостовик вала выведен вперед между ведущими и направляющими колесами.



Технические характеристики трактора



  Т-16
Тип трактора самоходное шасси
Класс тяги, кН 6
Тяговое усилие, кг 820
Марка двигателя Д-16 (ДВ-16)**
Тип двигателя 2-цилиндровый, воздушного охлаждения
Номинальная мощность двигателя, л.с. 16
Диаметр цилиндра, мм 95
Ход поршня, мм 120
Степень сжатия 18
Давление масла, кг/см 1,5 - 3,0
Частота вращения коленчатого вала, об/мин:
  при номинальной мощности 1600
  на холостом ходу 1700
Частота ращения ВОМ, об/мин
  независимого 533
  синхронного 470 - 2450
Вес двигателя, кг 210
Число передач:
  вперед 6 + 1 замедленная
  назад 1
Удельный расход топлива, г/л.с.-ч 205
Диапазон скоростей, км/ч:
  вперед замедленная 1,15
..вперед 3,72 - 19,6
..назад 3,76
База, мм 2500
Колея, мм
  направляющих колес 1235 - 1745*
  ведущих колес 1200 - 1800*
Размер шин,''
  передние колеса 6 - 12
  задние колеса 8 - 32
Дорожный просвет, мм 560
Габаритные размеры, мм:
  длина 3300
  ширина 1550 - 2000*
  высота 1550-2000*
Вместимость топливного бака, л 40
Масса конструктивная, кг 1200

 * - в зависимости от размеров шин

 ** - более ранняя маркировка двигателя Д-16

land-tech2.narod.ru

коробка передач, шасси и фото

Трактор Т-16 – это результат усовершенствования «старой доброй» модели советского одноцилиндрового сельхозпомощника ДСШ-14 с установкой более мощного двухцилиндрового двигателя, навесной системы с гидравликой и шин низкого давления. Является тракторным шасси, у которого двигатель расположен позади операторской кабины, а передняя часть рамы имеет крепления для установки всевозможного дополнительного оборудования. Это может быть как грузовая платформа, так и различные погрузчики, дорожные щётки, мотопилы и др.

Назначение трактора типа Т-16

Выпуск Т-16 был налажен Харьковским тракторным заводом с 60-х и вплоть до 95-го – 96-го года прошедшего века как специализированной машины — самоходного тракторного шасси. Также завод начал выпускать запчасти к своему детищу, которое позже не раз модифицировалось до современных фермерских тракторов и которые по старой памяти по-прежнему называют Т-16.

Изначально колёсное самоходное шасси Т-16 было создано для огородных и полевых работ – культивации, опрыскивания растений от вредителей и уборки урожая. Легкая машина с успехом справлялась со всеми этими работами. Однако сфера его применения была почти сразу же расширена до механизации рабочего труда во всех случаях, требующих мощности, вездеходности и маневренности:

  • Для возделывания почв – пахоты, боронования и т.п.;
  • Для транспортировки различных грузов на платформе либо в прицепе;
  • Как привод для циркулярного, лебёдочного, сварочного и другого оборудования;
  • В качестве экскаватора, самопогрузчика, сенокосилки и стогометателя при установке соответствующих комплектующих;

Несмотря на то, что выпуск Т-16 как такового давно прекращен, ввиду подобной универсальности он и сейчас используется фермерами, пчеловодами и другими сельхозжителями в личных подсобных хозяйствах.

Технические характеристики

Следующая таблица наглядно показывает основной блок технических характеристик тракторного шасси Т 16:

Параметр Ед.измерения Величина
ширина (по колее) мм 1550-2000
длина мм 3820
высота мм 2600
вес кг 1685
тяговый класс 0,6
мощность двигателя л.с. 16
максимально возможная скорость км/ч 17,6
расход горючего г/кВт*ч 272

Остановимся наиболее подробно на некоторых особенностях Т-16.

Устройство

Трактор Т-16 имеет ряд особенностей, отличающих его от других специализированных машин подобного типа:

  1. Главное внешнее отличие Т 16 – оригинальное расположение всего трансмиссионного механизма и самого двигателя позади от кабины оператора. Впереди же может размещаться навесное оборудование либо грузовая платформа. Такой дизайн машины дает возможность наиболее полного обзора и улучшение маневренности.
  2. КПП тракторов т-16 обеспечивает им 7 передач переднего хода и 1 — заднего.
  3. Колеса у Т-16 разной величины, с возможностью изменения ширины колеи для обеих пар колес и со смещением центра тяжести в задней оси. Их устройство позволяет расширить область применения трактора до детальной обработки сельхознасаждений (прополка междурядий и т.п.), а также улучшает его проходимость за счет поднятия качества сцепления с дорогой.
  4. Двигатель Т-16 состоит из следующих узлов:
    • Стартер;
    • газораспределяющая схема;
    • кривошипно-шатунный механизм;
    • смазочная и охлаждающая система;
  5. Трактор оснащен сухими ленточными тормозами с механическим приводом.
  6. Для установки оборудования предусмотрены специальные платформы и отверстия на трубчатой раме.
  7. Для эффективного управления оборудованием предусмотрена гидравлическая система с двумя силовыми цилиндрами.

Двигатель

Данное самоходное шасси оснащено дизельным двухцилиндровым двигателем марки Д-16 с 7-миступенчатой коробкой передач и несколькими валами отбора мощности (обычно основной и синхронный), номинальное значение которой достигает величины 13,4 кВт. Скорость вращения коленчатого вала – 1750 об/мин., а поршневой ход — 12 см. В данном случае силовая передача от двигателя к рабочим деталям машины (трансмиссия) используется механическая, с постоянно замкнутой системой сцепления и однодисковой прямозубо-шестерёнчатой коробкой передач. Такая система дает высокий КПД, надежность в работе и простоту эксплуатации.

ВНИМАНИЕ! Двигатель, используемый для Т-16 – воздушноохлаждаемый. Преимуществом этого факта является возможность работы при низких температурах без риска замерзания охлаждающих жидкостей, а недостатком – необходимость частого промывания воздушных клапанов.

Стабильную работу спецмашины обеспечивают также:

  • Набор необходимого электрооборудования, включающий стартер, реле и аккумуляторную батарею с генератором;
  • Дополнительное оснащение системой гидравлики, включающей насос, распределитель, силовой цилиндр.

Навесное оборудование

Навесное оборудование – незаменимая часть производственных процессов, в которых принимает участие тракторное шасси. Благодаря ему функции и возможности машины могут быть расширены до максимума, делая ее универсальной.

Это могут быть:

  1. Плуги, сеялки и культиваторы;
  2. Обработчики картофеля – сажалки и копалки;
  3. Экскаваторное оборудование;
  4. Механизмы для заготовки сена (косилки и др.).

С их помощью Т-16 сможет копать и перевозить землю, убирать снег и мусор, работать на стройплощадке, разрабатывать сельхозугодья и многое другое. Навесное оборудование обычно приобретается отдельно от трактора в зависимости от потребности – для коммунальных, строительных, транспортировочных либо сельскохозяйственных нужд.

Трактор т-16 с ковшом

Т 16 после модернизации

Т-16 как таковой производился всего несколько лет – с 1961-го по 1967-ой год. Самоходные шасси последующих лет выпуска – это его модификации, получившие более совершенные элементы устройства, наиболее мощные новые двигатели и различные другие нововведения.

т 16 м

Т-16м является самой первой моделью, созданной на базе Т-16. На этой машине был установлен двигатель с большей мощностью – 25 л.с., позволяющий увеличить максимальную скорость передвижения до 23,2 км/ч. При этом минимальная скорость, получаемая через ходоуменьшитель, стала возможна до 1,6 км/ч, что позволило использовать трактор в абсолютно любых сельскохозяйственных и дорожных работах.

Фото трактора т-16 м

После модернизации общая масса трактора увеличилась до 1810 кг, а также он приобрел каркасную кабину с дверьми и тентом.

т 16 мг

Т-16мг продолжил модельную линейку Т-16 с 1986-го года. Его двигатель, как и у Т-16м, поддерживает мощность 25 л.с., но большинство узлов и механизмов претерпели изменения, повысившие общие удобство и надежность спецмашины:

  • Платформа трактора была оснащена самосвальной системой;
  • Новый дизель стал поддерживать скорость передвижения до 40,17 км/ч;
  • Появилась полностью металлическая закрытая кабина и многое другое.

Благодаря свойствам самосвала тракторное шасси Т-16мг стало более активно использоваться в качестве транспортировочного средства, а три вала отбора мощностей (независимый и два синхронных) улучшили производительность работы с навесным оборудованием.

Фото трактора т 16 мг

magistraltrade.ru

Трактор Т-16 - технические характеристики, описание, фото, цена

Трактор Т-16 – колесное самоходное шасси, которое создавалось для сельскохозяйственных работ связанных с овощеводством и полеводством, а именно: для опрыскивания, культивации и уборки урожая. На деле же трактор получил распространение в строительстве, как маневренная и легкая машина для перевозки грузов на прицепе или платформе, и привод для оборудования, такого как лебедки, циркулярные пилы или сварочные агрегаты. Также агрегат очень востребован в сельском хозяйстве – он используется как сенокосилка, самопогрузчик, стогометатель, экскаватор, культиватор, а также применяется для рыхления, пахоты и боронования почвы.

Устройство Т-16

Особенность этой модели и конструкционное отличие от других своих «сородичей» – местоположение трансмиссии и двигателя, они находятся сзади. Спереди расположена трубчатая рама, на которой устанавливается различное навесное оборудование.

Колеса у машины различной величины, смещенный центр тяжести в оси ведущих задних колес обеспечивает оптимальное сцепление с дорогой. Для удобства некоторых работ, например в междурядьях, устройство трактора позволяет изменить ширину колеи как задних, так и передних колес.

Двигатель трактора — Д-16, четырехтактный двухцилиндровый дизельный с воздушным охлаждением и предкамерным методом смесеобразования. Состоит из механизма газораспределения, кривошипно-шатунного механизма и систем смазки, питания, пуска (стартер) и охлаждения.

Работа привода механизмов обеспечивается двумя ВОМ (валами отбора мощности) – основным и синхронным. Технические характеристики управления навесными устройствами:

  • гидравлическая система оснащена двумя силовыми выносными цилиндрами;
  • стационарные машины комплектуются приводным шкивом.

Трансмиссия:

  • коробка передач – механическая, семиступенчатая, четырехходовая с прямозубыми шестернями и поперечным расположением валов;
  • сцепление – фрикционное, сухое, постоянно замкнутое, однодисковое.

Ходовая часть – сварная конструкция, включающая в себя: задний и передний брус и правую и левую трубу, которые эти брусья соединяют. Для установки навесного оборудования применяются отверстия трубчатой рамы (передние) и специальные площадки, расположенные на ходовой части.

Завод-изготовитель

Трактор Т-16 – модернизация ДСШ-14, усовершенствованная и дополненная украинским СКБ. Изготавливался он в середине прошлого века с 61 по 67 год на Харьковском заводе по производству самоходных шасси. За все время выпуска было произведено более 63 тыс. машин.

Модификации

  • Т-16М – первая модель на базе Т-16 с более мощным двигателем (25 л. с.), усовершенствованной коробкой передач и каркасной кабиной.
  • Трактор Т-16 МГ – первая самоходка этого класса вышла в 1986 г. Модель получила модернизированные механизмы, узлы и новый дизельный двигатель, а также закрытую кабину.

Технические характеристики трактора Т-16

Двигатель Д-16 – 16 л. с.
Масса 1685 кг
Габариты ширина (наименьшая/наибольшая колея) – 1550/2000 мм;
длина – 3820 мм;
высота – 2600 мм.
Расход топлива при рабочей мощности 272 г/кВт*ч.
Трансмиссия механическая
Тормоза сухие, ленточные с механическим приводом
Скорость от 1,5 км/ч до 17,6 км/ч.

Фото трактора Т-16

Техническое обслуживание

Ремонт трактора Т-16, впрочем, как и любой другой техники, сводится к своевременной замене или ревизии узлов и деталей. Приобрести запчасти на трактор можно на заводе СШ в Харькове или у других производителей, например «Укртехстандарт», а также не стоит забывать и о предложениях частных лиц. Помимо этого, на форумах можно найти отзывы, рассказы и фото о замене тех или иных деталей на «не родные» аналоги.

Где купить?

По понятным причинам, купить трактор Т-16 в идеальном состоянии довольно проблематично, но б/у вполне можно приобрести на распродажах сельскохозяйственной техники, на которых представлены как классические машины, так и имеющие тюнинг или какие-либо усовершенствования. Из-за большой популярности и отличных эксплуатационных характеристик, цена трактора Т-16 на 25–30% выше машин такого же класса, например, того же Т-25.

Аналоги

  • ВТЗ-30СШ – серийно изготавливаемая, универсальная четырехколесная самоходная машина, выпускаемая Владимирским моторо-тракторным заводом.
  • СШ-2540 – самоходное шасси произведенное на «ВТЗ» г. Владимира или на тракторном заводе СШ г. Харькова.

proftraktor.ru

Т-16 (трактор) — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

У этого термина существуют и другие значения, см. Т-16.

Т-16 — дизельное самоходное шасси. Модель выпускал Харьковский завод тракторных самоходных шасси.

Т-16

Тракторное самоходное шасси Т-16 («шассик») выпускался Харьковским заводом тракторных самоходных шасси с 1961 по 1967 год. Разработка Т-16 является результатом модернизации самоходного шасси ДСШ-14, проекты разрабатывались в СКБ по тракторным самоходным шасси в г. Харькове. За период выпуска было изготовлено почти 600 тысяч экземпляров Т-16.

Самоходное шасси Т-16 имело небольшой двухцилиндровый дизельный двигатель мощностью 16 л.с., с необычным для тракторов расположением сзади водительского места, семиступенчатую коробку передач, и до трех (в зависимости от комплектации и года выпуска) ВОМ (вал отбора мощности — служит для передачи крутящего момента на навесное оборудование). Т-16 обладает высокой проходимостью. Рабочее место тракториста — открытое, без кабины либо навеса.
Спереди на раме шасси имеются места креплений для установки различного дополнительного оборудования: грузовой платформы-самосвала; погрузчиков разных типов; мотопилы; грейдерной лопаты и дорожной щётки, устанавливаемых под рамой, сенокосилки и прочего. Они приводились в действие валами отбора мощности. Т-16 изначально был предназначен для работы в овощеводстве с опрыскивателями, пропашными культиваторами и уборочными машинами, но получил гораздо большее распространение как небольшой развозной грузовик повышенной проходимости. Особенно удобны Т-16 был для небольших сельских строительных бригад, где мог использоваться для перевозки стройматериалов, а также для привода строительных механизмов: лебёдок, сварочных генераторов, циркулярных пил. Для Т-16 было разработано и выпускалось большое количество сменного оборудования: сенокосилка, стогометатель, малогабаритный погрузчик-экскаватор, самопогрузчик (обеспечивающий погрузку сыпучих и штучных материалов в свой кузов), опрыскиватель, компрессорная станция и др.

Характеристики Т-16 Значение
Годы выпуска 1961-1967
Общее количество выпущенных машин, шт 63 500
Мощность двигателя, л.с. 16
Эксплуатационная масса, кг 1685
Число передач вперёд/назад 4 / 4
Скорость движения вперёд, км/ч 1,50-17,5

Т-16М

После модернизации самоходное шасси получило двигатель мощностью 25 л.с., новую коробку передач и новый индекс Т-16М. Появилась возможность установки каркасной кабины с тентом и дверьми. Т-16М производился с 1967 по 1995 год. Минимальная скорость «шассика» Т-16М на передаче через ходоуменьшитель составляла всего 1,6 км/ч, что делало его практически незаменимым как в сельском хозяйстве, так и в коммунальных или дорожно-строительных работах.

Характеристики Т-16М Значение
Годы выпуска 1967-1995
Общее количество выпущенных машин, шт 470 000
Мощность двигателя, л.с. 25
Эксплуатационная масса, кг 1810
Число передач вперед/назад 7 / 1
Скорость движения вперед, км/ч 5,5-23,2
Скорость через ходоуменьшитель, км/ч 1,6

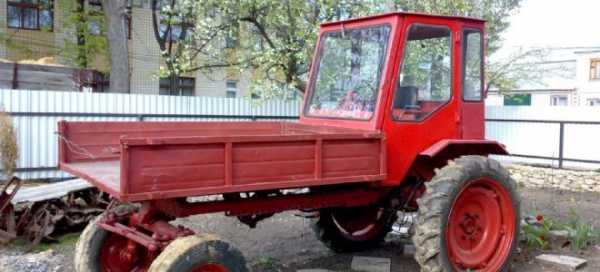

Т-16МГ

В 1986 году был освоен выпуск самоходного шасси Т-16МГ, получившего закрытую кабину и улучшенный дизельный двигатель Д-21А1 мощностью 25 л.с. Изменения коснулись большого числа узлов и и механизмов, в результате чего возросла надёжность трактора в целом. Для работы с навесным оборудованием используются три вала отбора мощности (ВОМ), один независимый и два синхронных.

Характеристики Т-16МГ Значение
Начало выпуска, г 1986-1995
Тяговый класс 0,6
Мощность двигателя, л.с. 25
Вместимость топливного бака, л 40
Конструкционная масса, кг 1730
Число передач вперед/назад 7 / 1
Скорость движения, км/ч 1,55 — 40,17
Длина, мм 3700
Ширина, мм 1550
Высота, мм 2500
Продольная база, мм 2500
Дорожный просвет, мм 560
Минимальный радиус поворота, м 3,5
Грузоподъемность кузова-самосвала, кг 1000

Современные самоходные шасси

Название Т-16 стало нарицательным, и сейчас часто используется как синоним для обозначения современных самоходных шасси, таких как СШ-2540 или ВТЗ-30СШ.

Напишите отзыв о статье "Т-16 (трактор)"

Ссылки

[www.avtomash.ru/pred/shassi/t16.htm Универсальное самоходное шасси Т-16]

Отрывок, характеризующий Т-16 (трактор)

Вы слышали, верно, о героическом подвиге Раевского, обнявшего двух сыновей и сказавшего: «Погибну с ними, но не поколеблемся!И действительно, хотя неприятель был вдвое сильнее нас, мы не колебнулись. Мы проводим время, как можем; но на войне, как на войне. Княжна Алина и Sophie сидят со мною целые дни, и мы, несчастные вдовы живых мужей, за корпией делаем прекрасные разговоры; только вас, мой друг, недостает… и т. д.
Преимущественно не понимала княжна Марья всего значения этой войны потому, что старый князь никогда не говорил про нее, не признавал ее и смеялся за обедом над Десалем, говорившим об этой войне. Тон князя был так спокоен и уверен, что княжна Марья, не рассуждая, верила ему.
Весь июль месяц старый князь был чрезвычайно деятелен и даже оживлен. Он заложил еще новый сад и новый корпус, строение для дворовых. Одно, что беспокоило княжну Марью, было то, что он мало спал и, изменив свою привычку спать в кабинете, каждый день менял место своих ночлегов. То он приказывал разбить свою походную кровать в галерее, то он оставался на диване или в вольтеровском кресле в гостиной и дремал не раздеваясь, между тем как не m lle Bourienne, a мальчик Петруша читал ему; то он ночевал в столовой.
Первого августа было получено второе письмо от кня зя Андрея. В первом письме, полученном вскоре после его отъезда, князь Андрей просил с покорностью прощения у своего отца за то, что он позволил себе сказать ему, и просил его возвратить ему свою милость. На это письмо старый князь отвечал ласковым письмом и после этого письма отдалил от себя француженку. Второе письмо князя Андрея, писанное из под Витебска, после того как французы заняли его, состояло из краткого описания всей кампании с планом, нарисованным в письме, и из соображений о дальнейшем ходе кампании. В письме этом князь Андрей представлял отцу неудобства его положения вблизи от театра войны, на самой линии движения войск, и советовал ехать в Москву.
За обедом в этот день на слова Десаля, говорившего о том, что, как слышно, французы уже вступили в Витебск, старый князь вспомнил о письме князя Андрея.
– Получил от князя Андрея нынче, – сказал он княжне Марье, – не читала?
– Нет, mon pere, [батюшка] – испуганно отвечала княжна. Она не могла читать письма, про получение которого она даже и не слышала.
– Он пишет про войну про эту, – сказал князь с той сделавшейся ему привычной, презрительной улыбкой, с которой он говорил всегда про настоящую войну.
– Должно быть, очень интересно, – сказал Десаль. – Князь в состоянии знать…
– Ах, очень интересно! – сказала m llе Bourienne.
– Подите принесите мне, – обратился старый князь к m llе Bourienne. – Вы знаете, на маленьком столе под пресс папье.
M lle Bourienne радостно вскочила.
– Ах нет, – нахмурившись, крикнул он. – Поди ты, Михаил Иваныч.
Михаил Иваныч встал и пошел в кабинет. Но только что он вышел, старый князь, беспокойно оглядывавшийся, бросил салфетку и пошел сам.
– Ничего то не умеют, все перепутают.
Пока он ходил, княжна Марья, Десаль, m lle Bourienne и даже Николушка молча переглядывались. Старый князь вернулся поспешным шагом, сопутствуемый Михаилом Иванычем, с письмом и планом, которые он, не давая никому читать во время обеда, положил подле себя.
Перейдя в гостиную, он передал письмо княжне Марье и, разложив пред собой план новой постройки, на который он устремил глаза, приказал ей читать вслух. Прочтя письмо, княжна Марья вопросительно взглянула на отца.
Он смотрел на план, очевидно, погруженный в свои мысли.
– Что вы об этом думаете, князь? – позволил себе Десаль обратиться с вопросом.
– Я! я!.. – как бы неприятно пробуждаясь, сказал князь, не спуская глаз с плана постройки.
– Весьма может быть, что театр войны так приблизится к нам…
– Ха ха ха! Театр войны! – сказал князь. – Я говорил и говорю, что театр войны есть Польша, и дальше Немана никогда не проникнет неприятель.
Десаль с удивлением посмотрел на князя, говорившего о Немане, когда неприятель был уже у Днепра; но княжна Марья, забывшая географическое положение Немана, думала, что то, что ее отец говорит, правда.
– При ростепели снегов потонут в болотах Польши. Они только могут не видеть, – проговорил князь, видимо, думая о кампании 1807 го года, бывшей, как казалось, так недавно. – Бенигсен должен был раньше вступить в Пруссию, дело приняло бы другой оборот…

wiki-org.ru
