Трелевочный трактор тт 4м: ТТ-4М: технические характеристики

Содержание

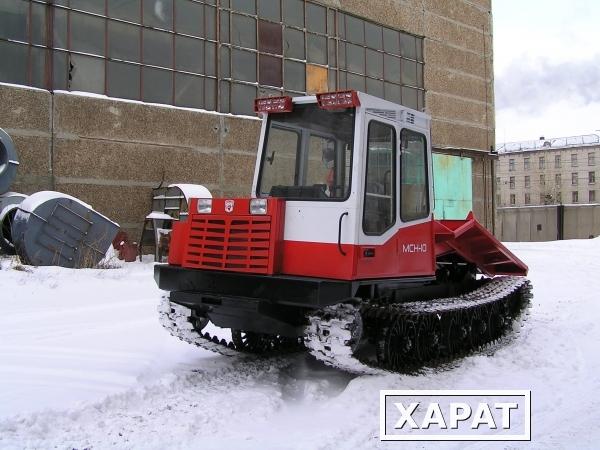

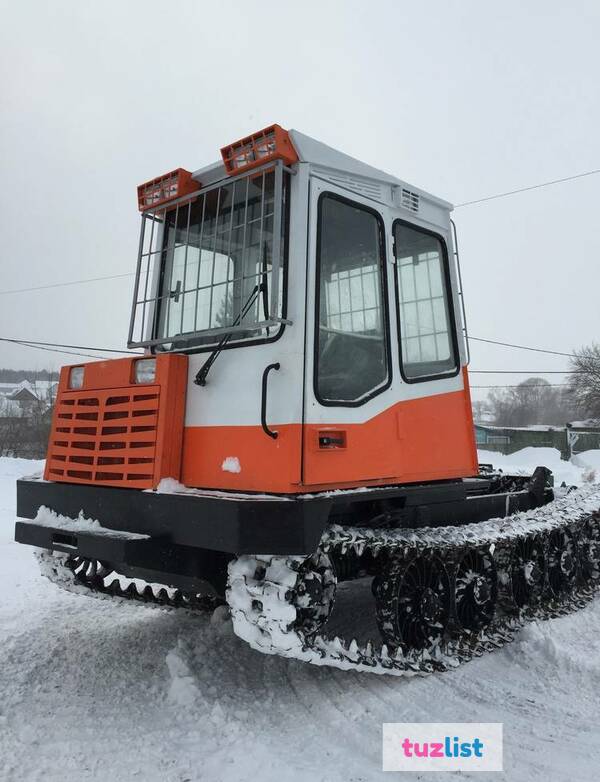

Чокерный трелевочный трактор МСН-10-04 (ТТ-4М) с передним толкателем.

Трактор лесопромышленный трелевочный чокерный МСН-10-04 (усовершенствованный аналог трактора ТТ-4М-04) выполнен с передним расположением кабины, обеспечивающим хороший обзор. Современная модульная кабина с высокими характеристиками комфорта, со встроенным каркасом безопасности, укомплектована высокопрочными стеклами, герметизирована, термошумовиброизолирована, оборудована поворотным сидением, дополнительным задним постом управления, эффективной системой обогрева и вентиляции. Световые приборы обеспечивают повышенную освещенность рабочей зоны. Трактор имеет современный внешний вид, отвечает всем требованиям безопасности.

Чокерный трелевочник МСН-10-04 оборудован прочным передним гидравлическим толкателем, погрузочным устройством с гидроприводом, блоком лебедки с раздаточной коробкой и предназначен для вывозки крупномерного и среднего леса в полупогруженном состоянии из лесосеки, окучивания хлыстов и деревьев с высотой штабеля не более 1 м, а также для работы с различными навесными и прицепными лесозаготовительными машинами и орудиями.

Трактор спроектирован для работы в районах с умеренным климатом.

Оснащение трактора толкателем позволяет более удобно и с меньшими затратами времени выполнять работы по выравниванию комлей и окучиванию стрелеванных пачек перед погрузкой на лесовозный транспорт, а также выполнять различные вспомогательные работы: расчистку волоков, подготовку площадок и т.д.

Технические характеристики

Тяговый класс	4
Максимальное тяговое усилие при допустимом буксовании (без трелевочного оборудования), кН (кгс)	132,2 (13480)
Тяговые усилия на крюке при номинальной мощности дизеля и движении машины без груза, кН (кгс)	116,1 (11830) … 15,6 (1590)
Максимальное расчетное тяговое усилие лебедки, кН (кгс)	140,5 (14300)
Скорости перемещения каната лебедки (расчетные), м/с: наматывание разматывание	0,821 … 1,022 0,985 … 1,227
Максимально допустимая вертикальная нагрузка на погрузочное устройство, кН (кгс)	68,7 (7000)
Наибольшая масса трелюемого пакета, кг: комлями вершинами	12000 15000
Количество передач: передний ход задний ход	8 4
Скорости движения переднего хода, м/с (км/ч)	0,634 (2,28) … 2,841(10,23)
Скорости движения заднего хода, м/с (км/ч)	0,968 (3,48) . .. 1,861 (6,70)
Габаритные размеры машины в транспортном положении, мм: длина ширина высота	6070 ± 15 2700 ± 15 2957 ± 20
База (расстояние между осями крайних опорных катков), мм	2880 ± 10
Колея, мм	2050 ± 20
Дорожный просвет, мм	537 ± 10
Максимальная глубина преодолеваемого брода, м	0,8
Предельно допустимый угол наклона при движении, рад (градус) в продольном направлении в поперечном направлении	0,44 (25) 0,34 (20)
Эксплуатационная масса, кг с рабочим оборудованием	14400 ± 3,5 %
Эксплуатационная мощность дизеля с прямым стартерным запуском марки А–01МРСИ, кВт (л. с.)	95,5+7 (130+10)
Удельный расход топлива на режиме эксплуатационной мощности, г/(кВт/ч) (г/(л.с. /ч))	235 (173)
Гусеница:
тип	Мелкозвенчатая со стальными литыми звеньями и пальцами плавающего типа
количество звеньев в одной гусенице, шт.	74
шаг звена гусеницы, мм ширина звена гусеницы, мм высота грунтозацепа, мм	150 550 51
Лебедка:	Однобарабанная реверсивная
диаметр барабана, мм	296
канат	По ГОСТ 2688 и ГОСТ 7665 стальной, грузовой, марок В и 1, нераскручивающийся, диаметром 22,5 . .. 25,5 мм, с разрывным усилием не менее 235 кН (23900 кгс)
канатовместимость барабана (при диаметре каната 22,5…25,5), м	50
Масляный бак вместимостью, л	63
Среднее давление движителя на грунт по ГОСТ Р 51629, кПа, без груза на щите	38,131 ± 3,5 %

Продукция

Шасси MCH-10-001
Шасси трелевочного трактора МСН-10-003 с трехместной кабиной

Трелевочник чокерный МСН-10
Трелевочник чокерный с толкателем МСН-10-04
Трелевочник чокерный с бульдозерным оборудованием МСН-10-07
Трелевочник чокерный с толкателем МСН-10-003-04. Трехместная кабина
Трелевочник чокерный с бульдозерным оборудованием МСН-10-003-07. Трехместная кабина.
Трелевочник бесчокерный ЛП-18К
Трелевочник бесчокерный ЛТ-187
Лесопогрузчик ЛТ-188
Харвестер на базе ВПМ ЛП-19
Валочно-пакетирующая машина ЛП-19 с пильной шиной
Валочно-пакетирующая машина ЛП-19 с головкой с накопителем спиленных деревьев в захвате
Валочно-пакетирующая машины ЛП-19 с погрузочным навесным оборудованием
Гусеничный форвардер на шасси МСН-10

Заказать звонок

Заказать обратный звонок

Ваше имя

Телефон

Комментарий

Наши видеоролики

Расчет расстояний

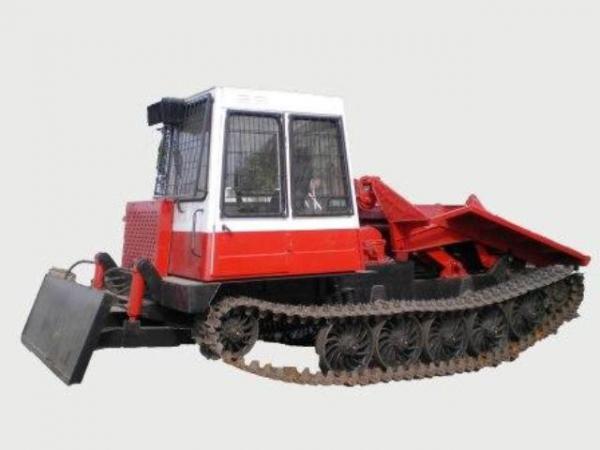

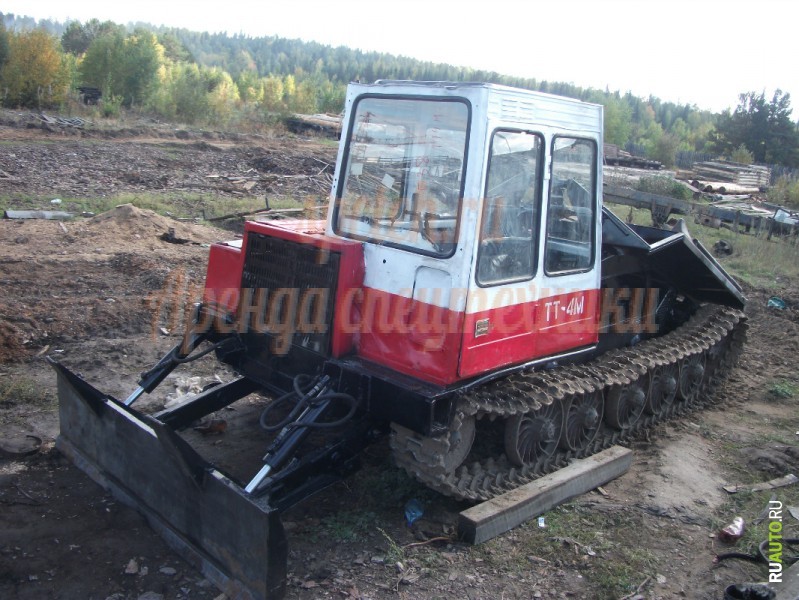

Чокерный трелевочный трактор МСН-10-07 (ТТ-4М) с бульдозерным отвалом.

Трактор лесопромышленный трелевочный чокерный с бульдозерный оборудованием МСН-10-07 (усовершенствованный аналог трактора ТТ-4М-07) выполнен с передним расположением кабины, обеспечивающим хороший обзор. Современная модульная кабина с высокими характеристиками комфорта, со встроенным каркасом безопасности, укомплектована высокопрочными стеклами, герметизирована, термошумовиброизолирована, оборудована поворотным сидением, дополнительным задним постом управления, эффективной системой обогрева и вентиляции. Световые приборы обеспечивают повышенную освещенность рабочей зоны. Трактор имеет современный внешний вид, отвечает всем требованиям безопасности.

Чокерный трелевочник МСН-10-07 оборудован полноценным навесным гидравлическим бульдозерным отвалом с поперечным уклоном (ОБГН-4), погрузочным устройством с гидроприводом, блоком лебедки с раздаточной коробкой и предназначен для вывозки крупномерного и среднего леса в полупогруженном состоянии из лесосеки, окучивания хлыстов и деревьев, а также для работы с различными навесными и прицепными лесозаготовительными машинами и орудиями. Трактор спроектирован для работы в районах с умеренным климатом.

Установка мощного бульдозерного оборудования ОБГН-4 с гидравлическим приводом, позволяет использовать МСН-10-07 для устройства волоков, погрузочных площадок, подъездных путей, содержания дорог, обустройства мастерских участков и теплых стоянок, разработки глинистых и суглинистых грунтов I-IV категорий.
