Трелевочный трактор тт 4 аренда: Трелевочный трактор ТТ-4

Содержание

Технические характеристики трелевочного трактора ТТ-4: вес, двигатель

оглавление

  • Устройство трактора ТТ-4
  • Трансмиссия и подвеска
  • Двигатель трактора ТТ-4
  • Технические характеристики трактора ТТ-4
  • Плюсы и минусы трактора

Советский трелевочный гусеничный трактор ТТ-4 для лесной промышленности начал производиться в 1969 году на базе Алтайского тракторного завода. Относится к 4-му тяговому классу. Транспортировку древесины трактор производит в полупогруженном состоянии. Трактор модели ТДТ-75 стал базой для разработки нового и более усовершенствованного ТТ-4. Также, частично соотносим с моделью Т-4А. Доработки позволили значительно увеличить производительность данной модели.

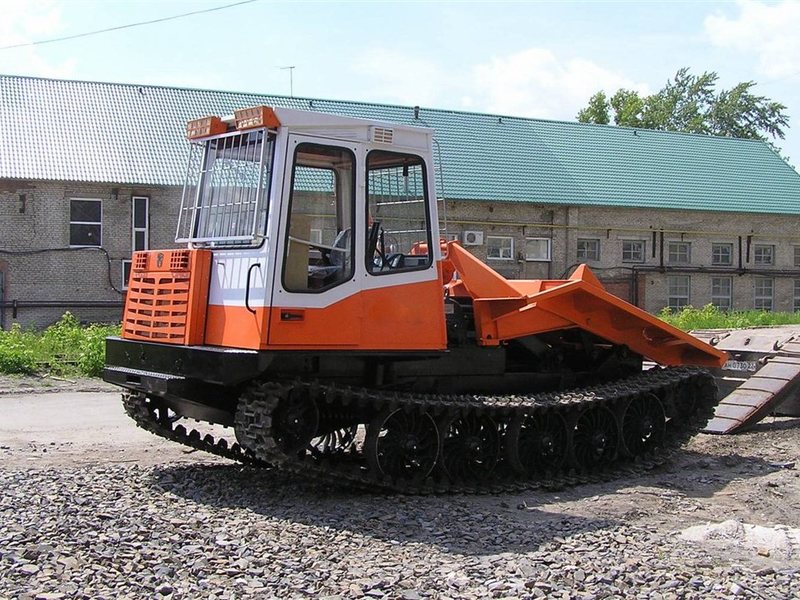

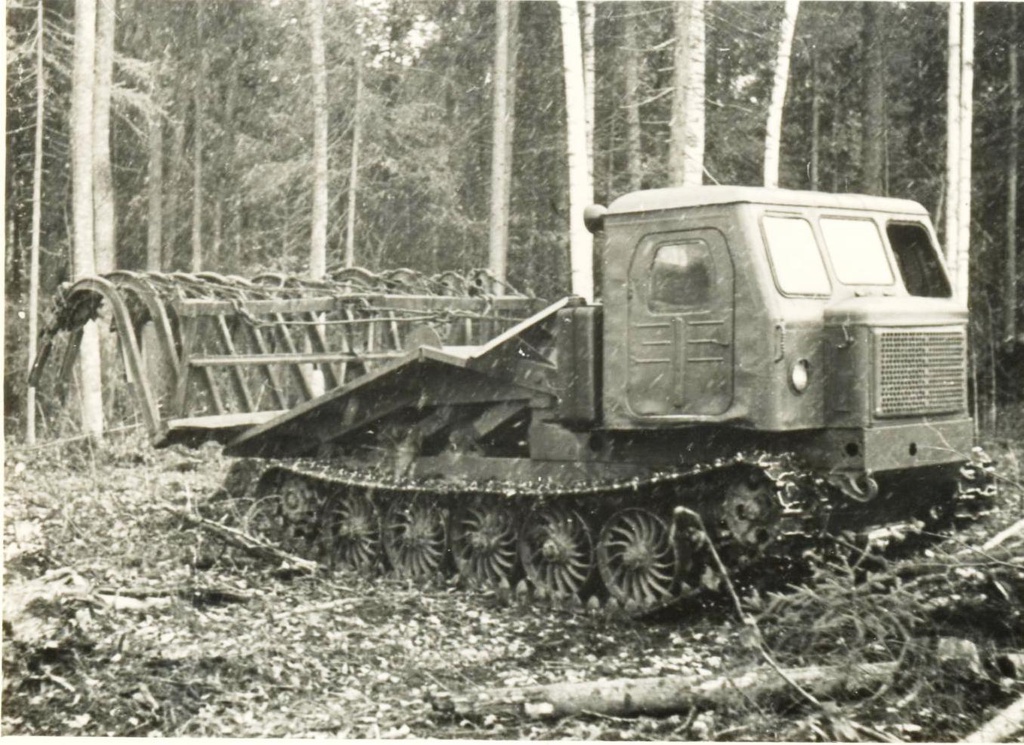

Трелевочный трактор ТТ-4

Модель ТТ-4 используют для транспортировки древесины из мест непосредственной вырубки, временного складирования, для погрузки или разгрузки грузов на различный транспорт.

Устройство трактора ТТ-4

Двухместная кабина и дизельный двигатель трактора расположены спереди. Место водителя находится слева от двигателя. Для комфорта пассажиров, кабина оснащена обогревом и вентилятором. Сиденье оборудовано гидравлическими амортизаторами. Приборы для управления основным функционалом, движением трактора и шторками радиатора размещены на передней стенке. Рычаг для запуска барабана лебедки расположен на задней стенке. В кабине присутствует противосолнечный козырек, предусмотрены места для размещения аптечки и бака питьевой воды. У трактора продуманная система освещения и предусмотрена стеклоочистка. Щит и лебедка расположены сзади трактора, что позволяет выполнять работу погрузки и транспортировки древесины с максимальным удобством. Вес трактора ТТ-4 составляет 12800 кг.

Для защиты деталей и узлов от механических повреждений, дно рамы трактора оборудовано защитой. При транспортировке грузов, задние опоры предотвращают лишнюю нагрузку на трансмиссию и соединительные узлы. Она со щита сразу распределяется на раму трактора. Для присоединения дополнительного оборудования, на раме и бортах предусмотрены специальные приспособления. Комплектацию трактора возможно дополнить:

  • корчевателем
  • задней навеской
  • рыхлителем
  • толкателем
  • буровой установкой
  • бульдозером
  • сварочным агрегатом.

Трансмиссия и подвеска

Модель ТТ-4 оснащена задним ведущим мостом. Лебедка трактора ТТ-4 обладает тяговой силой в 12 тс и 9 тс (тс – тонна-сила), а максимальная нагрузка на щит составляет 6 тонн. Коробка передач, конечные передачи и задний мост жестко соединены между собой корпусами. В трансмиссию так же входят: раздаточная коробка, привод насоса гидравлической системы и карданная передача. Узлы системы управления трансмиссией расположены снаружи. Использование приводов управления обеспечивает:

  • плавную остановку и движение трактора с места;
  • переключение передач под нагрузкой во время движения трактора;
  • переключение диапазонов;
  • плавное и независимое включение вала отбора мощности;
  • включение первой передачи при остановке трактора;
  • маневренность и повороты трактора;
  • торможение и притормаживание трактора на склоне.

12 скоростных режимов обеспечивает реверсивная коробка передач трактора ТТ-4 (4 назад и 8 скоростей вперед). Раздаточная коробка распределяет мощность двигателя между редуктором лебедки и коробкой передач. Балансирная подвеска трактора включает четыре подвески – по две на каждый борт. Задние каретки объединяют по три катка, а передние – по два.

Двигатель трактора ТТ-4

Дизельный двигатель АМ-01 МЛ имеет мощность 110 лошадиных сил. В среднем работает на скорости 1600 об/мин. Оснащен двигатель комбинированной системой смазки. Циркуляция смазки обеспечивается двухсекционным шестеренным насосом. Дизельное питание поддерживает работу насосов трактора – подкачивающего и топливного. От него также зависит работа воздухоочистителя, форсунок, трубопровода и топливного бака. Трактор может развить максимальную скорость в 20 км/час.

Тракторы с дополнительным оборудованием

Однорядный масляный четырехходовой радиатор, пятирядный водный радиатор и шторки регулируют тепловой режим. Пусковой двухтактный мотор ПД-10У и электростартер СТ-350 отвечают за запуск мотора. Трактор оборудован жидкостным подогревателем модели ПЖ-300. Он поддерживает нормальный режим работы и подогрев неработающего двигателя трактора после длительных стоянок в зимнее время.

Топливная система очистки имеет три степени (используются фильтры грубой, тонкой и контрольной очистки). Уровень очистки воздуха в 98,5% так же достигался с помощью трех степеней очистки воздухоочистителя.

Растущие требования производства стали толчком для появления трактора на базе ТТ-4 с расширенными возможностями. Таким образом, появилась модель ТТ-4М.

Технические характеристики трактора ТТ-4

Модель

ТТ-4

ТТ-4М

Тяговый класс

4

4

Назначение

Базовое гусеничное шасси общего назначения

Базовое гусеничное шасси общего назначения

Марка двигателя

АМ-01 МЛ

А-01 МРСИ / Д-461 турбо

Мощность двигателя при 1600 об/мин л. с.

110

130 / 168

Удельный расход топлива (двигатель А-01 МРСИ), г/кВт*

250

227 (погрешность 15)

Тип двигателя

четырехтактный дизель, 6-цилиндровый, с непосредственным впрыском

дизельный, 6-цилиндровый, рядный, четырехтактный

Ход поршня, см

14

14

Диаметр цилиндра, см

13

13

Тип подвески

балансиры на продольных рычагах

полужесткая, с балансирно-рычажным механизмом

Трансмиссия

Механическая

Механическая / Гидравлическая

Давление на грунт (удельное), кПа

44

33

Предельный угол подъема, преодолеваемый трактором, рад (град)

44 (25)

44(25)

Макс. высота преодолеваемого препятствия, м

0,6

0,6

Максимальная глубина преодолеваемого брода, м

0,8

0,8

Ширина гусеницы, мм

500

500 / 550

Число гусеничных звеньев, шт

69

69

Шаг 1го звена, см

15

15

База трактора, м2,722,88

Габаритные размеры, мм:.

ширина

2500

2700

длина

6000

5927

высота

2750

2957

Размер колеи, м

2,0

2,0

Число опорных катков

3+3+2+2

5+5

Дорожный просвет, мм

490

537

Число передач: Вперед

88
Число передач: Назад4

4

Диапазон скоростей, км/ч:. Вперед

2020
Диапазон скоростей, км/ч:. Назад3,4

2,57

Ёмкость топливного бака, л

135135
Вместимость бака гидравлической жидкости, л.160

160

Максимальная грузоподъемность, кН/ кг

58,83/6000113,5 /11600
Вес трактора (эксплуатационный), кг12800

12600

Модификация трактора ТТ-4М обладает значительно большей грузоподъемностью. Он оснащен двигателем большей мощности и создает меньшее давление на грунт. Его производство началось в 1987 году. На его базе создали линейку дополнительных моделей:

  • ТТ-4М-01 – модель не включает погрузочного механизма, блока лебедки и гидропривода погрузочного устройства. Это увеличивает грузоподъёмность шасси до 9,2 тонн. Модель создана как база для установки специальных машин. Его можно модифицировать под конкретные нужды производства.
  • ТТ-4М-04 – модель укомплектована толкателем.
  • ТТ-4М-07 – модель, в комплектацию которой входит бульдозер.

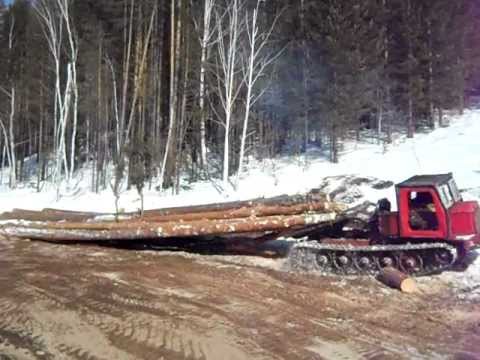

Работа трактора на бездорожье

Плюсы и минусы трактора

Машина стала абсолютно не заменимой в лесохозяйственной деятельности – трактор ТТ-4 в лесу безоговорочно доказал свою практичность и маневренность. Со временем, он стал базой для создания более современных машин. Но при всех ее достоинствах, такой трактор никогда не был дешевым в эксплуатации. Машина довольно прожорлива», а ее комплектующие стоят достаточно дорого. Официально, производство тракторов завершилось в 2010 году. Производство, обслуживание и доработку этой линейки взяли на себя более мелкие частные предприятия.

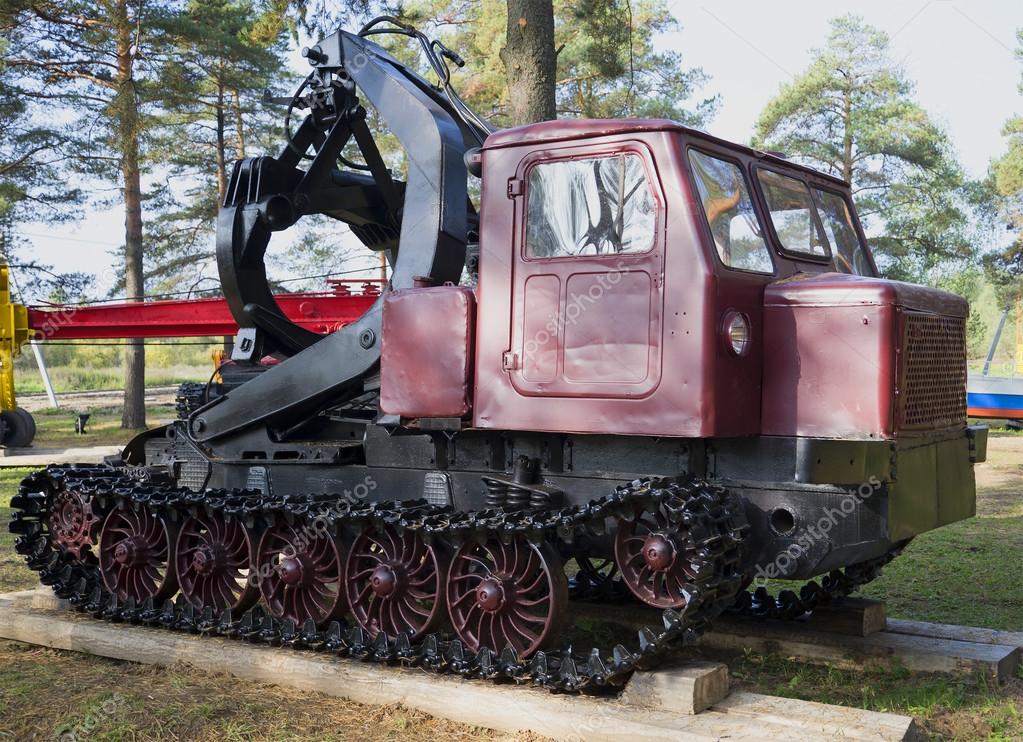

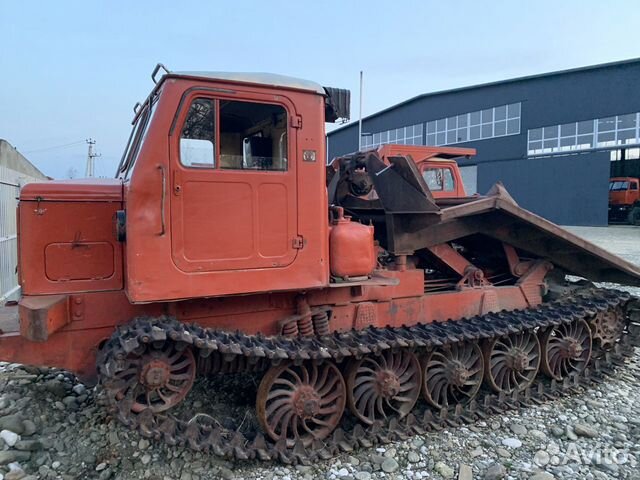

ТТ-4, вид сбоку

Заключение

Трелевочный трактор ТТ-4 приспособлен для работы фактически в любых дорожных и погодных условиях. Он прост в устройстве и обслуживании. Гибкость при смене и дополнении модификаций добавляет трактору дополнительную положительную характеристику. ТТ-4 выгодно отличается от других тракторов подобного типа своей маневренностью, высокой проходимостью, производительностью, экономичностью и долговечностью.

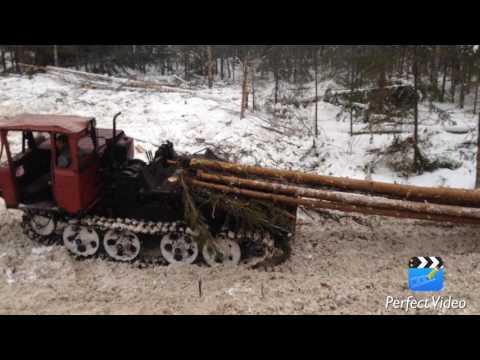

Трелевочный трактор ТТ-4 в работе

Марина

Дата публикации:

Апрель 22, 2018

Рейтинг статьи:

Загрузка…

Понравилась статья?

Да (9)

Нет (1)

Поделиться статьей

похожие статьи

Трактор ТТ-4 Технические характеристики, описание

Производителем Трактора ТТ-4 является Алтайский тракторный завод, который начал выпуск серийного производства данной модели с 1969 года. Трактор ТТ-4 это трелевочный гусеничный трактор, предназначенный для вывоза из лесосек древесины, для погрузки древесины на подвижной состав.

Класс тяги трактора – 40 кН (4 тс).

Шасси трактора ТТ-4 можно использовать для сборки навесных и прицепных лесозаготовительных и дорожно-строительных машин. Прототипом для ТТ-4 стал трактор ТДТ-75, но ТТ-4 получился более усовершенствованный и более производительный по многим узлам и агрегатам. ТТ-4 это трактор рамной конструкции с передним расположением двигателя и кабины и задним расположением трансмиссии и погрузочного устройства.

На тракторе установлен двигатель А-01МЛ мощностью 80,9 кВт (100 л.с.) с запуском от пускового двигателя с электростартером. Ножное управление с гидроусилителем. От двигателя к силовому блоку мощность передается карданной передачей, которая состоит из двух валов: малого с упругими шарнирами на резиновых втулках и большого с крестовинами на игольчатых подшипниках.

Коробка передач механическая, ступенчатая, со скользящими зубчатыми колесами, управление дистанционное.

Задний мост состоит из конической центральной передачи и сдвоенного одноступенчатого планетарного механизма поворота с сухими ленточными тормозами, имеющими раздельное управление.

В приводы управления тормозами солнечных шестерен введены гидроусилители. Конечные передачи представляют собой одноступенчатый редуктор. Кабина двухместная, цельнометаллическая, оборудована отоплением, устройством против обледенения ветрового стекла, стеклоочистителем, мягким, регулируемым по высоте сиденьем с гидравлическим амортизатором, освещением, аптечкой, бачком для питьевой воды и противосолнечным козырьком.

В комплект рабочего оборудования входят: механическая ступенчатая раздаточная коробка для привода лебедки, лебедка для подтаскивання деревьев к трактору н натаскивания пакета хлыстов на погрузочный щит и погрузочное устройство с гидравлическим приводом.

Встроенная в тормозной барабан раздаточной коробки обгонная муфта значительно облегчает управление лебедкой под нагрузкой. Сварной щит со слоевым настилом (с деревянной прослойкой) хорошо сопротивляется давлению комлей деревьев при натаскивании пакета. Управление подъемом и опусканием щита – гидравлическое, из кабины трактора.

Предусмотрена возможность установки заднего зависимого ВОМ, навесной системы и дополнительных гидронасосов для привода агрегатируемых машин.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТТ-4

Двигатель – А-01МЛ номинальной мощностью 110 (81) л.с. (кВт)

Расход топлива – 250 (185) г/кВтв час (г/э. л.с. в час) при вместимости топливного бака 135 л

Удельное давление трактора на грунт – 0,45 кгс/см2

Масса ТТ-4 – 12,8 т

Габариты ТТ-4: длина – 6000 мм, ширина – 2500 мм, высота – 2750 мм. Ширина гусениц у трактора составляла 500 мм, дорожный просвет – 490 мм, колея – 2000 мм

ДВИГАТЕЛЬ ТРАКТОРА ТТ-4

Модель ТТ-4 оснащалась дизельным мотором А-01 МЛ мощностью 110 «лошадей». Рабочий процесс двигателя составлял 1600 об/мин. Посредством дизельного питания обеспечивалась работа воздухоочистителя, топливного насоса трактора, форсунок, трубопроводов, подкачивающего насоса и топливного бака. Дизель у трактора размещался в кабине, потому расположение последней называлось передней. Максимальная скорость ТТ-4 составляла 20 км/час.
