Характеристики ТДТ-55. Обзор трелевочного трактора, скиддера ТДТ-55

Источник фото: autosite.uaФото ТДТ-55

Трелевочный трактор ТДТ-55 значительно отличался от своего предшественника как “начинкой”, так и внешним видом. Одно из самых значительных изменений – отсутствие в кабине, которая теперь располагалась слева от двигателя, места для чокеровщика. Чокеровщик – это рабочий, в функции которого входила обвязка хлыстов. Таким образом, ТДТ-55 стал первой моделью, в которой была осуществлена замена ручного труда механизированным. Подобные опыты выполнялись уже и на базе ТДТ-40М, но в полной мере были реализованы в начале 70-х годов именно на “полстапятом”, как в народе называли рассматриваемый в обзоре трактор. На машину установили гидроманипулятор, с помощью которого оператор захватывал спиленные деревья и укладывал их на заднюю часть корпуса, где пакет бревен закреплялся посредством клещевого захвата.

На первом этапе трактор оснащали манипуляторами отечественного производства, но ввиду их недостаточной надежности позже они были заменены на финское оборудование Fiskars. Интересный факт: тракторы ТДТ-55 были востребованы в качестве экспортной продукции. Их поставки осуществлялись во Вьетнам, Чехословакию, Ирландию, Чехию и Бразилию.

Двигатель ТДТ-55

Мощность машина получала от четырехцилиндрового дизеля СМД-14Б с вихрекамерным смесеобразованием. Данная модель двигателя являлась специальной версией СМД-14, которым в то время комплектовались с/х тракторы ДТ-75. Особенности конструкции мотора с индексом “Б”: установка единой на все четыре цилиндра головки блока, литой блок со вставными чугунными гильзами и наличие двухклапанного механизма газораспределения.

На дизеле устанавливался 4-плунжерный топливный насос с механическим регулятором. Для очистки топлива присутствовали фильтры грубой и тонкой очистки (первый являлся щелевым, последний имел сменные бумажные элементы). Система смазки являлась комбинированной: смазывание определенных деталей выполнялось под давлением, остальных – разбрызгиванием. Система охлаждения была закрытого типа.

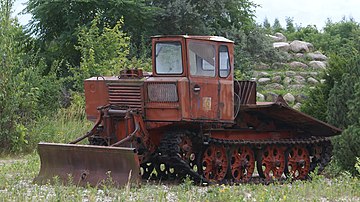

Источник фото: wikipedia.orgФото ТДТ-55

Для запуска дизеля присутствовал пусковой двигатель ПД-10У с электростартером. При работе в холодное время (речь идет о температуре от +5 до -5 градусов) можно было воспользоваться электрофакельным подогревателем. По дополнительному заказу трактор поставлялся вместе с парожидкостным подогревателем, работающем на бензине. В этом случае заводить двигатель разрешалось и при более низких температурах.

Мощность двигателя при 1500 об/мин

62 л.с.

Количество передач вперед

5

Количество передач назад

1

Трансмиссия ТДТ-55

ТДТ-55 оснащался пятискоростной коробкой передач. Тип муфты сцепления: 2-дисковая постоянно замкнутая (по своей конструкции она во многом аналогична используемой на модели ТДТ-40М, но имела специальный дисковый тормоз, отвечающий за плавный ввод шестерен в зацепление при переключении передач). На заднем мосту устанавливалась центральная коническая передача, бортовые фрикционы и 1-ступенчатые редукторы.

Поворот машины: если в стандартных ситуациях для этого выключалась одна из муфт (бортовой фрикцион), то для крутого поворота осуществлялось дополнительное торможение барабана выключенной муфты поворота с помощью ленточного тормоза.

Рама, кабина, рабочее оборудование

Рама являлась жесткой сварной и имела корытообразную форму. В днище были предусмотрены люки, после открытия которых можно было получить доступ к необходимым агрегатам при ТО. Подвеска трактора – 1-рядная рычажно-балансирная с пружинным подрессориванием.

Источник фото: techstory.ruМощность трелевочного трактора составляет 62 л.с.

Кабина, как уже ранее было сказано, являлась одноместной. В ней присутствовали системы обогрева и вентиляции, сиденье – регулируемое. В распоряжении машиниста была однобарабанная реверсивная лебедка с редуктором и погрузочная платформа (щит), шарнирно связанная с рамой трактора, которая одновременно выступала в роли упора, повышающего продольную устойчивость трактора. Еще одно устройство – толкатель.

В конструкции трактора ТДТ-55 были предусмотрены две автономные гидросистемы управления. Первая отвечала за перечисленное выше технологическое оборудование. Вторая представляла собой гидросистему сервоуправления.

Аналоги

К аналогам данной машины можно отнести следующие модели: Онежец ТДТ-55А, Онежец 300БС, Онежец ТЛТ-100, Онежец 320, АОМЗ Т-147, Амкодор 2242В, Онежец ТДТ-40, Кировец КТ-12, Прогресс МСН-10-003-04, Прогресс МСН-10.

Видео

Видео – с канала “Венер Фаизов”

Трелевочный трактор ТДТ-55 и его модификации: устройство, технические характеристики

Эта неприхотливая и выносливая гусеничная машина уверенно шагает по болотам, лесам и склонам — никакая пересеченная местность со сложным рельефом не становится для нее преградой. Еще бы – ведь трактор-трелевочник серии ТДТ-55 был создан специально для лесного хозяйства, получив название лесовоза.

Трактор ТДТ-55

Этот агрегат начал выпускаться Онежским тракторным заводом, находящимся в Петрозаводске, еще в 1966 году. Он заменил собой устаревший трелевочник ТДТ-40 и был снят с производства лишь через 37 лет, уступив место более современным моделям.

Особенностью 55-ой серии стали простота конструкции, отличная производительность и высокая проходимость. Разработчики постарались, убрав лишние механизмы, которые часто ломались. Во главу угла были поставлены усовершенствование коробки передач и применение более мощного мотора, сразу давшие увеличение проходимости процентов на сорок.

Предназначение

Главной задачей отечественного трактора ТДТ-55 является вывоз срубленных деревьев с площадки для заготовки леса. Трактор-трелевочник может перемещать стволы крупного и среднего размера, складывать их в штабеля и грузить, выравнивать комли, обрезать сучки, окучивать хлысты, зачищать площадки. В общем, ему достаются все самые трудные работы на лесосеке. Ни жара в плюс 40, ни мороз в минус 40 этому не помеха – машина их легко выдерживает.

Кроме лесозаготовок, трактор нашел применение и в других областях. Так, например, благодаря своей повышенной проходимости он стал востребованным геологами, дорожниками, работниками нефтегазовой отрасли. Он может стать тяговым средством для различных погрузочных, геологоразведочных, землеройных, дорожно-строительных машин.

Преимущества и недостатки

Плюсы:

  • Маневренность достаточно высока – трактор даже на «пятачке» разворачивается с легкостью.
  • Экономичный дизельный мотор (например, СМД-18Н-01 может две смены работать на 100 литрах горючего).
  • Увеличенный дорожный просвет дает возможность избегать препятствий, пропуская их между гусеницами.
  • Балансирная пружинная подвеска — гарантия чрезвычайно мягкого и плавного хода.
  • Центр тяжести находится достаточно низко – вкупе с большой базой это гарантирует устойчивость даже на крутых склонах.
  • Трансмиссия с двигателем имеют внизу защиту от камней, пней и торчащих веток.
  • Устройство натяжения и амортизации (на направляющем колесе) не дает гусенице сильно натягиваться при преодолении препятствий.
  • Отбойники на бортовых не дают пальцам гусениц на ходу вылететь из траков, заталкивая их обратно.

Минусы:

  • Сложность в ремонте – для замены многих деталей приходится разбирать чуть ли не половину трактора. В частности, тяжело снимается коробка передач.
  • Ходовая часть стоит достаточно дорого.
  • Иногда возникают проблемы со сцеплением.
  • Двигатели серии СМД имеют не очень большую межремонтную наработку.
Фото трактора ТДТ-55

Комплектация

Агрегат оборудуется реверсивной лебедкой, которая устанавливается на тракторной раме за кабиной, а также толкателем и передним подъемно-навесным механизмом. Для работы привода лебедки используется промежуточный редуктор, который стоит на поперечной связи рамы. Управление редуктором происходит от ВОМ в КПП с помощью двух карданных валов. Трелевочный щит управляется гидравликой.

Устройство

Двигатель

Мотор на тракторе стоит дизельный, четырехтактный, рядный, с четырьмя цилиндрами, турбонаддувом и жидкостным охлаждением. На более современных агрегатах использовался дизель Д-245, а ранние модели оснащались двигателем СМД-18Н-01 или СМД-14БН. Он расположен в передней части рамы.

Топливных систем у данной модели две: основная и резервная. В обычном режиме работает основная система, подавая горючее в камеру сгорания. Но при ее поломке или засоре, а также потребности в добавочной тяге сразу включается запасная система. С ее помощью сломавшийся трактор сможет доехать до мастерской.

Трансмиссия

Сцепление (с двумя дисками, сухого типа) находится в картере дизельного маховика, к которому крепится коробка передач. Имеется фронтальный тормоз. При включенной муфте сцепления срабатывает специальный механизм блокировки, который не дает переключать передачи. Всего у данной модели передних передач имеется пять, задняя – одна.

Ходовая часть

Подвеска у трактора рычажно-балансирного типа, она подрессоривается с помощью пружины. Она упруго связывает тракторную раму и опорные катки, вследствие чего смягчаются удары и толчки. На направляющем колесе имеются механизм кривошипного типа, который позволяет менять натяжение у тракторной гусеницы, а также амортизатор, защищающий ходовую часть от перегрузок (если в гусенице что-то застрянет).

Схема трактора ТДТ-55

1 — трактор ТДТ-55; 2 — рама; 3 — стрела; 4 — опорные катки; 5 — гидроцилиндр; 6 — нижняя поворотная челюсть; 7 — механизм поворота челюсти; 8 — верхняя подвижная челюсть; 9 — крышка кабины; 10 — защитный козырек; 11 — механизм поворота стрелы; 12 — основной гидроцилиндр; 13 — вспомогательный гидроцилиндр;
14 — кожух трансмиссии.

Рулевое управление

Для выключения муфты сцепления (когда требуется остановить машину или переключить передачу) служит специальная педаль, находящаяся на полу.

Привод управления этой муфтой соединен с гидравлическим усилителем, облегчающим управление.

Для переключения передач используется рычаг, который можно закрепить в шести положениях. Для поворота влево или вправо служат два рычага, которые также возможно зафиксировать.

Для управления лебедочным приводом и валом отбора мощности служит отдельный рычаг, который может включать привод, выключать его или находиться в нулевом положении.

Гидравлика

Гидросистема представлена двумя раздельными контурами, объединенными одним резервуаром. Первый контур управляет движением машины, облегчая ее поворот и выключение сцепления. Он содержит гидравлический усилитель, содержащий три секции, а также насос типа НШ-10.

Второй контур, состоящий из насоса НШ-50, гидроцилиндров и клапанно-золотникового гидравлического распределителя с двумя секциями, предназначен для управления рабочими механизмами. Позиций у золотников гидрораспределителя четыре. Управляются они на расстоянии, из кабины.

Электрика

Имеется генератор переменного тока, оснащенный регулятором напряжения и выпрямителем на 12 вольт и аккумуляторная батарея стартерного типа емкостью 75 А·ч. Электрические двигатели вентиляторов имеют мощность 15 кВт. Есть две передние и одна задняя фары, задняя поворотная фара, плафон в кабине, две лампы (одна переносная, вторая — закрепленная над приборным щитком).

Кабина

Кабина не может похвастаться большим размером, она одноместная, зато имеет неплохой обзор и хорошо изолирована. Внутри есть вентилятор и обогреватель, а также стеклоочиститель. Лобовое и правое окно открываются, фиксируясь. Сиденье регулируется по высоте и закрепляется стопорной гайкой.

Технические характеристики

Технические характеристики трелевочного трактора ТДТ 55:

Характеристики Показатели Ед. измерения
Тип двигателя СМД-18Н-01, СМД-14БН, Д-245
Для двигателя СМД-18Н-01:
Мощность (эксплуатационная) 70 кВт
Расход горючего (удельный) 227 г/кВт*ч
Для двигателя СМД-14БН:
Мощность (эксплуатационная) 58,8 кВт
Расход горючего (удельный) 218 г/кВт*ч
С двигателем СМД-18Н-01 или СМД – 14БН:
Скорость движения вперед 2,89-12,8 км/ч
Скорость движения назад 2,69 км/ч
Давление на грунт (удельное) 44 кПа
Частота вращения 1800 об/мин
Вес (эксплуатационный) 9,6 т
С двигателем Д-245:
Скорость движения вперед 3,53-15,65 км/ч
Давление на грунт (удельное) 40 кПа
Мощность двигателя (эксплуатационная) 73,6 кВт
Частота вращения 2200 об/мин
Расход горючего (удельный) 229 г/кВт*ч
Скорость движения вперед 3,53-15,65 км/ч
Вес (эксплуатационный) 9,3 т
Общие параметры:
Объем резервуара для горючего 140 л
Усилие лебедки (максимум) 76,5 кН
Размер колеи 1,69 м
База 2,31 м
Ширина гусеницы 0,44 м
Просвет 0,555 м
Ширина 2,357 м
Высота по кабине 2,56 м
Длина 5,85 м

Модификации

Трелевочный трактор ТДТ-55 имеет несколько популярных модификаций среди которых иодели ЛХТ-55, ТДТ-55А-05 и ТБ-1.

ЛХТ-55

Модель, выпускаемая с 1969 года, дополнительно оснащена устройством задней навески, задним валом отбора мощности, а также металлической платформой самосвального типа.

Этим кузовом заменялся погрузочный щит, используемый в базовом агрегате и управляемый гидравлически. Эта лесохозяйственная машина в основном применялась для расчистки участков.

ТДТ-55А-05

Отличием данной модели стал мощный (100 лошадиных сил) и более современный дизель Д-245Л. Благодаря его использованию стало возможность значительно увеличить переднюю скорость движения – она стала превышать 15 километров в час. А давление гусениц на почву, напротив, стало на 4 кПа меньше.

ТБ-1

Эта модель является вариацией ТДТ-55А. В ней нет ни щита для погрузки, ни лебедки, зато имеется поворотный гидравлический манипулятор рычажного типа, оснащенный клещевым захватом, а также толкателем.

Фото трактора ТБ-1

Самый главный трелевочный трактор СССР, который не старел 37 лет, ТДТ 55 | Техника времен СССР

В нашей стране с давних времён стали фундаментальными всего несколько отраслей, это нефть, газ и лес. Они издавна кормят нашу страну и не дают рухнуть экономике. Во всех этих областях необходима надёжная и специальная техника, которую с успехом строили различные заводы, на это никто денег не жалел, особенно в годы СССР. Сегодня мы затронем лесодобывающую промышленность, для которой требовались особые трактора, трелевочные. Большая часть трелевочных тракторов тех лет выпускалась на Онежском тракторном заводе, который расположился в городе Петрозаводск. Одной из самых массовых моделей того времени стал трелевочный трактор ТДТ 55.

Начала его выпуска исчисляется 1966 годом. На трактор с прошествием лет производства устанавливали различные двигатели, но основным был СМД 18. Это дизельный мотор с турбонаддувом мощностью 95 л.с. Тяговой класс трактора равен трём, масса машины 10 тонн. Трансмиссия понятное дело механическая и содержит пять скоростей вперёд и одну для езды задним ходом. В передней части трактора устанавливался бульдозерный отвал, которым трактор мог прочищать себе дорогу, в задней же его части находился трелевочный щит и лебедка, с помощью этих приспособлений трактор тащил за собой поваленные стволы деревьев.

Там же было установлено и гидравлическое оборудование, которое приводило все механизмы в движение. Трелевочный трактор ТДТ 55 зарекомендовал себя с хорошей стороны, его способности пробраться туда, куда простой технике не проехать были высоко оценены по всей территории страны. Помимо этого, конструкция самого трактора была достаточно проста, и обнаружение поломки, также как и ремонт много времени не занимал. Трактор выпускался на заводе до 2003 года, а это 37 лет, что может говорить только о его незаменимых характеристиках.

Поделитесь своим мнением о тракторе ТДТ 55 в комментариях под статьёй, если Вам доводилось на нем работать.

Читайте также:
Грузовик, который на голову превосходил все Советские аналоги Magirus Deutz 232 D19
Почему ВАЗ 2109 считался и считается самым лучшим автомобилем СССР
Единственный мотоцикл в СССР, который мог догнать Яву, ИЖ Планета Спорт
Полноприводный Советский трактор, которому не было равных в мире, МТЗ 82
Простой и легкий Советский мотоцикл для любых нужд, Минск
Если статья Вам понравилась подписывайтесь на канал и поставьте лайк.
Заходите на канал Техника времён СССР, там много всего интересного.

Трелевочный трактор ТДТ-55А | Лесоруб

Трелевочный трактор ТДТ-55 – пожалуй, самый распространенный трактор на лесозаготовках! Он легок и манёвреннен и оправдывает себя своими характеристиками. В просторечье у лесорубов он носит ласковое прозвище – «котик» или просто «пятьдесятпятка». Ниже приведу данные «котика» — жестко и сухо…

Трелевочный трактор ТДТ-55А передвигается с помощью гусеничного механизма и создан для производства трелевки деревьев и хлыстов в зонах мелкого и среднего леса в полупогруженном состоянии. Вдобавок к главным обязанностям, он также выполняет дополнительные работы на лесосеке, такие как подготовка площадок для погрузки, подготовка волоков, окучивание хлыстов, выравнивание комлей. Употребляется трактор в качестве базы лесозаготовительной техники. Трактор ТДТ-55А может свободно эксплуатироваться в широких температурных границах (от -40 до +400С).



Трелевочный трактор ТДТ-55А

Все агрегаты и узлы трактора расположены на раме, которая имеет вид жесткой сварной конструкции коробчатого типа. На передней части рамы расположен дизель, к картеру маховика какого зафиксирована коробка передач. Задняя торцевая часть рамы содержит блок заднего моста, который запускает главную и бортовую передачу, механизм поворота и тормоза. Ходовая система трелевочного трактора запускает подвеску с опорными катками, которые направляют колеса с амортизирующими и натяжными устройствами, ведущие гусеницы и колеса.

Оборудован трактор толкателем и лебедкой. Привод лебедки работает через промежуточный редуктор, который приводиться в действие валом отбора мощности, расположенного в коробке передач.

На погрузочном устройстве содержится оснащенный блоком погрузочный щит, который шарнирно соединен с рамой трелевочного трактора с помощью поворотной рамы, которая установлена в кронштейнах, и опорные ролики, служащие плацдармом перемещения погрузочного щита в процессе подъема и опускания.

Рассмотрим основные технические характеристики трелевочного трактора ТДТ-55А. Он принадлежит к третьему тяговому классу. Эксплуатационная мощность двигателя трактора составляет 55,8 (80) кВт (л.с.), удельная затрата топлива в режиме полезной номинальной мощности составляет 252 г/кВт*ч. Максимальная скорость передвижения трактора — 2,9 – 12,8 км/час., колея — 1690 мм., дистанция между крайними осями опорных катков – 2310 мм., дорожный просвет при нагруженных грунтозацепах – 555 мм. Удельное давление на грунт составляет 0,044 МПа, тяговое усилие лебедки при ном. мощности двигателя – 66,5 кН, ширина гусеницы — 440 мм., шаг гусеницы – 134 мм., конструктивная масса — 9300 кг. Габариты трелевочного трактора: длина — 5850 мм. (включая щит в движущимся положении), ширина — 2357 мм. (по гусеницам), высота — 2560 мм.

Ну, вот так выглядит наш любимец – любимец лесорубов трелевочный трактор ТДТ-55А!

Технические характеристики трелевочного трактора ТДТ-55: размеры, вес


Эта неприхотливая и выносливая гусеничная машина уверенно шагает по болотам, лесам и склонам — никакая пересеченная местность со сложным рельефом не становится для нее преградой. Еще бы – ведь трактор-трелевочник серии ТДТ-55 был создан специально для лесного хозяйства, получив название лесовоза.

Описание

Трактор ТДТ-55, на гусеничном ходу, используется для перевозки и укладки средних и крупных деревьев после их сруба.
Трактор ТДТ 55 разрабатывался специально для выполнения работ в условиях повышенной сложности благодаря большому весу и мощности двигателя.

Первый трелевочный трактор ТДТ 55 был выпущен в 1966 году на Онежинском тракторном заводе. А последний представитель этой машины был сконструирован в 2003 году.

Дальше он был заменен на «Онеженец-300».

Большинство владельцев сходятся в положительных отзывах об этой машине. Он прост в управлении и имеет отличные эксплуатационные свойства.

За долголетний период выпуска, ТДТ-55 несколько раз усовершенствовался.

Трактор ТДТ-55

Этот агрегат начал выпускаться Онежским тракторным заводом, находящимся в Петрозаводске, еще в 1966 году. Он заменил собой устаревший трелевочник ТДТ-40 и был снят с производства лишь через 37 лет, уступив место более современным моделям.

Особенностью 55-ой серии стали простота конструкции, отличная производительность и высокая проходимость. Разработчики постарались, убрав лишние механизмы, которые часто ломались. Во главу угла были поставлены усовершенствование коробки передач и применение более мощного мотора, сразу давшие увеличение проходимости процентов на сорок.

Предназначение

Главной задачей отечественного трактора ТДТ-55 является вывоз срубленных деревьев с площадки для заготовки леса. Трактор-трелевочник может перемещать стволы крупного и среднего размера, складывать их в штабеля и грузить, выравнивать комли, обрезать сучки, окучивать хлысты, зачищать площадки. В общем, ему достаются все самые трудные работы на лесосеке. Ни жара в плюс 40, ни мороз в минус 40 этому не помеха – машина их легко выдерживает.

Кроме лесозаготовок, трактор нашел применение и в других областях. Так, например, благодаря своей повышенной проходимости он стал востребованным геологами, дорожниками, работниками нефтегазовой отрасли. Он может стать тяговым средством для различных погрузочных, геологоразведочных, землеройных, дорожно-строительных машин.

Преимущества и недостатки

Плюсы:

  • Маневренность достаточно высока – трактор даже на «пятачке» разворачивается с легкостью.
  • Экономичный дизельный мотор (например, СМД-18Н-01 может две смены работать на 100 литрах горючего).
  • Увеличенный дорожный просвет дает возможность избегать препятствий, пропуская их между гусеницами.
  • Балансирная пружинная подвеска — гарантия чрезвычайно мягкого и плавного хода.
  • Центр тяжести находится достаточно низко – вкупе с большой базой это гарантирует устойчивость даже на крутых склонах.
  • Трансмиссия с двигателем имеют внизу защиту от камней, пней и торчащих веток.
  • Устройство натяжения и амортизации (на направляющем колесе) не дает гусенице сильно натягиваться при преодолении препятствий.
  • Отбойники на бортовых не дают пальцам гусениц на ходу вылететь из траков, заталкивая их обратно.

Минусы:

  • Сложность в ремонте – для замены многих деталей приходится разбирать чуть ли не половину трактора. В частности, тяжело снимается коробка передач.
  • Ходовая часть стоит достаточно дорого.
  • Иногда возникают проблемы со сцеплением.
  • Двигатели серии СМД имеют не очень большую межремонтную наработку.

Фото трактора ТДТ-55

Комплектация

Агрегат оборудуется реверсивной лебедкой, которая устанавливается на тракторной раме за кабиной, а также толкателем и передним подъемно-навесным механизмом. Для работы привода лебедки используется промежуточный редуктор, который стоит на поперечной связи рамы. Управление редуктором происходит от ВОМ в КПП с помощью двух карданных валов. Трелевочный щит управляется гидравликой.

Технические характеристики

  • Вес и габариты
  • Вес трактора ТДТ-55а составляет 9600 кг. Габаритные размеры модели – 580×235×2560.

    Эта машина относится к третьему классу тяги.

    Технические характеристики трактора ТДТ 55 позволяют использовать его в условиях густой лестной чащи.

  • Двигатель
  • На гусеничном тракторе ТДТ 55 установлен дизельный четырехтактный мотор СМБ-14Б.

    Изначально он производился с мощностью 100 лошадиных сил, в дальнейшем этот показатель был увеличен до 130 лс.

    Средний расход дизеля на первых СМБ-14 составлял 160 г/л.с. ч, а в более поздних моделях – 200 г/л.с. ч.

  • Коробка передач
  • КПП подключена прямо к маховику мотора. В ней предусмотрено 5 ступеней для передвижения вперед и одна назад.

    Для нормальной работы коробки передач необходимо заливать специальное масло (АТФ). Объем бака составляет 3,5 л.

    Механизм блокировки КПП не позволит переключить передачу трактора ТДТ 55 при включенной или не до конца отпущенной муфте сцепления.

  • Ходовая и трансмиссия
  • В этих частях был сделан упор на простоту и надежность. На тракторе ТДТ 55 установлено двухдисковое сцепление сухого типа.

    Оно состоит из пальцев, пружины, теплостойкой прокладки и кожуха.

    На трансмиссии установлен фронтальный тормоз.

    В стандартной комплектации предусмотрено наличие гидроусилителя. Он значительно снижает нагрузку на владельца.

  • Кабина и управление
  • Во время конструирования гусеничного трактора ТДТ 55 кабине уделялось особое внимание. Было установлено комфортное сиденье для владельца, которое регулируется по высоте.
    Кабина трактора ТДТ 55 отделена от двигателя перегородкой, которую при необходимости можно убрать.

    Для обеспечения видимости впереди и сзади установлены стеклоочистители.

    Для поддержания комфортной температуры внутри кабины на протяжении всего года была установлена печка и вентилятор.

    Сзади трелевочного трактора ТДТ 55 установлена лебедка, которая тянет срубленные деревья.

Устройство

ТДТ 55 получил два варианта четырехцилиндрового двигателя СМД-18Н-01 (СМД-14Н, Д-245): с наддувом и без него. Обычно агрегаты СМД-18Н-01 из-за сложности эксплуатации и обслуживания переоборудовали в версии СМД-14Н, меняя цилиндро-поршневую группу, удаляя турбинный компрессор и перенастраивая топливный насос. Однако межремонтный ресурс у моторов марки СМД все равно оказывался небольшим. Модель ТДТ-55 рассчитана на работу при температурах от +40 до -40 градусов Цельсия. На некоторых версиях трансмиссия и двигатель снизу защищены от мелколесья, пней и камней поддоном рамы.

Читайте также:  Тракторы беларус МТЗ-80, МТЗ-82, МТЗ-82.1, МТЗ-1221, 1523, МТЗ-892, ЮМЗ, Т-40. Сельскохозяйственная техника: плуги, культиваторы, мотоблоки, косилки, сеялки

При этом топливная система ТДТ-55 заслуживает особого внимания, поскольку состоит из двух составляющих – главной и резервной. Первая функционирует бесперебойно, обеспечивая топливом камеру сгорания. Резервная включается в двух случаях: при остановке главной системы (засорение, поломка или заклинивание) и при необходимости подачи дополнительной мощности (потребность в дополнительной тяге). Вспомогательная, однако, на стандартную нагрузку не рассчитана (первый случай). Она выступает лишь в роли резервного источника питания, помогающего трактору добраться до места ремонта.

ТДТ-55 имеет сухое двухдисковое сцепление и фронтальный тормоз. Гидравлический усилитель помогает облегчить напряжение у оператора. КПП трактора выдает 5 передних передач и одну заднюю. Карданная передача соединяет мост и КПП трактора. Она сделана из эластичных элементов,предотвращающих от деформации.

Гидросистема в ТДТ-55 двухконтурная с общим баком, состоящая из системы управления движением с насосом НШ-10 и системы управления функциональными органами с насосом НШ-50.

На тракторе установлена маленькая одноместная кабина с хорошей изоляцией, стеклоочистителем, вентилятором и подогревателем. Она обеспечивает большой круговой обзор.

Агрегаты и узлы ТДТ-55 установлены на раме – сварной жесткой конструкции коробчатого типа. Дизельный двигатель расположен спереди. Трактор имеет лебедку и толкатель.

Основными преимуществами ТДТ-55 являются большая маневренностью и высокая проходимость. Благодаря большому дорожному просвету трактор легко пропускает препятствия между гусеницами. Постоянный контакт гусеницы и опорных катков достигается за счет пружины сжатия и рычажно-балансирной подвески. Это обеспечивает плавность хода машины.

Техническое обслуживание

Трактор ТДТ 55 относится к тяжелой профессиональной трелевочной технике. Чтобы правильно работать с ней следует изучить руководство пользователя.

В нем, в виде фото, проиллюстрировано назначение всех рычагов, правила настройки машины, особенности ее обслуживания ее применения.

Трактор ТДТ 55а получил большую популярность благодаря тому, что сочетает в себе высокие технические характеристики и простоту в обслуживании.

  • Для того, чтобы все детали трактора притерлись, необходимо выполняют обкатку на неполных оборотах. В этот период рекомендуется производить все работы, избегая повышенных нагрузок. По завершении обкатки нужно сменить моторное и трансмиссионное масло.
  • Следует регулярно очищать корпус трактора ТДТ 55 от пыли и масляных пятен, а также каждые 50-100 часов работы регулировать сцепление и педали тормоза;
  • Если не планируется использование трактора длительное время, необходимо провести его консервацию, а именно: очистить от загрязнений, просушить, слить масло и топливо, смазать детали, чтобы не формировалась коррозия, накрыть и поставят в сухое место.
  • Масло в картере мотора необходимо менять спустя 100 моточасов. Заливать следует ГОСТовский М-10Г2к.
  • Для трансмиссии наилучшим образом подойдет ТАП-15в. Замена трансмиссионного масла должна происходить спустя 1000 часов пробега.
  • Для заправки тракторов ТДТ 55 необходимо применять чистый и свежий дизель. Не допускается наличие в нем осадка или сторонних примесей.
  • Модификации и комплектации модели

    За 37 лет выпуска этой спецтехники конструкторы производили доработки на агрегатах и теперь, благодаря хорошим ходовым, маневренным и тяговым качествам, а также возможностям смены навесного оборудования применение этого трактора расширилось.

    Его используют не только в лесозаготовительном деле, но и в других областях хозяйственной деятельности. Всего за этот период было выпущено две модификации ТДТ-55:

    • ТДТ-55А-05 – эта модель имеет более современный сильный дизель Д-245Л, развивающий мощность 100 лошадиных сил и имеющий максимальную скорость больше 15 км/ч, кроме того, меньшее давление гусениц на грунт – 0,4 Мпа;
    • ЛХТ-55 – на этой модели установили самосвальную стальную платформу, передний и задний ВОМ и навесное подъемное оборудование.

    Предназначается этот трактор для лесовосстановительных работ, а также для чистки лесосек, вырубок и других производственных площадок.

    Базовый трактор ТДТ-55 и две его модификации используют как рабочие машины широкого применения в разных сферах деятельности:

    • при трелевочных работах во время валки леса;
    • как пакетирующие машины при лесозаготовительных работах;
    • как бесчокерные трелевочники;
    • при сучкорезных работах;
    • в качестве погрузочных, землеройных или дорожно-строительных машин при работе на сложных грунтах или в местностях, поросших густой растительностью;
    • из-за уникальных качеств этот трактор достаточно часто применяют при проведении геологоразведочных работ;
    • при любой лесохозяйственной деятельности.

    Большую популярность ТДТ-55 получил по причине своей простоты в использовании, возможности сделать ремонт в самых сложных условиях, а больше всего – из-за высокой работоспособности узлов и агрегатов.

    Кроме того, запчасти к этим тракторам достаточно доступны для приобретения и относительно недороги.

    Производители смогли добиться такой долговечности от конструкции и агрегатов за счет того, что использовали самые высокопрочные и надежные материалы, а также постоянно работали над упрощением механизмов.

    Основные неисправности и ремонт

    Многие владельцы отмечают ремонтопригодность этих машин и взаимозаменяемость деталей. На форумах есть большое количество фото об их переоборудовании.

    Последовательность проведения основных ремонтных работ приведена в инструкции по эксплуатации.

      Если мотор не заводится, то вот что могло привести к этому:
    • Нехватка дизеля или моторного масла;
    • В топливный или воздушный фильтр попала грязь;
    • Система зажигания вышла из строя;
    • Карбюратор не правильно смешивает топливо и воздух.
    • Если от гусеничного трактора идет чрезмерная вибрация, то необходимо проверить следующее:

    • Есть ли топливо и масло;
    • Затянуты ли все болтовые соединения;
    • Правильно ли агрегатировано навесное оборудование;

    Особое внимание необходимо обратить на гусеницы. Они отвечают за передвижение трактора ТДТ 74 и подвержены воздействию больших нагрузок./p>

    Поэтому следует один раз в 3 месяца проводить их обслуживание.

    Трансмиссия[ | ]

    Сцепление сухое двухдисковое, имеет пару трения типа «сталь по феродо», оборудовано фронтальным тормозком. Для снижения утомления оператора снабжено гидравлическим усилителем. КПП имеет 5 передач вперёд и 1 назад, не синхронизированная, имеет фиксатор против включения и выключения передач при отпущенной педали сцепления. Установлена на двигатель. Имеется вал отбора мощности для привода лебёдки. Карданная передача соединяет КПП и задний мост трактора. Выполнена на эластичных элементах по три с каждой стороны, для предотвращения деформации и удобства демонтажа снабжена скользящей втулкой. Задний мост включает в себя главную коническую передачу, 2 сухих фрикциона «сталь по стали», два плавающих ленточных тормозных механизма, две конечных передачи.

    Усиленная рамка толкателя ТДТ 55 на трактор от Горыныч

    Рамка толкающая 55-66-сб.

    2-А

    Как только трактора стали использоваться в таких работах как трелёвка леса, они не имели подходящего технологического оборудования для транспортировки брёвен. В основном все работы проводились при помощи таких инструментов как цепи, конусы, пены, гусеничные и колесные арочные прицепы. Однако сегодня положение машин специального назначения на лесозаготовительных предприятиях значительно изменилось в лучшую сторону. В частности, появились такие агрегатируемые устройства как лебёдка, погрузочный механизм, трос, чокер и рамка толкателя ТДТ-55. Их использование позволило качественно увеличить производительность работ по трелёвке леса, а также механизировать выполнение всех основных технологических операций.

    Усиленная рамка толкателя ТДТ-55: устройство и назначение

    Основное назначения навесного оборудования — выполнения таких работ на лесосеке как:

    • выравнивание земли
    • подготовка и расчистка территории для складирования брёвен
    • окучивание деревьев перед погрузкой брёвен на лесовозный транспорт

    Структурно толкатель напоминает небольшой отвал, который чаще всего применяется на обычных бульдозерах. Однако тракторное навесное оборудование гораздо легче по весу и обладает лучшей маневренностью. Присоединение толкателя к трактору осуществляется посредством специального механизмы передней навески.

    С системой погрузочного устройства толкатель соединяется посредством общего гидрооборудования. Гидропривод толкателя обеспечивает подъём, опускание и фиксацию в определенном положении толкателя при выполнении им различных технологических операций. Во время выполнения работ на лесосеке следует иметь в виду, что небольшой удельный вес толкателя не позволяет использовать его для выполнения комплексных и тяжёлых работ, таких как: корчёвка пней, уборка крупных валунов и т. д.

    Усиленная рамка толкателя ТДТ-55: купить в Обнинске

    Наша компания обладает большим практическим опытом в сфере производства лесозаготовительного оборудования. Поэтому в нашем обширном онлайн-каталоге непременно найдётся рамка-толкатель на трактор, купить которую можно на максимально привлекательных финансовых условиях в Калужской области. При необходимости, наши опытные и квалифицированные консультанты ответят на все вопросы, касающиеся эксплуатации толкателя в лесозаготовке, а также помогут оформить выгодную покупку оборудования.

    ТДТ-55 v1.2.1 FS19 | Farming Simulator 19 Мод

    Farming Simulator 22 Модификации | Farming Simulator 19 Моды ·

    ТДТ-55 v1.2.1 FS19

    Трелевочный трактор, новый.
    Нет наездов под тягачом, изменился звук, скорость 22 км/ч, уменьшилась длина.
    лезвие не работает.
    Вентилятор анимирован.

    Кредиты:
    bborhbz

    Что это за моды для Farming Simulator 19 | Использование модов Farming Simulator 22 для: Игра

    Farming Simulator настолько великолепна, что трудно поверить, что она может быть еще лучше. Однако это может быть, если вы играете в эту игру с модами! Вы можете получить больше удовольствия, просто установив Farming Simulator 19 модов / Farming Simulator 22 модов .Игра стала такой популярной из-за поддержки модов! Более того, все моды FS19 / моды FS22 совершенно бесплатны. Каждый мод имеет свое обозначение, и когда их так много, пока вы не попробуете, вы можете только представить, каковы пределы этой игры. Так много улучшений, новые тракторы и многое другое ждут вас, пока вы не скачаете все модов Farming Simulator 2019 / модов Farming Simulator 22 . Создайте свою собственную комбинацию модов FS 19 / FS 22 и посмотрите, как это работает в игре.Может быть, вы тот, кто создаст идеальную игру, в которой нет никаких проблем. Так почему бы вам не попробовать. Загрузите и установите эти моды LS 19 / моды LS22 и создайте свою игру Farming Simulator 19 / Farming Simulator 22. Добро пожаловать в крупнейшее сообщество моддеров Farming Simulator ! Если вам нравится этот мод, пожалуйста, прокомментируйте ниже.






    Лучшие моды для вилочных погрузчиков и экскаваторов
    FS19

    TDT-55 v1.2.1.0 Mod Скачать мод

    ТДТ-55 v1.2.1.0 Mod

    Трелевочный трактор, новый.
    Нет наездов под тягачом, изменился звук, скорость 22 км/ч, уменьшилась длина.
    лезвие не работает.
    Вентилятор анимирован.


    Кредиты: bborhbz
    Загрузка…

    Этот контент был загружен посетителями сайта. Если вы заметили какую-либо ошибку, пожалуйста, сообщите нам об этом.


    Если вы столкнулись с трудностями, которые трудно преодолеть, проверьте нашу базу данных модов Farming Simulator , и вы, вероятно, найдете там решение.Дополнительные файлы чрезвычайно популярны во всем мире. Это определенно не просто так — каждый мод для Farming Simulator 19 / Farming Simulator 22 уникален и предоставляет вам явные возможности. Если вам интересно, как это работает, вы найдете много информации на нашем веб-сайте FS19 Mods / FS22 Mods — мы собрали все виды данных, чтобы упростить игру. Если вы увлечены Farming Simulator 19 Mods / Farming Simulator 22 Mods , как и мы, то вы находитесь на правильном сайте.Внимательно изучите предлагаемые нами образцы и выберите нужный. Тогда все, что вам нужно сделать, это просто нажать на кнопку бесплатной загрузки LS19 Mods / LS22 Mods и внедрить ее в свою игру. Эти несколько простых шагов поднимут вашу игру на высший уровень — что может быть лучше, чем обновить свою игру лично? Сломайте все границы и легко развивайте свою ферму. Эти дополнительные файлы добавят столько ценности, что вы больше не захотите играть без них. Нет никакого риска, поэтому нет и аргументов против – поэтому нет никаких оправданий тому, чтобы не воспользоваться этим особым шансом.Удивительно, как много может сделать простое обновление — будь умным игроком и достигни гораздо большего, чем когда-либо планировал. Приятно получать даже больше, чем ожидалось, поэтому мы настаиваем на том, чтобы вы попробовали и проверили преимущества лично. Это может стать большим стимулом для вашей фермы, и нет никаких причин, чтобы реагировать негативно. Берите лучшее, что можете, и не оглядывайтесь назад — вы должны быть ориентированы на будущее и новые впечатления. Это единственный способ быть впереди всех. Если вы считаете это своей целью, то определенно сейчас или никогда!


    Гидроклид на – Гусеничное тракторное трелевочное оборудование ТДТ-55

    Тип предложения: продажаОпубликовано: 28.02.2015

    Гидроклимат на – Гусеничный трактор с трелевочным оборудованием ТДТ-55

    Подъем отвала старения
    НН
    Подъем плиты, напарник
    НН

    Компания Укр-Итем занимается оптово-розничной продажей на территории Украины, а так же ремонтом гидроцилиндры!
    Доставка в любую точку Украины!
    Гарантированный срок службы 12 месяцев!

    Что такое файл cookie?

    Файл cookie — это небольшой текстовый файл, который сохраняется на вашем компьютере/мобильном устройстве, когда вы посещаете веб-сайт. Этот текстовый файл может хранить информацию, которая может быть прочитана веб-сайтом, если вы посетите его позже. Некоторые файлы cookie необходимы для правильной работы веб-сайта. Другие файлы cookie полезны для посетителя. Файлы cookie означают, что вам не нужно вводить одну и ту же информацию каждый раз при повторном посещении веб-сайта.

    Почему мы используем файлы cookie?

    Мы используем файлы cookie, чтобы обеспечить вам оптимальный доступ к нашему веб-сайту. Используя файлы cookie, мы можем гарантировать, что одна и та же информация не будет отображаться каждый раз при повторном посещении веб-сайта.Файлы cookie также могут помочь оптимизировать работу веб-сайта. Они облегчают просмотр нашего веб-сайта.

    Для защиты ваших персональных данных и предотвращения потери информации или противоправных действий применяются соответствующие организационные и технические меры.

    Почему мы используем файлы cookie сторонних поставщиков?

    Мы используем файлы cookie сторонних поставщиков, чтобы иметь возможность оценивать статистическую информацию в коллективных формах с помощью аналитических инструментов, таких как Google Analytics. Для этой цели используются как постоянные, так и временные файлы cookie.Постоянные файлы cookie будут храниться на вашем компьютере или мобильном устройстве не более 24 месяцев.

    Как отключить файлы cookie?

    Вы можете просто изменить настройки своего браузера, чтобы отключить все файлы cookie. Просто нажмите «Справка» и выполните поиск «Блокировать файлы cookie». Обратите внимание: если вы деактивируете файлы cookie, веб-сайт может отображаться только частично или не отображаться вовсе.

    Up

    40 – прадедушка современных лесозаготовительных машин

    Поистине оригинальные инженеры теперь заселили уже несуществующую страну – СССР.Рабочая техника этого государства отличалась оригинальным воплощением конструкторских разработок, надежностью и сроком службы. И по сей день исправно выполняет свои обязанности. Примером такой машины может служить трактор ТДТ-40, выпускавшийся в свет в далеких 50-х годах прошлого века.

    Почему стоит упомянуть?

    Трактор дизельный трелевочный 40 – средство,предназначенное для работы на лесосеке. Его основным назначением было перемещение упавших деревьев и хлыстов к пункту промежуточного хранения.Для этого у него было все необходимое: доска для перевозки бревен, расположенная перед кабиной, лебедка и дополнительное погрузочно-разгрузочное устройство.

    Машина пришла на смену трелевочному трактору КТ-12А, выпускался заводом в Минске. Теперь техника оснащалась дизельным двигателем, который оптимально подходил для суровых климатических условий Сибири, имел мощность 40 л. от. и два способа пуска – с помощью электростартера и пускового двигателя. Но главной особенностью ТДТ-40 была его замечательная проходимость.Подруливающие устройства

    Caterpillar приводили в работу маломощный двигатель, могли легко преодолевать пни, поваленные деревья, заболоченные участки и даже перевозить технику по дну водоема, что активно использовалось при добыче леса. Это качество позволило автомобилю дожить до наших дней. Именно на базе этой модели создан китайский трактор J-65a.

    Дизайн

    Техника производства Минск имеет достаточно оригинальный дизайн. Двигатель, четырехтактный четырехцилиндровый, расположен спереди. Он накрыт колпаком, а наверху есть площадка для погрузки леса.Ведущие колеса находятся сзади, над ними — кабина, а трансмиссия занимает промежуточное положение. Над ним находится лебедка с червячным краном.

    Все элементы ТДТ-40 крепятся к раме, образованной двумя лонжеронами – лонжеронами. Они располагаются поперек и соединяют корпус и днище в одно целое. Задний мост имеет в своем составе поворотные муфты, тормоза и главную передачу. Приводимый в действие карданным валом, он передает тягу на гусеничные движители.

    Важно знать!

    Отдельного слова заслуживает ходовая часть автомобиля, ведь по меркам тех времен она обладала уникальной конструкцией, позволяющей технике легко преодолевать любые препятствия. Динамические характеристики трактора были столь высоки благодаря элементам, входящим в состав ходовой системы. Это двухлонжеронная рама, балансирно-рессорная подвеска, ведущие колеса и гусеницы.

    ТДТ-40 имел каркас из коррозионностойкого металла. Несмотря на высокую способность материала сопротивляться касательным и нормальным напряжениям, конструкторы решили усилить его поперечными связями.За счет этого кузов обладал высоким запасом прочности и мог нести большие массы по весу, нежели указанные в паспорте.

    Система подвески

    Сама подвеска состояла из двух балансиров с фиксированными рессорами, двух пар кареток и амортизаторов. Именно сочетание этих элементов обеспечивало высокую проходимость. При движении гусеница буквально «охватывала» неровности дороги, препятствия. Сначала в работу вступили пружины.Когда их ход был исчерпан, в корпус вошли амортизаторы.

    В ТДТ-40 (фото ниже) колеса изготовлены с полностью литыми дисками. Задние, ведущие, также имели зубья, позволяющие передавать им тягу на движитель. Эта “звездочка” была единственным минусом системы, так как ее быстро забыли по грязи. Чтобы решить эту проблему, в задней части рамы на кронштейнах были размещены очистители.

    Младший брат и новый образец

    Но, несмотря на технические характеристики, инженеры завода в Минске вскоре решили усовершенствовать имеющуюся модель. На его базе создали трактор с навесным оборудованием 40М. Новый представитель трелевочных машин отличался повышенной мощностью, улучшенной динамикой, ремонтопригодностью. Хотя он и сохранил в своем составе шасси от ТДТ-40, но недолго продержался на лидирующих позициях, выступая промежуточным звеном перед трактором ТДТ-55.

    Трелевочная модель с индексом 55 выпускалась до 2013 года. В ее основе есть некоторые наработки предыдущей модели, но в основном она проектировалась с внедрением новых рабочих органов.В частности, были поставлены новый двигатель, система передачи крутящего момента, гидродинамическая конструкция и ряд другого оборудования. В большей степени сохранились наработки ходовой части. Сейчас в основном с 2010 года выпускается автомобиль «Онегерз-300», который, можно сказать, является прямым потомком ТДТ-40. Технические характеристики модели несравнимо лучше, равно как и проходимость. Техника изготовлена ​​на Онежском тракторном заводе. Это колесная база для ряда других рубок.
