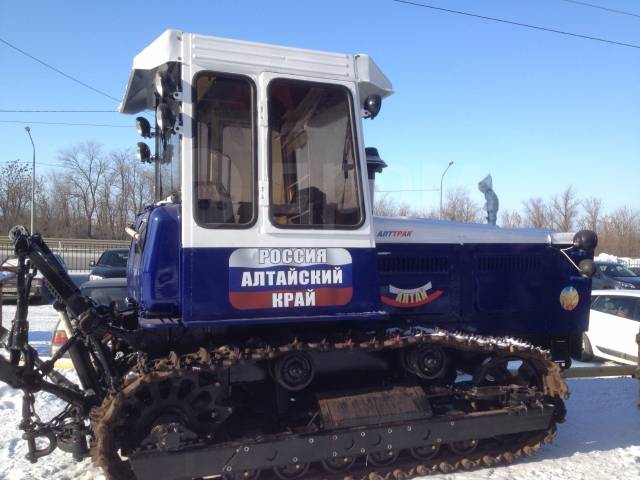

Гусеничный сельскохозяйственный трактор Т-4А.01

Гусеничные сельскохозяйственные тракторы Т-4А.01 общего назначения класса 4 предназначены для работы в агрегате с навесными, полунавесными и прицепными гидрофицированными сельскохозяйственными машинами и орудиями, соответствующими тяговому классу тракторов, а также с бульдозерным оборудованием типа ОБГН-4. Технические возможности этих машин, по сравнению с колесными тракторами, позволяют эффективно работать ранней весной на переувлажненных почвах, а зимой — на снегозадержании.

С целью улучшения условий труда оператора на тракторы установлена каркасная, термошумоизолированная кабина с центральным расположением поста управления, улучшенной обзорности с вентиляционной установкой повышенной производительности. Прямой электростартерный запуск двигателя с рабочего места оператора.

Технические характеристики

сельскохозяйственного трактора Т-4А.01

Показатель Значение

Тяговый класс 4

Двигатель А-01МСИ

Мощность двигателя, кВт (л. с.) 130

Коэффициент запаса крутящего момента, % 25

Удельный расход топлива при эксплуатационной мощности, г/кВтч (г/л.с.ч) 173

Наименьший радиус поворота, м 1,70

Число передач

– передний ход 8

– задний ход 4

Диапазон скоростей, км/ч

– передний ход 2,22—9,32

– задний ход 3,39—6,10

– с ходоуменьшителем —

Относительный расход масла на угар,% 0,9

Масса трактора эксплуатационная, кг 8870

Среднее удельное давление гусениц на грунт, кгс/см2 0,50

Вместимость топливного бака, л 320

Вал отбора мощности, об/мин (* – при установке сменных шестерен и вала) – по заказу 540 (1000*)

База трактора, мм 2522

Колея трактора, мм 1384

Дорожный просвет, мм 371

Габаритные размеры, мм

– длина 4650

– ширина 1952

– высота 2840

Уровень звука на рабочем месте оператора, дБА, не более (с применением средств индивидуальной защиты) 80

Процентный ресурс трактора до первого капитального ремонта, тыс. моточасов 6

Наработка на сложный отказ, моточасы 300

Самый трудолюбивый трактор Советского Союза, трактор Т4А | Техника времен СССР

Трактора в современном мире играют не такую большую роль, как например во времена Советского Союза. В те годы без него было никак, он был помощником во всем, сельское хозяйство, строительство, дорожные работы. Его использовали везде, возможно сейчас научились обходиться без данной техники, но тогда этого не представляли. Сегодня мы поговорим о тракторе Т4А, который стал последователем трактора Т4. Т4 выпускали на Алтайском тракторном заводе в период с 1964 по 1970 год.

Самый трудолюбивый трактор Советского Союза, трактор Т4АСамый трудолюбивый трактор Советского Союза, трактор Т4АСамый трудолюбивый трактор Советского Союза, трактор Т4А

После этого в серию пошёл трактор Т4А, который выпускался с 1970 по 1998 год, а это согласитесь довольно долго, что говорит о качестве и отсутствие конкуренции в этой сфере. На тракторе использовался четырехтактный шестицилиндровый двигатель мощностью 135 л.с. Запускался этот двигатель с помощью небольшого, мощностью всего 10 л.с. двигателя, так называемого пускового. Трансмиссия как и положено механическая с восемью скоростями, чтобы двигаться вперёд и четырьмя назад. Управление трактором осуществлялось несколькими рычагами, которые отвечали за поворот машины.

Самый трудолюбивый трактор Советского Союза, трактор Т4АСамый трудолюбивый трактор Советского Союза, трактор Т4АСамый трудолюбивый трактор Советского Союза, трактор Т4А

Кабина балы рассчитана на двух человек. В тракторе Т4А появились такие функции как шумоизоляция, а также оборудовали кабину и теплоизоляцией. Бак с топливом рассчитан на 320 литров, а расходуемое горючее составляет 24 литра на один час работы трактора. Если говорить в общих чертах, то трактор Т4А служил колхозам долгие-долгие голы и с его вкладом в развитие сельскохозяйственной отрасли Советского Союза позавидуют многие трактора.

Самый трудолюбивый трактор Советского Союза, трактор Т4АСамый трудолюбивый трактор Советского Союза, трактор Т4АСамый трудолюбивый трактор Советского Союза, трактор Т4А

Если Вы ездили на этом тракторе и хотите поделиться мнением о нем, можете оставить его в комментариях под статьёй.

Читайте также:

Сколько зарабатывали и на чем ездили дальнобойщики Советского Союза

Топ 3 самых лучших мотоцикла Советского Союза

Действительно ли бензин в СССР стоил дешевле, вся правда о мифе

Рейтинг военных грузовиков СССР по скоростным характеристикам

Он был первый в своём классе Советский трактор К 700

Если статья Вам понравилась подписывайтесь на канал и поставьте лайк.

Заходите на канал Техника времён СССР, там много всего интересного.

Устройство трактора Т-4А | ЖЕЛЕЗНЫЙ-КОНЬ.РФ

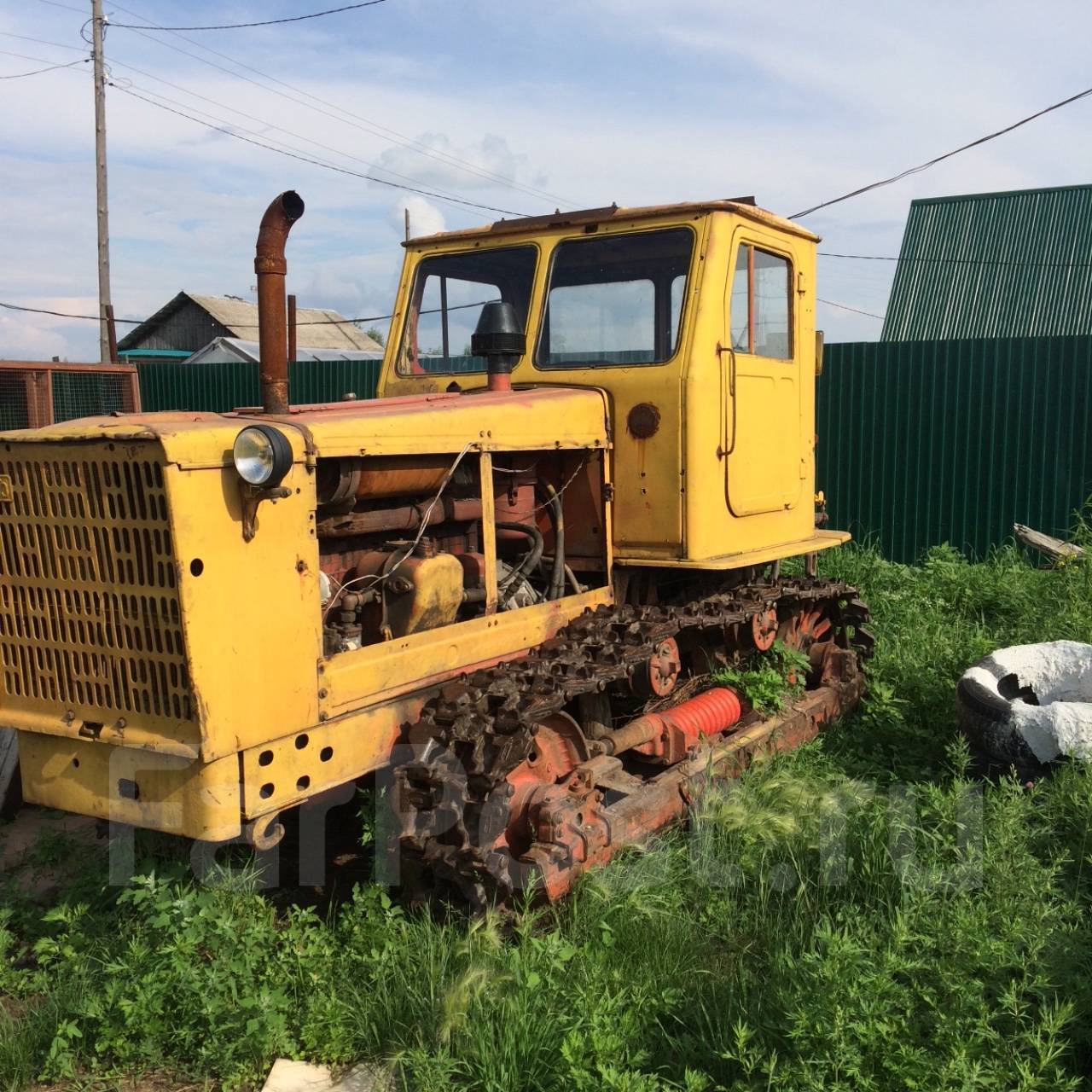

Трактор Т-4А (рис. 1) Алтайского завода относится к типу гусеничных тракторов общего назначения класса 4 тс и рассчитан для работы в сельском хозяйстве в агрегате с навесными, полунавесными и прицепными гидрофицированными машинами и орудиями на повышенных скоростях. Кроме того, он может быть использован на дорожных, строительных, мелиоративных и других работах в агрегате со специальными машинами либо устройствами.

Рис. 1. Трактор Т-4А

Трактор Т-4А состоит из двигателя, силовой передачи, ходовой части, рабочего и вспомогательного оборудования и механизмов управления (рис. 2).

Рис. 2. Продольный разрез трактора Т-4А:

1) – двигатель, 2) – муфта сцепления, 3) – кабина, 4) – топливный бак, 5) – навесная система, 6) – конечная передача, 7) – ведущее колесо (звёздочка), 8) – планетарный механизм, 9) – коробка передач, 10) – рама трактора, 11) – реверс-редуктор, 12) – карданная передача, 13) – опорный каток, 14) – гусеничная цепь, 15) – балансирная подвеска, 16) – направляющее колесо.

Двигатель (1) преобразует тепловую энергию, которая выделяется при сгорании топлива, в механическую. Энергия двигателя используется для передвижения трактора и агрегатируемых с ним орудий и машин.

Силовая передача передаёт крутящий момент от двигателя к ведущим колёсам (звёздочкам) и состоит из муфты сцепления (2), промежуточного соединения (карданного вала), реверс-редуктора (11), коробки передач (9), механизма поворота, конечной передачи и вала отбора мощности.

Рама является основой трактора, на ней смонтированы все основные и вспомогательные механизмы.

Ходовая часть преобразует вращательное движение ведущих колёс (7) в поступательное движение трактора. Она состоит из гусениц (14), гусеничных тележек с опорными катками (13), балансирной подвески (15), направляющих колёс (16), поддерживающих роликов. Посредством ведущих колёс и опорных катков (13) трактор перекатывается по гусеницам. Направляющие колёса служат для регулировки натяжения гусениц.

Поддерживающие ролики препятствуют провисанию верхних ветвей гусениц.

Навесная система (5), прицепное устройство и ВОМ (вал отбора мощности) служат для соединения трактора с рабочей машиной либо орудием и привода их в действие.

Механизмы управления позволяют изменять скорость и направление движение трактора, останавливать и удерживать его от произвольного движения на подъёмах и спусках, а также управлять работой агрегатируемых машин и орудий.

Все основные и вспомогательные механизмы трактора смонтированы на раме (10). Рама состоит из двух лонжеронов, которые прикреплены к корпусу заднего моста и соединены спереди передним брусом.

Кабина трактора Т-4А металлическая закрытого типа, вентилируемая и обогреваемая, оборудована мягкими сиденьями для двух человек. В кабине смонтированы щиток с контрольными приборами, рычаг управления подачей топлива, педаль управления главной муфтой сцепления, рычаг переключения передач, рычаги и педали управления тормозами механизма поворота, рычаг включения вала отбора мощности, рычаги управления золотниковым распределителем гидросистемы, рукоятка для регулировки количества подаваемого воздуха для обогрева кабины и цепь с рукояткой для управления шторкой водяного радиатора. Кроме того, в кабине имеются бачок с питьевой водой, вещевой ящик, футляр санитарной аптечки, а также ящик с инструментами. Сзади кабины расположен топливный бак (4).

На тракторе установлено электрооборудование, которое обеспечивает стартерный запуск пускового двигателя, освещение пути, навесных либо прицепных машин и орудий, кабины, щитка приборов, а также двухстороннюю звуковую сигнализацию.

Трактор оборудован раздельно-агрегатной гидрофицированной навесной системой.

Трактор Т-4А имеет следующие модификации:

Т-4А-С1 – с агрегатами гидравлической навесной системы, основными и выносными силовыми цилиндрами, механизмом для навешивания орудий;

Т-4А-С2 – с таким же оборудованием, что и трактор Т-4А-С1, но без основного и выносных силовых цилиндров и без механизма для навешивания орудий;

Т-4А-С3 – без агрегатов гидравлической навесной системы и механизма для навешивания орудий;

Т-4А-С4 – полностью оборудован, как и трактор Т-4А-С1, агрегатами гидравлической навесной системы, но без выносных цилиндров.

2*

Похожие материалы:

Т-4А, Т-402, ТТ-4М

Алтайский тракторный завод (г.Рубцовск) выпускает сельскохозяйственные тракторы общего назначения Т-4А с 1970 г., Т-4А.01 с 2005 г. и Т-402 с 1991 г., промышленный трактор Т-4АП2 с 1970 г. и трелевочный лесо-хозяйственный трактор ТТ-4М с 1981 г.

Модификации. ТТ-4М-01 – тягово-транспортно-энергетическое шасси для агрегатирования технологическим оборудованием.

Кабина на Т-4А, Т-402 заднего расположения, одноместная, каркасная, термошумоизолированная, улучшенной обзорности, с вентиляционной установкой повышенной производительности и бумажным фильтром для очистки воздуха. По заказу возможна установка воздухоохладителя. На ТТ-4М кабина одноместная, однодверная, расположена впереди, слева от двигателя, герметизированная, со встроенным каркасом безопасности, высокопрочными стеклами, термошумовиброизолированная; сиденье поворотное с дополнительным задним постом управления.

Двигатель рядный, 6-цилиндровый, жидкое охлаждение, 130х140 мм, рабочий объем 11,15 л, степень сжатия 16:

на Т-4А, Т-4АП2 – модификации А-01М (на ТТ-4М – модификации А-01МР), дизель, мощность 99 кВт (135 л.с.) при 1700 мин^-1, крутящий момент 683 Н м (69,6 кгс•м) при 1100…1300 мин^-1, запас крутящего момента 25%;

на Т-402 – модификации Д-461-11, дизель с турбонаддувом, мощность 118 кВт (160 л.с.) при 1700 мин^-1, крутящий момент 906 Н•м (92,4 кгс•м) при 1100…1300 мин^-1, запас крутящего момента 40 %.

Трансмиссия. Сцепление фрикционное, сухое, двухдисковое, постоянно замкнутого типа, привод с пневмоусилителем. Коробка передач 4-ступенчатая, со встроенным реверс-редуктором, число передач: вперед – 8, назад – 4, передаточные числа:

на Т-4АП2: I – 4,66; II – 3,88; III – 3,2; IV – 2,588; V – 2,0; VI – 1,667; VII – 1,375; VIII – 1,111; 3X1 – 3,053; 3X2 – 2,544; 3X3 – 2,099; 3X4 – 1,696;

на Т-402: I – 3,88; II – 3,203; III – 2,588; IV – 2,019; V – 1,667; VI -1,375; VII – 1,111; VIII – 0,867; 3X1 – 2,544; 3X2 – 2,099; 3X3 – 1,696; 3X4 – 1,323;

на ТТ-4М: I – 3,88; II – 3,343; III – 2,588; IV – 2,019; V – 1,667; VI -1,435; VII – 1,111; VIII – 0,867; 3X1 – 2,544; 3X2 – 2,19; 3X3 – 1,696; 3X4 -1,323.

Главная передача одинарная, коническая, передаточное число 3,643. Механизм поворота планетарный, с ведущим эпициклом, ведомым водилом и заторможенным солнечным колесом, передаточное число 1,412. Поворот трактора осуществляется притормаживанием водила отстающего борта и растормаживанием солнечного колеса. Конечная передача одинарная, цилиндрическая, на Т-4А, Т-402 передаточное число 4,385, на ТТ-4М – 3,692.

Ходовое устройство. Подвеска на Т-4А, Т-402 полужесткая, число опорных катков 6×2, число поддерживающих катков 2×2; на ТТ-4М – рычажно-балансирная с пятью опорными катками большого диаметра с каждой стороны. По заказу на ТТ-4М устанавливают гусеницы шириной 0,5 или 0,6 м.

Электрооборудование. Напряжение 12 В, в системе пуска двигателя 24 В, АБ 2 шт., генератор 968.3701 (995.3701-1 или ПОООВ.01.1), стартер СТ-142Б1 (5652.3708 или AZJ 3367).

Гидросистема. На ТТ-4М насос НШ-32, на Т-4А, Т-402 – НШ-32А, на Т-4АП2 – НШ-32А и НШ-50, давление 18.

..20 МПа (180…200 кгс/см²).



Запчасти к тракторам Т-4А

Группа компаний «С-Агросервис» осуществляет поставки запчастей к лесохозяйственной и сельхозтехнике, а также дорожностроительной и автомобильной. Начиная с 1997 года, наши клиенты имеют возможность получать качественные запчасти к тракторам и комбайнам, пусковые двигатели, турбокомпрессоры и электрооборудование, гидравлику и топливную аппаратуру практически всех передовых в этой области производителей. Это заводы Самары, Ставрополья, Минска, Бобруйска, Чебоксар и многих других. Компания предоставляет услуги отгрузки и доставки товара, обмена и возврата, а также гарантийного обслуживания.



Небольшая предыстория…

Трактора Т-4, Т-4А, Т-4АП начали выпускаться Алтайским тракторным заводом еще в 60-е годы. Предназначались для сельскохозяйственных пахотных работ. Трактор Т-4А в 70-х – 90-х годах претерпел некоторую модернизацию.

Использовались эти машины в основном в целинных районах Казахстана и Сибири. Более скоростные собратья близких классов (Т-74, ДТ-75 и, особенно, Т-150) снискали, возможно, большую популярность, но, как утверждают практики, на поле с культиватором эта техника незаменима.



Трактор Т-4А имеет объем двигателя 130 л.с., трансмиссия механическая, управление поворотом производится посредством планетарного механизма. Подвеска полужесткая. Те, кто имел дело с этой техникой, критикуют Т-4А за небольшую скорость, шумную работу двигателя и недостаточную прочность гусениц.

Кто работал на этом тракторе еще в советские времена, называли его «танка», т.к. он крепче Т-150 и ДТ-75 (у них бывают проблемы с коробками, «смдэшными» моторами). Это трактор для «взлома» целины.



Наша компания окажется полезной тем, кто испытывает потребность в запчастях к этой машине. У нас вы всегда сможете заказать и получить в короткие сроки

Бак радиатора Т-4 (А-01) верхний М04у.13.050-1

Вал главного сцепления А 01-М 01М-2103

Вкладыши Д-461 кор. , к-т А23.01-103-108СБ

Вкладыши Д-461 шат., к-т А23.01-100-130СБ

ГБЦ с клапанами А-01, Д-461 01МТГ-06с9

Диск сцепления ведомый А-01 01М-21С6Б

Клапан впускной А-01, А-41, Д-440, СМД-60…73 А05.12.012

Коленвал А-01 (105) 01-04с5

Коленвал А-01 (108 мм) 01-04с3

Муфта сцепления (корзина) А-01 01М-21С2-1

Накладка на диск сцепления А-01,СМД-60 01М-2141А

Палец поршневой А-01, А-41, ЯМЗ 236-1004020

Прокладка ГБЦ А-01 04-06С8-1

Прокладка поддона А-01 6т2-0803-1

Прокладки двигателя А-01 (к-кт, паронит)

Радиатор водяной Т-4 (А-01) М04у.13.003-1

Форсунка А-01, А-41

Наши услуги – это гарантия сравнительно невысоких цен, т.к. мы получаем товар непосредственно от производителя. Мы гарантируем клиенту максимум внимания. Качественные запчасти к тракторам практически всех моделей мы доставляем по всей России.
