Трактор мтз 50: Характеристики МТЗ 50. Обзор трактора МТЗ 50

Содержание

История продукции: Минский тракторный завод

Плуг «2ПФ-55»

В предвоенные годы колхозы и совхозы Белоруссии отличались развитым животноводством. Большинство колхозов имело по 2-3 фермы с многочисленным поголовьем скота. Но многие районы испытывали трудности с кормами. Чтобы укрепить кормовую базу животноводства, колхозы республики стали на путь массового проведения мелиорации торфяных болот для использования торфяников под посевы сельскохозяйственных культур. После осушения болот их необходимо вспахать. Для чего необходим болотный плуг. Его особенность по сравнению с обычными плугами состоит в том, что он должен пахать на глубину 30-35 см и делать полный оборот пласта, т.е. на 180°.

Болотный плуг должен быть более прочным и рассчитан для особо тяжелых условий работы на болоте, где при вспашке часто встречаются скрытые корчи, погребенный лес и прочие корневища растений. Так в 1947 году конструктором Константином Дмитриевичем Фомичевым был создан плуг «2ПФ-55». На испытаниях в том же году он показал хорошие результаты. Плуг был рассчитан для работы с тракторами отечественного производства «НАТИ» и «КД-35». В соответствии с решением ЦК КП(б) и Совета Министров к весне 1948 года минскому тракторному заводу необходимо было собрать 150 плугов. Таким образом болотный плуг стал первой продукцией восстанавливающегося тракторного завода. Массовая сборка двухлемешного плуга «2ПФ-55» началась в ремонтно-механическом цеху 24 марта 1948 года. Всего было собрано и отгружено 292 болотных плуга.

Двигатель «ПД-10»

В первые годы после войны Минскому тракторному заводу в качестве объекта для производства определили гусеничный сельскохозяйственный трактор «Кировец КД-35». Его сконструировали на Липецком тракторном заводе и во Всероссийском научно-исследовательском автотракторном институте «НИТИ». Трактор «КД-35»; предназначался для выполнения работ общего назначения с прицепными сельскохозяйственными машинами и орудиями — плугом, дисковыми и другими боронами, сеялками. Для сноповязалки, косилки, безмоторного комбайна, а также привода стационарных машин, трактор имел задний вал отбора мощности, приводной шкив.

Однако сначала предстояло освоить производство пусковых двигателей. Эта задача была не из легких. Ведь для ее решения необходимо было выполнить до 700 различных операций на станках и установках. К празднику 31-й годовщины Октября был собран первый двигатель ПД-10.
С каждым днем завод набирал силу. В 1949 году было собрано уже 5008 пусковых двигателей, а в 1950 году — 23107. Параллельно шло освоение производства дизель-мотора.

Трактор «КД-35»

В 1950 году были введены в эксплуатацию прессовый, ремонтно-механический, ремонтно-литейный цехи и сдан под монтаж чугуно-литейный цех. На площадях цеха топливной аппаратуры был временно организован тракторосборочный цех. В этом же году коллективу завода необходимо было закончить все работы, связанные с освоением и подготовкой производства тракторов и дизель-моторов, полностью сдать в эксплуатацию все производственные корпуса, построить 16000 м2 жилья, здание ремесленного училища и школы в районе Слепянки, закончить сооружение подземных коммуникаций на промышленной площадке, провести водопровод и канализацию в жилом поселке, достроить трамвайную линию, проложить новые дороги, тротуары.


День 4 ноября 1950 года был отмечен в летописи трудовых подвигов белорусских тракторостроителей как день начала серийного выпуска тракторов КД-35.

Первенец минских тракторостроителей пользовался большим и заслуженным успехом у тружеников полей. Трактора КД-35 были оснащены 4-цилиндровыми дизельными двигателями мощностью 37 л.с. двигатель отличался значительной экономичностью. Так, на один гектар пахоты при средних условиях он расходовал 13 кг горючего. Топливный бак трактора вмещал топлива на 10 часов бесперебойной работы. Опытные образцы машины за 10 часов вспахивали до 6 гектаров земли.

Выпускался трактор заводом недолго, всего 9 месяцев, до августа 1951 года. За это время с конвейера сошло 406 машин. Производство же дизельных и пусковых двигателей для КД-35 на заводе не прекращалось. Они поставлялись Липецкому тракторному заводу. В дальнейшем этот двигатель был применен на колесном универсальном пропашном тракторе, над которым заводские конструкторы работали уже с 1948 года.

МТЗ-1 и МТЗ-2

В мае 1948 г. на завод поступил проект технических требований Министерства сельского хозяйства СССР на проектирование трактора. В соответствии с приказом министра автомобильной и тракторной промышленности СССР от 31 мая 1948 г. №140 конструкторскому коллективу завода было поручено проектировать универсальный колесный трактор с дизельным двигателем мощностью 37 лошадиных сил. Впервые в стране создавался трактор с гидронавесной системой, позволяющей обходится без прицепщика.

В октябре 1948 года ОГК закончил эскизно-технический проект трактора (в двух модификациях). Универсальный колесный трактор «Беларус» предназначался для работы с навесными, полунавесными и прицепными сельскохозяйственными машинами. Конструкция трактора была выполнена в двух модификациях: МТЗ-2 — для междурядной обработки низкостебельных культур с совпадающим следом передних и задних колес и МТЗ-1 — для обработки высокостебельных культур со сближенными передними колесами. Работа трактора предусматривалась на колесах двух вариантов: резиновых баллонах низкого давления и колесах с жестким стальным ободом со шпорами.

Трактор имел независимый привод вала отбора мощности, гидравлическую систему для подъема навесных орудий, был снабжен съемным регулируемым прицепным приспособлением.

День 18 июля 1949 года стал знаменательным для всех тракторозаводцев. Из ворот экспериментального цеха вышел первый белорусский колесный трактор заводской конструкции. Опытный образец колесного трактора впоследствии стал основой для создания серийной машины МТЗ-2.

В 1949 году было выпущено 7 опытных образцов, которые подверглись длительным заводским испытаниям.

Исторической датой для коллектива завода стал 1953 год, когда 14 октября на главном конвейере закончилась сборка тракторов МТЗ-1 и МТЗ-2, созданных заводскими конструкторами. Эти машины определяли всю дальнейшую специализацию завода на выпуске колесных универсально-пропашных тракторов.

КТ-12 и КТ-12А

Весной 1951 года коллектив МТЗ получил очень важное правительственное задание — освоить производство трелевочных тракторов, большую потребность в которых испытывала лесозаготовительная отрасль.

Газогенераторный трактор КТ-12 — специальная гусеничная машина, предназначенная для трелевки леса. Он появился в СССР в первые послевоенные годы. Аналогов ему не было ни в одной стране мира. Раньше трелевка осуществлялась гужевым транспортом (на лошадях), ручными или механическими лебедками. Трактор КТ-12 создали конструкторы Кировского завода в Ленинграде в содружестве с учеными Ленинградской лесотехнической академии. Трактор КТ-12 выпускался на Кировском заводе до 1951 года. Теперь следовало наладить его производство на Минском тракторном заводе. На решение всех организационных вопросов было отведено всего три месяца. Так за короткую историю своего существования МТЗ пришлось осваивать вторую (после КД-35) машину, да к тому же не своей конструкции.

15 августа 1951 года с главного конвейера тракторосборочного цеха сошла первая партия трелевочных машин КТ-12. В процессе производства трактор подвергался модернизации, направленной на повышение эксплуатационных качеств машины. За короткий срок заводские конструкторы, изменив ряд узлов и деталей увеличили гарантийный срок работы машины в 1,5 раза.

ТДТ-40

В начале 50-х годов Министерство лесной промышленности СССР констатировало, что КТ-12А со своей газогенераторной установкой не соответствует возросшим требованиям.
Учитывая недостатки трактора, министерство решило отказаться от этой машины вообще и поставило вопрос о создании вместо него нового, более надежного трелевочного трактора мощностью 60 л.с.

Проанализировав ситуацию, конструкторы и руководство МТЗ признали целесообразность создания более мощного трелевочного трактора, однако и высказали мнение: один мощный класс трактора для всех зон на всех лесоразработках будет неэкономичен. Необходимо было сконструировать трелевочный трактор средней мощности, который можно создать на базе КТ-12А, установив на нем дизельный двигатель колесного трактора «Беларус».

В 1954 году разработали конструкцию такого трактора, присвоив ему марку ТДТ-40. Трактор предназначался для вывозки хлыстов непосредственно из лесосеки. Кроме трелевки леса он был незаменим на лесоповале, на всевозможных транспортных работах в условиях бездорожья. По результатам эксплуатационных испытаний в 1955 году межведомственная комиссия констатировала, что трактор ТДТ-40 очень нужен для Министерства лесной промышленности СССР и целесообразно в короткие сроки наладить его производство. По решению Министерства тракторного и сельскохозяйственного машиностроения СССР с мая 1956 года на МТЗ началось серийное производство дизельных тракторов ТДТ-40. К концу года их число достигло 3430. В этом же году были закончены конструкторские работы и изготовлены первые опытные дизели Д-50 для перспективного трактора. Новый двигатель превышал мощность своего предшественника на 10 л.с., был меньше по габаритам и на 350 кг легче.

ТДТ-54

Для работы в лесных массивах Урала, Сибири и Дальнего Востока требовались более мощные трелевочные тракторы, нежели ТДТ-40. Проект такого трактора Министерство автотракторной промышленности поручило разработать конструкторам Минского тракторного завода совместно с Научно-исследовательским автотракторным институтом (НАТИ) по техническим требованиям Министерства лесной промышленности СССР.

Первоначально трактору присвоили марку ТДТ-54. Для повышения производительности применили дизельный двигатель Д-54 мощностью 54 л.с. трактора ДТ-54 Харьковского тракторного завода.

После того как трелевочный трактор ТДТ-54 получил «добро» государственной комиссии на серийное производство был произведен детальный анализ каждого узла. В результате было решено провести модернизацию большинства его узлов. Помимо этого дизель Д-54 форсирован до мощности 60 л.с. и как следствие трактор получил новое наименование ТДТ-60. Четыре его опытных образца в 1956 году прошли все контрольные государственные испытания в производственных условиях в Вахтанском леспромхозе Горьковской области.

Одновременное производство двух совершенно разных по конструкции и назначению тракторов МТЗ-2 и ТДТ-40 ставило завод в трудное положение. Завод не имел возможности одновременно развивать два разных производства: по выпуску трактора МТЗ-2, крайне нужного сельскому хозяйству, и трактора ТДТ-40, в котором было заинтересовано Министерство лесной промышленности СССР.

Технико-экономические расчеты показали, что Минскому заводу необходимо специализироваться на производстве колесных универсально-пропашных сельскохозяйственных тракторов.

Руководство завода внесло в министерство предложение - прекратить на МТЗ выпуск трактора ТДТ-40, передав его заводу в Карелии, а разработанную модель ТДТ-60 — Алтайскому тракторному заводу. Постановлением правительства СССР от 30 января 1956 года для производства тракторов ТДТ-40 Министерству тракторного и сельскохозяйственного машиностроения СССР был передан Онежский машиностроительный завод в Петрозаводске. До этого он находился в ведении Министерства лесной промышленности СССР. В 1957 году, без прекращения производства ТДТ-40 на МТЗ, началось освоение трактора на Онежском тракторном заводе. Всего до 1958 года МТЗ выпустил 12977 тракторов ТДТ-40. В 1957 году трактор ТДТ-60 поставили на серийное производство на Алтайском тракторном заводе. На этом закончилась история трелевочных тракторов на МТЗ, где в течение 7 лет они выпускались параллельно с колесными.

МТЗ-5

Шло время, а вместе с ним росли требования к выпускаемому трактору МТЗ-2. У него была низкая транспортная скорость (13км/ч), недостаточное число передач. Трактор стал отставать по показателям топливной экономичности и материалоемкости. Требовалось повысить надежность и ресурс машины. Обобщив опыт эксплуатации тракторов МТЗ-2, учитывая состояние и уровень тракторостроения, коллектив конструкторов завода в 1955-1956 гг. провел работы по коренной модернизации машины.

Это позволило не только устранить имеющиеся недостатки, но и расширить область применения машины, улучшить технико-экономические показатели. Так появились новые модели трактора «Беларус»: МТЗ-5 (образец 1956 года). МТЗ-5М и МТЗ-5Л (образцы 1957 года). МТЗ-5, обладая большой универсальностью, имел независимый привод вала отбора мощности, более мощный и экономичный двигатель, гидравлическую навесную систему с выносными цилиндрами.

МТЗ-7

В 1958 году была доработана конструкция, изготовлены опытные образцы, проведены испытания и выданы в подготовку производства чертежи на трактор МТЗ-7 повышенной проходимости с четырьмя ведущими колесами. Первая конструкция трактора была разработана с применением переднего ведущего моста с военного легкового автомобиля-вездехода ГАЗ-67, не имела регулируемой ширины колеи передних колес и поэтому не обеспечивала выполнения пропашных работ. Из-за недостаточной прочности моста ГАЗ-67 трактор не выдержал испытаний. Решить проблему удалось после того как на трактор установили ведущий мост автомобиля ГАЗ-63. Было начато производство кабины для тракторов Беларус. Конструкция съемной кабины позволяла использовать ее на тракторе полностью в закрытом виде и в виде тента. С применением такой кабины значительно улучшились условия труда тракториста.

МТЗ-5С

В 1959 году, после проведенных конструкторских доработок началось производство тракторов МТЗ-5ЛС и МТЗ-5МС. Буква «С» в обозначении означала «скоростной». Мощность двигателя повысили до 48 л.с. (вместо 45) за счет увеличения числа оборотов до 1600 об/мин (вместо 1500).

Диапазон рабочих скоростей установили в пределах 5-10 км/ч. Число рабочих передач в коробке передач увеличили с четырех до пяти. В остальном принципиальных отличий от тракторов МТЗ-5Л и МТЗ-5М не было. Производство скоростных машин началось в 1959 году.

МТЗ-7М

В 1959 году тракторы МТЗ-7М, МТЗ-7МС и МТЗ-7ЛС поставили на серийное производство, правда ненадолго, так как основная цель состояла в том, чтобы больше получить сведений, насколько хороши тракторы с четырьмя ведущими колесами в различных климатических и почвенных условиях. В этом же году завод изготовил 169 тракторов, а в 1960-м — 1277.
Всего было выпущено 2790 тракторов МТЗ-7. Их производство было прекращено в 1961 году.

МТЗ-50

До 1959 года МТЗ располагал мощностями на выпуск только 18000 колесных тракторов типа МТЗ-2, 6000 гусеничных трелевочных тракторов ТДТ-40 и 40000 двигателей Д-40.
Еще шел серийный выпуск тракторов МТЗ-5, МТЗ-5М, МТЗ-5Л, проводились работы по их модернизации, а в 1956 году конструктора в основном спроектировали новый дизельный двигатель для будущего трактора МТЗ-50. К созданию нового перспективного пропашного трактора проявляли большой интерес не только на заводе, но и в стране. Технический проект трактора был завершен в 1957 году и одобрен в Головном научном автотракторном институте.

В 1958 году экспериментальный цех выпустил несколько опытных образцов трактора. По результатам испытаний научно-технический совет ВО «Союзсельхозтехника» рекомендовал колесный универсально-пропашной трактор класса 1,4 «Беларус» МТЗ-50 к серийному производству. Трактор МТЗ-50 был оснащен дизельным двигателем мощностью 55 л.с., вес машины снижен более чем на 400 кг. В трансмиссии трактора была установлена 9-скоростная коробка передач, обеспечивающая диапазон скоростей в пределах от 1,65 до 25 км/ч.

МТЗ-52

В 1959 году по результатам государственных испытаний была доработана конструкция трактора МТЗ-50, выпущена необходимая документация и сдана в подготовку производства. На базе трактора МТЗ-50 была разработана модификация трактора высокой проходимости с четырьмя ведущими колесами - МТЗ-52. благодаря меньшим потерям на буксование топливная экономичность трактора МТЗ-52 на всех рабочих пределах выше, чем трактора МТЗ-50.

14 ноября 1959 года Совет Министров СССР издал постановление «Об организации специализированного производства колесных тракторов, мотоциклов и двигателей к ним на предприятиях БССР». Один из пунктов документа констатировал:

2. Обязать Совет Министров БССР обеспечить:

в) производство тракторов «Беларус» МТЗ-50 начиная с 1961 года и тракторов МТЗ-52 начиная с 1962 года с доведением в 1965 году выпуска тракторов указанных марок до 75000 штук в год.

Совет народного хозяйства БССР своим решением от 19 декабря 1961 года постановил:

3. Для безостановочного перехода на новую модель трактора предусмотреть поэтапное внедрение трактора МТЗ-50, для чего: - утвердить для производства на МТЗ на 1961-1962 годы трактор переходной модели МТЗ-50 ПЛ на шасси трактора МТЗ-50 с серийным двигателем Д-48 ПЛ, форсированным до мощности 50 л. с. — выпуск тракторов МТЗ-50 с двигателем Д-50 начать с IV квартала 1962 года.

1960 год. Завод находится в стадии реконструкции. В цехах устанавливалось новое оборудование, заменялось устаревшее. Была проведена доработка конструкции трактора МТЗ-50, выпущена необходимая документация и сдана в подготовку производства. На базе трактора МТЗ-50 коллективом конструкторов завода была разработана модификация трактора высокой проходимости с четырьмя ведущими колесами МТЗ-52. Эта машина дополнила базовую модель, расширила область ее применения на сельскохозяйственных и транспортных работах, особенно в условиях повышенной влажности почвы.

26 мая 1960 года выходит постановление №ЦК КПСС и Совета Министров СССР №563 о строительстве специализированного Минского моторного завода. В проекте предусматривался выпуск 120.000 двигателей Д-50 в год для комплектации семейства универсально-пропашных тракторов и запасных частей к ним. Так на свободной площадке рядом с МТЗ в 1960 году началось строительство нового моторного завода.

1960 год. Идет проработка конструкции трактора на полугусеничном ходу. В письме Министерства сельского хозяйства СССР от 31.03.1960 года сообщалось: «...испытателями выявлено, что применение резинометаллического полугусеничного хода существенно повышает тягово-сцепные и экономические показатели трактора «Беларус» на влажных и рыхлых почвах, обеспечивает повышение производительности, уменьшение глубины колеи и уплотнения почвы, что особенно благоприятно сказывается при проведении посевных и предпосевных работ». Полугусеничный ход поставлялся в хозяйства по отдельным заказам.

МТЗ-50Х

В 1963 году была завершена разработка конструкции и выпущены опытные образцы трактора МТЗ-50 хлопководческого. Трактор предназначен для возделывания и уборки хлопчатника в четырехрядной системе машин с междурядьем 90 см. трактор МТЗ-50Х принципиально отличался от трактора МТЗ-50 конструкцией передней оси - он имел одно направляющее колесо. Был также изменен узел конечных передач с дополнительными редукторами. Все необходимые испытания трактора закончили в 1966 году, после чего началась подготовка к его серийному производству заводскими службами. Производство трактора МТЗ-50Х продолжалось восемь лет: с 1969 года по 1977 год. Затем производство было передано Ташкентскому тракторному заводу.

В 1964 году начался серийный выпуск МТЗ-52 на МТЗ. Новинка приобрела большую популярность и стала экспортироваться во многие страны мира.

22 июня 1961 году на главном конвейере был собран 200-тысячный трактор.

16 октября 1961 года в честь XXII съезда КПСС досрочно сдан в эксплуатацию новый главный конвейер.

5 января 1962 года с конвейера сошел первый серийный трактор «Беларус» МТЗ-50ПЛ.

На базе трактора МТЗ-50 были созданы три гусеничные модификации, причем узловая унификация с трактором МТЗ-50 составляла более 62%. Гусеничные модификации были унифицированы на 95-98 %. В 1967 году был запущен в производство вариант гусеничного трактора Т-54В в двух модификациях: Т-54В-С1 с шириной колеи 950 мм для возделывания виноградников с междурядьями 1,8 м и более и Т-54В-С2 — с шириной колеи 85- мм для возделывания виноградников с междурядьями 1,5 м.

В 1968 году началось производство трактора Т-54Л.

МТЗ-80

В 1966 году вышло Постановление Совета Министров СССР №606 о создании универсально-пропашного трактора мощностью 75-80 л.с. тягового класса 1,4. такой трактор конструкторы создали путем модернизации трактора МТЗ-50, присвоив ему марку МТЗ-80/82. В конструкцию этого трактора кроме повышения мощности серийного двигателя было внесено значительное количество усовершенствований.

В 1972 году завершились государственные испытания трактора МТЗ-80/80Л (с электрострартерным запуском и пусковым двигателем). Испытания показали, что количество агрегатируемых с трактором машин и орудий увеличилось до 230 наименований. Высокая скорость (до 35 км/ч) дала возможность более рационально использовать трактор на транспортных работах.

В 1974 году завод приступил к серийному выпуску МТЗ-80. Трактор был задуман как базовый с учетом разработки на нем нового семейства унифицированных энергонасыщенных тракторов как колесных, так и гусеничных. Основными отличиями трактора МТЗ-80 от трактора МТЗ-50 были следующие:

  • В коробке передач был установлен понижающий редуктор, удваивающий число передач - 18 передач переднего и 4 передачи заднего хода;
  • В муфту сцепления были введены демпфирующие пружины, была изменена конструкция маховика - он стал плоским, что улучшило вентиляцию всего отсека муфты и очистку полости от продуктов износа трущихся поверхностей;
  • Введен ходоуменьшитель — шестеренный редуктор, обеспечивающий расширение скоростного диапазона трактора. Его применение позволило трактору двигаться со скоростями до 1,3 км/ч;
  • Претерпела изменение и автоматическая блокировка дифференциала заднего моста. Теперь блокировка могла осуществляться на ходу трактора;
  • Изменение конструкции привода заднего ВОМ позволило получить две частоты вращения вместо одной;
  • Модернизирована и гидронавесная система. Она оснащена гидроувеличителем сцепного веса (ГСВ), силовым и позиционным регулятором. Грузоподъемность системы повышена до 2000 кг (вместо 1500) за счет повышения давления в системе со 130 до 160 кг/см2;

Модернизацией двигателя занимался Минский моторный завод. Двигатель имел две модификации с запуском от электростартера. Частота вращения коленчатого вала была поднята до 2200 об/мин.

МТЗ-82Р

Опыт эксплуатации МТЗ-80 в различных регионах страны выявил необходимость создания модификаций этой машины, предназначенной для определенного комплекса сельскохозяйственных и других работ. Наиболее популярными модификациями трактора МТЗ-80были: рисоводческий МТЗ-82Р, низкоклиренсный МТЗ-82Н, крутосклонный МТЗ-82К.

Трактор МТЗ-82Р предназначен для комплексной механизации возделывания риса и сопутствующих культур севооборота, в том числе для обработки и планировки залитых водой поливных участков и чеков, посевов риса, ухода за ирригационной системой. Принципиальное отличие МТЗ-82Р от базовой модели МТЗ-82 заключается в том, что он имеет увеличенный до 700 мм дорожный просвет под рукавами переднего и заднего мостов и остовом. Это достигнуто благодаря установке дополнительной бортовой передачи заднего моста, унифицированной с трактором МТЗ-80Х и шинами больших размеров.

МТЗ-82Н

Трактор МТЗ-82Н предназначен прежде всего для решения проблем механизации горного земледелия. Основной фактор ограничивающий применение равнинных тракторов в горном земледелии является крутизна склона. Равнинные трактора можно использовать на склонах крутизной до 8 градусов. От серийного МТЗ-82 трактор МТЗ-82Н конструктивно отличается тем, что имеет пониженный центр тяжести, и, соответственно, обладает большей боковой и продольной устойчивостью. Понижение центра тяжести достигнуто установкой передних и задних колес уменьшенного диаметра.

МТЗ-80К

Трактор МТЗ-82К относится к разряду специальных универсально-пропашных машин, предназначен для работы на крутых горных склонах. На МТЗ совместная работа с ВНИИГрузсельмаш (г. Тбилиси) началась в 1964 году. В 1968 – 1974 г.г. цехом опытного производства были изготовлены образцы крутосклонного трактора, которые затем прошли всесторонние лабораторные и государственные испытания на Грузинской, Киргизской, Молдавской, Южной научно-исследовательских станциях. Для обеспечения работы на склонах в конструкцию введены бортовые качающиеся редукторы, механизм стабилизации и выравнивания положения остова, передний ведущий мост с параллелограммным

Трактор МТЗ 50 технические характеристики, особенности устройства и цена

МТЗ 50 – белорусский колесный трактор, считавшийся одной из самых популярных машин своего времени. Машина по-прежнему востребована, хотя ее выпуск давно завершен. Высокая востребованность трактора подтверждает его универсальные возможности, и это позволяет говорить об МТЗ 50 как о самом народном тракторе Советского Союза среди машин с тяговой категорией 1,4 тонны. Рассматриваемая модель адаптирована для широкого спектра задач, и поддерживает большое число навесных приспособлений. В этой статье представлены основные достоинства данного трактора, а также его возможности и характеристики.

Навигация по статье

Описание и назначение МТЗ 50

МТЗ-50 – производительный многоцелевой трактор легкой весовой категории, рассчитанный на использование в сельском хозяйстве, а также многих других сферах деятельности. Так, в сельской местности этот трактор массово эксплуатируется в следующих операциях: окучивание, культивация, боронование, вспахивание, рыхление, а также обработка твердого целинного грунта, посев зерновых и овощных культур. Не смотря на невысокую мощность и небольшую производительность, трактор МТЗ-50 приспособлен для дорожно-строительных работ, междурядной обработки, монтажных работ, а также буксировки тяжелых прицепов. Вышеуказанные задачи трактор способен осуществлять с использованием широкой гаммы навесного и прицепного оборудования, которое крепится к машине с помощью специальных элементов, выступающих в качестве привода агрегатов.

Трактор поступил в производство в 1961 году, а через год освоен выпуск полноприводной модификации МТЗ-52. Позже стали выходить и другие модификации, которые сделали машину неимоверно популярной и востребованной почти во всех сферах деятельности. Поэтому нет ничего удивительного в том, что история МТЗ-50 охватывает несколько десятилетий. Например, еще в 1960-м году начались испытания модификации с полугусеничным шасси – такую машину производили только по спецзаказу. В 1963 году вышла модернизированная версия МТЗ-50, предназначенная для хлопководческого хозяйства. Данная машина отличалась трехколесной компоновкой. Что касается полноприводного варианта МТЗ-52, этот трактор поступил на конвейер только в 1964 году – на два года позже изначально запланированного времени. Данная модификация считалась актуальной до 1985 года.

Технические характеристики МТЗ 50

  • Разработчик – МТЗ
  • Страна производства – Беларусь
  • Тип двигателя – дизельный, Д-50
  • Мощность – 55 лошадиных сил
  • Тяговый класс – 1,4 тс
  • Обороты двигателя – 1700 об/мин
  • Транспортная скорость – 22 км/час
  • Расход топлива – 8 л/ч
  • Вместимость бака с топливом – 130 литров
  • Размеры трактора: Длина – 3815, Ширина – 1970, Высота – 2470
  • Клиренс – 465 мм
  • Масса трактора – 2790 мм.

Особенности устройства и эксплуатации

  1. МТЗ-50 – универсальный пропашной трактор, в основе которого лежит классическая рамная компоновка с силовым каркасом. Каркас усилен двумя швеллерами, соединенных между собой литым брусом. На передней части рамы размещена силовая установка, прикрытая капотом, открывающимся вперед. Непосредственно за мотором установлены задний мост, одноместная кабина, а также компоненты силовой передачи. Все важные узлы расположены компактно, что позволило снизить общую длину кузова, сократить колесную базу, а также повысить маневренность благодаря меньшему радиусу разворота. Что касается непосредственно мотора, он представляет собой дизельный четырехцилиндровый агрегат собственного производства МТЗ. Данный агрегат оказался настолько популярным, что устанавливали почти на все модификации МТЗ-50. Главные отличительные черты мотора – электростартер Д-50Л, а также бензиновый пускатель и жидкостная система охлаждения. Эти компоненты способствовали бесперебойному запуску мотора в холодную или жаркую погоду. Дизельный двигатель с рабочим объемом 4,7 литра развивал в пределах 55-60 лошадиных сил при оборотах 1700 об/мин. Удельный расход топлива составил 195 г/э. л. с. ч., что является достойным показателем для этой ценовой категории. Экономичность и экологические показатели подняли трактор МТЗ-50 на новый, более современный уровень. Помимо этого, отметим несколько других конструктивных элементов ДВС. В частности, это комбинированный двухступенчатый воздухоочиститель, комбинированная система смазки и масляный радиатора. Топливная система представлена фильтром грубой очистки, насосом подачи топлива, топливным баком, ТНВД, а также вихревыми камерами и форсунками. Также двигатель оснащен приборным счетчиком, который показывает текущий пробег.
  2. Трансмиссия трактора МТЗ-50 состоит из муфты сцепления, соединительной муфты, и непосредственно самой механической коробки передач. Всего в активе КПП – девять передних передач и одна задняя скорость. Задняя часть КПП оборудована редуктором, с помощью которого удалось удвоить режимы движения трактора. Для управления КПП используется классический рычаг в кабине водителя. В коробку передач входит корпус с картером, механизм переключения скоростей, два вала (промежуточный и внутренний), каретка (передняя и задняя), а также ведущие и ведомые шестерни. Двигатель передает крутящий момент и мощность на коробку передач с помощью первичного вала КПП. Редуктор задействован в работе специально для удвоения рабочих режимов трактора.
  3. Ходовая часть трактора МТЗ-50 – традиционная, состоит из нескольких конструктивных компонентов:
  • Главная передача и конические шестерни со спиральными зубьями. Передаточное число – 3,42.
  • Конический дифференциал, установленный в заднем картере. Он имеет четыре сателлита, а также механизм блокировки, который активируется при нажатии на соответствующую педаль. Деактивировать блокировку можно, опустив педаль и вернув ее в обратное положение
  • Конечная передача и цилиндрические шестерни. Передаточное соотношение составляет 5,308.
    Для крепления к шасси задних ведущих колес использованы обычные ступицы. Колеса вращаются под воздействием роликовых подшипников. Версия трактора МТЗ-50 имеет заднеприводную компоновку. Раздаточная коробка установлена только на полноприводной модификации.

Рулевое управление трактора МТЗ-50 включает в себе следующие компоненты: червячный редуктор с передаточным отношением 17,5, гидроусилитель, продольный и поперечный рычаги. В конструкцию также входит гидравлический раздельно-агрегатный усилитель, призванный снизить управляющее усилие на руле. Производительность гидронасоса составляет 14 литров в минуту. Роль исполнительного устройства выполняет цилиндр с ходом поршня 19,5 мм. Гидроусилитель работает с помощью однозолотникового распределителя.

Комфорт и управление

Трактор МТЗ-50 получил довольно примитивную кабину с минимальным комфортом. Кабина нужна была в первую очередь для того, чтобы защитить оператора от дождя, снега и прочих осадков, а также разлетающихся камней, грунта и других внешних воздействий. Основное преимущество кабины состоит в том, что она полностью остеклена, и за счет этого обеспечивается хорошая видимость по сторонам. Кресло оператора закреплено на рессорах, которые можно регулировать по высоте. Регулировать можно и рулевую колонку. На передней панели расположены такие элементы управления:

  • управление муфтой сцепления и подачей топлива, а также педали блокируемого дифференциала, правых и левых тормозов
  • рычаг переключения скоростей, рычаг активации тормозов прицепного устройства, рычаг задней ВОМ, гидроувеличитель и распределитель гидросистемы
  • функция регулировки давления подпора (с помощью маховичка)
  • рулевая колонка со звуковым сигналом и поворотниками
  • контрольно-измерительные приборы, отображающие давление и температуру масла
  • рычаг управления валом отбора мощности.

Чтобы обеспечить в кабине оптимальный микроклимат в жаркое время года, в салоне установлен вентилятор, имеющий несколько скоростных режимов.

Навесное оборудование трактора МТЗ 50

Трактор МТЗ-50 оснащался следующим навесным оборудованием:

  • Плуг трехкорпусный
  • Косилка-измельчитель
  • Косилка-плющилка
  • Сеялка-культиватор
  • Комбинированный чизельный агрегат
  • Борона навесная
  • Устройство для внесения удобрения и ядохимикатов
  • Прицеп, полуприцеп
  • Косилка дисковая, сегментно-пальцевая
  • Грабли-ворошилки
  • Пресс-подборщик тюковый/рулонный.

Модификации

Выделим самые популярные версии универсальной машины МТЗ-50:

  • МТЗ-50Л – модифицированный заднеприводный трактор с улучшенным электростартером и дизелем Д-50Л
  • МТЗ-52 – полноприводный трактор, конструктивной идентичный с заднеприводной моделью
  • МТЗ-52Л – полноприводный трактор с электрическим стартером.

Каждая из модификаций обладает повышенной выносливостью, и хорошо адаптирована к отечественным климатическим и погодным условиям. Машина проста в применении и легко обслуживается своими силами.

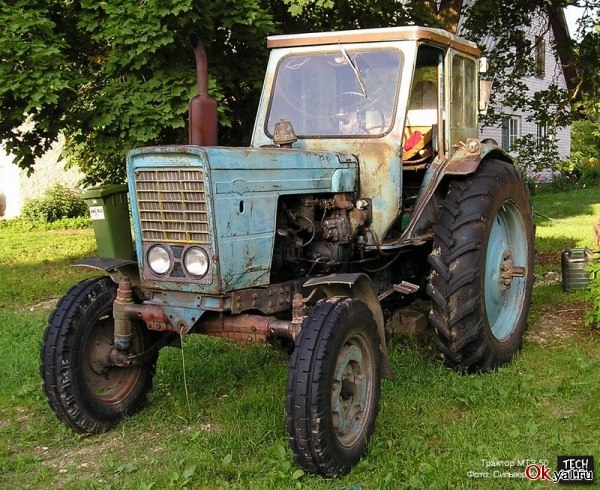

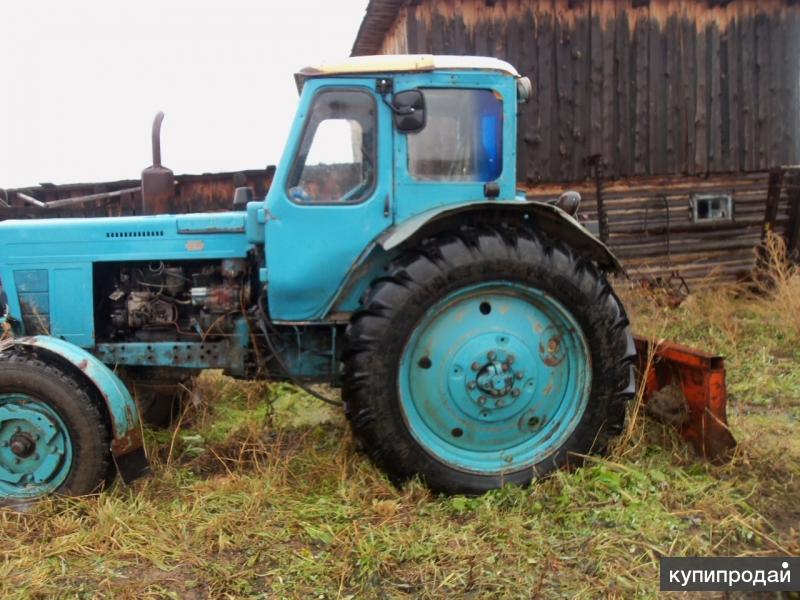

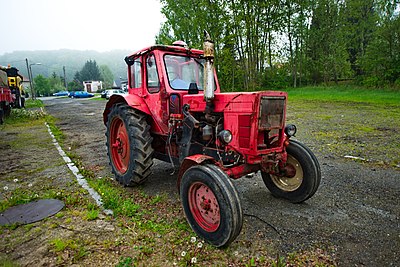

Фото

Цена МТЗ 50

Средняя стоимость трактора МТЗ-50 на российском рынке составляет в пределах 3-5 тысяч долларов за поддержанный экземпляр.

Отзывы

  • Станислав, Тула. МТЗ-50 – достойный представитель отечественного тракторостроения. Машина относительно надежна и, что самое главное, сравнительно дешевая в длительной эксплуатации. В работе уже больше 30 лет. Трактор работает исправно до сих пор, и справляется со всеми поставленными задачами – это и культивация, и окучивание, и боронование, и вспахивание, рыхление и т. д. Производительности мотора достаточно, чтобы вспахать любые виды почвы, включая целину. Кроме того, трактор способен выполнять и погрузочно-разгрузочные работы, в том числе буксирование грузов. В общем, широкий выбор навесных опций позволяет выполнять широкий спектр задач. Обслуживать машину легко и малозатратно, хоть и случаются частые поломки.
  • Олег, Минск. Классный трактор отечественного производства, я на нем сейчас прохожу учебную практику. У меня столько эмоций от управления этой машиной, что я как будто попал в другое время, когда не было ни компьютеров, ни смартфонов, и никаких понтов. В этом тракторе сделано все просто, и по делу. Машина шумная, но с другой стороны, из-за этих вибраций и звуков трактор лучше ощущается, и к его поведению быстро привыкаешь. МТЗ-50 экономичен и хорошо чинится. Куратор по практике показал нам целый склад запчастей для этого трактора, так что МТЗ-50 у нас никогда не выйдет из строя.

МТЗ-50: технические характеристики

Колесные тракторы марки «Беларусь» до сих пор используются в нашей стране, несмотря на то, что выпуск их давно прекращен. Это обстоятельство говорит о высоком потенциале, заложенном в конструкцию, ее надежности и ремонтопригодности. Трактор МТЗ-50 колесный относится к категории универсальных сельскохозяйственных машин тягового класса 1,4 тс. Они предназначены для выполнения широкого спектра работ:

  • Перевозка грузов на прицепах и полуприцепах.
  • Все виды полевых работ: пахота, культивация, посев, междурядная обработка и многое другое.
  • Привод стационарных и буксируемых машин и агрегатов.
  • Дорожно-строительные работы.

Трактор выполняет вышеуказанные и иные технологические операции с использованием широкой номенклатуры навесного, полунавесного и прицепного оборудования. Для этого на машине предусмотрена прицепная система, буксирное устройство и вал отбора мощности для привода агрегатов.

Трактор МТЗ-50: история создания

Минский тракторный завод создан постановлением правительства СССР №1142 в 1946 году и уже через два года дал первую продукцию. Разработка модели МТЗ-50 «Беларусь» начата в 1956 году параллельно с проектированием дизельного двигателя. Техническая и технологическая документация была подготовлена в кратчайшие сроки и была одобрена отраслевым НИИ.

К предсерийному выпуску нового пропашного трактора экспериментальный цех завода приступил в 1958 году, после чего он поступил на государственные испытания. По результатам последних и с учетом замечаний комиссии была проведена доработка машины и на ее базе создана полноприводная версия МТЗ-52.

Трактор МТЗ-52. Полноприводная версия

В соответствии с постановление Совета Министров от 14.11.1959 начало выпуска основной модели трактора было запланировано на 1961 год, а модернизированной – на следующий. Предприятию было предписано к концу пятилетки, довести суммарные ежегодные объемы производства машин обеих марок до 75 тысяч единиц.

В 1960 году были проведены опытно-конструкторские работы по установке на МТЗ-50 полугусеничного привода. Трактора данной модификации поставлялись сельхозпредприятиям и другим организациям по отдельным заказам. Применение резинометаллических гусениц существенно повысило тягово-сцепные характеристики и экономические показатели машины.

В 1963 году закончена модернизация МТЗ-50 «Беларусь» специально для хлопководческих хозяйств. Принципиальное отличие от серийной модели — трехколесная схема, пригодная для работы по четырехрядной системе. На Минском заводе данный трактор выпускался в течение 8 лет до 1977 года, после чего его производство было развернуто в Ташкенте на вновь созданном заводе.

В 1964 году с конвейера МТЗ сошла первая серийная версия в полноприводном варианте. Данная машина быстро стала популярной среди механизаторов и ценилась за высокую проходимость. На базе описываемой модели были созданы три гусеничных трактора Т-54В для работы на виноградниках. Модификация выпускалась с колеей в 950 мм и 850 мм. Трактор выпускался вплоть до 1985 года и всего произведено 1 256 800 экземпляров.

Технические характеристики трактора МТЗ-50

Колесный пропашной трактор модели МТЗ-50 выполнен по классической схеме основу, которой составляет полурамная конструкция. Силовой каркас представляет собой два швеллера соединенных в передней части литым брусом. Остов трактора помимо полурамы составляют корпуса сцепления, коробки передач и заднего моста.

В передней части МТЗ-50 «Беларусь» продольно установлен дизельный двигатель, закрытый откидывающимся вперед капотом аллигаторного типа. За дизелем непосредственно расположены механизмы силовой передачи и задний мост, а также одноместная кабина для размещения механизатора.

Двигатель

Трактор оснащается четырехцилиндровым дизелем производства МТЗ марки Д-50 двух модификаций: с электростартером и Д- 50Л с бензиновым пускателем. Основные технические характеристики двигателя:

  • Мощность номинальная – 55 л. с., максимальная – 60 л. с..
  • Частота вращения коленчатого вала – 1700 об/мин.
  • Максимальный крутящий момент – более 36 кгс.
  • Рабочий объем двигателя – 4,75 л.
  • Расход топлива удельный не более 195 г/ э. л. с. ч.
  • ТНВД – четырехплунжерный марки УТН-5 с всережимным центробежным регулятором.
  • Давление впрыска – 130 кгс/ кгс/ см2.
  • Вес двигателя без технических жидкостей: Д-50 – 410 кг, Д-50 Л – 470 кг.
  • Давление масла рабочее 2,0 – 3,5 кгс/ см2.

Силовой агрегат оборудован комбинированным двухступенчатым воздухоочистителем. Система охлаждения жидкостная с принудительной циркуляцией воды или антифриза, радиатор расположен непосредственно перед двигателем. Вентилятор с постоянным приводом от коленвала через ременную передачу.

Система смазка комбинированная: к части деталей масло подается под давлением от шестеренчатого насоса остальные разбрызгиванием. Очистка масла осуществляется в два этапа с использованием механического и центробежного фильтра.

В системе питания предусмотрены бак топливный, фильтр грубой очистки, топливоподкачивающий насос, ТНВД, фильтр тонкой очистки, вихревые камеры и форсунки.

На двигателе установлен счетчик моточасов, краник для слива охлаждающей жидкости, вентилятор для принудительного обдува радиатора, термостат, водяной насос и генератор. Навесное оборудование обеспечивает работу силового агрегата и других систем трактора. Так, генератор приводится в действие ремнем от шкива, установленного на коленчатом вале. Устройство предназначено для снабжения потребителей постоянным током.

Коробка передач

Крутящий момент от двигателя на ведущие колеса передается по цепочке, состоящей из следующих механизмов:

  • муфта сцепления;
  • соединительная муфта;
  • коробка переключения передач;
  • задний мост.

Муфты сцепления и соединительная установлены в одном корпусе, который стыкуется с силовым агрегатом. Задний мост и КПП имеют отдельные корпуса в нижней части, которых находятся картеры для трансмиссионного масла.

Трактор МТЗ-50 оснащается механической коробкой передач, которая и имеет 9 передач (в том числе одна прямая) для движения вперед и одну – назад. В задней части КПП установлен редуктор, обеспечивающий удвоение режимов движения трактора. Управление обоими механизмами осуществляется одним рычагом, при этом вначале производится включение редуктора на повышенный или пониженный диапазон.

Коробка переключения передач трактора МТЗ-50 состоит из следующих частей:

  • корпус с картером;
  • первичный и вторичный вал;
  • передняя и задняя каретка;
  • промежуточный и внутренний вал;
  • ведущие и ведомые шестерни;
  • механизм переключения передач.

Крутящий момент от двигателя через муфты поступает на первичный вал КПП, далее через пары шестерней с разным передаточным числом преобразуется и передается на вторичный вал. Подключение пар шестерней, находящихся в постоянном зацеплении, происходит за счет перемещения кареток по шлицам первичного вала. Удвоение режимов работы трактора обеспечивается за счет применения редуктора.

Ходовая часть

Кинематическая схема трактора МТЗ-50 традиционная для данного типа машин и включает следующие элементы:

  • Главная передача с парой конических шестерней постоянного зацепления. Для снижения шумности применяются шестерни со спиральными зубьями (41 и 12 соответственно), передаточное число 3,42.
  • Дифференциал конический закрытого типа установлен в картере заднего моста и имеет 4 сателлита. Устройство оснащено механизмом блокировки с двумя кулачковыми муфтами, который включается при нажатии на педаль. Деактивация происходит автоматически при снятии ноги с управляющего органа.
  • Конечный передачи установлены в корпусах на концах полуосей и состоят из двух пар цилиндрических шестерней (по одной на каждую сторону). Передаточное число 5,308, зубья прямые, количество 69 и 13 соответственно.

Ведущие задние колеса установлены на ступицах, вращение которых обеспечивается за счет применения роликовых подшипников. В версии трактора МТЗ-50 привод только на задние колеса, в полноприводной модификации предусмотрена раздаточная коробка. Передача усилия на передний мост осуществляется через карданный вал.

Управление трактором осуществляется оператором посредством воздействия на руль, педали и рычаги. Начало движения, маневрирование и замедление сельскохозяйственной машины осуществляется следующими системами:

  • Тормоза. Дисковые, сухого типа, смонтированы на ведущих шестернях конечных передач. Привод гидравлический, управление работой осуществляется воздействием на педель.
  • Рулевое управление. Система состоит из рулевого колеса, редуктора (червячного с передаточным числом 17,5), гидроусилителя, тяг продольной и поперечной и рычагов.

Для снижения управляющих усилий на руле механизм снабжен гидравлическим усилителем раздельно-агрегатного типа. В системе предусмотрен шестеренчатый насос марки НШ-10Е, производительностью не менее 14 л/мин. Исполнительное устройство – цилиндр двойного действия с ходом поршня в 19,5 мм от среднего положения. Управление работой гидроусилителя осуществляется при помощи однозолотникового распределителя, который устанавливается на оси червячного механизма.

Габаритно-массовые показатели

Модель МТЗ-50 «Беларусь» относится к среднеразмерным тракторам, что обеспечивает возможность его использования в помещениях ферм для выполнения разных операций. Основные геометрические и весовые параметры сельскохозяйственной машины:

  1. Длина максимальная (по концам продольных тяг навесного устройства – сзади и противовесов – впереди) – 3815 мм.
  2. Ширина (по концам полуосей задних колес) – 1970 мм.
  3. Высота по крыше кабины – 2485 мм.
  4. База трактора (расстояние между центрами передней и задней оси) – 2370 мм.
  5. Колея передних и задних колес изменяется в пределах от 1200 до 1800 мм.
  6. Минимальный дорожный просвет – 465 мм.
  7. Радиус разворота трактора наименьший при выполнении маневра с подтормаживанием внутренних колес – 2,5 м.
  8. Вес модели конструктивный (в стандартной комплектации без дополнительного оборудования и навесных грузов на колесах и других точках подвески) – 2790 кг.
  9. Масса без эксплуатационных жидкостей с кабиной и каркасом безопасности – 3040 кг.

Геометрические размеры трактора в сочетании с оптимальным весом обуславливают отличные показатели по тяговой вооруженности, проходимости и маневренности. Сельскохозяйственная машина способна разворачиваться с незначительным радиусом траектории. Эта особенность очень цена при выполнении работ на ограниченных по площади площадках в условиях бездорожья.

Кабина трактора МТЗ-50: обзор рабочего места

Управление трактором МТЗ-50 «Беларусь» осуществляется с рабочего места оператора. Располагается оно в закрытой одноместной кабине с обширной площадью остекления, чем обеспечивается хороший обзор для тракториста во всех направлениях. Оператор располагается в подрессоренном кресле, перед которым смонтированы следующие органы управления:

  • Педали: муфты сцепления, управления подачей топлива, блокировки дифференциала, правого и левого тормоза.
  • Рычаги: переключения передач, включения тормозов прицепа, управления задним ВОМ, гидроувеличителя сцепного веса, распределителя гидросистемы.
  • Маховичок регулировки давления подпора.
  • Рулевое колесо с выключателем звукового сигнала и рукояткой переключения указателя поворотов.
  • Приборный щиток, на котором установлены амперметр, указатель давления масла, датчик температуры и лампа освещения индикаторов.
  • Тяга привода защелки горного тормоза.
  • Включатель массы аккумуляторных батарей.
  • Рукоятка переключения заднего вала отбора мощности.

Лобовое стекло кабины трактора оборудовано стеклоочистителем, который приводится в действие вручную при помощи рычага. Для обеспечения нормального микроклимата предусмотрен вентилятор, управляемый отдельным переключателем. Освещение рабочего места осуществляется при помощи плафона, установленного на потолке. В целом кабина для своего времени была достаточно удобной и обеспечивала оператору нормальные условия для работы.

Система навесного оборудования МТЗ-50

Трактор модели МТЗ-50 использовался для выполнения широкого спектра полевых работ при помощи разнообразных агрегатов. Перечень навесного оборудования включает следующие наименования:

  • Плуги 3-х корпусные для вспашки разных типов почв нескольких видов.
  • Косилка измельчитель навесная.
  • Косилка-плющилка прицепная.
  • Сеялки разных типов, в том числе с функцией внесения минеральных удобрений.
  • Сеялки-культиваторы.
  • Комбинированные агрегаты чизельные и почвообрабатывающие.
  • Культиваторы для сплошной обработки почвы.
  • Борона навесная.
  • Агрегаты для внесения жидких удобрений и ядохимикатов.
  • Полуприцепы транспортные и специального назначения.
  • Прицепы и полуприцепы самосвальные.
  • Рассеиватели минеральных удобрений навесные и прицепные.
  • Косилки дисковые и сегментно-пальцевые.
  • Грабли-ворошилки роторного типа.
  • Пресс-подборщики тюковые и рулонные.

Навесное оборудование устанавливается на трактор при помощи специальной системы из тяг. Агрегаты, требующие механического привода, подключаются к валу отбора мощности. Прицепные устройства соединяются с сельскохозяйственной машиной с помощью универсального крюка, расположенного на поперечной тяге подвесной системы.

Модификации трактора МТЗ-50

Минский тракторы завод постоянно совершенствовал свою продукцию и выпускал МТЗ-50 в нескольких вариантах исполнения. Модернизация машины осуществлялась в двух направлениях: улучшение эксплуатационных характеристик и повышение проходимости. Всего помимо базовой версии было выпущено три модификации трактора:

  • МТЗ-50Л с дизелем Д-50Л с электростартером.
  • МТЗ-52. Оснащался силовым агрегатом Д-50 с приводом на все колеса, для чего на место передней балки устанавливался мост и раздаточная коробка. Передача усилия производится через карданный привод с промежуточной опорой. Включение переднего моста возможно в автоматическом режиме или принудительно.
  • МТЗ-52Л является полноприводной версией и отличается от предыдущей модели наличием электрического стартера в системе запуска двигателя.

Трактор МТЗ-50Х1. Хлопководческая модификация

Все модификации максимально унифицированы по основной номенклатуре деталей, узлов и агрегатов. Подобный подход позволяет снизить отпускную цену на конечную продукцию завода и упростить снабжение сельхозпредприятий запасными частями и комплектующими. Полноприводная версия машины имеет лучшие тяговые характеристики и используется в труднопроходимых местностях.

Опыт эксплуатации МТЗ-50. Достоинства и недостатки

Тракторы данной модели разрабатывались исходя из технических требований текущего момента, и для своего времени имели отличные характеристики. МТЗ-50 «Беларусь» имеет ряд преимуществ перед машинами других моделей, в частности:

  • Минимальные издержки на содержание и эксплуатацию трактора.
  • Высокая надежность узлов и агрегатов машины.
  • Достаточная производительность, что позволяет со сравнительно небольшими затратами выполнять значительные объемы работ.
  • Трактор спроектирован для использования в условиях отсутствия дорог с твердым покрытием.
  • Климатическое исполнение машины допускает эксплуатацию зимой и летом при экстремальных значениях температур.
  • Трактор может агрегатироваться с широким спектром навесного оборудования для выполнения сельскохозяйственных и иных работ.

Машина отличается неприхотливостью, простотой в эксплуатации и превосходной ремонтопригодностью. Восстановление работоспособности неисправного трактора возможно в полевых условиях с использованием стандартного набора инструментов. Вместе с тем модель МТЗ-50 имеет ряд особенностей, которые следует учитывать при его применении по назначению:

  • Недостаточная мощность двигателя для выполнения работ на тяжелых почвах.
  • Высокая чувствительность пускового двигателя к качеству бензина.
  • Тракторист должен быть внимателен при выборе режима работы двигателя и передачи.

Учитывая значительный опыт эксплуатации сельскохозяйственных машин данной модели, перечисленные недостатки можно считать несущественными. Механизаторы отмечают неприхотливость, высокую надежность и продуманность конструкции. Машина хорошо себя зарекомендовала в условиях средней полосы и поставлялась после соответствующей доработки в страны с жарким или холодным климатом.

Заключение

Трактор МТЗ-50 «Беларусь» заслужено пользуется популярностью в нашей стране и за рубежом, прежде всего благодаря простоте. Эксплуатация и обслуживание его не требуется высокой квалификации от персонала. О высокой надежности модели говорит тот факт, что, невзирая на прекращение ее выпуска более 20 лет назад достаточное количество машин находятся в эксплуатации и до сих пор.

Трактор МТЗ 50 (Беларус): преимущества и недостатки

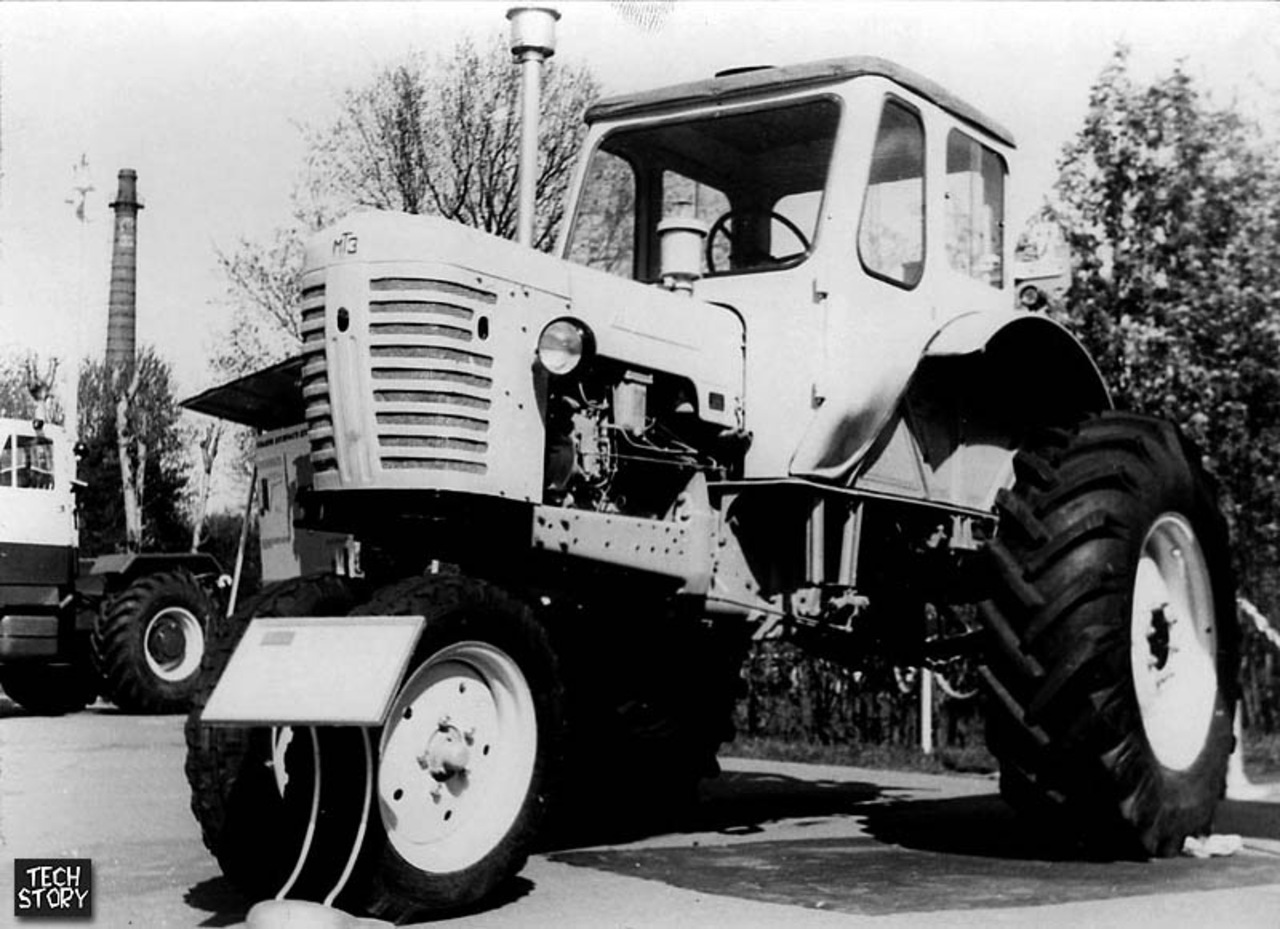

Трактор МТЗ 50

Содержание:

МТЗ 50 относится к поколению послевоенных тракторов. В 1956 году, на Минском тракторном заводе, началась работа над этим трактором. Первая машина сошла с конвейера предприятия в 1958 году. Что примечательно, для этой модели специально разрабатывался дизельный двигатель, он устанавливался практически на все последующие модификации.

После полевых испытаний, которые МТЗ-50 выдержал с честью, было налажено серийное производство машин. Это произошло в 1962 году. Вплоть до 1985 года, машина поставлялась во все республики бывшего Советского Союза. После упомянутого срока, выпуск тракторов «Белорус» серии МТЗ-50, был частично приостановлен. Машины стали выпускаться в ограниченных количествах и предназначались на экспорт. За 17 лет работы производственной линии, эти колёсные трактора успели неплохо зарекомендовать себя в различных производственных и сельскохозяйственных отраслях. Рассмотрим вкратце общие технические характеристики машин из этой серии.

Устройство техники

Двигатель

В базовой комплектации, трактор МТЗ-50 «Белорус» выпускался с четырёхцилиндровым дизельным двигателем Д-50. Этот агрегат выделялся рядным расположением цилиндров и системой жидкостного охлаждения.

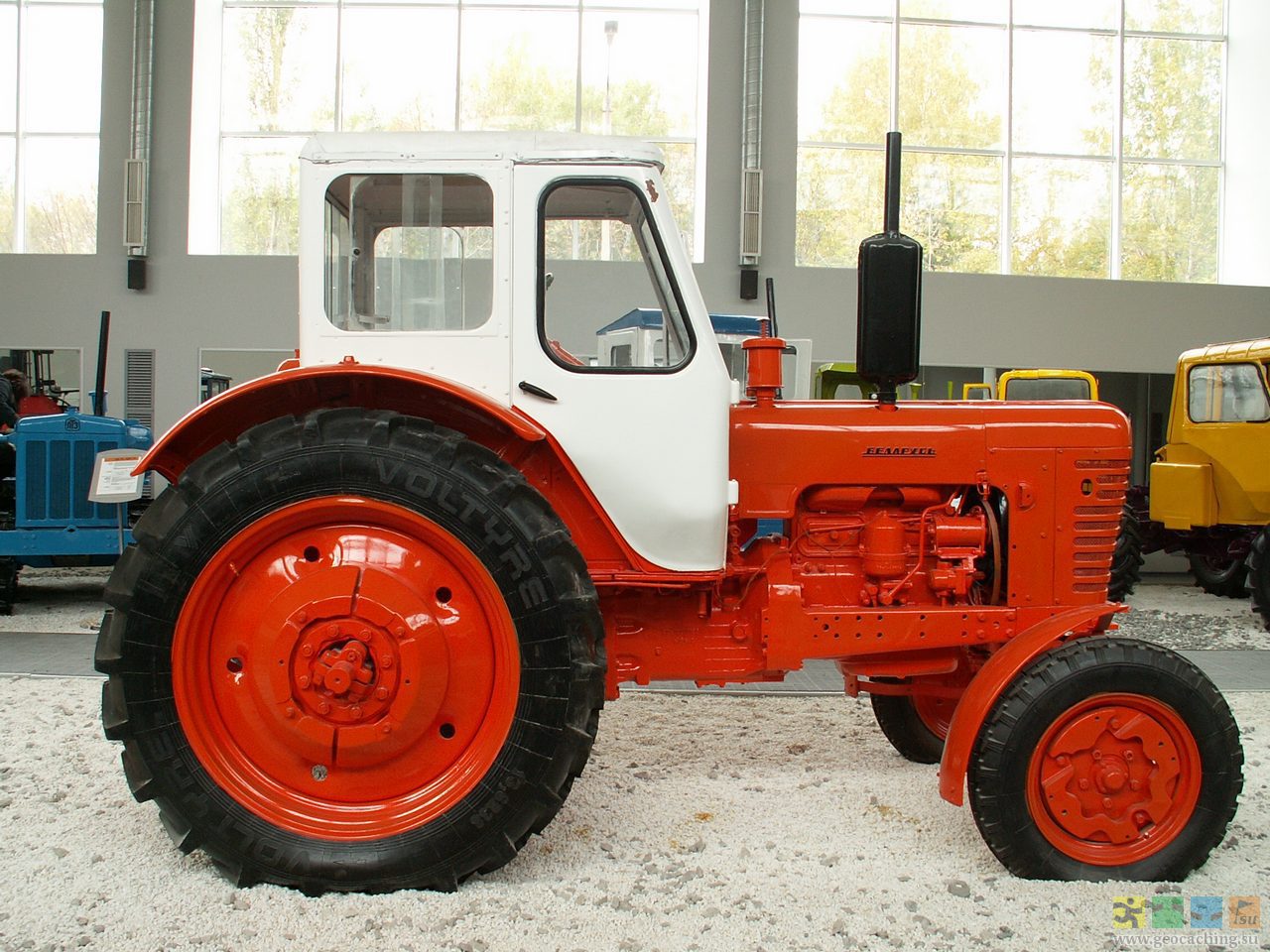

Трактор МТЗ 50

Мощность силовой установки составляет 55 лошадиных сил, рабочий объём – 4,75 литра. Скорость вращения коленвала – 1 700 об/мин. Из достоинств можно отметить неприхотливость двигателя к качеству потребляемой соляры. Расход топлива при пиковых нагрузках – 8 литров в час.

Основной дизель приводится в действие при помощи двигателя предварительного запуска. Это маломощный бензиновый мотор с высоким крутящим моментом. Предусмотрена возможность запуска мотора вручную.

Ходовая часть

Белорус МТЗ-50 — трактор с передними ведущими колёсами. Передняя колёсная пара устанавливается на полужёсткую подвеску. Для лучшей проходимости, передняя подвеска дополнена балансирным мостом.

Задняя подвеска выполнена в жёстком варианте. Передняя и задняя колея могут изменяться по ширине. Задние колёса крепятся к осям при помощи специальных клемм. Это обеспечивает быстрое снятие и замену колёс в случае необходимости.

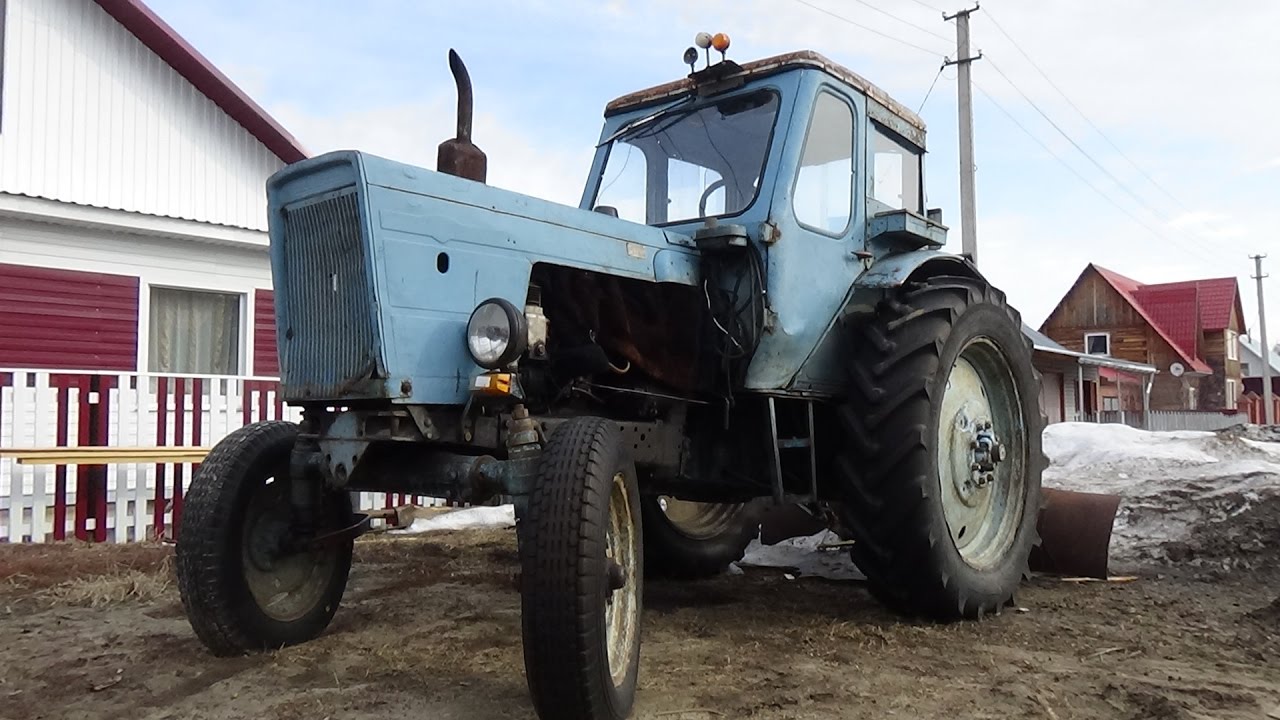

Трактор МТЗ 50

Трансмиссия

Эта модель тракторов «Белорус» оснащается механической схемой трансмиссии. В трансмиссию входит девятиступенчатая коробка передач, однодисковая сухая муфта сцепления замкнутого типа, блокировка дифференциала заднего моста и тормозная система дискового типа.

Коробка передач обеспечивала трактору 9 передних и две задние скорости. Чтобы переключение между различными рабочими режимами происходило без потерь мощности, устанавливался уменьшитель хода комбинированный с увеличителем мощности. Такая схема положительно сказывалась на манёвренности и проходимости трактора.

Кабина

У МТЗ-50 «Белорус» заднее расположение кабины. Рабочее место располагается непосредственно за двигателем. Водительское кресло было подрессорено, это позволяло не испытывать дискомфорта при работе на неровной местности. Кабина была каркасной и цельнометаллической.

Металл был покрыт грунтовкой и специальным порошкообразным красителем. Это повышало сопротивляемость коррозии и позволяло машине работать даже в агрессивной среде.

Внутренняя отделка была выполнена из вибропласта, что обеспечивало защиту от шума и вибраций. Герметичность кабины обеспечивалась за счёт резиновых уплотнителей, которые устанавливались на стёкла.

Технические характеристики:

Масса3 600 кг
Параметры: длина/ширина/высота3 815/1 970/2 550 мм
Диапазон регулируемой колеи1 200-2 100 мм
Клиренс465 мм
Топливный бак, объём130 л
Система гидравлики, объём21 л
Максимальная скорость33 км/час

Обзор модификаций

За время выпуска, МТЗ-50 «Белорус» несколько раз модифицировался. Новые машины имели схожие технические характеристики с базовой моделью, но предназначались для выполнения более сложных работ.

  1. МТЗ-50Х. Эта модификация — продукт совместного производства Минского и Ташкентского тракторных заводов. Модель предназначалась для работы на хлопковых полях, поэтому обладала более высоким дорожным просветом и выпускалась в трёхколёсном варианте.
  2. МТЗ-50В и МТЗ-50Р. Эти машины «Белорус» выпускались на гусеничном ходу и предназначались для работы на виноградниках и рисовых полях.
  3. МТЗ-50Л. Практически точная копия базовой модели, разница заключалась в установке другого двигателя предварительного запуска.
  4. МТЗ-50Н. Низкопрофильный колёсный трактор. Дорожный просвет был уменьшен за счёт установки задних колёс меньшего радиуса.
  5. МТЗ-60, МТЗ-62. Экспортные варианты трактора «Белорус» МТЗ-50. Эти машины оснащались дизельными двигателями СМД-12. Мощность увеличилась до 65 лошадиных сил.

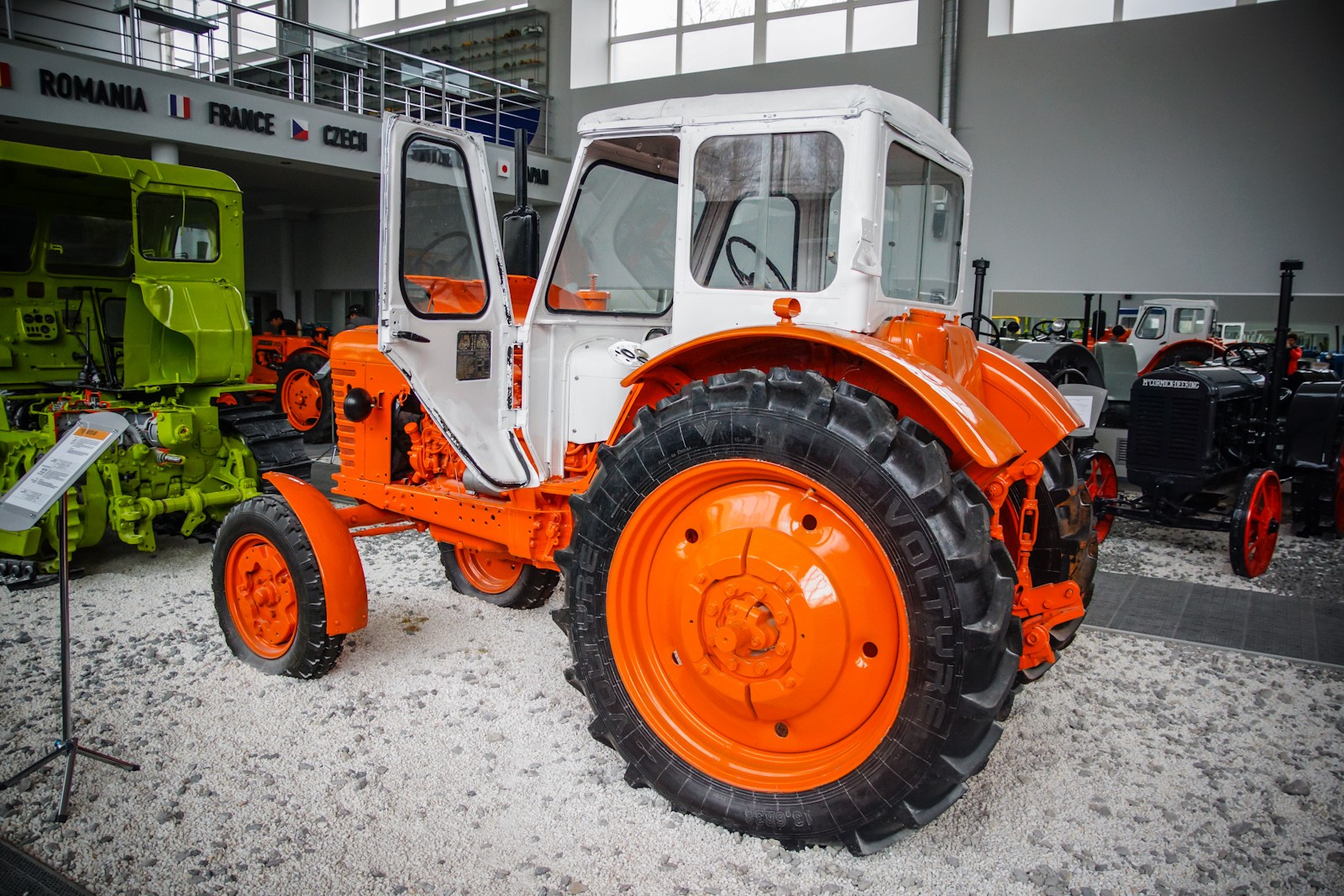

Трактор МТЗ 50

Преимущества и недостатки

Трактор МТЗ-50 «Белорус» относится к тяговому классу 1,4. Машина может работать с различными видами сельскохозяйственного и промышленного навесного оборудования. Благодаря довольно мощному двигателю, трактор отлично справляется с пропашными и уборочными работами.

Рабочий ресурс силового агрегата – 5 000 часов. На практике, дизель Д-50 может отработать гораздо больше времени. Все основные узлы находятся в свободном доступе, поэтому в случае ремонта не нужно разбирать половину машины, чтобы добраться до нужной детали.

Из недостатков можно отметить низкий уровень комфортности кабины. Уплотнители быстро протираются, что разрушает и так невысокую герметичность кабины.

Кондиционер не предусмотрен конструкцией, приходится устанавливать самостоятельно. Система отопления далека от совершенства, поэтому в зимнее время работать практически невозможно.

Хотя производители заявляли, что их детище может работать на топливе любого качества, часто глохнущий двигатель говорит об обратном. Машина не предназначена для работы на больших пространствах, тому виной двигатель, который за всю историю МТЗ-50 «Белорус» ни разу не дорабатывался.

Популярные трактора Беларусь МТЗ-50 и МТЗ-52. Описание, характеристики, видео

Содержание

Описание и применение

Трактора МТЗ-50 и 52 являются популярными сельскохозяйственными машинами на постсоветском пространстве. Отличающиеся надежностью и неприхотливостью, они заслуженно считаются одними из самых востребованных агрегатов для осуществления различного рода работ не только в сельском хозяйстве, но и в других сферах.

Благодаря тому, что модели выпускались продолжительное время, производители старались не только избавить конструкцию от выявленных недостатков, но усовершенствовать ее, используя новейшие методики.

Особое внимание уделялось повышению удобства на рабочем месте водителя и расширению функциональных возможностей за счет использования навесных и прицепных устройств. Трактор Беларусь МТЗ-50 стал родоначальником множества различных конструктивных изменений.

Особенно широкое применение агрегат нашел в сельском хозяйстве, где успешно эксплуатировался для вспашки, боронования, удобрения почвы, посева различных культур. Благодаря возможности подсоединять различные агрегаты, трактор может заменить бульдозер, экскаватор или погрузчик.

Стандартная конструкция подразумевает расположение двигателя спереди, наличие небольших передних колес и увеличенных задних, являющихся ведущими.

С течением времени, кабина и внешний вид трактора изменились. Так, например, другой стала форма капота, увеличилась кабина, для ее производства стали использовать стеклопластик и улучшили панорамный обзор.

Вес трактора составляет 3600 кг., а его габариты – 381х197х247 см.

Сейчас известно несколько модификаций трактора «Беларусь МТЗ-50», которые производились разными заводами:

  • На экспорт отправлялись МТЗ-60 и МТЗ-62;
  • Модель МТЗ-50Х отличалась от других уменьшенным расстояние между передними колесами, которые иногда заменялись одним посередине. Увеличенный клиренс обеспечивал хорошую проходимость. Выпуск производился в Ташкенте.
  • Модель МТЗ-50К имела крутой склон и производилась в Тбилиси.
  • Т-50 и Т-54В предназначались для работы на виноградных хозяйствах. Для обработки рисовых полей использовался МТЗ-50Р.
  • Трактор Беларус МТЗ-52Н обладал низким клиренсом и уменьшенными задними колесами.
  • МТЗ-50Л имел отличие в способе запуска мотора.
  • Трактор Беларусь МТЗ-52 ничем существенным не отличался от своего собрата, кроме увеличенных габаритов и веса. На представленных фото видно, что модели выглядят практически схожими.
  • МТЗ 50
  • МТЗ 52

Двигатель

На трактор ставился 4 цилиндровый, 4,75 литровый дизельный мотор Д-50. Мощность составляла 55 лошадиных сил.

На момент выпуска первых моделей, эти показатели считались самыми лучшими. Расход топлива составлял 8 л/ч, что считалось очень экономичным.

Сейчас, конечно, потребителя сложно удивить такими характеристиками, но трактора достойно служат и по сей час, потому как отличаются легкостью в ремонте и не требовательностью к качеству горючего.

Трансмиссия

На трактор устанавливалась только механическая трансмиссия с однодисковой сухой муфтой сцепления. Коробка передач была 2 диапазонной с 9 скоростями переднего хода и 2 скоростями заднего хода.

За счет использования пониженных передач улучшались маневренных характеристики машины. Блокировка дифференциала осуществлялось нажатием на педаль, которая располагалась в кабине.

У трактора была жесткая задняя подвеска и полужесткая передняя.

Кабина

Расположение кабины позади мотора было стратегическим ходом, так как в таком случае доступ к двигателю неограниченный.

Это значительно облегчало проведение технического осмотра, долив жидкостей и прочее обслуживание. Так как в то время вопрос обеспечения комфорта для водителя стоял далеко не на первом месте, то зачастую люди с высоким ростом испытывали значительные неудобства.

Особенно это становилось заметным при езде по ухабистой дороге, когда кабина подпрыгивала и водитель ударялся головой от потолок.

Но компактность играла на руку в том случае, когда требовалось дотянуться до какого-нибудь прибора управления, что можно было осуществить без видимых усилий.
Кабина крепилась на рессоры, что несколько смягчало колебания на неровной дороге.

Производители постарались обеспечить достаточный уровень звукоизоляции. Однако, резиновые прокладки в дверях и окнах отличались невысоким качеством.

Они быстро изнашивались и приходили в негодность. Отопительная система работала слабо и практически не приносила желаемого результата.

Технические характеристики

  1. Масса конструкционная- 3130 кг
  2. База -2370 мм
  3. Габаритные размеры- 3815x1970x2550мм
  4. Колея по передним колесам 1200-1800мм
  5. Колея по задним колесам 1400-2100мм
  6. Дорожный просвет-465мм
  7. Емкость топливного бака-130 л
  8. Максимальная скорость движения 33км/ч
  9. Двигатель 4-х тактный, дизельный
  10. Число цилиндров-4
  11. Рабочий объем 4,75л
  12. Мощность 41 кВт (55л. с.)
  13. Запас крутящего момента-15%
  14. Удельный расход топлива при эксплуатационной мощности 8 л/ч
  15. Муфта сцепления сухая, однодисковая, постоянно замкнутая
  16. Коробка передач девятиступенчатая двухдиапазонная
  17. Число передач вперед 9; Число передач назад 2
  18. Тормоза Дисковые; Тип задней ГНС Раздельно-агрегатная
  19. Максимальное давление 20 МПа
  20. Производительность насоса гидросистемы 45 МПа
  21. Колесная формула 4К2

Виды навесного оборудования

Чтобы расширить область применения тракторов, можно использовать следующее навесное оборудование:

  • Погрузчики;
  • Отвалы;
  • Щетки;
  • Косилки;
  • Грабли;
  • Ворошилки;
  • Разбрасыватели;
  • Ковши.

Особенности эксплуатации

Для гидросистемы тракторов МТЗ 50 и 52 используются масла моторные марки М-8Г и М-10Г, а для картера дизеля — М-8ДМ и М-10ДМ.

В качестве смазки используется Литол.

Обкатка

В случае долгого простоя трактора, необходимо провести его обкатку. При проведении данной процедуры все детали машины прирабатываются, а смазка поступает во все узлы.

Сама обкатка не требует значительных затрат усилий от механика, но благодаря этому значительно продлевается эксплуатационный ресурс деталей, а также предотвращается возникновение поломок.

В первое время, которое занимает около 20 моточасов, нагрузка на мотор не должна превышать 50 % от полной мощности.

Важно следить за тем, чтобы температура нагрева корпусных деталей не превышала 70 градусов.

В течении всего времени проведения обкатки необходимо ежесменно проводить технический осмотр по всем правилам.

После завершения обкатки необходимо выполнить ряд действий:

  1. Очистить трактор от загрязнений;
  2. Заменить масло во всех системах;
  3. Смазать узлы и механизмы;
  4. Заменить масляный фильтр мотора и гидросистемы навески;
  5. Промыть фильтр топливного бака;
  6. Проверить ход педалей сцепления и тормоза;
  7. Удостовериться в надежности всех креплений;
  8. Проверить давление в шинах

Основные неисправности

Трактора Беларусь МТЗ 50 и 52 отличается легкостью в ремонте и заменяемостью деталей.

Ниже представлены основные неисправности:

  • Двигатель не запускается из-за присутствия воздуха в топливной системе или неисправности топливного насоса.
  • Часто возникает засорение фильтрующих элементов.
  • При использовании некачественного топлива, мотор может вести себя нестабильно.
  • Не правильно отрегулированы зазоры между клапанами.
  • Возникновение синего дыма при выхлопе происходит из-за попадания масла в камеру сгорания.
  • Перегрев двигателя.
  • При включении передач возникают шумы.
  • В тормозной системе изнашиваются накладки соединительных дисков.
  • Видеообзор

    Следующий видео обзор демонстрирует, как осуществляется вспашка на тракторе МТЗ-50

    Отзывы владельцев

    Евгений:
    «Трактор считается одной из самых удачных моделей среди всех представленных на рынке сельхозтехники. Отличный двигатель, который имеет мощность в 55 лошадей. С его помощью можно делать все сельхозработы, которые необходимы в своем хозяйстве. Существенных недостатков, о которых стоило бы упомянуть я не нашел.» Гена:
    «Несмотря на то, что трактору 9 лет, работает как новенький. Сколько мне на нем пришлось отпахать неизвестно, но справляется со всеми работами, такими как вспашка, посев, сенокос. Ремонт производим на месте, так как конструкция проста, а при наличии огромного количества справочного материала и уже накопленного опыта, проблем не возникает. Радует надежность силового агрегата.»

    Если вы являетесь владельцем трактора МТЗ-50 или вам приходилось на нем работать, то предлагаем оставить отзыв для того, чтобы наши читатели смогли ознакомиться с достоинствами и недостатками представленной модели.

Универсально-пропашной трактор МТЗ-50 | carakoom.com

Детище Минского тракторного завода, МТЗ-50, - одна из самых удачных и самых распространенных конструкций трактора в СССР. Эту модель и ее модификации выпускали с 1962 по 1985 год - более 20 лет!

Колесный трактор общего назначения потому и носил такое имя, и был так востребован, что его можно было применять для пахоты легких и средних почв, предпосевной обработки, посева и уборки зерновых культур, обработки пропашных культур и транспортных работ. Компоновка машины была традиционной для всего семейства МТЗ: переднее расположение двигателя, полурамная конструкция с несущими картерами узлов трансмиссии, передние колеса - направляющие, уменьшенного диаметра, задние - ведущие, увеличенного диаметра.

История создания МТЗ-50

С самого начала выпуска своего фирменного универсально-пропашного трактора - МТЗ - конструкторы Минского тракторного завода постоянно занимались его улучшением. В 1950-е годы один за другим выходили в свет модернизированные варианты: МТЗ-5 и МТЗ-7. Однако параллельно шла работа над новой базовой моделью «Беларуса».

Отдел главного конструктора Минского тракторного завода совместно с Научным автотракторным институтом разработали техническое задание на проектирование нового пропашного трактора - МТЗ-50. 6 апреля 1956 года техническое задание рассмотрели и апробировали техническое управление Министерства тракторного и сельскохозяйственного машиностроения СССР и Главное управление тракторной промышленности (Главтракторопром).

Технический проект трактора был завершен в 1957 году и одобрен в головном Научном автотракторном институте. Через год экспериментальный цех Отдела главного конструктора выпустил несколько опытных образцов трактора под маркой МТЗ-50. Испытания проходили на государственных машиностроительных станциях, в колхозе имени Кирова Воронежской области и в колхозе имени XX съезда КПСС (УССР). По результатам испытаний научно-технический совет ВО «Сельхозтехника» рекомендовал колесный универсально-пропашной трактор класса 1,4 «Беларус» МТЗ-50 к серийному производству.

На базе трактора МТЗ-50 коллективом конструкторов завода была разработана модификация высокой проходимости с четырьмя ведущими колесами - МТЗ-52. Эта машина дополнила базовую модель, расширила область ее применения на сельскохозяйственных и транспортных работах, особенно в условиях повышенной влажности почвы.

Успех на международных выставках

Новая машина приобрела высокую конкурентоспособность на мировом рынке. На международных выставках и ярмарках в 1965-1969 годах трактору МТЗ-50 и его модификациям присудили пять золотых и несколько медалей другого достоинства, а также дипломы. Пакистан и Мексика организовали у себя производство трактора МЗ-50. Тракторы «Беларус» МТЗ-50 и МТЗ-52 экспортировались более чем в 70 стран мира: Вьетнам, Германию, Венгрию, Югославию, Пакистан, Францию, Финляндию, Италию, Бельгию, Судан, Грецию, Алжир, Англию, США, Канаду, Данию, Австралию, Норвегию, Швецию и др.

Преимущества новой модели

Трактор МТЗ-50 оснастили дизельным двигателем мощностью 55 л. с., вес машины снизился по сравнению с МТЗ-5МЛ более чем на 400 кг. В трансмиссии трактора была использована 9-скоростная коробка передач, 4-ходовая, с прямой передачей и редуктором. Диапазон скоростей от 1,65 до 25 км/ч дал возможность более эффективно использовать мощность двигателя. Трактор оборудовали раздельно-агрегатной гидравлической навесной системой, гидравлическим догружателем ведущих колес, с помощью которого часть массы навесных машин может передаваться на задние колеса, чем снижается буксование при выполнении энергоемких работ; гидроусилителем руля; гидрофи-цированным крюком.

Для агрегатирования трактора с широким комплексом сельскохозяйственных машин и транспортными прицепами с активной осью он оснащен задним, передним и боковым валами отбора мощности. Задний и передний валы имеют независимый привод. Кроме этого, задний вал снабжен синхронным приводом, что дает возможность работать с полуприцепами, имеющими активный ведущий мост. Трактор оборудован съемной кабиной.

Запуск в производство

Минскому тракторному заводу удалось перейти к выпуску тракторов «Беларус» МТЗ-50 без остановки производства. Это верный показатель слаженной работы. Перестройка производства, переход на новую продукцию в условиях предприятия, где ежегодно выпускаются десятки тысяч машин, - дело необычайной сложности. Впервые в отрасли был разработан и внедрен гидроусилитель рулевого управления.

Конструкторское бюро (КБ) гидравлических систем возглавлял П. Я. Прицкер, кандидат технических наук, первый заместитель главного конструктора Минского тракторного завода, лауреат Государственной премии. КБ агрегатирования, которое возглавлял инженер-конструктор Б. Б. Хина, проводило технико-экономический анализ и расчеты по эффективности каждого агрегата. Совместно со Всесоюзным институтом сельскохозяйственного машиностроения (ВИСХМ) и Научным автотракторным институтом (НАТИ) разрабатывались специальные методики расчетов, которые можно было в перспективе применить для ЭВМ.

КБ электрооборудования и приборов возглавлял прибывший с авиационного завода опытный инженер Л. Я. Трембовольский. Специализированные инженерные расчеты выполняли инженеры Н. 3. Семенов, И. Н. Ружанская, И. Л. Пескина, Б. Довгаль, В.Я. Рубенчики др. Огромная подготовительная работа, проведенная на заводе, смелые организационные и технические решения, невзирая на некоторые недоработки, дали возможность быстро увеличивать темп производства тракторов сразу после перехода на новую модель и восполнить неизбежные потери.

Как это происходило, свидетельствует среднесуточный выпуск машин по месяцам 1962 года: январь - 40 штук, февраль - 103, март -137, апрель и май - по 151, декабрь - 191. Для сравнения: когда американская автомобильная компания «Дженерал Моторе» при переходе на изготовление новой модели автомобиля остановила производство на полтора месяца, она потеряла 420% месячного выпуска машин.

Семейство МТЗ-50

На основе МТЗ-50 создано семейство унифицированных модификаций различного назначения: хлопководческая (МТЗ-50Х), крутосклонная, полугусеничная, гусеничные - виноградниковая (Т-54В), лесохозяйственная (Т-54Л) и свекловодческая (Т-54С).

В 1960 году на заводе прорабатывали конструкцию МТЗ-50 на полугусеничном ходу. Трактор был дополнен резинометаллическими гусеницами. Эффективность полугусеничного хода была подтверждена испытаниями, проведенными в различных регионах страны. Полугусеничный ход поручили изготавливать филиалу МТЗ - Бобруйскому заводу тракторных двигателей и агрегатов.

Трактор МТЗ-50Х предназначался для возделывания и уборки хлопчатника в четырехрядной системе машин с междурядьями 90 см. Он принципиально отличался от МТЗ-50 конструкцией передней оси (имел одно ведущее колесо). Был также изменен узел конечных передач с дополнительными редукторами. Начатое в 1969 году серийное производство трактора МТЗ-50Х продолжалось до 1977 года, а затем было передано Ташкентскому тракторному заводу.

Гусеничные варианты

На базе трактора МТЗ-50 были созданы три гусеничные модификации, причем узловая унификация с трактором МТЗ-50 составляла более 62 %. В 1967 году был запущен в производство базовый вариант трактора Т-54В в двух модификациях: Т-54В-С1, с шириной колеи 950 мм, для возделывания виноградников с междурядьями 1,8 м и более, и Т-54В-С2, с шириной колеи 850 мм, для возделывания виноградников с междурядьями 1,5 м.

В 1968 году началось производство трактора Т-54Л для лесохозяйственных работ. Он был оборудован защитными устройствами, ограждающими кабину, радиатор, картер двигателя и трансмиссию от повреждений при работе в лесу. Трактор Т-54С (свекловодческая модель) увидел свет в 1971-1972 годах. Все три гусеничные модели выпускал Кишиневский тракторный завод.

Подпишись на наш Telegram-канал

Трактор МТЗ-50 | Сельскохозяйственная техника АО ММЗ

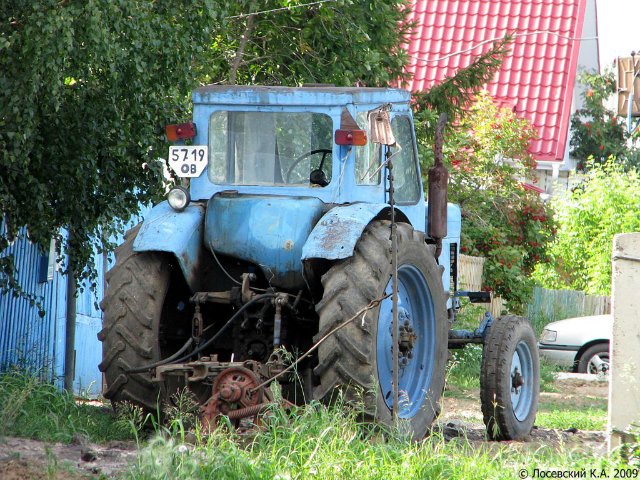

МТЗ-50 «Беларусь», (МТЗ-52 «Беларусь») — марка колёсных универсальных сельскохозяйственных тракторов, выпускавшихся Минским тракторным заводом с 1962 года по 1985 годы.

Проект, г    1957
Конструктор    Группа инженеров
Выпускался, гг.    1962 - 1985
Производитель    МТЗ
Экземпляры    1 256 800 (на 1995 г.)
Назначение    универсальный
Тип движителя    колёсный
Тяговый класс, тс    1,4
Рабочая скорость, км/ч    22
Транспортная скорость, км/ч    33
Полная масса, т    3,66
Эксплуатационная масса, т    3,43

Расположение
Кабина    сзади трактора, закрытая
Двигатель    расположение переднее

Основные размеры
Длина, мм    3810
Ширина, мм    1970
Высота, мм    2470
База, мм    1200
Колея, мм    1800
Дорожный (агротехнический) просвет, мм    465

Двигатель
Обозначение по ГОСТ    4Ч11/12,5
Марка двигателя    Д-50
Мощность, л. с. (кВт)    55 (41)

Подвеска и управление
Тип подвески    балансирная, жёсткая
Способ управления поворотом    передними колёсами
Тормоза    дисковые

Оборудование
Гидрооборудование    раздельно-агрегатная система
Пневмооборудование    для привода тормозов прицепа (на части тракторов)
Электрооборудование    Напряжение - 12 В

Модельный ряд
Базовая модель    МТЗ-5
Последующая модель    МТЗ-80

Технические характеристики МТЗ-50

Оснащённость и технические характеристики трактора МТЗ-50 и его модификаций могут и в настоящее время соответствовать запросам малых фермерских хозяйств и небольших предприятий. Экономичность расхода топлива составит конкуренцию некоторым современным тракторам.

Колёсные тракторы «Беларусь» семейства МТЗ-50, МТЗ-52 — это универсальные сельскохозяйственные тракторы класса 1,4 т, на которые устанавливались дизельные двигатели Д-50 (50Л) с электростартёром или пусковым двухтактным бензиновым двигателем соответственно.

Трактор сконструирован по нормальной схеме и имеет полурамную конструкцию. Полурама выполнена из двух швеллеров, соединённых между собой передним литым брусом.

Собственно остов трактора состоит из полурамы и трёх агрегатов: муфты сцепления, коробки передач и заднего моста. В передней части остова смонтирован двигатель со вспомогательным оборудованием и радиатор системы охлаждения. Двигатель крепится при помощи шарнирных опор к переднему брусу полурамы и закрыт облицовкой аллигаторного типа с возможностью откидывать её вперёд по ходу трактора.

Непосредственно за двигателем расположены механизмы силовой передачи трактора: муфта сцепления, коробка передач и задний мост, на корпусе которого закреплены механизмы тормозов и установлен вал отбора мощности (ВОМ) а также механизм задней навески гидравлической системы.

Гидравлическая система — раздельно-агрегатная. Насос гидросистемы получает вращение от двигателя через шестерни привода ВОМ. На корпусе муфты сцепления закреплён масляный бак и корпус гидроагрегатов (распределитель, гидроувеличитель сцепного веса). Для работы с прицепными машинами на продольных тягах задней навески установлена поперечина со стандартной прицепной вилкой.

Агротехническая колея переменная и может регулироваться в пределах 1200—1800 мм. Передние малые управляемые и задние колёса большого диаметра защищены крыльями.

Двигатель

На трактора семейства МТЗ-50 (50Л, 50X), МТЗ-52 (52Л) устанавливались дизельные атмосферные двигатели Д-50 и Д-50Л номинальной мощностью 41 кВт (55 л. с.). Двигатели различались лишь системами пуска. Д-50 имел систему пуска от электростартера, а Д-50Л — от двухтактного бензинового двигателя (пускача).

Конструкция узлов и механизмов двигателя была рассчитана на работу без капитального ремонта до 5000 мото-часов при условии правильной эксплуатации и своевременного обслуживания.

Двигатели четырёхтактные, четырёхцилиндровые рядные с водяным охлаждением и вихревой камерой.

Силовая передача

Силовая передача трактора служит для передачи вращения коленчатого вала двигателя к ведущим колёсам и включает в себя следующие механизмы:

  • муфта сцепления
  • соединительная муфта
  • коробка передач
  • задний мост

Муфта сцепления сухая, однодисковая, постоянно замкнутая. Коробка передач 9-ступенчатая (9 передач для движения вперёд и 2 передачи для движения назад). Для переключения на пониженные передачи используется специальный вал. Задний мост имеет дифференциал с функцией блокировки. Управление блокировкой механическое с помощью педали расположенной на полу кабины

Ходовая система и рулевое управление

Подвеска задних колес — жёсткая. На передних колесах используется полужесткая подвеска, имеется специальный балансирный мост.

Задние колеса соединены с осями при помощи «клеммовидных соединений», что позволяет при необходимости без затруднений отсоединить их и позволяет бесступенчато изменять ширину колеи в пределах 1400—2100 мм. Колея передних колёс также регулируется в пределах 1200—1800, но ступенчато, с шагом 100 мм. Дорожный просвет 465 мм. Тормозные механизмы дисковые. Управление поворотом — передними колёсами. Имеется гидроусилитель рулевого управления.

Раздельно - агрегатная гидравлическая система

Трактор оборудован раздельно-агрегатной гидравлической системой, включающей в себя шестерёнчатый насос НШ-32, приводимый от двигателя, трёхсекционный золотниково-клапанный гидрораспределитель, гидроцилиндр управления навесным оборудованием.

Электрооборудование

Электрооборудование состоит из следующих основных частей и агрегатов:

  • генератор;
  • стартёр;
  • стартёр пускового двигателя постоянного тока, номинальное напряжение на выходе — 12 В;
  • свечи накаливания — СНД-100-Б3, максимальный рабочий ток — 50 А, рабочее напряжение, подводимое к свече — 1,4 В, сопротивление — 0,02 Ом;
  • система зажигания.

Модификации МТЗ-50

За годы выпуска, конструкция трактора неоднократно модернизировалась. Для нужд народного хозяйства выпускались специальные модификации:

  • МТЗ-60 и МТЗ-62 — с двигателем СМД-12, мощностью 65 л. с. — (выпускалась в основном на экспорт)
  • МТЗ-50Х — высококлиренсная хлопководческая, с одним передним колесом или двумя сближенными колёсами (выпускалась совместно с Ташкентским тракторным заводом)
  • МТЗ-50К (Т-50К) — крутосклонная колёсная, выпускалась в Тбилиси.
  • Т-50В и Т-54В — гусеничная, для работы в виноградниках.
  • МТЗ-50Р — полугусеничная, для работы на рисовых чеках.
  • МТЗ-52Н — низкоклиренсная, (задние колёса уменьшенного размера, балочный передний мост вместо портального).
  • МТЗ-50Л — отличался от МТЗ-50 пусковым устройством двигателя.

За годы выпуска менялся внешний вид и конструкция кабины, хотя индексация оставалась без изменений

  • В начале 1960-х годов с полукруглой решёткой радиатора и бескаркасной кабиной с брезентовой крышей
  • С конца 1960-х годов с прямоугольной решёткой радиатора
  • В 1970-х годах — с изменённым внешним видом капота
  • В конце 1970-х годов — с каркасной кабиной увеличенного размера и стеклопластиковой крышей.

Мтз 50 - Транспорт - OLX.ua

89892 грн.

Договорная

Турбов Сегодня 15:41

Без фото

Мтз-80 50

Транспорт »Сельхозтехника

4214 грн.

Договорная

Ивано-Франковск 26 янв.

84274 грн.

Договорная

Кременчуг 19 янв.

100 000 грн.

Договорная

Кропивницкий, Подольский 15 янв.

Запорожье, Александровский 9 янв.

История продукции: Минский тракторный завод

Плуг «2ПФ-55»

В предвоенные годы колхозы и совхозы Белоруссии отличались развитым животноводством.Большинство колхозов имело по 2-3 фермы с многочисленным поголовьем скота. Но многие районы испытывали трудности с кормами. Чтобы укрепить кормовую базу животноводства, колхозы республики стали на путь массового проведения мелиорации торфяных болот для использования торфяников под посевы сельскохозяйственных культур. После осушения болот их необходимо вспахать. Для чего необходим болотный плуг. Его особенность по сравнению с обычными плугами состоит в том, что он должен пахать на глубину 30-35 см и делать полный оборот пласта, т.е. на 180 °.

Болотный плуг должен быть более прочным и рассчитан для особо тяжелых условий работы на болоте, где при вспашке часто встречаются скрытые корчи, погребенный лес и прочие корневища растений. Так в 1947 году конструктором Константином Дмитриевичем Фомичевым был создан плуг «2ПФ-55». На испытаниях в том же году он показал хорошие результаты. Плуг был рассчитан для работы с тракторами отечественного производства «НАТИ» и «КД-35». В соответствии с решением ЦК КП (б) и Совета Министров к весне 1948 года минскому тракторному заводу необходимо было собрать 150 плугов.Таким образом болотный плуг стал первой продукцией восстанавливающегося тракторного завода. Массовая сборка двухлемешного плуга «2ПФ-55» началась в ремонтно-механическом цеху 24 марта 1948 года. Всего было собрано и отгружено 292 болотных плуга.

Двигатель «ПД-10»

В первые годы после войны Минскому тракторному заводу в качестве объекта для производства определили гусеничный сельскохозяйственный трактор «Кировец КД-35». Его сконструировали на Липецком тракторном заводе и во Всероссийском научно-исследовательском автотракторном институте «НИТИ».Трактор «КД-35»; предназначен для выполнения работ общего назначения с прицепными сельскохозяйственными машинами и орудиями - плугом, дисковыми и другими боронами, сеялками. Для сноповязалки, косилки, безмоторного комбайна, а также привода стационарных машин, трактор имел задний вал отбора мощности, приводной шкив.
Однако сначала предстояло освоить производство пусковых двигателей. Эта задача была не из легких. Ведь для ее решений необходимо было выполнить 700 различных операций на станках и установках.К празднику 31-й годовщины Октября был собран первый двигатель ПД-10.
С каждым днем ​​завод набирал силу. В 1949 году было собрано уже 5008 пусковых двигателей, а в 1950 году - 23107. Параллельно шло освоение производства дизель-мотора.

Трактор «КД-35»

В 1950 году были введены в эксплуатацию прессовый, ремонтно-механический, ремонтно-литейный цехи и сдан под чугуно-литейный цех. На площадях цеха топливной аппаратуры был временно организован тракторосборочный цех.В этом же году коллективу завода необходимо было закончить все работы, связанные с освоением и подготовкой тракторов и дизель-моторов, полностью сдать в эксплуатацию все производственные корпуса производства, построить 16000 м 2 домов, здание ремесленного училища и школы в районе Слепянки, закончить сооружение подземных коммуникаций на промышленной площадке, провести водопровод и канализацию в жилом поселке, достроить трамвайную линию, проложить новые дороги, тротуары.
День 4 ноября 1950 года был отмечен в летописи трудовых подвигов белорусских тракторостроителей как день начала серийного выпуска тракторов КД-35.

Первенец минских тракторостроителей пользовался большим и заслуженным успехом у тружеников полей. Трактора КД-35 были установлены 4-цилиндровыми дизельными двигателями мощностью 37 л.с. двигатель отличался экономичностью. Так, на один гектар пахоты при средних условиях он расходовал 13 кг горючего. Топливный бак трактора вмещал топлива на 10 часов бесперебойной работы. Опытные образцы машины за 10 часов вспахивали до 6 гектаров земли.

Выпускался трактор заводом недолго, всего 9 месяцев, до августа 1951 года.За это время с конвейера сошло 406 машин. Производство же дизельных и пусковых двигателей для КД-35 на заводе не прекращалось. Они поставлялись Липецкому тракторному заводу. В дальнейшем этот двигатель был применен на колесном универсальном пропашном тракторе, над которыми заводские конструкторы работали уже с 1948 года.

МТЗ-1 и МТЗ-2

В мае 1948 г. на завод поступил проект технических требований сельского хозяйства СССР на проектирование трактора. В соответствии с приказом министра автомобильной и тракторной промышленности СССР от 31 мая 1948 г.№140 проекту коллективу завода было поручено проектировать универсальный колесный трактор с дизельным двигателем мощностью 37 лошадиных сил. Впервые в стране создавался трактор с гидронавесной системой, позволяющей обходиться без прицепщика.

Октябрь 1948 года ОГК закончил эскизно-технический проект трактора (в двух модификациях). «Беларус» предназначался для работы с навесными, полунавесными и прицепными сельскохозяйственными машинами. Конструкция трактора была выполнена в двух модификациях: МТЗ-2 - для междурядной обработки низкостебельных культур с совпадающим следом передних и задних колес и МТЗ-1 - для обработки культурных со сближенными передними колесами.Работа тракторава предусмотрена на колесах двух вариантов: резиновых баллонах низкого давления и колесах с жестким стальным ободом со шпорами. Трактор имеет независимый привод вала отбора мощности, гидравлическую систему для подъема навесных орудий, снабжен съемным регулируемым прицепным приспособлением.

День 18 июля 1949 года стал знаменательным для всех тракторозаводцев. Из ворот экспериментального цеха вышел первый белорусский колесный трактор заводской конструкции. Опытный образец колесного трактора стал причиной создания серийной машины МТЗ-2.

В 1949 году было выпущено 7 опытных образцов, которые подверглись длительным заводским испытаниям.

Исторической датой для коллектива завода стал 1953 год, когда 14 октября на главном конвейере закончилась сборка тракторов МТЗ-1 и МТЗ-2, созданных заводскими конструкторами. Эти машины определяли всю дальнейшую специализацию завода на выпуске колесных универсально-пропашных тракторов.

КТ-12 и КТ-12А

Весной 1951 года коллектив МТЗ получил очень важное задание - освоить производство трелевочных тракторов, большую потребность в испытывала лесозаготовительная отрасль.

Газогенераторный трактор КТ-12 - специальная гусеничная машина, предназначенная для трелевки леса. Он появился в СССР в первые послевоенные годы. Аналогов ему не было ни в одной стране мира. Раньше трелевка осуществлялась гужевым транспортом (на лошадях), ручными или механическими лебедками. Трактор КТ-12 создали конструкторы Кировского завода в Ленинграде в содружестве с учеными Ленинградской лесотехнической академии. Трактор КТ-12 выпускался на Кировском заводе до 1951 года. Теперь следовало наладить его производство на Минском тракторном заводе.На решение всех организационных вопросов было отведено всего три месяца. Так за короткую историю своего существования МТЗ пришлось осваивать вторую (после КД-35) машину, да к тому же не конструкции.

15 августа 1951 года с главного конвейера тракторосборочного цеха сошла первая партия трелевочных машин КТ-12. В процессе производства трактор подвергался модернизации, направленной на повышение эксплуатационных качеств машины. За короткий срок заводские конструкторы, изменив ряд узлов и деталей увеличили гарантийный срок работы машины в 1,5 раза.

ТДТ-40

В начале 50-х годов Министерство лесной промышленности СССР констатировало, что КТ-12А со своей газогенераторной установкой не соответствует требованиям повышения.
Учитывая недостатки трактора, министерство решило отказаться от этой машины вообще и поставило вопрос о создании вместо него нового, более надежного трелев трактора мощностью 60 л.с.

Проанализировав ситуацию, конструкторы и руководство МТЗ признали целесообразность создания более мощного трелевочного трактора, однако и высказали мнение: один мощный класс трактора для зон на всех лесоразработках будет неэкономичен.Необходимо было сконструировать трелевочный трактор средней мощности, который можно создать на базе КТ-12А, установив на нем дизельный двигатель колесного трактора «Беларус».

В 1954 году разработали конструкцию такого трактора, присвоив ему марку ТДТ-40. Трактор предназначался для вывозки хлыстов непосредственно из лесосеки. Кроме трелевки леса он был незаменим на лесоповале, на всевозможных транспортных работах в условиях бездорожья. По результатам эксплуатационных испытаний в 1955 году межведомственная комиссия констатировала, что трактор ТДТ-40 очень нужен для Министерства лесной промышленности СССР и целесообразно в короткие сроки наладить его производство. По решению Министерства тракторного и сельскохозяйственного машиностроения СССР с мая 1956 года на МТЗ началось серийное производство дизельных тракторов ТДТ-40. К концу года их число достигло 3430. В этом же году были закончены конструкторские работы и изготовлены первые опытные дизели Д-50 для перспективного трактора. Новый двигатель превышал свою мощность предшественника на 10 л.с., был меньше по габаритам и на 350 кг легче.

ТДТ-54

Для работы в лесных массивах Урала, Сибири и Дальнего Востока требовались более мощные трелевочные тракторы, нежели ТДТ-40.Проект трактора Министерство автотракторной промышленности поручило разработать конструкторам Минского тракторного завода совместно с Научно-исследовательским автотракторным институтом (НАТИ) по техническим требованиям Министерства лесной промышленности СССР. Первоначально трактору присвоили марку ТДТ-54. Для производительности применили дизельный двигатель Д-54 мощностью 54 л.с. трактора ДТ-54 Харьковского тракторного завода.

После того как трелевочный трактор ТДТ-54 получил «добро» Государственной комиссии на серийное производство был произведен детальный анализ каждого узла.В результате было решено провести модернизацию сообщества его узлов. Помимо этого дизель Д-54 форсирован до мощности 60 л.с. и как следствие трактор получил новое наименование ТДТ-60. Четыре его опытных образца в 1956 году прошли все контрольные государственные испытания в производственных условиях в Вахтанском леспромхозе Горьковской области.

Одновременное производство двух совершенно разных конструкций и назначений тракторов МТЗ-2 и ТДТ-40 ставило завод в трудное положение.Завод не имеет возможности одновременно два разных производства: по выпуску трактора МТЗ-2, крайне нужного сельскому хозяйству, и трактора ТДТ-40, в котором было заинтересовано Министерство лесной промышленности СССР.

Технико-экономические расчеты показали, что Минскому заводу необходимо специализироваться на производстве колесных универсально-пропашных сельскохозяйственных тракторов.

Руководство завода внесло в министерство предложение - прекратить на МТЗ выпуск трактора ТДТ-40, передав его заводу в Карелии, а разработанную модель ТДТ-60 - Алтайскому тракторному заводу.Постановлением правительства СССР от 30 января 1956 года для тракторов ТДТ-40 главству тракторного производства и сельскохозяйственного машиностроения СССР был передан Онежский машиностроительный завод в Петрозаводске. До этого он находился в ведении Министерства лесной промышленности СССР. В 1957 году, без прекращения производства ТДТ-40 на МТЗ, началось освоение трактора на Онежском тракторном заводе. Всего до 1958 года МТЗ выпустил 12977 тракторов ТДТ-40. В 1957 году трактор ТДТ-60 поставили на серийное производство на Алтайском тракторном заводе.На этом закончилась история трелевочных тракторов на МТЗ, где в течение 7 лет они выпускались параллельно с колесными.

МТЗ-5

Шло время, а вместе с ним росли требования к выпускаемому трактору МТЗ-2. У него была низкая транспортная скорость (13км / ч), недостаточное число передач. Трактор стал отставать по показателям топливной экономичности и материалоемкости. Требовалось повысить надежность и ресурс машины. Обобщив опыт эксплуатации тракторов МТЗ-2, учитывая состояние и уровень тракторостроения, коллектив конструкторов завода в 1955-1956 гг.провел работы по коренной модернизации машины.

Это позволяет не только устранить недостатки, но и расширить область машин, улучшить технико-экономические показатели. Так появились новые модели трактора «Беларус»: МТЗ-5 (образец 1956 года). МТЗ-5М и МТЗ-5Л (образцы 1957 года). МТЗ-5 обладает большой универсальностью, имеет независимый привод отбора мощности, более мощный и экономичный двигатель, гидравлическую навесную систему с выносными цилиндрами.

МТЗ-7

В 1958 году была доработана конструкция, изготовлены опытные образцы, проведены испытания и выданы в производстве чертежи на трактор МТЗ-7 повышенной проходимости с четырьмя ведущими колесами.Первая конструкция трактора была использована с применением переднего моста ведущего моста с военного легкового автомобиля-вездехода ГАЗ-67, не имеющего регулируемой ширины колеи передних колес и поэтому не обеспечивает выполнения пропашных работ. Из-за прочности моста ГАЗ-67 трактор не выдержал испытаний. Решить проблему удалось после того как на трактор установили ведущий мост автомобиля ГАЗ-63. Было начато производство кабины для тракторов Беларус. Конструкция съемной кабины позволяет полностью использовать ее на тракторе в закрытом виде и в виде тента.С применением такой кабины значительно улучшились условия труда тракториста.

МТЗ-5С

В 1959 году, после проведенных конструкторских доработок началось производство тракторов МТЗ-5ЛС и МТЗ-5МС. Буква «С» в обозначении означала «скоростной». Мощность двигателя повысили до 48 л.с. (вместо 45) за счет увеличения числа оборотов до 1600 об / мин (вместо 1500).

Диапазон рабочих скоростей установили в пределах 5-10 км / ч. Число рабочих передач в коробке передач увеличили с четырех до пяти.В остальном принципиальных отличий от тракторов МТЗ-5Л и МТЗ-5М не было. Производство скоростных машин началось в 1959 году.

МТЗ-7М

В 1959 году тракторы МТЗ-7М, МТЗ-7МС и МТЗ-7ЛС поставили на серийное производство, правда ненадолго, так как основная цель состояла в том, чтобы больше получить сведений, насколько хороши тракторы с четырьмя ведущими колесами в различных климатических и почвенных условиях. . В этом же году изготовил 169 тракторов, а в 1960-м - 1277.
Всего было выпущено 2790 тракторов МТЗ-7. Их производство было прекращено в 1961 году.

МТЗ-50

До 1959 года МТЗ располагал мощностями на выпуске только 18000 колесных тракторов типа МТЗ-2, 6000 гусеничных трелевочных тракторов ТДТ-40 и 40000 двигателей Д-40.
Еще серийный выпуск тракторов МТЗ-5, МТЗ-5М, МТЗ-5Л, проводились работы по их модернизации, а в 1956 году конструктора в основном спроектировали новый дизельный двигатель для будущего трактора МТЗ-50.К созданию перспективного пропашного трактора проявляли большой интерес не только в стране. Технический проект трактора был завершен в 1957 году и одобрен в Головном научном автотракторном институте.

В 1958 году экспериментальный цех выпустил несколько опытных образцов трактора. По результатам испытаний научно-технический совет ВО «Союзсельхозтехника» рекомендовал колесный универсально-пропашной трактор класса 1,4 «Беларус» МТЗ-50 к серийному производству. Трактор МТЗ-50 был оснащен дизельным двигателем мощностью 55 л.с., вес машины снижен более чем на 400 кг. В трансмиссии была установлена ​​9-ступенчатая коробка передач, обеспечивающая диапазон скоростей в пределах от 1,65 до 25 км / ч.

МТЗ-52

В 1959 году по результатам государственных испытаний была доработана конструкция трактора МТЗ-50, выпущена необходимая документация и сдана в подготовку производства. На базе трактора МТЗ-50 была улучшена модификация трактора высокой проходимости с четырьмя ведущими колесами - МТЗ-52.Благодаря меньшим потерям на буксование топливная экономичность трактора МТЗ-52 на всех рабочих пределах выше, чем трактора МТЗ-50.

14 ноября 1959 года Совет Министров СССР издал постановление «Об организации специализированного производства колесных тракторов, мотоциклов и двигателей к ним на предприятиях БССР». Один из пунктов документа констатировал:

2. Обязать Совет Министров БССР обеспечить:

в) производство тракторов «Беларус» МТЗ-50 с 1961 года и тракторов МТЗ-52 с 1962 года с доведением в 1965 году выпуска тракторов указанной марки до 75000 штук в год.

Совет народного хозяйства БССР своим решением от 19 декабря 1961 года постановил:

3. Для безостановочного перехода на новую модель трактора предусмотреть поэтапное внедрение трактора МТЗ-50, для чего: - утвердить для производства на МТЗ на трактор переходной модели 1961-1962 гг. МТЗ-50 ПЛ на шасси трактора МТЗ-50 с серийным двигателем Д- 48 ПЛ, форсированный до мощности 50 л.с. - выпуск тракторов МТЗ-50 с двигателем Д-50 начать с IV квартала 1962 года.

1960 год.Завод находится в стадии реконструкции. В цехах устанавливалось новое оборудование, заменялось устаревшим. Была проведена доработка конструкции трактора МТЗ-50, выпущена необходимая документация и сдана в подготовку производства. На базе трактора МТЗ-50 коллективом конструкторов завода была модификация трактора высокой проходимости с четырьмя ведущими колесами МТЗ-52. Эта машина дополнила базовую модель, расширила область ее применения на сельскохозяйственных работах, особенно в условиях почвы почвы.

26 мая 1960 года выходит постановление Совета Министров СССР №563 о специализированном Минском моторном заводе. В проекте предлагается выпуск 120.000 двигателей Д-50 в год для комплектации семейства универсально-пропашных тракторов и запасных частей к ним. Так на свободной площадке рядом с МТЗ в 1960 году началось строительство нового моторного завода.

1960 год. Идет проработка конструкции трактора на полугусеничный ходу. В письме Министерства сельского хозяйства СССР от 31.03.1960 года сообщалось: «... испытательных выявлено, что применение резинометаллического полугусеничного хода повышает тягово-сцепные и экономические показатели трактора« Беларус »на влажных и рыхлых почвах, обеспечивает повышение производительности, уменьшение глубины колеи и уплотнения почвы. проведение посевных и предпосевных работ ». Полугусеничный ход поставлялся в хозяйстве по заказам.

МТЗ-50Х

В 1963 году была завершена разработка конструкции и выпущены опытные образцы трактора МТЗ-50 хлопководческого. Трактор для возделывания и уборки хлопчатника в четырехрядной системе машин с междурядьем 90 см. трактор МТЗ-50Х принципиально отличался от трактора МТЗ-50 конструкцией передней оси - он имел одно направляющее колесо. Был также изменен узел конечных передач с дополнительными редукторами. Все необходимые испытания трактора закончили в 1966 году, после чего началась его серийного производства заводскими службами. Производство трактора МТЗ-50Х продолжалось восемь лет: с 1969 года по 1977 год.Затем производство было передано Ташкентскому тракторному заводу.

В 1964 году начался серийный выпуск МТЗ-52 на МТЗ. Новинка приобрела большую экспортироваться во многие страны мира.

22 июня 1961 года на главном конвейере был собран 200-тысячный трактор.

16 октября 1961 года в честь XXII съезда КПСС досрочно сдан в эксплуатацию новый главный конвейер.

5 января 1962 года конвейер сошел первый серийный трактор «Беларус» МТЗ-50ПЛ.

На базе трактора МТЗ-50 были созданы три гусеничные модификации, узловая унификация с трактором МТЗ-50 составляла более 62%. Гусеничные модификации были унифицированы на 95-98%. В 1967 году был запущен в производство вариант гусеничного трактора Т-54В в двух модификациях: Т-54В-С1 с шириной колеи 950 мм для возделывания виноградников с междурядьями 1,8 м и более и Т-54В-С2 - с шириной колеи 85- мм для возделывания виноградников с междурядьями 1,5 м.

В 1968 году началось производство трактора Т-54Л.

МТЗ-80

В 1966 году вышло Постановление Совета Министров СССР №606 о создании универсально-пропашного трактора мощностью 75-80 л.с. тягового класса 1,4. такой трактор конструкторы путем модернизации трактора МТЗ-50, присвоив марку МТЗ-80/82. В этом случае было внесено значительное усовершенствование трактора, кроме повышения мощности серийного двигателя.

В 1972 году завершились испытания трактора МТЗ-80 / 80Л (с электрострартерным запуском и пусковым двигателем).Испытания показали, что количество агрегатируемых с трактором машин и орудий увеличилось до 230 наименований. Высокая скорость (до 35 км / ч) дала возможность более рационально использовать трактор на транспортных работах.

В 1974 году завод приступил к серийному выпуску МТЗ-80. Трактор был задуман как базовый с учетом разработки на нем нового семейства унифицированных энергонасыщенных тракторов как колесных, так и гусеничных. Основными отличиями трактора МТЗ-80 от трактора МТЗ-50 были следующие:

  • В коробке передач был установлен понижающий редуктор, удваивающее число передач - 18 передач переднего и 4 передачи заднего хода;
  • В муфту сцепления были введены демпфирующие пружины, улучшили вентиляцию всего отсека муфты и очистку полости продуктов износа трущихся поверхностей;
  • Введен ходоуменьшитель - шестеренный редуктор, обеспечивающий расширение скоростного диапазона трактора.Его применение трактору двигаться со скоростями 1,3 км / ч;
  • Претерпела изменение и автоматическая блокировка дифференциала заднего моста. Теперь блокировка могла осуществляться на ходу трактора;
  • Изменение конструкции привода заднего ВОМ позволяет получить две частоты вращения вместо одной;
  • Модернизирована и гидронавесная система. Она оснащена гидроувеличителем сцепного веса (ГСВ), силовым и позиционным регулятором. Грузоподъемность системы повышена до 2000 кг (вместо 1500) за счет повышения давления в системе со 130 до 160 кг / см 2 ;

Модернизация двигателя занимался Минский моторный завод.Двигатель имел две модификации с запуском от электростартера. Частота вращения коленчатого вала была поднята до 2200 об / мин.

МТЗ-82Р

Опыт эксплуатации МТЗ-80 в различных регионах выявил необходимость создания модификаций этой машины, предназначенной для набора сельскохозяйственных и других работ. Наиболее популярными модификациями трактора МТЗ-80были: рисоводческий МТЗ-82Р, низкоклиренсный МТЗ-82Н, крутосклонный МТЗ-82К.

Трактор МТЗ-82Разделение риса и сопутствующих культур севооборота, в том числе для обработки и планирования залитых водой поливных участков и чеков, посевов риса, ухода за ирригационной системой.Принципиальное отличие МТЗ-82Р от типовой модели МТЗ-82 заключается в том, что он имеет увеличенный до 700 мм дорожный просвет под рукавами переднего и заднего мостов и остовом. Это достигнуто благодаря установке дополнительной бортовой передачи заднего моста, унифицированной с трактором МТЗ-80Х и шинами больших размеров.

МТЗ-82Н

Трактор МТЗ-82 предназначен для решения проблем механизации горного земледелия. Основной фактор ограничивающий применение равнинных тракторов в горном земледелии является крутизна склона.Равнинные трактора можно использовать на склонах крутизной до 8 градусов. От серийного МТЗ-82 трактор МТЗ-82Н конструктивно отличается тем, что имеет пониженный центр тяжести, и соответственно, обладает большей боковой и продольной устойчивостью. Понижение центра тяжести достигнуто установкой передних и задних колес уменьшенного диаметра.

МТЗ-80К

Трактор МТЗ-82К относится к разряду специальных универсально-пропашных машин, предназначенных для работы на крутых горных склонах.На МТЗ совместная работа с ВНИИГрузсельмаш (г. Тбилиси) началась в 1964 году. В 1968 - 1974 г.г. цехом опытного производства были изготовлены образцы крутосклонного трактора, которые прошли всесторонние лабораторные и лабораторные испытания на Грузинской, Киргизской, Молдавской, Южной научно-исследовательских станциях. Для обеспечения работы на склонах в конструкцию введены бортовые качающиеся редукторы, стабилизация и выравнивание положения остова, передний ведущий мост с параллелограммным

Мтз 50 - Сельхозтехника - OLX.

тенге

900 000 тг.

Договорная

Кокшетау, Боровской 27 янв.

700 000 тг.

Договорная

Кокшетау, Проспект Абылай хана 25 янв.

1 400 000 тг.

Договорная

Нур-Султан (Астана), Есильский район 9 янв.

750 000 тг.

Договорная

Саумалколь 8 янв.

мтз 50

Транспорт »Сельхозтехника

2 500 000 тг.

Договорная

Зыряновск 6 янв.

МТЗ-50: технические характеристики

Колесные тракторы марки «Беларусь» до сих пор используются в нашей стране, несмотря на то, что выпуск их давно прекращен. Это говорит о высоком потенциале, заложенном в конструкцию, ее надежность и ремонтопригодности. Трактор МТЗ-50 колесный относится к категории универсальных сельскохозяйственных машин тягового класса 1,4 тс. Они предназначены для широкого всего работ:

  • Перевозка грузов на прицепах и полуприцепах.
  • Все виды полевых работ: пахота, культивация, посев, междурядная обработка и многое другое.
  • Привод стационарных и буксируемых машин и агрегатов.
  • Дорожно-строительные работы.

Трактор указанные и другие технологические операции с использованием широкой номенклатуры навесного, полунавесного и прицепного оборудования. Для этого на машине агрегена прицепная система, буксирное устройство и вал отбора мощности для привода агрегатов.

Трактор МТЗ-50: история создания

Минский тракторный завод создан постановлением правительства СССР №1142 в 1946 году и уже через два года дал первую продукцию.Разработка модели МТЗ-50 «Беларусь» начата в 1956 году параллельно с проектированием дизельного двигателя. Техническая и технологическая документация была подготовлена ​​в кратчайшие сроки и была одобрена отраслевым НИИ.

К предсерийному выпуску нового пропашного трактора экспериментальный цех завода приступил в 1958 году, после чего он поступил на государственные испытания. По результатам последних и с замечаний комиссии была проведена доработка машины и на ее базе создана полноприводная версия МТЗ-52.

Трактор МТЗ-52. Полноприводная версия

В соответствии с постановлением Совета Министров от 14.11.1959 начало выпуска основной модели трактора было запланировано на 1961 год, а модернизированной - на следующий. Предприятию было предписано к концу пятилетки, довести суммарные ежегодные объемы производства машин марок до 75 тысяч.

В 1960 году были проведены опытно-конструкторские работы по установке на полугусеничного привода МТЗ-50. Трактора данный товар поставлялись сельхозпредприятиям и другим организациям по заказам.Применение резинометаллических гусениц увеличило тягово-сцепные характеристики и экономические показатели машины.

В 1963 году закончена модернизация МТЗ-50 «Беларусь» специально для хлопководческих хозяйств. Принципиальное отличие от серийной модели - трехколесная схема, пригодная для работы по четырехрядной системе. На Минском заводе данный трактор выпускался в течение 8 лет до 1977 года, после чего его производство было развернуто в Ташкенте на созданном заводе.

В 1964 году с конвейера МТЗ сошла первая серийная версия в полноприводном варианте.Данная машина быстро стала популярной среди механизаторов и ценилась высокая проходимость. На базе описываемой модели были созданы три гусеничных трактора Т-54В для работы на виноградниках. Модификация выпускалась с колеей в 950 мм и 850 мм. Трактор выпускался до 1985 года и всего произведено 1 256 800 экземпляров.

Технические характеристики трактора МТЗ-50

Колесный пропашной трактор модели МТЗ-50 выполнен по классической схеме, которая составляет полурамная конструкция.Силовой каркас представляет собой два швеллера соединенных в передней части литым брусом. Остов трактора помимо полурамы составляют корпуса сцепления, коробки передач и заднего моста.

В передней части МТЗ-50 «Беларусь» продольно установлен дизельный двигатель, закрытый откидывающимся вперед капотом аллигаторного типа. За дизелем непосредственно установлены механизмы силовой передачи и задний мост, а также одноместная кабина для размещения механизатора.

Двигатель

Трактор оснащается четырехцилиндровым дизелем производства МТЗ марки Д-50 двух модификаций: с электростартером и Д- 50Л с бензиновым пускателем.Основные технические характеристики двигателя:

  • Мощность номинальная - 55 л. с., максимальная - 60 л. с ..
  • Частота вращения коленчатого вала - 1700 об / мин.
  • Максимальный крутящий момент - более 36 кгс.
  • Рабочий объем двигателя - 4,75 л.
  • Расход топлива удельный не более 195 г / э. л. с. ч.
  • ТНВД - четырехплунжерный марки УТН-5 со всережимным центробежным регулятором.
  • Давление впрыска - 130 кгс / кгс / см 2 .
  • Вес двигателя без технических жидкостей: Д-50 - 410 кг, Д-50 Л - 470 кг.
  • Давление масла рабочее 2,0 - 3,5 кгс / см 2 .

Силовой агрегат оборудован комбинированным двухступенчатым воздухоочистителем. Система охлаждения жидкостная с принудительной циркуляцией воды или антифриза, радиатор расположен перед двигателем. Вентилятор с постоянным приводом от коленвала через ременную передачу.

Система смазка комбинированная: к части смазки масло под давлением от шестеренчатого насоса остальные разбрызгиванием.Очистка масла осуществляется в два этапа с использованием механического и центробежного фильтра.

В системе фильтр питания грубой очистки, топливоподкачивающий насос, ТНВД, тонкой, вихревые камеры и форсунки.

На двигателе установлен счетчик моточасов, краник для слива охлаждающей жидкости, вентилятор для принудительного обдува радиатора, термостат, водяной насос и генератор. Навесное оборудование обеспечивает работу силового агрегата и других систем трактора.Так, генератор в действие ремнем от шкива, установленного на коленчатом вале. Устройство предназначено для снабжения потребителей постоянным током.

Коробка передач

Крутящий момент от двигателя на ведущие колеса передается по цепочке, состоящей из следующих механизмов:

  • муфта сцепления;
  • соединительная муфта;
  • коробка переключения передач;
  • задний мост.

Муфты сцепления и соединительная установлены в одном корпусе, который стыкуется с силовым агрегатом.Задний мост и КПП имеют отдельные корпуса в нижней части, которые находятся в картере для трансмиссионного масла.

Трактор МТЗ-50 оснащается механической коробкой передач, которая имеет 9 передач (в том числе одна прямая) для движения вперед и одну - назад. В задней части КПП установлен редуктор, обеспечивающий удвоение режима движения трактора. Управление обоими механизмами осуществляется одним рычагом, при этом вначале производится включение редуктора в повышенный или пониженный диапазон.

Коробка переключения передач трактора МТЗ-50 состоит из следующих частей:

  • корпус с картером;
  • первичный и вторичный вал;
  • передняя и задняя каретка;
  • промежуточный и внутренний вал;
  • ведущие и ведомые шестерни;
  • механизм переключения передач.

Крутящий момент от двигателя через муфты поступает на первичный вал КПП, далее через пары шестерней с разным передаточным числом преобразуется и передается на вторичный вал.Подключение пар шестерней, находящееся в постоянном зацеплении, происходит за счет перемещения кареток по шлицам первичного вала. Удвоение режима работы трактора обеспечивается за счет применения редуктора.

Ходовая часть

Кинематическая схема трактора МТЗ-50 традиционная для данного типа машин и включает следующие элементы:

  • Главная передача с парой конических шестерней постоянного зацепления. Для снижения шумности применяются шестерни сольными спиральными зубьями (41 и 12 соответственно), передаточное число 3,42.
  • Дифференциал конический закрытого типа установлен в картере заднего моста и имеет 4 сателлита. Устройство оснащено механизмом блокировки с двумя кулачковками муфтами, который включается при нажатии на педаль. Деактивация происходит автоматически при снятии ноги с управляющего органа.
  • Конечный механизм установлен в корпусах на концах полуосей и состоят из двух пар цилиндрических шестерней (по одной на каждую сторону). Передаточное число 5,308, зубья прямые, количество 69 и 13 соответственно.

Ведущие задние колеса установлены на ступицах, вращение которых обеспечивается за счет применения роликовых подшипников. В версии трактора МТЗ-50 привод только на задние колеса, в полноприводной модификации предоставена раздаточная коробка. Передача усилия на передний мост осуществляется через карданный вал.

Управление трактором осуществляется посредством воздействия на руль, педали и рычаги. Начало, маневрирование и замедление движения сельскохозяйственной машины осуществляется системами:

  • Тормоза. Дисковые, сухого типа, смонтированы на ведущих шестернях конечных передач. Привод гидравлический, управление осуществляется воздействием на педель.
  • Рулевое управление. Система состоит из рулевого колеса, редуктора (червячного с передаточным числом 17,5), гидроусилителя, тяг продольной и поперечной и рычагов.

Для снижения управляющих усилий на руле механизм снабжен гидравлическим усилителем раздельно-агрегатного типа. В системе предусмотрен шестеренчатый насос марки НШ-10Е, производственной не менее 14 л / мин.Исполнительное устройство - цилиндр двойного действия с ходом поршня в 19,5 мм от среднего положения. Управление работой гидроусилителя осуществляется при помощи однозолотникового распределителя, который устанавливается на оси червячного механизма.

Габаритно-массовые показатели

Модель МТЗ-50 «Беларусь» относится к среднеразмерным тракторам, что обеспечивает возможность его использования в помещениях ферм для выполнения разных операций. Основные геометрические и весовые параметры сельскохозяйственной машины:

  1. Длина максимальная (по концам продольных тяг навесного устройства - сзади и противовесов - впереди) - 3815 мм.
  2. Ширина (по концам полуосей задних колес) - 1970 мм.
  3. Высота по крыше кабины - 2485 мм.
  4. База трактора (расстояние между центрами передней и задней оси) - 2370 мм.
  5. Колея передних и задних колес изменяется в пределах от 1200 до 1800 мм.
  6. Минимальный дорожный просвет - 465 мм.
  7. Радиус разворота трактора наименьший при выполнении маневра с подтормаживанием внутренних колес - 2,5 м.
  8. Вес модели конструктивный (в стандартной комплектации без дополнительного оборудования и навесных грузов на колесах и других точках подвески) - 2790 кг.
  9. Масса без эксплуатационных жидкостей с кабиной и каркасом безопасности - 3040 кг.

Геометрические размеры трактора в сочетании с оптимальным весом обуславливают отличные показатели по тяговой вооруженности, проходимости и маневренности. Сельскохозяйственная машина способна разворачиваться с незначительным радиусом траектории. Эта особенность очень цена при выполнении работ на ограниченных площадях в условиях бездорожья.

Кабина трактора МТЗ-50: обзор рабочего места

Управление трактором МТЗ-50 «Беларусь» осуществляется с рабочего места оператора.Располагается оно в закрытой одноместной кабине с обширной площадью остекления, чем обеспечивается хороший обзор для тракториста во всех направлениях. Оператор в подрессоренном кресле, перед которыми смонтированы следующие органы управления:

  • Педали: муфты сцепления, управления подачей топлива, блокировки дифференциала, правого и левого тормоза.
  • Рычаги: переключение передач, включение тормозов прицепа, управление задним ВОМ, гидроувеличителя сцепного веса, распределителя гидросистемы.
  • Маховичок регулировки давления подпора.
  • Рулевое колесо с выключателем звукового сигнала и рукояткой переключения указателя поворотов.
  • Приборный щиток, на котором установлены амперметр, указатель давления масла, датчик температуры и лампа освещения индикаторов.
  • Тяга привода защелки горного тормоза.
  • Включатель массы аккумуляторных батарей.
  • Рукоятка переключения заднего вала отбора мощности.

Лобовое стекло кабины трактора оборудовано стеклоочистителем, которое работает вручную при помощи рычага.Для обеспечения нормального микроклимата предусмотрен вентилятор, управляемый переключателем. Освещение рабочего места осуществляется при помощи плафона, установленного на потолке. В целом кабина для своего времени была достаточно удобной и обеспечла оператору нормальные условия для работы.

Система навесного оборудования МТЗ-50

Трактор модели МТЗ-50 использовался для выполнения широкого спектра полевых работ при помощи разнообразных агрегатов.Перечень навесного оборудования включает следующие наименования:

  • Плуги 3-х корпусные для вспашки разных типов почв нескольких видов.
  • Косилка измельчитель навесная.
  • Косилка-плющилка прицепная.
  • Сеялки разных типов, включая функцию внесения минеральных удобрений.
  • Сеялки-культиваторы.
  • Комбинированные агрегаты чизельные и почвообрабатывающие.
  • Культиваторы для сплошной обработки почвы.
  • Борона навесная.
  • Агрегаты для внесения жидких удобрений и ядохимикатов.
  • Полуприцепы транспортные и специального назначения.
  • Прицепы и полуприцепы самосвальные.
  • Рассеиватели минеральных удобрений навесные и прицепные.
  • Косилки дисковые и сегментно-пальцы.
  • Грабли-ворошилки роторного типа.
  • Пресс-подборщики тюковые и рулонные.

Навесное оборудование устанавливается на трактор при специальной системе из тяг.Агрегаты, требующие механического привода, подключаются к валу отбора мощности. Прицепные устройства соединяются с сельскохозяйственной машиной с помощью универсального крюка, расположенного поперечной тяге подвесной системы.

Модификации трактора МТЗ-50

Минский тракторы завод постоянно совершенствовал свою продукцию и выпускал МТЗ-50 в нескольких вариантах исполнения. Модернизация машины осуществлялась в двух направлениях: улучшение эксплуатационных характеристик и повышение проходимости.Всего вариантов версии было выпущено три модификации трактора:

  • МТЗ-50Л с дизелем Д-50Л с электростартером.
  • МТЗ-52 . Оснащался силовым агрегатом Д-50 с приводом на все колеса, для чего на место передней балки устанавливался мост и раздаточная коробка. Передача усилий производится через карданный привод с промежуточной опорой. Включение переднего моста возможно в автоматическом режиме или принудительно.
  • МТЗ-52Л является полноприводной версией и отличается от предыдущей модели наличием электрического стартера в системе запуска двигателя.

Трактор МТЗ-50Х1. Хлопководческая модификация

Все максимально максимально унифицированы по основному номенклатуре деталей, узлов и агрегатов. Подобный подход позволяет снизить отпускную цену на конечную продукцию завода и упростить снабжение сельхозпредприятий запасными частями и комплектующими. Полноприводная версия машины имеет тяговые характеристики и используется в труднопроходимых местностях.

Опыт эксплуатации МТЗ-50. Достоинства и недостатки

Тракторы данной модели соответствуют показанным из технических характеристик текущего момента, и для своего времени отличные характеристики.МТЗ-50 «Беларусь» имеет ряд преимуществ перед машинами других моделей, в частности:

  • Минимальные издержки на содержание и эксплуатацию трактора.
  • Высокая надежность узлов и агрегатов машины.
  • Достаточная производительность, что позволяет со сравнительно небольшими затратами выполнять значительные объемы работ.
  • Трактор спроектирован для использования в условиях отсутствия дорог с твердым покрытием.
  • Климатическое исполнение машины допускает эксплуатацию зимой и летом при экстремальных значениях температур.
  • Трактор может агрегатироваться с широким спектром навесного оборудования для выполнения сельскохозяйственных и существующих работ.

Машина отличается неприхотливостью, простотой в эксплуатации и превосходной ремонтопригодностью. Восстановление работоспособности неисправного трактора возможно в полевых условиях с использованием стандартного набора инструментов. Вместе с тем модель МТЗ-50 имеет ряд функций, которые следует учитывать при его применении по назначению:

  • Недостаточная мощность двигателя для выполнения работ на тяжелых почвах.
  • Высокая чувствительность пускового двигателя к качеству бензина.
  • Тракторист должен быть внимателен при выборе режима работы двигателя и передачи.

Учитывая значительный опыт эксплуатации сельскохозяйственных машин данной модели, перечисленные недостатки можно считать несущественными. Механизаторы отмечают неприхотливость, надежность и продуманность конструкции. Машина хорошо себя зарекомендовала в условиях средней полосы и поставлялась после этого доработки в страны с жарким или холодным климатом.

Заключение

Трактор МТЗ-50 «Беларусь» заслужено пользуется популярностью в стране за рубежом, прежде всего благодаря нашей простоте. Эксплуатация и обслуживание его не требуется высокой квалификации от персонала. О высокой надежности модели говорит тот факт, что, невзирая на прекращение ее выпуска более 20 лет назад достаточное количество машин находится в эксплуатации и до сих пор.

Популярные трактора Беларусь МТЗ-50 и МТЗ-52. Описание, характеристики, видео

Содержание

Описание и применение

Трактора МТЗ-50 и 52 популярными сельскохозяйственными машинами на постсоветском пространстве. Отличающиеся надежностью и неприхотливостью, они заслуженно считаются одними из самых востребованных агрегатов различного рода работ не только в сельском хозяйстве, но и в других сферах.

, используя новейшие методики, производители старались не только избавиться от выявленных недостатков.

Особое внимание уделяется повышению удобства на рабочем месте водителя и расширению функциональных возможностей за счет использования навесных и прицепных устройств. Трактор Беларусь МТЗ-50 стал родоначальником множества различных конструктивных изменений.

Особенно широкое применение агрегат нашел в сельском хозяйстве, где успешно эксплуатировался для вспашки, боронования, удобрения почвы, посева различных культур. Благодаря возможности соединять агрегаты, трактор может заменить бульдозер, экскаватор или погрузчик.

Стандартная конструкция подразумевает расположение двигателя спереди, наличие небольших передних колес и увеличенных задних, являющихся ведущими.

С течением времени, кабина и внешний вид трактора изменились. Так, например, другая форма капота, увеличилась кабина, для ее производства стали использовать стеклопластик и улучшили панорамный обзор.

Вес трактора составляет 3600 кг., А его габариты - 381х197х247 см.

Сейчас известно несколько модификаций трактора «Беларусь МТЗ-50», которые производились разными заводами:

  • На экспорт отправлялись МТЗ-60 и МТЗ-62;
  • Модель отличалась от другого расстояния между передними колесами, которые иногда заменялись одним посередине.Увеличенный клиренс обеспечивал хорошую проходимость. Выпуск производился в Ташкенте.
  • Модель МТЗ-50К Модель крутой склон и производилась в Тбилиси.
  • Т-50 и Т-54В предназначались для работы на виноградных хозяйствах. Для обработки рисовых полей использовался МТЗ-50Р.
  • Трактор Беларус МТЗ-52Н обладал низким клиренсом и уменьшенными задними колесами.
  • МТЗ-50Л имел отличие от возможности запуска мотора.
  • Трактор Беларусь МТЗ-52 ничем не отличался от своего собрата, кроме увеличенных габаритов и веса.На представленных фото видно, что модели выглядят практически схожими.
  • МТЗ 50
  • МТЗ 52

Двигатель

На трактор ставился 4 цилиндровый, 4,75 литровый дизельный мотор Д-50. Мощность составляла 55 лошадиных сил.

На момент первого выпуска, эти показатели считались самыми лучшими моделями. Расход топлива составлял 8 л / ч, что считалось очень экономичным.

Сейчас, конечно, потребителя сложно удивить такими характеристиками, но трактора достойно растение и по сей час, потому что отличаются легкостью в ремонте и не требовательностью к качеству горючего.

Трансмиссия

На трактор устанавливаетлась только механическая трансмиссия с однодисковой сухой муфтой сцепления. Коробка передач была 2 диапазона с 9 скоростями переднего хода и 2 скоростями заднего хода.

За счет использования пониженных передач улучшились маневренные характеристики машины. Блокировка дифференциала осуществлялось нажатием на педаль, которая располагалась в кабине.

У трактора была жесткая задняя подвеска и полужесткая передняя.

Кабина

Расположение кабины позади мотора было стратегическим ходом, так как в таком доступе к двигателю неограниченный.

Это значительно облегчает проведение технического осмотра, долив жидкостей и прочее обслуживание. Не на первом месте вопрос комфорта для водителя на первом месте.

Особенно это становилось заметным при езде по ухабистой дороге, когда кабина подпрыгивала и водитель ударялся головой от потолок.

Но компактность играла на руку в случае, когда требовалось дотянуться до какого-нибудь прибора управления, что можно было осуществить без видимых усилий.
Кабина крепилась на рессоры, что несколько смягчало колебания на неровной дороге.

Производители постарались обеспечить достаточный уровень звукоизоляции. Однако, резиновые прокладки в дверях и окнах отличались невысоким качеством.

Они быстро изнашивались и приходили в негодность. Отопительная система работала слабо и практически не приносила желаемого результата.

Технические характеристики

  1. Масса конструкционная- 3130 кг
  2. База -2370 мм
  3. Габаритные размеры- 3815x1970x2550мм
  4. Колея по передним колесам 1200-1800мм
  5. Колея по задним колесам 1400-2100мм
  6. Дорожный просвет-465мм
  7. Емкость топливного бака-130 л
  8. Максимальная скорость движения 33км / ч
  9. Двигатель 4-х тактный, дизельный
  10. Число цилиндров-4
  11. Рабочий объем 4,75л
  12. Мощность 41 кВт (55л.с.)
  13. Запас крутящего момента-15%
  14. Удельный расход топлива при эксплуатационной мощности 8 л / ч
  15. Муфта сцепления сухая, однодисковая, постоянно замкнутая
  16. Коробка передач девятиступенчатая двухдиапазонная
  17. Число передач вперед 9; Число передач назад 2
  18. Тормоза Дисковые; Тип задней ГНС Раздельно-агрегатная
  19. Максимальное давление 20 МПа
  20. Производительность насоса гидросистемы 45 МПа
  21. Колесная формула 4К2

Виды навесного оборудования

Чтобы расширить область применения тракторов, можно использовать следующее навесное оборудование:

  • Погрузчики;
  • Отвалы;
  • Щетки;
  • Косилки;
  • Грабли;
  • Ворошилки;
  • Разбрасыватели;
  • Ковши.

Особенности эксплуатации

Для гидросистемы тракторов МТЗ 50 и 52 используются масла моторные марки М-8Г и М-10Г, а для картера дизеля - М-8ДМ и М-10ДМ.

В качестве смазки используется Литол.

Обкатка

В случае долгого простоя трактора, необходимо провести его обкатку. При проведении данной процедуры все детали машины прирабатываются, смазка поступает во все узлы.

Сама обкатка не требует значительных затрат от механика, но благодаря этому значительно продлевается эксплуатационный ресурс деталей, а также предотвращается возникновение поломок.

В первое время, которое занимает около 20 моточасов, нагрузка на мотор не должна превышать 50% от полной мощности.

Важно следить за тем, чтобы форма сообщения корпусных деталей не превышала 70 градусов.

В течение всего времени проведения обкатки необходимо ежесменно проводить технический осмотр по всем правилам.

После завершения обкатки выполнить ряд действий:

  1. Очистить трактор от загрязнений;
  2. Заменить масло во всех системах;
  3. Смазать узлы и механизмы;
  4. Заменить масляный фильтр мотора и гидросистемы навески;
  5. Промыть фильтр топливного бака;
  6. Проверить ход педалей сцепления и тормоза;
  7. Удостовериться в надежности всех креплений;
  8. Проверить давление в шинах

Основные неисправности

Трактора Беларусь МТЗ 50 и 52 отличается легкостью в ремонте и заменяемостью деталей.

Ниже представлены основные неисправности:

  • Двигатель не запускается из-за присутствия воздуха в топливной системе или неисправности топливного насоса.
  • Часто возникает засорение фильтрующих элементов.
  • При использовании некачественного топлива, мотор может вести себя нестабильно.
  • Не правильно отрегулированы зазоры между клапанами.
  • Возникновение синего дыма при выхлопе происходит из-за попадания масла в камеру сгорания.
  • Перегрев двигателя.
  • При включении передач возникают шумы.
  • В тормозной системе изнашиваются накладки соединительных дисков.
  • Видеообзор

    Следующий видео обзор демонстрирует, как осуществляется вспашка на тракторе МТЗ-50

    Отзывы владельцев

    Евгений :
    «Трактор считается одним из самых удачных моделей среди всех представленных на рынке сельхозтехники. Отличный двигатель, который имеет мощность в 55 лошадей.С его помощью можно делать все сельхозработы, которые необходимы в своем хозяйстве. Существенных недостатков, о которых было сказано меньше, я не нашел. Гена :
    «Несмотря на то, что трактору 9 лет, работает как новенький. Сколько мне на нем пришлось отпахать неизвестно, но справляется со всеми работами, такими как вспашка, посев, сенокос. Ремонт производим на месте, так конструкция проста, при наличии огромного количества справочного материала и уже накопленного опыта, проблем не возникает.Радует надежность силового агрегата. »

    Если вы являетесь владельцем трактора МТЗ-50 или вам приходилось на нем работать, чтобы наши читатели смогли ознакомиться с достоинствами и недостатками представленной модели.

Трактор МТЗ 50 Технические характеристики, особенности устройства и цена

МТЗ 50 - белорусский колесный трактор, считавшийся одной из самых популярных машин своего времени. Машина по-прежнему востребована, хотя ее выпуск давно завершен.Высокая востребованность трактора подтверждает его универсальные возможности, и это позволяет говорить об МТЗ 50 как о народном тракторе Советского Союза среди машин с тяговой категорией 1,4 тонны. Рассматриваемая модель адаптирована для широкого спектра задач, и поддерживает большое число навесных приспособлений. В этой статье основные достоинства данного трактора, а также его возможности и характеристики.

Навигация по статье

Описание и назначение МТЗ 50

МТЗ-50 - производственный многоцелевой трактор легкой весовой категории, рассчитанный на использование в сельском хозяйстве, а также многих других сферах деятельности.Так, в сельской местности этот трактор эксплуатируется в следующих операциях: окучивание, культивация, боронование, вспахивание, рыхление, а также обработка твердого целинного грунта, посев зерновых и овощных культур. Не смотря на невысокую мощность и небольшую мощность, трактор МТЗ-50 приспособление для дорожно-строительных работ, междурядной обработки, монтажных работ, а также буксировки тяжелых прицепов. Вышеуказанные задачи трактора действуют с использованием широкой гаммы навесного и прицепного оборудования, которое крепится к машине с помощью специальных элементов, выступающих в приводных агрегатах.

Трактор поступил в производство в 1961 году, а через год освоен выпуск полноприводной модификации МТЗ-52. Позже стали выходить и другие модификации, которые сделали машину неимоверно популярной и востребованной почти во всех сферах деятельности. Поэтому нет ничего удивительного в том, что история МТЗ-50 охватывает несколько десятилетий. Например, еще в 1960-м году начались испытания модификации с полугусеничное шасси - такую ​​машину производили только по спецзаказу. В 1963 году вышла модернизированная версия МТЗ-50, предназначенная для хлопководческого хозяйства.Данная машина отличалась трехколесной компоновкой. Что касается полноприводного варианта МТЗ-52, этот трактор поступил на конвейер только в 1964 году - на два года позже изначально запланированного времени. Данная модификация считалась актуальной до 1985 года.

Технические характеристики МТЗ 50

  • Разработчик - МТЗ
  • Страна производства - Беларусь
  • Тип двигателя - дизельный, Д-50
  • Мощность - 55 лошадиных сил
  • Тяговый класс - 1,4 тс
  • Обороты двигателя - 1700 об / мин
  • Транспортная скорость - 22 км / час
  • Расход топлива - 8 л / ч
  • Вместимость бака с топливом - 130 литров
  • Размеры трактора: Длина - 3815, Ширина - 1970, Высота - 2470
  • Клиренс - 465 мм
  • Масса трактора - 2790 мм.

Особенности устройства и эксплуатации

  1. МТЗ-50 - универсальный пропашной трактор, в основе которого лежит классическая рамная компоновка с силовым каркасом. Каркас усилен двумя швеллерами, соединенных между собой литым брусом. На передней части рамы размещена силовая установка, прикрытая капотом, открывающимся вперед. Непосредственно за мотором установлены задний мост, одноместная кабина, а также компоненты силовой передачи. Все узлы расположены компактно, что позволяет снизить общую длину кузова, увеличивать размер колесной базы, а также повысить маневренность меньшему радиусу разворота.Что касается непосредственно мотора, он представляет собой дизельный четырехцилиндровый агрегат собственного производства МТЗ. Данный агрегат оказался настолько популярным, что установли почти на все модификации МТЗ-50. Главные отличительные черты мотора - электростартер Д-50Л, а также бензиновый пускатель и жидкостная система охлаждения. Эти компоненты способствуют бесперебойному запуску мотора в холодную или жаркую погоду. Дизельный двигатель с рабочим объемом 4,7 литра развивал в пределах 55-60 лошадиных сил при оборотах 1700 об / мин.Удельный расход топлива составил 195 г / э. л. с. ч., что является достойным показателем для этой ценовой категории. Экономичность и экологические показатели подняли трактор МТЗ-50 на новый, более современный уровень. Помимо этого, отметим несколько других конструктивных элементов ДВС. В частности, это комбинированный двухступенчатый воздухоочиститель, комбинированная система смазки и масляный радиатор. Топливная система представлена ​​фильтром грубой очистки, насосом подачи топлива, топливным баком, ТНВД, а также вихревыми камерами и форсунками.Также двигатель оснащен приборным счетчиком, который показывает текущий пробег.
  2. Трансмиссия трактора МТЗ-50 состоит из муфты сцепления, соединительной муфты, и непосредственно самой механической коробки передач. Всего в активе КПП - девять передних передач и одна задняя скорость. Задняя часть КПП оборудована редуктором, с помощью которого удалось удвоить режимы движения трактора. Для управления КПП используется классический рычаг в кабине водителя. В коробку передач входит корпус с картером, механизм переключения скоростей, два вала (промежуточный и внутренний), каретка (передняя и задняя), а также ведущие и ведомые шестерни.Двигатель передает крутящий момент и мощность на коробку передач с помощью первичного вала КПП. Редуктор задействован в работе специально для удвоения рабочих режимов трактора.
  3. Ходовая часть трактора МТЗ-50 - традиционная, состоит из нескольких конструктивных компонентов:
  • Главная передача и конические шестерни со спиральными зубьями. Передаточное число - 3,42.
  • Конический дифференциал, установленный в заднем картере. Он четыре сателлита, а также механизм блокировки, который активируется при нажатии на соответствующий педаль.Деактивировать блокировку можно, опустив педаль и вернув ее в обратное положение
  • Конечная передача и цилиндрические шестерни. Передаточное соотношение составляет 5,308.
    Для крепления к шасси задних ведущих колес использованы обычные ступицы. Колеса вращаются под воздействием роликовых подшипников. Версия трактора МТЗ-50 имеет заднеприводную компоновку. Раздаточная коробка установлена ​​только на полноприводной модификации.

Рулевое управление трактора МТЗ-50 включает в себя следующие компоненты: червячный редуктор с передаточным отношением 17,5, гидроусилитель, продольный и поперечный рычаги.Входит также гидравлический раздельно-агрегатный усилитель, призванный снизить управляющее усилие на руле. Производительность гидронасоса составляет 14 литров в минуту. Роль исполнительного устройства цилиндр с ходом поршня 19,5 мм. Гидроусилитель работает с помощью однозолотникового распределителя.

Комфорт и управление

Трактор МТЗ-50 получил довольно примитивную кабину с минимальным комфортом. Кабина нужна была в первую очередь для того, чтобы защитить оператора от дождя, снега и прочих осадков, а также разлетающихся камней, грунта и других внешних воздействий.Основное преимущество кабины состоит в том, что она полностью остеклена, и за счет этого обеспечивается хорошая видимость по сторонам. Кресло закреплено на рессорах, которые можно регулировать по высоте. Регулировать можно и рулевую колонку. На передней панели расположены такие элементы управления:

  • управление муфтой сцепления и подачей топлива, а также педали блокируемого дифференциала, правых и левых тормозов
  • рычаг переключения скоростей, рычаг активации тормозов прицепного устройства, рычаг заднего ВОМ, гидроувеличитель и распределитель гидросистемы
  • функция регулировки давления подпора (с помощью маховичка)
  • рулевая колонка со звуковым сигналом и поворотниками
  • контрольно-измерительные приборы, отображающие давление и температуру масла
  • рычаг управления валом отбора мощности.

Чтобы обеспечить в кабине используемый микроклимат в салоне установлен вентилятор, имеющий несколько скоростных режимов.

Навесное оборудование трактора МТЗ 50

Трактор МТЗ-50 оснащался следующим навесным оборудованием:

  • Плуг трехкорпусный
  • Косилка-измельчитель
  • Косилка-плющилка
  • Сеялка-культиватор
  • Комбинированный чизельный агрегат
  • Борона навесная
  • Устройство для внесения удобрения и ядохимикатов
  • Прицеп, полуприцеп
  • Косилка дисковая, сегментно-пальцевая
  • Грабли-ворошилки
  • Пресс-подборщик тюковый / рулонный.

Модификации

Выделим самые популярные версии универсальной машины МТЗ-50:

  • МТЗ-50Л - модифицированный заднеприводный трактор с улучшенным электростартером и дизелем Д-50Л
  • МТЗ-52 - полноприводный трактор, конструктивно идентичный с заднеприводной моделью
  • МТЗ-52Л - полноприводный трактор с электрическим стартером.

Каждая из модификаций с повышенной выносливостью, хорошо адаптирована к отечественным и погодным условиям.Машина проста в применении и легко обслуживается своими силами.

Фото

Цена МТЗ 50

Средняя стоимость трактора МТЗ-50 на российском рынке составляет в пределах 3-5 тысяч долларов за поддержанный экземпляр.

Отзывы

  • Станислав, Тула. МТЗ-50 - достойный представитель отечественного тракторостроения. Машина относительно надежна и, что самое главное, сравнительно дешевая в длительной эксплуатации. В работе уже больше 30 лет.Трактор работает исправно до сих пор, и справляется со всеми поставленными задачами - это и культивация, и окучивание, и боронование, и вспахивание, рыхление и т. д. Производительности мотора достаточно, чтобы вспахать любые виды почвы, включая целину. Кроме того, трактор выполняет и погрузочно-разгрузочные работы, в том числе буксирование грузов. В общем, широкий выбор навесных опций позволяет выполнять широкий спектр задач. Обслуживать машину легко и малозатратно, хоть и случаются частые поломки.
  • Олег, Минск. Классный трактор отечественного производства, я на нем сейчас прохожу учебную практику. У меня столько эмоций от управления этой машиной, что я как бы попал в другое время, когда не было ни компьютеров, ни смартфонов, ни никаких понтов. В этом тракторе сделано все просто, и по делу. Машина шумная, но с другой стороны, из-за этих вибраций и звуков трактор лучше ощущается, и к его поведению быстро привыкаешь. МТЗ-50 экономичен и хорошо чинится. Куратор по практике показал нам целый склад запчастей для этого трактора, так что МТЗ-50 у нас не выйдет из строя.

Трактор МТЗ-50 и МТЗ-52 (Беларусь): цена, отзывы, технические характеристики

До настоящего времени во многих частных и фермерских хозяйствах успешно работают неприхотливые в обслуживании и долговечные эксплуатации минские тракторы марки «Беларусь» 50-й версии, в стандартной и полноприводной модификации.

Эти машины высоко ценятся за универсальность, неприхотливость в повседневной работе, высокий ремонтопригодность всех узлов и агрегатов.Запчасти и сменные комплектующие представлены в большом ассортименте и по доступной стоимости.

Минские тракторы этой продукции выпускаются на протяжении длительного времени, что позволяет разработчикам накопить большой использование своей продукции в сложных климатических и погодных условиях ближнего и дальнего зарубежья.


Фото: трактор МТЗ-50

Даже в то непростое время конструкторы Минского завода уделяют особое внимание комфортности рабочего места водителя, расширению возможностей этих машин за счет увеличения ресурса силовой установки, повышения надежности трансмиссии, совместимости с большим количеством разных навесных, полунавесных и прицепных агрегатов.

Минский трактор МТЗ-50 стал для разработки специальных машин, предназначенных для механизации работ на рисовых и виноградных плантациях, выращивания сельскохозяйственных культур на участках со сложным рельефом.

Эксплуатационные возможности 50-й модели расширены применение полноприводной ходовой части, которая успешно реализована в тракторах МТЗ-52 и МТЗ-52М. В этих вариантах использован более продвинутый тюнинг, выполнен ряд доработок по повышению комфортности рабочего места.

Технические характеристики

Базовая версия машины характеризует размещение основных узлов и систем, свободным доступом для их обслуживания и текущего ремонта.

  • Трактор 50-й модели массой в 2,8 тонны обладает достаточно компактными габаритами, соответственно 3815х1970х2470 мм. Маневренность и проходимость машины обеспечивается небольшим радиусом разворота и дорожным просветом в 465 мм.
  • Колею переднего моста с полужесткой подвески можно регулировать в пределах 1200-1800 мм, для колеи заднего моста этот показатель составляет 1400-2100 мм.Бортовая гидросистема - раздельно агрегатная, снабженная производительным шестерёнчатым насосом и трехпозиционным гидрораспределителем.
  • Силовой вал трансмиссии реализует передачу крутящего момента на задний мост, имеющий функцию механической блокировки дифференциала заднего моста. Эта особенность ходовой части позволяет трактору без проблем преодолевать участки с рыхлыми и заболоченными грунтами.

Конструкция трактора совместима с различными видами навесного экскаваторного, погрузочно-разгрузочного, бульдозерного, снегоуборочного и другого оборудования, активируемого посредством независимого вала отбора мощности.

Машины МТЗ-50 и 52 с одинаковым успехом могут задействовать в сельском хозяйстве, животноводстве, в городских коммунальных предприятиях, жилом и промышленном строительстве.

. с. (кВт) Рабочая скорость, км / ч длина х ширина х высота, мм
Модель МТЗ-50 / 50Л МТЗ-52 / 52Л
Двигатель Д-50 Д-50Л / Д-50М
55 (41) 55 (41)
Тяговый класс, тс 1,4 1,4
Номинальное число оборотов 1700 1700
22 22
Расход топлива, л / ч 8 8
Размер топливного бака, л 130 130
3815 х 1970 х 2470 3930 х 1970 х 2470
Дорожный просвет (клиренс), мм 465 465
Вес, кг 2790 29

Фото: тюнингованный МТЗ-52

Двигатель

  • Компактный, простой в обслуживании и экономичный в эксплуатации дизельный двигатель мощностью 55 л.с. имеет гарантийный ресурс 5000 моточасов. Расход топлива даже при максимальных нагрузках составляет всего 8 л / ч.
  • Характеристики силовой установки в полной мере усиления активации энергопотребляющих навесных агрегатов. 130-литровый топливный бак обеспечивает автономную работу тракторного агрегата или сцепки на протяжении более полутора рабочих смен.
  • Крутящий момент от четырехцилиндрового дизельного двигателя объемом около 5 литров, передается на многоступенчатую коробку передач через однодисковую муфту сцепления постоянно-замкнутой конструкции.
  • 9 передач переднего хода и 2 заднего обеспечения машине большой диапазон скоростных, в том числе транспортных режимов.

Фото: МТЗ-50 в работе

Преимущества и недостатки

Обе модели характеризуются бюджетной стоимостью, продолжительным ресурсом нагруженных узлов и механизмов, передовой для своего времени эргономикой рабочего места водителя.

  • Кабина трактора оборудована эффективной тепло-звукоизоляцией, остекление обеспечивает полноценный круговой обзор.
  • Имеет место удобное размещение всех элементов управления, наличие достаточно надежного в работе гидроусилителя руля, подрессоренного сидения, возможность вентиляции внутреннего объема с помощью открываемых окон и забора чистого воздуха через верхний люк.

В перечне недостатков - относительно небольшая кабина, умеренное качество резины дверных и оконных уплотнителей. На первой партии отмечалась низкая эффективность отопления, при обкатке новых машин имелись претензии к затяжке резьбового крепежа.

Следует отметить, что эти недостатки достаточно оперативно устранены в сериях. По мнению многих владельцев - трактор конструкционно-производственный трактор МТЗ-52 практически не имеет. Основные претензии предъявляются к качеству деталей, в частности, претензии цилиндров гидросистемы и гидрораспределителя.


Фото: музейный экспонат МТЗ-50

Цена трактора 50-й модели

Эти машины давно сняты с производства, поэтому речь может идти только о покупке бэушного трактора, технически исправного и имеющего достаточным остатком эксплуатационного ресурса.В источнике рекламной информации имеются предложения по продаже разных версий МТЗ-50 и его более совершенного полноприводного варианта МТЗ-52.

На сегодняшний день в продаже имеется достаточный выбор запасных частей, позволяющих с умеренными затратами средств и времени восстановить машину с любым, в том числе достаточно большим пробегом.

С учетом комплектации и степени износа ценовой диапазон на тракторы этих моделей варьируется в пределах от 70 до 120 тысяч грн (3000 - 5000 $).Экономия на приобретении более дешевых машин может сделать покупку нерентабельной из-за значимых расходов на ремонт.

Видео: обзор МТЗ-50

Аналоги

В этой категории присутствуют однотипные по мощности и назначению тракторов отечественного и зарубежного производства. Ближайший аналог 50-й и 52-й модели - популярный в недавнем прошлом трактор ЮМЗ-6, который на протяжении 30 лет выпускался в Днепропетровске.

Разработанная на базе трактора МТЗ-5 машина, существенная модернизация не подвергалась, поэтому по основным характеристикам уступает более совершенным тракторам 50-й модели и их функциональным версиям.Покупка более дешевого ЮМЗ-6 может создать много проблем, связанных с поиском запасных частей и механизмов.

Отзывы владельцев

Веду небольшое фермерское хозяйство, поэтому покупать мощные и достаточно дорогие тракторы нет необходимости. На сегодняшний день эксплуатирую два трактора 50-й модели: один на полевых, а другой - на транспортных работах. По самым скромным подсчетам, техника уже отработала по нескольку назначенных сроков службы. Техническое обслуживание выполняю в соответствии с регламентом, поэтому количество отказов и неисправностей в пределах нормы.Видел в работе новую машину марки МТЗ-500. Насколько мне известно - это доработанный вариант 50-й модели.

Добавить комментарий
