Устройство трактора Т-25 — конструктивные особенности агрегата
Без преувеличения легендарный трактор Т-25 относится к числу тех немногих сельскохозяйственных машин, на чью популярность практически не влияет наличие на рынке более технологичных и совершенных моделей. Это обусловлено не только высочайшей надежностью отечественного трактора, но и его универсальностью, простотой конструкции, маневренностью и выносливостью.
Трактор Т-25 Владимирец обладает рядом конструктивных особенностей. В их число входит высококачественная многоступенчатая коробка переключения скоростей, подрессорная подвеска и универсальная навесная система, расположенная в задней части трактора. Опорная площадь используемых грунтозацепов составляет от 25 до 35 %, а их высота – от 3,5 до 4,5 см. Эта особенность существенно улучшает качество работы трактора Т-25 на огороде.
Многие современные трактора не способны работать на вязком грунте ввиду небольшой ширины их колес. В отличие от них в комплектацию трактора Т-25 могут входить сдвоенные колеса или широкопрофильные шины, что значительно улучшает его сцепление с влажной землей.
При необходимости фермер может немного спустить шины, что положительно повлияет на его устойчивость на рыхлом грунте.
Самым большим преимуществом Владимирца экспертами считается его способность применять для работы погрузчик фронтального типа. Диапазон скоростей при работе с трактором составляет 1,37–30,28 км/ч. Радиус, необходимый для разворота агрегата, должен превышать 3,5 м – это позволяет успешно применять сельскохозяйственную машину на небольших по площади участках, а также в теплицах и парниках.
Содержание
- 1 Двигатель трактора Т-25
- 2 Трансмиссия Владимирца
- 2.1 Ходовая часть трактора
- 3 Рулевое управление трактора Т-25
- 4 Кабина трактора Владимирец
- 5 Гидросистема трактора Т-25
- 6 Трактор Владимирец Т-25 – технические характеристики
- 7 Области применения трактора в хозяйстве
- 8 Картофелекопалка самодельная для трактора Т-25
Двигатель трактора Т-25
В конструкции Владимирца предусмотрен надежный и выносливый дизельный мотор марки Д 120.
За безопасную работу мотора под высокими нагрузками отвечает высококачественная система принудительного воздушного охлаждения.
Мотор Т-25 состоит из 2 цилиндров и работает 2 такта. Скорость вращения составляет 1800 об/мин., что более чем достаточно для использования в паре с трактором практически всех видов навесного оборудования. Для запуска двигателя в конструкции трактора предусмотрен электрический стартер.
Заводской вес мотора составляет примерно 300 кг и может меняться в зависимости от используемых фермеров деталей для ремонта двигателя. Изначальный ход поршня достаточно большой – примерно 10,5 см.
Важным преимуществом мотора Владимирца считается его скромный расход масла, который составляет от 0,3 до 0,5 от единицы расходуемого горючего.
Трансмиссия Владимирца
В комплектацию трактора Т-25 входит механическая КПП, способна работать в 14 скоростных режимах. Две из задних передач трактора работают в замедленном темпе, что необходимо для применения вместе с трактором сеялок, оборудования для распределения удобрений и других конструкций.
Коробка передач укомплектована поперечными валами, существенно продлевающими сроки эксплуатации трансмиссии трактора Т-25.
Муфта сцепления Владимирца представлена в виде сухого однодискового механизма, который находиться в постоянно замкнутом виде.
Ходовая часть трактора
Трактор Т-25 Владимирец – это агрегат, ведущим в котором является задний мост. В передней части имеющегося в конструкции балансира предусмотрены приливы, внутри которых зацементированы специальные высокопрочные втулки из закаленной стали.
Концы предусмотренного в конструкции трактора балансира оборудованы специальными разрезами, в которых посредством стяжных болтов фиксируются поворотные кулаки. Каждый кулак имеет по 4 отверстия, необходимы для настройки ширины колеи. Вставляя штифт в одно из отверстий, колея меняется, а с ней, и возможность применять разные навесные приспособления.
На обод колес надета герметичная плотная резиновая камера, имеющая воздушный вентиль. Во внутренней части обода расположены 6 стоек, на которых удерживается диск.
Последний закреплен на фланцах осей задних колес. Посредством разворачивания диска по отношению к фланцу оси, появляется возможность настройки задней колеи в диапазоне от 120 до 150 см.
Оптимальным для выполнения сельскохозяйственных работ трактором Т-25 считается давление в его шинах в пределах от 0,8 до 0,9 кг/см2. Для перевозки груза давление нужно увеличить до 1,2 кг/см2.
В зависимости от модификации трактор Т-25 может иметь полный привод – в большинстве случаев такие модели используются для работы в наиболее тяжелых эксплуатационных условиях.
Рулевое управление трактора Т-25
Для непрерывного контроля за движением трактора Владимирец по заданной траектории отвечают органы управления в виде рулевого колеса, расположенной под уклоном колонки, движущегося червячного механизма и 2 конических шестерней, позволяющих переместить руль для работы на задних скоростях.
Рулевая колонка имеет форму изогнутой трубы, к нижней части которой прикручен фланец. Внутри колонки находиться рулевой вал, который движется посредством шарикового радиального подшипника.
Непосредственно на верхнюю часть имеющегося вала надето обшитое нескользящей тканью рулевое колесо, которое фиксируется при помощи зажатой гайки.
Кабина трактора Владимирец
В стандартной комплектации трактор Владимирец оборудован просторной застекленной кабиной. Внутри кабины расположены органы управления, педали, решетка печки отопления, работающая от гидравлической системы трактора Т-25.
В передней части трактора под рулевым колесом расположены шкалы, позволяющие контролировать скорость передвижения трактора, количество создаваемых мотором оборотов, и давление агрегата. Более детально интерьер кабины трактора Т-25 можно рассмотреть на фото.
Гидросистема трактора Т-25
Гидравлика на трактор позволяет контролировать работу гидравлических систем используемого для работы навесного оборудования. В конструкцию гидросистемы трактора Т-25 входит насос, бак для заливки масла, один или несколько высокопрочных силовых цилиндров, маслопровод и гидрораспределитель.
Давление в предусмотренной системе образуется за счет работы шестеренчатого масляного насоса. Под действием давления масло поступает во внутреннюю полость распределителя. В зависимости от расположения золотника, масло проходит в нижнюю или верхнюю часть гидравлического цилиндра, передвигая, при этом, поршень в нужную для работы сторону.
Трактор Владимирец Т-25 – технические характеристики
Большую популярность в народе трактор Т-25 заслужил за счет хороших эксплуатационных параметров.
Технические характеристики трактора в базовой комплектации включают:
- мощность дизельного ДВС – 20 л. с.;
- количество скоростей передвижения – 8 передних/6 задних;
- передний ведущий мост – 120–140 см;
- номинальная скорость вращения вала отбора мощности – 540 об/мин;
- максимальная масса перевозимого груза – 600 кг;
- расход топлива при средних нагрузках –223 г/кВт. ч;
- вес –2,020 т.
Трактор Т-25 имеет весьма скромные, как для универсального агрегата, габариты.
Длина сельскохозяйственной машины составляет 3,18, ширина – 1,47, и высота – 2,47 м.
Отзывы владельцев трактора Т-25 Владимирец свидетельствуют о высокой маневренности, выносливости и проходимости агрегата. Ему под силу выполнение наиболее сложных сельскохозяйственных операций, начиная от посадки, и заканчивая сбором и перевозкой урожая.
Области применения трактора в хозяйстве
Инструкция по эксплуатации из комплекта трактора Т-25 указывает на то, что агрегат можно использовать для решения различных сельскохозяйственных задач.
Вместе с трактором можно применять следующее навесное оборудование:
- для культивации твердых глинистых грунтов, в том числе целины, используется плуг. При этом вспашка земли трактором Т-25 может выполняться при помощи, как малогабаритного однокорпусного, так и более крупного двухкорпусного плуга;
- для посадки и ухода за урожаем – для этого применяется окучник, грунтозацепы, а также оборудование для распределения удобрений и средств против вредителей;
- для перевозки урожая может использоваться телега, общий вес вместе с грузом которой не должен превышать 600 кг;
- для скашивания сорняков и кустов клубневых культур применяется косилка;
- для обработки междурядий от сорняков используется фреза;

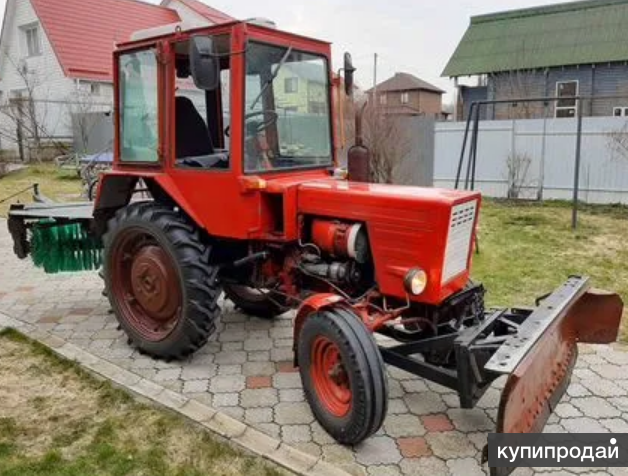

- с целью расчистки придомовой территории от снега а также выравнивания грунта на огороде может применяться отвал.
Вместе с трактором Т-25 можно активно использовать различные самоделки: бороны, плуги, фрезы, сеялки , косилки, дровоколы, оборудованные гидравлическими системами. О возможностях трактора Владимирец при работе в хозяйстве более детально расскажет видео.
При необходимости может быть выполнена модернизация трактора Т-25 путем замены штатного мотора и доработки гидравлической системы – это позволит существенно расширить сферы применения агрегата в сельском хозяйстве и быту.
Картофелекопалка самодельная для трактора Т-25
Сажалка для картофеля на трактор Т-25 в паре с картофелекопалкой для агрегата позволяет посадить и собрать урожай клубневых культур, затрачивая на работу минимум усилий и времени.
Принцип работы изготовленного своими руками оборудования для выкапывания картофеля достаточно прост. Однако чтобы приспособление получилось максимально эффективным, над его сборкой потребуется немного потрудиться. Порядок изготовления картофелекопалки выглядит следующим образом:
- Вначале потребуется сделать надежную опорную раму. Для этого нужно использовать 4 швеллера, соединенных между собой 4 усиливающими уголками;
- Далее болтами на раме нужно закрепить элеватор. Благодаря болтовому соединению фермер сможет менять угол наклона используемого элеватора;
- Затем потребуется оборудовать редукционный узел. Для его изготовления потребуется воспользоваться «стаканом», втулкой и двумя металлическими цилиндрами – все эти запчасти необходимы для фиксации приводного и ведомого валов;
- Для крепления картофелекопалки на тракторе необходимо сделать входную ось. Для этого потребуется проделать отверстия в боковых стенках кожуха элеватора. Далее на шпильку нужно надеть шестерню с приваренным подшипником, распорочное колесо и 2 втулки.
В результате работы получиться изготовить однорядную картофелекопалку, которая по своей надежности и характеристикам практически не будет уступать заводским аналогам.
Трактора Т-25 — технические характеристики, ремонт, устройство
Трактор Т 25 вышел с конвейера как раз в то время, когда производство сельхозтехники в СССР стремительно наращивало свои обороты. Тогдашние фермеры ощущали резкую необходимость в автоматизации ручного труда именно на тех участках, где бы не смог помочь габаритный агрегат. Землевладельцы нуждались в небольшой, но достаточно надежной машине, с ролью которой трактор Т 25 справился на отлично.
Содержание
- 1 Технические характеристики трактора
- 2 Конструкция мотора агрегата
- 3 Особенности коробки передач трактора
- 4 Органы управления и ходовая часть агрегата
- 4. 1 Устройство переднего моста трактора состоит из таких элементов, как:
- 4.
- 5 Механизмы для установки навесного оборудования
- 5.1 В конструкцию гидравлической системы входит:
- 5.2 Благодаря надежной сцепке, модель Т-25 успешно используется:
1 Устройство переднего моста трактора состоит из таких элементов, как:Технические характеристики трактора
Трактор Т 25 представляет собой универсальный колесный агрегат. Он обрел свою популярность не только из-за надежности и возможности эксплуатации в различных условиях практически с любым типом навески, но и благодаря неплохим техническим характеристикам. Среди них выделяются:
- Доработанный, по сравнению с предыдущими моделями, двигатель марки Д21А1;
- Тяговые способности – 0,6 т.;
- Мощность мотора – 27 л. с.;
- Возможность передвигаться на одной из 8 передних и 6 задних скоростях;
- Колея – от 120 до 140 см.;
- Физический вес – 2021 кг.;
- Максимальная скорость передвижения – 22 км./ч.;
- Расход топлива – 225 г. /л.с. за час эксплуатации;
- Примерная грузоподъемность – 610 кг.;
- Отбор мощности – 540 об./мин.
/л.с. за час эксплуатации;Трактор Т 25 имеет небольшие габариты. Длина агрегата составляет 3,18, а ширина – 1,47 м. Высота машины с учетом кабины составляет 2,47 м. Скромные габаритные размеры делают трактор Т 25 незаменимым помощником на небольших участках, площадью от нескольких соток до 2–3 гектаров.
Агрегат можно уверенно использовать в паре с картофелекопалкой, боронами, плугами. Трактор Т25 эффективно работает с окучником для картофеля, при необходимости агрегат можно эксплуатировать вместе с куном. Для перевозки груза владелец трактора может прицепить к агрегату прицеп самодельный или одноосную телегу. Зачастую при обработке почвы фермеры устанавливают на трактор специальные «ежики», которые помогают более эффективно культивировать твердые почвы.
Благодаря широкому спектру используемого навесного оборудования, агрегат практически не имеет конкурентов, равных себе по универсальности.
Ниже рассмотрим все о тракторе Т 25 и детально изучим особенности его основных элементов и узлов.
Конструкция мотора агрегата
В основу конструкции машины вложен проверенный временем, надежный четырехтактный двигатель, работающий вместе с системой воздушного охлаждения и стартером редукторным. Семейство моторов специально для трактора было разработано на Владимирском заводе. В модельном ряде существуют 2-, 4- и 6-цилиндровые двигатели, снабжающиеся большим количеством унифицированных элементов. В стандартной комплектации Т-25 оснащается двухцилиндровым мотором Д21А1, номинальной мощностью 27 л. с. Мощность этой модели двигателя может немного меняться, в зависимости от схемы подключения генератора.
При условии правильной регулировки топливного насоса, мотор будет потреблять минимальное количество топлива и смазочных составов.
Конструкция двигателя проста и легко поддается самостоятельному ремонту. Одна из главных особенностей мотора – наличие двойной смазочной системы, работающей под разбрызгиванием и давлением. Благодаря наличию этого узла, Т-25 и его модификация, Т25 100 – универсальный трактор, выдерживающий эксплуатацию в любое время года и при любых рабочих условиях.
При разогретом моторе и исправном аккумуляторе с непрерывной электрической схемой цветной, давление масла на номинальных оборотах составляет порядка 3 кгс/см2. Трактор t25 нельзя не держать на холостых оборотах на протяжении длительного времени.
Устройство мотора закреплено при помощи трех опор. Эластичные передние опоры располагаются на полураме на специальных резиновых подушках и надежно удерживают мотор посредством жесткого соединения. Задняя часть двигателя закреплена на соединительном корпусе трактора посредством фланца картера.
Надежность фиксации мотора существенно расширяет способности трактора. Его можно уверенно использовать с ковшом – в таком случае двигатель не оторвет от одной из полурам, как это часто бывает с тракторами других марок.
И как культиватор, и как погрузчик, агрегат покажет высокую эффективность и выносливость, а его элементы будут надежно удерживаться в конструкции. Даже если какие-либо детали все же выйдут из строя, их всегда можно быстро заменить самоделками – на работу машины это практически никак не повлияет.
Особенности коробки передач трактора
Отечественный трактор оснащается механической трансмиссией. Коробка переключения передач снабжается удвоителем и реверсом, благодаря чему агрегат может передвигаться в широком диапазоне скоростей – 8 передних и 6 задних. Данный набор передач, в паре с правильной регулировкой сцепления, дает возможность использовать машину на скорости от 1,2 до 22 км./ч. Сцепление трактора однодисковое, сухое, замкнутое, с поперечным расположением валов.
Все элементы КПП помещены в литой корпус и подключены к электросхеме агрегата через отдельное реле. Передняя часть корпуса снабжена первичным валом, расположенным на двух подшипниках, и соединенных с шестерней конической формы.
Согласно инструкции по эксплуатации, эта шестерня находится в постоянном контакте с ведомыми коническими шестернями реверсивного устройства. Само устройство расположено посредине промежуточного вала.
Справа от реверсивного устройства на валу располагается подвижная шестерня, отвечающая за вторую, третью и четвертую передачу. Слева на этом же валу расположены шестерни, приводящиеся в действие по схеме переключения передач с 1–3 и 5–6 скорости.
В нижней части корпуса под промежуточным и главным валами находится привод отбора мощности заднего вала и механизм пониженных передач. Он также отвечает за работу фрез при передаче на них усилия мотора.
На верхней крышке трансмиссии располагается блокиратор, который не дает менять скорости при неполном выключении и включении сцепления. Этот же блокиратор предохраняет шестерни от поломки зубьев.
Корпус коробки передач соединен с устройством задней навески, тормозными рукавами, устройством электрическими элементами печки и деталями рулевого управления.
Органы управления и ходовая часть агрегата
Установить плуг и другие типы навесного инвентаря на трактор можно благодаря надежной ходовой части. Ведущим в конструкции является задний мост, в то время как передний мост играет роль опоры для передней части агрегата. Также передний мост служит для поворачивания колес при смене траектории движения машины.
Устройство переднего моста трактора состоит из таких элементов, как:
- Рычаги и тяги рулевой трапеции;
- Оси и поворотные кулаки;
- Ступицы колес;
- Поперечный балансир;
- Крепления для монтажа щеток и другого навесного оборудования для уборки территории.
Задние колеса состоят из таких запчастей, как шины низкого давления и штампованные диски. Покрышки колес имеют рисунок «елочка», благодаря которому они самостоятельно очищаются от грязи.
При замене запасных частей колес на обод необходимо надеть резиновую камеру с вентилем и саму покрышку. Внутри на ободе находятся 6 приваренных стоек, к которым крепится диск при помощи болтов.
Давление внутри шин при работе трактора с картофельной копалкой и другим навесным оборудованием в поле должно составлять не более 0,9 кг/см2.
Механизмы для установки навесного оборудования
Устройство задней навески предназначено для установки на трактор разного навесного инвентаря – сеялки зерновой и других приспособлений, повышающих универсальность агрегата. Устройство также используется для подъема трактора перед транспортировкой и опускания по прибытию на рабочее место.
Навесная система агрегата представляет собой трехточечную классическую конструкцию. Она состоит из таких элементов:
- Цепи для соединения;
- Центральной тяги;
- 2 тяг продольного расположения, закрепленных одним концом к литым кронштейнам, прикрученным к коробке передач агрегата.
В некоторых случаях система навески может оборудоваться отдельным генератором.
Посредством специальных раскосов продольные тяги соединены с подъемными рычагами.
Усилие на рычаги передается посредством подъемного вала. Навесной инвентарь крепится после установки зажигания непосредственно на свободные концы центральной и продольных тяг.
В конструкцию гидравлической системы входит:
- Масляный бак;
- Масляный насос;
- Силовые цилиндры;
- Маслопроводы;
- Гидрораспределитель.
В случае модернизации системы своими руками в ее конструкцию устанавливается еще один гидрораспределитель. В таком случае на тракторе удастся сделать гидравлическое рулевое управление.
Благодаря надежной сцепке, модель Т-25 успешно используется:
- С косаркой роторной;
- С самодельными плугами;
- С лопатой;
- В качестве культиватора;
- С копалкой;
- С лебедкой;
- Для уборки снега.
Отличные технические характеристики и простота в ремонте делают машину оптимальным агрегатом для работы на небольших и средних участках.
Надежно смонтированное и спрятанное электрооборудование модели позволяет эксплуатировать ее даже в непогоду, не боясь выхода из строя отдельных узлов.
TractorData.com Информация о тракторе TYM T25
|
| Производство | |
| Tym Tym | |
| Компактный универсальный трактор | |
| TYM T25 Power | |
| Двигатель (брутто) | 18,4 кВт |
| ВОМ (заявленный) | 18,3 л.с. 13,6 кВт |
| Mechanical | |
| с полным приводом | |
Рулевое управление. Кабина опционально. |
| Фотографии | |
| В настоящее время нет фотографий TYM T25. Чтобы отправить свой, отправьте его по адресу [email protected]. Фотографии могут быть использованы только с разрешения оригинального фотографа. | |
| Емкость | |
| Топливо | 6,6 галлона 25,0 л |
| Гидравлическая система | 5,8 галлона 22,0 л |
| Гидравлика | |
| Тип | с открытым центром |
| Емкость | 5,8 галлона 22,0 л |
| Задние клапаны | 1 ОпцияДополнительно |
| Расход насоса | 4,18 гал/мин 15,8 л/мин |
| Общий расход | 6,95 гал/мин 26,3 л/мин |
| Поток рулевого управления | 2,77 гал/мин 10,5 л/мин |
| Сцепка трактора | |
| Задний тип | I |
| Управление | Управление положением |
| Задний подъемник (на концах) | 1534 фунта 695 кг |
| Задний подъемник (при 24 дюймах/610 мм) | 1102 фунта 499 кг |
| Коробка отбора мощности (ВОМ) | |
| Задний ВОМ | независимый |
| Сцепление | электрогидравлическое |
| Задний об/мин | 540 (1,375) |
| Электрический | |
| Заземление | минус |
| Система зарядки | Генератор |
| Зарядные усилители | 40 |
| Напряжение батареи | 12 |
| Информация о странице | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Контактный
© 2000-2022 – TractorData. com®. Примечание. Прилагаются все усилия для обеспечения того, чтобы указанные данные
точно. Однако различия между источниками, неполные списки,
ошибки, и ошибки при вводе данных случаются. Проконсультируйтесь с официальным
литературу от производителя, прежде чем приступать к обслуживанию или ремонту.Volvo T25 технические характеристики, габариты, мощность, расход топлива и комплектация бензинGeneral informations and Service Manual
