Как управлять экскаватором-погрузчиком JCB

Специальная техника может выполнить большой перечень разнообразных задач, основой которых являются операции выемки почв. Чтобы иметь возможность использования техники, нужен экскаваторщик. А он в свою очередь обязан изучить особенности и правила эксплуатации специальной техники, изучить материально-техническую базу и получить удостоверение тракториста-машиниста.

Проверка техники перед началом работ

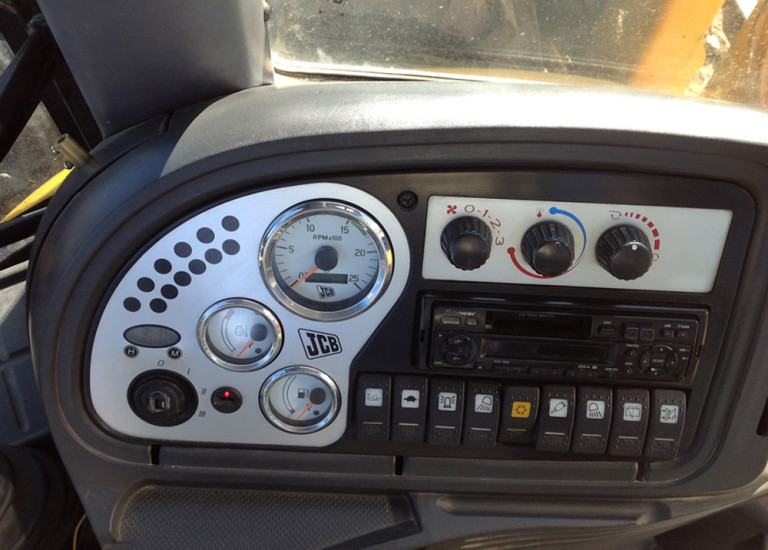

Невзирая на свой стаж и опыт работы на других типах погрузчиков, оператор должен внимательно изучить инструкцию по эксплуатации новой модели. После этого следует ознакомиться с интерфейсом панели управления, расположением всех рычагов и прочих органов управления. Важно определиться, подходит ли функционал и возможности экскаватора для выполнения поставленной задачи.

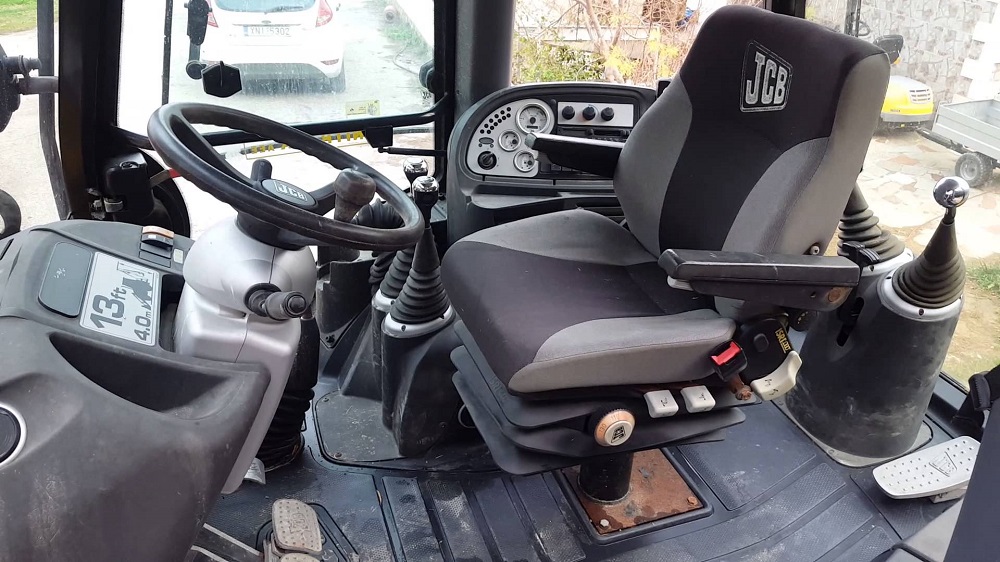

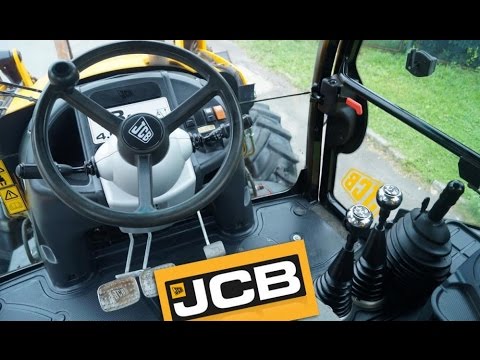

Управлять экскаватором машинист может в двух положениях:

  • лицом вперед. Доступны органы управления, как и в любом другом тракторе: руль, сцепление, тормоза, рычаг переключения передач и т. д.;
  • лицом назад. Для использования доступны элементы управления ковшом, стрелой, стабилизаторами и т.п.

следует также обратить внимание на дополнительный функционал модели. Сюда относится система вентиляции, кондиционирования, управления полным приводом, длиной стрелы и другие возможности. После этого можно приступить к проверке безопасности оператора: страховочные ремни, функциональность защиты от опрокидывания. Сюда же относится аудит целостности гидравлических шлангов, соответствие давления в шинах нормативам, наличие огнетушителя и других средств зашиты.

Тестовая эксплуатация

Заняв сидение оператора, следует пристегнуться ремнями безопасности. После этого можно запустить двигатель и дать ему прогреться. Стела, ковш и стабилизаторы в это время должны быть не земле.

Сидя лицом вперед, нужно выбрать рычаг управления основным ковшом. Пользоваться им несложно. Если подать его на себя, то ковш поднимется. Чтобы опустить, нужно отодвинуть рычаг – ковш переместится вниз. Перемещение рычага управления вправо заставит ковш зачерпнуть землю, а в противоположную сторону – отодвинуть грунт или породу.

Пробное копание

Перед началом движения необходимо освободить ручник и включить первую передаче. После того, как трактор будет подогнан к месту выполнения работы, нужно проверить клиренс. С помощью дроссельной заслонки фиксируется оптимальное число оборотов двигателя: 850. Следующий шаг заключается в выставлении стабилизаторов. После выполнения перечисленных манипуляций можно открыть ковш.

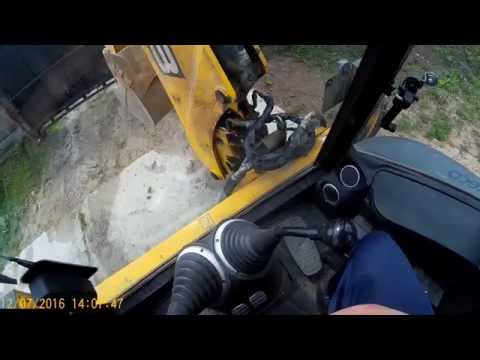

Управление экскаватором-погрузчиком JCB при копании выполняется в такой последовательности. Основной рабочий орган подводится к тому месту, где предстоит выкопать яму. При помощи левого рычага ковши опускается на землю, а правый позволяет зачерпнуть грунт ковшом. В закрытом положении он подымается вверх. Далее ковш перемещается к месту отвала почвы и открывается при помощи правого рычага. Для продолжения работы стрела поворачивается в начальное положение.

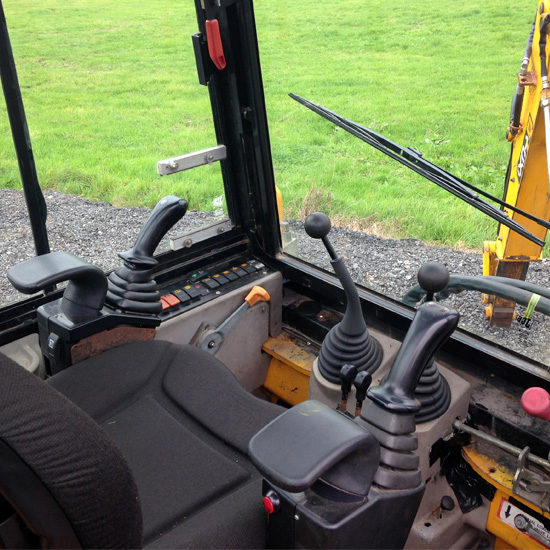

Органы управления экскаватора-погрузчика

В моделях с упрощенной системой управления для манипулирования лопатой используется один рычаг (на рисунке обозначен буквой А). На рукоятке есть кнопка В, которая моментально отсоединяет трансмиссию от силовой установки после нажатия. Благодаря этому вся мощность двигателя будет перенаправлена на работу погрузчика.

Поднятие, опускание стрелы; откат вперед или назад инициируется одни рычагом по стандартной для этих случаев схеме управления «+». Можно выбрать комбинацию конкретных манипуляций. Для этого рычаг перемещается между четырьмя основными направлениями. К примеру, для того чтобы поднять лопату, рычаг нужно переместить назад. В это же время, если отодвинуть его влево, то обеспечивается откат лопаты назад.

То есть, в случаях, когда рычаг управления перемещается по направлению влево-назад, то лопата приподымается и откатывается. Скорость манипуляций напрямую зависит от амплитуды перемещения рычага: чем больше – тем быстрее. Сам рычаг укомплектован пружиной, позволяющей ему вернуться в исходное положение. Погрузчик будет зафиксирован в выбранном положении до тех пор, пока не рычагом управления не будет дана команда на выполнение каких-либо операций.

Рядом с органом управления находится бирка, которая дает полную информацию о зависимости перемещений рычага и ответной реакции рабочих органов. О них поговорим ниже.

Поднятие

Для того, чтобы поднять (А) лопату, нужно рычаг управления отвести назад. При вертикальном перемещении рабочей части угол наклона относительно поверхности земли остается неизменным. Обеспечивается это за счет параллельного соединения подвижных узлов.

Опускание

Точно так же: угол наклона остается неизменным. Инициируется перемещение тем же рычагом (В).

Откатывание

Для того, чтобы откатить лопату вперед, нужно рычаг надавить вправо (С). Обратный эффект обеспечивается за счет перемещения рычага в противоположную сторону (D).

Плавающий режим

При опускании погрузчика его нужно всегда ставить в плавающий режим. Для этого достаточно переместить рычаг управления вперед до отказа. Он должен оставить в этом положении.

Возврат в положение «копание»

Функция необходима для того, чтобы быстро перейти в режим копания из положения откатки вперед. Если выбирается данный режим, то выключатель перекроет давление масла автоматически в тот момент, когда лопата займет нужной для копания положение.

Для того, чтобы воспользоваться функционалом, следует переключатель «активации возврата к копанию» (обозначен на схеме А) перевести в положение «включен». После того, как включится индикация переключателя, потянуть рычаг управления до упора влево. При прохождении положения «откатывание назад» оператор почувствует небольшое сопротивление. Рычаг нужно отпустить. Он останется в таком положении до того момента, пока ковш не займет нужное положение. И только после этого он автоматически станет в нейтральную позицию.

Если использование функции больше не требуется, то достаточно выключить соответствующий переключатель. Его индикация погаснет.

Система Easy Controls

На моделях, оснащенных системой Easy Controls, рабочий орган погрузчика управляется одним рычагом (А). На его рукоятке предусмотрена кнопка быстрого сброса трансмиссии (В). Благодаря этому можно быстро освободить силовую установку от дополнительной нагрузки и всю мощность направить на выполнение работы.

Индивидуальные движения – опускание, поднятие, откатывания – активируются по стандартной схеме «+». Комбинация разных движений достигается за счет перемещения рычага управления с удержанием по соответствующему направлению. Например, чтобы откатить вперед и опустить лопату, нужно передвинуть управление вправо и вперед. И наоборот, если передвинуть рычаг по диагонали влево-назад, то лопата откатит назад с одновременным подъемом.

Система Easy Controls расширенная

На ряде машин устанавливается расширенная система Easy Controls. У них для управления работой используется правый рычаг в том случае, если режим работы выбирался посредством кулисного переключателя. Если сидение обращено вперед, активировать рычаг управления А можно при помощи кнопки С. Для этого ее нужно нажать и отпустить. А чтобы отключить, достаточно поставить тумблер в центральное положение. Повторное нажатие кнопки С приведет к быстрому отключению трансмиссии.

Когда сидение обращено назад, то следует перевести тумблер Е в положение погрузки. Для управления работой погрузчика следует нажать и удерживать переключатель С, расположенный на правом рычаге. В это время будет звучать предупреждающий сигнал. Если отпустить переключатель, то управление погрузчиком отключается, а сигнал предупреждения прекращается.

Рычагом управления можно давать как раздельные команды по схеме «+», так и комбинированные в том же порядке, как было описано выше.

Как управлять JCB 4CX? Правила и особенности управления


Проверка техники перед началом работ

Невзирая на свой стаж и опыт работы на других типах погрузчиков, оператор должен внимательно изучить инструкцию по эксплуатации новой модели. После этого следует ознакомиться с интерфейсом панели управления, расположением всех рычагов и прочих органов управления. Важно определиться, подходит ли функционал и возможности экскаватора для выполнения поставленной задачи.

Управлять экскаватором машинист может в двух положениях:

  • лицом вперед. Доступны органы управления, как и в любом другом тракторе: руль, сцепление, тормоза, рычаг переключения передач и т.д.;
  • лицом назад. Для использования доступны элементы управления ковшом, стрелой, стабилизаторами и т.п.

следует также обратить внимание на дополнительный функционал модели. Сюда относится система вентиляции, кондиционирования, управления полным приводом, длиной стрелы и другие возможности. После этого можно приступить к проверке безопасности оператора: страховочные ремни, функциональность защиты от опрокидывания. Сюда же относится аудит целостности гидравлических шлангов, соответствие давления в шинах нормативам, наличие огнетушителя и других средств зашиты.

Фронт работ для JBC 4CX


JCB 4CX
Машина эффективно выполняет:
  • землеройные операции по формированию котлованов под фундаменты, копке канав, траншей, кюветов;
  • погрузку вынутых грунтов и строительных материалов в транспортные средства;
  • планировку площадок, распределение по их поверхности сыпучих материалов;
  • перевозку грузов по стройплощадке;
  • буксировку прицепов и грузов волоком.

При использовании дополнительного сменного оборудования вы без значительных вложений получаете:

  • машину-разрушитель отслуживших свой век зданий, сооружений, полотна дорог;
  • мобильную буровую установку;
  • буксир для прицепа;
  • вилочный погрузчик и т. д.

Тестовая эксплуатация

Заняв сидение оператора, следует пристегнуться ремнями безопасности. После этого можно запустить двигатель и дать ему прогреться. Стела, ковш и стабилизаторы в это время должны быть не земле.

Сидя лицом вперед, нужно выбрать рычаг управления основным ковшом. Пользоваться им несложно. Если подать его на себя, то ковш поднимется. Чтобы опустить, нужно отодвинуть рычаг – ковш переместится вниз. Перемещение рычага управления вправо заставит ковш зачерпнуть землю, а в противоположную сторону – отодвинуть грунт или породу.

Пробная эксплуатация

Сядьте на место машиниста, пристегните ремни безопасности и запустите двигатель, подождав, пока он прогреется. Стабилизаторы, стрела и ковш должны находиться на земле.

Опустите ручник и выберите первую передачу. Сидя лицом к передней части, найдите рычаг управления основным ковшом. Направьте его к себе и поднимите ковш. Толкните его от себя – и ковш опустится. Потяните рычаг вправо, к себе, и он начнет загребать. Потяните вбок от центра – и ковш будет отваливать.

Пробное копание

Перед началом движения необходимо освободить ручник и включить первую передаче. После того, как трактор будет подогнан к месту выполнения работы, нужно проверить клиренс. С помощью дроссельной заслонки фиксируется оптимальное число оборотов двигателя: 850. Следующий шаг заключается в выставлении стабилизаторов. После выполнения перечисленных манипуляций можно открыть ковш.

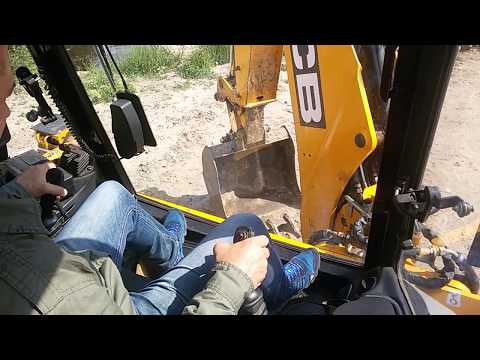

Управление экскаватором-погрузчиком JCB при копании выполняется в такой последовательности. Основной рабочий орган подводится к тому месту, где предстоит выкопать яму. При помощи левого рычага ковши опускается на землю, а правый позволяет зачерпнуть грунт ковшом. В закрытом положении он подымается вверх. Далее ковш перемещается к месту отвала почвы и открывается при помощи правого рычага. Для продолжения работы стрела поворачивается в начальное положение.

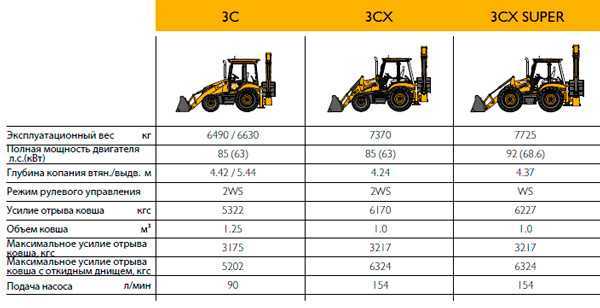

Особенности модификаций JCB 4CX

Модели отличаются размерами, эксплуатационным весом, вместимостью ковшевых устройств, конструкцией рукояти стрелы.

JCB 4CX

JCB Sitemaster

Sitemaster – при аналогичных с базовой моделью размерах и весом, рукоять стрелы оборудована телескопическим механизмом выдвижения, что позволило увеличить глубину копания экскаваторным ковшом с 4,67 до 5,88 м. Высота выгрузки возросла с 3,84 до 4,73 м. На агрегат установлен вспомогательный контур гидравлики, допускающий подключение дополнительного оборудования (молотка отбойного, дорожной фрезы, насоса, дрели и т. д.).

JCB SUPER/SUPER Sitemaster

SUPER – вес машины в максимальной комплектации составляет 8,8 т. Увеличены габаритные размеры самого изделия, стреловых конструкций, вместимость ковшей. Агрегат разрабатывает грунт на глубине до 5,35 м. Помимо погрузочного ковша агрегат может быть оборудован вилами, ковшовым устройством «6 в 1».

SUPER Sitemaster – в конструкции модели объедены особенности двух агрегатов, добавлена выдвижная рукоять стрелы экскаватора, что увеличило глубину копания до 6,51 м. Передний ковш объемом 1,3 м3 повысил эффективность погрузочных работ. Механический узел угловой компенсации наклона ковшового устройства при подъеме стрелы исключил высыпание грунта при погрузочных работах.

JCB 4CX TURBO

4CX TURBO – армейская модификация машины 4CX SUPER. Предельно упрощено управление и обслуживание машины. Отличия от гражданской версии:

  • увеличенный моторесурс;
  • стойкость к высоким нагрузкам;
  • температурный стандарт -50 – +50 градусов.

JCB 4CX14

4CX14 – машина с приводом на заднюю ось. Габарит по длине увеличен до 7,37 м. Оснащенность и комплектация соответствует базовому изделию 4СХ.

JCB 4CXP21

4CXP21 – агрегат выпускался в 2002-2010 г. г. в рамках проекта модификации №21. Ходовые, эксплуатационные характеристики аналогичны базовой версии машины. Оснащение кабины оператора включает системы FOPS/ROPS, обеспечивающие безопасность при переворачивании и падении предметов. Остекление, светотехника дают полный обзор рабочей зоны. Положение кресла устанавливается оператором, органы управления расположены в соответствии с требованиями эргономики.

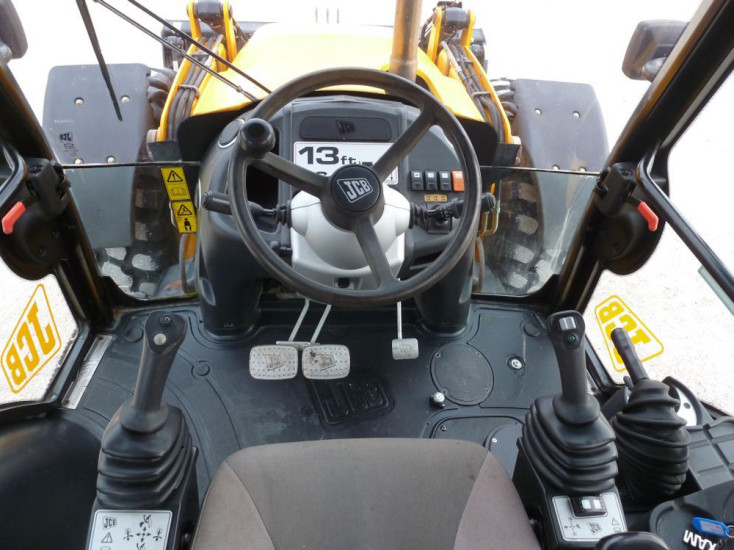

Кабина управления JCB 4CXP21 SW

Это важно! Механизаторы отмечают маневренность, многофункциональность, надежность 4СХ. Владельцы – высокую остаточную стоимость на рынке спецтехники после многолетней эксплуатации в тяжелых условиях.

Органы управления экскаватора-погрузчика

В моделях с упрощенной системой управления для манипулирования лопатой используется один рычаг (на рисунке обозначен буквой А). На рукоятке есть кнопка В, которая моментально отсоединяет трансмиссию от силовой установки после нажатия. Благодаря этому вся мощность двигателя будет перенаправлена на работу погрузчика.

Поднятие, опускание стрелы; откат вперед или назад инициируется одни рычагом по стандартной для этих случаев схеме управления «+». Можно выбрать комбинацию конкретных манипуляций. Для этого рычаг перемещается между четырьмя основными направлениями. К примеру, для того чтобы поднять лопату, рычаг нужно переместить назад. В это же время, если отодвинуть его влево, то обеспечивается откат лопаты назад.

То есть, в случаях, когда рычаг управления перемещается по направлению влево-назад, то лопата приподымается и откатывается. Скорость манипуляций напрямую зависит от амплитуды перемещения рычага: чем больше – тем быстрее. Сам рычаг укомплектован пружиной, позволяющей ему вернуться в исходное положение. Погрузчик будет зафиксирован в выбранном положении до тех пор, пока не рычагом управления не будет дана команда на выполнение каких-либо операций.

Рядом с органом управления находится бирка, которая дает полную информацию о зависимости перемещений рычага и ответной реакции рабочих органов. О них поговорим ниже.

инструкция » Органы управления погрузчика

Органы управления погрузчика
Органы управления погрузчика. Ручные органы управления

Введение

В машинах с упрощенным управлением лопатой погрузчика управляет один рычаг А. Нажатие кнопки сброса трансмиссии В на рукоятке рычага обеспечивает быстрое отсоединение трансмиссии от двигателя. Этим обеспечивается передача большего значения мощности на погрузчик.

Для индивидуальных движений погрузчика (поднятие, опускание, откатывание вперед/назад) рычагом пользуются по схеме ‘+’.

Допускается выбор комбинированных движений путем перемещения рычага в направлениях между четырьмя главными направлениями. Например, поднятие лопаты осуществляется путем перемещения рычага прямо назад, в то время как для откатывания лопаты назад следует переместить рычаг налево.

Итак, если вы перемещаете рычаг диагонально назад и налево, то лопата поднимается и откатывается назад.

Скорость движений погрузчика зависит от того, на какое расстояние вы перемещаете рычаг. Чем дальше вы отводите рычаг, тем быстрее выполняются операции. Рычаг подпружинен, чтобы вернуться в среднее (исходное) положение. Погрузчик будет зафиксирован в любом положении до тех пор, пока Вы не передвинете его рычагом управления (кроме операций Планирования и Возврата к копанию).

На бирке, расположенной рядом с рычагом управления, символами показано то, к каким действиям погрузчика приводят различные перемещения рычага. Эти условные знаки, движения рычага и действия погрузчика описываются на страницах ниже.

Чтобы поднять лопату А, потянуть рычаг прямо назад. По ходу поднятия лопаты он сохраняет один и тот же угол относительно грунта. Это обеспечивается параллельными соединительными звеньями на рычагах погрузчика.

Опускание

Чтобы опустить лопату В, надавить рычаг вперед. Лопата сохраняет один и тот же угол относительно грунта в соответствии с описанием в пункте Поднятие.

Откатывание вперед

Чтобы выкатить лопату вперед С, надавить рычаг вправо. Откатывание назад

Чтобы закатить лопату назад D, потянуть рычаг влево.

Плаванье

Если при поднятом погрузчике выбрать команду качания, он опустится над ней на ходу. Вы скорость спуска. на землю и будет «качаться» не сможете контролировать

Всегда опустить погрузчик до выбора режима Плаванье.

Для того, чтобы лопата ‘плавала’ над грунтом, отодвинуть рычаг вперед до отказа и оставить его там. Вы почувствуете слабое сопротивление на рычаг при прохождении его через положение Опускание.

Возврат в положение копания (если предусмотрен)

Это позволяет вам переместить лопату из положения откатки вперед в положение копания быстро и легко.

Когда вы выбираете Возврат в положение копания выключатель на одной из рычагов погрузчика перекрывает гидравлическое давление немедленно в момент, когда лопата достигнет правильного угла для копания.

Чтобы выбрать Возврат в положение копания

Нажатием установить переключатель А «активации возврата к копанию» в положение ВКЛ, переключатель засветится.

Потянуть рычаг влево до упора. Вы почувствуете слабое сопротивление на рычаге при прохождении его через положение Откатывание назад. Отпустить рычаг, он останется в фиксированном положении до тех пор, пока ковш не достигнет положения возврата к копанию, и тогда рычаг автоматически переместится в центральное положение удержания.

Когда возврат к копанию больше не нужен, нажатием установить переключатель активации в положение ВЫКЛ.
Система Easy Controls
Примечание: Этот раздел также относится к машинам с управлением Easy Controls / Advanced Easy Controls и опцией рычага ручного управления погрузчиком.

Введение

На машинах, оборудованных системой Easy Controls, лопата погрузчика приводится в действие при помощи одного рычага управления А. Нажатие кнопки сброса трансмиссии В на рукоятке рычага обеспечивает быстрое отсоединение трансмиссии от двигателя. Этим обеспечивается передача большего значения мощности на погрузчик.

Для индивидуальных движений погрузчика (поднятие, опускание, откатывание вперед/назад) рычагом пользуются по схеме ‘+’.

Допускается выбор комбинированных движений путем перемещения рычага в направлениях между четырьмя главными направлениями. Например, поднятие лопаты осуществляется путем перемещения рычага прямо назад, в то время как для откатывания лопаты назад следует переместить рычаг налево.

Итак, если вы перемещаете рычаг диагонально назад и налево, то лопата поднимается и откатывается назад.

Скорость движений погрузчика зависит от того, на какое расстояние вы перемещаете рычаг. Чем дальше вы отводите рычаг, тем быстрее выполняются операции. Рычаг подпружинен, чтобы вернуться в среднее (исходное) положение. Погрузчик будет зафиксирован в любом положении до тех пор, пока Вы не передвинете его рычагом управления (кроме операций Планирования и Возврата к копанию).

На бирке, расположенной рядом с рычагом управления, символами показано то, к каким действиям погрузчика приводят различные перемещения рычага. Эти условные знаки, движения рычага и действия погрузчика описываются на страницах ниже.

Поднятие

Чтобы поднять лопату А, потянуть рычаг прямо назад. По ходу поднятия лопаты он сохраняет один и тот же угол относительно грунта. Это обеспечивается параллельными соединительными звеньями на рычагах погрузчика.

Опускание

Чтобы опустить лопату В, надавить рычаг вперед. Лопата сохраняет один и тот же угол относительно грунта в соответствии с описанием в пункте Поднятие.

Плаванье

Если при поднятом погрузчике выбрать команду качания, он опустится на землю и будет «качаться» над ней на ходу. Вы не сможете контролировать скорость спуска.

Всегда опустить погрузчик до выбора режима Плаванье.

Для того, чтобы лопата ‘плавала’ над грунтом, отодвинуть рычаг вперед до отказа и оставить его там. Вы почувствуете слабое сопротивление на рычаг при прохождении его через положение Опускание.

Возврат в положение копания (если предусмотрен)

Это позволяет вам переместить лопату из положения откатки вперед в положение копания быстро и легко.

Когда вы выбираете «Возврат в положение копания» выключатель на одной из рычагов погрузчика перекрывает гидравлическое давление немедленно в момент, когда лопата достигнет правильного угла для копания.

Чтобы выбрать Возврат в положение копания

Нажатием установить переключатель А «активации возврата к копанию» в положение ВКЛ, переключатель засветится.

Потянуть рычаг влево до упора. Вы почувствуете слабое сопротивление на рычаге при прохождении его через положение Откатывание назад. Отпустить рычаг, он останется в фиксированном положении до тех пор, пока ковш не достигнет положения возврата к копанию, и тогда рычаг автоматически переместится в центральное положение удержания.

Когда возврат к копанию больше не нужен, нажатием установить переключатель активации в положение ВЫКЛ.
Расширенная система Easy Controls
Введение

На машинах, оборудованных расширенной системой Easy Controls, управление лопатой погрузчика осуществляется при помощи правого рычага управления А при условии, что режим погрузки был выбран при помощи кулисного переключателя Е.

При условии, что сиденье обращено лицевой стороной к передней части машины, для активации рычага управления погрузчиком А нажать и отпустить выключатель С на правом рычаге управления. В активированном состоянии на правом рычаге управления горит индикатор D.

Для отключения рычага управления перевести тумблер в центральное положение.

При условии, что сиденье обращено лицевой стороной к задней части машины, перевести тумблер Е в положение погрузки. Для управления погрузчиком нажать и удерживать выключатель С на правом рычаге управления. Для отключения рычага управления отпустить выключатель С. В процессе удержания выключателя С будет подаваться предупреждающий сигнал.

При условии, что сиденье обращено лицевой стороной к передней части машины и правый рычаг управления активирован, последующее нажатие выключателя С приведет к быстрому отключению передачи трансмиссией крутящего момента двигателю. Этим обеспечивается передача большего значения мощности на погрузчик.

Для индивидуальных движений погрузчика (подъем, опускание, откатывание вперед/назад) рычагом пользуются по схеме «+».

Допускается выбор комбинированных движений путем перемещения рычага в промежуточных направлениях между четырьмя главными. Например, подъем лопаты осуществляется путем перемещения рычага прямо назад, в то время как для откатывания лопаты назад следует переместить рычаг налево.

Таким образом, если переместить рычаг по диагонали назад и налево, лопата поднимется и откатится назад.

Скорость движений погрузчика зависит от того, на какое расстояние перемещается рычаг. Чем дальше отводится рычаг, тем быстрее выполняются операции. Рычаг возвращается в центральное (исходное) положение под действием пружины. Погрузчик будет оставаться в любом положении до тех пор, пока он не будет передвинут при помощи рычага управления (кроме операций планирования и возврата к режиму копания).

Поднятие

Чтобы поднять лопату А, потянуть рычаг прямо назад. По ходу поднятия лопаты он сохраняет один и тот же угол относительно грунта. Это обеспечивается параллельными соединительными звеньями на рычагах погрузчика.

Опускание

Чтобы опустить лопату В, надавить рычаг вперед. Лопата сохраняет один и тот же угол относительно грунта в соответствии с описанием в пункте Поднятие.

Откатывание вперед

Чтобы выкатить лопату вперед С, надавить рычаг вправо.

Откатывание назад

Чтобы закатить лопату назад D, потянуть рычаг влево.

Возврат в положение копания (если предусмотрен)

Это позволяет вам переместить лопату из положения откатки вперед в положение копания быстро и легко.

Когда вы выбираете Возврат в положение копания выключатель на одной из рычагов погрузчика перекрывает гидравлическое давление немедленно в момент, когда лопата достигнет правильного угла для копания.

Чтобы выбрать Возврат в положение копания

Нажатием установить переключатель А «активации возврата к копанию» в положение ВКЛ, переключатель засветится.

При опускании загрузочных рук (В) лопата автоматически возвращается в положение копания.

Когда возврат к копанию больше не нужен, нажатием установить переключатель активации в положение «OFF» («ВЫКЛ.»).

* Также наша компания готова поставить запчасти следующих марок спецтехники: Case, Liebherr, New Holland, Grove, Bobcat, Komatsu, Bauer, Putzmeister, Kato, Caterpillar, Terex, Volvo, HBM-Nobas, Fiat Kobelco, Fiat Allis, Atlas, Hydrema, Hamm, Bomag, Wirtgen, IR, Vogele, Marini, Hoffman. Уточните наличие через форму.

инструкция » Органы управления погрузчика

Возврат в положение «копание»

Функция необходима для того, чтобы быстро перейти в режим копания из положения откатки вперед. Если выбирается данный режим, то выключатель перекроет давление масла автоматически в тот момент, когда лопата займет нужной для копания положение.

Для того, чтобы воспользоваться функционалом, следует переключатель «активации возврата к копанию» (обозначен на схеме А) перевести в положение «включен». После того, как включится индикация переключателя, потянуть рычаг управления до упора влево. При прохождении положения «откатывание назад» оператор почувствует небольшое сопротивление. Рычаг нужно отпустить. Он останется в таком положении до того момента, пока ковш не займет нужное положение. И только после этого он автоматически станет в нейтральную позицию.

Если использование функции больше не требуется, то достаточно выключить соответствующий переключатель. Его индикация погаснет.

Система Easy Controls

На моделях, оснащенных системой Easy Controls, рабочий орган погрузчика управляется одним рычагом (А). На его рукоятке предусмотрена кнопка быстрого сброса трансмиссии (В). Благодаря этому можно быстро освободить силовую установку от дополнительной нагрузки и всю мощность направить на выполнение работы.

Индивидуальные движения – опускание, поднятие, откатывания – активируются по стандартной схеме «+». Комбинация разных движений достигается за счет перемещения рычага управления с удержанием по соответствующему направлению. Например, чтобы откатить вперед и опустить лопату, нужно передвинуть управление вправо и вперед. И наоборот, если передвинуть рычаг по диагонали влево-назад, то лопата откатит назад с одновременным подъемом.

Система Easy Controls расширенная

На ряде машин устанавливается расширенная система Easy Controls. У них для управления работой используется правый рычаг в том случае, если режим работы выбирался посредством кулисного переключателя. Если сидение обращено вперед, активировать рычаг управления А можно при помощи кнопки С. Для этого ее нужно нажать и отпустить. А чтобы отключить, достаточно поставить тумблер в центральное положение. Повторное нажатие кнопки С приведет к быстрому отключению трансмиссии.

Когда сидение обращено назад, то следует перевести тумблер Е в положение погрузки. Для управления работой погрузчика следует нажать и удерживать переключатель С, расположенный на правом рычаге. В это время будет звучать предупреждающий сигнал. Если отпустить переключатель, то управление погрузчиком отключается, а сигнал предупреждения прекращается.

Рычагом управления можно давать как раздельные команды по схеме «+», так и комбинированные в том же порядке, как было описано выше.
