Тракторы Джон Дир серии 6M: обзор серии в деталях на примере 6195M

Линейка 6М представлена семью моделями мощностью от 110 до 210 л.с. John Deere применяет в машинах собственные двигатели. Они отличаются большим запасом крутящего момента, большой планкой постоянной мощности и надежностью. Тракторы 6М производятся в Германии на заводе в г. Мангейм.

Многофункциональный трактор John Deere серии 6M – надежный помощник в хозяйстве

Линейка 6М представлена семью моделями мощностью от 110 до 210 л.с. Это подразумевает возможность выполнения задач с огромным перечнем разных агрегатов на всех возможных сельскохозяйственных работах в любом хозяйстве

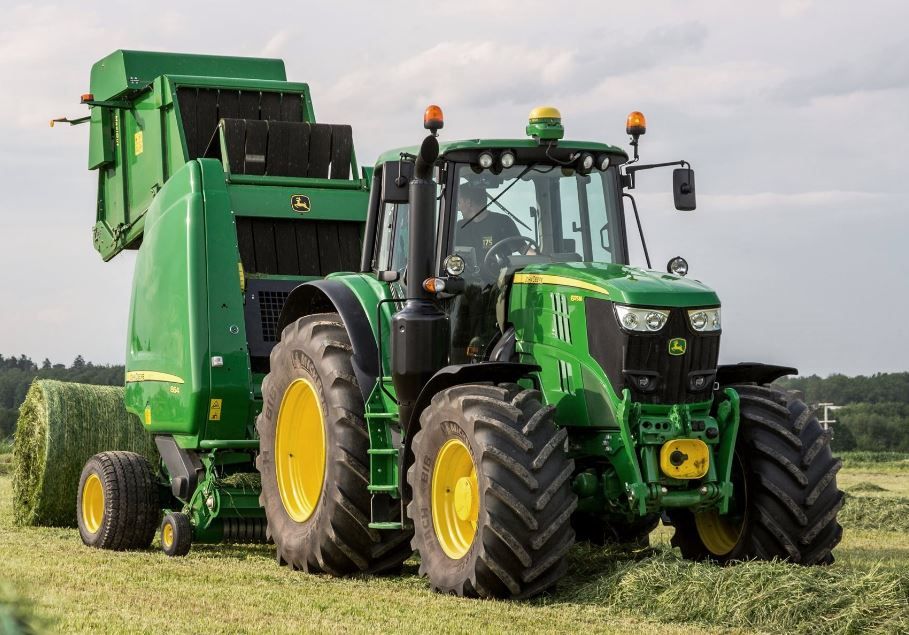

В качестве примера рассмотрим модель John Deere 6195M.

• В названии модели всегда есть первая цифра, обозначающая семейство машины. Чем больше эта цифра, тем крупнее и мощнее линейка тракторов.
• Далее следуют три цифры, обозначающие номинальную мощность. Важно отметить, что мы всегда указываем именно номинальную мощность, которая снимается на стендовых испытаниях двигателя, когда он раскручен до своих номинальных оборотов. Это важно, потому что, кроме номинальной мощности, в поле будет реализовываться и максимальная мощность. Коснемся данной темы позже.
• Последний символ в обозначении машин – буква. Чем ближе она к концу латинского алфавита, тем более этот трактор оснащен. Возможно, вы слышали, что есть тракторы серии 6B – это более простые машины. Или, наоборот, есть тракторы 8R. Их оснащенность является передовой на мировом уровне.

Тракторы 6М производятся в Германии на заводе в г. Мангейм. Этот завод существовал еще до того, как компания John Deere стала производить там тракторы. В середине 20 века John Deere выкупила предприятие. Теперь там трудится более 3000 сотрудников. Без лишней скромности можно сказать, что это один из самых современных заводов в мире. Процесс сборки и производства компонентов доведен до автоматизма, и каждые три минуты с конвейера выходит новый трактор.

Двигатели тракторов John Deere 6-й серии

John Deere применяет в машинах собственные двигатели. Они отличаются большим запасом крутящего момента, большой планкой постоянной мощности и надежностью.

Номинальная мощность составляет, допустим, 2000 оборотов в минуту. В этой отметке мы на стенде сняли показания мощности трактора, например, 6125М, и она составила около 93 кВт. Когда мы работаем с тяжелым орудием (плуг, культиватор), трактор в поле начинает как бы задыхаться, понижать обороты из-за возрастающей нагрузки. Таким образом, обороты трактора снижаются и, к примеру, переходят к отметке 1700-1800 оборотов в минуту. На этом участке мощность трактора не падает, а наоборот возрастает. Желтая кривая мощности идет вверх и в какой-то момент доходит до своего максимума. Мы можем быть уверены, что, несмотря на падение оборотов трактора, мощность возрастает. В то же время крутящий момент, который на рисунке отмечен зеленой кривой, тоже растет.

Возрастающую мощность можно назвать запасом мощности. Таким образом, можно быть уверенным, что даже при самых тяжелых операциях трактор John Deere справится с любым орудием на любом типе почв.

В серии 6М используются два разных двигателя:

• младших моделей – 4-цилиндровый двигатель с объемом 4,5 л (110 и 125 л.с.).
• старших моделей – 6-цилиндровый двигатель объемом 6,8 л.

Колесные базы у шести моделей также различаются. Они скомпонованы попарно.  Если мы возьмем 155 л.с. и 140 л.с. то тракторы будут иметь одну и ту же массу, габариты и грузоподъемность. Но если мы переходим на следующую ступень между 155 и 175 – то это будут принципиально разные машины.

Рис. Двигатели John Deere

Рис. Двигатели John Deere с колесной базой

Трансмиссии тракторов John Deere 6-й серии

Предлагаются три варианта трансмиссии:

• PowerQuad.
• AutoQuad.
• CommandQuad.

Все они схожи по принципу работы. В названии каждой присутствует слово QUAD (от слова «четыре»). Это значит, что каждая из них имеет 4 передачи Power Shift. Таким образом, мы можем переключать 4 передачи под нагрузкой, во время работы без риска потерять мощность внутри каждого диапазона.

Во всех трансмиссиях есть диапазоны, внутри каждого по 4 передачи.

PowerQuad – это механическая трансмиссия, где каждая передача переключается вручную.

AutoQuad предоставляет возможность делать это автоматически и настраивать чувствительноcть переключения передач. Для работы с ВОМ нужно держать обороты всегда близкими  к номинальным, поэтому мы можем выставить высокую чувствительность переключения. Трактор, даже меняя передачи, будет оставаться на оборотах, близких к минимальным. А, например, на пахоте, где мы хотим получить больше крутящего момента и мощности, мы поставим низкую чувствительность, и тогда трактор будет переключаться лишь при достижении примерно 1700 оборотов.

Самой оснащенной трансмиссией является CommandQuad. Она предоставляет еще и возможность автоматически переключать диапазоны, настраивать, выбирать или задавать необходимую скорость движения. Если нам по агрономическим причинам требуется двигаться с определенной точно выверенной скоростью, то CommandQuad позволяет задать ее.

Трактор будет ее соблюдать. Также эта трансмиссия позволяет использовать автоматическое сцепление, что может быть очень удобно при работе с погрузчиком в узких ограниченных пространствах.

Рис. Трансмиссии тракторов John Deere 6-й серии

Трактор john Deere 6M: особенности кабины

Модель отличает тихая и комфортабельная кабина, в том числе за счет механической подвески и подвески переднего моста.

Подвеска переднего моста дает операторам возможность комфортно себя чувствовать и получать больше тягового усилия на тяжелых работах. Технология подвески называется TLS – Triple link suspension, то есть «состоящая из трех компонентов»:

• продольная тяга убирает колебания в горизонтальной плоскости;
• два амортизатора с гидроцилиндрами гасят вертикальные колебания;
• продольная тяга в нижней части которая контролирует перемещение моста.

Помимо комфорта оператора, все это дает ряд дополнительных преимуществ. Когда мы используем какое-то орудие, допустим, плуг, то естественным образом он при заглублении тянет трактор назад и вниз. Передняя часть трактора будет сама собой подниматься, и в какой-то момент мы ощутим, если у нас действительно тяжелая почва или тяжелый плуг, что переднее колесо начинает проскальзывать. Мы получим пробуксовку, трактор будет хуже тянуть. Благодаря особым гидравлическим цилиндрам трактор начинает опускать передний мост, прижимая его к земле, давая возможность колесам лучше сцепляться с грунтом, меньше пробуксовывать и увеличивать в результате тяговую мощность. Поэтому подвеска переднего моста дает одновременно два преимущества – производительность и комфорт для оператора.

Рис. Подвеска переднего моста John Deere TLS технология (Triple link suspension)

В 2020 году кабина претерпела достаточно значительные изменения. Все управление скомпоновано очень удобно справа на кнопках. Появился дисплей на угловой стойке.

Управление селективно-контрольными клапанами теперь может осуществляться электронно, либо, если есть необходимость, можно оставить механические или комбинировать их.

На рисунке представлена трансмиссия CommandQuad. Джойстик с черным колесиком позволяет выбрать определенную скорость, и трактор будет ей следовать. Если нам это не нужно, можно вручную также переключать передачи вверх и вниз, выбрать один диапазон или кнопку мультидиапазонов. Это удобно на транспортных работах.

Рис. Кабина John Deere 6195M

С трансмиссией CommandQuad есть возможность использовать многофункциональный подлокотник. У оператора всегда под рукой основные элементы управления машины. Как бы он ни вращал свое кресло, всегда рядом будет управление навеской, двигателем, трансмиссией, возможность включения и выключения навигации. Оператор, даже если он будет внимательно следить за орудием, наощупь сможет применять необходимые функции.

Рис. Подлокотник John Deere 6195M

Многофункциональный джойстик – еще одно новшество, удобное и эргономичное. Для тех, кому хочется иметь все функции на расстоянии вытянутой руки, такой джойстик – то, что нужно. Он имеет возможности управления навеской, селективно-контрольными клапанами, направлением движения и повышением/понижением передачи в трансмиссии. Если нам нужно часто переключать передачи или включать/выключать оборудование, джойстик просто незаменим. При маневрировании с фронтальным погрузчиком, когда надо постоянно менять направление движения, джойстик – очень удобная функция.

Надежность и производительность трактора John Deere 6M

Используемые орудия требуют от трактора определенной грузоподъемности. Здесь мы можем похвастаться: реальная грузоподъемность 6195M – более 7 тонн (до 7750 кг). Если мы возьмем отгрузочную массу и вычтем ее из максимально допустимой, то получим более 7000 кг реальной грузоподъемности. А дальше все будет упираться только в производителя шин. Если вы выберете достаточно надежные широкие шины, то поднимете любое орудие, которое используется в данном мощностном диапазоне.

То же самое можно сказать про навеску: 5150 кг на расстоянии 610 мм от концов нижних тяг позволяют нам поднимать и агрегатировать все виды орудий, которые применяются в этом диапазоне мощности.

Рамная конструкция

Тракторы 6M обладают рамной конструкцией.

В отличие от многих других машин, картер двигателя и корпус трансмиссии не являются частью несущей конструкции. Они устанавливаются на виброизолирующих элементах на раму. К ней же крепятся кабина и мосты. Если мы навесили  что-то тяжелое на навеску, никакой лишней нагрузки на двигатель или трансмиссию не ощущается. Двигатель и трансмиссия также не ощущают на себе вибрацию от орудий, что сказывается на сроке службы машины, надежности и комфорте оператора.

Крепления фронтального погрузчика опираются на центральную часть рамы, таким образом масса и самого погрузчика, и груза будет равномерно распределяться между передним и задним мостами.

Рис. Уникальная полно рамная конструкция John Deere

Гидравлика. Навеска и ВОМ

Мы всегда можем рассчитывать и на передний, и на задний ВОМ трактора.

ВОМ может быть с разными режимами, от экономичных 540 до 1000 оборотов в минуту.

Гидравлическая система представлена селективно-контрольными клапанами с механическим или электронным управлением в объеме до четырех штук. Реализована система безнапорного возврата масла и прямого потока масла для работы с посевными комплексами.

На младших моделях гидравлический поток составляет 80 л/мин, на средних и старших – 114 л/мин.

С 2020 года предлагается новинка с показателем  155 л/мин для самых крупных орудий, которые есть в ваших парках.

Рис. Гидравлика, навеска и ВОМ John Deere

Трактор John Deere 6M: освещение, угловой дисплей, опции

Освещение

Часто бывает, что в течение светового дня работы не заканчиваются. Поэтому с каждым обновлением машин инженеры прорабатывают и улучшения освещения.

На серии 6М предлагаются два пакета освещения – Select и Select+.

К ним еще можно добавлять некоторые дополнительные фонари для конкретных потребностей. К примеру, если мы больше работаем в замкнутых помещениях и нам нужно больше обзорности по бокам, то можно добавить огни на поясной линии или проблесковые маячки.

Освещение реализовано по всему периметру трактора. Поэтому можно быть уверенным, что в течение всей долгой темной ночи оператор будет видеть все, что происходит вокруг, не напрягая сильно зрение.

Рис. Освещение John Deere

Дисплей на угловой стойке вместо приборной панели за рулевой колонкой

Вся информация, которая необходима для работы, сосредоточена на ярком цветном дисплее на угловой стойке. Он разделен на две области:

• Область с рабочими показателями, где мы видим, что происходит, что задействовано, какая скорость и передача, каковы объемы топлива в баке и др.
• Область настройки и регулировки параметров навески, трансмиссии, двигателя, контроля потока масла в селективно-контрольных клапанах и др.

Функция iTec позволяет задать несколько последовательностей действий нажатием одной кнопки. К примеру, если мы в конце гона хотим выключить передний мост, блокировать дифференциал, поднять навеску, то эти действия мы программируем на одну клавишу. Нажимаем ее, и трактор выполняет все эти операции. При начале следующего гона нажимаем еще раз, и трактор воспроизводит все операции в обратном порядке. Это очень удобно, без необходимости долгих настроек мы получаем некоторые функции автоматизации.

Рис. Дисплей на угловой стойке John Deere

AutoTrac на дисплее

Важная черта – возможность работать с навигацией без применения дополнительных дисплеев. Это революционное решение.

Мы спокойно строим прямые, круговые или смещенные маршруты и храним их в памяти прямо на дисплее на угловой стойке. Это дает возможность не приобретать никакой дополнительный дисплей.

Один раз приобретя приемник спутникового сигнала, который, кстати, бесплатно дает нам точность до 15 см, можем совершенно спокойно работать на культивации по навигации, не неся дополнительных затрат, а лишь получая экономию и снижая утомляемость оператора.

Трактора John Deere (Джон Дир), модели — основные характеристики

Компания John Deere – знаменитый производитель сельскохозяйственной техники с мировым именем. Уже более ста лет на ее заводах разрабатывается инновационная и качественная продукция, которая выгодно отличается среди товаров других марок.

Американский производитель выпускает на рынок несколько тракторов, которые используются как в частном сельскохозяйственном, так и в производственном секторе. Очень практичные и экономичные агрегаты John Deere отличаются долговечной службой, высокой мощностью работы и простотой в использовании.

Что интересного в конструкции тракторов John Deere?

• Практичные и мощные моторы с продуманной тяговой системой обеспечивают быструю и оченьпродуманную обработку больших площадей земель, качественное выполнение строительных и сельскохозяйственных работ, транспортировку грузов.
• Предусмотрена автоматическая силовая трансмиссия, благодаря чему управление трактором Джон Дир будет более легким.
• Проработанная конструкция и универсальная сцепка позволяют работать с любым дополнительным оборудованием.
• Наличие системы автоматического управления гарантирует максимально точные результаты в работе.
• Тракторы Джон Дир также оснащены бортовыми компьютерами, с помощью которых оператору будет намного проще выполнять все задачи.

Чтобы лучше узнать принципы работы тракторов John Deere, можно посмотреть видео о том, как работают данные модели.

Содержание

• 1 Модельный ряд тракторов Джон Дир
• 2 Трактор Джон Дир 8430
• 3 Трактор Джон Дир 7830
• 4 Трактор Джон Дир 9430
• 5 Трактор Джон Дир 8420
• 6 Трактор John Deere 7930
• 7 Трактор Джон Дир 6920
• 8 Трактор Джон Дир 8320
• 9 Трактор John Deere 8335R
• 10 Трактор John Deere 8310R
• 11 Трактор John Deere 6930
• 12 Трактор Джон Дир 9400
• 13 Трактор John Deere 8295R
• 14 Трактор Джон Дир 9630

Модельный ряд тракторов Джон Дир

В фирме John Deere данные агрегаты представлены в разнообразных вариациях, они различаются широтой использования и другими важными функциями.

Модельный ряд оборудования Джон Дир

• Полноприводный колесный трактор John Deere. Используется в частных и коммерческих целях круглый год. Отличается высокой маневренностью, быстрой ездой и универсальностью, может выполнять трудоемкие задачи длительное время.
• Гусеничный трактор John Deere. Будет хорошим вариантом для разнообразных работ в любое время года и незаменим зимой. Благодаря прочным гусеницам, модель может проехать даже там, где другая техника будет испытывать трудности.

Разделяют тракторы John Deere также по шести сериям. Это позволяет потребителю без труда подобрать то оборудование, которое необходимо для выполнения поставленных задач.

• Серия 6В. Сюда входят компактные и маневренные тракторы, которые отличаются большой производительностью работы. Их мощность составляет 95-135 л. с.
• Серия 6М. Это универсальные тракторы, которые характеризуются высокой мощностью работы и производительностью. Мощность моторов варьируется в диапазоне 110-195 л. с.
• Серия 7. Тракторы ориентированы на работу в трудных местах. Они имеют экономичный расход топлива и гибкие тяговые характеристики. Мощность моделей составляет 180-202 л. с.

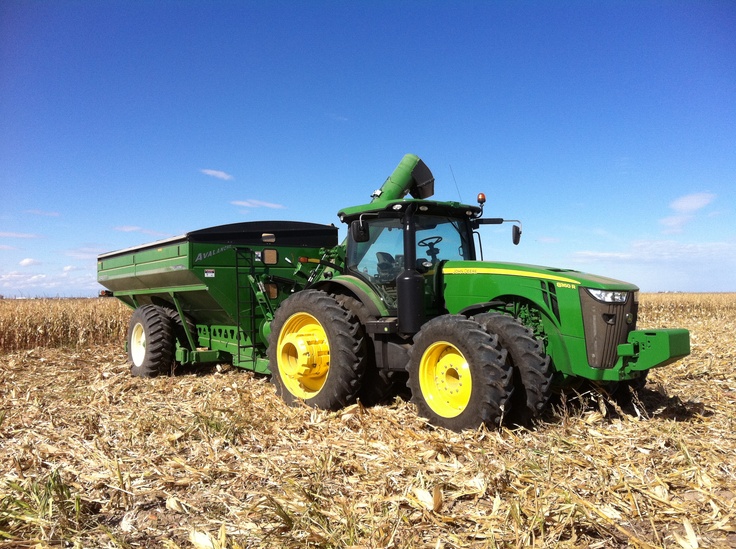

• Серия 8R. Высокопроизводительные тракторы обеспечивают комфортное выполнение всех поставленных задач, отличаются низкими эксплуатационными расходами. Мощность составляет 295-370 л. с.

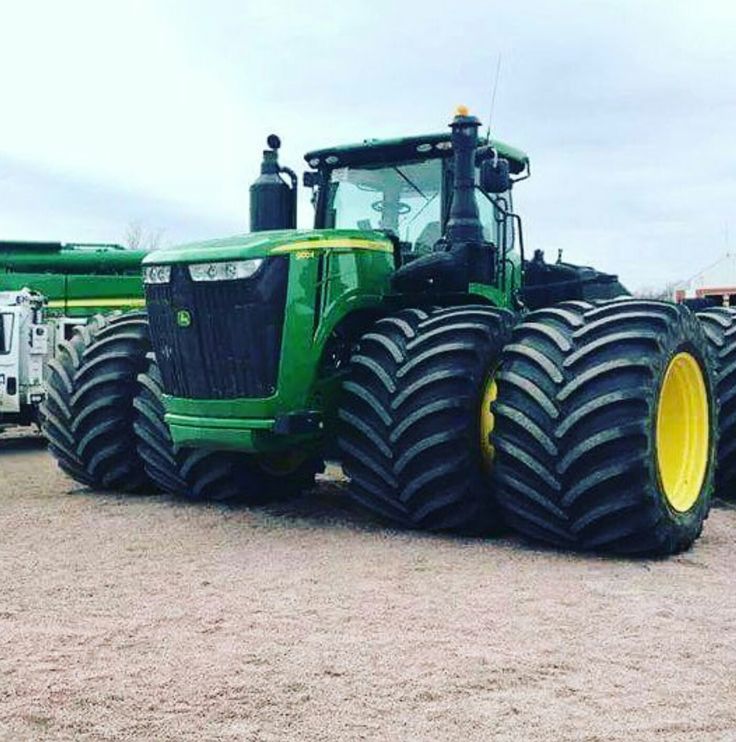

• Серия 9R. Такие агрегаты в основном нужны для использования на крупных производствах или фермах. Мощность составляет 420-570 л. с.
• Серия 9RX. Самые производительные тракторы среди всех представленных в ассортименте компании John Deere. Они спроектированы с использованием четырех гусениц, благодаря чему обеспечивается лучший контакт с грунтом. Мощность составляет 470-570 л. с.

Трактор Джон Дир 8430

Агрегат John Deere является универсальной моделью, предназначенной для пропашки и самого эффективного и экономичного возделывания земель. Трактор John Deere 8430 может использоваться для транспортировочных работ, обеспечивает хорошую скорость обработки и возможность использования самых разных дополнительных устройств.

Технические характеристики:

• дизельный мотор имеет высокую мощность: 190-255 л. с;
• объем топливного бака агрегата 681 л;
• мокрая система тормозов и электро-гидропривод.

Трактор Джон Дир 7830

Универсальный проработанный трактор Жандир является новым представителем пропашных устройств и хорошо подходит для выполнения самых разных задач. В нем используется удлиненная колесная база, благодаря чему трактор будет более устойсивым на любой поверхности.

Трактор John Deere 7830 имеет следующие особенности:

• мощность мотора агрегата 205 л. с;
• топливный бак устройства имеет объем 392 л;
• агрегат способен выдержать от 7850 кг;
• устройство разгоняется до 40 км/ч.

Трактор Джон Дир 9430

Несмотря на свою «тяжелую» конструкцию, модель John Deere может использоваться даже в частных целях. Трактор John Deere 9430 умеет выполнять затратные, тяжелые технологические работы. Его также можно соединять с посевными агрегатами и теми, с помощью которых обрабатывают почву.

Основные характеристики:

• объем двигателя данного агрегата находится на уровне 13,5 л;
• предусмотрена автоматическая коробка передач;
• наличие сменных балластных грузов на раму устройства;
• возможность использования задней навески;
• мощность модели 425 л. с.

Трактор Джон Дир 8420

Модель John Deere относится к универсально-пропашным машинам, она прекрасно подходит для обработки любого грунта. Также с помощью производительного трактора можно совершать разнообразные сельскохозяйственные работы.

Основные характеристики трактора Джондир:

• мощность агрегата равна 270 л. с;
• объем топливного бака 719 л;
• топливный расход находится на уровне 54,9 л/час.

Трактор John Deere 7930

Модель John Deere имеет прочную тягу, легко используется на самых тяжелых участках. Проработанное управление трактора обеспечивает высокий класс выполнения всех работ. Также предусмотрена надежная система безопасности, благодаря чему оператору будет намного комфортнее работать на земле.

Основные характеристики:

• мощность устройства равна 215 л. с;
• передняя навеска и задняя соответствуют категории 3N;
• модель может поднять груз до 7439/9177 кг.

Трактор Джон Дир 6920

Достаточно дорогостоящая модель предназначена для производственных работ. Трактор John Deere 6920 может выполнять целый список задач, ведь умеет агрегировать с навесным, полунавесным и прицепным оборудованием.

Основные характеристики:

• мощность модели составляет 150 л. с;
• объем топливного бака составляет 250 л;
• передняя и задняя навески.

Трактор Джон Дир 8320

Данная модель John Deere может быть использована для выполнения любых пахотных задач, перевозки груза, строительства и других работ.

Основные характеристики:

• мощность трактора составляет 320 л. с;
• уникальная система рулевого управления;
• объем топливного бака составляет 719 л;
• расход топлива составляет 65 л/час.

Трактор John Deere 8335R

Производительный и усовершенствованный агрегат John Deere является отличным выбором для проведения работ любой сложности. В нем используются мощный мотор с усовершенствованными характеристиками, предусмотрено повышенное тяговое усилие.

Основные характеристики:

• мощность составляет 335 л. с;
• гидропоток равен 227 л/мин;
• грузоподъемность агрегата 12124 кг;
• проработанная система управления;
• небольшие эксплуатационные расходы.

Трактор John Deere 8310R

Мощная и универсальная модель предназначена для частных сельскохозяйственных работ повышенной трудности или использования в производственных целях. Трактор отличается проработанной системой управления, невысокими эксплуатационными расходами и повышенной производительностью.

Технические характеристики:

• мощность равняется 310 л. с;
• объем топливного бака равен 719 л;
• расход топлива составляет 60,2 л/час.

Трактор John Deere 6930

Мощная модель отличается работой на более производительном двигателе и автоматической коробкой передач. Можно устанавливать заднюю или переднюю навески (до 3000 кг), есть балластные грузы.

Технические характеристики:

• мощность равняется 155 л. с;
• объем топливного бака равна 250 л;
• проработанная система управления;
• коробка передач – автоматическая.

Трактор Джон Дир 9400

Модель является профессиональной и предназначена для работы на больших участках. Она оснащена огромными колесами, по двое с каждой стороны, поэтому отличается улучшенной проходимостью и сцепкой.

Основные характеристики:

• мощность агрегата равняется 425 л. с;
• коробка передач модели – 12 вперед и 3 назад;
• тормоза – мокрый гидравлический диск.

Трактор John Deere 8295R

Высокопроизводительный агрегат является незаменимым при выполнении разного вида работ. Он оснащен дополнительным светодиодным освещением, дисплеем CommandCenter и системой удаленного управления.

Основные характеристики:

• мощность равняется 295 л. с;
• объем топливного бака 719 л;
• расход топлива составляет 56 л/час.

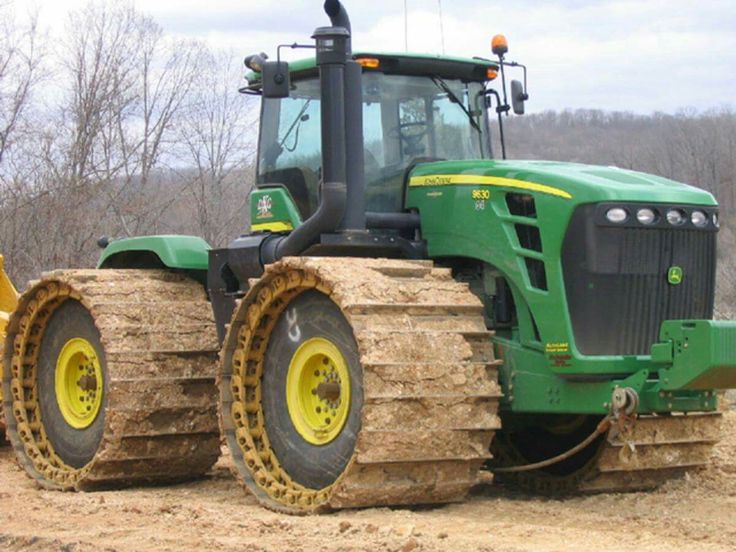

Трактор Джон Дир 9630

Данная модель предназначена для общего пользования и может выполнять энергоемкие и тяжелые работы. Функционирует с разным типом дополнительных агрегатов.

Основные характеристики:

• объем двигателя 13,5 л;
• мощность равняется 530 л. с;
• проработанная гидросистема;
• наличие сменных балластных грузов.

Все модели тракторов Джон Дир станут абсолютно правильным выбором для вспашки земли разного вида. Здесь проработанная система, а конструкция отличается легким доступом ко всем механизмам и узлам. Благодаря этому проводить ремонт таких тракторов намного проще и легче.

Компактные тракторы 3-й серии | 3025Е

3Е Тракторный двигатель

3025E

Дизельный двигатель Yanmar® 3TNV88F-EPJT1 с жидкостным охлаждением рабочим объемом 1,642 л (100,2 куб. дюйма) обеспечивает мощность 18 кВт (24,4 л.с.) для модели 3025E.



Модель	Количество цилиндров	Двигатель объем	Номинальные об/мин	Полная мощность двигателя, л. с.*	Полная мощность, л.с.*	ВОМ л.с.
3025Е	3	1,642 л (100,2 куб. дюйма)	2400	18,2 кВт (24,4 л.с.)	24,7	13 кВт (17,4 л.с.)

*Engine kW (hp), gross SAE J1995: 18.2 (24.4) at 2400 rpm, PS
Displacement, L (cu in.): 1.642 (100.2)





3032E

Дизельный двигатель 3TNV88C-NJT Yanmar с жидкостным охлаждением и рабочим объемом 1,642 л обеспечивает 22,9кВт (30,7 л. с.) на 3032E.



Модель	Количество цилиндров	Двигатель Рабочий объем	Номинальные об/мин	Полная мощность двигателя, л.с.*	Полная мощность, л.с.*	ВОМ л.с.
3032E	3	1,642 л (100,2 куб. дюйма)	2500	22,9 кВт (30,7 л. с.)	31,2	18,6 кВт (25 л.с.)

*Двигатель кВт (л.с.), полная SAE J1995: 22,9 (30,7) при 2500 об / мин, PS
смещение, L (Cu in): 1,642 (100,2)

3038E

Дизельный двигатель 3TNV86T-NJT Yanmar с жидкостным охлаждением обеспечивает мощность 27,4 кВт (36,7 л.с.) для модели 3038E.



Модель	Количество цилиндров	Двигатель Рабочий объем	Номинальные об/мин	Полная мощность двигателя, л.с.*	Полная мощность, л. с.*	ВОМ л.с.
3038Е	3	1,568 л (95,68 куб. дюймов)	2500	27,4 кВт (36,7 л.с.)	37,2	22,4 кВт (30 л.с.)

*Двигатель, кВт (л.с.), полная SAE J1995: 27,4 (36,7) при 2500 об/мин, л.с.
Рабочий объем, л (куб. дюйм): 1,568 (95,68) оптимизировать экономию топлива, улучшить контроль и точность, а также уменьшить воздействие на окружающую среду. Система Common Rail (CRS) оптимизирует экономию топлива и снижает эксплуатационные расходы по сравнению с двигателями, не использующими технологию CRS. Впрыск под высоким давлением распыляет топливо на более мелкие частицы, которые сгорают более полно. Это приводит к улучшению топливной экономичности и снижению эксплуатационных расходов.



Электронный блок управления (ECU) обеспечивает оптимальный контроль подачи топлива и точность. ECU контролирует и управляет двигателем. Он постоянно отслеживает состояние двигателя и соответствующим образом регулирует подачу топлива, чтобы обеспечить оптимальную производительность и уровень выбросов.



Двигатель оснащен системой доочистки выхлопных газов. Система работает автоматически. Выхлопной фильтр состоит из дизельного сажевого фильтра (DPF), который улавливает твердые частицы (ТЧ), содержащиеся в выхлопных газах. При использовании естественного процесса очистки большая часть твердых частиц, попавших в выпускной фильтр, удаляется за счет тепла выхлопного потока, образующегося при обычном использовании. В условиях низкой температуры, частоты вращения двигателя или коэффициента нагрузки запускается активный цикл очистки. В этом цикле очистки температура выхлопных газов повышается за счет впрыска дополнительного топлива во время такта выпуска в нормальном режиме работы автомобиля в дизельный катализатор окисления (DOC).



После многих часов использования выпускного фильтра может потребоваться удаление золы.

Очистка DPF

В зависимости от нагрузки трактора, а также температуры окружающей среды, влажности и частоты вращения двигателя в DPF могут накапливаться твердые частицы, что требует очистки. Очистка фильтра определяется одним из трех факторов:

• Предписанная временная оценка необходимой очистки фильтра
• Датчики давления DOC/DPF
• Оценка накопления твердых частиц на основе условий нагрузки



После выполнения одного из трех условий произойдет очистка фильтра.



Существует три различных типа процессов очистки фильтра:

• Пассивная очистка фильтра
• Активная очистка фильтра
• Очистка фильтра на стоянке

Пассивная очистка фильтра

Пассивная очистка фильтра происходит естественным образом, когда двигатель вырабатывает достаточно тепла для окисления твердых частиц. Этот автоматический процесс происходит непрерывно во время нормальных рабочих условий. Во время пассивной очистки фильтра на дисплее не отображаются значки или символы трактора.



ПРИМЕЧАНИЕ. Пассивная очистка фильтра не требует участия оператора и не прерывает работу трактора.

Активная очистка фильтра

Если условия (температура, нагрузка или скорость) для пассивной очистки фильтра не могут быть достигнуты, то ТЧ удаляются с помощью активного очистителя фильтра.



Для достижения требуемых условий система управления температурой выхлопных газов (ETM) управляет запуском и продолжительностью активной очистки фильтра. ETM может регулировать многочисленные параметры двигателя и/или впрыскивать небольшое количество топлива в поток выхлопных газов на короткое время. Топливо превращается в пар и вступает в химическую реакцию с катализаторами в DOC с выделением тепла для окисления ТЧ.



Важно отметить, что топливо в DOC/DPF никогда не воспламеняется, и в DOC/DPF нет пламени.



Как и пассивная очистка фильтра, активная очистка фильтра не требует участия оператора и не прерывает работу трактора.

Очистка припаркованного фильтра

В некоторых случаях, когда пассивная и активная очистка фильтра не полностью очистила систему от твердых частиц, может потребоваться очистка припаркованного фильтра. Как правило, чистка фильтра на стоянке может потребоваться только в том случае, если автоматическая очистка фильтра была отключена в течение длительного периода времени и игнорировались многочисленные предупреждения о включении очистки фильтра, или если трактор использовался в условиях малой нагрузки. Кроме того, если процесс автоматической очистки фильтра несколько раз преднамеренно прерывался или если активная очистка фильтра несколько раз не удавалась из-за неисправного компонента, может быть запрошена очистка припаркованного фильтра. В этих редких случаях оператору придется припарковать трактор и начать процесс очистки фильтра.



Процесс очистки припаркованного фильтра необходимо активировать в зависимости от использования и эксплуатации трактора. Процесс займет примерно 30 минут. Дополнительную информацию см. в руководстве оператора.



Эта система постоянно контролирует уровень сажи трактора; убедиться, что трактор всегда находится в состоянии максимальной производительности. Это гарантирует высокую производительность в любое время.



ПРИМЕЧАНИЕ. Количество часов, прошедших с момента последней регенерации, и уровень сажи в процентах можно просмотреть на ЖК-дисплее.

Ключевые особенности двигателя:

• Экономичная конструкция цилиндра с литым блоком для хорошего охлаждения и длительного срока службы
• Непосредственный впрыск топлива
  • Улучшает запуск
  • Впрыск топлива непосредственно над поршнями для более эффективного сгорания
  • Развивает большую мощность на литр (галлон) топлива, чем двигатели с непрямым впрыском
Поршни из алюминиевого сплава
• имеют малый вес, что снижает нагрузку на подшипник шатуна и обеспечивает хорошие характеристики теплопередачи.
  • Конструкция допускает более жесткие допуски и нейтрализует расширение поршня, что уменьшает прорыв газов и шум от ударов поршня
  • Верхние кольца расположены выше на поршне, а более тонкая прокладка головки используется для значительного уменьшения объема несгоревших выхлопных газов и повышения эффективности сгорания
• Шестерни ГРМ и шестерни привода форсунок имеют спиральный профиль для снижения шума двигателя
• Автоматическая прокачка топливной системы
  • Нет необходимости заправлять систему, если в тракторе закончилось топливо
  • Система автоматически заливает ТНВД, трубопроводы и форсунки, обеспечивая быструю регенерацию топлива для более легкого запуска
• Высокопроизводительная система смазки обеспечивает подачу отфильтрованного масла под давлением ко всем подшипникам двигателя для обеспечения длительного срока службы
• Запуск и отключение с помощью ключа устраняет ручку отключения подачи топлива

  • Электромагнитный клапан немедленно отключает подачу топлива при выключении ключа, что устраняет необходимость дергать за рычаг отключения подачи топлива, как на многих старых тракторах
• Топливный фильтр со сменным элементом
• Водоотделитель с дополнительным сменным фильтрующим элементом
• Прозрачный расширительный бачок охлаждающей жидкости позволяет оператору проверять уровень охлаждающей жидкости, не снимая крышку радиатора

Воздухоочиститель сухого типа

• Воздухоочиститель сухого типа с защитным элементом
  • Двухэлементная конструкция для дополнительной защиты двигателя
  • Простота обслуживания
• Капот легко открывается без инструментов для полного доступа к двигателю
• Легкий доступ к точкам проверки и заправки двигателя с правой стороны трактора после снятия боковых панелей.



Yanmar является товарным знаком Yanmar Company Limited.

Универсальные тракторы серии 5E | John Deere US

Выбор и уверенность

С уверенностью выбирайте трактор, который подходит именно вам, благодаря бесчисленным возможностям тракторов John Deere 5E Utility Tractors. В соответствии с вашим бюджетом и вашими потребностями вы можете выбрать открытые станции, стандартную кабину или кабину премиум-класса, отличающуюся комфортом и удобством. Работайте с уверенностью благодаря таким инструментам, как TractorPlus™ и JDLink™, которые лучше соединяют вас с вашим трактором и вашими рабочими местами. Упростите техническое обслуживание без использования жидкости DEF, замены фильтра DPF и процесса регенерации 3-цилиндрового трактора 5E.

Подключайтесь к тому, что имеет значение

Теперь вы можете чувствовать себя более связанными с тем, что имеет для вас значение. JDLink™* поможет вам создать еще более прочную связь с вашей землей

| оборудование | флот | стадо | урожай | дилерский центр

Улучшите связь и почувствуйте больше контроля. С JDLink™* вы будете лучше знать.

Уверенно знайте:

• если вам нужно забрать дизельное топливо перед выездом на ферму или на строительную площадку, проверив уровень топлива с вашего телефона
• когда вам необходимо выполнять плановое техническое обслуживание
• какая деталь, фильтр или жидкость вам потребуются для обслуживания и обслуживания
• как самостоятельно выполнять текущее техническое обслуживание, простые инструкции и схемы
• , если ваш дилер может обслуживать или обслуживать ваш трактор для вас, или иметь запасные части, которые можно забрать или доставить
• если ваш трактор неожиданно покинул заданную вами зону
• где находятся ваши тракторы и как они работают, если вы управляете парком
• , если ваш трактор работает или остановился, если его использует другой оператор
• как решать проблемы, требующие более высокого уровня знаний, путем удаленного подключения непосредственно к вашему дилерскому центру John Deere, если возникают проблемы, превышающие ваш уровень комфорта

Комфорт и управление

Выберите между кабиной премиум-класса, стандартной кабиной и открытым рабочим местом оператора, доступными для моделей John Deere 5E с 3 цилиндрами.

Доступно для моделей 5060E, 5067E, 5075E

Кабина Premium

Стандартная кабина

Стандартные кабины с климат-контролем обеспечивают комфорт круглый год. Получите отличный обзор для быстрого подключения навесного оборудования благодаря заднему окну, которое открывается на 70 градусов, и топливному баку, спрятанному за пределами прямой видимости. Вам также понравятся светодиодные фары, галогенные рабочие фары и более тихая езда благодаря изолированной кабине и цельной конструкции, которая устраняет распространенные вибрации, скрипы и дребезжание.

Доступно для моделей 5060E, 5067E, 5075E

Открытая станция

Вам понравится много места для ног, удобное и прочное сиденье, эргономичные органы управления и галогенные лампы.

Доступно на 5050E, 5060E, 5067E, 5075E

Производительность и простота

John Deere PowerTech ™ 3-цилиндер двигатель

Доступный на 5050. 50667E

.0003

Вы получите такой же мощный и надежный двигатель, который вы любите, в 3-цилиндровом двигателе John Deere 5E, теперь без необходимости регенерации. Отсутствие системы регенирации, жидкости для выхлопных газов дизельных двигателей и сажевого фильтра упрощает техническое обслуживание, а простота обеспечивает бесперебойную работу.

4-цилиндровый двигатель John Deere PowerTech™

Доступно на моделях 5090E, 5100E



Автоматическая регенерация позволяет работать без остановок и используется на мощных, но эффективных 4-цилиндровых моделях John Deere 5E Tech ™ Двигатель. Легче собирать тюки в холмистой местности, а 2-процентная выпуклость мощности дает вам небольшой импульс, когда вам это нужно, чтобы поддерживать постоянную мощность для выполнения работы.

Выполнение дополнительных гидравлических операций



Новые модели 5E с 3 цилиндрами оснащены полностью независимым 3 ^rd функциональным клапаном управления посередине (SCV), позволяющим выполнять дополнительные гидравлические работы. SCV можно активировать во время подъема или скручивания, чтобы одновременно открывать или закрывать захват, помогая перемещать бревна и мусор без отклоняющего устройства. Вы можете заказать SCV 3 ^rd с функцией SCV на заводе или позже легко установить двойную функцию в соответствии с потребностями вашего производства.

• 5050Е

  • 50 л.с.¹
  • 2WD или MFWD
  • 5-летняя гарантия на силовой агрегат
  • Доступно в открытой операторской станции

  Вид 5050E

• 5060E

  • 60 л.с.¹
  • 2WD или MFWD
  • 5-летняя гарантия на силовой агрегат
  • Предлагается с кабиной премиум-класса, стандартной кабиной или открытой станцией оператора

  Вид 5060E

• 5067Е

  • 67 л. с.¹
  • 2WD или MFWD
  • 5-летняя гарантия на силовой агрегат
  • Предлагается с кабиной премиум-класса, стандартной кабиной или открытой станцией оператора

  Вид 5067E

• 5075Е

  • 75 л.с.¹
  • 2WD или MFWD
  • 5-летняя гарантия на силовой агрегат
  • Предлагается с кабиной премиум-класса, стандартной кабиной или открытой станцией оператора

  Вид 5075E

• 5090Е

  • 90 л.с.¹
  • Дизельный двигатель John Deere PowerTech™, соответствующий стандарту FT4 по выбросам
  • Стандартная трансмиссия 12F/12R PowrReverser™ и только передний привод
  • Стандартная кабина или открытая кабина оператора

  Вид 5090E

• 5100Э

  • 100 л. с.¹
  • Дизельный двигатель John Deere PowerTech™, соответствующий стандарту FT4 по выбросам
  • Стандартная трансмиссия 12F/12R PowrReverser™ и только передний привод
  • Стандартная кабина или открытая кабина оператора

  Вид 5100E

¹ Мощность двигателя PS (л.с. по ISO) при максимальной мощности двигателя (ECE-R120). Стандарт John Deere RES10080, Стандарты SAE J1995.

Compare our 5E Series Utility Tractors

Model	Engine HP¹	PTO HP	Economy PTO	PTO Speed ​​	2WD or MFWD	Cab or Open Station
	50 л.с. (37 кВт) при 2100 об/мин	37 л. с. (27,6 кВт) при 2100 об/мин	№	540 при 2100 об/мин	Оба	Открытая станция
	60 л.с. (45 кВт) при 2100 об/мин	42,9 л.с. (32 кВт) при 2100 об/мин	Да (дополнительно только для моделей PowrReverser)	540 при 2100 об/мин 540E при 1588 об/мин	Оба	Оба
	67 л. с. (50 кВт) при 2100 об/мин	49 л.с. (36,6 кВт) при 2100 об/мин	Да (дополнительно только для моделей PowrReverser)	540 при 2100 об/мин 540E при 1588 об/мин	Оба	Оба
	75 л.с. (55 кВт) при 2400 об/мин	57,6 л.с. (43 кВт) при 2100 об/мин	Да (дополнительно только для моделей PowrReverser)	540 при 2100 об/мин 540E при 1588 об/мин	Оба	Оба
	90 л. с. (67 кВт) при 2400 об/мин	75 л.с. (52,2 кВт) при 2400 об/мин	Да Стандартный	540 при 2400 об/мин 540E при 1716 об/мин 1000 при 2400 об/мин	МФВД	Оба
	100 л.с. (74 кВт) при 2400 об/мин	85 л.с. (63,4 кВт) при 2400 об/мин	Да Стандарт	540 при 2400 об/мин 540E при 1716 об/мин 1000 при 2400 об/мин	МФВД	Оба

¹ Мощность двигателя PS (л.
