описание и технические характеристики :: SYL.ru

Силовой агрегат семейства ЗМЗ-406 представляет собой бензиновый двигатель внутреннего сгорания, который выпускается ОАО «Заволжский Моторный Завод». Разработку начали в 1992 году, а в серийное производство мотор поступил в 1997-м. На нем впервые применили систему впрыска топлива.

Двигатель ЗМЗ-406 имел широкое применение и устанавливался на автомобилях Горьковского завода (ГАЗ-3102, 31029, 3110 и модельного ряда семейства «Газель»).

Флагманом семейства стал мотор ЗМЗ-4062.10 объемом 2,28 литра и мощностью 150 «лошадей».

Силовая установка ЗМЗ-4062.10 предназначена для комплектации легковых автомобилей и микроавтобусов. А моторы ЗМЗ-4061.10 и ЗМЗ-4063.10 - для комплектации грузовых автомобилей небольшой грузоподъемности.

Описание двигателя

Предварительно мотор проектировался под новомодные системы питания и зажигания, которые управлялись микропроцессором.

Данный двигатель был впервые оснащен четырьмя клапанами на каждый цилиндр, с гидротолкателями и двумя распредвалами с двойным цепным приводом. Также были установлены электронная система подачи топлива и электронное зажигание.

Четыре цилиндра имеют рядное расположение, водяную рубашку охлаждения и управляемый впрыск топлива.

Порядок работы поршней: 1-3-4-2.

ЗМЗ-406 инжектор работает на бензине А-92. Ранее производилась карбюраторная версия двигателя 4061, которая работала на семьдесят шестом бензине. Она имела ограничения в плане выпуска.

Агрегат неприхотлив в обслуживании. Он имеет высокую степень надежности. Позже на его базе были разработаны установки ЗМЗ-405 и 409, а также дизельный вариант мотора с маркировкой ЗМЗ-514.

К недостаткам двигателя можно отнести громоздкость привода газораспределительного механизма, что объясняется его невысоким качеством исполнения и рядом технологических недоработок.

Технические характеристики ЗМЗ-406

Данный силовой агрегат производился с 1997 по 2008 г. Картер цилиндров изготовлен методом литья из чугуна, он имеет рядное положение цилиндров. Масса двигателя равна 187 килограммам. Оснащается карбюраторной системой подачи топлива либо инжектором. Рабочий ход поршня составляет 86 миллиметров, а диаметр цилиндра – 92 миллиметра. При этом рабочий объем двигателя составляет 2286 сантиметров кубических и способен развивать мощность в 177 "лошадок" при 3500 оборотах в минуту.

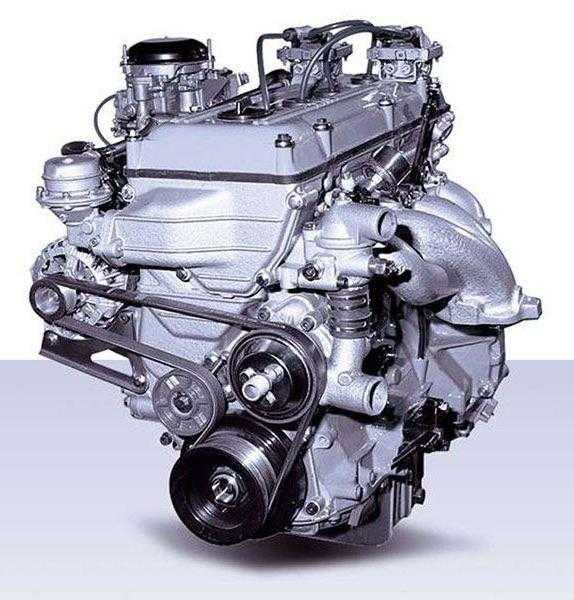

Карбюраторный мотор

ЗМЗ-406 карбюратор (402-й мотор) выпускался с 1996 года и успел зарекомендовать себя как простой и надежный агрегат. Данное устройство развивает мощность 110 лошадиных сил. Расход топлива автомобиля на этом двигателе зачастую зависит от манеры вождения и условий эксплуатации. Система питания карбюраторного агрегата довольно надежна. При своевременном обслуживании и нормальной эксплуатации, с применением качественного смазывающего материала и бензина, он может пройти до 500 тысяч километров пробега без серьезных поломок. Конечно, за исключением расточки коленвала, которая необходима этому агрегату раз в 250 тысяч километров.

Система зажигания

На двигателях ЗМЗ-406 зажигание осуществляется путем воспламенения топливной смеси с помощью микропроцессорной системы. Для всех рабочих режимов двигателя электроника устанавливает необходимый угол опережения воспламенения. Также она выполняет функцию регулировки рабочего процесса экономайзера принудительного холостого хода. За счет работы этой системы двигатель отличается своими высокими экономическими показателями, ведется контроль нормы токсичности отработанных газов, исключается момент детонации и повышается мощность силового узла. В среднем автомобиль "ГАЗель" расходует порядка 8-10 литров бензина на 100 километров пути при средних нагрузках. Однако если перевести его на пропан или метан, "аппетит" машины возрастает почти в два раза.

Режим диагностики зажигания

При включении зажигания автомобиля автоматически вступает в работу система диагностики мотора ЗМЗ-406 (карбюратор ЗМЗ-405 - не исключение). Факт исправной работы электроника сигнализирует световой датчик. Он должен потухнуть при запуске двигателя.

В том случае, если диод продолжает светиться, это указывает на неисправность элементов и деталей электронной системы зажигания. В таком случае поломку следует немедленно устранить.

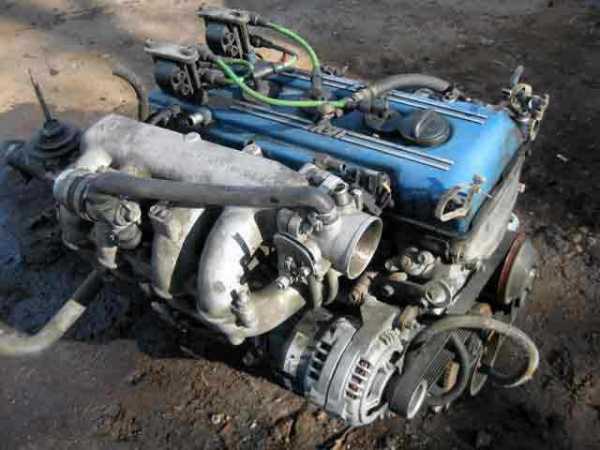

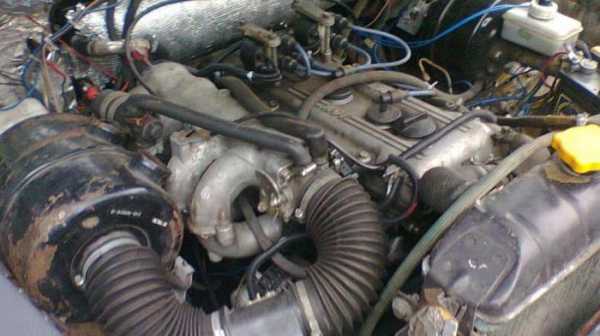

Инжекторный мотор

По техническим характеристикам и составным деталям двигатель с инжекторной системой питания не особо отличается от карбюраторного аналога 405-й модели.

При должной эксплуатации этот агрегат не менее надежен и практичен нежели с карбюратором, а вдобавок имеет и свои преимущества:

• Стабильные холостые обороты.
• Низкий уровень вредных выбросов в атмосферу.
• Коэфициент полезного действия ЗМЗ-406 инжектор имеет значительно выше, нежел аналог с карбюратором, так как топливная смесь подается своевременно и в нужном количестве. Соответсвенно, экономия топлива налицо.
• Повышение экономии топлива.
• Не нуждается в длительном прогреве двигателя в зимний период.

Единственным минусом инжекторного мотора является дороговизна в ремонте и обслуживании системы. Провести диагностические и ремонтные работы не представляется возможным без специального оборудования и диагностических стендов. Поэтому осуществить самостоятельный ремонт двигателя ЗМЗ-406 инжектор – достаточно хлопотное дело. Зачастую при возникновении поломок в системе впрыска автолюбителю приходится пользоваться услугами специализированных центров по обслуживанию топливной аппаратуры, что может стоить недешево и занять довольно длительное время. Для того чтобы как можно реже сталкиваться с данной проблемой, необходимо своевременно производить замену топливных фильтров и заправлять автомобиль качественным бензином.

Головка блока

Все модификации двигателей оснащались одной головкой, которая соответствовала требованиям "Евро 2". С введением дополнительных требований "Евро 3" она была доработана и усовершенствована. Она не взаимозаменяема с предыдущей моделью.

В новой головке отсутствуют проточки системы холостого хода, теперь их функции возложены на электронный управляемый дроссель. Передняя стенка детали оснащена отверстиями для крепления защитного кожуха цепи, а с левой стороны расположены отливы для монтажа кронштейнов ресивера системы впуска. Деталь имеет запрессованные вставки из чугуна и направляющие втулки клапанов. Последние не нуждаются в периодической регулировке, так как их привод осуществляется с помощью цилиндрических толкателей с гидрокомпенсаторами. Модернизированная головка ЗМЗ-406 снизилась в весе на 1,3 килограмма. Устанавливая ее на двигатель, используют металлическую многослойную прокладку головки блока.

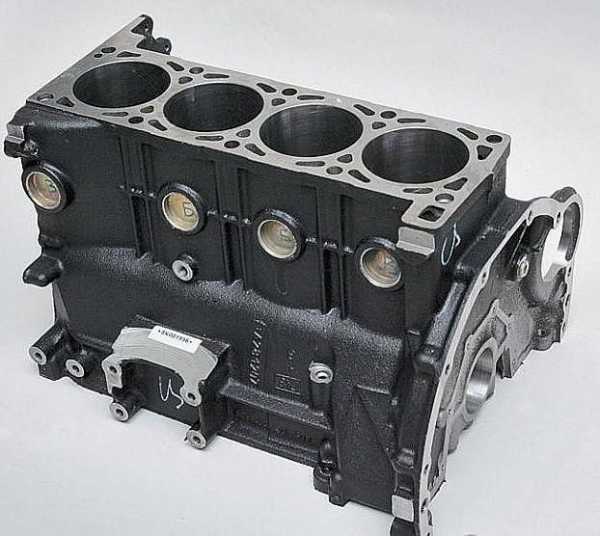

Блок цилиндров

Усовершенствуя двигатель ЗМЗ-406, инженеры смогли доработать картер и модернизировать процесс отливки. Так, удалось оснастить блок протоками в отливке между цилиндрами. Благодаря этому данный элемент стал жестким, а крепление головки осуществляется за счет более глубоких резьбовых отверстий и удлиненных болтов. В нижней части картера имеются отливы, образующие опоры коленвала вместе с крышками коренных подшипников. Крышки отлиты из чугуна и крепятся к блоку при помощи болтов.

Распределительный вал

Распредвал ЗМЗ-406 изготовлен путем отлива из чугуна с последующей обработкой и закалкой. Валы приводятся в движение за счет цепной передачи. На двигателе установлены два вала, профили кулачков которых имеют одинаковый размер.

Осевое смещение кулачков составляет один миллиметр по отношению к гидротолкателям. Этот фактор способствует вращению элементов гидроприводов при работающем двигателе, что существенно влияет на износ рабочей поверхности толкателя и делает его равномерным.

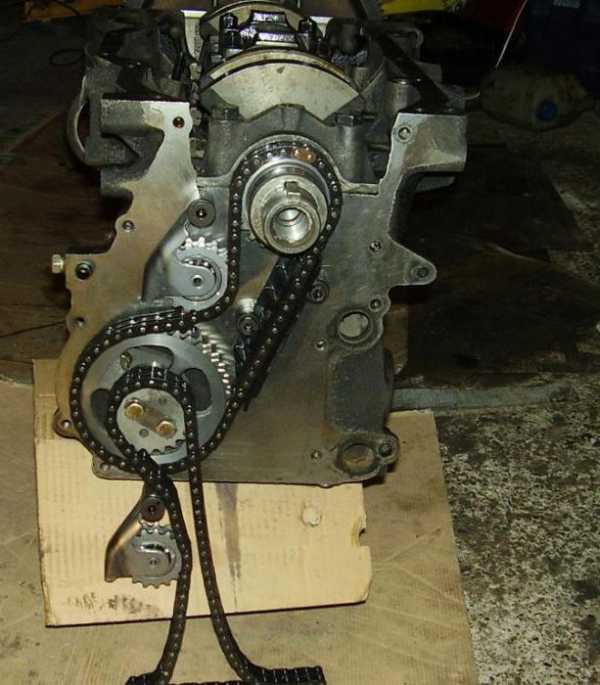

Цепной привод валов имеет гидравлические натяжители, которые работают от давления масла в смазывающей системе. Детали действуют на цепи непосредственно через пластиковые башмаки, которые крепятся на осях. На двигателях ЗМЗ-406 после модернизации для повышения практичности и долговечности стали применять вместо башмаков звездочки. Последние фиксируются на поворотных рычагах. Крепежные оси звездочек взаимозаменяемы с осями башмаков. Вместо удлинителя оси башмака натяжения верхней цепи стали использовать проставку, крепление которой к блоку осуществляется болтами.

Двигатель ЗМЗ-406 оснащается цепями привода распределительных валов. Их нет возможности заменить цепями, которые устанавливали на более ранние версии моторов.

Поршни

Они отливаются из сплава алюминия и имеют проточки под два кольца компрессионных и одно маслосъемное. Во время работы днище поршня охлаждается маслом через масленку в верхней головке шатуна.

Сферическая рабочая поверхность верхнего компрессионного кольца имеет слой покрытия хромом, что способствует лучшей притирке кольца. Второй элемент покрыт слоем олова. Маслосъемное кольцо – комбинированного типа, оно состоит из расширителя и двух стальных дисков. Крепление поршня к шатуну осуществляется при помощи пальца, фиксируемого на два штопорных кольца.

Коленчатый вал

Отлит из чугуна с последующей обработкой и закалкой поверхности шеек токами высокой частоты. Устанавливается в блоке на пяти коренных подшипниках.

Перемещение коленвала соответственно оси ограничивается штопорными полукольцами, которые размещены в проточных пазах опоры и крышки третьего коренного подшипника. На валу находятся противовесы в количестве восьми штук. К задней части вала крепится маховик, в отверстии которого впрессована распорная втулка и подшипник качения первичного вала коробки переключения передач.

Масло

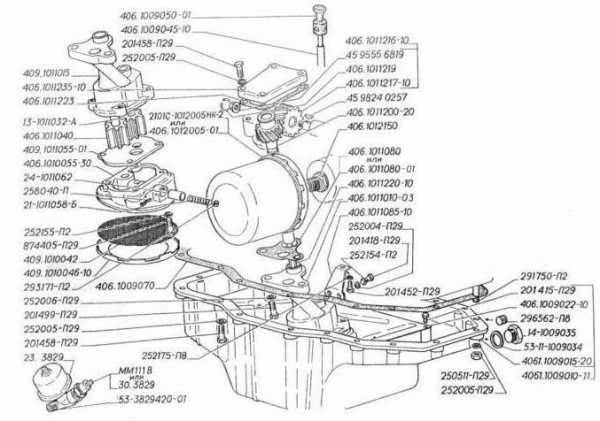

Силовая установка ЗМЗ-406 оснащена комбинированной системой смазки. Под действием давления происходит процесс смазки поршневых пальцев, шатунных и коренных подшипников коленвала, смазываются опорные точки распределительных валов, гидропривод клапанов, промежуточный вал и ведомая шестерня масляного насоса. Все другие детали и элементы мотора смазываются посредством разбрызгивания масла. Масляный насос – шестеренчатого типа, имеет одну секцию и приводится в действие от промежуточного вала через винтовые шестерни. Система смазки оснащена масляным радиатором и полнопроточным фильтром очистки.

Вентиляция картера закрытого типа, с принудительным отводом газов. Итак, мы привели подробное описание всех узлов, агрегатов и систем двигателя. Схема ЗМЗ-406 находится на фото выше.

www.syl.ru

Двигатель ЗМЗ-24Д: характеристика, описание, ремонт

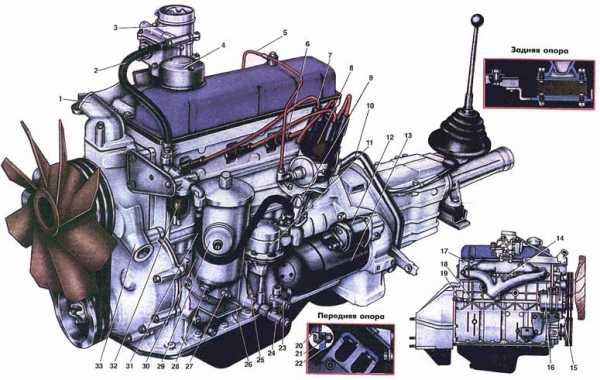

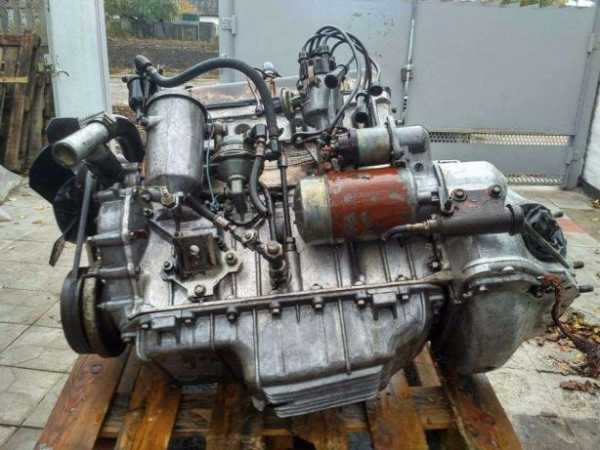

Силовой агрегат ЗМЗ-24Д входит в серию легендарных моторов для "Волги". Разработан и внедрен силовой агрегат ОАО «Заволжский моторный завод». Мотор был в эксплуатации недолго, и ему на смену пришел не менее легендарный – ЗМЗ-402.

История

С разработкой нового автомобиля ГАЗ-24 для него потребовался новый мотор, поскольку силовой агрегат ГАЗ-21 не соответствовал требованиям. Разработку поручили конструктору Горьковского автомобильного завода – Гарри Вольдемаровичу Эварту.

В отличие от старой серии, двигатель ЗМЗ-24Д получил ряд улучшений. Была изменена конструкция блока цилиндров, системы охлаждения. Но серию силового агрегата перестали выпускать в 1972 году, поскольку ремонт и обслуживание обходились слишком дорого.

Характеристики

В период Советского Союза двигатель ЗМЗ-24Д получил широкое распространение, и автомобили с этим мотором даже сейчас можно встретить на просторах СНГ. Кроме "Волги", силовой агрегат применялся на УАЗ-469. На базе силовой установки были разработаны УМЗ-417 и 421.

Представим характеристики ЗМЗ-24Д в таблице:

Наименование	Описание
Изготовитель	ОАО «Заволжский моторный завод»
Модель	ЗМЗ-24Д
Топливо	Бензин или газ
Система впрыска	Карбюратор
Конфигурация	L4
Мощность двигателя	95 л. с. (возможность увеличения мощности)
Поршневой механизм	4 поршня
Клапанный механизм	8 клапанов
Поршень (диаметр)	92 мм
Поршень (ход)	92 мм
Охлаждение	Жидкостное
Блок и головка (материал исполнения)	Алюминий
Ресурс	250 000 км
Порядок работы цилиндров	1-2-4-3
Зажигание	Контактное или бесконтактное (устанавливалось самими автолюбителями)

Обслуживание

Обслуживание ЗМЗ-24Д проводится просто, поскольку двигатель конструктивно простой. Замена моторной смазки, а соответственно, и масляного фильтра проводится один раз на 10 000 км пробега. Для того чтобы увеличить ресурс силовой установки, рекомендуется сократить срок до 8000 км и применять только качественные газосмазочные материалы.

Поскольку двигатель уже давно не выпускается, рекомендуется после проведения капитального ремонта перевести мотор на полусинтетическое масло. Смена фильтра проводится каждое плановое техническое обслуживание.

Каждое второе техобслуживание необходимо менять топливный и воздушный фильтры. Также рекомендуется проводить проверку свечей зажигания и бронепроводов. Регулировку клапанов проводят каждые 30-40 тыс. км.

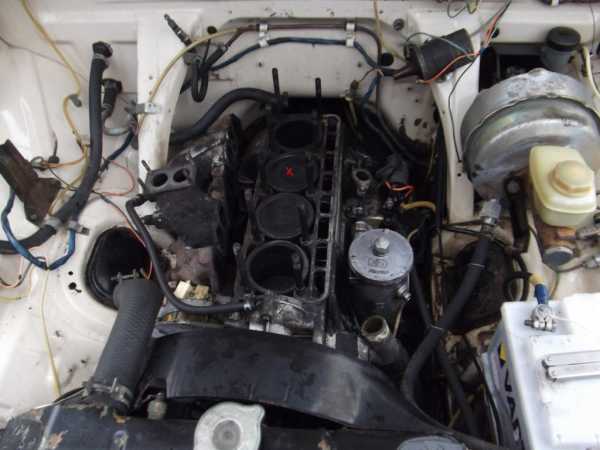

Ремонт

Ремонт ЗМЗ-24Д и других моторов серии проводится по аналогии. Так, даже в самом худшем состоянии можно отремонтировать данный силовой агрегат. Разборку может провести даже начинающий автолюбитель за несколько часов.

Капитальный ремонт двигателя потребует дополнительного специального оборудования. Для начала необходимо опрессовать головку блока и определить наличие трещин и дыр. Если такие присутствуют, то стоит попробовать их заварить при помощи аргонной сварки. Если не получилось устранить неисправность, то ГБЦ придется заменить.

Расточка блока проводится на специальном стенде. Ремонтными размерами считаются 92.5 мм и 93.0 мм. В редких случаях можно применить ремонт 93.5 мм. Если размер повреждений поршневой группы превышен, то проводится гильзование блока под стандартный или ремонтный размер.

Коленчатый вал необходимо обследовать на наличие царапин, трещин или повреждений. В обязательном порядке проводится шлифовка кулачков под вкладыши. Ремонтные размеры 0,25, 0,50 и 0,75 мм. В отдельных случаях применяют ремонтный размер 1,00. В этом случае имеется вероятность обрыва коленвала под нагрузкой, что повлечет за собой замену двигателя.

Тюнинг

Поскольку автомобиль имеет минимум электрики, то обычно тюнингу подвергается только механическая часть. В первую очередь, профессионалы проводят расточку блока цилиндров. Идеально для установки подходит поршневая группа производства ATF. Она имеет облегченный вес.

Вторым этапом является проточка коленчатого вала под спортивные вкладыши и шатуны. Все вместе значительно облегчит вес силового агрегата. Далее идет этап доработки впрыска. Вместо стандартного карбюратора можно установить от ВАЗ-2107 или заменить головку под моноинжектор.

Следующим этапом тюнинга является замена системы зажигания. Изначально на ЗМЗ-24Д стоит контактная, но автолюбители ее заменяют или бесконтактной, или вовсе устанавливают бесключевой пусковой механизм. Также не стоит забывать, что необходимо сменить катушку зажигания, свечи и бронепровода.

Последним этапом устанавливают спортивную систему охлаждения. В этом случае некоторые патрубки придется подбирать индивидуально, поскольку найти Kit-комплект на ЗМЗ-24Д не удастся, его попросту не производят. Также рекомендуется установить электровентилятор для лучшего охлаждения усовершенствованного мотора, который будет больше греться.

Вывод

Мотор ЗМЗ-24Д – это классика советского автомобилестроения. Двигатель получился мощный и надежный, но частые и дорогостоящие ремонты вынудили конструкторов дорабатывать силовой агрегат, который впоследствии получил другую маркировку.

fb.ru

характеристики, фото и отзывы :: SYL.ru

Двигатель ЗМЗ-405 производится ОАО «Заволжский моторный завод» - основным поставщиком силовых агрегатов для Горьковского автозавода. Этот мотор является модернизированным вариантом известного, можно сказать, легендарного агрегата ЗМЗ-406. Он выпускался параллельно с новым двигателем до 2009 года. Оба двигателя схожи между собой. Но имеют и существенные различия, о которых надо знать всем интересующимся продукцией ГАЗа. Основные отличия касаются технических особенностей. Итак, давайте рассмотрим устройство и характеристики 405-го двигателя от Заволжского моторного завода.

Предшественник

ЗМЗ-406 начал серийно выпускаться в 1997 году. Это был первый двигатель производства Заволжского моторного завода с системой впрыска топлива.

Причем он выпускался в двух вариантах – с впрыском топлива и без него. Оснащался обычным карбюратором. Агрегат устанавливался на многие модели Горьковского автозавода, в том числе и на «Волгу». Двигатель был очень популярен, пользовался большим успехом, поскольку сочетал в себе неплохую топливную экономичность, надежность и ремонтопригодность. К сожалению, были и недостатки, в частности проблемы с системой охлаждения. Недоработки накапливались вместе с моральным старением двигателя. В 2000 году был разработан новый агрегат – двигатель ЗМЗ-405.

Характеристики мотора

Особенностью этой силовой установки стала шестнадцатиклапанная головка цилиндров с двумя распределительными валами, отдельный впрыск топлива на каждый цилиндр, гидрокомпенсаторы тепловых зазоров в газораспределительном механизме.

Максимальная мощность составляет 140 лошадиных сил при рабочем объеме 2464 куб. см. Ход поршня – 86 мм, диаметр цилиндра – 95,5 мм. Крутящий момент этого двигателя - 214 Нм при 4200 об/мин. Достаточно высокие совокупные показатели обеспечили этой модели высокий успех и популярность. Данный агрегат ставится на «Волги», а также на «Газель», «Соболь» и модификацию «Бизнес». Таким образом, моторы ЗМЗ-405 устанавливаются практически на все современные модели Горьковского автозавода.

Модернизация 405-го

В 2009 году Заволжский моторный завод принял решение о модернизации существующего агрегата. С 2010 года стали выпускаться двигатели ЗМЗ-40522 и ЗМЗ-40524. Они рассчитаны на стандарт выхлопов «Евро-3». Такие двигатели устанавливаются на современный малотоннажный автомобиль «Фиат-Дукато» (касается только российских сборок грузовика). С 2013 года все новые двигатели должны были соответствовать «Евро-3». Поэтому ЗМЗ-405 был еще раз модернизирован под данные требования. В таком состоянии агрегат выпускается до сих пор.

Особенности ДВС после модернизации

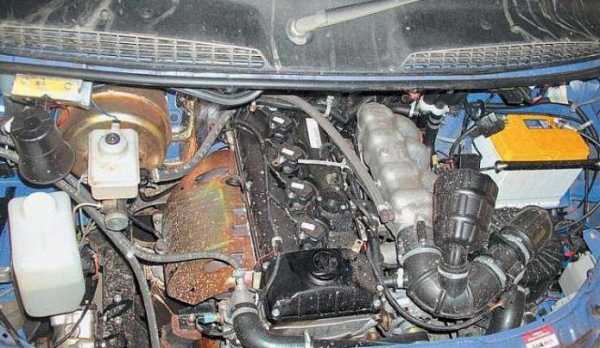

Как уже был сказано, на «Газели», которые часто используются в грузоперевозках, устанавливаются агрегаты ЗМЗ-405. У обновленных двигателей поменялась прошивка, повысился моторесурс. Слабым звеном у 406-го карбюраторного мотора были прорези в месте разъема блока и головки цилиндров. Эти прорези служили протоками для охлаждающей жидкости и способствовали улучшению отвода тепла от цилиндров.

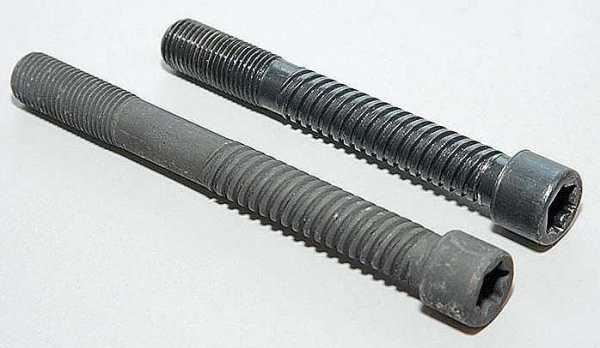

Но платой за это становилась сниженная прочность блока. Это приводило к тому, что ГБЦ деформировалась при затяжке болтов и удерживающих шпилек. Особенно если при установке использовался не динамометрический ключ, а просто головка с длинным воротком. Коробление ГБЦ вело к утечке выхлопа и перерасходу масла. Модернизация двигателя устранила эту недоработку. Перемычки между цилиндрами были увеличены с 10 до 14 миллиметров. Длина резьбовых отверстий для болтов головки - на 24 мм.

Модификации

Семейство ЗМЗ-405 - это несколько двигателей, отличающихся только соответствием нормам токсичности.

Существуют следующие разновидности силовых установок:

1. ЗМЗ-40522.10. Токсичность по нормам – «Евро-2». Также устанавливается на «Газели» и «Волги».
2. ЗМЗ-40524.10 и 40525.10 соответствуют нормам выхлопов «Евро-3». Их тоже ставят на автомобили марок «Волга» и «Газель».

Двигатель ЗМЗ-405 «Евро-3» и его особенности

Есть несколько особенностей данного силового агрегата:

• Прокладка головки блока – двухслойная, металлическая. Она устанавливается вместо старой, безасбестовой с металлической гибкой окантовкой. В новой прокладке присутствуют специальные пружинящие элементы. Они обеспечивают наилучшее уплотнение стыка головки и блока, препятствуют утечке газов и улучшают процесс охлаждения. Кроме того, новая прокладка имеет толщину всего 0,5 миллиметра. Это в три раза меньше старой.
• Система электронного дросселя на этом двигателе позволила упразднить регулятор холостого хода. Кроме того, такая доработка упростила дроссельный узел. Теперь в нем отсутствует датчик положения заслонки.
• Приводной ремень вспомогательных агрегатов удлинился на несколько сантиметров. Теперь на нем установлен самонатяжной ролик. Производитель обещает пробег около 140 тысяч километров.

Отзывы владельцев автомобилей с двигателем 405-м

Многочисленные отзывы автомобилистов свидетельствуют, что этот мотор весьма надежен и неприхотлив при своевременном обслуживании и качественных расходниках.

При условии хорошего охлаждения он пригоден к эксплуатации в сложных условиях. Однако практически все автовладельцы жалуются на склонность этого двигателя к перегреву. Это, в совокупности с качеством сборки, является главными недостатками 405-го мотора.

Типичные неисправности и проблем

Ввиду того, что этот двигатель – результат модернизации ЗМЗ-406, многие слабые места перекочевали и на новый агрегат. Поэтому часто проблемы для обоих моторов одинаковые.

Давайте их рассмотрим:

1. Гидронатяжители цепи ГРМ. Они со временем подклинивают, благодаря чему колебания цепи не гасятся. Это становится слышно по усилившемуся шуму. Башмак хуже натягивает цепь. Со временем последняя может перескочить на зуб, что вскоре приведет к дорогостоящему ремонту.
2. Несмотря на улучшенную прокладку и доработанные каналы блока, мотор все равно склонен к перегреву. Виной этому могут быть термостат или радиатор системы охлаждения.
3. Высокий расход моторного масла может быть вызван двумя причинами. Первое – маслосъемные кольца и сальники клапанов. Вторая причина – это течь в том же месте, что и у ЗМЗ-406 – из-под клапанной крышки. Если быть точнее – в месте прилегания крышки маслоотделительных пластин.
4. Провалы при работе двигателя и неравномерный холостой ход могут быть вызваны работой катушек зажигания. Обычно с их заменой проблема исчезает.
5. Стук в двигателе часто появляется из-за износа гидрокомпенсаторов тепловых зазоров. Их ресурс невелик, около 50 тысяч километров. Если же после их замены стук остался, то причин может быть довольно много, вплоть до износа поршневой группы.

Помимо этого, от ЗМЗ-406 перешли по наследству и различные «глюки», неисправности электрики. Датчики ЗМЗ-405 и неустойчивая работа бензонасоса также вносят свою лепту в репутацию этого двигателя. Низкое качество сборки, к сожалению, не обошло и этот силовой агрегат.

Но ЗМЗ-405 ничуть не хуже 406-го. Доработки есть, и они были необходимы. Про ЗМЗ-402 можно сказать, что это ветеран российского моторостроения. При правильном уходе, обслуживании и спокойной манере вождения агрегат выдерживает не менее 300 тысяч километров. Такие случаи не редкость, особенно при эксплуатации малотоннажных грузовиков «Газель ЗМЗ-405».

Заключение

Итак, мы выяснили, какие имеет данный силовой агрегат технические особенности. Этот двигатель несомненно заслуживает внимания и уважения.

www.syl.ru

Каталог автомобильных двигателей внутреннего сгорания ЗМЗ

О книге : Каталог. Издание 2009 года.
Формат книги : файл pdf в архиве zip
Страниц : 18
Язык : Русский
Размер : 5.5 мб.
Скачивание : бесплатно, без ограничений и паролей

Описание каталога — Каталог автомобильных двигателей внутреннего сгорания ЗМЗ.

В каталоге даны краткие технические описания, габаритные размеры и внешние скоростные характеристики двигателей ЗМЗ-511.10, ЗМЗ-513.10, ЗМЗ-5233.10/5234.10, ЗМЗ-73, ЗМЗ-402.10/4026.10, ЗМЗ-4021.10/4025.10, ЗМЗ-4104.10, ЗМЗ-4062.10, ЗМЗ-40621.10, ЗМЗ-4063.10, ЗМЗ-409.10, ЗМЗ-40522.10, ЗМЗ-4054.10, ЗМЗ-5143.10, ЗМЗ-5148.10

ОАО «Заволжский моторный завод» (ЗМЗ) — ведущий российский производитель двигателей внутреннего сгорания. Завод производит свыше 80 модификаций двигателей для автомобилей Горьковского, Ульяновского и Павловского автозаводов :

— бензиновые 4-цилиндровые 16-клапанные инжекторные двигатели семейства ЗМЗ-406;
— бензиновые 4-цилиндровые карбюраторные двигатели семейства ЗМЗ-402;
— бензиновые 8-цилиндровые карбюраторные V-образные двигатели;
— дизельные 4-цилиндровые двигатели мод. ЗМЗ-5143 и ЗМЗ-5148.

Двигатели ЗМЗ-5143 предназначены для установки на автомобили УАЗ с колесной формулой 4х4 и полной массой до 3500 кг., и эксплуатации при температурах окружающего воздуха от минус 45 градусов Цельсия до плюс 40 градусов Цельсия, относительной влажности воздуха до 75 % при температуре плюс 15 градусов Цельсия, запыленности воздуха до 1 г/м3, а также в районах, расположенных на высоте до 4000 метров над уровнем моря.

Гибкость предложения позволяет выбрать оптимальный двигатель для легковых автомобилей среднего класса, внедорожников, средне и малотоннажных грузовиков, автобусов. Конструкторско-экспериментальная база завода способна адаптировать модели двигателей массового производства к различным потребностям клиента и различным транспортным средствам — специальной технике, катерам, яхтам, экспериментальному транспорту и другим аппаратам.

Система менеджмента качества предприятия соответствует требованиям международных стандартов ISO 9001 и подтверждена органами сертификации TUF (Германия) и «Русский регистр» (Россия).

Скачать каталог — Каталог автомобильных двигателей внутреннего сгорания ЗМЗ >>>

Похожие Статьи :

auto.kombat.com.ua

Двигатель ЗМЗ-406 технические характеристики

В последние десятилетия в качестве силовой установки на основной продукции автомобильного гиганта ГАЗ устанавливается -406 двигатель производства Заволжского моторного завода. Конструкция этого силового агрегата отрабатывалась в течение нескольких лет. Начало было положено в конце прошлого века, именно тогда была сформулирована основная концепция ЗМЗ 406. Сегодня – это перспективный энергонасыщенный агрегат, способный развивать мощность до 150 л. с. (110 кВт).

В течение первого десятилетия выпуска ЗМЗ 406 двигатель карбюратор отвечал за приготовление рабочей смеси. Сейчас же выпускается инжекторная модификация этого мотора.
    Использование инжектора облегчила запуск, улучшила приемистость и снизила расход топлива. В чем же здесь причина?
    Из теории ДВС известно, что повышение производительности карбюратора зависит от частоты вращения коленчатого вала. Повышение расхода горючей смеси идет по мере нарастания этого показателя. Резкое нажатие на педаль акселератора приводит к тому, что в карбюраторе ЗМЗ 406 увеличивается относительное содержание паров бензина. Коэффициент избытка воздуха несколько снижается, что ведет к росту крутящего момента и повышению частоты вращения коленчатого вала.

Двигатель ЗМЗ 406 инжектор работает несколько иначе. Здесь помогает микропроцессор, который четко реагирует на положение педали управления. При необходимости повышения оборотов и легком нажатии на педаль осуществляется впрыск большего количества топлива в цилиндр. Временной промежуток между нагрузкой и ее коррекцией в любом инжекторном двигателе сокращается в несколько раз. Это повышает приемистость, позволяет улучшить динамику Газели или Волги (в зависимости на каком автомобиле установлен ЗМЗ 406 инжектор).

Изготовитель	ЗМЗ
Годы выпуска	1997-2008
Марка	406
Тип	бензиновый
Система питания	инжектор / карбюратор
Блок управления	МИКАС
Конфигурация	4-х цилиндровый рядный продольный ДВС
Зажигание	коммутаторное
Максимальная мощность	100 л.с. 73,55 кВт (90 л.с.) при 4500 об/мин
Рабочий объём	2,286 см3 (2,3 л.)
Максимальный крутящий момент	177/201 Н·м, при 4200 об/мин
Диаметр цилиндров	92 мм.
Ход поршня	86 мм
Степень сжатия	9,3
Цилиндров	4
Порядок работы цилиндров	1-3-4-2
Местоположение первого цилиндра	ТВЕ
Клапанов	16
Материал ГБЦ	алюминиевый сплав
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	2 шт. DOCH
Коленвал	облегченный
Расход масла	max 0,3 л. на 1000 км.
Тип масла по вязкости	5W30, 5W40, 10W30, 10W40
Рекомендованный производитель	Liqui Moly, ЛукОйл, Роснефть
Рекомендовано по сезону	зимой-синтетика, летом-полусинтетика
Объём масла в двигателе	6,1 л.
Рабочаа температура масла	90 o
Расход масла на 1000 км.	до 100 г.
Нормативы экологии	Евро-3/Евро-0
Детали двигателя ЗМЗ-406
Регулировка клапанов	гирротолкатели
Система охлаждения	принудительная, антифриз
Помпа	с пластиковой крыльчаткой
Свечи зажигания	А14ДВРМ или А14ДВР
Зазор свечи	1,1 мм.
Цепь ГРМ	70/90 с башмаком ил 72/92 со звездочками
Возлушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	7 отверстий со смещением 40 мм. внутренний диаметр
Болты крепления маховика	М12х1,25, длина 26 мм.
Маслосъёмные колпачки Goetze	светлые-впускные, темные-выпускные
Обороты холостого хода	750-800 мин-1
Усилия натяжения резьбовых соединений
Свечи	31-38 Нм
Маховик	72-80 Нм
Болт сцепления	19-30 Нм
Крышка подшипника	98-108 Нм коренной
Крышка подшипника	67-74 Нм шатунный
Головка цилиндров	три стадии 40 Нм, 127 – 142 Нм + 90o
Объём охлаждающей жидкости	10 л.
Система охлаждения	принудительная, антифриз
Ресурс ДВС	150000-200000 км.
Вес агрегата	192 кг.

dar-web.ru

Двигатель ГАЗ ЗМЗ 405 2,5 л/152 л. с.

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

Задумывался двигатель ЗМЗ 405 в качестве базы для целого семейства инжекторных ДВС, поэтому основным в семействе считается вариант ЗМЗ 4052.10, разработанный в 2000 году для тяжелых машин Горьковского и Ульяновского автозаводов.

ДВС ЗМЗ 405

Изначально руководство Заволжского завода проектировало версии силовых приводов для разных машин:

•  адаптированы под размер сцепления Fiat Ducato, мощность 140,5 л. с., крутящий момент 214 Нм;
•  форсировка до 152 л. с. для Газели, нормы Евро-2;
•  модернизация ГБЦ и прокладки, установка в ГАЗ Волга;
•  турбированный ДВС с крутящим моментом 343 Нм и мощностью 195 л. с., для машин спецназначения.

При этом объемы силовых приводов всей серии остались неизменными 2,5 л. Конструкция усложнилась относительно ЗМЗ 406, но капремонт своими силами по-прежнему не вызывает сложностей.

Технические характеристики ЗМЗ 405 2,5 л/152 л. с

По умолчанию в двигателе новой серии остались прежними блок цилиндров и шатуны, все остальное модернизировано, что позволило увеличить мощность и надежность силового привода.

Конструкция ЗМЗ 405

Для исходного варианта Евро-2 технические характеристики ЗМЗ 405 имеют значения:

Изготовитель	ЗМЗ
Марка ДВС	405
Годы производства	2000 – …
Объем	2464 см3 (2,5 л)
Мощность	111,8 кВт (152 л. с.)
Момент крутящий	210 Нм (на 4000 об/мин)
Вес	193 кг
Степень сжатия	9,3
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	электронное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	с изменяемой геометрией
Выпускной коллектор	литой чугунный
Распредвал	от 4062.10
Материал блока цилиндров	чугун
Диаметр цилиндра	95,5 мм
Поршни	оригинальные
Коленвал	высокопрочный чугун, 5 опор, 8 противовесов
Ход поршня	86 мм
Горючее	АИ-92
Нормативы экологии	Евро-2
Расход топлива	трасса – 8,8 л/100 км смешанный цикл 11 л/100 км город – 13,5 л/100 км
Расход масла	максимум 0,3 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для ЗМЗ 405 по составу	зимой синтетика, летом полусинтетика
Объем масла моторного	6 л
Температура рабочая	90°
Ресурс ДВС	заявленный 150000 км реальный 250000 км
Регулировка клапанов	гидрокомпенсаторы
Система охлаждения	принудительная, антифриз
Объем ОЖ	10,7 л
Помпа	с пластиковой крыльчаткой
Свечи на ЗМЗ 405	BCPR6ES от NGK или АУ14ДВРМ, LR17YC от Brisk, WR8DC от Bosch
Зазор свечи	0,8 мм
Цепь ГРМ	84/108 зубчатая или 72/92 втулочная, взаимозаменяемость только комплектом со звездами, башмаками и натяжителями
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	от 406, внутренний диаметр 40 мм, 7 отверстий для крепления со смещением
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	—
Компрессия	от 12 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 38 Нм маховик – 72 – 82 Нм болт сцепления – 22 – 38 Нм крышка подшипника – 100 Нм (коренной) и 70 Нм (шатунный) головка цилиндров – три стадии 40 Нм, 135 Нм + 90°

Приведенное описание параметров ДВС относится к модификации 4052.10, однако характеристики всех остальных версий моторов отличаются весьма незначительно, за исключением турбированного ДВС 4054.10. для него мануал рекомендует производить обслуживание вдвое чаще.

Особенности конструкции

Изначально в двигатель ЗМЗ 405 вошли следующие перспективные технические для 2000 года решения:

• распределенный впрыск внутрь каналов ГБЦ;
• рядная схема двигателя с двумя валами ГРМ для 4 клапанов в каждом цилиндре;
• закрытая схема вентиляции с вакуумом внутри картера;
• обновленное навесное в виде двухклапанного термостата, терморезестивного датчика ОЖ, индукционного синхронизатора, датчика Холла и магниторезестивного дроссельного модуля;

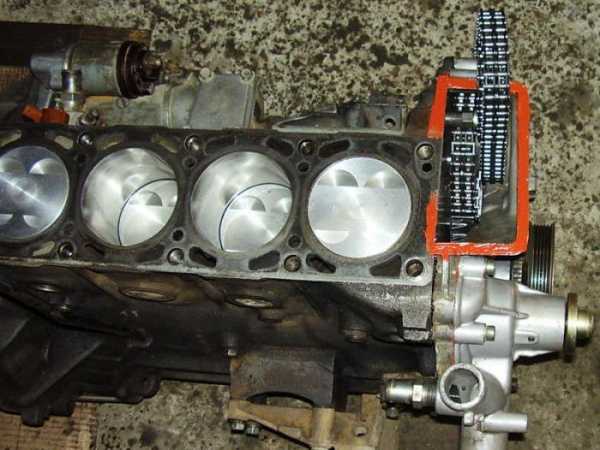

Конструкция блока цилиндров

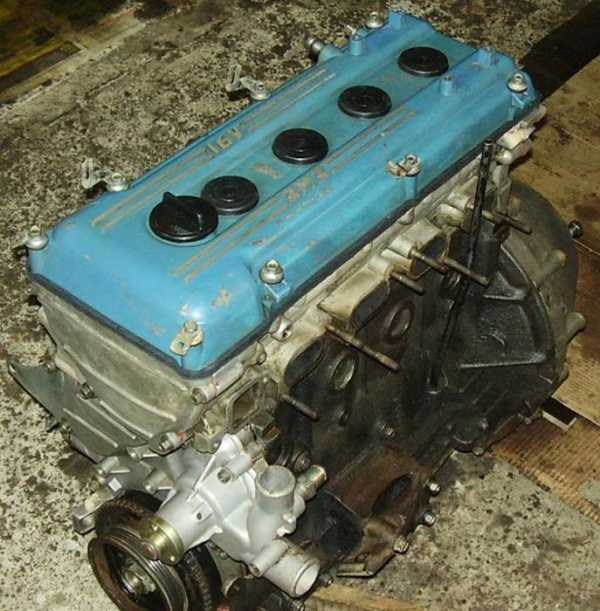

ГБЦ ЗМЗ 405

Шатуны кованные, вкладыши подшипников коленвала сталеалюминиевые, демпферный шкив обрезиненный для гашения вредных вибраций.

Перечень модификаций ДВС

У производителя ЗМЗ существует 4 атмосферных модификации мотора 405 серии для автобусов, грузовиков и тяжелых представительских Волг, и одна турбированная версия для спецмашин с броненакладками, специальным оборудованием, тяжелыми рамами.

Базовый вариант 4052.10 имеет 214 Нм крутящего момента, степень сжатия 9,4, мощность 152 л.с. Его рекомендовано использовать и в городском цикле, и для трассы.

Мотор 40522.10 обладает меньшим крутящим моментом 211 Нм, мощность осталась прежней, он адаптирован под коробки грузовиков и автобусов Газель/Соболь. Степень сжатия здесь 9,3 для лучшей восприимчивости к отечественному бензину.

ЗМЗ 40522.10

Вариант 40524.10, наоборот, заточен под коробку микроавтобуса Фиат Дукато, хотя активно использовался на Газелях и Соболях. Отвечает требованиям Евро-3 и Евро-4 в разных комплектациях, имеет 214 Нм крутящего момента и 140,5 л. с. мощности. Степень сжатия равна 9,4, то есть как у базового варианта.

ЗМЗ 40524.10

ДВС 40525.10 имеет 213,5 Нм крутящего момента и 143,8 л. с. мощности, разработан под регламент Евро-3 для ГАЗ Волга массой до 2,1 т.

ЗМЗ 40525.10

В отличие от предыдущих атмосферных движков модификация 4024.10 оборудована охладителем воздуха и турбонаддувом, коваными поршнями и стальным коленвалом для увеличенных нагрузок. Пружина диафрагмы здесь усилена, клапаны на выпуске оборудованы натриевым охлаждением. В 2009 году этим турбрмотором комплектовали автобусы Фиат Дукато. Степень сжатия здесь снижена до 7,4 единиц, крутящий момент увеличен до 343 Нм, а мощность он развивает 195 л. с.

ЗМЗ 4054.10 турбо

Плюсы и минусы

Преимуществами силовых приводов семейства 405 производителя ЗМЗ являются:

• головка блока цилиндров доработана за счет применения двухслойной металлической прокладки толщиной 0,5 мм с пружинящими элементами;
• блок цилиндров снизил вес на 1,35 кг, так как навесное частично демонтировано – больше нет ДПДЗ, патрубков и регулятора ХХ;
• трехкомпонентный каталитический нейтрализатор для обеспечения регламента Евро-3;
• механический тюнинг инженерами завода позволил снизить расход топлива до 8,8 л/100 км по трассе;
• использована система доочистки смазки.

ШПГ мотора ЗМЗ 405

Углом опережения зажигания управляет микропроцессор электронной системы, что, с одной стороны, является плюсом, с другой – минусом, так как усложняется ремонт на трассе. За счет гидрокомпенсации теплового зазора клапанов снизился эксплуатационный бюджет, теперь пользователю не нужно регулярно посещать СТО для регулировки клапанов.

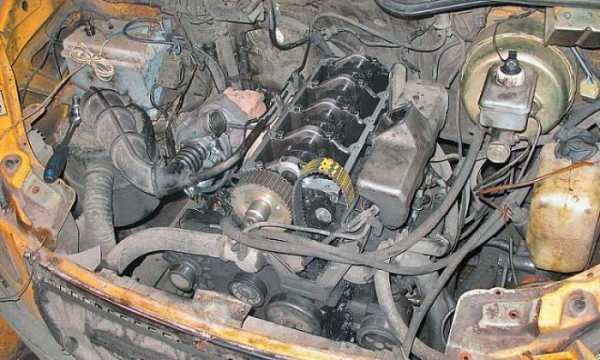

ГРМ привод

Недостатком является значительный вес мотора, опасность перескакивания цепи на несколько звеньев и снижение прочности блока цилиндров из-за щелевых прорезей.

Список моделей авто, в которых устанавливался

Изначально мотор ЗМЗ 405 проектировался для нескольких заводов, выпускающих автомобили, поэтому разные модификации этого поколения силовых приводов ЗМЗ устанавливались на следующие транспортные средства:

• 10 – ГАЗ Волга, Газель;
• 10 – ГАЗ Газель 3302, 3221, 33023 Фермер, 32213, 32214, 2705, 2217 Соболь и Баргузин;
• 10 – Fiat Ducato ГАЗ Волга и Газель;
• 10 – ГАЗ Волга 3102, 3103, 3105, 3107, 3110, 3111, 3112, 3115;
• 10 – инкассаторские и правительственные бронемобили, прочие спецмашины.

Улучшенные характеристики двигателя позволяли использовать его в Volga Siber, однако ГАЗ отказался от моторов ЗМЗ в 2009 году из-за их дороговизны. На УАЗ ставили более позднюю версию 409, созданную на основе 405 мотора.

Регламент обслуживания ЗМЗ 405 2,5 л/152 л. с.

Атмосферный двигатель ЗМЗ 405 следует обслуживать с указанной периодичностью:

• цепь ГРМ 100 тысяч замена, 20 тысяч проверка;
• не вызывают проблем аккумулятор и свечи 6 лет;
• служит исправно вентиляция картера 2 года или 25 тысяч пробега;
• менять ремни навесного оборудования нужно примерно через 2 года;
• замена масла требуется через 7,5 – 10 тысяч пробега;
• не забиваются фильтры 40 тысяч для воздушного и топливного, 7,5 – 10 тысяч км для масляного;
• эффективна охлаждающая жидкость 40 тысяч;
• нормально работает без прогара выпускной коллектор 2 – 2,5 года;
• ходит кислородный датчик 100 тысяч.

Система смазки ЗМЗ 405

Простое устройство ДВС заметно облегчает обслуживание и ремонт своими руками, в том числе, капитальный.

Обзор неисправностей и способы их ремонта

По аналогии с предыдущей версией 406 мотор ЗМЗ 405 обеспечивает безопасность клапанов при внезапном обрыве цепей ГРМ. Однако гнет клапана друг о друга, если цепь перескочит на несколько звеньев – в момент одновременного подъема впускного и выпускного клапана внутри одного цилиндра.

Схема питания и управления

Положительной особенностью мотора является возможность эксплуатации двух типов цепей ГРМ. Допускается замена зубчатых цепей втулочными, но только в комплекте с роликами, звездами и натяжителями, успокоителями. Основной поломкой является характерный стук, который может возникнуть по нескольким причинам:

Износ подшипника направляющего ролика ремня привода навесного оборудования	замена подшипника
Ослабшее крепление демпферного шкива	протяжка болтов
Выработка подшипника помпы	замена расходника
Поломка пружины натяжителя	использование новой пружины
Неисправность подшипника генератора	замена расходника
Осадка пружины клапана	установка новой пружины
Задир клапанного стержня	ремонт ГБЦ
Вытянутая цепь	натяжка или замена
Поломка гидронатяжителя	ремонт узла
Выработка гидротолкателей	замена расходников
Износ цилиндра, ШПГ или вкладышей коленвала	ремонт блока, ГБЦ, поршневой группы

В отличие от 406 версии атмосферные модификации серии 405 не склонны к перегреву.

Варианты тюнинга мотора

Базовый двигатель ЗМЗ 405 обеспечивает нормы Евро-2, имеет в блоке прорези между цилиндрами, поэтому практически не пригоден для модернизации. Тюнинг обычно производят на блоках цилиндров от модификаций 40524 либо 40525. Кроме того, следует учесть, что механический тюнинг за счет установки «городских» распредвалов или установки дросселя на каждом цилиндре даст, не более 20 – 30 л. с. мощности дополнительно.

Тюнинг ЗМЗ 405

Производитель ЗМЗ выбрал лучшее решение – установку турбины на модификации 4054, поэтому пользователям, решившим увеличить мощность версий 4052, следует двигаться в этом же направлении.

Таким образом, в поколение моторов ЗМЗ 405 входит несколько атмосферных двигателей 4052.10, 40522.10, 40524.10, 40525.10 и один турбированный 4054.10. Часть из них обеспечивает нормы Евро-2, остальные более безопасны – Евро-3/4.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Доработки ДВС ЗМЗ | jc-tech.ru

Комманда JC Technology известна на рынке услуг доработки двигателей ЗМЗ серии 406 (405-409) и их модификаций уже много лет. На основе многолетнего опыта работы, мы можем Вам предложить следующий спектр услуг:

Мы предлагаем

Комплекс форсирования ДВС ЗМЗ 405-409 2.5-2.7 л

до

Мощность двигателя 128лс @ 4500rpm

Крутящий момент 240нм @ 2500rpm

после

Мощность двигателя 230+лс @ 5600rpm

Крутящий момент 285+нм @ 4900rpm

Подробнее

Комплекс форсирования ДВС ЗМЗ 406 2.3 л

до

Мощность двигателя 130,6лс @ 5000rpm

Крутящий момент 185нм @ 4000rpm

после

Мощность двигателя 210+лс @ 6000rpm

Крутящий момент 270+нм @ 5100rpm

Подробнее

Подготовка ДВС ЗМЗ 406-405-409 2.3-2.7 л к спортивным соревнованиям

Максимальное увеличение мощности ДВС в соответствии с требованиями технического регламента соревнований (Ралли-рейд, Трофи-рейд, Автокросс Т1-2500 и др.) Подробнее

Установка турбонаддува на ДВС ЗМЗ 406-405-409 2.3-2.7 л

Повышение мощности двигателей путем установки наддува (турбонагнетатель).
Выходные характеристи:

• Мощность двигателя - от 250 до 500+ л.с.
• Крутящий момент двигателя - от 300 до 650+ нм.

Подробнее

Установка механического наддува (компрессор) на ДВС ЗМЗ 406-405-409 2.3-2.7 л:

Повышение мощности двигателей путем установки механического нагнетателя.
Выходные характеристи:

• Мощность двигателя - от 180 до 220+ л.с.
• Крутящий момент двигателя - от 280 до 320+ нм.

Подробнее

Отчеты о проделанных работах работах Вы можете найти у нас в разделе "Фотогалерея" и "Статьи"

Провести замер мощности двигателя автомобиля можно на динамометрическом стенде DC-1800X Американской фирмы DYNOCOM Industries Inc.

Помимо готовых комплексов доработки двигателей ЗМЗ, специалисты команды смогут провести любые работы, включающие:

• диагностику, техническое обслуживание и ремонт автомобилей всех марок
• изготовление облегченных кованых поршней
• доработку ГБЦ
• доработка впускного и выпускного коллекторов
• изготовление впускного и выпускного коллекторов
• облегчение шатунов, пальцев, маховика
• и многое другое

Если четырех цилиндров мало.

А для тех, кому мало 4х цилиндровых двигателей, мы можем предложить готовые комплексы по установке «под ключ» (SWAP) импортных силовых агрегатов (TOYOTA, BMWи др.), АКПП/МКПП, ходовой части в любые автомобили (Audi, VW, MercedesBenz, ВАЗ, ГАЗ, УАЗ и др.)

www.jc-tech.ru

• Эцу 150 производитель – Дорэлектромаш возобновил производство траншеекопателя ЭЦУ-150 с одним цилиндром. – Дорэлектромаш – ДОРЭЛЕКТРОМАШ ЭЦУ-150 – ЭЦУ-150 – Траншеекопатель – Экскаватор цепной
• Сплитстоун северо запад – СПЛИТСТОУН СЕВЕРО-ЗАПАД, Санкт-Петербург, Пискарёвский проспект, дом 150, корпус 2, метро Академическая — Дорожно-строительная техника, оборудование
• Самодельный фронтальный мини погрузчик – Самодельный трактор фронтальный погрузчик | САМОДЕЛКИН ДРУГ
• Мтз 82п технические характеристики – 82. -82. .
• Двигатель змз 41 – История и техническая характеристика ЗМЗ-41
• Какой в россии производят бензин – Самый популярный вид автомобильного топлива в России – бензин АИ-92 – Это интересно – Журнал
