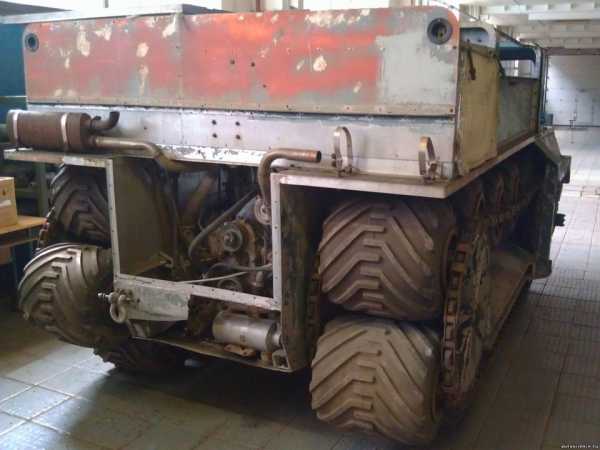

в процессе ремонта

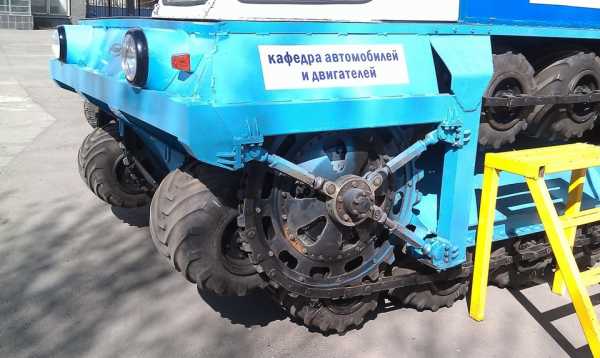

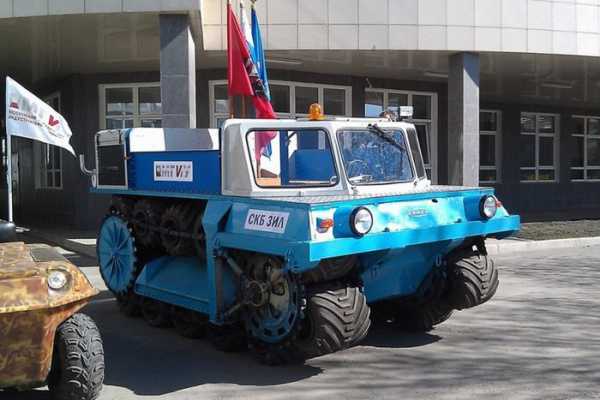

так он выглялит сейчас

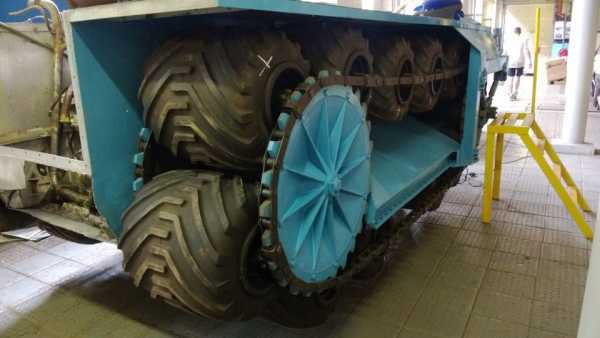

фотографии движителя

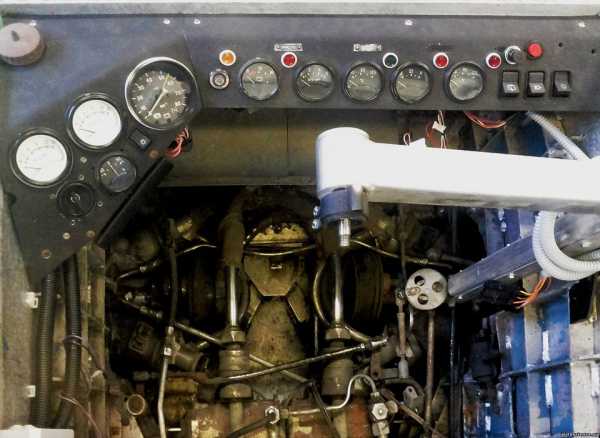

и водительское место

Немного истории
Зил 3906 построен в СКБ 18 июля 1978 года. Предназначен для преодоления глубокого снега и болот и имеет возможность передвигаться по водной поверхности.

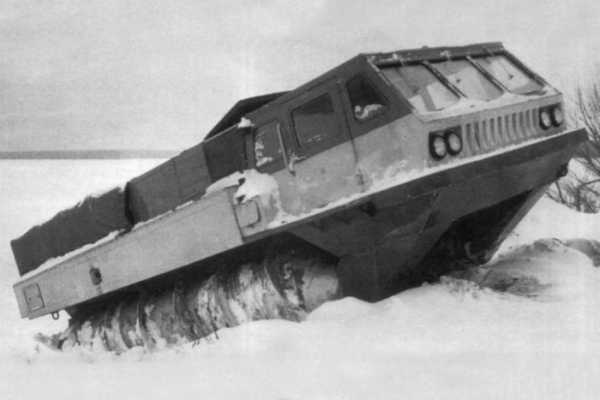

Испытания проводились в январе 1979 года. Вездеход двигался по снежной целене глубиной 500 мм (полметра!) со скоростью 15 км/ч, грунту-25, болоту-8 км/ч. В ходе испытаний произошла поломка цепи и ободов пневмокатков после чего аэрол отправился » в дальний угол».
В 2012 году единственный экземпляр был выкуплен Московским Государственным Индустриальным Университетом по цене металлолома. Ремонт происходил в том самом корпусе, где находился СКБ, т.е. в том самом месте где и был создан. В настоящее время он восстановлен до ходового состояния и регулярно принимает участие во внутривузовских мероприятиях.
Интерес помимо движителя представляет управление. При наклоне руля-штурвала пред вездеход ускоряется, назад-тормозит. Поворот осуществляется блокировкой бортового фрикциона.
Привод — гидравлический. Первоначальный двигатель газ-71 (мощностью 115 л.с. или 85 кВт) создает давление в гидросистеме, которое при помощи гидротрансформаторов передается на ведущую звездочку.






Нравится

19



Поделиться:













Подписаться на автора

www.drive2.ru

ЗиЛ-3906 + Фотографии







17.12.08

    ЗиЛ-3906
+ Фотографии

Гамма многофункциональных внедорожников модели ЗиЛ-3906
способена работать в условиях сильно пересеченной местности. Высокую
проходимость автомобилей обеспечивает полный привод всех колес
с диагональными камерными шинами размерностью 14.00-20″ (370-508)
модели ОИ-25 или диагональными бескамерными размерностью 16.00-20″
модели ИЯ-333, их независимая торсионная подвеска, возможность
регулировки воздуха в шинах от 0,5 до 3,2 кг/см, поворачиваемость
колес обоих мостов, впечатляющий дорожный просвет, а также небольшие
передний и задний свесы.

Трансмиссия — механическая. В конструкцию автомобиля включены
четыре бортовых редуктора (передаточное отношение 2,09) и четыре
колесных редуктора (передаточное отношение 4,27). Сцепление и
коробка передач типа ЗиЛ-5301. Раздаточная коробка — двухступенчатая
с межбортовым блокируемым дифференциалом. Внедорожник располагает
шестью точками отбора мощности.

Рулевое управление — с гидроусилителем для передних и задних
колес. Тормоза — четыре тормозные системы с дисковыми тормозными
механизмами на бортовых редукторах. Машины оснащены предусковым
подогревателем, утепленным капотом, ремнями безопасности.

В январе 2002 года освоено производство новой серии автомобилей
высокой проходимости ГВА-3848. Их основным отличием от ЗиЛ-3909
является семиместная четырехдверная кабина от грузового автомобиля
ЗиЛ-5301ГА. Шасси ГВА-384851 имеет базу 4800 мм, ГВА-384852 —
4300 мм, ГВА-384853 — 3800 мм.























Технические характеристики ЗиЛ-390610

Колесная формула

4×4

Снаряженная масса, кг

4250

Грузоподъемность, кг

3250

Длина, мм

2500

Высота, мм

2750

База, мм

2800

Колея колес, мм

2000

Клиренс, мм

550

Радиус поворота, м

5,2

Двигатель (тип)

ММЗ Д-245.12 (L4, Д)

Рабочий обьем, см3

4750

Мощность двигателя, л.с. при (об/мин)

108,8 (2400)

Расход топлива, л/100 км

19,0

Максимальная скорость, км/ч

80

Запас хода по топливу, км

600

Преодолеваемые препятствия

Ров

0,7 м

Уступ

0,8 м

Брод

1,3 м

Подъём

30°










Характеристики
двигателя ММЗ Д-245.12

ТипТурбо
Мощность, л.с./кВт108/80
Max крутящий момент, Нм340
Объем, см34750
ТопливоДизельное топливо
Степень сжатия15.1
Число цилиндров4
Расположение цилиндровI

Источник: http://legion.wplus.net




include»inc_foot.php»; ?>



offroad38.ru

единственный в своём роде вездеход на пневмокатках

Данный экземпляр был построен в СКБ ЗИЛ 18 июля 1978 года. Машина предназначалась для преодоления глубокого снега и болот, а также имела возможность передвигаться по водной поверхности.

Особым отличием данного вездехода от своих аналогов было применение пневмокатков вместо железных секций гусениц, что позволило существенно снизить массу машины. Двигатель ГАЗ-71 создавал необходимое давление в гидросистеме, которая через цепь трансформаторов вращала ведущую звезду. Управление вездеходом осуществляется наклоном руля-штурвала (вперёд – газ, назад – тормоз), поворот происходит посредством блокировки бортового фрикциона.

Комплексные испытания ЗИЛ 3906 «Аэрол» проводились в 1979 году. Вездеход с легкостью преодолевал снежную целину полуметровой глубины, передвигался по болотистой местности и грунту со скоростью 15, 8 и 25 километров в час соответственно. Из-за сильной нагрузки во время испытаний произошла поломка цепи и ободов пневмокатков, что в конечном итоге привело к решению отказаться от проекта «на неопределенное время».

В 2012 году единственный экземпляр ЗИЛ 3906 «Аэрол» был приобретен Московским Государственным Индустриальным Университетом по цене металлолома, так как без должного ухода находился в крайне плачевном техническом и визуальном состоянии. Силами МГИУ вездеход был восстановлен: в настоящее время он полностью на ходу и регулярно принимает участие во внутривузовских мероприятиях.

Материал подготовил Сергей Перелесов

Автор: ПолитРоссия

politros.com

небольшой грузовик с очень нетипичной трансмиссией

Как-то я рассказывал про концепт 2005 года Jeep Hurricane. Использованная в нем схема трансмиссии удивительна для легковых автомобилей, но не представляет ничего революционного для специальной техники.

Например, такую схему можно встретить у ЗИЛов-вездеходов разных лет. Более того, в 1990-е даже была попытка выпустить небольшой грузовик ЗИЛ-3906 (в его версиях ЗИЛ-39061x, не путать с экспериментальным более старым вездеходом «Аэрол», который иногда тоже называют ЗИЛ-3906):

Внешне он похож на семейство ЗИЛ-4327, но реально отличия принципиальны. 4327 — это довольно унылая попытка сделать «наш ответ унимогу» на обычных (не редукторных) мостах. А вот 3906 гораздо интереснее, но, к сожалению, информацию о нем нужно собирать «по крупицам».

Самое главное — это схема трансмиссии.

Картинка плохого качества, но после схем Hurricane должно быть понятно. Здесь два бортовых редуктора (заявлено передаточное отношение 2.09), от них приводятся четыре колесных редуктора (4.27) — так понимаю, что это детали от ЗИЛ-4906 (тот самый из комплекса «Синяя птица»).

Есть двухступенчатая раздаточная коробка (ЗИЛ-4972?), только, соответственно, она раздает момент не вперед-назад, а влево-вправо. Есть блокируемый межбортовой дифференциал. Подвеска независимая торсионная. Все четыре колеса поворотных.

Естественно, с такой трансмиссией о дорожном просвете можно не беспокоиться (550мм по раме при шинах 12.00-20″).

Но схема сложна. Колесные редукторы-то иногда считаются неоправданным усложнением, а уж такое чудо для обычной коммерческой эксплуатации. Да с учетом обычного качества деталей… А максимальная скорость по асфальту была на уровне 65-70 км/ч — тоже не способствует универсальному применению.

В общем, не взлетел проект.

Уже в 2010-х годах пытались сделать еще один подход к этой теме. На такой же базе (но уже с другим силовым агрегатом) представлен более утилитарный и, на мой взгляд, внешне страшный ЗИЛ-390615 с условным названием «Охотник»:

Проходимость несколько пострадала из-за геометрии.

Но схема трансмиссии осталась прежней.

Но больше об этом проекте ничего не слышно… Будущее его сомнительно.
