Автомобильная техника аэродромных служб. Автомобили Советской Армии 1946-1991

Автомобильная техника аэродромных служб

В 1960-е годы на автомобиле ЗИЛ-131 монтировалось аэродромное оборудование, переставленное с шасси ЗИЛ-157, в том числе компрессорная станция УКС-400В и воздухозаправщик ВЗ-20-350. В последующие годы специально для ЗИЛ-131 были созданы новые надстройки: моторный подогреватель УМП-350-131, электрические пусковые агрегаты АПА-50М и АПА-80, авиационный кондиционер АМК-24/56 для подготовки высотного снаряжения летчиков, тепловые машины ТМ-131 и ВМ-63 для удаления наледи с самолетов, средства проверки гидравлических систем самолетов и зарядки их кислородом.

УМП-350-131 – серийный аэродромный унифицированный моторный подогреватель с тепловой производительностью 350 килокалорий в час на шасси ЗИЛ-131 или ЗИЛ-131Н. Был разработан по заказу ВВС СССР и выпускался с 1970 года прилукским заводом «Пожмашина». Служил для одновременного обогрева четырех двигателей летательных аппаратов, их кабин, салонов или отсеков, а в летнее время использовался для продувки и вентиляции самолетных кабин. Его оборудование размещалось внутри цельнометаллического кузова с дверками для доступа к рабочим органам и забора атмосферного воздуха. К горячим стенкам калорифера, работавшего на авиационном керосине, воздух засасывался центробежным вентилятором и далее подавался по пяти напорным рукавам к обогревавшимся объектам. Топливо для него хранилось в двух 450-литровых баках. Управление всеми операциями осуществлялось со щитка приборов в кабине водителя. Снаряженная масса машины – 8850 кг.

АПА-50М – аэродромный пусковой агрегат на шасси ЗИЛ-131 для электрического запуска авиационных двигателей, проверки и питания самолетных систем. Смонтирован в цельнометаллическом кузове с периферийными ящиками для оборудования, кабелей и пультов управления. В его центральной части находился 200-сильный дизельный двигатель У1Д6 с однодисковым сцеплением и раздаточной коробкой для привода четырех электрогенераторов суммарной мощностью до 70 кВт, вырабатывавших постоянный и переменный ток напряжением от 28,5 до 208 В. В левом продольном отсеке кузова помещалась выдвижная телескопическая стрела с электроприводом для подачи тяжелых силовых кабелей к самолету. Масса машины в снаряженном состоянии составляла 10 550 кг. Новый пусковой агрегат

АПА-80 новосибирского завода «Электроагрегат» снабжался вспомогательным 210-сильным дизелем КамАЗ-740 для привода генераторов, двумя поворотными стрелами для перемещения кабелей и был приспособлен для работы при температуре до – 50 °C. Установка ЭГУ-50/210-131 с низким металлическим кузовом с боковыми дверцами, откидными панелями крыши и задним блоком управления служила для электростартерного запуска летательных аппаратов, обеспечивала их питание при профилактических и ремонтных работах на аэродроме и дозаправку гидравлических и электрических систем.

Пусковой агрегат АПА-50М с автономным дизелем в 200 л.с. и генераторами мощностью 70 кВт.

Для проверки и дозаправки гидравлических систем летательных аппаратов служила передвижная установка УПГ-300 (А-28М), внешне сходная с машиной АПА-50М, но оснащенная автономным бензиновым двигателем ЗИЛ-375 V8 мощностью 180 л.с. для привода трех гидронасосов, заправочным и контрольным оборудованием. Функции прежнего воздухозаправщика ВЗ-20-350 выполняла новая кислородно-зарядная станция

АКЗС-75М-131 с 18 газовыми 50-литровыми баллонами и компрессором для перекачивания медицинского кислорода в бортовые системы самолетов. В кузове К-131 размещалось оборудование автомобильной углекислотно-зарядной станции АУЗС-2М-131 с 24 баллонами и пневматическим компрессором для заполнения бортовых огнетушителей.

Установка УПГ-300 для проверки и заправки самолетных гидросистем с автономным мотором в 180 л.с.

Средства обеспечения ракетных комплексов

С началом серийного производства автомобиля ЗИЛ-131 в области спецнадстроек для снабжения и обслуживания ракетных комплексов также наблюдалась тенденция к перестановке на них уже освоенных систем для грузовиков ЗИЛ-157. Однако жесткие требования к новым средствам обеспечения уже во второй половине 1960-х годов привели к созданию модернизированных и новых установок третьего поколения. Их основу составляли доработанные заправщики ракетным топливом 9Г29М и окислителем 9Г30М, применявшиеся в составе мобильного ракетного комплекса 9К72 «Эльбрус» и в других системах, а также заправщики кислородом

9Г22 и 9Г22М для гусеничных зенитно-ракетных установок комплексов «Круг». Для заправки ракетных систем сжатым воздухом использовалась многоцелевая компрессорная станция УКС-400В, переставленная с ЗИЛ-157 и состоявшая на вооружении бригад комплекса 9К72 и дивизионов зенитно-ракетных систем С-200. В кузове КУНГ-1 размещалась машина горизонтальных испытаний 9В11М оперативно-тактических ракет Р-11 и Р-17. С 1967 года в составе гусеничного зенитно-ракетного комплекса 2К12 «Куб» находились контрольно-измерительная станция 2В7 и контрольно-испытательная 2В8 на базе ЗИЛ-131.

Для подвижного оперативно-тактического ракетного комплекса 9К72 «Эльбрус» были созданы собственные машины горизонтальных испытаний 2В11М1 и автономных 9В41М. Последняя машина размещалась в модернизированном кузове КУНГ-1МД с навесом над кабиной, двойной крышей и узкими боковыми окнами, установленном на шасси ЗИЛ-131 с четырьмя домкратами. В состав комплекса входил также ракетно-сборочный комплект «Целина-1А» из четырех машин со специальными вместительными глухими кузовами с автономными агрегатами питания, системами подогрева и поддержания определенного температурного режима. Машина-хранилище

9Ф223 применялась для транспортировки ядерных боеголовок ракет 9М21, в фургонах 9Ф225 и 9Ф226 помещались аппаратная и сборочный зал для проверки и комплектации ракет, а на машине 9Ф449 перевозили расходные материалы и запасные части.

В 1970-е годы, с расширением номенклатуры ракетных систем и постановкой на вооружение новых ракетных комплексов, существенно расширилась и гамма средств для проведения их контроля, сборки, испытаний и обслуживания на разных стадиях подготовки ракет к заправке и запуску, смонтированных в типовых кузовах-фургонах К-131 или КМ-131 на шасси ЗИЛ-131 с одноосными прицепами для транспортировки автономного электроагрегата. К ним относились машина автоматизированной контрольно-испытательной подвижной станции 9В95М1 гусеничного зенитно-ракетного комплекса 9К37 «Бук», машины 9В210М и 9В210М3 обслуживания зенитных комплексов «Оса» и «Оса-АКМ» соответственно, автоматизированные контрольно-испытательные машины (АКИМ)

9В819 и 9В819-1 с прицепами для регламентной проверки и испытания ракет 9М79 и 9М79-1 тактических ракетных комплексов «Точка» и «Точка-У», установленные в кузовах КМ-131 с домкратами для вывешивания станции. С левой стороны кузова монтировалась трубчатая откидная рампа с ложементом для крепления обслуживаемой ракеты. Автономная бензиновая электростанция мощностью 12 кВт перевозилась на одноосном прицепе. Длина автопоезда составляла 10,8 м, полная масса – 11 972 кг. Машины 9В844 и 9В944М служили для технического обслуживания комплексов «Точка» и «Точка-У» и размещались в кузовах КМ-131 с одним боковым окном, двумя верхними световыми люками и боковой откидной рампой для установки и обслуживания ракеты.

ЗИЛ-131 с лебедкой и гидрокраном в варианте транспортной машины 5Ю81М комплекса С-200.

На автомобиле ЗИЛ-131 с кузовом-фургоном КУНГ-1МД базировалась модернизированная многоцелевая машина 2Щ1-М2 для доставки запасных частей. Для перевозки наборов такелажного оборудования для работы с ракетами и боеголовками комплекса «Куб» использовались технологические машины

МС-1760 и МС-1761М на шасси ЗИЛ-131 со специально дооборудованными бортовыми кузовами с тентами и рабочей площадкой на крыше кабины. В состав зенитного комплекса 9К33 «Оса» входил транспортный бортовой автомобиль 9Ф16 с гидрокраном-манипулятором и двумя гидравлическими опорами. Аналогичная машина 5Ю81М служила для перегрузки имущества комплекса С-200. Для проведения обмывочно-нейтрализационных операций всех ракетных комплексов применялась модернизированная машина 8Т311М.

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

УМП-350

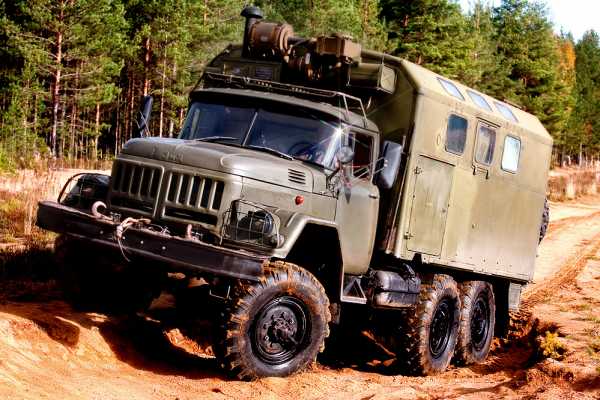

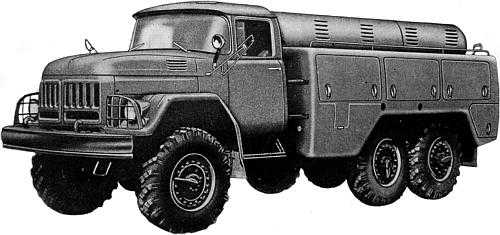

Универсальный моторный подогреватель УМП-350 разработан на Прилукском заводе "Пожмашина" по заказу ВВС. В качестве шасси использован автомобиль ЗиЛ-131. В конструкции использован подогреватель воздуха Челябинского завода теплогенерирующих установок.

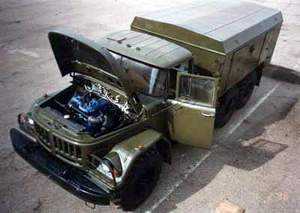

УМП-350 имеет закрытый кузов, установленный на раме автомобиля и прикрученный болтами и стремянками через резиновые прокладки. Крыша для удобства обслуживания агрегатов выполнена съёмной. Она крепится к каркасу болтами и уплотняется по периметру. Для доступа к агрегатам по бортам кузова имеется 7 дверей (люков). В кузове на прикрученной к полу раме смонтирован подогреватель. Он состоит из кожуха, камеры сгорания, воздухораспределителя и калорифера. Слева и справа от подогревателя установлены 2 цилиндрических топливных бака по 300 л. Для подачи воздуха в задней части установлен вентилятор центробежного типа. Привод вентилятора осуществляется от коробки отбора мощности, установленной на заднем торце раздаточной коробки, через 2 карданных вала. На переднем торце вентилятора имеется шкив ременного привода топливного насоса подогревателя. Для забора воздуха в задней части кузова имеется двухстворчатая дверь. На задней стенке кузова имеется 5 гильз, к которым крепятся брезентовые рукава. Для удобства подхода к крышкам гильз и укладки рукавов в аэродромно-транспортном положении имеется откидная площадка. С правой стороны площадка оборудована откидной подножкой. В ночное время площадка освещается фарой-прожектором. Для управления и контроля подогревателя в кабине автомобиля (справа) установлен дополнительный щиток приборов. В комплект входят 15 рукавов диаметром 220 мм и длиной по 6 м. В транспортном положении они укладываются в трубы подачи воздуха.

УМП-350 предназначен для подогрева двигателя ЛА перед запуском, а также воздуха в кабине экипажа и в салоне при температуре окружающей среды от +10 до -55°C. Подогреватель может одновременно подавать воздух с температурой 80-115°C со скоростью 25 м/с к 4 двигателям или кабинам. В летнее время вентилятор (без запуска подогревателя) можно использовать для вентиляции кабин и других объектов.

Работа УМП-350 основана на передаче тепла от калорифера воздуху, поступающему из атмосферы. Тепло для подогрева воздуха выделяется при сжигании топлива (керосин Т-1 или ТС-1) в камере сгорания калорифера. Воздух из передней части подаётся вентилятором по раструбу. После нагрева от стенок калорифера воздух по коллектору идёт к гильзам на задней стенке кузова, к которым присоединяются рукава. Для обогрева двух мест через одну рукавную линию используется разветвитель. Перед началом работы автомобиль заземляется.

Серийное производство УМП-350 в Прилуках продолжается. После прекращения выпуска автомобиля ЗиЛ-131 подогреватель стал монтироваться на шасси Урал-4320-31, Урал-4320-41, Урал-43206-41, ЗиЛ-5301БО, КамАЗ-4326. Применяется не только на аэродромах, но и в транспортных и строительных предприятиях в условиях Севера.

Модификации автомобиля:

  • УМП-350-131 - базовый на шасси ЗиЛ-131.
  • УМП-350(4320)-350.10 - на шасси Урал-4320-31 (с 2002 года - Урал-4320-41). Выпускается с 1998 года.
  • УМП-350(4326) - на шасси КамАЗ-4326.
  • УМП-350(5301) - на шасси ЗиЛ-5301БО. Разработан в 2003 году по заказу компании "Ист Лайн". Изготовлено 3 машины.

Технические харктеристики (УМП-350-131)

Габариты, мм:

длина
ширина
высота

6900
2500
2540
База, мм 3350+1250
Колея, мм 1820
Дорожный просвет, мм 330/355
Радиус поворота, м 10,2
Полная масса, кг 8420
Двигатель:

тип
число цилиндров
рабочий объём, см2
степень сжатия
мощность, л.с.

ЗиЛ-131
8
5996
6,5
150
Число передач 5x2
Колёсная формула 6x6
Размер шин 12,00-18"
Запас топлива, л 2x170
Скорость максимальная, км/ч 90
Тормозной путь со скорости 30 км/ч, м 12
Контрольный расход топлива при скорости 40 км/ч, л/100 км 40
Производительность подогревателя, ккал/ч. 350

Литература

  1. Дмитриев В. Мобильные подогреватели // Основные средства. - 2004. - №4.
  2. Дмитриев В. "Стюардесса" для ВВС // М-Хобби. - 2004. - №3. - С. 22-26.
  3. Колеватов А. Применение автомобиля повышенной проходимости ЗиЛ-131 // Автомобильный моделизм. - 2003. - №4. - С. 2-8.

aviaros.narod.ru

УМП-350 : Аэродромное оборудование : Объединение КриоГрупп

Унифицированный моторный подогреватель УМП-350-131.

 Унифицированный моторный подогреватель УМП-350-131 (рис. 7.5 и табл. 7.1), смонтированный на автомобиле высокой прохо­димости ЗИЛ-131, предназначен для подогрева авиационных двигателей горячим воздухом. Он состоит из автомобиля 1, ку­зова 2, силовой передачи привода вентилятора 3, системы воз­духоводов 4, системы питания 5, систем электрооборудования и выпуска газов 7.

       Моторный подогреватель применяют в неф­тяной промышленности для подогрева оборудования устья на скважине, групповых замерных установок, газораспределитель­ных батарей, блока напорных гребенок кустовых насосных станций в системе поддержания пластового давления и других технологических установок при аварийной обстановке и в дру­гих необходимых случаях.

Таблица 1.1. Техническая характеристика моторного подогревателя

Шасси

ЗИЛ-131

Полная масса, кг

8620

Распределение массы, кг:
на передний мост

3030

на заднюю тележку

5590

длина.

6900

ширина

2500

высота

2500

Коробка отбора мощности (крепится на верхнем фланце раздаточной коробки)

механическая,1-скоростная

Передаточное число КОМ

1,30

Кузов

металлический ,семидверный

Теплопроизводительность УМП, ккал/час, не менее:
пра работе форсункой с диаметром сопла 2,8 мм
(вариант I)

350000

при работе форсункой с диаметром сопла 2,2 мм
(вариант 2)

180000

Температура воздуха на входе в рукава, гр.С, не более:
при работе форсункой с диаметром сопла 2,2 мм

120

Температура воздуха на входе в рукава, гр.С, не более:
при работе форсункой с диаметром сопла 2,8 мм

80

Температура воздуха на выходе из рукавов, гр.с:
при работе форсункой с диаметром сопла 2,8 мм

80...115

Температура воздуха на выходе из рукавов, гр.с:
при работе форсункой с диаметром сопла 2,2 мм

50...75

Продолжительность работы УМП по запасу топлива (при давлении 1,2 кг/cm2), h:
при работе форсункой с диаметром сопла 2,8 мм

10

Продолжительность работы УМП по запасу топлива (при давлении 1,2 кг/cm2), h:
при работе форсункой с диаметром сопла 2,2 мм

16

Продолжительность беспрерывной работы УМП, час, не более

5

Подача вентилятора при 2400 об/мин, кг/час

16000

Напор воздуха на выходе из вентилятора при 2400 об/мин, Ра(мм.вод.ст), не менее

3500(350)

Частота вращения вентилятора (номинальная), об/мин

2400

Количество рукавов

15

Внутренний диаметр рукавов, мм

220

Длина рукавов,мм

6000

Соединение рукавов

кольцевыми переходниками

Скорость воздуха на выходе из рукавов, м/сек

20...25

Напор воздуха на выходе из рукавов, Ра (мм.вод.ст)

200-300(20-30)

Вид топлива для работы УМП

Т-1 или ТС-1

Вместимость топливных баков,л

2х320(2х300 заправочная)

на пусковом режиме при давлении 0,28...0,3 МРа(2,8. . . 3 кг/cm2

12(+-)3

на рабочем режиме при давлении 0,12 МРа (1,2 кг/cm2):
при работе форсункой с диаметром сопла 2,8 мм

50(+/-)4

на рабочем режиме при давлении 0,12 МРа (1,2 кг/cm2):
при работе форсункой с диаметром сопла 2,2 мм

30(+/-)4

Давление топлива, МРа (кг/cm2):
перед пусковой форсункой

0,28-0,3 (2,8-3)

Давление топлива, МРа (кг/cm2):
перед пусковой форсункой

0,04-0,14 (0,4-1,4)

Зажигание топлива УМП

от свечи накала

Род тока

постоянный

Источник тока

аккумуляторная батарея щасси 12 V; преобразователь напряжения транзисторный 27 V

Система электропроводки

однопроводная, минусовые клеммы соединены с корпусом автомобиля

Сила потребляемого тока, А, не более:
при пусковом режиме

2,6

Сила потребляемого тока, А, не более:
при рабочем режиме

0,7

Передаточное число шкива топливного насоса

1,44



    Конструкция моторного подогревателя позволяет подавать атмосферный воздух, подогретый до 80—115 °С, со скоростью 25 м/с. Работа моторного подогревателя основана на передаче теплоты от стенок калорифера воздуху, поступающему из атмосферы. Теплота для нагрева воздуха выделяется при сжигании топлива в камере сгорания калорифера, смонтирован­ного на специальной, прикрепленной к полу кузова, раме.

   Сгорание топливно-воздушной смеси,образованной при рас­пылении топлива форсункой и перемешивании его., с топочным воздухом, происходит в камере сгорания 28 установки.

— коробка отбора мощности; — карданный вал; 3 — коллектор; —• выходной патру­бок; 5 — калорифер; 6 — промежуточный вал; — гильза; 8 — пусковая форсунка; — раструб; 10 — напорный рукав; // — электромагнитный клапан основного режима; 12 — электромагнитный клапан пускового режима; 13 — вентилятор; 14 — редукционный кла­пан; /5 — фильтр-тройник; 16 — топливный фильтр; 17 — топливный насос; IS — прием­ник манометра ЭДМУ-3; 19 — фильтр-отстойник; 20 — трехходовой кран; 21 — электро­подогреватель топлива пускового режима; 22 — топливные баки; 23 — глушитель; 24, 25 — труба; 26 — подогреватель поточного воздуха; 27 — труба; 28 — камера сгорания; 29 — подогреватель топлива рабочего режима

    Воздух в калорифер и камеру сгорания подается вентиля­тором по раструбу в котором имеются два люка для осмотра и монтажа пусковой катушки, искровой свечи, воз­душной заслонки и форсунок.          При включении коробки отбора мощности /, установленной на верхнем фланце раздаточной коробки автомобиля, вентилятор получает вращение от кардан­ных и промежуточного' валов Образующиеся в процессе сгорания газы движутся по газоходам калорифера к выхлоп­ному патрубку и отдают теплоту через стальные стенки кало­рифера омывающему атмосферному воздуху, подаваемому вен­тилятором. Нагретый воздух поступает по выходному патрубку в коллектор и далее, по гильзам и рукавам подается к обогреваемому объекту.

       Часть холодного воздуха, подаваемого вентилятором, про­ходит через подогреватель топочного газа где нагревается от теплоты, которую выхлопные газы двигателя отдают гофриро­ванным стенкам подогревателя. Доступ холодного воздуха в ка­меру сгорания 28 в период пуска прекращается с помощью элек­тромагнитной заслонки, которая на пусковом режиме перекры­вает воздушный канал.

       Топливо из баков забирается насосом шестеренчатого типа ПНР-10ПО (подачей 200 л/ч и давлением нагнетания 0,2— 0,22 МПа при 3000 мин-1) и под давлением 0,28—0,3 МПа по­дается в топливопроводы агрегата. Привод насоса осуществля­ется ременной передачей от вала вентилятора.

      Запуск подогревателя проводится при работающем двига­теле на прямой передаче в коробке передач при нейтральном положении рычага раздаточной коробки.

      После прекращения работы запрещается остановка двига­теля автомобиля без предварительной продувки калорифера 5 подогревательной установки холодным воздухом от вентиля­тораЭксплуатация моторного подогревателя с температу­рой воздуха на выходе из рукава выше 115°С не разрешается.

      При индивидуальном исполнении установка УМП-350 может быть смонтирована на любом шасси.

krio-group.su

дизель, самосвал, манипулятор и бортовой, военный грузовой автомобиль, какие схема, сцепление, размеры и вес

ЗиЛ-131 является одним из самых запоминающихся грузовых автомобилей советского автомобилестроения. На всей территории советского союза ЗиЛ полюбили за его уникальную проходимость, надёжность и ремонтопригодность.

Вопреки бытующему мнению, ЗиЛ-131 был не только военный, существовало множество гражданских модификаций на его шасси. Из-за огромного расхода топлива данные автомобили сейчас непопулярны, однако ЗиЛ- 131 дизель часто можно встретить на дорогах нашей страны. Хотя дизельный двигатель никогда штатно не устанавливался на автомобиль ЗиЛ-131, многие автовладельцы самостоятельно переоборудуюn свои грузовики, меняя двигатель ЗиЛ-131 бензин на дизель (чаще всего производства МТЗ).

Как появился ЗиЛ-131

Первый опытный образец автомобиля ЗиЛ-131 был представлен в 1956 году. Данный грузовик разрабатывался как замена военному грузовику ЗиЛ-157, который к этому времени считался достаточно устаревшим. Опытный образец успешно прошёл все тесты и испытания, после чего был принят план по постановке его на конвейерное производство. Хотя выпуск ЗиЛ-131 планировали наладить к 1961 году, из-за некоторых проблем сроки выпуска данного автомобиля пришлось отложить на 6 лет.

Первая партия грузовых автомобилей ЗиЛ-131 была серийно выпущена только в 1967 году. За девять лет, которые прошли после того, как был представлен опытный образец, советские конструкторы успели досконально доработать свой автомобиль, поэтому он получился практически безупречным (на то время). ЗиЛ-131 разрабатывался на базе ЗиЛ-130, однако получил множество корректировок, так как военных не удовлетворяла кабина ЗиЛ-130, которая затрудняла доступ к узлам и агрегатам автомобиля.

ЗиЛ-131 превзошёл ЗиЛ-157 во всём:

  • Проходимость его была выше;
  • Грузоподъёмность больше;
  • Комфорт и скорость – совершенно на другом уровне.

Хотя данный автомобиль изначально разрабатывался для военной эксплуатации, было выпущено множество гражданских модификаций для сельскохозяйственной и других сфер жизни.

Преимущества ЗиЛ-131 перед ЗиЛ-157

Устройство шасси ЗиЛ-131 было разработано так, чтобы существовала возможность установки различных надстроек. Различные модификации этого грузовика использовались на стройках, в условиях крайнего севера и в тайге.

В отличие от ЗиЛ-157 расход топлива ЗиЛ-131 по трассе ниже, хотя так как эти два автомобиля эксплуатируются в основном по бездорожью, реальный расход всё равно очень высок и, по отзывам владельцев данных грузовиков, составляет около 50-60 литров на 100 километров.

Гидроусилитель руля, которого так не хватало ЗиЛ-157, сделал управление ЗиЛ-131 намного легче и приятнее (без гидроусилителя на бездорожье водителям иногда даже ломало пальцы и ключицы), а лебёдка ЗиЛ-131 позволяла без труда вытаскивать застрявшие в грязи автомобили.

Основные модификации ЗиЛ-131

Моделей на базе ЗиЛ-131 существовало великое множество:

  • Одна из основных моделей грузовых автомобилей – это ЗиЛ-131 бортовой. Он представляет собой классический грузовик с деревянным кузовом и железным каркасом. У этой модели открывался только один задний борт. В кузове имеются скамейки, на которых легко размещаются до 16 человек. Данные автомобили, снабжённые тентом, использовались в армии для перевозки солдат и грузов;
  • Другая известная модель – это ЗиЛ-131 манипулятор. Рама ЗиЛ-131 обладала огромной прочностью, поэтому данный автомобиль начали оснащать манипулятором, который прекрасно зарекомендовал себя на лесозаготовках. Такая же схема расположения была использована при оборудовании ЗиЛ-131 краном-манипулятором и другим специальным оборудованием;
  • ЗиЛ-131 самосвал также был выпущен заводом, но не приобрёл популярность в связи с отсутствием заказов на его производство. Схема его конструкции оказалась не очень удачной и проигрывала другим советским грузовикам, так как самосвалы не часто использовались на бездорожье, а в карьере отлично работал ЗиЛ-130, который был намного экономичнее;
  • Многим жителям СНГ знаком пожарный ЗиЛ-131. Именно эти автомобили составляли основу парка пожарных автомобилей в СССР. Несмотря на внушительный вес, и размеры, данные автомобили прекрасно зарекомендовали себя в пожарной службе.

Машина вообще отличалась превосходной проходимостью, так как делалась специально для бездорожья. Инновационной была схема мостов, если задний мост и средний были ведущими, то передний мост ЗиЛ-131 подключался одним щелчком тумблера из кабины. Раздатка ЗиЛ-131 оснащается запирающим устройством, предотвращающим включение двух передач сразу. Благодаря использованию специальных шин, проходимость ЗиЛ-131 практически не уступала гусеничной технике.

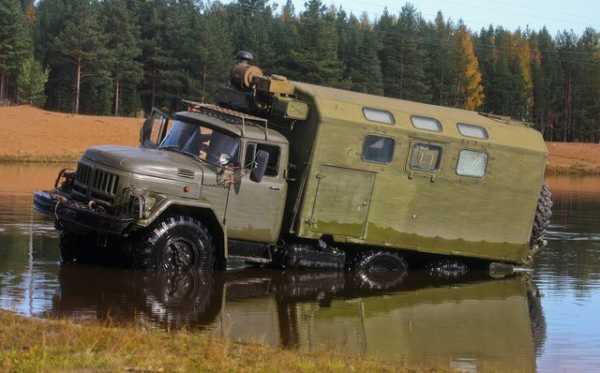

Общее количество модификаций, которые выпускались на базе ЗиЛ-131, было более 15. В армии, кроме бортовой модификации, ЗиЛ-131 часто использовали для оснащения вооружением. Легендарные катюши размещались именно на нём. Огромную популярность получили ЗиЛы, оснащённые крытыми КУнГами. В них перевозились передвижные лаборатории, мастерские и тому подобные мобильные точки.

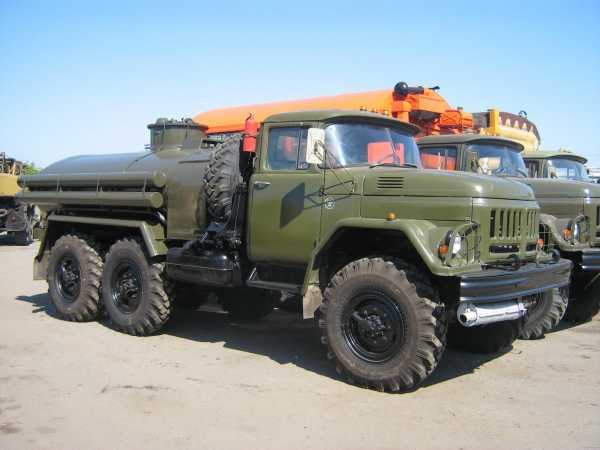

Множество автомобилей ЗиЛ-131 оснащались специализированным оборудованием для обслуживания самолётов. Во время сильных снегопадов на улицы городов до сих пор иногда выезжают ЗиЛы, оборудованные снегоуборочным оборудованием. Схема шасси также позволяла размещать цистерны, в которых перевозили бензин и другие нефтепродукты.

ЗиЛ-131 технические характеристики

Тактико-технические характеристики (ттх) ЗиЛ-131 значительно превосходили параметры своего предшественника, ЗиЛ-157, который хотя и планировали снять с производства после выхода в серию ЗиЛ-131, но выпускали ещё 20 лет. Главным отличием новой модели был V-образный 6 литровый бензиновый двигатель, который оснащался принципиально новой системой зажигания. Данный карбюраторный двигатель ЗиЛ-131, развивающий 150 л.с., был модернизирован только в 1986 году, получив другие блоки головок цилиндров. За счёт этого была увеличена степень сжатия, что позволило немного снизить расход топлива.

Кабина ЗиЛ-131 рассчитана на двух пассажиров и водителя, при этом сиденье водителя раздельное, а пассажирское – общее. Водительское кресло регулируется в двух плоскостях, наклон спинки также можно изменить, что было роскошью на грузовых автомобилях тех лет.

Изначально на опытные образцы ЗиЛ-131 было решено устанавливать кабину от ЗиЛ-130. Но военные быстро скорректировали это, так как данная кабина была неудобна для обслуживания автомобиля. Кабину решили взять от ЗиЛ-165, внешний вид которой и сейчас приковывает любопытные взгляды, а во второй половине 60-х годов был вообще чем-то космическим. Благодаря большой кабине, салон получился просторным, а обзор панорамным.

Многие до сих пор путают Зил-131 с Уралом-373 и Зилом-157, которые также являлись известными грузовыми автомобилями повышенной проходимости в те годы. Это можно объяснить тем, что кроме единых стандартов, в СССР не считалось зазорным копировать лучшие конструкторские решения других заводов. Хотя данные автомобили внешне похожи (особенно Урал и ЗиЛ-131), многие их узлы значительно отличаются друг от друга и не являются взаимозаменяемыми.

ЗиЛ-131 был результатом долгой и кропотливой работы, в результате которой удалось создать надёжный и качественный грузовик, обладающий невысокой себестоимостью. При этом схема его устройства была настолько простой, что отремонтировать его можно было в полевых условиях.

Грузовик полюбился покупателям по следующим причинам:

  • Уникальная проходимость, которая стала возможна из-за применения полного привода на все колёса;
  • Прекрасная устойчивость на дорогах общего пользования;
  • Отличная управляемость, которая стала возможна из-за установки гидроусилителя руля.

Революционным нововведением стала система автоматической регулировки давления в шинах. При езде по бездорожью рекомендуется снижать давление в шинах для лучшей проходимости. Данная система поможет и при незначительном проколе шин,  постоянно подкачивая воздух автоматически.

ЗиЛ-131 имеет два топливных бака по 170 литров, заполнив которые можно проехать около 800 километров. Расход топлива составляет 40-50 литров на 100 км, что является огромной проблемой для современных владельцев этих автомобилей. В 60-70 годы бензин был дёшев, и его никто не считал, поэтому на расход не обращали внимания.

Сцепление и коробка передач ЗиЛ-131

Сцепление ЗиЛ-131 однодисковое, сухое. Располагается в чугунном картере и приспособлено для преодоления бродов и крутых подъёмов. Схема ухода за сцеплением заключается в регулировке привода и периодической очистке данного узла от грязи. Также необходимо следить за затяжкой болтов, которыми картер сцепления крепится к блоку цилиндров.

КПП ЗиЛ-131 – пятиступенчатая, имеющая высокую надёжность и порочность. Первые серьёзные проблемы с коробкой передач возникали не раньше чем после 200-300 тысяч километров.

Революционной для того времени была и схема подключения переднего привода, которая включалась за счёт электропневматики. Сам грузовик мог разогнаться на трассе до 80 километров в час.

Известность ЗиЛ-131 на территории СССР и за его пределами

ЗиЛ-131 был настолько популярен, что поставлялся не только во все уголки СССР. Его экспортировали в страны Африки, Азии и Южной Америки (на Кубу, например). Всего за 23 года выпуска ЗиЛ-131 с конвейера сошло более 1 миллиона экземпляров внедорожного грузовика. Все они нашли применение в различных сферах жизни, хотя в основном использовались в армиях.

Эксплуатация ЗиЛ-131 продолжается и сейчас. Они используются на заготовках леса, в пожарных частях и коммунальных службах (как снегоуборочные машины). Хотя дизельные двигатели за заводские модели ставились крайне редко (только в последние годы выпуска), многие автовладельцы сами переводят свои ЗиЛ-131 на дизельное топливо. Некоторые умельцы даже устанавливают газогенераторы, и переводят свои автомобили на дрова в качестве топлива.

Переоборудование ЗиЛ-131 в автодом на колёсах

Сейчас многие охотники и рыбаки приобретают ЗиЛ-131 вместо полноприводного внедорожника для охоты или рыбалки. Для этого используют военные модификации грузовика, оборудованного кунгами. Размеры данного грузовика позволяют оборудовать в кунге полноценное жилище для 4-6 человек.

Многие ставят дизельный двигатель, чтобы уменьшить расходы на топливо в два раза. Дизель чаще всего используется Минского производства, но рекомендуется ставить двигатель «мерседес» или «ман». Исходя из практики, групповые выезды на природу длятся не больше двух сезонов в году и происходят не чаще 1-2 раз в месяц.

ЗиЛ-131 – самый интересный грузовик советской эпохи. Благодаря энтузиастам-охотникам, которые «тюнингуют» этот автомобиль для многодневных походов, мы можем их видеть на наших дорогах до сих пор.
