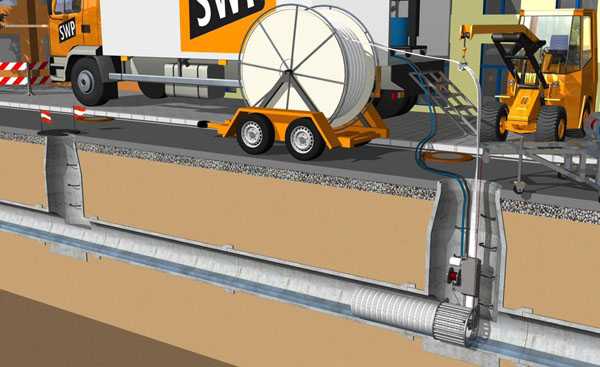

Санация навивкой с забутовкой



Транспортное средство для доставки навивочной машины и принадлежностей

Навивочная машина (транспортировка грузовым автомобилем)

Гидравлический агрегат для навивочной машины (транспортировка грузовым автомобилем)

Генератор (транспортировка грузовым автомобилем)

Колесный вилочный погрузчик

Миксер

Инструмент:

Пила

Болгарка

Стамеска, долото, зубило

Профиль

Забутовочный материал (фирменный продукт Blitzd?mmer®)

Разжижитель (элюент) и порообразующая добавка



2. Подготовка стройплощадки

Подготовка строительной площадки подразумевает под собой меры по обеспечению безопасности дорожного движения, обеспечение площадок для станков и склада для оборудования и материалов, а также подвод водоснабжения и электроэнергии.



Регулировка потока

В ходе процесса навивки в зависимости от конкретной ситуации можно отказаться от принятия мер безопасности в случае заполнения санируемого коллектора водой до 40%.

Небольшой поток может быть использован в последующем для лучшего движения трубы в процессе навивки и для фиксации трубы во время забутовки.



Очистка коллектора

Очистка коллектора при использовании метода навивки осуществляется, как правило, посредством промывки под высоким давлением.

К подготовительным работам для релайнинга относится также устранение препятствий, таких как отвердевших отложений, врезок других коммуникаций, песка и т.д. Их устранение осуществляется при необходимости вручную при помощи фрезы, кувалды и зубила.



Врезки других коммуникаций

Ветки каналов, впадающие в коллектор, подлежащий санации, необходимо заглушить перед началом работ по восстановлению.



Контроль качества и количества материалов и оборудования

При доставке на стройплощадку необходимых материалов и оборудования осуществляется проверка их комплектности и качества. При этом, например, профиль проверяется на соответствие данным согласно сертификату качества для своей маркировки, достаточную длину, а также возможные повреждения, возникшие в результате транспортировки; фирменный забутовочный материал Blitzd?mmer® в свою очередь проверяется на достаточное количество и надлежащие условия хранения.

Камера

Перед монтажом навивочной машины может потребоваться частичное или полное удаление основания камеры, чтобы обеспечить соосность между машиной и санируемым коллектором. Удаление осуществляется, как правило, вскрытием основания камеры при помощи перфоратора или вручную с помощью кувалды и зубила.

Навивка трубы может осуществляться как по течению потока, так и против течения в зависимости от размеров камеры колодца и возможностей доступа к ней.

В нашем случае навивка трубы осуществляется против течения, так как камера колодца в низшей точке имеет большие размеры, что значительно облегчает процесс монтажа навивочной машины.



3. Монтаж навивочной машины

Доставка навивочной машины

Использованная в нашем примере навивочная машина с гидроприводом предназначена для футеровки трубопроводов с диаметром от 500 DN до 1500. В зависимости от диаметра трубопровода, в который навивается новая труба, используются навивочные коробы различного диаметра.

Вначале навивочная машина, разобранная на составные компоненты, доставляется к стартовому колодцу. Она состоит из лентопротяжного механизма и навивочного короба.

Опускание частей машины в шахту и монтаж навивочной машины

Составные части навивочного короба опускаются вручную в стартовую шахту и там монтируются.

Для диаметров до 400 DN машина может опускаться в шахту в собранном виде.

Перед опусканием лентопротяжного механизма с гидроприводом в стартовую шахту необходимо снять транспортировочные лапы лентопротяжного механизма.

Лентопротяжный механизм с гидроприводом монтируется на навивочный короб непосредственно в стартовой шахте. При этом приемная часть навивочной машины должна находиться ниже уровня горловины колодца для обеспечения беспрепятственной подачи профиля в лентопротяжный механизм.

Монтажные работы завершаются подключением гидропривода навивочной машины к гидравлическому агрегату, расположенному возле стартовой шахты.

Затем необходимо проверить соосность навивочной машины и санируемого коллектора, в противном случае в процессе навивки навиваемая труба может застопориться о стенки коллектора или испытывать сильное сопротивление с их стороны, что может негативно сказаться на длине санируемого участка.





4. Подготовка профиля

Разматывание и нарезка профиля

Для того чтобы первый виток навиваемой трубы находился под правильным углом к оси трубы, необходимо нарезать профиль при помощи «болгарки» в соответствии с диаметром трубы. Для этого необходимо размотать часть профиля с катушки, расположенной на станине.

Подача профиля

Нарезанный профиль подается при помощи направляющего ролика, закрепленного на стреле манипулятора или другом приспособлении, в стартовую шахту.

Первый виток

Профиль подается в лентопротяжный механизм, проходит по внутренней стороне навивочного короба (следить за тем, чтобы профиль попадал в пазы на роликах; при необходимости поправить профиль вручную) и затем соединяется между собой при помощи так называемого замка-защелки (потери в диаметре за счет толщины профиля около 1-2 см).

Профиль в наличии

Диапазон диаметров от DN 200 до DN 1500.





5. Процесс навивки

Небольшой поток приподымает навиваемую трубу и уменьшает трение о нижнюю часть санируемого коллектора.

Профиль, образующий трубу, поступательно подается из навивочного короба вращательными движениями в направлении санируемого коллектора. При этом необходимо следить за тем, чтобы навиваемая труба не подвергалась сильному трению о стенки старого канала и не цеплялась за стыки, врезки и т.д.

Подача клея.

Долгосрочная водонепроницаемость навиваемой трубы достигается за счет подачи специального ПВХ-клея в замки-защелки отдельных витков профиля.

Технологии защелкивания замков.

Клей подается в паз на одной стороне профиля, после чего сразу же происходит защелкивание замка с другой стороны профиля и таким образом возникает надежное сцепление обеих частей замка-защелки. Данный вид соединения получил также название метода «холодной сварки».

Технологии защелкивания замков.

Клей подается в паз на одной стороне профиля, после чего сразу же происходит защелкивание замка с другой стороны профиля и таким образом возникает надежное сцепление обеих частей замка-защелки. Данный вид соединения получил также название метода «холодной сварки».





6. Забутовка/Перекрытие межтрубного пространства раствором

Демонтаж машины и подгонка трубы.

Согласно метражу, нанесенному на обратной стороне профиля, можно рассчитать длину навитой трубы. После навивки трубы необходимой длины следует проверить, совпадает ли расстояние от конца трубы до приемного колодца с длиной трубы, выступающей из стартового колодца.

Если они совпадают, то навитая труба обрезается в стартовом колодце при помощи «болгарки».

Навитая труба, поддерживаемая потоком в коллекторе, легко задвигается двумя рабочими из стартового колодца в сторону приемного колодца, так что края трубы точно совпадают с краями обоих колодцев.

Данные действия позволяют сэкономить материал, так длина навитой трубы точно соответствует длине санируемого коллектора с учетом части трубы, выступающей в стартовый колодец и задвигаемой позже в коллектор.

Затем навивочная машина вновь демонтируется на отдельные части и извлекается из стартового колодца.

Перекрытие межтрубного пространства

Перекрытие межтрубного пространства между старой трубой и навитой трубой достигается при помощи внутренней цементировки сульфатсодержащим цементным раствором пространства около 20 см от края колодца. В зависимости от уровня подземных вод и диаметра трубы может возникнуть необходимость в б?льшем количестве патрубков для залива раствора и выпуска воздуха.

Перекрытие межтрубного пространства в высшей точке.

Вначале производится перекрытие межтрубного пространства в высшей точке (в данном случае – это приемный колодец). После заглушки межтрубного пространства и вставки патрубков для выпуска воздуха в основание и вершину цементного перекрытия сточный поток временно блокируется (регулировка потока), таким образом, работы в камере колодца могут проводиться без влияния со стороны сточных вод. Сточная вода, которая еще находится в межтрубном пространстве, стекает в направлении низшей точки, таким образом, межтрубное пространство опорожняется и готово к заливке цементным раствором. После завершения работ по перекрытию межтрубного пространства сточная вода пускается по навитой трубе санируемого коллектора.

Поднятие уровня воды в навитой трубе.

В ходе данного процесса также осуществляется регулировка сточного потока, в ходе которого навитая труба закрывается посредством, так называемого пузыря со сквозной профилированной трубой и трубой для регулировки уровня воды в навитой трубе. Таким образом, осуществляется поднятие уровня воды в навитой трубе и фиксация трубы на подошве старого канала в ходе процесса двухфазного заполнения межтрубного пространства. Тем самым гарантируется сохранение угла наклона и исключается возможность перегиба.

Перекрытие межтрубного пространства в низшей точке

Затем осуществляется перекрытие межтрубного пространства в низшей точке (в нашем случае это стартовый колодец).

По необходимости в свод перекрытия монтируются трубы для залива раствора, а патрубки для отвода воздуха в свод и подошву перекрытия. Труба, интегрированная в пузырь, имеет профильное наружное покрытие и не обеспечивает полную герметичность, что позволяет вытекать определенному количеству сточной воды. При помощи трубы для определения уровня воды всегда можно контролировать уровень сточных вод в навитой трубе.

Первый этап забутовки.

В нашем случае забутовка межтрубного пространства осуществляется из низшей точки в два этапа. Для этого у края колодца устанавливается резервуар для замеса забутовочного материала, к которому подсоединяется шланг для подачи раствора. Замешивание фирменного забутовочного материала марки Blitzd?mmer осуществляется согласно рекомендациям производителя в специальных резервуарах различных объемов.



Далее открывается вентиль резервуара-миксера, и раствор Blitzd?mmer без оказания внешнего давления свободно вливается в межтрубное пространство между старым каналом и новой навитой трубой. Сточная вода, заполнившая навитую трубу, препятствует ее всплытию.



Процесс замешивания и подачи раствора продолжается до тех пор, пока раствор не начнет вытекать из патрубка для отвода воздуха, вмонтированного в подошву перекрытия в низшей точке.



Сравнивая количество использованного забутовочного раствора с расчетным количеством, можно проверить, остается ли раствор в межтрубном пространстве или же уходит в грунт через свищи в старом канале. Если израсходованное количество раствора совпадает с расчетным, процесс забутовки продолжается, пока раствор не начнет вытекать из патрубка для отвода воздуха, вмонтированного в свод перекрытия в низшей точке. Первый этап забутовки считается завершенным.

Второй этап забутовки.

Затвердевание забутовочного материала длится 4 часа, при этом происходит незначительная осадка раствора в межтрубном пространстве. После затвердевания раствора начинается замешивание забутовочного материала Blitzd?mmer для второй фазы забутовки. Процесс заполнения межтрубного пространства можно считать завершенным, когда раствор начинает вытекать из патрубка отвода воздуха, вмонтированного в свод перекрытия в высшей точке.

Для контроля качества берется проба забутовочного раствора, вытекающего из патрубка для отвода воздуха в приемном колодце.

Затем осуществляется демонтаж патрубков для залива раствора и отводящих воздух патрубков в стартовом и приемном колодцах. Сквозные отверстия в перекрытиях цементируются.





7. Заключительные работы

Восстановление подошвы.

Частично взломанная подошва камеры колодца восстанавливается.

Работы по интеграции врезок в новый канал осуществляются роботом.

Контроль качества

Для контроля качества работ по восстановлению трубопровода проводится инспекция самого трубопровода, а также испытание на герметичность согласно DIN EN 1610.
