Характеристики сталь hardox – Hardox 450 — самая популярная конструкционная сталь для производства износостойкого листового проката –

Содержание

Hardox. Разберемся спокойно – Основные средства

В. Перелыгин, к.т.н., горный инженер

В специализированных СМИ часто рекламируются чудодейственные свойства «суперстали» Hardox, из нее рекомендуют изготавливать всевозможные металлоконструкции. Так что же такое сталь Hardox?

Производитель – фирма SSAB Oxelosund AB и ее дилеры позиционирует этот продукт как «чрезвычайно устойчивый к любым видам износа: при трении и ударе, при трении скольжения, к деформационному износу». По прочности сталь Hardох превосходит другие свариваемые стали, а по значению ударной вязкости сравнима с обычными конструкционными сталями. Сталь легко обрабатывается, изгибается и сваривается. Несмотря на высокие прочность и ударную вязкость листовой стали HARDOX, можно использовать обычные цеховые методы обработки, чтобы изготовить из нее требуемую деталь или конструкцию. Сочетание отсутствия примесей и очень точные допуски по толщине позволяют гнуть листовую сталь Hardox. Любая листовая сталь Hardox пригодна для газовой резки. Невысокое содержание легирующих элементов позволяет использовать сварку листов стали всеми известными методами. Допустимая механическая обработка – сверление, цилиндрическое зенкование, коническое зенкование, нарезка резьбы и фрезерование. При этом сварку листов, например, Hardox 400 толщиной 20 мм можно вести без предварительного нагрева, при комнатной температуре.

Действительно такая хорошая характеристика заставляет обратить внимание на продукт.

Возьмем для анализа Hardox 550. Эта марка стали может успешно применяться на горном оборудовании, работа которого проходит в жестких условиях, вызывающих общий повышенный износ узлов и конструкций. Hardox 550 представляет собой среднелегированную конструкционную сталь. Цифровой индекс обозначает твёрдость стального листа по Бриннелю (НВ). Хорошо сбалансированный химический состав Hardox плюс проработанная технология закалки позволяют получить очень качественный продукт – износостойкую сталь с хорошей ударной вязкостью и высокой прочностью. Предел прочности Hardox 550 после термообработки составляет 1700 МПа, предел текучести (физический) – 1400 МПа (для сравнения: предел прочности стали 30ХГСНА после полной закалки и отпуска составляет 1750 МПа). Именно высокий предел текучести имеет наиболее важное значение для использования стали и сплавов в промышленности.

Введение таких легирующих элементов, как никель, хром, марганец и молибден, помогает значительно повысить механические свойства стали Hardox после закалки, при этом ее стоимость ввиду незначительного объема легирующих добавок (самые дорогие – никель и молибден, но их суммарное содержание не превышает 2%) ненамного дороже, чем среднеуглеродистой конструкционной стали. Состав в некоторой степени напоминает высокопрочные стали хромансиль (например, 30ХГСНА), применяемые для изготовления узлов и рам ответственного назначения в машинах.

Как утверждают коммерческие представители фирм-дилеров SSAB Oxelosund AB, применение стали Hardox при изготовлении экскаваторных ковшей позволяет продлить срок службы последних более чем в четыре раза по сравнению с ковшами из конструкционной легированной стали типа 10ХСНД. Такое сравнение довольно спорно, так как, например, у карьерных экскаваторов передняя стенка с режущей кромкой и днище ковша изготавливается из стали марки 110Г13Л (литье). Такая сталь после соответствующей термической обработки приобретает высокую твердость без снижения пластичности, обрабатывается лучше углеродистой, обладает высоким сопротивлением износу. Для достижения лучших параметров резания выбирается сложная форма режущей кромки ковшей, т. е. необходимо изготавливать элементы сложной конфигурации. Лучшим способом изготовления здесь выступает, естественно, литье.

Толстолистовая сталь Hardox может применяться для изготовления боковых стенок карьерных экскаваторов, вваривания ремонтных пластин в днище и стенки ковшей драглайнов, при сооружении течек, приемных бункеров и т. д.

По такому пути пошли на Уралмаше. Уральские машиностроители планируют наладить изготовление ковшей драглайнов с использованием стали Hardox 400. Стандартный ковш ЭШ-20.90 (вместимость 20 м3) представляет собой сварно-литую конструкцию из литой марганцовистой стали 75Г13Л и низколегированной стали 10ХСНД. С целью увеличения вместимости и долговечности ковша вместо стали 10ХСНД будет применяться сталь Hardox 400. Это позволит уменьшить массу ковша и, следовательно, увеличить его вместимость до 22 м3, или на 10%, по сравнению с предыдущей конструкцией. Концевая нагрузка стрелы (масса груженого ковша) при этом не изменяется. В стадии завершения находится разработка подобной конструкции ковша для шагающего экскаватора ЭШ-15.90, вместимость которого будет увеличена с 15 до 17 м

3.

Весьма перспективным является изготовление экскаваторных ковшей из стали Hardox в классе строительной техники. Одной из первых компаний, получившей право применять товарный знак «Hardox In My Body» на своих ковшах стала компания КРАНЭКС. Теперь каждый ковш КРАНЭКС будет иметь индивидуальную наклейку с восьмизначным идентификационным номером. Насколько это привлечет покупателя к продукции КРАНЭКС, покажет время.

Максимальное содержание элементов в стали Hardox 550, %
CSiMnPSCrNiMoB
0.370.501.300.0200.0101.401.400.600.004

Из стали Hardox изготавливают трехсекционную телескопическую стрелу на автокранах «Мотовилиха» (например, КС-5579.22). Из стали Hardox R600 некоторые отечественные производители начали изготавливать лопасти для бетоносмесительных установок. ЗАО «Бецема» наладила выпуск самосвалов с кузовами из Hardox 400, подтянулись и другие машиностроительные заводы.

Сфера применения листовой стали чрезвычайно широка, и использование сталей Hardox будет увеличиваться, тем более что ведется хорошо поставленная рекламная кампания. В то же самое время с января 2005 г. ОАО «Северсталь» возобновило производство высокопрочных износостойких горячекатаных свариваемых сталей марок 18ХГНМФР, 14ХГ2САФД, 16ХГН2ФБР, 13ХГ2НДФ в толщинах 8,0…50,0 мм. Эти марки являются аналогами шведских марок Hardox и Weldox и при проведении правильной ценовой политики могут потеснить позиции шведских оппонентов.

os1.ru

Износостойкие стали | HARDOX: марки и свойства

Сталь марки Hardox* – легированная горячекатаная сталь, которая относится к классу конструкционных сталей твердостью от 350 до 650 HB. Изготавливается мелкозернистая сталь Хардокс шведской компанией SSAB Oxelösund AB. В процессе производства сталь проходит закалку и отпуск. Производители сделали упор именно на устойчивость материала ко всем видам износа. Благодаря этому срок эксплуатации изделий и конструкций из Hardox в пять раза выше, чем у аналогичного металлопроката из других марок сталей. Кроме того, эта сталь характеризуется повышенной ударопрочностью и устойчивостью к вибрационным нагрузкам. Металлопрокат, изготавливаемый из стали Хардокс, представлен листами, трубами и кругами.

Регламентирует все марки стали Хардокс стандарт EN 10029, а марку HiTemp EN 10029 и EN 10163-2.

Марки износостойкой стали Hardox

  • Марка Hardox HiTuf – сталь твердостью 350 HB, толщиной от 40 мм до 160 мм, шириной 3350 мм. Сталь рекомендована для эксплуатации при пониженных температурах с сохранением высоких показателей ударной вязкости;
  • Химический состав Hardox HiTuf

    С Si Mn P S Cr Ni Mo B
    <0,20 <0,60 <1,60 <0,050 <0,020 <0,70 <2,0 <0,70 <0,005

    Механические свойства Hardox HiTuf

    Толщина, мм Твердость по Бринеллю, МПа Предел текучести, МПа Испытание на ударную вязкость с V-образным продольным надрезом при -40°C, Дж
    40-160 310-370 850 40

  • Марка Hardox 400 – сталь твердостью 400 HB, толщиной от 2 мм до 130 мм, шириной до 3350 мм. Хардокс 400 отличается высокой вязкостью, хорошей свариваемостью и гибкостью, что делает ее оптимальной для проектов, которые требуют сочетания износостойкости и возможности холодной гибки;
  • Химический состав Hardox 400

    С Si Mn P S Cr Ni Mo B
    <0,32 <0,70 <1,60 <0,025 <0,010 <1,40 <1,50 <0,60 <0,004

    Механические свойства Hardox 400

    Толщина, мм Твердость по Бринеллю, МПа Предел текучести, МПа Испытание на ударную вязкость с V-образным продольным надрезом при -40°C, Дж Эквивалент по углероду на толщину 20, мм Удлинение, %
    2,0-8,0 370-430 1100 45 0,38 10
    4,0-130,0 370-430 900-1100 45 0,38 10

  • Марка Hardox 450 – сталь твердостью 450 HB, толщиной от 2 мм до 130 мм, шириной 3350 мм. Сталь отличается высокой устойчивостью к истиранию, при этом сохраняя высокую вязкость и хорошую свариваемость. Изначально Хардокс 450 разрабатывалась для производства кузовов грузовиков. Теперь она востребована там, где предъявляются жесткие требования к ударной вязкости и устойчивости к абразивному износу;
  • Химический состав Hardox 450

    С Si Mn P S Cr Ni Mo B
    0,18-0,26 0,25-0,70 1,3-1,6 0,015-0,025 0,004-0,010 0,10-1,40 0,10-1,50 0,04-0,60 0,003-0,005

    Механические свойства Hardox 450

    Толщина, мм Твердость по Бринеллю, МПа Предел текучести, МПа Испытание на ударную вязкость с V-образным продольным надрезом при -40°C, Дж Эквивалент по углероду на толщину 20, мм Удлинение, %
    0,70-2,10 425-475 1250 - 0,47 10
    2,50-8,0 425-475 1100-1300 50 0,47 10
    3,2-80,0 425-475 1100-1300 50 0,47 10
    80,1-103,0 410-475 1050-1300 50 0,47 10
    103,1-130,0    390-475 1000-1300 50 0,47 10

  • Марка Hardox 500 – сталь твердостью 500 HB, толщиной от 2 мм до 103 мм, шириной 3350 мм. Сталь отличается хорошей свариваемостью и гибкостью. Металлопрокат из Хардокс 500 рекомендован к эксплуатированию в условиях тяжелого износа от воздействия твердых минералов и твердых пород. Кроме того, эта марка стали позволяет повысить полезную нагрузку на конструкции и механизмы, при этом увеличивая срок их службы;
  • Химический состав Hardox 500

    С Si Mn P S Cr Ni Mo B
    0,27-0,30 0,50-0,70 <1,60 0,020-0,025 <0,010 1,20-1,50 0,25-1,50 0,25-0,60 0,005

    Механические свойства Hardox 500

    Толщина, мм Твердость по Бринеллю, МПа Предел текучести, МПа Испытание на ударную вязкость с V-образным продольным надрезом при -40°C, Дж
    3,0-6,50 470-530 1400 37
    4,0-32,0 470-530 1250-1400 37
    32,1-103,0 450-540 1250-1400 37

  • Марка Hardox 550 – сталь твердостью 500 HB, толщиной от 8 мм до 65 мм, шириной 2900 мм. Эта марка является усиленной модификацией Хардокс 500. Дополнительные 50 единиц по Бринеллю, придают Хардокс 550 дополнительную твёрдость, что увеличивает срок службы изделия, не снижая устойчивости к расстрескиванию;
  • Химический состав Hardox 550

    С Si Mn P S Cr Ni Mo B
    <0,37 <0,50 <1,30 <0,020 <0,010 <1,40 <1,40 <0,60 <0,004

    Механические свойства Hardox 550

    Толщина, мм Твердость по Бринеллю, МПа Предел текучести, МПа Испытание на ударную вязкость с V-образным продольным надрезом при -40°C, Дж Эквивалент по углероду на толщину 20, мм
    8,0-65,0 525-575 1550 30 0,62

  • Марка Hardox 600 – сталь твердостью 500 HB, толщиной от 6 мм до 65 мм, шириной 2000 мм. Сталь способна обеспечить экстремальную твердость при высокой вязкости. Хардокс 600 по твердости легко заменяет стальное литье и ковкий чугун. Несмотря на чрезвычайно высокую твёрдость и уникально высокую ударную вязкость, сталь легко обрабатывается, сваривается и режется;
  • Химический состав Hardox 600

    С Si Mn P S Cr Ni Mo B
    <0,47 <0,70 <1,40 <0,015 <0,010 <1,20 <2,50 <0,70 <0,005

    Механические свойства Hardox 600

    Толщина, мм Твердость по Бринеллю, МПа Испытание на ударную вязкость с V-образным продольным надрезом при -40°C, Дж Эквивалент по углероду на толщину 20, мм
    6,0-51,0 570-640 20 0,73
    51,1-65,0 550-640 20 0,73

  • Марка Hardox Extreme – сталь твердостью 650-700 HB, толщиной от 8 мм до 19 мм, шириной 2000 мм. Хардокс Экстрим позиционируется, как самая твердая и прочная сталь в металлургии с повышенной устойчивостью к абразивному износу. Сталь рекомендована для эксплуатации при низких температурах и при усиленном воздействии крупных твердых частиц;
  • Химический состав Hardox Extreme

    С Si Mn P S Cr Ni Mo B
    <0,47 <0,50 <1,40 <0,015 <0,010 <1,20 <2,50 <0,80 <0,005

    Механические свойства Hardox Extreme

    Толщина, мм Твердость по Бринеллю, МПа Эквивалент по углероду на толщину 20, мм
    8,0-19,0 570-630 0,57

  • Марка Hardox HiTemp – сталь твердостью 372-425 HB, толщиной от 4,7 мм до 51 мм, шириной 3350 мм. Сталь позиционируется, как жаропрочная, и выдерживает повышенные температуры (300–500 °C), сохраняя первоначальные свойства. Уникальное сочетание жаропрочности и износостойкости, позволяет использовать Хардокс HiTemp там, где обычная закаленная и отпущенная сталь не может дать необходимых результатов. В то же время, она легко поддается резке, сварке и любой механической обработке.
  • Химический состав Hardox HiTemp

    С Si Mn P S Cr Ni Mo B
    <0,25 <0,70 <1,60 <0,025 <0,010 <1,40 <1,50 <1,5 <0,004

    Механические свойства Hardox HiTemp

    Толщина, мм Твердость по Бринеллю, МПа Предел текучести, МПа Испытание на ударную вязкость с V-образным продольным надрезом при -40°C, Дж
    4,7-51 350-400 1100 60

Характеристики и применение стали Hardox

Используя сталь Hardox можно значительно уменьшить общий вес конструкции, сократить время подготовки к работе объектов и существенно снизить производственные расходы.

Кроме того, все марки стали характеризуются следующими свойствами:

  • высокой степенью прочности и устойчивости ко всем видам износа;
  • высокой твердостью по всей поверхности стали;
  • гарантированной ударной вязкостью;
  • легкой обработкой;
  • возможностью эксплуатации при пониженных и повышенных температурах;
  • длительным сроком службы.

Износостойкость

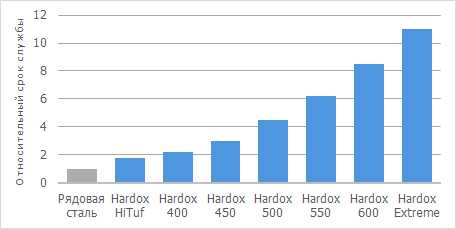

Подбор необходимой стали зависит от оптимального сочетания твёрдости листа и истирающего воздействия абразивного вещества. В таблице приведён относительный срок службы разных марок стали при абразивном воздействии гранита. Переход от рядовой стали к Hardox 500 может продлить срок службы изделия в 5 раз.

Прочность и твердость

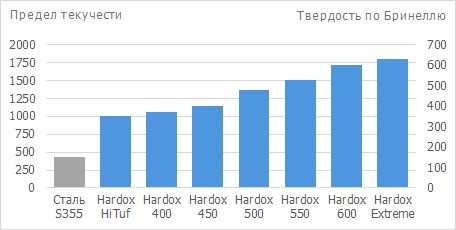

На графике представлены твёрдость и предел текучести для различных марок Hardox. Главный секрет высокой производительности Hardox кроется в уникальном сочетании высокой твёрдости, прочности и вязкости. Такое сочетание позволяет Hardox противостоять износу, выдерживая сильные удары без необратимой деформации и растрескивания.

Гарантированная ударная вязкость

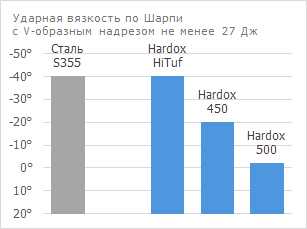

Сравнительная таблица показывает наибольшую стойкость сталей Hardox к деформированию. В качестве сравнительного элемента приведена стандартная сталь S355. Как видно на графике сталь Hardox HiTuf более чем в три раза устойчива к деформации и появлению трещин.

Благодаря свойствам и характеристикам сталь Хардокс применяется в:

  • переработке: прессы грейферных ковшов, контейнеры, мусоровозы, сита, ножи гранулятора, ленты транспортёра, молотковые дробилки, контейнеры;
  • дорожном строительстве: ковши экскаваторов, детали бульдозеров и самосвалов, дробилки, разравниватели, грейдеры;
  • строительстве: механизмы для демонтажа зданий и конструкций, детали строительных кранов;
  • лесопереработке: конвейерные ленты, режущие кромки ножей, подающие ленты;
  • горнодобывающей отрасли: транспортировочные желоба, накопители, перегрузочные лотки, приёмные бункера, детали буровых установок;
  • сельском хозяйстве: гусеничные траки, погрузчики, просеиватели, подающие бункера;
  • энергетике: барабаны котлов, лопасти для ветряных мельниц, затворы, футеровочные листы стен сортировочных карманов, грейферы, котлы, детали компрессорных станций, газоперекачивающие агрегаты.

Резка, обработка и сварка стали Хардокс

Основное преимущество сталей Хардокс перед другими износостойкими сталями (аналоги hardox) – это отличная свариваемость при средних температурах и совместимость по свариваемости с любыми другими сталями. Стали Hardox отлично поддаются термической резке (лазером, плазмой и газом) и механической резке (гильотиной, абразивным диском, пилой, гидроабразивной резкой). Ещё один плюс – это отличные показатели гибкости. Износостойкие стали HARDOX подходят для гибки в вальцах, свободной гибки и гибки на малый радиус.

Компания ЕМК предоставляет услуги по нарезке, обработке и изготовлению элементов и полноценных изделий из сталей Hardox | Хардокс. Вы можете заказать любой вид механической обработки стали: токарная обработка, фрезеровка, зенкование, сверление и нарезка резьбы. Вся мехобработка проводится на самом современном оборудовании, при помощи новейших инструментов в специально оборудованных цехах.

Купить износостойкую сталь Hardox 400, 450, 500, 550, 600, Extreme, HiTuf и HiTemp можно в Европейской металлургической компании. Мы поставляем оригинальный металлопрокат ведущих мировых производителей, что подтверждается соответствующей документацией.

* Hardox – торговая марка износостойких сталей компании SSAB Oxelösund AB

Компания ЕМК осуществляет прямые комплексные поставки стали Hardox, а также изделий из этих сталей в Казахстан, Россию и Беларусь. Вы можете задать любой уточняющий вопрос и оформить заказ любым удобным для Вас способом:

  • Для белорусских партнеров:
    +375 17 232-97-79
    E-mail: [email protected]
  • Для российских партнеров:
    +7 495 134-41-64
    E-mail: [email protected]
  • Для казахстанских партнеров:
    +7 7172 72-76-96
    E-mail: [email protected]

Для более оперативной связи, Вы можете воспользоваться формой активного чата, расположенного в нижнем правом углу сайта.


emk24.ru

Hardox 450

Hardox 450

Хардокс (Hardox) 450 представляет собой износостойкую листовую сталь твердостью 450 HBW, предназначенную для условий, в которых предъявляются особые требования к износостойкости в сочетании с хорошими свойствами холодной гибки. Хардокс (Hardox) 450 обеспечивает очень хорошую свариваемость.

Области применения

Кузова самосвалов, контейнеры, дробилки, просеиватели, загрузочные устройства, мерные бункеры, скиповые подъемники, кромки режущего ножа (режущие кромки), конвейеры, ковши, ножи, шестерни, колеса цепной передачи и т. д.

Химический состав
Толщина листа
мм
C макс
%
Si макс
%
Mn макс
%
P макс
%
S макс
%
Cr макс
%
Ni макс
%
Mo макс
%
B макс
%
CEV
тип. знач.
CET
тип. знач.
3*) -100,190,701,600,0250,0100,250,250,250,0040,410,30
(10)-200,210,701,600,0250,0100,500,250,250,0040,470,34
(20)- 400,230,701,600,0250,0101,000,250,250,0040,570,37
(40)- 500,230,701,600,0250,0101,400,250,600,0040,590,36
(50)- 800,260,701,600,0250,0101,401,000,600,0040,720,41

*) Толщина листа менее 4 мм - только по специальной договоренности.

Мелкозернистая сталь.

Твердость НВ

HBW 425-475

Механические свойства

Типичные значения при толщине листа 20 мм:

Предел текучести Re, МПа: 1200
Прочность на разрыв Rm, МПа: 1400
Растяжение A5, %: 10

Ударные свойства

Типичные значения при толщине листа 20 мм:

Температура испытания, °C: -40 (-40 F)
Ударная энергия, Образец Шарпи с V-образным надрезом, продольный, J: 35

Испытания

Твердость по Бринеллю, HBW согласно EN ISO 6506-1, на фрезеруемой поверхности на 0,5-2 мм ниже поверхности листа при нагревании и под нагрузкой 40 тонн. Испытания выполняются для всех видов листов толщиной 15 мм при одинаковой температуре нагрева.


Размеры

Хардокс (Hardox) 450 поставляется в листах толщиной 3-80 мм.




Свойства поверхности

Согласно EN 10 163-2

  • Требования в соответствии с классом A.
  • Условия ремонта согласно подклассу 1.
    (Допускается ремонт сваркой)
Термообработка и изготовление

Механические свойства Хардокс (Hardox) 450 достигаются с помощью закалки и, при необходимости, посредством дальнейшего отпуска. Свойства материала на момент поставки невозможно сохранить после начала эксплуатации или нагрева до температуры выше 250°C (480°F). Сталь Хардокс (Hardox) 450 не предназначена для дальнейшей термообработки.








neva-stal.ru

Хардокс, Hardox

Какая сталь лучше чем 110г13 и ХАРДОКС? Конечно броня А3 и пулестойкая сталь С500 !
Какая сталь лучше чем пулестойкая износостойкая ударопрочная сталь А-3 ? Конечно бронесталь С-500.
Вся броня есть в наличии. Берите образцы брони С500, сравнивайте и получайте удовольствие.
   Технологичность при производстве С500 намного выше, что позволяет производить толщину до 40мм! Максимальная толщина брони А3, не более  16мм.
Раскрой закаленного слоя у брони С500 имеет размеры 2000*6000мм
У брони А3, не более 1295*2500, что не удобно, когда требуется цельный лист большой площади.
Свариваемость С500 обусловлена более низким количеством углерода в диапазоне 0,19-0,26
у А3 углерода 0,4.
Военное назначение этих сталей: Броневая сталь, Пулестойкие стали для тира, баллистические плиты,
баллистические стали, баллистический лист, листы бронестали, броневые стали, Пулестойкая  сталь
Гражданское применение:
Износостойкость. Работа на трение, износостойкая сталь, Износоустойчивость к трению, защита от трения и износа, стойкость на трение
 Если требуется лист 110г13 смело берите С500, это лучшая защита от трения.
Есть все толщины
Отгрузка от 1 листа.
Доставка по России бесплатна. Отгружаем образцы на пробу.
Живучесть обусловлена более высокой вязкостью, что ведет к стойкости и не раскалыванию  при многократном попадании пуль и осколков.
Абразивная стойкость С500: обеспечивает хром, молибден, никель, марганец, ванадий, вольфрам, бор и ниобий.
Пулестойкая броня С-500 не магнитится! Это отличное свойство для использование в корпусах военных приборов.

  • Гражданское применение везде где идет износ и ударная нагрузка.
    В первую очередь Судостроение на ледоколы как ледокольная сталь. Дробить льдины толщиной до 4 метров под силу только танковой броне.
    В цементном оборудовании, в горно-шахтном оборудовании.
    Как комплектующие на дробеметное оборудование, например, пластины броневые на дробеметы;
    В качестве импортозамещения для замены слабеньких иностранных износостойких сталей типа: ХАРДОКС, hardox, raex, fora, xar, марс, крусабро, которые даже при сварке требуют нагрева;
    Свойства износостойких сталей дает им возможность противостоять износу, из-за трения, удара или сжимающих нагрузок от внешних факторов,
    таких как цемент, песок, камни и т.д., и предназначены для использования в строительстве оборудования и для замены изношенных деталей.
    Самосвальные кузова, подъемно-транспортное оборудование и дробильные машины, например, подвергаются непрерывному, абразивному и ударному износу.
    В качестве замены марганцовистой стали Гадфильда, 110г13 и 110г13л.
    На тяжелонагруженные ответственные конструкции;
    На дробилки и мальницы как бронеплиты, футеровки, защитные пластины;



    Ждем вас в гости!

    Телефоны отдела продаж: (343) 268-24-10, 219-30-89, 361-21-18, 257-32-83

Какая сталь лучше чем 110г13 и ХАРДОКС? Конечно броня А3 и пулестойкая сталь С500 !
Какая сталь лучше чем пулестойкая износостойкая ударопрочная сталь А-3 ? Конечно бронесталь С-500.
Вся броня есть в наличии. Берите образцы брони С500, сравнивайте и получайте удовольствие.
   Технологичность при производстве С500 намного выше, что позволяет производить толщину до 40мм! Максимальная толщина брони А3, не более  16мм.
Раскрой закаленного слоя у брони С500 имеет размеры 2000*6000мм
У брони А3, не более 1295*2500, что не удобно, когда требуется цельный лист большой площади.
Свариваемость С500 обусловлена более низким количеством углерода в диапазоне 0,19-0,26
у А3 углерода 0,4.
Военное назначение этих сталей: Броневая сталь, Пулестойкие стали для тира, баллистические плиты,
баллистические стали, баллистический лист, листы бронестали, броневые стали, Пулестойкая  сталь
Гражданское применение:
Износостойкость. Работа на трение, износостойкая сталь, Износоустойчивость к трению, защита от трения и износа, стойкость на трение
 Если требуется лист 110г13 смело берите С500, это лучшая защита от трения.
Есть все толщины
Отгрузка от 1 листа.
Доставка по России бесплатна. Отгружаем образцы на пробу.
Живучесть обусловлена более высокой вязкостью, что ведет к стойкости и не раскалыванию  при многократном попадании пуль и осколков.
Абразивная стойкость С500: обеспечивает хром, молибден, никель, марганец, ванадий, вольфрам, бор и ниобий.
Пулестойкая броня С-500 не магнитится! Это отличное свойство для использование в корпусах военных приборов.Гражданское применение везде где идет износ и ударная нагрузка.
В первую очередь Судостроение на ледоколы как ледокольная сталь. Дробить льдины толщиной до 4 метров под силу только танковой броне.
В цементном оборудовании, в горно-шахтном оборудовании.
Как комплектующие на дробеметное оборудование, например, пластины броневые на дробеметы;
В качестве импортозамещения для замены слабеньких иностранных износостойких сталей типа: ХАРДОКС, hardox, raex, fora, xar, марс, крусабро, которые даже при сварке требуют нагрева;
Свойства износостойких сталей дает им возможность противостоять износу, из-за трения, удара или сжимающих нагрузок от внешних факторов,
таких как цемент, песок, камни и т.д., и предназначены для использования в строительстве оборудования и для замены изношенных деталей.
Самосвальные кузова, подъемно-транспортное оборудование и дробильные машины, например, подвергаются непрерывному, абразивному и ударному износу.
В качестве замены марганцовистой стали Гадфильда, 110г13 и 110г13л.
На тяжелонагруженные ответственные конструкции;
На дробилки и мальницы как бронеплиты, футеровки, защитные пластины;

Ждем вас в гости! Заявки можно слать на электронный адрес [email protected]

Телефоны отдела продаж: (343) 268-24-10, 219-30-89, 361-21-18, 257-32-83

irontub.ru

Сталь Hardox

Hardox - это износостойкая горячекатаная сталь, которая прошла закалку и отпуск. Благодаря высокой твердости поверхности сталь эффективно противостоит большинству видов износа.

Срок службы деталей, выполненных из стали марки Hardox 400 в пять раз больше чем у аналогичных деталей, выполненных из аналогичных износостойких стали отечественного производства, например, типа 30ХГСА .

Различные условия износа требуют использования материалов с различными свойствами. Поэтому в ассортименте Hardox присутствует сталь нескольких марок:

  • Hardox 400*
  • Hardox 450
  • Hardox 500
  • Hardox 550
  • Hardox 600

*Цифры в марке стали обозначают ее твердость по Бринеллю

Это позволяет подобрать материал с оптимальными свойствами для решения любой задачи.



Ассортимент сталей Hardox

Сталь HARDOX 400 - наиболее распространенный из серии сопротивляемых истиранию листовых материалов ХАРДОКС. Благодаря высокой вязкости и превосходной свариваемости данный вид стали часто используется в качестве конструкционного и сопротивляемого истиранию листового материала одновременно.

Марка стали Твердость Бринелль
HB
Ударная вязкость
KVJ при -400C
Предел текучести Предел прочности Rm Диапазон толщин
мм
Эквивалент по углероду на толщину 20mm
HARDOX 400 370 - 430 45 1000 N/mm2 1250 N/mm2 4 - 130 0.38

HARDOX 450 первоначально был разработан для кузова грузовиков. Данная сталь обладает повышенной твердостью (значит и сопротивлением к истиранию) при сохранении высокой вязкости и отличной свариваемости. На сегодняшний день ХАРДОКС 450 все чаще используется и для других целей.

Марка стали Твердость Бринелль
HB
Ударная вязкость
KVJ при -400C
Предел текучести Предел прочности Rm Диапазон толщин
мм
Эквивалент по углероду на толщину 20mm
HARDOX 450 425 - 475 35 1200 N/mm2 1400 N/mm2 3.2 - 80 0.47

HARDOX 500 особенно часто используется там, где необходим очень высокий срок службы в условиях сопротивления истиранию или при работе с очень твердыми породами или минералами.

Марка стали Твердость Бринелль
HB
Ударная вязкость
KVJ при -400C
Предел текучести Предел прочности Rm Диапазон толщин
мм
Эквивалент по углероду на толщину 20mm
HARDOX 550 470 - 540 30 1300 N/mm 1550 N/mm2 4 - 80 0.62
525 - 575 30 140 N/mm 1700 N/mm2 10 - 50 0.72



HARDOX 600 обеспечивает экстремальную твердость при высокой вязкости. ХАРДОКС 600 конкурирует с такими материалам как стальное литье, марганцевые чугуны, гарантируя лучшую доступность и удобство обработки, чем обозначенные выше материалы.

Марка стали Твердость Бринелль
HB
Ударная вязкость
KVJ при -400C
Диапазон толщин
мм
Эквивалент по углероду на толщину 20mm
HARDOX 600 570 - 640 20 8 - 50 0.73

При использовании стали НАRDOX 600 конечные величины механических свойств и выпускаемые толщины будут уточняться. Обозначенные выше величины ударной вязкости KV и эквивалента по углеводороду Се приводятся только в качестве типических величин.

inkomet.ru

Износостойкая сталь Hardox

Компания ПРОММЕТ предлагает продукцию из износостойкой стали Hardox.
Сталь Hardox производится шведской металлургической компанией SSAB, которая специализируется на производстве высококачественных сталях повышенной прочности.
Hardox чрезвычайно устойчивая сталь к различным типам износа: трение и удар, трение скольжения, износ деформацией. По своим основным характеристикам (твёрдость и прочность) стали Hardox превосходят многие свариваемые стали, при этом показатель ударной вязкости находится на уровне с конструкционными сталями обычного качества. Сталь Hardox легко подвергается механической обработке, гнётся и сваривается. Несмотря на высокую твёрдость, прочность и ударную вязкость листовой стали Hardox, при её обработке возможно использовать простые цеховые методы, чтобы произвести из нее необходимую деталь или конструкцию. Сочетание отсутствия примесей и высокие допуски по толщине позволяют гнуть листовую сталь Hardox без риска растрескивания. Совокупность всех свойств сделала Hardox лидером среди износостойких сталей по всему миру.
Компания SSAB выпускает различные марки стали Hardox. В зависимости от вида износа и условий эксплуатации оборудования, в котором применяются детали из износостойких сталей, подбирается наиболее подходящая марка стали Hardox по соотношению основных её характеристик: твердость, прочность и ударная вязкость.

Свойства сталей Hardox

Марка стали
Твёрдость
номинальная [HBW]
Ударная вязкость
типичное значение
показателя Шарпи V 20 мм

CEV/CET
типичное значение 20 мм

Толщина [мм]
Hardox HiTuf
350 95 Дж -40°C 0.55/0.36 40-130
Hardox 400
400 45 Дж -40°C 0.43/0.29 3-130
Hardox 450 450 40 Дж -40°C 0.47/0.34 3-130
Hardox 500 500 30 Дж -40°C 0.62/0.41 4-80
Hardox 550 550 30 Дж -40°C 0.72/0.48 10-50
Hardox 600 600 20 Дж -40°C 0.73/0.55 8-50
Hardox Extreme 650-700 < 15 Дж -40°C 0.84/0.59 8-25

Широкая номенклатура Hardox, как по маркам стали, так и по толщинам, позволяет нашим специалистам подобрать для вас наиболее оптимальное соотношение стоимости деталей и их срока службы.
Одним из самых важных критериев качества детали из стали Hardox является технология её обработки, несоблюдение которой ведет к ухудшению основных свойств стали (твердость, прочность и ударная вязкость), что в итоге снижает срок службы изделия. Специалисты нашего производства прошли ряд обучающих семинаров по технологиям обработки сталей Hardox, организованное технической поддержкой компании SSAB, что гарантирует для вас высокое качество нашей продукции.

www.hardpart.ru

Сталь Хардокс(Hardox) | ООО "Промбаза"

Рад вас приветствовать на нашем сайте. В этой статье я хочу поговорить о всеми любимой стали с известным названием Хардокс(Hardox). В сети можно найти очень много информации на эту тему. Как нужной, так и не очень. Так что поехали…
Производителем стали Хардокс, является шведская металлургическая компания SSAB основанная в 1978 году. Специализацией которой является производство, высококачественных сталей высокой прочности.  Ежегодный объем выпуска стали — свыше 8 млн тонн. Сталь Hardox является мировым лидером среди износостойких сталей. Она обладает равномерной твердостью, высокой прочностью и лучшей в своем классе ударной вязкостью. Сталь Hardox имеет самый широкий размерный ряд и представлена в толщинах 0,7-160 мм. В линейку продукции Hardox входят листы, трубы и круглый прокат. Данный вид стали, уникален в своем роде. Чрезвычайно устойчивый к любым видам износа: при трении и ударе, при трении скольжения, к деформационному износу. По прочности сталь Hardох превосходит другие свариваемые стали, а по значению ударной вязкости сравнима с обычными конструкционными сталями. Сталь легко обрабатывается, изгибается и сваривается. Несмотря на высокие прочность и ударную вязкость листовой стали HARDOX, можно использовать обычные цеховые методы обработки, чтобы изготовить из нее требуемую деталь или конструкцию. Сочетание отсутствия примесей и очень точные допуски по толщине позволяют гнуть листовую сталь Hardox. Любая листовая сталь Hardox пригодна для газовой резки. Невысокое содержание легирующих элементов позволяет использовать сварку листов стали всеми известными методами. Допустимая механическая обработка – сверление, цилиндрическое зенкование, коническое зенкование, нарезка резьбы и фрезерование. При этом сварку листов, например, Hardox 400 толщиной 20 мм можно вести без предварительного нагрева, при комнатной температуре.

Сталь Хардокс, приобретает свои прочностные характеристики благодаря хорошо сбалансированому химическому составу,термической обработке, уникальному в своем роде процессу закалки и отпуска. Данная сталь делится на несколько марок, числовой индекс обозначает твердость стали  от 350 до 700 единиц по Бринеллю. Сталь Hardox HITUF имеет самый высокий показатель ударной вязкости при низких температурах, а сталь Hardox Extreme обладает самой высокой твердостью. В зависимости от того, с каким видом износа вы сталкиваетесь, и зависит выбор марки стали Hardox.

Прежде чем продолжать дальше, мы разберем одно «простое понятие», которое встречается очень часто в любом описании сталей и сплавов, это предел текучести.  Что же это такое?

Пределом текучести называют механическую характеристику материала, характеризующую напряжение, при котором деформации продолжают расти без увеличения нагрузки. Единица измерения – Паскаль [Па] либо кратные [МПа]. После прохождения предела текучести в металле образца начинают происходить необратимые изменения, перестраивается кристаллическая решетка металла, появляются значительные пластические деформации. При этом металл самоупрочняется, об этом говорит то, что после площадки текучести деформации растут при возрастающем значении растягивающей силы. Обычная строительная арматура, является примером самоупрочнения стали.  Но данный вид самоупрачнения, не всегда полезен, для характеристик металла. В некоторых случаях, его снимают путем отжига. Т.е. если быть кратким, то после превышения предела текучести, происходит разрушение образца.

Поговорим о области применения стали Хардокс о его химическом и физическом составе. Будем рассматривать последовательно, по маркам стали.

Хардокс 400.

Универсальные износостойкие листы, твердостью HB 400 отличающиеся высокой вязкостью, хорошей сгибаемостью и отличной свариваемостью.

Химический состав (металла в ковше)
Толщина листа
мм
C макс
%
Si макс
%
Mn макс
%
P макс
%
S макс
%
Cr макс
%
Ni макс
%
Mo макс
%
B макс
%
CEV
тип. знач.
CET
тип. знач.
3*) -100,140,701,600,0250,0100,300,250,250,0040,330,23
(10)-200,140,701,600,0250,0100,500,250,250,0040,370,27
(20)- 320,180,701,600,0250,0101,000,250,250,0040,480,29
(32)- 45 0,220,701,600,0250,0101,400,500,600,0040,570,31
(45)- 51 0,220,701,600,0250,0101,400,500,600,0040,570,38
(51)- 800,270,701,600,0250,0101,401,000,600,0040,650,41
(80)-1300,320,701,600,0250,0101,401,500,600,0040,730,48

Физические свойства

Хардокс (Hardox®) 400Твердость Бринелль
HB
Ударная вязкость
KVJ при -400C
Предел текучестиПредел прочности RmДиапазон толщин
мм
Эквивалент по углероду на толщину 20mm
370 — 430451000 N/mm21250 N/mm24 — 1300.38



Где применяют?
  • дробильно-сортировочное оборудование,
  • загрузочные устройства,
  • просеиватели,
  • мерные бункеры,
  • скиповые подъемники,
  • кромки режущего ножа (режущие кромки),
  • конвейеры,
  • ковши Хардокс (Hardox®),
  • ножи,
  • шестерни,
  • колеса цепной передачи,
  • самосвалы, погрузчики,
  • электрокары,
  • грузовые автомобили, бульдозеры, экскаваторы,
  • системы пульпопроводов,
  • винтовые конвейеры,
  • прессы и т. д.

Хардокс 450

Представляет собой износостойкую листовую сталь твердостью 450 HBW, предназначенную для условий, в которых предъявляются особые требования к износостойкости в сочетании с хорошими свойствами холодной гибки. Хардокс  450 обеспечивает очень хорошую свариваемость.

Химический состав (металла в ковше)
Толщина листа
мм
C макс
%
Si макс
%
Mn макс
%
P макс
%
S макс
%
Cr макс
%
Ni макс
%
Mo макс
%
B макс
%
CEV
тип. знач.
CET
тип. знач.
3*) -100,190,701,600,0250,0100,250,250,250,0040,410,30
(10)-200,210,701,600,0250,0100,500,250,250,0040,470,34
(20)- 400,230,701,600,0250,0101,000,250,250,0040,570,37
(40)- 50 0,230,701,600,0250,0101,400,250,600,0040,590,36
(50)- 800,260,701,600,0250,0101,401,000,600,0040,720,41

Физические свойства

Хардокс (Hardox®) 450Твердость Бринелль
HB
Ударная вязкость
KVJ при -400C
Предел текучестиПредел прочности RmДиапазон толщин
мм
Эквивалент по углероду на толщину 20mm
425 — 475351200 N/mm21400 N/mm23.2 — 800.47
Где применяют?
  • Кузова самосвалов,
  • контейнеры,
  • дробилки,
  • просеиватели,
  • загрузочные устройства,
  • мерные бункеры,
  • скиповые подъемники,
  • кромки режущего ножа (режущие кромки),
  • конвейеры,
  • ковши,
  • ножи,
  • шестерни,
  • колеса цепной передачи и т. д.

Хардокс  500

Это вязкая, изгибаемая и свариваемая износостойкая листовая сталь, используемая в конструкциях, требующих повышенной износостойкости.

Химический состав (металла в ковше)
Толщина листа
мм
C макс
%
Si макс
%
Mn макс
%
P макс
%
S макс
%
Cr макс
%
Ni макс
%
Mo макс
%
B макс
%
CEV
тип. знач.
CET
тип. знач.
4 -130,270,701,600,0250,0101,000,250,250,0040,490,34
(13)- 320,290,701,600,0250,0101,000,500,300,0040,620,41
(32)- 400,290,701,600,0250,0101,001,000,600,0040,640,43
(40)- 800,300,701,600,0250,0101,501,500,600,0040,740,46

Физические свойства

Хардокс (Hardox®) 500Твердость Бринелль
HB
Ударная вязкость
KVJ при -400C
Предел текучестиПредел прочности RmДиапазон толщин
мм
Эквивалент по углероду на толщину 20mm
470 — 530351400 N/mm21500 N/mm24 — 1030.49
Где применяют?
  • Втулки,
  • режущие лезвия с болтовым креплением,
  • сменные накладки,
  • скиповые подъемники,
  • желобы,
  • загрузочные устройства,
  • просеиватели,
  • режущий инструмент,
  • дробилки,
  • измельчители,
  • молоты,
  • ножи и т. д.

Хардокс 550

Листы с твёрдостью 550 по Бринеллю и прочностью, не уступающей прочности Хардокс (Hardox®) 500. Предназначена для повышения износостойкости при сохранении устойчивости к образованию трещин.

Химический состав (металла в ковше)
Толщина листа
мм
C макс
%
Si макс
%
Mn макс
%
P макс
%
S макс
%
Cr макс
%
Ni макс
%
Mo макс
%
B макс
%
CEV
тип. знач.
CET
тип. знач.
10-500,370,501,300,0200,0101,401,400,600,0040,720,48

Физические свойства

Хардокс (Hardox®) 500Твердость Бринелль
HB
Ударная вязкость
KVJ при -400C
Предел текучестиПредел прочности RmДиапазон толщин
мм
Эквивалент по углероду на толщину 20mm
470 — 540301300 N/mm1550 N/mm24 — 800.62
Хардокс (Hardox®) 550525 — 57530140 N/mm1700 N/mm210 — 500.72
Где применяют?
  • Втулки,
  • режущие лезвия с болтовым креплением,
  • сменные накладки, скиповые подъемники,
  • желобы,
  • загрузочные устройства,
  • просеиватели,
  • режущий инструмент,
  • дробилки,
  • измельчители,
  • молоты,
  • ножи и т. д.

Хардокс 600

Это самая твёрдая листовая сталь в мире, предназначенная для использования в экстремальных условиях. Она сравнима с такими материалами как высокохромистое медно- кобальто- железное литьё, наплавные покрытия из твёрдых сплавов.

Химический состав (металла в ковше)
Толщина листа
мм
C макс
%
Si макс
%
Mn макс
%
P макс
%
S макс
%
Cr макс
%
Ni макс
%
Mo макс
%
B макс
%
CEV
тип. знач.
CET
тип. знач.
8-300,450,71,00,0150,0101,22,500,800,0040,730,55
30-500,470,71,00,0150,0101,22,500,800,0040,840,59

Физические свойства

Хардокс (Hardox®) 600Твердость Бринелль
HB
Ударная вязкость
KVJ при -400C
Диапазон толщин
мм
Эквивалент по углероду на толщину 20mm
570 — 640208 — 500.73
Где применяют?
  • Футеровка обдувочной кабины,
  • молотки дробилок и т.д

Хардокс, является мелкозернистой сталью. Легкосвариваемый

Схожими по составу, являются следующие стали 30ХГСА, 40ХФА, 35ХМ, 40ХН, 25ХГСА, 35ХГСА.

К схожим по области применения, можно отнести большое количество марок стали. Это 65г и его аналоги, сталь 45,40х

ВНИМАНИЕ!

Механические свойства Хардокс 400-600 достигаются с помощью закалки и, при необходимости, посредством дальнейшего отпуска. Т.е. Хардокс 400, из стали Хардокс 600, получить возможно. А вот наоборот не получится. Сталь Хардокс для дальнейшей термообработки не предназначена!!!

Широкое применение сталь хардокс обрело в горнодобывающей промышленности. Так как наиболее существенные затраты приходятся на техническое обслуживание оборудования и его замену после износа. Применение высокопроизводительного оборудования, износостойких компонентов, способных выдерживать значительные нагрузки в процессе ведения горных работ, обеспечивает значительную экономию средств предприятий.



Выводы:

После ознакомления со статьей, можно сделать некоторые выводы, а именно. Не смотря на высокий уровень твердости, Хардокс легко обрабатывается механическим способом.  А низкие значения углеродного эквивалента позволяют без проблем производить сварочные работы. Лист легко режется газовой, плазменной или лазерной резкой. Однородное качество и чистота делают сталь удобной для стыкования и сваривания швов. Эти качества также позволяют выполнять механическую обработку без специального оборудования. Разрешается производить ремонт деталей и механизмов, изготовленных из этой стали, путем применения сварки.

Срок службы деталей значительно больше, чем аналогичных отечественных сталей типа 30ХГСА. Связано это с уникальным способом закалки листа, которая происходит на этапе изготовления листа. Применение данного типа стали, позволяет уйти от маргонцовистой литьевой стали. Сталь Хардокс приобретает свои механические свойства на этапе его изготовления, а в результате этого отпадает необходимость последующей закалки готовых изделий.

Использование подобного материала, в вашем оборудование позволяет снизить их вес и объем. При одинаковой толщине металла, схожего по области применения, металлы обладают различными механическими свойствами, без дополнительной обработки.

Ассортимент впускаемой продукции довольно таки широк, это и трубы, и круг и конечно же листовой прокат.

P.S.

И конце, хотелось бы вас предупредить, что закупка любого материала. Должна производится только у проверенных поставщиков и продавцов, организаций который имеют определенный стаж продажи металлов и сталей. Первое на что стоит обращать внимание, цена. У большинства поставщиков она одинакова. А если и есть разница, то исчисляется она в процентах от 1 до 6%.   Хим состав стали 09Г2С, наиболее близок к Хардокс 400. Вот только механические свойства в 2 раза ниже.



Автор публикации

не в сети 2 месяца

admin

1 001 Комментарии: 0Публикации: 26Регистрация: 14-01-2017

prombaza.dp.ua
