Характеристика крана 25т – Кран Галичанин 25 тонн на базе КАМаз

Аренда автокрана 25 тонн 31 метр Ивановец с овоидной стрелой (овоид) КС-45717К-2Р (АК-25)

Компания М-Рент предлагает в аренду автокран Ивановец КС-45717К (АК-25) с овоидной стрелой грузоподъемностью 25 тонн, имеющей максимальную длину 31 метр и решетчатый удлинитель-гусек 9 метров. Мы работаем в Москве и по всему центральному региону России. Услуги проката автомобильного крана мы можем предоставлять в любое время суток (круглосуточно) и без выходных.

Основные характеристики автокрана Ивановец 25т 31м КС-45717К-2Р (АК-25):


















Грузоподъемность25т
Длина стрелы (овоид)9,9м — 30,7м
Длина гуська
Максимальный вылет стрелы (с гуськом)29м (31м)
Максимальная высота подъема (с гуськом)31,2м (40,3м)
Опорный контур, мм6000х5430 / 2260х5430
Номинальная скорость подъема / опускания груза (полиспаста К=8), м/мин7,4 / 40,0
Зона работы, град240, 360
Скорость посадки, м/мин0,2
Частота вращения, об/мин1,9
Колесная формула6×6
Базовое шассиКамАЗ-65111
Мощность двигателя, кВт (л.с.)206 (280)
Скорость передвижения, км/ч60
Тип двигателядизель
Полная масса с основной стрелой23,63т
Габаритные размеры, мм11950x2500x3800

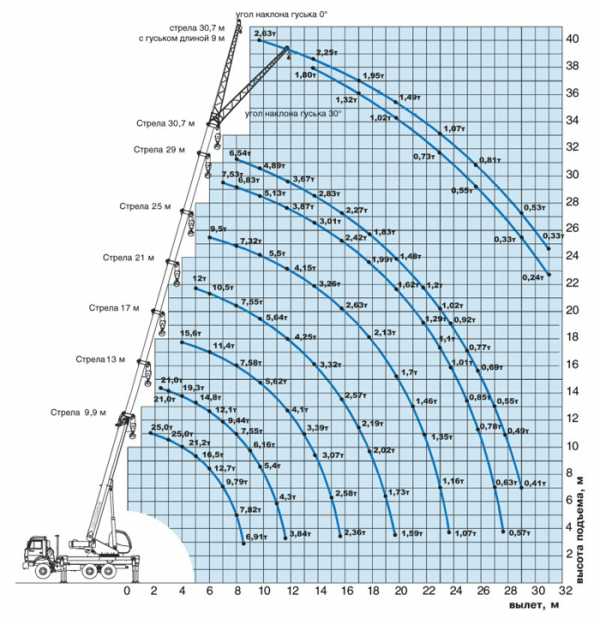

Таблица грузоподъемности автокрана 25 тонн КС-45717К-2Р (АК-25):

www.m-rent.ru

Технические характеристики автокрана 25 тонн 47м XCMG QY25K5

Подробности
Автор: Arenda_crana
Категория: XCMG Автокраны
Обновлено: 06 Июнь 2018

Автомобильный кран XCMG QY25K5 (грузоподъемность — 25 тонн, длина основной стрелы — 38,5 м, удлинитель — 8,3 м) — улучшенная модификация базового варианта крана QY25K китайского производителя XCMG. Восьмиугольный профиль основной 5-ти секционной стрелы обеспечивает эффективное распределение нагрузки, что значительно улучшает грузоподъемные характеристики автокрана XCMG QY25K5. Трехосный кран XCMG QY25K5 спроектирован с использованием современным технологий Европейских стран-производителей спецтехники. Грузовысотные и другие технические характеристики крана XCMG QY25K5, а также основные показатели качества, соответствуют лучшим аналогам зарубежных производителей, что позволяет эффективно арендовать автокран 25т со стрелой 38м с 9-ти метровым удлиннителем  при минимальной стоимости на многих строительных площадках районов Киева и за его пределами: Вышгород, Горенка, Гостомель, услуги автокрана 25т Буча, Ворзель, Ирпень, Дмитровка, Стоянка, Михайловка-Рубежовка, Капитановка, арендовать кран 25т Чайки, Новопетровское, Гореничи, Белогородка, Петровское, Святопетровское, Вишневое, Крюковщина, Тарасовка, Гатное, Чабаны, Боярка, Глеваха, Мархаловка, Вита-Почтовая, Новоселки, Хотов, Круглик, Лесники, Ходосеевка, Подснежники, Счастливое, Гора, Борисполь, Бровары, Зазимье, Погребы, Хотяновка, Новоселки, Лебедевка, Дубечня и др.).

Очень часто потребность в аренде автокрана 25 тонн 38 м, 47 м возникает за пределами Киевской области. Услугами аренды автокранов 25 тонн воспользовались в Житомире, Виннице, Умани, Харькове, Белой Церкви, Хмельницком, Новоград-Волынском, Ровно, Луцке, Тернополе и многих других городах Украины.

Основные элементы крановой установки XCMG QY25K5 изготовлены из высокопрочной стали, что позволяет минимизировать общую массу транспортного средства и повысить эффективность его использования при перемещении между различными объектами аренды автокрана в Киеве или рядом с ним (Чайки, Вишневое, Гостомель, Буча, Вышгород, Пуща Водица)

Главную и вспомогательную лебедки автокрана XCMG QY25K5 сконструировано таким образом, что предусмотрена возможность как одновременной их работы так и независимой. Кабина крановщика имеет широкий обзор, что очень удобно для выполнения монажних-демонтажных и погрузочно — разгрузочных работ при заказе услуг автокрана 25 тонн. Аренда автокрана возможна как в холодную так и жаркую времени года благодаря оснащению кабины водителя и крановщика отопительной системой и кондиционерами.

На автокране XCMG QY25K5 используют свинг-систему, с функцией свободного скольжения, что позволило автоматически выравнивать нагрузку. Даже при легком нажатии джойстиков на подлокотнике кресла крановщика гидравлическая система управления автокрана XCMG QY25K5 точно передает команды исполнительным органам, которые и обеспечивают качественную и безопасную эксплуатацию подъемного механизма.

Грузоподъемные характеристики китайского автокрана 25 т, 47 м XCMG QY25K5









































Грузоподъемность автокрана XCMG QY25K5, кг

25000

Минимальный рабочий радиус, м

3

Количество секций стрелы

5

Макс. грузовой момент сложенной стрелы, кНм

961

Макс. грузовой момент выдвинутой стрелы, кНм

450

Макс. грузовой момент выдвинутой стрелы и гуська, кНм

436

Длина сложенной стрелы, м

10.2

Длина выдвинутой стрелы, м

38.6

Длина выдвинутой стрелы и гуська китайского крана 25т XCMG QY25K5, м

47.6

Длина гуська автокрана XCMG QY25K5, м

8.3

Максимальная высота подъёма выдвинутой стрелы автомобильного крана XCMG QY25K5, м

38.6

Максимальная высота подъёма выдвинутой стрелы и гуська XCMG QY25K5, м

47.6

Скорость работы

Время телескопирования стрелы, с

150

Время подъёма стрелы, с

75

Скорость поворота платформы, об/мин

2.5

Макс. скорость наматывания троса основной лебедки, под нагрузкой/без нагрузки, м/мин

75/125

Размеры и вес автокрана XCMG QY25K5

Продольный размах аутригеров, мм

4800

Поперечный размах аутригеров, мм

6000

Радиус поворота противовеса, мм

3065

Внешние габариты (Д*Ш*В), мм

12000*2500*3380

Собственная масса, кг

31000

Нагрузка на 1 ось, кг

6400

Нагрузка на 2 и 3 ось, кг

24600

Расстояние между осями 1 и 2, мм

4125

Расстояние между осями 2 и 3, мм

1350

Двигатель крана XCMG QY25K5

Двигатель

6СL280-2

SC8DK280Q3

Максимальная мощность, кВт/об.мин

206/2200

206/2200

Класс экологичности

Евро 2

Евро 3

Максимальная скорость движения, км/ч

75

Расход топлива на 100 км, л

37

Характеристики передвижения автокрана XCMG QY25K5

Макс. преодолеваемый подъем, %

30

Минимальный радиус разворота, м

22

Минимальный дорожный просвет, мм

260

Угол переднего свеса, °

16

Угол заднего свеса, °

13

Тормозной путь (при 30 км/ч), м

10





Грузовысотные характеристики китайского автокрана 25т XCMG QY25K5 (разворот 360°)






























 10,1 м13,65 м17,2 м22,52 м27,85 м33,18 м38,5 м

Рабочий

радиус, м

Вес (кг)Высота (м)Вес (кг)Высота (м)Вес (кг)Высота (м) Вес (кг) Высота (м)Вес (кг)Высота (м)Вес (кг)Высота (м)Вес (кг)Высота (м)
32500010,22200014
3,5250009,92150013,8
4242009,62000013,61700017,4
4,5218009,31800013,41600017,21200022,8
5191008,91650013,115000171140022,7950028,2
5,5173008,41500012,81400016,81080022,5880028
6158007,91350012,51300016,61040022,3840027,9660033,4
6,5138007,41220012,21220016,3990022,2800027,8620033,3
7122006,71120011,81150016,1940022760027,6600033,2500038,6
8105004,810500111020015,5850021,5730027,3560032,9460038,4
9  86009,9843014,8780021660026,9530032,6430038,1
10  70008,6693014710020,5610026,5490032,2400037,8
11  59006,8576013637019,9560026460031,8380037,5
12    483011,9542019,2520025,5430031,4350037,1
13    407010,5466018,4470024,9400031337036,8
14    34408,7402017,2426024,3370030,4316036,3
15    28006,3348016,5372023,6340029,9296035,9
16      302015,4326022,8310029,3285035,4
18      226012,5250021272028255034,3
20      16808,1201018,9213026,4216033,1
22        154016,2166024,6182031,6
24        116012,5138022,4145030
26          106019,8114028,1
28          78016,588025,9
30          55011,866023,3
32            48020,2
34            32016,2



Грузовысотные характеристики гуська (удлинителя) автокрана XCMG QY25K5














Угол наклона стрелы

Угол наклона гуська крана XCMG QY25K5

15°

30°

Вантажо-підйомність, кг

Виліт, мм

Висота підйому, м

Вантажо-підйомність, кг

Виліт, мм

Висота підйому, м

Вантажо-підйомність, кг

Виліт, мм

Висота підйому, м

78°

2800

10700

47.6

2500

12100

47.2

1900

13400

46.1

75°

2800

13100

47.3

2400

14400

46.4

1750

15600

45.2

72°

2750

15300

46.4

2200

16700

45.5

1700

17800

44.2

70°

2650

16800

45.8

2100

18200

44.8

1600

19300

43.5

65°

2150

20400

44.1

1800

21700

42.9

1500

22700

41.5

60°

1800

23900

42.1

1600

25100

40.8

1400

26100

39.2

55°

1200

27200

39.7

1140

28300

38.3

1050

29100

36.6

50°

800

30200

37.1

750

31300

35.6

700

31900

33.8

40°

280

35600

31.1

260

36400

39.4

250

36800

27.6

Вес блока крюка, кг

55



Услуги крана 25т Киев Аренда крана 15 тонн Киев.  (Голосеевский, Дарницкий, Деснянский, Днепровский, Оболонский, Печерский, аренда автокрана 25т Подольский, Святошинский, Соломенский, Шевченковский; Академгородок, Новобеличи, Жуляны, Виноградарь, Приорка, Оболонь, Троещина, Воскресенка, Русановка, Березняки, Осокорки, Корчеватое, Божков Яр, Багринова Гора, Петропавловская Борщаговка, Софиевская Борщаговка) и за его пределами: Вышгород, Горенка, Гостомель, Буча, Ворзель, Ирпень, Дмитровка, Стоянка, Михайловка-Рубежовка, Капитановка, Чайки, Гореничи, Белогородка, Заказ автокрана 25 тонн Киев Петровское, Вишневое , Крюковщина, Тарасовка, Гатное, Чабаны, Боярка, Глеваха, Мархаловка, Вита-Почтовая, Новопетровское, Новоселки, Услуги автокрана Хотов, Круглик, Лесники, Ходосеевка, Подснежники, Счастливое, Гора, Борисполь, Бровары, Зазимье, Погребы, Хотяновка, Новоселки, Лебедевка , Дубечня и др.

Аренда крана 25 тонн Киев Аренда автокрана 15 тонн Аренда экскаватора-погрузчика Киев

www.arenda-tehniki.in.ua

Грузовая характеристика автокрана 25т. Описание возможностей специальной техники.

Автокраны являются наиболее распространённой строительной техникой. Практически каждая строительная площадка располагает одним или несколькими подъёмными кранами. Однако грузовые характеристики техники неодинаковы.

В зависимости от типа объекта может потребоваться определённая модель. К примеру, аренда автокрана 25 тонн, позволяет решать абсолютно любые задачи на строительной площадке (вне зависимости в начале или в конце строительного процесса).

Основные критерии выбора строительной техники

Подъёмный кран характеризуется следующими аспектами выбора под конкретную задачу:

  • максимальная грузоподъёмность;
  • создаваемый грузовой момент;
  • длина стрелы и гуська;
  • допустимая эксплуатационная температура;
  • колёсная формула;
  • возможность выдвижения стрелы с грузом;
  • номинал веса, который может быть перемещаем на полностью выдвинутой стреле.

Телескопическая стрела позволяет добиться высокой степени компактности и манёвренности у крана. Кроме того, колёсная формула обязана обеспечивать достаточную проходимость и устойчивость строительной техники.

Безусловно, используется ряд дополнительных опор, который позволяет увеличить устойчивость автомобиля во время работы. Как правило, максимальный вес, который может быть перемещаем на выдвинутой стреле составляет 4 тонны.

Современное оснащение подъёмных кранов

Стоит ли говорить о том, что современная строительная техника обладает невероятно сложной начинкой. Речь идёт о том, что контроль за эксплуатацией осуществляет компьютер.

Он обладает телеметрической памятью. Кроме того, на стреле могут быть расположены различные датчики. Даже если крановщик не заметил по какой-то причине препятствия, автоматика просигнализирует об этом и прекратит движение стрелы крана.

Наличие дополнительных обзорных камер позволяет осуществлять контроль поднятия/погрузки/разгрузки с различных ракурсов. При этом оператор крана находится лишь на одном месте, внутри кабины на платформе.

Неполный привод колёсной базы позволяет эффективно экономить расход горючего.

Сегодня самые протяжённые стрелы собираются в Германии. Для их производства используется только высококачественный стальной сплав, который обладает запасом в отношении поднимаемого груза (может поднять и 30 тонн, но автоматика не позволит).

В видео будут представлены испытания подъёмного крана российского производства Ивановец (грузоподъёмность 25 тонн):

yakauto.ru

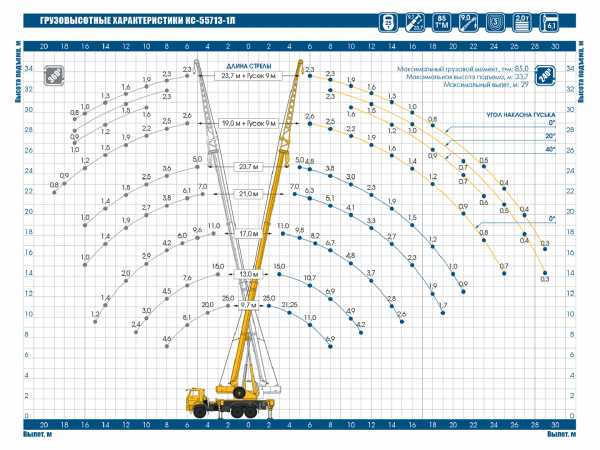

КС-55713 Галичанин 25т

Кран стреловой автомобильный КС-55713 грузоподъемностью 25 тонн предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Производитель: АО «Галичский автокрановый завод» (Костромская обл., г. Галич)






















Технические характеристики автокрана КС-55713


ПараметрКC-55713-1KC-55713-1ЛКС-55713-1В
ШассиKAMAZ-65115 (6х4)
Максимальный грузовой момент,808580
Грузоподъемность максимальная, т (вылет, м)25 (3,2)25 (2)25 (3,2)
Длина стрелы, м9,7-21,79,7-23,79,5-28
Длина гуська, м999
Максимальный вылет с основной стрелой (с гуськом), м1821 (29)26 (18)
Максимальная высота подъема крюка (с гуськом), м21,9 (30)24,4 (33,7) 28,3 (37,3)
Макс. глубина опускания крюка, м12 25
Масса груза, при которой допускается выдвижение секций стрелы, т4,3466
Скорость подъема-опускания груза до 25,0 т, м/мин566
Скорость подъема-опускания груза до 6,0 т, м/мин12 12
Скорость подъема-опускания груза максимальная, м/мин404040
Скорость посадки груза, м/мин0,3 0,4
Частота вращения поворотной части, об/мин0,15-1,41,71,4
Размер опорного контура при выдвинутых балках выносных опор, м4,2 х 5,64,9 х 6,14,9 х 5,8
Размер опорного контура при втянутых балках выносных опор, м4,2 х 2,284,9 х 2,274,9 х 2,27
Габариты крана в транспортном положении, м
(длина х ширина х высота)
12х2,5х3,612х2,55х3,811,8х2,5х3,82
Масса крана в минимальной комплектации, т 20,1
Температура эксплуатации, град. Сот -40 до +40
Нормативный срок службы автокрана, лет12

Привод крановой установки осуществляется при помощи двух аксиально-поршневых гидронасосов, которые приводятся во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти («черный ящик») и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Модификации КС-55713 со стрелой 21,7 м

Модификации КС-55713-1, КС-55713-3, КС-55713-4, КС-55713-5 имеют трех секционную телескопическую стрелу длиной 9,7 — 21,7 м и дополнительно оснащаются решетчатым гуськом длиной 9 м. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

Модификации КС-55713 со стрелой 23,7 м

Модификации КС-55713-1Л, КС-55713-3Л, КС-55713-5Л имеют телескопическую стрелу длиной 23,7 м с профилем «Овоид» и дополнительно оснащаются решетчатым гуськом длиной 9 м с изменяемым углом наклона (0, 20, 40 градусов).

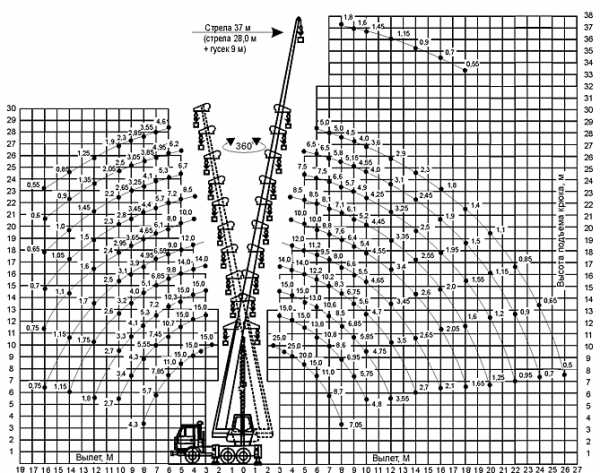

Модификации КС-55713 со стрелой 28 м

Модификации КС-55713-1В, КС-55713-3В, КС-55713-4В, КС-55713-5В имеют четырех секционную телескопическую стрелу длиной 9,5 — 28 м с гексагональным профилем и дополнительно оснащаются решетчатым гуськом длиной 9 м.










Шасси автокрана КС-55713


ПараметрыШассиДвигательМощность, л.с.(кВт)Скорость, км/чСтрела, м
КC-55713-1KAMAZ-65115 (6х4)Cummins ISB6.7 300307(225,6)6021,7
КC-55713-3Урал-4320 (6х6)ЯМЗ-53622-10240(176,5)6021,7
КC-55713-4KAMAZ-65111 (6х6)КАМАЗ-740.622-280280(206)6021,7
КC-55713-5KAMAZ-43118 (6х6)КАМАЗ-740.622-300300(221)6021,7
KC-55713-1ЛКАМАЗ-65115 (6х4)Cummins ISB6.7e4 300
КАМАЗ-740.622-280
221(296)6023,7
KC-55713-3ЛУРАЛ-4320 «NEXT» (6х6)ЯМЗ-53642-10210(285)6023,7
KC-55713-5ЛKAMAZ-43118 (6х6)КАМАЗ-740.622-300300(221)6023,7
КC-55713-1ВKAMAZ-65115 (6х4)Cummins ISB6.7 300
КамАЗ-740.622-280
307(225,6)
280(206)
6028

Предусмотрена установка крановой навески и на другие шасси: FORD(6х4), МАЗ-6312В3(6х4), ISUZU(6х4), VOLVO(6х4, 6х6), HYUNDAI(6х4).

xn—-8sbzfqbnedk.xn--p1ai

Характеристики крана

Грузоподъемность автокрана XCMG QY25K5, кг

25000

Минимальный рабочий радиус, м

3

Количество секций стрелы

5

Макс. грузовой момент сложенной стрелы, кНм

961

Макс. грузовой момент выдвинутой стрелы, кНм

450

Макс. грузовой момент выдвинутой стрелы и гуська, кНм

436

Длина сложенной стрелы, м

10.2

Длина выдвинутой стрелы, м

38.6

Длина выдвинутой стрелы и гуська китайского крана 25т XCMG QY25K5, м

47.6

Длина гуська автокрана XCMG QY25K5, м

8.3

Максимальная высота подъёма выдвинутой стрелы автомобильного крана XCMG QY25K5, м

38.6

Максимальная высота подъёма выдвинутой стрелы и гуська XCMG QY25K5, м

47.6

Скорость работы

Время телескопирования стрелы, с

150

Время подъёма стрелы, с

75

Скорость поворота платформы, об/мин

2.5

Макс. скорость наматывания троса основной лебедки, под нагрузкой/без нагрузки, м/мин

75/125

Размеры и вес автокрана XCMG QY25K5

Продольный размах аутригеров, мм

4800

Поперечный размах аутригеров, мм

6000

Радиус поворота противовеса, мм

3065

Внешние габариты (Д*Ш*В), мм

12000*2500*3380

Собственная масса, кг

31000

Нагрузка на 1 ось, кг

6400

Нагрузка на 2 и 3 ось, кг

24600

Расстояние между осями 1 и 2, мм

4125

Расстояние между осями 2 и 3, мм

1350

Двигатель крана XCMG QY25K5

Двигатель

6СL280-2

SC8DK280Q3

Максимальная мощность, кВт/об.мин

206/2200

206/2200

Класс экологичности

Евро 2

Евро 3

Максимальная скорость движения, км/ч

75

Расход топлива на 100 км, л

37

Характеристики передвижения автокрана XCMG QY25K5

Макс. преодолеваемый подъем, %

30

Минимальный радиус разворота, м

22

Минимальный дорожный просвет, мм

260

Угол переднего свеса, °

16

Угол заднего свеса, °

13

Тормозной путь (при 30 км/ч), м

10

tootopaz.kz
