Виды сцепок – ПДД 2017 и 2018 года с комментариями (пояснениями) и иллюстрациями | ПДД 2018 онлайн | Буксировка механических транспортных средств

Содержание

Какие виды буксировки бывают | Auto-Quiet.ru

Буксирование транспортного средства вызвано неисправностями и отсутствием самостоятельного передвижения. Другой причиной может быть непредвиденно закончившееся топливо. В таких случаях транспортное средство буксируют к стоянке или бензоколонке. При буксировке применяют различные виды сцепок.

Гибкая сцепка – это сцепление двух автомобилей гибким или гнущимся тросом. Это самый простой вид сцепки и на него распространяется немало ограничений:

• Расстояние между тягачом и ведомым авто должно быть от 4 до 6м;
• На тросе должно быть не менее 2-х предупреждающих устройств;
• Запрещается перевозить пассажиров в ведомом транспорте.

Существуют некоторые особенности при буксировании автомобилей с механической коробкой передач (МКПП) и для автомобилей с автоматической коробкой передач (АКПП). Инструктор по вождению предварительно обучит водителей транспортных средств действиям при буксировке.

Жесткая сцепка – это сцепление двух автомобилей прямой металлической тягой цилиндрической формы, либо треугольной металлической тягой. Жесткое сцепление неприемлемо для легковых автомобилей, их конструкция не позволяет закрепить тяжелую жесткую тягу. При буксировке жесткой сцепкой существуют следующие правила:

• Длина тяги для буксирования должна быть не более 4м;
• Нахождение водителя в ведомом транспорте при сцепке «треугольник» желательно, но не обязательно;
• Буксирование на жестком сцеплении допустимо в гололед на скользкой дороге.

Буксировка с частичной погрузкой.

На буксирующий транспорт устанавливается передняя или задняя часть ведомого транспорта. Последнее возможно при исправном рулевом управлении. Ведомый транспорт закрепляется, что исключает его перемещение относительно буксира.

Габариты тягача не должны быть превышены и должны быть просматриваться световые сигналы. Общая погрузка одного транспортного средства в кузов другого не считается буксировкой, а является транспортировкой груза. Ограничения при частичной погрузке:

• Перевозка людей в ведомом транспортном средстве и в кузове ведущего запрещена;
• Только метод частичной погрузки допускает буксировку ведомого транспорта с испорченным рулевым управлением.

Навесная сцепка предусматривает подвешивание передней оси ведомого авто. При этом обязательно закрепление буксируемого авто с целью исключения его раскачивания и отцепления. Запрещено пребывание пассажиров в ведомом авто и разрешается отсутствие водителя.

Правила по буксировке ПДД:

• В ведомом авто за рулем должен быть водитель, который контролирует поведение и управление своего транспорта.
• На тягаче должен гореть ближний свет фар в любое время суток. На ведомом транспорте должна быть включена аварийная сигнализация или сзади авто должен быть хорошо видимый аварийный знак.
• При неисправных системах рулевого управления или торможения на любом автомобиле и при гололеде буксировка запрещена;

www.auto-quiet.ru

правила. Стропа буксировочная. Буксировка автомобиля

Различают три вида буксировок. Эту информацию дают еще в автошколе. Существует буксировка на гибкой сцепке, на жесткой, а также методом частичной погрузки. Наиболее распространена – именно гибкая. Жесткую применяют при неблагоприятных погодных условиях. Буксировка частичной погрузкой используется, если в машине не работает система рулевого управления. Давайте рассмотрим, как правильно буксировать автомобили. Эта информация будет полезна каждому водителю.

Буксировка и ПДД

Важно помнить, что буксировка на гибкой сцепке в сложных погодных условиях запрещена ПДД. Что советуют специалисты? Если за рулем буксирующего автомобиля находится водитель с меньшим опытом, нежели в буксируемой машине, то лучше поменяться местами. Почему именно так? Дело в том, что управление буксиром более сложное, чем управление обычным легковым авто. Также следует точно согласовать предстоящий маршрут. По ПДД и с точки зрения здравого смысла заранее рекомендуется обсудить сигналы. Возможно, это будет моргание дальним светом, различные другие жесты (например, рукой). Это основные правила буксировки. Также они прописаны в ПДД.

Есть мнение, что водитель второго автомобиля во время буксировки - больше не водитель, а пассажир. Это неправильное утверждение. На человека, сидящего за рулем машины на буксире, распространяются все те же ограничения. Работают такие же правила, что и для обычного водителя. Поэтому необходимо иметь при себе все необходимые документы на автомобиль и удостоверение соответствующей категории.

Что нужно знать вначале?

Буксировка автомобиля требует определенной подготовки. Первое авто не должно существенно отличаться по весу от второй машины. Также буксир должен иметь сцепление в нормальном состоянии и исправную охлаждающую систему. В процессе такой эвакуации двигатель испытывает большие нагрузки, а значит, и больше нагревается. Далее в заднем бампере необходимо найти резьбу или проушину. Если есть резьба, в нее необходимо вкрутить кольцо. За этот элемент будет цепляться стропа буксировочная.

Трос устанавливать рекомендуется так, чтобы он находился наискось к буксируемому автомобилю. Также правила предусматривают при буксировке включение фар и аварийной сигнализации на первой и второй машине соответственно. Если она не работает, на задней плоскости крепят соответствующий знак.

Особенности буксировки с МКПП

Автомобиль, оснащенный механической коробкой передач, можно эвакуировать всегда. На коробку это никак не повлияет. Достаточно перевести КПП в нейтральное положение и удерживать ногу на тормозе. Буксировка на гибкой сцепке может осуществляться как угодно. Автомобиль может быть и ведущим, и ведомым в тандеме.

Другое дело – автоматическая коробка.

АКПП и буксировка

Здесь все гораздо сложнее. Многие владельцы АКПП слышали, что эвакуация на механике и на автомате существенно отличается. Но вот подробности знают не все. Владельцы часто не уверены в том, можно ли брать кого-нибудь на буксир и как это делать.

На МКПП в положении нейтральной передачи будет вращаться лишь одна шестерня. Если же осуществляется буксировка автомобиля с автоматом, в нейтральном положении коробки работает весь механизм полностью.

Так как АКПП на такую работу не рассчитывалась, то механизм быстро нагреется и даже может выйти из строя. Масляный насос, который качает смазку для работы коробки передач, работает только тогда, когда двигатель заведен. Если автомобиль неисправен, то элементы трансмиссии не будут смазываться. Это тоже может послужить причиной для выхода из строя. Если машина с АКПП будет играть роль буксира, то система автоматической трансмиссии подвергается серьезным дополнительным нагрузкам. Автомат требует к себе определенных поблажек.

Как осуществляется буксировка на АКПП

Так как автоматы различных производителей могут существенно отличаться друг от друга, то возможности по буксировке следует уточнить в инструкции к автомобилю. Там же часто указана информация о том, как далеко можно буксировать машину и какая при этом должна быть скорость. Разные производители указывают разные параметры. Полностью запрещена буксировка на гибкой сцепке на автоматической коробке бывает очень редко.

Правило золотой середины для АКПП

Проблема в том, что далеко не во всех ситуациях есть время читать инструкции. Для таких случаев специалисты по обслуживанию автомобилей и опытные водители применяют правило «50 на 50». По этому правилу автомобиль, оснащенный автоматической коробкой, можно буксировать, и он может выступать в роли тягача. Но скорость должна быть не выше 50 км/ч, расстояние – не более 50 км. Эти правила буксировки уже многих выручили, спасли от выхода АКПП из строя. 50 км – это довольно много. Можно проехать через всю Москву и добраться до СТО или до дома. Если дольше и быстрее, то это уже влечет за собой повышенный износ.

Общие правила для АКПП

Кроме того, что рекомендует каждый производитель коробок для конкретных моделей, существует набор общих правил, распространяемых на все авто с АКПП. Так, если машина на автомате будет буксируемой, тогда селектор АКПП устанавливают в нейтральное положение.

Если машина тянет вторую за собой, тогда ехать лучше на 2 или 3 передаче. В процессе буксировки на механизм АКПП будет воздействовать повышенная нагрузка. Важно удостовериться, достаточный ли уровень масла в коробке.

АКПП – буксир

Автопроизводители рекомендуют избегать подобных случаев. Но если другие варианты попросту отсутствуют, тогда необходимо выполнять несколько правил. Лучше предпочесть жесткую сцепку. Масса буксируемого автомобиля не должна превышать вес буксировщика. Скорость не должна быть выше 30-40 км/ч. Недопустимо, чтобы АКПП находилась в положении D. Устанавливать селектор нужно строго на 2-ю или 3-ю передачу. Буксировка автомобиля на гибкой сцепке – это огромная нагрузка на механизм. Поэтому режим D будет смертельным для коробки.

Советы буксирующему водителю от опытных

Несмотря на правила ПДД, опытные автолюбители не рекомендуют включать аварийную сигнализацию. Она мешает подаче сигналов поворотов. Также АСС не дает четкой информации о дальнейших действиях другим участникам движения. Лучше включить противотуманные фары. Также не стоит забывать про запрет буксировки на гибкой сцепке в гололед.

По возможности удерживайте связь с другим автовладельцем любым удобным способом. Например, по мобильному телефону. Так значительно проще обсудить между собой возможные маневры.

Прежде чем трогаться, необходимо сперва подтянуть трос. Для этого плавно катятся вперед, пока задняя машина не сработает как якорь и стропа буксировочная не натянется. После этого можно начинать движение. Трогаться нужно как можно плавнее.

Передачи желательно переключать позже и крутить двигатель до более высоких оборотов. Переключения должны быть быстрыми. Тянуть приходится значительно большую массу, а значит, инерцию машина потеряет значительно быстрее. Двигателю не хватит снизившихся оборотов, чтобы вытянуть машину. Это нужно понимать.

При движении следует постоянно контролировать ситуацию по зеркалам. Важна дистанция и скорость машины сзади. Трос будет провисать, а разгоняться нужно плавно, чтобы не было рывков. Также необходимо рассчитать радиус поворота. Если поворот крутой, то заходят в него по внешнему радиусу, и выходят так же. Нужно помнить, что на выключенном моторе не будет работать гидроусилитель. Это значит, что другой водитель может не успеть повернуть руль.

Скорость буксировки на гибкой сцепке составляет не более 50 км/ч. Это указано в правилах ПДД. Тормозить следует плавно. Не стоит забывать про больший тормозной путь, так как буксируемая машина не сможет снизить скорость так же эффективно. При мигающем зеленом лучше снижать скорость сразу. Не рекомендуется останавливаться на подъемах.

Рекомендации для буксируемого

Очень важно постоянно следить за стропой – она не должна провисать. Чтобы не допускать этого, в момент ослабления немного притормаживают. При этом на минимальной скорости легко нажимают на педаль, чтобы подтянуть стропу.

Если автомобиль-буксир остановился, не стоит подъезжать близко к нему. Силу нажатия на педаль тормоза необходимо рассчитывать. Давить придется сильней, поскольку не будет работать вакуумный усилитель. Также нужно рассчитывать быстроту работы рулем, ведь ГУР не работает тоже. Любые маневры должны выполняться по сигналам буксира. Перестраиваться лучше заранее.

О выборе тросов

По ПДД длина троса при буксировке на гибкой сцепке может составлять от 4 до 6 метров. Очень важно, чтобы трос был не запутанным или связанным в узлы. Желательно избегать однажды порванных строп.

Что касается материалов, то сталь прочна, однако для буксировки подходит очень плохо. Отдать предпочтение стоит матерчатым или синтетическим стропам. Крюк троса лучше заранее примерить на автомобиль.

fb.ru

Буксировка автомобиля — правила и виды буксировки

Буксировка автомобиля, выражаясь обывательским языком, представляет собой перевозку одного транспортного средства (практически «пассажира») другим. Необходимость буксировки возникает при внезапном отказе или поломке систем управления автомобилем. Например, в результате ДТП, когда автомобиль получает серьезные внешние и внутренние повреждения.

Общие правила буксировки транспортных средств

— Перевозка на буксире требует наличия у автомобиля-тягача  вспомогательных технических средств и оборудования, а также достаточно высокой квалификации водителя.

-На автомобиле-тягаче должен быть включен ближний свет, а на буксируемом автомобиле — аварийная сигнализация (если она неисправна, то крепится знак «Аварийная остановка»).

Запрещена перевозка пассажиров в кабине буксируемого и буксирующего автомобилей в связи со снижением их эксплуатационной надёжности.

— В качестве буксиров-тягачей запрещено использовать мотоциклы.

Скорость буксирования не должна превышать 50 км/ч (для автомобилей с механической трансмиссией) и 30 км/ч (для автомобилей с АКПП).

— Для автомобилей с АКПП также имеются ограничения на протяженность пути буксировки до 30-80 км., если колеса буксируемого автомобиля «едут» по дороге. При этом рычаг переключения скоростей должен быть установлен в положение «N» (нейтраль).  Это ограничение вызвано конструктивными особенностями автоматической трансмиссии во избежание перегрева трансмиссионного масла.

Перевозка автомобиля на буксире может осуществляться несколькими способами. Рассмотрим способы буксировки подробнее.

Буксировка на жесткой сцепке

В роли связующего элемента в этом случае выступает специальная металлическая тяга цилиндрической формы, либо буксировочная конструкция из двух тяг, соединенных под углом («треугольник»).

Данный вид буксировки не подходит для перемещения легковых автомобилей, потому что в их конструкции не предусмотрены места для крепления довольно увесистой жесткой тяги.

Правила буксировки на жесткой сцепке:

— Длина буксировочной тяги не должна превышать 4 метров.

— Водитель буксируемого средства должен находиться за рулем, чтобы придерживаться траектории движения, однако при сцепке типа «треугольник» это необязательно (хотя желательно).

— На жесткой сцепке запрещена буксировка автомобилей с неисправным рулевым управлением.

— Буксировка на жесткой сцепке допустима в гололедицу, при движении на скользкой дороге.

Буксировка на гибкой сцепке

Для того, чтобы осуществить буксировку на гибкой сцепке, следует использовать капроновый или стальной трос в качестве связующего звена. Кстати, капроновый фал ни в чем не уступает стальному (например, по прочности). Под нагрузкой капроновый фал начинает растягиваться. Благодаря этому, вероятность повредить детали кузова уменьшается, а обрыв или деформация буксирных проушин становятся практически невозможными.

Но и у капронового троса есть недостаток: в том случае, если он сильно провиснет, то, скорее всего, он сотрется об асфальт. Правда, сейчас этот «минус» ликвидирован, благодаря созданию специальной защитной оболочки для капронового троса. Сама оболочка тоже является достаточно гибкой. Применение такой конструкции не допускает провисание капронового фала (даже в тех случаях, когда между автомобилями образовывается минимальное расстояние в 1,5-2 метра).

Правила буксировки на гибкой сцепке:

— Протяженность троса для гибкой сцепки не должна превышать 4-6 метров.

— Буксировочный трос не должен провисать и касаться дороги.

— Для того, чтобы визуально обозначить трос, следует использовать 2 флажка (как минимум), размер которых составляет 215 на 200 мм, их следует разрисовать белыми и красными полосками по диагонали шириной 50 мм.

— Водитель буксируемого средства обязательно должен находится за рулем, чтобы придерживаться траектории движения и определенной дистанции.

— Буксировка на гибкой сцепке запрещена при нарушении рулевого управлении и/или системы тормозов у буксируемого автомобиля.

— Буксировка на гибкой сцепке запрещена в гололед.

Буксировка путем частичной или полной погрузки автомобиля

В качестве вспомогательного транспортного средства тут используют тягач-эвакуатор, оснащенный специальной грузовой площадкой и оборудованием, чтобы поднимать и надежно закреплять транспортируемый автомобиль.

Такой вид буксировки как раз-таки применяют при движении автомобилей в гололед, при неисправном рулевом управлении и отказавшей системе тормозов. То есть, во всех случаях, когда запрещена буксировка на гибкой либо жесткой сцепке.

Для автомобилей с АКПП, из-за вышеупомянутых особенностей конструкции, обычно применяют буксировку путем полной погрузки на эвакуатор.

В результате аварии автомобилю нередко требуется серьёзный кузовной ремонт. Подробнее о профессиональном кузовном ремонте вы узнаете на сайте www.avtort.ru.

С этой статьёй читают:

autocarinfo.ru

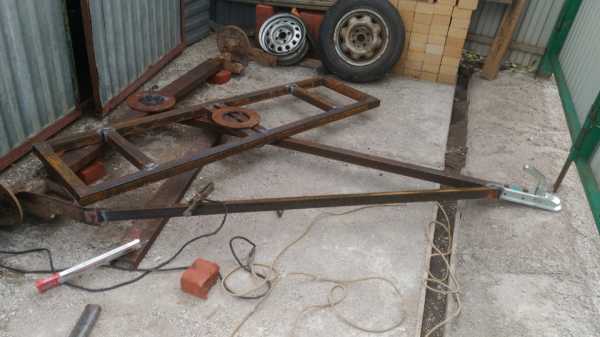

Прицеп подкат жеская сцепка — DRIVE2

Полный размер

Эта уже 3я. На опыте дальних перегонов автомобилей понял что нужна подкатка с поворотным механизмом. Получилась достаточно удачной, перевозУил автомобиль на 800км без каких либо проблем. В любые повороты заходит без проблем
В тверской области гаишники докапались что это прицеп и документов мол нет… отпустили но что делать на будущее?

20 пункт ПДД РФ : Буксировка механических транспортных средств

Буксировка на жесткой сцепке

В отличие от буксировки на гибкой сцепке, при которой буксировочный трос может провисать до земли, буксировка на жесткой сцепке осуществляется с помощью специальных неподвижных приспособлений, обычно выполненных из металла.
При этом сцепные устройства для буксировки могут быть различных конструкций. Простейшие жесткие сцепки имеют по одной точке крепления к каждому автомобилю. Более сложные имеют несколько точек крепления к буксируемому автомобилю и позволяют буксируемому транспортному средству двигаться по траектории буксирующего при движении по прямой. Правила для разных типов жестких сцепок различны.
Отмечу, что буксировка на жесткой сцепке применяется значительно реже буксировки на гибкой, т.к. мало кто из водителей постоянно возит в багажнике тяжелую жесткую сцепку. Однако жесткие сцепки имеют несколько преимуществ перед гибкими. Например, они более прочные и позволяют осуществлять буксировку тяжелых грузовых автомобилей.

Ограничения при использовании жесткой сцепки:
1. При буксировке на жесткой сцепке за рулем буксируемого автомобиля должен находиться водитель, кроме случая, когда конструкция сцепки позволяет буксируемому автомобилю двигаться по траектории буксирующего при прямолинейном движении.
2. Расстояние между буксирующим и буксируемым транспортным средством должно составлять не более 4 метров.
3. Запрещается перевозить людей в буксируемом автобусе, троллейбусе или кузове буксируемого автомобиля.
4. Запрещается буксировать автомобили с недействующим рулевым управлением.
5. Запрещается буксировка автомобилей с недействующей тормозной системой. Однако если фактическая масса буксируемого автомобиля более чем в 2 раза меньше фактической массы буксирующего, то буксировка на жесткой сцепке допускается.

Буксировка методом частичной погрузки

Буксировка методом частичной погрузки является более сложным видом буксировки. Для ее осуществления необходим грузовой буксирующий автомобиль, а также кран, способный осуществить частичную погрузку.
Обычно этот метод буксировки используется для перегона новых грузовых автомобилей. Применение метода частичной погрузки для легковых автомобилей выглядит нецелесообразным.
Обратите внимание, что полная погрузка автомобиля в кузов другого автомобиля не является методом буксировки. Подобное перемещение автомобиля является перевозкой груза, в качестве которого выступает транспортное средство. Способ буксировки при помощи треугольника с колёсами он же спорт.тележка он же подкат, является разновидностью способа буксировки с частичной погрузкой.

Ограничения при использовании метода частичной погрузки:
1. Запрещается перевозить людей в кабине или кузове буксируемого транспортного средства, а также в кузове буксирующего.
2. Запрещается буксировка автомобилей с недействующей тормозной системой. Однако если фактическая масса буксируемого автомобиля более чем в 2 раза меньше фактической массы буксирующего, то буксировка на жесткой сцепке допускается.
Заметьте, что метод частичной погрузки — это единственный метод буксировки, который может применяться для буксировки транспортного средства с неисправным рулевым управлением
1.1. Максимальная длина, м
прицепа — 12,0
автопоезда — 20,0
1.2. Максимальная ширина, м
всех транспортных средств — 2,55

Кроме того, в соответствии с Правилами для предупреждения участников движения об опасности, которую может создать транспортное средство, на буксируемом механическом транспортном средстве независимо от времени суток должна быть включена аварийная сигнализация, а при ее неисправности сзади должен быть укреплен знак аварийной остановки (п. 7.3). Скорость движения при буксировке механических транспортных средств не должна превышать 50 км/ч.
20.2. При буксировке на гибкой или жесткой сцепке запрещается перевозка людей в буксируемом автобусе, троллейбусе и в кузове буксируемого грузового автомобиля, а при буксировке путем частичной погрузки — нахождение людей в кабине или кузове буксируемого транспортного средства, а также в кузове буксирующего.
Комментарий
Как указано в п. 20.2 При буксировке путем частичной погрузки запрещается нахождение людей в кабине или кузове буксируемого транспортного средства, а также в кузове буксирующего.
Способ буксировки путем частичной погрузки предполагает, что передние или задние колеса автомобиля приподнимают над дорогой специальным устройством или помещают в кузов буксировщика.

4 важных пункта для использования подката :

1. На автомобиль, перевозимый на "подкате" необходимы лишь документы подтверждающие право собственности: техпаспорт, ПТС+спавка-счет (либо иное правообладание — доверенность) лица перевозящего его.
2. Талон ТО для такого ТС не обязателен ибо оно не используется в дорожном движении и на него не распространяются технические требования и нормативы (ограниченное использование)
3. Подкат не является прицепом грузоподъемностью свыше 750 кг, а является лишь устройством жесткой сцепки, конструктивно позволяющим буксируемому ТС двигаться по траектории буксирующего. То есть права категории Е тоже не нужны.
4. Полис ОСАГО так же не нужен — см. п.2 (п.б ст. 4 ФЗ " Об ОСАГО")

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Классификация автосцепок

Все существующие автосцепки могут быть разделены по их типу на две группы: нежёсткие и жёсткие и по принципу восприятия усилий также на две группы: тягово-ударные и тяговые.

Нежёсткой называется автосцепка, которая допускает перемещение ввертикальном направлении её корпуса относительно корпуса смежной автосцепки в сцепленном состоянии.

Жёсткой называется автосцепка, у которой продольная ось корпуса в сцепленном состоянии находиться на одной прямой с осью корпуса смежной автосцепки, при этом исключается возможность взаимного перемещения корпусов автосцепок.

Тягово-ударной называется автосцепка, служащая для передачи растягивающих и сжимающих усилий между единицами подвижного состава.

Тяговой называется автосцепка, которая воспринимает только растягивающие усилия между единицами подвижного состава, а сжимающая воспринимается отдельными приборами (буферами).

На железных дорогах России и стран СНГ применяются тягово-ударные сцепки нежёсткого типа.





Автосцепка СА-3

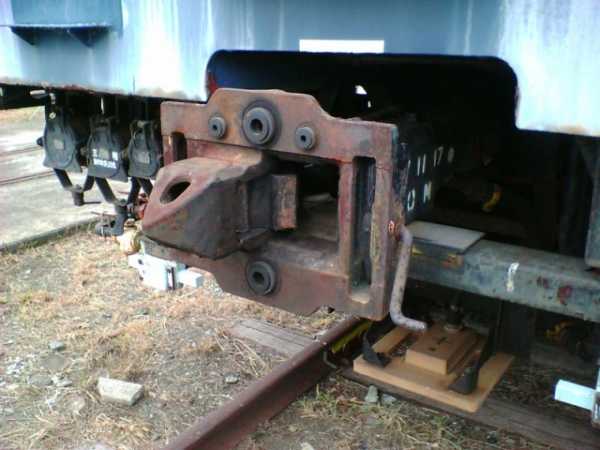

Автосцепка СА-3 является тягово-ударной нежесткого типа. Она состоит из корпуса 4 и деталей механизма сцепления: замка 5, замкодержателя 2, предохранителя 3, подъемника 6, валика подъемника 7.

Головная часть автосцепки (голова) переходит в удлиненный пустотелый хвостовик, в котором имеется отверстие 1 для размещения клина, соединяющего автосцепку с тяговым хомутом. Голова автосцепки имеет большой 10 и малый 9 зубья. В пространство между малым и большим зубьями, в так называемый зев автосцепки, выступают замок 5 и замкодержатель 2, взаимодействующие в сцепленном состоянии со смежной автосцепкой.

Большой зуб имеет три усиливающих ребра: верхнее, среднее и нижнее, плавно переходящие в хвостовик и соединенные между собой перемычкой. Голова автосцепки заканчивается сзади упором 8. предназначенным для передачи при неблагоприятном сочетании допусков жесткого удара на хребтовую балку через концевую балку рамы вагона и ударную розетку.

Корпус.

На корпусе со стороны малого зуба сделан прилив 9 с отверстиями для валика подъемника и запорного болта. В ударной стенке 5 зева имеются два окна: большое 11 для выхода в зев замка и малое 12 для выхода лапы замкодержателя.


Приливы и отверстия в кармане корпуса служат для размещения деталей механизма и правильного их взаимодействия.

Замок своей замыкающей частью 5 запирает сцепленные автосцепки. Утолщение замыкающей части к наружной кромке препятствует выжиманию замка из зева внутрь кармана корпуса силами трения при перемещении сцепленных автосцепок друг относительно друга во время хода поезда. На цилиндрический шип 7 навешивается предохранитель. Через овальное отверстие 2 проходит валик подъемника. Замок опирается поверхностью 4 на наклонное дно кармана корпуса и перекатывается по нему во время сцепления или расцепления автосцепок, при этом направляющий зуб 3 препятствует перемещению опоры замка по дну кармана.

1 - замыкающая (тяжелая) часть; 2 - шип для навешивания предохранителя;

3 -овальное отверстие; 4- сигнальный отросток; 5 - опорная цилиндрическая поверхность; 6 -зуб

Для передвижения замка внутрь кармана корпуса при расцеплении автосцепок служит прилив 5, имеющий прорезь 6 под нижнее плечо предохранителя По сигнальному отростку 1 судят о положении замка в автосцепке при ее наружном осмотре сбоку вагона Для лучшей видимости отросток окрашивают красной краской.

Замки прежних выпусков имеют сигнальный отросток, по форме соответствующий показанной штрихпунктирной линией, практика показала, что такие сигнальные отростки в месте перехода к корпусу замка отламывались вследствие вибрационных нагрузок

Замкодержатель.

Вместе с предохранителем удерживает замок в нижнем положении при сцепленных автосцепках, а вместе с подъемником — в верхнем при расцепленных автосцепках до разведения вагонов

7 - лапа; 8 - расцепной угол; 9 - проивовес; 10 - овальное отверстие

Лапа 4 замкодержателя взаимодействует со смежной автосцепкой В собранном механизме лапа под действием противовеса 7 выходит в зев автосцепки Хвостовик 6 лапы служит как направляющая. На него воздействуют для восстановления сцепленного состояния у ошибочно расцепленных автосцепок. Овальное отверстие 3 в стенке 2 предназначено для навешивания на шип корпуса. Замкодержатель может не только поворачиваться на шипе, но и перемещаться в вертикальной плоскости. Снизу под овальным отверстием расположен расцепной угол 5, взаимодействующий с подъемником замка.

Предохранитель.

Верхнее плечо 1 предохранителя в сцепленном состоянии перекрывается противовесом замкодержателя, что препятствует уходу замка внутрь кармана корпуса, а нижнее плечо 4, взаимодействуя с подъемником при расцеплении автосцепок, выводит верхнее плечо из зацепления с противовесом замкодержателя. Отверстие 2 служит для навешивания на шип замка. Фаска 5 на нижнем плече предохранителя облегчает проход нижнего плеча в паз замка при расцеплении автосцепок, а фаска у основания верхнего плеча и вокруг втулки 3 предназначена для того, чтобы предохранитель не задевал за шип для замкодержателя в корпусе и не препятствовал перемещению замка при боковых отклонениях предохранителя.

14 - нижнее плечо; 15- верхнее плечо; 16 - отверстие

Чтобы предупредить излом нижнего плеча от действия инерционной нагрузки, в нем предусматривают углубления 6, уменьшающие его массу. Предохранитель делают штампованным и литым. Литой вариант предохранителя изготавливается из стали, имеющей высокий предел выносливости.

Подъемник.

Подъемникудерживает вместе с замкодержателем замок в расцепленном положении до разведения вагонов и служит для подъема предохранителя и перемещения замка из зева внутрь кармана корпуса. 11 - квадратное отверстие; 12 - узкий палец; 13 - широкий палец

Широкий палец 1 поднимает предохранитель и уводит замок, а узкий палец 2 взаимодействует с расцепным углом замкодержателя. Отверстие 5 предназначено для квадратной части стержня валика подъемника. Буртик 4 препятствует западанию подъемника в овальное отверстие замка. Углубление 3 предусмотрено для опоры подъемника на прилив в кармане корпуса.

Валик подъемника.

Валик подъемника предназначен для поворота подъемника замка при расцеплении автосцепок и ограничения выхода замка из кармана корпуса в зев собранной автосцепки. 17 - отверстие для цепочки; 18 - цилиндрическая часть; 19 - квадратная часть; 20 – балансир

Балансир 1, соединяемый с цепью расцепного привода, облегчает возвращение валика подъемника в исходное положение после разведения автосцепок и в других случаях. Стержень валика состоит из толстой 2, тонкой 4 цилиндрических и квадратной 3 частей. В собранной автосцепке цилиндрические части располагаются в соответствующих отверстиях корпуса, а квадратная часть находится в отверстии подъемника Толстая цилиндрическая часть удерживает замок от выпадания, имеющаяся на ней выемка 5 предназначена для запорного болта. Конические углубления 7 на балансире и 6 на торце стержня служат для центровки валика подъемника на станке при обработке поверхностей стержня во время ремонта.


Похожие статьи:

poznayka.org

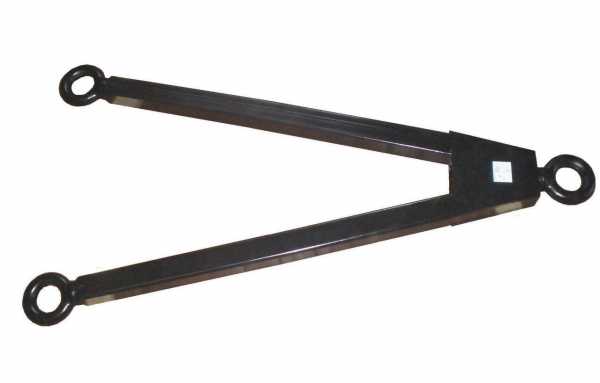

Жёсткая сцепка на легковое авто: размеры длины для буксировки

Жесткая сцепка считается универсальным способом транспортировки всевозможного вида автомобиля на расстоянии. Такой способ удобен и экономичен в эксплуатации. Этот вид сцепки подойдет практически к любому автотранспортному средству. В каждой машине должна находиться эта сцепка. Ведь на дороге могут случиться разные случаи.

Существует два вида жесткой сцепки:

  1. Жесткая сцепка сделана из буксировочной штанги, которая складывается, а звенья выполнены из шарнирных соединений.
  2. Сцепка выполнена из треугольника для буксировки, который складывается. Она изготовлена из двух штанг, в соединении также применяются шарнирные звенья.

Такое средство не нужно предварительно подготавливать для применения. Можно применять автомобилю горизонтально и вертикально расположенные проушины. При производстве применяется труба, отвечающая промышленным характеристикам.

При применении в буксировке штанги, то водитель должен присутствовать и управлять автомобилем, который транспортируют. При использовании буксировочного треугольника, во втором автомобиле может не сидеть автолюбитель.

Какова длина должна быть у легковой машины?

Жесткая сцепка гарантирует безопасность и поддерживает комфорт при транспортировке на крупные дистанции. Жесткая сцепка может употребляться для легкового и  грузового транспортного средства.

Длина жесткого способа транспортировки ограничена 4 метрами.

Минимальный размер, наоборот, не установлен, но признано для безопасности считать, что не может быть меньше половины от ширины габаритов тягачного автомобиля.

Такие ограничения необходимы для обеспечения беспроблемного маневрирования автомобилей на креплении, чтобы они не касались друг друга.

Правила эксплуатации на жесткой сцепке

Общие правила при буксировке:

  • Для перевозки у тягача должны находиться специальные дополнительные  технические средства и оснащение. Также необходим большой опыт вождения автомобиля.
  • У тягача необходимо включить освещения, а на машине, которую буксируют аварийную сигнализацию. Если она не в рабочем состоянии, то понадобится прикрепить к стеклу в заде аварийную остановку.
  • Не разрешается перевозить людей в тягаче, который тащат, из-за понижения надежности эксплуатации.
  • Мотоцикл не может быть тягачом.
  • Скорость при транспортировке машины с механической коробкой передач не может быть выше 50 км/ч, а с автоматической коробкой 30 км/ч.
  • У автомобиля с автоматической коробкой передач есть еще ряд ограничений.
  • Если автомобиль сам двигается по дороге, то длина транспортировочного пути, не должна быть выше 80 км.
  • Рычаг для переключения скоростей необходимо установить в нейтральное положение. Это необходимо по конструктивной специфике, чтобы не перегрелось масло в трансмиссии.

Правила транспортировки на жесткой сцепке

  • Длина крепления при перевозке не может быть более 4 метров.
  • Водитель машины на буксире должен сидеть за рулем, чтобы регулировать линию движения. Если движение происходит треугольной сцепкой, то водитель необязателен, но желателен.
  • На жесткой сцепке нельзя отгонять машину, у которой внерабочем статусе рулевое управление.
  • В гололедицу и на скользкой дороге разрешается перевозка на жесткой сцепке.
  • Нельзя тащить свыше 1 ТС.
  • Само жесткое крепление, должно быть, в предупреждающих знаках. Можно использовать щитки или флажки, на которые нанесено с чередованием красные и белые светоотражающие полосы.
  • При поврежденной тормозной системе, вес транспортируемого автомобиля должен быть в два раза меньше тягача.

Достоинства жесткой сцепки

Жесткое крепление производится в виде штанги или треугольника. Они имеют компактный вид и легко располагаются в багажнике автомашины.

Структура имеет габариты обыкновенного домкрата. Легко изменяется и становится твердым, превращаясь в способ для буксировки.

Если рассматривать жесткое крепление с гибким соединением, то у первой есть большое количество преимуществ:

  • При использовании жесткого крепления, расстояние между автотранспортными средствами всегда будет оставаться одинаковым.
  • При таком виде транспортировке требуется только один водитель тягача, с невысокими квалификационными требованиями.
  • Этот вид перевозки является самым безопасным.
  • Такой вид буксировки можно применять постоянно. В негативные погодные и дорожные условия, в большом потоке автомобилей и разнообразных неисправностей.
  • Доступная стоимость средства.

Когда не стоит браться за буксировку на жесткой сцепке?

Быть тягачом автомобиля с большим весом, лучше на мягкой сцепке. Самый лучший вариант это отказаться от данного вида буксирования, но в ситуации, когда другого решения нет, примените непосредственно трос с мягкой сцепкой.

При этом тормозная система у буксируемого транспортного средства будет работать самостоятельно.

Если перевозка будет происходить посредством жесткого крепления, то последуют периодически толчки сзади, что может привести к плачевным результатам.

Существуют еще некоторые причины для отказа в отгоне на твердой сцепке:

  • У водителя тягача довольно маленький опыт вождения автомобиля.
  • Транспортное средство сильно повреждено, испорчены колеса или другие важные характеристики.
  • Автомобиль, который надо отогнать, очень тяжелый и ли имеет большие габариты. Вследствие чего есть большая вероятность, что он испортит тормозную систему у тягача.
  • Если буксир имеет автоматическую коробку передач, и не имеет возможности регулировать сцепление.
  • Невозможно надежно установить сцепку, остается вероятность ее потери по дороге следования.

Водителю самому необходимо принять решение об использовании одного из способа транспортировке транспортного средства. Если транспортировка способна доставить сложности или причинить технический вред автомобилю, следует отказаться постараться решить ситуацию другими методами. Самым лучшим способом в этой ситуации будет вызвать эвакуатор и отправить поврежденное или неисправленное ТС в направлении, которое необходимо.

Подготовка к буксировке транспортного средства

Рассмотрим алгоритм действий при подготовке к буксировке.

  • Нужно оценить вес автомобиля. Тягач должен быть тяжелее машины, которую требуется оттащить.
  • Жесткое крепление должно подходить по креплению и грузоподъемности буксируемого автомобиля.
  • Водитель буксировщика нужно проверить, как натянуты ремни и наличие охлаждающей жидкости. При транспортировке, если не будет хватать жидкости, двигатель может перегреться.
  • До транспортировки водителям нужно договориться о сигналах, которыми они будут сообщать друг другу нужную информацию.
  • У водителя тягача обзор заднего вид должен быть хороший, что позволит контролировать передаваемые сигналы.

Транспортировка автомобиля на жесткой сцепке

Самый трудный момент — старт буксировки:

  • Автолюбитель транспортного средства, который буксирует, должен удостовериться, что автомобиль снят с ручного тормоза, и проверить включена ли передача.
  • Шофер тягача должен начать движение на низкой передаче.
  • Автомобиль необходимо приводить в движение медленно и без рывков тянуть за собой буксир.
  • До переключения передачи, необходимо набирать скорость максимально долго.
  • Переключение передач должно происходить с максимально высокой скоростью. Это позволит свести к минимуму потерю в скоростях.
  • Двигатель тягача должен работать при высоких оборотах.
  • На буксируемом транспорте необходимо включить аварийную сигнализацию. Если она неисправна, то потребуется на багажник прикрепить аварийный знак.
  • Необходимо медленно и плавно перестраиваться и тормозить. Обязательно следует удостовериться, что две машины смогут проехать в определенных условиях, например, под светофор.
  • При перевозке нагрузка на движок возрастает. Поэтому необходимо постоянно следить за температурой охлаждающей жидкости.
  • В основном в автомобилях система торможения и управление руля связано с работой движка. Они не будут работать при отключении двигателя. Из-за этого для торможения понадобится нажимать на тормоз гораздо сильнее и для поворота потребуется больше усилий.

Особенности буксировки автомобиля с автоматической коробкой

Правила для легковых автомашин распространяются и на автомобиле с автоматической коробкой передач (АКПП). Но при этом существуют свои особенности и правила.

Рассмотрим почти одинаковые ситуации:

  • Тягачом вступает автомобиль с автоматической коробкой передач и тянет другую машину.
  • Транспортное средство тянет автомобиль с АКПП.
  • Затруднение буксировки автомобиля с АКПП происходят из-за принципа работы. При неработающем двигателе не функционирует масляный насос, а конструкция АКПП работает. Происходит нагрев, а охлаждения нет.

Автомобиль с АКПП используется в узком спектре нагрузок. Эти характеристики нужно учитывать, если собираетесь буксировать автомобиль с автоматической коробкой передач.

Буксировка автомобиля с автоматической коробкой

В руководстве по использованию автомобиля прописан способ, с помощью которого разрешена транспортировка сломанного автомобиля. Если в руководстве указанно, что транспортировка возможна только на эвакуаторе, то таким способом и надо воспользоваться.

Если вы все-таки решили буксировать транспортное средство при помощи сцепки, то алгоритм действий следующий:

  • Необходимо проверить трансмиссионную жидкость в коробке.
  • Разблокировать рулевое управление, это можно сделать путем поворота ключа зажигания.
  • Рычаг переключения коробки поставить на нейтральное положение.
  • Скорость должна быть не выше 50 км/ч, а расстояние не больше 50 км.
  • Необходимо контролировать нагрев трансмиссионной жидкости, если требуется останавливаться, чтобы охладить ее.

Если нужна транспортировка на большее расстояние, то необходимо вызвать эвакуатор.

Тягач автомобиль с АКПП

  • Автомобиль, который тянут, должен быть меньшего размера тягача.
  • Скорость при движении не должна превышать 40 км/ч.
  • Ручку в коробке поставить на пониженную передачу.
  • Применить только жесткое крепление.

Транспортировка автомобилей с полным приводом, возможна, только с применением эвакуатора.

Как выбрать жесткую сцепку?

В настоящее время в магазинах предлагается огромный ассортимент разнообразных жестких сцепок:

  • При оплате требуется удостовериться, что сцепка подойдет для вашего транспортного средства по тоннажности.
  • Нужно решить какая конструкция вам больше подойдет – усложненная или простейшая. От этого выбора будет зависеть, понадобится ли вам вызывать эвакуатор, или вам смогут помочь проезжающие автомобили.
  • Необходимо определиться с размером, и проверить помещается ли система в багажник, прежде чем ее купить и насколько много места она занимает. В данный момент существует система телескопического выдвижения, она позволяет сделать жесткую сцепку минимальных габаритов.
  • Существует разнообразная цена. Все зависит от толщины вашего кошелька.
  • Сцепку можно изготовить самостоятельно. Она будет точно подходить под ваши размеры и соответствовать всем характеристикам.

Вызов эвакуатора

Если ситуация не отвечает условиям перевозке автомобиля на жестком креплении, даже если эта сцепка лежит у вас в багажном отделении, лучше заказать эвакуатор. Необходимо записывать в книжку для записей подобного рода телефоны.

Если у вас нет номера, позвоните в экстренную службу.

Для того чтобы не было повода использовать сцепку необходимо следить за автомобилем. Проходите ТО в положенное время и проверяйте машину, перед тем как выехать на дорогу.

Бесплатная консультация юриста

autojurist911.ru

Сцепные устройства локомотивов. Их разновидности и конструкция

Сцепное устройство - механизм для соединения частей подвижного состава между собой. Дизайн и удобство сцепных устройств являются немаловажными составляющими для максимально простого и гибкого сцепления вагонов между собой. На постере - ICE3 со сцепкой Шарфенберга.

Сцепные устройства можно разделить на следующие категории:

  1. Ручные
  2. Автоматические
  3. Многофункциональные сцепные устройства

Ручные сцепные устройства

Буфер и цепь


Стандартная сцепка на железных дорогах, следующих британской традиции. Впервые стала применяться на Ливерпульской и Манчестерской Железной дороги в 1830 годах. Эти устройства были позаимствованы с трамваев. Вагоны соединены между собой с помощью крюка, на который накидывается цепь и затягивается, и пружинных буферов, чтобы вагоны были на определённом расстоянии и мягко соприкасались при торможении. В Великобритании этот вид сцепки называют винтовым соединением. Самые первые буферы были просто расширениями рамы вагона, но более современными являются пружинные буферы.

Этот вид сцепки - все еще стандарт в европейских странах (кроме бывшего Советского Союза, где используется автосцепка СА-3).

Канал и булавка

Данное сцепное устройство было оригинальным методом сцепки, используемым на североамериканских железных дорогах. После перехода большинства железных дорог на полуавтоматические устройства Janney, канал и булавка остались только на железных дорогах лесоводств.

Сцепное устройство состояло из подобного трубе продолговатого корпуса, и одного большого звена цепи, так называемой булавки, которая вставлялась в корпус одного и второго вагона и фиксировалась специальным штырём. Во время сцепления вагонов железнодорожник должен был стоять между вагонами, и направлять булавку в паз корпуса вагона. Как только вагоны соединялись, рабочий вставлял штырь в специальное отверстие в корпусе и фиксировал булавку на месте. Эта процедура была очень опасна, и многие работники теряли либо пальцы, либо целые руки, если не успевали соединить всё вовремя. Ещё многие были либо раздавлены между вагонами.

Этот метод сцепки был неудовлетворительным из-за таких причин:

  1. Слишком свободная связь между вагонами, они болтались как хотели при недостаточной прочности самого соединения.
  2. Не было стандартизации по габаритам\положению сцепок. Многие рабочие часами возились, чтобы соединить вагоны, сцепки которых не соответствовали друг другу по высоте.
  3. Необходимость находится между движущимися вагонами при процессе сцепки подвергала людей смертельной опасности с частыми травмами и летальными исходами.
  4. Детали сцепок часто воровали на металлолом, что приводило к постоянным затратам на новые запчасти.
  5. В последствии на железных дорогах стали использовать составы, которые были слишком тяжёлыми для данной сцепки.

Сцепка Альберта

Чтобы избежать проблем с травмоопасностью, Карл Альберт, тогда директор компании «Krefeld Tramway», разработал в 1920-х годах своё сцепное устройство. Сцепляемые вагоны толкались друг к другу. С помощью специального крепления оба сцепных устройства были строго зафиксированы друг напротив друга, что исключало необходимость в рабочем который направлял бы сцепки друг на друга. Данный тип сцепки получил распространение на узкоколейных и трамвайных дорогах.

В течение 1960-х большинство городов заменяло эти сцепки на автоматические. Но даже в современных вагонах сцепки Альберта установлены как запасные и буксировочные.

Норвежская система сцепки

Норвежская сцепка («мясной крюк») состоит из буфера с механическим крюком, который заскакивает в паз в буфере другого вагона. Так же может также быть U-образный фиксатор на противоположном буфере, который закреплен поверх крюка. Эта сцепка встречается только на колеях 1067 мм и 1000 мм или меньше, таких как остров Мэн, Западные австралийские правительственные Железные дороги, Железная дорога Ffestiniog и валлийская Горная Железная дорога, Танзания. Данная система помогает проходить большие кривые, что является преимуществом на узкоколейных дорогах.

На железнодорожных линиях, направление вагонов всегда в одну сторону, крюк может находиться только на одной стороне вагона, а паз на второй.

Данный тип сцепки не особо прочный, и может быть дополнительно усилен цепями.

Не все норвежские сцепные устройства совместимы друг с другом, поскольку они варьируются по высоте, ширине, и расположению крюков на вагонах.

Радиальная сцепка

Две версии радиальных сцепных устройств использовались в Южной Африке. Одна из них – сцепка Джонстона, обычно известная как колоколообразная сцепка канала и булавки, была представлена в 1873 году и была подобна в эксплуатации системе канала и булавки, но была колоколообразной. Другая система была представлена в 1902 году и подобна норвежской, но так же являющаяся колоколообразной.

Сцепка Джонстона впервые была применена на Мысе Доброй Надежды в 1873 году, после учреждения компании «Cape Government Railways (CGR)» в 1872 году и решения правительства Мыса расширить железные и преобразовать их из 1435 в 1067 мм.

Данная система сцепки так же была опасна, как и обычная сцепка канала и булавки. Джонстонские сцепки постепенно начинали заменяться на южноафриканских Железных дорогах с 1927 года, но не на узкоколейном подвижном составе. Все новые поезда были снабжены суставными сцепками AAR. Переоборудование всего парка на новые сцепные устройства длилось до конца 1950-х годов.

Сцепка «колокол и крюк»

Это устройство аналогично норвежскому. Радиальное сцепное устройство с крюком над буфером. Чтобы предотвратить разъединение, корпус снабжён специальным крепежом для крюка.

Автоматические сцепные устройства

Сцепное устройство «Janney», позже сцепное устройство Master Car Builders Association (MCB).  Так же известно как суставное сцепное устройство. AAR/APTA TypeE, TypeF и TypeH – все совместимые между собой виды сцепных устройств, отличающиеся типом вагонов, на которые устанавливаются.

Суставное сцепное устройство «Janney» было изобретено человеком по имени Eli H. Janney, который получил патент на него в 1873 году.
В 1893 году, удовлетворенный, что данное автосцепное устройство удовлетворяет требованиям железной дороги и является безопасным, Конгресс США принял закон «Railroad Safety Appliance Act»(закон об организации безопасности на железных дорогах).В период между 1877 и 1887 годами, приблизительно 38% всех несчастных случаев на железной дороге были при выполнении операций сцепок и расцепок. После внедрения автосцепок процент несчастных случаев при сцепках\расцепках упал до 4%.

Когда эту сцепку выбрали как североамериканский стандарт, было 8000 запатентованных альтернатив на эту должность стандарта. Единственный значительный недостаток – необходимость иногда выравнивать вручную сцепное устройство.

Сцепка «Janney» используется в США, Канаде, Мексике, Японии, Тайване, Австралии, Новой Зеландии, Южной Африке, Саудовской Аравии, Кубе, Чили, Бразилии, Китае и в других странах.

Сцепка автоматическая СА-3

Российское сцепное устройство СА-3 аналогично устройству «Janney», но не совместимо с ним. Данное сцепное устройство было представлено после второй мировой войны и применяется на всём постсоветском пространстве.
Так же оно применяется в Швеции на «Iron Ore Line»и нормальной колее в Иране.
Подробнее о данном сцепном устройстве в соответствующей статье.

Многофункциональное сцепное устройство

Многофункциональные сцепные устройства являются полностью автоматическими, которые соединяют вагоны не только механически между собой, но и соединяют тормозную систему и электрические магистрали. Большинство поездов, снабженных данным типом сцепки –  пассажирские составы местного сообщения с системой СМЕ.

Есть несколько различных вариантов данного сцепного устройства, например сцепка «Scharfenberg», WABCO N-Type, различные гибриды суставных сцепных устройств, такие как Tightlock (используются в Великобритании), Wedgelock, Dellner, BSI, (Bergische Stahl Industrie) и Schaku-Tomlinson.

WABCO N-Type

Сцепное устройство WABCO N-Type изначально было разработано для экспериментальной системы Skybus в Питтсбурге (модель n- 1). Обновленная модель n-2 большего размера была применена на новых скоростных составах "Airporter" на Кливлендской линии. Модель n-2 хорошо подходила для прохода кривых из-за большого радиуса колебаний. Данная модель не подходила для магистральных составов. Первые образцы модифицированной сцепки применили в 1968 году на составе UAC TurboTrain с 228 электрическими контактами и ЕВС Budd с 138 контактами. Начиная с 1970-х модели N-2-A были адаптированы ко всем составам серий «Silverliner», «NJT Arrow». N-2 также использовалась компанией «PATCO Speedline», но была заменена из-за проблем с электрическими контактами.

Сцепка Шарфенберга

Сцепное устройство Шарфенберга (Scharfenberg) (на немецком: Scharfenbergkupplung или Schaku), является основным видом автоматической сцепки, используемой на данный момент. Разработанная в 1903 году Карлом Шарфенбергом в Königsberg, Германия (сегодня Калининград, Россия). Это устройство лучше кулачковых сцепных устройств благодаря полностью автоматической сцепке и расцепке, включая пневматические и электрические цепи. Однако нет никакого стандарта для размещения электропневматических связей, поэтому каждый производитель размещает электрические и пневматические контакты по своему. Основной недостаток данной сцепки – низкий тоннаж. Данная сцепка не подходит для грузовых перевозок.

Маленькие воздушные цилиндры, действующие на вращающиеся головки сцепки, гарантируют сцепление между вагонами без необходимости сцепляться на относительно большой скорости. Присоединение можно выполнять на скорости менее 3 км\ч. Максимальный тоннаж менее чем 1000 тонн.

Сцепное устройство Томлинсона.

Сцепное устройство Томлинсона было разработано Ohio Brass Company для общественного транспорта, но в конечном счёте использовалось только на магистральных железных дорогах. Оно состоит из двух металлических квадратных крюков, которые соединяются друг с другом в квадратной раме. Начиная с процесса разработки, данное устройство было перекуплено WABCO. Данное сцепное устройство широко используется в Северной Америке на рельсовом городском транспорте.

Сцепное устройство «Dellner»

Шведское сцепное устройство Dellner, является модификацией сцепки Шарфенберга. Запатентованная технология абсорбции D-BOX позволяет сцепляться на скоростях до 15 километров в час без повреждений и до 36 километров в час с повреждениями, но с возможностью дальнейшей эксплуатации вагонов. Запатентованная система D-REX обеспечивает высокоскоростной Интернет на скорости 100 мегабит/с.

Сцепное устройство «Shibata»

Японское сцепное устройство - изменение сцепки Шарфенберга, которое было разработано инженером Japanese Government Railways (JGR) Мэмору Шибэтой в 1930-х годах для электропоездов. Это стандартный тип сцепки для всех пассажирских поездов в Японии, а также на пригородных поездах и поездах метро в Южной Корее.

На поездах Синкансена используют изменённую версию данного сцепного устройства, разработанного компанией «Sumitomo Metal Industries» в 1960-х годах, которая имеет более близкое сходство с сцепкой Шарфенберга, чем со сцепным устройством Shibata.

Двойная сцепка и вагоны – «барьеры»

Иногда вагоны с разными типами сцепных устройств должны быть соединены между собой. Это может быть необходимо по разным причинам. Существуют 2 варианта реализации данной задачи:
  • Использовать вагон – «барьер».
  • Использовать адаптеры.
Только некоторые виды сцепных устройств могут присутствовать одновременно на вагоне.

В Британии можно встретить данный вариант двойной сцепки. Цепь +  кулачковая сцепка

Есть специальные так называемые вагоны –«барьеры». Это вагоны, имеющие на одном конце один вид сцепки, а на другом конце – другой вид, таким образом позволяет совмещать в одном составе различные типы сцепок.

Так же существуют различные адаптеры, которые могут присоединятся к сцепным устройствам при необходимости, позволяя тем самым менять сцепное устройство, когда нужно и быстро.

base-road.ru
