Автомобильный кран (автокран): характеристики и применение

Сегодня во всем мире пользуются широкой популярностью автокраны, соединившие в себе превосходную маневренность, хорошую проходимость и высокую грузоподъемность. Автомобильные краны незаменимы во многих видах погрузочных или монтажных работ, где применение традиционной техники не представляется возможным.

Отличительные особенности автокранов

Автомобильным краном называют самоходную грузоподъемную технику, оснащенную стреловым оборудованием. Она обладает высокой устойчивостью, и может перемещаться самостоятельно, преодолевая подъемы до 20 градусов, без установки специальных путей. Функции автокрана заключаются в подъеме и перемещении грузов с учетом допустимых технических характеристик.

Автокраны базируются на шасси грузовых автомобилей или на специально сконструированные платформы автомобильного типа.

Особенности автокранов заключаются:

  • в маневренности и автономном передвижении на рабочем участке;
  • возможности быстрой разборки или сборки крана и подготовки эксплуатационной площадки;
  • быстрой замене стрелы в зависимости от вида работ;
  • небольших габаритах, позволяющих перевозить их по железной дороге без разборки;
  • значительной скорости передвижения, помогающей свободно перемещаться в потоке автомобилей;
  • возможности управления краном и его передвижением одним человеком.

Устройство автомобильного крана

Конструкция самоходного крана представляет собой соединение поворотной и неповоротной частей, состоящих из несущих металлических рам, гидравлических и механических узлов.

Конструкция платформы

Поворотная часть состоит из: поворотной платформы;

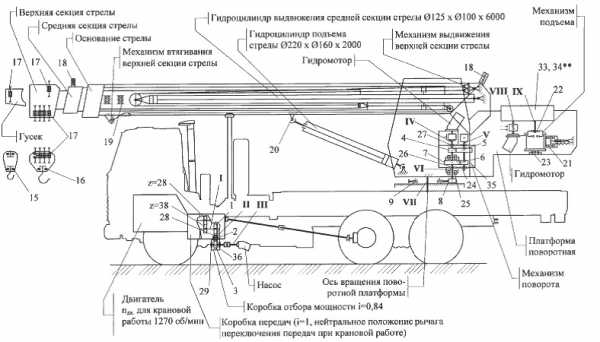

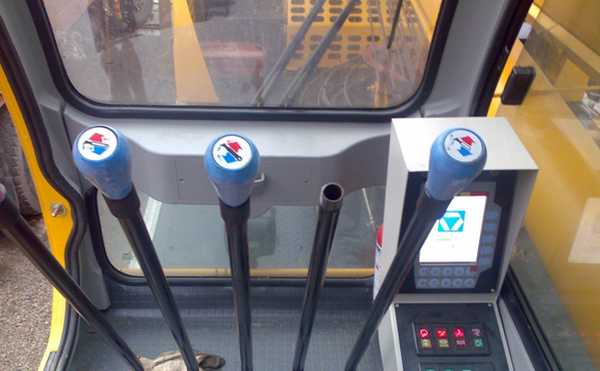

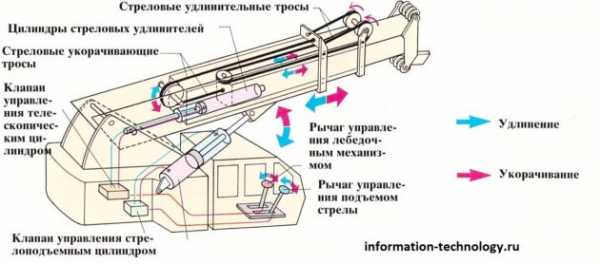

Устройство и органы управления автокрана

  • механизма поворота;
  • телескопической стрелы;
  • гидроцилиндров;
  • подъемной лебедки;
  • гидроаппаратуры, оснащенной трубопроводами;
  • кабины управления краном;
  • противовеса и системы безопасности.

Неповоротная часть образована:

  • сварной пространственной конструкцией с прикрепленной к ней опорной рамой с аутригерами;
  • шасси;
  • приводом насоса;
  • гидроаппаратурой.

Вращение башни и передача нагрузок между двумя частями обеспечивается опорно-поворотным механизмом.

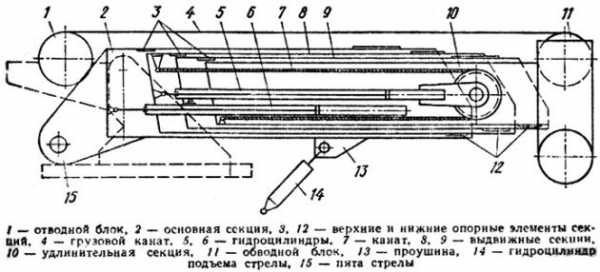

Снижение и уменьшение стрелы

Типы ходовой части

Шасси автокранов бывает двух типов. К первому типу относятся классические шасси грузовых машин, на которые после небольшой доработки устанавливается опорная рама. При работе крана вся нагрузка принимается крановой рамой и гидравлическими опорами. Для среднетоннажных автокранов используются шасси отечественных грузовиков КАМАЗ, УРАЛ, и зарубежных IVECO, VOLVO.

При превышении допустимых нагрузок в их несущих рамах возникают трещины, поэтому для автокранов с большой грузоподъемностью оптимальным вариантом является второй тип шасси. Он представлен специальными конструкциями, изготовленными под определенную модель крановой техники. Они характеризуются повышенной проходимостью, но большими габаритами.

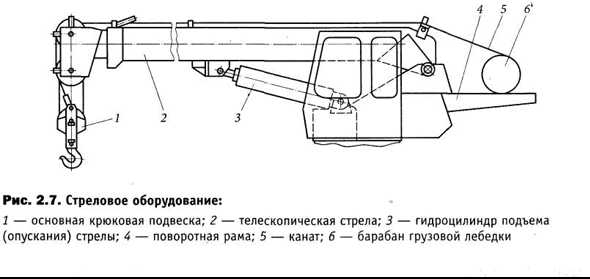

Стреловое оборудование

Основным узлом рабочего оборудования самоходного крана является:

  • комплект, состоящий из башни, стрелы и гуська;
  • канатно-блочной системы;
  • грузозахватных механизмов.

Существует три вида стрелы.

Стрелы-телескопы с жестким подвесом. Они изготовлены из стальных конструкций, соединенных в несколько секций. Выдвижение секций стрелы обеспечивается гидроцилиндрами или канатным механизмом. Возможно и их сочетание. Дополнительные гуськи, удлиняющие стрелу, позволяют увеличить рабочую зону крана при условии снижения его грузоподъемности.

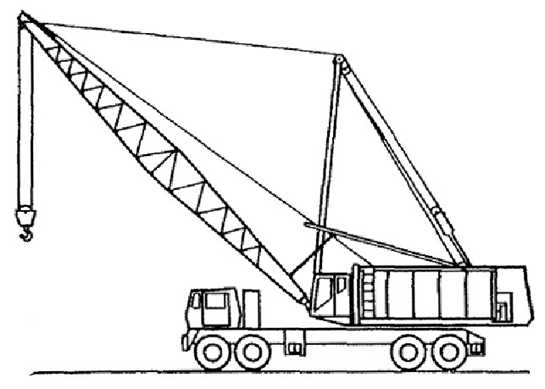

Решетчатые стрелы, оснащенные гибким подвесом. Они легче и более устойчивы к ветровой нагрузке. Однако из-за габаритов и сложной системы выдвижения стрелы применяются редко.

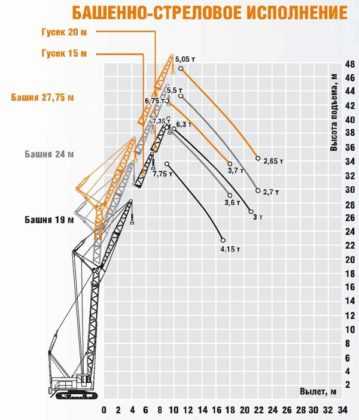

Башенно-стреловое исполнение. Подобная конструкция обладает наибольшим подстреловым пространством, так как представляет собой вертикальную башню, к концу которой прикреплена стрела. С помощью шарниров стрела может менять угол наклона

Важной особенностью стрелового оборудования является возможность замены одного вида стрелы другим. В основной рабочий узел входят и грузозахватные устройства и механизмы.

Количество и типы приводов

По количеству приводов автомобильные краны можно разделить на две группы:

  • машины на основе одномоторного привода, в которых двигатель приводит в движение рабочие механизмы;
  • основанные на многомоторном приводе – в них для каждого узла имеется отдельный двигатель.

Автокраны отличаются и типом привода:

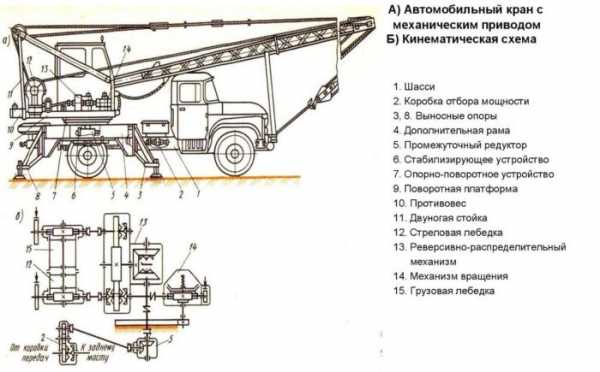

Автокран с механическим приводом

  • в моделях на механическом приводе энергия от двигателя передается рабочим механизмам при помощи трансмиссии;
  • при электрическом — передача энергии происходит через генератор;
  • в гидравлическом приводе используется механическая энергия от гидронасосов;
  • в комбинированном приводе используется сочетание разных принципов, например, электрического и гидравлического питания.

Из всех типов привода наиболее удобным и компактным считается гидравлический. Его единственным недостатком является низкий КПД. Электрический привод выгоден возможностью получения питания от внешней сети, что позволяет:

  • повысить моторесурс установки;
  • облегчить выполнение работ при низких температурах;
  • снизить эксплуатационные расходы.

Технические характеристики

Основными параметрами, влияющими на выбор того или иного автокрана, являются следующие показатели.

Грузоподъемность (г/п). Она определяется наибольшей допустимой массой груза, на которую рассчитана данная модель, с учетом ее съемных частей. Специальный ограничитель не позволяет превышать допустимую нагрузку, а специальная схема позволяет рассчитать грузоподъемность крана с поправками на реальные условия работы.

Грузовой момент. Один из самых важных параметров, характеризующий эксплуатационные возможности техники. Он рассчитывается умножением показателя г/п на вылет стрелы.

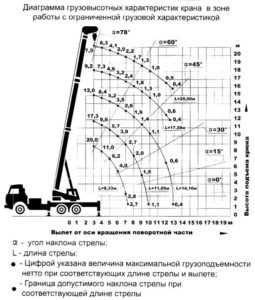

Диаграмма грузовысотных характеристик крана в зоне работы с ограниченной грузовой характеристикой

Высота подъема. Она различается в зависимости от вылета и вида стрелы.

Скорость посадки крана. Показывает, с какой минимальной скоростью кран производит плавное опускание грузов при монтажных работах.

Транспортная скорость машины. Этот параметр позволяет определить возможность оптимального использования крана на разных участках работ. От его скорости зависит и производительность техники.

Зона охвата. Свидетельствует о технических возможностях крановой установки на разных видах работ.

Габариты. От них зависит маневренность машины, возможность работы в стесненных условиях и перевозки в собранном виде по железной дороге.

Диапазон температур. Показывает возможности применения автокрана в различных климатических условиях.

Среди основных параметров указываются также модель шасси и мощность двигателя.

Популярная модель

Одной из самых востребованных моделей кранов является КС-55722 Юргинского машзавода, с колесной формулой 6х6. Его параметры указывают на прекрасные эксплуатационные качества автокрана:

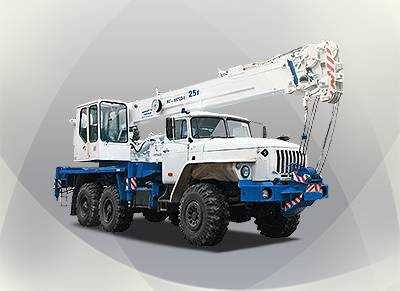

Автокран КС-55722

  • г/п – 25 т;
  • грузовой момент – 80 т/м;
  • высота подъема груза с применением телескопической стрелы – от 8,4 до 20,5 м, а с гуськом – более 27 м;
  • скорость посадки – от 0,2 до 18 м/мин.;
  • скорость передвижения – 60 км/ч;
  • зона охвата — 290 градусов;
  • диапазон температур — от -40 до +45 градусов.

Сфера применения

Благодаря своим техническим особенностям автокраны имеют широкий спектр применения:

Назначение автомобильного крана

  • в качестве строительной техники при возведении стен, монтажных работах;
  • прокладке трубопроводов и других инженерно-технических коммуникаций;
  • для погрузочно-разгрузочных целей;
  • на дорожных или коммунальных работах;
  • при сооружении мостов;
  • аварийно-спасательных мероприятиях;
  • в стесненных городских условиях;
  • для работ в труднодоступных районах;
  • при необходимости применения на разобщенных территориально объектах.

Популярные марки

На российском рынке представлены отечественные и зарубежные модели автокранов, отличающиеся высокими эксплуатационными характеристиками. Зарубежная техника известна своим качеством, высокой производительностью и новейшими технологическими особенностями. Лидируют по популярности марки:

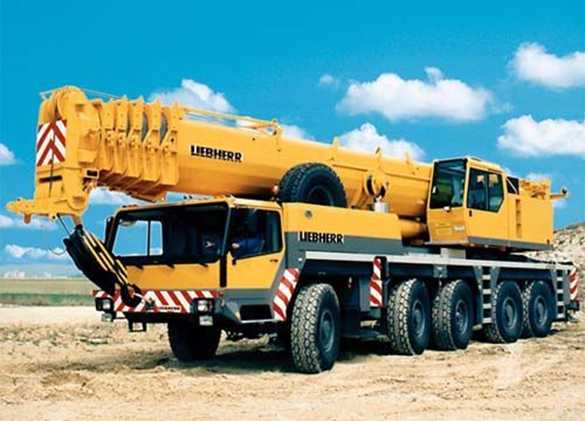

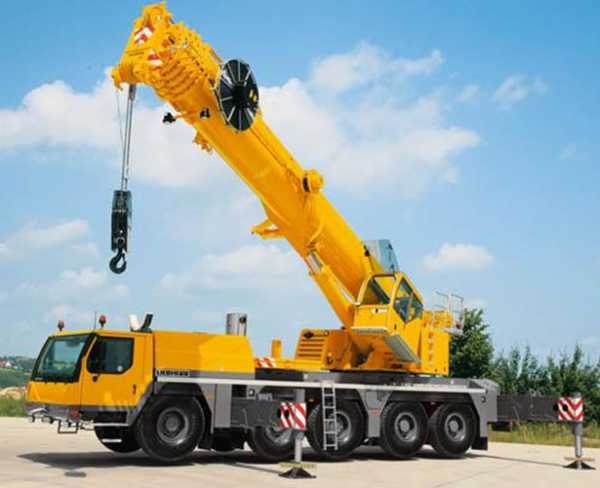

  • Liebherr – знаменитые немецкие краны, работающие в любых климатических условиях, г/п 25-500 т;

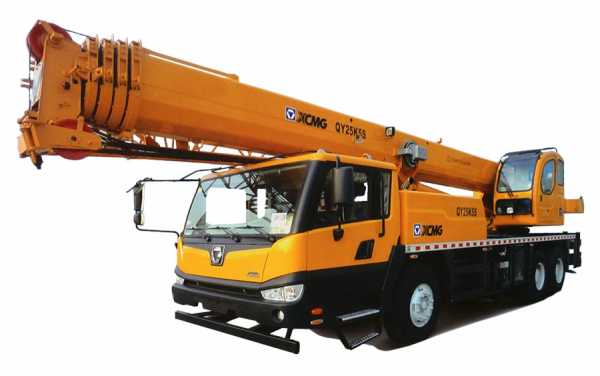

  • китайская марка XCMG выпускается с использованием немецких технологий, г/п 8-200 т;
  • Grove – одна из лучших американо-немецких марок, г/п 14-500 т;
  • Terex-Demag – китайский бренд, известный компактностью и безопасностью, г/п 40-1000 т.

Несмотря на высокую конкуренцию, российская грузоподъемная техника пользуется не меньшей популярностью, благодаря адаптированности к местным условиям и комфортным для заказчиков ценам. Среди самых популярных можно выделить российские марки:

  • «Галичанин» с гидравлическим приводом и г/п от 15 до 30 т, выпускаются на базе КАМАЗ, ЗИЛ;
  • «Углич» на основе КАМАЗ и МАЗ, г/п 14-20 т;

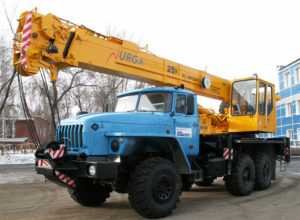

  • «Юргинец» на шасси УРАЛ, с полным приводом, одна из лучших моделей в условиях бездорожья;
  • «Клинцы» на базе ЗИЛ, МАЗ, г/п 8-15 т;
  • «Ивановец» на шасси УРАЛ, КАМАЗ, БАЗ, г/п 16-100 т.

Современные автомобильные краны характеризуются не только превосходными эксплуатационными качествами, но и высокой степенью безопасности, экологичностью и прекрасным дизайном.

Видео по теме: Автокраны на базе вездеходных шасси

avtokrany.guru

Чем удобны автокраны и какие виды автокранов бывают

При ремонте, различных погрузочных либо разгрузочных видах работы сложно обойтись без приспособления, которое сможет выполнить такие тяжелые работы. Именно в таких случаях незаменимым станет автокран.

Если вы думаете над тем, стоит ли приобретать автокран, если он нужен лишь в разовое пользование, то эту проблему поможет решить аренда автокранов.

Чем же удобен автокран, почему при подобных задачах стоит обратиться именно к нему?

  • Ну, во-первых, использования автокрана достаточно выгодное по финансовой сфере, ведь это мало затратный вид погрузки.
  • Оперативность также отличительная черта автокранов, ведь это возможность быстро и без лишних хлопот проделать нужную работу.
  • Если рассматривать вопрос дополнительных затрат, то сюда можно отнести отсутствие необходимости монтажа и демонтажа.
  • Также стоит отметить, что благодаря широкому выбору видов автокранов и их характеристикам можно легко подобрать наиболее подходящий для вашей работы.

Как выглядит автокран, что это за конструкция? Автокран – определенная установка, для разгрузки используется кран, а ходовую часть составляет автомобильное шасси. Стрела типа консоль выполняет основные функции, а сама установка самоходного типа.

Основные факторы, с которыми стоит определиться при покупке автокрана

Перед тем как идти в магазин либо заказывать автокран стоит окончательно определиться с необходимыми для вас характеристиками и функциями, либо же вы рискуете переплатить за него. Не забывайте, что есть возможность даже арендовать кран. Если вы решили грузить большие и тяжелые материалы, то правильно подобранный кран поможет вам с этим, ведь возможности крана 16 тонн в аренду также можно взять.

Для детального изучения вопроса выбора автокрана стоит ознакомиться с его классами.

  • Легкий автокран хорош для работ с грузом до 8 тонн;
  • Для более тяжелых, часто бетонных конструкций подойдет средний автокран;
  • Если ваш груз намного больше, до 30 тонн, то обратите внимание на тяжелый автокран.

Также, если рассматривать возможности грузоподъёмности автокрана, то можно обратиться к более детальной характеристике:

  • Если вы решили проводить работы на небольшой по территории площади, то отлично подойдет кран на 5 тонн, который монтируют, базируясь на японские машины.
  • Для погрузки/выгрузки автомобилей подойдет автокран для 14 тонн. Он базируется на МАЗ и тоже является малогабаритным. Но вот при его использовании стоит учесть, что вес самого груза не должен превышать 6 тонн.
  • Если работы проводятся в городе, то подходящим будет в применении автокран на 16 тонн.
  • Наиболее популярным среди автокранов является автокран на 25 тонн. Многим нравится то, что возможна дополнительная комплектация и длину стрелы также можно увеличить. Стоит обратить внимание, что габариты должны быть более 14 метров, а вес не больше 15 тонн.
  • При строительстве домов либо других объектов подходящим будет автокран на 32 тонны. Такая техника может поднимать груз буквально на высоту 46 метров.
  • Автокраны на 50 тонн предназначаются для крупных объектов, стройки дорог, мостов. Также они требуют много места.

Вы можете также столкнуться при выборе автокранов с вариациями в зависимости от электрического, механического либо же гидравлического приводов. Это значит, что есть различные составляющие.

Из выше перечисленного можно сделать вывод, что для удачного выбора при покупке или же аренде, как вы решите, автокрана стоит обращать внимания на его характеристики и цены, также можно проконсультироваться у специалиста перед приобретением, ведь именно правильный выбор техники – залог качественно выполненной ей работы.

fb.ru

Виды автокранов, характеристики и применение

Автокран выполняет львиную долю работ на строительных площадках. Без этой техники не получится найти ни одну крупную строительную площадку. Современное производство предлагает купить автокран разных типов и моделей, для перемещения, разгрузки/загрузки тяжелых и негабаритных грузов.

Если вы теряетесь в выборе и не знаете какой автокран купить, рекомендуем отталкиваться от таких характеристик, как тип привода, грузоподъёмность, вылет стрелы и габариты автокрана - на ограниченном пространстве это будет немаловажной характеристикой.

Автокраны отечественного производства

Рынок российских производителей обширный и выпускает качественные конкурентоспособные автокраны «Ивановец», «Галичанин», «Клинцы», «Челябинец», «Машека», и «Углич». О некоторых поподробнее.

«Ивановец» - грузоподъёмность от 16 до 100 тонн. Главными достоинствами автокранов такие характеристики, как: долгий срок службы, надежность, компактность.

«Галичанин» - грузоподъёмность от 25 до 110 тонн, славятся высокими скоростными характеристиками, уровню безопасности повышенной проходимости.

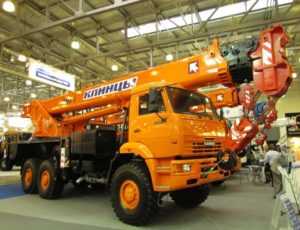

«Клинцы» - грузоподъёмность от 16 до 40 тонн. Стрела производится из гнутого гексагонального профиля. Автокраны этой марки пользуются спросом благодаря регулярному расширению модельного ряда.

Большегрузы

Большая грузоподъёмность от 6-ти до 10-ти размерных групп занимает нишу в 2,5% от доли рынка. Зарубежная техника занимает 3/4 автопарка от общего объёма

На модели данной грузоподъёмности монтируют разные прототипы и схемы монтажа крановой установки: башенные, с решётчатой стрелой, с прямым/обратным размещением крановой установки, телескопические, сцепные, сочленённые. Наибольшими прочностными характеристиками отличается телескопический механизм с Uобразным профилем.

Модели на пневмоходу, с решётчатой стрелой, представляет модификация КС5366 и 5-осный автокран КС8362Д. Похожие модификации КС8561 и КС8562 с решётчатой стрелой пригодны при эксплуатации в отдалённых или труднопроходимых местах на бездорожье. Модель автокрана КС8562, по отдельному заказу, можно доукомплектовать 25-метровой стрелой, которая позволяет управлять грузами весом до 40 тонн, на большой высоте 39 … 43 метра.

Краны среднего класса

Краны средней категории принято называть промежуточным звеном. Для этого есть несколько причин. Во-первых, вернулась популярность гусеничных кранов, произошло увеличение доли рынка автокранов грузоподъёмности выше средней. Во-вторых, краны этой категории постепенно заменяют гидроманипуляторы малой грузоподъемности.

В первую очередь, это обусловлено экономическими факторами. Российские шасси грузовых автомашин для монтажа крановых механизмов выгоднее и практичней узконаправленной монтажной базы. Для автомобильных хозяйств сподручней содержать унифицированную технику, совместимую с другим автотранспортом.

Для крупных объёмов работ требуется большой автокран, но такая необходимость возникает весьма не часто. Распространены работы на средних кранах, но они способны выполнять лишь мелкие задачи. Из всего этого следует, что итоговая цена этих категорий кранов практически не отличается. Немаловажен тот факт, что время от времени, краны средней грузоподъёмности используют для решения нецелевых задач, краны с большей грузоподъёмностью использовать для этого крайне сложно, так как для проезда по автодорогам общего пользования придётся оформлять специальное разрешение.

Исходя из сего этого производители кранов вышли из ситуации предлагая популярные среднетоннажные модели, которые пригодны для широко спектра задач. Строгие дорожные требования по осевой нагрузке автокрана вынуждают изготавливать его легким. При этом он должен обладать прочной стрелой, и иметь высокие характеристики грузоподъёмности. При всём этом он должен быть экономически выгодным для потребителя и иметь долгий срок эксплуатации.

Автокраны малого класса

Краны этой группы соответствуют первой и второй размерным категориям. В некоторых случаях их принято называть гидроманипуляторными установками, это зависит от ряда тех. характеристик, к примеру от типа привода, грузоподъёмности и т. д.

Основной разницей между автокраном и гидроманипулятором является механизм передачи силового потока, а также принимается во внимание полезная грузоподъёмность машины, которая не должна быть больше, чем 20-25 % от общей массы.

Исторические факты

Производство автокранов этого класса началось в первой половине ХХ века. Конструкция была простой, поэтому не обошлось без явных недостатков. Одним из них была грузоподъёмность, которая сильно зависела от мощностных характеристик базового шасси.

Производители всяческими способами старались устранить изъяны, пробовали применять электрические передачи от внешних источников. В попытках сделать крановую установку более мощной доходили до установки отдельного бензинового движка, также использовали дизельные и электрические устройства. Ситуацию помогла изменить послевоенная конверсия, во время которой производители начали уделять большее внимание к деталям, так к 1961 году для привода стрелы уже стали использовать гидроцилиндр.

Аналогичные модели зарубежных автокранов

На авторынке крановой спецтехники отчасти имеются и аналоги иностранных моделей . Если рассматривать модель Юргинсокго Машзавода КС-5871, то его эксплуатационные качества весьма выгодны в обработке грузов до семи тонн на ходу. Такая способность пригождается при выполнении монтажа, а также при ремонтных работах, в тесных условиях промышленных зон.

Не менее достойная модель в аналогичном сегменте это «Сокол СТ.2-2-40». Конструкция стрелы автокрана имеет повышенные прочностные характеристики, так как стрела с овальным профилем прочнее и легче, чем механизм стандартных стрел коробчатого сечения.

www.rnga.ru

Виды автокранов | Характеристики автокранов

В автокране совмещаются два вида техники — автомобиль и подъемный кран. Его легко подогнать к месту погрузки или разгрузки, мощный грузовик проедет по проселочной дороге и грунту строительной площадки. Работу водителя и оператора подъемника выполняет один человек. Все это позволяет сэкономить средства и выиграть время.

Автокраны существенно различаются своими характеристиками. При выполнении определенной задачи важен выбор наиболее подходящей модели спецтехники. Бывает, необходима консультация специалиста, но провести предварительные расчеты в силах любой мастер, ознакомившись с особенностями различных автокранов.

Характеристики автокранов

  • Грузоподъемность.
  • Вылет (длина) стрелы.
  • Высота подъема и глубина опускания.
  • Скорость движения груза.
  • Производитель и марка техники.
  • Габариты автомобиля.
  • Мощность двигателя.
  • Тип привода.

Основные параметры, грузоподъемность и вылет стрелы, зависят друг от друга. Стрелы теперь, как правило, телескопические, и могут выдвигаться на значительное расстояние. Чем длиннее стрела, тем меньший вес она в состоянии удерживать. К автокрану прилагается таблица, по которой быстро и наглядно определяют грузоподъемность при данном вылете стрелы.

Высота подъема груза и глубина опускания ниже уровня грунта тоже связаны с длиной стрелы. В расчетах необходимо учитывать, какую максимальную массу придется поднимать или опускать на заданную высоту (глубину).

От скорости движения груза зависит производительность техники. Мощный и быстрый кран совершает больше операций в течение часа или смены, и проведение работ ускоряется. Но аренда обойдется дороже.

В России и странах СНГ используют отечественные автокраны, и выпущенные в странах дальнего зарубежья. Спецтехника местного производства дешевле, легче поддается ремонту, неприхотлива к топливу и климатическим условиям. Зарубежная отличается большей надежностью до истечения гарантийного срока, обычно более комфортная, удобная и производительная при одинаковой мощности.

От размеров машины зависит ее способность подъехать к месту погрузки-разгрузки, развернуться на месте и проехать по узкой колее. На строительных площадках, особенно в городских кварталах, пространство часто ограничено, и габариты автокрана обязательно учитывают.

Мощность двигателя влияет на грузоподъемность и скорость работы. Привод бывает одномоторный и многомоторный, по типу используемой передачи — механический, пневматический, гидравлический, электрический.

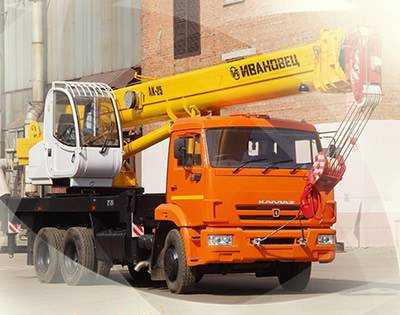

Кран Ивановец

Выпускаемый в России автокран Ивановец построен на шасси грузового автомобиля КАМАЗ, реже — других моделей (МАЗ, БАЗ). Сзади от кабины находится 4-колесная платформа, удерживающая массивную стрелу. Наиболее популярные в строительстве и промышленности краны грузоподъемностью 25 тонн, но производитель предлагает и гораздо более мощные, а также облегченные 14-тонные.

Кран Галичанин

В городе Галич Костромской области выпускают автокраны грузоподъемностью 25-110 тонн. Мощная техника смонтирована на базе КАМАЗ, Volvo, МАЗ или Урал. Вылет стрелы и высота вертикального подъема от колес достигают 20 метров, с телескопическим гуськом — более 30 метров. Скорость передвижения груза порядка 6 метров в минуту. Автомобиль способен ехать со скоростью 60 км/час. Его длина составляет 3.5-4 метра, ширина — около 2.5 метров, высота с опущенной стрелой соответствует требованиям ПДД.

Выбор автокрана

Для строительства частных коттеджей или погрузки-разгрузки пиломатериалов достаточно автокрана, поднимающего менее 14 тонн. Востребованы даже компактные 5-тонные, которые отличаются маневренностью. Стоимость их аренды минимальная.

В городе при строительстве многоэтажных домов, промышленных предприятий и торговых центров широко используют краны, поднимающие 14-25 тонн. Опытный крановщик быстро подает плиты перекрытий, стеновые конструкции и уложенный на поддоны кирпич на высоту в несколько этажей. Мобильность таких устройств достаточно высокая, машина успешно заезжает на площадку с улицы через ворота.

Автокраны максимальной грузоподъемности применяют при возведении объектов инфраструктуры: мостов, автомобильных и железных дорог. Стрела сверх-мощного крана удерживает и перемещает металлические конструкции весом в десятки тонн. Он пригодится и для подъема целых квартирных блоков из железобетона, стройка заметно ускоряется при использовании готовых ЖБИ.

Чем мощнее кран, тем длиннее стрела!

Только при возведении самых высоких зданий в крупных городах объективно необходим монтаж крана на рельсах. В большинстве случаев достаточно более мобильного и экономного автокрана, арендуемого посменно. За его исправность отвечает владелец, за выполнение работ — водитель-крановщик. Технику не нужно охранять ночью или держать в гараже, проходить техосмотры. Исключаются непрофильные расходы, застройщик может сосредоточиться на основной деятельности.

Аренда автокранов выгодна даже крупным, постоянно работающим компаниям в сферах строительства, промышленности, торговли, коммунального хозяйства. При временной работе альтернативы нет — затраты на покупку техники в собственность не окупятся. В аренду предлагают разные виды автокранов, и если один плохо подходит, на следующую смену приедет лучший.

vovdi.ru

Виды автокранов и их характеристики

Автокран — вид строительной техники, предназначенной для подъема и перемещения груза с помощью стрелы. Самоходная машина, оснащенная кабиной и грузоподъемным механизмом, незаменима при выполнении множества работ:

  • укладка дорог;
  • возведение мостов;
  • строительство и реконструкция домов;
  • монтаж освещения, рекламных объектов и т. п.

Выбор спецтехники необходимо осуществлять с учетом конкретных условий эксплуатации и характеристик крана.

Классификация автокранов

Виды автокранов и их характеристики настолько разнообразны, что можно выделить несколько классификаций, в зависимости от разных параметров.

Грузоподъемность

В данной категории принято рассматривать три класса техники.

  1. Малый класс (до 8 тонн). Легкие машины, востребованные для проведения работ на небольших территориях.
  2. Средний (до 50 тонн). Техника, подходящая для погрузки станков, автомобилей, а также для перемещения материалов на стройке.

  3. Большой. Тяжелая спецтехника (выше 50 тонн). Автокраны данной разновидности востребованы при крупном строительстве масштабных объектов (дороги, мосты).

Тип привода

Выпускаются машины с механическим (устаревший вариант), гидравлическим (работают от насосной станции) и электрическим (энергия вырабатывается генераторной установкой) приводами.

Вид шасси

Характеристики шасси влияют на мобильность и маневренность спецтехники.

  • Колесный ход. Обычно спецтехника комплектуется шасси МАЗ, Урал, БАЗ, КАМАЗ, ЗИЛ, что позволяет перемещаться к месту назначения со скоростью 60 км/ч.
  • Гусеничный ход. Автокран, имеющий такой тип шасси, обладает высокой проходимостью, но его скорость настолько мала, что доставка к месту назначения зачастую требует использования дополнительного транспортного средства.

Тип стрелы

Стрела — основной элемент крана, имеющий несколько разновидностей.

  • Телескопическая с жестким подвесом, состоящая из нескольких секций.

  • Решетчатая с гибкими стальными тросами. Сложная при монтаже, но имеет большую (по сравнению с телескопической стрелой) грузоподъемность из-за меньшего веса конструкции.

  • Башенная. Основная стрела выступает в роли опоры.

  • Оборудованная гуськом. Этот элемент конструкции, удлиняя основную стрелу, расширяет список возможных видов работ автокрана.

Количество моторов

Все механизмы одномоторной спецтехники управляются двигателем автомобиля. Многомоторные модели имеют несколько двигателей, каждый из которых отвечает за работу своего узла.

Выбор автокрана

При выборе спецтехники следует ориентироваться на типы автокранов и такие характеристики, как вылет стрелы, высота подъема крюка и возможность использования дополнительного оборудования (некоторые машины помимо крюка допускают использование сменного грейфера).

Автокран — достаточно дорогой вид транспортного средства, поэтому ошибочный выбор модели может губительно сказаться на бюджете предприятия. Поскольку ассортимент грузоподъемных машин разнообразен, то для оптимальной покупки лучше обратиться к специалистам, которые оценят условия эксплуатации спецтехники и подберут подходящий вариант.

Преимущества аренды автокранов

Аренда самоходного крана — простой и экономичный выход для любой компании:

  • не требуется выделение средств на обслуживание и длительное хранение спецтехники;
  • в любой момент возможен выбор из большого ассортимента машин, зарегистрированных в Ростехнадзоре;
  • менеджеры фирмы, сдающей краны в аренду, помогут подобрать оптимальную модель;
  • предоставляются услуги опытных водителей-операторов, имеющих необходимые допуски к проведению работ.

Компания «СтройТехМаш» предлагает арендовать строительную технику брендов Liebherr, Zoomlion, Manitex, Ивановец, Галичанин и др. по выгодным ценам. Все автомобили нашего большого парка регулярно проходят техосмотр и соответствуют заявленным техническим характеристикам.

kran4rent.ru

Описание, виды, производители, как выбрать

[singlepic id=91 float=left]

Чтобы добиться оптимизации финансово-экономических показателей крупные и средние строительные фирмы сегодня предпочитают иметь в собственном распоряжении такую спецтехнику.

Использование сегодня строительными компаниями собственных самоходных автокранов позволяет существенно повысить оперативность выполнения строительного подряда и снизить себестоимость строительства.



Содержание:

Описание моделей автокранов

[singlepic id=51 float=right]

На российском рынке строительной техники представлена такая спецтехника, как автокраны КАМАЗ производства отечественного гиганта грузового машиностроения, который в своем техническом классе конкурирует с еще одним монстром отечественной индустрии, таким как МАЗ автокран.

У этих автокранов технические характеристики совпадают по большинству наиболее принципиальных параметров.

Максимальная высота автокранов, представленных на современном рынке, составляет порядка 50 м. Грузоподъемность автокранов с такой длиной вылета стрелы достигает около 70 тонн.

Строительными компаниями, особенно ценится возможность всесезонной эксплуатации автокранов. На рынок поставляются автокраны по 50 тонн, в основном китайскими производителями.

В комплект поставки должнаобязательновходить инструкция к автокрану, в которой указаны все характеристики и описание модели, правила эксплуатации и другая необходимая информация.

[note]Установка автокранов малой и средней грузоподъемности возможна и на шасси грузовых автомобилей. Большинство современных моделей автокранов комплектуются механизмом для подъема строительных грузов гидравлическим приводом.[/note]

Виды автокранов

Классическим образцом гидравлического автокрана может считаться автокран SANY SPC-250. Кран этой же модели, но с грузоподъемностью до 35 тонн, SANY SRC-350 так же имеет стрелу с приводом гидравлического принципа.

Автокран XCMG QY70KS имеет грузоподъемность до 70 тонн. Для таких автокранов расход топлива полностью регламентирован особенностями эксплуатации, и в среднем превышает 30 литров дизельного топлива. Подробнее об автокране читайте здесь.

Автокран QY25K5S функционирует на платформе грузового автомобиля. Грузоподъемность этой модели составляет 25 тонн. Основу конструкции подъемного механизма для автокрана этой модели составляет стрела длиной 47,8 м.

Автокран SANY QY25C-1 имеет грузоподъемность до 25 тонн. Подъемный механизм состоит из телескопической стрелы. 5 секций позволяют, в зависимости от поставленной производственной задачи, поднимать строительные материалы и конструкции на высоту от 10,5 м. до 39,5 м.

Производители и поставщики автокранов

[singlepic id=61 float=right]

Среди таковых можно перечислить:

  • отечественные производители из Иваново и Набережных Челнов
  • белорусский МАЗ
  • производители из Китая и Южной Кореи

Автокран XCMG QY70KS грузоподъемностью 70 тонн китайского производства считается на современном строительном рынке рекордсменом по этой технической характеристике среди других автокранов.

Автокран ZOOMLION QY55V542 с грузоподъемностью 55 (тонн). Максимальная длина стрелы достигает 52,5 м. Полностью снаряженная масса модели составляет 41 тонну. Шасси грузовой платформы имеет колесную формулу 8х4. Используют этого великана в основном для работ по погрузке и разгрузке, а также на крупных строительных объектах.

Автокран ЗУБР КС-5574BY работает на шасси грузового автомобиля МАЗ-5340В2. Колесная формула шасси 4х2. Отличают эту модель особенности компактные размеры и маневренность при 25 тонн грузоподъемности. Шасси имеет колесную формулу 4х2.

Автокран ЗУБР КС-55727-А считается модернизированным вариантом автомобильного крана класса миди. Соответствует стандарту евро 4. Грузоподъемность 25 тонн.

Автомобиль бортовой с КМУ Tadano ZE503GHS произведен на платформе грузовика производства концерна Хюндай модели HD-170. Эта спецтехника оборудована ещё и функциональной установкой из крана манипулятора марки Tadano.

[note]У автомобиля есть возможность вместе с грузоподъемными работами перевозить грузы весом около 4 тонн на высоте почти 3 м. На максимальном вылете стрелы свыше 8 м вес перевозимого груза составляет 1,4 тонны.[/note]

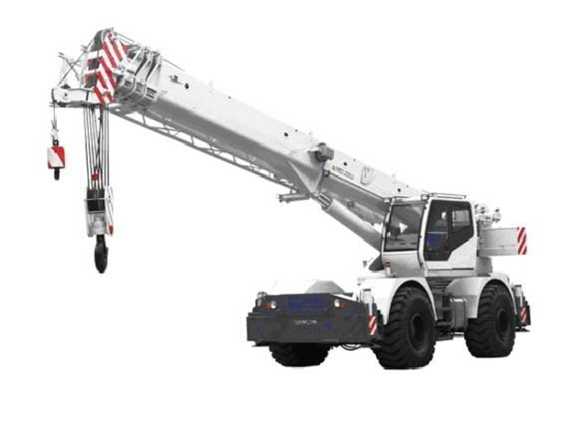

Кран Grove RT550E, это превосходная модель самоходного крана с грузоподъемностью 45 тонн, оборудованного подъемным механизмом с телескопической стрелой. Стрела телескопической конструкции состоит из 5 секций и выдвигается на высоту 39 м.

Кран SY5296THB 37 IIIB, это управляемая грузовая платформа с краном модели BJ5250JSQ. Формула шасси у этой модели 4×2. Величина грузоподъемности манипулятора составляет 3, 2 тонны. Шасси создано на базе Volvo FM400 с колесной формулой 6×4. Высота подъема груза составляет 37 м.

Тросовый КМУ PALFINGER IT 180 КМУ имеет грузоподъемность свыше 7 тонн и длину вылета стрелы почти 19 м.

Но не всегда есть возможность использовать автокраны, например, когда работы выполняются на малых территориях, в закрытых помещениях или при возведение зданий малой этажности.
С такими задачами успешно справляются автопогрузчики. Автопогрузчик SpX 1275 относится к категории дизельных автопогрузчиков, и способен поднимать груз до 7,5 тонн, на высоту 26 метров и узнать о нем можно из этой статьи.

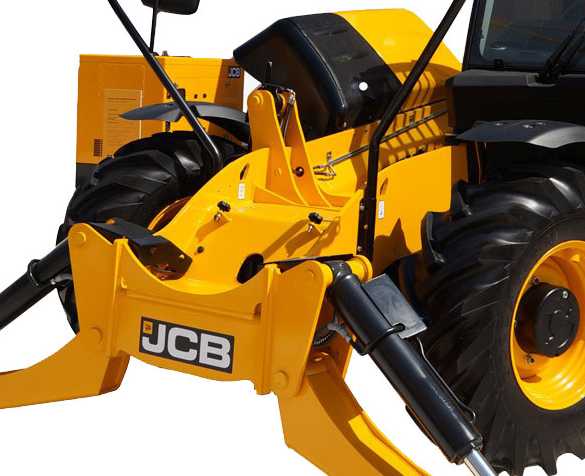

А легкий телескопический погрузчик JCB 540 170, имеет грузоподъёмность 4 тонны и максимальную высоту подъема 16,7 метров.

Критерии выбора автокранов

Среди представленных на российском рынке строительных кранов уже довольно длительный период времени пользуется популярностью автокран «Ивановец» отечественного производства. Главными техническими преимуществами для такой спецтехники, является её надежность и конкурентные цены, что играет не последнюю роль при выборе рабочих машин.

Среди самых принципиальных и необходимых характеристик автокранов находятся их грузоподъемность и длина вылета стрелы. Стандартным вариантом строительной техники является автокран 25 тонн, со стрелой 30 метров. Ярким примером таких кранов может считаться автокран liebherr.

Итогом экспертной оценки технических возможностей автокранов является определение покупателем следующих характеристик:

  • грузоподъемность
  • длина вылета стрелы автокрана
  • вес самого крана
  • колесная формула шасси
  • расход топлива

[note]Каждый потенциальный потребитель этой спецтехники обязан при её покупке учитывать собственные функциональные потребности, чтобы избежать её неэффективного использования на строительных объектах.[/note]

Похожие записи

sttexpo.com

Виды автокранов и технические характеристики, устройство стрелы и рабочее оборудование

Автокраны входят в группу стрелковых самоходных кранов и наиболее распространены среди всех представителей данной группы.

Краны собираются на шасси грузовиков, место их установки – передние и задние выносные опоры. Это делает автокраны устойчивыми в момент работы автокрана с грузами и увеличивает грузоподъёмность. Такие краны имеют возможность самостоятельного передвижения по грунту и преодоления подъёмов в пределах 20 градусов.

Автомобильные краны очень подвижны, благодаря чему быстро перемещаются на различные точки работы, находящиеся на расстоянии друг от друга. Железнодорожная транспортировка не требует разборки кранов, так как они не превышают габаритов транспорта железных дорог.

Классификация кранов по типу рабочей стрелы

Автокраны по типу стрелы существуют следующие:

  • башенно-стрелковый тип;
  • решётчатый, имеющий гибкий подвес;
  • телескопический, имеющий жёсткий подвес;
  • гуськом.

Рабочее оборудование

Основное оборудование представлено рабочими стрелами. Сменное представляет собой удлинительные или выдвижные секции на тех автомобильных кранах, которые оборудованы двумя видами стрел – телескопическими и гуськом.

Полиспаст, функциональная задача которого поднимать и опускать стрелу, относится к стреловому оборудованию.

Автокраны оснащены следующим оборудованием, захватывающим груз:

  • обоймой крюковой, используемой для захвата штучных грузов;
  • грейфером для сыпучих грузов.

Устройство привода

По виду привода автокраны делятся на два типа:

  • одномоторный: механизмы двигаются двигателем шасси;
  • многомоторный: каждый механизм запускается собственным двигателем.

Привод бывает одним из трёх:

  1. Механическим. Данный тип представляет собой соединение силовой установки с коробкой отбора мощности, коробкой скоростей и силовыми канатными барабанами.
  2. Электрическим. Назван так из-за присутствия генератора, питающего электротоком двигатель.

    Общий вид крана К-2,5-19: 1 — рама автомобиля; 2 — неповоротная рама крана; 3 — опорно-поворотное устройство; 4 — поворотная рама; 5 — выносные опоры; 6 — капот механизмов; 7 — механизм подъема груза; 8 — стреловая лебедка; 9 — неподвижный блок стрелового полиспаста; 10 — кабина; 11 — фара; 12 — механизм вращения; 13 — генератор; 14 — маслобак гидросистемы выносных опор; 15 — запасное колесо; 16 — опора стрелы; 17 — успокоитель грейфера; 18 — стрела; 19 — траверса с блоком; 20 — рычаг конечного выключателя; 21 — обойма с крюком; 22 — расчалка крюка

  3. Гидравлическим. Помимо коробки отбора мощности к силовой установке присоединены гидронасосы, гидродвигатели и гидроцилиндры. Очень компактный.

    Автокран с гидравлическим приводом

Технические характеристики

Автокран имеет технические характеристики, которые значительно отличаются друг от друга. Грузоподъёмность обеспечивается при помощи выносных опор, в этом случае данный показатель повышается на 80 процентов по сравнению с работой при отсутствующих опорах. Управление краном ведётся из разных кабин в зависимости от ситуации: кабина шасси используется для управления краном при движении с места на место, кабина крановщика – при непосредственной работе автокраном.

Скорости движений при работе регулируются коробкой передач и в те моменты, когда изменяются вращательные частоты вала силовой установки. Иногда позволяется перемещение крана с грузом небольшого веса, закреплённом на крюке. Местом расположения является сектор задних колёс, местом направления служит продольное шасси, а высота подъёма должна составлять в пределах 0,5. Скорость движения автокрана должна иметь ограничение в 5 км/ч.

Устройство стрелы

Стрела автомобильного крана является его главным рабочим механизмом, поднимающим и перемещающим грузы. Конструктивные и эксплуатационные характеристики стрелы определяют показатели грузоподъёмности оборудования.

Автокраны применяются в широкой сфере, из-за чего требуются различные конструктивные особенности механизмов, позволяющим оптимально выполнять поставленные задачи. Такие задачи часто связаны со следующими обстоятельствами:

  • объёмные или тяжёлые грузы;
  • сложный рельеф на местности;
  • труднодоступные условия;
  • стеснённость в условиях города.

Основными характеристиками стрелы определяются возможности выполнения определённых задач. Именно по стреле передвигается тележка, имеющая грузозахватный механизм. Эксплуатационные возможности крановой стрелы оказывают влияние на то, какой подъёмный вес может брать автокран. Чтобы выполнять задания разных уровней сложности, разработчики производят несколько вариантов стрел.

Решётчатыми стрелами оснащены первые модели автомобильных кранов. Такие стрелы закрепляются тросовой подвеской. При их установке крюк и подвес укрепляются тросом. При решётчатой конструкции автокран имеет выгоду в виде небольшого веса.

Телескопические стрелы на данное время наиболее востребованы по сравнению с другими видами. Основу таких стрел составляют выдвижные сегменты, благодаря чему стрелы очень гибкие и способны выдерживать большие нагрузки при подъёме тяжёлых грузов. Отечественная промышленность представляет максимально возможные секции в числе пяти.

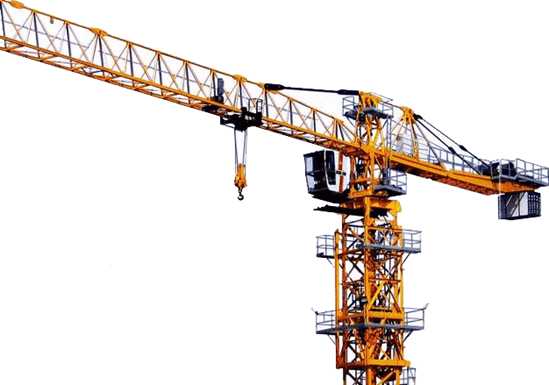

В большинстве случаев удобнее применять для работы краны, имеющие башенные стрелы. От других они отличаются значительной подъёмной высотой. Такой тип оборудования идеален для использования в строительстве крупных сооружений большой высоты.

Шасси и несущая конструкция

Шасси автокранов бывают двух типов:

К первому типу шасси относятся классические грузовики (шоссейные и обладающие высокой проходимостью). Именно на них производится расположение несущей крановой рамы. Во время работы рама грузового автомобиля не нагружается, весь вес приходится на крановую раму и гидравлические опоры, выставляемые перед работой. В России и странах ближнего зарубежья популярностью пользуются автокраны среднетоннажного класса. К примеру, к этому классу относятся «Ивановец», МАЗ, Урал, КамАз и многие другие модели отечественного производства. Иногда краны, производимые в России, устанавливаются на шасси иностранных производителей. Подобная схема используется в странах Японии, однако в основном применяется для установки малотоннажных кранов Tadano. В странах Запада такая схема весьма редка.

Шасси первого типа оснащены ложементом безопасности, который устанавливается возле кабины для стрелы. При таком оснащении автокраны имеют существенную проблему: обзор водителя закрыт центральным крюком крана.

Ко второму типу относятся специальные шасси, которые конструируют индивидуально под каждый кран. Схема пользуется популярностью в странах зарубежья для кранов классов среднетоннажного и крупнотоннажного. Подобные шасси обладают повышенной проходимостью и негабаритной шириной.

Кабина управления

Существуют два типа кабин, из которых ведётся управление краном:

  1. Стационарная. Для её расположения подходят габаритные ширина и высота. На такой кабине установлена решётка, защищающая от падения различных предметов при работе в строительстве, сдвижная дверь, панорамное стекло.
  2. Нефиксированная башенная. В свою очередь делится на два типа, порой совмещённые. Первый тип оснащён гидравлическим механизмом,чтобы изменять наклонный угол при необходимости максимально увеличить возможность верхнего обзора. Другой тип порой называется «поворотная». При смене гидравликой рабочего режима на ездовой кабина разворачивается на 180 градусов, оказываясь позади противовеса. Это вынужденная мера для возможности укладывать кабину в габарит во время езды.

Пример схемы управления автокраном

Производители

Автомобильные краны изготавливаются различными фирмами в разных странах.

ПроизводительКлассГрузоподъёмность мин./макс., тСтрана
ИвановецСреднетонник на свободном шассиот 16 до 80, а так же 25Россия
Челябинецот 25 до 50
Галичанинот 25 до 100
KATOСверхгрузоподъёмный на собственном шассиот 60 до 150Япония
Komatsuот 30/ до 00
Zoomlionпредел 2000КНР
XCMGпредел 1600
LiebherrВсеот 5 до 1200Германия, Австрия, Швейцария
Terexот 30 до 1200США
ГазпромкранСреднетонник на свободном шассиот 5 до 30Россия
GroveСверхгрузоподъёмный на собственном шассипредел 450Германия
Kruppпредел 200
TAKRAFЖелезнодорожный, автокранпредел 200
TadanoЛёгкие и средние свободного базированияпредел 50Япония
LokomoСредние и тяжёлые на собственных шассиот 20 до 100Финляндия

Применение

Автомобильные краны незаменимы для выполнения работ, связанных со строительством, монтажом, погрузкой, разгрузкой. В сферах энергетического строительства используются для проведения погрузок и разгрузок, как вспомогательные краны при монтаже на небольшой высоте.

spectekhnika.info
