Новый манипулятор Велмаш VM10

26.07.2016

В течение 2015 года «Подъемные машины» совместно с австрийским концерном PALFINGER спроектировали, разработали и испытали новый манипулятор ВЕЛМАШ VM10L74…

Технические и эксплуатационные характеристики этой разработки значительно превосходят параметры не только российских, но и большинства европейских гидравлических манипуляторов.

И это не рекламное утверждение, а отзывы тех, кто уже эксплуатирует этот манипулятор. Характеристики нового крана положительно отличаются и от привычной для российских лесозаготовителей модели ОМТЛ-97:

• грузовой момент 10^тм;
• максимальный вылет 7,4 м;
• грузоподъемность на максимальном вылете увеличена на 100 кг;
• скорость работы увеличена на 25–30%;
• РВД защищены от внешнего воздействия;
• масса манипулятора снижена на 440 кг.

Почему мы сделали это
Анализ российского рынка показал, что самые ≪свежие≫ отечественные серийные манипуляторы концептуально были разработаны порядка 8–15 лет назад. А возраст разработки самого ≪премиального≫ продукта, которым долгое время считался манипулятор Соломбалец СФ-65, вообще превышает 30 лет. Поэтому инициатива по созданию манипулятора нового поколения для российского рынка, которая исходила от руководства концерна PALFINGER и завода EPSILON, не просто легла на благодатную почву, а была поддержана всеми в ≪Подъемных машинах≫. Наш новый манипулятор ВЕЛМАШ VM10L соединил в себе все самое лучшее, что было в манипуляторах EPSILON и ОМТЛ.

Николай Сидоренков
Генеральный директор компании «Подъемные машины»

Если производитель угадывает желания клиента, дает ему то, чего тот ждет, а может, не ждет, но принимает с удовольствием, – тогда появляется бестселлер.

Я надеюсь, что наши новые краны в самом ближайшем будущем станут бестселлерами, во всяком случае – мы вложили в них душу, и надеюсь, что мы, скажем так, угадали.

Как мы делали это
Над созданием самого современного крана трудилась интернациональная рабочая группа – конструкторы, технологи, производственники, экономисты, маркетологи, проект-менеджеры компаний PALFINGER и ≪Подъемные машины≫, заводов EPSILON и ≪ВЕЛМАШ-С≫.

В течение 2015 года ВЕЛМАШ VM10L успешно прошел все этапы: составление ТЗ, расчеты, проектирование, изготовление прототипа, ресурсные испытания, которые были проведены и в Австрии, и в Великих Луках, изготовление предсерийной партии, испытания в условиях зимней лесозаготовки, доработка по результатам испытаний.

В начале 2016 года началась постановка нового манипулятора на серийное производство: разработана оснастка, подготовлены техпроцессы, выстроены потоки.

Что нас ждет
ВЕЛМАШ VM10L – это мобильное гидравлическое оборудование нового поколения, даже не манипулятор, а новая платформа для создания линейки манипуляторов нового поколения: лесных и рециклинговых, с грузовым моментом 10 тм, а также легкой серии, с грузовым моментом 7 тм. С сентября, после окончательных испытаний в реальных условиях, начнется серийное производство манипулятора для леса ВЕЛМАШ VM10L74. В этом же году начнется разработка рециклинговой версии этого манипулятора, набора опций к нему, а также работа над созданием легкой серии манипуляторов нового поколения.

lesozagotovka.com

Велмаш – Каталог продукции

В вашем браузере отключен JavaScript

Что такое гидроманипулятор?

Гидроманипулятор представляет собой грузоподъемный механизм, который устанавливается на автомобили (в том числе лесовозы и сортиментовозы), колесные и гусеничные тракторы, железнодорожный транспорт, стационарно. Гидроманипулятор предназначен для захвата и перемещения различного рода грузов при помощи специализированных грузозахватных приспособлений. Гидроманипуляторы часто сравнивают с механической рукой, которая позволяет быстро и точно оперировать с грузом, совмещая при этом несколько операций.

Когда гидроманипуляторы появились в России?

Гидроманипуляторы появились в России 25-30 лет назад из Скандинавии. Данный процесс многие специалисты связывают с развитием в России сортиментной технологии лесозаготовки, при которой гидроманипуляторы являются важным звеном технологической цепочки. Первоначально наибольшее распространение получили гидроманипуляторы Финской компании «FISKARS» (в настоящее время «LOGLIFT»). Они стали настолько популярны в России, что имя компании «Фискарс» стало нарицательным в среде лесозаготовителей. И сегодня нередко многие лесозаготовители называют гидроманипуляторы любого производителя «фискарс» («фишка» в сленговом варианте). Современем несколько российских предприятий, в том числе завод «Велмаш», освоили выпуск гидроманипуляторов, с каждым годом вытесняя продукцию иностранных производителей.

Кто сегодня покупает гидроманипуляторы?

Категории покупателей гидроманипуляторов сегодня весьма полярны. Это могут быть как крупные лесозаготовительные холдинги, которые используют гидроманипуляторы в качестве погрузчиков леса манипуляторного типа в делянках, так и индивидуальные предприниматели, для которых гидроманипулятор, смонтированный на лесовоз, является готовым бизнесом.

Почему гидроманипуляторы Велмаш самые продаваемые в России?

• Завод Велмаш выпускает гидроманипуляторы с 1993 года, постоянно совершенствуя их конструкцию, применяя самые современные стали и компоненты гидросистемы.
• Гидроманипуляторы под торговой маркой «Велмаш» всегда имели наилучшее сочетание «Цена/качество»
• Гидроманипуляторы торговой марки «Велмаш» обеспечены наилучшей системой сервисного гарантийного и постгарантийного обслуживания
• Гидроманипуляторы торговой марки «Велмаш» стали надежным источником дохода для многих предприятий России и СНГ

www.velmash.com

Участники Чемпионата «Лесоруб XXI века» протестировали обновленную версию крана ВЕЛМАШ VM10L74

17.08.2017

9-12 августа в Устьянском районе Архангельской области прошел III Чемпионат России «Лесоруб XXI века». Компания «Подъемные машины» выступила партнером этого масштабного мероприятия и представила на своей выставочной площадке кран нового поколения ВЕЛМАШ VM10L74 в обновленной версии.

К новому лесозаготовительному сезону кран получил усовершенствованное на основе отзывов и пожеланий конечных потребителей опорно-поворотное устройство: надежность этого важного узла увеличена благодаря замене нижней пластиковой втулки на 2-х рядный роликовый подшипник и изменению высоты верхней втулки. На колонне манипулятора добавлен металлический пыльник, уплотненный манжетой, что сводит риск попадания влаги и грязи в корпус основания к минимуму. Гидроцилиндры аутригеров в новой версии имеют диаметр штока на 10 мм больше, чем прошлогодняя версия. Еще одним важным дополнением стала переработка электрики, которая получила лучшую защиту от внешних факторов.

Всем желающим протестировать новую версию манипулятора VM10L в работе была предоставлена такая возможность, и ею с удовольствием воспользовались лучшие российские операторы – участники Чемпионата. Эргономика и удобство управления краном оценивались специалистами лесозаготовительных предприятий в процессе увлекательной игры КРАНбол, придуманной специалистами компании специально для «Лесоруба XXI века».

Всего за 2 соревновательных дня участниками тест-драйвов, которые проходили на выставочной площадке «Подъемных машин», стали более 30 опытных операторов гидроманипулятора из 6 регионов. Все они имеют опыт работы не менее 6 лет и трудятся в лесозаготовительных компаниях, поэтому их объективные отзывы-впечатления от работы на манипуляторе ВЕЛМАШ VM10L для специалистов нашей компании станут хорошей основой для дальнейшего усовершенствования разрабатываемой техники.

• Гиль Сергей Михайлович – серебряный призер III Чемпионата России «Лесоруб XXI века» ( ООО “Вельский ДОК”, Архангельская область):
  «Понравилось управление. По сравнению с ОМТЛ-97 манипулятор стал более плавным, нет рывков. Скорость приличная».

• Войку Игорь Иванович (Поморская лесопильная компания, Архангельская область):
  “Я всю жизнь работаю на манипуляторе СФ. Начинал на 65-ой, сейчас на 75-ой. Попробовал новый кран VM10L74. Могу однозначно заявить, то, на чем я работал и работаю, и то, что вы сделали – это “небо и земля”. Гидроманипулятор VM10L74 лучше во всем – плавность хода, удобство управления и посадки и т.д. Буду решительно советовать приобретать в парк такую технику. VM10L74 – тот кран, на котором я хочу работать!”

• Васильев Валерий Александрович (ООО “Свирьлес”, Ленинградская область):
  “В общей сложности управляю манипуляторами около 20 лет, в последнее время работаю на Epsilon, хотя в парке еще “ходит” довольно много “Соломбальцев”. Было любопытно сравнить проверенный иностранный кран с новым отечественным. Честно говоря, большой разницы не заметил, что для российского крана – похвала. Думаю, при существующей разнице в цене, VM10L станет востребованным у российских лесозаготовителей.”

• Оносов Игорь Николаевич (ООО “Красновишерск Лес”, Пермский край):
  «За два дня соревнований провел тест-драйв всех представленных манипуляторов: VM10L74 (RX38), VM10L74 PRE, M100L97, Kesla. Из представленных моделей больше всего понравился Epsilon, но манипулятор VM10L74 не отстаёт. Хорошее управление, скорость работы, плавность хода. Остались очень приятные впечатления от этой установки»

www.velmash.com

: ГИДРОМАНИПУЛЯТОР ДЛЯ ЛЕСА VM10L74

ГИДРОМАНИПУЛЯТОР ДЛЯ ЛЕСА VM10L74

Максимальный грузовой момент 100.0 кНм Максимальный вылет 7.4 м Максимальная грузоподъемность на минимальном вылете 3100.0 кг Максимальная грузоподъемность на максимальном вылете 1350.0 кг Масса 1820.0 кг   Узнать подробную информацию о наличии и возможности приобретения данного гидроманипулятора, можно позвонив в наш офис, по телефону: + 7 (4212) 41-11-61, либо +7 (914) 544-44-41

ИНФОРМАЦИЯ О VM10

Новый манипулятор ВЕЛМАШ VM10  создан совместными усилиями специалистов заводов Велмаш и Epsilon, при участии компании «Подъемные машины».

Самые «свежие» отечественные серийные манипуляторы концептуально разработаны  10-15 лет назад. А «премиальный» CФ-65 более 30 лет назад.

Новый кран ВЕЛМАШ VM10 –  это продукт нового поколения, он объединил в себе все самое лучшее, что есть в манипуляторах ОМТЛ и Epsilon.

Российско-австрийская рабочая группа по разработке манипулятора ВЕЛМАШ VM10L изучила условия эксплуатации манипуляторов в России.

ВЕЛМАШ VM10L  проектировался с учетом пожеланий конечных потребителей, эксплуатирующих манипуляторы в «боевых» условиях.







При проектировании использовались современные методы:

* в  конструкции исключены опасные места –  концентраторы напряжений, резкие переходы и перерезающие металлоконструкцию сварные швы.

* нет “лишнего”,  неработающего металла, который утяжеляет манипулятор.

Проектированию уделялось особое внимание, как важнейшему этапу при создании нового качественного продукта.

При производстве ВЕЛМАШ VM10 был изучен опыт производства манипуляторов Epsilon, что в совокупности с накопленными на заводе ВЕЛМАШ  знаниями позволило создать надежную, производительную и эргономичную установку.

Работы по производству ВЕЛМАШ VM10 выполнялись на Великолукском машиностроительном заводе.

Этапы производства нового крана координировали специалисты российско-австрийской рабочей группы.

Новый манипулятор ВЕЛМАШ VM10 успешно прошел ресурсные испытания.

Предсерийная партия манипуляторов ВЕЛМАШ VM10 была отправлена в различные регионы страны, где прошла опытную эксплуатацию в условиях зимней лесозаготовки.

По итогам опытной эксплуатации была проведена доработка и началась подготовка к запуску серийного производства манипулятора ВЕЛМАШ VM10.



Одним из главных преимуществ нового манипулятора ВЕЛМАШ VM10 является проектирование по современным методам.
Все основные элементы и узлы несущих металлоконструкций (стрела, рукоять и т.п.) спроектированы на основе полного прочностного расчета методом конечных элементов (это самый прогрессивный метод расчётов, который используется даже при проектировании космической техники).

Итог – манипулятор стал легче на 440 кг, но при этом запас его прочности увеличился.

* Высокопрочная сталь  S500MC российского производства (компания «Северсталь»), имеющая характеристики, соответствующие лучшим маркам европейской стали.

* S500MC позволила снизить общий вес конструкции и при этом увеличить эксплуатационный ресурс.

* Оси закалены токами высокой частоты на глубину до 2-х мм.

* Уменьшение объема основных гидроцилиндров позволило увеличить скорость  работы манипулятора  на 30%.

* Гидроцилиндр подъема стрелы и ротатор защищены специальными кожухами, которые включены в базовую комплектацию.

Гидрораспределитель спроектирован и произведен специально для этого крана.

Он обеспечивает высокую точность и плавность выполнения операций.

* Диаметр трубопроводов и РВД рассчитан оптимально.

* Специально разработанный  кожух надежно защищает  РВД на удлинителе  от внешних механических повреждений.

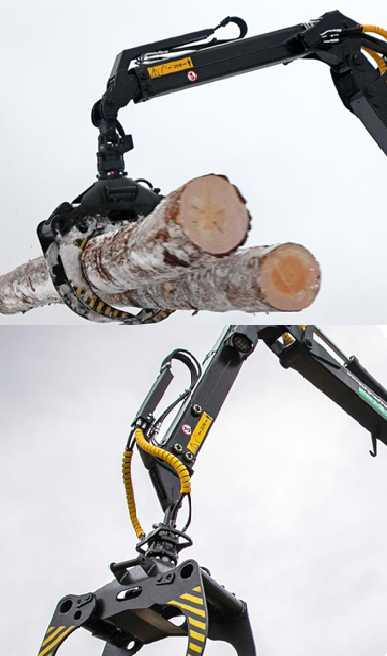

* Рукава, идущие к ротатору, полностью защищены от негативного  механического воздействия: они проходят сквозь принципиально новую, запатентованную  Epsilon, подвеску Epslink, и не образуют висящие по сторонам петли.

* Увеличенный объем бака исключает перегрев масла даже при работе в период  высоких плюсовых температур  окружающего воздуха.

* В базовую комплектацию включен пульт управления электрооборудованием с цифровым счетчиком времени  наработки.

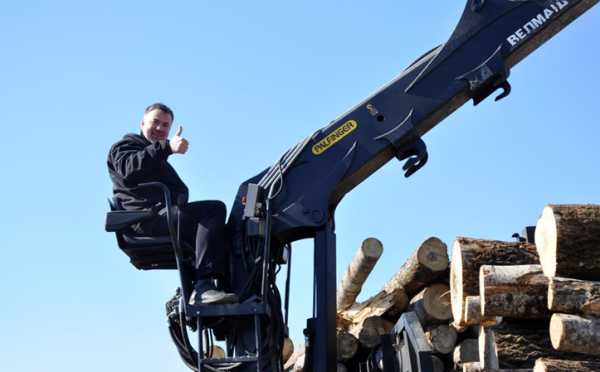

* Рычаги управления размещены не спереди, а по бокам.

* За счет расположения гидрораспределителя под сиденьем оператора уменьшена длина всех тяг, а их сочленения выполнены с помощью шарниров, что сводит люфт к минимуму.

* Кресло оператора имеет продольную регулировку (к колонне – от колоны) и может быть отрегулировано под конкретного оператора.

* Кресло изготовлено из интегрального ППУ.

* Ступеньки лестницы имеют специальные выступающие зубья, которые  гарантируют устойчивость при подъеме и спуске.

* Галогеновые фары дают отличную освещенность и  позволяют не снижать темп работы в темное время суток.

* Расположение фар освещения спроектировано таким образом, чтобы поток света падал точно на рабочий орган (захват с грузом).

* Фары защищены со всех сторон от случайных ударов, а также от пыли и влаги (класс защиты IP66).

* Безопасность соответствует ГОСТ.

* Специальное ограждение кресла оператора защищает колени и руки оператора от случайных ударов бревна и веток.

* Два зацепа на стреле надежно фиксируют рукоять и грейфер.

* В конструкции рукояти предусмотрен специальный упор для обеспечения опоры на платформу.

* Гидрозамки предусмотрены для исключения самопроизвольного движения штока аутригера, а также для фиксации груза в захвате.

* Для предотвращения падения груза и металлоконструкции манипулятора в случае разрыва трубопровода на гидроцилиндрах подъема стрелы и рукояти установлены аварийные клапаны.

* Предохранительные клапаны защищают насос от перегрузок.

* Аутригеры унифицированы (конструкции  левого и правого идентичны)  и взаимозаменяемы.

* Уменьшилась масса манипулятора более чем на 440 кг (в сравнении с серийным манипулятором ВЕЛМАШ ОМТЛ-97)

* Гидросистема рассчитана с учетом климатических условий эксплуатации   и адаптирована под новые узлы и агрегаты.  Все компоненты системы защищены от внешних негативных воздействий.
