Образование 24 мая 2016Техника, которая участвовала во Второй мировой войне по обе стороны фронта, порой более узнаваема и «канонична», чем даже ее участники. Ярким тому подтверждением является наш пистолет-пулемет ППШ и немецкие танки «Тигр». Их «популярность» на Восточном фронте была такова, что едва ли не в каждом втором танке врага наши солдаты видели именно Т-6.
Как все начиналось?
К 1942 году немецкие штабы окончательно осознали, что «молниеносной войны» не получилось, зато явственно видна тенденция позиционного затягивания. Кроме того, русские танки Т-34 позволяли эффективно бороться с немецкими частями, оснащенными Т-3 и Т-4. Прекрасно зная, что такое танковый удар и какова его роль в войне, немцы приняли решение о разработке совершенно нового тяжелого танка.
Справедливости ради заметим, что работы по проекту шли еще с 1937 года, но только в 40-х требования военных приняли более конкретные очертания. Над проектом тяжелого танка работали сотрудники сразу двух фирм: Henschel и Porsche. Фердинанд Порше был любимцем Гитлера, а потому совершил один досадный промах, сильно поторопившись… Впрочем, об этом мы еще поговорим.
Первые прототипы
Уже в 1941 году предприятия Вермахта предложили «на суд публики» два прототипа: VK 3001 (H) и VK 3001 (Р). Но в мае того же года военные предложили обновленные требования к тяжелым танкам, в результате чего проекты пришлось серьезно пересматривать.
Именно тогда появились первые документы по изделию VK 4501, от которого ведет свою родословную немецкий тяжелый танк «Тигр». От конкурентов требовалось предоставить первые образцы уже к маю-июню 1942 года. Количество работ было катастрофически велико, так как обе платформы немцам пришлось конструировать фактически заново. Весной 1942 года оба прототипа, оснащенные башнями Friedrich Krupp AG, были привезены в «Волчье логово», дабы продемонстрировать фюреру новую технику в день его рождения.
Видео по теме
Победитель состязания
Выяснилось, что у обеих машин имеются существенные недостатки. Так, Порше настолько «увлекся» идеей создания «электрического» танка, что его прототип, будучи очень тяжелым, с трудом мог развернуться на 90°. У Хеншеля тоже было не все ладно: его танк с большими сложностями смог разогнаться до требуемых 45 км/ч, но при этом его мотор нагрелся так, что возникла реальная угроза пожара. Но все же победил именно этот танк.
Причины просты: классическая конструкция и более легкое шасси. Танк же Порше был настолько сложным и требовал такое количество дефицитной меди для производства, что даже Гитлер был склонен отказать своему любимому инженеру. С ним вполне согласилась и приемная комиссия. Именно немецкие танки «Тигр» от компании “Хеншель” и стали признанным «каноном».
О торопливости и ее последствиях
Здесь следует заметить, что сам Порше еще до начала испытаний был настолько уверен в своем успехе, что приказал начать производство не дожидаясь результатов приемки. К весне 1942 году в цехах завода уже стояло ровно 90 готовых шасси. После провала на испытаниях нужно было решать, что с ними делать. Выход нашелся – мощное шасси было использовано для создания САУ “Фердинанд”.
Эта самоходка стала не менее известной, чем если бы сравнивать ее с Т-6. “Лоб” этого монстра не пробивался почти ничем, даже прямой наводкой и с дистанции всего 400-500 метров. Неудивительно, что экипажи советских танков «Федю» откровенно побаивались и уважали. Впрочем, пехота с ними была не согласна: «Фердинанд» не имел курсового пулемета, а потому многие из 90 машин были уничтожены магнитными минами и противотанковыми зарядами, «заботливо» подкладываемыми прямо под гусеницы.
Серийное производство и доработки
В конце августа того же года танк пошел в производство. Как ни странно, но в тот же период интенсивно продолжались испытания новой техники. Впервые продемонстрированный Гитлеру образец к тому времени уже успел пройти по дорогам полигонов 960 км. Выяснилось, что на пересеченной местности машина могла разгоняться до 18 км/ч, причем горючего при этом сжигалось до 430 л на 100 км. Так что немецкий танк «Тигр», характеристика которого приводится в статье, из-за своей прожорливости доставлял немало проблем службам снабжения.
Производство и усовершенствование конструкции шло в единой связке. Были изменены многие внешние элементы, в том числе и ящики ЗИП. Тогда же по периметру башни стали ставить небольшие мортирки, специально предназначенные для дымовых шашек и мин типа “S”. Последняя предназначалась для уничтожения вражеской пехоты и была весьма коварна: будучи выпущена из ствола, она взрывалась на небольшой высоте, густо засыпая пространство вокруг танка мелкими металлическими шариками. Помимо этого, специально для маскировки машины на поле боя были предусмотрены отдельные дымовые гранатометы NbK 39 (калибр 90 мм).
Проблемы с транспортировкой
Важно отметить, что немецкие танки «Тигр» стали первыми в истории танкостроения машинами, которые серийно оснащались техникой для подводного вождения. Это было связано с большой массой Т-6, которая не позволяла перевозить его по большинству мостов. Вот только на практике оборудование это практически не использовалось.
Качество ее было на высоте, так как еще на испытаниях танк без всяких неполадок провел в глубоком бассейне более двух часов (с работающим мотором), но сложность монтажа и необходимость инженерной подготовки местности делали использование системы невыгодной. Сами танкисты считали, что немецкий тяжелый танк Т-VI «Тигр» просто завязнет в более-менее илистом дне, так что старались не рисковать, используя более «стандартные» способы переправы через реки.
Он также интересен тем, что для этой машины было разработано сразу два типа гусениц: узкие 520 мм и широкие 725 мм. Первые использовались для перевозок танков на стандартных железнодорожных платформах и, при возможности – для движения своим ходом по дорогам с твердым покрытием. Второй тип гусениц был боевым, его использовали во всех остальных случаях. Каким было устройство немецкого танка «Тигр»?
Особенности конструкции
Сама конструкция новой машины была классической, с задним расположением МТО. Всю переднюю часть занимало отделение управления. Именно там располагались рабочие места механика-водителя и радиста, который попутно выполнял обязанности стрелка, управляя курсовым пулеметом.
Средняя часть танка была отдана под боевое отделение. Сверху устанавливалась башня с пушкой и пулеметом, там же находились рабочие места командира, наводчика и заряжающего. Также в боевом отделении размещался весь боекомплект танка.
Вооружение

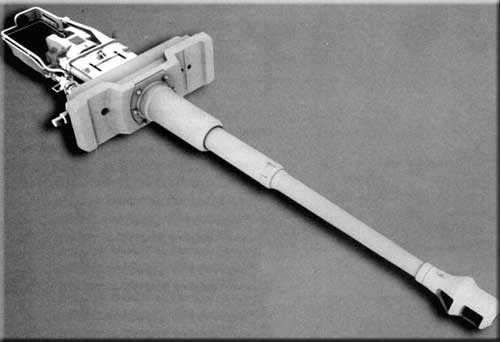

Основным орудием была пушка KwK 36 калибра 88 мм. Она был разработана на основе печально известной зенитки «ахт-ахт» того же калибра, которая еще в 1941 году уверенно подбивала все танки союзников практически со всех дистанций. Длина ствола орудия – 4928 мм, с учетом дульного тормоза – 5316 мм. Именно последний был ценной находкой немецких инженеров, так как позволял снизить энергию отдачи до приемлемого уровня. Вспомогательным вооружением являлся 7,92-мм пулемет MG-34.
Курсовой пулемет, которым, как мы уже говорили, управлял радист, размещался в лобовом листе. Заметим, что на командирской башенке, при условии использования специального крепления, можно было разместить еще один MG-34/42, который в этом случае использовался в качестве зенитного вооружения. Здесь следует отметить, что эта мера была вынужденной и часто использовалась немцами в Европе.
В общем и целом самолетам не мог противостоять ни один немецкий тяжелый танк. T-IV, «Тигр» – все они являлись легкой добычей авиации союзников. У нас же ситуация была совершенно иной, так как вплоть до 1944 года у СССР просто не было достаточного количества штурмовиков для атак тяжелой немецкой техники.
Поворот башни осуществлялся за счет гидравлического поворотного устройства, мощность которого составляла 4 кВт. Мощность забиралась с коробки передач, для чего использовался отдельный передаточный механизм. Механизм был чрезвычайно эффективным: на максимальных оборотах башня поворачивалась на 360 градусов всего за минуту.
Если по каким-то причинам двигатель был заглушен, но требовалось повернуть башню, танкисты могли использовать ручное поворотное устройство. Его недостатком, помимо высокой нагрузки на экипаж, было то обстоятельство, что при малейшем наклоне ствола поворот был невозможен.
Силовая установка
МТО содержало как силовую установку, так и полный запас топлива. Этим немецкие танки «Тигр» выгодно отличались от наших машин, у которых запас топлива размещался прямо в боевом отделении. Кроме того, МТО было отделено от прочих отсеков прочной перегородкой, что минимизировало риск для экипажа при прямом попадании в двигательное отделение.
Следует заметить, что немецкие танки Второй мировой войны («Тигр» не исключение), несмотря на свою «бензиновость», славы «зажигалок» не получили. Это было связано как раз с разумным расположением бензобаков.
В движение машину приводили два мотора Maybach HL 210P30 в 650 л.с. или Maybach HL 230P45 в 700 л.с (которые ставились начиная с 251-го «Тигра»). Моторы V-образные, четырехтактные, 12-ти цилиндровые. Заметим, что танк “Пантера” имел точно такой же движок, но один. Охлаждался мотор двумя жидкостными радиаторами. Кроме того, по обеим сторонам движка были установлены отдельные вентиляторы, улучшающие процесс охлаждения. Кроме того, был предусмотрен отдельный обдув генератора и выхлопных коллекторов.
В отличие от отечественных танков, для заправки мог использоваться только высокосортный бензин с октановым числом не менее 74. Четыре бензобака, размещенные в МТО, вмещали 534 литров топлива. При движении по твердым грунтовым дорогам на сотню километров затрачивалось 270 литров бензина, а при пересечении бездорожья расход возрастал сразу до 480 литров.
Таким образом, технические характеристики танка «Тигр» (немецкого) не предполагали его длительных «самостоятельных» маршей. Если только была минимальная возможность, немцы старались подвезти его поближе к полю боя на железнодорожных составах. Так выходило заметно дешевле.
Характеристики ходовой части
На каждый борт приходилось по 24 опорных катка, которые не только располагались в шахматном порядке, но и стояли сразу в четыре ряда! На опорных катках использовались резиновые бандажи, на прочих они были стальными, но применялась дополнительная система внутренней амортизации. Заметим, что немецкий танк Т-6 «Тигр» имел очень существенный недостаток, который так и не удалось устранить: из-за предельно высокой нагрузки очень быстро изнашивались бандажи опорных катков.
Начиная приблизительно с 800-й машины на все катки стали ставить стальной бандаж и внутреннюю амортизацию. Для упрощения и удешевления конструкции наружные одинарные катки были также исключены из проекта. Кстати, а сколько вообще стоил Вермахту немецкий танк «Тигр»? Модель образца начала 1943 года оценивалась, по разным источникам, в диапазоне от 600 тысяч до 950 тысяч рейхсмарок.
Для управления использовался штурвал, похожий на мотоциклетный руль: за счет использования гидравлического привода танк весом в 56 тонн легко управлялся усилием одной руки. Переключить передачу можно было буквально двумя пальцами. Кстати говоря, КПП этого танка была законной гордостью конструкторов: роботизированная (!), четыре передачи вперед, две – назад.
В отличие от наших танков, где мехводом мог быть только очень опытный человек, от профессионализма которого зачастую зависела жизнь всего экипажа, за штурвал «Тигра» мог сесть практически любой пехотинец, до того управлявший хотя бы мотоциклом. Из-за этого, кстати, должность мехвода «Тигра» чем-то особенным не считалась, тогда как механик-водитель Т-34 был едва ли не главнее командира танка.
Броневая защита
Корпус – коробчатый, его элементы собирались «в шип» и сваривались. Броневые листы катанные, с присадками хрома и молибдена, цементированная. Многие историки критикуют «коробчатость» «Тигра», но, во-первых, и без того недешевую машину так можно было хоть сколько-то упростить. Во-вторых, что еще важнее, вплоть до 1944 года на поле боя не было ни одного танка союзников, который бы мог поразить Т-6 в лобовую проекцию. Ну если только не в упор.
Так что немецкий тяжелый танк T-VI «Тигр» на время создания был очень защищенной машиной. Собственно, за это его и любили танкисты Вермахта. Кстати, как советское оружие пробивало немецкий танк «Тигр»? Точнее, какое оружие?
Какое советское орудие пробивало «Тигр»
Лобовая броня имела толщину 100 мм, борт и корма – 82 мм. Некоторые военные историки считают, что из-за «рубленых» форм корпуса с «Тигром» с успехом могла бороться наша ЗИС-3 калибра 76 мм, но здесь есть несколько тонкостей:
- Во-первых, в лоб поражение более-менее гарантировалось разве что с 500 метров, но некачественные бронебойные снаряды частенько не пробивали качественную броню первых «Тигров» даже в упор.
- Во-вторых, что еще важнее, на поле боя была широко распространена «полковушка» калибра 45 мм, которая в лоб Т-6 не брала в принципе. Даже при попадании в борт пробитие могло гарантироваться разве что метров с 50-ти, да и то не факт.
- Пушка Ф-34 танка Т-34-76 также не блистала, и даже использование подкалиберных «катушек» ситуацию исправляло слабо. Дело в том, что даже подкалиберный снаряд этого орудия надежно брал борт «Тигра» только с 400-500 метров. Да и то – при условии, что «катушка» была качественной, что бывало далеко не всегда.
Так как советское оружие пробивало немецкий танк «Тигр» далеко не всегда, танкистам был дан простой приказ: стрелять бронебойными только тогда, когда есть 100% вероятность попадания. Так можно было сократить расход дефицитного и очень дорогого карбида вольфрама. Так что советское орудие могло подбить Т-6 только при совпадении нескольких условий:
- Малой дистанции.
- Удачного ракурса.
- Качественного снаряда.
Так что вплоть до более-менее массового появления Т-34-85 в 1944 году и насыщения войск самоходками СУ-85/100/122 и «зверобоев» СУ/ИСУ 152 «Тигры» были очень опасными противниками наших солдат.
Характеристики боевого применения
О том, как высоко ценился немецкий танк Т-6 «Тигр» командованием Вермахта, говорит хотя бы тот факт, что специально под эти машины была создана новая тактическая единица войск – тяжелый танковый батальон. Причем это была отдельная, автономная часть, имевшая право на самостоятельные действия. Что характерно, из 14 созданных батальонов первоначально один действовал в Италии, один – в Африке, а оставшиеся 12 – в СССР. Это дает представление об ожесточенности боев на Восточном фронте.
В августе 1942 года «Тигры» были «апробированы» под Мгой, где наши артиллеристы подбили от двух до трех участвовавших в испытании машин (всего их было шесть), а в 1943 году наши солдаты сумели захватить первый Т-6 почти в идеальном состоянии. Сразу были проведены испытания обстрелом немецкого танка «Тигр», которые дали неутешительные выводы: танк Т-34 с новой техникой фашистов на равных бороться уже не мог, а мощности стандартной 45-мм полковой противотанковой пушки вообще не хватало для пробития брони.
Считается, что наиболее массовый случай использования «Тигров» в СССР имел место во время Курской битвы. Планировалось, что будет задействовано 285 машин этого типа, но в реальности Вермахт выставил 246 Т-6.
Что касается Европы, то к моменту высадки союзников там имелось три тяжелых танковых батальона, оснащенных 102 “Тиграми”. Примечательно, что к марту 1945 года в мире оставалось около 185 танков этого типа на ходу. Всего их было выпущено примерно 1200 штук. Сегодня во всем мире есть один ходовой немецкий танк «Тигр». Фото этого танка, который находится на Абердинском полигоне, регулярно появляются в СМИ.
Почему сформировалась «тигробоязнь»?
Высокая эффективность использования этих танков во многом обусловлена прекрасной управляемостью и комфортными условиями работы экипажа. Вплоть до 1944 года на поле боя не было ни одного танка союзников, который бы мог вести бой с «Тигром» на равных. Много наших танкистов погибло, когда их машины немцы поражали с расстояния в 1,5-1,7 км. Случаев, когда Т-6 подбивали малым числом, очень редки.
Гибель немецкого аса Витмана – тому пример. Его танк, прорывавшийся через «Шерманов», был в конце концов добит с дистанций пистолетного выстрела. На один подбитый «Тигр» приходилось по 6-7 сгоревших Т-34, а у американцев статистика с их танками была еще печальнее. Конечно, «тридцать четверка» – машина совсем иного класса, но именно она в большинстве случаев противостояла Т-6. Это еще раз подтверждает героизм и самоотверженность наших танкистов.
Основные недостатки машины
Основным недостатком являлась высокая масса и ширина, делавшая невозможной транспортировку танка на обычных железнодорожных платформах без предварительной подготовки. Что касается сравнения угловатой брони «Тигра» и «Пантеры» с рациональными углами обзора, то на практике Т-6 все равно оказывался более грозным противником для советских и союзнических танков за счет более рационального бронирования. У Т-5 была очень хорошо защищена лобовая проекция, зато борта и корма оказались практически голыми.
Что куда хуже, мощности даже двух движков было мало для движения столь тяжелой машины по пересеченной местности. На болотистых почвах он просто вяз. Американцы даже разработали особую тактику борьбы против «Тигров»: они заставляли перекидывать немцев тяжелые батальоны с одного участка фронта на другой, в результате чего уже через пару недель половина Т-6 (как минимум) оказывались в ремонте.
Несмотря на все недостатки, немецкий танк «Тигр», фото которого есть в статье, был очень грозной боевой машиной. Быть может, с экономической точки зрения он обходился недешево, но сами танкисты, в том числе и наши, обкатывавшие трофейную технику, оценивали этого «кота» очень высоко.
monateka.com
Танки Тигр
Башня расположена примерно по центру корпуса, центр погона башни находится на 165 мм к корме от центрального перпендикуляра корпуса. Борта и корма башни сформированы из одной полосы броневой стали толщиной 82 мм. Лобовой лист башни толщиной 100 мм приварен к гнутому бортовому бронелисту.
Крыша башни состоит из одного плоского бронелиста толщиной 26 мм, в передней части установленного с наклоном в 8 град, к горизонту. Крыша башни соединяется с бортами сваркой. В крыше имеется три отверстия, два – под верхние люки и одно для вентилятора. Крыши башен танков “Тигр” поздних выпусков имели по пять отверстий.
На многих снимках видны импровизированные запорные устройства на люках, назначение этих устройств одно – защита от непрошеных гостей.
На башне № 184 и всех последующих устанавливался перископ заряжающею, перископ монтировался в правой части башни чуть впереди линии излома крыши. Фиксированное перископическое устройство предохранялось стальной П-образной скобой. Между люком заряжающего и вентилятором на башнях танков позднего выпуска (начиная с башни № 324) устраивалось отверстие под Nahvertteidigungwaffe. (мортирка для стрельбы дымовыми и осколочными гранатами на малые дальности). Чтобы освободить место под мортирку вентилятор пришлось сместить к продольной оси башни. Вентилятор закрывался
Башня танка «Тигр».
Существует небольшая ассиметрия формы башни в плане.
1) спаренный пулемет
2) маска
3) смотровая щель заряжающего
4) сиденье заряжающего
5) аварийный люк
6) балансир орудия
7) сиденье командира танка
12) индикатор а зимутального положения башни
Командирские башенки ранних «Тигров» имели форму барабана с пятью смотровыми щелями по периметру. Длина щели 185 мм, ширина 10 мм. С внутренней стороны башенки в щели вставлялись блоки ламинированного бронестекла. По центру передней смотровой щели наваривалась прицельная метка. С внутренней стороны башенки, ниже щелей, имелся указатель азимута.
Круглый верхний люк командира танка имел толщину 15 мм и диаметр 465 мм. Люк откидывался вверх вправо, в открытом положении он удерживался пружинным механизмом опирался на уголковый стальной упор, приваренный к крыше башни. С внутренней стороны крышки люка кренилось три замка, которые закрывались в индивидуальном порядке, четвертый замок открывался и закрывался только извне.

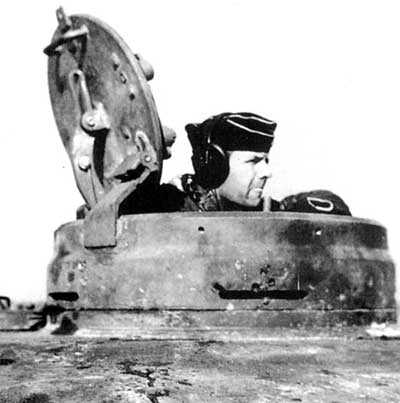

Командирская башенка ранненго типа
Командирская башенка раннего типа с самого начала подвергалась критике. Фиксация открытого люка почти в вертикальном положении затрудняла маскировку танка, так как увеличивалась его общая высота. Открытая крышка люка повышала вероятность рикошета пуль внутрь командирской башенки или
внутрь открытого люка заряжающего. Начиная с башни № 392, на “Тигры” стали ставить новые литые командирские башенки, конструктивно близкие командирским башенкам танков “Пантера” и “Королевский Тигр”. Эти башенки имели более толстую броню (до 100 мм), меньшую высоту и улучшенную с точки зрения баллистической стойкости форму. Люк приподнимался и сдвигался влево. Дополнительно на башенке монтировалась пулеметная турель Fliegerbeschussgerat-34 (зенитная пулеметная турель). Часто старые командирские башенки заменяли новыми при ремонте поврежденных танков. Нередко на снимках можно увидеть “Тигры” с башенками ранних выпусков (без перископа заряжающего), но с новыми командирскими башенками.
Командирская башенка. Вид изнутри
Цапфы навески орудия расположены по бортам в передней части башни. Маска пушки закрывает почти всю лобовую часть башни. Толщина маски варьируется от 100 мм на краях до 90 мм, затем возрастая до 200 мм в районе ствола орудия. Маска ассиммитрична как с точки зрения толщины, так и формы.

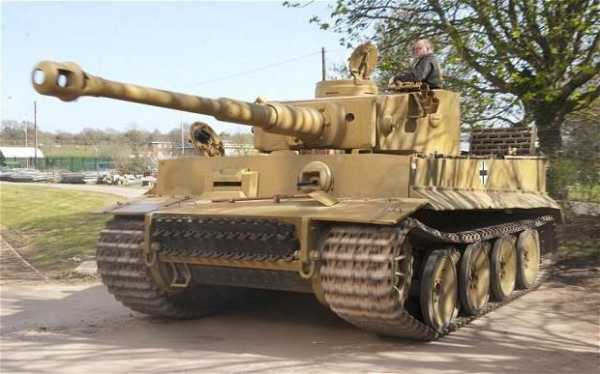

Когда англичане изучали первый трофейный “Тигр” (шасси № 250122, тактический номер “131” красного цвета, машина из 3-го взвода 1-й роты 501-го тяжелого танкового батальона, в настоящее время находится в музее в Бовингтоне), их поразило смещение пушки относительно продольной оси башни на 100 мм вправо. С тех пор утверждение о смещении пушки вправо получило широчайшее распространение и 50 лет не подвергалось сомнению. Чертежи, модели, технические описания – везде указывалось, что пушка “Тигра” смещена вправо.
Лишь в 1993 г. британский инженер и любитель бронетехники Дэвид Бирлин развеял заблуждение. Мистер Бирден не стал анализировать чертежи и фотографии, а с рулеткой в руке изучил музейный “Тигр”. Выяснилось, что пушка установлена точно по продольной оси, а вот передняя часть башни имеет несимметричную в плане форму. Левая часть почти на 110 мм шире правой, поэтому кажется, что пушка установлена со смещением.
Толщина вогнутой части маски неодинакова. Левую часть маски, в которой сделаны отверстия под прицел, пришлось усилить Т-образными ребрами жесткости толщиной 12 мм, которые наваривались на маску. В процессе производства форму маски совершенствовали, а конструкцию усиливали. Даже после замены в апреле 1944 г. бинокулярного прицела TZF-9b на монокулярный TZF-9c конструкция маски нуждалась в усилении. Изначально маску сделали недостаточно прочной. При установке монокулярного прицела в старую маску левое отверстие заделывалось, в новых масках имелось только одно отверстие под прицел TZF-9c. На масках раннего выпуска над отверстиями под прицел наваривался небольшой козырек, предотвращающий заливание отверстий водой во время дождя. Подобные козырьки наваривались на масках позднего выпуска исключительно в полевых условиях, с завода выходили танки с “лысыми” масками.
Крупный план левой передней части танка “Тигра” раннего выпуска, доработанного в полевых условиях. Хорошо виден кронштейн крепления дымовых гранатометов на башне, сами гранатометы сняты. Маска пушки – раннего образца, без усиления. Над отверстием под оптический прицел пушки наварен водозащитный козырек. На лобовом бронелисте надстройки корпуса как средство дополнительной защиты закреплены гусеничные траки. Отверстий под перископ KKF-2 механика-водителя нет, что странно – корпус явно раннего выпуска, периода, когда перископы KKF-2 устанавливались в обязательном порядке. Хорошо видно пусковое устройство для S-мины на крыше корпуса в углу. Подкрылок утерян.
Блоки цапф выступали снаружи бортов башни. К торцам цапф приваривались специальные выступы для демонтажа башни. Третий выступ имелся в корме башни, обычно его не видно, так он закрыт контейнером Rommelkiste. Выступы позволяли хорошо балансировать башню при выполнении монтажных работ. Снималась и устанавливалась башня П-образным краном Friese грузоподъемностью 15 т. Для демонтажа трансмиссии и тормозных устройств требовалось сначала снять башню.
На башнях ранней постройки но бортам монтировались гранатометы Nebelkerzenwerfer-39 (NbKWrf-39). Гранатомет представлял собой короткую трубу диаметром 90 мм. В каждую трубу укладывалась одна дымовая граната, гранатомет оснащен электроспуском. По бортам башни монтировалось по одному блоку из трех гранатометов каждый. Гранатометы позволяли поставить локальную дымовую завесу в случае необходимости. Под прикрытием дыма
танк мог покинуть опасное место. Гранатометы имели два существенных недостатка – одноразовость применения (перезарядка изнутри танка невозможна) и уязвимость от огня стрелкового оружия. При попадании в снаряженный гранатомет пули дымовая граната начинала пускать дым, часто в самое неподходящее время. На фронте гранатометы часто демонтировали, начиная с башни № 286 их перестали устанавливать на заводе.
Один танк “Тигр” застрял, второй готовят к буксировке застрявшей машины.
Оба танка – поздней постройки: командирские башенки со сдвижными люками, наличие эпископа заряжающего.
В бортах башни имелись смотровые отверстия заряжающего и наводчика, закрываемые бронеколкпаками. В отверстия вставлялись блоки из ламинированною бронестекла, изолированные от стальной брони резиновыми прокладками. На большинстве чертежей ошибочно показывают симметричное положение смотровых отверстий, на самом деле смотровое отверстие наводчика находилось ближе к лобовой части башни, чем отверстие заряжающего.
Дополнительную защиту бортам башни давали навешенные снаружи гусеничные траки. В заводских условиях крепления для траков начали устанавливать с 30-й серийной башни. Первоначально с каждого борта навешивалось
по пять траков, но на 46-й и всех последующих башнях в правой части появился аварийный люк большого диаметра вместо имевшегося ранее небольшого люка для погрузки боеприпасов.
В результате на правом борту башни стало помещаться только три трака. Предполагалось, что траки будут подвешиваться индивидуально, однако на фронте экипажи чаще соединяли траки в отрезок гусеницы и в таком виде крепили его на борт башни. На левом борту вместо пяти отдельных траков можно было повесить секцию из шести или семи траков, правда в этом случае наводчик лишался обзора вбок -траки закрывали смотровое отверстие в борту башни.
Первые восемь прототипов танка “Тигр” Порше оснащались несколько иными башнями, разработанными на основе башни для прототипа VK3001(P) с увеличенным до 1850 мм диаметром погона. Отличительная особенность этих башен – возможность более низкого склонения орудия.

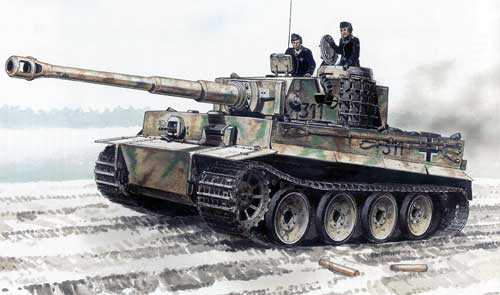

Танк “Тигр I” “среднего” выпуска ранней серии. Командирская башенка нового типа с семью эпископами и сдвижным влево назад люком. На командирской башенке установлена кольцевая турель с зенитным пулеметом. Бронеколпак вентилятора перенесен в центр крыши башни. Маска пушки усилена за счет мощного прилива, в котором сделаны отверстия под оптический прицел орудия. Правая фара отсутствует. На кормовой стенке корпуса смонтированы фильтры Feifel. В заводских условиях на этот танк циммеритное покрытие не наносилось.
Башни серийных танков комплектовались двухсекционными контейнерами Rommelkiste. На башнях первых принявших участие в боевых действиях “Тиграх” (машины 1-й роты 502-го тяжелого танкового батальона)крепились контейнеры меньшего размера – явная полевая импровизация.
Известно множество вариантов полевых импровизаций на тему
Rommеlkistе, включая установку на башни “Тигров” стандартных контейнеров от танков Pz.Kpfw. IV. В конечном итоге контейнеры удалось стандартизировать. Первыми стандартные Rommelkiste получили “африканские” танки “Тигр” 501-го тяжелого танкового батальона.
Внутри башни находятся места трех членов экипажа. В левой передней части башни расположено место наводчика. За ним, с небольшим превышением, место командира танка. Справа от орудия размешается заряжающий. В “рабочем” положении заряжающий стоит лицом к корме. На командирских танках на заряжающего возлагаются обязанности второго радиста.
Перед рабочим местом наводчика находится окуляр прицела с резиновым налобником. Ниже прицела – штурвальчик ручного разворота башни. Слева от прицела установлен клинометр, указывающий угол возвышения ствола орудия, и индикатор азимутального положения башни. Разворот башни осуществляется нажатием педали (под левую ногу наводчика). Стрельба из спаренного пулемета ведется нажатием правой педали. На штурвальчик с вертикального наведения орудия расположен электроспуск пушки.
Разворот башни осуществляется с помощью гидропривода, отбор мощности для которого производи тся от основного вала двигателя. Скорость разворота башни зависит от частоты вращения вала основного двигателя. Штурвальчики аварийного ручного вращения башни установлены у всех трех “башнеров” – наводчика, командира, заряжающего. Для разворота башни на 360 град, наводчику требуется сделать 720 оборотов штурвальчика. Обычно штурвальчиками пользовались для точного наведения орудия на цели; грубая наводка производилась разворотом башни от гидропривода. Штурвальчики снабжены скобами, фиксирующими башню в определенном положении на маршах. Такой способ не обеспечивал надежной фиксации, поэтому в 1944 г. ввели более надежный внешний фиксатор, по типу применявшегося на британских и американских танках. Откидной фиксатор крепился на крыше моторного отделения.
Штурвальчики ручного разворота башни, установленные у командира и заряжающего были более “гуманными”: для полного разворота башни требовалось совершить “всего” 595 полных оборота штурвальчика. Подвижность башни обеспечивали шаровые подшипники. Башня могла сниматься только
при установке в одну из трех позиций: ствол на 6 часов, на 12 и на 11,30.
На первых 495 танках “Тигр” место стыка башни и корпуса герметизировалось специальной водонепроницаемой прокладкой, уложенной вокруг кольца башни. Прокладка представляла собой полый рукав, в который при необходимости форсирования глубокой водной преграды от ножного насоса закачивался воздух. Насос хранился в боевом отделении, воздух в камеру прокладки подавался по рукавам, подсоединенным к трем отверстиям, которые также находились внутри башни.
На стенках башни размещалось имущество танкистов, противогазы, запасные смотровые блоки для наблюдательных приборов, фляжки с водой, сигнальный пистолет с ракетами и пистолет-пулемет с 32 запасными магазинами. На задней стенке внутри башни крепилась канистра с питьевой водой, на танках поздних выпусков эту канистру перенесли в боевое отделение на противопожарную стенку.
Первоначально в задней стенке башни имелось два люка для погрузки боекомплекта. Эти люки можно было использовать исключительно для погрузки снарядов и выброса стреляных гильз. В крышках люков были сделаны амб-
разуры для стрельбы из пистолетов или пистолетов-пулеметов. Размеры овальной амбразуры позволяли просовывать в нее ствол пистолета-пулемета МП-38/40. Позже появились штурмовые винтовки, специально разработанные для танкистов. Танкисты опасались вести огонь из автоматического оружия, так существовала вероятность того, что при стрельбе ствол пистолета-пулемета выскочит из амбразуры внутрь башни. В этом случае сложно было бы избежать жертв среди экипажа – пока стрелок опомнится и отпустит спусковой крючок, N-oe количество пуль успеет покинуть ствол и начнет рикошетировать от внутренних стенок башни. Резкое дерганье ствола при стрельбе – характерная особенность пистолетов-пулеметов МР-38 и МР-40.
На башне № 46 и последующих правый люк для погрузки боекомплекта заменили аварийным люком довольно большого диаметра (395 мм). Толщина люка – 82 мм. На внутренней поверхности люка находилась вертикальная задвижка. Люк открывался очень просто, действительно аварийно: была предусмотрена возможность освобождения
задвижки, которая под собственным весом падала на пол боевого отделения танка, крышка откидывалась наружу также под действием собственною веса. Правда закрыть люк изнутри танка было довольно тяжело. Даже снаружи требовались усилия двух человек, чтобы закрыть люк.
В конце 1943 г. отказались от левого лючка для погрузки боеприпасов. Погрузка боекомплекта и удаление стреляных гильз теперь производилось через верхний люк заражающего.
Высота башни, включая командирскую башенку, составляла 1200 мм, масса – 11,1 т. Башни изготавливались и монтировались на шасси на заводе фирмы Вегман в Касселе.
tanki-tiger.narod.ru
Танки Самолеты | Танк “Тигр” разработан фирмой “Хеншель” в 1942 году и выпускался серийно с августа 1942 года до августа 1944 года. Танк имел сварной корпус коробчатого сечения с вертикальным расположением лобовых и бортовых листов толщиной 80 мм – 100 мм. В передней его части находилось отделение управления, в котором размещались механик-водитель и стрелок-радист, здесь же были смонтированы механизмы силовой передачи. Боевое отделение с массивной цилиндрической башней располагалось посередине танка. В башне монтировалась мощная полуавтоматическая зенитная пушка калибра 88-мм и с длиной ствола 56 калибров. Бронебойный снаряд этой пушки с дистанции 1000 метров пробивал броню 115-мм, а подкалиберный с дистанции 500 м – 180-мм. Двенадцатицилиндровый V-образный двигатель жидкостного охлаждения располагался в задней части корпуса. Ходовая часть имела катки большого диаметра, располагавшиеся в шахматном порядке. Для повышения проходимости была использована гусеничная лента шириной 72 см. При этом для обеспечения перевозки танка по железной дороге эту ленту следовало менять на более узкую. Танк “Тигр” получился очень тяжелым, с большим удельным давлением на грунт и, соответственно, с низкой проходимостью. В его конструкции имели место технические дефекты. Первое использование танков – в сентябре 1942 года и в январе 1943 года на Волховском фронте было неудачным: несколько танков было подбито, один захвачен и подвергнут тщательному изучению. Следствием этого стало ускорение создания танков ИС-2 и Т-34-85, а также разработка методов борьбы с новым танком. Танк поступал на вооружение отдельных тяжелых танковых батальонов и танковых дивизий. Танк “Тигр”
Впервые танки “Тигр” пошли в бой 29 августа 1942 года под Ленинградом, у станции Мга Номенклатура бронетехники Танки второго поколения Panzerkampfwagen (“Панцеркампфваген”), с которыми Германия сражалась во Второй мировой войне, изначально обозначались акронимом “PzKw”, что сбивало с толку самих военных, так как за аббревиатурой “РzКw” скрывались бронетранспортеры. Соответственно, для боевых бронированных машин выбрали буквенные индексы “PzKpfw”, или “Pz.Kpfw”, что случилось, однако, не ранее примерно середины войны. Чтобы отличать одну модель от другой, использовались римские цифры, как, например, PzKpfw IV; версии же их обозначались сокращенным словом “аусфюрунг” (модель), сокращенно Ausf. Также применялась отдельная маркировка SdKfz (“зондеркрафтфорцойг” – машина специального назначения), которая не отражала вариантов – различий между разными версиями одного и того же технического средства. Так, все 12 модификаций PzKpfw III назывались также SdKfz 141. Число индекса изменялось только применительно к основной машине. Три последних немецких танка Второй мировой войны имели, кроме того, “персональные имена” – “Тигр”, танк “Пантера” и “Тигр II”, который позднее стал называться “Королевским Тигром” (“Кёнигстигер”). Таким образом, полная версия названия выглядела, например, так: PzKpfw V “Пантера” Ausf.G. В иных случаях обозначения танков меняли задним числом – например, PzKpfw VI “Тигр” Ausf Н (SdKfz 181) перекрестили в PzKpfw VI “Тигр I” Аusf Е. “Тигр II” в итоге превратился в PzKpfw “Тигр II” Ausf B (SdKfz 182). Обозначение модели (Ausf.) не всегда четко следовало алфавитному порядку, как необязательно использовались все буквы. В случае с “Тигром” оригинальные индексы (Н и Р) говорили о том, какой фирме принадлежала разработка – “Хеншель” или КБ Ф. Порше. Подварианты порой получали арабские цифры, следовавшие за буквенным обозначением: допустим, PzKpfw IV F2. Танки одного и того же типа, но с разными орудиями различались по ссылкам на марку главного вооружения или же его номинальный калибр, собственный типовой индекс или даже длину ствола. Так, PzKpfw III с короткоствольной 75-мм пушкой мог называться PzKpfw III (75). Различие между “Тиграми” и “Королевскими Тиграми” проводилось за счет указания индекса их главного вооружения. “Тигр” стал PzKpfw VI (8,8-см KwK 36L/56), а “Королевский Тигр” – PzKpfw VI (8,8-см KwK 43L/71). Использовались и какие-то особые обозначения, если они облегчали задачу идентификации той или иной машины. С 1938 года опытные образцы и экспериментальные танки впервые были снабжены аббревиатурой “VК” (“Фолькеттенкрафтфарцойг” -полностью гусеничная машина), за которой следовал четырехзначный номер, причем первая пара цифр отражала массу изделия в тоннах, тогда как вторая отличала один прототип от другого. Если же одни и те же технические требования выполнялись двумя или более производителями, присутствовала первая буква названия фирмы в скобках: так, например, (Н) после VК 3001 говорила о том, что танк создан в КБ “Хеншель”. С 1943 года и далее экспериментальные или же просто разрабатывавшиеся модели стали снабжать буквой “Е” в индексе (“энтвиклюнгстюп” – разрабатываемый тип), после чего следовало примерное указание на вес, т.е. классификацию по массе. Обычно пользуются наименованиями: Номенклатура бронетехники Танк “Тигр”. История создания и модернизацияНачиная с 1937 года немецкии генеральный штаб требовал более тяжелый и мощный танк, чем строившиеся тогда серийные PzKpfw III и IV. Его боевая масса должна была быть не меньше 30 т, и ему отводилась роль танка прорыва. Но с разработкой новой машины не торопились. Однако в 1940 году стало ясно, что PzKpfw III и IV не в состоянии справиться с толстой броней французских и английских танков. Еще более неприятный сюрприз преподнесли вермахту через год советские Т-34 и КВ. В сложившейся ситуации был объявлен конкурс на тяжелый танк, вооруженный мощной 88-мм пушкой с высокой начальной скоростью снаряда. Орудие должно было устанавливаться в башне кругового вращения.
Первые танки “Тигр” имели на корпусе мортирки для выстреливания противопехотных мин типа “S” и на башне – дымовые гранатометы NbK39. На танках более позднего выпуска одна фара устанавливалась в передней части корпуса между смотровым прибором механика-водителя и пулеметом. Танки раннего выпуска оснащались бинокулярным телескопическим прицелом TZF9с, тогда как на более поздние устанавливался монокулярный прицел TZF9E. 495 первых “Тигров” оборудовались также так называемыми воздушными трубами, которые позволяли преодолевать по дну водные преграды глубиной до 4 метров.
Одним из наиболее существенных изменений было использование на последних 800 “Тиграх” стальных опорных катков. Танки, которые эксплуатировались в условиях бездорожья, имели воздушные фильтры типа “Фейфель”. На “Тиграх” применялись гусеницы двух типов – транспортировочные с траками шириной 520-мм и боевые с траками шириной 725-мм. Использование двух типов гусениц было связано с тем, что “Тигр” не вписывался по ширине в габариты железнодорожного вагона. Перед погрузкой на платформу с танка снимали один ряд опорных катков и “обували” его в другие более узкие, гусеницы.
На первых 250 танках в качестве силовой установки применялись двигатели “Майбах” HL210Р30 мощностью 650 л. с. Остальные машины оснащались 700-сильными двигателями “Майбах” HL230Р45. И те и другие силовые установки представляли собой 12-цилиндровые V-образные рядные карбюраторные моторы жидкостного охлаждения. Танки, которые выпускались с середины 1943 года, покрывались циммеритом и имели дополнительный перископ заряжающего. Остальные машины отличались видоизмененным дульным тормозом 88-мм пушки KwK 36 L/56. На башне и корпусе были предусмотрены крепления для дополнительных гусеничных траков.
В 1942 году фирма “Рейнметалл-Борзинг” разработала новый тип башни с 75-мм пушкой KwK 42 L/70. Готовилось также перевооружение “Тигров” 88-мм пушкой KwK43 L/71. В момент своего появления и на протяжении еще некоторого времени “Тигр” был самым мощным танком мира. Его 88-мм пушка с боекомплектом из 92 выстрелов, не имела себе равных, а лобовую броню не мог пробить ни один снаряд. Эти качества “Тигра” вынудили союзников разработать особую тактику борьбы с ним.
Однако, в ряде случаев немцы так неудачно использовали его, что танк не мог проявить всех своих возможностей. Тем не менее, союзникам не понадобилось слишком много времени, чтобы понять, какую опасность представляет “Тигр” на поле боя. Гитлер проявлял к этому танку особый интерес и прикладывал немало усилий, чтобы поскорее ввести его в строй.
Корпус танка “Тигр” имел довольно простые очертания и выполнялся из катаной стали. Отсутствие углов рационального наклона брони компенсировалось ее толщиной: лобовая броня – 100-мм, бортовая – 80-мм, верх корпуса – 26-мм. Толщина маски достигала 110-мм, и она служила противовесом длинному орудийному стволу танка. Вращение башни обеспечивалось гидравлическим приводом который приводился в действие от коробки передач. Таким образом, когда двигатель танка не работал, вращение башни осуществлялось вручную.
“Тигр” был первым немецким танком с ходовой частью, в которой опорные катки устанавливались в шахматном порядке. Эта система с торсионной подвеской обеспечивала плавный ход машины и относительное удобство экипажа. Однако при эксплуатации танков на Восточном фронте в зимнее время между катками набивались грязь и снег, которые замерзали за ночь и к утру блокировали ходовую часть “Тигров”. Тактико-технические характеристики танка Рz.Крfw.VI(E)
В 1943 году на базе стандартного “Тигра” был разработан танк управления. Он имел уменьшенный боекомплект – вместо ликвидированной боеукладки устанавливалась дополнительная радиостанция. Демонтировался также спаренный с пушкой пулемет MG-34. На корпусе танка управления устанавливались две штыревые антенны. Всего было построено 84 танка этого типа.
Небольшое количество танков PzKpfw VI “Тигр” Ausf. Н1 (Е) было переоборудовано в ремонтно-эвакуационные машины. В 1945 году планировалось переоборудовать некоторое количество “Тигров” в огнеметные танки. На машинах “Фламмтигр” огнемет устанавливался вместо курсового пулемета MG-34 калибра 7,92-мм. Экспорт танков “Тигр” в третьи страны был незначительным, и, прежде всего, по той причине, что его производство не покрывало собственные нужды Германии. Тем не менее, летом 1943 года 2-3 “Тигра” получили итальянцы, но после капитуляции Италии немцы забрали танки обратно. Летом 1944 года три “Тигра” получила венгерская армия. Один танк закупила Япония. В разобранном виде его должны были доставить в Страну восходящего солнца на борту океанской подводной лодки.
| ||||
wikiwar.ru
Машина смерти Третьего Рейха – танк «Tiger PZ.VI (T6)»: инфо, фото

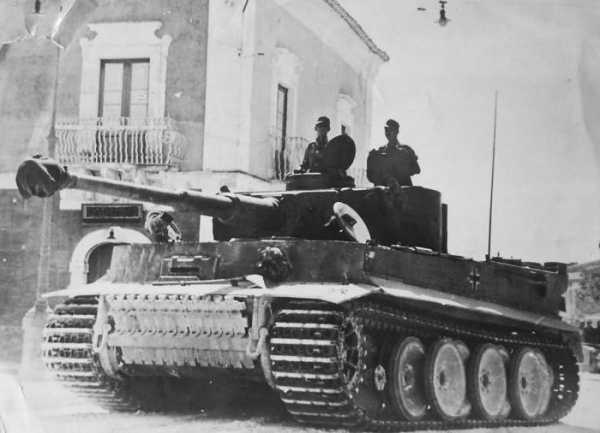

Грандиозные военные действия 1939-1945 годов требовали присутствие на полях боевых действий самой современной техники того времени. Одним из представителей такой техники стал немецкий тяжёлый танк «Тигр» — PZ.VI(T6). Этот танк прославился не за счёт огромных масштабов производства, как Т-34, или «Шерман», а именно из-за высочайших боевых качеств.
Создание «Тигра»
«Тигр» был сконструирован в 1942 году на заводах фирмы «Хеншель», возглавлял разработку Эрвин Адерс. В это же время вариант танка VR4501 разрабатывал и Ф. Порше, однако военная комиссия выбрала первый вариант, хотя Адольфу Гитлеру больше понравился вариант Порше. Впервые в боевых действиях «Тигр» был испробован в боях под Ленинградом в конце августа 1942 года. За годы войны было выпущено 1354 танка «Тигр» (Tiger PZ.VI (T6)), из них пять танков были сделаны по разработкам Порше. Себестоимость танка в два раза превышала любой другой танк и составляла восемьсот тысяч рейхсмарок.
Впервые разработкой танка занялись в 1937 году. Создание танка было очень важно для Германии, так как на вооружении ни стояло не одного тяжелого танка прорыва. На протяжении четырёх лет прорабатывались несколько опытных образцов, однако утверждены они не были. После открытия Восточного фронта вопрос о создании супертяжелого танка стал еще острее. Немцы увидели, что их танки заметно уступают советскому Т-34, а с танком КВ-1 не мог сравниться не один танк вермахта. После анализа военных сражений на советско-немецком фронте перед «Порше» и «Хеншель» поставили задачу создания танка массой не менее сорока пяти тонн.
Презентация танка А.Гитлеру
Первая презентация разработок была приурочена к именинам Адольфа Гитлера. Фирма «Хеншель» реализовала в своём проекте такую же компоновочную схему, как и в «Панцеркампфваген IV», добавив на него разработку Г. Книпкампа – расположение в шахматном порядке опорных катков в 2 ряды. До этого такое расположение было только у тягачей и бронетранспортёров. Этим инженеры добились увеличения плавности хода и таким образом точность стрельбы на ходу существенно увеличилась.
Разработка Ф. Порше существенно отличалась своей дороговизной, так как требовало значительное количество меди для электрической трансмиссии. Однако кое-что от танков Порше все-таки взяли — башню, так как башни «Хеншель» так до конца разработаны не были.
Управление
Управление танком не представляло собой сложности и особых навыков не требовало. Управление осуществлялось рулем, схожим с автомобильным и тремя педалями – газ, сцепление и тормоз, также присутствовали рычаги для переключения передач, стояночного тормоза, и аварийного управления. Башня танка находилась почти по центру корпуса, лобовая броня башни составляла 10 см.
На первых моделях в крыше башни было три отверстия, для верхнего люка и вентилятора, в более поздних пять. Корпус «Тигра» (Tiger PZ.VI (T6)) впервые имел переменную ширину. Почти все бронелисты в корпусе соединялись между собой под углом девяносто градусов. Благодаря этому все поверхности корпуса по отношению к грунту были или параллельны или перпендикулярны.
Двигатель
На «Тиграх» стояли двенадцати цилиндровые двигатели, с объёмом 23095 см3. В топливные баки помещалось 534 литра, чего хватало на расстояние около ста километров по пересеченной местности. В качестве топлива использовался этилированный бензин, с октановым числом семьдесят четыре. Именно бензиновый двигатель был одним из минусов тяжелого танка, так как он очень хорошо загорался в случае попадания противника. Первые танки «Тигр» были оснащены бинокулярными прицелами с 2,5кратным увеличением, а уже с 1944 монокулярными с пятикратным увеличением.
Танк был оборудован мощной радиостанцией с устойчивой двухсторонней связью с радиусом до 9,4 в режиме азбуки Морзе. Каждый член экипажа имел ларингофон и головной телефон, которые были подключены к переговорному устройству, однако как позже показали боевые действия, система связи очень уязвима, поэтому сами танкисты передавали водителю сигналы с помощью сигнальной системы.
Вооружение
Основным орудием танка была пушка с калибром 88 мм. Длина пушки — 5,316 метров. После выстрела гильза выпадала в латунный короб, который помещал не более шести гильз, что часто отвлекала заряжающего от боя. Для стрельбы использовались патроны от зенитных пушек Flak, только ударную капсульную втулку меняли на электрозажигательную. Справа от пушки находился «спаренный» пулемет, который наводился вместе с пушкой, и стрельба велась нажатием педали.
Назначение
«Тигр» был задуман разработчиками как оборонительный и наступательный танк одновременно. Немецкие генералы давали «Тигру» характеристику, как танку для борьбы с танками и противотанковыми орудиями противника, а в боях с пехотой эффективность была низкой. Вооружение супертяжелого танка давало ему возможность вести бой с машинами противника на расстоянии более двух километров, в тоже время сверхпрочная броня давала возможность вести и ближний бой, не боясь серьёзных повреждений.
Первые испытания танка «Tiger PZ.VI (T6)»
Синявинская наступательная операция стала своеобразным «боевым крещением» для «Тигров» (Tiger PZ.VI (T6)). Танки были брошены против наступающих войск противника, почти сразу же у танков начались поломки. У двоих танков не работала коробка передач, у еще одного начался пожар в двигателе, возможно это произошло из-за передвижения по мокрой земле, что существенно перегрузило и без того тяжёлый танк.
Однако танки быстро отремонтировали и уже в середине сентября они вернулись в бой. В следующем бою, 22 сентября немцы лишились четырёх танков, причем одна машина попала к противнику. В ходе операции «Цитадель» были задействованы 148 «Тигров», они использовались для прорыва обороны противника, здесь они показали себя блестяще, так как эффективно поражали любую советскую бронетехнику. Так один из «Тигров», смог в одиночку отразить атаку пятидесяти советских танков, при этом 22 танка он уничтожил.
«Тигры» принимали участие и на африканском фронте под руководством Роммеля. Здесь они смогли показать всю свою мощь, уничтожив только в боях в Тунисе за четыре дня 75 танков союзников. После капитуляции Германии в Африке много «Тигров» осталось в руках противника.
О техническом превосходстве «Тигров» можно судить по одному из боёв на Западном фронте, когда немецкий танкист-ас Виттман за пятнадцать минут уничтожил одиннадцать танков, два противотанковых орудия и тринадцать бронетранспортёров, разгромив, таким образом, разведку английской дивизии. На «Тиграх» вовремя боевых действий отличились еще два танкиста — аса Отто Кариус и Курт Книспель, уничтожив более 150 танков противника.
Аналоги «Тигра»
Сложно сравнивать тяжёлый «Тигр» с аналогичными танками противников, так как у него качественно усилены линейные части. «Тигр» (Tiger PZ.VI (T6)) по всем своим характеристикам превосходил тяжёлые танки СССР КВ-1 и КВ-1С и на их фоне выглядел сверхсовременным. Даже танки КВ-85 и ИС-1 существенно ему уступали, хотя и могли пробить 100 миллиметровую броню «Тигра». Почти равноценным аналогом «Тигра» можно назвать ИС-2, «Тигр» даже уступал ему по мощности и защищенности огня, но в тоже время «Тигр» превосходил его в скорострельности на минимальных дистанциях. Появившийся позднее «ТигрII» был менее сбалансирован, чем первая модель и до конца войны вторая модель постоянно страдала от проблем с механикой, очень часто экипажи танков предпочитали более старую модель новой.
my-cccp.ru
Тяжелый танк “Тигр”. Описание конструкции
|

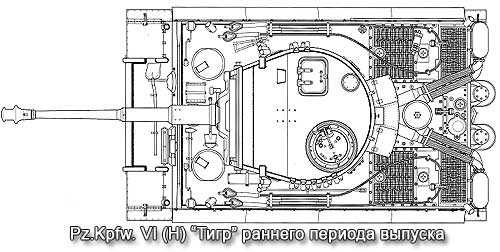

КОМПОНОВКА танка Pz.Kpfw.VI “Тигр” представляла собой классический вариант с передним расположением трансмиссии.
В передней части находилось отделение управления. В нем размещались коробка передач, механизм поворота, органы управления, радиостанция, курсовой пулемет, часть боекомплекта и рабочие места механика-водителя (слева) и стрелка-радиста (справа).
Боевое отделение занимало среднюю часть танка. В башне устанавливались пушка и спаренный пулемет, приборы наблюдения и прицеливания, механизмы наводки и сиденья командира танка, наводчика и заряжающего. В корпусе в нишах, по стенкам и под поликом башни размещался боекомплект. На днище танка – гидропривод поворота башни.
В моторном отделении располагался двигатель и все его системы, а также топливные баки. Моторное отделение отделялось от боевого перегородкой.

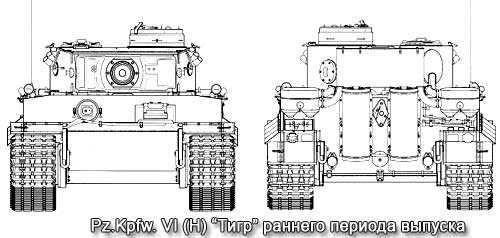

КОРПУС танка собирался из броневых листов, соединенных в шип и сваренных двойным швом. Броня – катаная, хромомолибденовая, с поверхностной цементацией.
Лобовой лист подбашенной коробки располагался под углом 8° к вертикали, верхний лобовой лист корпуса – под углом 77°, нижний – под углом 27°. Бортовые листы – вертикальные, кормовой лист наклонен под углом 8°.
В передней части крыши подбашенной коробки имелись люки-лазы механика-водителя и стрелка-радиста. Люки закрывались круглыми крышками, откидывающимися на петлях. В каждой крышке был смонтирован перископический прибор наблюдения. Между люками имелось вентиляционное отверстие, прикрытое броневым колпаком.
Кормовая часть корпуса делилась на три отсека внутренними водонепроницаемыми перегородками. Два крайних отсека при преодолении водных преград вброд могли заливаться водой; центральный, в котором располагался двигатель, был герметичным. Крайние отсеки закрывались сверху массивными литыми решетками. Две передние решетки служили для притока воздуха, охлаждающего радиаторы, а задние – для его отвода.
Надмоторная часть закрывалась крышкой с вентиляционным отверстием, прикрытым броневым колпаком.
В днище танка были предусмотрены люки для доступа к генератору и топливному насосу, к спускным кранам систем питания, охлаждения и смазки двигателя и спускной пробке картера коробки передач.
|

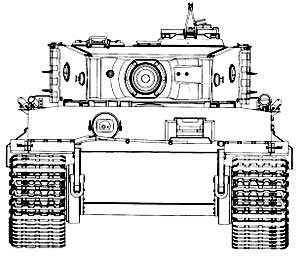

БАШНЯ подковообразной формы – сварная, с соединением листов в шип и вертикальными стенками, выполняв шимися из цельного гнутого листа. В передней части башни в литой маске устанавливались пушка, спаренный пулемет и прицел. Башня приводилась во вращение гидравлическим поворотным механизмом мощностью 4 кВт. Скорость поворота зависела от частоты вращения коленчатого вала. Отбор мощности производился от коробки передач с помощью специального карданного вала. При 1500 об/мин коленчатого вала поворот башни на 360° осуществлялся за 1 мин. При неработающем двигателе башню поворачивали вручную. Башня, вследствие большого вылета пушки и тяжелой броневой маски, была неуравновешена, что делало невозможным ее поворот вручную при крене в 5°. На ее крыше устанавливалась командирская башенка с шестью, а затем с семью смотровыми приборами.

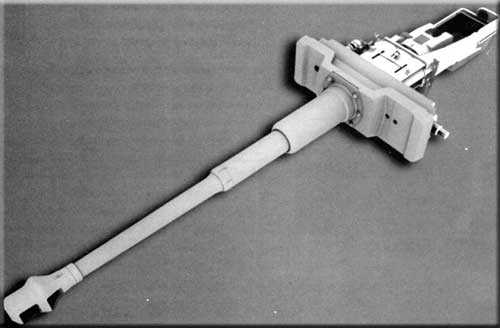

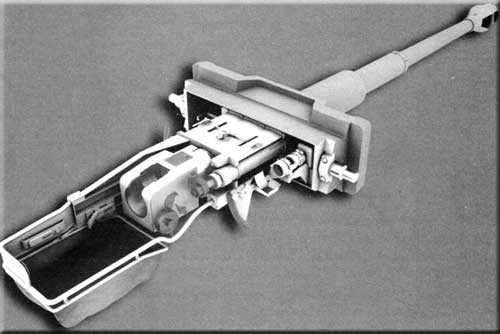

ВООРУЖЕНИЕ. Основное вооружение “Тигра” – пушка 8,8 cm KwK 36 калибра 88 мм, производившаяся заводом Wolf в Магдебурге. Ствол пушки имел длину 56 калибров – 4928 мм; вместе с дульным тормозом – 5316 мм. Масса пушки- 1310 кг. Вертикальная наводка – в пределах от – 6,5° до +17°. Предельная длина отката – 580 мм.
Пушка уравновешивалась с помощью специального гидравлического устройства, расположенного под ее казенной частью.
С пушкой был спарен 7,92-мм пулемет MG 34. Курсовой пулемет размещался в лобовом листе подбашенной коробки в шаровой установке. На командирской башенке позднего типа на специальном устройстве Fliegerbeschutzgerat 42 можно было установить зенитный пулемет MG 34.
| ||||||||||||||||||||||||||||||||||||
Танки “Тигр” первоначально оснащались бинокулярным телескопическим ломающимся прицелом TZF 9а, а затем монокулярным TZF 9b. При изменении вертикального угла наведения вооружения изменялось и положение объективной части прицелов, окулярная же часть оставалась неподвижной, что обеспечивало работу с вооружением во всем диапазоне вертикального угла наведения без изменения положения наводчика. Эти прицелы имели 2,5-кратное увеличение и поле зрения 23°. Курсовой пулемет MG 34 имел 1,8-кратный телескопический прицел KZF 2.
Боекомплект пушки состоял из 92 выстрелов, пулеметов – из 5100 патронов.
ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке устанавливались двигатели May-bach HL 210P30 или Maybach HL 230P45 (с 251-й машины). Двигатели 12-цилиндровые, V-образные (развал цилиндров – 60°), карбюраторные, четырехтактные мощностью 650 л.с. и 700 л.с. при 3000 об/мин соответственно. Диаметр цилиндра 125 и 130 мм. Ход поршня 145 мм. Степень сжатия 7(HL 210P30) и 6,8(HL 230P45). Рабочий объем 21 353 см2 и 23 095 см2. Сухая масса двигателей 1200-1300 кг. Следует подчеркнуть, что двигатель HL 230P45 был практически идентичен двигателю HL 230РЗО танка “Пантера”. Для повышения жесткости картер этого двигателя был выполнен из серого чугуна без разъема в плоскости коленчатого вала, то есть имел так называемую “туннельную” конструкцию.
Топливо-этилированный бензин с октановым числом не ниже 74. Емкость четырех бензобаков 534 л. Расход топлива на 100 км при движении по шоссе-270 л, по бездорожью – 480 л. Подача топлива принудительная, с помощью четырех топливных насосов Solex. Карбюраторов – четыре, марки Solex 52FFJIID.
Система охлаждения – жидкостная, с двумя радиаторами. По обеим сторонам двигателя располагались сдвоенные вентиляторы. В связи с изоляцией моторного отсека от воздухопритоков системы охлаждения на обоих двигателях был применен специальный обдув выхлопных коллекторов и генератора.
Для ускорения прогрева охлаждающей жидкости в процессе запуска двигателя в холодное время года была предусмотрена возможность установки термостатов с обратным перепуском через закороченный контур.
Трансмиссия состояла из карданной передачи, коробки передач со встроенным главным фрикционом, механизма поворота, бортовых передач и дисковых тормозов.
Коробка передач Maybach OLVAR OG(B) 40 12 16А продукции завода Zahnradfabrik в Фридрихсхафене – безвальная, с продольным расположением осей, восьмиступенчатая, с постоянным зацеплением шестерен, с центральным синхронизатором и индивидуальными тормозами, с полуавтоматическим управлением. Коробка обеспечивала 8 передач вперед и 4 назад. Ее особенностью являлось отсутствие общих валов для нескольких шестерен, каждая шестерня монтировалась на отдельных подшипниках. Коробка снабжалась автоматическим гидравлическим сервоприводом. Для переключения передач было достаточно перевести рычажок, не выжимая педали главного фрикциона. Сервопривод автоматически, без участия водителя, выключал главный фрикцион и ранее включенную передачу, производил синхронизацию угловых скоростей включаемых зубчатых муфт, включал новую передачу, а затем плавно включал и главный фрикцион.
В случае порчи гидравлической аппаратуры переключение шестерен и выключение главного фрикциона можно было производить механическим путем. Система смазки шестерен – струйная, с подачей масла в место зацепления при сухом картере.
Картер коробки передач центрировался и жестко соединялся с картером механизма поворота, образуя двухпоточный механизм передач и поворота. Последний крепился в носовой части корпуса танка, причем в расточку передней части картера запрессовывалось резиновое кольцо опорной балки, жестко закрепленной в броневом корпусе.
Многодисковый главный фрикцион с трением рабочих поверхностей в масле был конструктивно встроен в коробку передач, так же как и стояночный тормоз.
Фрикционно-шестеренчатый механизм поворота с двойным подводом мощности обеспечивал танку по два фиксированных радиуса поворота на каждой передаче. При этом максимальный радиус составлял 165 м, минимальный – 3,44 м. Более крутые повороты при включенной передаче, в том числе вокруг отстающей гусеницы, трансмиссией танка не обеспечивались. При нейтральном положении коробки передач был возможен поворот вокруг центра тяжести танка движением забегающей гусеницы вперед и отстающей назад с радиусом В/2 (это стандартная ошибка М.Барятинского – при развороте вокруг центра тяжести R=0 – В.Ч.).
Бортовые передачи – двухрядные, комбинированные, с разгруженным ведомым валом.
Механические дисковые тормоза были разработаны инженером Клауе и изготовлены фирмой Argus.

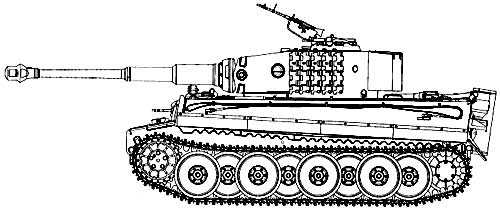

ХОДОВАЯ ЧАСТЬ танка применительно к одному борту состояла из 24 опорных катков, расположенных в шахматном порядке в четыре ряда. Опорные катки размером 800х95 мм у первых 799 танков имели резиновые бандажи; у всех последующих – внутреннюю амортизацию и стальные бандажи. Конструкцию ходовой части разработал советник имперского управления вооружений инженер Г. Книпкамп – активный участник проектирования целого ряда германских бронированных машин.
Подвеска – индивидуальная, торсионная, одновальная. Балансиры передних и задних опорных катков снабжались гидравлическими амортизаторами, размещенными внутри корпуса.
Ведущие колеса переднего расположения имели два съемных зубчатых венца по 20 зубьев каждый. Зацепление цевочное.
Направляющие колеса-литые, с металлическими бандажами и кривошипным механизмом натяжения гусениц.
Гусеницы стальные, мелкозвенчатые, из 96 двухгребневых траков каждая. Ширина гусеницы 725 мм, шаг трака 130 мм.
ЭЛЕКТРООБОРУДОВАНИЕ было выполнено по однопроводной схеме. Напряжение 12В. Источники: генератор Bosch GULN 1000/12-1000 мощностью 0,7 кВт, два аккумулятора Bosch емкостью 150 Ач. Потребители: электростартер Bosch BPD 6/24 мощностью 4,4 кВт, система зажигания, башенный вентилятор, контрольные приборы, подсветка прицелов, приборы звуковой и световой сигнализации, аппаратура внутреннего и внешнего освещения, звуковой сигнал, спуски пушки и пулеметов.
СРЕДСТВА СВЯЗИ. Все танки “Тигр” оснащались радиостанцией Fu 5, имевшей дальность действия 6,4 км телефоном и 9,4 км телеграфом.
СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ. Система пожаротушения – автоматическая, с порогом срабатывания 120°С. Сигнализация была выведена на панель приборов механика-водителя.
После внедрения башни с командирской башенкой нового типа длина с пушкой вперед составила 8455 мм, а высота – 2885 мм.
blefru.narod.ru
Танки Тигр
Техническое описание.
Корпус танка Pz.Kpfw. VI Tiger Ausf. h2 внутри разделен на три части:
отделение управления,
боевое отделение и
моторное отделение.
Танк “Тигр”. Отделение управления.
В отделении управления находятся места механика-водителя и помощника механика-водителя (фактически – стрелка-радиста), разделенные трансмиссией. Здесь же установлены рулевое колесо с гидроусилителем, рычаги управления (используются как аварийный орган управления и стояночный тормоз), стандартное радиооборудование, наблюдательные приборы, курсовая пулеметная установка. В крыше отделения управления имеется два верхних люка.
Место механика-водителя находился слева от продольной оси танка. Справа от сиденья, над трансмиссией, расположена панель приборов. На приборной панели установлены:
- указатель числа оборотов вала двигателя. максимальное значение шкалы 3500 об/мин. Диапазон шкалы от 1300 до 2500 об/мин окрашен в зеленый цвет (нормальная частота вращения вала), диапазон шкалы от 3000 до 3500 об/мин окрашен в красный цвет (аварийная частота вращения вала)
- термометр, указывающий температуру воды в радиаторе, диапазон шкалы – от 40 до 120 град.С
- указатель давления масла, прокалиброван до 12 атм
- спидометр, прокалиброван до 100 км/ч. В спидометр встроен счетчик километража
- аварийная лампочка пожарной сигнализации моторного отделения
Слева от механика-водителя на уровне рычага наблюдательного прибора установлен электрический гирополукомпас, помогающий выдерживать направление движения.
Основные органы управления танком “Тигр” – рулевое колесо и педали (газ, сцепление, тормоза). Перед сиденьем справа установлен рычаг переключения передач и рычаг стояночного тормоза (слева – рычаг вспомогательного стояночного тормоза). За сиденьем с обоих сторон – аварийные рычаги управления.
Перед сиденьем, ниже рулевого колеса, в нижней части смотрового блока расположен переключатель зажигания. Непосредственно над зажиганием нахо-
дится ручной штурвальчик привода заслонки смотрового прибора.
Центральная часть отделения управления занята полуавтоматической трансмиссией Майбах OLVAR OG(B) 40 12 16 А. Трансмиссия обеспечивает восемь передач переднего хода и четыре заднего. Трансмиссия снабжена гидравлическим преселектором. Передачи обеспечивают движение на следующих скоростях:
- 1-я передача переднего хода – 3 км/ч
- 2-я передача переднего хода – 4,5 км/ч
- 3-я передача переднего хода – 6 км/ч
- 4-я передача переднего хода – 9 км/ч
- 5-я передача переднего хода – 14 км/ч
- 6-я передача переднего хода – 21 км/ч
- 7-я передача переднего хода – 31 км/ч
- 8-я передача переднего хода – 45 км/ч
Четыре передачи заднего хода соответствуют четырем первым передачам переднего хода, но обеспечивают чуть меньшую скорость движения. Двухступенчатый регенеративный механизм управления с гидроусилителем L600C (па некоторых танках H&S L801) обеспечивает управление танком но курсу. Основной орган управления – рулевое колесо. Вращение колеса передается на два многодисковых сцепления, регулирующих вращение ведущих колес. В аварийном режиме управление по курсу осуществляется рычагами. Аварийный режим возможен только при движении с небольшой скоростью. После выключения двигателя рычаги управления часто использовались как стояночные тормоза.
Каждое многодисковое сцепление оборудовано механическими тормозами Аргус. Привод тормозов – от педали или тормозного рычага. В лобовом бронелисте надстройки корпуса имеются проемы под смотровые приборы механика-водителя. Самый большой проем прямоугольной формы закрывается сдвижным (в вертикальной плоскости) бронещитком толщиной 100 мм. Щиток сдвигается по двум вертикальным направляющим, привод – от ручного штурвальчика, установленного внутри отделения управления. В проеме установлен толстый блок из бронестекла. Блок герметизирован резиновой прокладкой. С наружной стороны имеются дефлекторы для отражения бронебойных пуль. Вертикальными дефлекторами служат направляющие сдвижного щитка, еще один горизонтальный дефлектор установлен внизу, функции верхнего горизонтального дефлектора выполняет небольшой козырек, также предохраняющий смотровой блок от заливания водой во время дождя.
При опущенном бронещитке остаются открытыми два небольших отверстия, которые позволяют механику-водителю использовать эпископ KKF-2.
Дополнительно у механика-водителя установлен еще один неподвижный наблюдательный прибор, эпископ, в крышке верхнего люка. Оптическая ось прибора развернута на 30 град, влево от продольной оси корпуса танка. От повреждений эпископ защищает П-образная скоба из стальной полосы толщиной 15 мм. Многие механики-водители считали, что установленного в крышке люка эпископа вполне достаточно для наблюдения за местностью при закрытом бронещитке. На многих снимках “Тигров” военного времени хорошо видно, что отверстия под эпископ KKF-2 заварены.
Сиденье механика-водителя регулируется по высоте и может двигаться взад-вперед.
Верхние люки диаметром 483 мм приподнимаются и сдвигаются в сторону, влево – люк механика-водителя, вправо – люк стрелка-радиста. Крышки снабжены пружинным механизмом, облегчающим их открывание и снижающим вероятность защемления пальцев рук или ног (смотря чем открывать). С оборотной стороны крышек имеются запорные механизмы. Вращением центральной рукоятки люк запирается тремя стальными скобами. Люки снабжены толстыми резиновыми прокладки, в закрытом положении верхние люки водонепроницаемы. Люк стрелка-радиста является зеркальным отображением люка механика-водителя.
Вентилятор отделения управления установлен на крыше между верхними люками стрелка-радиста и механика-водителя над кожухом трансмиссии и защищен бронеколпаком.
За сиденьем механика-водителя находится боеукладка на шесть снарядов к пушке.
Рядом с сиденьем стрелка радиста установлены блоки радиостанции FuG-5. Радиооборудование включает передатчик S.c. 10 мощностью 10 Вт и приемник Ukw.E.e. Диапазон работы радиостанции – от 27,2 до 33,3 МГц. Радиостанция обеспечивает устойчивую двустороннюю связь в радиусе до 6,4 км в телефонном режиме и до 9,4 км в режиме азбуки Морзе. Радиостанция запитана от 12-вольтовой аккумуляторной батареи, смонтированной в коробе размером 312 х 197 х 176 мм. Короб для аккумулятора установлен на одной раме с приемником и передатчиком. Радиостанция комплектуется стандартной 2-метровой штыревой антенной StbAt 2m. Антенный ввод расположен в правом заднем углу крыши боевого отделения.
Все члены экипажа имеют ларингофоны и головные телефоны, подключенные к танковому переговорному устройству. В бою внутренняя переговорная система оказалась очень уязвимой, поэтому в некоторых подразделениях экспериментировали с мотажом на танках световой сигнальной системы, которая позволяла командиру передавать механику-водителю простые команды при выходе из строя интеркома.
Перед креслом стрелка-радиста в лобовом бронелисте надстройки корпуса имеется круглое отверстие под шаровую установку Kugelblende-100 курсового пулемета MG-34. Танковый вариант KwMG-34 известнейшего пулемета периода второй мировой войны имел ленточное питание, предусматривалась возможность демонтажа пулемета и ведения из него стрельбы с двух сошек или с трехсошннкового станка вне ганка. Танковый вариант пулемета снабжался пластиковым прикладом, который чаше всего снимали, чтобы уменьшить длину казенной части для увеличения свободного объема внутри танка.
С орудием спарен пулемет такого же типа, как и установленный у стрелка-радиста. Спаренный пулемет можно снимать для ведения стрельбы вне танка. Сошки к обоим пулеметам хранятся внутри танка. Основное отличие танкового варианта пулемета MG-34 от пехотного -кожух ствола. У пехотного пулемета кожух ствола выполнен с круглой перфорацией, у танкового – с продольными щелями. Кроме того на танковом пулемете нет крепления для сошек в районе дульного среза. Пулемет KwMG-34 вставляется в шаровую установку Kugelblende-100 изнутри, узлы крепления сошек мешали бы поставить пулемет на место или наоборот, снимать его. Крепления для сошек устанавливаются на пулемет после снятия его с танка.
Установка Kugelblende-100 (100 -толщина маски в мм) обеспечивает углы обстрела по вертикали от -10 град, до + 15 град, по горизонтали +/- 5 град. Помимо пулемета в установке смонтирован оптический прицел KZF-2 с 1,8-кратным увеличением. Прицел смонтирован рядом с пулеметом. Казенная часть пулемета сбалансирована спиральной пружиной, одним концом закрепленной на внутренней поверхности крыши отделения управления, другим -на пулемете. Установка Kugelblende-100 снабжена полусферическим головным упором. В крышке верхнего люка стрелка-радиста установлен такой же эпископ, как и в крышке люка механика-водителя, но развернутый на 30 град, вправо от продольной оси танка. Показания приборов механика-водителя стрелок-радист имеет возможность контролировать посредством зеркала.
К курсовому пулемету полагаются два запасных ствола, которые хранятся в стандартном металлическом контейнере на полу справа от сиденья стрелка-радиста. В отличие от металлических контейнеров для лент пехотных пулеметов (рассчитан на 600 патронов), лента к танковому пулемету хранится в матерчатом мешке с металлическим верхом, мешок закрывается металлической крышкой на клипсах. В каждом мешке находится три ленты по 150 патронов. Использованные ленты и пустые мешки полагается выбрасывать из танка, во избежание заклинивания ими механизмов или органов управления. Рядом с местом стрелка-радиста можно разместить 13 мешков, 1950 патронов калибра 7,92 мм. Кроме того, здесь же находится “пехотная” металлическая коробка, предназначенная для стрельбы из пулемета вне танка. Как правило, на танках имелся один контейнер с запасными частями сразу к двум пулеметам, но два комплекта инструментов Ersatz-teilmappe в кожаных чехлах. Такие чехлы пулеметчики-пехотинцы носили на поясных ремнях. В комплект к пулемету входят также асбестовые тряпочки, с помощью которых снимается нагретый при стрельбе ствол при его замене. К каждому пулемету прилагается зенитный прицел и сошки для использования оружия вне танка.
Танк “Тигр”. Боевое отделение.
Боевое отделение занимает центральную часть корпуса, от моторного отделения оно отделено противопожарной перегородкой, от отделения управления – стальным арочным экраном. Под фальшполом боевого отделения проходит вал, соединяющий двигатель и трансмиссию. Укладка боекомплекта к 88-мм орудию расположена по бортам корпуса и под фальшполом. По бортам расположены укладки на 16 снарядов каждая, шесть снарядов размещено под полом боевого отделения. От соединительного вала отбирается мощность, которая передается на гидропривод разворота башни. На передней стенке боевого отделения, за местом стрелка-радиста, крепятся контейнер с запасными стволами и аксессуары для спаренного с пушкой пулемета MG-34. Боекомплект к спаренному пулемету хранится на противопожарной перегородке -16 мешков по 150 патронов. 2400 патронов калибра 7,92 мм.
Танк “Тигр”. Моторное отделение.
Кормовую часть корпуса занимает моторное отделение с основным двигателем и вспомогательными механизмами, топливными баками, стартером, воздуховодами, топливными и масляными магистралями. На первых 250 “Тиграх” устанавливались двигатели Майбах HL-210Н-30, на остальных – Майбах HL-210H-45. Первые 495 “Тигров” комплектовались воздуховодами для подводного вождения.
Корпус танка впервые в германском танкостроении имеет переменную ширину. Ширина нижней части собственно и есть ширина корпуса. Верхнюю часть пришлось расширить за счет надгусеничных спонсонов для размещения башни с диаметром погона 1850 мм -минимальный диаметр погона, позволяющий установить в башню орудие калибра 88 мм. Размер опорной бронеплиты пола корпуса 4820 х 2100 мм, толщина плиты 26 мм. Толщина бортовых бронеилит варьируется: борта верхней части корпуса 80 мм, корма 80 мм, лоб -100 мм. Толщина бортов нижней части корпуса уменьшена до 63 мм, так как здесь роль дополнительной защиты выполняют опорные катки. Большинство бронелистов корпуса соединяются под прямым углом.
Таким образом, почти все поверхности корпуса “Тигра” или параллельны или перпендикулярны грунту. Исключение составляют верхний и нижний лобовые бронелисты. Лобовой 100-мм бронелист, в котором установлен курсовой пулемет и наблюдательный прибор механика-водителя почти вертикален – его наклон составляет 80 град, к линии горизонта. Верхний лобовой бронелист толщиной 63 мм установлен почти горизонтально – с углом наклона 10 град. Нижний лобовой бронелист толщиной 100 мм имеет обратный наклон в 66 град.
Стыкуются бронелисты методом “ласточкин хвост” (“торговая марка” германских танков), соединяются сваркой.
Стык башни и корпуса ничем не прикрыт – одно из наиболее уязвимых мест “Тигра”, которое постоянно подвергалось критике. Толщина крыши корпуса – 30 мм – контрастирует с толстой лобовой броней. По мнению многих танкистов, толщина крыши была явно недостаточной. Многие “Тигры” были потеряны только потому, что осколками снарядов клинило башню. Нa “Тиграх” поздних выпусков для защиты стыка башни и корпуса монтировалось бронекольцо.
В целом бронирование “Тигра” обеспечивало высочайший для своего времени уровень защищенности. С целью повышения боевого духа экипажей тяжелых танков, в учебный центр в Падерборн с Восточного фронта доставили машину обер-лейтенанта Цабеля из 1-й роты 503-го тяжелого танкового батальона. За два дня боев под Ростовом в составе боевой группы “Зандер” танк Цабеля получил 227 прямых попаданий 14,5-мм пуль противотанковых ружей. 14 попаданий снарядами калибра 45 и 57 мм и 11 попаданий снарядами калибра 76.2 мм. Выдержав такое количество попаданий, танк сумел своим ходом совершить 60-км марш в тыл на ремонт.
Качество брони высоко оценили англичане, изучавшие трофейный “Тигр”. Но мнению британских экспертов эквивалентная по снарядостойкости английская броня будет толще брони “Тигра” на 10-20 мм.

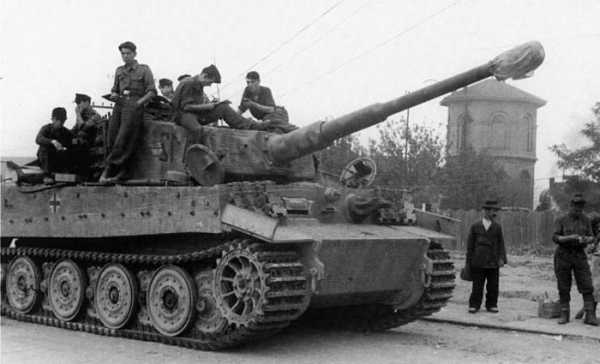

С августа 1943 г. внешние вертикальные поверхности корпуса и башни танка стали покрывать керамическим составом Zimmerit, не дававшим приставать к бронегранатам, оснащенным магнитами. История с циммеритом – еще один анекдот, не уступающий но глубине мысли “железнодорожной” эпопеи “Тигра”. Кроме немцев, никто даже не собирался применять в боевых действиях гранаты с магнитным держателем! Нанесение циммерита увеличивало срок изготовления танка на шесть дней. Шесть лишних дней увеличивали вероятность того, что беспомощный танк разбомбит авиация союзников. На фронте же циммеритное покрытие не давало решительно никаких преимуществ. От антимагнитного покрытия отказались только на “Тиграх” самого позднего выпуска.
Более реальным способом увеличить защищенность танка стала навеска на броню запасных гусеничных траков. Траки монтировались как на корпусе, так и по бортам башни. Впервые запасные траки в качестве своего рода накладной брони были использованы в период боев в Тунисе на “Тиграх” из 501-го тяжелого танкового батальона. Траки крепились к нижним частям кормы и лба корпуса, еще по три трака крепилось на лобовом бронелисте надстройки с внешних сторон от курсовой пулеметной установки и oт смотрового прибора механика-водителя. На некоторых танках держатели для траков наваривались на бронелист еще и между курсовым пулеметом и смотровым прибором механика-водителя. Траки от гусеницы “Тигра” в этом случае не годились – слишком широкие, использовались узкие траки от гусениц танка Pz.Kpfw.IV. Использование траков от “четверки” лишний раз говорит о том, что траки выполняли именно роль дополнительной брони и не были “запасными гусеничными траками”. Позже африканский опыт был широко применен на Восточном фронте.
Нижний лобовой бронелист корпуса защищался траками также, как и на танках Pz.Kpfw.III и Pz.Kpfw.IV. Стальной стержень своими концами приваривался между буксировочными крюками. В пространство между бронелистом и корпусом укладывались траки. Обычно здесь размещалось 12 траков, две “связки” по шесть траков.
Первые “Тигры” не имели бортовых надгусеничных крыльев и подкрылков. Это хорошо видно на снимках прототипов и машин, захваченный Красной Армией под Ленинградом. На “Тиграх” 501-го тяжелого танкового батальона всегда имелись крылья и подкрылки и закрепленными вблизи обрезов резиновыми фартуками. На предсерийных машинах, первыми попавшими на Восточный фронт, стояли узкие передние подкрылки, как на прототипе VK3601(H). Первые серийные танки получили широкие подкрылки. состоявшие из двух частей: неподвижной по ширине транспортных гусениц и откидной. Откидная часть крепилась на петлях вдоль неподвижной. С откинутой частью ширина подкрылка равнялась ширине боевой гусеницы.
На «Тиграх» из 501-го тяжелого танкового батальона устанавливались подкрылки иного типа. Весь подкрылок мог откидываться вверх вдоль корпуса тапка. Судя по фотографиям такие передние подкрылки были только на “Тиграх” из s.Pz.Abt. 501.
Вдоль нижней кромки внешней поверхности надгусеничных ниш крепились крылья, состоявшие из четырех сегментов. Крылья полностью перекрывали по ширине боевые гусеницы. Совершенно новые “Тигры” имели еще и резиновые бортовые экраны, закрепленные на крыльях. Скорее всего эти экраны или быстро терялись, или снимались экипажами – снимков с фронта, на которых можно было обнаружить “Тигр” с бортовыми экранами, известно совсем немного.
В передней части корпусов раннего выпуска монтировалось две щелевых фары Бош. Сначала фары устанавливались на крыше корпуса, по углам в ее передней части. Позже в этих местах стали монтировать пусковые устройства для S-мин, а кронштейны фар перенесли на лобовой бронелист корпуса. Фары часто и быстро повреждались осколками снарядов, пулями, а также при преодолении танком искусственных и естественных препятствий. С середины 1943 г. на танки ставили только одну фару – на крыше отделения управления по центру корпуса под стволом орудия. Точно так же фары ставились на более поздних танках Pz.Kpfw. VI Ausf. В Tiger II. Тем не менее, существует масса снимков, на которых запечатлены танки “Тигр”, вообще не имеющие фар.
tanki-tiger.narod.ru
Танки Тигр
Главный калибр “Тигра” – пушка 8,8 cm KwK-36 L/56, танковый вариант знаменитой зенитной пушки Flak-18/36. Ствол пушки был оснащен двухкамерным дульным тормозом, кроме того по сравнению с зенитным орудием изменилась конструкция рекуператора. На пушке стоял полуавтоматический вертикальный клиновой замок. Рычаг замка располагался на правой стороне казенника.
Орудие 8,8 cm KwK-36 L/56 в сборе с маской. Справа и слева от казенной части смонтированы цилиндры накатника и откатчика
Спуск орудия – электрический. Кнопка электроспуска расположена на штурвальчикс механизма вертикального наведения пушки. Предохранительные устройства пушки аналогичны, использованным на орудии танка Т-IV (Pz.Kpfw. IV). Электроспуск блокируется пока не закрыт замок орудия или если откат ствола после предыдущего выстрела был не полным. Обойти блокировку можно было произведя выстрел вручную. Часто ручным спуском пользовались при необходимости привести танк в негодность, например – при невозможности буксировки поврежденной машины. Снаряд загонялся в казенник, из амортизатора сливалось масло, после чего производился выстрел. Как правило, при выстреле полностью разрушались дульный тормоз и откатники. Ремонту такая пушка не подлежала.
Длина орудия oт среза дульного тормоза до среза казенной части – 5316 мм. Ствол орудия выступал на габариты корпуса в случае установки башни на 12 ч на 2128 мм. Длина ствола 4930 мм (56 калибров), длина нарезной части ствола – 4093 мм. Закрутка нарезов – правая. Всего в стволе 32 нареза шириной 3,6 мм и глубиной 5,04 мм. К казенной части крепился латунный желоб, прикрытый брезентом; в желоб падала после открытия замка стреляная гильза. Из желоба гильза скользила в короб, также сделанный из латуни. В коробе одновременно помещалось не более шести стреляных гильз, поэтому в бою заряжающему часто приходилось отвлекаться на очистку короба от гильз. Сначала заряжающий просто выбрасывал гильзы наружу через лючок в стенке башни, но начиная с 46-й башни правый лючок заменили аварийным люком. Гильзы приходилось выбрасывать через верхний прямоугольный люк.
Чистка орудия танка “Тигр”
На желобе был закреплен индикатор хода ствола при нормальной откате, нормальная длина отката ствола после выстрела составляла 580 мм.
Первоначально орудие балансировалось с помощью работающей на сжатие пружины, закрепленной на орудии и на правой стороне внутренней стенке передней части башни (ниже смотрового отверстия заряжающего). На танках поздних выпусков балансир перенесли в левую часть башни за сиденье командира. Теперь балансир связывал казенник пушки и полик башни.
Накатники и откатник крепились к цапфам орудия. На зенитной пушке Flak-18/36 откатник и накатник располагались в вертикальной плоскости, на танковом варианте зенитки – в горизонтальной, накатник слева, откатник – справа.
К казенной части крепится лоток для стреляных гильз, страховочное ограждение. Прицел крепится левее ствола орудия, справа от ствола монтируется спаренный пулемет. Изображена маска раннего типа с двумя отверстиями под бинокулярный прицел.
Спаренный пулемет MG-34 монтировался справа от пушки. Пулемет, как следует из названия “спаренный”, наводился вместе с пушкой, стрельбу из него вел наводчик нажатием на педаль правой ногой. До 1943 г. устанавливались стандартные пулеметы KwMG-34, позже – KwMG-34/40, KwMG-34/S и KwMG-34/41. Пулемет KwMG-34 пользовался заслуженной популярностью за свою простоту, но вместе с тем для танкового пулемета он обладал недостаточной скорострельностью, кроме того часто случались задержки при стрельбе. Танкисты постоянно жаловались на эти “усовершенствованные” танковые пулеметы. Возврат к пехотным MG-34 и MG-42, впрочем, дал нулевой результат с точки зрения повышения эффективности.
Пехотные варианты оказались, как и следовало ожидать, слишком велики для установки в танк. До самого конца войны “Тигры” нередко оставались едва ли не беззащитными перед пехотой противника.
Стационарный оптический прицел монтировался слева от орудия. Сначала “Тигры” оснащались бинокулярными прицелами TZF-9b фирмы Цейсс, с апреля 1944 г. – монокулярными прицелами TZF-9c. Прицел TZF-9b имел постоянное 2,5-кратное увеличение, поле зрения 23 град. Увеличение прицела TZF-9c менялось в диапазоне от 2,5х до 5х. Шкала прицела градуировалась в диапазоне от 100 м до 4000 м в гектометрах (от 0 до 40) для пушки и от нуля до 1200 м для пулемета. Прицельная марка перемещалась вращение небольшого штурвальчика.
В функции наводчика входило наведение орудия в вертикальной и горизонтальной плоскостях путем разворота башни и изменения угла возвышения пушки. Изменение угла возвышения производилось вращением штурвальчика, установленного справа от места наводчика. Над штурвальчиком на уровне глаз наводчика был установлен клинометр (указатель угла возвышения), подсвеченный лампочкой. Шкала клинометра частично перекрывала возможный диапазон углов возвышения. Диапазон шкалы – от -5,625 град, до +22,5 град., диапазон реальных углов возвышения пушки – от -6.5 град, до +17 град. Часть шкалы с делениями, соответствующими отрицательным углам возвышения, окрашивалась в красный цвет. Шкала дальностей градуировалась в диапазоне от 0 до 8000 м.
Для своего времени орудие танка “Тигр” являлось самой мощной танковой пушкой в мире, способной поразить любой танк на дистанции до 2000 м, но обычно стрельба по бронетехнике велась с дистанций до 1000 м. На этих дистанциях опытный наводчик выводил из строя танк противника одним снарядом. На дистанции порядка 2000 м хорошим результатом считалось четыре снаряда на один танк. Стрелять на дистанции более 2000 м не рекомендовалось, хотя допускалось поражение неподвижных целей на дальностях до 2500 м.
На больших дистанциях цели должны были поражаться залповым огнем взвода “Тигров”. Иногда огонь по незащищенным целям велся одиночными танками на очень больших дальностях. Известен случай уничтожения “Тигром” советской пушки на конной тяге на дистанции 5000 м. В Африке опытные наводчики зенитных орудий привлекались для ведения контрбатарейной борьбы, временно заменяя штатных наводчиков танков “Тигр” из 501-го тяжелого танкового батальона. Известен случай подавления британской батареи 26-фунтовых пушек на дистанции 7600 м.
Несмотря на ограничения по дистанциям поражения бронетехники, отдельные “горячие” командиры танков приказывали своим наводчикам вести огонь на запредельные, согласно инструкциям, дистанции. В июле 1944 г. наводчик из экипажа “Тигра” командира 3-й роты 506-го тяжелого танкового батальона гауптмана Ваккера поразил танк Т-34, находившийся на дистанции 3600 м с другой стороны линии фронта. Нормой для опытного наводчика считалось за 30 с уложить один из трех снарядов в движущуюся со скоростью 20 км/ч цель (типа танк) на дальностях от 800 до 1200 м.
Боекомплект к пушке на танке “Тигр” составлял 92 снаряда, 70 из них хранилось в боевом отделении ниже уровня башни (64 по бортам и шесть под полом). Укладка первых выстрелов находилась на полике башни – четыре контейнера по четыре снаряда в каждом. После расходования “первых выстрелов” перед каждым новым выстрелом требовалось разворачивать башню на 90 или 180 град, чтобы заряжающий мог взять очередной снаряд из правой или из левой бортовой боеукладки. Особенно неудобно было извлекать снаряды из бортовых боеукладок на командирских танках Befehlswagen Tiger, так как в правой части боевого отделения этой машины размещался дополнительный электрогенератор. Установка электрогенератора также привела к уменьшению числа снарядов в бортовых боеукладках до 66 штук, большинство из них находилось в контейнерах левого борта.
Боеукладка
Боекомплект к пушке KwK-36 состоял из снарядов 88x570R, идентичных и полностью взаимозаменямых со снарядами к зенитной пушке Flak-18/36. Обычно половину боекомплекта составляли осколочно-фугасные боеприпасы Sprenggranatpatrone L/4,5 (SprGr L/4,5), остальные – противотанковые следующих типов:
- Panzersprenggranatpatrone-39 (PzGr 39), бронебойный с фугасным зарядом и трассером;
- Panzersprenggranatpatrone-40 (PzGr 40), высокоскоростной подкалиберный с вольфрамовым сердечником и трассером;
- Panzersprenggranatpatrone-39 (Hohlladungs) (PzGr-39H), кумулятивный противотанковый.
Наибольшей популярностью пользовались снаряды Panzersprenggranatpatrone-39, известные также как Panzerkopfgranaten. Из-за нехватки вольфрама выпуск снарядов Panzersprenggranatpatrone-40 был ограничен. В ограниченном количестве их использовали для борьбы с советскими тяжелыми танками и самоходками. Из-за отсутствия фугасного заряда эти снаряды обладали небольшим разрушительным воздействием. Снаряды Panzersprenggranatpatrone-39 (Hohlladungs) при стрельбе на дальности свыше 500 м имели большой разброс, из-за чего танкисты их не любили. С другой стороны эти снаряды пробивали очень толстую броню.
Кроме пушки и двух (позже грех) пулеметов в комплект вооружения танка “Тигр” входили сигнальный пистолет (ракетница Very), пистолет-пулемет и ручные гранаты, танкисты имели личное оружие.
Сигнальный пистолет – 26-мм Walther Leuchtpistole Heeresmodell (алюминиевый), позже – Walther LP-42 (стальной). Ракетница хранилась в контейнере на левой внутренней стенке башни, рядом с сиденьем командира, ниже противогаза наводчика. За сиденьем командира на кормовой стенке башни хранилось два алюминиевых контейнера с сигнальными ракетами; шесть красных и шесть зеленых сигнальных ракет в левом и 12 осветительных ракет на парашютиках в правом.
Левее контейнеров с ракетами на задней стенке кренился пистолет-пулемет МР-38/40 калибра 9 мм, пистолет-пулемет хранился в транспортном положении – приклад сложен, магазин вынут. Здесь же крепился подсумок с тремя магазинами к пистолету-пулемету по 32 патрона в каждом.
На “средних” танках раннего выпуска монтировались пусковые устройства для S-мин. Пусковые устройства монтировались по углам крыши отделения управления (впереди) и над правым углом боевого отделения (сзади). Ассимитричное расположение пусковых устройств являлось следствием установки на крыше боевого отделения (слева сзади) антенного ввода штыревой антенны радиостанции FuG-5. Пусковые устройства мин сильно напоминают пусковые устройства дымовых гранатометов, только диаметр труб 100, а не 90 мм. Пусковые устройства выстреливали стандартные осколочные мины Springmine-35, известные также как мины-лягушки. Мина разрывалась на высоте примерно 90 см над землей. Мина поражала неокопавшихся солдат в радиусе 25-39 м от точки разрыва. Пусковые устройства S-мин снабжались электроспуском.
Длина мины 150 мм, диаметр 100 мм, мина содержит 350 стальных шариков.
На башнях танков первых выпусков (до башни № 286) монтировались два блока из трех дымовых гранатометов 90 mm NbK-39. Блок из трех гранатометов получил наименование Nebelkerzenwerfer-39 (NbKWrf-39). Гранатометы крепились к стальным рамам, закрепленным по углам в передней части башни. Начиная с башни № 324 в башнях стали ставить мортирки Nahverteidigungswaffe – “оружие самообороны ближнего действия”. При ремонте ранних танков мортирки ставили и на старые башни. Из мортирок можно было вести огонь дымовыми и осколочными гранатами, S-минами.
tanki-tiger.narod.ru
Добавить комментарий
