67. Регулятор расхода воды

67. Регулятор расхода воды

Стоимость воды в городских системах водоснабжения с каждым годом становится все выше и выше. Тем не менее, иногда можно встретить небольшие кондиционеры, в которых используются конденсаторы водяного охлаждения. Это, как правило, конденсаторы, охлаждаемые сточными водами (то есть водой, которая сливается в канализацию после ее использования). В некоторых случаях холодильные установки средней производительности используют для охлаждения конденсатора грунтовую, речную или морскую воду. Во всех этих установках можно столкнуться с проблемами, обусловленными работой регулятора расхода воды (VP).
КОНДЕНСАТОР ВОДЯНОГО ОХЛАЖДЕНИЯ БЕЗ РЕГУЛЯТОРА VP

Рассмотрим рис. 67.1. На нем изображена установка с конденсатором, охлаждаемым проточной водой. В этом конденсаторе перегретые пары хладагента высокого давления поступают из компрессора в цилиндрическую емкость, внутри которой находятся заполненные проточной водой трубки. По этим трубкам постоянно циркулирует холодная вода из городского водопровода (температура этой воды, как правило, около 10СС). Давление в городском водопроводе не слишком большое, примерно около 3 бар, однако расход воды при этом будет весьма значительным, что приводит к интенсивной конденсации хладагента и небольшому значению высокого давления (ВД). При температуре воды на входе в конденсатор около 10СС и температурном напоре порядка 15 К температура конденсации составит примерно 10 + 15 = 25°С (то есть около 9 бар для R22).

Конденсирующийся жидкий хладагент скапливается в нижней части обечайки цилиндрического резервуара, который в этом случае выполняет функцию жидкостного ресивера, и контактирует с трубками конденсатора, наполненными холодной (около 10°С) проточной водой. Такой контакт вызывает сильное переохлаждение жидкого хладагента (можно легко достичь переохлаждения выше 10 К).
Малая величина ВД приведет к тому, что ТРВ или капиллярная трубка не смогут пропускать требуемый расход жидкого хладагента в испаритель {см. рис. 67.2).
Действительно, при падении разности между ВД и НД расход жидкости через ТРВ (даже если ТРВ полностью открыт) падает, что приводит к снижению объема паров хладагента в испарителе.
Поскольку при этом компрессор продолжает работать, давление в испарителе начинает падать и в конце концов уменьшается настолько, что срабатывает предохранительное реле НД…

Одновременно с этим количество хладагента в испарителе оказывается слишком малым, резко возрастает перегрев и падает холодопроизводительность. При диагностике неисправностей падение НД может объясняться многими причинами.
Однако в данном случае причина не в испарителе, поскольку сильно возрастает перегрев. Исключена также и нехватка хладагента, поскольку переохлаждение отличное. Так как на жидкостной магистрали нет преждевременного вскипания хладагента, наверняка речь должна идти о низкой пропускной способности ТРВ (см. раздел 27).

Хотя диагноз поставлен вполне корректно, бесполезно начинать “переделку” ТРВ (он и так полностью открыт): неисправность обусловлена низким уровнем ВД, что приводит точно к таким же симптомам, как и “слишком слабый ТРВ” (см. раздел 14).
РАБОТА РЕГУЛЯТОРА РАСХОДА ВОДЫ

Чтобы решить проблему, о которой мы только что рассказали, нужно установить регулятор расхода воды (VP).

Регулятор VP управляется с помошью капиллярной трубки, связывающей сильфон регулятора с полостью ВД (см. рис. 67.3). На сильфоне закреплен шток клапана и под действием силы ВД клапан открывается (движется вверх), тогда как сила регулировочной пружины давит на клапан, закрывая его (клапан движется вниз).

Когда сила натяжения регулировочной пружины превышает силу ВД, клапан закрыт. Если компрессор работает, ВД начинает расти, и как только сила ВД сравняется с силой натяжения пружины, клапан начнет открываться.

Таким образом, можно поддерживать постоянство величины ВД путем установки соответствующей силы натяжения пружины. В результате ТРВ будет сохранять оптимальную производительность, испаритель всегда будет заполнен хладагентом и опасность отключения компрессора предохранительным реле НД, которую мы рассмотрели выше, исключается.
Но регулятор VP выполняет и другую немаловажную функцию – он позволяет экономить воду:

► Когда компрессор работает, расход потребляемой конденсатором воды поддерживается на том уровне, который действительно необходим. Например, если установка состоит из двух параллельно подключенных компрессоров, расход воды через конденсатор при работе одного компрессора будет примерно в 2 раза меньше, чем при одновременной работе двух компрессоров.

► При остановленном компрессоре, когда ВД быстро падает, клапан VP сразу же закрывается.

НАСТРОЙКА РЕГУЛЯТОРА РАСХОДА ВОДЫ
В начале настоящего раздела мы увидели, к чему приводит падение ВД. На какую же величину следует настраивать регулятор VP?
В общем случае принято считать, что для конденсаторов, охлаждаемых проточной водой, при давлении низке 15 бар (для R22) потребление водопроводной воды становится недопустимым. При таком давлении, имея ввиду сравнительно большой расход проточной воды, температура воды на выходе из конденсатора становится низкой и вода сливается в канализацию с очень незначительным подогревом. То есть мы получаем серьезный перерасход воды, который наверняка ударит потребителя по карману. Следовательно, настройка должна обеспечивать величину ВД больше 15 бар.


Теперь рассмотрим/?ис. 67.4. На этом рисунке настройка регулятора VP обеспечивает величину ВД на уровне 25 бар. Потребление воды низкое, подогрев воды в конденсаторе высокий, экономия воды максимальная.

Однако рост ВД приводит к росту потребляемой электроэнергии, а холодопроизводи-тельность падает (напомним, что рост температуры конденсации на 1 К уменьшает холо-допроизводительность примерно на 1%).

Еще одним отрицательным последствием роста ВД является чрезмерное повышение температуры нагнетания (в нашем примере — до 95°С), что приводит к разложению масла и повышению его кислотности.
Таким образом, для настройки регулятора VP необходимо искать компромисс между слишком большим и слишком малым значениями ВД (см. рис. 67.5).
Поэтому приемлемый уровень настройки должен обеспечивать величину ВД в диапазоне от 15 до 22 бар (для R22), то есть обеспечивать температуру конденсации от 38 до 55 °С.
Для других хладагентов значение настройки ВД можно определить в этом же диапазоне температур конденсации.

МОНТАЖ РЕГУЛЯТОРА РАСХОДА ВОДЫ

А) ПОДКЛЮЧЕНИЕ К КОНДЕНСАТОРУ

Вход холодной воды обязательно должен располагаться в том месте, где осуществляется отбор жидкого хладагента.

Такая схема позволяет холодной воде находиться в непоредственном контакте с жидким хладагентом, выходящим из конденсатора, что обеспечивает максимально возможное переохлаждение жидкости.
Кроме того, такая схема реализует режим теплообмена между охлаждающей водой и хладагентом по принципу противотока, который наиболее оптимален для теплообменных аппаратов.
Б) ГДЕ УСТАНОВИТЬ РЕГУЛЯТОР VP: НА ВХОДЕ В КОНДЕНСАТОР ИЛИ НА ВЫХОДЕ ИЗ НЕГО»
Независимо от того, где будет стоять регулятор VP, на входе в конденсатор (поз. 1 на рис. 67.7) или на выходе из него (поз. 2), регулирование высокого давления (ВД) будет нормально обеспечиваться как в первом случае, так и во втором.
Однако чаще всего регулятор VP устанавливают на входе воды в конденсатор. Это обусловлено следующими соображениями. Когда регулятор VP стоит на входе в конденсатор, то при выключении компрессора давление нагнетания (ВД) падает и регулятор VP закрывается. При этом подача воды в конденсатор прекращается и та вода, которая была в трубках, частично сливается в канализацию, поскольку трубки оказываются под атмосферным давлением. Если
конденсатор установлен в помещении, где температура может падать ниже 0°С, или на улице, опасность замерзания воды в трубках и их разрушение становится гораздо ниже, чем в случае, когда трубки конденсатора заполнены водой (то есть в случае, когда регулятор VP установлен на выходе из конденсатора).
Внимание! Если давление в городском водопроводе превышает 5 бар, каждое открытие или закрытие клапана VP может сопровождаться гидравлическим ударом. При этом в установке возникают крайне неприятные шумы и стуки.
Кроме того, давление на входе в клапан обеспечивает его открытие. Если это давление возрастает, то после выключения компрессора клапан может быть негерметичен. В примере на рис. 67.8 пружина настроена на создание усилия, эквивалентного давлению 16 бар. При выключенном компрессоре давление в полости нагнетания падает до 10 бар. Поэтому, когда давление воды в водопроводе превысит 6 бар, клапан окажется негерметичным, даже если компрессор не работает.

В этом случае рекомендуется перед клапаном устанавливать дроссель, называемый также редуктором давления воды (поз. 1 на рис. 67.9). Этот редуктор настраивают таким образом, чтобы поддерживать давление воды на входе в клапан на уровне от 3 до 4 бар (или на таком уровне, который не будет сопровождаться гидроударами в водопроводной сети).
Кроме того, желательно установить ручной вентиль (поз. 2), позволяющий перекрывать подачу воды при операциях по обслуживанию установки.
Рис. 67.9.
После предварительной настройки редуктора при неработающей установке, последнюю запускают
и контролируют величины давлений нагнетания (ВД) и воды. Давление воды на входе в регулятор при работе установки может отличаться от давления предварительной настройки, так как редуктор может настраиваться только при наличии расхода воды через него (его настраивают точно так же, как настраивают ручные вентили кислорода и ацетилена газовой горелки: необходимо вращать регулировочный винт до тех пор, пока не установится желаемое давление).

В) ПОДКЛЮЧЕНИЕ КАПИЛЛЯРНОЙ ТРУБКИ ОТБОРА ВД ДЛЯ УПРАВЛЕНИЯ РАБОТОЙ КЛАПАНА VP
После запуска компрессора давление нагнетания ВД, пока клапан VP остается закрытым, быстро растет. Это давление по капиллярной трубке (или трубке диаметром 1/4″, в зависимости от типа клапана VP) передается в полость сильфона регулятора VP. Если капиллярная трубка слишком длинная или заполнена маслом, компрессор может быть включен по сигналу предохранительного реле ВД прежде, чем откроется клапан VP. В общем случае всегда существует запаздывание между ростом давления нагнетания ВД в месте подключения трубки отбора давления и передачей этого давления в полость сильфона клапана VP. Однако, если в трубке отбора давления есть масло, то величина этого запаздывания возрастает, что обусловлено необходимостью преодоления сил вязкого трения масла при передаче давления от трубки отбора в полость сильфона.
Преждевременное срабатывание реле ВД происходит, как правило, в тех случаях, когда врезка трубки отбора давления произведена в нижнюю часть нагнетательной магистрали (см. рис. 67.10). Масло, которое выходит из компрессора, находится именно в этой части, и оно наверняка попадет внутрь трубки отбора давления, откуда уже не выйдет.
По той же причине сам регулятор VP желательно устанавливать таким образом, чтобы полость сильфона, куда подается ВД, находилась внизу. Тогда масло не сможет накапливаться в полости сильфона. Кроме того, такая пространственная ориентация регулятора облегчает доступ к регулировочному винту.
Работа поршневых компрессоров сопровождается пульсациями давления в нагнетательном патрубке. Эти пульсации обусловлены возвратно-поступательным движением поршней. Частота пульсаций для скорости вращения приводного двигателя 1450 об/мин составляет примерно 25 Гц (25 раз в секунду). Если трубку отбора давления врезать в нагнетательную магистраль непосредственно на выходе из компрессора, указанные пульсации, передаваясь в полость сильфона, могут вызвать преждевременное “усталостное” разрушение клапана.

Поэтому врезку управляющего тракта регулятора VP рекомендуется производить как можно дальше от компрессора, желательно в жидкостную магистраль. Однако, если трубку отбора давления просто впаять в жидкостную магистраль, то в случае, когда понадобится заменить регулятор VP, придется полностью сливать хладагент из конденсатора, поскольку никаких способов отсечь эту трубку от холодильного контура у вас не будет.
В связи с этим, лучше всего трубку отбора давления подключать к запорному вентилю, устанавливаемому ни жидкостной магистрали на выходе из конденсатора.

Г) ОШИБКИ. КОТОРЫХ НАДО ИЗБЕГАТЬ
При подключении трубки отбора давления регулятора VP к штуцеру на запорном вентиле, устанавливаемом на выходе из конденсатора, никогда не отсекайте этот штуцер от холодильного контура: полость силъфона регулятора VP и полость конденсатора всегда должны быть соединены.

Иначе вы можете столкнуться со следующими проблемами (см. рис. 67.11):
► Случай ©. При включенном компрессоре вы по недосмотру отсекли штуцер отбора давления от полости конденсатора (запорный вентиль полностью открыт и тарель клапана села на правое седло). Допустим, что в момент остановки компрессора давление нагнетания ВД составляло 8 бар. После запуска компрессора давление нагнетания ВД начнет быстро расти, однако давление в сильфоне будет по-прежнему оставаться равным 8 бар и компрессор быстро отключится по команде предохранительного реле ВД.
► Случай ©. Компрессор работает, давление нагнетания равно, например, 20 бар. Если вы допустите ту же ошибку, что и в предыдущем случае, в сильфоне давление тоже будет равно 20 бар. При таком давлении клапан VP будет все время открыт, в том числе и тогда, когда компрессор выключится. В этом случае реле ВД не срабатывает, однако через месяц или чуть позже вас вновь вызовет клиент и скажет, что сумма, которую он платит за воду для охлаждения этого конденсатора, выросла в три раза. Поэтому одним из главных условий нормальной работы регулятора VP должно быть его немедленное закрытие после того, как компрессор выключается (поскольку ВД падает очень быстро).

При монтаже таких установок и пусконаладочных работах на них не забывайте проверить, насколько быстро после остановки компрессора прекращается подача воды в конденсатор.

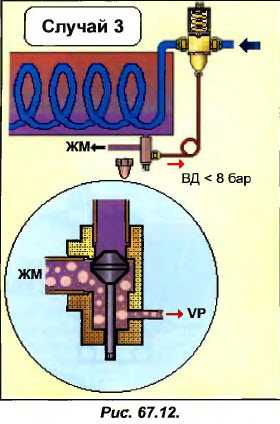

Случай ®. В предыдущих примерах жидкостной запорный вентиль на выходе из конденсатора был установлен горизонтально. Рассмотри теперь те проблемы, с которыми вы можете столкнуться, если этот вентиль расположен вертикально (см. рис. 67.12).
Во-первых, остаются те же проблемы, что и в случаях © и ©, то есть если вы оставили вентиль полностью открытым и отсекли штуцер отбора давления от полости конденсатора.
Во-вторых, добавляется еще одна. Например, чтобы заменить фильтр-осушитель на жидкостной магистрали (ЖМ), вы должны отвакуумировать испаритель и жидкостную магистраль, закрыв вентиль на выходе из конденсатора и перекачав весь хладагент в конденсатор. Когда вы закроете жидкостной вентиль на выходе из конденсатора, то есть завернете до упора шпиндель этого вентиля, полость конденсатора будет отрезана от жидкостной магистрали, но полость сильфона по-прежнему будет сообщена с этой магистралью.
Давление в жидкостной магистрали начнет стремительно падать, приближаясь к нулю (в этом и заключается цель операции по вакуумирова-нию). Но одновременно давление начнет падать и в полости сильфона регулятора VP, и клапан VP быстро закроется. Поскольку компрессор продолжает работать и откачивать хладагент из испарителя и жидкостной магистрали, а конденсатор перестает охлаждаться (регулятор VP закрыт), давление нагнетания начнет быстро расти и компрессор отключится по команде предохранительного реле ВД не закончив вакуумирования.

Чтобы предотвратить преждевременное отключение компрессора и обеспечить охлаждение конденсатора в процессе вакуумирования жидкостной магистрали, можно, конечно, отвернуть регулировочный винт, ослабив тем самым силу натяжения пружины и обеспечив свободный проток воды через конденсатор.
Однако можно и принудительно открыть клапан VP с помощью одной или двух отверток (см. рис. 67.13). Это позволяет сэкономить время и избежать разрегулирования клапана VP.

Д) ОБСЛУЖИВАНИЕ РЕГУЛЯТОРОВ РАСХОДА ВОДЫ
Иногда после выключения компрессора наблюдается негерметичность регулятора VP. Это может быть вызвано либо неудачной настройкой (слишком низкое значение настройки по ВД), либо высоким давлением воды на входе в регулятор. Но бывает и так, что негерметичность регулятора обусловлена потерей герметичности самого клапана…


В этом случае нужно либо заменить прокладку клапана, либо весь регулятор целиком.
Однако прежде, чем менять регулятор, следует убедиться в том, что на тарели клапана нет грязи или частиц, которые препятствуют закрытию клапана и таким образом нарушают герметичность регулятора VP после выключения компрессора.

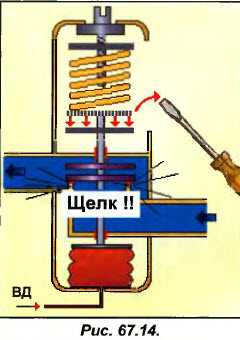

Для такой проверки следует с помощью отвертки отжать тарель клапана от седла (см. рис. 67.14), а затем быстро убрать отвертку.
Если в результате такой операции вы услышите резкий щелчок (хлопок), то это означает, что тарель села на седло, при этом грязь или посторонние частицы на тарели или седле разрушились.
Повторно отжав тарель с помощью отвертки, вы сможете удалить остатки грязи потоком воды.

Такая простая процедура (многократно повторяемая) периодически должна проводиться на регуляторах в процессе технического обслуживания установки с целью профилактики. Она позволяет восстановить герметичность регулятора VP во время остановки компрессора.

Е) РЕГУЛЯТОР РАСХОДА ВОДЫ И СЛИВ ХЛАДАГЕНТА
При некоторых операциях по ремонту приходится полностью сливать хладагент из холодильного контура. Во время этих операций встает проблема слива хладагента (см. раздел 57).
Чтобы как можно быстрее слить хладагент, желательно процедуру слива производить путем слива хладагента в жидкой фазе.
Среди множества способов выполнения такой процедуры (они подробно описаны в разделе 57) наиболее простым в нашем случае будет способ, который заключается в том, чтобы подсоединить сливную емкость к штуцеру на жидкостном расходном вентиле конденсатора, предназначенному для подключения капиллярной трубки отбора давления регулятора
Тогда при открытии расходного вентиля на сливной емкости теплая жидкость, находящаяся в конденсаторе, быстро перельется в сливную емкость (этот процесс еще более ускорится, если сливную емкость предварительно отвакуумировать и вдобавок охладить).
Чем больше будет разность температур (а следовательно, и давлений) между конденсатором и сливной емкостью, тем быстрее и полнее будет слит хладагент (как правило, считается, что с помощью такого способа можно слить до 90% начальной заправки холодильного контура).

Оставшуюся часть хладагента в газовой фазе следует откачать с помощью сливного устройст-~     ва {поз. 2 на рис. 67.16).
■     ПРИМЕЧАНИЕ. Если слив хладагента в жидкой фазе невозможен, то независимо от того, по какой причине этого нельзя сделать, нужно будет откачивать хладагент в паровой фазе.

В этом случае следует иметь ввиду, что возникает опасность замерзания воды в конденсаторе. Чтобы снизить вероятность такого замерзания, необходимо обязательно обеспечить принудительную циркуляцию воды в конденсаторе (см. пункт Ж раздела 57 и рис. 57.14).
Если во время откачки хладагента в паровой фазе в конденсаторе находится жидкий хладагент, то он начинает кипеть. Его кипение приводит к падению температуры воды в трубках, что может привести к замерзанию воды и разрушению трубок, если отсутствует интенсивная циркуляция воды!
Простой расчет показывает, что для конденсатора, охлаждаемого проточной водой, при его производительности 10 кВт и количестве жидкого хладагента в нем около 1,5 кг, откачка этого хладагента в паровой фазе (без осуществления протока воды) может привести к понижению температуры конструкции конденсатора до уровня примерно в -40°С для большинства используемых в настоящее время хладагентов!
По мере откачки хладагента в паровой фазе давление в конденсаторе будет понижаться. В результате регулятор VP начнет закрываться. В этом случае нужно изменять настройку регулятора VP, максимально снижая силу натяжения пружины, чтобы обеспечить открытие регулятора и, соответственно, проток воды, несмотря на низкий уровень давления, действующего на сильфон регулятора.
В течение всего периода откачки хладагента в паровой фазе настоятельно рекомендуется контролировать наличие протока воды и следить за температурой нижней части конденсатора (даже если вы будете просто периодически ощупывать низ конденсатора, это позволит вам избежать многих неприятностей)

vmestogaza.ru

Регуляторы расхода воды — Мегаобучалка



Представляют собой переменные гидравлические сопротивления, обеспечивающие постоянный расход при изменяющемся давлении на входе регулятора. Самым простым средством регулирования (ограничения) расхода являются диафрагмы (диски с отверстием), на которых гасится избыточное давление пред арматурой (давление, превышающее рабочее давление арматуры). Регулятор расхода с пружиной состоит из корпуса, в котором расположен подвижной клапан и пружина. Вода проходит через центральное отверстие в клапане и регулируемый зазор между корпусом и клапаном. При увеличении расхода под действием гидродинамических сил на клапан, пружина сжимается – клапан приближается к седлу, уменьшая площадь проходного сечения между корпусом и клапаном. В результате расход уменьшается до прежнего значения. Более совершенна конструкция регулятора РРЛТ.



а б
Рис.3.4. Обратные клапаны высокого давления: а – для установки на горизонтальном трубопроводе; б – для установки на вертикальном трубопроводе.



В регулирующем клапане поворотного типа (рис. 3.5) количество воды регулируется изменением площади проточного сечения в результате поворота зо­лотника относительно гильзы клапана, закрепленной в корпусе. Золотник поворачивается с помощью рычага, который перемещается от колонки дистанционного управления (КДУ), колонки автоматического регулиро­вания или термостата.



Рис. 3.5. Регулирую­щий питательный кла­пан поворотного типа. Рис.3.6. Регулирующий клапан шиберного типа.



В регулирующих клапанах шиберного типа (рис.3.6) в отличии от задвижек затвор выполнен в виде плоского шибера, в котором имеется профилированное отверстие. При перемещении шибера происходит изменение площади проточного отверстия, чем достигается плавное регулирование количества протекающей воды. Такие клапаны имеют очень малый нерегулируемый пропуск воды.



Предохранительная арматура



К предохранительной арматуре относятся предохранительные клапаны, обратные клапаны и воздухоотводчики. Эта арматура применяется в местах, где возможно образование гидравлического удара, повышение давления или обратный ток воды в трубопроводах. Клапаны могут быть пружинными и рычажно–грузовыми. Предохранительные клапаны монтируют на гидропневматических баках, после насосов.





Обратные клапаны



Обратные клапаны (рис.3.7) предназначены для автоматического предотвращения обратного тока воды в трубопроводе, например при остановке насосов. Обратные клапаны могут быть подъемные и поворотные. В поворотном клапане диск, перекрывающий проход, вращается на оси. В подъемных клапанах диск укреплен на направляющем штоке. Быстрое закрытие клапана может вызвать гидравлический удар в трубопроводе. Для устранения этого разработаны конструкции обратных клапанов, в которых посадка диска на гнездо замедляется амортизаторами.



megaobuchalka.ru

Регуляторы расхода воды | СнабДом

Простые и эффективные способы сокращения коммунальных платежей.

Экономия воды в быту – осознанная необходимость.

Почему все большее количество потребителей идет по пути экономии воды? Если раньше мы могли спокойно бросить работающий кран и отвлечься на телефонный разговор или какие-то другие дела, то сейчас, мы предпочитаем сначала закрыть смеситель, а потом уже выходить в другую комнату. Общеизвестно, что времена дешевых коммунальных услуг давно прошли. В наши дни оплата воды, газа, электричества ощутима для любого кошелька. Экономия расхода воды означает не только рациональный подход к ее использованию, но и отличный способ сократить размер коммунальных платежей.

И все таки — как экономить воду? Какие способы экономии воды самые эффективные? Данный вопрос волнует сегодня многих жильцов как домов, так и квартир. Большинство из нас уже поняли, насколько накладно оплачивать воду по нормативам потребления, рассчитанным коммунальными службами. Зачем позволять своим деньгам утекать в буквальном смысле в канализацию, когда существуют системы экономии воды, применение которых способно существенно снизить коммунальные расходы? Наиболее часто используемые — счетчики водопотребления, наиболее эффективные — регуляторы и аэраторы водопотребления.

Как экономить воду и не экономить на чистоте?

Проведение мероприятий по экономии воды в виде установки регуляторов отнюдь не означает введения жестких ограничений на пользование водой и появления каких-то бытовых неудобств. Подобные технические пути экономии воды обеспечивают поддержание оптимального напора в душе или смесителе. Это высокоэффективные меры, применяемые во всем цивилизованном мире.

Технические средства для экономного расхода воды

Наиболее эффективным способом является установка такого прибора, как регулятор расхода воды. После появления данного устройства, автоматически регулирующего напор воды, существенно повышается степень экономии воды в быту, так как снижение напора уменьшает расход, обеспечивая его оптимальный уровень, достаточный для бытовых нужд.

Почему невыгодно платить по нормативам потребления воды

Рассчитанные коммунальными службами нормы воды на одного человека сильно преувеличены, поскольку рассчитываются по ГОСТам. Объемы реального расхода воды в душе и пользовании смесителями среднестатистическим пользователем гораздо меньше. Что же говорится о нормах в государственных стандартах? Если руководствоваться ГОСТ 19681-94 п. 4.5 (Межгосударственный стандарт. Арматура санитарно-техническая водоразборная), то рекомендуемая норма составляет 12 л в минуту, между тем, на практике вполне достаточно половины от объема, установленного стандартом. Применение систем экономии воды обеспечивает сокращение объемов до 6-9 литров в минуту, что является оптимальной величиной потребления.

Удобство монтажа

Установить данную систему экономии воды очень просто. Стандартные размеры металлического корпуса и пластикового ограничителя подходят ко всем типам водяных приборов. Использование аэраторов для смесителей и устройств для уменьшения расхода воды в душе очень удобно и комфортно. Однажды попробовав данные способы экономии воды, вы оцените их несомненные преимущества и уже не сможете без них обходиться, так как это позволит значительно уменьшить размеры платежей за водоснабжение.

Виды устройств для экономии воды

В зависимости от обстоятельств и пожеланий клиента, можно выбрать различные системы экономии воды, в частности, выделяют несколько разновидностей регуляторов для смесителей.

  • Пластиковый аэратор – может быть помещен в любой стандартный металлический корпус. Использование пластикового аэратора позволяет сократить потребление воды до 2-9 литров в минуту.
  • Антивандальный регулятор – устройство данного прибора аналогично механизму других приборов, регулятор отличается простотой монтажа, для которого не требуется использование специального ключа. Применение антивандального регулятора поддерживает потребление воды в размере от двух до девяти литров.
  • Встраиваемый регулятор с внутренней и внешней резьбой. Конструкция данного устройства включает в себя металлически корпус стандартного размера, аэратор из пластика и резиновое кольцо для уплотнения. Резьба регулятора может быть как внутренней, так и внешней. Применение такого прибора позволяет уменьшить расход воды в душе или в смесителе до 2-9 литров в минуту.

Положительный эффект мероприятий по экономии воды

Простой пример:

В чем же заключается выгода от установки описанных выше устройств?

  • Значительно сокращается расход воды — как показывает практика, с применением данного устройства экономия может достигать 70%. Установить пластиковый регулятор расхода для душа или смесителя совсем несложно. Вы будете пользоваться водой в обычном режиме, а достигнутая в результате эффективность не заставит себя ждать.
  • Подобные мероприятия по экономии воды позволяют значительно уменьшить размеры коммунальных платежей.
  • Способствует стабилизации напора в кране, поскольку устройство обеспечивает фиксацию определенного объема потока воды. Таким образом, достигается экономия расхода воды и оптимальный объем напора – не слишком интенсивный, но вполне достаточный для бытовых нужд.
  • Аэраторы для смесителей повышают, обеспечивая равномерное распыление воды без брызг. Как экономить воду с помощью данных устройств? Конструкция регулятора включает в себя гибкое кольцо, вминающееся при открытии крана, а также прокладку в форме звезды, проходя через которую, поток воды уменьшается, при одновременном увеличении давления.
  • Существенно снижается уровень шума воды в ванной. Применение регулятора расхода воды возможно на смесителях разного типа и позволяет в автоматическом режиме контролировать поток воды и поддерживать оптимальный уровень напора, независимо от интенсивности водоснабжения в сети.


snabdom.com

Регулятор расхода — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 18 мая 2013; проверки требует 1 правка. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 18 мая 2013; проверки требует 1 правка.

Регулятор расхода — регулируемый гидроаппарат предназначенный для поддержания заданного расхода вне зависимости от перепада давлений в подводимом и отводимом потоках рабочей жидкости.

Однако гидравлический дроссель — это регулируемый гидроаппарат, предназначенный для поддержания заданного расхода рабочей жидкости в зависимости от перепада давлений на дросселе.

Дроссельные регуляторы расхода: а)на основе редукционного клапана и дросселя; б)на основе переливного клапана и дросселя

Регуляторы расхода часто используют в объёмном гидроприводе, в системах стабилизации скорости движения вала гидромотора или штока гидроцилиндра. Например, будучи установленным в сливной гидролинии он поддерживает на постоянном уровне слив из гидродвигателя, и таким образом поддерживает постоянной скорость движения рабочего органа. На практике, однако, из-за изменений свойств жидкости расход через регулятор расхода колеблется в пределах 10 %.

Принцип работы дроссельного регулятора расхода состоит в следующем. На гидродросселе при заданном расходе образуется перепад давлений. В случае увеличения или уменьшения расхода, соответственно, увеличивается или уменьшается перепад давлений. Один из каналов, управляющих движением запорно-регулирующего клапана, подключается ко входу дросселя, а второй канал&

ru.wikipedia.org

Регуляторы давления и расхода | Tesrf.ru

Регуляторы давления (РД) предназначены для поддержания давления до регулировочного клапана («до себя»), а регуляторы расхода (РР) — для поддержания постоянства расхода воды в отопительной системе (или перепада давления).

Регуляторы рассчитаны на рабочее давление до 1,6 МПа при температуре 150 °С. Расчетная площадь затвора (золотника клапана) подобрана примерно равной эффективной площади сильфона, вследствие чего силы от давления жидкости, действующие на сильфон и золотник клапана, уравновешиваются. Таким образом, на шток подвижной системы регулятора РР действует с одной стороны сила, возникающая от разности давлений за клапаном РГ и в сильфонной камере Ру с другой — сила натяжения пружины. Действие взаим-нопротивоположных сил уравновешивается. Регулируемое давление Р1изменяется натяжением пружины.

Регулятор давления (РД) и расхода (РР)

А — регулятор РР

Б — регулятор РД

В конструктивном отношении регулятор расхода РР (перепада) отличается от рассмотренного выше регулятора РД только положением плунжера. В регуляторе РД он является “нормально закрытым”, а в регуляторе РР — “нормально открытым”. Номинальный регулируемый перепад давления всех типоразмеров регуляторов РР составляет Р = 0,2 МПа (при среднем расходе для каждого типоразмера). При повышенных расходах воды регулируемый перепад снижается примерно до 0,18 МПа. В связи с этим не рекомендуется в зависимости от величины регулируемого перепада регулятор РР присоединять при Р < 0,2 МПапо схеме а, при Р > 0,2 МПа — по схеме б и в.

Схемы присоединения регулятора расхода РР

а — при перепаде давления менее 0,2 МПа;

б — при перепаде давления более 0,2 МПа;

в — то же путем присоединения импульсной линии за дроссельной шайбой;

1 — регулятор РР;

2 — импульсная линия;

3 — элеватор;

4 — регулятор РД;

5 — фильтр;

6, 7 — дроссельные шайбы диаметром d1 и d2;

8 — манометр;

9 — дроссельная шайба на трубопроводе dT

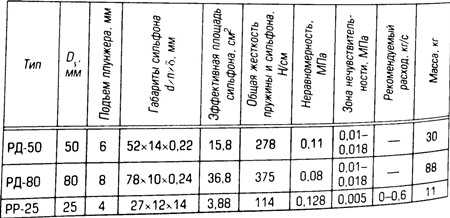

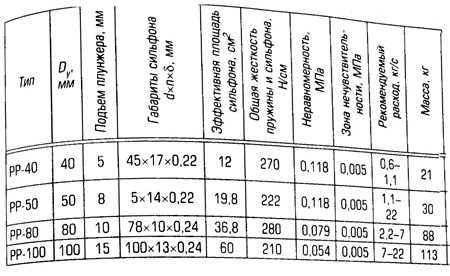

Технические характеристики регуляторов РД и РР

Диаметр дроссельной шайбы dШ схемы в определяется по формуле:

G — расход, м3/ч;

?Н — потери напора, м

Диаметр дроссельных шайб 6, 7 определяют по таблице.

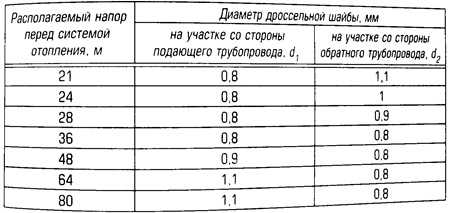

Диаметр дроссельных шайб на импульсной линии регулятора РР

Регулятор РР применяют для регулирования температуры на горячее водоснабжение с биметаллическим датчиком ТРБ, ТМП, а в установках приточной вентиляции — с датчиком ТРБ-В. При работе регулятора в качестве регулирующего клапана его перемещение зависит от величины давления Ру. При снижении Ру до 0 регулятор полностью закрывается, при увеличении Ру до давления перед регулятором Р1 регулятор полностью открывается.

Регулятор УРРД — универсальный регулятор, предназначен для регулирования постоянства расхода давления (“до себя” и “после себя”). Регулятор односильфонный, разгруженный. Он может быть собран по схеме “нормально открыт” или “нормально закрыт”. Регулятор прямого действия состоит из односедельного регулирующего органа, разгруженного сильфонным узлом, и мембранно-пружинного исполнительного механизма. Импульс регулируемого давления подводится: к верхней полости мембранного привода — при регулировании давления “после себя”; к нижней полости — при регулировании давления “до себя”; к обеим полостям мембранного привода — при регулировании перепада (расхода).

Регулятор УРРД

1 — корпус

2 — сборка золотника при регулировании подпора (давления “до себя”)

3 — сборка золотника при регулировании расхода и давления “после себя”

4 — соединительная шпилька

5 — сильфон разгрузки золотника

6 — дополнительная пружина

7 — штуцер для присоединения второго импульса от шайбы или обратной линии

8 — мембранный сервомотор

9 — заглушка

10 — манометр

11 — штуцер для присоединения импульса давления

12 — колпачок

13 — настроечный винт

14 — настроечная пружина

Величину регулируемого давления устанавливают за счет напряжения пружины настройки с помощью винта, а также за счет применения пружин различной жесткости. Регулятор может применяться в качестве исполнительного механизма и регулировочного клапана с регулирующим приборомРД-3а (РД-3б) и датчиком температуры ТМП. В качестве регулирующей (рабочей) среды применяют воду давлением 0,1—1 Мпа, температурой до 70 0С.

Технические характеристики регулятора УРРД

— условное давление регулируемой среды, Мпа — 1,6

— температура регулируемой среды, 0С — до 180

— пределы настройки, Мпа:

1) 0,06—0,1

2) 0,1—0,25

3) 0,16—0,4

4) 0,25—0,6.

— зона пропорциональности, % от верхнего предела настройки — 12—20

— условный диаметр, мм — 25, 05, 80

— коэффициент пропускной способности Kw, м3/ч — 6, 25, 60

— размеры (соответственно H, h, L), мм

1) при Dу = 25 — 650, 400, 160

2) при Dy = 50 — 715, 471, 230

3) при Dy = 80 — 715, 471, 310

— Масса, кг:

1) при Dу = 25 — 28

2) при Dy = 50 — 29

3) при Dy = 80 — 52

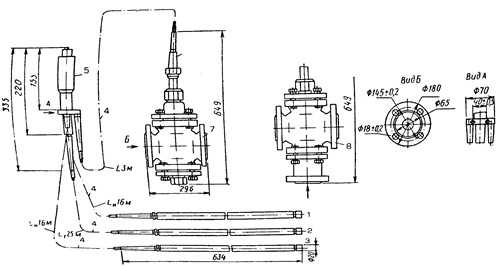

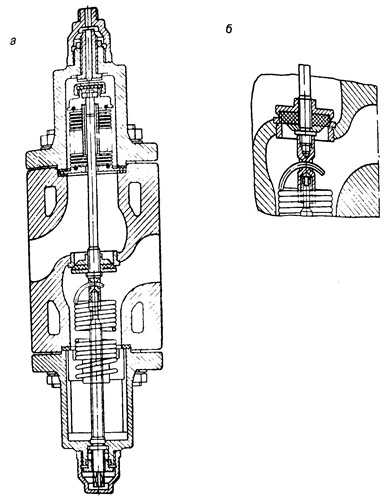

Схема сборки и присоединения регулятора УРРД

а — при регулировании давления “до себя”

б — то же “после себя”

в — при регулировании расхода (перепада давлений)

Регулятор давления с грузом и мембранным приводом типа 21ч10нж поддерживает давление за регулятором (“после себя”). Регулятор 21ч12нж поддерживает давление перед регулятором (“до себя”). На рисунке показана сборка регулятора “после себя” (21ч10нж) (при опускании штока клапан закрывается). В регуляторе “до себя” (21 ч 12нж) при опускании штока клапан должен открываться.

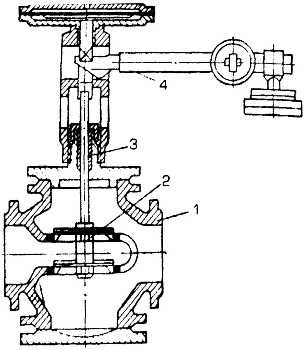

Регулятор давления прямого действия типа 21ч10вж и 21ч12нж

1 — корпус

2 — золотник

3 — шток

4 — рычаг

5 — мембранная головка

Технические характеристики регуляторов 21ч10нж и 21ч12нж

Величина регулируемого давления определяется площадью мембранной головки и массой груза.

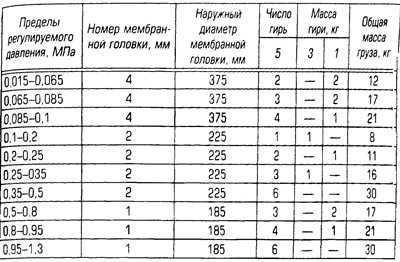

Размеры мембранной головки и масса грузов регуляторов 21ч10нж и 21ч12нж

Подрегулировка давления может быть произведена изменением значения и положения груза. При установке регулятора 21ч10нж импульсную линию, связывающую мембрану с трубопроводом, присоединяют к трубопроводу за регулятором. При установке регулятора 21ч 12нж импульсную линию присоединяют к трубопро­воду до регулятора (по ходу движения воды).

Регуляторы температуры прямого действия типов РТ и РПДП предназначены для регулирования температуры воды, нагреваемой в водонагревателях в период горячего водоснабжения. Регуляторы относятся к регуляторам манометрического типа и состоят из термосистемы и регулирующего клапана с сильфонным приводом. В регуляторе РТ применен сильфон разгрузки, разгружающий подвижную систему регулирующего клапана от действия давления до регулятора.

Регуляторы температуры прямого действия

а — типа РТ

б — типа РПДП

1 — золотник

2 — разгрузочный сильфон

3 — импульсная трубка

4 — сильфонный привод

5 — капилляр

6 — сильфон настройки

7 — термобаллон

Термосистема (внутренняя полость термобаллона с сильфоном настройки, капилляром и камерой сильфона исполнительного устройства) заполнена толуолом или ксилолом. Регулятор РТ снабжен узлом защиты термосистемы от повышенной температуры в полости термосистемы. Этот узел защиты конструктивно совмещен с узлом настройки. Допускаемая температура перегрузки по отношению к температуре, установленной на шкале настройки, составляет от 25 до 40 0С в зависимости от типа регулятора.

Регулятор работает следующим образом: при увеличении регулируемой температуры увеличивается объем жидкости в термосистеме (термобаллон опущен в трубопровод регулируемой горячей воды) и возрастает давление этой жидкости, что приводит к перемещению дна сильфона исполнительного устройства вместе с плунжером, вследствие чего снижается расход горячей воды. Перемещение плунжера происходит пропорционально изменению регулируемой температуры. На требуемую температуру регулятор настраивается за счет изменения объема термосистемы при изменении положения сильфона настройки.

Регулятор температуры прямого действия типа РПДП в отличие от регулятора РТ имеет двухседельный клапан. В системах теплопотребления применяют терморегуляторы с прямой характеристикой, когда при увеличении температуры, регулирующей среды клапан регулирующего органа прикрывается. Регулятор РПДП выпускается отрегулированным на рабочий ход в диапазоне температур, указанном в паспорте регулятора. Дополнительная подрегулировка может быть произведена поджатием пружины, подпирающей сильфонный привод регулятора. Регуляторы РТ и РПДП не являются плотно запорными. Следует иметь в виду, что манометрическая схема чувствительна к перегреву.

Технические характеристики регуляторов температуры прямого действия типов РТ и РПДП

Примечание. Пределы настройки для регуляторов типа РТ: 20—60; 40—80; 60—100; 80—120 и т.д. до 180; для регуляторов РПДП: 30—40; 40—50; 60—70; 70—80 и т.п. до 160 0С.

Размеры регулятора температуры прямого действия РТ

Регуляторы температуры прямого действия типа РТК-2216-ДП и РТК-216-ТС предназначены для поддержания в заданных пределах температуры воздуха в помещениях жилых, общественных и производственных зданий. Принцип действия основан на изменении объема термочувствительной жидкости в термобаллонах при изменении температуры регулируемой среды. Изменение объема термочувствительной жидкости вызывает перемещение штока исполнительного механизма термосистемы, воздействующего на шток регулирующего клапана, что ведет к изменению проходного сечения регулирующего органа и, следовательно, к изменению расхода регулируемой среды. Регуляторы состоят из жидкостной манометрической системы и регулирующего органа. Термосистема имеет три датчика (термобаллона): два датчика температуры воздуха в помещениях для установки на этажах и один датчик температуры наружного воздуха (корректирующий).

Регулятор температуры с манометрической системой типа РКТ-22216-ДП (ТС)

1 — датчик наружной температуры

2, 3 — датчики внутренней температуры

4 — капилляры

5 — задатчик

6 — исполнительный механизм

7 — регулирующий клапан ДП

8 — регулирующий клапан ТС

Регулирующий орган выполнен двухходовым ДП и трехходовым ТС. Наличие корректирующего датчика позволяет более эффективно поддерживать в заданных пределах температуру воздуха в отапливаемом здании в переходный период отопительного сезона.

Технические характеристики регуляторов типа РТК

Диаметр условного прохода, м — 25, 32, 40, 50, 60

Пределы настройки, °С — от 18 до 24.

Зона нечувствительности,°С, не более — 0,5.

Длина капилляров, м: — 60;

— наружного датчика — 10, 16;

— внутреннего датчика верхнего этажа — 16, 25;

— то же нижнего этажа — 10, 16;

— от датчика до исполнительного механизма — 3.

Масса, кг:

— РТК-2216-ДП — от 18 до 41;

— РТК-2216-ТС — от 19до 50.

Размеры, мм:

— задатчика — 43×220;

— исполнительного механизма — 22×89;

— регулирующего органа ТС — 623х296х 180;

— регулирующего органа ДП — 649×296 х 180.

Регулятор универсальный прямого действия модернизованный УРРД-М предназначен для поддержания гидравлического режима в теплофикационных системах путем регулирования давления, перепада давлений или расхода теплоносителей. Регулятор применяют как регулятор прямого действия для автоматизации абонентских вводов жилых и общественных зданий, как исполнительное устройство (клапан) в гидравлических регуляторах непрямого действия для регулирования давления, перепада давлении, расхода, уровня или температуры. В корпусе регулятора размещен запорно-регулирующий узел, состоящий из подвижного подпружиненного седла, неподвижного

tesrf.ru

регулятор расхода воды – это… Что такое регулятор расхода воды?


регулятор расхода воды

Тематики

  • нефтегазовая промышленность

Справочник технического переводчика. – Интент. 2009-2013.

  • регулятор расхода (жидкости, газа)
  • регулятор расхода воздуха

Смотреть что такое “регулятор расхода воды” в других словарях:

  • регулятор расхода — 3.2.3.28 регулятор расхода: Устройство, которое поддерживает расход между фиксированными крайними значениями в пределах диапазона заданных величин независимо от значений давления газа на входе и на выходе из него. Источник …   Словарь-справочник терминов нормативно-технической документации

  • регулятор расхода или давления воды — 3.26 регулятор расхода или давления воды: Устройство, обеспечивающее автоматическое поддержание постоянства расхода воды на выходе при колебании давления воды на входе. Источник: ГОСТ Р 51847 2001: Аппараты водонагревательные проточные газовые… …   Словарь-справочник терминов нормативно-технической документации

  • забойный регулятор расхода — (напр. при закачивании воды в несколько горизонтов) [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN subsurface multizone flow regulator …   Справочник технического переводчика

  • РЕГУЛЯТОР — 5.2.1. РЕГУЛЯТОР 1. Устройство, образующее, усиливающее и преобразующее сигнал отклонения регулируемой величины от заданного значения, формирующее закон регулирования и обеспечивающее выдачу регулирующей величины для управления исполнительным… …   Словарь-справочник терминов нормативно-технической документации

  • РЕГУЛЯТОР АВТОМАТИЧЕСКИЙ судовой — Происхождение: от лат. regulo привожу в порядок, налаживаю уст во автоматики судовой, посредством к рого осуществляется автомат, регулирование. Совместно с объектом автомат, упр. (регулирования) Р. образует систему автомат, регулирования. С… …   Морской энциклопедический справочник

  • Регулятор давления — аппарат электролизерной установки, предназначенный для поддержания равенства давлений водорода и кислорода в системе независимо от давления газов на выходе из электролизерной установки. Источник: ПБ 03 598 03: Правила безопасности при… …   Словарь-справочник терминов нормативно-технической документации

  • Регулятор давления газа — Регулятор давления разновидность регулирующей арматуры, автоматически действующее автономное устройство, служaщее для поддержания постоянного давления газа в трубопроводе. При регулировании давления происходит снижение начального высокого… …   Википедия

  • регулятор переменного расхода — Регулятор скорости фильтрования, автоматически изменяющий ее в зависимости от подачи или потребления воды …   Политехнический терминологический толковый словарь

  • расходомер-регулятор — Гидротехническое сооружение на канале, состоящее из регулирующей части и гидрометрического устройства, конструктивно объединенных в единое сооружение и предназначенных для регулирования и измерения объемного расхода воды. [ГОСТ Р 51657 1 2000]… …   Справочник технического переводчика

  • Одновременно-раздельная эксплуатация скважины —         (a. multi level oil and gas recovery; н. Mehrzonenforderung aus einer Sonde; ф. exploitation des puits а partir de deux horizons productifs; и. explotacion de pozos simultaneomente dividida, explotaciуon de sondeo simultaneomente… …   Геологическая энциклопедия


technical_translator_dictionary.academic.ru

, ?



Пользовательского поиска


, ?

() ( II ).

– .

( ) , . . , .

, : , .

– : , .



FAQ



















teplocat.net
