Все что нужно знать про дисковые тормоза

Тормоза, что в жизни, что в автомобиле представляют собой наиглавнейшую составляющую безопасности. Немаловажно правильно анализировать их состояние и вовремя менять. На сегодняшний момент существуют два вида данного механизма: барабанные и дисковые тормоза. В первом случае основное торможение производит барабан, во втором, соответственно, диск.

На Санг Енг Актионах установлены и на передние, и на задние колеса, дисковые гидравлические тормоза. Рассмотрим устройство, а также главное отличие двух тормозных систем.

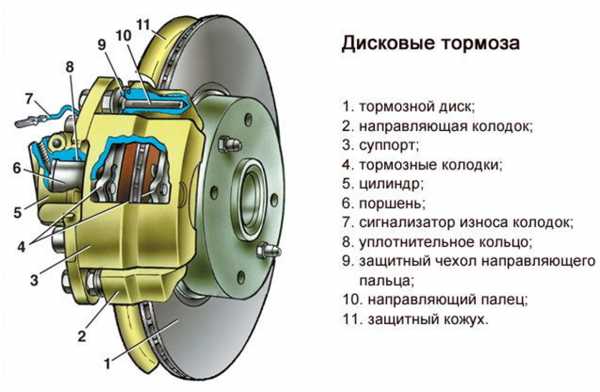

Составляющие тормозного механизма:

— суппорт;

— рабочий цилиндр;

— тормозная колодка;

— тормозной диск.

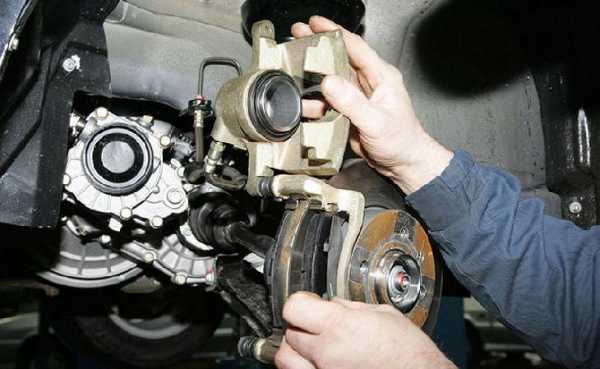

Суппорт – это скоба в чугунном или алюминиевом корпусе. Его крепят на поворотный кулак. Внутри корпуса суппорта находятся поршни. Именно они во время торможения давят на тормозные колодки и прижимают их к диску. Конструктив суппорта позволяет сделать его плавающим, тогда он имеет возможность перемещаться вдоль тормозного диска по горизонтальным направляющим.

На корпусе суппорта также можно найти цилиндр с внутренним поршнем. Скопившейся воздух удаляется прокачкой тормозов с помощью штуцера.

Тормозными колодками называют обычные металлические пластинки с фрикционными вкладышами для лучшего торможения. Они находятся по бокам тормозного диска.

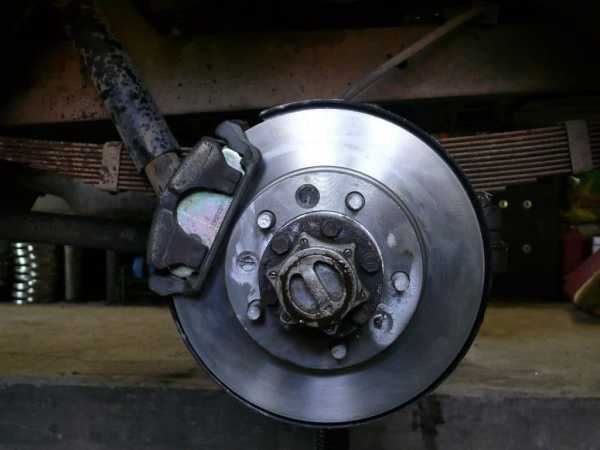

Тормозной диск болтами крепится на саму ступицу колеса, с которой он одновременно и вращается.

Спецы своего дела делят дисковые тормоза еще на две группы по применяемым суппортам (скобам):

— плавающий суппорт;

— фиксированный суппорт.

Первый вариант предполагает, что скоба будет перемещаться по определенным направляющим, и будет иметь всего лишь один поршень для торможения. Второй вариант с фиксированной скобой имеет в механизме два поршня, расположенные с разных сторон от диска.

Дополнительные поршни подразумевают и дополнительное создаваемое тормозное усилие колодки к диску, тем самым улучшая и торможение всего автомобиля.

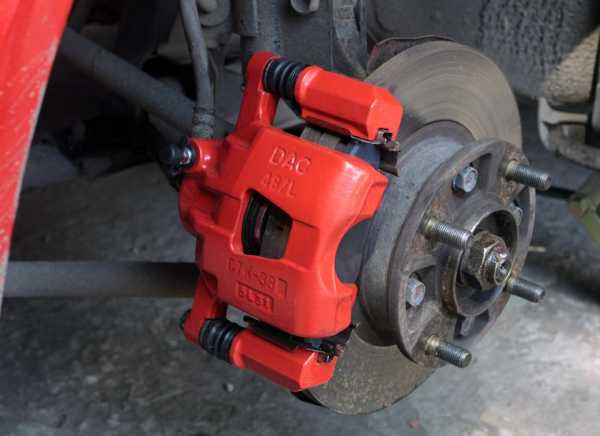

В обычных автомобилях применяются тормозные механизмы с плавающим суппортом. Они намного дешевле сложной системы с фиксированной скобой.

Тормоза с несколькими парами поршней применяются в гоночной индустрии для более мощных автомобилей.

Дисковые тормоза, как и любые другие тормоза, предназначены для уменьшения скорости движения автомобиля. Рабочий процесс дисковых тормозов можно описать примерно так:

  1. Система начинает работать, как только водитель нажмет на педаль тормоза. В первую очередь необходимо создать давление в тормозных трубках.
  2. Если тормоза с неподвижной скобой: под давлением жидкости поршни по обе стороны тормозного диска начинают прижимать к нему тормозные колодки. Если тормоза с плавающим суппортом, то давление взаимодействует и с поршнем, и с корпусом скобы. Перемещаясь по диску, суппорт прижимает к нему колодку с другой стороны.
  3. Зажатому между двух колодок диску ничего не остается, как тереться о них и снижать скорость вращения колес автомобиля.
  4. Как только водитель отпускает педаль тормоза, давление в трубках прекращается. Поршень и колодки принимают исходное положение и больше не оказывают сопротивление вращению колеса.

Тормозные диски изготавливают из:

— чугуна;

— нержавейки;

— карбона;

— керамики.

Как уже Вы, наверное, поняли чугунные диски – самые недорогие из приведенного списка. Помимо большого плюса в стоимости, они имеют отличные фрикционные качества и в процессе работы мало изнашиваются. На этом достоинства данного материала заканчиваются. Чугун боится резких скачков температуры: его коробит и трескает, что само-собой плохо для тормозов. Еще надо не забывать, что этот материал относится к разряду изрядно тяжелых и изрядно ржавеющих.

Тормозные диски из нержавейки проигрывают чугуну по фрикционным свойствам, зато они не боятся перепада температур.

Карбоновые диски относительно невелики по весу, с большим коэффициентом трения и рабочим диапазоном, что очень хорошо для тормозов. Проигрывают они лишь в цене. Да и нормально работать карбон начинают только после предварительного прогрева.

Стоимость карбоновых дисков соизмерима со стоимостью целого небольшого автомобиля!

Если сравнивать с карбоном, то керамические тормоза проигрывают ему по коэффициенту трения, но никто не отменяет другие преимущества:

— устойчивое состояние при повышенных температурах;

— износостойкость;

— невосприимчивость к коррозии;

— высокие прочностные характеристики;

— небольшая масса материала;

— большой срок эксплуатации.

Далее перечислю минусы керамических тормозов:

— большая цена;

— недостаточная работоспособность керамики при пониженных температурах;

— присутствие скрипа при работе.

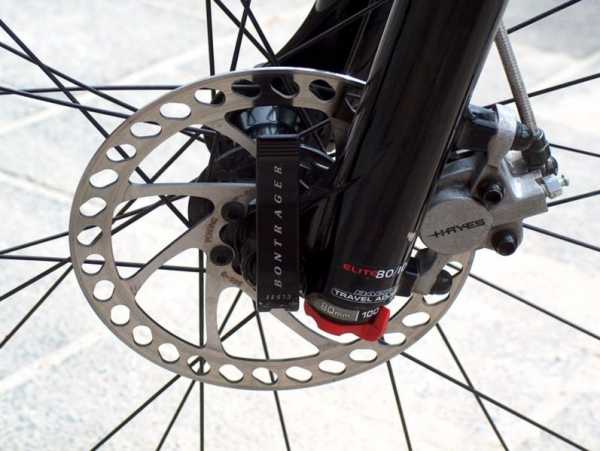

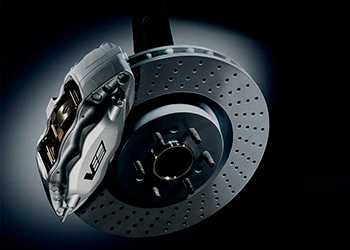

Тормозные диски делятся еще на вентилируемые и перфорированные.

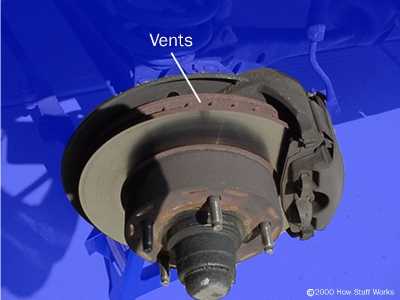

Вентилируемые диски лучше отводят тепло с поверхности благодаря полостям между двух пластинок. Их применяют для материалов с рабочей температурой 200-300˚С.  Перфорированные диски отличаются специальными насечками на поверхности. Такая перфорация отводит продукты износа тормозных колодок и обеспечивает стабильное трение.

Фрикционные накладки тормозных колодок изготавливают из различных материалов. Вот в зависимости от них колодки бывают:

—  асбестовые;

— безасбестовые;

— органические.

Асбестовые колодки применяются редко. Они вредны для здоровья человека, поэтому их замена требует определенных условий для безопасности. Стоимость безасбестовых колодок варьируется в зависимости от компонента, который применяется в роли армирования: сталь, медь и т.д.

Органические колодки – это наилучший вариант из представленных на рынке. Они обладают превосходными тормозными свойствами. Правда стоит учесть, что органические волокна отнюдь недешевы.

Эксплуатация дисков

Большую роль при износе тормозных дисков влияет стиль и особенности вождения автомобилем. После пройденного километража немало важно и качество дорожного покрытия. Износостойкость тормозов также зависит качества и материала изготовления диска.

Тормозная система у Ssang Yong Actyon

Необходимая для торможения толщина диска определяется в зависимости от марки и модели автомобиля. Ведь тормоза должны останавливать автомобиль по нормативным значениям, не зависимо от массы и мощности.

Толщина переднего тормозного диска варьируется от 22 до 25 мм, для заднего допускается меньше – от 7 до 10 мм.

Кроме параметров самого диска, существуют несколько факторов указывающих о необходимости замены тормозов или хотя бы их диагностики:

— толчки при торможении;

— явные механические недочеты;

— ухудшение тормозных характеристик;

— недостаточный уровень рабочей жидкости.

Эксплуатация колодок

Те факторы, которые оказывают влияние на изнашивание тормозных дисков, также взаимодействуют и с колодками. На передних колесах они изнашиваются быстрее, чем на задних, так как основная нагрузка ложиться именно на перед автомобиля. В случае замены колодки меняют по осям – на всех передних или задних колесах.

Неравномерность в износе тормозных колодок может быть связан с неисправностью рабочих цилиндров, и, соответственно, подаваемом ими различном давлении на тормоза. Разница толщины накладки колодок в 1,5-2 мм говорит о неполадках в системе.

Перечислим способы распознавания, при которых необходима замена тормозных колодок:

— При визуальном осмотре. Толщина фрикционной накладки 2-3 мм считается недостаточной.

— Механический способ. Колодки могут иметь специальные металлические пластины, которые при истирании накладок до 2-2,5 мм будут соприкасаться с диском и издавать неприятный скрежет.

— Электронный способ. На тормозную колодку устанавливают датчик износа, который при соприкосновении с диском замкнет цепь, и на приборной панели тут же загорится индикатор.

Рассмотрим, какие преимущества имеются у дисковых тормозов:

  • Работу дисковых тормозов не затрудняет попадание воды или грязи;
  • Дисковым тормозам не страшны повышения температуры;
  • Они могут иметь более эффективное охлаждение;
  • Малогабаритны;
  • Имеют небольшой вес;
  • Дисковые тормоза просты в обслуживании.

Основными недостатками тормозов на основе диска можно назвать их высокую стоимость и меньшую эффективность при торможении, чем у барабанных аналогов.

actyon.info

Как устроены дисковые тормоза в автомобиле?

Заголовок

Главной задачей дискового механизма торможения является перемена скорости при передвижении машины или же ее полной остановки. К тому же, благодаря этому механизму при необходимости обеспечивается длительная остановка авто в одном положении. Сегодня мы немного подробнее обсудим дисковый механизм торможения автомобиля. Итак, в представленной статье мы ответим на такие довольно распространенные вопросы:

  • Что такое дисковые тормоза и для чего они служат?
  • Конструкция дисковых тормозов автомобиля;
  • Чем особенно устройство механизма дисковых тормозов;
  • Основные достоинства и недостатки.

Основная информация

Дисковые тормоза являются одними из самых распространенных и проверенных временем устройств. Как и все остальные типы тормозных механизмов, такие тормоза обеспечивают перемену скорости передвижения машины. Устройство дисковой системы торможения автомобиля включает в себя такие основные элементы:

  • Суппорт. Это устройство имеет вид чугунного корпуса, который состоит из 2 частей, причем одна из них закрепляется немного легче другой. Для скрепления двух частей дисковых тормозов используются направляющие втулки;
  • Диск, располагается на ступице машинных колес и прижимается к нему при помощи болтиков и гаек. Для произведения лучшего вентилирования, а также охлаждения в момент остановки, применяются вентилируемые отверстия. Тормозной диск имеет функцию самоочищения, потому как колодки тормозов не позволяют накапливаться на дисках грязи;
  • Колодки тормозов, которые имеют вид металлических пластин. На этих пластинках закрепляются фрикционные накладки, которые изготовляются устойчивого к трениям материала. Они размещаются в корпусе суппорта, с обеих сторон дисков;

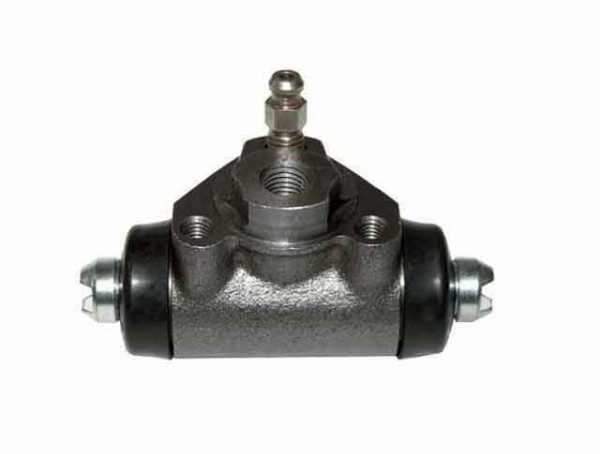

  • Цилиндры. Это устройства, которые состоят из корпуса, а в нем располагается подвижный поршень. На поршне устанавливается манжета, которая изготавливается из бензиново-масляной резины. На корпус устанавливается штуцер спуска, который удаляет накопившийся воздух, в момент прокачивания тормозов.



Основные особенности

Благодаря свободному циркулированию воздуха, который накапливается между тормозными колодками и дисками, дисковые тормоза намного быстрее охлаждаются, по сравнению с остальными системами торможения автомобиля. Представленный механизм имеет функцию самоочищения, что позволяет им самостоятельно очищаться от накопленной грязи. Но, несмотря на это грязь все же может попадать на контакты колодки с диском, а это может привести к царапанию диска, а значит, снизится его эффективность. Из-за этого владельцу автомобиля все-таки рано или поздно нужно будет произвести замену тормозных дисков и колодок.

К тому же, небольшой размер колодок приведет к увеличению необходимого сопротивления, которое обязано возникать на них, для того чтобы выполнить остановку автомобиля. Таким образом, увеличится давление в системе торможения и быстрому изнашиванию колодок, потому как они являются расходными материалами. Из-за высокого уровня температуры, до которой разогревается диск в момент произведения остановки автомобиля, происходит увеличение требований к составу и термо-устойчивости тормозной жидкости, а это обязательно сказывается на стоимости представленного устройства. Также в момент установки привода стояночной системы торможения на дисковый механизм довольно часто возникают различные проблемы. Как вы видите на особенности механизма торможения сильно влияет его устройство.

Похожие статьи:

autodont.ru

Принцип действия дисковых тормозов


Стр 1 из 5Следующая ⇒

Тормозная система

Общие сведения



Главный тормозной цилиндр

Главный тормозной цилиндр предназначен для использования в тормозной системе с диагональным разделением контуров. В главном тормозном цилиндре имеются два поршня, по одному на каждый контур, и он оборудован датчиком низкого уровня тормозной жидкости и регулятором давления.



Принцип действия дисковых тормозов

При нажатии на педаль тормоза давление жидкости распределяется равномерно между поршнем и дном тормозного цилиндра. Давление, приложенное к поршню, передается к цилиндру суппорта и прижимает тормозную колодку к внутренней поверхности тормозного диска. Давление, прилагаемое к дну тормозного цилиндра суппорта, заставляет суппорт скользить и перемещаться на направляющих пальцах. Поскольку суппорт передвигается как единое целое, внешняя часть суппорта начинает давить на внешнюю тормозную колодку, прижимая ее к внешней поверхности тормозного диска. По мере увеличения давления сила, с которой колодки прижимают тормозные накладки к тормозному диску, увеличивается, что приводит к остановке автомобиля. После освобождения педали тормоза давление в тормозном трубопроводе уменьшается, и за счет упругости уплотнительного кольца, находящегося в канавке, поршень немного отходит назад, что приводит к уменьшению тормозного усилия, прикладываемого к тормозному диску. Износ накладок тормозных колодок автоматически компенсируется перемещением суппорта.



Барабанные тормоза

Тормозной механизм задних колес барабанного типа с ведущей и ведомой тормозными колодками. При такой конструкции тормозов верхняя стяжная пружина прижимает обе тормозные колодки к рабочему тормозному цилиндру, а нижняя стяжная пружина прижимает их к неподвижному упору. При нажатии на педаль тормоза поршень рабочего тормозного цилиндра прижимает обе тормозные колодки к внутренней поверхности тормозного барабана. Сила трения создает крутящий момент, который при движении автомобиля вперед, еще сильнее прижимает ведущую колодку к тормозному барабану.

При движении автомобиля назад аналогичный эффект происходит с ведомой тормозной колодкой. При такой конструкции тормоза происходит автоматическая регулировка зазора после отпускания педали тормоза. Кроме того, при такой конструкции тормозные накладки ведущей колодки обычно изнашиваются быстрее, чем у ведомой колодки. Если тормоза эксплуатировались, то менять колодки местами недопустимо, так как при этом эффект автоматического увеличения тормозного усилия может нарушиться, что приведет к увеличенному ходу педали тормоза.



Регулятор давления

Клапаны регулятора давления ограничивают давление, передаваемое на рабочие цилиндры тормозов задних колес после того, как давление на главном тормозном цилиндре достигнет определенной величины. Они необходимы для регулирования давления в цилиндрах задних тормозов относительно нагрузки на заднюю ось. Такие регуляторы обычно используются в тормозной системе, использующей комбинацию дискового и барабанного тормозов.



Датчик аварийного уровня тормозной жидкости

Главный тормозной цилиндр снабжен датчиком аварийного уровня тормозной жидкости. При понижении уровня тормозной жидкости этот датчик включает контрольную лампу в комбинации приборов. После устранения причины лампа гаснет.



Проверка и определение неисправностей



Проверка тормозной системы

Работоспособность тормозной системы проверяют на сухом, чистом и относительно гладком и ровном участке дороги. Проверку действительной эффективности работы тормозов невозможно провести при мокром, грязном, скользком состоянии дорожного покрытия, когда шины имеют неодинаковое сцепление с дорожным полотном. Проверка тормозов даст неправильные результаты также и в том случае, если имеется уклон дороги, так как вес автомобиля неравномерно распределен между колесами, или при неровной поверхности, когда колеса прыгают по поверхности. Проверьте эффективность торможения при различных скоростях движения автомобиля, при легком и сильном нажатии на педаль тормоза, однако, избегайте заклинивания тормозов и скольжения шин. Заклинивание тормозов и скольжение шин не являются признаком хорошей эффективности торможения, т.к. при вращении колес тормозной путь будет короче, чем когда колеса заблокированы. Сила трения между шинами и дорожным покрытием больше, если они вращаются, но сильно заторможены. Конструкция тормозной системы предотвращает заклинивание тормозов, за исключением очень резкого торможения.

Это сделано потому, что наименьший тормозной путь и лучшая управляемость автомобиля достигается тогда, когда не происходит блокирования тормозов. При резком торможении автомобиля возможно ощущение больших усилий, прикладываемых к тормозной педали.



Факторы, влияющие на работу тормозов

1. Шины.

Неодинаковая поверхность контакта и сила сцепления шин с дорожным покрытием приводят к неравномерному торможению, а рисунки протектора на левой и правой шинах должны быть примерно одинаково изношены.

2. Загрузка автомобиля.

При неравномерной загрузке автомобиля для торможения колес с большей нагрузкой требуется большее усилие. Тяжело груженый автомобиль требует приложения большего усилия к тормозам.

3. Регулировка колес.

Плохая регулировка колес, в особенности излишний развал или схождение, приводят к неравномерному торможению.



Контрольная лампа тормозной системы

Тормозная система автомобиля оборудована контрольной лампой, расположенной в комбинации приборов. Если ключ зажигания находится в положении Start, контрольная лампа тормозной системы должна гореть. При возврате ключа зажигания в положение Run лампа должна погаснуть. Следующие причины приводят к загоранию контрольной лампы Brake тормозной системы.

1. Включенный стояночный тормоз. Если стояночный тормоз включен, и ключ зажигания находится в положении On, контрольная лампа должна гореть.

2. Низкий уровень тормозной жидкости. Низкий уровень жидкости в бачке главного тормозного цилиндра приводит к загоранию контрольной лампы Brake.



Утечки в тормозной системе

При двигателе, работающем на частоте вращения холостого хода, и рычаге переключения передач, находящемся в нейтральном положении, нажмите и удерживайте с постоянным усилием педаль тормоза в нажатом состоянии. Если педаль начинает проваливаться, это говорит о возможной утечке в тормозной системе. Для подтверждения этого предположения осмотрите тормозную систему. Проверьте уровень жидкости в бачке главного тормозного цилиндра. Небольшое понижение уровня жидкости в бачке главного тормозного цилиндра может быть результатом большого износа тормозных колодок, резкое понижение уровня тормозной жидкости свидетельствует о наличии утечек в тормозной системе. Негерметичности в тормозной системе могут быть как внешние, так и внутренние. При проверке тормозной системы небольшие утечки могут быть не обнаружены. Если уровень жидкости в бачке главного тормозного цилиндра нормальный, проверьте длину штока вакуумного усилителя. Если длина не отрегулирована, отрегулируйте или замените шток. Проверьте регулировки гидравлического и стояночного тормозов.



Обслуживание тормозной системы на автомобиле

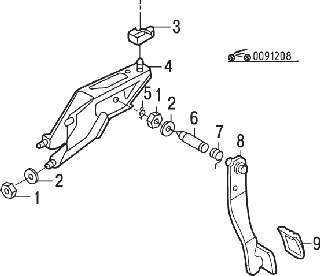

Датчик стоп-сигнала

При замене датчика стоп-сигнала не увеличивайте длину толкателя для регулировки датчика. Длина толкателя регулируется в соответствии с другими требованиями. См. главу «Вакуумный усилитель тормозов».



ПРЕДУПРЕЖДЕНИЕ

Если для регулировки работы датчика стоп-сигнала использовать регулировку длины толкателя педали тормоза, то толкатель может выпасть, что приведет к полному отказу гидравлического привода тормозной системы.



Для регулировки датчика стоп-сигнала конструкцией датчика предусмотрена собственная пошаговая регулировка. Регулировка датчика должна быть произведена во время его установки.

Снятие

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снимите декоративную панель.

3. Отсоедините разъем от датчика стоп-сигнала.

4. Снимите датчик стоп-сигнала. Проверните датчик на 90° и извлеките из кронштейна.

Установка

1. Установите датчик стоп-сигнала в кронштейн, поверните на 90° для фиксации.

2. Подсоедините разъем датчика стоп-сигнала.



ПРЕДУПРЕЖДЕНИЕ

Не регулируйте работу датчика стоп-сигнала с помощью регулировки длины толкателя.



Регулировка

Нажмите педаль тормоза и вытяните толкатель датчика на максимальную длину. Отпустите педаль тормоза. Датчик стоп-сигнала теперь отрегулирован.

3. Установите декоративную панель.

4. Подсоедините провод к отрицательной клемме аккумуляторной батареи.

Проверка

Проверьте правильность работы датчика стоп-сигнала. При необходимости повторите регулировку.



ПРИМЕЧАНИЕ

Не используйте жидкости, содержащие нефтепродукты. Не используйте для хранения тормозной жидкости емкости, в которых хранились жидкости на основе нефтепродуктов, или емкости, содержащие остатки воды. Жидкости на основе нефтепродуктов приводят к набуханию и нарушению формы резиновых деталей гидравлического привода тормозной системы. Попадание воды в тормозную жидкость приводит к понижению температуры ее кипения, держите все емкости с тормозной жидкостью закрытыми для предотвращения ее загрязнения.



Ручная прокачка

Если тормозная система оборудована вакуумным усилителем, несколькими нажатиями на педаль тормоза при выключенном двигателе выровняйте давление в вакуумной камере.

1. Наполните бачок главного тормозного цилиндра тормозной жидкостью и поддерживайте его, по крайней мере, наполовину заполненным в течение всей операции по прокачке тормозов.

2. Если имеется подозрение о наличии воздуха в главном тормозном цилиндре, то его нужно прокачать до прокачки тормозных цилиндров колес или суппорта, следуя приводимой ниже инструкции.

а) Отсоедините передние тормозные трубопроводы от главного тормозного цилиндра.

б) Дайте тормозной жидкости заполнить главный цилиндр до тех пор, пока она не начнет выливаться из переднего отверстия, для подключения тормозного трубопровода.

в) Подсоедините тормозной трубопровод к переднему отверстию главного тормозного цилиндра и затяните соединительную гайку.

г) Медленно нажимайте педаль тормоза и удерживайте ее в нажатом положении. Ослабьте крепление переднего тормозного трубопровода к главному тормозному цилиндру для удаления воздуха из цилиндра. Затяните крепление трубопровода к цилиндру. Медленно отпустите педаль тормоза и подождите 15 с. Повторяйте эту последовательность действий, включая 15-секундные паузы, до тех пор, пока весь воздух не будет удален из полости главного тормозного цилиндра. Необходимо следить за тем, чтобы тормозная жидкость не попадала на окрашенные поверхности.

д) После удаления воздуха через переднее подсоединение тормозного трубопровода повторите действия, приведенные в пункте г), для удаления воздуха из заднего отверстия для подключения трубопровода к тормозному цилиндру.

е) Если известно, что в суппортах и тормозных цилиндрах колес воздуха нет, то прокачивать их нет необходимости.

3. Прокачка каждого суппорта и рабочего тормозного цилиндра колеса проводится только после того, как будет удален воздух из главного тормозного цилиндра.



Рис. 12.1. Прокачка тормозов: А – сосуд с тормозной жидкостью; В – трубка, погруженная в тормозную жидкость; С – ключ



а) Установите накидной ключ соответствующего размера на штуцер прокачки. Оденьте на штуцер прозрачную трубку, второй конец которой свободно опустите в прозрачный сосуд с тормозной жидкостью (рис. 12.1).

б) Медленно нажимайте на педаль тормоза и удерживайте ее в нажатом положении.

Отверните немного штуцер для удаления воздуха из цилиндра. Затяните снова и медленно отпустите педаль. Подождите 15 с. Повторяйте действия в этой последовательности, включая 15-секундные паузы, до тех пор, пока воздух не будет полностью удален. Возможно, что до полного удаления воздуха придется повторить эту операцию 10 и более раз. При резком нажатии на педаль тормоза происходит также продвижение вторичного поршня в главном цилиндре, при котором удаление воздуха из тормозной системы затрудняется.

4. Последовательность прокачки:

– правое заднее колесо;

– левое переднее колесо;

– левое заднее колесо;

– правое переднее колесо.

5. Проверьте, не пружинит ли педаль тормоза. Если педаль упругая, повторите весь цикл прокачки тормозов.

Прокачка под давлением

Оборудование для прокачки тормозов под давлением должно быть диафрагменного типа. Для предотвращения попадания воздуха, влаги, минеральных масел и других загрязняющих тормозную жидкость веществ в гидравлический привод тормозной системы необходимо наличие в оборудовании резиновой диафрагмы, разделяющей тормозную жидкость и источник давления воздуха.

1. Подсоедините адаптер устройства удаления воздуха к главному тормозному цилиндру.

2. Накачайте камеру устройства прокачки до давления 137–172 кПа.

3. Подключите линию к адаптеру и откройте кран.

4. Поднимите автомобиль на удобную высоту и закрепите его на опорах.

5. Оденьте шланг для снятия давления на штуцер и опустите его противоположный конец в чистый сосуд, частично заполненный тормозной жидкостью.

6. Отверните штуцер на 1/2–1/4 оборота и дайте жидкости стекать, пока в ней будут отсутствовать пузырьки воздуха.

7. Последовательность прокачки:

– правое заднее колесо;

– левое переднее колесо;

– левое заднее колесо;

– правое переднее колесо.

Проверьте наличие упругости при нажатии педали тормоза. Для устранения упругости повторите полностью процедуру прокачки тормозной системы.



ПРЕДУПРЕЖДЕНИЕ

После прокачки тормозной системы бачок с тормозной жидкостью может остаться под давлением. Для защиты окрашенных поверхностей и механика от контакта с тормозной жидкостью при отсоединении шланга, устройства для прокачки тормозов, или при отвинчивании адаптера устройства накройте соединение и адаптер технической тканью.



ПРЕДУПРЕЖДЕНИЕ

Никогда не используйте медные трубопроводы, т.к. медь подвержена усталостному растрескиванию и коррозии, что может привести к отказу тормозов. Используйте стальные трубопроводы с двойной толщиной стенок.



ПРЕДУПРЕЖДЕНИЕ

Если давление будет превышать 10 000 кПа, показания манометра на заднем тормозном цилиндре могут быть неверны.5. Снимите манометры с проверенного контура и установите на второй контур. Повторите проверку для второго контура.



Проверка тормозных шлангов

Шланги гидравлического привода тормозной системы необходимо проверять не реже, чем два раза в год. Узел тормозных шлангов осматривается на наличие повреждения из-за езды по плохим дорогам, наличие трещин и истираний внешней оболочки, вздутий и протечек. Проверьте правильность положения и крепления шлангов. Тормозной шланг, который трется о детали подвески, изнашивается и в конечном счете выйдет из строя. Для осмотра состояния шлангов могут потребоваться фонарь и зеркало. Если при осмотре обнаружена одна из перечисленных выше неисправностей, устраните ее или при необходимости замените шланг.



Снятие

Левая сторона

1. Поднимите автомобиль.

2. Отсоедините тормозной трубопровод от кронштейна крепления левого шланга.

3. Отсоедините кронштейн крепления тормозного шланга со шлангом от кронштейна арки колеса.



Рис. 12.3. Тормозной шланг переднего тормоза: 1 – пустотелый перепускной болт; 2 – шайба; 3 – суппорт правого переднего тормоза; 4 – стопорная скоба; 5 – тормозной трубопровод; 6 – тормозной шланг переднего колеса



4. Выверните перепускной болт 1 (рис. 12.3) из суппорта 3 и снимите уплотнительные кольца и тормозной шланг.

Правая сторона

1. Отсоедините тормозной трубопровод от тормозного шланга.

2. Снимите стопорную скобу.

3. Отсоедините тормозной шланг от кронштейна.

4. Выверните перепускной болт из суппорта, снимите уплотнительные кольца и тормозной шланг.

Установка

1. Подсоедините новый тормозной шланг к суппорту с установкой новых уплотнительных колец на перепускной болт и затяните болт моментом 40 Н•м.

2. Соедините левый тормозной шланг с монтажной скобой к монтажному кронштейну на левом брызговике и затяните его моментом 8 Н•м.

3. Подсоедините тормозной трубопровод к тормозному шлангу и затяните его моментом 11 Н•м.

4. Подсоедините правый тормозной шланг к скобе на усилителе кузова, при этом обратите внимание на лыски на поверхности трубки шланга.

5. Установите стопорную скобу.

6. Подсоедините тормозной трубопровод к тормозному шлангу и затяните его моментом 11 Н•м.

7. Опустите автомобиль.

8. Прокачайте тормозную систему.

9. Проверьте наличие негерметичностей в тормозной системе.



Снятие

1. Поднимите автомобиль.

2. Отсоедините тормозные трубопроводы от тормозного шланга.



Рис. 12.4. Тормозной шланг заднего тормоза: 1 – тормозной трубопровод; 2 – тормозной шланг; 3 – стопорная скоба; 4 – скоба



3. Снимите обе стопорные скобы 3 (рис. 12.4).

4. Снимите тормозной шланг 2 со скобы 4.

Установка

1. Установите новый тормозной шланг лысками в уплощенную часть скобы. Шланг надо вставить лыской в скобы, не перекручивая его.

2. Подсоедините тормозной трубопровод к тормозному шлангу и затяните его моментом 11 Н•м.

3. Установите стопорные скобы.

4. Опустите автомобиль.

5. Прокачайте тормозную систему.

6. Проверьте тормозную систему на отсутствие утечек тормозной жидкости.

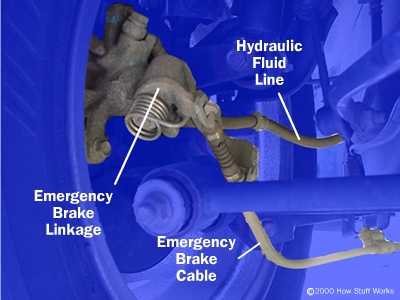

Стояночный тормоз

Следующие меры предосторожности необходимы для того, чтобы предохранить резьбу наконечника регулятора натяжения стояночного тормоза при обслуживании стояночного тормоза и тросов:

– прежде, чем отворачивать регулировочную гайку, очистите свободные нитки резьбы наконечника с обеих сторон гайки от грязи;

– перед поворотом гайки смажьте резьбу наконечника.

Рычаг стояночного тормоза

Снятие

1. Поднимите автомобиль.

2. Отверните гайки крепления тепловых экранов глушителя.

Измерьте расстояние от конца стержня устройства натяжения троса стояночного тормоза до гайки.



Рис. 12.5. Стояночный тормоз: 1 – узел рычага; 2 – компенсатор троса; 3 – втулка наконечника; 4 – гайка; 5 – трос; 6 – зажим; 7 – зажим; 8 – пружинная шайба



3. Отверните гайку со стержня 4 (рис. 12.5).

4. Снимите запорную скобу и компенсатор троса 2.

5. Снимите резиновую крепежную деталь с днища кузова.

6. Опустите автомобиль.

7. Снимите задние накладки с салазок сидения.

8. Отверните крепление сидения водителя со стороны днища кузова и снимите его.

9. Поднимите задний коврик.

10. Выверните болты крепления рычага стояночного тормоза.

11. Снимите рычаг стояночного тормоза 1 и вытяните стержень из-под днища автомобиля.

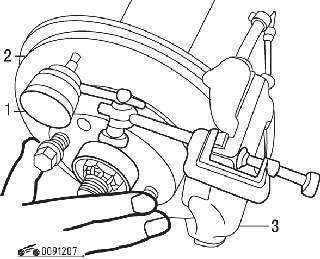

Рис. 12.7. Проверка осевого биения тормозного диска: 1 – индикатор со шкалой; 2 – тормозной диск правого переднего колеса; 3 – суппорт тормоза правого переднего колеса



12. Отверните и снимите концевой выключатель 14 (рис. 12.7) стояночного тормоза с рычага стояночного тормоза.

Установка

1. Прикрепите концевой выключатель к рычагу стояночного тормоза и закрепите болтом, затянув его моментом 25 Н•м.

2. Закрепите рычаг стояночного тормоза болтами к днищу кузова, затянув их моментом 20 Н•м.

3. Установите на место коврик.

4. Установите сидение водителя и затяните все крепежные детали моментом 20 Н•м.

5. Установите защитный колпачок на правую направляющую сидения.

6. Отпустите рычаг стояночного тормоза.

7. Поднимите автомобиль.

8. Установите резиновую крепежную деталь на тягу и вставьте ее в днище автомобиля. Проверьте правильность подгонки.

9. Установите трос стояночного тормоза на компенсатор троса.

Оденьте направляющую троса и запорную скобу на стержень устройства регулировки натяжения стояночного тормоза и наверните новую самоконтрящуюся гайку на такое расстояние от конца стержня, на котором находилась старая гайка перед ее отворачиванием.

10. Проверьте регулировку стояночного тормоза и при необходимости отрегулируйте его.

11. Установите теплоизолирующие пластины.

12. Опустите автомобиль.

Трос стояночного тормоза

Снятие

1. Опустите рычаг стояночного тормоза.

2. Немного приподнимите автомобиль и снимите задние колеса.

3. Снимите тормозной барабан. При необходимости для снятия тормозного барабана через отверстие в опорной пластине тормоза отожмите рычаг привода тормозных колодок.

4. Поднимите автомобиль.

5. Отверните гайки крепления теплоизолирующего экрана и опустите теплоизолирующий экран на глушитель.



Рис. 12.6. Рычаг стояночного тормоза: 1 – рычаг; 2 – рукоятка; 3 – кнопка; 4 – пружина; 5 – защелка; 6 – собачка; 7 – направляющая; 8 –тяга; 9 – тяга; 10 – болт; 11 – втулка; 12 – болт; 13 – втулка; 14 – концевой выключатель; 15 – болт, 25 Н•м



6. Снимите трос стояночного тормоза 5 (см. рис. 12.6) с компенсатора троса 2. Перед отворачиванием компенсатора троса измерьте расстояние от свободного конца стрежня устройства регулирования натяжения троса.

7. Снимите трос стояночного тормоза 5 с направляющих на днище кузова.

8. Снимите пластмассовые направляющие с кронштейна на топливном баке.

9. Снимите трос стояночного тормоза с направляющих на балке заднего моста.

10. Инструментом с острым концом снимите запорное кольцо троса стояночного тормоза с пластмассовой втулки на опорной пластине.

11. Снимите наконечник троса стояночного тормоза с рычага тормозной колодки и снимите трос с тормозного щита.

Установка

1. Установите новый трос стояночного тормоза на опорную пластину тормоза и подсоедините его к рычагу тормозной колодки.

2. Вставьте пластмассовую оболочку троса в опорную пластину и закрепите в запорном кольце. Убедитесь, что трос расположен правильно по отношению к другим деталям подвески.

3. Установите тормозные барабаны и закрепите их. Если для снятия тормозного барабана рычаг колодки тормоза был отжат назад, отожмите его вперед и после окончания сборки отрегулируйте натяжение стояночного тормоза.

4. Установите трос стояночного тормоза 5 (см. рис. 12.6) в направляющие на балке заднего моста и вставьте пластмассовую оболочку троса в скобу на топливном баке.

5. Установите трос стояночного тормоза в направляющие на днище кузова.

6. Установите компенсатор троса стояночного тормоза и запорную скобу на тягу и наверните новую самоконтрящуюся гайку на такое расстояние от конца стержня, на котором находилась старая гайка перед ее отворачиванием.

7. Установите теплоизолирующие экраны.

8. Если для снятия тормозного барабана рычаг колодки тормоза был отжат назад, отрегулируйте стояночный тормоз.

9. Установите колеса.

10. Опустите автомобиль.



Снятие

Используя деревянный или пластмассовый клин, легкими постукиваниями киянки снимите рукоятку с рычага.

Установка

1. Оденьте новую рукоятку на рычаг как можно глубже, при этом убедитесь, что ручка расположена фигурной поверхностью вниз.

2. Нагрейте ручку горячим воздухом из фена приблизительно до 70°С.

3. Надвиньте рукоятку на рычаг до ограничителя.



Снятие

1. Поднимите автомобиль на подъемнике.

2. Отметьте расположение колес на ступицах и снимите колеса.

3. Осмотрите тормозные колодки через верхнюю часть суппорта тормоза на предмет:

– недостаточной толщины;

– неравномерного износа.



ПРЕДУПРЕЖДЕНИЕ

Замена колодок должна происходить одновременно на обоих передних колесах.



4. Минимальная толщина тормозной колодки вместе с накладкой – 7 мм.

Установка

1. Установите колеса и затяните болты крепления дисков колес.

2. Опустите автомобиль



Проверка

1. Поднимите автомобиль.

2. Снимите заглушку из отверстия в тормозном щите для осмотра накладок. Через отверстия осмотрите тормозные накладки на наличие износа. Установите заглушку на место.

Измерение

3. Если тщательный осмотр не может быть произведен через смотровое отверстие, снимите тормозной барабан и измерьте толщину накладок.

Минимальная толщина накладок – на 5 мм выше головки любой из заклепок.



ПРЕДУПРЕЖДЕНИЕ

Замену всех колодок и накладок оси необходимо производить одновременно.



4. Установите тормозной барабан и закрепите его.

5. Вставьте заглушки в смотровые отверстия. Затяните болты крепления дисков колес.

6. Опустите автомобиль.



Шлифовка тормозного диска

Поскольку для нормальной работы дисковых тормозов требуется жесткий контроль рабочей поверхности тормозного диска, шлифовка его поверхности должна выполняться только с помощью высокоточного оборудования.

Для всех тормозных дисков указывается минимально допустимая толщина. Эта толщина указывается для определения максимально допустимого износа тормозного диска, а не для выполнения шлифовки поверхности. Не используйте тормозные диски, которые не отвечают требованиям, приведенным в спецификации. При ремонте поверхности тормозного диска всегда пользуйтесь острыми режущими инструментами.

Тупые или изношенные инструменты не обеспечивают качество поверхности тормозного диска, что влияет на качество работы тормозов.

При ремонте поверхности тормозного диска необходимо всегда использовать приспособления для гашения вибраций, такие приспособления исключат дрожание инструмента, что обеспечит лучшее качество поверхности.

При обработке поверхности тормозного диска оптимальная частота вращения шпинделя инструмента – 200 мин–1.

Горизонтальная подача инструмента при грубой обработке не должна превышать 0,25–0,15 мм/об. При окончательной обработке поверхности – не более 0,05 мм/об.



Тормозные барабаны

Проверка

Каждый раз при снятии тормозных барабанов их необходимо тщательно очищать от грязи и осматривать на предмет обнаружения трещин, глубоких проточек, отклонений внутренней поверхности от круглой и на наличие уклонов внутренней поверхности.

Педаль тормоза

Снятие

1. Снимите выключатель стоп-сигнала.



Рис. 12.8. Крепление педали тормоза: 1 – гайка; 2 – шайба; 3 – скоба; 4 – кронштейн; 5 – пружинный шплинт; 6 – ось педали; 7 – пружина предотвращения дрожания педали; 8 – педаль тормоза; 9 – накладки педали тормоза



2. Снимите пружину предотвращения дрожания педали 9 (рис. 12.8).

3. Снимите стопорную пластину и палец из толкателя.

4. Снимите пружинный шплинт 5 из оси педали тормоза.

5. Отверните гайку 1 и снимите шайбу 2. Выньте ось 6 с левой стороны педали.

6. Снимите педаль тормоза 8 из скобы 3. Отметьте положение возвратной пружины педали.

Установка

1. Установите накладку педали на новую педаль тормоза.

2. Установите педаль тормоза 8. Расположите возвратную пружину так, как это было отмечено до снятия.

3. Установите ось педали 6. Вставляйте ось с левой стороны педали. Перед установкой смажьте ось.

4. Установите шайбу 2 и наверните гайку 1 на ось педали 6 и затяните моментом 40 Н•м.

5. Установите толкатель, палец и стопорную пластину.

6. Вставьте шплинт 5 в ось педали 6.

7. Установите выключатель стоп-сигнала.



Моменты затяжки

Пустотелый перепускной болт суппорта тормоза........40 Н•м

Болт крепления кронштейна суппорта........ 8 Н•м

Соединение тормозного трубопровода........11 Н•м

Болт крепления рычага стояночного тормоза........25 Н•м

Болты крепления сидения водителя.........20 Н•м

Гайка крепления педали тормоза.........18 Н•м



Тормозная система

Общие сведения



Главный тормозной цилиндр

Главный тормозной цилиндр предназначен для использования в тормозной системе с диагональным разделением контуров. В главном тормозном цилиндре имеются два поршня, по одному на каждый контур, и он оборудован датчиком низкого уровня тормозной жидкости и регулятором давления.



Принцип действия дисковых тормозов

При нажатии на педаль тормоза давление жидкости распределяется равномерно между поршнем и дном тормозного цилиндра. Давление, приложенное к поршню, передается к цилиндру суппорта и прижимает тормозную колодку к внутренней поверхности тормозного диска. Давление, прилагаемое к дну тормозного цилиндра суппорта, заставляет суппорт скользить и перемещаться на направляющих пальцах. Поскольку суппорт передвигается как единое целое, внешняя часть суппорта начинает давить на внешнюю тормозную колодку, прижимая ее к внешней поверхности тормозного диска. По мере увеличения давления сила, с которой колодки прижимают тормозные накладки к тормозному диску, увеличивается, что приводит к остановке автомобиля. После освобождения педали тормоза давление в тормозном трубопроводе уменьшается, и за счет упругости уплотнительного кольца, находящегося в канавке, поршень немного отходит назад, что приводит к уменьшению тормозного усилия, прикладываемого к тормозному диску. Износ накладок тормозных колодок автоматически компенсируется перемещением суппорта.



Барабанные тормоза

Тормозной механизм задних колес барабанного типа с ведущей и ведомой тормозными колодками. При такой конструкции тормозов верхняя стяжная пружина прижимает обе тормозные колодки к рабочему тормозному цилиндру, а нижняя стяжная пружина прижимает их к неподвижному упору. При нажатии на педаль тормоза поршень рабочего тормозного цилиндра прижимает обе тормозные колодки к внутренней поверхности тормозного барабана. Сила трения создает крутящий момент, который при движении автомобиля вперед, еще сильнее прижимает ведущую колодку к тормозному барабану.

При движении автомобиля назад аналогичный эффект происходит с ведомой тормозной колодкой. При такой конструкции тормоза происходит автоматическая регулировка зазора после отпускания педали тормоза. Кроме того, при такой конструкции тормозные накладки ведущей колодки обычно изнашиваются быстрее, чем у ведомой колодки. Если тормоза эксплуатировались, то менять колодки местами недопустимо, так как при этом эффект автоматического увеличения тормозного усилия может нарушиться, что приведет к увеличенному ходу педали тормоза.



Регулятор давления

Клапаны регулятора давления ограничивают давление, передаваемое на рабочие цилиндры тормозов задних колес после того, как давление на главном тормозном цилиндре достигнет определенной величины. Они необходимы для регулирования давления в цилиндрах задних тормозов относительно нагрузки на заднюю ось. Такие регуляторы обычно используются в тормозной системе, использующей комбинацию дискового и барабанного тормозов.




Читайте также:

lektsia.com

Велосипед с дисковыми тормозами: устройство, виды, плюсы

Реклама от спонсоров:

Дисковая тормозная система впервые стала устанавливаться на велосипеды только в середине прошлого века. Этот тормоз сначала присутствовал только на новых и дорогих образцах и считался редкостью. Но в последнее время такая конструкция все чаще устанавливается на велосипедах средней ценовой категории.

Устройство дисковых тормозов

Составляющие механизма:

  • Ручка – механизм для управления тормозом, размещенный на руле. Она необходима для приведения в действие исполнительного механизма.
  • Ротор – диск торможения. Выпускается размерами: 140мм, 160мм, 180мм, 200мм, 220мм. Эффективность его работы напрямую связана с диаметром. Чем он больше, тем быстрее происходит остановка.
    Так, для прогулок по лесу и пологим спускам подходят роторы с диаметром 160мм и 180мм. Для спусков с крутых холмов необходимы роторы 200мм и 220мм.
  • Ротор – поршневой механизм. В его конструкции присутствует литой корпус с неподвижно установленной с одной стороны колодкой. На другой стороне корпуса размещены подвижные поршневой механизм и колодка.
  • Адаптер – специальная скоба, которая необходима для надежного закрепления калипера на раме.
  • Калипер – кулачковый тормозной механизм с наружным рычагом и зафиксированным на нем тросом.
  • Колодки – набор пластин, стопорящие ротор. Остановка выполняется абразивной поверхностью. Применяются двух видов: металлизированные (поверхность которых состоит из сплава на основе углерода и опилок из металла) и органические (состоящие из резины и целлюлозно-органических компонентов). Износостойкость металлизированных пластин выше органических.
  • Тормозная линия – передает механическое влияние от ручки ко всему тормозному механизму.

Принцип работы. Слева на колесной втулке, около спиц, расположен вращающийся диск, а к раме прикреплен калипер. С обеих сторон к диску плотно прижимаются колодки тормоза. Сила и скорость торможения зависят от степени их прижатия.

Для долгой эксплуатации диск изготавливается чаще из стали, а колодки выполняются из композитных материалов с высоким показателем износостойкости.

Виды дисковых тормозов

Дисковое устройство по типу привода бывает:

  • гидравлическое;
  • механическое;
  • гибридное.

Гидравлическая конструкция оснащена управляющим поршневым цилиндром, помещенным в рулевую ручку. Остановка происходит за счет влияния цилиндра на колодки. Они соединяются специальным рукавом. Эта система непроницаема и внутри заполнена маслом.

Преимущества:

  • мягкий ход;
  • долговечнее эксплуатация;
  • число трущихся поверхностей сведено к минимуму;
  • передача усилия на тормоз осуществляется несжимаемой жидкостью;
  • качественнее модуляция;
  • легко дозируется и регулируется напряжение на тормоз;
  • выше мощность торможения;
  • отсутствие люфта.

Но она более сложна в обслуживании, часто нуждается в квалифицированной настройке.

Механическая конструкция. Устройство приближено к обычным тормозам: рычаг привода натягивает трос, в результате такого воздействия к диску плотно прижимаются колодки. Роль этого прижимного механизма выполняют клин, многозаходный винт или кулачек.

Но со временем трос удлиняется и пружинится, что ухудшает эффект торможения. Подкручиванием настроечных винтов и регулировкой колодок эта проблема легко решается.

Преимуществами механики:

  • простота ремонта, легкость обслуживания;
  • надежность;
  • сведено к минимуму влияние высокой температуры;
  • низкая стоимость.

Гибридная конструкция. В устройстве присутствует трос, приводящий в действие гидравлику при помощи рычагов. Она располагается внутри тормоза. Имеет 2 цилиндра и незначительное количество масла.

Выбирая между видами дискового механизма, важно учесть следующие моменты:

  • механический привод намного дешевле и проще гидравлики. Эта тормозное устройство присутствует в бюджетных моделях;
  • устранение неисправностей в гидравлике и замена комплектующих возможны только в специализированной мастерской;
  • гидравлику рекомендуется использовать в условиях, где важна скорость, сила и точность торможения;
  • если свободное время занято активным спортом, туризмом и даже экстримом, то выбор стоит остановить на гибридной конструкции.

Плюсы велосипеда с дисковыми тормозами

Диски – эффективный способ устранить износ обода колес.

Отмечаются следующие сильные стороны конструкции:

  • высококачественная модуляция. Возможно точно контролировать силу торможения – надавливание ручки тормоза легко корректирует скорость. Модификация постоянна и не требует частой настройки;
  • минимальное загрязнение. Работа системы не связана с погодными и дорожными условиями. На ротор попадает меньший объем пыли, грязи, воды, чем на колесный обод. Загрязнения легко выходят через имеющиеся прорези;
  • отсутствует влияние на качество работы тормозов колесная восьмерка. Если у ободной системы качество остановки связано напрямую с ровностью стенок колеса, то у дискового механизма качество остановки остается прежним даже при искривлении обода;
  • отсутствует стирание обода в колесах благодаря присутствию ротора. Со временем замена потребуется только диску;
  • длительность эксплуатации. Металлизированные колодки меняются одновременно с роторами. Под воздействием песка, пыли, воды целлюлозно-резиновые колодки ободных тормозов изнашиваются быстрее, что приводит к частой регулировке или замене;
  • не происходит нагревание обода при затяжном спуске за счет передачи тепловой энергии на ротор, а не на ходовую часть. Присутствует высокий коэффициент трения между абразивом и диском.

Недостатки велосипеда с дисковыми тормозами

  • увеличена нагрузка на втулку и спицы. При работе на спицы и втулку увеличивается сгибающее действие. Чтобы не произошла их поломка производители утолщают спицы и уменьшают их длину, а на колеса устанавливают втулки большего диаметра с фланцами;
  • комплект дискового механизма весит больше, чем ободная система. Вес прибавляют увеличенные в диаметре втулки;
  • конструкция, расположенная в задней части велосипеда, препятствует закреплению багажника на транспортном средстве. У многих людей велосипед – повседневное средство передвижения, а багажник – необходимость.

    На раме некоторых моделей отсутствуют дополнительные крепежные отверстия, а калипер препятствует ровному креплению опор багажника.


    Выход из ситуации –  консольная модель багажника, но она стоит дороже;
  • высокая стоимость велосипеда и его отдельных компонентов;
  • ремонтопригодность в походных условиях ограничена и без специального съемника не обойтись. Многие неполадки возможно устранить только в сервисных центрах.

Для ремонта некоторых деталей велосипеда, например гидравлики, требуется специальный дорогостоящий инструмент. Не каждый владелец способен его приобрести и самостоятельно выполнить ремонт.

Проблемы

Трение колодок о диск.

Источник неисправности:

  • загрязнение колодок. Устраняется эта проблема просто: надо их очистить от налипшей грязи и промыть сильной струей воды;
  • нарушено положение калипера. Способ устранения: отрегулировать их в мастерской.

Колодки задевают диск. Неисправность кроется в нарушении местоположения колодок по отношению к диску и неправильно установленном (испорченном деформацией) диске. Выполняется регулировка в первом случае или устанавливается заново диск – во втором.

Не регулируются калипера и через некоторое время начинают снова задевать диск. Источник неисправности кроется в ослаблении пружины возвратного хода. Следует ее поменять (такая запасная пружина входит в комплектацию).

Колодки трутся о диск при низких температурах, а в тепле эта неисправность отсутствует. Дело в тормозной жидкости. При низких температурах она густеет. Решение – замена жидкости.

Плохая работа тормоза может быть вызвана:

  • сильно изношены диск или колодки. Требуется их замена на новые;
  • поставлены новые колодки. Им необходимо время для притирания. Неисправность исчезнет сама через 40-60км;
  • загрязнены колодки или диск. После их прогревания выполняется несколько мягких торможений на пологом спуске.

Слабая работа тормоза, рукоятка «проваливается» при надавливании. Если система гидравлическая, то причина неисправности –  проникновение воздуха в тормоза.  Для устранения проблемы надо его прокачать. Если тормоз механический, то проблема в неправильно сделанной регулировке длины тросика.

При долгом торможении наблюдается «проваливание» рукоятки при хорошей работе гидравлики. Неисправность кроется в перегревании калипера или в закипании тормозной жидкости. Необходимо сменить жидкость.

При остановке отчетливо слышны скрип и скрежет.

Возможны два источника неисправности:

  • мокрый диск. Необходимо высушить его, сделав несколько мягких торможений на спуске. Просушить деталь можно вращением педалей;
  • сильно изношены колодки. Требуется заменить эти комплектующие.

Реклама от спонсоров:

vash.market

Как работают дисковые тормоза (тормозные колодки и трос ручного тормоза)

У большинства современных автомобилей дисковые тормоза на передних колесах, а у некоторых - на всех четырех.

Disc brake

Дисковый тормоз - часть тормозной системы, которая фактически и помогает автомобилю остановиться. Самый распространенный тип дискового тормоза - однопоршневой плавающий суппорт. В этой статье мы расскажем об этом типе дискового тормоза.

Основное устройство дискового тормоза.

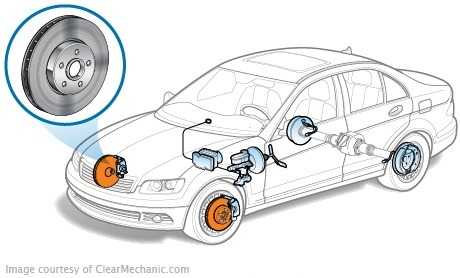

Местоположение дисковых тормозов в автомобиле.

Главные компоненты дискового тормоза:

-Тормозные колодки.

-Суппорт с поршнем.

-Ротор, крепящийся к ступице.

Дисковый тормоз очень похож на тормоза велосипеда, которые имеют суппорт, прижимающий тормозные колодки к колесу. Но тут тормозные колодки сжимают не само колесо, а ротор, и воздействие происходит гидравлическим путем, а не через кабель. Трение колодок и диска приводит к тому, что диск замедляет ход.

Движущийся автомобиль обладает определенным количеством кинетической энергии, и тормозам необходимо погасить ее, чтобы остановить автомобиль. Как же тормоза это делают? Каждый раз, как только Вы останавливаете автомобиль, тормоза преобразовывают кинетическую энергию в тепло от трения колодок и дисков. Естественно они нагреваются, и весьма ощутимо. Поэтому большинство тормозных дисков делаются вентилированными.

Вентилированные тормоза обладают лопастями, находящимися между двух сторон диска, они прогоняют воздух сквозь диск, обеспечивая охлаждение.

Саморегулирующиеся тормоза.

Однопоршневый дисковый тормоз с плавающей скобой является самоцентрирующимся и саморегулирующимся. Такой суппорт способен скользить из стороны в сторону, двигаясь таким образом к центру каждый раз, как только начинает работать тормоз. Так как нет никакой пружины, которая отталкивает колодки от диска, колодки постоянно соприкасаются с ротором (но резиновое уплотнение поршня, и любое колебание в роторе может отодвинуть колодки на небольшое расстояние от ротора). Это важно, поскольку поршни в тормозах намного больше в диаметре чем те, которые находятся в главном цилиндре. Если бы тормозные поршни уходили в цилиндры, то пришлось бы несколько раз нажать педаль тормоза, для того, чтобы впрыснуть достаточное количество жидкости в тормозной цилиндр с целью приведения тормозных колодок в действие.

Раньше автомобили обладали двух, а то и четырех поршневым суппортом . Поршень (или два) на каждой стороне ротора вымещал колодку со своей стороны. От этого отказались, т.к. одно-поршневые конструкции являются более дешевыми и надежными.

Ручной тормоз.

В случае полного отказа основной системы торможения в автомобилях с дисковыми тормозами на всех четырех колесах, ручной тормоз приводится в действие отдельной системой. В большинстве автомобилей, чтобы привести в действие ручной тормоз, используется специальный трос(кабель).

У некоторых автомобилей с дисковыми тормозами на всех четырех колесах есть отдельный барабанный тормоз, встроенный ступицу задних колес. Этот барабанный тормоз используется только аварийной тормозной системы, и приводится в действие только кабелем; он не имеет гидравлики. У других автомобилей есть рычаг, который поворачивает винт, или приводит в действие кулачок, который давит на поршень дискового тормоза.

Сервисное обслуживание тормозов.

Наиболее распространенный тип обслуживания тормозов - замена колодок. Обычно на тормозных колодках имеется металлический элемент - индикатор износа.

Когда фрикционный материал стирается, индикатор износа взаимодействует с диском, издавая резкий звук. Это означает, что пришло время менять колодки. В суппорте имеется смотровое отверстие, чтобы видеть, сколько фрикционного материала осталось на колодках.

Иногда, на тормозной поверхности ротора возникают повреждения, например канавки различной глубины. Это может случиться если изношенная колодка находится в автомобиле слишком долго. Тормозные роторы могут также деформироваться, то есть потерять свою плоскостность. Если это случается, тормоза могут дрожать или вибрировать, когда вы останавливаетесь. Обе проблемы могут быть устранены путем повторной чистовой обработки (так называемая механическая обработка) ротора. Некоторое количество материала удаляется с обеих сторон ротора, чтобы восстановить плоскую и гладкую поверхность.

Вам не нужно проводить повторную полировку всякий раз, когда происходит замена колодок, а только если они деформированы или повреждены. На самом деле, полировка роторов, производимая чаще, чем требуется может привести к уменьшию срока их службы. Поскольку данная операция стирает материал, с каждой последующей полировкой роторы тормоза становятся тоньше. У всех тормозных роторов есть требования по минимально допустимой толщине. Эти требования можно найти в заводской инструкции.

Источник: Авто Релиз.ру.

autorelease.ru

Дисковые тормоза: особенности, устройство

Автолюбителей, машины которых работают на барабанной тормозной системе, конечно, может заинтересовать, что такое дисковые тормоза. Основная задача, выполняемая дисковым механизмом, связана с переменой скорости в то время, как машина передвигается или когда она останавливается. Значит, когда необходимо, можно остановить авто в единой позиции.

Дисковые тормоза достаточно распространены и проверены временем. Как и у других тормозных механизмов, эта система необходима для того, чтобы переменять скорость во время передвижения автомобиля. Чтобы понять, как выглядят дисковые тормоза и из чего они состоят, следует рассмотреть их составляющие:

  • Суппорт является корпусом (материал изготовления – чугун), состоящим из пары частей. С помощью направляющих втулок происходит скрепление частей. Диск расположен на колесной ступице и прижат к ней посредством болтов с гайками. Чтобы вентилирование было лучше, а во время остановки происходило охлаждение, необходимы специальные отверстия. Одной из функций считается самоочищение и поэтому грязь не накапливается на дисках благодаря колодкам тормозов.
  • Тормозные колодки – металлические пластины с закрепленными фрикционными накладками, сделанными из материала, устойчивого к процессам трения. Колодки размещены внутри корпуса.
  • Цилиндры – специальные корпуса с расположенным внутри подвижным корпусом. Сверху поршня установлена манжета, для изготовления которой используется бензиново-масляный резиновый материал. Кроме манжеты, имеется также штуцер спуска, удаляющий накопившийся воздух при прокачке тормозной системы.

Особенности тормозной системы

Воздух, накапливаемый между колодками, а также дисками, свободно циркулирует, и поэтому происходит быстрое охлаждение дисковых тормозов (ни в одной другой системе торможения охлаждение невозможно настолько же быстро).

Также имеется самоочищение, благодаря чему удаляется накопленная грязь. Тем не менее, грязь все равно иногда попадает туда, где колодки контактируют с диском, из-за чего он может поцарапаться. Вот почему со временем тормозные диски необходимо будет сменить.

Так как у колодки достаточно маленькие размеры, становится сильнее сопротивление, необходимое для остановки транспорта. Увеличенное давление приводит к скорому износу колодок (все-таки это расходный материал). Диск разогревается, когда машина останавливается, и температура становится настолько высокой, что требования к свойствам тормозной жидкости должны быть весьма серьезными (особенно это касается его составляющих и показателей термоустойчивости). Поэтому дисковые тормоза достаточно дорогостоящие.

Проблемы могут возникнуть, когда на устройство дискового механизма устанавливается стояночный привод.

Признаки неисправности тормозной системы

Для понимания того, как работают дисковые тормоза, необходимо знать, какими бывают нарушения их нормального функционирования. Можно отметить несколько важных признаков неисправностей. При их обнаружении, конечно же, следует сразу же обратиться в технический сервис для ремонта, поскольку плохо работающая тормозная система предполагает аварийную опасность. Некоторые внешние признаки:

  • Наличие странных посторонних шумов, когда автомобиль тормозит.
  • Присутствие отклонений при прямолинейном движении.
  • Необходимость повышенных усилий на педаль.
  • Увеличение хода педали.
  • Необходимость уменьшения усилий на педаль (причем педаль порою даже проваливается).
  • Наличие вибрации.
  • Дефекты механического характера.

Впрочем, далеко не всегда признаки оказываются внешними. Порой дисковые тормоза перестают нормально функционировать вследствие внутренних повреждений:

  • Проблемы с тормозным механизмом;
  • Дефекты привода;
  • Дефекты тормозного усилителя.

Когда говорят о возможных проблемах, случающихся с тормозной механикой, это могут быть изношенные или поврежденные тормозные колодки, а также диски и деформированный суппорт.

Из дефектов привода можно отметить:

  • Поврежденные шланги;
  • Произошедшую утечку жидкости для торможения;
  • Воздушный подсос, вызванный ослабленным креплением;
  • Поршневые заедания.

Наконец, с тормозным усилителем могут быть следующие неисправности:

  • Недостаточное разряжение внутри впускного коллектора;
  • Дефекты клапана;
  • Поврежденный вакуумный шланг.

Почему происходят поломки?

Само собой разумеется, тормоза перестают функционировать нормально и ломаются не просто так, а вследствие определенных причин. Необходимо выделить несколько из них:

  • Несоблюдение эксплуатационных правил при торможении;
  • Воздействие внешних факторов;
  • Комплектующие плохого качества и так далее.

Для избегания подобных поломок хотя бы единожды в неделю необходима проверка тормозной системы. Внутри бачка должна быть тормозная жидкость в определенном количестве, на колесах и комплектующих не должно быть никаких подтеков.

Если говорить о современных транспортных средствах, в них предусматриваются различные датчики, обеспечивающие контроль. Как только тормозные колодки изнашиваются, случаются какие-нибудь неисправности, на специальной панели об этом сообщают сигнальные лампы.

Правила ухода

Следует перечислить несколько основных правил, связанных с уходом за дисковыми тормозами. Их соблюдение необходимо, чтобы тормозная система не вышла из строя раньше времени, могла бы прослужить долго и не привела к авариям. Итак, правила являются такими:

  1. Необходимость смены тормозной жидкости – через каждые три года. Чтобы прокачать тормоза, пользоваться следует непросроченной жидкостью (желательно прибегать к средству, указанному в автомобильном паспорте). Когда прокачка завершена, нужно долить жидкость для достижения необходимого уровня.
  2. Необходима проверка дисков, а также колодок. Когда проверяются колодки, надо проанализировать показатели толщины накладок, которые должны быть, как минимум, миллиметр. Износ колодок должен происходить равномерно – для проверки этого следует снять колесо с последующим осмотром колодок. Если износ неравномерен, их желательно заменить.
  3. Лучше пользоваться колодками, изготовленными отечественным производителем, поскольку, как показывает практика, они оказываются более долговечными, а их стоимость – привлекательнее. Размеры дисков для тормозов могут быть разными, однако правила безопасности предполагают использование устройств, размер которых должен равняться, как минимум, десяти миллиметрам, иначе их понадобится заменить.
  4. Трубопровод с тормозным приводом необходимо проверять время от времени – герметичны ли они?
  5. Когда заклинивает поршень, понадобится смена жидкости, а также цилиндров. Чтобы цилиндры не повредились, они должны быть обработаны жидкостью под названием WD-40. Монтаж поршня должен происходить с большой аккуратностью посредством монтировки.
  6. Для монтажа поршня в необходимую позицию следует нажать педаль. Для облегчения хода понадобится прокачка тормозов, производимая несколько раз. Когда поршень устанавливается на место, нельзя, чтобы монтировка касалась диска.
  7. Появление воздуха внутри тормозной системы приводит к необходимости избавления от него. С этой целью:
  • внутрь цилиндра заливается тормозная жидкость;
  • отвинчивается пробка клапана второго цилиндра;
  • устанавливается штуцер, имеющий полуметровый резиновый шланг.

Нужен постоянный контроль того:

  • Как закреплен главный цилиндр;
  • Как функционирует тормозная система;
  • В каком состоянии пружины колодок;
  • Какой зазор наблюдается от колодок до диска;
  • Исправлен ли тормозной усилитель;
  • Как работает антиблокировочный механизм.

Советы автовладельцу по эксплуатации тормозной системы

Для того чтобы дисковые тормоза работали дольше и надежнее, можно дать несколько полезных рекомендаций автовладельцу:

  • Время от времени (через каждые три года) менять жидкость;
  • Единожды в неделю смотреть, достаточен ли уровень жидкости;
  • Проверять и доливать жидкость для торможения, когда завершена прокачка;
  • Контролировать наличие подтеков внутри системы, ответственной за торможение;
  • Измерять размеры не только дисков, но и накладок;
  • Не забывать контролировать, насколько трубопроводы и имеющиеся соединения герметичны;
  • Регулировать показатели хода педали, если возникает такая необходимость;
  • Проверять, не появился ли воздух внутри системы.

Необходима максимальная ответственность, когда проверяются дисковые тормоза и их состояние. Регулярный контроль позволит избежать не только необходимости частых дорогостоящих ремонтных работ, но и опасных последствий. Чем лучше заботиться о тормозной системе, тем дольше она сможет проработать.

Незначительные поломки иногда исправляются автовладельцами самостоятельно. В случае значительных дефектов лучше обратиться к специалистам из технического сервиса. Хотя при отсутствии должного практического опыта помощи специалистов необходимо просить даже при незначительных поломках – слишком уж ответственной оказывается работа такого механизма.

Действия при отказе тормоза



Когда вдруг дисковые тормоза отказывают (всякое ведь может случиться), и тормозная педаль упирается в коврик безо всякой реакции, все равно на нее необходимо давить дальше. У современных авто тормоза имеют двухконтурную систему. Если отказывает один контур, срабатывает другой (он действует несколько хуже, но все равно «работает»).

Когда же эффект оказывается нулевым, несмотря на продолженное давление (то есть, не срабатывает ни один из контуров), педаль надо отпустить, а затем заново нажать (сделав это не единожды). Иногда система давления восстанавливается.

Эти же действия следует повторить, если теряется жидкость, последующий ход замедляется, а педаль начинает проваливаться. Данная процедура производится до полной остановки транспортного средства.

carsaround.ru

Дисковый тормозной механизм

Как "гонка лошадиных сил" в Америке способствовала росту популярности дисковых тормозных механизмов?

Тормозная система

История появления

История полна парадоксов, не обошло это стороной и факт изобретения конструкции дисковых тормозов. Патент на устройство, названное дисковым тормозом, был получен в 1902 году Уильямом Ланчестером. Это был первый патент на автомобильную тормозную систему нового типа (хоть тормоза подобной конструкции и использовались еще с конца XIX века).  Но, увы, у них был ряд существенных недостатков – от слишком быстрого износа колодок до ужасного и громкого звука, который появлялся при контакте медных колодок с тормозным диском. Так что большой популярностью они не пользовались вплоть до второй половины XX века, когда с приходом новых технологий и материалов стало возможным избавиться от большинства недостатков этой конструкции. Постепенно дисковые тормоза начали появляться на легковых автомобилях. В том числе стимулом послужил и факт того, что динамические характеристики автомобилей рубежа 50-60 годов стали не соответствовать его тормозным возможностям. Особенно это было заметно в США, где во-всю начиналась «гонка лошадиных сил», в ходе которой каждый автопроизводитель стремился представить на рынке автомобиль с мотором, который был бы мощнее, чем у конкурентов. Барабанным тормозам было сложно управиться с прытью монстров с мощностью под 300-400 л.с. и весом под 2 тонны. И вот, использовавшиеся до этого в основном в автогонках и в авиации дисковые тормоза начали появляться на серийных автомобилях. Изначально они устанавливались только спереди, сзади же оставались традиционные барабанные тормоза. И только ближе к началу 70-ых  легковые автомобили стали оснащаться дисковыми тормозами «по кругу». Одним из пионеров в этом стала итальянская фирма Fiat, выпустив свою модель Fiat 124 с дисковыми тормозами на всех колесах.

Устройство и особенности

Дисковые тормоза очень напоминают велосипедный колодочный тормоз – принцип действия у них идентичный. Разница в том, что тут колодки прижимаются не к самому колесу, а к тормозному диску, и привод на них осуществляется гидравлическим путем, а не через кабель. Трение между колодкой и диском и заставляет автомобиль остановиться. При этом выделяется очень большое количество тепла, и по этой причине большинство современных дисковых тормозов являются вентилируемыми. Такая конструкция вентилируемых тормозных дисков отличается от обычного дискового тормоза тем, что ее диск разделен на две части, между которыми находятся лопасти, прогоняющие воздух сквозь сам тормозной диск, таким образом охлаждая его. Ставшие модными диски с перфорацией – отверстиями в плоскости диска – лишь бесполезное украшательство, тем не менее, все же имеющее незначительную практическую ценность – в эти отверстия забивается вода и грязь, за счет чего тормозная поверхность диска очищается быстрее и торможение становится более эффективным.





Преимущества и недостатки

Дисковый тормоз лучше охлаждается за счет свободной циркуляции воздуха между диском и поверхностью тормозной колодки. Помимо этого он самоочищается от воды и грязи, а так же продуктов износа – газы и металлическая пыль просто-напросто разлетаются с поверхности диска во время его вращения. Тем не менее, абразивных свойств той же грязи это не уменьшает, и при ее попадании в пятно контакта колодки с диском диск царапается, соответственно уменьшается его ресурс, а ввиду открытости диска всем ненастьям – этот процесс постоянен и рано или поздно встанет вопрос замены как дисков, так и колодок на новые. Так же из-за малого размера колодок возрастает необходимое усилие, которое должно на них оказываться, чтобы остановить автомобиль. Это приводит к повышению давления в тормозной системе и ускоренному износу колодок – они становятся расходным материалом. Из-за высоких температур, до которых разогреваются диски при активном торможении, возрастают требования к составу и термоустойчивости тормозных жидкостей, что не может не сказаться на их цене. Помимо прочего, возникают проблемы с установкой на дисковые тормоза привода стояночного тормоза.

Главным же преимуществами дисковых тормозов считаются скорость их срабатывания, стабильность работы и большие возможности для их регулировки. Все это увеличивает эффективность торможения и повышает безопасность движения.

blamper.ru
