На двух осях. Седельные тягачи – Основные средства

Покупка седельного тягача задача непростая. С одной стороны, сегодня выбор велик как никогда. А очередей за техникой, какие наблюдались в докризисные годы, нет и в ближайшее время не предвидится. Конкуренция на рынке жесткая, производители техники не просто снижают цены, чтобы увеличить объем продаж, но и делают все возможное, чтобы в ходовых, популярных моделях грузовиков присутствовало максимальное количество необходимых и востребованных водителями опций. Например, сегодня транспортные компании уже более взвешенно подходят к выбору кабины тягача. Экономия на вариантах с низкой крышей не актуальна, особенно если машина работает на «длинном плече» и водителю часто приходится ночевать в машине.

Учитывая данное обстоятельство, продавцы коммерческой техники, работающие в тесном сотрудничестве с автопроизводителями и официальными представительствами, разрабатывают программы, по которым тягачи со средней и высокой кабинами и обязательными для дальнобойщиков «спальниками», предлагаются по привлекательной цене – то есть делают все, чтобы клиент не ушел к конкуренту. Это же относится и к компонентам силовой линии траков. Так, чтобы привлечь внимание к своему грузовику, автопроизводитель может установить на машину более мощный мотор и при этом незначительно увеличить отпускную стоимость тягача. То же касается и коробок передач. Относительно дешевая механика заменяется на электронно-управляемые коробки. При этом рост стоимости комплектного тягача будет оставаться в рамках разумного.

Мало того, сегодня оценить преимущества оптимально подобранной силовой линии можно непосредственно в работе. Продавцы техники (имеются в виду крупные торговые компании с широкой сетью салонов и сервисных центров) предоставляют своим клиентам машины на так называемую тестовую эксплуатацию. В течение недели, а то и целого месяца (!) перевозчик имеет возможность опробовать машину в деле, поставив тягач на линию. Разумеется, делается это при соблюдении ряда условий, которые прописаны в договоре передачи машины, и понятное дело, не бесплатно. В договоре устанавливается и ответственность сторон в случае наступления того или иного происшествия или форс-мажора. Пробная эксплуатация позволяет транспортной компании прежде всего определить реальный расход топлива на том или ином маршруте и сравнить его с тем, какой демонстрируют уже имеющиеся в парке траки. Таким образом, перевозчик имеет возможность просчитать снижение затрат на топливо. А этот показатель – один из самых значимых в списке расходов на перевозку. Само собой разумеется, для получения достоверных данных взятые на тестовую эксплуатацию грузовики, как мы уже упомянули выше, должны работать на устоявшихся маршрутах. Только так можно будет получить объективные цифры.

Помимо расхода топлива перевозчик должен оценить и сервисную сеть понравившейся ему марки грузовика. Это одна из причин, по которой даже очень привлекательная по стоимости машина может быть вычеркнута из списка претендентов на покупку. Если для ремонта и обслуживания тягача его придется гнать за тридевять земель, он никому не будет нужен. Простой машины обойдется дороже, а потерянный клиент – это еще и удар по репутации компании.

Оценивая сервисную сеть марки и расположение фирменных СТО относительно базирования парка перевозчика, следует также учитывать такие параметры, как стоимость запасных частей и периодичность технического обслуживания. Например, если дилер устанавливает интервал ТО не 60, а скажем, 40 тыс. км пробега, то это означает, что затраты на обслуживание машин вырастут минимум на треть. При этом снижение интервала ТО может преподноситься как благо – условия эксплуатации машин в России намного более жесткие, чем в Европе. А на первое место в качестве неоспоримых доводов выдвигается качество топлива. Однако не будем лукавить – за последние годы рынок топлива в России, и в том числе по качеству горючего, значительно изменился, разумеется, в лучшую сторону. Поэтому говорить о том, что с соляркой у нас беда, уже нельзя. Тем более, если транспортная компания работает с крупными сетевыми АЗС, которые входят в состав холдингов, не только реализующих нефтепродукты, но и их изготавливающих, а то и вовсе добывающих углеводородное сырье. Для примера: в Европе тягачи, работающие на качественном топливе, а оно может быть произведено в России (!) – неоспоримый факт, от ТО до ТО ходят по 120 тысяч, а то и больше километров. У нас же данный показатель занижается как минимум вполовину, а то и на три четверти.

Итак, посмотрим, что привлекательного из модельного ряда ведущих автопроизводителей тягачей есть в двухосном варианте. Начнем с отечественной техники. У минского автозавода МАЗ интересующий нас трак с колесной формулой 4х2 носит индекс МАЗ-5440В9-1420-030. Технически допустимая масса автопоезда с ним может достигать 44 т – то есть грузовик может практически удовлетворить все потребности перевозчика. Главное, при стыковке с тем или иным полуприцепом учитывать высоту установленного на раме седла. Для того чтобы впрячь тягач в упряжь с бочкой, седло должно быть выше, чем то, на которое сядет круг с цапфой трехосного «шторника». При этом также стоит учитывать и массу, приходящуюся на опорно-сцепное устройство. Для МАЗ-5440В9-1420-030 нагрузка составляет 10 500 кг. Превышать ее нельзя. В противном случае это приведет к нарушению развесовки по осям и ухудшению управляемости автомобилем (автопоездом).

Про штрафы со стороны дорожной инспекции и вовсе молчим. Весовой контроль, определяющий нагрузку на ось, грузовики «проскакивают» редко. Для справки: распределение технически допустимой общей массы рассматриваемого нами тягача на переднюю и ведущую оси составляет 6950 и 11 500 кг соответственно. В качестве силового агрегата инженеры минского автозавода применили современный дизель производства яро­славского моторного завода ЯМЗ-651.10. Выдаваемой им мощности 420 л.с и 1906 Н.м крутящего момента вполне достаточно для выполнения большинства транспортных задач. Силовой агрегат стыкуется с проверенной российскими условиями эксплуатации 16-ступенчатой коробкой передач ZF 16S1820TO. С целью достижения максимальной экономичности и сохранения тяговых характеристик машины конструкторы применили в ведущем мосту редуктор с передаточным отношением 3,57. Тягач комплектуется шинами распространенной размерности 315/80 R22.5. Также к преимуществам грузовика стоит отнести 500-литровый топливный бак, пневматическую 4-баллонную заднюю подвеску и конечно же большую кабину «6430». Как мы уже говорили, в рейсе водитель должен чувствовать себя комфортно, особенно при работе автопоезда на «длинном плече».

А теперь давайте поговорим о возможной комплектации грузовика. Первая 5440В9-0001420-031 включает в себя коробку передач ZF 16S1820 ТО, седельно-сцепное устройство высотой 1150 мм и шины размерностью 315/70 R22,5. А передаточное число главной пары равняется 3,45. Вторая 5440В9-0001470-030 имеет КПП 16JS200TA, передаточное число главной пары 3,57, ССУ высотой 1250 мм и шины 315/80 R22,5. И, наконец, третья модификация 5440В9-0001470-031 при аналогичной указанной выше коробке передач, ошиновке 315/70 R22,5 и ССУ высотой 1150 мм имеет редуктор ведущего моста с передаточным отношением 3,45. Из доступных опций внимания заслуживают противобуксовочная и антиблокировочная системы.

Весьма интересное предложение по двухосному тягачу имеется у «КАМАЗа». Так, грузовик KамAЗ-5490 (коммерческое обозначение М1842) являет собой новый магистральный тягач, собравший в себе современные разработки ведущего российского производителя коммерческой техники и надежные агрегаты от ведущих европейских компаний. Машина разработана для работы как на междугородных, так и международных маршрутах в составе автопоезда полной массой до 44 т – то есть по данному параметру «челнинский» грузовик идентичен конкуренту из Минска. Примечательно, что габаритные размеры автомобиля и высота седельно-сцепного устройства (модель Jost JSK 37C-150 или GF SK-S 36.20/150), равная 1100 мм, позволяют эксплуатировать новый тягач в составе автопоезда практически с любыми полуприцепами известных мировых брендов. Это означает, что никаких дополнительных затрат при обновлении парка тягачами KамAЗ-5490 не последует. К достоинствам грузовика следует отнести современную высокую кабину на пневматической подвеске и два полноценных спальных места. Высота крыши кабины составляет 1910 мм, что позволяет водителю в полный рост передвигаться внутри нее. Достойные условия отдыха шоферов позволят отправлять машину с экипажем из двух человек в длительные рейсы с несколькими пунктами загрузки/ разгрузки. Тем самым повышается рентабельность перевозок и возрастает прибыль автопредприятия. Заметим, что в дороге водитель, управляющий тягачом KамAЗ-5490, работает в весьма комфортных условиях, которые создают регулируемая рулевая колонка, сиденье на пневмоподвеске, система кондиционирования, зеркала с электроуправлением и подогревом. Машина также комплектуется электронным тахографом. А такая удобная опция, как круиз-контроль, позволяет не только двигаться с заданной скоростью, но и облегчает управление грузовиком, экономит топливо.

В качестве силового агрегата применен рядный 6-цилиндровый дизель Daimler OM-457 LA, соответствующий экологическому классу Euro 5. Для достижения высоких экологических норм применяется система нейтрализации с использованием жидкости AdBlue, имеющая также систему подогрева. С рабочего объема 11,97 л снимаются мощность 428 л.с и крутящий момент 2100 Н.м при частоте вращения коленчатого вала 1900 и 1100 об/мин соответственно. Мотор агрегатируется с 16-ступенчатой коробкой передач ZF 16S2221, которая оснащена тормозом-замедлителем (интардером). Он позволяет существенно разгрузить основную тормозную систему и уменьшить износ дисков и колодок. Заметим, что тормозные механизмы передней и задней осей дискового типа с датчиками износа фрикционных накладок, что благотворно отразилось на тормозных качествах грузовика. А индикаторы позволяют своевременно зафиксировать критический износ фрикционов.

Электропневматическая система привода тормозов имеет четыре контура и такие важные системы, как EBS c функцией курсовой устойчивости (ESP) и противобуксовочной системой (ASR). Ведущий мост гипоидный, Daimler HL6 с главным редуктором, имеющим передаточное отношение 3,077. Агрегат довольно легкий, его масса составляет всего 690 кг. При этом нагрузка на мост равна 13 т. Передняя подвеска малолистовая рессорная, как и у большинства одноклассников европейского производства. Задняя подвеска пневматическая с электронным управлением (ECAS). Современный универсальный тягач должен уметь «приседать». Учитывая то, что грузовик ориентирован на работу на «длинном плече», конструкторы оснастили его двумя алюминиевыми топливными баками емкостью по 400 л каждый. Итого запас горючего составляет 800 л. Учитывая сложные климатические условия, в которых работают тягачи, а также случаи реализации летних сортов солярки поздней осенью, топливозаборник оснастили подогревом. Кроме того, интересующая нас модель седельного тягача в базовой комплектации оснащена предпусковым подогревателем двигателя, позволяющим обеспечить запуск дизеля даже при температуре –45 °C. У большинства европейских конкурентов «котел» в список базовых опций не входит. Ошиновка тягача покрышками размерностью 315/60 R22,5. Из современных технических решений также отметим светотехнику с технологией LED: дневные ходовые огни (ДХО), габариты, указатели поворота.

Интересная модель двухосного седельного тягача, предлагаемого российским перевозчикам с 2012 г., есть и у компании FAW. Грузовик FAW 4х2 (CA4180P66K24E4) стандарта Euro 4, с кабиной J6 имеет комплектацию, разработанную специально для российских условий эксплуатации. Тягачи комплектуются 6-цилиндровыми рядными дизелями серии CA6DM2-42E4 с системой впрыска топлива Common Rail фирмы Bosch. С рабочего объема 11,04 л снимаются мощность 420 л.с. и крутящий момент 1900 Н.м. Этого вполне достаточно, чтобы в экономичном режиме обеспечить уверенное движение автопоезда полной массой 41,8 т. Заявленный ресурс силового агрегата – более 1 млн. километров пробега. Примечательно, что низкое седло (JSK36D) высотой 1100 мм позволяет подцепить к грузовику полуприцепы различных производителей, как европейских, так и отечественных. Тем самым обеспечивается широкий спектр выполняемых машиной транспортных задач.

Единственное замечание, которое может возникнуть у транспортников, – это объем топливного бака, равный 400 л. Для машины, работающей на «длинном плече», этого, пожалуй, будет маловато. Выход из положения – установка дополнительного бака аналогичного объема. Силовой агрегат стыкуется с проверенной временем, надежной и неприхотливой коробкой передач ZF16S221 OD. Агрегат поступает на сборочный конвейер с завода ZF, расположенного на территории Китая. Это важный момент, который свидетельствует о выверенном подходе автопроизводителя к работе с поставщиками комплектующих.

Экономия при нынешнем уровне конкуренции неуместна, и китайцы это усвоили. Об этом же говорит и применяемое однодисковое сцепление диафрагменного типа производства немецкой фирмы Sachs. Диаметр его ведомого диска составляет 430 мм – самый ходовой размер. Отметим, что данное сцепление устанавливается на технику, официально поставляемую FAW в Россию.

Говоря о комплектующих, применяемых на тягаче, стоит отметить турбокомпрессор Holset и конечно же не нуждающиеся в похвалах компоненты тормозной системы от компании Wabco. Отдельного внимания достойны мосты тягача. Они собственного производства. Компания FAW выпускает эти агрегаты с 1956 г. и за это время накопила большой опыт. А последняя модернизация мостов была проведена совсем недавно, в 2011 г. В конструкцию моста был введен дополнительный насос, который обеспечивает оптимальную смазку дифференциала. Что еще стоит отметить, так это надежную раму, изготовленную из прочной стали по принципу «лонжерон в лонжероне». Тягач комплектуется шинами размерности 315/80 R22,5.

os1.ru

Редкие военные четырехосные тягачи КЗКТ

Первой существенной работой курганских конструкторов считаются секретные прототипы тягача МАЗ-545, разработанные в минском СКБ-1 и оснащенные новой восьмиместной кабиной для экипажа машины и боевых расчетов буксируемых систем.

Главное достижение Курганского завода — седельный тягач КЗКТ-74281 (фото автора)

МАЗ-545 (1969–1977 гг.)

Появление этого тягача было обусловлено необходимостью срочного исправления множества недостатков серийных машин МАЗ-537 и ужесточением требований Минобороны по созданию более мощных транспортеров тяжелой гусеничной техники со средствами защиты от ядерного оружия, способных осуществлять дальние броски автомобильных колонн и обеспечивать ускоренный ввод бронемашин в боевые действия.

Первый вариант тягача МАЗ-545 с четырехдверной кабиной. 1969 год (из архива Н. Маркова)

Испытания автомобиля МАЗ-545 с танковым полуприцепом МАЗ-796 (из архива НИИЦ АТ)

Первые опытные седельные тягачи МАЗ-545 с допустимой нагрузкой на сцепное устройство 25 т и балластные 15-тонные МАЗ-545А были собраны в 1969–1970 годах на серийном шасси МАЗ-537. Их главной отличительной чертой являлась вынесенная на передний свес рамы четырехдверная кабина с двумя рядами поперечных сидений и наблюдательным люком в крыше. На них впервые удалось отказаться от дизеля Д-12А, на смену которому пришел его близкий родственник — многотопливный двигатель В-38 V12 с турбонаддувом, развивавший 650 л. с. Второй важной новинкой являлась гидромеханическая трансмиссия с классической механической четырехступенчатой коробкой передач вместо прежней планетарной трехступенчатой. Она имела достаточный диапазон передаточных чисел, что позволило обойтись без раздаточной коробки. От КП крутящий момент передавался прямо на одноступенчатый центральный редуктор, распределявший его на главные передачи мостов.

Седельная машина МАЗ-545 с лебедкой на испытаниях в 21 НИИИ (из архива НИИЦ АТ)

Испытания тягача МАЗ-545 с полуприцепом МАЗ-5247Г. 1973 год (из архива НИИЦ АТ)

В 1973 году седельный МАЗ-545 появился в доработанном исполнении с усиленной герметизацией кабины и съемными крыльями над задними колесами. Балластный вариант МАЗ-545А конструктивно не отличался от модели МАЗ-537А с лебедкой центрального расположения.

Балластный тягач МАЗ-545А с восьмиместной кабиной. 1973 год (из архива НИИЦ АТ)

Обе машины успешно прошли долгий цикл заводских и военных испытаний, выявивших многочисленные недоработки и слабые места. О тех событиях вспоминает подполковник в отставке, бывший военный водитель-испытатель Е. Ф. Кобылянский: «В ходе испытаний было установлено, что опытные образцы с танковыми двигателями оказались неработоспособными. На танке двигатель работает с массивным маховиком, который при пуске поглощает максимальный крутящий момент. На тягаче вместо него было установлено легкое демпферное устройство. При пуске в результате большого крутящего момента оно разрушалось или скручивало вал повышающей передачи…» В окончательном отчете констатировалось, что МАЗ-545 «показал удовлетворительную работоспособность и в целом соответствует техническим условиям», но по основным показателям не отличается от серийного МАЗ-537. Другими отягчающими обстоятельствами стали созданные в Минске подобные тягачи «Оплот», неразрешимые проблемы с получением двигателей В-38 и проблемы с усилением кабины.

На испытаниях балластный тягач с 75-тонным прицепом МАЗ-5212А (из архива Н. Маркова)

Несмотря на это, конструкторы КЗКТ продолжали совершенствовать свой МАЗ-545. К середине 1970-х годов первая кабина была преобразована в усиленную герметизированную конструкцию со сдвинутой вперед плоской передней стенкой, установленной с небольшим обратным углом наклона. На последних версиях появился заградительный экран в виде стального ограждения с приваренными косынками, за которым просматривалась самая обычная кабина.

Балластный тягач МАЗ-545А с защитным экраном кабины. 1975 год (из архива НИИЦ АТ)

В то же время инженеры КЗКТ методично трудились над совершенствованием серийных тягачей МАЗ-537. Лишь в 1976 году эта работа привела к созданию первого собственного автомобиля, полностью разработанного и построенного в Кургане. Это был многоцелевой балластный тягач КЗКТ-537Л с лебедкой, созданный на 525-сильном шасси МАЗ-537Г. Его сборка началась в 1978-м. Формально он считался буксировщиком летательных аппаратов со стартовой массой до 200 тонн, хотя служил в основном для буксировки по шоссе 75-тонных прицепных систем.

Прототип балластного тягача КЗКТ-537Л с лебедкой. 1976 год (из архива НИИЦ АТ)

Автомобиль КЗКТ-537Л на 525-сильном шасси третьего поколения (из архива НИИЦ АТ)

Серийный балластный вариант КЗКТ-537Л на шасси четвертого поколения

В отличие от прообраза МАЗ-537А автомобиль получил укороченную и сдвинутую назад грузовую платформу с отверстиями для пропускания троса. После испытаний он был принят на вооружение и применяется до сих пор. Опытный седельный тягач КЗКТ-537М отличался установкой быстроходного автомобильного дизеля ЯМЗ-240НМ V12 мощностью 500 л. с.

КЗКТ-537Л в аэродромном варианте для буксировки тяжелых самолетов (из архива А. Мельникова)

В 1980-е годы завод собирал упрощенный балластный вариант КЗКТ-537П без лебедки, весивший на одну тонну меньше предшественника. На нем вновь появилась удлиненная металлическая платформа, в которой можно было установить продольные откидные скамейки для личного состав, деревянные надставные борта и тент. Тягач применялся в основном в РВСН как буксировщик ракетных систем.

Тягач КЗКТ-537П с удлиненным кузовом без лебедки (макет). 1982 год

Статьи / Военная техника

Система охлаждения НАТО: первые ракетные тягачи МАЗ

На заглавном фото — разведывательный комплекс «Ястреб» (из архива Альфреда Матусевича). В июне этого года мы завершили публикацию первой части из 14 статей, посвященных уникальным секретным военным автомобилям СССР –...

6885 0 0

Получив ценный практический опыт доработки прежних машин и создания новых, на Курганском заводе под руководством главного конструктора Глеба Александровича Домрачева с помощью минского СКБ-1 началось проектирование и изготовление собственных версий тягачей КЗКТ. Их основой стал МАЗ-545 с удлиненной кабиной и двумя передними дверями, переименованный в КЗКТ-545. В 1976-м он поступил на заводские испытания и через пару лет превратился в очередной опытный образец КЗКТ-7426.

Тягачи КЗКТ-7426 и КЗКТ-7427 (1978–1987 гг.)

Считается, что к новым разработкам Курганский завод подтолкнуло Постановление Совета министров от 6 апреля 1978 года, поручившее ему организацию производства разработанных на МАЗе перспективных 650-сильных тягачей семейства «Оплот». Нехватка производственных мощностей и средств на возведение новых цехов, а также гнетущее положение с качеством готовых машин в зародыше загубили появление в Советской армии новой тяжелой автотехники и еще на 10–12 лет продлили срок существования окончательно состарившихся тягачей МАЗ-537.

К тому времени с 1976 года в Кургане под руководством Виктора Агеевича Пискарева, будущего главного конструктора, уже проводились активные работы по созданию собственной 650-сильной гаммы тягачей. Ее возглавлял автомобиль КЗКТ-7426, считавшийся альтернативной серии «Оплот».

Сборка первого тягача КЗКТ-7426. 1976 год (фото Э. Котлякова)

Предсерийные тягачи КЗКТ-7426 в седельном и балластном исполнении появились в 1978 году. Их конструктивной базой по-прежнему являлся «глубоко модернизированный» МАЗ-537, переоснащенный дизельным агрегатом Д12АН-650 V12 мощностью 650 л. с. с турбонаддувом и практически всеми прежними системами от мотора Д12А-525. При этом узлы трансмиссии и ходовой части вообще не изменились. Больше всего новинок сулила удлиненная двухдверная кабина с двумя рядами поперечных сидений, люком в крыше, усиленной герметизацией, фильтровентиляционной установкой и плоской передней панелью, уже опробованной на МАЗ-545.

Опытный седельный тягач КЗКТ-7426 с двухдверной кабиной. 1978 год (из архива НИИЦ АТ)

В 1979–1980 годах автомобили проходили приемочные испытания с общим пробегом свыше 20 тыс. км. В окончательном отчете было указано, что КЗКТ-7426 «имеет более высокие показатели по удельной мощности, скорости движения, гарантийной наработке», при этом силовой агрегат и узлы трансмиссии «работали ненадежно», однако повышенный моторесурс двигателя остался несбывшимся желанием: его гарантийный срок работы до капремонта не превышал 1 000 моточасов.

Испытания тягача КЗКТ-7426 с полуприцепом ЧМЗАП-9990 близ Термеза. 1980 год (из архива НИИЦ АТ)

В 1983-м на вторичных сравнительных пробах появился КЗКТ-7426 с обновленной кабиной и плоской передней защитной панелью с шестью приваренными косынками, трехсекционным лобовым стеклом и характерными покатыми скосами приподнятой крыши. По сравнению с базовой машиной МАЗ-537Г снаряженная масса тягача возросла почти на две тонны, общая масса автопоезда превышала 94 т. При небольшом сокращении расхода топлива, увеличении вместимости штатных топливных баков и запасных емкостей на полуприцепах запас хода возрос до «космической» величины — 1 760 км.

Тягач КЗКТ-7426 с передней защитной панелью кабины. 1983 год (из архива НИИЦ АТ)

Статьи / Военная техника

Автомобиль с тысячью лиц: военные профессии тягачей МАЗ

Основу этого семейства составляли серийные варианты МАЗ-537 и МАЗ-537Г, на которые приходилось 80–90% всего производства КЗКТ. Их главной задачей являлась доставка на штатных полуприцепах по дорогам общего пользования и...

17672 2 3

По мнению военных, внедрение тягача КЗКТ-7426 могло бы «привести к увеличению разномарочности парка при снижении отдельных эксплуатационных показателей». Тем временем в Минске не удалось организовать серийный выпуск семейства «Оплот», поэтому курганскую версию формально приняли на вооружение как «резервный вариант «Оплота»» и перспективную машину для будущей замены серии 537.

После доработок 1984–1987 годов появились модернизированные версии с самоблокирующимися дифференциалами, автоматическим выбором зазора в колесных тормозах и объединенной с полуприцепом двухконтурной пневмогидравлической тормозной системой.

Седельные машины КЗКТ-74262 с лебедками стали непосредственной доработкой базовой модели. За счет ликвидации лебедки второй вариант 74263 удалось облегчить на 5 т. Балластный 16-тонный тягач КЗКТ-74261 с новой лебедкой представлял собой уже выпускавшийся вариант КЗКТ-537Л с новыми силовым агрегатом и кабиной. После очередных испытаний все они были рекомендованы к принятию на вооружение и серийному выпуску при условии проведения новых доработок.

Опытный облегченный тягач КЗКТ-74263 без лебедки. 1986 год (из архива НИИЦ АТ)

Тягач КЗКТ-74261 с лебедкой и коротким кузовом. 1987 год (из архива НИИЦ АТ)

В первой половине 1980-х годов по заказу объединения «Спецтяжавтотранс» Министерства автомобильного транспорта РСФСР курганский завод спроектировал балластный тягач КЗКТ-7427 для доставки сверхтяжелых крупногабаритных грузов в сложных дорожных и погодных условиях. Внешне от модели 7426 он отличался новой цельнометаллической четырехдверной кабиной с прямоугольной формой передка, трехсекционным лобовым окном, повышенным расположением крыши и массивным бампером со встроенными световыми приборами.

Многоцелевой балластный тягач КЗКТ-7427 с новой кабиной. 1986 год

В 1985 году были собраны два прототипа КЗКТ-7427, впервые оснащенные более экономичным дизельным двигателем ЯМЗ-8401 V12 той же мощности (650 л. с.) с турбонаддувом. На следующий год тягачи проходили суровые испытания при температуре окружающего воздуха до +43 °С. Одной из задач была доставка на многоосных 150-тонных прицепах двух турбинных колес на Ташкумырскую ГРЭС на реке Нарын в Узбекистане. Так и получилось, что гражданский автомобиль КЗКТ-7427 неожиданно стал базой нового военного семейства во главе с базовой моделью КЗКТ-7428.

КЗКТ-7428 (1988–2010 гг.)

Только по истечении 25 лет выпуска тягачей МАЗ-537 на Курганском заводе, наконец, появилась им достойная замена — седельная машина КЗКТ-7428 без лебедки и с нагрузкой на сцепное устройство 27 тонн, представлявшая собой новую комбинацию из всех предыдущих версий. На ней смонтировали 650-сильный автомобильный дизель ЯМЗ-8401.10 с экранированным электрооборудованием, более мощным генератором и электростартерным запуском.

Обновленная шестиместная герметизированная кабина с тремя наклоненными вперед лобовыми окнами имела повышенное расположение крыши с ярко выраженными покатыми боковыми скосам и наблюдательным люком. Первые выпуски снабжались передними усилительными косынками, а с 1989 года применялась сдвинутая вперед цельносварная стенка кабины. Для повышения прочности ее вновь сделали двухдверной, а сохранившиеся очертания задних дверей лишь имитировали их реальное существование. Во втором ряду кабины размещались четыре сиденья для экипажа буксируемой техники, которые трансформировались в два спальных места.

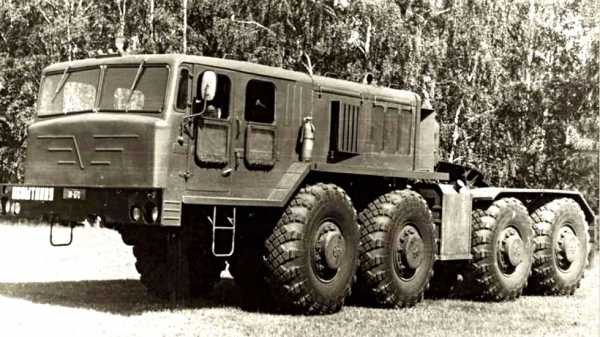

Базовый тягач семейства 7428 в варианте КЗКТ-74281 с лебедкой. 1988 год (из архива НИИЦ АТ)

Балластный КЗКТ-74282 со сварной передней облицовкой. 1989 год (из архива НИИЦ АТ)

Первым производным вариантом базовой машины стал тягач КЗКТ-74281 с лебедкой, вторым исполнением была балластная версия 74282 для работы в составе автопоездов полной массой до 117 т. Все три базовые машины успешно прошли приемочные испытания, были приняты на вооружение Советской армии и в 1990 году формально поступили в серийное производство, которое на деле оказалось виртуальным. Последней новой машиной марки КЗКТ советского периода в 1991-м стал опытный спецтягач КЗКТ-74283 со сдвинутым на 345 мм назад седельным устройством.

Седельный тягач КЗКТ-74281 с обновленной кабиной на военном показе 1992 года (из архива НИИЦ АТ)

Автомобиль КЗКТ-74281 с 650-сильным дизелем V12 на испытаниях в 21 НИИИ (фото автора)

Во времена перестройки и разоружения Курганский завод остался без военных заказов, был акционирован и преобразован в ОАО «Русич». В начале 1990-х радужная обстановка спокойных былых времен была омрачена переходом на коммерческие версии, благодаря которым некоторое время завод оставался на плаву.

К концу 1990-х под маркой «Русич» были созданы опытные образцы шасси 74286 с 500-сильным ярославским дизелем и 74287 с увеличенной до 30 т нагрузкой на сцепное устройство. Одновременно удалось организовать мелкосерийный выпуск доработанных армейских тягачей КЗКТ-74281, которые поступали в греческую армию.

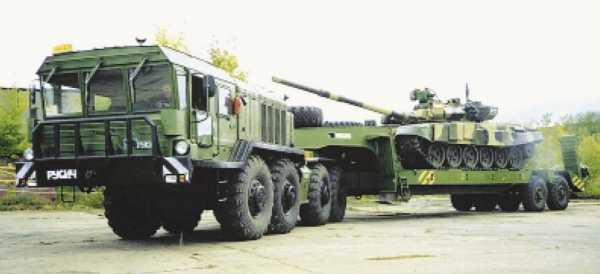

Тягач КЗКТ-74281 «Русич» буксирует полуприцеп КЗКТ-9101 с танком Т-90 (фото КЗКТ)

КЗКТ-74281 «Русич» с полуприцепом КЗКТ-93882 для греческой армии (из архива S. Markides)

В зависимости от назначения они работали с прежними трехосными полуприцепами ЧМЗАП-9990, а также с новыми двухосными КЗКТ-9101 и КЗКТ-93882 грузоподъемностью 53,5 и 60 т соответственно. Для доставки 50 тысяч литров горючего применялась полуприцепная цистерна ППЦ-50 на трехосном шасси.

Седельный тягач КЗКТ-74281 с трехосной топливной цистерной ППЦ-50

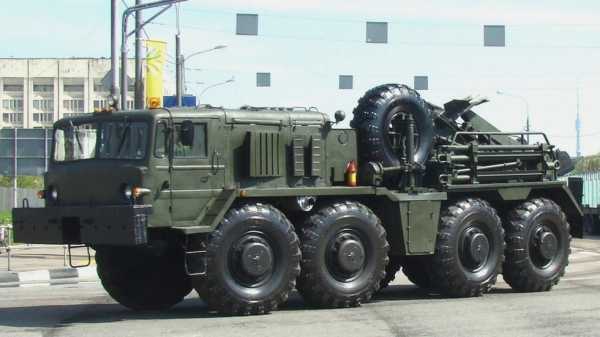

В 1992 году на шасси КЗКТ-74281 началась сборка машины технической помощи МТП-А4.2 конструкции 21 НИИИ, являвшейся развитием модели МТП-А4.1 на тягаче МАЗ-537Г. Ее предназначением являлось оказание помощи водителям тяжелых армейских автомобилей в пути, устранение неисправностей и дозаправка, а также их эвакуация в полупогруженном положении или на двойном жестком буксире. Машину оборудовали лебедкой, подъемным устройством для эвакуации поврежденной техники, буксирными и такелажными приспособлениями, анкерными опорами и крытым кузовом для хранения инструмента, запчастей и материалов.

Предсерийный вариант машины техпомощи МТП-А4.2. 1995 год (фото КЗКТ)

В середине 2000-х на шасси КЗКТ-74281-012 собрали опытный образец тяжелого колесного эвакуационного тягача КЭТ-Т с задним 15-тонным гидрокраном и основной лебедкой с силой тяги 25 тс.

Тяжелый эвакуационный тягач КЭТ-Т на шасси КЗКТ-74281-012 (из архива В. Дмитриева)

В заключение, справедливости ради, стоит заметить, что вся последняя продукция КЗКТ по общим параметрам и внешнему виду откровенно напоминала танковые тягачи известной немецкой компании FAUN, которая еще в 1974 году начала использовать кабины с характерными покатыми скосами крыши на своих четырехосных машинах Elefant (Слон) и Mammut (Мамонт) мощностью до 735 л. с.

Внешнее родство с известными в Западной Европе машинами вовсе не стало синонимом успеха, и в дальнейшем при полном отсутствии спроса на свою достаточно дорогую военную и гражданскую продукцию Курганский завод попал в безысходную катастрофическую ситуацию. Он так и не смог освоить новые жестокие правила военного бизнеса и в конце апреля 2011 года был объявлен банкротом.

Фотографии без ссылок на источники — из архива автора

www.kolesa.ru

Необычный трехосный седельный тягач из Volkswagen T1

Мы потеряли дар речь, когда обнаружили этот необычный тягач на сайте объявлений eBay. Это очень крутая штука. Кто-то сделал миниатюрный трехосный седельный тягач из микроавтобуса Volkswagen T1, который даже побывал на страницах журнала Hot Rod Magazine в 1970-х.

Как вы уже поняли, создавали этот грузовичок в 70-х. Взяли кузов от микроавтобуса Volkswagen Bus 1957 года (да, сегодня такие продаются на аукционах за огромные деньги) и обрезали сразу за передними дверями. Трехосное шасси сделали с нуля. Двигатель разместили где-то в районе центральной оси, под седельным устройством.

Салон также полностью оригинальный, хотя и выглядит уже немного потрепанным. Он выполнен в классических красно-черных тонах.

Одной из самых крутых опций этого проекта был полностью алюминиевый полуприцеп. Его боковые панели по правому борту могли раскрываться, образуя нечто среднее между сценой и террасой. А в передней части полуприцепа была комфортабельная кровать. К сожалению, трейлер не дожил до наших дней, и мы можем составить о нем впечатление только по фотографиям из Hot Rod Magazine.

Оригинальная окраска тоже не сохранилась: теперь тягач выкрашен в серо-черные тона. Куда-то потеряли одну из вертикальных выхлопных труб, да и колеса, кажется, стоит заново отполировать.

Еще несколько фотографий вы найдете в галерее ниже.

carakoom.com

Какой выбрать седельный тягач – европейский или американский? - Выбор грузового автомобиля - Выбор грузового автомобиля - Статьи по грузоперевозкам

Рынок грузоперевозок невозможно представить без седельных тягачей. Практически все транспортные компании имеют в своем автопарке тягачи. Качественный б/у тягач можно купить по вполне адекватной цене, при этом он будет зарабатывать приличные деньги. Главное – правильно выбрать седельный тягач, чтобы этот автомобиль ездил и зарабатывал, а не постоянно стоял в ремонте.

Увы, сейчас на рынке огромное количество предложений, однако многие тягачи имеют скрытые серьезные проблемы, которые могут доставить перевозчику огромную головную боль и колоссальные убытки. Поэтому выбор седельного тягача – очень ответственный процесс, к которому следует подходить очень серьезно.

Что нужно учитывать при выборе седельного тягача?

Перед покупкой тягача выясните такие детали:

  • Определитесь с тем, какие именно грузы вы собираетесь перевозить, и какой полуприцеп при этом вы будете использовать.
  • Определитесь с грузоподъемностью. Как правило, тягачи способны перевозить 20 и более тонн.
  • Выясните расход топлива. От этого зависит себестоимость грузоперевозок.
  • Определитесь с мощностью двигателя. Если вы планируете транспортировать тяжеловесные грузы, следует выбирать тягач с мощностью более 400 л.с.
  • Определитесь с ходовой частью и трансмиссией.
  • Определитесь с кабиной (сколько спальных мест вам нужно).
  • Определитесь с количеством осей. Обычно выбирают двухосные тягачи, поскольку можно сэкономить на резине, но для работы в тяжелых условиях следует выбирать трехосные тягачи.

Какой седельный тягач выбрать?

В нашей стране популярны европейские седельные тягачи. Но можно присмотреться и к американской технике. «Американцы» обычно отличаются просторной кабиной и огромным капотом. При этом на американские модели значительно сложнее достать запчасти.

При покупке седельного тягача следует учитывать свои финансовые возможности. Новые модели стоят дорого, да и гробить их по отечественным дорогам не стоит. Новые грузовики имеет смысл покупать только для осуществления международных перевозок. Обычно перевозчики останавливают свой выбор на б/у тягачах. Они стоят намного дешевле новых аналогов, но тут важно учитывать их качество, иначе всю жизнь придется работать на ремонт и запчасти.

Рассмотрим самые популярные седельные тягачи в нашей стране.

Седельные тягачи Volvo (Вольво)

Шведские тягачи Volvo очень популярны в нашей стране. Особой популярностью пользуется линейка Вольво FH (FH 12, Fh26). Они отличаются двигателями (12 и 16 литров).

Также популярна линейка FM. Седельные тягачи Вольво FM (FM9 и FM12) используют для транспортировки на короткие и средние расстояния. Они отличаются 9 и 12-литровым двигателем.

Концерн Volvo производит и капотные тягачи (VN, VNL), но отечественные перевозчики используют их редко.

Вольво – это надежный, практичный и безопасный седельный тягач.

Также читайте:

Седельные тягачи MAN

Отечественные транспортные компании любят тягачи MAN за их простоту и надежность. Самыми распространенными являются седельные тягачи MAN TGA с двигателем 12 литров. Встречаются вариации TGX и TGS. МАН TGA отлично подходит для тяжелых условий работы.

Эти тягачи нельзя назвать дешевыми, в них нет особой красоты, но немецкая надежность и продуманность конструкции играют огромную роль.

Также читайте:

Седельные тягачи Scania

Перевозчики по-достоинству оценили Сканию R-серии. Надежностью этих автомобилей восторгаются многие. Существуют также серии P и G. В серии P была специальная подсерия под названием «GRIFFIN». Эти тягачи изготавливались специально для отечественных грузоперевозок. Встречаются и капотные версии Скании.

Двигатели тягачей Scania легко проходят 2 миллиона километров.

Также читайте:

Седельные тягачи DAF

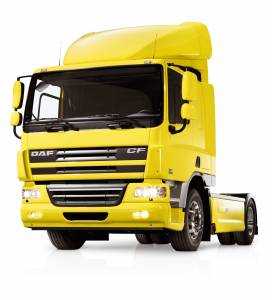

Голландские тягачи DAF активно используются в нашей стране. Самыми распространенными у нас моделями ДАФов являются XF95 и XF105. DAF XF95 производился с 2001 по 2007 годы. На этом тягаче стоял двигатель Euro 3. XF105 спустили с конвейера в 2006 году. На нем стоит мотор Paccar MX (410-510 л.с.) классом Euro 4 и Euro 5.

До этих моделей выпускались DAF CF-series, которые рассчитаны на не очень тяжелые грузы для перевозок на короткие и средние дистанции.

Также читайте:

Седельные тягачи Renault

Французские Рено очень полюбились нашим транспортникам. Как правило, у нас широко используются Renault MAGNUM и PREMIUM.

Рено Магнум выпускают с 1990 года. C середины 90-х на эти тягачи ставят американские двигатели MACK, которые отличаются высокой надежностью. Это V-образная «шестерка» на 12 литров (390, 430 либо 470л.с.) или V-образная «восьмерка» на 16 литров и 560 л.с. 9для тяжелых условий эксплуатации). Renault Magnum – это, пожалуй, самый популярный тягач среди перевозчиков.

Тягач Рено Премиум оснащен 11-литровым двигателем (330, 380 и 440 л.с.).

На дорогах до сих пор можно встретить предшественников Магнума и Премиума – тягачи Renault MANAGER и Renault MAJOR, но их очень мало.

Также читайте:

Седельные тягачи Iveco

У нас используют тягачи моделей EUROTECH , STRALIS и EUROSTAR.

Iveco Stralis выпускается с 2002 года. В них используются разные типы кабин. Двигатели могут быть 10 и 13-литровые. Это вполне надежный тягач.

Iveco EUROTECH и EUROSTAR производились в 90-е годы. В них нет ничего особенного, это приличные тягачи, способные зарабатывать своим владельцам деньги. на этих грузовиках используются двигатели объемом до 13.8 л.

Также читайте:

Седельные тягачи Mercedes-Benz

Mercedes Actros стал легендой среди тягачей. Это сложные в техническом плане автомобили, зато управлять ими одно удовольствие.

Actros производится с 1996 года. В 2003 году немецкий концерн выпустил обновленную версию. Актрос постоянно модернизируют. В этом тягаче много электроники – кругом стоят датчики, контролирующие износ разных узлов и агрегатов. Это отличный седельный тягач, но довольно дорогой. Запчасти мА Мерседес также нельзя назвать дешевыми.

Также читайте:

Седельные тягачи Freightliner

Это уже американская экзотика. Тягач Freightliner наши дальнобойщики прозвали «Федей». Этих автомобилей у нас крайне мало. Как правило, это капотные тягачи, но можно встретить и безкапотные варианты.

В нашей стране используются Freightliner CENTURY CLASS S/T и COLUMBIA. Это трехосные тягачи с моторами объемом 12 либо 14 л.

Довольно трудно найти запчасти на эти машины.

Седельные тягачи International

Это тоже американские тягачи, но они у нас развиты слабо.

Когда вы четко определитесь с маркой тягача, найдите в Интернете объявления о продаже этих машин и начинайте обзванивать все варианты. Когда выберите наиболее подходящие варианты, найдите опытного специалиста и с ним уже оценивайте техническое состояние автомобилей.

Желаем вам правильного выбора!

gruz-xatt.com

Седельный тягач - грузовой автомобиль с капотом или без

Седельный тягач – специализированный грузовой автомобиль, созданный для перевозок, как малых, так и крупногабаритных грузов в прицепах и полуприцепах. Свое название тягач получил из-за использования специального седельно-сцепного устройства (седла) для крепления тягача и полуприцепа. При этом тяговое усилие создается за счет давления прицепа, передающееся через седло на раму тягача. Конструкция седла помогает легко менять полуприцепы, в свою очередь, сокращая время транспортировки грузов. Сам тягач отличается небольшим весом, но способен перевозить крупногабаритные и тяжеловесные грузы.

Применение тягача

Седельный тягач незаменим во всех сферах нашей жизни: промышленной, строительной, сельскохозяйственной, горнодобывающей и т.д. С каждым днем количество грузоперевозок только увеличивается, растет и число транспортных компаний. Любая уважающая себя транспортная компания имеет в автопарке хотя бы один седельный тягач.

Основная ценность тягача, в том, что не зависимо от вида они могут транспортировать грузы любого характера, в том числе крупногабаритные платформы, цистерны, рефрижераторы, военную технику и прочее. Тягачи существенно снижают количество грузовых перевозок, что позволяет значительно экономить финансовые расходы по грузоперевозкам.

SCANIA Griffin P340 LA4×2HNAHighline.

Преимущества тягача

Седельный тягач обладает массой преимуществ, выгодно выделяющих его на фоне другой грузовой автотехники. Одно из них – седельно-сцепное устройство (ССУ). Седло надежно соединяет тягач и полуприцеп, а так же служит осью излома. Кроме того, благодаря седлу можно легко менять полуприцеп, а так же буксировать их с места на место на складе, экономя время и финансы. Немалым преимуществом тягача является возможность дать задний ход, чего лишены привычные грузовики с прицепом.

Итак, выделяют основные преимущества тягача:

– манёвренность
– высокое соотношение грузоподъёмности и весу
– возможность заднего хода
– легкость крепления полуприцепа к тягачу
– возможность трансформации полуприцепа в прицеп
– высокая ёмкость, возможность транспортировки длинномерных крупногабаритных грузов
– возможность буксировки полуприцепа в складских условиях любым буксиром
– наличие спального места

Что же касается недостатков, то у седельных тягачей они тоже есть, а именно:

– тягач менее устойчив, чем обычный грузовик
– практически бесполезен без полуприцепа

Седельный тягач MAN TGX 29.480 Год выпуска 2015


Седельные тягачи, в зависимости нюансов эксплуатации, разделяют на три типа:

– для регулярных поездок на небольшое расстояние

– для перевозки грузов на дальние расстояния

– как универсальные тягачи

Последние особенно популярны во всем мире.

Технические характеристики

Тягачи имеют массу вариаций с учетом количества осей, колесной формулы и межосевого расстояния. Количество осей определяет грузоподъемность тягача, а колесная формула его проходимость. Седельный тягач бывает двух- и трехосным и состоит из кабины, рамы, двигателя и седла.

Седельные тягачи с учетом технических особенностей можно разделить на несколько видов:

– колесная формула (4х2, 6х4, 6х6, 8х2, 8х4)

– высота сцепления (высокие, нормальные, средние и низкие)

– количество осей (двух- и трехосные)

Что касается колесной формулы, то выделяют несколько наиболее популярных видов:

– 4Х2 с одним рулевым и одним ведущим мостом

– 6Х2 с задним подъемным мостом и одиночной ошиновкой

– 6Х2-2 с задним подъемным мостом и двойной ошиновкой

– 6Х2/4 подвесной мост расположен между рулевым и ведущим, может выступать подруливающим. Такую колесную формулу называют Pusher.

– 6Х4 с одним рулевым и двумя ведущими мостами

Существуют и другие колесные формулы, но они чаще используются в специальной технике. Одной из важных характеристик седельного тягача называют сцепную высоту и выделяют несколько видов высоты шасси, а именно:

– высокое
– нормальное
– среднее
– низкое

Каждый из видов имеет свои особенности. Высокое шасси (130-135см) применяется при эксплуатации с тралами и специальной техникой. Нормальное (118-123 см) – для тягачей с полуприцепами не скованными габаритами по высоте. Среднее (110-114 см) – имеет иную геометрию рамы, с седлом максимум 150 мм, установленным без плиты, либо на плиту с максимальной толщиной 22 мм, с минимальным уровнем высоты пневмподвески ведущего моста. Низкое шасси (до 1 м) так же называют LowLiner. Это особый и самый дорогой вариант, он отличается рамой с меньшим швеллером и аркой над ведущим мостом. Часто имеет пневматическую подвеску всех мостов.

Независимо от конструкции кузова все виды седельных тягачей бывают только двух или трехосными. Трехосные тягачи считаются более мощными и применяются в тяжеловесных перевозках.

Тягачи разделяют на американский и европейский вид. Технические характеристики у них практически одинаковые, но отличия все-таки имеются. Главное внешние отличие – кабина. У американских тягачей кабина изготавливается из пластика и химических волокон, а у европейских из стали, при этом двигатель расположен перед кабиной и под водителем соответственно. Европейцы делают кабину бескапотной и предельно компактной, что немаловажно с учетом ограничения по длине транспортных средств в некоторых странах.

Практически у всех европейских марок установлены противоподкатные брусья, которые мешают небольшим транспортным средствам попадать в пространство между полуприцепом и задним мостом. Так же у европейских тягачей практически во всех марках используются подкатные мосты, что в американских тягачах это редкость.

Седельный тягач (6×4) shacman SX4256NT324

Несмотря на то, что колесные диски унифицированы, все же американский и европейский стандарт отличны друг от друга. Отличаются и тормозные системы. В европейских тягачах чаще используют дисковые тормоза, на американских — барабанные. Напряжение бортовой сети американских тягачей составляет— 12 вольт, а европейских — 24 вольта.

Также различают тягачи и по другим параметрам. Например, европейские тягачи бывают как двух, так и трехосными, а американские тягачи бывают только с тремя осями.

Американские тягачи могут быть одновременно средними и тяжелыми, а вот среди европейских тягачей существует достаточно четкое разграничение.

Приобретение тягача

На что необходимо, прежде всего, обращать внимание при покупке тягача с учетом многообразия видов, типов и марок тягачей? На этот вопрос Первое, что следует сделать – определиться с предназначением тягача. Затем изучить рекомендуемые для данного вида перевозок характеристики. И так.

Колесная формула. Наиболее популярными являются тягачи с колесной формулой 4х2. Как правило, их используют для перевозки груза до 11 тонн. Для более масштабных перевозок больше подойдут колесные формулы 6х4, 6х6, или даже 8х2 и 8х4.

Высота сцепки. Для транспортировки стандартного полуприцепа, рекомендована средняя высота седла(110-114 см). Однако, тралы и самосвальные полуприцепы требуют большей высоты сцепки.

Мощность. Выбор мощности, зависит от тяжести и объема, а так же условий транспортировки грузов. Как правило, для магистральных грузоперевозок больше подходят тягачи мощностью до 400 л.с.

Расход топлива. Приемлемым для современного тягача является расход топлива около 29 л на 100 км.

Топливный бак. В основном предпочтение отдают моделям с двумя топливными баками.

Двигатель. Тем кто планирует использовать тягач для международных перевозок стоит обратить внимание на класс двигателя, так как в ЕС не пропускают грузовой автотранспорт с двигателем несоответствующим нормам Евро-3.

Производитель. Тут вы можете положиться на свои предпочтения и отзывы владельцев тягачей

Седельный тягач Scania G420 LA4×2HNA 4×2

Пару слов о производителях седельных тягачей, в России сложно выделить лидера среди различных мировых производителей, одинаковой популярностью пользуются западные, китайские и отечественные марки. Так среди отечественного автопрома и стран СНГ зарекомендовали себя тягачи марок: КамАЗ, МАЗ, КраЗ, Урал, Тонар. Достаточно популярны тягачи западного производства, это европейские и американские марки: Volvo, Scania, Iveco, Renault, MAN, Mercedes-Benz, DAF и International, Freightliner, Peterbilt соответственно.

Не менее популярны на российском авторынке китайские седельные тягачи. Надежность, соотношение цены и качества делают их конкурентоспособными даже на рынках Европы. Наиболее популярными принято считать марки: SHAANXI, HOWO, FAW.

auto-fleet.ru

Седельный тягач ГАЗ-С47R13. Мнения

Мнения



Павел Середа
директор дивизиона «Легкие коммерческие и легковые автомобили» «Группы ГАЗ»

Создание седельного тягача «ГАЗон-Next» стало логичным шагом в развитии линейки среднетоннажников марки ГАЗ. Небольшие изменения в конструкции базового автомобиля позволяют предложить перевозчикам максимальную грузоподъемность и максимальный объем грузового отсека в этом сегменте коммерческого транспорта при минимальной цене. Мы понимаем, что сегмента «седельные тягачи под автопоезда грузоподъемностью 10 тонн» сейчас на российском рынке не существует, но раньше он был. Эту нишу занимал ЗИЛ, который ушел с рынка, но потребность в перевозках осталась. Сейчас для перевозки таких грузов используют недогруженные фуры и одиночные грузовики-десятитонники. С ними мы и собираемся конкурировать. Если вспомнить времена, когда создавалась «ГАЗель», ниши под нее тоже не было. Ее сформировал сам ГАЗ.
Анализ работы российских перевозчиков показывает, что грузы на логистических складах в основном скомпонованы по тоннажу – 5, 10 и 20 тонн. Оптимальная грузоподъемность получается или две загрузки по 5 тонн, или одна – 10 тонн, то есть наполовину грузоподъемности фуры.
Важный момент: сейчас в России на законодательном уровне вводятся запреты и ограничения на эксплуатацию тяжелых грузовиков, сборы за пройденные километры, лимитируются нагрузки на оси. На этом фоне седельный тягач «ГАЗон-Next» также будет привлекателен для перевозчиков.
Сейчас в стране сложная экономическая ситуация для создания новых продуктов и инвестирования. Но «Группа ГАЗ» все равно идет вперед, уделяя особое внимание новым и незанятым сегментам рынка. С учетом невысокой стоимости тягача и полуприцепа и экономичности силового агрегата автопоезд «ГАЗон-Next» становится самым выгодным и экономически эффективным автомобилем для транспортировки груза массой около 10 тонн.



Андрей Четвериков
главный специалист дивизиона «Легкие коммерческие и легковые автомобили» «Группы ГАЗ»

Создавая седельный тягач, мы усиливаем только те узлы и агрегаты, которым необходимо увеличение несущей способности. Подавляющее большинство деталей уже применяется на серийных «ГАЗели-Next» и «ГАЗоне-Next». Поэтому автомобиль получается максимально эффективным по себестоимости и снаряженной массе, по кубатуре и не требует больших инвестиций в подготовку производства.
Благодаря применению кабинного модуля Next, мы уже смогли предоставить перевозчикам среднетоннажный грузовик «ГАЗон-Next» невиданного ранее уровня комфорта и эргономики – от автомобиля класса LCV. В этом же направлении работаем и с седельным тягачом.
Привод сцепления сразу же будет оснащен ПГУ, управление коробкой будет с джойстиком. В системах двигателя устанавливаем радиатор системы охлаждения и охладитель наддувочного воздуха увеличенного размера, увеличиваем объем воздушного фильтра, а также объем топливных баков – для повышения дальности поездки от заправки до заправки.
Пневматический привод тормозов дает возможность использовать наш грузовик с прицепом – только пневматика обеспечивает необходимый уровень эффективности, безопасности и обеспечивает возможность расцепиться. На тягаче «ГАЗон-Next» мы добавляем пневмовыводы на полуприцеп, устанавливаем на него дополнительный ресивер для управления тормозами, оснащаем ABS и системой курсовой устойчивости, адаптированными для автопоезда.
Передняя подвеска «ГАЗон-Next» для тягача остается без изменений, а заднюю планируем установить пневматическую. Мы уже применили пневмоподвеску на автобусе «Вектор-Next», что позволило обеспечить хорошую плавность хода. Это же решение используем и на седельном тягаче. Пневмоподвеска дороже рессорной, но считаем эту замену целесообразной. Благодаря одноосному полуприцепу и появлению третьей оси в автопоезде нагрузка на осях тягача осталась в рамках разрешенных штатных нагрузок «ГАЗон-Next», что позволяет использовать его узлы и агрегаты без перегруза.
Пока на российском рынке нет полуприцепов под новый тягач. Но мы считаем, что как только появится автомобиль, производители прицепов к нам придут со своими предложениями. Базовым же для автомобиля станет полуприцеп САЗ объемом 50-80 м3, который уже разрабатывается и скоро будет запущен в производство. Также в стране есть большой парк полуприцепов прошлых лет выпуска, их тоже можно будет использовать.

Полностью статью о седельном тягаче ГАЗ-С47R13 можно прочитать здесь

reis.zr.ru

Военные тягачи МАЗ - Колеса.ру

Автор: Евгений Кочнев Фотографии без ссылок на источники — из архива автора

В предыдущей статье мы выяснили, что четырехосные седельные машины серии МАЗ-537 конструкции минского СКБ-1, производством которых занимался Курганский завод колесных тягачей (КЗКТ), заслужили славу самых распространенных и наиболее востребованных в Советских вооруженных силах тяжелых средств буксировки различных полуприцепных и прицепных систем, общее количество которых достигало нескольких сотен вариантов и тысячу исполнений.

Основу этого семейства составляли серийные варианты МАЗ-537 и МАЗ-537Г, на которые приходилось 80–90% всего производства КЗКТ. Их главной задачей являлась доставка на штатных полуприцепах по дорогам общего пользования и на местности бронетанковой техники, крупногабаритных грузов и специального оборудования. В системе РВСН применялись секретные исполнения тягачей и прицепных средств для транспортировки межконтинентальных баллистических ракет стратегического назначения, установки их на стартовые наземные позиции или в шахтные колодцы, буксировки крупных штабных и радиотехнических комплексов, перевозки спецоборудования и ракетного топлива.

Полуприцепной установщик тяжелых ракет шахтного базирования с тягачом МАЗ-537

В первую очередь — буксировка

Главной задачей курганских тягачей являлось транспортное обеспечение всех подразделений Советских вооруженных сил, для чего были созданы тяжелые низкорамные полуприцепы-трейлеры со средствами погрузки, крепления и разгрузки перевозимых грузов, а также специальные прицепы и тележки для перемещения ракетных систем.

С машинами МАЗ-537 первого выпуска агрегатировались трехосные 52-тонные низкорамные полуприцепы МАЗ-796 с военным кодом 3-ППТ-52, выпущенные Минским автозаводом небольшой партией для перевозки танков и самоходных артиллерийских орудий.

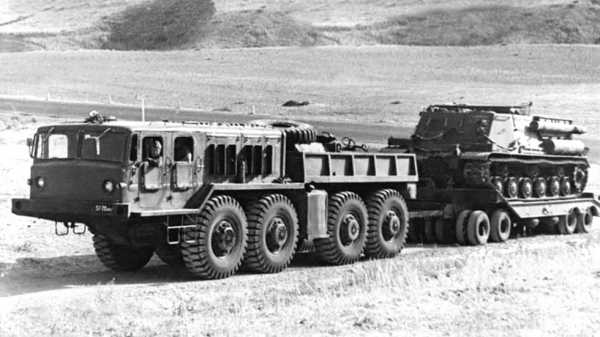

Седельный тягач МАЗ-537Г с трехосным полуприцепом МАЗ-796 (из архива НИИЦ АТ)

В 1963 году в Минске приступили к серийному выпуску нового двухосного 50-тонного войскового полуприцепа МАЗ-5247Г (2-ППТ-50) с восемью односкатными колесами на балансирной подвеске и задними откидными аппарелями для перегрузки бронетехники массой до 68 т, в том числе танков Т-54. Их барабанные тормоза имели пневматический привод от тягача, а на «гуське» хранились два запасных колеса. Максимальная скорость такого автопоезда на шоссе была ограничена величиной 50 км/ч.

На параде в Минске танки Т-54 на полуприцепах МАЗ-5247Г (из архива СКБ-1 МАЗ)

Перевозка танка Т-54 и мостоукладчика МТУ на полуприцепах МАЗ-5247Г (из архива СКБ-1 МАЗ)

Позднее это производство перевели на Челябинский машиностроительный завод автомобильных и тракторных прицепов (ЧМЗАП), где под маркой ЧМЗАП-5247Г полуприцеп оставался в производстве до 1979 года.

Без существенных изменений он применялся в качестве транспортной машины при перевозке и демонстрации ряда боевых ракет и вооружения различных видов Вооруженных Сил СССР, установленных на специальных ложементах непосредственно на открытой грузовой платформе.

На Красной площади полуприцеп МАЗ-5247Г с ракетой РТ-15 средней дальности

Так в начале 1970-х на парадах в Москве появился макет 12-метровой баллистической ракеты РТ-15 среднего радиуса действия, входившей в состав подвижного комплекса 15П696 на гусеничном ходу.

В сцепе с машинами МАЗ-537 использовали также двухосные 25-тонные полуприцепы МАЗ-5248 с односкатными колесами, унифицированными с тягачами, которые первоначально были рассчитаны на работу с автомобилями МАЗ-535В. В Военно-морских силах СССР их реконструировали и применяли для транспортировки межконтинентальных баллистических ракет для подводных лодок.

Доработанный полуприцеп МАЗ-5248 для перевозки морской ракеты Р-29 (из архива J. Vollert)

Полуприцеп МАЗ-5248 с ракетой Р-29РМ для подводных лодок (из архива А. Широкорада)

В 1970-е годы на них устанавливали двухступенчатые ракеты Р-29 длиной 13 м со стартовой массой более 33 т. В 1980-е упрощенный прицеп служил в ВМФ для перевозки 15-метровой трехступенчатой ракеты Р-29РМ, масса которой в боевой готовности превышала 40 т.

В 1976 году в Челябинске приступили к выпуску трехосного 52-тонного полуприцепа ЧМЗАП-9990 (3-ППТ-52) оригинальной конструкции с 12 односкатными колесами с широкопрофильными шинами, разнесенных попарно в шесть двухколесных тележек на подвеске с резиновыми упругими элементами. Обычно на нем стояли восемь запасных топливных баков общей вместимостью 1 000 литров с электрическим насосом для перекачивания горючего на тягач. Допустимая скорость движения этого автопоезда возросла до 60 км/ч.

Тягач МАЗ-537Г с трехосным 52-тонным танковым полуприцепом ЧМЗАП-9990 (фото автора)

Транспортировка среднего танка Т-55 на полуприцепе ЧМЗАП-9990 (из архива C. Schulze)

Появление новых видов ракетного вооружения потребовало срочного создания собственной секретной области по разработке и мелкосерийному изготовлению семейств специальных колесных средств, применявшихся только в РВСН. Они представляли собой особые низкорамные прицепные и полуприцепные двух- и трехосные транспортные тележки, на которых из хранилищ или железнодорожных вагонов на стартовые позиции доставляли различные виды баллистических ракет. Машины регулярно появлялись на парадах на Красной площади, демонстрируя всему миру огромную военную мощь Страны Советов. Балластные тягачи МАЗ-537А вывозили на двухосных прицепных тележках тяжелые баллистические ракеты Р-16, Р-36 и орбитальные ГР-1.

Тягачи МАЗ-537А с двухосными тележками для баллистических ракет Р-36

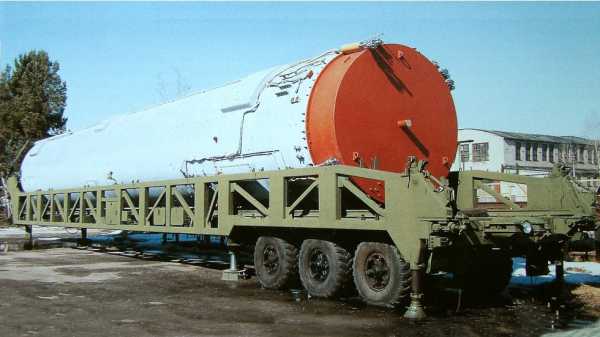

Седельные тягачи МАЗ-537В буксировали специальные восьмиколесные полуприцепы с массивными цилиндрическими пусковыми контейнерами с ракетами комплекса противоракетной обороны А-35 «Алдан», защищавшего Москву и Центральный регион.

Тягач МАЗ-537В буксирует контейнер с ракетой комплекса ПРО А-35. 1967 год

С 1964 года на низкопрофильных трехосных тележках доставляли межконтинентальные ракеты Р-26 с дальностью стрельбы 10,5 тыс. км, весившие 87 т. С появлением в советском военном арсенале еще более крупных и тяжелых ракетных комплексов для их транспортировки и установки на стартовые позиции были разработаны уникальные транспортно-перегрузочные и установочные системы, для буксировки которых также применяли минские тягачи.

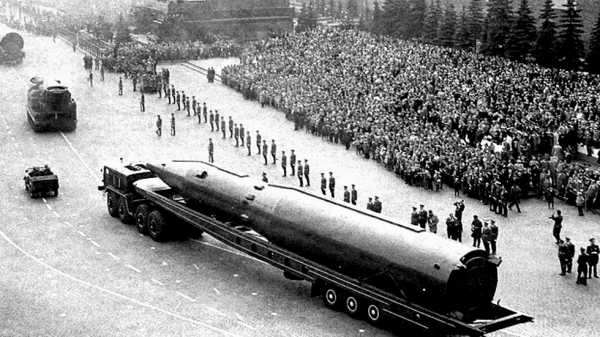

На Красной площади межконтинентальная ракета Р-26 на трехосной тележке. 1965 год

Новая профессия — обслуживание ракетных комплексов

Менее распространенным и незаметным со стороны назначением тягачей серии МАЗ-537 являлась буксировка специальных полуприцепов-цистерн для заправки топливом самолетов и ракетных систем. На крупных военных аэродромах применялись автономные двух- и трехосные топливозаправщики ТЗ-30 и ТЗ-60 вместимостью 30 и 60 тыс. л соответственно. Для транспортировки и заправки топливом ракетных комплексов служили специальные теплоизолированные цистерны со средствами раздачи, перемешивания в пути, поддержания постоянной температуры и давления, работавшие с тягачами МАЗ-537Д, оборудованными генераторной станцией.

Тягач МАЗ-537 с трехосным аэродромным топливозаправщиком ТЗ-60

Основными спецзаправщиками РВСН являлись автоцистерны ЗАЦ-1 для доставки ядовитого амила (окислителя ракетного топлива) и ЗАЦ-2 для заправки ракетных систем токсичным гептилом. Полная масса таких автопоездов достигала 77 т, максимально допустимая скорость — 40 км/ч.

Тягач МАЗ-537Д с полуприцепной цистерной ЗАЦ-1 для заправки ракет амилом

Полуприцепная автоцистерна ЗАЦ-2 для заправки ракетных систем гептилом (фото Л. Гоголева)

Блок управления заправщика ЗАЦ-2 в шкафах с левой стороны машины

Для расширения возможностей новых зенитных ракетных систем (ЗРС) С-300 были созданы мобильные подъемные антенные вышки серии 40В6 с тягачами МАЗ-537. Их монтировали на специальных длиннобазных полуприцепах с гидравлическими цилиндрами для подъема вышек в вертикальное положение. При помощи автокранов на них устанавливали посты радиосвязи, радиолокации и разведки, позволявшие в условиях лесистой и горной местности обнаруживать маловысотные воздушные цели и обеспечивать наведение на них средств ПВО. Первые варианты вышек 40В6 и 40В6М имели полезную высоту 24–25 м. Новая система 40В6МД с дополнительной съемной секцией обеспечивала подъем оборудования на высоту 39 м.

Полуприцепная 25-метровая вышка 40В6М с тягачом МАЗ-537Г в транспортном положении

Развернутая вышка 40В6М для радиолокатора комплекса С-300 (фото Е. Певзнера)

Секретная миссия — перевозка и установка ракет

До сих пор эта тема остается белым пятном в истории военных автомобилей и ракетной техники, хотя сами по себе полуприцепные транспортные и установочные машины представляли собой достаточно простые незамысловатые конструкции. В эту область седельные тягачи МАЗ-537 пришли уже на третьем этапе ее развития. К тому времени появились наиболее крупные и тяжелые стратегические ракеты с ядерными боезарядами, которые надо было с особой осторожностью довезти до стартовой позиции, поднять в вертикальное положение и поместить в шахтную пусковую установку (ШПУ). Для этой цели были созданы одиночные полуприцепные установщики ракет, находившихся внутри герметических транспортно-пусковых контейнеров (ТПК), а их доставку из укрытий или железнодорожных вагонов на технологическую площадку стартового комплекса обеспечивали многоосные транспортно-перегрузочные агрегаты (ТПА).

Транспортно-загрузочная машина 15У39 с тягачом МАЗ-537Д. 1968 год

Одними из первых ракетных установщиков на шасси 537-й серии в 1968 году были машины 15У39 и 15У40 для доставки и установки в ШПУ ступеней межконтинентальных ракет серии РТ-2. Для их буксировки применялся спецтягач МАЗ-537Д, от которого ток поступал на тяговые электромоторы всех ведущих колес полуприцепа. По договору ОСВ-2 ракеты были уничтожены вместе с системами их обеспечения.

Машина 15У98 с тягачом МАЗ-537 для установки в ШПУ баллистических ракет

Классический двухосный полуприцепной установщик ТПК 15У98 (УТПК-1) образца 1975 года с тягачом МАЗ-537 был оборудован сварной стрелой с рельсовыми направляющими, подъемными гидроцилиндрами и полиспастовой системой погрузки межконтинентальных ракет УР-100 и опускания их в ШПУ. Громоздкая машина длиной около 19 м имела полную массу с ракетой — 68 т.

Перегрузка ракетного контейнера с установщика 15У98 в шахтную пусковую установку

Модернизированный вариант 15У164 с мощной опорной рамой и удлиненной подъемной стрелой был создан для загрузки в ШПУ 34-метровых ракет Р-36М и обитаемых контейнеров командных пунктов ракетных комплексов. Его длина достигала 26,5 м, боевая масса — около 70 т.

Полуприцепной установщик 15У164 для перегрузки тяжелых ракет Р-36М. 1980 год

Самый крупный стреловой установщик межконтинентальных ракет (фото Л. Гоголева)

Для перевозки ТПК с модернизированными 24-метровыми ракетами УР-100 использовался трехосный длиннобазный ТПА с тягачом МАЗ-537Е. Полуприцеп оборудовали шестью небольшими управляемыми односкатными колесами, задними гидравлическими опорами, низкобортными боковыми решетчатыми рамами и сварным основанием с продольным рельсовым путем для бескрановой перегрузки ракеты. Длина всего агрегата достигала 41 м.

Тягач МАЗ-537Е с транспортно-перегрузочным агрегатом для ракет серии УР-100

Трехосный длиннобазный полуприцепной ТПА со всеми управляемыми колесами

Еще более крупным многоосным ракетным установщикам и уникальным транспортно-перегрузочным автопоездам мы посвятим специальную статью.

Простая профессия — ремонт и эвакуация

Ограниченную гамму нехарактерных для 537-й серии машин составили доработанные шасси седельных тягачей МАЗ-537Г с лебедками, на базе которых были созданы эвакуационные тягачи и машины технической помощи, принятые на вооружение Советской армии в конце 1980-х.

Опытный эвакуационный тягач ТК-7 — прототип машины КЭТ-Т. 1985 год (из архива НИИЦ АТ)

Предсерийный вариант тяжелого колесного эвакуационного тягача КЭТ-Т (из архива НИИЦ АТ)

Первый опытный вариант тяжелого колесного эвакуационного тягача под обозначением ТК-7 был разработан в 21 НИИИ в 1984–1986 годах и собран на опытном заводе № 38. Мелкосерийный выпуск доработанной машины с военным индексом КЭТ-Т с 1987-го осуществлял воронежский Центральный авторемонтный завод № 172 (172 ЦАРЗ). Тягач снабжался специальным ремонтным и буксировочным оборудованием для оказания технической помощи в пути тяжелым многоосным автотранспортным средствам и их эвакуации на ремонтные базы на жестком буксире или в полупогруженном положении с использованием 15-тонной лебедки и подъемного приспособления с упорным сошником.

Тяжелый эвакуационный тягач на шасси МАЗ-537Г с 15-тонной лебедкой (фото автора)

Эвакуатор КЭТ-Т колонны технического обеспечения военных парадов (фото автора)

Мощный передний бампер позволял осуществлять функции толкача при перемещениях поврежденной техники и тяжелых грузов. В его комплектацию входили жесткие буксиры, такелажное оборудование, набор тросов, аппарат для резки металла, домкрат, специальный инструмент и осветительные прожекторы. КЭТ-Т до сих пор состоит в Российской армии. Его можно увидеть в составе машин сопровождения крупных войсковых автоколонн и во время парадов.

Многоцелевая машина технической помощи МТП-А4.1 с коротким бортовым кузовом и застекленным тентом впервые появилась в 1984 году в варианте МТП-4 конструкции 21 НИИИ. До 1987-го бронницкий 38-й завод собрал несколько прототипов, которые после доработок получили обновленный индекс МТП-А4.1 и с 1988 года выпускались небольшими партиями на заводе № 172.

Машина технической помощи МТП-А4.1 с лебедкой и коротким кузовом. 1988 год (из архива НИИЦ АТ)

Машина снабжалась штатной лебедкой, буксирным устройством с сошником, ремонтным и такелажным оснащением, комплектом запасных частей, материалами и емкостями с техническими жидкостями. Это оборудование позволяло оказывать помощь военным водителям в устранении мелких неисправностей тяжелых автомобилей и специальных шасси, заправлять их топливом, маслами и спецжидкостями, эвакуировать технику на жесткой тяге или в полупогруженном состоянии.
В начале 1990-х годов эту модель сменила модернизированная машина МТП-А4.2 на новом шасси КЗКТ-74281, рассказ о которой впереди.

Автор выражает благодарность за предоставленные материалы Ю. Д. Бабушкину, члену редколлегии каталогов «Оружие России 1996–1997».

www.kolesa.ru
