Седельный тягач ГАЗ-С47R13 4х2

Прошедшей осенью премьерный показ прототипа седельного тягача «ГАЗон-Next» стал просто неожиданностью. Трудно было даже предположить, что Горьковский автозавод рискнет развивать тему использования своих грузовиков на дальнобое. То, что «ГАЗели», «Валдаи» и ГАЗ-3309, ориентированные на такие перевозки, строят под себя небогатые частники или же мелкой серией различные нижегородские компании – это понятно. Можно было бы ожидать появления тентованных «ГАЗон-Next» в сцепке с двухосным прицепом-тандемом с центральным расположением осей. Но «Группа ГАЗ» теперь решила сама и по максимуму использовать потенциал «ГАЗона».
Главный фактор появления такого седельного тягача: по сравнению с ГАЗ-3309 и ГАЗ-3310 «Валдай», «ГАЗон-Next» – увеличенной грузоподъемности. Напомним, у «Валдая» полная масса – 7400 килограммов, у ГАЗ-3309 – 8200, а у «ГАЗон-Next» – 8,7 тонны. Тягач ГАЗ-С47R13 (так он называется) тоже имеет полную массу 8700 кг, но рассчитан на работу в составе автопоезда полной массой 16 800 при грузоподъемности 10 тонн. Тем самым «Группа ГАЗ» позиционирует «ГАЗон-Next» как альтернативу грузовикам несуществующего ныне «Автозавода имени Лихачева».

Если покопаться в истории родного автопрома, то можно вспомнить о существовании седельных тягачей ГАЗ-51П или даже ГАЗ-63П 4х4 под полуприцепы полной массой 6 тонн. Позже появились ГАЗ-52-06. Однако в «докамазовскую» эпоху действительно массовыми тягачами были ЗИЛы. Присмотритесь при случае к кадрам советской кинохроники 60-х и даже начала 80-х годов – различные полуприцепы таскают именно тягачи ­ЗИЛ-130В1. А помните фильм «Единственная»? Там вернувшийся из армии герой Валерия Золотухина ударно трудится на «Колхиде» КАЗ-608В, которую делали на агрегатах ЗИЛ-130. Нагрузка на седло у ЗИЛа была 6400 кг, на заднюю ось – 8000 кг, полная масса полуприцепа – 14 400 кг при полной массе тягача 10,5 тонны. Основной полуприцеп для «130» тягача был одесский ОдАЗ-885 грузоподъемностью 7,5 тонны. В сцепке с «Колхидой» работал двухосный полуприцеп ­КАЗ-717 полной массой 15,5 тонны грузоподъемностью 11 500 кг. Cерьезный автопоезд получался. Если бы мотор был мощнее. Поговорка «Нет в горах страшнее рыси и машины с Кутаиси» появилась не случайно.
Но, действительно, то были совсем другие времена. В СССР выбора грузовиков не было, машины распределялись по разнарядкам, бензин стоил 7-8 копеек, а МАЗ казался почти иномаркой. Однако и в современной Европе делают сверхлегкие седельные тягачи под работу с особыми полуприцепами, под особые перевозки. На выставке IAA в Ганновере вне павильонов часто выставляют тягачи на шасси Mercedes-Benz Sprinter или Volkswagen Crafter, но лучше на эту роль подходят рамные IVECO Daily, особенно в тяжелом исполнении. Что уж на них возят – надо будет выяснить при случае, но скорее всего что-то легкое и объемное. К примеру, электролампочки и бытовую технику, пенопласт и другой утеплитель, матрацы, перины и прочие одеяла… Или такие тягачи используют в тех случаях, когда приходится отправлять в рейс обычный автопоезд (т. е. полной массой 40-44 тонны), но перевозчик знает, что он будет в оба конца загружен наполовину или на одну треть. Зачем зря жечь солярку и вырабатывать ресурс дорогостоящего тягача? Так что у наших перевозчиков тоже должен возникнуть интерес к легкому горьковскому тягачу.

reis.zr.ru

ГАЗ-С47R13 4х2 — ГАЗон-NEXT повышенной грузоподъемности — журнал За рулем

1 декабря 2015 года

У горьковских грузовиков несколько изменилась эмблема — с геральдического щита убрали аббревиатуру завода, а у гордого и сильного оленя появился глаз. Знакомимся с перспективами в сегменте среднетоннажников, которые теперь открылись Группе ГАЗ.

GAZ

Седельный тягач ГАЗ-С47R13 4х2.

Прошедшей осенью премьерный показ прототипа седельного тягача ГАЗон-Next стал просто неожиданностью. Трудно было даже предположить, что Горьковский автозавод рискнет развивать тему использования своих грузовиков на дальнобое. То, что ГАЗели, Валдаи и ГАЗ-3309, ориентированные на такие перевозки, строят под себя небогатые частники или же мелкой серией различные нижегородские компании — это понятно. Можно было бы ожидать появления тентованных ГАЗонов-Next в сцепке с двухосным прицепом-тандемом с центральным расположением осей. Но Группа ГАЗ теперь решила сама и по максимуму использовать потенциал ГАЗона. Главный фактор появления такого седельного тягача: по сравнению с ГАЗ-3309 и ГАЗ-3310 Валдай, ГАЗон-Next — увеличенной грузоподъемности. Напомним, у Валдая полная масса — 7400 килограммов, у ГАЗ-3309 — 8200, а у ГАЗона-Next — 8,7 тонны. Тягач ГАЗ-С47R13 (так он называется) тоже имеет полную массу 8700 кг, но рассчитан на работу в составе автопоезда полной массой 16 800 при грузоподъемности 10 тонн. Тем самым Группа ГАЗ позиционирует ГАЗон-Next как альтернативу грузовикам несуществующего ныне автозавода имени Лихачева.

gazs47r13_4h3_id5

По тщательности отделки интерьера ГАЗон-Next вполне сопоставим с конкурентами-иномарками.

Если покопаться в истории родного автопрома, то можно вспомнить о существовании седельных тягачей ГАЗ-51П или даже ГАЗ-63П 4х4 под полуприцепы полной массой 6 тонн. Позже появились ГАЗ-52-06. Однако в «докамазовскую» эпоху действительно массовыми тягачами были ЗИЛы. Присмотритесь при случае к кадрам советской кинохроники 60-х и даже начала 80-х годов — различные полуприцепы таскают именно тягачи ­ЗИЛ-130В1. А помните фильм «Единственная»? Там вернувшийся из армии герой Валерия Золотухина ударно трудится на Колхиде КАЗ-608В, которую делали на агрегатах ЗИЛ-130. Нагрузка на седло у ЗИЛа была 6400 кг, на заднюю ось — 8000 кг, полная масса полуприцепа — 14 400 кг при полной массе тягача 10,5 тонны. Основной полуприцеп для 130-го тягача был одесский ОдАЗ-885 грузоподъемностью 7,5 тонны. В сцепке с Колхидой работал двухосный полуприцеп ­КАЗ-717 полной массой 15,5 тонны грузоподъемностью 11 500 кг. Серьезный автопоезд получался. Если бы мотор был мощнее. Поговорка «Нет в горах страшнее рыси и машины с Кутаиси» появилась не случайно.

gazs47r13_4h3_id3

Пока грузоподъемность полуприцепа 10 тонн, с двумя осями на полуприцепе ее легко довести до 12 000 кг. Внутренняя длина платформы 8378 мм

www.zr.ru

DALNOBOI.ORG : ГАЗон NEXT седельный тягач

ГАЗон NEXT седельный тягач

08.09.2015

6 776

Друзья, в удивительное время живем. Один день новость остается таковой, а дальшу уже баян. И тем не менее, еще новинки от «Группы ГАЗ». Седельный тягач…

Друзья, в удивительное время живем. Один день новость остается таковой, а дальшу уже баян. И тем не менее, еще новинки от «Группы ГАЗ». Седельный тягач на базе ГАЗона NEXT был представлен зрителям на проходящей в Москве выставке КОМТРАНС/2015.

Полная масса сцепки 16,8 тонн, грузоподъемность 10 тонн, 50-80 м3 вместимость полуприцепа. Прицеп саранский. И довеском фотографии хромированного сердца газона. В лучших традициях западных PR-технологий. Заявленный расход топлива 22 литра при полной загрузке. Предложение крайне интересное, остается дождаться цены. В комментариях к этой записи на фейсбуке люди справедливо сетуют на отсутствие спальника, но думаю с этой проблемой газовцы справятся. Поскольку существует собственная двухрядная кабина или же на помощь придут предприятия смежники, коих в Нижнем Новгороде предостаточно. Например, «Чайка Сервис«, их кабины смотрятся вполне современно.

Создание седельного тягача «ГАЗон NEXT» стало логичным шагом в развитии линейки среднетоннажников марки ГАЗ. Небольшие изменения в конструкции базового автомобиля позволили предложить перевозчикам максимальную грузоподъемность объем в данном сегменте коммерческого транспорта.



Благодаря добавлению в состав автопоезда одноосного полуприцепа нагрузка на осях тягача осталась в рамках разрешенных штатных нагрузок «ГАЗона NEXT», что позволяет использовать его узлы и агрегаты без перегруза. Для обеспечения необходимых тягово-динамических свойств автомобиля с увеличенной полной массой крутящий момент двигателя ЯМЗ-534 увеличен до 780 Нм. Это потребовало также увеличения мощности охлаждающей системы, усиления коробки передач и ведущего моста. Использование пневматической задней подвески позволило повысить плавность хода, а применение пневмогидроусилителя привода сцепления – снизить усилие на педаль сцепления.

На выставке Comtrans’2015 седельный тягач демонстрируется с полуприцепом с объемом кузова 50 куб. м., однако в дальнейшем существует возможность увеличение объема до 80 куб. м. С учетом невысокой стоимости тягача и полуприцепа автопоезд «ГАЗон NEXT» становится самым выгодным и экономически эффективным автомобилем для транспортировки груза массой около 10 тонн.

Мы сняли для вас небольшой обзорный видеоролик

dalnoboi.org

ГАЗ-51П и ГАЗ-51А

Михаил Соколов
Фото из архива автора и с сайта rcforum.ru

Наряду с бортовыми полуприцепами и полуприцепами-фургонами седельные тягачи ГАЗ-51П и переоборудованные из ГАЗ-51А широко применялись и с другими типами полуприцепов. Например, большое распространение получили низкорамные контейнеровозы, конструкция которых изначально родилась вовсе не в автопромовских КБ, а представляла собой самодеятельное творчество АТП.

В 1950-х годах в СССР получили широкое распространение контейнерные перевозки. Этому способствовали и лучшая сохранность грузов, и упрощение процесса их приема-сдачи, и механизация погрузочно-разгрузочных работ, и резкое снижение транспортных расходов. Отечественные универсальные металлические бескаркасные контейнеры стали активно применять как в автомобильных перевозках (на малые расстояния), так и в совместных с железной дорогой транспортировках (доставка 2,5-тонных контейнеров до ж/д платформ и от них при доставке на большие расстояния). Однако здесь возникла проблема: перевозка стандартных контейнеров МПС (габаритами 2120х1325х2500 мм, собственным весом 550 кг и полным 2,5 т) обычными грузовиками оказалась не очень производительной (всего 2 контейнера мог везти бортовой ЗИС/ ЗИЛ с прицепом, а ГАЗ-51А – всего один, поставленный по диагонали и закреплённый специальными стяжками), неудобной (частые повреждения бортов и платформы при погрузке-выгрузке) и небезопасной (резкое повышение центра тяжести и опасность опрокидывания). Все эти обстоятельства заставили обратиться к специализированному подвижному составу.

Конструкция автобазы № 32

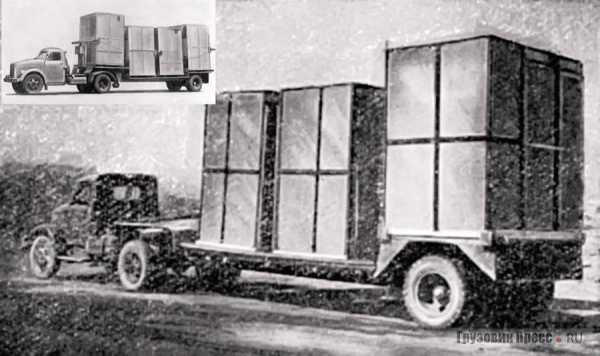

Особенно бурно контейнерные перевозки развивались в Москве, являвшейся в ту пору безусловным лидером по централизованным перевозкам грузов. Поэтому и идея создания специального полуприцепа-контейнеровоза возникла именно здесь, у группы работников автобазы № 32 треста «Мосавтожелдор». Тягачом был определён ГАЗ-51А. Не «51П», а именно «А» при наличии этих грузовиков, но в силу специфики работы автобазы недостаточно эффективного их использования. Переоборудованные из бортовых «51-х» тягачи получали укороченные раму и базу (задний мост двигали вперёд), одинарную карданную передачу без промежуточной опоры и седельное устройство.

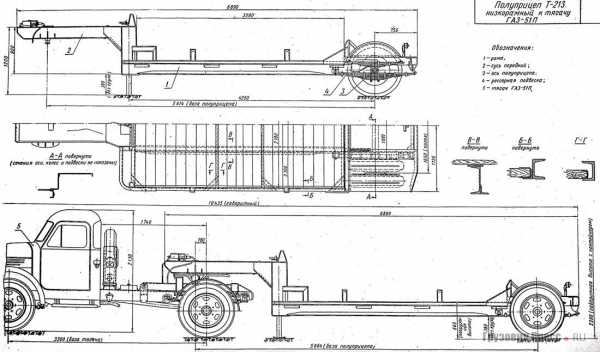

Полуприцеп-контейнеровоз имел оригинальную низкорамную конструкцию и предназначался для перевозки двух контейнеров общим весом 4–5 т, устанавливаемых на платформе максимально вперёд и назад дверьми друг к другу. Длина платформы была рассчитана так, чтобы при необходимости контейнеры, находившиеся на расстоянии 800 мм один от другого, можно было загружать и разгружать без снятия с полуприцепа. Для удобства установки контейнеров в углах платформы приваривали фиксирующие уголки, образовывавшие гнёзда. Вдобавок для большей надёжности при перевозке контейнеры закрепляли стальным тросом диаметром 8–10 мм. Несущей частью полуприцепа была сварная рама, состоявшая из двух продольных швеллеров № 18а, поперечин, бокового пояса, усиливающих угольников и косынок, и закрытая сверху настилом из досок. Шкворень, соединявшийся с седельным устройством тягача, крепился к опорной плите Г-образного хобота (гуська) полуприцепа, приподнятого на 70 мм над рамой. Такая конфигурация в то время была уже не нова и активно применялась на отечественных полуприцепах-тяжеловозах различных производителей и на изготовленных Ленинградским автотрестом полуприцепах для строительных грузов для ЗИС-5 и ГАЗ-51.

Между вертикальными стойками гуська имелось опорное устройство с ручным приводом, обеспечивавшим быструю сцепку и расцепку тягача с полуприцепом. Использовалась задняя ось с рессорами от ГАЗ-51А. Тормозная система с гидровакуумным приводом была аналогична тормозной системе полуприцепа ПАЗ-744, но по предложению рационализаторов автобазы № 32 в неё включили приспособление, герметически перекрывавшее трубопровод с тормозной жидкостью при отцепке полуприцепа и полностью исключавшее её вытекание, а также попадание воздуха в систему.

Полуприцеп оборудовали задним фонарём освещения номерного знака, указателями поворотов и стоп-сигналом. Ввиду небольшой длины такой автопоезд обладал неплохой манёвренностью, позволявшей двигаться по территориям ж/д станций, речных портов, баз и складов. Первый образец такой конструкции был изготовлен в экспериментальном цехе автобазы № 32 в начале 1959 г.

Этот низкорамный полуприцеп (не получивший собственного индекса) имел габаритные размеры 6630х2230х1231 мм, базу 5480 мм, погрузочную высоту 530 мм (без нагрузки – 600 мм) и собственный вес 1550 кг. Размеры гнезда для одного контейнера, образованного фиксирующими уголками, приваренными к углам платформы, составляли 2150х1340 мм. Конструкция полуприцепа соответствовала требованиям, предъявляемым при организации перевозок контейнеров маятниковым способом. Опытная эксплуатация первой партии из 12 полуприцепов в контейнерном отделении станции Москва–Товарная–Бутырская подтвердила ощутимую выгоду новшества. Практика работы показала, что наиболее целесообразно закрепление за каждым тягачом сразу трёх полуприцепов, из которых один находился под погрузкой контейнеров на ж/д станции, второй – в движении и третий – у клиента под разгрузкой. Таким образом, 33 линейных тягача и 3 маневровых (подававших полуприцепы на погрузку и разгрузку на контейнерной площадке и обменных пунктах) вместе со 100 полуприцепами заменяли 90 единиц бортовых ГАЗ-51А или 65 бортовых ЗИЛ-164.

Со временем в автобазу № 32 стали поступать и седельные тягачи ГАЗ-51П, так что необходимость переоборудования бортовых ГАЗ-51А в «седельники» отпала. Что же касается самой конструкции автопоезда, то низкорамные 5-тонные полуприцепы очень быстро завоевали популярность у эксплуатационников «Главмосавтотранса», их стали серийно выпускать на одном из предприятий этого треста для своих АТП. Тому способствовали его неоспоримые преимущества: повышенная грузоподъёмность и эффективное использование тягача; пониженный центр тяжести, улучшавший безопасность перевозок и увеличивавший среднюю скорость движения; возможность проезда под мостами, эстакадами, ЛЭП и т. д.

В конце 1959 г. к производству таких полуприцепов подключился один из заводов «Главмосстроя» (для начавшихся контейнерных перевозок столярных изделий, стекла и др. стройматериалов), а вскоре удачный опыт использования таких низкорамных полуприцепов-контейнеровозов переняли и в других городах страны, изготавливая их своими силами.

Промышленное продолжение

Потребность в таких полуприцепах в стране оказались достаточно большой, что заставило Министерство автомобильного транспорта и шоссейных дорог РСФСР придать некий официальный статус этому стихийно возникшему виду подвижного состава. В ЦКБ «Минавтотранса» низкорамному полуприцепу-контейнеровозу присвоили свой индекс А-835 и передали его производство на завод № 27 треста ГАРО. В некоторых справочниках тех лет утверждалось, что А-835 был разработан самим ЦКБ, но это не так. На самом деле ЦКБ лишь узаконил чертежи уже существовавшего тогда в сотнях экземпляров безымянного полуприцепа автобазы № 32. Впрочем, индекс А-835 так и не прижился, и в большинстве справочной литературы эту модель продолжали именовать просто как «полуприцеп низкорамный к тягачу ГАЗ-51П грузоподъёмностью 5 т».

С другой стороны, и в «Главмосавтотрансе» тоже предприняли шаги к официальному оформлению разработки подчинённой ему 32-й автобазы. В результате пакет техдокументации после его оформления в ПКБ «Главмосавтотранса» получил индекс Т-213. Здесь надо сказать, что даже изначально в полуприцепах «а ля 32-я автобаза» не было единообразия. Экземпляры разных изготовителей несколько отличались друг от друга конструктивным исполнением (особенно мелких деталей – фиксирующих уголков и т. д.), габаритными размерами (например, высота варьировалась от 1230 до 1570 мм) и весом (1550–1600 кг и более). К тому же в ходе эксплуатации рождались мелкие модернизации, направленные на повышение надёжности и удобства применения автопоездов. Поэтому модель Т-213 можно считать улучшенным вариантом конструкции 32-й автобазы. Низкорамный полуприцеп Т-213 имел габаритные размеры 6890х2300х1390-1430 мм, базу (от моста до шкворня) – 5614 мм, погрузочную высоту без нагрузки – 665 мм и собственный вес 1850–1900 кг.

В строительстве

Здесь необходимо небольшое отступление. В те годы очень бурными темпами развивалась и строительная индустрия, нуждавшаяся в специализированном автотранспорте. Так, стандартное оборудование помещений с использованием воды обычно требовало значительных затрат и времени на установку. Поэтому в типовых многоквартирных домах было целесообразно применять сборные объёмные санитарно-технические кабины высотой на этаж, с полами и потолками, со смонтированными трубопроводами и электропроводкой. Внешне эти сантехнические кабины в упаковке напоминали те же ж/д контейнеры, а по весу были значительно легче последних.

Для перевозки таких сантехкабин представлялось выгодным использование автопоездов с полуприцепами. Такая машина грузоподъёмностью 6,5 т в составе «седельника» на базе раннего ГАЗ-51 и низкорамного полуприцепа была изготовлена по чертежам КБ треста «Ленинградоргстрой» и нашла применение на стройках Ленинграда.

Несущая рама полуприцепа была сделана из швеллеров и поперечин, а передний гусёк и кронштейны для подвески задней оси – из листовой стали. Особенностью конструкции здесь являлось наличие над мостами полуприцепа и тягача вспомогательных грузовых площадок, расположенных выше, чем основная платформа (погрузочная высота 900 мм), что увеличивало эффективность перевозок (такой автопоезд за 1 рейс доставлял 3–4 объёмных сантехнических кабины) и улучшало режим транспортировки за счёт сниженного центра тяжести полуприцепа. Кроме сантехнических кабин этот автопоезд мог перевозить в смешанных вариантах трансформаторные подстанции, стекло в крупной таре, различные контейнеры и т. д. Не удивительно, что и эта безымянная конструкция с большей грузовместимостью оказалась весьма популярной у эксплуатационников и выпускалась затем на некоторых предприятиях различных министерств и ведомств. Мало того, иные производители Т213 и многие АТП модернизировали свои изделия и имевшиеся в наличии полуприцепы путём установки над их мостами аналогичной дополнительной задней площадки.

Дальнейшая модернизация

Тем временем в конце 1960-х конструкция классического контейнеровоза типа Т-213 претерпевает существенные изменения: появляется более широкий гусёк, а округлые крылья (более трудоёмкие в изготовлении) становятся угловатыми трапециевидными. Стандартизируются и прямоугольные упоры, и их количество (по четыре с каждого борта), а «запаска» располагается теперь между крыльями задних колёс. Кроме всего прочего полуприцеп становится цельнометаллическим. Этот комплекс изменений послужил причиной присвоения ему нового индекса. Впрочем о том, имело ли место такое переименование у Т-213 «Главмосавтотранс», точных сведений нет. Зато хорошо известно, что теперь уже ЦКТБ «Минавтотранса» РСФСР такую модернизацию осуществило в виде новой модели с индексом А-402.

Эти полуприцепы серийно выпускали с 1969 г. Их производили Мамонтовский завод треста ГАРО, Льговский завод объединения «Автоспецоборудование» (Курская область), Читинский завод «Автоспец-оборудования», Бесланский завод этого же объединения (с 1974 г.) и многие другие предприятия.

Опорное устройство полуприцепа А-402 с ручным приводом состояло из одной опоры, его устанавливали между стойками передней части. Хотя грузоподъёмность А-402 осталась прежней (5 т), собственная масса увеличилась до 2050 кг. На седельно-сцепное устройство без нагрузки приходилось 665 кг, а на ось полуприцепа – 1385 кг. Полная масса полуприцепа достигала 7050 кг (из них на седельно-сцепное устройство – 2870 кг, а на ось полуприцепа – 4180 кг). Габаритные размеры А-402 составляли 7060х2420х1540-1545 мм, база – 5784 мм, погрузочная высота – 655–695 мм. Сама грузовая платформа имела размеры 3700–3830х2180 мм.

Интересно, что у этой модели полуприцепа-контейнеровоза появились и свои модификации, разработанные тем же ЦКТБ «Минавтотранса» РСФСР. Достаточно вспомнить описанный в прошлой статье полуприцеп-фургон А-401 на таком же низкорамном основании или полуприцеп А-406 с бортовой платформой. Кроме того, и упоминавшийся ранее полуприцеп-таровоз У-44 тоже базировался на шасси полуприцепа-контейнеровоза А-402. Несколько позже появилась и разновидность А-402М большей грузоподъёмности (с задней площадкой). Кроме предприятий-производителей А-402М сооружали из обычных А-402 в автоколонне № 1312 Чувашского автотранспортного управления, в Ивановском ГАТП № 2 и других автохозяйствах.

Надо сказать, что эти полуприцепы-контейнеровозы надолго пережили самих седельных тягачей, под которые когда-то создавались. Выпуск ГАЗ-51П прекратился в 1975 г., но А-402 и его аналоги, выпускавшиеся до начала 1980-х, продолжали работать с «седельниками» на базе ГАЗ-52 и другими тягачами, и встречались на дорогах страны вплоть до начала XXI века, продержавшись в эксплуатации целых четыре десятилетия.

www.gruzovikpress.ru

Первые советские активные автопоезда – Колеса.ру

На заглавной фотографии — активный автопоезд с тягачом ГАЗ-66К и бортовым полуприцепом на испытаниях в Средней Азии (из архива Ивана Падерина).

Основоположником концепции активных автопоездов считал себя советский автоконструктор Борис Михайлович Фиттерман, который «придумал» их в начале 1950-х. В своих воспоминаниях он рассказывал, что наблюдал на фронте, как солдаты форсировали топкие участки грунтовых дорог, соединяя между собой два грузовика — буфер к буферу. Так родилась идея подсоединить к автомобилю прицеп или полуприцеп с механическим силовым приводом от тягача. Через несколько лет военные приняли ее на вооружение, засекретив все работы по активным автопоездам.

Активный пятиосный автопоезд для транспортировки ракетных систем и боеголовок

Статьи / Военная техника

Автомобиль с тысячью лиц: военные профессии тягачей МАЗ

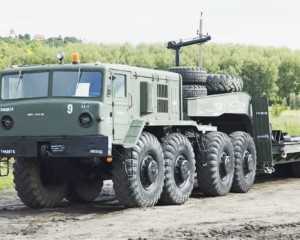

Основу этого семейства составляли серийные варианты МАЗ-537 и МАЗ-537Г, на которые приходилось 80–90% всего производства КЗКТ. Их главной задачей являлась доставка на штатных полуприцепах по дорогам общего пользования и…

17684 2 3 29.09.2016

В иностранных армиях таких систем практически не было, и потому советские военные историки посчитали активные автопоезда важным приоритетом Советского Союза, хотя на самом деле появление столь громоздкой техники было вызвано элементарным отсутствием достаточно мощных армейских машин высокой проходимости и силовых агрегатов к ним.

Первые опытные конструкции

Один из первых экспериментальных активных автопоездов был построен на Горьковском автозаводе в 1950-е годы на базе седельного тягача ГАЗ-63Д с дополнительной коробкой отбора мощности. Эта деталь позволила использовать его для буксировки одноосного полуприцепа ГАЗ-745 с 30-местным цельнометаллическим кузовом, к колесам которого крутящий момент передавался механическим приводом с редукторами и карданными валами.

Седельный тягач ГАЗ-63Д с активным четырехтонным полуприцепом ГАЗ-745 (из архива НИИЦ АТ)

Активный автопоезд с тягачом ГАЗ-63Д и грузопассажирским полуприцепом (из архива НИИЦ АТ)

Автопоезд прошел приемочные испытания, выявившие слабость конструкции и неприспособленность штатных агрегатов для несения высоких нагрузок, возникавших при работе на пересеченной местности или снежной целине.

В 1961 году в Горьком была предпринята вторая попытка создания активного автопоезда с опытным седельным тягачом ГАЗ-66К, унифицированным с моделью ГАЗ-66П и также оборудованным коробкой отбора мощности. От нее крутящий момент посредством многозвенного карданного привода передавался на ведущий мост одноосного полуприцепа, который на испытаниях оснащался тентованной грузовой платформой и двумя дополнительными топливными баками.

Опытный специальный тягач ГАЗ-66К с активным полуприцепом-шасси (из архива И. Падерина)

Тягач ГАЗ-66К с одноосным полуприцепом с механическим приводом колес (из архива И. Падерина)

На том официальная миссия Горьковского автозавода в области активных систем была завершена, хотя еще в 1959-м обычный грузовик ГАЗ-63А послужил основой весьма оригинальной конструкции, на добрый десяток лет опередившей известный финский автомобиль-тягач Sisu АН-45, работавший с так называемой активной пушкой (правда, она имела гидростатический привод). Так в Научно-исследовательском институте по колесным и гусеничным тягачам под руководством инженер-полковника Г. И. Базыленко был спроектирован опытный активный «артиллерийский» автопоезд, построенный на военном заводе № 38 в подмосковных Бронницах.

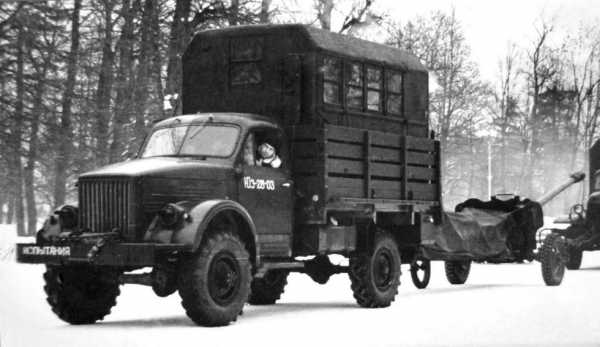

Оригинальный автопоезд в составе грузовика ГАЗ-63А и активной пушки (из архива НИИЦ АТ)

Механический привод ведущих колес активной 85-мм пушки СД-44 (из архива НИИЦ АТ)

Он служил для буксировки 85-мм дивизионной пушки Д-44, а точнее — ее доработанного самоходного варианта СД-44. На тягаче установили «раздатку» от ЗИС-151 и дополнительный выходной редуктор, от которого крутящий момент карданным валом передавался на приемный редуктор на пушечном лафете и далее — на ведущие полуоси колес орудия. Это позволило упразднить штатный 14-сильный двигатель и коробку передач от мотоцикла М-72, облегчив «автопушку» и обеспечив передачу на ее колеса повышенной мощности.

В том же 1959 году в 21 НИИИ под руководством Г. И. Базыленко был создан первый отечественный автопоезд с электроприводом ведущих колес прицепа, а на следующий год появилась не менее оригинальная конструкция с гидроприводом, также построенная на 38-м заводе. Этот автопоезд состоял из доработанного 104-сильного седельного тягача ЗИЛ-157В и переоборудованного трехтонного полуприцепа ММЗ-584 с ведущим мостом от грузовика ЗИС-150 и односкатными колесами с широкопрофильными шинами. Впервые в СССР он получил гидравлическую трансмиссию, имевшую индекс УРС-10.

Специальный тягач ЗИЛ-157В с гидроприводом колес полуприцепа ММЗ-584 (из архива НИИЦ АТ)

На автомобиле размещался гидронасос, получавший крутящий момент от штатной раздаточной коробки через дополнительную «раздатку» от ГАЗ-63. От него гидравлическая жидкость под давлением подавалась по патрубкам на гидромотор полуприцепа, унифицированный с насосом. Далее крутящий момент через понижающий редуктор и карданный вал передавался на главную передачу его ведущего моста.

Схема гидростатического привода от тягача ЗИЛ-157В на колеса полуприцепа: 1 — щиток приборов, 2 — масляный бачок, 3 — коробка отбора мощности, 4, 8, 10 — карданные валы, 5 — гидронасос, 6 — шланг высокого давления, 7 — гидромотор, 9 — понижающий редуктор, 11 — задний мост, 12 — ведущее колесо (из архива НИИЦ АТ)

В начале 1960-х Московский автозавод собирал опытные армейские тягачи ЗИЛ-157КВ-1 с механическим приводом колес полуприцепов, а также трудился над внедрением в промышленное производство автопоезда ЗИЛ-137 с гидравлической системой привода прицепных систем.

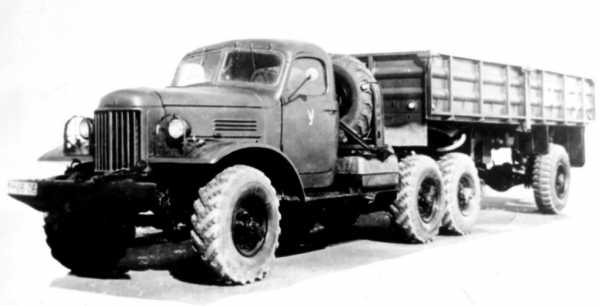

Специальный седельный тягач ЗИЛ-157КВ-1 с отбором мощности на полуприцеп (фото M. Smisek)

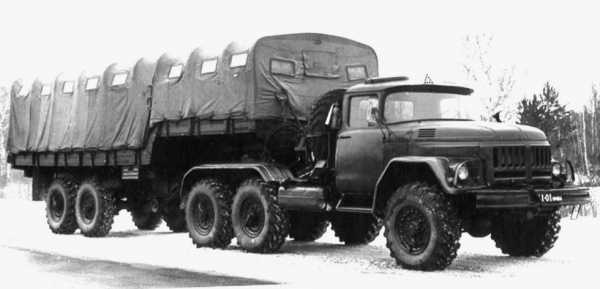

Прототип активного автопоезда ЗИЛ-137 с гидростатическим приводом (из архива СКБ ЗИЛ)

Работы Минского автозавода в этом направлении сначала ограничивались постройкой в начале 1960-х годов опытного образца автопоезда с доработанным 130-сильным седельным тягачом МАЗ-502В, работавшим с активным одноосным полуприцепом с механическим приводом обоих колес.

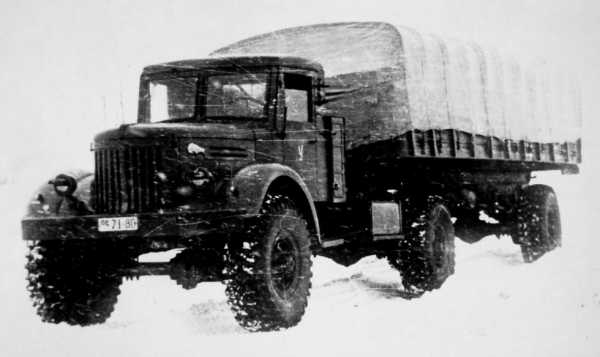

Седельный тягач МАЗ-502В с одноосным активным полуприцепом (из архива НИИЦ АТ)

Полуприцеп был собран на базе 12-тонного полуприцепа МАЗ-5245Б и служил как для транспортировки военных грузов, так и доставки 52 человек личного состава. В последующие годы на базе своих многоосных тягачей завод собирал специальные тяжелые активные автопоезда, речь о которых впереди.

В то же время по заказу Минобороны СССР разработкой полноприводных автопоездов стал заниматься Уральский автозавод из Миасса. Их базовой основой стал полноприводный Урал-375 из первого поколения трехосных армейских грузовиков. В 1962-м на шасси пробного седельного тягача Урал-375С с бензиновым двигателем мощностью 180 л.с. был создан специальный вариант Урал-380 для работы с активным полуприцепом-шасси Урал-862 с механическим приводом всех колес, которые образовывали активный автопоезд Урал-380-862 с колесной формулой 10х10.

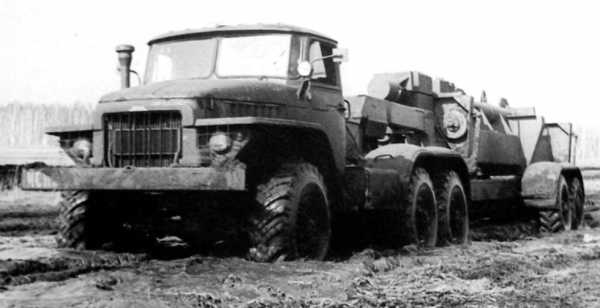

Экспериментальный тягач Урал-380 с открытым активным полуприцепом-шасси (из архива В. Дмитриева)

Испытания тягача Урал-380 с закрытым активным полуприцепом Урал-862 (из архива В. Дмитриева)

В 1960-е годы на Кременчугском автозаводе работы по оригинальным и перспективным активным автопоездам для Советской армии проводились в секретном СКБ-2, но оказались непрактичными, слишком сложными, дорогими и ненадежными.

Опытный тягач КрАЗ-Э259 с активным бортовым полуприцепом Э834 (из архива НИИЦ АТ)

Видимо, поэтому создание более простых активных систем на агрегатах серийных грузовиков КрАЗ-260 началось с большим опозданием — только в середине 1970-х. Тогда на шасси пробной версии седельного тягача КрАЗ-260В был построен первый опытный вариант КрАЗ-260ВМ для работы с активным двухосным полуприцепом. Впоследствии мелкие партии активных систем завод собирал на шасси новых версий тягачей 260-й серии.

Еще один построенный в 1961 году автопоезд, не относившийся к активным конструкциям, представлял собой весьма оригинальное параллельное направление создания специальных войсковых полуприцепов со всеми управляемыми колесами. Речь идет об армейском автопоезде КТ-214-40П, собранном по проекту 21 НИИИ на заводе №38 и предназначенном для доставки длинномерных армейских грузов и крупногабаритного оборудования, под которыми подразумевались новые баллистические ракетные системы. Он состоял из седельного тягача на шасси ЯАЗ-214 с дополнительным гидронасосом и специального двухосного полуприцепа 40П с несущей трубчатой рамой из алюминиевого сплава.

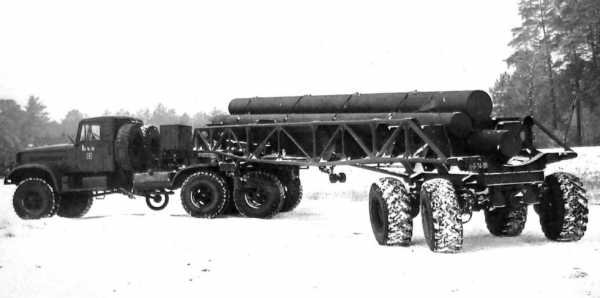

Опытный автопоезд КТ-214-40П с трубчатыми имитаторами длинномерных ракет (из архива НИИЦ АТ)

Полуприцеп со всеми управляемыми колесами с седельным тягачом на шасси ЯАЗ-214 (из архива НИИЦ АТ)

Его главной особенностью являлись четыре односкатных колеса на независимой торсионной подвеске с гидромеханической системой синхронного управления ими. Такая схема обеспечивала движение тягача и полуприцепа по одной колее и сокращение радиуса поворота 18-метрового автопоезда до вполне разумного значения — 13 метров.

Проект применения полуприцепа 40П с седельным тягачом на шасси грузовика И-21-15 (из архива НИИЦ АТ)

На следующий год полуприцеп 40П планировалось использовать с перспективным трехосным тягачом И-21-15, также разработанным в 21 НИИИ. С началом выпуска работоспособных активных автопоездов эта конструкция была позабыта.

www.kolesa.ru

“Группа ГАЗ” представила новую “ГАЗель” и седельный тягач — Российская газета

В рамках Международного специализированного автосалона “Коммерческий автотранспорт’2015” (Comtrans’2015, пройдет с 8 по 12 сентября в Москве в “Крокус Экспо”) “Группа ГАЗ” представила семь новых моделей поколения NEXT.

Одной из наиболее любопытных новинок является цельнометаллический фургон “ГАЗель NEXT”, который представлен в трех вариантах: грузовом, грузопассажирском (комби) и микроавтобус. Тем самым “Группа ГАЗ”, отмечается в сообщении компании, вышла в новый сегмент коммерческого транспорта, в котором ранее были представлены только зарубежные производители.

По сравнению с “ГАЗелями” предыдущего поколения объем грузового отсека фургона вырос на 30 процентов до 13,5 кубических метра. Специальное устройство позволяет перевозить дальномерные грузы длиной до 5 метров. Фургон-комби вмещает семь человек и 9,5 кубометра груза. Второй ряд сидений автомобиля трансформируется в полноценное спальное место. Микроавтобус предназначен для использования в качестве маршрутного такси, туристического или корпоративного транспорта. В нем может разместиться 16 человек. Применение нового пластикового топливного бака, объем которого вырос до 80 литров, позволило увеличить запас хода на одной заправке.

Еще одной премьерой станет седельный тягач “ГАЗон NEXT”. За счет применения прицепной конструкции грузоподъемность машины выросла вдвое по сравнению с грузовиком “ГАЗон NEXT”: тягач может перевозить до 10 тонн груза и транспортировать прицеп объемом от 50 до 80 кубометров. По заверению пресс-службы компании, по сравнению с импортными моделями новый тягач обеспечивает минимальную себестоимость в пересчете на килограмм перевозимого груза.

Произошло пополнение и в семействе автобусов – посетители салона смогут увидеть модель малого класса “Вектор NEXT” и новинку в среднем классе от Ликинского автобусного завода, рассчитанную на транспортировку 75 пассажиров. Второй автобус оснащен системой видеонаблюдения, пожаротушения, цифровым тахографом и навигационным оборудованием ГЛОНАСС. Электронная функция управления подвеской позволяет приподнять и опустить автобус для преодоления сложных участков маршрута.

Другая новая разработка “Группы ГАЗ”, представленная на выставке, – автомобиль с двухрядной кабиной “Урал NEXT”. Просторный кабинный модуль грузопассажирской модификации “Урала NEXT” вмещает семь человек, а спинка заднего сиденья раскладывается в спальное место. Также на выставке представлены новые образцы спецтехники на базе “Урала NEXT”: автомобиль со съемной цистерной, автокран грузоподъемностью 25 тонн и вахтовый автобус.
