НПП “Форт XXI” – подводные трассоискатели

С.В.Дунчевская
НПП “Форт XXI”
Москва, 2006 г.

Часть 1 – Сухопутные трассоискатели без индикации глубины
Часть 2 – Сухопутные трассоискатели c индикацией глубины
Часть 3 – Судовые и подводные трассоискатели

Перечень трассоискателей, предназначенных для определения положения кабелей и трубопроводов под водой, весьма ограничен. Поскольку за рубежом проблема определения положения подводных трубопроводов и кабелей не стоит столь остро, как в России, специализированных приборов для этого зарубежные фирмы не производят.

Много лет предствляющая на российском рынке свое оборудование фирма Radiodetection пошла на встречу российском пользователям и дополнила свой трассоискатель RD4000 возможностью подключения к приемнику берегового трассоискателя выносной антенны, погружаемой в воду (возможность реализации данной опции должна обязательно оговариваться при заказе приемника). Для получения результата подводная антенна должна быть установлена непосредственно над осью обследуемой коммуникации, как правило, это выполняется водолазом или, на мелководных водоемах, дистанционно с лодки.

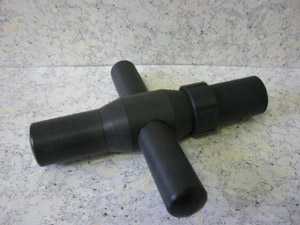

Трассоискатель АБРИС имеет отдельную подводную модификацию ТМП-5 (см. рис.).

В ее состав входит стандартный генератор ТГ-24, электронный блок приемника, подводная антенна и набор штанг общей длиной 6 м. По своим функциональным возможностям подводный вариант прибора полностью идентичен сухопутному варианту.

Фирма «Интершельф-СТМ», много лет занимающаяся обследованием подводных переходов, выпускает подводный трассоискатель, антенна которого так же на штанге опускается на дно водоема непосредственно над осью обследуемой коммуникации.

Все остальные модели подводных трассоискателей не имеют цифровой индикации глубины. С их помощью можно точно определить положение оси коммуникации. Для определения глубины ее заложения необходимо пользоваться методом «45°», что достаточно сложно в водоемах с плохой видимостью и при наличии течения и требует высокой квалификации водолаза.

Трассоискатель КОРД-П имеет приемный модуль, предназначенный для использования водолазом на глубинах до 30 м. Кроме трассирования коммуникации он способен определять места нарушения гидроизоляции, бесконтактного контроля распределения тока ЭХЗ на трубопроводах. Основные технические характеристики его генератора: мощность 40 Вт, частота 1000±10 Гц с диапазоном перестройки 100 Гц, сопротивление нагрузки 1-2000 Ом, напряжение питания 12В, масса 3.5 кг . Характеристики приемника: чувствительность не хуже 5 мкВ, рабочие частоты 50, 100, 1000 Гц, время непрерывной работы 18 час, масса 1.0 кг.

Трассоискатель ТПС-5 (НТФ «Гидромастер») работает по токам ЭХЗ или по сигналу генератора, входящего в состав берегового трассоискателя ТИР-5. Индикация уровня сигнала осуществляется четырьмя светодиодами, имеется возможность регулировки чувствительности. Его рабочая глубина до 50 м.

Трассоискателей, позволяющих определить положение подводной коммуникации с плавсредства, существует всего две модели. Это приборы ТИС-5 (НТФ «Гидромастер») и ТИЭМ (НПП «Форт-М»).

ТИС-5 имеет рабочие частоты 100 Гц, 1 кГц, 10 кГц, для работы с ним используется генератор из состава берегового трассоискателя ТИР-5. Для регистрации данных используется портативный компьютер, в качестве источника питания – аккумулятор 12 В, потребляемая мощность 20 Вт.

Внешний вид прибора показан на рисунке. В его состав входят электронный блок и антенный модуль, закрепляемый на штанге.

Заявленные производителем характеристики по точности определения глубины заложения обследуемых коммуникаций (±1% от глубины) на практике пользователями не подтверждаются. Результаты сравнительных измерений, выполненных с использованием ТИС-5 и ТИЭМ высылаются по запросу в НПП “Форт XXI”.

Технические характеристики судового трассоискателя ТИЭМ в кратком изложении следующие: генератор ГТ-50 (правый рисунок) имеет мощность 50 Вт со ступенчатой регулировкой нагрузки, рабочую частоту 128 Гц, сила тока нагрузки до 5А; приемник (левый рисунок) имеет вес 0.4 кг, питание – от USB -порта компьютера, рабочая частота – любая в диапазоне 20-200 Гц с регулировкой ширины фильтра, управление работой осуществляется с помощью портативного компьютера, точность определения глубины ±2%+5см на глубине до 10 м и ±2%+10 см на глубине 10-30 м.

www.fort21.ru

Трассопоисковый комплект HRX – 02.П подводное исполнение)

Трассопоисковый комплект HRX – 02.П предназначен для точного определения положения и глубины залегания подземных коммуникаций, а также измерения тока в коммуникации. Благодаря использованию современных цифровых технологий обработки сигналов, прибор позволяет наиболее быстро и с большой надёжностью проводить диагностику состояния инженерных коммуникаций, а также предотвращать их повреждения при проведении земляных работ.

О трассоискателе

Трассоискатель HRX -02.П выполнен в подводном исполнении и позволяет обследовать трубопроводы, силовые кабели и другие коммуникации, уложенные на дне водоёмов. Монолитный корпус прибора позволяет проводить водолазные работы на глубине до 20 метров.

При выпуске, каждый прибор калибруется по методике “эквивалент бесконечно длинного проводника” на которую имеется патент №2389045 “Способ поверки приёмных устройств для измерения глубины залегания подземных коммуникаций”. В комплекте идёт таблица показаний приёмника после калибровки.

Трассоискатель оснащён встроенной памятью для накопления измеренных данных и позволяет сохранить до 2700 измерений. Для передачи данных на ПК используется USB-интерфейс. В комплект входит программное обеспечение, которое легко и быстро позволяет перебросить данные в таблицы Excel для последующей работы.

Генератор ГИ-02М, особенностью которого является наличие различного набора рабочих частот и хорошее согласование с нагрузкой , позволяет его использовать совместно с приёмниками других производителей. При этом частоты генератора должны быть согласованы с частотами приёмников.

Прибор обладает всеми необходимыми функциями для решения поисковых задач:

• Цифровая индикация глубины залегания
• Работа под водой на глубине до 20 метров
• Режим фиксации данных “HOLD”
• Индикация указания трассы
• Режим селекции коммуникаций “Comminication Select
• Одновременная работа по максимуму и минимуму магнитного поля коммуникации
• Работа прибора без генератора в пассивном режиме (непосредственно по ЭХЗ)
• Измерение силы тока в коммуникации
• Настройка фильтров на любую частоту заказчика
• Звуковая индикация на наушники
• Выход USB для передачи данных с прибора на ПК
• Программное обеспечение для ПК
• Встроенная память для накопления измеренных данных на 2700 измерений
• Автоматический контроль за состоянием заряда батарей
• Быстрое время измерения (около 0,6 сек)
• Непрерывное измерение расстояния и тока коммуникации
• Встроенная автоматическая защита от перегрузок генератора
• Индикатор оповещения аварийной работы генератора
• 7 генерируемых частот работы генератора
• Установка частот работы комплекта на заказ
• 10-ти ступенчатая регулировка усиления сигнала генератора

Трассопоисковый комплект позволяет работать в широком диапазоне температур от минус 10°С до плюс 35°С, а также в любых погодных условиях.

radio-detection.ru

НПП “Форт XXI” – подводные трассоискатели

С.В.Дунчевская
НПП “Форт XXI”
Москва, 2006 г.

Часть 1 – Сухопутные трассоискатели без индикации глубины
Часть 2 – Сухопутные трассоискатели c индикацией глубины
Часть 3 – Судовые и подводные трассоискатели

Перечень трассоискателей, предназначенных для определения положения кабелей и трубопроводов под водой, весьма ограничен. Поскольку за рубежом проблема определения положения подводных трубопроводов и кабелей не стоит столь остро, как в России, специализированных приборов для этого зарубежные фирмы не производят.

Много лет предствляющая на российском рынке свое оборудование фирма Radiodetection пошла на встречу российском пользователям и дополнила свой трассоискатель RD4000 возможностью подключения к приемнику берегового трассоискателя выносной антенны, погружаемой в воду (возможность реализации данной опции должна обязательно оговариваться при заказе приемника). Для получения результата подводная антенна должна быть установлена непосредственно над осью обследуемой коммуникации, как правило, это выполняется водолазом или, на мелководных водоемах, дистанционно с лодки.

Трассоискатель АБРИС имеет отдельную подводную модификацию ТМП-5 (см. рис.).

В ее состав входит стандартный генератор ТГ-24, электронный блок приемника, подводная антенна и набор штанг общей длиной 6 м. По своим функциональным возможностям подводный вариант прибора полностью идентичен сухопутному варианту.

Фирма «Интершельф-СТМ», много лет занимающаяся обследованием подводных переходов, выпускает подводный трассоискатель, антенна которого так же на штанге опускается на дно водоема непосредственно над осью обследуемой коммуникации.

Все остальные модели подводных трассоискателей не имеют цифровой индикации глубины. С их помощью можно точно определить положение оси коммуникации. Для определения глубины ее заложения необходимо пользоваться методом «45°», что достаточно сложно в водоемах с плохой видимостью и при наличии течения и требует высокой квалификации водолаза.

Трассоискатель КОРД-П имеет приемный модуль, предназначенный для использования водолазом на глубинах до 30 м. Кроме трассирования коммуникации он способен определять места нарушения гидроизоляции, бесконтактного контроля распределения тока ЭХЗ на трубопроводах. Основные технические характеристики его генератора: мощность 40 Вт, частота 1000±10 Гц с диапазоном перестройки 100 Гц, сопротивление нагрузки 1-2000 Ом, напряжение питания 12В, масса 3.5 кг . Характеристики приемника: чувствительность не хуже 5 мкВ, рабочие частоты 50, 100, 1000 Гц, время непрерывной работы 18 час, масса 1.0 кг.

Трассоискатель ТПС-5 (НТФ «Гидромастер») работает по токам ЭХЗ или по сигналу генератора, входящего в состав берегового трассоискателя ТИР-5. Индикация уровня сигнала осуществляется четырьмя светодиодами, имеется возможность регулировки чувствительности. Его рабочая глубина до 50 м.

Трассоискателей, позволяющих определить положение подводной коммуникации с плавсредства, существует всего две модели. Это приборы ТИС-5 (НТФ «Гидромастер») и ТИЭМ (НПП «Форт-М»).

ТИС-5 имеет рабочие частоты 100 Гц, 1 кГц, 10 кГц, для работы с ним используется генератор из состава берегового трассоискателя ТИР-5. Для регистрации данных используется портативный компьютер, в качестве источника питания – аккумулятор 12 В, потребляемая мощность 20 Вт.

Внешний вид прибора показан на рисунке. В его состав входят электронный блок и антенный модуль, закрепляемый на штанге.

Заявленные производителем характеристики по точности определения глубины заложения обследуемых коммуникаций (±1% от глубины) на практике пользователями не подтверждаются. Результаты сравнительных измерений, выполненных с использованием ТИС-5 и ТИЭМ высылаются по запросу в НПП “Форт XXI”.

Технические характеристики судового трассоискателя ТИЭМ в кратком изложении следующие: генератор ГТ-50 (правый рисунок) имеет мощность 50 Вт со ступенчатой регулировкой нагрузки, рабочую частоту 128 Гц, сила тока нагрузки до 5А; приемник (левый рисунок) имеет вес 0.4 кг, питание – от USB -порта компьютера, рабочая частота – любая в диапазоне 20-200 Гц с регулировкой ширины фильтра, управление работой осуществляется с помощью портативного компьютера, точность определения глубины ±2%+5см на глубине до 10 м и ±2%+10 см на глубине 10-30 м.

www.fort21.ru

Дайвтехносервис

Ручной трассоискатель CT-1 предназначен для поиска и отслеживания маршрута залегания подводных кабелей, как силовых, так и кабелей связи. Кроме этого, с помощью этого прибора можно определить места возможных разрывов внутри кабеля.

Вся система состоит из носимого зонда и блока возбудителя. Возбудитель необходим для создания стационарного электромагнитного поля вокруг искомого кабеля на частотах 25, 50, 60 и 1024 Гц. Возбудитель соединяется с концом кабеля, находящимся на берегу, а зонд используется для отслеживания электромагнитного поля вокруг кабеля. В большинстве случаев используется частота 1024 Гц, как дающая возможность наиболее точного определения местоположения кабеля. По мере увеличения расстояния от кабеля при недостаточно достоверных данных о месте его залегания следует использовать все более низкие частоты. Кабель может быть обнаружен на максимальном расстоянии при частоте 25 Гц.

Если требуется определить местоположение силового кабеля с частотой переменного тока 50 или 60 Гц, то блок возбудителя можно не использовать. При поиске кабелей связи без силовых линий необходимо подключить возбудитель. Следует помнить, что частоты возбудителя и зонда должны совпадать, для чего на последнем установлен переключатель. СТ-1 настолько эффективен, что в большинстве случаев местоположение кабеля может быть определено с поверхности воды, например, из небольшой лодки, при этом оператор должен держать конец зонда под водой. После того, как кабель обнаружен, под воду может спуститься водолаз для установления окончательного местоположения. Зонд питается от 6-ти перезаряжаемых источников питания типа АА, которые могут быть заряжены идущим в комплекте зарядным устройством для сетей 110 В. Для использования сетей с напряжением 220 В служит опционально доступный адаптер. На трассоискатель устанавливается гарантия 2 года. На заказ возможно исполнение с частотами, отличными от перечисленных выше.

Принадлежности для СТ-1:

• Адаптер на 220В для зарядного устройства
• Транспортировочный кейс
• Подводные наушники с 2 телефонами
• Увеличение глубины работы до 152 и 304 м

diveservice.ru

Поиск и съемка подводных переходов трубопроводов

К подводным трубопроводам относятся такие, которые при эксплуатации постоянно или временно находятся под водой. В соответствии с действующими нормативными документами русловая часть перехода относится к наиболее ответственной и труднодоступной для ремонта. В зарубежной и отечественной практике кроме основной нитки трубопровода предусматривается прокладка двух и более резервных. Расстояние между ними достигает 30—50 м.

В СССР величина заглубления принимается на 0,5 м ниже предельного профиля размыва, считая до верхней образующей трубы. Расстояние от верхней образующей до дна будет неодинаково и изменяется от 3,0 м под руслом до 0,8 м в береговой части. Укладка трубопровода ниже дна водной преграды осуществляется в специально пройденную траншею с последующей засыпкой ее или на дно с последующим подмывом. Оси подводных трубопроводов отмечают на местности створными знаками, грунтовыми реперами.

В период эксплуатации трубопровода наиболее ответственными и трудоемкими являются геодезические работы на подводных переходах. Помимо планового и высотного положения надо знать толщину слоя грунта над ним, места  размыва,  обнажения,   провисания.

Очень часто трубокабелеискатели не могут быть использованы для определения планового и высотного положения подводного трубопровода или кабеля. Известные трассоискатели условно можно использовать только на малых и средних реках, причем вблизи урезов воды и в самом русле потребуется проходить специальные шурфы и траншеи для подключения трассоискателя к трубопроводу.

К числу трубокабелеискателей, работающих под водой, относятся приборы поиска ПТКИ, ПТИ, «Ориентир-1», предназначенные для водолазов, ведущих обследования подводных коммуникаций.

Прибор ПТКИ (подводный трубокабелеискатель) состоит из генератора, источника питания и приемного устройства, смонтированного в герметичном корпусе, на боковой стенке которого укреплена приемная ферритовая антенна, свободно поворачивающаяся на 180°. Антенна расположена внутри Т-образной пластмассовой трубы диаметром 35 мм. Горизонтальность ее проверяется по круглому уровню. Через иллюминатор в корпусе виден лимб, по которому определяют угол поворота, и круглый уровень. На корпусе имеются ручки для включения прибора и регулировки чувствительности.

Максимальная погрешность в определении глубины заложения подземного и подводного трубопроводов, заглубленных на 1,0 м не превышает ±10 см.

Для поиска трасс и определения глубины залегания подводных металлических трубопроводов и кабелей связи используется подводный трассоискатель ПТИ-1М, в комплект которого входит генератор, блок питания и герметично исполненное приемное устройство. Средняя квадратическая погрешность в определении положения объекта, находящегося под дном водной преграды на глубине от 1,0 до 2,0 м, составляет ±8 см.

Подводный трассоискатель «Ориентир-1» основан на обнаружении электромагнитного поля, создаваемого вокруг трубопровода током звуковой частоты. Прибор состоит из генератора подводного и наземного приемника, индикатора с датчиком и блока питания. Приемники служат для обнаружения электромагнитного поля. Подводный приемник крепится на голове аквалангиста. Он автоматически включается на глубине 0,3 м и выключается при выходе из воды.

Наземный приемник настроен на ту же частоту, что и подводный. Он выполнен в виде стержня, на одном конце которого укреплена антенна, а внутри второго вмонтирована плата с элементами электрической схемы и источником питания. Сверху он закрыт крышкой цилиндрической формы и служит ручкой, за которую держат приемник при поиске трассы. К разъему, имеющемуся в ручке, подключаются головные телефоны. Индикатор и датчик служат для определения толщины слоя грунта над трубопроводом и глубины водной преграды. Индикатор соединяется с датчиком посредством кабеля. Внешне он представляет собой складную штангу с поворотными ферритовыми антеннами.

Ось подводного трубопровода фиксируют по минимуму звукового сигнала, настройка на который производится с помощью индикатора. Глубина залегания коммуникаций определяется по специальным таблицам по измеренному углу поворота антенны. Координаты точек замера планового и высотного положения подводного трубопровода или кабеля определяют о берега угловыми засечками.

Удовлетворительные результаты получают при глубине залегания трубопровода до 10 м. При больших глубинах возникают значительные погрешности, связанные с перенесением на поверхность воды промерных точек, соответствующих минимуму звукового сигнала.

www.stroitelstvo-new.ru

НПП “Форт XXI” – Трассоискатель судовой ТИЭМ

Трассоискатель ТИЭМ предназначен для определения пространственного положения подводных трубопроводов и кабелей при измерениях, выполняемых с плавсредства.



Необходимой составной частью приборного комплекса для определения положения трубопроводов (кабелей) является система позиционирования, с помощью которой определяются координаты датчика трассоискателя в процессе измерений. Рекомендуется использование ТИЭМ в составе приборного комплекса АМК «СКАТ» для одновременного выполнения электромагнитной и батиметрической съемки акваторий подводных переходов. Отличительной чертой данного приборного комплекса, в составе которого работает ТИЭМ, является то, что управление работой всех приборов выполняется на одном ПК одним оператором.

Принцип работы трассоискателя основан на измерении двух компонент электромагнитного поля, создаваемого токами, протекающими по обследуемым трубопроводам. Для измерений используются либо токи системы электрохимической защиты (ЭХЗ) трубопровода, либо токи, возбуждаемые в трубе с использованием генератора. Измерения выполняются в горизонтальной плоскости, параллельной поверхности воды. В датчиках электромагнитного поля, расположенных взаимно перпендикулярно, возникает ЭДС, пропорциональная значению напряженности электромагнитного поля. Полученные сигналы усиливаются, преобразуются и поступают в ПК для регистрации, записи и последующей обработки. Плавсредство, на котором установлен приборный комплекс, перемещается по акватории подводного перехода галсами, перпендикулярными обследуемым трубопроводам. Координаты датчиков в процессе съемки определяются с использованием ССП. В результате выполнения съемки получается цифровая модель поля, создаваемого трубопроводами. На основании этих данных программа постобработки результатов рассчитывает плановое и высотное положение всех трубопроводов, находящихся в обследованной акватории.

Управление работой приборного комплекса осуществляет программа AquaScan. Основным отличием программы AquaScan от других программ аналогичного назначения является то, что помимо выполнения функций судовождения, навигации, планирования и координирования съемки по сетке галсов выполняется ввод сигналов с антенного модуля трассоискателя, производится их фильтрация в соответствии с введенными установками, отображается спектр сигналов.

При этом в графическом окне отображения сигналов одновременно отображаются данные трассоискателя и эхолота, что в реальном времени позволяет определить положение оси трубы относительно профиля дна.

PipeTracer – программа постобработки данных трассоискателя. PipeTracer использует весь комплекс данных, полученных на подводном переходе, для вычисления планово-высотного положения трубопроводов и кабелей.

При обработке учитывается взаимное влияние трубопроводов и кабелей, имеющихся на обследуемом переходе, возможность различного направления токов в трубопроводах и кабелях, направление галсов относительно трубопроводов, искажение электромагнитного поля трубопроводов внешними факторами.

В результате обработки строятся продольные профили всех трубопроводов и кабелей на подводном переходе.

Основные технические характеристики судового трассоискателя ТИЭМ

Наименование характеристики	Значение
Питание прибора	USB-порт ПК
Рабочие частоты, Гц	128,100, возможен выбор в пределах 50 – 200
Диапазон измерения глубины оси трубопровода, м	От 1 до 30
Предельно допустимые отклонения определения положения оси трубопровода по вертикали,  не более, м(1)     для H(2) менее 10 м     для H более 10 м	0.01•H + 0.05 0.01•H + 0.01•(H – 5)
Предельно допустимые отклонения определения положения оси трубопровода в плане, м(1), не более	0.2 + 0.01•H
Габаритные размеры датчика ТИЭМ, мм	300 x 215 х 55
Масса датчика ТИЭМ, кг	0.7
Габаритные размеры Блока АЦП ТИЭМ, мм	147 х 79 х 41
Масса Блока АЦП ТИЭМ, кг	0.15

⁽¹⁾ – Погрешности приведены для рекомендуемых условий съемки (см. “Руководство по эксплуатации”), при отсутствии источников искажения поля (ЛЭП, протяженные металлические предметы), для рекомендуемых в Руководстве пользователя AquaScan и PipeTracer параметров съемки и обработки сигналов, при условии, что погрешность используемой системы позиционирования не превышает данное значение.

⁽²⁾ – Н – глубина залегания оси трубопровода относительно поверхности воды на период съемки плюс расстояние от датчика ТИЭМ до поверхности воды (в метрах).

Комплект поставки ТИЭМ

Наименование	Состав
Трассоискатель ТИЭМ	Антенный блок
	Кабель соединительный Антенный блок – порт ПК (USB)
	Генератор ГТ-50
	Программа постобработки ТИЭМ PipeTracer
Принадлежности ТИЭМ	Штанга удлинительная датчика ТИЭМ пластиковая
	Кабель питания генератора ТИЭМ (1 м)
	Кабель контактного подключения генератора
	Кабель контактного подключения генератора на катушке
	Штырь заземления (3 шт.)
Портативный компьютер	Определяется договором на поставку
Программное обеспечение	Программа постобработки ТИЭМ PipeTracer
	Ключ электронный для порта USB
Документация	Паспорт ТИЭМ
	Руководство по эксплуатации ТИЭМ
	Руководство пользователя PipeTracer
	Руководство по эксплуатации ТИЭМ
	Паспорт ГТ-50
Тара транспортировочная	Кейс
	Чехол для стоек

Примечание: для работы ТИЭМ при выполнении съемки необходимо наличие программы AquaScan Standard  или AquaScan Office любой из версий GT, GGT, GT+, GGT+.

На 01 июня 2018 г. нашими партнёрами, выполняющим обследования подводных переходов трубопроводов, эксплуатируется 47 комплектов ТИЭМ.

www.fort21.ru

Трассоискатель — Википедия с видео // WIKI 2

Поисковой комплект КП – 500К

Трассоискатель (кабелеискатель)^[1] — прибор для определения местоположения и глубины залегания подземных коммуникаций, по которым протекает электрический ток (например, силовых кабелей, трубопроводов, находящихся под напряжением электрохимической защиты, подземных металлических коммуникаций, запитанных от внешнего генератора). Многие трассоискатели имеют в комплекте генератор переменного тока, что позволяет искать металлические коммуникации в активном режиме — самостоятельно подпитывая их.^[2]

По конструкции и способу использования выделяют ручные, судовые, подводные (водолазные) трассоискатели. Наиболее сложные модели трассоискателей подключаются к портативному компьютеру и позволяют при помощи специального программного обеспечения получать полную информацию о пространственном положении подземных и подводных коммуникаций на обследуемой территории.

Трассоискатели используются для определения мест повреждения кабельных линий, обследования участков местности перед проведением земляных работ, проведения работ по поиску скрытой проводки, мониторинга состояния магистральных трубопроводов.
