Трамбовка для тротуарной плитки: какую выбрать?

Выбор трамбовки для тротуарной плитки зависит от толщины трамбуемого слоя и объемов работ. Ведь, мало какой рабочий захочет трамбовать ручной трамбовкой территорию в 1000 м². Для больших объемов работ стоит использовать автоматические трамбовки, использующие электричество или бензин. В этой статье мы и рассмотрим все основные инструменты для трамбования основания под тротуарную плитку, а также поговорим о необходимости пострамбования плитки.

 Какие использую трамбовки?

Для трамбования тротуарной плитки используют ручную трамбовку, вибротрамбовку, виброплиту. Также в редких случаях, когда речь идет о промышленных масштабах и больших объемах работ, трамбовать могут при помощи трамбовочных катков.

Ручную трамбовку используют на небольших участках и с толщиной слоя, которая вполне может поддаться ручному воздействию. Обычно, это дорожки на даче или участки, где планируется небольшая нагрузка с маленьким слоем подсыпки. Работа с такой трамбовкой помогает добраться до труднодоступных мест и мест, где нежелательно сильное давление. Ручная трамбовка представляет из себя тяжелое плоское основание (пластину) с прикрепленной трубой, палкой.

 Вибротрамбовка и виброплита — тяжелая артилерия

Вибротрамбовка и виброплита уже используются на объектах с большими площадями и большим слоем подсыпки, где обычной ручной силы уже будет недостаточно, да и трудозатратно это было бы. Вибротрамбовка имеет схожесть с обычной ручной трамбовкой по форме, но в то же время ничего общего с ней не имеет. Это полностью автономное устройство, питающееся электричеством или бензином.

Этот вид трамбовки используют не только укладчики тротуарной плитки, но и другие строители в процессе возведения зданий или других строительных работ.

Виброплиту можно с уверенностью назвать самой популярной трамбовкой для тротуарной плитки. Почему? Потому что в отличии от двух предыдущих, ход её трамбующей плиты не такой большой и из-за этого она не работает как «отбойник» и ею смело можно трамбовать поверхность уже уложенной тротуарной плитки, не боясь повредить или побить поверхность.

Какое именно устройство выбрать выбирать только Вам. Главный фактор в выборе это конечно же будет цена, но если работаете на заказы, то выделить определенную сумму на покупку виброплиты придется, иначе какой же Вы профессионал, если приедете на заказ в 500-1000 м² с ручной трамбовкой?

tvoyaplitka.ru

Выбираем трамбовочную машину для тротуарной плитки / Новости / Труборезофф.ру

Установка тротуарной плитки — одно из самых популярных решений для обустройства дорожного покрытия. В процессе установки тротуарной плитки применяют специализированные приборы — виброплиты в качестве инструмента для трамбовки дорожного покрытия. В данной статье эксперты компании «Труборезофф» расскажут о самых популярных компактных моделях виброплит на отечественном рынке, которые применяют для обустройства дорожных покрытий из тротуарной плитки. Основываясь на наших рекомендациях, вы всегда сможете выбрать эффективную и производительную трамбовочную машину.

Tsunami

Компания Tsunami — это популярный китайский производитель современной техники, инструмента и строительного оборудования. Среди виброплит данного бренда стоит отметить модель CO-70, которая отлично подходит для трамбовки тротуарной плитки. Мощный двигатель внутреннего сгорания обеспечивает стабильную и надежную работу устройства даже в условиях экстремальных эксплуатационных нагрузок. Двигатель производится известным японским брендом Honda. OHV Honda GX160 — это четырехтактная модель, которая в рамках данной виброплиты гарантирует вам 5,5 лошадиных сил мощности. Размер рабочей подошвы модели — 490 на 340 мм. Компактные габариты и малый вес модели — всего 65 кг, обеспечивают комфорт при укладке тротуарной плитки, в особенности в условиях ограниченного рабочего пространства, как это часто бывает при прокладке садовых дорожек.

Splitstoun

Среди компактных моделей виброплит российского бренда Splitstoun особо стоит выделить виброплиту VS-244. Небольшая модель отличается универсализмом: ее эффективно используют в процессе уплотнения разных видов сыпучих материалов и твердых дорожных поверхностей, но чаще всего данная модель применяется в ходе проведения ландшафтных работ. VS-244 — это идеальное решение для утрамбовки тротуарной плитки, особенно в рамках укладки садовых дорожек, в условиях ограниченного рабочего пространства. Российской компании удалось создать отличную модель, которая успешно конкурирует на глобальном рынке с виброплитами от именитых мировых производителей.

Misom

Еще одно хорошее решение для тротуарной плитки — виброплита СО-310 производства известной белорусской компании Misom. В модели используется мощный двигатель внутреннего сгорания японского производства. ДВС Robin EХ 17D обеспечивает 4,2 кВт или 5,7 лошадиных сил мощности. Глубина уплотнения данного устройства — 200 мм, и это оптимальный показатель для работы в рамках уплотнения тротуарной плитки. Размер рабочей подошвы устройства — 430 на 500 мм и вместе с мощным двигателем данного показателя более чем достаточно для обеспечения потрясающей производительности. Но, за большую производительность приходится расплачиваться увеличением габаритов и веса устройства — модель весит 125 кг.

www.truborezoff.ru

трамбовка песка, уплотнение щебня, укладка тротуарной плитки

Уплотнение грунта и других сыпучих материалов – это мероприятие, которое постоянно сопутствует различным строительным работам. Раньше утрамбовывали вручную, а сейчас применяют метод виброутрамбовывания с использованием виброплит. Производители предлагают широкий выбор оборудования данного типа, оснащенного дизельными, бензиновыми или электрическими двигателями. Приступая к эксплуатации техники, для достижения результата требуемого качества следует учитывать, что трамбовка разных материалов имеет свои особенности. Чтобы механизм для уплотнения прослужил долго, необходимо правильно им работать. При этом соблюдение техники безопасности позволит избежать травмирования.

Сфера применения виброплиты

Виброплита предназначена для утрамбовывания с помощью колебательного воздействия таких сыпучих материалов:

• гравия;
• песка;
• щебня;
• рыхлого грунта.

Отдельные частицы этих материалов в свеженасыпанной подушке под фундамент постройки расположены неплотно друг к другу. Чтобы их максимально сблизить между собой, выполняют трамбовку. Это улучшает несущие свойства насыпанных слоев, позволяя производить строительство на их поверхности различных объектов.

Сфера применения виброплит затрагивает многие направления строительства. Виброутрамбовывание широко используют при выполнении следующих работ:

• строительстве дорог;
• обустройстве газонов;
• устройстве засыпных подушек под фундаменты различных типов для самых разных построек, а также под полы больших зданий;
• укладке асфальтового покрытия;
• строительстве автомобильных стоянок, спортивных площадок;
• уплотнении дна котлованов и траншей под разнообразные инженерные коммуникации.

Укладка тротуарной плитки и брусчатки также сопровождается применением вибрационных плит. Это ускоряет производительность выполнения работ в разы.

Правила трамбовки с помощью виброплиты

Трамбовка грунта, песка, гравия или щебня имеет свои особенности, которые связаны со свойствами этих материалов. Если их не учитывать, то не получится качественно уплотнить насыпанный слой, что в дальнейшем скажется на долговечности возведенного сооружения.

Виброплиты по массе разделяются на несколько групп. Чем больше вес агрегата, тем большей толщины слой насыпанного сыпучего материала можно с его помощью трамбовать. Приступая к работе, следует учитывать такие нюансы.

1. Легкое оборудование (весом до 75 кг) способно увеличить плотность слоя толщиной 15 см, поэтому широко применяется в ландшафтных работах и при укладывании тротуарной плитки.
2. Универсальные модели техники (массой 75-90 кг) могут уже утрамбовать 25 см насыпанного материала. Их используют при укладке асфальта, а также при частичном ремонте дорог.
3. Агрегаты средней тяжести (весом 90-140 кг) предназначены для работы со слоями толщиной до 60 см. С их помощью проводят уплотнение засыпки траншей и котлованов, а также возведение дорожных насыпей.
4. Тяжелое виброоборудование (массой более 140 кг) используют для выполнения тех же рабочих операций, что и среднетяжелую технику.

В таблице далее представлена пригодность вибрационных плит различной массы для трамбовки разных материалов.

Из таблицы видно, что слабосвязанные грунты (пылевые) более эффективно утрамбовывать виброоборудованием весом от 300 до 950 кг.

Для уплотнения глинистых грунтов и суглинков виброплиты не подходят. В таких случаях используют вибротрамбовки либо виброкатки (при больших объемах работ).

При работе с вибрационной плитой следует придерживаться следующих общих советов:

• необходимо учитывать характеристики утрамбовываемых поверхностей;
• пропускать отдельные участки нельзя;
• оптимальным считается количество проходов плитой от 4 до 6;
• максимальная толщина слоя должна соответствовать возможностям используемой техники;
• поверхность подготовленной площадки не должна иметь перепадов, превышающих 2 см;
• каждый уровень многослойной подушки уплотняют отдельно;
• нужно, чтобы используемые строительные материалы соответствовали по своим свойствам ГОСТ.

Что касается того, сколько должно быть оборотов на виброплите, то здесь следующая закономерность: чем выше частота, тем удобнее работать с мелкофракционными грунтами. Так, например, для уплотнения щебня либо гравия с размером отдельных камешков до 10 мм (и менее), а также песка хорошо подойдет оборудование с 6000 об/мин. Если камень размером 6 см, то можно воспользоваться устройством с 3000 об/мин.

Нюансы уплотнения различных материалов

Начиная уплотнение щебня или другого сыпучего материала, необходимо предварительно убрать имеющийся на поверхности рабочего участка

мусор, например, куски досок, крупные булыжники, кирпичи.

Песок

Виброуплотнение песка выполняют следующим образом:

• засыпают строительный участок песком слоем толщиной не более 0,6 метра, в зависимости от массы эксплуатируемого виброоборудования;
• смачивают всю площадь утрамбовываемой площадки равномерно водой;
• проходят виброплитой весь участок четыре раза;
• если достигнута требуемая степень уплотнения, то насыпают при необходимости следующий слой;
• повторяют весь процесс утрамбовывания насыпанной массы.

В результате коэффициент уплотнения песка при трамбовке виброплитой должен составить не меньше 0,95.

Для работы возле колонн либо стен может потребоваться дополнительное (более компактное) оборудование.

Если трамбовка песка выполняется без предварительного увлажнения, то будет образовываться много пыли. Это быстро приведет к засорению воздухоочистительного фильтра при эксплуатации бензиновых агрегатов. В то же время нельзя лить слишком много воды на песчаную засыпку, чтобы она не оставалась в имеющихся пустотах, препятствуя этим нормальному скреплению частиц материала (песчинок). Только умеренное количество жидкости создает цементирующий эффект.

Шебень

Уплотнение щебня усложняется тем, что этот материал представлен разными по размерам фракциями. Приходится непосредственно перед работой определять максимальную толщину насыпаемого слоя для трамбования. Через 4 прохода виброплиты по обрабатываемой поверхности щебневая масса (или гравийная) должна уплотниться примерно на 95 %. Если она остается еще достаточно сыпучей, то последующее утрамбовывание практически не имеет смысла: необходимо насыпать материал меньшим слом.

Рекомендуется начинать трамбовку с минимальной толщины, постепенно увеличивая данный параметр до достижения нужного соотношения между производительностью и качеством выполнения работ. Это позволит определиться с оптимальной высотой насыпаемого слоя.

При использовании известкового вида щебня часто встречается эффект клинкования —  сцепление камней верхнего слоя друг с другом при воздействии колебаний, исходящих от плиты. В результате нижележащая масса материала не утрамбовывается. Преодолеть данный эффект можно с помощью тяжелых (массой более 150 кг), мощных виброагрегатов. При весе эксплуатируемой плиты 100 кг подойдет только фракция щебня с размерами камней от 10 до 20 мм.

Тротуарная плитка

Когда укладывают тротуарную плитку, к рабочей плите виброоборудования прикрепляют специальные полиуретановые либо резиновые коврики, чтобы не повредить созданное покрытие. Пластины из полиуретана благодаря своим эксплуатационным свойствам предпочтительнее, потому что они не оставляют черных следов на поверхности плиток и более износоустойчивые.

Техника безопасности при работе

Трамбовка грунта виброплитой должна обязательно выполняться с соблюдением техники безопасности. Среди множества рекомендаций можно выделить следующие основные правила.

1. Во время работы необходимо применять средства индивидуальной защиты: соответствующую одежду и обувь, очки, наушники, головной убор.
2. Перед началом эксплуатации нужно проверить используемую технику на наличие внешних повреждений: если они имеются, то следует их предварительно устранить.
3. Запрещено оставлять работающее оборудование без контроля, при этом оператор должен располагаться позади него и своевременно перемещаться за агрегатом.
4. Через каждые 40 минут нужно организовывать перерыв примерно на 10 минут, чтобы предупреждать усталость оператора.
5. Нельзя дополнительно ускорять механизм с помощью приложения дополнительных усилий.
6. Если работать нужно на наклонной поверхности (когда угол не превышает норму), то обслуживающий персонал должен стоять выше агрегата, двигаясь при этом от верха к низу.
7. Запрещено эксплуатировать техническое устройство вблизи источников взрывоопасных либо легко воспламеняемых материалов.
8. При опрокидывании виброплиты, ее следует предварительно выключить, а только затем поставить в рабочее положение.
9. Разворачивать агрегат стоит одной рукой.
10. Чтобы не допустить травмирования, следует держать ноги с руками в удалении от работающей подошвы плиты.
11. При столкновении с какой-либо преградой нужно остановить агрегат, а затем устранить препятствие и возможные поломки, вызванные им.
12. От краев траншей, котлованов, оврагов и других выемок требуется находиться не ближе, чем на минимально допустимом расстоянии, а лучше – подальше.
13. Строго запрещено допускать к работе людей, находящихся под воздействием наркотиков, алкоголя, психотропных препаратов.

Следует учитывать, что чем выше расположен центр тяжести виброоборудования (и меньше площадь опоры), тем легче оно может перевернуться. Это очень опасно для оператора. Также очень осторожно нужно обращаться во время включения с техникой, не оснащенной функцией плавного пуска.

Для повышения степени безопасности выполнения работ, особенно в замкнутом пространстве, рекомендуется отдавать предпочтение моделям с возможностью дистанционного (удаленного) управления, несмотря на их высокую стоимость.

Применение виброплиты требуется при проведении всех строительных мероприятий, которые связаны с уплотнением сыпучих грунтов. Необходимо обязательно учитывать особенности трамбуемых материалов, чтобы достичь качественного результата. Нужно, чтобы максимальная глубина насыпанного слоя соответствовала той толщине, которую способен утрамбовать эксплуатируемый агрегат. Техника безопасности в любом случае должна быть на первом месте. Несоблюдение простых правил вместе с невнимательностью может привести к серьезным увечьям.

tehnika.expert

Принцип работы виброплиты для трамбовки тротуарной плитки и грунта

Для трамбовки грунта, щебневой подсыпки, песка, асфальта, удобно пользоваться виброплитой. Данный инструмент помогает быстро и без значительных физических усилий подготовить основание для укладки тротуарной плитки, уплотнить грунт под фундамент. Виброплита – инструмент многофункциональный, так как ее используют и для трамбовки уже уложенной тротуарной плитки. В отличие от ручной трамбовки, данный инструмент не работает по принципу отбойного молотка, а равномерно вдавливает выложенную плитку. Чтобы не побить поверхность плитки, укладка брусчатки и тротуарной плитки виброплитой выполняется и использованием полиуретановой подушки.

Конструкция и принцип работы

Виброплита представляет собой автономное устройство, основной узел – тяжелая площадка с закрепленным на ней эксцентриком. Он вращается при помощи электрического, бензинового или дизельного мотора. В случае с электрическим двигателем виброплощадки могут оснащаться электродвигателями со встроенным регулируемым эксцентриком, который называется площадочным вибратором. Бензиновые и дизельные моторы устанавливаются вместе с отдельным эксцентриком и соединяются с ним ременной передачей.

Заводская трамбовка с системой орошения

Наиболее популярна бензиновая виброплощадка, поскольку работает автономно. Электрический инструмент хоть и дешевле, но для него нужен источник питания. К тому же при трамбовке иногда требуется смачивать грунт, и в случае с электроинструментом особое внимание приходится уделять гидроизоляции электрических механизмов. Электрические виброплощадки используют для выполнения небольших объемов работ на даче, приусадебном участке.

Главные функциональные характеристики виброплощадки – масса и площадь. Чем больше вес плиты и площадь, тем мощнее должен быть двигатель. При этом больше глубина уплотнения материала и выше производительность инструмента. Степень давления на грунт выражается в коэффициенте вибрационного усилия. Так, для обработки плитки используют инструмент, в котором данный коэффициент не больше 20 кН. Тяжелые и мощные агрегаты способны уплотнять грунт на глубину до 90 см и более.

Важно! Для трамбовки плитки вес виброплощадки должен быть меньше 150-170 кг. Если элементы брусчатки уложены на песок, тяжелый вибратор способен расколоть плитку или вдавить ее в поверхность ниже необходимого уровня.

Использование электрической виброплиты для трамбовки тротуарной плитки

Виброплощадка способна передвигаться за счет вибрации. В этом случае важным фактором, от которого зависит способность трамбовки плавно передвигаться самоходом, становится правильное соотношение мощности мотора и массы плиты. Этот фактор стоит учитывать при проектировании и сборке агрегата своими руками. Маломощный двигатель не даст листу металла площадки отрываться от поверхности основания, и она не будет перемещаться самостоятельно. При выборе бензинового мотора для изготовления виброплощадки своими руками, оптимальным считается соотношение 5 л. с. (≈3,5 кВт) на 100 кг массы агрегата.

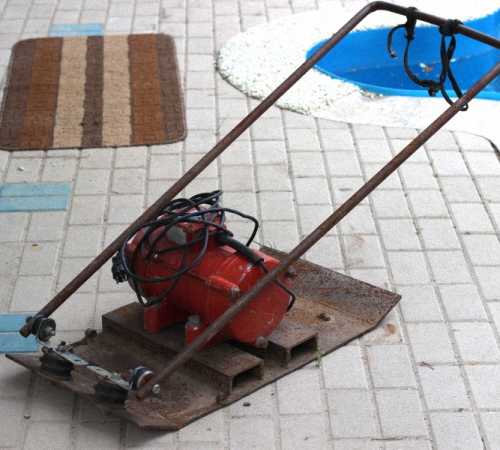

Самодельная виброплощадка для трамбовки

Направление движения виброплощадки по поверхности можно менять, если есть функция включения реверсного вращения двигателя или эксцентрика. Механизм с небольшой (до 100 кг) массой можно развернуть вручную и продолжить трамбовку в обратном направлении. В тяжелых виброплитах функция реверсного хода должна присутствовать обязательно. Эта опция важна на узких участках, где развернуть агрегат невозможно.

Самостоятельное изготовление

Конструктивно виброплита представляет собой простое устройство, которое легко изготовить своими руками. Так и поступают многие умельцы, поскольку для выполнения разовых работ покупать магазинный дорогой агрегат нецелесообразно. Для таких целей понадобится минимум материалов и умений.

Площадочный вибратор

Самый простой, но затратный способ, как сделать самому виброплиту – приобрести площадочный вибратор. В таком случае не придется монтировать эксцентрик, и сборка агрегата сводится к изготовлению плиты и креплению к ней вибратора. Выбирать желательно двигатель 220 V, так как трехфазное питание имеется не на каждом участке.

Если есть возможность использовать старый электродвигатель, снятый с другого агрегата, то дополнительно к нему на плиту монтируется эксцентрик. Если решено собрать бензиновый вибратор, то подойдет обычный одноцилиндровый двухтактный двигатель.

Одноцилиндровый двухтактный двигатель

Важно! Не рекомендуется устанавливать эксцентрики на вал обычного электродвигателя, так как это приведет к его быстрой поломке. Для обычных электродвигателей обязательно устанавливают отдельный эксцентрик, который вращается посредством ременной передачи.

Стальной лист для платформы

Следующий элемент виброплощадки – тяжелая металлическая платформа– главная рабочая часть агрегата. Для изготовления своими руками лучше брать толстый стальной лист (8-10 мм). Сталь, в отличие от чугуна, хорошо поддается обработке и не подвержена сколам. Толщина материала обеспечит прочность плиты и достаточную массу, до 60 кг. Стандартный размер платформы – в пределах 80 × 45 см. Такая площадь подходит для большинства работ и обеспечивает хорошую мобильность и производительность агрегата. Глубина трамбовки, которую дает такой самодельный инструмент, составляет 15-20 см, что достаточно для работ в условиях дачи.

Чтобы сделать виброплиту, дополнительно для сборки нужно подготовить такие детали:

• Два коротких швеллера, которые привариваются к площадке. К ним впоследствии крепится двигатель.
• Эксцентрик (если предусмотрена такая конструкция).
• Крепежные болты с гайками.
• Полая труба для изготовления ручки. Она изгибается буквой «П». Высота ручки – 1-1,2 м.
• Эластичные резиновые подушки, через которые крепятся ручки и двигатель.
• Для удобства транспортировки вибрационной плиты предусматривается крепление под съемную ось, сделанную из трубы, с колесиками от старой тележки.

Все работы выполняются с использованием базовых слесарных инструментов (молотка, тисков), болгарки, сварочного аппарата.

Порядок сборки

Сборку выполняют не по точным чертежам, а реализуют принципиальную схему с поправкой на имеющиеся материалы и возможности.

Последовательность сборки:

• Подготовка плиты. После того как отрезана прямоугольная площадка, подгибают ее передний и задний край. Данный этап предотвратит зарывание плиты в грунт во время работы. От каждого края на расстоянии 10 см отмечают линию. По ней делают неглубокий надпил при помощи болгарки. Данный надпил позволит ровно подогнуть лист. Загибают края на 30 градусов молотком. Затем сварочным швом закрепляют пропил и фиксируют загибы.
• После этого можно крепить к плите посадочное место для электродвигателя. Для этого к металлической площадке приваривают два швеллера с выполненными заранее крепежными отверстиями для двигателя, эксцентрика (если нужно) ручки. При этом сварку необходимо выполнять максимально качественно.

Лист с загнутыми кромками и приваренными швеллерами

• После того как крепежное место приварено, к нему прикручивают электродвигатель, эксцентрик. Эксцентрик крепится без подкладок, а для бензинового или обычного электродвигателя можно изготовить отдельную площадку, которая крепится к швеллерам через эластичные прокладки. Можно предусмотреть вариант непосредственного крепления двигателя к швеллеру, но через прокладки. Так уменьшится вибрационная нагрузка на мотор, а если приподнять его над плитой, получится дополнительно оградить его от попадания камней, пыли и воды при увлажнении основания. Ручку тоже крепят через резиновые прокладки, чтобы при работе уменьшить передачу вибрации на руки.

Важно! Если изготавливается модель с эксцентриком, ременную передачу закрывают защитным кожухом. Для него тоже понадобится предусмотреть удобный способ крепления.

• Если планируется использовать виброплиту для утрамбовки асфальта, то нужно еще предусмотреть систему орошения. Для этого подойдет любая канистра с отверстиями наподобие лейки. Для нее придумывают временное крепление в передней части платформы. При этом важно рассчитать положение емкости так, чтобы вода не попадала на детали механизмов. Перед работой емкость крепится к агрегату, наполняется водой – можно приступать к трамбовке. Орошение основания под плитой препятствует прилипанию агрегата к асфальту.

Принципиальная схема виброплощадки с эксцентриком

Сборка конструкции с виброплощадкой заканчивается выставлением эксцентрика. Для этого снимают крышку и устанавливают дебаланс (груз) в нужное положение в соответствии со шкалой.

После сборки бензиновой трамбовки выполняют опытную настройку эксцентрика, выставив дебаланс так, чтобы амплитуда и вынуждающая колебания сила были оптимальными.

Один из вариантов конструкции самодельной виброплиты:

Чтобы инструмент прослужил долго, нужно содержать его в чистоте, не допускать перегревания мотора. В бензиновом моторе следует постоянно контролировать уровень масла, загрязнение воздушных фильтров, чистоту свеч.

Вконтакте

Facebook

Twitter

Google+

Средняя оценка оценок более 0 Поделиться ссылкой

Нужные товары

Всего более 200 товаров в каталоге

laminatepol.ru

Трамбовка и последствия ее отсутствия для тротуарной плитки

Качество и долговечность садовой дорожки, из тротуарной плитки на 90% зависит от соблюдения технологии и этапов подготовки грунта к укладке наземного покрытия. Главным условием для стабильной и долговечной эксплуатации тротуарной плитки является плотный, ровный и устойчивый грунт. Эти свойства необходимо создать искусственно, так как в обычных условиях плотность почвы недостаточная для укладки любых наземных покрытий, а также фундаментов и других конструкций. В процессе строительства уплотнению грунта уделяется повышенное внимание, т.к. от этого напрямую зависит качество и надежность покрытия. Если правилами пренебречь – оформленные плиткой дорожки и тротуары не прослужат долго и потребуется их заново укладывать.

Что будет, если недостаточно уплотнить грунт или вовсе пренебречь этим этапом?

Следует помнить, что грунт на любом участке земли – это не инертная субстанция, а система, состоящая из нескольких природных компонентов, таких как гумус, глинозем, песок, корневая система растений, а также влага. Последняя, в зависимости от сезона и уровня влажности в данной местности, может содержаться в грунте в том или ином количестве. Чем больше влаги в грунте, тем более он подвержен сезонным циклам замерзания и оттаивания. Расширение влаги внутри почвы при понижении температуры приводит к движению грунта, во время которого многие объекты, находящиеся на нем, меняют свое положение. Например, это можно часто видеть на строительных площадках при ошибках в расчетах по времени установки фундамента, когда весной он оказывается словно вытолкнутым из почвы наружу. Подобное явление может произойти и с тротуарной плиткой, если предварительно не уплотнить грунт перед укладкой. Недостаточно плотный грунт может привести к проваливанию фрагментов плитки, неровностям и другим дефектам кладки, из-за чего придется менять большой участок покрытия или вовсе начинать работу сначала.

Способы уплотнения грунта

Сегодня существуют основные способы трамбовки и уплотнения грунта:

• ручной;
• с помощью пневматической трамбовки;
• с использованием виброплиты.

В основе обоих способов лежит принцип нанесения множественных ударов с высокой частотой, в результате чего частицы грунта располагаются плотнее друг к другу, между ними исчезают пустоты. Целью уплотнения является придание грунту большей несущей способности, благодаря чему становится возможной установка подложки из бетона, песка или щебня, бордюра, а также непосредственно тротуарной плитки.

Ручной способ трамбовки грунта – наиболее легкий и выполняется с помощью плоского деревянного или металлического катка. Вручную лучше всего обрабатывать небольшие участки грунта, узкие и короткие садовые дорожки или площадку заднего двора перед укладкой плитки. Делается это с помощью веса тела, который переносится на каток. Необходимо запастись терпением, чтобы как следует уплотнить грунт.

Автоматизированный способ уплотнения грунта необходим на больших участках, где вручную справиться будет сложно. Для этого используются два основных инструмента: пневмотрамбовка и виброплита. Во время работы они наносят серию многочисленных ударов, передающихся с помощью двигателя на нижнюю плоскую платформу. В результате использования этих инструментов можно получить равномерный и плотный грунт, полностью готовый к укладке дренажа и наземного покрытия. Уплотнять почву необходимо после того, как был снят верхний слой и создана траншея для садовой дорожки.

xn—-7sbem0cdjcdbmcn5n.xn--p1ai

Виброплита своими руками | Строительный портал

Виброплита – это многофункциональный строительный инструмент, который помогает эффективно утрамбовать поверхности из мелкого и крупного грунта, асфальта или песка. Также виброплита незаменима для укладки тротуарной плитки и подготовки грунта во время возведения фундамента. Преимущества компактной виброплиты в домашних условиях заключаются в ее размере, он позволяет выполнять работы даже в самых труднодоступных участках, площадь которых делает невозможным использование промышленного катка для утрамбовки покрытия. Компактный и удобныйанрегат покупают или берут в аренду. Но, если работать виброплитой планируется часто, виброплита своими руками – это идеальный вариант.

Оглавление:

1. Принцип работы виброплит
2. Сфера применения виброплит
3. Общая характеристика виброплит по массе
4. Общая характеристика виброплит по остальным критериям
5. Полезные функциональные дополнения для виброплиты
6. Инструкция: виброплита делаем сами
7. Правила эксплуатации самодельной виброплиты с бензиновым двигателем

Принцип работы виброплит

Для лучшего понимая принципа работы виброплиты, следует рассмотреть ее общее устройство. Данный агрегат состоит из 4 основных частей:

• стальная или чугунная плита;
• вибратор;
• двигатель;
• рама.

Основой механизма является массивная плита, лежащая в его подножии. В центре этой плиты располагается вибратор, сверху двигатель. Двигатель сообщается с вибратором с помощью муфты и клиноременной передачи, через которые подает на него вращательные движения. Уже непосредственно в вибраторе эти движения преобразуются в колебательные. От вибратора колебание передается на плиту, а из плиты в грунт. Благодаря своей массе и этой вибрации механизм выполняет работу – утрамбовывает насыпные материалы разной толщины и плотности.

Виброплиты комплектуются основой из чугуна или стали, двигатели питаются от электричества, бензина или дизельного топлива. Различные модели имеют разную массу, вибрационный момент, мощность двигателя. Все это рассмотрено ниже.

Сфера применения виброплит

Основная сфера применения виброплит – строительство и ремонт разного уровня сложности, прокладка тротуаров и дорог, обустройство спортивных площадок и многое другое. Используют их как в промышленных целях, так и для частных домов. Уникальность данного механизма в его сравнительно небольшом размере и способности справляться в тех условиях, в которых обычный бульдозер не сможет выполнять свое назначение. К примеру, прокладка тротуара или садовой дорожки в частном доме.

С помощью виброплиты утрамбовывают бетон, асфальт, песок, гравий и обычную землю на газоне. Такая машина незаменима для прокладки дорог и тротуаров. Работа виброплитой осуществляется даже в траншеях и узких котлованах. Так как такая комплектация механизма позволяет ему двигаться задним ходом, это значительно упрощает работу на территории небольшой площади, где есть необходимость частых разворотов или преодоления препятствий.

Общая характеристика виброплит по массе

Показатель массы плиты является самым важным при выборе подходящей модели или при подборе деталей для изготовления виброплиты своими руками. Данный показатель определяет 70% продуктивности аппарата и его соответствия выполняемым работам. Модели виброплит по этому показателю делятся на 4 класса:

• Легкие –  с массой до 75 кг;
• Универсальные –  с массой от 75 до 90 кг;
• Среднетяжелые – с массой от 90 до 140 кг;
• Тяжелые – с массой от 140 кг.

Легкие модели оптимально подходят для работ по обустройству придомовых территорий, максимальный слой грунта для этих моделей – 15 см. Также эти модели применяют для укладки тротуарной плитки, укладки демпфирующих ковриков из полиуретана на дорожки.

Средние модели используют при частичном ремонте дорожного полотна из асфальта, укладки плитки на тротуар, ремонта дорожного полотна после замены лежащих под ними коммуникаций. Максимальный слой грунта для этих моделей –  25 см.

Среднетяжелые и тяжелые модели отлично справляются и с более серьезными задачами, к примеру – укладка слоев дорожного покрытия. С помощью вибромашин данной категории уплотняют обратную засыпку траншей и периметр фундамента малоэтажного дома. Максимальный слой грунта для этих моделей – 60 см. Ограничение веса вибромашины для укладки асфальта – 100 кг.

В подборе оптимального веса вибромашины следует уделить особое внимание мощности двигателя. Слабый мотор на тяжелой плите не даст ожидаемой продуктивности в работе. Такой механизм утонет в слое грунта и потребует дополнительных усилий от выполняющего работы человека. Особенно остро это несоответствие прослеживается у моделей из 3 и 4 категории. При изготовлении или покупке виброплиты следует просчитать данное соотношение. Пример несоответствия – плита весом 150-170 кг и двигатель мощностью 5-6 л.с. Пример идеального соотношения – на 100 кг 5 л.с.

Общая характеристика виброплит по остальным критериям

К дополнительным данным показателям относятся:

• вибрационное усилие;
• размер рабочей поверхности;
• мощность двигателя и тип потребляемого им топлива.

Данные параметры определяют плотность трамбовки, которую в итоге выдаст механизм, а также легкость в работе и управлении. Теперь более подробно:

• Вибрационное усилие – уровень мощности вибрации основания механизма. Для плотных грунтов и покрытий этот показатель подбирается максимально высоким. Так как слабые толчки не утрамбуют твердый грунт до нужной плотности.
• Размер рабочей поверхности – данный показатель определяет давление плиты на одну единицу обрабатываемой поверхности. У поверхности с небольшой площадью этот показатель будет ниже. Данная цифра не должна превышать значение 0,3. Вывод – чем меньше рабочая поверхность, тем выше КПД виброплиты. Наиболее высокий показатель имеют модели с чугунным основанием, у стальных основ данная цифра ниже.

• По типу потребляемого топлива виброплиты делятся на электрические, бензиновые и дизельные. Виброплита бензиновая практикующими специалистами признана самой удобной и востребованной. Двигатель для данного механизма имеет более низкую цену, если сравнивать с дизельным, а работает такая машина в любых условиях. Виброплита электрическая  стоимость имеет ниже, чем бензиновая или дизельная, при этом мощность и производительность на том же уровне. Недостаток заключается в необходимости доступа к электрическим сетям. Что касается дизельных моторов, то данные механизмы самые дорогие, но вот топливо для них дешевле, чем для моделей с бензиновым мотором. Недостаток дизельной плиты – высокий уровень шума.
• Мощность двигателя определяет способность виброплиты двигаться по вязкой поверхности и под уклоном. Чем выше данный показатель, тем легче машина двигается по поверхности. Мощный мотор сам тянет плиту вперед и не требует дополнительных усилий от работника, контролирующего утрамбовку. При низких показателях мощности плита зарывается в грунт, особенно проблематична работа под уклон. Исключение составляют модели из первого класса по весу, в которых мощность мотора и вес плиты соответствуют друг другу.

Полезные функциональные дополнения для виброплиты

Кроме основных показателей существуют некоторые дополнения к механизмам, которые облегчают использование виброплиты. Одно из таких полезных дополнений – наличие колес для транспортировки и складная ручка. В управлении и использовании данные функции бесполезны, но при транспортировке механизма значительно облегчают задачу.

• Одно из важных дополнений, без которых сложно выполнять уплотнение виброплитой асфальта – наличие системы орошения. Без этой функции машина прилипнет к асфальту и создаст множество неудобств.
• Дополнение, которое продлит срок службы виброплиты – наличие кожуха для ремня и муфты. Он должен прикрывать данные детали механизма полностью, чтобы защитить их от попадания грунта и частей утрамбовываемой поверхности.
• Реверсные виброплиты – машины с возможностью движения задним ходом. Данное дополнение также не обязано присутствовать, но значительно облегчит работу, в особенности, если речь идет о трамбовке на узких или небольших по площади поверхностях – траншеях, котлованах, небольших двориках или узких тротуарах.

Инструкция: виброплита делаем сами

Одним из самых главных доводов для изготовления виброплиты своими руками является значительная экономия средств. Самая недорогая, но надежная китайская модель обойдется примерно в 550 EUR, а стоимость самодельной машины не превысит цифру в 250 EUR. Кроме того, всегда приятно поработать головой и своими руками, чтобы облагородить собственный дом.

Процесс самостоятельного конструирования и изготовления виброплиты достаточно прост, так как данный механизм и сам по своей конструкции не отличается большой сложностью.

Виброплита, запчасти для ее сборки:

• двигатель – выбирается на свое усмотрение, к примеру, это может быть площадочный вибратор ИВ-98Е, работающий от сети 220 В, бензиновый вариант – трехтактный с одним цилиндром. Предпочтительная модель – Хонда;
• основа для площадки – листовой металл, толщиной 8 мм и размером 45х80;
• швеллер – 2 шт.;
• мягкие эластичные подушки, необходимы для закрепления ручки на виброплите  – 2 шт.;
• болты М10 для электрического мотора или М12 для бензинового;
• пластиковые колеса – 2 шт.;
• отрезок трубы;
• полая труба длиной около 1,2 м.

Собрав все необходимое, приступают к работе, при этом чертежи виброплиты делать не нужно:

• Работа с двигателем. С него снимают крышку, чтобы иметь возможность регулировки силы вибрации – актуально только для электрического мотора.
• На металлическом листе делают надрез болгаркой. Расстояние от края – 10 см, глубина – около 5 мм. Надрезы делаются в количестве двух штук с двух сторон симметрично.
• Загибают края по надрезам с помощью молотка, угол загиба – 20-30о. Это делается для предотвращения закапывания машины во время работы.
• Места надрезов заваривают и фиксируют положение торцов. Данная работа не бессмысленна, так как без сделанных предварительно надрезов загнуть металл до нужного угла будет весьма проблематично.
• Крепят на плите вибратор при помощи двух швеллеров. Их подгоняют таким образом, чтобы края не выступали за линию рабочей поверхности. В этом месте снова необходима сварка. Швеллеры приваривают очень хорошо, оптимальное положение линии сварки – поперек. Расстояние – 7-10 см друг от друга относительно центральной точки плиты и с учетом положения крепежных отверстий на двигателе.
• Болтами М10 или М12 крепят вибратор к металлу. Замеряют расстояние между крепежными отверстиями мотора, просверливают на таком же расстоянии отверстия на швеллерах, крепят мотор к основанию болтами.
• Эластичные подушки и труба необходимы для изготовления ручки виброплиты. Ручка крепится к основанию через эти подушки, чтобы гасить вибрацию при работе машины. Это очень важно, так как если не погасить вибрацию, плита начнет рваться из рук, а колебания окажут негативное влияние на суставы верхних конечностей.
• Для облегчения транспортировки плиты к ней приваривается обрезок трубы, на который крепятся колеса. Вес готовой машины составит около 60 кг, потому данная мера не будет лишней. Колеса крепятся так, чтобы их можно было легко монтировать и демонтировать.

Полезный совет по эксплуатации: для гашения вибраций при работе обматывают ручку веревкой и делают из нее петлю. Во время выполнения трамбовочных работ держатся не за саму ручку, а за эту петлю, чтобы не ощущать колебания от механизма.

Правила эксплуатации самодельной виброплиты с бензиновым двигателем

Для продления срока службы, виброплиты с бензиновым двигателем требуют выполнения некоторых правил их использования:

• Перед выполнением работ механизм необходимо просмотреть на наличие повреждений, проверить надежность всех креплений.
• Свечи в бензиновом двигателе необходимо периодически проверять и очищать от нагара.
• Регулярно проверять уровень масла в моторе и менять его. Количество рабочих часов между первой и второй заменой масла – 25, все последующие – 80-100. Менять масло лучше на разогретом моторе.
• Регулярно чистить воздушный фильтр мотора.
• Заправлять бензиновую виброплиту только при выключенном двигателе.
• Не использовать устройство на твердых поверхностях – бетоне или застывшем асфальте

strport.ru

Виброплита своими руками

20 ноября 2015

Просмотров: 6185

Виброплита — один из необходимых инструментов в строительных работах. Обычно используются покупные инструменты, но если виброплита своими руками сделана, то с ее помощью так же можно выравнивать поверхности.

Виброплита необходима для трамбовки грунта для изготовления дорог.

Принцип действия виброплит

Этот строительный инструмент используется для проведения вибротрамбовки различных сыпучих материалов: песка, грунта и т.д. Часто виброплиты применяются в строительных работах, для утрамбовки грунта под фундамент или укладку плитки.

В отличие от крупной техники, виброплита может применяться для работы на сложных участках благодаря небольшим размерам. Некоторые модели вибротрамбовки имеют задний ход. Эта функция позволяет использовать их даже в узких котлованах и траншеях.

Принцип работы виброплит прост. Основу составляет массивная платформа. На ней закреплен вибратор, соединенный с помощью муфты и передачи с двигателем.

Виды виброплит.

При включении двигателя он начинает создавать вращательные движения, которые затем преобразуются в колебательные с помощью вибратора. В свою очередь, колебательные движения передаются плите, а через нее — грунту или другому материалу для утрамбовки. Под действием инструмента, материал утрамбовывается, частицы заполняют все пустоты. В итоге поверхность выравнивается, а насыпь становится очень плотной.

Существует 3 основных вида машин для трамбовки, основное различие которых заключается в типе двигателя:

• дизельная;
• бензиновая;
• электрическая.

Для работы в частных владениях и на небольших стройках оптимальным вариантом считается электрическая. Из всех видов вибротрамбовки такой инструмент отличается самой низкой ценой. Технические характеристики в целом не хуже, чем у более дорогих инструментов.

Единственный недостаток — невозможность работать без источника питания, а потому площадь действия сильно зависит от длины шнура.

Средним по цене является инструмент с бензиновым двигателем. Дизельная вибротрамбовка имеет один важный недостаток: высокий уровень шума при работе. При этом дизельное топливо обходится дешевле, чем бензин.

Требования для работы инструмента

Схема устройства виброплиты.

Характеристики вибротрамбовки зависят от качества материала самой виброплиты. Для изготовления станины применяется сталь, а для плит устройства используются сталь или чугун.

Устройство, изготовленное с применением чугунной плиты, нужно выбирать внимательнее: если материал низкого качества, в процессе работы на нем могут появиться трещины.

Размер рабочей поверхности определяет давление плиты на обрабатываемую поверхность. Это, в свою очередь, определяет качество работы вибротрамбовки. Например, грунт лучше трамбовать при помощи виброплиты с меньшей площадью поверхности.

Для качественной работы инструмента важно вибрационное усилие. От этого показателя зависит плотность утрамбовки поверхности. Чем больше вибрационное усилие, тем лучше инструмент будет справляться со своей задачей. Для утрамбовки плотных поверхностей нужна виброплита с большим вибрационным усилием.

Например, для укладки плитки показатель виброусилия инструмента массой 75-90 кг не должен превышать 20 кН. В противном случае, плитку слишком сильно вдавит в грунт, в худшем случае появятся повреждения. Для укладки асфальта подойдет вибротрамбовка с показателем усилия выше 10 кН.

Принцип работы виброплиты.

Легкость передвижения плиты зависит от мощности двигателя. Если он достаточно мощный, то плита сама будет передвигаться. Если мощность плиты мала — возникнут затруднения при работе под уклон, инструмент начнет зарываться в грунт.

Но основное требование, которому должна отвечать и плита от производителя и изготовленная виброплита своими руками — это масса. От этого показателя будет зависеть максимальный слой утрамбовки и сфера применения инструмента.

В зависимости от массы инструменты для трамбовки подразделяют на 4 группы:

1. Легкие. Их масса не превышает 75 кг. Инструмент может утрамбовать поверхность на 15 см. Такие машины используются для укладки тротуарной плитки, полиуретановых ковриков, а также для ландшафтных работ.
2. Универсальные. Вес от 75 до 90 кг. Максимальный слой составляет 25 и более см, могут использоваться для ремонта дорог («ямочный» ремонт), и укладки дорожного покрытия.
3. Среднетяжелые. Вес может составлять от 90 до 140 кг. Максимальный уровень составляет уже 60 см. Сфера использование: укладка покрытия дорог, засыпка траншей.
4. Тяжелые. Вес — 140 кг и более. Используются для тех же целей, что и среднетяжелые.

При работе бывает полезной специальная система орошения рабочей плиты. Работа инструментов без такой системы будет затруднена: плита может прилипать к грунту, особенно часто такое наблюдается при укладке асфальта.

http:

Тяжелые и среднетяжелые плиты могут быть прямыми или реверсными. Прямые имеют возможность двигаться только вперед. Реверсные предполагают возможность заднего хода, что позволит существенно сократить время работы, при необходимости утрамбовать участок еще раз, не надо будет разворачивать инструмент.

Материалы и инструменты для сборки виброплиты

Собранная вибротрамбовка своими руками позволяет, в первую очередь, сэкономить собственные средства.

Конструкция самодельной виброплиты довольно проста, поэтому ее вполне можно собрать своими руками.

Для изготовления плиты понадобится двигатель, который будет обеспечивать вибрацию. Из всех компонентов, составляющих инструмент, этот самый затратный. Вполне подойдут площадные вибраторы, работающие от бытовой сети. Можно выбрать модель, работающую от сети 220 В, такими являются, например, ИВ-99Е или ИВ-98Е.

В продаже имеются модели используемые 380 В. Такой двигатель тоже подойдет для изготовления машины, но на участке трехфазное питание провести сложно, поэтому использовать его не рекомендуется.

Устройство двигателя на виброплиту.

Бензиновые двигатели тоже можно использовать, например, трехтактный с одним цилиндром от Honda. Вполне подойдет и двигатель, от старой, или уже не используемой бензопилы. В качестве электропривода можно применить двигатель от сверлильного станка.

Следующий шаг — найти материал для рабочей платформы. Вполне подойдет стальной лист, толщина которого должна составлять не меньше 0,8 см, вес — не меньше 60 кг. Размер листа должен быть 80х45 см. На поверхности листа не должно быть никаких неровностей. Если все основные детали найдены, можно собрать дополнительные:

• пластиковые колеса от тележки — 2 шт.;
• болты М10;
• болты М12;
• швеллеры — 2 шт.;
• эластичные подушки для рукояти — 2 шт.;
• отрезки трубы;
• полая труба — 1,2 м;

Для работы потребуются инструменты:

• молоток;
• слесарные инструменты;
• болгарка;
• сварка.

http:

После подготовки всех материалов и инструментов можно приступать к сборке устройства.

Этапы сборки виброплиты

Конструкция вибротрамбовки достаточно проста, поэтому собрать ее можно не подготавливая предварительно чертежи узлов и компонентов.

С двигателя нужно снять крышку, чтобы отрегулировать силу вибрации.

Края плиты немного загибаются внутрь. За 10 см до края нужно сделать надрезы по 0,5 см и с помощью молотка загнуть на 20-30 градусов. Места, где были сделаны надрезы, защитить сварочным швом. Эта простая мера не позволит плите зарываться в грунт при работе.

Далее нужно приварить швеллера так, чтобы они не выходили за края поверхности. Правильное расположение определяется в зависимости от центра рабочей поверхности и расположения двигателя. Швеллера нужно приварить качественно, лучше с помощью поперечных линий.

http:

Далее закрепляют двигатель. Для этого в швеллерах делаются отверстия. Двигатель устанавливается при помощи уровня, закрепляется болтами М10 (если двигатель бензиновый, то М12). Для создания вибрации в устройстве привода применяется эксцентрик.

Эластичные подушки нужно устанавливать у основания плиты, где закрепляется рукоятка управления. Это поможет погасить вибрацию, инструмент из рук вырываться не будет. Затем привариваются колеса и полая труба, чтобы облегчить транспортировку инструмента.

На этом сборка вибротрамбовки считается завершенной.

Советы по использованию самодельной виброплиты

Несколько простых советов от мастеров позволят эффективнее использовать самодельный инструмент.

Чтобы не ощущать вибрацию при работе с самодельным инструментом, делается несколько веревочных петель, за которые держатся в процессе работы.

Самодельная виброплита позволит утрамбовать поверхность на 10 см, проводить ландшафтные работы или укладку дорожной плитки.

Для повышения эффективности инструмента можно сделать своеобразную систему орошения: в передней части прикрепить шланг и бак с водой. Тогда поверхность будет смачиваться, что значительно упростит утрамбовывание.

После того как инструмент полностью собран, нужно провести проверку. Крепления должны быть прочными, без дефектов. Только в этом случае можно включать виброплиту и проводить испытания.

http:

Самодельная плита может прослужить достаточно долго, но только в случае, если будут соблюдены условия хранения. Виброплита должна находиться в чистом месте, чтобы поверхность не загрязнялась. Перед использованием инструмент нужно проверять, настраивать и регулировать.

Самодельная плита с бензиновым двигателем нуждается в более тщательном уходе: нужно регулярно проверять состояние свечей и масла, заменять фильтры. Масло заменяется сначала через 25 часов работы инструмента. В дальнейшем — через 80-100 рабочих часов. Замена должна происходить при разогретом выключенном двигателе.

Похожие статьи

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

Похожие статьи

masterinstrumenta.ru
