Индукционный метод поиска. Способы подключения генератора при поиске трассы КЛ :: Ангстрем

В продолжении статьи: "Индукционный метод поиска. Общий принцип. Обследование местности." мы подробно рассмотрели наиболее часто используемые способы подключения генератора к коммуникациям при поиске трассы кабельной линии.

Подключение генератора по схеме «жила — земля»

При этом способе подключения конец неповрежденной жилы кабеля присоединяют к одной из выходных клемм генератора. Вторую клемму генератора соединяют с заземлителем, которым может служить: специальный заземляющий наконечник (металлический стержень длиной 0,5 м. с подключенным к нему проводом), вбитый в землю на расстоянии 8-15 м. от кабеля, водопроводная сеть или металлическая опора линии электропередачи. Второй конец неповрежденной жилы также заземляют. На рисунке приведена схема подключения «неповрежденная жила — земля»

Непосредственное подключение генератора по схеме "неповрежденная жила - земля"

Выходной ток генератора протекает в основном через присоеди­ненную неповрежденную жилу кабельной линии и замыкается через землю. Вокруг кабеля возникает поле, интенсивность кото­рого слабо зависит от удаления от начала кабеля. Это поле можно прослушивать на протяжении всей линии и тем самым определять ее местонахождение. Однако некоторая часть обратного тока мо­жет протекать не через землю, а через броню или экран кабеля. Это приводит к некоторому общему ослаблению интенсивности поля. Причина ослабления поля в том, что направления токов в жиле и оболочке кабельной линии противоположны и поля от них частично компенсируются. Кроме того, происходит постепенное ослабление интенсивности поля вдоль кабельной линии. Это обусловлено емкостным током, величина которого уменьшается при удалении от начала кабеля. На рисунке показана интенсивность магнитного поля над кабелем при подключении генератора по схе­ме «неповрежденная жила — земля».

Интенсивность магнитного поля над кабелем при подключении генератора по схеме "неповрежденная жила-земля"

Подключение генератора по схеме «жила — броня»

При этом способе неповрежденную жилу подключают к одной из выходных клемм генератора, а другую клемму соединяют с броней (экраном) кабельной линии. На другом конце кабельной линии неповрежденную жилу также соединяют с броней (экраном) кабельной линии. Подключение генератора к кабельной линии по схеме «неповрежденная жила — броня»

Непосредственное подключение генератора по схеме «неповрежденная жила — броня»

Выходной ток генератора протекает по неповрежденной жиле и возвращается по броне (экрану) кабеля. Токи в жиле и броне про­текают в противоположных направлениях, поэтому интенсив­ность результирующего магнитного поля вокруг кабеля уменьша­ется.

Непосредственное подключение генератора с использованием неповрежденной жилы и брони удобно использовать для опреде­ления местоположения кабельной линии на местности. В случае полного обрыва кабеля или короткого замыкания (между жилами или между жилами и броней) в кабеле все соединения на противо­положном конце кабеля не имеют смысла.

Подключение генератора к работающей кабельной линии через фильтр присоединения

Поиск трассы кабеля активным методом (с использованием гене­ратора) возможен не только для обесточенного кабеля, но и для ка­беля находящегося под нагрузкой, без отключения от питающего напряжения. Это становится возможным из-за большой разницы между рабочей частотой кабеля и частотой поискового генерато­ра (обычно более 1кГц). Для реализации указанных возможностей индукционный генератор подключают к работающей кабельной линии через так называемый фильтр присоединения.

Схема подключения генератора к кабельной линии через фильтр присоединения показана на рисунке:

Подключение генератора через фильтр присоединения

Амплитудно-частотная характеристика фильтра присоединения показана на следующем рисунке. Из этого рисунка видно, что фильтр присое­динения представляет собой фильтр верхних частот. Он свободно пропускает в кабельную линию ток от индукционного генератора и предотвращает попадание рабочего напряжения кабеля на гене­ратор.

Амплитудно-частотная характеристика фильтра присоединения

После подключения к работающей кабельной линии индукцион­ного генератора в ней протекают одновременно токи двух частот: 50 Гц и рабочей частоты генератора, например 9796 Гц. Принимая индукционным приемником сигналы на частоте 9796 кГц, можно определить точное местонахождение трассы работающей кабельной линии, в том числе при наличии других работающих кабельных линий.

Индуктивная связь генератора с кабельной линией или металлическим трубопроводом

Индуктивная связь используется в тех случаях, когда необходимо исследовать определенную местность на наличие кабельных ли­ний, металлических трубопроводов или иных электропроводных коммуникаций, например перед проведением земляных работ, или когда невозможно непосредственно подключить генератор к коммуникации.

Сигнал в коммуникации наводится с помощью подключенной к выходу генератора индукционной катушки (рамки). Индукцион­ную катушку, подключенную к генератору, располагают на поверх­ности земли над предполагаемым местом нахождения кабельной линии или иной коммуникации. Принцип индуктивной связи ге­нератора с кабельной линией показан на рисунке:

Принцип индуктивной связи генератора с кабельной линией

Выходной ток генератора протекает по виткам индукционной рамки и вызывает появление магнитного поля, проходящего через окно рамки. Это поле проникает через землю и охватывает кабель­ную линию или трубопровод. В кабеле или трубопроводе начинает протекать индуцированный ток. Этот ток в свою очередь вызыва­ет появление магнитного поля, которое опоясывает кабель (тру­бопровод) и может быть принято индукционным приемником. Таким образом, появляется возможность обнаружить кабельную линию (трубопровод) без непосредственного подключения к ним генератора.

Рассмотрим некоторые особенности определения местонахожде­ния кабельных линий или металлических трубопроводов при ин­дуктивной связи с ними генератора звуковых частот. На рисунке ниже изображено положение рамки, при котором эффективность ин­дуктивной связи генератора с кабельной линией будет наиболь­шей. Методика определения местонахождения кабельной линии или трубопровода при индуктивной связи с ними генератора зву­ковых частот поясняется на рисунке:

Определение местонахождения кабельной линии или металлического трубопровода при индуктивной связи с генератором

Согласно рисунку можно рекомендовать следующую методику определения местонахождения кабельной линии или трубопрово­да:

  • Расположить индукционный приемник на местности в зоне предполагаемого местонахождения кабельной линии или трубо­провода. Поисковая катушка должна находиться в центре обсле­дуемой зоны.
  • К выходу генератора, имеющего автономное питание, под­ключить индукционную рамку.
  • Исключить возможность прямой связи индукционной рамки генератора с индукционным приемником. Для этого от­нести генератор от приемника на расстояние не менее 15 метров. Установить плоскость индукционной рамки генератора перпенди­кулярно поверхности земли по направлению на приемник.
  • С включенным генератором начать обход местности во­круг приемника по окружности, сохраняя ориентировку плоско­сти рамки генератора перпендикулярно поверхности земли и по направлению на приемник.
  • При пересечении места прохождения кабельной линии или металлического трубопровода приемником будет зафиксирован максимальный сигнал. Отметить указанное местонахождение ге­нератора и продолжать обход местности до завершения окружно­сти. Отметить другое место пересечения трассы на местности.
  • Обойти указанную местность еще раз и проверить найден­ные ранее точки пересечения.
  • Расположить генератор непосредственно над обнаружен­ной кабельной линией и определить точное место прохождения трассы, проходя с приемником по обследуемой местности, от од­ной отмеченной точки до другой.

Статья подготовлена специалистами отдела инноваций © ООО «АНГСТРЕМ»

angstremip.ru

Кабельный тестер-трассоискатель Mastech MS6812 и его доработка

Здравствуйте. В своём сегодняшнем обзоре я расскажу о кабельном тестере-трассоискателе Mastech MS6812. С его помощью можно отследить как проложен провод, искать повреждения в автопроводке, в сетевой проводке, телефонных и компьютерных сетях, а также проверить состояние, целостность и полярность телефонных линий. В конце обзора вас ждёт доработка трассоискателя, для получения на выходе передатчика двухтонального сигнала, что намного облегчает поиск. Если вам это интересно, то добро пожаловать под кат.

Заказ был сделан 6 декабря. 11 декабря магазин выслал товар почтой Швеции и 17 января я забрал из отделения связи — вот такой пакет:

Пакет

Mastech MS6812 поставляется в красочной картонной коробке:

На обратной стороне которой — нанесены технические характеристики тестера:

Сам тестер упакован в удобную сумочку из плотной ткани на застёжке-молнии:

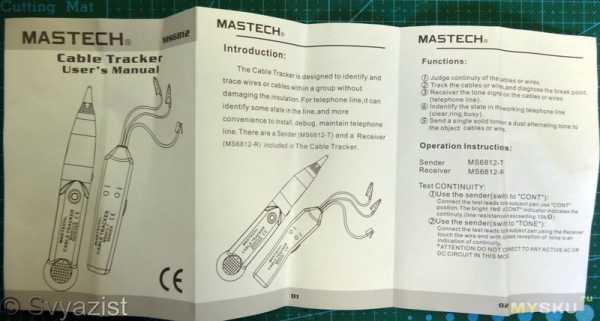

В комплект, помимо тестера входит инструкция на английском языке:

Инструкция

Вот ссылка на инструкцию на русском языке.

И, прежде чем мы перейдём к рассмотрению устройства тестера – его краткие технические характеристики:

Характеристики
Бесконтактный трассоискатель состоит из передатчика и приемника сигнала
Прослеживание трассы прокладки кабеля
Нахождение провода
Тестирование отсутствия обрыва
Обнаружение места обрыва
Телефонная линия: определение полярности, целостности линии, состояния линии (свободно, занято, вызов)
Посылка простого однотонального сигнала по проводам
Генерируемая частота: 1,5 кГц
Диапазон частоты приемника: 100 Гц … 300 кГц
Питание: батарея — 2 шт. х 9 В тип 6F22
Комплект поставки: приемник, передатчик, комплект батарей, мягкий чехол, инструкция по эксплуатации
Размеры передатчика: 145 х 35 х 25 мм
Размеры приемника: 238 х 43 х 26 мм
Масса передатчика: 87 г
Масса приемника: 71 г
Масса комплекта с упаковкой: 410 г

Приёмник:

На верхнем конце приёмника расположена антенна, которой нужно вести вдоль провода, кабеля или жгута.

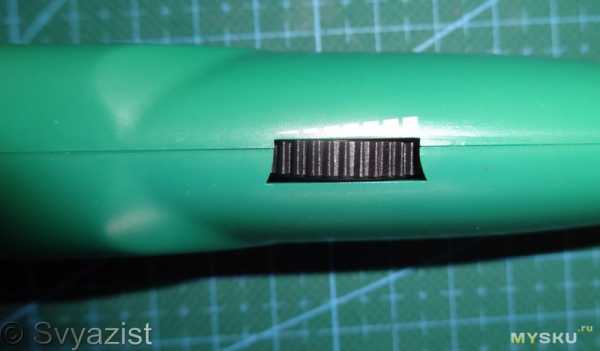

На боковой стороне приёмника расположен регулятор громкости:

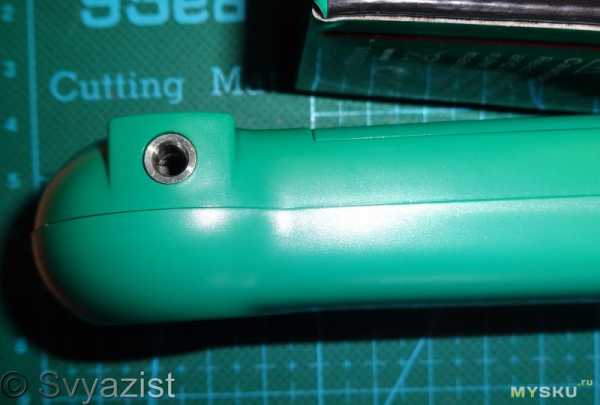

И стандартный разъём 3,5 для подключения наушников, что особенно удобно в шумных помещениях:

С верхней стороны приёмника расположены динамик и кнопка включения:

Кнопка без фиксации. Приёмник работает пока удерживается кнопка.

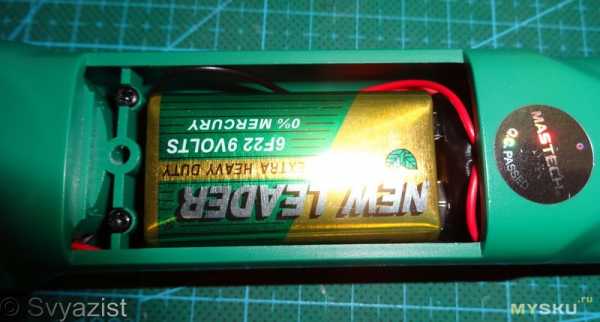

С нижней стороны находится отсек для батарейки типа «Крона». Для доступа к батарейке следует открутить саморез фиксирующий крышку батарейного отсека:

Батарейка входит в комплект.

Вскроем приёмник.

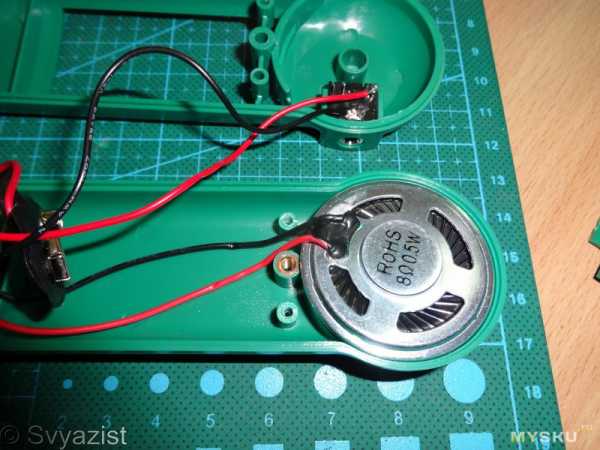

Динамик:

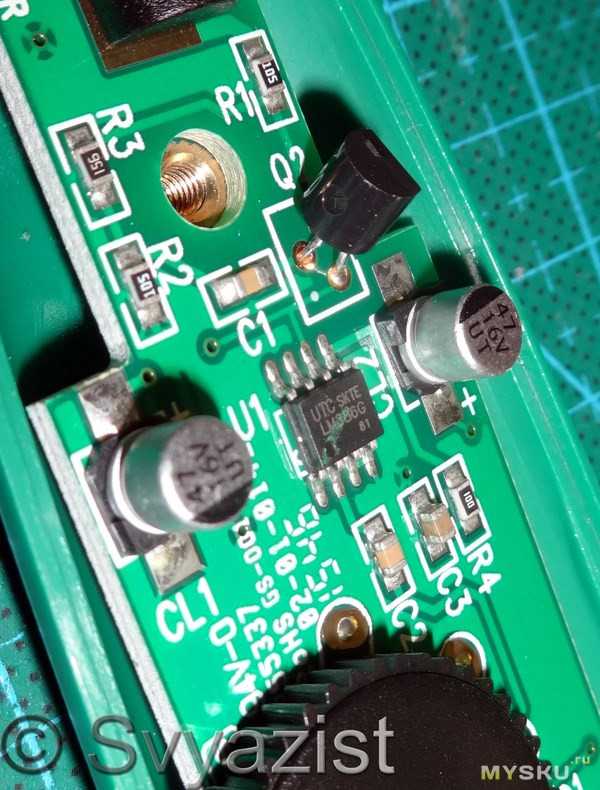

Плата приёмника:

Приёмник собран на базе УНЧ LM386:

Плата с обратной стороны:

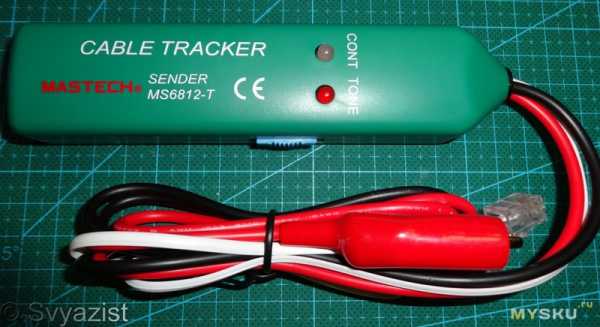

Перейдём к передатчику:

Сверху на передатчике находится два светодиода.

«CONT», с изменяемым цветом – служит для проверки полярности, целостности и состояния (занята/свободна/вызов) телефонной линии. Это подробно написано в инструкции на тестер.

«TONE» — мигающий светодиод, индицирующий включённый режим TONE, при котором в проверяемый провод или линию подаётся тональный сигнал генератора, который принимает приёмник.

С нижней стороны передатчика находится батарейный отсек:

Питается передатчик, также, как и приёмник — от батарейки типа «Крона». Только в передатчике пришла севшая батарейка, которая потребовала замены, что странно. При замере потребления передатчика в положении переключателя «OFF» — потребление полностью отсутствует.

На боковой стороне находится переключатель «СONT» — «OFF» — «TONE». Соответственно, он переключает режимы работы передатчика: проверка телефонной линии/выключено/генератор.

Выходами передатчика являются два «крокодила» подключаемые к исследуемой линии или разъём RJ-11, который позволяет подключать передатчик к телефонным розеткам, а при наличии переходников – к плинтам и прочему. Например, можно использовать переходники от телефонной трубки связиста, которую я здесь рассматривал.

Вскроем передатчик:

Передатчик устроен на базе HEF4069UBT, состоящем из шести элементов «НЕ», или инверторов:

И, как вы можете видеть – на плате, помимо переключателя режима работы, находится ещё один переключатель. Это дискретный переключатель громкости.

В интернете нашлась схема тестера:

Для доработки – нас интересует передатчик, названный на схеме генератором. Там указана другая микросхема, но это просто аналог. Русский аналог – это К561ЛН2. Поэтому разницы нет никакой.

Элементы DA 1.1 и DA 1.2 – это генератор длительности тона;

DA 1.3 и DA 1.4 – выходной каскад;

DA 1.5 и DA 1.6 – генератор тона.

Для доработки тестера в двухтональный, достаточно соединить катод светодиода «TONE» с DA 1.1:

Теперь при вот таком положении переключателя, который не выведен наружу:

Мы имеем двухтональный генератор, при переключении переключателя – однотональный. При желании можно, найдя подходящий ползунок, вывести переключатель наружу. Но я не стал этого делать, так как двухтональный сигнал намного легче идентифицируется и более удобен в работе.

Кратко о том, как пользоваться генератором. Подключаем крокодилы передатчика к проверяемой паре, если нужно проверить один провод – подключаем красный крокодил к проводу, а чёрный – к земле (в автомобиле – к массе) при этом провода должны быть обесточены.

Затем, в зависимости от того, что нам требуется найти концы или обрыв, идём к окончанию провода, включаем приёмник и проводя антенной над проводами, по сигналу генератора находим нужные. Для поиска обрыва – ведём антенной вдоль трассы прохождения провода и смотрим, когда пропадёт сигнал генератора.

Также можно искать скрытую проводку 220 вольт. Для этого даже не нужно обесточивать проводку и использовать передатчик. Достаточно приёмника. Проводка довольно точно определяется по фону переменного тока 50 Герц.

Ну и о наводках на соседние провода. Вот тут двухтональный генератор – показал себя просто отлично. Приведу пример. Недавно нужно было выдать номер на старую, давно неиспользуемую розетку в многоэтажном здании. Документации никакой не сохранилось. Пара на розетку уходит с плинтов вот в таком пуке кабелей:

И найти пару традиционным методом занимает довольно много времени, ещё и у телефонной розетки нужно найти и обычную розетку для подключения генератора.

Телефонные кабели идут по зданию, на этажи, в общей куче с электрическими кабелями, сигнализацией, и сетями передачи данных.

Подключаем передатчик к телефонной розетке, и проводим антенной приёмника над плинтами. Плинт был найден моментально. Медленно проводим антенной над парами плинта и находим искомую пару. Все поиски, вместе с беганьем по этажам, для подключения передатчика, заняли пять минут.

Спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

ТРАССОИСКАТЕЛЬ





   При всех строительно-монтажных работах необходимо точно знать расположение трасс различных трубопроводов и кабельных линий. Для выявления трасс подземных коммуникаций иногда приходится прибегать к разрытию грунта. Это вызывает удорожание работ, а иногда приводит к повреждению самих коммуникаций. Мной изготовлен прибор, позволяющий производить определение трасс различных металлических трубопроводов и кабелей при закладке их на глубину до 10 м. Длина исследуемого участка достигает 3 км. Погрешность определения трассы трубопровода при закладке на глубине 2 м, не превышает 10 см. Он может быть использован для определения трасс трубопроводов и кабелей, заложенных под водой. Принцип работы трассоискателя основан на обнаружении переменного электромагнитного поля, которое искусственно создается вокруг исследуемого кабеля или трубопровода. Для этого генератор звуковой частоты подключается к исследуемому трубопроводу или кабелю и заземляющему штырю. Обнаружение электромагнитного поля на всем протяжении трассы производится с помощью портативного приемника, снабженного ферритовой антенной, обладающей ярко выраженной направленностью. Катушка магнитной антенны с конденсатором образует резонансный контур, настроенный на частоту звукового генератора 1000 Гц. Напряжение звуковой частоты, наведенное в контуре полем трубопровода, поступает в усилитель, к выходу которого подключены головные телефоны. При желании можно использовать и визуальный индикатор - микроамперметр. Для питания генератора используется сетевой блок или аккумуляторная батарея 12 Вольт. Приемное устройство питается от двух элементов А4.


   Описание схемы трассоискателя. На рис. 1 схема тонального генератора. RC-генератор собран на транзисторе Т1 и работает в диапазоне 959 – 1100 Гц. Плавная регулировка частоты осуществляется переменным резистором R 5. В коллекторную цепь транзистора Т 2, который служит для согласования генератора Т1 с фазоинвертором Т3 с помощью выключателя Вк1 могут подключаться контакты реле Р1 предназначенного для манипуляции колебаниями генератора Т1 с частотой 2-3 Гц. Такая манипуляция необходима для четкого выделения сигналов в приемном устройстве при наличии помех и наводок от подземных кабелей и воздушных цепей переменного тока. Частота манипуляции определяется ёмкостью конденсатора С7. Предоконечный и оконечный каскады выполнены по двухтактной схеме. Вторичная обмотка выходного трансформатора Тр3 имеет несколько выходов. Это позволяет подключать к выходу различную нагрузку, которая может встретится на практике. При работе с кабельными линиями требуется подключение более высокого напряжения 120-250 Вольт. На Рис.2 изображена схема сетевого блока питания со стабилизацией выходного напряжения 12В.


   Принципиальная схема приемного устройства с магнитной антенной - Рис 3. Оно содержит колебательный контур L1 C1. Напряжение звуковой частоты, наведенное в контуре L1 C1 через конденсатор С2 поступает на базу транзистора Т1 и далее усиливается последующими каскадами на транзисторах Т2 и Т3. Транзистор Т3 нагружен на головные телефоны. Не смотря на простоту схемы, приемник обладает достаточно большой чувствительностью. Конструкция и детали трассоискателя. Генератор собран в корпусе и из деталей имеющегося усилителя низкой частоты, переделанного по схеме рис.1,2 . На переднюю панель выведены ручки регулятора частоты R5, и регулятора выходного напряжения R10. Выключатели Вк1 и Вк2 – обычные тумблеры. В качестве трансформатора Тр1 можно использовать межкаскадный трансформатор от старых транзисторных приемников "Атмосфера”, "Спидола” и пр. Он собран из пластин Ш12, толщина пакета 25мм, первичная обмотка 550 витков провода ПЭЛ 0.23, вторичная – 2 х100 витков провода ПЭЛ 0.74. Трансформатор Тр2 собран на таком же сердечнике. Его первичная обмотка содержит 2 х110 витков провода ПЭЛ 0.74, - вторичная 2 х 19 витков провода ПЭЛ 0.8. Трансформатор Тр3 собран на сердечнике Ш-32, толщина пакета 40 мм; первичная обмотка содержит 2 х 36 витков провода ПЭЛ 0.84; вторичная обмотка 0-30 содержит 80 витков; 30-120 - 240 витков; 120-250 – 245 витков провода 0.8. Иногда в качестве Т3 мной использовался силовой трансформатор 220 х 12+12 В. При этом вторичная обмотка 12+12 В включалась как первичная, а первичная как выходная 0 – 127 - 220. Транзисторы Т4-Т7 и Т8, должны быть установлены на радиаторы. Реле Р1 типа РСМ3.

   Монтаж усилителя приемного устройства трассоискателя сделан на печатной плате которая вместе с элементами питания А4 и выключателем Вк1 закреплена в коробке из пластика. В качестве штанги приемного устройства мной приспособлена лыжная палка нижняя часть которой обрезана по росту для удобства пользования. В верхней части ниже ручки крепится коробка с усилителем. В нижней части перпендикулярно штанге крепится пластиковая трубка с ферритовой антенной. Ферритовая антенна состоит из ферритового сердечника Ф-600 размером 140х8 мм. Антенная катушка разбита на 9 секций по 200 витков в каждой провода ПЭШО 0.17 индуктивность ее 165 мГн
Налаживание генератора удобно производить с помощью осциллографа. Перед включением нагрузить выходную обмотку Тр3 на лампочку 220 В х 40 Вт. Проверить осциллографом или головными телефонами через конденсатор 0.5 прохождение звукового сигнала от первого до выходного каскада. Резистором Р5 установить по частотомеру частоту 1000 Гц. Вращая резистор Р10 проверить по свечению лампочки регулировку уровня выходного сигнала. Настройку приемника следует начинать с настройки контура L1C1 на заданную резонансную частоту. Проще всего это сделать с помощью звукового генератора и указателя уровня. Подстройку контура можно производить изменением емкости конденсатора С1 или перемещением секций обмоток Катушки L1.


   Исходным пунктом для начала поиска трассы должно быть место, где возможно соединение генератора с трубопроводом или кабелем. Провод, соединяющий генератор с трубопроводом должен быть как можно короче и имел сечение не менее 1,5-2 мм. Заземляющий штырь вбивается в землю в непосредственной близости от генератора на глубину не менее 30-50 см. Место, где вбит штырь, должно быть в стороне от пролегающей трассы на 5-10 м. С помощью приемника, обнаружив зону наибольшей слышимости сигнала, уточняют зону направления трассы, поворачивая магнитную антенну в горизонтальной плоскости. При этом следует сохранять постоянную высоту антенны над уровнем почвы. Наибольшая громкость сигнала получается, когда ось антенны направлена перпендикулярно направлению трассы. Четкий максимум сигнала получается, если антенна направлена точно над линией трассы. Если трасса имеет обрыв, то в этом месте и далее сигнал будет отсутствовать. Подземные силовые кабели, находящиеся под напряжением, могут быть обнаружены с помощью одного только приемного устройства, так как вокруг них имеется значительное электромагнитное переменное поле. При поиске трасс обесточенных подземных кабелей, генератор трассоискателя подключается к одной из жил кабеля. В этом случае обмотка выходного трансформатора подключается полностью, чтобы получить максимальный уровень сигнала. Место заземления или обрыва кабеля обнаруживается по пропаданию сигнала в телефонах приемного устройства, когда оператор будет находиться над точкой повреждения кабеля. Мной было изготовлено 6 подобных устройств. Все они показали отличные результаты при эксплуатации, в некоторых случаях, даже не производилась настройка трассоискателя.

   Форум по измерительным приборам

   Обсудить статью ТРАССОИСКАТЕЛЬ


ПРОГРАММАТОР ДЛЯ PIC

     Схема простейшего программатора с питанием от компьютера для прошивки контроллеров семейства pic.


ОДНОПЕРЕХОДНЫЙ ТРАНЗИСТОР

     Что такое однопереходный транзистор - обозначение на схемах, возможная замена и их использование в радиоустройствах.









radioskot.ru

Комплект IntelliTone Pro 200 LAN Toner and Network Cable Probe Kit

Только устройства IntelliTone™ Pro Toners and Probe представляют собой мощную комбинацию цифровых и аналоговых технологий для решения общих проблем инфраструктуры, которые возникают во время монтажа, обслуживания и изменения сети.

Цифровое и аналоговое генерирование тона в одном приборе.
Современные сети более многообразны чем когда-либо. Во многих зданиях переплетена проводка для телефонии, систем безопасности и сигнализации, коаксиальный кабель и витая пара для данных. Проверка правильности прокладки и заделки этого разнообразного набора типов кабелей требует инструментов, оптимизированных для различных частот, типов разъемов и рабочих окружений. До сегодняшнего дня не существовало инструмента, совмещавшего необходимые технологии для работы со всеми типами медных носителей во всех рабочих окружениях. IntelliTone Pro меняет положение дел, объединяя методы ультрасовременной цифровой и аналоговой передачи сигналов для определения местонахождения и проверки практически любого медного кабеля, независимо от сферы его применения или среды.

Когда использовать цифровой режим?
Кодированный цифровой сигнал IntelliTone Pro следует использовать преимущественно в высококачественных кабельных системах (Cat 5e/6/6a) и в действующих сетевых средах. Он подается на высокой частоте для совпадения с более высокой частотой данных кабельной системы. Это позволяет тоновому сигналу подавлять параллельные сигналы и низкие частоты коммутаторов Ethernet. Это позволяет специалистам по обслуживанию кабельных сетей быстро выявить нужный кабель при установке или устранении неисправностей.

Цифровой тоновый сигнал также полезен, так как он отображает схему соединения кабелей и проводит проверку на обрывы, замыкания и несоответствия при локализации кабеля. Датчик IntelliTone Pro 200 имеет порт ввода RJ45 и функцию CableMap (схема соединения), что позволяет выполнить подключение непосредственно к коммутационной панели или к настенной розетке. Этот тест схемы соединения обеспечивает двойную выгоду. Во-первых, он исключает необходимость использования тонального генератора для проверки схемы соединения. А во-вторых, предоставляет 100% подтверждение того, что обнаружен правильный кабель.

Когда использовать аналоговый режим?
Генератор аналогового тонального сигнала SmartTone IntelliTone Pro может быть использован в телефонных кабельных системах (Cat 3 и ниже), а также в коаксиальных системах, системах охраны/тревоги и оповещения. Данные кабели оптимизированы для передачи на низких частотах и поэтому более легко изолируются при помощи тонального сигнала низкой частоты. Аналоговый тональный сигнал также используется в местностях с относительно небольшими помехами электронных устройств. В окружениях с большими помехами цифровой сигнал является более предпочтительным.

Генератор аналогового тонального сигнала SmartTone исключает ошибки при локализации индивидуальных витых пар во время установки. Генератор аналогового тонального сигнала SmartTone изменяет «шумы» каждый раз при замыкании тестируемой пары. Таким образом телекоммуникационные специалисты имеют возможность четкой идентификации индивидуальной витой пары перед монтажом на контактные колодки или разъемы, а также при диагностике проблем передачи голоса.
