Виды коробок передач автомобилей и их отличия

Одним из ключевых агрегатов любого автомобиля является коробка переключения передач (КПП). Выбор типа КПП зависит от многих факторов. Различные виды коробок передач имеют как свои достоинства, таки и недостатки. На автомобилях используют четыре основных вида КПП. Это механика, классический автомат, роботизированная коробка или робот, а также вариатор.

Основное предназначение любой автомобильной коробки переключения передач является изменение крутящего момента, передаваемого от двигателя к колесам, изменение скорости движения и изменение направления движения (вперед/назад). Некоторые типы коробок предусматривают также отключение двигателя от колес, в других КПП эту роль выполняет дополнительный узел, называемый «сцепление».

Механические КПП

Механические КПП предназначены для ручного переключения передач. По принципу действия это многоступенчатый цилиндрический редуктор. В новых легковых автомобилях чаще всего используют 5 и 6 ступенчатую коробку, а в автоклассике применялись 4-ступенчатые.

Ступенчатая система переключения передач подразумевает конкретный коэффициент передачи для каждой пары шестеренок. Вычисляется передаточное число как соотношение количества зубьев на ведущей и ведомой шестеренке. Для первой передачи это соотношение самое большое. Это означает, что ведущая шестеренка самая маленькая, а ведомая – самая большая.

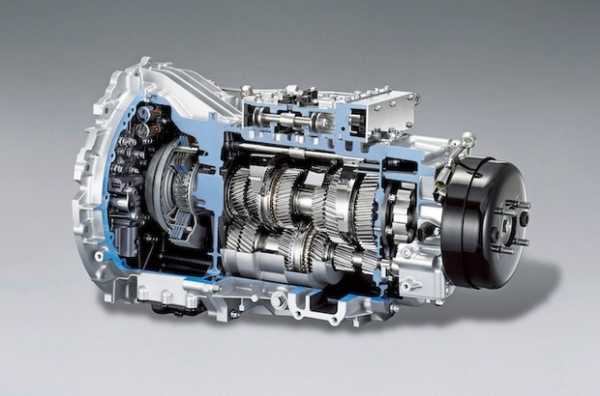

Механические коробки бывают двух вальные и трех вальные. Трех вальные используются, как правило, на более мощных легковых автомобилях, грузовиках и спецтехнике. Двух вальные часто устанавливают на автомобили с передним приводом.

Многим автомобилистам знаком особый звук, который издает автомобиль при движении на задней передаче. Его не спутаешь ни с чем и он похож практически у всех автомобилей. Происходит это потому, что зубья на передних и задней передаче разные. На задней передаче используются шестеренки с прямыми зубьями. Это дает возможность передавать больший крутящий момент, но расплачиваться приходится повышенным шумом. На передних передачах используются косозубые шестеренки – они работают более тихо, так как сцепление зубьев происходит постепенно, однако их КПД меньше.

Коробка автомат

Автоматическая коробка, в ее классическом понимании, имеет большую популярность среди автолюбителей. Её бесспорное преимущество является в том, что водителю не требуется отвлекаться на переключение передач. Для начала движения не нужно иметь особых навыков – просто поставил «D» и отпустил тормоз. А еще, в салоне на одну педаль меньше. За такой комфорт приходиться расплачиваться более высоким, по сравнению с механикой коробкой, расходом топлива.

Рабочим элементом в АКПП является три набора шестеренок планетарной передачи. Название «планетарная передача» означает, что меньшие шестеренки вращаются вокруг большей центральной шестерни. Первый набор шестеренок называется «главной передачей». Он согласует скорость двигателя и скорость езды. Другие два набора называются «входным редуктором» и «обратным редуктором». Далее следует набор муфт и рычагов, блокирующих различные части автоматической коробки, что дает возможность изменять скорость движения автомобиля или включать реверс.

Переключение передач происходит благодаря компьютеру, который включает нужные гидравлические клапаны, что приводит в движение соответствующие  муфты планетарных шестеренок.

Автоматическая КПП позволяет двигателю работать в наиболее эффективном диапазоне мощности. Благодаря различным датчикам, компьютер определяет, когда необходимо включить ту или иную передачу или остановить автомобиль. Так что водителю не стоит беспокоиться об оптимальном режиме работы двигателя, а можно сосредоточиться исключительно на вождении.

Раз компьютер выбирает оптимальный режим работы мотора, и на его работу не влияет настроение или навыки водителя, то возникает закономерный вопрос: почему тогда расход топлива увеличивается? Ответ на этот вопрос кроется в гидротрансформаторе – устройстве, которое передает мощность от двигателя на автоматическую трансмиссию. В автоматической коробке передач он играет роль сцепления. Большое преимущество такой системы в плавности передачи усилия. Однако КПД гидротрансформатора значительно ниже, чем у зубчатых передач, что и вызывает дополнительный расход топлива.

Читайте также: Коробка передач АМТ — что это такое?

Роботизированная КПП

Трансмиссии с роботизированным переключение передач, или «роботы», как их иногда называют, объединяют два предыдущих вида коробок. По своей сути, это механическая коробка переключения передач с двумя валами и сцеплением, которыми управляет компьютер. Таким образом, КПД такой коробки выше, двигатель всегда работает в оптимальном режиме, что позволяет получать максимум комфорта от езды.

Недостатком такой коробки может являться то, что к ней нужно привыкнуть. При классическом ручном переключении передач водитель сам может сглаживать плавность хода автомобиля благодаря плавному выжиманию сцепления, и добавлению оборотов. При езде с роботизированной коробкой в момент включения передачи может ощущаться небольшой рывок. Чтоб его компенсировать, производители придумали РКПП с двумя сцеплениями. Его суть такова: в момент переключения передач, компьютер одновременно готов подключить передачу на одну больше и на одну меньше. Благодаря этому переключение происходит практически мгновенно без рывков.

Вариатор

Вариатор — это бесступенчатая коробка переключения передач. Такая трансмиссия достаточно простая. Крутящий момент изменяется плавно, что обеспечивает абсолютную плавность хода. КПД такой коробки довольно высокий, так как отсутствуют дополнительные механизмы и шестерни.

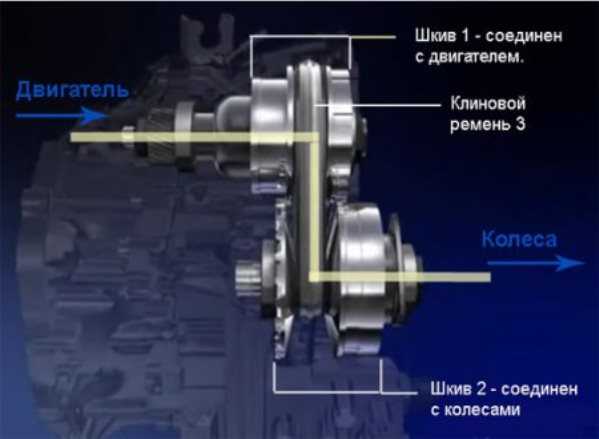

Вариатор состоит из двух шкивов, способных менять свой размер, и соединенных специальным ремнем, что позволяет подбирать наилучшее соотношение передаточных чисел.

Недостатком вариатора является его ограниченная применяемость, связанная с невозможностью использовать на достаточно мощных двигателях. Так что основная сфера применения такой системы переключения передач – городские малолитражные автомобили и скутеры.

Видео на тему

Похожие статьи

avtonov.com

Какие бывают типы коробок передач и чем они отличаются?

На сегодняшний день существует целый ряд разновидностей коробок передач - и речь не только об автоматических коробках - даже такие простые по конструкции "ручки" сегодня имеют различные подвиды и надстройки. Но прежде, чем мы перейдём реку знания об этом вброд, давайте чётко поймём, что такое коробка передач и для чего она нужна!

Как работает КПП?

Коробка передач в автомобиле (или на любом другом механическим транспортном средстве) - это рычажная (с точки зрения физики) пошаговая система, которая буквально передаёт энергию от двигателя колёсам - то есть та сила, которую вырабатывает двигатель, чтобы привести в движение колёса, сначала проходит через специальную систему, называемую коробкой переключения передач (или распространённой аббревиатурой - КПП). Образно и часто физически коробка передач находится между двигателем и ведущими колёсами - это своего рода посредник в процессе, который заставляет автомобиль двигаться, и это простая в случае механической КПП или вариатора (об этом ниже) и сложная практически во всех остальных случаях часть машины... Как правило.

Для объяснения логики работы КПП давайте вспомним физику школьной программы - рычажную систему. Помните, преподаватель, скорее всего, приводил в пример строительство знаменитых египетских Пирамид, когда строители должны были поднимать на огромную высоту тяжёлые камни. Или Вы вспомните систему рычагов из знаменитой фразы её первооткрывателя - Архимеда: "Дайте мне точку опоры, и я переверну Землю!". Суть её заключалась в том, что, к примеру, если Вы возьмёте длинную палку (это и будет рычаг), поставите её посередине на точку опоры, с одной стороны подвесите груз, а за другой возьмётесь руками, чтобы опустить его и тем самым поднять другой конец с грузом, то чем дальше от Вас будет находиться точка опоры, тем легче Вам будет поднять груз (меньше усилий прилагать для приведения в движение рычага), но тем большее расстояние пройдёт Ваша рука вместе с концом палки, за которую она держится. И наоборот - чем ближе Вы переместите точку опоры, тем больше силы Вам придётся приложить, чтобы передвинуть Ваш конец палки, но тем больше Вы переместите груз (и на бóльшую высоту, между прочим).

На самом деле рычажная система применяется вокруг нас практически везде - даже внутри нас - наши челюсти, ряд изгибов тела - всё это работает на системе рычагов. В быту в качестве примеров можно привести плоскогубцы, тачка для перевозки сыпучих материалов, классические открывалки бутылок - даже ножницы. Ну и, конечно же, коробка передач в нашем автомобиле.

Но возможно, принцип работы рычажной системы в коробке передач автомобиля проще всего будет понять на примере велосипеда, сравнивая две разновидности из них: классический советский односкоростной велосипед и современный горный хардтэйл с возможностью переключения скоростей. В односкоростном велосипеде у Вас всегда будет одинаковое соотношение частоты оборотов педалей и частоты оборотов ведущего (заднего) колеса, а это значит, что у Вас, к примеру, попросту не хватит сил, чтобы забраться в достаточно крутую горку, потому что Вы не сможете давить с такой силой на педали. С другой стороны, на высокой скорости, возможно, Вы бы смогли разогнать этот "чугунный" велосипед ещё быстрее, но Вы не сможете так быстро двигать ногами, хотя силы Вам вполне бы хватало.

А вот велосипед с возможностью переключения скоростей решает вышеописанные задачи: в нём используется та же система рычагов, но только не привычная нам, описанная выше - роль рычагов здесь играют звёздочки: ведущие и ведомые, которых на скоростном велосипеде целый набор - как правило, несколько (2-3) ведущих разных размеров, и ведомых (от 6 до 10) - также разных размеров. И вот, перебирая различные ведущие и ведомые звёздочки, перекидывая цепь, мы меняем передачи и, соответственно, требуемую для раскрутки колеса силу и скорость его вращения.

Так, если мы выберем самую маленькую ведущую звёздочку и самую большую ведомую, то мы получим самую низкую передачу и самое маленькое передаточное число (об этом ниже), когда нам потребуется много раз провернуть педали, чтобы колёса сделали хотя бы один оборот - проще говоря, активно крутя педали, мы будем ехать всё равно очень медленно, но зато сможем забраться таким образом в самую крутую горку. А вот если мы сделаем наоборот - выберем самую высокую передачу, то цепь будет накинута на самую большую ведущую звезду (где находятся педали) и самую маленькую ведомую и, таким образом, нам потребуется сделать всего 1 оборот педалей, чтобы колёса провернулись несколько раз и наш велосипед поехал, соответственно, очень быстро.

Собственно, коробки передач в автомобиле работают таким же образом, только не существует в автомобиле коробки, которая работала бы прямо вот так в точности как в велосипеде - имея набор звёздочек и цепь, соединяющую их. А ещё у авто, как правило, гораздо меньшее число возможных передач - обычно от 4 до 8 - чем старее коробка, тем меньше там, как правило, передач, а чем он новее, тем их больше; кроме того, чем быстрее должен ехать авто, тем там больше передач - речь здесь о легковых автомобилях. А вот в грузовых может быть и 10 и даже больше передач. А бывают и вовсе коробки без чёткого набора передач - точнее, их число у автомобиля бесконечно - речь идёт о вариаторе.

Итак, какие бывают типы коробок передач и чем они отличаются друг от друга? Давайте начнём с основных и (пока) самых распространённых вариантов коробок в современном автомобиле.

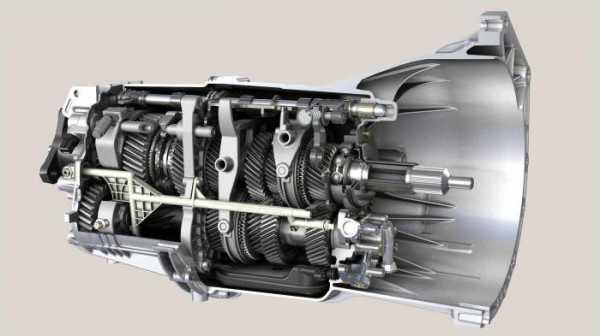

Механическая коробка передач

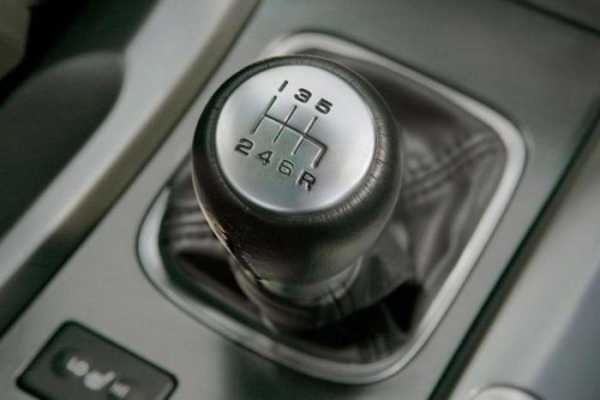

Также известная как "ручка" или "механика", как было отмечено выше. Этот тип требует от водителя больше всего телодвижений во время ускорения или замедления автомобиля, Вам нужно постоянно давить на педаль сцепления, а затем переключать передачи вручную с помощью рычага переключения в центральной части салона автомобиля под панелью. Большинство современных автомобилей с механической коробкой передач имеют пять-шесть скоростей, не считая задней передачи. Это самый старый и самый простой тип коробок - в первые годы зарождения автомобилей, все машины оснащались механической коробкой передач.

В целом, устройство МКПП достаточно простое, эффективное и позволяет водителю иметь прямой контроль над автомобилем, за что механику любит отдельная категория водителей, которая любит всегда контролировать динамику машины. С другой стороны, механическая коробка всегда требует работы одной руки, особенно, в условиях города. Она также требует некоторого мастерства и немного практики, чтобы умело владеть механической коробкой передач и особенно правильно плавно отпускать педаль сцепления.

Вместо звёздочек роль рычагов в МКПП выполняют шестерни разных размеров, а вместо цепи эти шестерни напрямую зубьями на краях соприкасаются друг с другом. Рычагом переключения коробки мы попросту перекидываем шестерни друг на друга, меняя размеры работающих вместе ведущей и ведомой шестерни. На рисунке ниже Вы можете увидеть примерную схему работы 7-ступенчатой механической коробки передач.

При этом, во время переключения нам необходимы две очень важные вещи, которые являются непременными спутниками любой современной МКПП: сцепления, потому что во время переключения работающий двигатель должен быть отсоединён от коробки, и синхронизатора, потому что двигающиеся на высокой скорости шестерни не всегда возможно соединить так, чтобы пазы их зубьев совпали.

Автоматическая коробка передач

Разработанной ещё в далёком 1920 году и сильно модернизированной с тех пор, автоматической КПП снабжается большинство автомобилей, продаваемых на сегодняшний день. И легко понять, почему: на самом деле это из-за высочайшего удобства по сравнению с механической КПП. Просто переместите рычаг в положение "Драйв", и Вы едете вперёд, поставьте рычаг в режим "Rear", и Вы поедете назад. Но работа автоматических коробок передач крайне сложна - намного сложнее принципа работы МКПП и может стоить Вам значительно дороже в случае ремонта, дополнительные несколько десятков килограмм лишнего веса и немного увеличенный показатель расхода топлива из-за наличия в автомате гидротрансформатора. Более подробно о работе АКПП предлагаем почитать в специальной статье об этом.

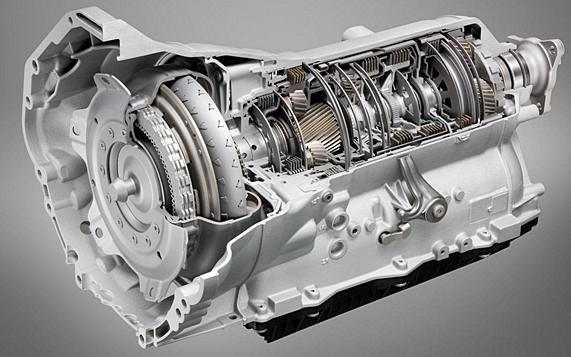

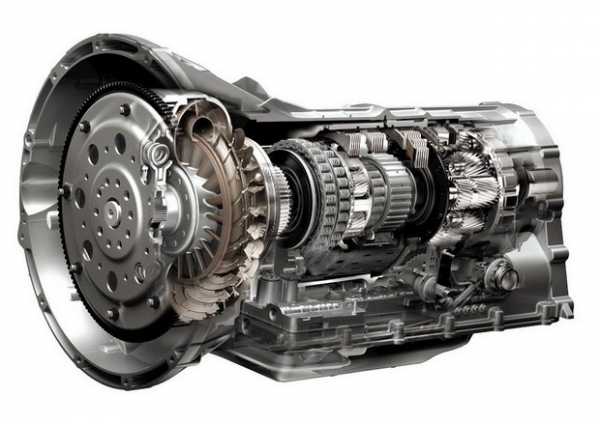

Типичная автоматическая коробка передач

В прошлом большинство автоматических коробок передач имело три передачи (плюс задний ход), и, если в Вашем авто было четыре передачи, то у Вас был реальный спортивный автомобиль или роскошный седан. Сегодня и 4-хступенчатые автоматы - редкость, на современных машинах автоматические коробки передач имеют до восьми передач а по расходу топлива и динамике не уступают их более простым собратьям.

Все автоматы должны иметь специальные микрочипы (называемые в народе "мозги", которые являются частью бортового компьютера авто и будут контролировать порядок переключения на определённых оборотах и даже в зависимости от стиля вождения оседлавшего автомобиль человека.

Вот два основных типа коробок передач, которые сегодня встречаются в подавляющем большинстве автомобилей. Теперь давайте рассмотрим менее распространённые виды КПП - некоторые из них набирают популярность, другие - напротив, теряют её.

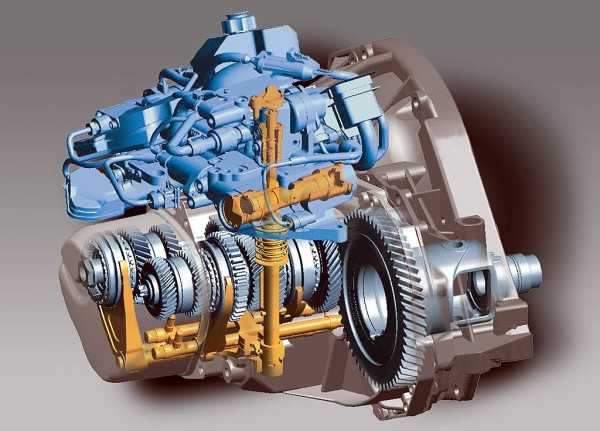

Роботизированная коробка передач (робот, типтроник)

Так как компьютеры с каждым днём всё глубже проникают в каждую систему в автомобиле, автоматической коробке передач были даны новые способности. Как мы уже упоминали ранее, современные автоматы теперь имеют до восьми передач, и время и условия, когда включать ту или иную передачу, выбирается компьютером, а человека в общем-то никто и не спрашивает, что для многих водителей является огромным минусом, особенно, в условиях спортивного и/или зимнего вождения. В то же время во время спокойного расслабленного вождения по городу автомат наиболее предпочтителен. Для объединения лучшего из этих обоих миров, автопроизводители предоставили водителям возможность использовать в своём авто гибридный вариант КПП, который даёт возможность контролировать переключение передач вручную, используя для этого либо специальный селектор с двумя нефиксируемыми позициями рычага переключения: плюс и минус, каждая из которых отвечает за переключение передачи на одну выше или на одну ниже соответственно; либо с помощью "лепестков" на руле: справа и слева, каждая из которых отвечает за ту же функцию. Лепестки (или "вёсла") являются наиболее распространёнными в спортивных автомобилях, но и в обычных появляются всё чаще.

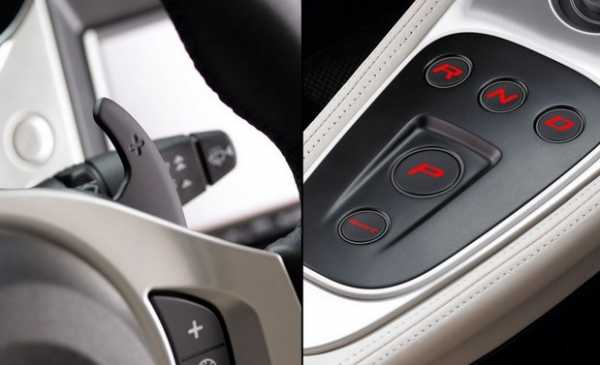

"Лепестки" ручного переключения передач и кнопочная система режимов коробки передач автомобиля Lotus Evora

Следует иметь в виду, что водители всегда были в состоянии контролировать автоматическую КПП в некоторой степени с помощью так называемых "пониженных" передач, но это в действительности не было полным контролем над переключением по двум причинам:

  • Чаще всего пониженные передачи означали, что Вы можете ограничить переключение лишь первой или второй (реже - третьей) передачей - т.е. автомобиль просто не будет переключаться на передачу выше выбранной. Но, к примеру, не переключаться ниже пятой передачи заставить "чистый" автомат Вы не сможете.
  • Даже если Вы поставите рычаг АКПП в режим "L" - не переключаться выше первой передачи, автомат всё же переключится, если обороты машины поднимутся слишком высоко (например, если автомобиль съезжает с крутой горки - для чего, собственно, и нужны пониженные передачи в автомате), чтобы не повредить коробку.

Классический автомат с пониженными передачами (слева) и робот с возможностью ручного переключения передач (справа)

Теперь в типтронике компьютер контролирует в значительной степени механическую коробку, избавляя водителя от необходимости постоянно выжимать сцепление, но в то же время водитель этот всегда сможет переключиться на полностью автоматический режим переключения.

Вариатор (CVT)

Если Вы когда-либо ездили на небольшом современном скутере, то Вы знакомы с вариатором или бесступенчатой ​​коробкой передач. Это очень простое устройство, но оно хорошо работает практически при любых условиях (разве что несовместимо с достаточно мощными двигателями). По существу, вариатор состоит из двух шкивов, соединенных ремнём (прямо как на велосипеде из описания в начале статьи, но вместо шестерёнок - шкивы). Но это специальные шкивы, так как они могут изменить свой размер и, таким образом, изменить передаточное число в коробке автомобиля. В вариаторе нет определённого количества "шестерёнок", потому что он может выбирать точное соотношение размеров обоих шкивов между его самой низкой и самой высокой передаточными числами. Таким образом, можно легко "ползать" на автостоянке или динамично ехать по шоссе. Более подробно о работе вариатора Вы можете прочитать в специальной статье на сайте HowCarWorks.ru.


Анимация работы вариатора

Вождение автомобиля с вариатором очень похоже на вождения с автоматической КПП, кроме того, что Вы не почувствуете никаких переключений передач. Вместо этого двигатель просто набирает обороты плавно вверх и вниз. Вы надавливаете на педаль акселератора, и двигатель автомобиля набирает обороты до определённой величины, а затем просто остаётся работать на этих оборотах, в то время как машина едет всё быстрее и быстрее, так как два шкива в коробке передач изменяют свои размеры. Может занять некоторое время, чтобы привыкнуть к вариатору из-за несколько странного звука и принципа работы CVT. Некоторые автопроизводители даже предлагают вариаторы с подрулевыми переключателями, которые имитируют автоматическую или механическую коробку передач.

CVT с каждым годом набирает всё бóльшую популярность, появляясь на всё большем числе новых автомобилей. Преимуществом такой коробки является простота, а также высокая эффективность работы, если Вы предпочитаете спокойную размеренную езду. Но если Вы любите ездить быстро или хотите высокопроизводительную машину, то это вариант, к сожалению, Вам не подойдёт, так как очень быстро износится.

Казалось бы, что CVT будет идеальным и светлым будущим для большинства водителей, но тем не менее, заняло очень много времени, чтобы этой технологии созреть - особенно прочность ремня этой трансмиссии - есть большая разница между тем, какая нагрузка приходится на этот ремень в скутере, а какая в большом пассажирском автомобиле.

Кроме того, есть очень большой минус вариатора на сегодняшний день, который практически сводит на "нет" все его преимущества - он ломается... Ломается практически у всех - есть мнение, что такая коробка в среднем отъезжает пробег примерно в 100 тысяч километров, а потом её нужно менять, а стоит она нередко треть стоимости всего автомобиля.

Коробка передач с двойным сцеплением (DCT)

Широко известная аббревиатурой DCT (благодаря компании Porsche) и некоторыми другими, и используемая в достаточно дорогих спортивных и гоночных автомобилях, коробка передача с двойным сцеплением является в сущности своего рода хай-тек коллажем из автоматической, механической коробок передач и компьютера.

Как следует из названия, система использует две муфты переключения передач. Коробка может быть использована в полностью автоматическом режиме, с помощью компьютера определяя время и условия переключения передач, или в качестве механики, с возможностью ручного переключения передач водителем с помощью всё тех же лепестков на руле или кнопок переключения передач. Кроме того, управление компьютером моментами переключения, как правило, также может быть скорректировано водителем так, чтобы переключать трансмиссию согласно Вашему личному стилю вождения.

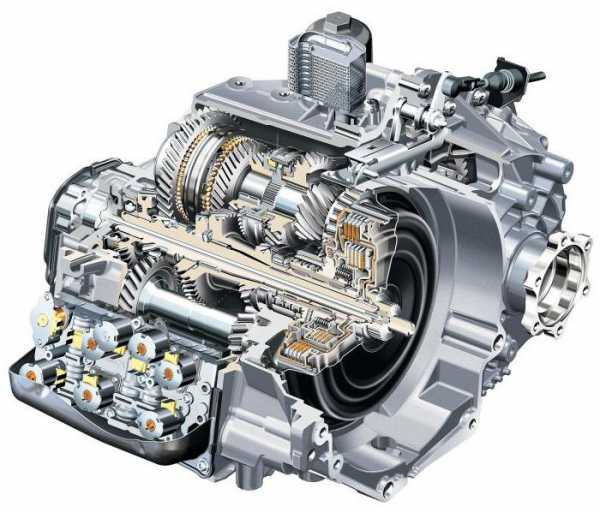

Так выглядит коробка передач с двойным сцеплением

Передачи в DCT могут переключаться со скоростью молнии - как правило, за долю секунды - и делать это очень гладко, благодаря автоматизированному контролю, что делает его отличным вариантом для гоночных и высокопроизводительных машин. В то время как DCT обычно встречается в очень дорогих спортивных автомобилях, он может быть достаточно компактен - да настолько, что Honda также устанавливает его в качестве опции на несколько своих мотоциклов.

Односкоростная коробка передач

Электрические транспортные средства, в отличие от своих шумных собратьев, имеют несколько иные требования к коробке передач и, как таковые, они имеют свои собственные типы передач или используют модифицированные версии традиционных коробок.

Односкоростная коробка передач устанавливалась на заре автомобильной и мотоциклетной эпох и по сути своей представляла собой прямое подключение двигателя к колёсам либо непосредственно, либо почти  непосредственно (шестерни требовались просто для того чтобы число оборотов колёс было меньше числа оборотов двигателя). Сегодня, по прошествии почти полутора веков, односкоростная передача вернулась в автомобильную промышленность в отрасль электроавтомобилей. И дело здесь в самой природе электродвигателя - он, в отличие от бензиновых и дизельных, может работать практически в любом диапазоне оборотов, в том числе и на одном обороте в секунду, к примеру. Если Вы имели возможность оседлать Tesla Model S Вы, вероятно, поняли, что автомобиль может ускоряться молниеносно практически на любой скорости, и ему практически не нужно более одной передачи.

Тем не менее, ряд производителей электромобилей снабжают свои творения коробками передач.

Полуавтоматическая коробка передач

Полуавтоматическая коробка передач - это очень продвинутая система, которая использует старое-доброе сцепление для выполнения непосредственно переключения передач вместо гидротрансформатора в классическом автомате. В отличие от механической коробкой передач сцепление контролируется компьютером. Это не только делает переключение передач намного быстрее, чем в механической коробке передач, но также упрощает процесс вождения и фиксирует автомобиль, предотвращая его скат, когда автомобиль находится на стоянке. Также как и типтроник, полуавтоматическая коробка передач может быть переключена в полностью ручной режим переключения передач по желанию водителя. Два типа наиболее распространённых полуавтоматических трансмиссий - это уже описанная выше коробка передач с двойным сцеплением и электрогидравлическая коробка передач (секвентальная коробка передач).

Коробка передач IVT

IVT по сути является специфическим типом CVT (вариатора), но отличается от последнего тем, что включает в себя не только бесконечное число соотношений передач, но и "бесконечно" максимальные передаточные числа. IVT относится к такому виду вариаторов, которые способны включать в себя "нулевой коэффициент" передаточных числе, где входной вал может вращаться вовсе без какого-либо вращения выходного вала (когда автомобиль стоит на месте, а его двигатель работает), оставаясь при этом замкнутым в передаче. Конечно, передаточное отношение в этом случае не является "бесконечным", но вместо этого оно "не определено".

howcarworks.ru

какие бывают КПП, классическая трансмиссия, классификация

3281 Просмотров

С каждым годом автолюбителей становится все больше. Комфорт, удобство и быстрота передвижения на личном транспорте едва ли сопоставимы с общественным, а количество дополнительных опций, полезных и нужных технологий, применяемых для авто, не могут не радовать потенциального покупателя. Однако мало кто знает техническую начинку машины, различные узлы и составляющие, их функции и предназначение. Сегодня мы расскажем про такой механизм, как КПП, рассмотрим основные виды коробок передач и их особенности.

Краткая справка

Прежде чем выяснить, какие бывают КПП, стоит подробнее узнать их устройство, назначение и, наконец, функции. Тем, кому не довелось сталкиваться с необходимостью собственноручного ремонта того или иного узла авто, коробка передач кажется таким загадочным механизмом, который заставляет одним движением менять разгонные характеристики, изменять передаточное число и крутящий момент путем смены одной передачи на другую.

На самом деле, так оно и есть.

Документация, которая описывает основные механизмы и агрегаты современного автомобиля, утверждает, что КПП — это не что иное, как устройство, обеспечивающее передачу крутящего момента двигателя на ведущую ось, обеспечивая их постоянную связь.

При этом главная функция, которую обеспечивают все, без исключения, виды трансмиссии — это изменение крутящего момента для улучшения разгонных характеристик машины и более оптимального распределения мощности силового агрегата в целях экономии топлива и ресурса двигателя.

Какие же бывают коробки передач? Какой принцип работы на автомобиле они имеют? На данный момент, основные типы коробок передач составляют механическая, автоматическая и роботизированная трансмиссии, а также вариатор. Каждое из устройств имеет свои преимущества и недостатки. Об их особенностях и предназначении их составляющих читайте далее.

Механика

Самый распространенный и классический тип КПП автомобиля — это механическая коробка передач. Принцип ее работы наиболее примитивен и прост, а потому позволяет наилучшим образом погрузиться в данную тематику и разобраться в устройстве столь сложного механизма.

Ручная коробка позволяет выбирать передаточное число самому. В салоне располагается рычаг переключения скоростей, и в зависимости от выбранного его положения, можно изменять работу узлов машины и их свойства.

По сути, все сводится к тому, чтобы определенным образом соединить друг с другом два вала, расположенные в колоколе КПП. Оба вала имеют на себе набор шестерен разного размера. Один идет к двигателю авто, а другой — к ведущим колесам.

Так, уменьшается размер ведомой шестерни и увеличивая размер ведущей, и постепенно достигается максимальная скорость автомобиля с минимальным вращением маховика мотора. Это приводит к более рациональному использованию механизмов и достижению максимального их ресурса.

Автомат

Автоматические коробки передач не являются чем-то новым и ультрасовременным. История создания агрегатов подобного типа относится к середине 20 века, и примитивные механизмы КПП, способные автоматически переключать скорости, в зависимости от выбранного режима и скорости езды, насчитывают не одно десятилетие.

Главная функция подобного агрегата на авто — по-прежнему соединять двигатель и ведущую ось, обеспечивать рациональное распределение мощности и крутящего момента при максимальной экономичности.

Тем не менее, принцип работы механизма на авто несколько иной.

Как бы то ни было, устроен он куда более сложнее, чем в случае с механикой, а потому имеет меньшую надежность, да и ремонтировать автомат гораздо труднее и дороже.

О основе автоматической КПП лежит набор фрикционов. Каждый из фрикционов представляет собой диск, который имеет на своей плоскостной поверхности определенные шероховатости и рельеф, что позволяет ему получить неплохие сцепные свойства. Чтобы понять смысл подобного механизма, стоит вспомнить устройство сцепления автомобиля: здесь все происходит практически так же.

Иными словами, фрикционы различного размера поочередно соединяются друг с другом и вращаются синхронно. Смена фрикционов осуществляется посредством системы подачи масла высокого давления и цепочки клапанов. При достижении маслом максимального давления, клапан открывается в ту или иную сторону, и происходит смена одних фрикционов на другие.

Робот

Рассмотрев механическую и автоматическую коробки передач, можно перейти и к более сложным разновидностям КПП, которые возникли в истории создания автомобилей сравнительно недавно.

Так, одним из наиболее современных типов трансмиссий является робот. По своей сути, данный тип является гибридом механики и автомата и сочетает в себе все их преимущества. Так, принцип работы взят от механической трансмиссии. То есть здесь в роли ведущего и ведомого звеньев предстают металлические шестерни на валах, которые поочередно сменяются и изменяют передаточное число.

Также здесь есть и сцепление, но его управление на авто происходит автоматически, равно как и само переключение скоростей. Такие операции производит искусственный интеллект, построенный на системе чипов и плат. К сожалению, наряду с удобством, стоимость ремонта такого оборудования значительно возрастает, а надежность агрегатов теряется.

Вариатор

Последним рассматриваемым на сегодня типом является вариатор, или бесступенчатая коробка передач.

Механизм представляет собой два конуса, имеющих ступенчатую форму и шестеренчатый рельеф. Посредством электронного чипа, при возрастании скорости конусы постепенно надвигаются навстречу друг другу. Выходит так, что размер шестерен постоянно изменяется, и передаточное число становится иным.

Данный вид трансмиссии на авто не имеет большой популярности из-за некоторого психологического эффекта: при разгоне число оборотов двигателя остается неизменным. Это привело к тому, что производители внедряют функции имитации переключения скоростей, чтобы нивелировать данный недостаток окончательно.

Резюме

В данной статье мы рассмотрели все существующие виды трансмиссий. КПП — это сложный механизм, который, тем не менее, является незаменимым в каждом современном авто. Современные агрегаты имеют разительное отличие от тех, что устанавливались на авто еще несколько десятилетий назад, а потому есть все основания полагать: в скором времени будет достигнуто абсолютное совершенство механизма, которое полностью решит все проблемы ныне существующих и выпускающихся устройств.

portalmashin.ru

Виды коробок передач: описание, фото

Современные производители устанавливают на автомобили самые разные коробки передач, и речь здесь не только об автоматических системах трансмиссии. Даже конструктивно простые механические коробки разделяются на различные типы и имеют особенности. Давайте рассмотрим существующие виды коробок передач. Фото и не только - далее в статье.

Механическая трансмиссия

Со времен изобретения механической трансмиссии прошло уже более ста лет. За все эти годы конструктора и инженеры вносили в механизм коробки переключения передач массу изменений, которые позволили довести данный механизм практически до совершенства, и теперь в механической коробке практически не осталось серьезных недостатков. Механическая трансмиссия сегодня считается одной из самых простых и удобных, хотя существуют и более сложные виды коробок передач. Но называть простой и удобной можно лишь ту коробку, где количество ступеней не более 5 – это самый оптимальный вариант. Современные производители производят МКПП и с большим количеством ступеней, к примеру, есть и некоторые виды механических коробок передач с шестью ступенями. Однако это никак не влияет на коэффициент полезного действия современных двигателей.

Секвентальные механические коробки передач

Эта система трансмиссии по устройству и принципу действия также относится к механическим. Идея использовать такое устройство на гражданских автомобилях пришла в головы инженеров из автоспорта. Работает данное решение на базе традиционной механической коробки, однако управление приводом здесь осуществляется посредством электронных систем. Главная особенность, которой отличаются эти виды коробок передач - в них соблюдаются базовый принцип переключения и последовательность. Это гарантирует удобство и комфорт в процессе управления автомобилем – и неважно, на какое расстояние нужно ехать. Среди преимуществ секвентальной трансмиссии можно выделить возможность выбор оптимальных скоростных режимов посредством быстрых переключений, последовательные действия переключения без какого-либо вреда для мотора на высоких оборотах. Кроме того, преимуществом считается то, как водитель управляет переключениями – на рулевом колесе имеются специальные подрулевые лепестки, позволяющие мгновенно включить нужную передачу на высокой скорости. В этих КПП применяются шестерни с прямыми зубьями, а вот синхронизаторы, которые есть в традиционной механике - отсутствуют. Скорость вращения шестеренок выравнивается при помощи датчика скорости в блоке управления. Эти виды коробок очень любят автогонщики, потому что на 80% сокращается время включения нужной передачи. Это делает вождение удобными как для начинающих, для водителей-профессионалов.

Роботизированные КПП

Роботизированные системы – это виды коробок передач, которые не являются ни механическими, ни автоматическими. Роботизированную КПП можно сравнить с секвентальными трансмиссиями, но в них за переключение отвечает электроника, а в роботизированных решения за смену передачи отвечает специальный электромеханический привод. Роднит эти коробки с механическими то, что в основе этой конструкции лежит традиционная МКПП, но каждый вал оснащен своим сцеплением. Особенностью конструкции, которыми обладают эти виды коробок переключения передач, считается возможность рассчитать передачу, которая в данный момент будет являться самой оптимальной в конкретном режиме. О таких трансмиссиях можно сказать, что они имеют отношения к механическим коробкам. Однако это промежуточное звено между механикой и АКПП как по цене, так и по функциональным возможностям.

Структура механической трансмиссии

Существуют разные виды. Коробка передач автомобиля может быть разной по конструкции и по структуре. Все существующие в мире коробки можно разделить на двух- и трехвальные. В каждом случае имеются преимущества и особенности.

Двухвальная МКПП

Ведущий вал на такой системе трансмиссии полностью гарантирует соединение со сцеплением. Ведомый вал расположен таким образом, что на нем находится блок с зубчатыми колесами. Оба обеспечивают разную угловую скорость дифференциал. Механизм переключения может обеспечиваться при помощи тяг либо с применением специальным тросов. Наиболее простым, эффективным, а также надежным вариантом считаются именно тросы. Некоторые виды коробок передач (ВАЗ-2107, например) оснащены именно таким типом привода. Это к тому же самый распространенный привод. Принцип работы такой КПП очень похож на алгоритм действия трехвальной КПП. Главное различие между ними в некоторых особенностях включения передач. Когда передача включена, рычаг разделяется как в продольном, так и в поперечном направлении. А выбор нужной передачи обеспечивается при помощи всех элементов и их взаимодействия между собой.

Трехвальные МКПП

Конструкция КПП предусматривает наличие ведущего и ведомого валов. Они оснащены синхронизаторами и зубчатыми колесами, а также механизмом включения передач. При помощи ведущего вала обеспечивается подключение механизма к сцеплению. Кроме ведущего вала, есть еще и промежуточный, который включает шестерни из блока. Механизм переключения находится в корпусе КПП. Конструкция его состоит из ползунов с вилками. Для того чтобы исключить работу двух передач одновременно, используют механизмы дистанционного управления. Эти коробки не предусматривают передачу крутящего момента на передние колеса. Когда водитель перемещает рычаг переключения, перемещаются муфты. При помощи ее синхронизируются скорости.

Виды автоматических коробок передач

Жители мегаполисов выбирают автомат. Самый главный аргумент за АКПП – удобство. И да, на самом деле, с АКПП процесс управления в пробках значительно упрощается. Но что скрывается под знакомым каждому автолюбителю словом «автомат»? Давайте посмотрим, какие виды коробок передач предлагают современные производители.

Гидротрансфортматорная АКПП

Это классика среди автоматических трансмиссий. Механизм представляет собой механический редуктор и гидротрансформатор. Процесс передачи крутящего момента от двигателя к первому осуществляется при помощи второго. Гидротрасформатор представляет собой насосное колесо, которое также приводится в действие при помощи мотора. Колесо обеспечивает передачу крутящего момента маслу, а оно заставляет работать элемент, вращающий первичный вал КПП. При всех достоинствах гидротрансформатор имеет очень низкий КПД. Но это перевешивает простота управления, плавное изменение крутящего момента, а также существенное снижение нагрузок на детали трансмиссии.

Типтроник

Это гидромеханичекая коробка с возможностью ручного управления. Впервые данные системы устанавливали в 90-х годах на автомобили марки Porsche, а позже типроником заинтересовались в BMW, Audi, а также и другие автопроизводители. Интересный факт – производитель уверен, что это не один из видов автоматической трансмиссии, а только тип переключения. В обыкновенном режиме эта АКПП работает так же, как и традиционный автомат. Однако водитель имеет возможность в любой нужный момент управлять автомобилем вручную – это очень удобно в некоторых случаях. К примеру, с помощью типтроника можно применить торможение двигателем. Среди преимуществ этих решений выделяют расход топлива, который ниже, чем у традиционного гидротраснсформатора. Минус в том, что типтроник имеет большие габаритные размеры, а скорость переключения медленная.

Мультитроник

Эту систему разработали инженеры из Audi. Особенность конструкции в том, что в этой КПП отсутствуют ступени. Но при этом водитель имеет возможность вручную переключать передачи. Принцип работы этой системы построен на клиноременной передачи. В качестве главного узла здесь применяется вариатор, который и изменяет крутящий момент. Однако, нельзя сравнивать мультитроник с современными бесступенчатыми вариаторами CVT – конструкция ее отличается от бесступенчатого вариатора в сторону усложнения и вместо ремня здесь применяются специальные цепи. Среди достоинств можно выделить плавный разгон, хорошие динамические характеристики и низкий расход топлива. Показатели по динамическим характеристикам не уступают автомобилям с МКПП. Минус – высокие цены, трудности в ремонте и обслуживании, небольшой ресурс.

Бесступенчатый вариатор, или CVT

По внешнему виду эти системы трансмиссий мало чем отличаются от традиционной АКПП, однако принцип работы здесь совершенно иной. Здесь на самом деле нет никаких передач, и здесь ничего не переключается. Передаточные числа, а соответственно и крутящий момент изменяется постоянно независимо от того, разгоняется машина или замедляется.

Резюме

Современная автомобильная промышленность не стоит на месте. Постоянно создается что-то новое и более эффективное. Существуют и другие виды коробок передач – к сожалению, рассказать обо всем, что есть в мире, просто невозможно.

fb.ru

Виды коробок передач - Автомобильный журнал

Коробка передач в автомобиле предназначена для передачи крутящего момента двигателя на ведущие колеса, а также для изменения тяги силового агрегата, в зависимости от условий эксплуатации машины. Поскольку прогресс автомобилестроения не стоит на месте, а шагает вперед, постепенно происходит улучшение и изменение коробок передач автомобилей.

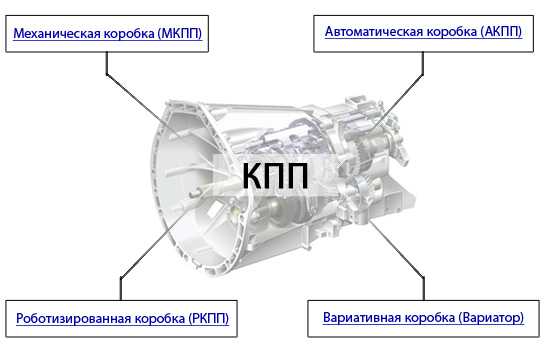

На сегодняшний день различают следующие виды коробок передач:


Первая коробка передач, механическая, была создана более ста лет назад, она идеально подойдет водителю, который хочет почувствовать всю мощь мотора своего железного коня. Автомобили с МКПП чаще всего используют в соревнованиях по стрит-рейсингу, именно там пилоту необходимо своевременное изменение крутящего момента двигателя. Также автомобили, оборудованные механической коробкой, используются при эксплуатации на бездорожье, во всевозможных соревнованиях и шоу. Машина с МКПП удобна тем, что водитель самостоятельно контролирует крутящий момент и динамику разгона.

Плюсы механической коробки передач (Механика):

  • Относительно небольшой вес МКПП
  • Не требуется дополнительного охлаждения
  • Небольшая стоимость
  • Высокий КПД
  • Возможность буксировать другое транспортное средство
  • Возможность завести автомобиль с «толкача»


К значительным минусам МКПП можно отнести следующие моменты:

  • Утомительное переключение передач
  • Необходимость опыта эксплуатирования (плавное переключение передач)
  • Большое время переключения самой передачи


Следует отметить, что для нормальной работы механической коробки передач необходимо сцепление и, соответственно, третья педаль в автомобиле. Сцепление – это дополнительный узел, который отвечает за плавность переключения передачи. По структуре МКПП делят на два вида: трехвальная и двухвальная коробка. Трехвальная состоит из промежуточного, ведущего и ведомого валов, в двухвальной промежуточный вал отсутствует.

Несмотря на все минусы МКПП, она достаточно часто используется в создании автомобилей, к примеру, в России, в Америке, как ни странно, потребители предпочитают машины с автоматическими коробками передач.

Роботизированная коробка переключения передач РКПП (Робот)

Казалось бы, по названию РКПП больше подходит в разряд автоматических коробок передач, но нет. Отнести РКПП можно к механическим коробкам. Собрана роботизированная КПП по принципу механики, но главным отличием от нее является переключение передач, осуществляемых электроникой. Говоря простым языком, РКПП немного доработанная механическая КПП.

К сожалению, работу РКПП нельзя назвать хорошей, такой вид коробок передач устанавливается на дешевые модели автомобилей. Роботизированная коробка, как и механическая, состоит из узла с валами и шестернями и микропроцессора, который управляет внешними датчиками.

Плюсы роботизированной КПП:

  • Облегчает процесс управления транспортным средством
  • Экономичность
  • Удобство в эксплуатации
  • Невысокая стоимость механизма и комплектующих


Наряду с небольшим количеством положительных моментов, РКПП имеет значительный отрицательный: в процессе переключения передачи сама коробка «задумывается» и смена передач происходит рывками, что в свою очередь сказывается на работе двигателя не лучшим образом. При работе автомобиля с роботизированной коробкой может наблюдаться небольшой откат при старте.

Считается, что за роботизированными коробками переключения передач стоит будущее, учитывая их огромный ресурс и относительно низкую стоимость, такие компании, как Форд, Митсубиси и БМВ, делают ставку на усовершенствование именно такого вида коробок передач.

Автоматические коробки передач (Автомат)

Автоматическая коробка передач – это специальный агрегат трансмиссии, который служит для передачи крутящего момента от мотора к колесам автомобиля без участия водителя. Автоматические коробки передач широко применяются в мировом автомобилестроении, машины, оборудованные таким видом КПП, предпочитают покупать люди всех стран и возрастов.

Автоматические коробки различаются по количеству передач, по способу их переключения и по типу сцепления, это единственный на сегодняшний день вид КПП, у которого может быть до 8 передач.

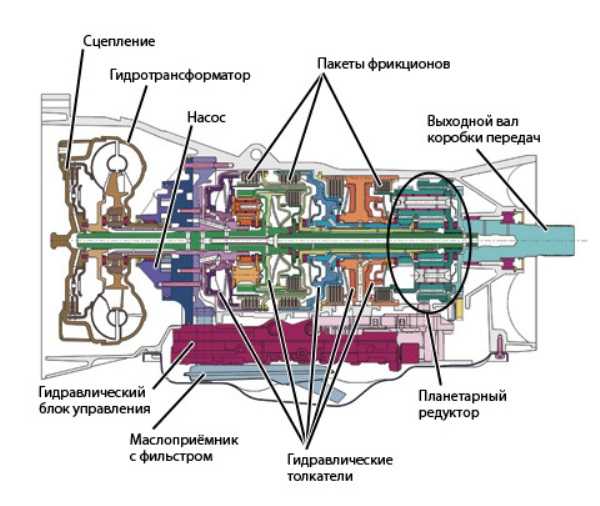

В состав АКПП входят:

  • Планетарный редуктор с шестернями  и сателлитами
  • Гидротрансформатор
  • Система гидравлики


Редуктор является главным органом АКПП, гидротрансформатор отвечает за преобразование крутящего момента, а система гидравлики отвечает за управление планетарным редуктором. Для нормальной работы автоматической коробки передач в ней используется специальное трансмиссионное масло, которое смазывает основные составляющие коробки. Марка масла должна быть указана на щупе АКПП.

Данный вид коробок передач имеет несколько режимов: спортивный, классический и зимний, что достаточно удобно при работе автомобиля в определенных условиях, а также обладает и особенностью ручного переключения.

Плюсы в работе автомобиля с автоматической коробкой переключения передач следующие:

  • Удобство управления. Нет необходимости думать, какую передачу включить, можно сконцентрировать внимание только на движении. Именно такая КПП подходит начинающим водителям и женщинам.
  • Щадящий режим эксплуатации двигателя. За счет гидротрансформатора АКПП сама выбирает режим при начале движения, отсутствие рывков при переключении.
  • Возможность увеличения количества передач


Недостатки эксплуатации авто с АКПП:

  • Повышенный расход топлива
  • Большой вес
  • Высокая стоимость обслуживания и комплектующих
  • Потеря в динамике и скорости по сравнению с МКПП
  • Отсутствие возможности управления при сносе/заносе автомобиля
  • Невозможность буксировки другого транспортного средства
  • При застревании автомобиля с АКПП в грязи и снегу его нельзя «раскачать»


Вариаторная коробка переключения передач (Вариатор)

Еще одна КПП, которая представляет виды автоматических коробок переключения передач, вариаторная. Вариатор – это тот же автомат, только бесступенчатый. Его задача та же – передача крутящего момента от силового агрегата на ведущие колеса.

В состав вариатора входят: дифференциал, отвечающий за распределение крутящего момента, гидротрансформатор, который преобразовывает передачи, планетарный механизм, который в свою очередь обеспечивает вращение вторичного вала и блок управления, отвечающий за управление электроникой.

Популярные типы вариаторов – с ременным приводом, их название вариатор CVT, менее распространены вариаторы клиномерные и торовые.  Вариатор  - единственный вид автоматических коробок передач, который производит переключение без характерного «рычания» мотора.

И все же, для того, чтобы выбрать автомобиль с подходящей коробкой передач, необходимо определить для себя, что в итоге вы хотите получить: динамику и скорость, экономичность, удобство управления автомобилем или низкую стоимость авто. После того, как будут расставлены все приоритеты, можно сделать верный выбор в пользу того или иного агрегата трансмиссии.

Более подробно работа вариатора описана в отдельной статье на нашем сайте.

Похожие статьи:

www.rulevo.com

Виды КПП автомобилей: кому подходят разные трансмиссии

Еще до приобретения автомобиля перед владельцем обязательно встанет вопрос, какому виду трансмиссии отдать предпочтение. Единого мнения по поводу какая коробка передач лучше – нет. Сделать правильный выбор, поможет знание, какие типы коробок существуют, их преимущества и недостатки, особенности эксплуатации, возможные поломки и другие нюансы.

Воспользуйтесь помощником для выбора КПП

Виды автомобильных коробок передач

1.Механическая трансмиссия (МКПП). Предназначение – служит для ступенчатого изменения крутящего момента и передачи его от двигателя к ведущим колесам автомобиля. Классификация МКПП по количеству ступеней:

  • Четырехступенчатые.
  • Пятиступенчатые коробки (получили широкое применение на автомобилях отечественного производства).
  • 6-ти ступенчатые.
  • 8-ми ступенчатые.

Устройство и принцип работы: при переключении рычага 2 в одно из требуемых по условиям движения положений, ведущая шестерня (на схеме красного цвета) на первичном валу 1 от двигателя, входит в зацепление с другой шестеренкой (на схеме голубого цвета), закрепленной на промежуточном или ведомом валу 6. Для выравнивания скоростей вращения валов и предохранения зубьев шестерен от поломки в момент зацепления, предусмотрен специальный механизм переключения передач 3 и муфты синхронизаторов. Промежуточный вал через шестерню (на схеме зеленого цвета) передает крутящий момент к ведущим колесам с помощью вала 4. При нейтральном положении рычага 2, первичный вал 1 от двигателя и вал к ведущим колесам 4 разъединены и передачи крутящего момента не происходит. Принцип включения задней передачи тот же, только в этом случае ведомый вал с шестерней вращается в обратном направлении.

Чтобы узнать, что такое климат-контроль в автомобиле, пройдите по этой ссылке.

Также у нас вы найдете информацию о допустимом износе шин.

2.Коробка – робот.

Это механическая коробка передач, в которой работой сцепления и переключением передач управляет электронный блок с датчиками. Этот блок включает или выключает сцепление и соответствующие передачи с помощью исполнительных органов, выполненных в виде сервомеханизмов или гидроцилиндров с электромагнитными клапанами.

Водитель не работает сцеплением и не переключает передачи, так как эти функции за него исполняет электроника, но во время городских поездок, в пробках, при движении на крутых подъемах, ему потребуется переключиться на ручное управление.

3.Автоматическая коробка передач (АКПП).

Рабочей средой, с помощью которой крутящий момент передается от двигателя к ведущим колесам через планетарные механизмы, является масло. Управление коробкой осуществляется посредством золотников, распределяющих и направляющих потоки масла под давлением. Смотрите, как работает АКПП (видео):

4.Вариатор.Автоматические коробки передач часто называют секвентальными, поскольку переключение передач у них происходит последовательно. Вариатор – это АКПП, у которой изменение передаточного числа и передача крутящего момента на колеса, происходит плавно, бесступенчато, то есть без фиксации первой, второй и последующих передач.

Виды автомобильных вариаторов.

  • Клиноременные.

В упрощенном виде такой вариатор представляет собой два шкива переменного диаметра в виде двух конусов, соединенных между собой стальной лентой сложного сечения. При разгоне или торможении машины, лента перемещается по конусу, передаточное число при этом плавно увеличивается или уменьшается, а ведущие колеса автомобиля, соответственно, вращаются быстрее или медленнее.

  • Тороидальные.

Такой вариатор выполняет свою функцию постоянно меняющейся трансмиссии, с помощью дисков и роликов. Ведущий диск соединен с валом двигателя, а ведомый – с карданным валом. Ролики, расположенные между дисками, передают мощность от одного диска другому.

  • Гидростатические.

Коленчатый вал двигателя приводит в действие насос, который гонит масло под давлением к другому насосу, соединенному с ведомым диском вариатора и передает вращение карданному валу. Насосы имеют изменяющийся объем, что позволяет изменять передаточное число и скорость вращения ведомого диска и автомобиля в целом.

Достоинства и недостатки различных видов трансмиссий

1.Механические коробки передач. К плюсам МКПП относится:

  • Автомобили с механикой дешевле, чем такие же укомплектованные автоматической трансмиссией.
  • Ремонт и техническое обслуживание дешевле, чем у остальных видов трансмиссий.
  • Возможность полноценного контроля над автомобилем при разгоне, обгонах и других маневрах за счет полного использования мощности двигателя.
  • Экономия топлива.

2.Роботизированная коробка передач: плюсы и минусы. Достоинства:

  • Надежность конструкции.
  • Экономия топлива до 30%.
  • Ресурс коробки больше на 40%, если сравнивать с механикой.
  • Наличие возможности ручного управления коробкой.

Недостатки:

  • Несовершенство электронной программы коробки приводит к ухудшению динамических свойств машины, «задумчивости» (до 2 секунд) при переключении передач. Все это усложняет возможность водителя адаптировать автомобиль под свой индивидуальный стиль вождения.
  • Повышенный износ сцепления в случае несвоевременного перехода на ручное управление. На крутых подъемах коробка перегревается, если не переключиться вовремя на ручной режим.
  • Рывки при автоматическом переключении передач при полностью утопленной в пол педали акселератора.

3. Плюсы и минусы автоматической коробки передач. Положительные стороны от установки на автомобиле АКПП:

  • Удобство и комфорт. Отсутствие сцепления и возможность держать руль двумя руками, не отвлекаясь на манипуляции с переключением передач, повышает безопасность и работоспособность – водитель меньше устает. На гололеде машина не теряет управляемость, так как двигатель, не имеющий сцепления, не глохнет.
  • Переход по ступеням при разгоне и торможении короче по времени, чем у МКПП и происходит без потери мощности.
  • Поскольку выбор передачи происходит автоматически, то риск перегрузить двигатель исключается.

Недостатки автоматической трансмиссии:

  • Увеличенный расход топлива.
  • Дорогостоящее обслуживание и ремонт.
  • Невозможно оказать помощь другим водителям в буксировке, как и буксировать автомобиль с АКПП. В случае поломки машины нужна помощь только эвакуатора.
  • Если разрядился аккумулятор, то авто с автоматической трансмиссией не завести с толкача.

4.Вариатор: плюсы и минусы. «Плюсы» вариатора:

  • Бесконечное количество передач вариатора обеспечивают максимально комфортный режим работы двигателя, продлевая его моторесурс и долговечность.
  • Экономия топлива.

Во время плавного разгона, когда скорость автомобиля растет, а тахометр показывает неизменное число оборотов (5-6 тысяч) экономится топливо. Это обусловлено конструктивными особенностями вариатора.

К недостаткам вариатора можно отнести:

  • Дорогостоящий ремонт и обслуживание.

Замена ремня и специальной трансмиссионной жидкости (7 литров вместо 3 – 4 литров стандартного масла для обычной АКПП) обходится недешево.

Вариаторы пока устанавливаются в основном на компактных маломощных и средних автомобилях. Бывают и исключения – так на тяжелом внедорожнике Nissan MuranoV6 (234 л.с.) установлен вариатор X-Tronic.

Особенности эксплуатации различных типов трансмиссий

  1. В зимнее время до начала движения масло в автоматической трансмиссии желательно прогреть. Для этого удерживайте автомобиль тормозом и переключите последовательно несколько раз все режимы на селекторе.
  2. Чтобы избежать перегрева АКПП избегайте перевозки тяжелых прицепов и грузов. Буксировка на расстояние более 50 км может вызвать перегрев и поломку коробки. Рекомендованная буксировочная скорость не более 40 км/час.
  3. Причиной пробуксовки гидротрансформатора может быть недостаток масла в коробке. При избыточном количестве масла оно может вспениться, что приведет к поломке АКПП.
  4. При прохождении поворотов и в момент обгона, необходимо помнить, что коробка с вариатором реагирует на увеличение числа оборотов с опозданием. Нажать на педаль акселератора надо чуть ранее, до начала совершения маневра.
  5. Буксировка автомобиля с вариатором осуществляется либо путем частичной погрузки при вывешенных ведущих колесах, либо с помощью эвакуатора.
  6. В пробках, нежелательно переводить селектор в положение «Нейтрал». Такой прием увеличивает износ трущихся деталей и сокращает ресурс вариатора. Для роботизированной коробки, наоборот, требуется перевести ее в нейтральное положение, поскольку в положении «D» включено сцепление. При этом изнашивается корзина, выжимной подшипник и ведомый диск.

Итог

Любой тип трансмиссии имеет достоинства и недостатки, но все КПП требуют ухода и соблюдения правил эксплуатации. Если регулярно проверять уровень масла и менять его в сроки, рекомендованные заводом изготовителем, не допуская перегрева и перегрузок, то КПП прослужит долго и без проблем.

Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!
Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!

procrossover.ru

Коробка передач автомобиля. Виды КПП

_____________________________________________________________________________________________________________________

Коробка передач является важным узлом в устройстве автомобиля и предназначена для передачи мощности двигателя к ведущим колесам. В процессе передачи мощности, в виде крутящего момента, происходит его трансформация (увеличение или уменьшение), изменение направления и т.д. Второе предназначение коробки передач – отключение крутящего момента от трансмиссии, исключение – механическая коробка. В этом виде коробок отключение крутящего момента происходит при помощи отдельного узла – сцепления.

Рассмотрим ниже все концепты коробок передач, их основные плюсы и минусы, перспективы.

Различают основные виды коробок передач:

Механическая коробка управляется ручным способом, это более старый вид, но очень хорошо себя зарекомендовавший, особенно у водителей, которые любят ощутить всю мощь своего железного коня. Естественный недостаток таких КПП низкий КПД, из-за трения зубьев шестерен, сопротивления трансмиссионного масла.

Автоматическая коробка, так же известна и применяется давно в автомобилестроении. Переключение ступеней скорости происходит в автоматическом режиме, а вот команда на начало движения или движение задним ходом требует команды водителя. Как и у МКПП, у «автомата» небольшой КПД по тем же причинам и из-за наличия планетарных механизмов в устройстве коробки.

Любителями таких коробок являются, конечно, наши дамы. Многие просто не знают, что раньше существовала и третья педаль – сцепление. К дамам можно отнести и «американского потребителя», американцы очень редко покупают авто с механикой.

Как говорилось выше, МКПП наилучший вариант коробки, и даже роботизированная коробка передач изготовлена на её основе, но с автоматическим управлением. Управление «роботом» может даже подстраиваться под стиль вождения. Недостатки те же, что и у механики, а вот плюсов, гораздо больше. Применив два вала, удалось повысить КПД, уменьшить габаритные размеры, повысить надежность коробки.

Автолюбителям пришлась по душе роботизированная коробка, а для любителей механики или просто принципиальных противников РКПП, есть возможность перехода на ручной режим управления.

Вариатор – новое слово в коробках передач. Главным недостатком вариатора остается пока невозможность применения на более тяжелых моделях авто, чем малолитражки. Неоспоримое достоинство, это, конечно, простота, плавное изменение крутящего момента, довольно высокий КПД, поскольку отсутствуют пары шестерен передач, кроме «заднего хода».

Автолюбители разделились практически поровну, на скептиков и любителей вариаторов, но времена МКПП постепенно уходят в прошлое и, пока будущее за «роботом» и вариатором! А там поживем – увидим!



РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:



_____________________________________________________________________________________________________________________



autoustroistvo.ru
