JCB JS 220 — спецификация, фотографии, видео, обзор

  • Тип: Гусеничные экскаваторы;
  • Производитель: JCB;
  • Модель: JCB JS 220.

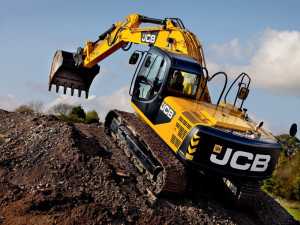

JCB JS 220 фото

JCB JS 220 описание

Особенностью кабины JCB JS 220 является установленное в ней полностью регулируемое сиденье на пневматической подушке. Дополнительная система фильтрации гидравлического масла Plexus с тонкостью очистки гидравлической жидкости 1,5 микрон улучшает надежность системы, повышая при этом срок службы фильтров. Современная система управления AMS непрерывно передает технические данные на монитор, установленный в кабине JCB JS 180. Современный двигатель JCB JS 180 с низким уровнем вредных выбросов и в то же время обладающий высокой надежностью и долговечностью полностью удовлетворяет всем существующим стандартам

Гусеничная платформа состоит из сварной X-образной рамы, изготовленной из высокопрочной стали. Она обладает внушительным запасом прочности, что дополнительно продлевает срок эксплуатации экскаватора. Также из данной стали изготовлены и рабочие органы машины, более того они имеют дополнительные усиления, благодаря чему техника может работать с весьма тяжелыми весами. Стрела и рукоятка имеют внутриобъемные перегородки, положительно сказывающихся на прочности. Поворотная платформа надежно приварена к плоскостям гусеничной платформы, благодаря чему удалось повысить надежность при работе в сложных условиях.

Технические характеристики JCB JS 220

Эксплуатационная масса23500 кг
Емкость ковша0,4-1,19 м3
Мощность двигателя102 кВт
Маскимальная глубина копания6,6 м
Максимальная высота выгрузки6,8 м
Максимальный радиус копания9,9 м

Отзывы о JCB JS 220

Передовая система управления, дополнительная защита ходовой части, новые функции и модернизированный двигатель позволяют использовать экскаватор для:

Минимум затрат при максимуме производительности обеспечивается за счет двух факторов. Первый — рециркуляция масла в регенеративной гидросистеме в обход цилиндров. Благодаря этому сокращается расход горючего и время длительности одного цикла. Второй — возможность перехода на холостой ход в автоматическом режиме. Здесь происходит снижение оборотов движка, ведь гидросистема аппарата не задействована в этот момент.

Экскаваторы JCB необходимы при осуществлении таких видов работ, как:

stronews.ru

Г.А.К.: Экскаватор JCB JS 220. Эта техника в настоящее время не предлагается.

    Одноковшовый гусеничный экскаватор JCB JS 220 обладает эргономичной и узнаваемой кабиной, оснащенной полностью регулируемым креслом оператора на пневматической подвеске, рычагами управления оптимальной длины, действительно великолепной круговой обзорностью.

    Огромная дверь обеспечивает легкий доступ в кабину, а ее абсолютно плоский пол – легкость уборки.
Кабина обороудована эффективным вентилятором и мощным отопителем, препятствующим запотеванию лобового стекла. За все это отвечают 8 дефлекторов, расположенные для обеспечения идеальных условий работы.

    Все органы управления понятны и просты в использовании.

Стрела и рукоять экскаватора управляются сервоманипулятором в соответствии со стандартом ISO и регулируются автономно рядом с сидением. Кнопка выбора скорости хода, встроенная в джойстик, облегчает переключение скорости движения. Управление оборотами двигателя осуществляется с помощью поворотного регулятора и кнопкой холостого хода, установленной прямо на джойстике, либо с помощью системы холостого хода с настраиваемым временем срабатывания. Второстепенные переключатели управления размещены со стороны рычагов и, таким образом, отпадает необходимость поворачиваться чтобы активировать элементы управления.

    Благодаря большой площади остекления модели JS220 и тщательно продуманной передней, боковой и
верхней системе освещения оператор будет доволен обзором участка для выполнения манипуляций, а также земляных и погрузочных работ — даже если при этом потребуется вид «как на ладони». Обеспечивается отличный вид сверху, который стал еще лучше за счет продуманного размещения двигателя стеклоочистителя (по левой стороне верхней части крышикрыши, и, тем самым, не создает помех для обзора ковша). Нижние стекла просто и надежно размещаются на раме верхнего стекла, при этом ветровое стекло целиком держится на пневматической распорке, которая обеспечивает быструю и удобную его эксплуатацию. Солнцезащитная шторка на роликах защищает от бликов на ветровом или верхнем стеклах.

Отсутствие загораживающих конструкций обеспечивает отличный обзор на обе гусеницы, в частности, на край передней правой гусеницы. Низкое расположение обтекаемого капота двигателя создает отличный задний обзор.

    JS 220 оборудован уникальной дополнительной системой фильтрации гидравлического масла Plexus с тонкостью очистки гидравлической жидкости 1,5 мкм, что значительно улучшает надежность системы, повышая срок службы фильтров на 1000 м/ч и продлевая срок замены масла до 5000 м/ч. Это, в свою очередь, способствует упрощению технического обслуживания модели JS 220 и обеспечивает при этом лучшую долговечность компонентов.

Система управления:


Экскаватор оснащен современной системой автоматизированного контроля управления AMS, непрерывно оповещающей оператора. Система передает технические данные на монитор, установленный в кабине JCB JS 220, обеспечивая тем самым максимальную производительность, топливную экономичность и эффективность при работе. Разумеется, все это при понятном и легким в использовании интерфейсе. Антибликовый экран системы отображает следующие данные: текущее время, служебные текстовые сообщения, информация о режиме мощности, эксплуатационное время, сигнальные лампы, датчик гусеничной передачи, данные с датчика уровня топлива, температуру жидкостей двигателся и гидравлической системы.

Усовершенствованная система диагностики (ПК не требуется) упрощает и ускоряет техническое обслуживание. В системе AMS предусмотрено три уровня доступа к данным, при этом оператор имеет доступ только к первому уровню. Данные по техническому обслуживанию и машине можно безопасно сохранить на компьютере машины для будущего использования. Регистрационные данные при необходимости можно загрузить на компьютер.

В тяжелых условиях работы данный экскаватор может кратковременно увеличивать мощность гидравлических исполнительных устройств на 10% для увеличения усилия отрыва на ковше и рукояти.

Система AMS – Advanced Management System: Данная система управления определяет текущую оптимальную достаточную мощность двигателя и гидравлических устройств и выбирает один из четырех способов работы:

  • H (Тяжелая) 100%-ая отдача от двигателя и гидравлических исполнительных устройств для максимальной производительности.
  • S (Стандартная) 90% от максимально возможной мощности двигателя и гидравлических систем, оптимально для хорошей экономичности при сохранении высокой производительности.
  • L (Легкая) 70% от максимально возможной мощности двигателя и гидравлических систем для работ прецизионной точности и низкого потребления топлива.
  • F (Оптимальная) 70% от максимально возможной мощности двигателя и гидравлических с возможностью мгновенного увеличения усилия отрыва на ковше и рукояти до максимального для наиболее экономичной, оперативной и качественной работы.

    Используется также регенеративная система циркуляции масла, которая уменьшает время цикла и снижает расход горючего.

Максимальное усилие отрыва экскаватора JS 220 на рукояти — 14 610 кгс при максимальном усилии отрыва ковша 15 800 кгс.

Модель JS220 оснащена либо монострелой на 5,7 м, либо трехзвенной шарнирной стрелой, благодаря которой транспортировка становится легче, копание выполняется ближе к машине, а грузоподъемность повышается.

Для обеих стрел предусмотрен выбор длины рукояти – малая (1,9 м), средняя (2,4 м) или большая (3 м), которые соответствуют требованиям по вылету, глубине выемки, высоте загрузки, отрыву и универсальности работ на площадке.

Демпферы системы контроля:


Гидроцилинидры стрелы и рукояти экскаватора оснащены системой амортизации, которая предотвращает резкие толчки, защищает машину и делает работу на ней еще более комфортабельной. Для большего удобства и безопасности система контроля амортизации работает, пока вы ее не отключите. При деактивации системы контроля сокращается время циклов и, как результат, увеличивается производительность.

Рама:


Прочная конструкция базы JCB JS 220 в стандартном исполнении включает в себя Х-образную раму ходовой тележки с большим дорожным просветом, поворотным кругом большого диаметра и нижнюю защиту ходовой части.

Внушительную грузоподъемность экскаватора обеспчивает исключительная устойчивость машины.

Машина имеет великолепную защиту от повреждений: боковые обтекатели в пределах базы и большой зазор над гусеницами сокращают риск повреждения надземных конструкций; предохранительный кожух защищает ходовую часть от осколков, а отключаемая система амортизации стрелы и рукояти сокращает износ узлов машины.

Гусеницы:


Звенья гусениц смазаны и герметизированы на весь срок службы, что позволяет снизить уровень шума и увеличить срок их эксплуатации.

Двигатель:


Новый современный четырех-цилиндровый турбодизель с интеркулером Isuzu 4HK1X рабочим объемом 5,9 л. развивает мощность 172 л. с. уже при 2000 об/мин.

Система управления двигателем автоматически реагирует на требования гидравлической системы и поддерживает идеальную производительность двигателя при заданных условиях работы.

При этом силовая установка экскаватора полностью соответствует требованиям EURO III и Tier III в отношении выбросов и сочетает это с высокой надежностью и долговечностью, полностью удовлетворяя всем существующим стандартам.

Электрическая система:


24В (2 аккумулятора 12В необслуживаемые).

Генератор: 24 В, 40 А.

    Различные комбинации расположения бульдозерного отвала и выносных опор позволяют машине в точности соответствовать требованиям заказчика.










Технические характеристики экскаватора JCB JS220.
Дорожный просвет (клиренс), мм486
Вместимость топливного бака, л390
Максимальная емкость ковша погрузчика, м31,19
Максимальная глубина копания экскаватора, м6,6
Максимальный вылет стрелы, м9,87
Двигатель    Isuzu 4HK 1 X. Дизельный, с промежуточным охлаждением наддувного воздуха, рециркуляцией отработавших газов, системой подачи топлива с общей рампой, жидкостным охлаждением и турбонаддувом.
    Рабочий объем 5,2 л;
    максимальная мощность 128 кВт при 2000 об/мин.


Либо Isuzu BB-6BG1T. Дизельный, с турбонаддувом; жидкостного охлаждения; с непосредственным впрыском топлива. Рабочий объем 6,5 л;
     максимальная мощность 102 кВт при 1950 об/мин.

ПриводСистема управления — двойными педалями и рычагами для независимого управления гусеницами.
Снаряженная масса, т21,1 — 23,5
Опции компоновки стрелыусиленная / удлинненная / шарнирная стрела



Рекомендуем Вам обратить внимание на наши специальные программы и предложения аренды техники на специальных условиях. В настоящее время мы предлагаем также широкий спектр моделей мирового лидера в разработке и производстве подъемников — подъемники JLG Industries, Inc серий ES, AJ и Liftlux.

c-r-c.ru

Гусеничный экскаватор JCB JS220 и его особенности

Гусеничные экскаваторы являются незаменимой техникой на всех типах карьерах, а также в любой промышленной сфере. В частности, экскаватор на гусеничном ходу используется для многих видов земляных работ в строительстве. Благодаря хорошей вместительности ковша и общей производительности, данная техника отлично зарекомендовала себя на песчаном карьере, где требуется высокая эффективность работы и надежность машины.

Модель средней весовой категории JCB JS220

Современный гусеничный экскаватор JCB JS220 представляет собой машину средней весовой категории, который выпускается в одной линейке с тяжелыми гусеничными экскаваторами марки JCB. Вес JCB JS220 равен почти 22 тоннам, так как техника изготавливается с определенным запасом прочности.

Стальная рама имеет мощные металлические вставки и распорки для обеспечения большей жесткости и безопасности на ухабистых дорогах.

В наиболее важных местах на раме имеются технические утолщения, которые позволяют сохранить прочность металла даже под воздействием огромных механических нагрузок. Для производства экскаватора JCB JS220 используются только современные и надежные компоненты, отвечающие всем мировым, отраслевым стандартам. Данная модель оснащена дизельным двигателем повышенной эффективности, марки Dieselmax. Благодаря использованию новым системам, разработчикам удалось добиться сокращения расхода топлива до 11%.

Технические характеристики экскаватора

Экскаватор JCB JS220 технические характеристики, которого находятся на уровне между средним и тяжелым классом машин, может выполнять различные работы, с разными типами грунта. Современное техническое оснащение позволяет осуществлять эффективную работу практически в любом температурном диапазоне, в частности возможна эксплуатация от – 45 до + 50 градусов. В таких самых условиях может также работать и экскаватор JCB 330.

Главные технические особенности:

  1. двигатель – дизельный с надувом, марки «Dieselmax — Isuzu 4HKIX», объемом 5,2 л, мощностью 190 л. с. при 2600 об/минуту и крутящим моментом 560 Н*м при 1600 об/мин;
  2. трансмиссия – механическая КПП с раздельным включением передач, реверс, 6-ступеней;
  3. гидравлическая система – объем баков гидросистемы 200 л, 3 гидроцилиндра на стреле;
  4. объем топливных баков – 343 л;
  5. максимальная скорость поворота – 12,9 об/мин;
  6. объем ковша – в зависимости от конкретной комплектации, от 0,4 до 1,2 м3;
  7. температурный режим эксплуатации – от – 45 до + 50 градусов;
  8. общий вес техники – 21900 кг;
  9. общие габаритные размеры – 9701 мм х 2990 мм х 2946 мм;
  10. тип шасси – гусеницы шириной 600 мм.

Экскаватор оборудован системой многофункционального управления, в частности, возможно, выполнять до 5-ти действий, при этом техника будет находиться в движении. Благодаря мощной и плавной работе всех гидроцилиндров, управление экскаватором осуществляется быстро и плавно. В зависимости от типа эксплуатации, могут использоваться несколько основных режимов работы: «Автоматический», «Точный» и «Подъем».

Особенности эксплуатации

У экскаватора JCB JS220 управление достаточно своеобразное и осуществляется при помощи электронной панели внутри кабины. Для большего удобства в салоне размещен специальный джойстик, который отвечает за работу движений экскаватора. Широкие гусеницы способствуют устойчивой работе на любой поверхности, независимо от % наклона, техника может поддерживать высокую эффективность выполнения работы даже на размокших и вязких грунтах. При необходимости на стрелу могут устанавливаться ковши различных объемов.

Производительность JCB JS220

Высокоэффективный средний экскаватор JCB JS220 габариты, которого не превышают допустимые нормы, обеспечивает высокий уровень производительности благодаря установленной силовой установке Dieselmax. Мощности двигателя хватает для работы абсолютно во всех диапазонах оборотов. Компания производитель гарантирует увеличение скорости выполнения работ на 12% больше, чем у любых других аналогичных экскаваторов. На JCB JS220 установлена специальная быстросъемная каретка, которая позволяет с высокой оперативностью переставлять навесное оборудование.

Порядок проведения ТО и ремонта

Многофункциональный экскаватор JCB JS220 цена, на который изменяется в зависимости от года выпуска техники и ее состояния, имеет специальный регламент технического обслуживания, который устанавливается производителем. К примеру, замену смазывающих жидкостей рекомендуется осуществлять каждые 30 тыс. километров, а гидравлическую каждые 50 тыс. Ремонт может проводиться на любой станции технического обслуживания, где ремонтируют специальную технику.

kowsh.ru

Гусеничный экскаватор JCB JS 220

Гусеничный экскаватор JCB JS 220

Экскаватор JCB JS 220 имеет достаточно удобную кабину с замечательной круговой обзорностью и полностью регулируемым сиденьем на пневматической подушке, с рычагами управления удобной длины, также имеется встроенный отопительный механизм направленный против запотевания лобового стекла. Также данная модель экскаватора снабжена системой дополнительной фильтрации гидравлического масла Plexus, при этом тонкость очистки гидравлической жидкости составляет 1,5 микрон, что значительно повышает надежность системы экскаватора, при этом продлевая ему срок службы фильтров примерно на 1000 м/ч, а также продлевается срок замены масла ориентировочно до 5000 м/ч. Данные преимущества, позволяют сделать техническое обслуживание экскаватор более простым и эффективным. Для кратковременного 10% усиления отрыва ковша с помощью рукояти применяется специальная функция в гидравлической системе. Максимальную производительность работы экскаватору JCB JS 220 также создает грамотная система AMS, которая передает данные технического характера касательно экономии топлива и производительности на монитор находящийся в кабине. Данная модель экскаватора обладает достаточно прочной конструкцией базы, в которую включены: х-образная рама ходовой тележки с обширным дорожным просветом, поворотный круг достаточно большого диаметра и нижняя защитная пластина ходовой части. В дополнение ко всему экскаватор JCB JS 220 имеет современный и мощный двигатель с минимизированным уровнем выброса вредных веществ, при этом параметры надежности и долговечности максимально удовлетворяют всем существующим общемировым критериям качества.

Технические характеристики экскаватора JCB JS 220
































Общий вес, кг21 100-23 500
 Двигатель
 — Модель двигателя 4HK1X
 — Тип двигателя дизельный
 — Число и расположение цилиндров 4
 — Рабочий объём двигателя, см3 5 193
 — Мощность двигателя, кВт (л.с.) 128(172)
 — Расчётная частота вращения, об/мин 2 000
 — Производитель двигателя (марка) Isuzu
 Максимальная скорость, км/ч 5,6
 Дорожный просвет, мм 486
 Колесная (гусеничная) база, мм 3 370-3 660
 Ширина гусеницы, мм 500/600/700/800/900
 Топливный бак, л 343
 Система охлаждения, л 25,5
 Гидравлическая система, л. 200
 Гидробак, л. 120
 Глубина копания, мм макс. 6350
 Высота выгрузки, мм макс. 8010
 Максимальная сила тяги, кН 202,3
 Колея передних/ задних колес, мм 1 990-2 390
 Наибольший преодолеваемый подъем, град. 35
 Вместимость ковша, куб.м. 1,3
 Радиус поворота задней части платформы, мм 2 825
 Скорость поворота платформы, об/мин. 12,9
 Высота копания, мм макс. 10 910
 Максимальный радиус копания, мм макс. 9 980
 Максимальная досягаемость (по уровню грунта), мм макс. 9 810
 Вид шасси гусеницы

sk-karbon.ru

JCB JS220LC | Specifications | (2013-2017)

Базовая модель с кабиной ROPS, станд. ходовой частью,стандартной стрелой, стандартным ковшом

Скачайте 250 подробных технических спецификаций и конкурентную информацию JCB JS220LC

See 21 datasheets

JS220LC JCB — Технические данные

Вес21.904 т
Транспортная длина9.584 м
Транспортная ширина2.99 м
высота в транспортном cостояние3.179 м
Объем ковша1.25 м³
Ширина гусениц600 мм
Нижняя тележкаLC
СтрелаMB
рабочая длинна выдвижной стрелы9.14 м
Глубина копания6.16 м
Сила черпания138.2 кН
Ширина ковша1.5 м
Производитель двигателяJCB
Модель двигателяEcoMax
Мощность двигателя129 кВт
Мощность двигателя173 л/с
Рабочий объем4.8 л
число цилиндров4
уровень выбросовEuro IV
Габариты д х ш х в###
Число оборотов при макс. крутящем моменте###
Макс.крутящий момент###
Диаметр цилиндра х ход поршня###
Вес###

JS220LC JCB — Специальное оборудование

  • Кондиционер
  • Быстросменный адаптер Гидрав.
  • Быстросменный адаптер маши.
  • сажевый фильтр
  • Регулирование колеи
  • Отвал
  • Регулируемая кабина водителя
  • Предупреждающее уст-во о перегрузке
  • Перегрузочный экскаватор

Загрузить спецификации и технические спецификации для JCB JS220LC

X

Что вы думаете об этой машине?

Благодарим за отзыв

specs.lectura.ru

Болотный экскаватор JCB 220 LC T2

Цена за смену с топливом: 12.000 руб!
Телефон: +7 (812) 244-40-91

Гусеничные экскаваторы JCB JS220 LC T2 весом до 22 тонн способны выполнять земляные работы на площадках с мягким грунтом и большими уклонами. Наличие гусеничного шасси гарантирует высокую устойчивость и проходимость. Модель широко используется строительными и дорожными компаниями, обеспечивая необходимую эффективность и производительность. Экскаватор позволяет выполнять рытье грунта до глубины около семи метров и подъем на высоту выгрузки до семи метров (максимальная высота составляет около девяти метров).

На гусеничном шасси смонтирована поворотная платформа со стрелой и рукоятью (вылет до 10 м). Объем ковша составляет до 1,2 кубометров. В качестве силовой установки используется двигатель Isuzu 4HKIX мощностью 128 кВт. Рабочее оборудование приводится в движение гидравлической системой. Скорость поворота платформы достигает 13 об/мин.

Оформить договор аренды JCB JS220 LC T2 можно в ООО «Экскаватор Эксперт». Компания остается надежным партнером для многих фирм и организаций, всегда точно выполняя взятые обязательства.

Арендовать экскаваторы всегда выгоднее покупки такой дорогостоящей техники, независимо от периодичности выполнения земляных работ.






JCB JS220 LC T2
Полезная мощность двигателя128 кВт
Объем ковша1.2 м3
Глубина копания6.6 м
Масса22.500 кг

Видео JCB JS220 LC T2

excavator-expert.ru

Экскаватор JCB JS 220 — аренда спецтехники, инженерные системы, строительные работы

 Основные характеристики
Полное названиеГусеничный экскаватор JCB JS 220
Общий вес, кг21100-23500
 Двигатель
Модель двигателя4HK1X
Тип двигателядизельный
Число и расположение цилиндров4
Рабочий объём двигателя, см35193
Мощность двигателя, кВт (л.с.)128(172)
Расчётная частота вращения, об/мин2000
Производитель двигателя (марка)Isuzu
 Топливная система
Максимальная скорость, км/ч5,6
 Размеры
Дорожный просвет, мм486
Колесная (гусеничная) база, мм3370-3660
Ширина гусеницы, мм500/600/700/800/900
 Заправочные емкости
Топливный бак, л343
Система охлаждения, л25,5
Гидравлическая система, л.200
Гидробак, л.120
 Эксплуатационные характеристики
Глубина копания, мммакс. 6350
Высота выгрузки, мммакс. 8010
Максимальная сила тяги, кН202,3
 Колёса
Колея передних/ задних колес, мм1990-2390
 Ходовые характеристики
Наибольший преодолеваемый подъем, град.35
 Навесное оборудование
Вместимость ковша, куб.м.1,19
 Характеристики экскаватора
Радиус поворота задней части платформы, мм2825
Скорость поворота платформы, об/мин.12,9
Высота копания, мммакс. 10910
Максимальный радиус копания, мммакс. 9980
Максимальная досягаемость (по уровню грунта), мммакс. 9810
 Другие характеристики
Вид шассигусеницы
