Технические характеристики автогрейдера ДЗ-180: устройство, размеры

Перед тем как начался распад Советского Союза, брянский завод «Брянский Арсенал» начал выпуск новой линейки продукции автогрейдер ДЗ-180.  Инженера решили взять за основу имевший популярность в то время автогрейдер серии ДЗ-143.  В целом получилась своеобразная копия автогрейдера, который имел общие узлы и компоненты с ДЗ-153 модели.  По своей классификации грейдер ДЗ-180 относится к среднему ряду спецтехники, который работает исключительно с грунтами.  Главное преимущество, это уникальная конструкция машины, которая сочетается с не менее мощным двигателем, предусмотренный в данной модели.

Сферы применения автогрейдерной техники

Как и большинство своих собратьев, технические характеристики автогрейдера ДЗ-180 предназначены для выполнения следующих операций:

  • Для обустройства дорожного полотна. В конструкции машины предусмотрен бульдозерный нож, который использует вспомогательный грейдерный отвал с встроенными поворотными кругами, где также имеется конструкция рыхлителя-кирковщика, имеющий достаточно большой диапазон рабочих возможностей. Эти характеристики позволяют использовать грейдер для работы с грунтом, которые относятся к I,II, III категориям, имеющие сложные характеристики рельефа.
  • При помощи уникальной спецтехники можно работать на сложных участках дороги, имеющие нестандартные характеристики рельефы.
  • Спецтехника автогрейдер ДЗ-180А применяется для формирования специального устройства корыта дорожного полотна.
  • Отличный вариант техники, который предназначен для смешивания грунта, в том числе с использованием добавок.
  • Кроме традиционных СДР, грейдер ДЗ-180 с задним мостом используют также при проведении очистных мероприятий на дороге, очистка обочин, городских улиц и площадей.
  • Используя рыхлитель и кирковщик, можно производить вскрытие изношенного дорожного полотна асфальта и булыжника.
  • В дорожной отрасли машина используется для обустройства обочин, прилегающих канав, а также для оформления прилегающей территории к дорожному полотну.

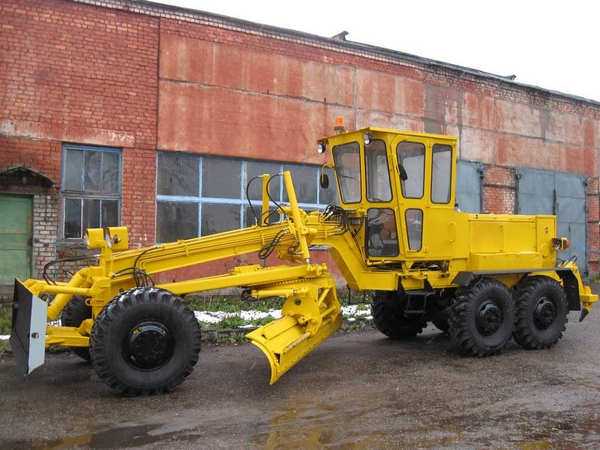

Автогрейдер ДЗ-180 в работе

Конструктивное строение автогрейдерной техники.

Учитывая сведения и данные руководства по эксплуатации, можно отметить, что устройство грейдера ДЗ-180 имеет следующие характеристики и принципиальное значение для СДР.

  • Мощность мотора составляет от 80 до 110 квТ, класс соответствия 140, что указывает на самоходный вариант исполнен я техники.
  • Конструкция ведомого рабочего органа машины прямо указывает на то, что техника относится к грейдерным агрегатам дорожного типа, которые имеют принципиальные характеристики полного поворота техники.
  • Колёсная схема имеет принципиальное значение. Тип А указывает на наличие передней оси, расположены Б — которая имеет заднюю тележку, на которой предусмотрено две оси с наличием четырёх ведущих колёс. В серии В — присутствует всего 3 оси.
  • Основой рамы является сочленённая шарнирная рама, которая в конструктивной части соединяет две полурамы, расположенные как спереди, так и сзади. Соединение всей конструкции производится вертикальными шарнирными соединениями, которые расположены непосредственно с осью балансировочной части тележки.
  • Главным рабочим органом машины является грейдерный отвал, который закреплён на поворотном круге, имеющий непосредственное соединение с тяговой рамой. В конструкции предусмотрены двухлезвийнные ножи, которые подлежать замене в случае выхода из строя (лёгкая замена).
  • Опция ГО перемещается по принципу вверх-вниз, за счёт встроенных гидравлических цилиндров. Разворот вокруг своей оси осуществляется на полноповоротном круге.  Присутствует в конструкции дополнительная система цилиндров, которые под воздействие опции ГО перемещаются в угловом направлении соотношения, используемые для отделки откосов и насыпей дородного полотна.
  • Дополнительным рабочим инструментом является бульдозерный отвал, который расположен в передней части машины, а также специальный кирковщик, причём последний вариант навесного оборудования можно использовать в постоянном подвешенном состоянии. Кирковщик располагается в передней части машины, а в некоторых случаях в середине спецтехники, а также в задней части машины.  При необходимости можно использовать дополнительную навеску для удлинителя рабочего отвала.
  • Современные модели имеют улучшенные технические характеристики грейдера ДЗ-180, где предусмотрены компьютерные технологи. Применение ГО совместно с компьютерными системами позволяет установить отвал в продольном и поперечном сечении, при этом можно добиться точности показатели оборудования для проведения обработки, как для грунтовой поверхности, так и для гравийного варианта.
  • Тип трансмиссии, который используется для ДЗ-180, одновременно относится к двум вариантам исполнения. По желанию покупателя, он может купить автогрейдер ДЗ-180 с механической системой управления, так и с гидромеханическим принципом работы.

Устройство автогрейдера ДЗ-180

Оператор техники может удобно распоряжаться своим рабочим пространством внутри салона кабины, где нет стеснённых условий работы.  Эргономичное остекление позволяет оператору управлять машиной удобно и максимально комфортно.  Для предупреждения загрязнения стёкол в машине предусмотрена конструкция стеклоомывателя и стеклоочистителя

Кресло оператора довольно комфортное, в нем предусмотрены системы регулировки, предназначенные для подстраивания рабочего места в соответствии с физическим строением тела человека. В машине предусмотрены дополнительные системы для комфортного пребывания в салоне, это отеплитель и кондиционер. В более поздних версиях машины появился приточно-вытяжной тип люка, а также новая инновационная приборная доска и вспомогательные рычаги управления машиной.  В зоне доступной видимости расположены кнопки и рычаги управления, которые позволяют оператору взаимодействовать с грейдером в процессе работы.

Дополнительно продуманы системы безопасности эксплуатации машины, в случае опрокидывания транспортного средства, тем самым создаётся безопасность для жизни оператора на случай форс-мажорных обстоятельств.

Общие технические данные транспортного средства

Длительное хранение автогрейдера ДЗ-180 обусловлена специальной конструкцией транспортного средства, где есть возможности эксплуатировать машину как при температуре -40С, так и в условиях жаркого климата, до +40С.  В таблице приведены основные технические данные спецтехники

Наименование Значение
Класс спецтехники Средний, тип 140
Вес машины, кг 12500
Технические параметры машины8 950х2 500х3 510 мм
Размер отвала грейдера, кг3 740х620
Размер отвала бульдозерного типа, мм2 475х840
Максимальный вынос в сторону ГО по отношению к тяговой раме, мм800
Вынос ГО по отношению основной плоскости грунта,мм 250
Количество зубьев рыхлителя, шт. 3
Ширина для обработки рыхлителем, мм 1300
Допустимая глубина обработки рыхлителем, мм 250
Общее управление Гидравлическое
Рама (учитывается модификация)Жесткий тип или шарнирно-сочленённый
Формула колёсная1х2х3
Предельный радиус разворота, м12,5
Размер колёсной базы в дюймах 14,0-20,0
Трансмиссионное управление Гидравлика или Механика
Моторная частьДизель А-01МС или А-01М
Параметр мощности, л.с. 130
Скоростной режим От 4 до 43 км\час в зависимости от положения машины

В 1994 году производитель начал выпуск новой модели грейдерного агрегата с индексом А, который указывал на наличие нового вида мотора, который имел серию Д-260.2, а также улучшенные по многим параметрам данные трансмиссии. Чуть позже решено было модернизировать действующий автогрейдер под новый тип машины, который получил название ГС-14-02. Данный модельный ряд ничем не отличается от принципиальной характеристики действующей серии, но имеет доработанные технические и конструкционные решения.

Видео:Автогрейдер ДЗ-180

Марина

Дата публикации:

Ноябрь 12, 2017

Рейтинг статьи:

Загрузка…

Понравилась статья?

Поделиться статьей


похожие статьи

ospetstehniki.ru

Автогрейдер ДЗ 180 – устройство и технические характеристики

Автогрейдер ДЗ 180 – это специальная техника, которая служит для выполнения разнообразных дорожных работ – профилирование, выравнивание дорожного полотна, планировка грунта и гравия, а также для снегоочистительных работ.

Грейдер ДЗ 180 может работать на грунтах 1-3 категории при температуре -40°С…+40°С в условиях умеренного и тропического климата. В качестве силовой установки используются двигатели А-01МС с электростартером или А-01М с пусковым двигателем, а также Д-260.2 с электростартером.

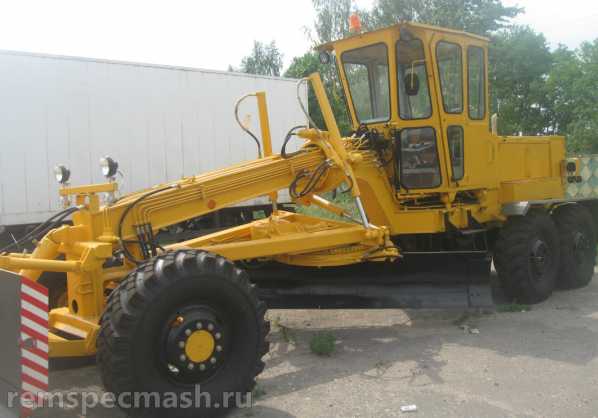

Автогрейдер ДЗ 180

На автогрейдер может устанавливаться 3 вида коробок передач: гидромеханическая, имеющая 4 передачи вперед и 2 назад; механическая с шестью передачами вперед, с передаточным числом на высшей передачами i=0,62 и двумя назад, механическая с шестью передачами вперед и передаточным числом на высшей передаче i=0,835 и двумя назад.

Дополнительно грейдер может оснащаться бульдозерный отвалом, кирковщиком, системой автоматики положения грейдерного отвала, снегоочистителем и др.

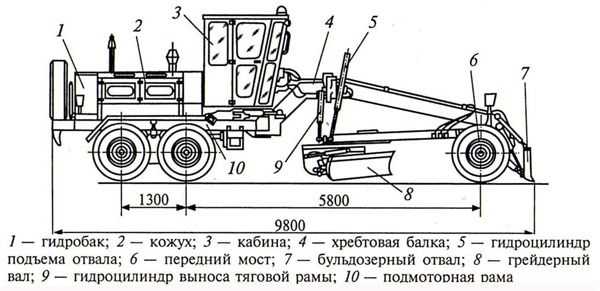

Устройство автогрейдера ДЗ 180

Устройство автогрейдера ДЗ 180

Конструктивные особенности ДЗ 180

  • по мощности двигателя от 80 до 110 кВт этот агрегат относится к классу 140, то есть самоходные грейдеры среднего типа;
  • по конструктивным особенностям рабочего органа он относится к дорожным агрегатам с грейдерным отвалом, имеющим возможность полного поворота;
  • согласно колесной схеме, он имеет А — переднюю ось, на которой расположены
  • управляемые колеса, Б — заднюю тележку, имеющую две оси с четырьмя ведущими колесами, и В — всего три оси;
  • шарнирно-сочлененная рама составляет основу всего грейдерного агрегата, конструктивно это две полурамы (впереди и сзади), которые соединяются вертикальным шарниром, располагающимся рядом с осью балансирной тележки;
  • грейдерный отвал, являющийся главным рабочим оборудованием этой машины, крепится на поворотном круге, закрепленном на тяговой раме, у него имеются двухлезвийные ножи, которые можно заменять;
  • основные характеристики двигателя автогрейдера ДЗ 180
  • ГО перемещается вверх-вниз при помощи гидравлических цилиндров, а разворачивается вокруг оси на полноповоротном круге, кроме того, имеется система цилиндров, под их воздействием ГО перемещается в угловом отношении с целью обработки откосов и насыпей;
  • в качестве дополнительного рабочего оборудования используются бульдозерный отвал, находящийся в передней части машины, и кирковщик, который можно подвешивать впереди, в середине и в задней части агрегата. Также возможна навеска удлинителя рабочего отвала;
  • на современных автогрейдерах этого класса применяются компьютерные системы регулирования работы ГО в поперечном и продольном положениях для повышения точности и качества обработки грунтовых или гравийных поверхностей;
  • если учитывать тип трансмиссии, то ДЗ 180 относится к обоим видам, на нем может быть установлена как механическая, так и гидромеханическая коробка передач.

Фото кабины ДЗ 180

Оператор ДЗ 180 имеет возможность размещаться в комфортной кабине, выполненной с учетом всех современных требований к эргономике и удобству управления сложной спецтехникой.

Остекление позволяет без напряжения контролировать из кабины весь технологический процесс. Есть стеклоочистители с омывателями.

Кресло оператора имеет все степени регулировки, для того чтобы водитель может чувствовать себя за управлением с полным удобством.

Для создания нормальной атмосферы в кабине установлены отопитель и кондиционер. Имеется приточно-вытяжной люк, с помощью которого обеспечивается постоянное проветривание.

Приборная доска и рычаги, а также педали управления движением и рабочими органами находятся в зоне хорошей видимости и доступности к манипулированию кнопками, выключателями и рычагами.

Продумана система обеспечения безопасности водителя-оператора при выполнении работ. Кабина оборудована защитой от опрокидывания и от падающих на крышу предметов.

На ее крыше также установлен проблесковый маячок желтого цвета, оповещающий водителей других машин о работающей спецтехнике.

Освещение в темное время суток осуществляется с помощью передних фар, расположенных на тяговой раме в районе передних колес, а также фар в верхней части кабины. Возможна установка фары-прожектора и на кабине с правой стороны от водителя.

Управление движением осуществляется с помощью рулевого колеса. Он располагается на рулевой колонке.

Она в свою очередь сопряжена с гидроусилителями рулевого управления. Через систему тяг управляются колеса, находящиеся на передней оси.

Кроме поворота колес, при развороте можно регулировать раму на шарнире на угол до 25 градусов. Это в полтора раза уменьшает радиус разворота.

Кроме того, передние пневмоколеса могут устанавливаться при боковом наклоне в двадцать градусов, причем в обе стороны, что повышает устойчивость грейдера при обработке откосов.

Технические характеристики автогрейдера дз 180



Габаритные размеры автогрейдера ДЗ-180

Длина, мм8600
Ширина, мм2540
Высота, мм3550
Колесная база, мм6200
Колея, мм2000
База отвала, мм2570


Весовые параметры и нагрузки автогрейдера ДЗ-180 (ГС-14.02)

Полная масса кг13700
Полная масса базовой комплектации с бульдозерным отвалом кг14527
Полная масса базовой комплектации с бульдозерным отвалом
и рыхлителем задним кг
15512
Нагрузка на передние колеса кг9600
Нагрузка на задние колеса кг9600


Заправочные емкости грейдера

Топливный бак490
Трансмиссия.38
Главная передача.30
Балансиры (каждый)22
Бак гидросистемы рабочего оборудования50
Система охлаждения двигателя50
Система смазки двигателя34


Рабочие параметры отвала

Вылет за пределы колеи, рама прямая, ммслева — 1920, справа — 2020
Вылет за пределы колеи, рама изогнута, ммслева — 2556, справа — 2762
Боковой сдвиг отвала, мм700
Боковой сдвиг поворотного круга, ммслева — 660, справа — 760
Максимальный угол профилирования откоса, °90
Дорожный просвет отвала, мм400
Глубина резания отвала, мм730
Угол резания ножа, °30 — 70
Максимальное тяговое усилие на ноже, кг8500
Давление на нож, усилие резания, кг7400


Гидравлика автогрейдера ДЗ-180

Максимальное давление, бар160
Производительность при 2100 об/мин насоса, л/мин60
Фильтры — напорный и сливной с тонкостью фильтрации, микрон10

Видео обзор автогрейдера ДЗ 180

tpscom.ru

Автогрейдер(грейдер) ДЗ-180/180а | Технические характеристики, расход топлива, приминение, стоимость

Автогрейдер ДЗ-180 представляет собой самоходную машину, в которой основным рабочим органом является грейдерный отвал с ножами. Отвал установлен между мостами ходового оборудования, под небольшим углом к продольной оси. Производством этой машины занимался Брянский Арсенал, но сейчас модель снята с производства. Машина по-прежнему актуальна и эффективна для строительных и дорожных работ. Покупатели ценят технические особенности: самостоятельное отправление в место проведения работ, большой запас деталей на замену, простое обслуживание.

Основные габариты:

  • Длина – 8950 мм;
  • Ширина – 2500 мм;
  • Высота – 3510 мм;
  • Длина грейдерного отвала – 3740 мм;
  • Высота грейдерного отвала – 840 мм;
  • Ширина рыхления – 1300 мм;
  • Глубина рыхления – 250 мм;
  • Масса – 12500 кг.

Назначение автогрейдера ДЗ-180

С помощью этой машины может быть выполнен широкий спектр работ – сюда входят возведение дорожного полотна, засыпание ям, канав и траншей. Используется ДЗ-180 и при обустройстве профильных выемок, насыпей. Второстепенным функциями машины можно назвать ремонтные работы: добавка связующих смесей, очистка от снега, льда или грязи. Большой плюс – это возможность работать с покрытиями разного типа – начиная асфальтом и заканчивая мокрым грунтом.

Что касается «выживаемости», то ДЗ-180 или 180а способен работать на разных грунтах и при жестких погодных и климатических условиях. Производителем заявлено, что машина выдерживает от -40 до +40°С. Работа протекает последовательными действиями, которые на строительном языке называются «проходами». Автогрейдер выполняет выравнивание, резание и перемещение грунта.

Кабина водителя имеет тепло- и шумоизоляцию высокого уровня. Значительно повышает комфорт и отопитель вместе с вентиляционным люком приточно-вытяжной вентиляции. Кабина обладает большим обзором, что существенно повышает эффективность работы. За чистотой «следят» стеклоочистители, проблесковые маячки и омыватели, которые активируются при помощи автоматики. Применение Автогрейдера ДЗ-180 востребовано в подготовке земельных участков разной величины как под застрой, так и для аграрных или уборочных целей. За счет большого грейдера машина имеет высокий КПД.

Технические характеристики Автогрейдера ДЗ-180

Машину можно отнести к полутяжелому типу. Работает Автогрейдер ДЗ-180а и 180 за счет двигателей нескольких видов: А-01М с пусковым механизмом, Д-260.2 с электронным стартером, а также с А-01МС, где тоже стартер на электронике. На выбор покупателю предоставляется разные виды трансмиссии: 6-ступенчатая гидромеханическая коробка передач; 8-ступенчатая механика. В зависимости от выбора, зависит и стоимость Автогрейдер ДЗ -80.

В качестве дополнительной опции для машины предусмотрены:

  • Автоматическая система положения грейдера;
  • Бульдозерный отвал;
  • Снегоочиститель;
  • Рыхлитель-кирковщик, который устанавливается сзади.

Автогрейдер способен развивать скорость до 43 км/ч за счет шести пневматических колес. Среди грейдеров-конкурентов мало кто может похвастаться подобной скоростью. За счет неё становится возможна быстрая доставка машины своим ходом на место проведения дорожных работы. Что касается экономии, то автогрейдер ДЗ-180 расход топлива получил следующий: от 12 до 12.8 литров дизельного горючего в час.

Мощность моторов в среднем составляет 130-140 лошадиных сил, в зависимости от установленного двигателя. Инженерами была выбрана жесткая шарнирно-сочлененная рама. Управление рабочими отсеками происходит за счет гидравлических приводов. Грейдер оснащен тремя зубьями из высокопрочной нержавеющей стали.

Технические характеристики Автогрейдера ДЗ-180а

Версия с добавкой «а» — это модификация ДЗ-180. Функции обновленная машина выполняет точно такие же, из нововведений можно выделить более мощный двигатель Д-260.2 и выбор из 3 коробок передач: два варианта 8-ступенчатой механической коробки и 6-ступенчатая гидравлическая трансмиссия. Модель также снята с производства.

Расход топлива в ДЗ-180А составляет 12.8 литров в час, т.к. модернизированная модель имеет только один двигатель. Основные габариты остаются такими же. В качестве дополнительных опций предлагались те же элементы, что и для основной версии ДЗ-180: очиститель снега, автоматическая регулировка положений ковша или грейдера и т.д.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

spectehnika-info.ru

Автогрейдер ДЗ 180 технические характеристики и устройство

Автогрейдер ДЗ-180 представляет собой самоходную машину, в которой основным рабочим органом является грейдерный отвал с ножами. Отвал установлен между мостами ходового оборудования, под небольшим углом к продольной оси. Производством этой машины занимался Брянский Арсенал, но сейчас модель снята с производства. Машина по-прежнему актуальна и эффективна для строительных и дорожных работ. Покупатели ценят технические особенности: самостоятельное отправление в место проведения работ, большой запас деталей на замену, простое обслуживание.

Назначение

ДЗ-180 — это средний автогрейдер, работающий с грунтом. Среди его главных преимуществ можно отметить специальную конструкцию и мощный двигатель. Кроме того ДЗ-180:

  1. Очень удобен при устройстве дорожного полотна. Благодаря наличию в конструкции бульдозерного ножа, грейдерного отвала с поворотными кругами и рыхлителя-кирковщика, диапазон его рабочих возможностей достаточно большой.
  2. Это позволяет ему работать на различных грунтах от I до III категории, при различном рельефе прокладываемой дороги.
  3. С его помощью выполняются не только планировка площадей, но и возведение и профилирование насыпей.
  4. ДЗ-180 применяют для формирования корыта дороги.
  5. Постоянно используется, чтобы смешивать грунт с разными добавками и вяжущими ингредиентами.
  6. Помимо специальных СДР, его часто применяют при очистке дорог, обочин и площадей от снега.
  7. При помощи рыхлителя-кирковщика вскрывают асфальт или булыжник на дорожном полотне.
  8. Дорожники постоянно используют этот грейдер при ремонте дорог. Также он применяется для поддержания околодорожных канав, кювета и насыпей в рабочем состоянии.

Технические характеристики

Длительное хранение автогрейдера ДЗ-180 обусловлена специальной конструкцией транспортного средства, где есть возможности эксплуатировать машину как при температуре -40С, так и в условиях жаркого климата, до +40С.  В таблице приведены основные технические данные спецтехники

НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
Класс спецтехники Средний, тип 140
Вес машины, кг 12500
Технические параметры машины8 950х2 500х3 510 мм
Размер отвала грейдера, кг3 740х620
Размер отвала бульдозерного типа, мм2 475х840
Максимальный вынос в сторону ГО по отношению к тяговой раме, мм800
Вынос ГО по отношению основной плоскости грунта,мм 250
Количество зубьев рыхлителя, шт. 3
Ширина для обработки рыхлителем, мм 1300
Допустимая глубина обработки рыхлителем, мм 250
Общее управление Гидравлическое
Рама (учитывается модификация)Жесткий тип или шарнирно-сочленённый
Формула колёсная1х2х3
Предельный радиус разворота, м12,5
Размер колёсной базы в дюймах 14,0-20,0
Трансмиссионное управление Гидравлика или Механика
Моторная частьДизель А-01МС или А-01М
Параметр мощности, л.с. 130
Скоростной режим От 4 до 43 км\час в зависимости от положения машины

В 1994 году производитель начал выпуск новой модели грейдерного агрегата с индексом А, который указывал на наличие нового вида мотора, который имел серию Д-260.2, а также улучшенные по многим параметрам данные трансмиссии. Чуть позже решено было модернизировать действующий автогрейдер под новый тип машины, который получил название ГС-14-02. Данный модельный ряд ничем не отличается от принципиальной характеристики действующей серии, но имеет доработанные технические и конструкционные решения.

Технические характеристики модификации 180а

Средний грейдер ДЗ 180 имеет обновленную модификацию под названием ДЗ 180а. Это самоходная машина полутяжелого типа, имеющая грейдерный отвал с ножами. Главная особенность этой модели – это более мощный двигатель Д-260.2 и усовершенствованная система трансмиссии. Основные габариты и рабочие параметры модифицированного автогрейдера существенно не изменены, он также принадлежит к классу 140.

Он имеет ту же самую сферу использования, что и основная модель. Он может применяться для работы на грунтах 1 – 3 категории, рыхления асфальтового покрытия и очистки дорог от снега.

Автогрейдер ДЗ 180а, технические характеристики и конструктивные преимущества:

  • Двигатель с турбонаддувом;
  • Более компактные геометрические размеры;
  • Усовершенствованная система автоматики;
  • Система точного контроля грейдерного отвала, а также шарнирной рамы и колёс;
  • Дисплей, отражающий в реальном времени положение всех агрегатов системы и рабочие параметры грейдера;
  • Возможность работы с поверхностями различного типа, такими как сухой или мокрый грунт, снег или лёд;
  • Три варианта конструкции коробки передач;
  • Модифицированная 6-ступенчатая гидравлическая трансмиссия;
  • Автоматическая регулировка положения грейдерного или бульдозерного отвала.

Всё это обеспечивает простоту обслуживания и отличную проходимость в самых тяжелых условиях, в том числе по бездорожью.

Устройство

Грейдер ДЗ 180 имеет вес 12,5 тонн и радиус раз ворота 12,5 метра. На ровном дорожном покрытии он способен развивать максимальную скорость 43 км/ч. Автогрейдер ДЗ 180, технические характеристики и конструктивные особенности:

  • Колёсная система типа А;
  • Управляемые колёса;
  • Шарнирно-управляемая рама;
  • Мощность двигателя от 80 до 100 кВт;
  • Возможность приобрести автогрейдер с автоматической или полуавтоматической системой трансмиссии;
  • Гидромеханическая система коробки передач.

Продумана система обеспечения безопасности водителя-оператора при выполнении работ. Кабина оборудована защитой от опрокидывания и от падающих на крышу предметов.

  • по мощности двигателя от 80 до 110 кВт этот агрегат относится к классу 140, то есть самоходные грейдеры среднего типа;
  • по конструктивным особенностям рабочего органа он относится к дорожным агрегатам с грейдерным отвалом, имеющим возможность полного поворота;
  • согласно колесной схеме, он имеет А — переднюю ось, на которой расположены
  • управляемые колеса, Б — заднюю тележку, имеющую две оси с четырьмя ведущими колесами, и В — всего три оси;
  • шарнирно-сочлененная рама составляет основу всего грейдерного агрегата, конструктивно это две полурамы (впереди и сзади), которые соединяются вертикальным шарниром, располагающимся рядом с осью балансирной тележки;
  • грейдерный отвал, являющийся главным рабочим оборудованием этой машины, крепится на поворотном круге, закрепленном на тяговой раме, у него имеются двухлезвийные ножи, которые можно заменять;
  • основные характеристики двигателя автогрейдера ДЗ 180
  • ГО перемещается вверх-вниз при помощи гидравлических цилиндров, а разворачивается вокруг оси на полноповоротном круге, кроме того, имеется система цилиндров, под их воздействием ГО перемещается в угловом отношении с целью обработки откосов и насыпей;

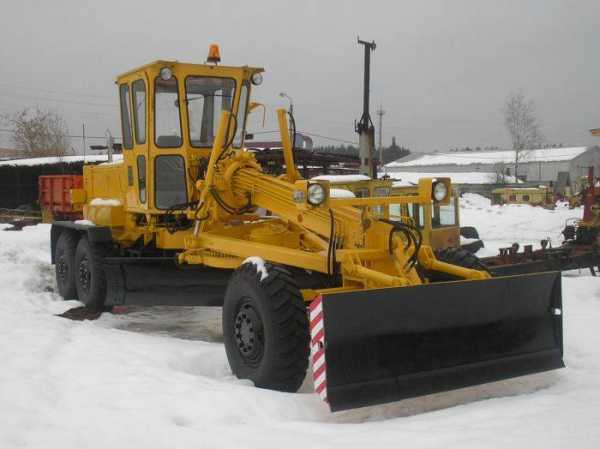

  • в качестве дополнительного рабочего оборудования используются бульдозерный отвал, находящийся в передней части машины, и кирковщик, который можно подвешивать впереди, в середине и в задней части агрегата. Также возможна навеска удлинителя рабочего отвала;
  • на современных автогрейдерах этого класса применяются компьютерные системы регулирования работы ГО в поперечном и продольном положениях для повышения точности и качества обработки грунтовых или гравийных поверхностей;
  • если учитывать тип трансмиссии, то ДЗ 180 относится к обоим видам, на нем может быть установлена как механическая, так и гидромеханическая коробка передач.

Кабина

Оператор ДЗ 180 имеет возможность размещаться в комфортной кабине, выполненной с учетом всех современных требований к эргономике и удобству управления сложной спецтехникой.

Остекление позволяет без напряжения контролировать из кабины весь технологический процесс. Есть стеклоочистители с омывателями.

Кресло оператора имеет все степени регулировки, для того чтобы водитель может чувствовать себя за управлением с полным удобством.

Для создания нормальной атмосферы в кабине установлены отопитель и кондиционер. Имеется приточно-вытяжной люк, с помощью которого обеспечивается постоянное проветривание.

Приборная доска и рычаги, а также педали управления движением и рабочими органами находятся в зоне хорошей видимости и доступности к манипулированию кнопками, выключателями и рычагами.

Продумана система обеспечения безопасности водителя-оператора при выполнении работ. Кабина оборудована защитой от опрокидывания и от падающих на крышу предметов.

На ее крыше также установлен проблесковый маячок желтого цвета, оповещающий водителей других машин о работающей спецтехнике.

Освещение в темное время суток осуществляется с помощью передних фар, расположенных на тяговой раме в районе передних колес, а также фар в верхней части кабины. Возможна установка фары-прожектора и на кабине с правой стороны от водителя.

Управление движением осуществляется с помощью рулевого колеса. Он располагается на рулевой колонке.

Она в свою очередь сопряжена с гидроусилителями рулевого управления. Через систему тяг управляются колеса, находящиеся на передней оси.

Кроме поворота колес, при развороте можно регулировать раму на шарнире на угол до 25 градусов. Это в полтора раза уменьшает радиус разворота.

Кроме того, передние пневмоколеса могут устанавливаться при боковом наклоне в двадцать градусов, причем в обе стороны, что повышает устойчивость грейдера при обработке откосов.



spectekhnika.info

Ремспецмаш — технические характеристики автогрейдера дз-180

Автогрейдер ДЗ-180 используется для ведения земляных работ при постройке полотна дороги, создания насыпей, площадей, а также для смешивания грунтов с различными добавками и связывающими материалами на дороге. ДЗ-180 применяется для ремонта и содержания дорожного полотна и прилегающих к нему обочин, очистки их от снега и льда, рыхления различных типов покрытий. Автогрейдер ДЗ-180 может работать на грунте 1-3 категорий при различных температурах и климатических условиях.

Технические характеристики автогрейдера ДЗ-180
Класс180
Эксплуатационная масса, кг12 500
ДвигательА — 01 МС / А — 01 М
Мощность, кВт (л.с.)95,6 (130)
Коробка передач
ТипМеханическая / гидромеханическая
Число передач вперед6 / 4
Число передач назад2
Скорость, км/ч4…43
Колесная формула1 х 2 х 3
Радиус поворота, м12,5
Тип рамыЖёсткая
Управление рабочими отсекамиГидравлическое
Габаритные размеры
— Длина, мм8 950
— Ширина, мм2 500
— Высота (без маяка), мм3 510
Грейдерный отвал
— Длина, мм3 740
— Высота, мм620
— Боковой вынос относительно тяговой рамы, мм800
— Опускание ниже опорной поверхности, мм250
Бульдозерный отвал
— Длина, мм2 475
— Высота, мм840
Рыхлитель
— Ширина рыхления, мм1 300
— Глубина рыхления, мм250
— Число зубьев, мм3
Размер шин, дюйм14,00 — 20

ООО»Ремспецмаш» осуществляет продажу, текущий, поузловой и капитальный ремонт автогрейдера ДЗ-180 а также поставку запчастей к нему. Подробнее узнать о том как купить автогрейдер ДЗ-180 вы можете пройдя по этой ссылке

remspecmash.ru

Запчасти к грейдерам ДЗ-98, ДЗ-122, ДЗ-143 и ДЗ-180




Автогрейдер ДЗ-180 — производство предприятия «Брянский Арсенал». Используется в процессе профилирования и другой работы с грунтами I-III категорий при дорожном строительстве, ремонте и содержании дорог и обочин, планировании площадей. С успехом применяется при строительстве насыпей, перемещении грунта, щебня и других насыпных материалов. С его помощью создаются дорожные кюветы, боковые канавы и выемки. Грейдер ДЗ-180 может беспрепятственно функционировать в самых разных климатических условиях с разностью температур от -40 до +40 градусов.

Использование дополнительных элементов позволяет использовать автогрейдер для расчистки дорожного полотна от снежного и ледяного покрова. Благодаря трехзубому рыхлителю — кирковщику, прикрепленному к задней части грейдера, можно производить рыхление различных видов покрытий.

Автогрейдер ДЗ-180 оснащен дизельным двигателем А-01М (130 л.с.) с пусковым двигателем (в модификациях грейдера используются ДВС А-01МС или Д-260.2 с электростартером), позволяющим работать с высокой производительностью. Трансмиссия машины представлена тремя типами коробок передач – гидромеханической (с 4-мя передачами вперед и 2-мя назад), механической (с 6-ю передачами вперед и 2-мя назад), и механической КПП, отличающейся от предыдущей передаточным числом на высокой передаче.

Автогрейдер ДЗ-180 с шестью пневматическими колесами, с колесной формулой 1х2х3 может развивать скорость от 4 до 43 км/ч, что делает возможным транспортировку машины самоходом. Рабочими органами техники являются грейдерный отвал, бульдозерный отвал и рыхлитель, способный одномоментно рыхлить полосу покрытия шириной 130 см, глубиной до 25 см. Модификации ДЗ-180 отличаются параметрами отвалов и комплектацией. Комфортабельная кабина с хорошим обзором создает благоприятные условия для эффективной работы водителя.

В настоящее время автогрейдер ДЗ-180 не производится. Но, благодаря своим техническим характеристикам, простоте обслуживания, высокой эффективности, производительности и возможности всесезонной эксплуатации, данная модель не теряет своей актуальности в сфере дорожно-строительных работ.





































Общие данные автогрейдера ДЗ-180

Класс

180

Эксплуатационная масса, кг

12 500

Двигатель

А-01 МС / А-01 М

Мощность, кВт (л.с.)

95,6 (130)

Скорость, км/ч

4…43

Колесная формула

1 х 2 х 3

Размер шин, дюйм

14,00х20

Радиус поворота, м

12,5

Тип рамы

Жёсткая

Управление рабочими отсеками

Гидравлическое

Габаритные размеры

Длина, мм

8 950

Ширина, мм

2 500

Высота (без маяка), мм

3 510

Коробка передач

Тип

Механическая/гидромеханическая

Число передач вперед

6 / 4

Число передач назад

2

Рабочее оборудование

Грейдерный отвал

Длина, мм

3 740

Высота, мм

620

Боковой вынос относительно тяговой рамы, мм

800

Опускание ниже опорной поверхности, мм

250

Бульдозерный отвал

Длина, мм

2 475

Высота, мм

840

Рыхлитель

Ширина рыхления, мм

1 300

Глубина рыхления, мм

250

Число зубьев, мм

3



dz-122.ru

Авто грейдер ДЗ 180 / Грейдер ДЗ-180А

Грейдер ДЗ 180, производства Брянский Арсенал. Автогрейдер представляет средний класс дз. Запчасти на авто грейдер ДЗ 180, а так-же техническую характеристику ДЗ-180 Вы можете найти в представленном каталоге. Каталог дорожно строительной машины ДЗ-180, представляет каждый узел в отдельности , каталожный номер позиции указан в таблице узла, запчасти. Оформить заказ, используя каталог, Вы можете нам позвонить или, отправить заявку on-line, katalog dz180. Нам заранее приятно, что Вы выбрали нас, Вас приятно удивят цена и сроки на, запчасти ДЗ-180. У нас много дефицита на автогрейдер ДЗ 180. Каталог, купить запчасти на автогрейдер ДЗ-180 рама основная ДЗ-180 240.01.00.00.000, мост передний ДЗ 180, рабочее оборудование ДЗ 180, круг поворотный, редуктор поворота ДЗ 180, тележка задняя или задний мост ДЗ 180, редуктор заднего моста ДЗ 180, балансир ДЗ 180, тормоз стояночный ДЗ 180, тормоз задних колес ДЗ 180, распределитель ДЗ 180, цилиндр подъема отвала ДЗ 180, цилиндр выноса отвала ДЗ 180, цилиндр поворота колёс ДЗ 180, шарнир гидравлический ДЗ-180, звоните, мы умеем дружить.



Рама основная / шарнирная ДЗ-180
240.01.00.00.000

Бульдозер ДЗ-180 (лопата передняя)
225.21.00.00.000

Рыхлитель-кирковщик ДЗ-180
225.39.00.00.000

Кабина, облицовка ДЗ-180
225.34.00.00.000

Мост передний ДЗ-180
225.56.00.00.000

Рабочее оборудование грейдера
ДЗ-180 225.07.00.00.000

Тележка задняя ДЗ-180
Тихвинский редуктор 240.03.00.00.000

Карданная передача / ДВС / Установка радиатора

Тормозная система ДЗ-180

Гидравлическая система ДЗ-180

Тормозная система ДЗ-180

Электрооборудование ДЗ-180

Коробки перемены передач: МКП

www.speczapchast.ru
