Гусеничный бульдозер Четра Т-11: технические характеристики, габариты

Четра Т-11 является тяжелой бульдозерной спецтехникой на гусеничном ходу, относящейся к 10-му тяговому классу. Эти бульдозеры находят применение при выполнении дорожных и строительных работ самой высокой сложности, легко конкурируя по всем техническим показателям с импортными аналогами.

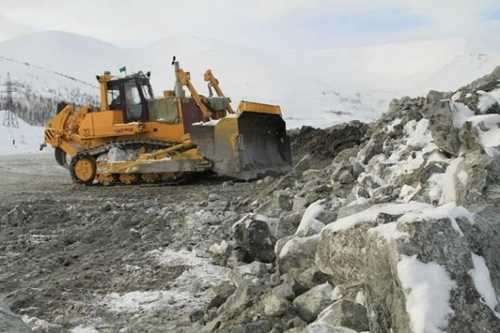

Бульдозер Четра Т-11

Бульдозеры марки Четра Т-11 выпускаются на заводе «Промтрактор» (Чувашия, Чебоксары), занимающемся производством трубоукладчиков, гусеничных и колесных бульдозеров, погрузчиков. Это единственный завод на территории содружества стран СНГ, который входит в четверку мировых лидеров-изготовителей бульдозерно-рыхлительной спецтехники тяжелого класса.

Бульдозер с маркировкой Четра Т-11 – это полноправный основатель бренда «Chetra», на базе которого строятся практически все модельные линейки «Промтрактора».
Основными предназначениями этой техники являются следующие направления:

  • Транспортировочные работы с грунтом.
  • Перемещения строительных материалов.
  • Очистка от строительного либо бытового мусора.

Эти машины незаменимы в землеройных работах, требующих больших мощностей – в нефтегазовом строительстве, дорожных работах, горной добыче и гидротехнике.

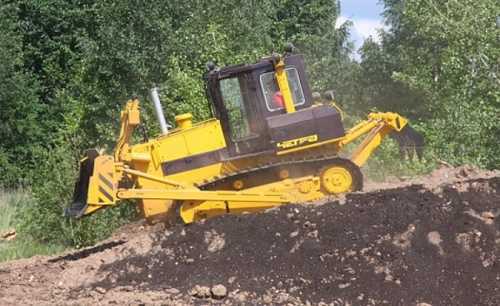

Фото бульдозера Четра Т-11

Большим преимуществом Четра Т-11 считается возможность его эксплуатации в любых погодно-климатических условиях всех широт России, так как диапазон рабочих температур для него составляет промежуток от -50 до +50 0C. Кроме этого, он отличается очень высокой проходимостью и способностью работать даже с мерзлым грунтом.

Устройство

Высокая надежность и производительность этих высокомощных агрегатов объясняется особенностями и удобствами их конструкции. Сюда входят:

  1. Основная отличительная черта Четра Т-11 – установка двигателей разных марок, которые отлично вписываются в архитектуру машины и дают ей дополнительные преимущества:
    • ЯМЗ-236НД-2 – Ярославского производства, четырехтактный, шестицилиндровый, V-образный с углом в 900, жидкостноохлаждаемый;
    • Cummins QSB 6,7-C204 – производства США, четырехтактный, шестицилиндровый, с турбонаддувом;
    • Sisu Diesel 74 – Владимирская сборка по финской технологии, 6 цилиндров, турбонаддув.
  2. Коробка передач планетарного типа с возможностью переключения под нагрузкой на 3 передних и 3 задних скорости.
  3. Трансмиссия немецкой разработки «Зауэр Данфосс» гидростатическая, включает 2 поршневых гидронасоса, контроллер управления, 2 гидромотора. Обеспечивает возможность выбора различных режимов остановки, движения и поворота.
  4. Ходовая оснащена 3-хточечной полужесткой подвеской, значительно повышающей ее тягово-сцепные характеристики и смягчающей ударные нагрузки.
  5. Гидравлика объединяет шестеренчатый насос и распределитель четырехсекционного типа (один клапан, 3 золотника).
  6. Кабина бульдозера Четра Т-11 одноместная с установкой двойного остекления и шумопоглощающей обивки. В ней объединены приятный дизайн, комфорт и удобство: максимальный круговой обзор, виброзащитное кресло, кондиционер и отопитель.
  7. Оборудование стандартной комплектации – отвал и рыхлитель (многозубый либо однозубый).

ИНТЕРЕСНО! Четра Т-11 имеет модульное строение всех включающихся в его конструкцию узлов, что облегчает его техобслуживание, необходимый ремонт и замену.

Технические характеристики

Технические характеристики бульдозера Четра Т-11:

Характеристики Ед. измерения Показатели
Общая масса т 20,8
Габариты:
— длина м 6834
— ширина м 3260
— высота м 3400
Двигатель, мощность:
— ЯМЗ-236НД-2 кВт (л.с.) 136(185)
— Cummins QSB 6,7-C204 кВт (л.с.) 137,5(187)
— Sisu Diesel 74 кВт (л.с.) 137,5(187)
Переключение скоростей, вперед:
— 1-я км/ч 3,7
— 2-я км/ч 6,8
— 3-я км/ч 11,0
Переключение скоростей, назад:
— 1-я км/ч 5,0
— 2-я км/ч 9,0
— 3-я км/ч 14,4
Расход горючего г/кВт*ч 278
Вместимость бака для горючего л 300
Гидравлика/производительность л/мин 163
Емкость отвала м3 5,8
Отвал, высота подъема над уровнем земли мм 1000
Отвал, углубление в грунт мм 550
Рыхлители, подъем:
— многозубый мм 500
— однозубый мм
540
Рыхлители, углубление в грунт:
— многозубый мм 530
— однозубый мм 630
Величина давления на грунт кг/см2 0,78

Возможно вас заинтересует: Советую запчасти ЯАЗ-206 и других двигателей:, ЯАЗ 204, Д 12, дизель Д-6 в Москве.

magistraltrade.ru

Четра Т11 - технические характеристики бульдозера


Бульдозер Четра Т-11 российского производства славится высокой популярностью среди соотечественников. Его главным конкурентом является спецтехника иностранного производства, но их стоимость и обслуживание выше. Еще одним большим преимуществом модели Четра Т-11 является возможность работы в температурном диапазоне от -50°C до +50°C, что важно при использовании бульдозера в России.

Устройство Четры Т-11 отличается высоким уровнем проходимости и производительности при любом режиме работы. В сферу деятельности бульдозера входят погрузо-разгрузочные работы, отходов и грунта, а также их перемещение на расстояния до 300 м. Этот бульдозер применяется в дорожных, гидротехнических работах, горной добыче и т. д.

Устройство бульдозера

Спецтехника Четра Т-11 является бульдозером тяжелого класса (10-й тяговый класс). Двигается при помощи гусениц. Может комплектоваться тремя разными двигателями российского и американского производства.

Технические параметры спецтехники

Технические характеристики бульдозера Четра Т-11 представлены в таблице:

ХарактеристикаЗначение
Вес20,8 т
Длина6834 мм
Ширина3260 мм
Высота3400 мм
Скорость переднего ходаОт 3,7 до 11 км/ч
Скорость заднего ходаОт 5 до 14,4 км/ч
Расход горючего278 г/кВт*ч
Объем бака300 л
Производительность гидравлики163 л/мин
Емкость отвала5,8 м³
Высота отвала над землей1000 мм
Отвал, погружение в грунт550 мм
Подъем многозубного рыхлителя500 мм
Подъем однозубного рыхлителя540 мм
Углубление многозубного рыхлителя в грунт530 мм
Углубление однозубного рыхлителя в грунт630 мм

Габариты бульдозера Четра Т-11

Характеристики двигателя

У данной спецтехники двигатели представлены в трех вариантах:

  • ЯМ3-236НД2 — это дизель Ярославского производства, шестицилиндровый, четырехтактный, V-образный с жидкостным охлаждением. Чтобы скорректировать температуру, в него устанавливают вентилятор и термостат.
  • Cummins QSB6.7-C204 – американский шестицилиндровый, четырехтактный дизельный мотор с жидкостным охлаждением и турбонаддувом. У двигателя предусмотрена система масляной очистки.
  • Sisu Diesel 74 – дизель с турбонаддувом, изготовленный в России по финской технологии. Встречается у Четра Т-11 редко.

Из этих двигателей лучшим считается американский вариант в силу большей мощности, характеристик крутящего момента и меньшего расхода топлива.

Четра Т-11 имеет немецкую трансмиссию «Зауэр Данфосс» гидростатического типа с двумя гидронасосами, контролером управления и двумя гидромоторами. Коробка передач планетарного типа с шестью скоростями — 3 передние и 3 задние скорости. Может переключаться под нагрузкой. Коробка передач, главная передача и редуктор объединены в один функциональный блок, который установлен в расточке заднего моста. Трансмиссия гарантирует управление спецтехникой, правильную работу двигателя, безопасность при форс-мажорах и корректировку движения на дороге.

Параметры ходовой части

В каждой гусенице бульдозера Четра Т-11 имеется 6 основных катков и 2 поддерживающих. Катки один раз смазываются при сборке, больше этого делать не придется. То же самое касается направляющих колес. На них устанавливаются самоподжимные уплотнения («двойной конус»). Гусеницы собираются на заводе из отдельных элементов, имеют уплотнения в шарнире для контроля уровня смазки. Чтобы регулировать их натяжение, используют шприц. Каждая гусеница состоит из 39 башмаков, ширина каждого из которых составляет 510 мм

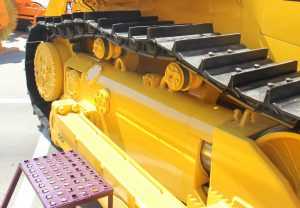

Гусеницы бульдозера Четра Т-11

Ходовая часть спецтехники имеет трехточечную полужесткую подвеску. Это позволяет бульдозеру иметь отличные тяговые свойства, хорошее сцепление с землей и ограничение от сильных ударных нагрузок.

Крутящий момент передается от двигателя на коробку передач при помощи трехступенчатого гидротрансформатора. Его соединение с мотором обеспечивается за счет упругой муфты и карданной передачи.

Спецтехника Четра Т-11 тормозит при помощи бортовых фрикционов. Они представлены многодисковыми муфтами, работающими по принципу гидравлики. Это же касается и стояночного тормоза. Они охлаждаются при помощи масла, корректировать и налаживать их не нужно.

Комплектация кабины

Кабина бульдозера Четра Т-11 внутри

Кабина бульдозера Четра Т-11 имеет только одно место для оператора. В ней установлено двойное остекление, есть система отопления и вентиляции. При желании можно установить систему кондиционирования. Обивка кабины не пропускает громкие звуки, а кресло оснащено резиновыми амортизаторами, что гарантирует снижение вибрации сидения. Его можно настроить под оператора с учетом его веса и роста.

Большим плюсом для оператора является хороший обзор на оборудование бульдозера и выполняемые им функции.

Педаль газа можно зафиксировать в нужном положении, чтобы обеспечить необходимое количество оборотов двигателя.

Один рычаг позволяет переключать скорости, а также двигать спецтехнику вперед и назад. По левой стороне находятся 2 небольших рычага, позволяющих управлять бортовыми фрикционами. Выделены рычаги для управления навесным оборудованием. Все элементы для управления спецтехникой расположены так, чтобы машинисту было удобно ими пользоваться.

Навесное оборудование

Для этого вида спецтехники используются следующие разновидности навесного оборудования:

  • Задние рыхлители, используемые в землеройных работах. Количество зубьев варьируется от 1 до 7.
  • Отвалы для механических бульдозерных работ. Бывают прямыми, сферическими и поворотными.

Бульдозер Четра Т-11 с навесным оборудованием

Такой бульдозер является отличным аналогом зарубежных моделей. Особенно отмечают комфортное место оператора по сравнению с другой спецтехникой российского производства.

Видео по теме: Обзор бульдозера ЧЕТРА Т-11


specnavigator.ru

Четра Т11 - технические характеристики, фото, видео, обзор

  • Тип: Бульдозеры;
  • Производитель: ЧЕТРА;
  • Модель: Четра Т11.

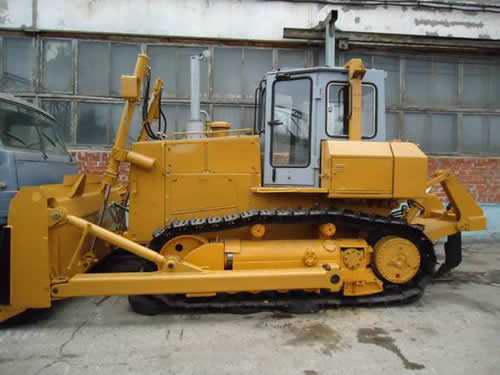

Четра Т11 фото

Четра Т11 описание

Трактор в комплекте с бульдозерным и рыхлительным оборудованием. Трансмиссия трактора ЧЕТРА T11 была разработана и изготовлена по спецзаказу германской фирмой «Зауэр Данфосс». В ее состав входят: два поршневых регулируемых гидронасоса высокого давления, два поршневых регулируемых гидромотора, контроллер управления, а также джойстик. Этот комплект дополняют разработанные ГСКБ ОАО «Промтрактор» бортовые передачи со стояночными тормозами и редуктор привода гидронасосов. На бульдозерах установлена кабина с двойным остеклением, обеспечивающая максимальный обзор оборудования и рабочих зон. Установленная на резиновых амортизаторах кабина с шумопоглощающей обивкой, подрессоренное и регулируемое сиденье сводят к минимуму шум и вибрации, обеспечивая благоприятные условия труда. По заказу потребителя могут устанавливаться дополнительный автономный отопитель и кондиционер. Бульдозер сертифицирован TÜV Rheinland InterCert. Бульдозерно-рыхлительный агрегат ЧЕТРА Т11 выпускается по технической документации Т-11.01Я/К.

Необходимые запчасти достаточно просто и легко достать и обратиться в один из многочисленных сервисных центров.

Технические характеристики Четра Т11

ДвигательЯМЗ-236НД-2 / Cummins QSB 6,7-C204 / Sisu Diesel 74
Мощность136 /138 / 151 кВт
Вес (с навесным оборудованием)20870 / 20300 кг
Уд. давление на грунт с навесным оборудованием0,78 / 0,76 кГс/см2
Тип отвалаS, SU
Дополнительные опцииповоротный отвал, 1зубый рыхлитель, 3х зубовый рыхлитель

Четра Т11 видео



Отзывы о Четра Т11

Данные элементы отличаются автоматическим включением с учетом температуры охлаждающей жидкости.

Манипуляции отличается простотой, например, смена скоростного режима осуществляется при помощи всего одного рычага. Качественная коробка передач, а также редуктор размещены в одном блоке, а он установлен в корпусе расположенного сзади моста.

«ЧЕТРА» – зарегистрированный бренд техники, произведенной ОАО «Промтрактор» из г. Чебоксары, для промышленности, строительства, коммунального и дорожного хозяйства.

stronews.ru

ЧЕТРА Т11М Болотник | ПРОММАШ

Бульдозер ЧЕТРА Т11М с пониженным давлением на грунт. Бульдозер отлично подходит для работы на грунтах с низкой плотностью. На бульдозер ЧЕТРА Т11М установлен двигателем ЯМЗ-236 с турбонаддувом мощностью 230 л.с. ЧЕТРА Т11М оснащен широким прямым отвалом и однозубым рыхлителем.

Особенности:

  • Пониженное давление на грунт
  • Двигатель ЯМЗ-236 с турбонаддувом
  • Прямой широкий отвал
  • Однозубый рыхлитель

Технические характеристики

ЧЕТРА Т11М, ЧЕТРА 11 болотник, ЧЕТРА 11М оснащен шестицилиндровым V-образный (угол развала 90°) четырехтактным дизелем жидкостного охлаждения ЯМЗ-236 с турбонаддувом Ярославского моторного завода. Установленный двигатель ЯМЗ-236 имеет следующие характеристики:

Технические характеристики ЯМЗ-236
Рабочий объем двигателя11,15 л
Номинальная мощность, кВт (л.с.)169 (230)
Номинальная частота вращения, мин-12100
Удельный расход топлива при номинальной мощности, г/кВт·ч / г/л.с.·ч215 (159)

Бульдозерное оборудование

Большая емкость прямого отвала бульдозера ЧЕТРА Т11М, ЧЕТРА 11 болотник, ЧЕТРА 11М обеспечивает повышенную производительность, а использование диагональной тяги при передаче боковых усилий с отвала на левый лонжерон рамы бульдозера обеспечивает максимальное приближение отвала к капоту бульдозера и максимальное напорное усилие на нож отвала.

ОтвалПрямой
Длина x высота отвала, мм4188 x 1155
Емкость отвала, м²4,3
Высота подъема, мм1100
Заглубление, мм550
Макс. перекос, град±9°
Масса отвала, кг2527

Рыхлительное оборудование

На бульдозере ЧЕТРА Т11М, ЧЕТРА 11 болотник, ЧЕТРА 11М установлен однозубый нерегулируемый рыхлитель.

Тип рыхлителяНерегулируемый
Число зубьев1
Масса, кг1000
Макс. высота подъема, мм540
Макс. заглубление, мм640
Макс. усилие вырывания, Т16,0
Макс. усилие заглубления,Т5,7

Габаритные размеры

Параметры габаритов бульдозера ЧЕТРА Т11М, ЧЕТРА 11 болотник, ЧЕТРА 11М представлены следующими характеристиками:

Габариты
Длинна, мм6505
Ширина с отвалом, мм4188
Высота, мм3412

Масса

Масса бульдозера ЧЕТРА Т11М, ЧЕТРА 11 болотник, ЧЕТРА 11М — 23 000 кг.

Цена

Цена на ЧЕТРА Т11М, ЧЕТРА 11 болотник, ЧЕТРА 11М по запросу.

prommh.com

Бульдозер ЧЕТРА Т11 / Т11М / Т11С

ТипГусеничныйГусеничныйГусеничныйГусеничный
Тяговый класс11111111
Двигатель, маркаЯМЗ-236 НД-2Cummins QSB6.7-C204ЯМЗ-236 НД-2Cummins QSB6.7-C204
Эксплуатационная мощность, кВт (л.с.)136 (185)138 (187)136 (185)138 (187)
Рабочий объем двигателя, л11,156,711,156,7
Трансмиссия, типгидромеханическаягидромеханическая / гидростатическаягидромеханическаягидромеханическая
Ходовая частьПодвеска трехточеченая полужесткая с вынесенной осью качения тележекПодвеска трехточеченая полужесткая с вынесенной осью качения тележекПодвеска трехточеченая полужесткая с вынесенной осью качения тележекПодвеска трехточеченая полужесткая с вынесенной осью качения тележек
Число опорных катков (с каждой стороны)6677
Число поддерживающих катков (с каждой стороны)2222
Гусеницысборные с одним грунтозацепомсборные с одним грунтозацепомсборные с одним грунтозацепомсборные с одним грунтозацепом
Высота грунтозацепов, мм65656565
Ширина башмака, мм510510910910
База, мм2616261630223022
Площадь опорной поверхности, кв.м.2,6682,6685,55,5
Давление на грунт, кгс/кв.см.0,760,760,430,43
Рыхлительное оборудование
ТипНерегулируемый многозубыйНерегулируемый многозубыйНерегулируемый многозубыйНерегулируемый многозубый
Число зубьев1 / 31 / 31 / 31 / 3
Масса, кг.1000 / 12851000 / 12851000 / 12851000 / 1285
Макс. высота подъема, мм.540 / 500540 / 500540 / 500540 / 500
Макс. заглубление, мм.640 / 530640 / 530640 / 530640 / 530
Бульдозерное оборудование
ОтвалSUSUSS
Длина х Высота, мм.3854 х 16253854 х 16254188 х 11554188 х 1155
Емкость, кв.м.5,65,64,34,3
Высота подъема над землей, мм.1100110011001100
Заглубление отвала, мм.550550550550
Макс. регулировка наклона (перекос), градусов±9±9±9±9
Масса, кг.2280228025272527
Лебедка гидравлическая
Макс. тяговое усилие, кгс1500015000--
Диаметр тягового каната, мм.2121--
Длина каната, м.8585--
Макс. скорость намотки/размотки, м/мин.1818--
Размер барабана длина x ширина, мм.320 x 464320 x 464--
Масса, кг.12301230--
Общая масса (стандартной комплектации, с полной заправкой, отвал, рыхлитель, машинист), кг.20 78519 97523 07022 510

ks45.ru

AVANTA - Бульдозер ЧЕТРА Т11



Двигатель



Двигатель, модель Cummins - QSB6,7-С204
Объем двигателя, л. 6,7
Мощность, л.с. при об. в мин. 187 / 2000
Крутящий момент, Nm при об. в мин. 883 / 1200



Трансмиссия



Гидромеханическая трансмиссия производства ОАО «Промтрактор». Планетарная коробка передач переключаемая под нагрузкой, с муфтами диаметра 345 мм, работающими в масле и обладающими высокой способностью передачи крутящего момента, обеспечивающая три передачи переднего и три передачи заднего хода. Переключение передач — электрогидравлическое. Конструктивно объединена с согласующим редуктором и главной передачей в единый силовой блок, устанавливаемый в расточку заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 390 мм, максимальным коэффициентом трансформации Ко =2,539 с редуктором привода насосов, соединяется с коробкой передач шлицевой муфтой, устанавливается на передней стенке заднего моста. Гидротрансформатор соединен с двигателем через карданную передачу и упругую муфту, установленную на двигателе.
Скорость перемещения вперед, км/ч 3,7 - 11,0
Скорость перемещения назад, км/ч 5,0 - 14,4
Количество передач вперед / назад 3 / 3



Ходовая часть



Подвеска:трёхточечная полужёсткая с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус».
Количество опорных катков (с каждой стороны) 6
Количество подерживающих катков (с каждой стороны) 2
Гусеницы: сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.
Количество траков (с каждой стороны), шт 39
Высота грунтозацепов, мм 65
Ширина гусеницы, мм 510
База, мм 2616
Площадь опорной поверхности, м² 2,668
Давление на грунт кгс/см² 0,76



Гидравлическая система



Тип Раздельно-агрегатная
Главный насос DAVID BROWN, S1A6097
Распределитель Bosch Rexroth
Производительность гидронасоса, л/мин 163
Максимальное давление предохранительного клапана, МПа 20
Емкость гидробака, л 85



Рыхлительное оборудование



Тип Нерегулируемый
Количество зубьев, шт 3
Масса, кг 1285
Макс. высота подъема, мм 500
Макс. заглубление, мм 530
Макс. усилие отрыва, тонн 17,16
Макс. усилие заглубление, тонн 6,14



Бульдозерное оборудование



Тип отвала SU - полусфера
Размеры отвала (Ш х В) 3854 х 1625
Объем отвала, м³ 5,6
Высота подъема, мм 1100
Заглубление отвала, мм 550
Макс. угол перекоса, ° ± 9
Масса отвала, кг 2280


avanta-yug.ru

Т9, Т11, Т15, Т20, Т25, Т35, Т40

Применение современных методов конструирования техники, использование, наряду с отечественными, агрегатов известных мировых брендов, современное производство и надлежащий контроль качества позволяют выпускать в России строительные машины, способные достойно конкурировать с аналогами компаний, популярных во всем мире. Продукция под брендом «Четра» успела заслужить признание и занять свое место на самых разных стройках, разработках, в промышленности.

Бульдозеры Четра

Техника под брендом «Четра» впервые появилась в 2002 году. Выпуском машин занимается Чебоксарский завод «Промтрактор». Одним из основных направлений является выпуск тяжелой техники, в частности, широкого модельного ряда бульдозеров.

С самого начала продукция Четра была ориентирована на конкуренцию с зарубежными фирмами, в изобилии присутствующими на отечественном рынке спецтехники. В конструкции своих бульдозеров Четра использует как российские, так и импортные узлы и агрегаты. Так, ярославский двигатель может быть заменен на мотор компании Cummins, в гидравлической системе применены агрегаты известных брендов. Изначально в конструкцию заложена концепция модульности основных узлов, что повышает ремонтопригодность, облегчает обслуживание и повышает надежность всей машины в целом.

Используемые подогреватели двигателя (ПЖД 30Л, HYDRONIC M-II, HYDRONIC 35) и кабины (AIRTRONIK-2Д) расширяют географию применения техники, позволяя использовать ее в самых суровых условиях.

Для повышения проходимости на мягких грунтах предусмотрены модификации (с буквой «М» в названии), имеющие пониженное давление на опорную поверхность за счет применения широких гусениц и увеличения количества катков. Следует сказать, что катки, бортовые фрикционы, ряд других узлов не требуют регулировки в течение всего срока их эксплуатации.

В качестве рабочего инструмента используются несколько видов отвалов, а также одно- или многозубчатые рыхлители. Гидравлическая система с электронным управлением позволяет использовать двигатель, трансмиссию самым оптимальным образом, регулируя режимы работы узлов в зависимости от нагрузки на рабочий инструмент.

Не оставлены без внимания условия, в которых приходится работать оператору. Современная конструкция кабины, звуко- и теплоизолированной, оснащенной эргономичными органами управления, регулируемым креслом, «развязана» от вибраций корпуса машины за счет установки на вибропоглощающие опоры, резиновые или гидравлические. Большая площадь остекления, возможность установки кондиционера, спутниковой системы, позволяющей контролировать местоположение машины и режимы ее работы, другие опции делают кабины, используемые на технике этого бренда, одними из самых комфортабельных.

Сфера применения бульдозеров Четра – строительство зданий, дорог, работа в карьерах и горных разработках, решение тех задач, где требуется производительная и мощная техника.

Т9

Самый легкий бульдозер в производственной программе Четра. Конструктивно аналогичен старшим моделям, в частности Т11, с которой унифицирован по многим узлам. Т9 выпускается в нескольких модификациях, так, Т9М предназначен для работы, например, на заболоченных участках, т.к. низкое давление на грунт обеспечит отличную проходимость.

Фото бульдозера Четра Т9:

Еще одна модификация, Т9Т, предназначена для работы по очистке площадей от кустарника, мелколесья, прокладке дорог, осушения местности, а также при лесных пожарах. Для этого бульдозер защищен навесным каркасом, предохраняющим остекление, гидравлические и прочие узлы и агрегаты, кабину от падающих мелких деревьев, ударов ветками и т.п. Конструктивно, Т9Т не отличается от прочих модификаций, основное отличие только в каркасе безопасности, который может быть установлен самостоятельно на имеющийся в хозяйстве бульдозер Т9.

Технические характеристики модели в таблице:

Модификация Т9 Т9М Т9Т
Двигатель ЯМЗ-236-НБ-2/Cummins QSB6,7 — C165/Sisu Diesel 74 CTA-2V
Мощность, л.с. (кВт) 150(110)/150(110)/150(110)
Крутящий момент, Нм 736/800/- 736/800/800 736/800/-
Трансмиссия Гидромеханическая, «Промтрактор»
Гидронасос с S1F5070, «David Brown»
Производительность гидронасоса, л/мин 120
Тип отвала SU S SU
Емкость отвала, м3 4,28 3,26 4,28
Высота подъема, мм 1000 1100 1000
Глубина копания, мм 500 400 500
Размеры отвала (ДхВ), мм 3160х1273 4185х1061 3160х1273
База, мм 2470 2945 2470
Кол-во опорных катков 6 7 6
Ширина гусениц, мм 560 910
Давление на грунт, кгс/см2 0,607 0,37
Размеры (ДхШхВ), мм 6434х3160х3100
Масса, кг 17920/16740/- 17920/16740/19875 16950/17720/-

Т11

Одна из наиболее популярных моделей, отличающаяся отличным балансом характеристик для применения в самых разнообразных, в том числе тяжелых, условиях и на самых разных работах.

Среди доступных модификаций – версия для работы на мягких грунтах, с комплексом «лесная защита» и вариант с использованием гидростатической трансмиссии (Т11С). Эта трансмиссия обеспечивает бесступенчатое регулирование скорости движения автоматически или оператором в зависимости от нагрузки на рабочей оснастке, поворот без потери тягового усилия, разворот на месте.


Технические характеристики бульдозера Четра Т11 и его модификаций:

Модификация Т11 Т11Т  Т11С Т11М
Двигатель ЯМЗ-236НД-2/Cummins QSB 6,7-C204/Sisu Diesel 74 CTA-2V
Мощность, л.с. (кВт) 185(136)/187(138)/
180(132)
-/187(138)/
180(132)
-/187(138)/- 185(136)/187(138)/
180(132)
Крутящий момент, Нм 883/938/938 -/938/938 -/938/- 883/938/938
Трансмиссия Гидромеханическая/гидростатическая Гидромеханическая
Гидронасос S1A6097, «David Brown»
Производительность гидронасоса, л/мин 163
Тип отвала SU прямой
Емкость отвала, м3 5,6 4,3
Высота подъема, мм 1100
Глубина копания, мм 550
Размеры отвала (ДхВ), мм 3320х1625 3311х1462 4060х1155
База, мм 2616 3022
Количество опорных катков 6 7
Давление на грунт, кгс/см2 0,76 0,43
Масса, кг 20785/19975/20060 19600 18712 23070/22510/22640

Т15

Модель отличается от Т11 использованием более мощных двигателей. Предлагается как стандартная версия бульдозера, так и модификация, имеющая низкое удельное давление на грунт. В качестве рабочего инструмента применяются различные отвалы.

Модификация Т15 Т15M
Двигатель ЯМЗ-238 НД7-1/ CUMMINS QSC8,3-C245/Sisu 84 CTA-2V
Мощность, л.с. (кВт) 235(174)/245(180)/255(188)
Крутящий момент, Нм 1108/1085/1260
Трансмиссия Гидромеханическая
Гидронасос S1A6155, «David Brown»
Производительности гидронасоса, л/мин 235
Тип овала U/SU/Прямой SU
Емкость отвала, м3 8,5/5,8/5,8 9,2
Высота подъема, мм 1150 1250
Глубина копания, мм 555 475
Размер отвала (ДхВ), мм 4180х1650/3820х1520/4050х1490 4100х1542
Количество опорных катков 7 8
Давление на грунт, кгс/см2 0,86 0,56
Масса, кг 28030/27490/27950 30960
Фото бульдозера Четра Т15

Т20

Использование мощных двигателей, производительной гидравлики позволяет использовать большой сферический отвал, обеспечивающий высокую производительность. Также предусмотрена модификация с более широкими гусеницами.

Модификация Т20 Т20M
Двигатель ЯМЗ-238ДЕ2-28/CUMMINS QSM1-C330
Мощность, л.с. (кВт) 310(228)/245(180) 310(228)/-
Крутящий момент, Нм 1274/1458 1274/-
Трансмиссия Гидромеханическая
Гидронасос S1A6155, «David Brown»
Производительность гидронасоса, л/мин 235
Тип отвала U/SU SU
Емкость отвала, м3 11,6/10 9,2
Высота подъема, мм 1250
Глубина копания, мм 590
Размеры отвала (ДхВ), мм 4225х1900/3940х1900 3400х1700
Количество опорных катков 7
Ширина гусениц, мм 560
Давление на грунт, кгс/см2 0,861 1,05
Масса, кг 32730/34170 34900
Фото бульдозера Четра Т20

Т25

Модель предназначена для интенсивной эксплуатации как с бульдозерным отвалом, так и с многозубчатым рыхлителем. Эта модель широко применяется при землеройных работах в строительстве, подготовке площадок, горнодобывающей промышленности и т.д.

Модификация Т25 Т25M
Двигатель ЯМЗ-8501-10/CUMMINS QSX15-C440
Мощность, л.с. (кВт) 405(298)/419(308)
Крутящий момент, Нм 2230/2248
Трансмиссия Гидромеханическая
Гидронасос S1A7248 «David Brown», S1A5051 «David Brown», НШ10
Производительность гидронасоса, л/мин 390
Тип отвала U/SU U/SU
Емкость отвала, м3 13.1/11.9 13.1/15.8
Высота подъема, мм 1290 1425
Глубина копания, мм 690 690
Размеры отвала (ДхВ), мм 4508х1956/4270х1910 4772х1978/5262х1910
Количество опорных катков 7
Ширина гусениц, мм 610
Давление на грунт, кгс/см2 1,2 1,15
Масса (с SU-отвалом), кг 48335/48100 49220/48100

Т35

Модель ориентирована на выполнение тяжелых бульдозерных работ, в том числе со скальным и мерзлым грунтами. Большая емкость используемых отвалов вкупе с мощными двигателями с высокими тяговыми характеристиками делают эту машину одной из самых производительных. Условия работы позволяют комфортно трудиться оператору в течение полной смены.

Модификация Т35 Т35Л
Двигатель ЯМЗ-850-10/CUMMINS QSK19-C525
Мощность, л.с. (кВт) 520(382)/490(360)
Крутящий момент, Нм 2407/2685
Трансмиссия Гидромеханическая
Гидронасос S1A7248 «David Brown», S1A6097 «David Brown», НШ10
Производительность гидронасоса, л/мин 500
Тип отвала U/SU Прямой
Емкость отвала, м3 20,6/18,5 14,2
Высота подъема, мм 1610 1500
Глубина копания, мм 730 720
Размеры отвала (ДхВ), мм 5200х2210/4710х2465 3680х2210
Количество опорных катков 7
Ширина гусениц, мм 650
Давление на грунт, кгс/см2 1,19
Скорость намотки лебедки, м/мин 10
Тяговое усилие, т 50
Масса (с SU-отвалом), кг 61190/60970 61180/60960
Фото бульдозера Четра Т35

Т40

Самая тяжелая модель этой марки. Оригинальная трансмиссия обеспечивает плавное трогание бульдозера и переключение передач за счет контроля скорости возрастания давления в гидросистеме.

Управление расходованием мощности двигателя в зависимости от прилагаемой нагрузки ставит эту модель наравне с лучшими аналогами других брендов.

В модели применяется мощный турбированный двигатель Cummins, другие узлы зарубежных производителей, что положительно сказывается на надежности этой машины.

Модификация Т 40
Двигатель CUMMINS QSK19-C650
Мощность, л.с. (кВт) 590 (435)
Крутящий момент, Нм 3118
Трансмиссия гидромеханическая
Гидронасос S1A6155 «David Brown», НШ10
Производительность гидронасоса, л/мин 550
Тип отвала SU
Емкость отвала, м3 21
Высота подъема, мм 1500
Глубина копания, мм 750
Размеры отвала (ДхВ), мм 7430х2654
Количество опорных катков 6
Ширина гусениц, мм 610
Давление на грунт, кгс/см2 1,46
Масса (с SU-отвалом), кг 62970

magistraltrade.ru
