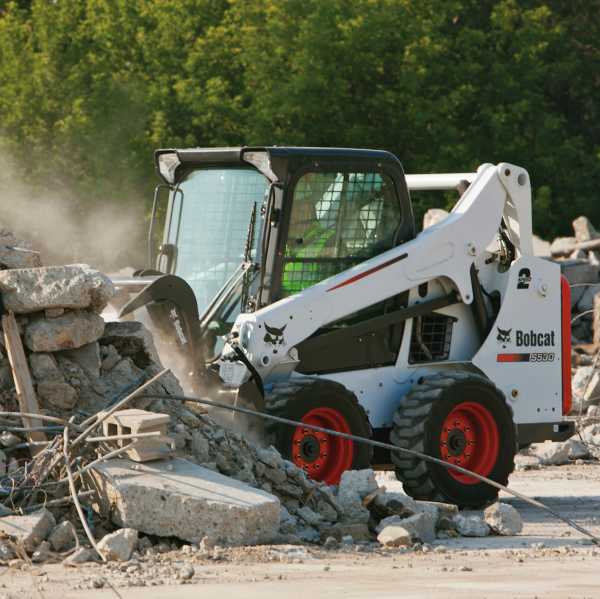

Bobcat S530 - технические характеристики погрузчика


Машиностроительный завод Bobcat Company всегда был лидером в производстве мини-погрузчиков. С выпуском Bobcat s530 он только укрепил свою позицию. Эта многофункциональная техника сразу получила известность и широкое распространение.

Описание

Выпуск мини-погрузчика Bobcat S530 начался с 2013 года. Новая модель пришла на смену S175 — она долгое время была на пике популярности, но со временем устарела по техническим характеристикам. Особое признание предшественник получил в России — за удобную эксплуатацию и комфорт в суровых погодных условиях. В новом Бобкат S530 эти качества еще более усовершенствованы, а, кроме того, добавлены некоторые технические новшества.

Эти мини-погрузчики могут успешно использоваться для разных нужд:

  • строительство;
  • коммунальное хозяйство;
  • сельское хозяйство;
  • землеройные работы.

Он стал более производительным, многофункциональным, в кабине увеличился обзор для оператора.

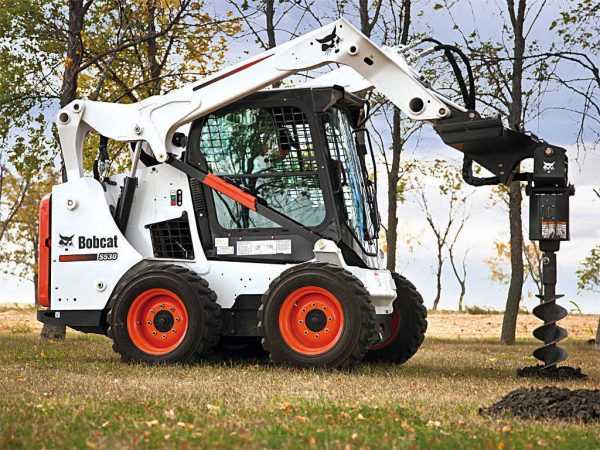

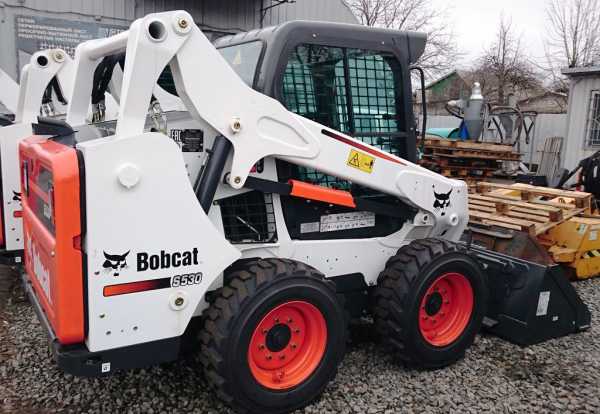

Bobcat S530 в работе

Плюсы и минусы

Погрузчик Bobcat S530 — это средний класс спецтехники. Он имеет массу преимуществ, основные из которых:

Мини-погрузчик BOBCAT S53

  • долгий срок службы,
  • высокая производительность,
  • экономичность использования,
  • малогабаритность.

Производители улучшили его устойчивость на неровных поверхностях, немного удлинив колесную базу по сравнению с прошлой моделью. Это изменение положительно влияет и на маневренность погрузчика во время работы с грузом.

Для подъема стрелы задействуется трехточечный механизм, работающий в вертикальной плоскости. Это позволяет поднимать грузы на перекрытиях при строительстве высотных зданий.

Передвижение и манипуляции стрелы плавные. При работе с тяжелыми грузами и в сложных условиях техника сохраняет свои свойства. При необходимости можно менять части машины — стрелу, гидросистему, кабину.

Технические параметры Bobcat S530

Технические характеристики Bobcat S530:

  • максимальная грузоподъемность — 869 кг;
  • высота подъема — 3,9 м;
  • высота разгрузки
    — 3 м;
  • масса погрузчика — 2,815 тонны;
  • объем бака — 93,7 л;
  • расход топлива — 10,5 л/час,
  • максимальная скорость – 11,8 км/ч,
  • мощность двигателя — 49,5 л/с.

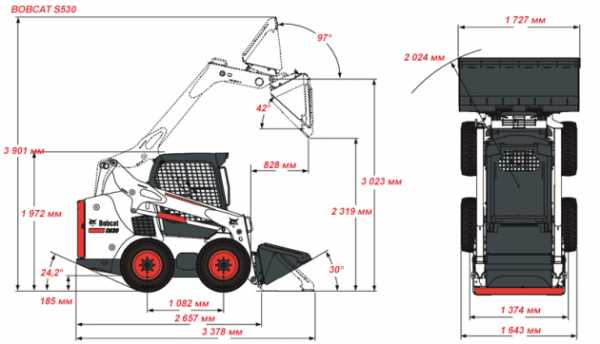

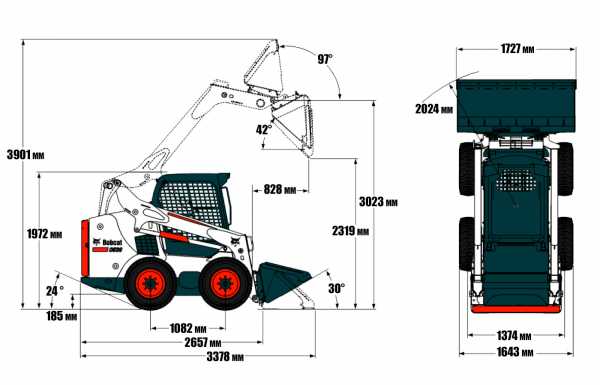

Размеры Bobcat S530

Габаритные размеры техники:

  • длина — 3,37 м;
  • ширина — 1,7 м;
  • высота — 1,97 м.

Гарантия на машину от производителя — 3 года.

Мотор

Мини-погрузчик Bobcat S530 оснащен дизельным двигателем Kubota серии V2403-MDI-E3B, производства Японии. Это 4-хцилиндровый агрегат с жидкостным типом охлаждения. Контур вентиляционной системы замкнут. Свечи накаливания запускаются автоматически.

Качественная сборка и современные технологические решения дают двигателю много преимуществ:

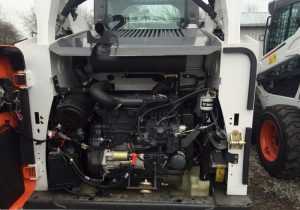

Двигатель Bobcat S530

  • производительность,
  • долговечность,
  • экологичность,
  • компактность.

Это важное новшество, выделяющее Bobcat S530 среди других аналогичных машин. Он заводится практически моментально посредством электростартера. Топливо прогорает полностью во время работы двигателя, а вред выхлопных газов сведен к минимуму.

Описание ходовой части

Мини-погрузчик Bobcat S530 имеет специальную конструкцию, благодаря которой нагрузка распределяется особым образом. Она отведена от двигателя и топливного бака в соотношении 70% на заднюю часть и 30% — на переднюю.

Еще некоторые особенности:

Ходовая часть Bobcat S530

  • установлены особенные шины,
  • поршневые насосы обеспечивают плавное переключение скоростей,
  • улучшенная трансмиссия.

Все это значительно продлевает срок службы погрузчика без дополнительного ремонта и замены деталей ходовой части. Bobcat S530 обладает повышенной маневренностью в сравнении с его предшественниками.

Гидравлическая система

Погрузчик Bobcat S530 — универсальная техника, которая благодаря новой гидравлической системе приобрела еще одно достоинство — многофункциональность. Замена навесного оборудования может проводиться столько раз, сколько требуется — процедура занимает всего несколько минут.

Система гидронасосов оптимизирована под грузоподъемность машины и размер цилиндра. В совокупности это все дает слаженную работу техники и совместимость с любым типом дополнительного оснащения.

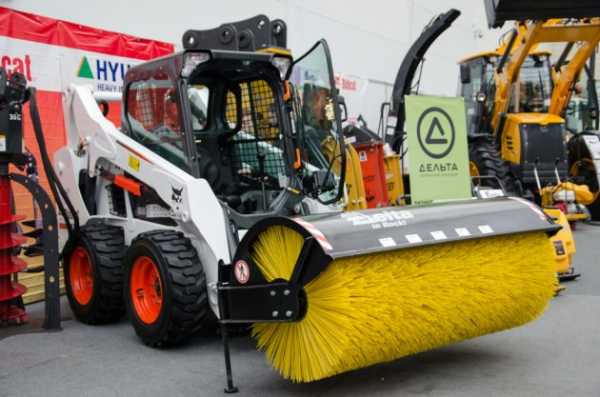

Погрузчик Bobcat S530 с щеткой

Видео по теме: Обзор Bobcat S 530


specnavigator.ru

Bobcat S530

Статья опубликована 09.11.2016 19:32
Последняя правка произведена 09.11.2016 16:37
Bobcat S530

Мини погрузчик с бортовым поворотом Bobcat S530 уже не первый год находится в лидерах в сегменте компактной спецтехники средней грузоподъемности. При своих небольших габаритах агрегат может перемещать груз массой до 900 кг при скорости движения 11,8 км/ч. При полной нагрузке данная модель не теряет своей маневренности и экономичности. Еще одно качество, говорящее в пользу S530 – это его неприхотливость в ремонте и техобслуживании. Сфера применения этих погрузчиков очень широка:

строительные работы;

хозяйственно парковые работы;

фермерское хозяйство;

карьерные работы.

Приобрести фирменные погрузчики, как новые, так и БУ можно у нас.

Bobcat S530 Bobcat S530

Краткие технические характеристики

При рабочем весе 2873 кг мини погрузчик Bobcat S530 обладает опрокидывающей нагрузкой более 1800 кг. Модель оснащена экономичным дизельным двигателем Kubota с водным охлаждением, что позволяет ей развивать скорость до 18 км/ч при отсутствии груза. Конструкция ковша позволяет с максимальным КПД работать с крупной бортовой техникой. Как и любая модель погрузчика фирмы Bobcat, погрузчик S530 оборудован высокотехнологичной кабиной, которая обеспечивает оператору машины максимально возможную защиту от внешней среды. Возможности обозрения рабочего пространства при этом не пострадали. Гидравлика на погрузчике столь чутко настроена, что дополнительное навесное оборудование, установленное на погрузчик, может управляться даже одним пальцем.

Bobcat S530

Наша компания предлагает Bobcat S530 по самым лучшим ценам со склада в Москве. Мы также можем предложить своим клиентам возможность приобретения техники в лизинг. Со всеми вопросами необходимо обращаться по контактным телефонам, указанным ниже. Также есть возможность заказать услугу обратного звонка. В таком случае наши специалисты свяжутся с вами в любое удобное для вас время.


Технические характеристики Bobcat S530:

Эксплуатационные характеристики
Номинальная грузоподъемность895 кг
Опрокидывающая нагрузка1872 кг
Производительность насоса (стандартная подача / высокая подача) 64 / 100 (при 3135 об/мин) л/мин
Скорость движения 11.8 км/час
Скорость движения (высокая - дополнительно) 17.9 км/час
Объем топливного бака 93.7 л
Средний расход топлива (при максимальной нагрузке) 10.6 л/час
Двигатель
Марка / Модель / Тип Kubota / V2203-M-DI-E2B-BC-3 / Безнаддувный
Тип топлива / Охлаждение
Дизельное / Жидкостное
Макс. мощность 34.3 (при 2800 об/мин) кВт
Крутящий момент 145 (при 1700 об/мин) Нм
Вес / Габариты / Ходовая часть
Рабочая масса 2873 кг
Ширина со стандартным ковшом 1727 мм
Высота с кабиной оператора 1938 мм
Высота до пальца шарнира ковша 3002 мм
Колесная база 1030 мм
Стандартные шины 10 x 16.5, 10-слойные, для тяжелых условий

autohis.ru

Bobcat S530 / Бобкэт S530 - Фронтальные погрузчики - «Вескос»

Технические характеристики мини погрузчика BOBCAT 530
Производительность
Усилие подъема ковша 1 793 кг
Усилие наклона ковша 2 220 кг
Номинальная грузоподъемность 840 кг / 907 кг с противовесом
Опрокидывающая нагрузка 1 678 кг
Осевой крутящий момент 9 278 Нм
Рабочие циклы
Подъем стрелы 3.8 с
Опускание стрелы 2.5 с
Возврат ковша в исходное положение 1.7 с
Опрокидывание ковша 2.3 с
Характеристики массы
Рабочая масса 2 815 кг
Двигатель
Марка/модель Kubota / V2403-MDI-E3B Interim Tier 4
Тип топлива Дизельное
Система охлаждения Пропиленгликоль / вода
Мощность при 2700 об/мин, если топливо соответствует стандарту ISO 9249 EEC / SAE J1349 Net 34.4 кВт / 46.1 л.с.
Мощность при 2700 об/мин, если топливо соответствует стандарту ISO 14396 Gross 34.4 кВт / 46.1 л.с.
Мощность при 2700 об/мин, если топливо соответствует стандарту SAE J1995 Gross 36.5 кВт / 48.9 л.с.
Номинальная частота вращения - об/мин 1 075 - 1 225 на малых оборотах, 2760 - 2900 на высоких оборотах
Макс. крутящий момент при 1600 об/мин - ISO 9249 EEC / SAE J1349 Net 148.6 Нм
Макс. крутящий момент при 1600 об/мин - SAE J1995 Gross 158.6 Нм
Число цилиндров 4
Объём двигателя 2 433 см3
Диаметр цилиндра 87 мм
Ход поршня 102.4 мм
Смазка двигателя Давлением шестеренчатого насоса с фильтром
Вентиляция картера Замкнутая система
Воздушный фильтр Сухой сменный картридж с предохранительным элементом
Зажигание Сжатие дизельного топлива
Средство обеспечения запуска Свечи накаливания - автоматическая активация
Забор воздуха Турбированный
Электрооборудование
Генератор Ременный привод — 90 A — открытый
Аккумулятор 12 вольт, 600 ампер холодной прокрутки @ 0uF (-18uC), 115 минут резерв мощности при 25 ампер
Стартер 12 вольт, редукторный, 3,62 л.с. (2,7 кВт)
Гидравлическая система
Нагнетательного типа Привод от двигателя, насос шестеренчатого типа
Производительность насоса 64.7 л/мин
Сброс давления в системе у быстроразъемных муфт 3 450 - 3 550 psi (23,8 - 24,5 MPa) (238 - 245 bar)
Гидрораспределитель Трехзолотникового типа, с открытым центром, с ручным управлением с пружинным фиксатором для подъема поплавка, с электрическим управлением вспомогательными катушки
Гидравлический фильтр Полнопоточный, сменный — элемент из синтетического материала с пористостью 10 мкм
Гидравлические магистрали Трубопроводы, шланги и фитинги согласно стандарту SAE
Система привода
Трансмиссия Гидростатические поршневые сдвоенные насосы с бесступенчатым регулированием, приводящие в действие два полностью реверсивных двигателя гидростатической системы
Цепи главной передачи Предварительно натянутая бесконечная роликовая цепь #120HSOC (без замыкающего звена) со звездочками в герметичном картере цепной передачи, смазываемыми маслом. (Цепи не требуют периодической регулировки.) По две цепи с каждой стороны, без промежуточной звездочки.
Главный привод Полный 4х4, цепной
Тяга привода
Макс. скорость движения односкоростного погрузчика 11.8 км/ч
Макс. скорость движения двухскоростного 17.3 км/ч
Заправочные емкости
Емкость резервуара картера цепной передачи 32.2 л
Емкость системы охлаждения с отопителем 11.7 л
Емкость системы смазки двигателя (с фильтром) 8.7 л
Емкость топливного бака 93.7 л
Емкость гидравлического резервуара 7.57 л
Емкость гидравлической / гидростатической системы 36 л

Bobcat S530

Все погрузчики пятисотой серии приобрели новую рамную конструкцию, что позволило значительное улучшить функциональность, комфорт оператора, показатели обзора, производительность, скорость выполнения операций, повышены удобства обслуживания, что естественно повлияет на отсутствие нежелательных простоев и производительность. Bobcat вновь на шаг впереди конкурентов!

Bobcat S530 это усовершенствованная версия Bobcat S175

Bobcat S530 сменил в серийной, производственной линейке самую популярную машину Bobcat S175. Очертания машины поменялись полностью, кузов, рама, узлы соединений, капот и кабина принципиально новых конструкций.

      Главным преимуществом 500-й серии или М-серии, как её наименовал сам производитель, стали показатели связаные с улучшением кабины. Преимущества не только в комфорте, но и в параметрах обзора, которые приобрели дополнительных 30% в его круговом значении.
       Передняя полностью стеклянная дверь 530-ой машины увеличена на 45%, в отношении предшественника. Такого результата удалось добиться благодаря изменению конструкции стрелы, а именно расположению поперечной балки стрелы на порядок ниже. Соответственно, стеклянная дверь увеличилась по направлению вниз к ступеньке, которая в свою очередь, также, приобрела более удобное положение и расположилась над поперечной балкой стрелы погрузчика. Безусловно, вход и выход из погрузчика стали гораздо удобней. Кроме увеличения двери, кабина Bobcat S530 стала шире на 4 см., и стала выше кабины предшествующего поколения, а именно 175-й модели. При этом производитель не поднял высоту кабины выше 2-х метров, с целью сохранения характеристик компактности и возможности проходить в низкие проемы. Также, на увеличения характеристик обзора повлияли следующие фокторы: Корпус кабины был сдвинут вперёд на 5 сантиметров, крылья погрузчика опущены ниже, боковые стёкла увеличены на 16%, а за счет снижения моторного отсека, заднее стекло увеличено на 14%, верхний стеклянный люк приобрёл дополнительные 43% площади. И ещё одно нововведение: в целях повышения уровня безопасности, на переднем и заднем стекле погрузчика установлены яркие, оранжевые ручки аварийного открывания погрузчика.
       Немаловажным преимуществом погрузчика Bobcat S530 является возможность лёгкого доступа к элементам обслуживания и контроля. Кабина 530-го откидывается назад, достаточно лишь выкрутить два болта расположенных на дне кабины. Окно можно лекго вернуть в исходное положение, так как его деинсталяция не вызывает повреждений.
      Сменившая Bobcat S175 модель обеспечена новой более тихой системой вентиляции кабины, с расширенной системой регулировки тепературного режима. Система имеет 8 воздуховодов и расширенный кожух подачи воздуха. ОВКВ (Отопление, Вентиляция, Кондиционирование Воздуха) выполняет не только фонкции отопления или охлаждения воздуха в кабине, но и функцию нагнетания лёгкого давления. При открывании двери воздух стремится не внутрь кабины, а наружу, предотвращая тем самым проникновение пыли в кабину погрузчика. Показатели герметичности усовершенствованы до уровня надува в 150-200 Па. На моделях предыдущего поколения данный параметр не выходил за пределы 150-ти Па. Повышены показатели производительности системы ОВКВ (Отопление, Вентиляция, Кондиционирование Воздуха), выход кондиционера увеличен на 35%, выход отопительной системы увеличен на 15%.
      Новая машина 500-й серии, М-серии, сменившая Bobcat S175 получила от производителя очень удобное, подрессоренное кресло, регулируемое во всех направлениях. Кресло имеет расширенный на на 50% диапазон хода вперёд и назад, на 30% вверх и вниз. Растояние до дуги безопасности можно увеличить на 5 см, по отношению к прежним показателям 175-го. Кроме кресла стандартной комплектации производитель предлагает дополнительную опцию, кресло с воздушными амортизаторами Air-ride.

Шины рекомендуемые к эксплуатации на погрузчиках Bobcat s530:

31 x 12-16.5, 10 PR, Heavy Duty Wide Floatation Tires
10-16.5, 10 PR, Heavy Duty Tires
10-16.5, 10 PR, Heavy Duty Tires Offset Rims
10-16.5, 10 PR, Severe Duty Tires
10-16.5, 10 PR, Severe Duty – Poly Fill Tires
10-16.5, 8 PR, Standard Duty Tires


       Конструкция подлокотника Bobcat S530 была оптимизирована и приобрела удобный наклон органов ручного управления., чтобы обеспечить наиболее удобное положение. К примеру, если погрузчик обеспечен системой управления JSC, то при регулировки сиденья оператора, джойстики будут двигаться вверх и вниз вместе с сиденьем. Диапазон корректировки джойстиков составляет 7.6 см. вперёд и назад.
       Все погрузчики М-серии имеют улучшеные показатели фронтального освещения на 50%, за счет добавления двух галогеновых ламп и оптимизации отражающего гнезда. В итоге каждая фара S530-го погрузчика имеет по две лампы.
       Эффективность стандартной гидравлики Bobcat S530, да и в целом, на погрузчиках М-серии, была увеличена на 7%, по отношению к погрузчикам К-серии предшествующего поколения

Уровень вибрации Bobcat S530 ниже!

Благодаря улучшеным демпфирующим вставкам в опорных точках крепления двигателя, высококачественной звукоизоляционной пене, модернизированной гидравлической системе, сокращению её количества 90 и 45 градусных углов и сопротивлений гидравлических соединений, влияющих на вибрацию РВД, а также, благодаря интеллектуальной системе управления подачей воздуха в кабину, уровень вибрации снижен.

Погрузчики bobcat S530 имеет широкий выбор систем управления

Стандартные органы управления:
Это рулевые рычаги управляющие движением погузчика
Педали служат для управления функциями подъема и наклона стрелы и монтажной рамы

Органы расширенного ручного управления (AHC):
Только ручное управление, без участия ног.
Ручки на рулевых рычагах управляют функциями подъема и наклона стрелы и монтажной рамы.
Рулевые рычаги служат для управления ходом и поворотами.

Система расширенного управления (ACS): 2 стиля управления в одной машине Выбор между стандартными элементами управления или ручными элементами управления с H-моделью (на погрузчиках с усиленной гидравликой)

Джойстиковое управление (SJC): Все в ваших руках...
Позволяет управлять всеми функциями машины в ручном режиме. Может быть установлено на моделях с усиленной гидравликой, дает выбор: 1. один джойстик – направление движения, второй – стрела/ковш; 2. Раздельное управление бортами (вперед/назад) и рабочими органами (вправо/влево).

Производительность Bobcat S530

     Пришедшие в классе на смену погрузчики, получили от производителя большую номинальная рабочая грузоподъемность (ROC)
Колесная база увеличилась на 5 см (длина гусеницы компактного гусеничного погрузчика T590 на грунте осталась прежней)
Оптимизированная конструкция стрелы (вертикальная траектория обеспечивает более высокую грузоподъемность)
Радиальная траектория имеет более плоскую траекторию
Повышенно усилие отрыва


      Мощность охлаждения двигателя выросла на 12%, благодаря новой системе охлаждения, обеспеченой двумя вентиляторами, которая имеет цельноалюминиевую конструкцию для наилучшего отвода тепла и оптимизированную геометрию кожуха вентилятора. Система запатентована!

Опции новой М-серии погрузчиков

- Полноцветная панель делюкс;



- Кондиционер;
- Противовесы;
- Стабилизаторы;
- Кресло Air-ride;
- Комплект водянного орашения;
- Шины:
Offset и Poly Fill, для тяжелых условий эксплуатации
Solid Flex,
шины с пониженным давлением на грунт Super Float
- Монтажная рама с гидравлическим приводом: Power Bob-Tach
- Системы управления: AHC, ACS, SJC.
- Усиленная гидравлика
- Двухскоростная коробка передач.

Спецтехника, выпускаемая под торговой маркой Bobcat, отличается высоким качеством и особой тщательностью решения вопросов безопасности и комфорта. Применяемые системы безопасности Bobcat играют важную роль при длительной эксплуатации спецтехники Bobcat в самых различных условиях. Системы безопасности Bobcat предотвращают выход различных узлов и агрегатов машин из строя, тем самым, продлевая общий ресурс службы универсальной техники.

Системы безопасности Bobcat являются неотъемлемым условием Вашей уверенности при работе со спецтехникой. Системы безопасности Bobcat обеспечивают хорошую защиту оператора при возникновении любых внештатных ситуаций, являются обязательными конструктивными элементами изделий, проявляются в различных технических параметрах машин и разделяются на две категории — активная и пассивная.

Активные системы безопасности Bobcat

При разработке систем безопасности Bobcat, большое внимание уделялось обеспечению контроля работы узлов и агрегатов самой машины. Эта система безопасности Bobcat осуществляет контроль над всеми жизненно важными функциями техники, такими, как температура охлаждающей жидкости двигателя, давление машинного масла и температура гидравлического масла. Система экстренного выключения автоматически переводит двигатель на холостой ход в том случае, если чрезмерно повысилась температура охлаждающей жидкости, и глушит, если давление масла падает ниже безопасного предела. Контроль и аварийное отключение двигателя и гидравлической системы является стандартным устройством в большинстве компактных погрузчиков, экскаваторов и других машин Bobcat. Так же при автоматической остановке имеется уникальная возможность аварийного кратковременного запуска двигателя для транспортировки машины из рабочей зоны к месту проведения ремонта и выявлению причин неправильной эксплуатации.

К активной системе безопасности Bobcat относится система автоматических блокировок BICS. Эта система включает в себя блокировочную раму безопасности (SEAT BAR), которая крепится за сидением оператора. Страховочная перекладина в поднятом положении блокирует работу двигателя и гидросистемы и исключает возможность самопроизвольного перемещения рукояток и органов управления. В опущенном положении блокировки снимаются, а перекладина выполняет функции подлокотников. В сочетании с трехточечным ремнем безопасности, она обеспечивает четкую фиксацию работника.

Пассивные системы безопасности Bobcat

Системы безопасности Bobcat обеспечивают защиту оператора от падающих на кабину предметов, деревьев, камней (FOPS) и могут быть двух типов. Системы FOPS первого типа выдерживают удары падающих на кабину оператора предметов, грунта, каменной породы, а также защищают отдельные узлы машины, согласно стандартам SAE-J1043 и ISO 3449. Системы безопасности Bobcat FOPS второго типа применяются для гарантированной защиты кабины оператора от падающих крупногабаритных предметов: кусков древесины, деревьев, камней, фрагментов демонтируемых зданий и т.д. Данное оборудование устанавливается преимущественно на габаритной и крупногабаритной спецтехнике. Следующей системой безопасности Bobcat является защита при опрокидывании машины (ROPS). Она предназначена для защиты кабины оператора и всей машины и регламентируется стандартами SAE-J1040 и ISO 3471.

Комфорт — одно из условий безопасной эксплуатации

Компанией Bobcat большое внимание уделяется комфортной работе оператора и его удобному и безопасному рабочему месту. Конструктивно кабина отвечает всем эргономическим требованиям и удовлетворяет стандарт ISO 2867. Вход и выход из кабины осуществляется свободно, ступеньки лестницы, ведущей в кабину рифленые, исключающие проскальзывание ног оператора. С левой и правой стороны от лестницы находятся поручни.

Кабина любой машины Bobcat имеет большую площадь остекления со всех четырех сторон из специальных ветрозащитных стекол. Сиденье оператора с анатомической спинкой, регулируется под индивидуальные параметры конкретного человека. Требования к рабочему пространству кабины определяются стандартом 3411. ISO 6682. Экстренный выход, предусмотренный для экстремальных ситуаций, обычно осуществляется через проем заднего стекла после его выдавливания. Так же, весь модельный ряд Bobcat имеет кабины с улучшенной шумоизоляцией, автоматической системой вентиляции и подогревом воздуха, наличие стандартного освещения и транспортных фар. Защищенные шланги и цилиндры гидравлической системы техники обеспечивают надежную и безопасную работу погрузчиков при выполнении различных видов работ.

У телескопических погрузчиков используется система блокировки угрожающих движений (АМА) в сочетании с индикатором продольного перемещения (LSI). Это позволяет контролировать при помощи информативного экрана, расположенного на панели приборов, все манипуляции телескопической стрелы. Система безопасности Bobcat имеет ограничитель стрелы и предотвращает ее опускание при обслуживании погрузчиков или экскаваторов с поднятой стрелой.

Система безопасности Bobcat автовыравнивание придает максимальную устойчивость машине при работе на неровных покрытиях. Так же предусмотрены выносные гидравлические опоры, которые позволяют устанавливать машину четко горизонтально на любых поверхностях. К системе безопасности Bobcat так же относится и глушитель с искроуловителем, который предотвращает вылет частиц из выхлопной трубы. Система безопасности Bobcat включает простые и надежные механизмы быстрой смены навесного оборудования QUICK-TACH и BOB-TACH, систему управления Joystick Control и систему упреждающего регулирования (ACS). Каждая единица техники Bobcat поставляется с руководством оператора, а также многоязыковой инструкцией по эксплуатации.

Системы безопасности Bobcat — это надежность!

Кабина и опции Bobcat

Специализированная строительная техника торговой марки Bobcat лидирует на мировом рынке среди спецтехники других производителей по своим непревзойденным техническим характеристикам и возможностям. Компания Bobcat предлагает большой модельный ряд различной спецтехники. Все машины, представленные в модельном ряду этой компании универсальны, маневренны, надежны, просты и удобны в управлении и техническом обслуживании. Вся техника Bobcat имеет достаточно преимуществ и характеристик, подтверждающих ее уникальность, но особое внимание стоит уделить кабине и опциям Bobcat.

Машины, представленные компанией Bobcat, оборудованы комфортабельными операторскими кабинами и опциями Bobcat. Полностью остекленные кабины Bobcat имеют хороший круговой обзор и регулируемую конструкцию водительского сиденья с подвеской, оснащенного ремнями безопасностями. Кабина и опции Bobcat отличаются своей эргономичностью. Кабина и опции Bobcat разработаны и спроектированы таким образом, что специализированная техника этого производителя без проблем может длительное время работать в самых жестких климатических условиях. Спецтехника торговой марки Bobcat имеет полностью защищенную от ветра и холода отапливаемую с обогревателем и системой кондиционирования кабину и опции Bobcat, используя которые оператор будет испытывать положительные эмоции и производительность от этого только повысится.

Удобство управления и безопасность

Производитель погрузчиков и экскаваторов, компания Bobcat, используя самые современные технические разработки и конструкторские решения, постаралась учесть все пожелания операторов и принять во внимание все, что необходимо для удобства эксплуатации оборудования и в итоге оснастили свою спецтехнику такой кабиной и опциями Bobcat , которые действительно обладают непревзойденными рабочими возможностями.

Погрузчики, экскаваторы и навесное оборудование от Bobcat могут эксплуатироваться в жестких условиях сурового климата, так как все они имеют полностью закрытую отапливаемую, с обогревателем и кондиционером кабину и опции Bobcat, в качестве которых звукоизолированная кабина может быть оснащена четырьмя направленными воздухозаборниками (2 спереди, 2 сзади), панелью управления обогревателем, защитной решеткой на лобовом стекле и др. Так же возможно использование стеклоочистителя и омывателя лобового стекла. Последнее актуально в работе гусеничных машин Bobcat, которые работают в тяжелых условиях. Для лучшей видимости на стекле и крыше кабины можно установить стеклоочиститель и защитить решеткой на лобовом стекле.

Эргономичная кабина и опции Bobcat имеют как управление современными джойстиками, так и традиционное рычажное исполнение. Техническое оснащение кабины и опций Bobcat не стоит на месте, а улучшается и становится более универсальным. Например, вместо стандартного рычажно-педального управления функциями движения, подъема стрелы и наклона ковша предлагаются три новые системы. Это: ручная система управления (AHC), расширенная система управления (ACS) и система джойстикового управления (SJC). На джойстики выведено управление ходом и рабочими органами. На джойстиках — переключатели, управляющие сложным гидрофицированным оборудованием, для которого может потребоваться установка дополнительного гидронасоса.

Под потолком кабины находятся панели управления. Замок зажигания с индикаторами выведен на правую панель, а кнопки управления гидросистемой на левую. При включении зажигания электроника тестирует системы машины, на левой панели зажигаются все четыре лампочки под надписью «Bobcat interlock control system». Чтобы начать движение, необходимо выполнить ряд операций: закрыть дверь, опустить дугу безопасности, сняться со стояночного тормоза и на левом пульте нажать зеленую кнопку «Press to operate loader». Рычагом справа у сиденья выставляем обороты двигателя.

Разновидность опций Bobcat

По желанию заказчика может быть расширена комплектация кабины и опций Bobcat. Например, в кабине погрузчика или экскаватора возможна установка панели Deluxe. Эта панель имеет многоязычное исполнение, экраны, на которых выведена справочная информация. Показания всех измерительных приборов отображаются в метрических или британских единицах. Есть цифровые часы, часы реального времени, счетчик моточасов, безопасность кодового замка зажигания. Так же, кабина и опции Bobcat могут включать: установку подлокотника, которые создадут комфортные условия работы, главным образом влияющие на работоспособность оператора и его утомляемость.

Кабина и опции Bobcat соответствуют нормам ROPS/FOPS, в кабине — полностью регулируемое сиденье оператора с ремнем безопасности и блокировочной рамой безопасности SEAT BAR. Установлены передние и задние фары, запатентованная система монтажа навесного оборудования Bob-Tach, блокировщик опускания стрелы, гидравлический позиционер ковша, система автоматических блокировок BICS, автоматическое аварийное отключение двигателя и гидросистемы. А также искрогаситель, стояночный тормоз и колеса повышенной проходимости с высоким протектором. Все эти перечисленные разновидности комплектации кабины и опций Bobcat, а также усиленная гидравлическая система.

Кабина и опции Bobcat для поддержки машины в рабочем состоянии включают предпусковой комплект для низких температур. Кабина и опции Bobcat имеют защитную обработку необходимых элементов машины. Металоцинковое антикоррозионное покрытие заменяет грунтовочный слой окраски.

Кабина и опции Bobcat обеспечивают контроль и аварийное отключение двигателя и гидравлической системы спецтехники. Данная система осуществляет контроль над температурой охлаждающей жидкости двигателя и давлением машинного масла. Кабина и опции Bobcat — важная составляющая универсальной специализированной техники.

Управление погрузчиком Bobcat

Компания Bobcat известна на мировом рынке как лидер специализированной строительной техники. Торговая марка Bobcat ассоциируется с высококачественными, надежными, универсальными погрузчиками, пользующимися большим спросом среди потребителей и на российском рынке. Компания Bobcat предлагает различные погрузчики: на колесном и гусеничном ходу, модельный ряд погрузчиков с телескопической стрелой, а также сочлененные погрузчики и погрузчики с комбинированной системой поворота. И какой бы мы тип погрузчиков не рассматривали, управление погрузчиками Bobcat отличается простотой и удобством.

Управление погрузчиком Bobcat очень удобно, эргономично и не составляет труда. Все органы управления погрузчика Bobcat разумно расположены в комфортабельной кабине оператора. Кабины погрузчиков Bobcat отвечают всем требованиям мировых стандартов. Они просторны, с легким доступом и широким входом. Удобное сиденье оператора имеет специальные регулировки и при помощи рычажков каждый оператор может отрегулировать его «под себя», с учетом своих анатомических особенностей (рост, вес и т.д.). Управление погрузчиком Bobcat включает в себя и возможность настройки уровня жесткости сиденья оператора. Сиденье и рулевую колонку можно расположить так, чтобы спицы небольшого рулевого колеса не загораживали приборную панель.

Панель Deluxe для управления погрузчиком Bobcat

Управление погрузчиком Bobcat осуществляется через приборную панель класса Deluxe. Панель Deluxe имеет многоязычное исполнение, отображает данные в метрических или британских единицах, имеет экраны справочной информации, цифровые часы и счетчик моточасов. Эта панель включает в себя большое количество функций, начиная от мониторинга состояния основных рабочих систем погрузчика, заканчивая блокировкой при необходимости опасных режимов работы машины. На панели управления погрузчиком Bobcat Deluxe находятся органы управления и дисплеи, передающие информацию оператору о функционировании различных систем погрузчика. Панель управления погрузчиком Bobcat содержит три основных прибора: тахометр и указатели уровня топлива и температуры двигателя, а также электронный блок, который информирует о частоте вращения двигателя погрузчика, скорости и наработке. В систему управления погрузчиком Bobcat входит сигнальная панель, которая находится рядом с приборной панелью. На сигнальную панель с установленного на заднем мосту информационного датчика передается сигнал о снижении нагрузки на задний мост, т.е. начале отрыва колес от земли и у оператора есть возможность справиться с этой экстренной ситуацией.

Основные органы управления погрузчиками Bobcat

Органы управления погрузчиков Bobcat устроены одинаково: левая рука — на рулевом колесе, правая — на джойстике. Рядом с джойстиком прикреплен блокнот с информационными материалами (грузовысотные характеристики машины, нормы давления в шинах и т.п.). На руле погрузчика есть рукоятка для удобства маневрирования, например, для полного поворота колес из одного крайнего положения в другое необходимо сделать пять оборотов рулевого колеса. При помощи джойстика оператор поднимает или опускает стрелу, опрокидывает ковш погрузчика. На джойстике для дополнительного управления погрузчиком Bobcat имеются два движка и круглая кнопка. Левый движок на джойстике управляет выдвижной секцией стрелы, правый — дополнительным контуром для гидрофицированного навесного оборудования, который предварительно нужно активировать кнопкой под указательным пальцем. Круглой кнопкой на верхней части джойстика включается второй гидронасос, который увеличивает подачу жидкости в рабочую гидросистему.

Рулевое управление погрузчиком Bobcat функционирует в трех режимах: поворот только передних колес, согласованный поворот передних и задних колес и «крабовый ход». Рулевое управление погрузчиком Bobcat контролируется двумя индикаторами на приборной панели. Ориентируясь по индикаторам, нужно выровнять колеса погрузчика, затем при помощи трехпозиционного переключателя на панели управления переключать: вверх — согласованный поворот, среднее положение — передние колеса, вниз — «крабовый ход».

Эргономичное управление погрузчиком Bobcat может достигаться за счет установки следующих систем: ручная система управления (AHC), расширенная система управления с кнопочным переключением с ручного на педальное (ACS) и система двухмодального джойстикового управления (SJC), где управление осуществляется при помощи двух многофункциональных джойстиков. Такое управление погрузчиком Bobcat предусматривает возможность использования двух режимов скорости движения машины.

При управлении погрузчиком Bobcat система SJC позволяет выбирать способ регулирования частоты вращения коленчатого вала двигателя: либо ручкой управления, либо расположенной на полу кабины педалью. Кроме того, имеется функция переключения схемы работы джойстика с «ISO» на стандартную для погрузчиков с бортовым поворотом схему перемещения ручки управления по траектории буквы «H». Ранее на погрузчиках использовался только режим, обеспечивающий максимальную скорость движения 10,3 км/ч. Теперь погрузчики могут двигаться со скоростью на 35% выше — 14 км/ч. Широкая педаль тормоза, расположенная на полу кабины используется не только для торможения, но и медленного, точного движения шасси погрузчика на высоких оборотах двигателя, что необходимо при подъеме стрелы или ее телескопировании (для погрузчиков с телескопической стрелой).

www.vescos.ru

Bobcat S530

Технические характеристики мини погрузчика BOBCAT S 530

Объем основного ковша       0.5м3

Усилие подъема ковша

1793 кг

Усилие наклона ковша

2220 кг

Номинальная грузоподъемность

840 кг / 907 кг с противовесом

Опрокидывающая нагрузка

1678 кг

Осевой крутящий момент

9278 Нм

Рабочие циклы

Подъем стрелы

3.8 с

Опускание стрелы

2.5 с

Возврат ковша в исходное положение

1.7 с

Опрокидывание ковша

2.3 с

Характеристики массы

Рабочая масса

2815 кг

Двигатель

Марка/модель

Kubota / V2403-MDI-E3B Interim Tier 4

Тип топлива

Дизельное

Система охлаждения

Пропиленгликоль / вода

Мощность при 2700 об/мин, если топливо соответствует стандарту SAE J1995 Gross

36.5 кВт / 48.9 л.с.

Номинальная частота вращения - об/мин

1075 - 1225 на малых оборотах, 2760 - 2900 на высоких оборотах

Макс. крутящий момент при 1600 об/мин - ISO 9249 EEC / SAE J1349 Net

148.6 Нм

Макс. крутящий момент при 1600 об/мин - SAE J1995 Gross

158.6 Нм

Число цилиндров

4

Объём двигателя

2433 см3

Диаметр цилиндра

87 мм

Ход поршня

102.4 мм

Смазка двигателя

Давлением шестеренчатого насоса с фильтром

Вентиляция картера

Замкнутая система

Воздушный фильтр

Сухой сменный картридж с предохранительным элементом

Зажигание

Сжатие дизельного топлива

Средство обеспечения запуска

Свечи накаливания - автоматическая активация

Забор воздуха

Турбированный

Электрооборудование

Генератор

Ременный привод — 90 A — открытый

Аккумулятор

12 вольт, 600 ампер холодной прокрутки @ 0uF (-18uC), 115 минут резерв мощности при 25 ампер

Стартер

12 вольт, редукторный, 3,62 л.с. (2,7 кВт)

Гидравлическая система

Нагнетательного типа

Привод от двигателя, насос шестеренчатого типа

Производительность насоса

64.7 л/мин

Сброс давления в системе у быстроразъемных муфт

3450 - 3550 psi (23,8 - 24,5 MPa) (238 - 245 bar)

Гидрораспределитель

Трехзолотникового типа, с открытым центром, с ручным управлением с пружинным фиксатором для подъема поплавка, с электрическим управлением вспомогательными катушки

Гидравлический фильтр

Полнопоточный, сменный — элемент из синтетического материала с пористостью 10 мкм

Гидравлические магистрали

Трубопроводы, шланги и фитинги согласно стандарту SAE

Система привода

Трансмиссия

Гидростатические поршневые сдвоенные насосы с бесступенчатым регулированием, приводящие в действие два полностью реверсивных двигателя гидростатической системы

Цепи главной передачи

Предварительно натянутая бесконечная роликовая цепь #120HSOC (без замыкающего звена) со звездочками в герметичном картере цепной передачи, смазываемыми маслом. (Цепи не требуют периодической регулировки.) По две цепи с каждой стороны, без промежуточной звездочки.

Главный привод

Полный 4х4, цепной

Тяга привода

Макс. скорость движения односкоростного погрузчика

11.8 км/ч

Заправочные емкости

Емкость резервуара картера цепной передачи

32.2 л

Емкость системы охлаждения с отопителем

11.7 л

Емкость системы смазки двигателя (с фильтром)

8.7 л

Емкость топливного бака

93.7 л

Емкость гидравлического резервуара

7.57 л

Емкость гидравлической / гидростатической системы

36 л

www.aist-yar.ru

Погрузчик Bobcat S530 - устройство и характеристики

Компактная техника на строительном участке, а также за его пределами всегда пользуется спросом, особенно если это такая техника, как погрузчик Bobcat S530. Его ценят по всему миру, в том числе на американском рынке спецтехники, где эта модель производится. Эта модель является логичным продолжением серии, выпущенных под этим брендом ранее погрузчиков.

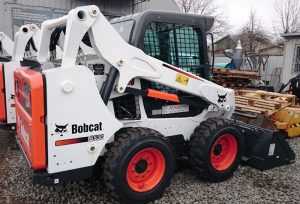

Внешний вид погрузчика Bobcat S530

Устройство погрузчика Bobcat S530

Конструкция погрузчика в этой модификации, существенно отличается от предшественников в линии. Она полностью переработана. Основная часть доработок сделанных производителем приходится на раму и кабину. Но не забыли конструкторы и о физических характеристиках, так по результатам работы удалось перенести нагрузку, которая теперь распределяется между задней и передней частью в пропорции 70:30.

Основное отличие обновленной кабины в ее эргономике, улучшении условий для оператора, как в эксплуатации в рабочих условиях, так и в экстримальных, когда ему угрожает опасность. Но принципиальным отличием модели от конкурентов является ее управление.

Погрузчик Bobcat S530 – это единственная модель, которая может работать без присутствия оператора внутри ее. Благодаря этому машина может проводить работы на опасных, например, зараженных радиацией объектах. Кроме того внутри управление организовано так, чтобы каждый оператор мог найти себе оптимальный вариант. Это может быть автоматизированная система ACS, джойстик SJC или контроллер AHC (ручной). Также конструкция имеет немало интересных технических решений, примером которых могут служить свечи накаливания с автоматической активизацией.

Подобных по конструкции машин отечественного производства просто не существует, поэтому она может стать изюминкой парка спецтехники.

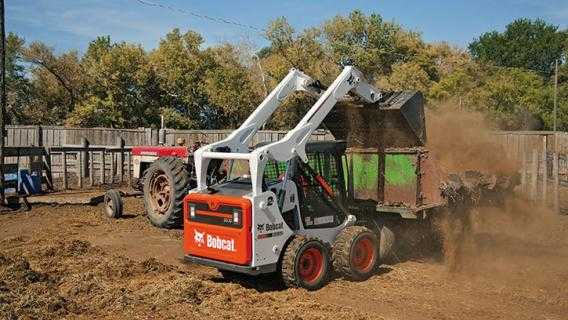

Погрузчика Bobcat S530 в работе

Технические характеристики погрузчика Bobcat S530

Технические параметры погрузчика Bobcat S530 создают не менее потрясающее впечатление, чем конструкция. Ее основой является турбодвигатель марки V2403-MDI-E3B выпускаемый под брендом Kubota. Он обладает мощностью в 48,9 л.с., и заставляет двигаться погрузчик с наибольшей скоростью в 17,3 км/ч притом, что весит машина 2815 кг. Двигатель благодаря полному сгоранию топлива в топливной камере позволяет его существенно экономить в результате чего расход топлива варьируется в диапазоне 4,8-5,3 литров час и зависит от нескольких факторов. Один из них обеспечение комфортной температуры внутри кабины при помощи замкнутой системы вентиляции.

Габариты машины составляют 1972х2657х1643 мм. Стоит отметить, что объем топливного бака столь компактной машины составляет 93,7 литра. Погрузчик способен поднять за раз до 869 кг, а его опрокидывающая нагрузка составляет 1700 кг.

Видео о погрузчике Bobcat S530



tpscom.ru

Bobcat S530 - Погрузчики с бортовым поворотом

Мини погрузчик с бортовым поворотом Bobcat S530 уже не первый год находится в лидерах в сегменте компактной спецтехники средней грузоподъемности. При своих небольших габаритах агрегат может перемещать груз массой до 900 кг при скорости движения 11,8 км/ч. При полной нагрузке данная модель не теряет своей маневренности и экономичности. Еще одно качество, говорящее в пользу S530 – это его неприхотливость в ремонте и техобслуживании. Сфера применения этих погрузчиков очень широка:

  • строительные работы;
  • хозяйственно парковые работы;
  • фермерское хозяйство;
  • карьерные работы.

Краткие технические характеристики

При рабочем весе 2873 кг мини погрузчик Bobcat S530 обладает опрокидывающей нагрузкой более 1800 кг. Модель оснащена экономичным дизельным двигателем Kubota с водным охлаждением, что позволяет ей развивать скорость до 18 км/ч при отсутствии груза. Конструкция ковша позволяет с максимальным КПД работать с крупной бортовой техникой. Как и любая модель погрузчика фирмы Bobcat, погрузчик S530 оборудован высокотехнологичной кабиной, которая обеспечивает оператору машины максимально возможную защиту от внешней среды. Возможности обозрения рабочего пространства при этом не пострадали. Гидравлика на погрузчике столь чутко настроена, что дополнительное навесное оборудование, установленное на погрузчик, может управляться даже одним пальцем.

Наша компания предлагает Bobcat S530 по самым лучшим ценам со склада в Москве. Мы также можем предложить своим клиентам возможность приобретения техники в лизинг. Со всеми вопросами необходимо обращаться по контактным телефонам, указанным ниже. Также есть возможность заказать услугу обратного звонка. В таком случае наши специалисты свяжутся с вами в любое удобное для вас время.

Цену уточняйте по указанным телефонам.

Технические характеристики

Эксплуатационные характеристики

Номинальная грузоподъемность 895 кг
Опрокидывающая нагрузка 1872 кг
Производительность насоса (стандартная подача / высокая подача) 64 / 100 (при 3135 об/мин) л/мин
Скорость движения 11.8 км/час
Скорость движения (высокая - дополнительно) 17.9 км/час
Объем топливного бака 93.7 л
Средний расход топлива (при максимальной нагрузке) 10.6 л/час

Двигатель

Марка / Модель / Тип Kubota / V2203-M-DI-E2B-BC-3 / Безнаддувный
Тип топлива / Охлаждение Дизельное / Жидкостное
Макс. мощность 34.3 (при 2800 об/мин) кВт
Крутящий момент 145 (при 1700 об/мин) Нм

Вес / Габариты / Ходовая часть

Рабочая масса 2873 кг
Ширина со стандартным ковшом 1727 мм
Высота с кабиной оператора 1938 мм
Высота до пальца шарнира ковша 3002 мм
Колесная база 1030 мм
Стандартные шины 10 x 16.5, 10-слойные, для тяжелых условий

sst-bobcat.ru

Мини погрузчик Bobcat S530 с бортовым поворотом

Мини погрузчик Bobcat S530 как и его предшественник Bobcat S300 — это модель с бортовым поворотом обладает отличной производительностью и отличается хорошей маневренностью. Поргузчик отличается хорошими показателями по грузоподъёмности.

Особенности американского мини погрузчика

Модель Bobcat S530 оснащена мощным двигателем Kubota с жидкостным охлаждением и с вращающим моментом 1425 об/мин. Работает на дизельном топливе. Одной из особенностей является трех — точечное крепление двигателя, что позволяет уменьшить его вибрацию. Под двигателем находится бак емкостью 93.7 л. Вторым важным достоинством погрузчика Bobcat S530 является его эргономичность и удобство в управлении, а также техобслуживании. Здесь внедрены и реализованы все современные усовершенствованные решения для облегчения процесса управления техникой. Среди таких новинок нужно отметить удобную кабину со всеми условиями для комфортной работы водителя, современную систему управления, а также легкий и быстрый доступ ко всем основным узлам техники для их замены и ремонта.

Bobcat s530 технические характеристики:

  • грузоподъемность – 869 кг;
  • высота подъема – 3 м;
  • скорость передвижения – 11,8 км/ч;
  • габариты (ДхШхВ) мм – 3378х1727х1972;
  • вес 1,7 т;
  • модель двигателя — Kubota/V2203-M-DI-E2B-BC-3;
  • вращающий момент составляет 1425 об/мин;
  • количество цилиндров – 4 объемом 2600 см³
  • емкость бака — 93,7 л.

Грузоподъемность Bobcat S530

Мини погрузчик Bobcat S530 – это модель среднего класса техники с небольшими габаритами, но за счет внедрения самых современных инновационных решений позволяет добиться отличных результатов по производительности и грузоподъёмности. Несмотря на свои небольшие размеры мини погрузчик Bobcat S530 способен поднять груз весом до 869 кг на высоту до 3 м, это позволяет осуществлять погрузку даже на самосвал КамАЗ. Опрокидывающая нагрузка при этом составляет до 1,7 т.

Маневренность на рабочей площадке

За счет того, что 93,7-литровый бак расположен равномерно под двигателем, не создается перевес в одну из сторон, что обеспечивает хорошую маневренность данного погрузчика. Это позволяет без проблем работать с ним в ограниченных пространствах и других сложных условиях. Кроме того, модель Bobcat S530 имеет возможность быстро разворачиваться на собственной колее благодаря наличию специальных покрышек.

Использование дополнительного оборудования

На счет вопроса как управлять Бобкэт S530, то здесь все просто, так как данная модель оснащена самой усовершенствованной системой управления в виде рычагов и удобных джойстиков. Все приборы управления находятся на виду у водителя. Управление стрелой и ковшом производится с помощью специальных педалей.

В кабине есть комфортное кресло с удобными поручнями и подставкой для ног. Кроме того, в середине предусмотрено наличие специального бардачка под инструменты, подстаканника, а также есть ниша для магнитолы. Для работы в суровых холодных условиях в кабине оператора предусмотрена печка, которая позволит чувствовать себя комфортно даже при -10 градусах. Наличие больших окон позволяет обеспечить отличную обзорность, что также облегчает участь водителя в процессе управления техникой. Есть запасное окно, которое можно очень легко открыть с помощью специальной ручки, как в современных окнах.

Еще одним важным инновационным решением при изготовлении этой модели погрузчика является применение технологии фрикционной сварки для соединения основных узлов и деталей.

Такой подход позволит прочно соединить все элементы, а также снизить потери давления и обеспечить дополнительную защиту от коррозии. Купить данную модель можно без проблем на территории России. На модель Bobcat S530 цена по сегодняшним меркам довольно приемлемая.

kowsh.ru
