Температура укладки асфальта | roadtm.com

Трудности при устройстве верхних слоев покрытия в ходе укладки и уплотнения горячей смеси возникают по причине множества различных факторов:

— большого количества различных типов асфальтобетонных смесей и входящих в его состав различных по своей структуре (физико-химическим характеристикам) минеральных и органических материалов;

— огромного разнообразия при выборе строительной техники;

— степени квалификации компании-производителя работ;

— текущего состояния дорожной одежды (основания и земляного полотна) – в первую очередь климатических (разница между условиями полярного Севера Норильска и Сочинскими субтропиками очевидна) грунтово-гидрологических (болота Ленинградской области и скальные грунты Карачаево-Черкесии), условий объекта текущего ремонта/строительства, а также сезона в течение, которого и проводятся ремонтные работы (качество работ, проведенных в летний период будет выше, чем в осенний период).

Основная задача – устройство как можно более долговечного покрытия с заданными дорожно-эксплуатационными характеристиками. Это достигается путем соблюдения необходимого температурного режима и определенного количества проходов катка в процессе укладки и уплотнения.

Распределенная асфальтобетонная смесь (далее АБС) достаточно быстро остывает. Продолжительность остывания зависит от текущей температуры, погодных условий и толщины слоя (чем он тоньше, тем выше скорость остывания), поэтому начинать процесс уплотнения необходимо как можно быстрее.

Для обеспечения необходимого температурного режима при уплотнении АБС настоятельно рекомендуем осуществлять процесс уплотнения при следующих температурах:

Увеличение содержания щебня и применение более вязких битумов может привести к увеличению жесткости смеси, она становится менее удобоукладываемой. В таком случае температуры начального и окончательного этапов уплотнения смещаются большую сторону.

  1. Главная
  2. Блог
  3. Заметки
  4. Температура укладки асфальта

roadtm.com

Укладка асфальтобетона по СНиПу: температура смеси, технология

Самым популярным методом покрытия дорог и тротуаров, отвечающим современным понятиям о качественном покрытии и цена которого, к тому же, сравнительно невысока, можно назвать асфальтирование. Но помимо самой смеси надёжность и эффективность укладки примерно, на 50% зависит от подготовительных работ, то есть от подушки, служащей черновым основанием для лицевого слоя.

Ниже мы поговорим о технологии данного производства, а также обратим внимание на демонстрацию тематического видео в этой статье, касающегося нашей темы.

Укладка асфальтобетонного покрытия асфальтоукладчиком

Асфальт на дороге

Примечание. Название происходит от греческого ἄσφαλτος что подразумевает горную смолу, где 60%-75% битума смешаны с минералами. В искусственном варианте битум ограничен количеством от 13% до 60%, а наполнителем служит гравием/щебнем, песком и минеральным порошком.

Этапы производства

Земляные работы

  • В первую очередь технология укладки асфальтобетонной смеси, впрочем, как и другие строительно-монтажные работы, зависит от планировки, следовательно, перед началом производства должен быть составлен технический проект и финансовая смета. Затем следует разметка с привязкой к особенностям рельефа данной местности, чтобы обеспечить возможность отвода сточных вод и проходящих вблизи подземных и наземных коммуникаций. Кроме того, большое значение имеет наличие больших деревьев с развитой корневой системой — при необходимости их вырубают, чтобы в дальнейшем не возникало проблем.
  • По окончании подготовительных работ снимается верхний, влажный слой грунта с помощью экскаватора или бульдозера, где глубина, в первую очередь, будет зависеть от эксплуатационного назначения данного участка. Например, для асфальтирования тротуара или садовых дорожек вполне достаточно 10-25 см глубины, но для проезжей части этого, конечно, недостаточно — чем больше планируемая нагрузка, тем глубже придётся закладывать основание.
  • Кроме того, технология укладки асфальтобетона подразумевает обязательное устройство дренажной системы — вода не должна скапливаться ни на покрытии, ни под ним. В связи с этим очень важно убрать весь грунт, который был снят при подготовке основания, чтобы в период дождей его не размыло, и он не забил дренажную систему.

Щебневое основание

  • После окончания проведения земляных работ возможна укладка асфальта на бетонное основание (жёсткая подушка) или на щебневое (гравийное) с песком (нежёсткая подушка) и это опять-таки зависит от будущей степени нагрузки при эксплуатации участка по СНиПу 06.03-85. Например, для пешеходных дорожек высота песочно-щебневой подушки может составлять всего 5-10 см, но если это проезжая часть с малой интенсивностью движения (подъезд к дому или воротам), то здесь уже высота составит от 10 см и более. Причём, при условии, что во время эксплуатации предвидятся большие нагрузки, подушка укладывается по слоям — вначале гравий (фракция 40-60 мм), затем, щебень (фракция 20-40 мм), а поверх них — крупный речной песок.

Примечание. Для того чтобы ускорить усадку подушки перед укладкой асфальта, её обильно поливают водой. Когда подсыпка усаживается, она, к тому же, приобретает дополнительную прочность. Утрамбовка производится виброплитами, катками, а в домашних условиях это можно даже делать своими руками с помощью какой-либо биты.

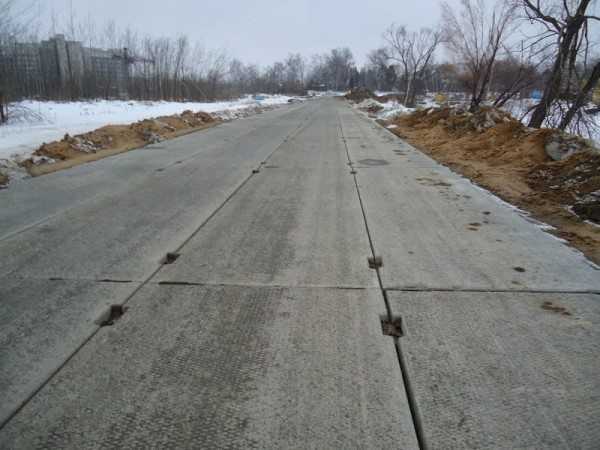

Бетонные плиты для основания

  • В тех случаях, когда на проезжей части предусматривается очень интенсивное движение и, следовательно, большая механическая нагрузка, тогда для основания применяется бетонирование или укладка железобетонных плит, как это показано на верхнем фото. В связи с высокой стоимостью такого типа покрытий в нашей стране их делают крайне редко и по большей части такие конструкции ограничиваются применением для взлётно-посадочных полос или испытательных полигонов.
  • Наиболее выгодно использовать в качестве подсыпки строительный мусор — битый кирпич, камень, старые битые плиты, блоки и перекрытия, цементно-песочную штукатурку и так далее
    . Примечательно, что при достаточной трамбовке таких материалов они ничуть не уступают тому же щебню или гравию, при этом себестоимость подушки резко уменьшается — ведь мусор, вместо его утилизации, используют, как строительный материал. Но здесь, безусловно, значительно увеличивается трудоёмкость процесса — ведь такие отходы, как правило, имеют очень большую фракцию и из-за этого их сложнее утрамбовывать (приходится разбивать).

Примечание. Закладка основания (бетонной или песочно-щебневой подушки) подразумевает наличие отбортовки, которая выполняется из камней или специальных железобетонных бордюров — это позволяет формовать будущее покрытие. Кроме того, формовки также требует и укладка асфальта, следовательно, высота бордюра должна быть рассчитана на лицевое покрытие.

Технология укладки

Укладка асфальта на основание

В настоящее время укладка асфальта в Российской Федерации производится в согласии с ГОСТ 9128-2009 по асфальтобетонным дорожным и аэродромным смесям, причём инструкция, данная в этом документе применима и для укладки подобных покрытий в частном порядке (на дачных и загородных участках). Обычно асфальтобетон заказывают на ближайшем пункте его изготовления — это предпочтительнее кустарного производства.

Асфальтных заводов, в том числе и небольших, достаточно много, так что покупка готовой смеси обойдётся гораздо дешевле, нежели её самостоятельное изготовление, к тому же, пропорции Госстандартов проще соблюдать при поточном производстве, нежели при разовом изготовлении.

Важно учитывать, что температура воздуха на улице, должна быть не ниже 5ᶛC, причём производственный процесс должен осуществляться в сухую погоду — монтаж во время дождя категорически запрещён! При нарушении данных условий уже на следующий год после укладки будет наблюдаться растрескивание и эрозия покрытия, к тому же износостойкость асфальта значительно понизится.

Чтобы вычислить количество расходуемого материала на определённом объекте, вам нужно будет вычислить площадь участка и определиться с его толщиной — для слоя асфальта высотой 10 см и площадью 10м2 понадобится одна тонна раствора.

Порядок укладки и уплотнение

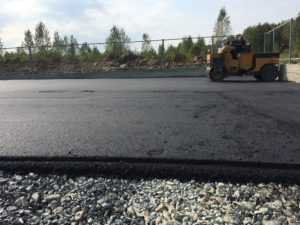

Укладка асфальта на щебневую подушку

Технология укладки асфальта на бетонное основание  или на песочно-щебневую подушку подразумевает выполнение работ без малейшего промедления после того, как самосвал с раствором прибыл на строительный участок — это одна из важнейших граней требований ГОСТов и СНиПов.

Для большого объёма, например, автомобильной дороги, при монтажных работах применяются специальные автоукладчики и большие самоходные катки, но при обустройстве тех же тротуаров приходится использовать лопаты и швабры. Кроме того, малые участки не всегда можно утрамбовать даже маленьким самоходным катком, поэтому, в таких случаях используются вибрационные плиты.

Если вы производите подобные работы на приусадебном участке, то вряд ли вы станете приглашать туда проектировщика, но, тем не менее, вам придётся придерживаться определённых параметров толщины покрытия. Поэтому, для садовых дорожек можете выдерживать слой высотой 3-4 см, в то время как для подъездных путей (если там не предусмотрена стоянка тяжёлых автотранспортных средств) потребуется толщина 5-7 см.

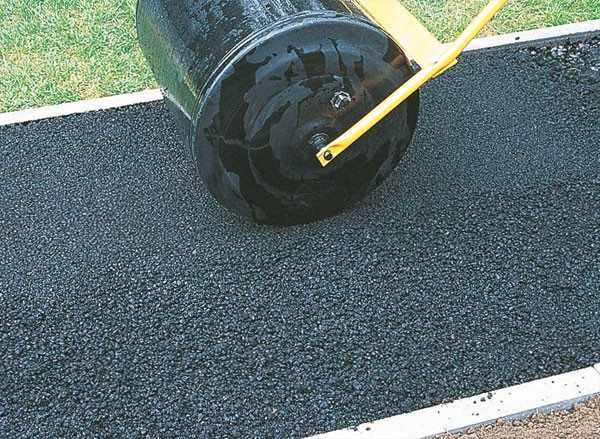

Использование ручного катка

Качество укладки асфальтобетона и его эксплуатационный ресурс во многом зависят от правильного и вовремя сделанного уплотнения покрытия. Такой процесс можно осуществить тремя методами, это вибрация, укатка и трамбовка. Для этого можно использовать автоматический или ручной каток, вибрационный каток и вибрационную плиту.

По ГОСТ 9128-2009 температура укладки асфальтобетонной смеси должна выдерживаться не ниже 105ᶛC — это одна из предпосылок хорошего уплотнения укладываемого слоя — чем холоднее асфальтобетон, тем сложнее его утрамбовывать (больше проходов катком). Чтобы избежать налипания раствора на каток или вибрационную плиту, их можно смочить водой.

Чтобы вся поверхность получилась одинаковой, вам придётся следить за количеством проходов катка — оно должно быть одинаковым, к тому же, следует избегать реверсных движений, чтобы не нарушить целостность монолита.

Примечание. Если вам приходится производить укладку асфальта на склоне, то движение катка при уплотнении должно осуществляться только снизу вверх и никак иначе. Для разравнивания (ликвидации) образующихся в таких случаях швов движение катка осуществляется почти перпендикулярно — с тем же преимуществом движения снизу вверх.

Уход за асфальтным покрытием

Ремонт асфальтного покрытия

Категорически запрещено допускать заезд тяжёлой гусеничной техники на такие покрытия — оно достаточно мягкое и траки обязательно оставят вмятины, которые, в свою очередь, будут способствовать разрушению. Кроме того, в жаркое время года противопоказан заезд тяжёлой колёсной техники, так как при таких температурах асфальт размягчается и опять-таки будет разрушен.

При необходимости следует вовремя заделывать все выбоины и трещины, чтобы они не вызывали дальнейшее разрушение структуры.

Виды асфальтобетона

Производство асфальтобетона

Все асфальтобетонные смеси можно разделить на три основные группы, по виду минерального наполнителя  — щебневые, гравийные и песочные. Кроме того, в соответствии с вязкостью используемого и укладочной температуры растворы могут быть горячими и холодными.

Так, горячие производятся с использованием дорожных вязких и жидких битумов и стелятся при температуре не менее 120ᶛC, в то время как холодные, с использованием тех же битумов — при температуре не менее 5ᶛC.

Асфальты могут быть крупнозернистыми, когда фракция наполнителя достигает 40 мм, мелкозернистыми, с фракцией до 20 мм и песочными, с фракцией наполнителя до 5 мм. При этом холодные смеси бывают только мелкозернистыми или песочными (крупный речной песок).

В соответствии с величиной остаточной пористости горячая асфальтовая смесь может быть: а) высокоплотным — остаточная пористость 1-2,5%; плотным — 2,5-5%; пористым — 5-10%; высокопористым — 10-18%. Для холодного асфальтобетона остаточная пористость допускается от 6% до 10%.

В зависимости от содержания щебня и гравия в горячей смеси их можно классифицировать по типам:

  • А — содержит от 50% до 60% щебня;
  • Б — от 40% до 50%;
  • В — от 30% до 40%.

Кроме того, холодные мелкозернистые асфальтобетоны, в зависимости от содержания гравия классифицируются на типы Бх и Вх. Горячие и холодные растворы могут быть типа Г и Гх, то есть, это песок из отсевов дробления или смесь с натуральным песком, если последнего не менее 30%. Типы Д и Дх основаны на натуральном песке или если он смешан с отсевом дробления, но при этом, его содержание не менее 70%.

Смеси и асфальтобетоныМарка
Горячие высокоплотныеI
Горячие плотные типа АI, II
Горячие плотные типа Б, ГI, II, III
Горячие плотные типа В, ДII, III
Пористые и высокопористыеI, II
Холодные типа Бх, ВхI, II
Холодные типа ГхII
Холодные типа ДхII, III

Таблица маркировки смесей и асфальтобетонов

Примечание. Обработка застывшего асфальта практически идентична таким действиям, как резка железобетона алмазными кругами и алмазное бурение отверстий в бетоне. Но в этом случае лучше ориентироваться на прохладную погоду, так как при жаре битум будет налипать на круги, свёрла и корончатые фрезы, что создаст определённые неудобства в работе.

Заключение

Если укладка асфальтобетонной смеси производится у вас дома — на участке или возле него, то, скорее всего, вам не понадобятся высокоплотные асфальты первой марки. Тем не менее, как мы уже упоминали об этом выше, чтобы максимально продлить эксплуатационный ресурс, важно уделить особое внимание укатке и трамбовке не застывшего раствора.

masterabetona.ru

Укладка асфальта по СНИПу и ГОСТу

Дорожные покрытия из асфальта распространены и чрезвычайно популярны. Это связано, прежде всего, с долговечностью и прочностью такого варианта. Чтобы эти условия были полностью выполнены, необходимо соблюсти ряд условий. Технология укладки асфальта отличается определенными трудностями, но если все сделать правильно, затраты окупятся безукоризненным покрытием и беспроблемной эксплуатацией.



Виды асфальтового покрытия

В производстве асфальтовой смеси используются битумные материалы (смолы), а также армирующий наполнитель. Его роль играет крупный песок и минеральные породы определенной фракции. Все материалы должны быть хорошего качества, а в зависимости от вида и назначения покрытия в состав добавляются другие ингредиенты.

Типы асфальта:

  1. Покрытия первого класса. Используются для укладки трасс, способны выдерживать большие нагрузки. Технология предусматривает применение минерального наполнителя размером до четырех сантиметров. Такие покрытия выдерживают вес груженого транспорта и интенсивное использование.
  2. Покрытия второго класса. Применяются для асфальтирования площадей, тротуаров и пешеходных дорог. Самые крупные включения асфальтовой смеси достигают 25 мм.
  3. Покрытия третьего класса. Приоритетом в этом случае будет пластичность смеси. Минеральные частички минимального размера (до 15 мм), что позволяет получить плотное прилегание состава. Таким покрытием оснащают места бестранспортного использования (частные дворы, территории учреждений, спортивные площадки).

Пропорции и нормы изготовления регулируются ГОСТ, но многие производители игнорируют такое правило и используют дешевые заменители. На качестве асфальтной смеси это отображается не лучшим образом, поэтому предпочтительней заказывать этот товар у действительно проверенных компаний, например, представительств фирмы «Дорожные Технологии».

Технологии нанесения:
  • Горячий асфальт. Его технология укладки требует использования специальной техники, а также соблюдению ряда условий. В первую очередь это температура готовой смеси и воздуха окружающей среды. Недопустимо укладывать остывший асфальт, а также выполнять работы при отрицательных температурах. Второй важный момент — скорость укладка горячего асфальта. Если работы не выполнены в соответствии с ГОСТ, качество покрытия будет плохим. Горячий асфальт используется для прокладки новых дорог и тротуаров. После нанесения покрытие должно некоторое время не использоваться, чтобы обеспечить достаточно прочное сцепление.
  • Холодный асфальт. Его номы также регламентируются ГОСТ и СНИП, но в производстве используются битумы других марок, которые быстрей затвердевают и не требуют определенной температуры. Укладывать холодный асфальт можно в более широком диапазоне температур окружающей среды (допускается до — 5ºС). Чаще всего такой способ применяется при выполнении ямочного ремонта дорог, либо для выполнения асфальтирования своими силами.

Приобрести холодный асфальт можно не только непосредственно у изготовителя, но также и в строительных магазинах. Герметичная тара позволяет сохранить его характеристики до нескольких месяцев. Вместе с тем, по прочности и сроку службы холодная смесь значительно уступает альтернативному варианту, поэтому применение на оживленных трассах или места активного использования несколько ограничено.

Подготовительные работы перед укладкой асфальта

Важное условие правильной укладки — соблюдение требований ГОСТ и СНИП по подготовке поверхностей. Эти нормативы предусматривают несколько этапов, от которых также будет зависеть качество будущей дороги.

Как подготовить поверхность:
  1. Расчистить и разметить участок асфальтирования. При необходимости (болотистая местность, возможные проблемы с грунтом) выполняются геодезические исследования.
  2. Верхний слой грунта снимается полностью. Для автострад возможно возведение специальной насыпи, а вот для пешеходной дороги из асфальта это не требуется.
  3. На дно траншеи засыпается песчаная «подушка», после чего необходимо установить специальный материал — геотекстиль. Он предотвратит смещение строительных материалов крупных фракций в песок.
  4. В полученный котлован необходимо засыпать щебень разного размера. От назначения покрытия будет зависеть фракция материала. Наиболее крупный щебень используют для прокладки магистралей. Слои располагаются в порядке убывания — от крупных до мелкозернистых материалов.
  5. Количество подготовительных слоев также зависит от дальнейшего использования дороги. После установки материал хорошо придавливается специальным катком. Это обеспечит надежную сцепку, устранив возможные проблемы с эксплуатацией.
  6. Для укрепления и предотвращения появления трещин на готовом покрытии используют армирующую сетку.

ГОСТ по укладке асфальта регламентирует все возможные нюансы, связанные с выполнение такого покрытия. Процесс этот отличается сложностью, ведь даже при наличии специальной техники большая часть работ до сих пор требует ручного труда.

Как выполняется асфальтирование

Правила укладки асфальта по большей части зависят от вида и назначения покрытия, но некоторые нормативы менять нельзя. Такие правила четко прописаны в ГОСТ и СНИП, и именно они обеспечивают долговечность и качество будущих дорог и тротуаров.

По требованиям ГОСТ асфальтирование дорог и тротуаров должно проводиться при подходящих погодных условиях. Производство смеси также определено нормативами этих документов. Укладка асфальта СНИП (строительные нормы и правила) также определяет качество готовых работ, причем от этапа проведения подготовительных работ до завершающего цикла.

Основные требования нормативов:
  • Непосредственно перед укладкой асфальта, на подготовленную поверхность наносится подогретый битум или битумная эмульсия.
  • Укладка горячего асфальта должна проводиться исключительно при плюсовой температуре воздуха (не ниже 5 градусов).
  • Смесь должна быть определенной температуры, поэтому перед нанесением она поддерживается в горячем (не ниже 100 градусов) состоянии.
  • Толщина слоя асфальтовой смеси определяется назначение покрытия. Наносится асфальт участками определенной длины, после чего выравнивается и уплотняется.
  • Уплотнение слоя необходимо начинать непосредственно после засыпки. Для этого используется специальная техника — каток, вибропресс или асфальтоукладчик.
  • Застывать нанесенный слой должен не менее суток, но для холодного асфальта это время может составлять всего пару часов.

Современные добавка — пластификаторы позволяют производить укладку даже при отрицательных температурах. Эта смесь имеет название асфальтобетон. Она достаточно дорогостоящая и чаще всего используется для экстренного ремонта дорог в зимнее время.

Заключительные работы

После асфальтирования на участок будущей дороги необходимо нанести специальную пропитку. Она обеспечивает плотную сцепку с асфальтом и придает покрытию привлекательный внешний вид.

Различают следующие варианты пропиток:
  1. Асфальтовая эмульсия. Среди всех видов это наиболее доступная по стоимости, но не всегда оправдывающая ожидания смесь. Чаще всего применяется для участков дороги без интенсивной нагрузки или тротуаров.
  2. Каменноугольная смола. Надежная основа, придающая кроме этого еще и эстетическую привлекательность готового покрытия. Она не подвержена воздействию нефтепродуктов, отличается длительным сроком использования.
  3. Акриловые полимеры. Добавление специальных компонентов в смесь позволяет получить эластичное и прочное покрытие. Есть возможность даже изменить расцветку, что используется для дополнительного декора территории.

При выборе финишного слоя стоит учитывать не только финансовый вопрос, но также и основное назначение проекта. От того, насколько интенсивно используется дорожное покрытие, необходимо отталкиваться при выборе смеси.

Создание асфальтового покрытия — важный процесс, ведь это определяет качество и долговечность будущих дорог и тротуаров. Классификация смесей и процесс нанесения определяется требованиям ГОСТ и СНИП, а также видами дорожных работ. Чтобы покрытие прослужило максимальный срок даже при интенсивной нагрузке важно выбрать надежного производителя. «Дорожные Технологии» гарантируют скорость выполнения и соблюдение всех требований качества.

nsk-asfalt.ru

Температура при укладке асфальта | Суровые будни начальника лаборатории

. контакты 8 929 943 69 68 http://vk.com/club23595476 .

Температура при укладке асфальта укладка холодного асфальта

Показатели консистенции вяжущегоТемпература, оС асфальта
вяжущего, поступающего в смесительминеральных материалов при выходе из сушильного барабанаасфальтобетонной смеси при отгрузкеасфальтобетонной смеси в начале уплотнения
Глубина проникания иглы при 25°С, 0,1 мм:40 – 60140-150180-190150-160140 – 160
61 – 90135-145175-185145-155135 – 150
91 – 130130-140170-180140-150130 – 140
131 – 200120-130160-170130-140120 – 130
201 – 300110 – 120150 – 160120 – 13080 – 120
Условная вязкость по вискозиметру с отверстием

5 мм при 60°С, с:

131 – 20090 – 110125 – 145100 – 12070 – 100
70 – 13080 – 90115 – 12580 – 100не ниже +5 оС
Примечания – 1 Для щебеночно-мастичных, высокоплотных асфальтобетонов, а также по погодным условиям допускается увеличивать температуру смесей на 20 °С, соблюдая при этом требования ГОСТ 12.1.005 к воздуху рабочей зоны.

2. При применении ПБВ по ГОСТ 52056 температура смеси не должна превышать 1600С.

http://vk.com/club23595476 . контакты http://vk.com/club23595476 .

xn--90afcnmwva.xn--p1ai

Температура смеси при отгрузке потребителю

Вид смеси

Температура смеси, °С, в зависимости от показателя битума

глубины проникания иглы при 25°С, 0,1 мм

условной вязкости по вискозиметру с отверстием 5 мм при 60°С, с

40…60

61…90

91…130

131…200

201…300

70…130

121…200

Горячая

От 150 до 160

От 145 до 155

От 140 до 150

От 130

до 140

От 120 до 130

-

От 110 до 120

Холодная

-

-

-

-

-

От 80 до 100

От 100 до 120

Примечания.

  1. При использовании ПАВ и активированных минеральных порошков допускается снижать температуру горячих смесей на 20°С.

  2. Для высокоплотных асфальтобетонов и асфальтобетонов на полимерно-битумных вяжущих допускается увеличивать температуру готовых смесей на 20°С.

Перед загрузкой смеси в автомобиль-самосвал со дна кузова удаляют весь мусор, оставшийся от предыдущей ездки. Дно кузова не должно иметь углублений, в которых могли бы скапливаться вещества, применяемые для смазывания внутренней поверхности кузова, или асфальтобетонная смесь.

После того, как кузов будет очищен, его следует обработать специальным раствором, предотвращающим прилипание смеси к его внутренней поверхности. В качестве таких веществ применяют различные материалы, не содержащие нефть например известковую суспензию, мыльный раствор, сульфитно-спиртовую барду.

Для смазки кузова нельзя использовать дизельное топливо, соляровое масло или топочный мазут. В случае применения одного из этих веществ может произойти изменение характеристик транспортируемой смеси.

5.6.2. Организация производства работ

Необходимым условием для достижения требуемого качества устраиваемого слоя наряду с обязательным соблюдением техно­логических режимов является грамотная организация работ.

1. Укладку асфальтобетонной смеси производить при благоприятных погодных условиях (табл.5.6).

Таблица 5.6

Условия для устройства асфальтобетонных покрытий

Вид асфальтобетонной смеси

Температура воздуха в сухую погоду, °С

весной и летом

осенью

Горячая

Холодная

Не ниже +5

Не ниже +5

Не ниже +10

Не ниже +10; до начала осенних дождей с учетом времени на формирование

Примечание. Работу организуют, как правило, в две смены; причем, в дневное время укладывают верхний слой и в любую смену – нижний слой покрытия.

2. Покрытия и основания из асфальтобетонных смесей устраивают в сухую погоду. Для укладки смеси должны быть сформированы механизированные звенья, включающие самоходный асфальтоукладчик (одни, два или три в зависимости от ширины проезжей части), моторные катки, вспомогательные машины и приспособления. Наиболее эффективно применение современных широкозахватных асфальтоукладчиков с активными рабочими органами - трамбующим брусом и виброплитой, позволяющими за один проход укладывать смесь на всю ширину [20] проезжей части, что исключает продольные сопряжения, являющиеся слабым местом при ус­тройстве и эксплуатации асфальтобетонного покрытия (рис. 5.1).

Рис.5.1. Технологическая схема устройства двухслойного асфальтобетонно­го покрытия на проектную ширину при работе в одну смену:

1 - автомобиль-самосвал; 2 - асфальтоукладчик; 3 - каток на пневмати­ческих шинах; 4 - каток тяжелый гладковалъцовый массой 11-18 т; 5 - поливочно-моечная машина

При невысоких темпах и объемах допускается осуществлять работу сопряженными полосами (табл.5.7) одним асфальтоукладчиком. В этом случае длина полосы укладки (в пределах сменной захват­ки), позволяющая обеспечить хорошее сопряжение смежных по­лос, зависит от погодных условий (температуры воздуха и нали­чия или отсутствия ветра), а также от температуры самой смеси и от рабочей и транспортной скорости асфальтоукладчика [20].

Таблица 5.7

studfiles.net

Технология укладки асфальта по ГОСТ

Благодаря своей устойчивости к большим нагрузкам и действиям внешней среды, асфальтовое покрытие пользуется большой популярностью в отрасли строительства дорог разного типа. Технология укладки асфальта требует соблюдения строгих требований, указанных в нормативных документах ГОСТ Р 54401-2011, СНиП 2.05.02-85 и СНиП 3.06.03-85, игнорирование которых зачастую приводит к быстрому разрушению дорожного полотна.

Существует несколько распространенных способов создания устойчивого покрытия, каждый из которых применятся для конкретной ситуации. Для большей эффективности, все работы делятся на несколько этапов, последовательность каждого из которых регламентируется отдельно.

Заказать работы

Технология укладки асфальта по ГОСТ

  • Приготовление смеси по ГОСТ 9128.
  • По условиям укладки смесь делят на 2 типа:
  • для укладки при температуре выше +5 градусов;
  • для укладки при температуре от – 25 градусов до + 5 градусов;
  • формула изготовления холодного асфальта разработана с учетом наличия составляющих (битума, камня (щебня) и дизтоплива) Центральной части РФ.

Приготовление смеси для укладки предусматривает использование щебня, горных пород, которые соответствуют требованиям ГОСТа 8267, отсева осадочных пород, по ГОСТу 8736.В качестве вяжущего органического компонента используют битумы – БНД 60\90 и БНД 90\130 по ГОСТ 22245.

Этапы укладки асфальта

Строительство новой или восстановление существующей дороги начинается с этапа проектирования, на котором определяются главные характеристики будущей трассы – пропускная способность, максимальная нагрузка, планируемый срок эксплуатации. После этого выбирается оптимальная технология укладки асфальта, и начинаются строительные работы, состоящие из следующих этапов:

    1. Предварительная подготовка места под прокладку дороги. Включает в себя расчистку местности от растительности, создание дорожного «корыта», и трамбовку его дна.
    2. Укладка слоев песка и щебня, которые препятствуют проседанию асфальта и равномерно распределяют нагрузку от автомобильного транспорта. Каждый слой тщательно утрамбовывается.
    3. После того, как несущий слой достиг проектных характеристик, на него укладывают асфальтную смесь. В зависимости от того, какая технология укладки асфальта была выбрана, смесь может быть холодной или горячей, иметь разную консистенцию и физико-механические параметры.

Укладка асфальта холодным методом

Существуют 2 главных технологии укладки асфальта – это так называемые «горячий» и «холодный» методы. Установка холодного асфальта в последнее время получает все большее распространение, так как отличается простотой, а также отсутствием особых требований к температурному режиму и погодным условиям. Низкотемпературная технология предназначена для проведения текущего ремонта – после окончания работ, асфальт следует выдержать всего несколько часов, после чего можно продолжать эксплуатацию трассы.

Горячая асфальтная смесь состоит из разогретого битума и мелкого гравия, укладывается исключительно в сухую погоду, однако оптимально подходит для капитального ремонта и строительства новых дорог, так как лучше распределяется по поверхности и отлично уплотняется.

Укладка асфальта горячим методом

Горячая асфальтная смесь состоит из разогретого битума и мелкого гравия, укладывается исключительно в сухую погоду, однако оптимально подходит для капитального ремонта и строительства новых дорог, так как лучше распределяется по поверхности и отлично уплотняется.

Ямочный ремонт

Ямочный ремонт проводится в несколько этапов:

  • Изучение конфигураций выбоины и разметка ее границ;
  • удаление поврежденного материала при помощи отбойного молотка или фрезы;
  • очистка поверхности выбоины от мелких кусков асфальта, грязи и асфальтной крошки;
  • обработка участка жидким битумом или полимерной эмульсией;
  • укладка смеси, содержащей мелкофракционный щебень с добавками битума;
  • нанесение верхнего битумного слоя.

Преимуществом ямочного ремонта является высокая скорость его выполнения, благодаря чему восстановление дорожного покрытия может проводиться без полной остановки движения транспорта.

sdmachinery.ru

Укладка асфальта при минусовой температуре возможна при строгом соблюдении технологий

Нашумевшая история с укладкой асфальта прямо на снег при ремонте тротуара в Якутске вызвала большой резонанс. По данному случаю, ввиду очевидного нарушения технологий проводится служебное расследование, по итогам которого с подрядчиком намерены расторгнуть контракт. Между тем, укладка асфальтового покрытия при минусовых температурах возможна, но только при строгом соблюдении технологии.


Об этом рассказал руководитель Управления дорог Якутска Валерий Домотов. По его словам, если асфальт необходимо уложить при минусовой температуре (допускается до – 10 градусов Цельсия), необходимо строго исполнить технические указания методических рекомендаций.

«Первое – это качественная подготовка основания асфальтобетонного покрытия. Его необходимо тщательно очистить от пыли, грязи, снега и льда, а также осуществить его просушку и нагрев специальными машинами», – сказал Валерий Афанасьевич.

Далее, для исключения образования льда на поверхности основания проводится рассыпка специального химического состава. Сами асфальтобетонные смеси должны содержать необходимые пропорции поверхностно-активных веществ, активированных минеральных порошков или специальных добавок. Перед укладкой смеси проводится обработка поверхности нижнего слоя нагретой до соответствующей температуры битумной или битумно-полимерной эмульсией. Кроме того, для снижения теплопотерь рекомендуется увеличивать толщину покрытия, которое рассчитывается по специальной таблице.

«При соблюдении этих условий, строгом следовании техническим указаниям, качественная укладка асфальта при минусовых температурах может быть обеспечена», – заключил руководитель управления дорог города.

Подобные технологии, для примера, будут в ближайшие дни применены при асфальтировании территории объекта «Ворота Якутска», сообщили ЯСИА в Департаменте по связям с общественностью и взаимодействию со СМИ ОА г. Якутска.

ysia.ru
