Таблица обжима рвд – Инструкция по эксплуатации, вводу в строй и техническому обслуживанию станка РВД
| Опрессовочная таблица | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Рукав | Тип РВД | 1SN | 2SN | 4SP | 4SH | Калибры по Vitillo, мм | ||||||||||||
| производитель | FB | VITILLO | Китай | VITILLO | Китай | FB | VITILLO | Китай | FB | VITILLO | Китай | проходит | стопор | |||||
| дюйм | мм | DASH | код муфты | BUN(DN) | B12(DN)N | 00330-(DN) | BUN(DN) | B12(DN)N | 00330-(DN) | B4P(DN) | B9R(DN)N | 00400-(DN) | B4H(DN) | B4SH(DN) | 00400-(DN) | |||
| 1/4 | 6 | 04 | 18 | 18 | 17.9 | 18.7 | 19 | 19 | 19.3 | 19.2 | 18.3 | 3.3 | 3.75 | |||||
| длина снятия наружного слоя, если предусмотрено, мм | 21 | 25 | ||||||||||||||||
| 5/16 | 8 | 05 | 18,5 | 18,6 | 19,3 | 19,6 | 19,7 | 4.7 | 5.2 | |||||||||
| 3/8 | 10 | 06 | диаметр обжима, мм | 20,8 | 20,5 | 20,6 | 21,7 | 21,3 | 21,4 | 23,5 | 23,2 | 22,8 | 6.05 | 6.55 | ||||
| длина снятия наружного слоя, если предусмотрено, мм | 23 | 27 | ||||||||||||||||
| 1/2 | 12 | 08 | диаметр обжима, мм | 23,6 | 23,4 | 23,5 | 24,5 | 24,4 | 24,5 | 26,6 | 26,3 | 25,8 | 25,5 | 8,35 | 8,75 | |||
| длина снятия наружного слоя, если предусмотрено, мм | 27 | 28 | ||||||||||||||||
| 5/8 | 16 | 10 | диаметр обжима, мм | 27,2 | 27 | 27 | 28,3 | 28,2 | 28,3 | 30,3 | 30,2 | 28,8 | 10,85 | 11,4 | ||||
| длина снятия наружного слоя, если предусмотрено, мм | 31 | 33 | ||||||||||||||||
| 3/4 | 20 | 12 | диаметр обжима, мм | 30,5 | 30,8 | 30,9 | 31,4 | 32 | 32,1 | 34,3 | 34,6 | 33,6 | 34,4 | 33,9 | 33,7 | 13,5 | 13,8 | |
| длина снятия наружного слоя, если предусмотрено, мм | 36 | 32 | 36 | 32 | ||||||||||||||
| 1 | 25 | 16 | диаметр обжима, мм | 38,5 | 39,1 | 39,2 | 39,7 | 40,3 | 40,4 | 41,5 | 42,2 | 41,5 | 41,8 | 41,5 | 41,5 | 18,5 | 19,2 | |
| длина снятия наружного слоя, если предусмотрено, мм | 48 | 42 | 48 | 42 | ||||||||||||||
| 1 1/4 | 32 | 20 | диаметр обжима, мм | 48 | 48,5 | 48,6 | 51 | 51 | 51 | 51,3 | 51,6 | 51 | 48,5 (B4H) | 50,2 | 50,2 | 23,05 | 23,9 | |
| длина снятия наружного слоя, если предусмотрено, мм | 54 | 48 | 54 | 48 | ||||||||||||||
| 1 1/2 | 38 | 24 | диаметр обжима, мм | 57,3 | 57 | 57 | 58,3 | 59,3 | 59,8 | 58,6 | 59,2 | 59,5 | 57,0 (B4H) | 58 | 29,8 | 30,7 | ||
| длина снятия наружного слоя, если предусмотрено, мм | 62 | 60 | 62 | |||||||||||||||
| 2 | 50 | 32 | диаметр обжима, мм | 69,5 | 69,4 | 69,5 | 71,7 | 72,4 | 72,5 | 73,7 | 74,6 | 72,5 | 74,2 | 41,6 | 42,6 | |||
| длина снятия наружного слоя, если предусмотрено, мм | 64 | 61 | 64 | |||||||||||||||
north-hydro.ru
ТАБЛИЦА СТАНДАРТНЫХ РВД ДЛЯ ВЫБОРА ШЛАНГА
Подробную информацию по типам рукавов высокого давления (РВД) смотрите в таблице.
РВД 1SN и 2SN – универсальные шланги высокого давления стандарта DIN EN 853, наиболее часто применяемые в гидросистемах среднего и высокого давления. Типовое применение линии для подачи рабочей жидкости от гидрораспределителей в исполнительные приводы (гидроцилиндры, ротаторы, гидромоторы). Шланги 1SN и 2SN превышают требования ГОСТ 6286-73 по многим параметрам. При сборке перед универсальными гильзами не требуют окорки.
РВД 1ST и 2ST – шланги высокого давления стандарта DIN EN 853, по давлению и применению аналогичны 1SN и 2SN, но имеют более толстый наружный слой резины (износостойкость). Шланги 1ST и 2ST превышают требования ГОСТ 6286-73 по многим параметрам, и так же обладают толстым защитным слоем резины. При сборке перед из-за толстой резины требуют применения специальных гильз и наружной окорки на специальном оборудовании.
РВД 1SC и 2SC – шланги высокого давления стандарта DIN EN 857, по давлению и применению аналогичны 1SN и 2SN, но имеют уменьшенные наружные диаметры, их часто называют slim или compact. Шланги 1SC и 2SC имеют уменьшенные радиуса изгиба. При сборке перед универсальными гильзами не требуют окорки.
РВД 4SP и 4SH – шланги высокого давления стандарта DIN EN 856 применяемые в гидросистемах высокого давления при больших импульсных нагрузках. Типовое применение напорная линия от насоса высокого давления к гидрораспределителю, но могут устанавливаться на высоконагруженные исполнительные устройства. При сборке с фитингами требуют наружной окорки шланга в виду более толстой проволоки корда и особенностей обжимной гильзы. РВД 4SH при сборке с фитингами INTERLOC перед опрессовкой требуют и внутренней окорки шланга
РВД SAE 100 R16 – универсальные шланги высокого давления, по давлению и применению аналогичны 1SN и 2SN, в России встречаются редко.
РВД SAE 100 R17 – шланги высокого давления, ориентированы на применение в сельхозтехнике (рынок США) – аналогичны 1SN и 2SN – раздаточные линии на исполнительные устройства. В России встречаются редко, применять в разработке новой техники не рекомендуется. Конструктивная особенность – разное количество слоев силового корда на разных диаметрах.
РВД SAE 100 R12 – шланги высокого давления, ориентированы на применение в сельхозтехнике (рынок США) – аналогичны РВД 4SP – напорные линии от насоса на распределитель. В России встречаются редко, применять в разработке новой техники не рекомендуется.
РВД SAE 100 R13 и SAE 100 R15 – шланги высокого давления, ориентированы на применение в технике с особо мощной гидравликой – гидростатическая трансмиссия, системы разрыва пластов, различная энергонасыщенная тяжелая и карьерная техника. Шланги R13 и R15 обладают самыми высоким параметрами по статическому давлению и импульсным нагрузкам. Конструктивная особенность – разное количество и конструкция силового корда на разных диаметрах. Требуется применение специальных фитингов и гильз INTERLOC и обязательное удаление наружного и внутреннего слоя резины с помощью окорочного станка.
При таком широком ассортименте рукавов высокого давления существуют и различные специализированные конструкции РВД. Например морозостойкий рукава для работы при значительных отрицательных температурах, термостойкие рукава, износостойкие рукава, особо гибкие и многие другие.
Таблица DN и Рраб наиболее ходовых стандартных шлангов РВД.
| Наименование | Соответствие стандартам на рукава высокого давления | Размер DN мм | 5 | 6 | 8 | 10 | 12 | 16 | 19 | 25 | 31 | 38 | 51 | ||
| Размер inch | 3/16″ | 1/4″ | 5/16″ | 3/8″ | 1/2″ | 5/8″ | 3/4″ | 1″ | 1.1/4″ | 1.1/2″ | 2″ | ||||
| Стандарты DIN | Стандарты SAE | Стандарты ГОСТ | Особенности конструкции | Рабочее давление в бар (атм). Для определения в Мпа значение делить на 10. | |||||||||||
| 1SN | EN 853 1SN | SAE 100 R1AT | превышает ГОСТ 6286-73 | оплетка 1 слой | 250 | 225 | 215 | 180 | 160 | 130 | 105 | 88 | 63 | 50 | 40 |
| 2SN | EN 853 2SN | SAE 100 R2AT | превышает ГОСТ 6286-73 | оплетка 2 слоя | 415 | 400 | 350 | 330 | 275 | 250 | 215 | 165 | 125 | 90 | 80 |
| 1ST | EN 853 1ST | SAE 100 R1A | превышает ГОСТ 6286-73 | оплетка 1 слой | 250 | 225 | 215 | 180 | 160 | 130 | 105 | 88 | 63 | 50 | 40 |
| 2ST | EN 853 2ST | SAE 100 R2A | превышает ГОСТ 6286-73 | оплетка 2 слоя | 415 | 400 | 350 | 330 | 275 | 250 | 215 | 165 | 125 | 90 | 80 |
| 1SC | EN 857 1SC | превышает ГОСТ 6286-73 | оплетка 1 слой | 225 | 215 | 180 | 160 | 130 | 105 | 88 | 63 | 50 | 40 | ||
| 2SC | EN 857 2SC | превышает ГОСТ 6286-73 | оплетка 2 слоя | 400 | 350 | 330 | 275 | 250 | 215 | 165 | 125 | 100 | 90 | ||
| R16 | SAE 100 R16 | превышает ГОСТ 6286-73 | оплетка 1 слой | 350 | 345 | 275 | 240 | 190 | 155 | 140 | 115 | ||||
| R17 | SAE 100 R17 | превышает ГОСТ 6286-73 |
оплетка 1 слой DN 06-DN 12 и 2 слоя DN 16 – DN 25 |
210 | 210 | 210 | 210 | 210 | 210 | 210 | |||||
|
4SP |
EN 856 4SP | превышает ГОСТ 25452-90 | навивка 4 слоя | 500 | 460 | 425 | 400 | 380 | 320 | 210 | 185 | 175 | |||
| 4SH | EN 856 4SH | превышает ГОСТ 25452-90 | навивка 4 слоя | 420 | 385 | 350 | 300 | 250 | |||||||
| R12 | EN 856 R12 | SAE 100 R12 | превышает ГОСТ 25452-90 | навивка 4 слоя | 280 | 280 | 280 | 280 | 280 | 210 | 175 | 175 | |||
| R13 | EN 856 R13 | SAE 100 R13 | превышает ГОСТ 25452-90 | навивка 4 слоя DN 19 – DN 25 и 6 слоев DN 32-DN51 | 350 | 350 | 350 | 350 | 350 | ||||||
| R15 | SAE 100 R15 | превышает ГОСТ 25452-90 | навивка 4 слоя DN 19 – DN 25 и 6 слоев DN 32-DN38 | 420 | 420 | 420 | 420 | ||||||||
promex95.ru
СВОДНАЯ ТАБЛИЦА ДИАМЕТРОВ И РАБОЧЕГО ДАВЛЕНИЯ СТАНДАРТНЫХ РВД ДЛЯ ВЫБОРА ШЛАНГА
Диаметр шланга можно определить по специальным расчетам и таблицам. Учитывайте, что в таблице указано только рабочее давление, разрывное давление в 4 раза больше. Подробную информацию пор конкретным типам шлангов РВД смотрите по ссылкам в таблице.
РВД 1SN и 2SN – универсальные шланги высокого давления стандарта DIN EN 853, наиболее часто применяемые в гидросистемах среднего и высокого давления. Типовое применение линии для подачи рабочей жидкости от гидрораспределителей в исполнительные приводы (гидроцилиндры, ротаторы, гидромоторы). Шланги 1SN и 2SN превышают требования ГОСТ 6286-73 по многим параметрам. При сборке перед Смотрите подробности:
Обжимные прессы станки оборудование и технологии для обжима гидрошланговопрессовкой универсальными гильзами не требуют окорки.
РВД 1ST и 2ST – шланги высокого давления стандарта DIN EN 853, по давлению и применению аналогичны 1SN и 2SN, но имеют более толстый наружный слой резины (износостойкость). Шланги 1ST и 2ST превышают требования ГОСТ 6286-73 по многим параметрам, и так же обладают толстым защитным слоем резины. При сборке перед Смотрите подробности:
Обжимные прессы станки оборудование и технологии для обжима гидрошланговопрессовкой из-за толстой резины требуют применения специальных гильз и наружной окорки на специальном оборудовании.
РВД 1SC и 2SC – шланги высокого давления стандарта DIN EN 857, по давлению и применению аналогичны 1SN и 2SN, но имеют уменьшенные наружные диаметры, их часто называют slim или compact. Шланги 1SC и 2SC имеют уменьшенные радиуса изгиба. При сборке перед Смотрите подробности:
Обжимные прессы станки оборудование и технологии для обжима гидрошланговопрессовкой универсальными гильзами не требуют окорки.
РВД 4SP и 4SH – шланги высокого давления стандарта DIN EN 856 применяемые в гидросистемах высокого давления при больших импульсных нагрузках. Типовое применение напорная линия от насоса высокого давления к гидрораспределителю, но могут устанавливаться на высоконагруженные исполнительные устройства. При сборке с фитингами multifit перед Смотрите подробности:
Обжимные прессы станки оборудование и технологии для обжима гидрошланговопрессовкой требуют наружной окорки шланга в виду более толстой проволоки корда и особенностей обжимной гильзы. РВД 4SH при сборке с фитингами INTERLOC перед опрессовкой требуют и внутренней окорки шланга
РВД SAE 100 R16 – универсальные шланги высокого давления, по давлению и применению аналогичны 1SN и 2SN, в России встречаются редко.
РВД SAE 100 R17 – шланги высокого давления, ориентированы на применение в сельхозтехнике (рынок USA) – аналогичны 1SN и 2SN – раздаточные линии на исполнительные устройства. В России встречаются редко, применять в разработке новой техники не рекомендуется. Конструктивная особенность – разное количество слоев силового корда на разных диаметрах.
РВД SAE 100 R12 – шланги высокого давления, ориентированы на применение в сельхозтехнике (рынок USA) – аналогичны РВД 4SP – напорные линии от насоса на распределитель. В России встречаются редко, применять в разработке новой техники не рекомендуется.
РВД SAE 100 R13 и SAE 100 R15 – шланги высокого давления, ориентированы на применение в технике с особо мощной гидравликой – гидростатическая трансмиссия, системы разрыва пластов, различная энергонасыщенная тяжелая и карьерная техника. Шланги R13 и R15 обладают самыми высоким параметрами по статическому давлению и импульсным нагрузкам. Конструктивная особенность – разное количество и конструкция силового корда на разных диаметрах. Требуется применение специальных фитингов и гильз INTERLOC и обязательное удаление наружного и внутреннего слоя резины с помощью окорочного станка.
При таком широком ассортименте рукавов высокого давления существуют и различные специализированные конструкции РВД. Например морозостойкий рукава для работы при значительных отрицательных температурах, термостойкие рукава, износостойкие рукава, особо гибкие и многие другие.
Таблица Ду и Рраб наиболее ходовых стандартных шлангов РВД. Подробные данные на рукава высокого давления смотрите по ссылкам в таблице.
| Наименование | Соответствие стандартам на рукава высокого давления | Размер DN мм | 5 | 6 | 8 | 10 | 12 | 16 | 19 | 25 | 31 | 38 | 51 | ||
| Размер INCH | 3/16″ | 1/4″ | 5/16″ | 3/8″ | 1/2″ | 5/8″ | 3/4″ | 1″ | 1.1/4″ | 1.1/2″ | 2″ | ||||
| Стандарты DIN | Стандарты SAE | Стандарты ГОСТ РФ | Особенности конструкции | Рабочее давление в бар (атм). Для определения в Мпа значение делить на 10. | |||||||||||
| Смотрите подробности: Шланг высокого давления DIN EN853 1SN SAE100R1AT DIN20022 одна оплеткаРВД 1SN |
EN 853 1SN | SAE 100 R1AT | превышает ГОСТ 6286-73 | оплетка 1 слой | 250 | 225 | 215 | 180 | 160 | 130 | 105 | 88 | 63 | 50 | 40 |
| Смотрите подробности: Шланг высокого давления DIN EN853 2SN SAE100R2AT DIN20022 две оплеткиРВД 2SN |
EN 853 2SN | SAE 100 R2AT | превышает ГОСТ 6286-73 | оплетка 2 слоя | 415 | 400 | 350 | 330 | 275 | 250 | 215 | 165 | 125 | 90 | 80 |
| РВД 1ST | EN 853 1ST | SAE 100 R1A | превышает ГОСТ 6286-73 | оплетка 1 слой | 250 | 225 | 215 | 180 | 160 | 130 | 105 | 88 | 63 | 50 | 40 |
| РВД 2ST | EN 853 2ST | SAE 100 R2A | превышает ГОСТ 6286-73 | оплетка 2 слоя | 415 | 400 | 350 | 330 | 275 | 250 | 215 | 165 | 125 | 90 | 80 |
| Смотрите подробности: шланг высокого давления compact DIN EN857 1SC ISO11237-1 одна оплеткаРВД 1SC |
EN 857 1CS | превышает ГОСТ 6286-73 | оплетка 1 слой | 225 | 215 | 180 | 160 | 130 | 105 | 88 | 63 | 50 | 40 | ||
| Смотрите подробности: Шланг высокого давления compact DIN EN857 2SC ISO 11237-1 две оплеткиРВД 2SC |
EN 857 2SC | превышает ГОСТ 6286-73 | оплетка 2 слоя | 400 | 350 | 330 | 275 | 250 | 215 | 165 | 125 | 100 | 90 | ||
| РВД R16 | SAE 100 R16 | превышает ГОСТ 6286-73 | оплетка 1 слой | 350 | 345 | 275 | 240 | 190 | 155 | 140 | 115 | ||||
| РВД R17 | SAE 100 R17 | превышает ГОСТ 6286-73 | оплетка и 1 и 2 слоя | 210 | 210 | 210 | 210 | 210 | 210 | 210 | |||||
| Смотрите подробности: Шланг высокого давления DIN EN856 4SP ISO3862-1 4SP DIN20023 четыре навивки аналог ГОСТ 25452-90РВД 4SP |
EN 856 4SP | превышает ГОСТ 25452-90 | навивка 4 слоя | 500 | 460 | 425 | 400 | 380 | 320 | 210 | 185 | 175 | |||
| Смотрите подробности: Шланг высокого давления DIN EN856 4SH ISO3862-1 4SH DIN20023 четыре навивки аналог ГОСТ 25452-90РВД 4SH |
EN 856 4SH | превышает ГОСТ 25452-90 | навивка 4 слоя | 420 | 385 | 350 | 300 | 250 | |||||||
| РВД R12 | EN 856 R12 | SAE 100 R12 | превышает ГОСТ 25452-90 | навивка 4 слоя | 280 | 280 | 280 | 280 | 280 | 210 | 175 | 175 | |||
| Смотрите подробности: Шланг высокого давления DIN EN 856 R13, SAE 100 R13, ISO 3862-1 R13 навивка и 4 и 6 слоев превышает ГОСТ 25452-90 РВД R13 |
EN 856 R13 | SAE 100 R13 | превышает ГОСТ 25452-90 | навивка и 4 и 6 слоев | 350 | 350 | 350 | 350 | 350 | ||||||
| Смотрите подробности: Шланг высокого давления SAE 100 R15, ISO 3862-1 R15 навивка и 4 и 6 слоев превышает ГОСТ 25452-90 РВД R15 |
SAE 100 R15 | превышает ГОСТ 25452-90 | навивка и 4 и 6 слоев | 420 | 420 | 420 | 420 | ||||||||
tbcrimp.ru

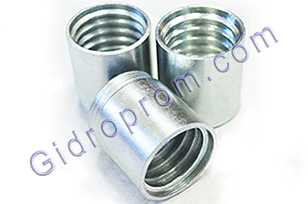

Муфты Обжимные ЕВРО | ООО “Завод Гидропром”.
Обжимные Муфты предназначены для опрессовки Рукавов Высокого Давления.
Муфты Обжимные ЕВРО при изготовлении армированных РВД комплектуются как с фитингами стандартов DK, DKI, DKOL (DKOS) собственного производства, так и с фитингами импортного производства.
Таблицы Обжима РВД представлены в разделе Техническая Информация.
Характеристики Муфт Обжимных ЕВРО |
| Внутреннийдиаметр рукаваДу | Наименование муфты | Применение | |
| С зачисткой нар. слоя | Без зачистки нар. слоя | ||
| 6 | Муфта обжимная 6/20 Е | 2SN | 1SN |
| Муфта обжимная 6/22 Е | не применяется | 2SN (1SN) | |
| 8 | Муфта обжимная 8/22 Е | 2SN | 1SN |
| Муфта обжимная 8/24 Е | не применяется | 2SN (1SN) | |
| 10 | Муфта обжимная 10/24 Е | 2SN | 1SN |
| Муфта обжимная 10/26 Е | не применяется | 2SN (1SN) | |
| 12 | Муфта обжимная 12/28 Е | 2SN | 1SN |
| Муфта обжимная 12/29 Е | не применяется | 2SN (1SN) | |
| 16 | Муфта обжимная 16/30 Е | 2SN | 1SN |
| Муфта обжимная 16/32 Е | не применяется | 2SN (1SN) | |
| 19 | Муфта обжимная 20/36 Е | 2SN | 1SN |
| Муфта обжимная 20/38 Е | не применяется | 2SN (1SN) | |
| 25 | Муфта обжимная 25/45 Е | 4SP, 4SH | 2SN |
| 32 | Муфта обжимная 32/52 Е | 4SP | не применяется |
| Муфта обжимная 32/56 Е | 4SH | не применяется | |
| 38 | Муфта обжимная 38/58 Е | 4SP | не применяется |
| Муфта обжимная 38/62 Е | 4SH | не применяется | |
Нужны обжимные муфты? Звоните, Пишите, Приезжайте. Мы всегда рады Вам!
gidroprom.com
Факторы влияющие на диаметр опрессовки
Факторы, влияющие на диаметр опрессовки
На диаметр опрессовки влияет несколько факторов, а именно:
- Типовые размеры фитинга
- Типовые размеры обжимной муфты
- Типовые размеры опрессовываемого рукава
ООО “Гидравия” предоставляет гарантию на поставляемую продукцию только в случае использования фитингов и обжимных муфт одного производителя.
В случае использования фитингов и обжимных муфт разных производителей, наша компания рекомендует пользоваться данными из нижеприведенной таблицы для вычисления допустимых деформаций фитинга, при обжатии его муфтой.
Минимальная деформация фитингов в средней части «хвостовика» различается для разных типов РВД.
В таблице приведены значения, ориентируясь на которые, опрессовщик может определить уменьшение диаметра обжимной муфты (при опрессовке), то есть диаметр опрессовки.
Для того, чтобы определить диаметр опрессовки необходимо:
Измерить внутренний диаметр фитинга для рвд в средней части, то есть определить, так называемой, проходной диаметр фитинга.
Изготовить из заготовки металла специальный калибр, диаметр которого, будет отличаться на значение, указанное в таблице в меньшую сторону (образец калибра представлен в каталоге компании Tieffe).
Произвести опрессовку рукава высокого давления и деформировать («Сжать») муфту на определенное минимальное значение.
Измерить изготовленным калибром проходной размер. Если калибр не фиксируется на средней части фитинга, а проваливается при измерении, необходимо продолжить сжатие муфты до тех пор, пока калибр не зафиксируется в средней части хвостовика фитинга.
Значение, на которое был изменен внешний диаметр муфты, и будет являться диаметром опрессовки для данной муфты, при использовании с конкретным фитингом, при использовании конкретного рукава.
В дальнейшем можно придерживаться данного значения для соответствующего диаметра.
В таблице приведены значения минимальной деформации проходного отверстия фитинга для разных типов РВД:
| DN | Рукав типа SN | Рукав типа SP/SH | Рукав SP/SH/R13/R15 для фитингов Interlock |
| ¼ | 0.2 | 0.35 | |
| 5/16 | 0.2 | 0.4 | |
| 3/8 | 0.2 | 0.4 | |
| ½ | 0.4 | 0.7 | |
| 5/8 | 0.5 | 0.9 | |
| ¾ | 0.5 | 1 | 0.5 |
| 1 | 0.5 | 1.1 | 0.6 |
| 1 ¼ | 0.5 | 1.2 | 0.7 |
| 1 ½ | 0.5 | 1.3 | 0.8 |
| 2 | 0.5 | 1.5 | 1 |
www.hydravia.ru
Обзорная таблица | Фольц Юкрейн, Volz Ukraine
no skive = рукав не зачищен
skive1 = рукав зачищен снаружи
skive2 = рукав зачищен снаружи и внутри
| Тип рукава Hose-Type | 2 TE – EN 854 | 3 TE – EN 854 | ||
|---|---|---|---|---|
| DN | Вес size | Дюйм Inch | Тип обжима Ferrule-Type | Ти п об жим а Ferrule-Type |
| 06 | 04 | 1/4″ | N-PF4 no skive | N-PF4 no skive |
| 08 | 05 | 5/16″ | N-PF4 no skive | N-PF4 no skive |
| 10 | 06 | 3/8″ | N-PF4 no skive | N-PF4 no skive |
| 12 | 08 | 1/2″ | N-PF4 no skive | N-PF4 no skive |
| 16 | 10 | 5/8″ | N-PF4 no skive | N-PF4 no skive |
| 20 | 12 | 3/4″ | N-PF4 no skive | N-PF4 no skive |
| 25 | 16 | 1″ | N-PF4 no skive | N-PF4 no skive |
| 32 | 20 | 1.1/4″ | N-PF4 no skive | |
| 40 | 24 | 1.1/2″ | N-PF4 no skive | |
| 50 | 32 | 2″ | N-PF2 no skive | |
| Тип рукава Hose-Type | 2 ST – EN 853 | 1 SN – EN 853 SAE 100 R1AT | ||
|---|---|---|---|---|
| DN | Вес size | Дюйм Inch | Тип обжима Ferrule-Type | Тип обжима Ferrule-Type |
| 06 | 04 | 1/4″ | N-PF2 skive 1 | N-PF3 no skive |
| 08 | 05 | 5/16″ | N-PF2 skive 1 | N-PF3 no skive |
| 10 | 06 | 3/8″ | N-PF2 skive 1 | N-PF3 no skive |
| 12 | 08 | 1/2″ | N-PF2 skive 1 | N-PF3 no skive |
| 16 | 10 | 5/8″ | N-PF2 skive 1 | N-PF3 no skive |
| 20 | 12 | 3/4″ | N-PF2 | N-PF3 no skive |
| 25 | 16 | 1″ | N-PF2 skive 1 | N-PF3 no skive |
| 32 | 20 | 1.1/4″ | N-PF2 skive 1 | N-PF3 no skive |
| 40 | 24 | 1.1/2″ | N-PF2 skive 1 | N-PF3 no skive |
| 50 | 32 | 2″ | N-PF2 skive 1 | N-PF3 no skive |
| Тип рукава Hose-Type | 2 SC – EN 857 | 4 SP – EN 856 | ||
|---|---|---|---|---|
| DN | Вес size | Дюйм Inch | Тип обжима Ferrule-Type | Тип обжима Ferrule-Type |
| 06 | 04 | 1/4″ | N-PF3 no skive | N-PF5 skive2 |
| 08 | 05 | 5/16″ | N-PF3 no skive | |
| 10 | 06 | 3/8″ | N-PF3 no skive | N-PF5 skive 2 |
| 12 | 08 | 1/2″ | N-PF3 no skive | N-PF5 skive 2 |
| 16 | 10 | 5/8″ | N-PF3 no skive | N-PF5 skive 2 |
| 20 | 12 | 3/4″ | N-PF3 no skive | N-PF5 skive 2 |
| 25 | 16 | 1″ | N-PF3 no skive | N-PF5 skive 2 |
| 32 | 20 | 1.1/4″ | N-PF5 skive 2 | |
| 40 | 24 | 1.1/2″ | N-PF5 skive 2 | |
| 50 | 32 | 2″ | N-PF5 skive 2 | |
| Тип рукава Hose-Type | Рукав из тефлона глад. T 1 | ||
|---|---|---|---|
| DN | Вес size | Дюйм Inch | Тип обжима Ferrule-Type |
| 06 | 04 | 1/4″ | N-PF7 no skive |
| 08 | 05 | 5/16″ | N-PF7 no skive |
| 10 | 06 | 3/8″ | N-PF7 no skive |
| 12 | 08 | 1/2″ | N-PF7 no skive |
| 16 | 10 | 5/8″ | N-PF7 no skive |
| 20 | 12 | 3/4″ | N-PF7 no skive |
| 25 | 16 | 1″ | N-PF7 no skive |
| 32 | 20 | 1.1/4″ | |
| 40 | 24 | 1.1/2″ | |
| 50 | 32 | 2″ | |
| Тип рукова Hose-Type | 4 SH – EN 856 | R 13 – EN 856 | ||
|---|---|---|---|---|
| DN | Вес size | Дюйм Inch | Тип обжима Ferrule-Type | Тип обжима Ferrule-Type |
| 06 | 04 | 1/4″ | ||
| 08 | 05 | 5/16″ | ||
| 10 | 06 | 3/8″ | ||
| 12 | 08 | 1/2″ | ||
| 16 | 10 | 5/8″ | ||
| 20 | 12 | 3/4″ | PFI-4SH/R13/R15 skive 2 | PFI-4SH/R13/R15 skive 2 |
| 25 | 16 | 1″ | PFI-4SH/R13/R15 skive 2 | PFI-4SH/R13/R15 skive 2 |
| 32 | 20 | 1.1/4″ | PFI-4SH skive 2 | PFI-R13/R15 skive 2 |
| 40 | 24 | 1.1/2″ | PFI-4SH skive 2 | PFI-R13/R15 skive 2 |
| 50 | 32 | 2″ | PFI-4SH skive 2 | PFI-R13 skive 2 |
Смотрите также: Обзорная таблицаОбжимная муфта для рукава типа 1ST – N – PF 1Обжимная муфта для рукава типа 2ST – N – PF 2Обжимная муфта для рукава типа 1SN / 2SN* / 2SC – N – PF 3Обжимная муфта для рукава типа 2TE / 3TE* – N – PF 4Обжимная муфта для рукава типа 4 SP – N – PF 5Обжимная муфта для тефлонового рукава типа T1 – N – PF 7Обжимная муфта для термопластикового рукава типа SAE 100 – N – PF 8Обжимная муфта для рукава с тефлоновой спиралью типа W1 – N – PF 9Обжимная муфта для рукава типа 2SN – N – PF 11Обжимная муфта для рукава типа 4SH – PFI – 4SHОбжимная муфта для рукава типа SAE 100 R 13 – PFI – R13Обжимная муфта для рукава типа SAE 100 R 15 – PFI – R15
Спиcок каталогов, доступных для скачивания:
www.volzgroup.com
Изготовление РВД (Рукава высокого давления)
Для изготовления РВД ООО «ЦПК» разместила у себя на складе в Москве оборудование Finn-Power, так же мы используем комплектующие компании Parker.
Рукав высокого давления – незаменимая и одна из самых важных частей производственного процесса. По нему осуществляется транспортировка газов и жидкостей. Но монтаж РВД требует специального оборудования для надежного крепления шлангов и их прочного соединения.
Линии по выпуску рукавов высокого давления сегодня нуждаются в оснащении специальным опрессовочным оборудованием. Станки и прессы для обжима РВД выпускаются различных видов и размеров и могут быть использованы как в промышленных условиях, так и для срочного ремонта в любом месте (мобильные прессы).
Виды обжимов РВД
Опрессовка РВД (рукавов высокого давления) осуществляется на специализированном оборудовании. Технологический процесс достаточно трудоемок и требует внимательности и аккуратности. Сегодня для обжима применяется в основном два метода:
- 1. Европейский (продольный). Этот метод также применим при опрессовкеоплеточного РВД. Суть метода заключается в следующем: внутренняя муфта снабжена кольцевыми зубьями, которые вставляются в оплетку рукава, обеспечивая надежное соединение. При опрессовке РВД двух типов – 1SN и 2SN – наружный тонкий слой резины не удаляется. Это позволяет сделать соединение еще более плотным.
- 2. Поперечный обжим. Этот метод считается классическим и используется наиболее часто. Применяется в опрессовке оплеточного рукава высокого давления. В этом технологическом процессе используется трубчатая муфта. Процесс выглядит следующим образом: верхний слой резины убирается по всей длине, которая изнутри удерживает рукав поперечными выступами. Муфта плотно придавливается к рукаву и обеспечивает крепление.
Традиционная обжимка – поперечная. Продольная применяется чаще всего для обжима РВД с металлической оплеткой отечественного производства, выпущенных в соответствии с ГОСТ 6286-73. Такие РВД – наиболее экономичные и надежные в эксплуатации. В гидравлических системах с большим давлением используются в основном продольные методы обжима. Острые зубья на муфте прочно врезаются в металлическую оплетку, позволяя не счищать верхний резиновый слой. Соединение получается герметичным за счет высокого давления, сжимающего рукав на ниппеле.
Опрессовочное оборудование можно разделить на виды в зависимости от сферы применения:
- сервисный пресс чаще всего применяют в мастерских и мелкосерийном или даже единичном производстве;
- мобильный пресс востребован в срочном ремонте, шахтах и замене РВД непосредственно на участке;
- промышленный пресс используется на крупном производстве.
Особенности станка для изготовления РВД
Пресс для обжимки рукава является частью производственной линии. Сегодня на рынке есть как небольшие мобильные станки, так и стационарные для промышленности. При выборе станка необходимо учитывать исходные параметры работы с оборудованием: тип и диаметр рукава, предельный размер фитингов, тип и производительность станка.
Сфера использования станков для обжима достаточно велика:
- · производство гидравлических шлангов;
- · выпуск автодеталей;
- · производство строительного оборудования;
- · изготовление морского и железнодорожного транспорта;
- · выпуск проволоки, шлангов, труб и трубопроводов, кабелей.
Обжимной станок обладает такими особенностями:
- · работает от нескольких источников: батарея, сжатый воздух или в ручном режиме;
- · точность обжимки всегда на высоте;
- · конструкция станка удобна и эргономична, он прост в эксплуатации;
- · быстрая опрессовка РВД возможна за счет системы оперативной замены кулачков;
можно использовать станок в условиях производства и на месте.
Выбор станка для обжима
От качества, рабочих характеристик оборудования зависит надежность крепления рукавов и шлангов. При выборе обращайте внимание на детали и характеристики станков и прессов:
- 1. Скорость обжима. Этот параметр особенно важен в производстве. Станки с высокой скоростью обжима используются в многосерийном производстве, различных конвейерах. В стандартных моделях прессов скорость колеблется в пределах 300–2500 обжимов в один час.
- 2. Мобильность. В промышленных условиях устанавливаются в основном стационарные мощные станки. В полевых условиях для срочного монтажа, ремонта потребуются мобильные переносные прессы.
- 3. Сила обжима. Варьируется в пределах 3500-12000 кН.
- 4. Рабочий диаметр. Предельно допустимое раскрытие обжимных кулачков в миллиметрах показывает допустимый размер РВД, который получится обжать.
Рукава высокого давления сегодня используются и на крупных предприятиях, и в небольших мастерских. Обжим РВД может потребоваться в любой момент. Качественный станок для опрессовки – гарантия надежности соединения, длительного срока эксплуатации и крепости места соединения.
Мы занимаемся изготовлением РВД любой сложности и размеров до 2.5 дюймов. с фитингами из оцинкованной и нержавеющей стали, а также полимерной защитой (пластиковая спираль). Обращайтесь по телефону +7 (495) 247-87-27. Мы находимся по адресу: 115230, г. Москва, Электролитный проезд, д.3 в 5 минутах от метро Нагорная. Изготовление и ремонт возможен при вас и в кратчайшие сроки!
pkmoscow.ru
Добавить комментарий
