Боевая и техническая характеристика танка

СИСТЕМА ПИТАНИЯ

Применяемое топливо:
а) летом...............Летнее дизельное топливо (ДТ летнее)
б) зимой...............Зимнее дизельное топливо (ДТ зимнее)

Топливные баки

Количество:
а) Основные (внутренние) бортовые . . 6 шт.
б) Основные (внутренние) кормовые . 2 шт
в) дополнительные (наружные) .... 3 шт

Емкость:
а) основных (восемь баков) .... 545л
б)дополнительных (три бака) ....270л

Топливоподкачивающая помпа

Тип...................Коловратная
Марка................БНК-12Б
Отношение числа оборотов помпы к числу оборотов коленчатого вала......0,786
Давление топлива, подаваемого топливоподкачивающей помпой на эксплоатационном режиме, замеренное после топливного фильтра...............0,5—0,7 кг/см2

Топливный насос
Тип...................Двенадцатиплунжерный
Марка..................НК-1
Порядок нумерации секций насоса....От боевого отделения к трансмиссионному
Секции, обслуживающие левую группу цилиндров .................Четные

Секции, обслуживающие правую группу цилиндров ................. Нечетные
Порядок работы секций. ........2—11—10—3——6—7—12—1 — 1—9—8—5
Угол опережения подачи топлива.....31 — 33°
Направление вращения..........Против часовой стрелки (если смотреть на двигатель со стороны боевого отделения)
Отношение числа оборотов валика топливного насоса к числу оборотов коленчатого вала..................0,5

Регулятор оборотов
Тип...................Центробежный, всережимный с корректором подачи топлива
Марка..................РНК-4

Форсунка
Тип................ ... Закрытая
Затяжка пружины форсунки....... 200 кг/см2

Воздухоочиститель
Тип...................Сухой центробежный
Марка................Мультициклон
Количество ..............2
Расположение ..............В трансмиссионном отделении

СИСТЕМА СМАЗКИ

Тип ...................Циркуляционная комбинированная (под давлением и разбрызгиванием) с „сухим картером"

Применяемое масло
а) летом...............Авиамасло МК
б) зимой...............Авиамасло МЗ
Заправочная емкость системы ...... 105 л

Нормальное количество масла, замеряемое в баках . . . .80 л (по 40 л в каждой баке)
Минимально допустимое количество масла в каждом баке............... 20 л

Масляные баки

Количество:
а) основные.............2 шт.
б) дополнительный наружный .... 1шт.
Расположение основных баков......Между фальшбортами и броней по обе стороны двигателя

Масляный насос
Тип...................Шестеренчатый, трехсекционный, одна секция нагнетающая и две откачивающие
Отношение числа оборотов валика насоса к числу оборотов коленчатого вала . ..1,725
Производительность масляного насоса при 1600 об/мин коленчатого вала..........3750 л/час.....

Масляный фильтр
Тип..........................Проволочно-шелевой
Марка.................."Кимаф"
Количество..............1
Расположение ............На верхней половине картера двигателя

Масляный радиатор
Тип...................Трубчатой
Количество ...............1
Расположение....................на левом водяном радиаторе

Давление масла
На эксплоатациониом режиме после прохождения через фильтр............ 6— 9 кг/см

2
На холостом ходу при установившихся минимальных оборотах двигателя...........Не ниже 2 кг/см2
Температура масла при выходе из двигателя ......Не выше 105 град.С

СИСТЕМА ОХЛАЖДЕНИЯ

Тип ...................Водяная, принудительная
Заправочная емкость . ......... 75 л
Температура выходящей воды.......Не выше 105 град. С
Температура входящей воды.......Не ниже 40 град. С

Вентилятор ................Центробежный (закрепленный на маховике)

Радиаторы
Тип....................Трубчатые
Количество...............2
Расположение.......... У бортов по обе стороны от двигателя
Поверхность охлаждения (обоих радиаторов) 107,36 м2

Водяной насос
Тип ................Центробежный
Отношение числа оборотов валика водяного насоса к числу оборотов коленчатого вала.............................1,5
Производительность водяного насоса при 2550 об/мин крыльчатки........ 500 л/мин

СИСТЕМА ЗАПУСКА

Основная система запуска.........Электростартер
Вспомогательная (запарная) система запуска.... Сжатым воздухом

Максимальное давление воздуха в баллонах 150 кг/см2

Давление воздуха, поступающего в воздухораспределитель
не выше................90 кг/см2
не ниже:
а) летом................................40 кг/ см2
б) зимой..............65 кг/см2
Момент начала подачи воздуха в цилиндры двигателя в градусах угла поворота коленчатого вала....... 6°±3° до ВМТ в такте сжатия

7. ТРАНСМИССИЯ
ГЛАВНЫЙ ФРИКЦИОН

Тип..................Многодисковый, сухой
Материал поверхностей трения дисков . . . Сталь
Количество ведущих дисков.......11
Количество ведомых дисков......11
Количество пружин.........16
Механизм выключения фрикциона . ...... Шариковый
Максимальное усилие, необходимое для выключении фрикциона...... 25 кг
Соединение с коробкой передач..... Через зубчатую муфту
Вес главного фрикциона..........120 кг

КОРОБКА ПЕРЕДАЧ

Тип...................Механическая, ступенчатая трехходовая пяти- или четырехскоростная
Число передач:
пятискоростная коробка передач . . Пять передач вперед и одна назад

четырехскоростная коробка передач . . Четыре передачи вперед и одна назад

Передаточные отношения:



Пятискоростная
коробка передач

Четырехскоростная
коробка передач

У конической пары

1,859

1,859

На первой передаче

5,57

5

На второй передаче

2,6

2,39

На третьей передаче

1,855

1.45

На четвертой передаче

1,215

0,756

На пятой передаче

0,756

-

На передаче заднего хода

4,95

5,35

Смазка:
Тип................. Разбрызгиванием
Сорт масла:
а) летом...............Авиамасло MК
б)зимой...............Авиамасло МЗ
Количество масла ............ 10 л
Вес коробки передач........... 340 кг

БОРТОВЫЕ ФРИКЦИОНЫ И ТОРМОЗЫ

Тип фрикционов.............Многодисковые, сухие
Количество..............2
Материал поверхностей трения дисков . . . Сталь
Толщина комплекта дисков трения . ... 137,6 ± 1 мм
Количество ведущих дисков........От 17 до 21 (в зависимости от их толщины)
Количество ведомых дисков........От 18 до 22 (в зависимости от их толщины)
Количество пружин............ 18
Механизм выключения.......... Шариковый
Максимальное усилие на рукоятке рычага, необходимое для выключения бортового фрикциона...............20 кг
Тип тормозов...............Ленточные, плавающие, с чугунными накладками
Наружный диаметр ведомого барабана . . . 500 мм
Ширина ленты.............. 200 мм
Вес бортового фрикциона.........140 кг

БОРТОВЫЕ. ПЕРЕДАЧИ

Тип....................Одноступенчатый понижающий редуктор

Количество ................ 2
Передаточное отношение..........5,7
Смазка:
Тип...................Разбрызгиванием
Сорт..................Летом смесь: 70 % авиамасла "МК" + 30% консталина.
Зимой смесь: 70% аниамасла "МЗ" +30% консталина.
Количество смазки в каждой бортовой передаче..... 3,6 кг
Вес одной бортовой передачи....... 280 кг

8. ХОДОВАЯ ЧАСТЬ

Тип движителя..............Гусеничный
Расположение ведущих колес. ......Заднее
Ведущие колеса
Тип зацепления.............Гребневое
Тип колеса...............Литые или со штампованными дисками
Наружный диаметр........... 634 или 650 мм
Вес колеса (со штампованными дисками) .... 150 кг

ГУСЕНИЧНАЯ ЦЕПЬ

Тип....................Мелкозвенчатая
Количество ............... 2
Количество траков в каждой цепи . . . . 72, из них 36 с гребнем и 36 без гребня
 Соединение траков............Пальцами, имеющими головку, обращенную к корпусу танка Т-34-85
Шаг трака...............172 мм
Ширина трака.............. 500 мм
Способ натяжения гусеничной цепи . . . . Поворотом кривошипа направляющего колеса

Способ поворота кривошипа........Червячной парой
Вес одной гусеницы в сборе........Около 1 070 кг

НАПРАВЛЯЮЩИЕ КОЛЕСА (ЛЕНИВЦЫ)

Тип....................Литые
Количество ................ 2
Наружный диаметр............ 500 мм
Вес одного ленивца в сборе с кривошипом ......220 кг

ОПОРНЫЕ КАТКИ

Тип....................С наружным резиновым бандажом
Количество катков на сторону..........5 шт.
Диаметр катка..............830 мм
Вес одного катка (без балансира).....125 кг
Вес одного катка с балансиром...........Около 200 кг

ПОДВЕСКА

Тип...................Индивидуальная пружинная
Расположение...............Наклонное
Количество пружин в подвеске каждого катка.......2
Расположение пружин у передних опорных катков . . . .Концентрическое
Расположение пружин второго, третьего, четвертого и пятого опорных катков . . . Одна над другой

Ход катка:
Вверх.................140 мм

Вниз .................У переднего катка 75 мм, второго, третьего, четвертого и пятого катков 115 мм
Вес подвески переднего катка..........Около 55 кг
Вес подвески второго, третьего, четвертого и пятого катков.............Около 40 кг

9. Электрооборудование

Система проводки.............Однопроводная (аварийное освещение двухпроводное)
Напряжение в сети............24 в и 12 в

ИСТОЧНИКИ ЭЛЕКТРОЭНЕРГИИ

Электрогенератор
Тип..................Шунтовая четырехполюсная динамомашина
Марка.................ГТ-4563 А
Мощность...............1 000 вm
Напряжение ..............24 в
Отношение числа оборотов вала генератора к числу оборотов коленчатого вала............1,5
Привод...................Эластичная муфта (резиновая)
Направление вращения.........По часовой стрелке (если смотреть со стороны привода)
Реле-регулятор..............РРА-24Ф

Аккумуляторные батареи
Марка.................6-СТЭ-128
Тип.................Стартерные, кислотные
Емкость................128 ампер-часов
Количество батарей ......... 4

Напряжение одной батареи............12 в
Начало зарядки.............При 600—650 об/мин коленчатого вала

ПОТРЕБИТЕЛИ ЭЛЕКТРОЭНЕРГИИ

Электростартер
Марка.................СТ-700
Мощность ...............15 л.с.
Напряжение ..............24 в

Электромотор механизма поворота башни
Марка...............МБ-20В
Тип.................Сериесный, четырехполюсный
Мощность...............1350 вт
Напряжение ..............20 в
Число оборотов (максимальное).....5800 об.мин
Потребляемая сила тока ........ 90—120 а
Передаточное отношение от вала якоря к погону башни......1389

Электромотор вентилятора
Марка ..............MB-12
Количество..............2
Мощность ...............19 вm
Число оборотов.............1500 об/мин
Напряжение...............12 в

Осветительные приборы
Фара..................1 (слева) с двумя лампами в 25 вт и 5 вт
Сигнальный фонарь...........1 (сзади) с лампой в 5 вт
Освещение щитка электроприборов ... 1 лампа в 5 вт
Внутреннее освещение..........2 плафона с лампами по 10 вт

Освещение передатчика.........1 лампа в 5 вт
Освещение радиостанции........2 лампочки по 0,15 вт
Освещение шкалы угломера......1 лампочка в 10 вт

Электросигнал
Марка................ ВГ-4 (или СМ-06 или ГФ-12Т)
Потребляемая мощность........ 60 вт

10. средства внешней и внутренней связи

РАДИОСТАНЦИЯ

Тип..................Коротковолновая приемно-передающая, симплексная, телефонная
Марка.................9-РС
Радиус действия (телефоном):
а) на ходу..............15 км
б) на стоянке............25 км

Диапазон фиксированных волн:
а) передатчик...........№ 160—225
б) приемник .............№ 150—240

ВНУТРЕННЕЕ ПЕРЕГОВОРНОЕ УСТРОЙСТВО

Марка..................ТПУ—3—БИС-Ф
Количество аппаратов .......... 3
Из них: № 1...............У командира орудия
№ 2...............У командира танка
№ 3........У механика-водителя

ПРИБОРЫ НАБЛЮДЕНИЯ

Перископические смотровые приборы
Количество ............... 3
Из них:
у командира танка в командирской башенке...........1 шт.
у командира орудия в крыше башни.... 1
у заряжающего в крыше башни .... 1
Перископические приборы для механика-водителя .................2
Смотровые щели в командирской башенке....... 5

11. Средства маскировки
(Танковый дымовой прибор ТДП)

Тип...................МДШ (морская дымовая шашка)
Количество ................ 2
Расположение...............На кормовом листе брони
Способ запуска . ............Электрозапал

pro-tank.ru

Сталь 12х18н10т: характеристики, расшифровка

Одной из наиболее распространенных и используемых среди нержавеющих материалов является сталь марки 12Х18н10т. Характеристики сплава, которые мы рассмотрим в сегодняшней статье, в немалой степени способствовали этому. Если описывать принадлежность этого состава полностью, то здесь обязательно нужно выделить, что он содержит титан, а относится к аустенитному классу.

Общее описание ключевых параметров

Итак, можно начать с того, что химический состав стали регламентируется довольно старым ГОСТ 5632-72. Среди однозначных преимуществ этого вида материала выделяется высокая ударная вязкость, а также высокая пластичность. Так как марка сплава относится к аустенитному классу, то, естественно, она проходит термическую обработку. Эта процедура заключается в процессе закаливания при температуре от 1050 до 1080 градусов по Цельсию, с последующим охлаждением материала в воде. Проведение данной процедуры обеспечивает достижение максимальных показателей вязкости и пластичности. Прочность, а также твердость материала будут примерно на среднем уровне.

Еще один важный момент заключается в том, что при работе с температурами до +600 градусов по Цельсию, характеристики 12х18н10т позволяют применять сплав в качестве жаропрочного. В качестве основных легирующих элементов используется хром и никель.

Еще одно важное свойство - это то, что однофазные сплавы обладают устойчивой структурой аустенитного класса с малым количеством карбидов титана. Это вещество добавляется для того, чтобы избежать такого недостатка, как межкристаллитная коррозия. Уровень прочности сталей, принадлежащих к аустенитным и аустенитно-ферритным классам, не превышает предела в 700-850 МПа.

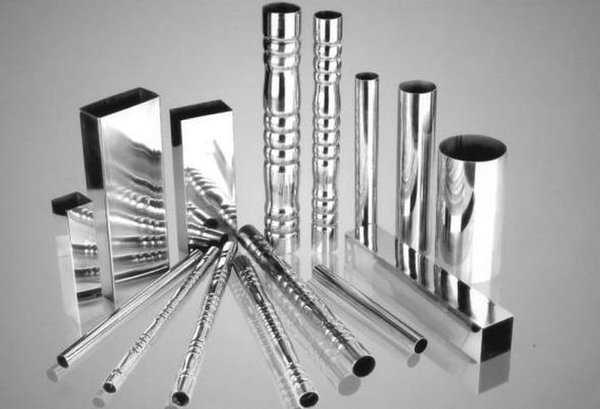

Использование стали

Сплав 12х18н10т, который также можно называть нержавеющей хромо-никелевой сталью, можно применять в большом количестве разнообразных сфер. К примеру, такой состав с разной степенью прочности успешно применяется там, где нужно сочетать высокие прочностные и упругие свойства металлических деталей, эксплуатирующихся в условиях агрессивной среды.

Потребительские свойства

Если говорить об основных потребительских свойствах данного сплава, то важно отметить следующее. Такие характеристики 12х18н10т, как предел прочности, а также относительное удлинение, устанавливаются с определенной степенью приближенности. Также имеются справочные данные, не учитывающие упрочняемость металла, которая существенно зависит от химического состава, способа плавки и тех параметров, что имелись перед обработкой.

Специалисты рекомендуют использовать эту сталь в тех случаях, когда необходимо изготовить сварные детали, в разбавленных растворах разных кислот (азотной, фосфорной и т. д.). Также возможно производство разнообразных деталей, которые смогут работать в температурном диапазоне от -196 до +600 градусов по Цельсию под высоким давлением. Здесь же стоит отметить, что если имеется тесная связь с какой-либо агрессивной средой, то верхний температурный предел опустится с 600 до 350 градусов.

Характеристики 12х18н10т. Расшифровка маркировки

Итак, если говорить о расшифровке данного класса, то, естественно, начинать следует с общих понятий. Первое, что видно в названии, - это цифры. Это значение показывает, каково среднее содержание углерода в сотых долях процента в этом составе. Если говорить конкретно об этом сплаве, то здесь это содержание будет 0,12 %. Если, к примеру, вначале будет указана лишь одна цифра, это означает, что количество углерода повышается до десятых долей процента. Если же цифра отсутствует вовсе, то этого вещества в материале 1% или более.

Далее следует рассматривать букву Х и цифру 18 вместе. Буква говорит о том, что в составе имеется хром, а число показывает, сколько его в процентах. В данном случае содержание Cr равно 18 %. Здесь важно отметить, что сотых долей или десятых долей процента может быть только углерода, и стоят такие цифры только в начале. Все остальные характеристики стали 12х18н10т указываются в полных процентах.

Далее все становится уже просто, н10 говорит о том, что в составе имеется 10% никеля. Что касается последней буквы Т, то она указывает на содержание титана в сплаве. Цифра здесь, как видно, отсутствует, а это означает, что количество достаточно малое - около 1 %. Содержание титана не может превышать 1,5 % от общей массовой доли.

Если подвести итог, то характеристика стали 12х18н10т следующая: 0,12 % углерода, 18 % хрома, 10 % никеля, малое количество титана, которое не превышает показателя в 1,5 %. Все это можно узнать лишь из названия.

Как легирующие элементы изменяют структуру сплава?

Естественно, что каждый из элементов, который добавляется в состав, оказывает свое влияние на конечные характеристики нержавейки 12х18н10т.

К примеру, никель. Использование этого элемента в качестве легирующего увеличивает g - область. Однако здесь очень важно отметить, что его должно быть достаточное количество - от 8 до 12%, чтобы получить эффект расширения. Еще один важный факт - добавление именно этого вещества переводит сплав в аустенитный класс, а это ключевое значение. Переход в этот класс позволяет сочетать очень высокую технологичность стали и большое количество разнообразных эксплуатационных характеристик. Также добавление никеля увеличивает стойкость к коррозии и позволяет применять сталь в тех местах, где имеется постоянный контакт с агрессивными средами (кислоты).

Прочностные характеристики ст. 12х18н10т

Одним из наиболее распространенных методов увеличения прочности считается высокотемпературная термическая обработка (ВТМО). Для того чтобы исследовать воздействие ВТМО на данный вид стали, были выбраны заготовки 100 х 100 мм и длиной от 2,5 до 5 м. Закалка проводилась на стане 350. Процесс выглядел таким образом: сначала сырье нагревалось в методической печи при температуре в 1150-1200 градусов. Далее их выдерживали под воздействием этой же температуры в течение 2-3 часов. Прокат самой стали проходил по обычной технологии прокатки.

Можно добавить, что сталь 12х18н10т упрочняется сильнее, чем, к примеру, 08х18н10т, но при этом у нее увеличен процент разупрочнения с повышением температуры. Это связано с разной долей содержания углерода.

Что еще важно сказать о температурных характеристиках, так это то, что если сталь эксплуатируется при показателе в 800 градусов, то максимальное время ее работы около 10 000 часов.

fb.ru

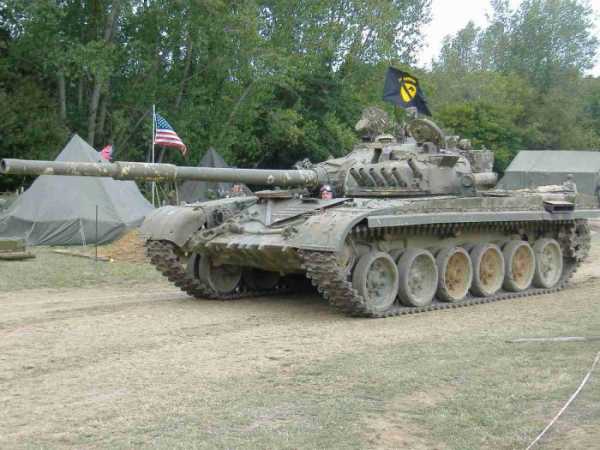

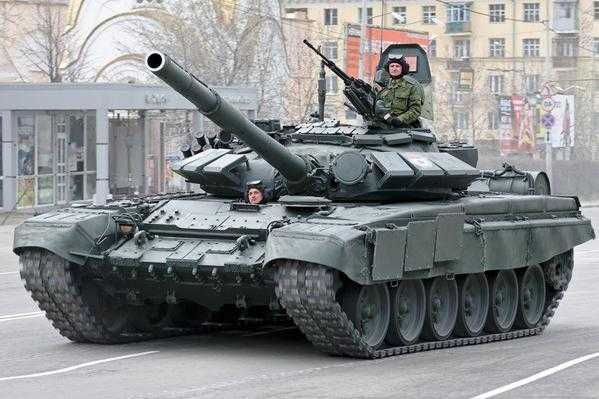

Танк Т-72: характеристика и фото. Т-72 «Урал»

Еще до того, как началось серийное производство танков Т-62, главным конструктором Уральского вагонного завода Л. Н. Карцевым было предложено совершенствовать модель, установив на нее новый двигатель, более мощный, и более перспективную ходовую часть. Именно так появился танк Т-72. Характеристика транспортного средства отмечала его как бронемашину большого размера.

Немного истории

Летом 1961 года были построены первые два экземпляра танка, причем они тестировались в ускоренном режиме – сначала на заводе, затем на полигоне. Объект отличался модернизированностью, но, несмотря на все его преимущества, заводом не было получено официальное разрешение на производство нового танка. Год за годом в модель вносились определенные изменения:

  1. Сначала был продуман экипаж танка Т-72, который состоял из трех человек – командира, наводчика и механика-водителя.
  2. Танк был оснащен пушкой с автоматом заряжания и броневой защитой на основе схемы НИИ стали.
  3. Ходовая часть модели планировалась весом не больше 40 тонн.

Но эти изменения не принимались, только были оставлены две бортовые коробки перемены передач.

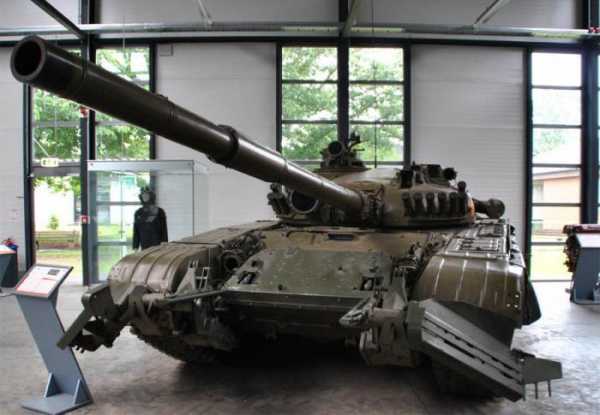

Особенности компоновки танка

Т-72 – танк, отличающийся классической конструкцией, когда силовое отделение располагается на корме. Управление сосредоточено в носовой части транспортного средства, здесь же располагаются топливный бак, бак-стеллаж, щиток контрольных приборов механика-водителя, электроаппаратура.

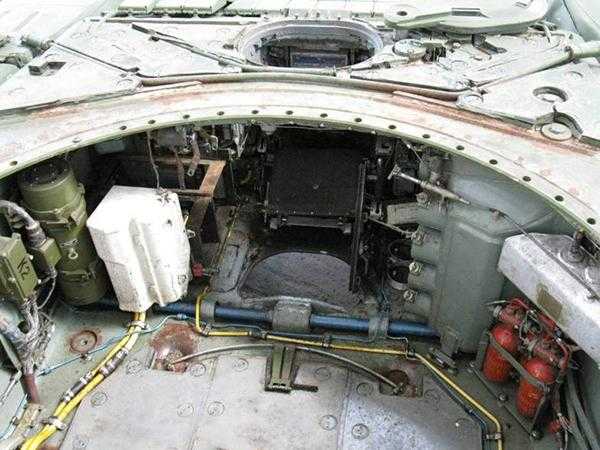

Отделение управления состоит из сиденья механика, который и осуществляет управление танком Т-72. Над сиденьем водителя имеется люк. В шахту броневого листа установлен прибор, позволяющий вести наблюдение за ситуацией. Механик-водитель во время движения сидит, что обеспечивается продуманной конструкцией самого сиденья в днище танка.

Боевое отделение

Боевому отделению в танке оставлено место в средней части корпуса и башне, которая отделяется от силового отделения специальной перегородкой. Продуманность конструкции обеспечивает удобное перемещение членов экипажа из отделений в отделения. Удобство и эргономичность – главные отличия, которыми может похвастаться танк Т-72. Характеристика его как боевого судна также впечатляет:

  1. Танк оснащен гладкоствольной пушкой в башне 125 мм, автоматом заряжения и приборами управления огнем.
  2. Справа от пушки оборудовано место командира, а слева сидит наводчик.
  3. На пушке с правой стороны имеется пулемет ПКТ, а над ним на специальных креплениях держится базовая труба прицела-дальномера.
  4. Рабочее место командира привлекательно оснащением: оно состоит из электромашинного стопора пушки, бака вертикального наведения, радиостанции, специального аппарата, через который снаружи подключается розетка десанта, карданного привода командирской башни.
  5. Башня командира накрывается крышкой с пластинчатым торсионом.
  6. Командирская башенка оснащена двумя приборами наблюдения ТНП-160 и командирским прибором ТКН-3.

Боевое отделение также оснащено приборами и механизмами, которые обеспечивают удобство эксплуатации танка.

Силовое отделение

Кормовая часть имеет силовое отделение. Двигатель танка Т-72 располагается с левого борта, а между ним и перегородкой для мотора находится система охлаждения, масляный фильтр, клапан расширительного бачка. С правой стороны установлен очиститель воздуха. Корпус имеет кормовой лист, где располагается система охлаждения. Также силовое отделение оснащено дополнительным и основным маслобаками, которые способствуют смазке двигателя. Силовое отделение закрыто крышкой. Расход топлива танка Т-72 на 100 км следующий:

  • при движении на грунте – 260-450 л;
  • на дороге с твердым покрытием – 240 л.

Особенности корпуса

Один из самых популярных советских танков – танк Т-72. Характеристика его как боевого была бы неполной, если не описать особенности корпуса. Корпус данной модели – это жесткая коробка, которая сварена из броневых листов. Здесь располагаются носовая часть, борта, корма, днище, перегородки вентиляции и мотора, а также крыша силового отделения.

Лобовой лист – это многослойная комбинированная преграда из стали и стеклотекстолита, толщина которой обеспечивает износостойкое покрытие. Борта корпуса усилены вертикальными броневыми листами, в средней части дополнены защитными планками. Их назначение – увеличить внутренний объем корпуса и установить на них башню. По всему периметру бортов приварены кронштейны, на которые крепятся направляющие колеса.

Т-72 – популярный танк СССР, который внушал уважение всему миру. Корма его корпуса представляет собой кормовой броневой лист. В качестве защиты установлена вентиляторная перегородка. Она представляет собой спиральный кожух, оснащенный съемными передними и боковыми листами. В кожухе имеется вентилятор системы охлаждения, а основное назначение перегородки – организовывать поток воздуха. Борта танка дополнены бортовыми экранами, имеющими толщину 3 мм и выполненными из сплава алюминия. Чтобы сохранить состояние танка во время движения по трудным участкам местности, экраны можно поставить в походное положение – поджать их к боковым пылевым щиткам. Когда танк Т-72 в бою, пылевые щитки могут быть развернуты вперед под углом в 60 градусов.

Как устроена башня?

Для ее создания использована фасонная отливка из броневой стали, сверху к ней приварена крыша, а также головки, которые защищают базовую трубу прицела-дальномера. Башня отличается монолитной конструкцией, толщина стенок которой варьируется. Передняя часть оснащена амбразурой, где устанавливается пушка, боковые поверхности - дуговыми щеками, которые играют важную роль для бронировки стенок корпуса.

Справа от пушки предусмотрено наличие амбразуры, где располагается спаренный пулемет. Слева от пушки имеется кронштейн, где крепится осветитель ночного прицела в сочетании с трубкой, через которую подводится к пушке электрический привод. Левая половина крыши имеет основание люка, где располагается наводчик. Башня вращается гидравлическим и ручным механизмом. Все это отличает танк Т-72, характеристика которого позволяет сделать вывод о боевых качествах бронемашины.

Вооружение танка

Башня танка оснащена гладкоствольной пушкой Д-81ТМ, с ним спарен еще один пулемет, причем они стабилизированы в две плоскости наведения. Ствол пушки – это труба, которая соединяется с кожухом, муфтой, казенником и механизмом продувания. Он, в свою очередь, состоит из шести сопел. Затвор пушки отличается полуавтоматическим режимом работы. Дальность стрельбы танка Т-72 следующая:

  • при стрельбе бронебойными подкалиберными и кумулятивными снарядами дальность составляет 4000 м;
  • при использовании осколочно-фугасных снарядов ее значение достигает 5000 м;
  • при стрельбе ночью она равна 800 м;
  • если снаряды выстреливаются боковым уровнем с использованием осколочно-фугасным снарядов, дальность стрельбы может достигать 9400 м.

Нужно отметить, что при автоматическом заряжении пушка отличается боевой скорострельностью до 8 выстрелов в минуту, при ручном заряжении – 1-2 выстрела в минуту.

Дальность стрельбы танка Т-72 обеспечивается монокулярным стереоскопическим прицелом-дальномером, оснащенным дополнительной независимой стабилизацией поля зрения. С помощью прицела измеряется дальность цели в диапазоне 1000-4000 м при точности в 3-5 процентов. Если стрельба ведется ночью, используется специальный ночной прицел с осветителем на основе ИК-фильтра.

Командирская башня оснащается зенитной установкой, которая позволяет стрелять по воздушным и наземным целям. В случае с Т-72 ТТХ танка следующие: по дальним воздушным целям стрельба ведется на расстоянии до 1500 м, по наземным – до 2000 м. Зенитная установка танка состоит:

  • из пулемета НСВ 12,7 мм;
  • люльки с противооткатным устройством;
  • зенитного прицела;
  • рукоятки, позволяющей наводить орудие горизонтально и вертикально;
  • магазина для снарядов;
  • уравновешивающего механизма.

Основные снаряды

Одна из мощных боевых бронемашин России всех времен – Т-72. Вооружение танка предполагает наличие следующих снарядов:

  • автомата АКМС 7,62 мм;
  • сигнального пистолета;
  • 10 ручных гранат.

Танк имеет двухплоскостной электрогидравлический стабилизатор вооружения, который сочетается с оптическим прицелом-дальномером. Главные задачи этого комплекса следующие:

  1. Автоматически удерживать пушку и пулемет в определенном положении при движении танка.
  2. Наводить стабилизированную пушку и пулемет, плавно регулируя скорость наведения.
  3. Наводить нестабилизированную пушку в горизонтальной плоскости.
  4. Создавать целеуказание от командира танка к наводчику.
  5. Аварийно поворачивать башню от механика-водителя.

С помощью стабилизатора обеспечиваются угловые скорости, на основе которых наводится пушка вертикально в автоматическом режиме. С составе боекомплекта танка – 39 выстрелов к пушке, 2000 патронов к пулемету ПКТ, 300 патронов к автомату, 12 патронов для сигнального пистолета и 300 патронов для зенитного пулемета.

Особенности заряжения

На танке Т-72 имеется электромеханический комплекс, который автоматически заряжает пушку. Он состоит из вращающегося транспортера, механизма подъема кассет, механизма удаления поддонов, досылателя, электромашинного стопора пушки, запоминающего устройства и пульта управления.

Боевой танк СССР оснащен вращающимся транспортером, который монтирован на корпусе машины и включает в себя каркас, электромеханический привод, настил, механизм закрывания окна выдачи со створками, стопор и ручной привод. В каркасе размещаются 22 кассеты, сам он является цельной сварной конструкцией. Кассета представляет собой сваренные две трубы и нужна для размещения выстрела разных типов.

Особенности силовой установки

Устройство танка Т-72 предполагает наличие модифицированной силовой установки. Она представляет собой дизельный мотор мощностью 780 л.с., который дополнен системой жидкостного охлаждения и приводным центробежным нагнетателем. Масса двигателя составляет 980 кг, он установлен в силовом отделении. Многотопливный мотор может работать на дизеле разных марок, бензине и керосине. Но основной вид топлива – дизельное. Система питания двигателя танка состоит из 4 внутренних и 5 наружных топливных баков.

Чтобы обеспечивалась очистка воздуха, который поступает в цилиндры двигателя, танк дополнительно оснащается двухступенчатым очистителем воздуха, который удаляет пыль из пылесборника. Очистка выполняется в несколько циклов, после чего очищенный на 99,8 процентов воздух поступает в двигатель.

Устройство танка Т-72 предполагает наличие системы смазки и охлаждения. Система смазки является циркуляционной и комбинированной, а система охлаждения – жидкостной и закрытой, она дополняется принудительной циркуляцией. Специальная система подогрева разогревает двигатель и обслуживает его системы перед запуском.

Танк Т-72 оснащен механической трансмиссией с гидравлическим управлением, включающей в себя гитару и две коробки передач. Гитарой называется шестеренчатый редуктор, который передает крутящий момент к коробкам передач.

Ходовая часть и оборудование

Боевой вес танка Т-72 составляет 44,5 тонны, при этом ходовая часть – это шесть двухскатных обрезиненных опорных катков и три односкатных катка, ведущее колесо заднего расположения, направляющее колесо с кривошипным механизмом. Танк имеет индивидуальную торсионную подвеску, которая усиливается гидравлическими амортизаторами и шестью опорными катками. Гусеницы имеют мелкие звенья с числом траков в них 97.

Из дополнительных устройств на танке можно отметить радиостанцию и переговорное устройство, рассчитанное на четырех абонентов. Радиостанция работает как приемопередатчик и телефон, обеспечивая дальность связи до 20 км. Радиостанция функционирует на 1261 рабочей частоте, при этом прием и передача сигнала ведутся на общей частоте.

Защитные системы

Несмотря на то что вес танка Т-72 был внушительным, он оснащался дополнительными системами, которые защищали бронемашину от оружия массового поражения. Системы способны защитить танк и его внутреннее оснащение от ударной волны, радиации при ядерном взрыве, обеспечивая безопасность экипажа при воздействии отравляющих веществ или биологического оружия.

Защита от ударной волны выполняется продуманной броней, а также качественной герметизацией. Внутри танка используется специальный надежный материал, при этом боевое отделение и отделения управления надежно герметизируются. Система защиты выступает в качестве световой и звуковой сигнализации, контролирует уровень радиации и избыточность давления внутри танка и наличие отравляющих веществ снаружи него.

Противопожарная система представляет собой три двухлитровых баллона, которые наполнены огнегасящим составом, а также три трубопровода, которые соединяют баллоны и отделения, и девять термодатчиков. Специальная система многократного действия служит надежной защитой от дыма. Она работает на дизельном топливе.

Из дополнительного оборудования танков Т-72 можно отметить систему для подводного вождения, которая позволяет преодолевать водные преграды на глубине 5 м и ширине до 1000 м. В состав этого оборудования входят также спасательные жилеты, противогазы, рассчитанные на всех членов экипажа.

Модификации танка Т-72

Всего за годы выпуска танк был представлен в восьми основных модификациях: Т-72, Т-72М, Т-72М1, Т-72С и их разновидностях. Кроме того, он активно продавался за границу в такие страны, как Чехословакия, Польша, ГДР, Венгрия и Болгария. По состоянию на 2007 год эти бронемашины состояли на вооружении целого ряда стран – Азербайджана, Алжира, Вьетнама, Ливии, Македонии, Киргизии и многих других. Танк Т-72 активно использовался во многих странах как основа большого количества инженерных, специальных и боевых машин.

Т-72 - это уральский танк, который долгое время считался одним из самых мощных и надежных не только в СССР, но и в мире. Модернизированные версии до сих пор производятся во многих странах, при этом постоянно совершенствуются системы управления и силовое оборудование.

fb.ru

Трактор Т-140 (технические характеристики)



















содержание   ..  10  11  12  13  14  ..





Трактор Т-140 (технические характеристики)
описание и технические характеристики
Трактор Т-140 предназначен для использования с навесными, полунавесными и прицепными орудиями на строительстве промышленных, гидротехнических, дорожных и других объектов с большим объёмом земляных работ. Производительность трактора по сравнению с С-80 (который по тем временам являлся как бы эталоном) в 1,5 - 2,0 раза выше.
Компоновка выполнена по схеме с передним расположением двигателя и задним - трансмиссии и кабины водителя. Рама трактора - сварная из двух продольных лонжеронов и поперечин коробчатого сечения, изготавливалась из листовой конструкционной стали толщиной 8 мм. Для монтажа сменного навесного оборудования рама имеет четыре боковых кронштейна, рассчитанных на дополнительную вертикальную нагрузку на трактор до 20 т.
Трактор оборудован цельнометаллической двухместной кабиной с тепло- и звукоизоляцией, с круговым обзором.
Двигатель трактора марки 6КДМ-50Т представляет собой шестицилиндровую, более мощную модификацию КДМ-46. Такие детали, как поршни, гильзы, кольца, распред. шестерни, регулятор, форсунки и др. у этих двигателей взаимозаменяемы. Мощность повышена засчёт увеличения числа цилиндров. На двигателе 6КДМ-50Т применены два воздухоочистителя комбинированного типа с эжекционным отсосом пыли выхлопными газами. Установлен резервный маслобак ( 25 л ) системы смазки.
В трансмиссии предусмотрено устройство, позволяющее снизить скорость движения трактора до 0,1 - 0,5 км/ч. В этом случае на заднюю стенку картера трансмиссии устанавливается ходоуменьшитель и мощность от двигателя передаётся через ВОМ и редуктор непосредственно к ведомой шестерне главной передачи, минуя коробку скоростей.
Подвеска трактора торсионно - балансирная. Нагрузка распределяется на 12 опорных катков (по 6 с каждого борта), сблокированных попарно на двуплечем балансире в каретки, которые качаются на осях одноплечих балансиров, которые, в свою очередь, вставлены в блок подвески, вваренный в раму. Для эластичной подвески применены пластинчатые торсионы, находящиеся внутри трубы одноплечего балансира по пять штук в каждой.
Опорные катки, поддерживающие ролики и натяжные колёса гусениц выполнены с одинарным ободом сферической формы. Ведущее колесо имеет цевочное зацепление с гусеницей. Последняя выполнена крупнозвенчатой, с литыми траками из легированной стали.
Управление трактором - пневматическое, со следящим устройством для сервомеханизма управления муфтой сцепления и тормозами, а также с пневмокраном для управления навесным оборудованием.

Техническая характеристика трактора Т-140

Двигатель 6КДМ-50Т
Тип двигателя дизельный, водяного охлаждения
Смесеобразование предкамерное
Номинальная мощность двигателя, л.с. 140
Частота вращения коленчатого вала при номинальной мощности, об/мин 1000
Рабочий объем цилиндров, л 20,28
Удельный расход топлива при номинальной мощности, г/э. л.с.-ч 208
Порядок работы цилиндров 1-5-3-6-2-4
Пуск двигателя пусковым двигателем П-46
Вес двигателя сухой, т 2,8
Система электрооборудования однопроводная (+ на корпусе)
Напряжение, В 12
Марка компрессора пневмосистемы 200-3509015В
Рабочее давление пневмосистемы, атм 6 - 7
Мощность на крюке по стерне, л.с. 115
Диапазон тягового усилия:
..передний ход 14400 - 2350
..задний ход 11580 - 3960
Диапазон скоростей, км/ч:
..передний ход 2,38 - 10,9
..задний ход 2,67 - 6,82
Удельное давление на почву, кГс/см2:
..при нормальной ширине гусениц 0,42
..при болотоходной ширине гусениц 0,24
Колея трактора, мм 2040
База трактора, мм 2319
Дорожный просвет без погружения гребней, мм 500
Ширина гусеничной ленты, мм
..нормальной 700
..болотоходной 900
Сухой вес трактора, т 14,35
Вес в рабочем состоянии, т 15,0
Габаритные размеры, Д-Ш-В 5800 Х 2740 Х 2800







Трактор Т-180 (технические характеристики)
описание и технические характеристики
Гусеничный, класса тяги 150 кН (15 тс), предназначен для работы с навесным и прицепным оборудованием на строительных объектах, в дорожном строительстве, а также в газовой, горнодобывающей, лесной и других отраслях промышленности; в сельском хозяйстве может быть применен на мелиоративных работах, глубокой пахоте целинных и залежных земель.
Изготовитель - Брянский автомобильный завод, начало серийного производства - 1965 год.
На тракторе установлен четырехтактный, дизельный, шестицилиндровый двигатель Д-180 с вертикальным расположением цилиндров, предкамерным смесеобразованием, нераздельной камерой сгорания в поршне, жидкостной закрытой системой охлаждения, запуском от пускового двигателя П-23.
Муфта сцепления сухая, постоянно замкнутая, с двумя ведущими и двумя ведомыми дисками, с пневматическим сервомеханизмом.
Коробка перемены передач механическая, пятиступенчатая, четырехходовая, с шестернями постоянного зацепления. Механизм поворота планетарный, одноступенчатый. Главная передача коническая, со спиральными зубьями. Конечные передачи одноступенчатые, с прямозубыми шестернями. Тормоза ленточные, двустороннего действия, работают в масляной ванне, снабжены пневматическими сервомеханизмами.
Ходовая часть - гусеничный движитель. Каждое полотно состоит из 41 звена, зацепление с ведущим колесом цевочное. Рама сварная из элементов коробчатого сечения, имеет четыре кронштейна для крепления навесного оборудования и прицепное устройство жесткого типа.
Подвеска эластичная, торсионно-балансирная, с блокировкой передних кареток. Нижние катки по шесть с каждой стороны, попарно смонтированы на двуплечих балансирах; верхние катки по три с каждой стороны закреплены на кронштейнах, приваренных к лонжеронам рамы. Сдающий механизм пружинно-рычажный. Натяжение гусеницы винтовое, кривошипное.
Компоновка трактора выполнена по схеме с передним расположением двигателя и с задним расположением трансмиссии и кабины тракториста. Кабина металлическая, двухдверная, трехместная, герметизированная, с тепловой и звуковой иэоляцией, оборудована фильтром и вентилятором, подающим в кабину очищенный от пыли воздух. Сиденья мягкие, с подлокотниками и регулируемыми спинками.
Система электрооборудования однопроводная (напряжение в сети 12 В), включает генератор переменного тока Г-304, электромагнитный регулятор напряжения РР-362Б, стартер СТ-204 и аккумуляторную батарею 6СТ-90МС.

Техническая характеристика трактора Т-180

Номинальная мощность двигателя, кВт (л.с.) 128,8 (175)
Частота вращения коленчатого вала при номинальной мощности, об/мин 1100
Диаметр цилиндра, мм 145
Ход поршня, мм 205
Рабочий объем цилиндров, л 20,28
Степень сжатия 14
Удельный расход топлива при номинальной мощности, г/кВт*ч (г/э. л.с.-ч) 238 (175)
Вместимость топливного бака, л 325
База, мм 3220
Колея, мм 2040
Дорожный просвет, мм 550
Радиус поворота, м 2,04
Ширина трака гусеницы, мм 580
Высота почвозацепов, мм 75
Удельное давление на грунт, МПа (кгс/см2):
..твердый 0,05 (0,48)
..мягкий 0,03 (0,315)
Габаритные размеры, мм 5420 Х 2740 Х 2825
Масса конструктивная, кг 14950











содержание   ..  10  11  12  13  14  ..











zinref.ru

Терминатор Т-800: характеристика киборга :: SYL.ru

В 1984 г. на экраны вышел фантастический боевик "Терминатор". С тех пор уже более тридцать лет тема киборгов не перестает увлекать зрителей. За все эти годы вышло пять полнометражных лент, один телесериал, несколько компьютерных игр и серия книг на эту тему. Все это время всеобщим любимцем продолжает оставаться терминатор Т-800, хотя практически в каждом новом кинофильме, книге или игре появляются новые и более интересные модели. В чем же секрет успеха этого киборга?

Кто такие терминаторы

Прежде чем разбираться в особенностях модели Т-800, стоит выяснить, кто же такие терминаторы. Данным термином именуют всех роботов, созданных искусственным интеллектом "Скайнет" для уничтожения человечества в выдуманной вселенной кинокартин Джеймса Кэмерона. Особенностью каждого терминатора, независимо от его вида, является его автономность, которая обеспечивается благодаря встроенным элементам питания.

Большинство ранних терминаторов программировались на выполнение определенных заданий или управлялись непосредственно самим интеллектом "Скайнет". В то же время более поздние модели (Т-800, Т-1000, Т-Х, Т-3000 и подобные) не нуждались в четком управлении и контроле и, получив задание, имели возможность самостоятельно искать способы его выполнения.

Первые терминаторы были просто металлическими роботами гигантских размеров, больше похожими на танки или самолеты. В их создании изначально участвовали люди. Но в процессе эволюции серия роботов-терминаторов стала более человекоподобной. Из-за чего более поздние модели именовались инфильтраторами, поскольку внешне их нельзя было отличить от людей. Таким образом, они оставались неузнанными, пока выполняли свои миссии. А главной целью, ради которой создавались терминаторы, всегда оставалось уничтожение всех живых существ.

История появления терминаторов

На протяжении всего своего существования эти киборги постоянно совершенствовалась. Так, первые модели, многие из которых разработаны были еще людьми, более похожими были на военную технику: гидророботы, гусеничные охотники-убийцы, летающие охотники-убийцы, харвестеры. Однако со временем их гигантские размеры и слабая маневренность (по сравнению с людьми), привели к тому, что человечеству удавалось отлично скрываться от них. Тогда у "Скайнет" возникла необходимость в создании более совершенных киборгов – человекоподобных.

Первым из этой серии стал Т-70. Этот терминатор высотой в 2,5 м и встроенным пулеметом был весьма эффективен для истребления рода человеческого, однако для обнаружения и выполнения диверсионных задач он не подходил, хотя внешне его строение напоминало немного человеческий скелет.

Следующим витком в эволюции терминаторов стала модель Т-600. Это был киборг небольших размеров, внешне напоминавший человека с резиновой кожей. Издалека он был похож на человеческую особь, но с близкого расстояния можно было заметить резиновую кожу и распознать его.

Новая модель Т-700 была промежуточной между шестисотыми и восьмисотыми. По своему строению она была очень близка к Т-800, однако в чем именно уступала – до сих пор не известно.

Терминатор восьмисотой модели стал настоящим прорывом для "Скайнет". Этот киборг внешне был неотличим от человека, что позволяло ему быть не только хорошим убийцей, но и разведчиком-диверсантом. В толпе людей он казался своим, и только животные могли чуять его нечеловеческую природу. В свое время считалось, что терминаторы Т-800 – самые опасные на планете. Но постепенно они начали вытесняться более совершенными моделями, созданными на их основе. В частности, это были жидкометаллические Т-1000 и Т-1001, а также Т-Х и Т-3000.

Т-800 – самый лучший терминатор в истории

В первом кинофильме серии "Терминатор" восьмисотая модель позиционировалась людьми будущего как самая передовая. Из-за своих небольших размеров, идеального сходства с человеком, мощного компьютера в голове, а также способности к самообучению терминатор Т-800 стал самым эффективным убийцей. Это способствовало тому, что "Скайнет" массово выпускал киборгов данной серии. При этом использовалось два их вида. Просто для охраны, уничтожения и патруля использовали киборгов без кожного покрова и имитации органов. А вот для внедрения сущность киборга приходилось маскировать под слоем синтетически выращенной живой плоти.

Стоит отметить, что биологическая внешняя оболочка и волосяной покров были живыми и способными к регенерации, а также старению (можно заметить в ленте "Терминатор: Генезис"). Это способствовало тому, что киборг Т-800 способен был много лет находиться под прикрытием и не вызывать подозрений в своем происхождении. Кроме того, живая оболочка позволяла этой модели путешествовать во времени и не погибать (машина времени способна перенести в прошлое только живую материю).

Также у роботов была способность изображать человеческую мимику, хотя для выработки подобного умения требовалось время. Способность к самообучению способствовала эволюции восьмисотых моделей, но при этом часто делала их неконтролируемыми и непредсказуемыми. Это часто помогало киборгам уничтожать более совершенных терминаторов.

Помимо этого, Т-800 можно было перепрограммировать, чем часто пользовались члены человеческого Сопротивления. В частности, это помогло им послать защитника для Джона Коннора в картине "Терминатор-2: Судный день». Но из-за участившихся случаев перепрограммирования восьмисотых терминаторов "Скайнет" убрал эту способность у будущих моделей киборгов, как и умение самообучаться, чем сделал их более уязвимыми, но и более верными для себя.

Терминатор Т-800: технические характеристики

  • В основе данной модели - титановый каркас, аналогичный человеческому скелету. Он чрезмерно крепок и практически неуязвим для огня (плавится лишь при температуре свыше 400 градусов по Цельсию), взрывов, выстрелов и множества других физических повреждений. Также эндоскелет Т-800 устойчив к резкой смене температур и воздействию кислот.
  • Источником питания восьмисотого терминатора служит небольшой ядерный реактор из двух блоков, расположенный в его грудной клетке. В состоянии покоя он способен обеспечить киборгу функционирование на протяжении 120 лет, а при активном использовании – около 50 лет.
  • В отличие от более ранних моделей, этот терминатор не обладает встроенным оружием и вынужден использовать стрелковое оружие людей. При этом в рукопашной схватке он способен убить человека или крупное животное голыми руками, так как его гидравлика способна выдать жим в 200 тонн силы.
  • Вес такого терминатора – 320 кг, а максимальная скорость передвижения – 65 км в час.
  • «Мозг» восьмисотого способен выполнять одновременно до двадцати мыслительных операций. Он способен анализировать температуру, скорость ветра, погоду, модели поведения людей и других терминаторов. Также, используя знания из области физики и химии, киборг способен вычислять рост, вес, расстояние предметов и людей по отношению к себе. Также он может проводить детальные кинетические расчеты траектории, брать различные пробы, анализировать состояние атмосферы и так далее.

  • Память и «личность» киборга находятся в центральном процессоре. Он имеет два режима функционирования: стандартный и расширенный. Расширенный вариант включается системой в случае программирования робота на выполнение конкретной задачи. Таким образом, он получает возможность усваивать новые знания, чтобы выполнить свое задание, а значит – развиваться. Получается, что чем больше опыта у киборга восьмисотой модели, тем более совершенным он становится.
  • Т-800 можно программировать на подчинение командам конкретного человека (Джон Коннор в фильме "Терминатор-2: Судный день", Кейт Коннор в картине "Терминаторе-3: Восстание машин"). При этом робот не способен к целенаправленному самоуничтожению (к суициду). Но может пожертвовать жизнью для выполнения своей миссии (в "Судном дне" согласился дать расплавить себя, чтобы люди не изобрели "Скайнет", а в "Восстании машин" взорвал себя, чтобы спасти Джона и Кейт и остановить Терминатрикс).
  • В черепе этого киборга есть устройство Telepathic Communication Implant Cores. С его помощью терминаторы чувствуют других киборгов на близком расстоянии, а также могут общаться со "Скайнет".
  • Этот робот не способен чувствовать боль, но его нервная система запрограммирована оценивать нанесенный ущерб и информировать киборга об этом.
  • Зрительная система у восьмисотых лучше человеческой. Зрительные сенсоры киборга обладают тепловизорами, а также генераторами инфракрасного излучения, благодаря чему терминатор способен прекрасно видеть и днем, и ночью, а также отличать живых от мертвых. Расположены данные сенсоры, как и у человека, спереди. Они замаскированы искусственно выращенными глазами. Зрительная система невероятно прочна и, как правило, продолжает функционировать, даже когда эндоскелет Т-800 частично или полностью перестает функционировать.
  • Восьмисотые модели, издавая звуки, сопровождают их соответствующей артикуляцией. При этом они способны имитировать другие звуки и голоса окружающих их людей.

Внешность восьмисотых терминаторов

В отличие от жидкокристаллических киборгов (способны принять практически любой облик) сборная модель терминатора Т-800 имеет неизменный внешний вид. Все особи этого вида имеют одинаковую внешность и телосложение и называются CSM 101.

Существует несколько версий, объясняющих то, как выглядит терминатор Т-800. Согласно первой из них, ему придали облик сержанта Уильяма Кенди, который до начала Судного дня участвовал в разработке киборгов как автономного оружия людей (об этом рассказано в вырезанной сцене из фильма "Терминатор-3: Восстание машин").

В книге "Терминатор-2: Инфильтратор" высказано мнение, что при создании первого человекоподобного киборга "Скайнет" просматривала базу военнослужащих США и в случайном порядке выбрала из нее офицера антитеррористического подразделения Дитера фон Россбаха из-за его массивной фигуры (она была способна незаметно вместить всю конструкцию робота). При этом сам прототип после восстания машин стал соратником Джона Коннора.

На экране образ восьмисотого киборга во всех кинофильмах серии воплотил легендарный актер Арнольд Шварценеггер. Единственная картина, в которой он не появлялся – это "Терминатор: Да придет спаситель". В этой ленте роль «тела» терминатора сыграл Роланд Кикингер, а лицо было создано с помощью компьютерной анимации, прототипом которой стал молодой Шварценеггер.

Киборг Т-850

Поскольку восьмисотая серия оказалась наиболее успешной среди созданий "Скайнет", то со временем было создано несколько ее разновидностей. Одним из них стала модель Т-850, которая фигурировала в ленте "Терминатор-3: Восстание машин". Хотя она имеет стандартный для восьмисотых киборгов облик, внутри все же несколько усовершенствована.

В частности, этот терминатор имеет не ядерный, в водородный элемент питания в грудной клетке, благодаря чему его срок службы увеличен с 120 до 200 лет – в спокойном состоянии и составляет 80 лет – в активном. Также скорость передвижения возросла до 100 км в час, а сила жима - до 320 тонн. Скорость обработки данных тоже увеличилась до тридцати миллионов действий в секунду, в связи с чем этот киборг стал умнее своего предшественника. Поэтому ему удалось использовать любовь Джона Коннора к восьмисотой модели и, заманив его в ловушку, убить.

Модель Т-888

В отличие от Т-800 и Т-850, Т-888 (присутствует в сериале "Терминатор: Хроники Сары Коннор") имеет несколько радикальных изменений:

  • Обладает более совершенным эндоскелетом из колтана, который более тугоплавкий, чем титан.
  • Оснащен функцией "адреналин", которая в критических ситуациях способна ускорить работу всех систем на 10%.
  • Искусственный интеллект данной модели изначально запрограммирован на саморазвитие, в то время как другие восьмисотые могут лишь при необходимости включать данную функцию.
  • Способен намного быстрее регенерировать, чем другие модели, восстанавливая при этом некоторые органы.
  • Может управлять телом, даже если его голова физически отделена от торса.
  • Внешность терминаторов этой модели может быть разной: от ребенка до взрослого.

Отличия от модели Т-1000

Полностью жидкометаллический терминатор Т-1000 изначально планировался как неуязвимый киборг-деверсант. Полностью состоящий из программируемого жидкого металла с процессором, он казался более совершенным, ведь мог принять облик любого человека и даже предмета своего размера. Но на практике терминатор Т-800 против Т-1000 оказался сильнее, и все закончилось проигрышем последнего. В чем же причина?

В первую очередь, несмотря на усовершенствованный процессор, жидкометаллический робот был лишен способности переключаться на режим самообучения. Дело в том, что, используя этот режим, Сопротивлению удавалось перепрограммировать пленных восьмисотых киборгов. И поскольку их число росло, "Скайнет" опасался, что и другие его творения могут "перейти" на сторону людей. Таким образом, не будучи способным развиваться, Т-1000 уступал Т-800, если тот имел больший опыт, как это произошло в "Терминаторе-2: Судном дне" и "Терминаторе: Генезисе".

Еще одной проблемой стала неустойчивость мимикрирующего сплава тысячной модели. Так, этот металл плавился при более низких температурах, нежели титан, из которого изготавливался эндоскелет восьмисотой модели. Также жидкий металл боялся химического воздействия, замерзал при особо низких температурах и разлагался при воздействии кислоты (в ленте "Терминатор: Генезис" киборг Т-800 уничтожили модель Т-1000, держа ее в кислоте, в то время как у него самого только повредился кожный покров).

Модель Т-Х

После бесславной гибели тысячной модели "Скайнет" решил создать гибридного киборга, который соединил бы в себе преимущества восьмисотого и тысячного. Так появилась Терминатрикс, или модель Т-Х. От восьмисотого терминатора она получила металлический эндоскелет, в который было встроено оружие и другие инструменты. Благодаря нему, в отличие от Т-1000, Терминатрикс не останавливали попавшие в нее пули, а также не действовали кислоты. От тысячной модели Т-Х получила возможность менять собственную внешность, ведь вместо кожи ее эндоскелет был покрыт слоем мимикрирующего программируемого жидкого металла.

Помимо всего вышеперечисленного, данную модель оснастили возможностью проводить химический анализ биологических образцов (определять ДНК и состав веществ). Также Терминатрикс способна программировать и перепрограммировать других роботов, как она это попыталась сделать с восьмисотым в фильме "Терминатор-3: Восстание машин". Подразумевалось, что Т-Х – это опытная модель, созданная в единственном экземпляре, так как в следующих картинах ("Терминатор: Да придет Спаситель" и "Терминатор: Генезис") она не присутствовала.

В дальнейшем "Скайнет" начал разрабатывать биологических роботов на основе человеческой плоти, некоторые из которых даже не знали, что они роботы (Маркус Райт) или состояли из нанороботов, скопировавших ДНК человека (Джон Коннор).

Эволюция восьмисотой модели в фильме "Терминатор: Генезис"

В последнем (на 2017 год) кинофильме серии постаревший, но еще весьма полезный Т-800 снова сумел уничтожить своих собратьев–киборгов. В ленте показано, что, обладая большим опытом, он сумел уничтожить аналогичного восьмисотого и тысячного, а заручившись помощью Кайла Риза и Сары Коннор – убить и Т-3000 (в который превратился взятый в плен Джон Коннор).

В финале устаревший робот был усовершенствован, причем совершенно случайно. Во время финальной драки в машине времени он был отброшен в сторону и упал в емкость с еще не запрограммированным сплавом для Т-1000. Поскольку от Папса (такое имя дала ему Сара) остался один процессор, при попадании в мимикрирующий сплав он перепрограммировал его и фактически самостоятельно создал себя заново. Таким образом изменится терминатор Т-800. Эволюция, произошедшая с ним, превратила его в модель Т-1000, однако при этом Папс сохранил способность к самообучению, а значит, стал качественно новым терминатором.

Как же он поведет себя в будущем и сможет ли достойно противостоять новым проискам коварного "Скайнет", который также сумел выжить? Это станет известно в средине 2018 года, на который запланирован выход второй части картины "Терминатор: Генезис".

www.syl.ru

Краткая характеристика паровой турбины Т-100/120-130-3

Одновальная Турбина типа Т-100/120-130 номинальной мощностью 110000 кВт при 3000 об/мин., с конденсационной установкой и двумя отопительными отборами пара предназначена для выработки  электрической энергии и отпуска теплоты для нужд отопления.
Технические характеристики паровой турбины Т-100/120-130-3:

Давление (абсолютное) свежего пар130 кгс/см2
Температура свежего пара555 ºС
Частота вращения ротора3000 об/мин
Номинальная мощность турбины110 МВт
Расход свежего пара при номинальной мощности398 т/ч
Номинальная отопительная нагрузка175 Гкал/ч (около 340 т/ч)
максимальная отопительная нагрузка с учетом использования теплоты пара, поступающего в конденсатор, для подогрева сетевой воды184 Гкал/ч


Турбина имеет два отопительных отбора: верхний и нижний, предназначенных для ступенчатого подогрева  сетевой воды в бойлерах. Отборы пара имеют следующие пределы регулирования давления:
-  верхний отопительный 0,6  - 2,5 ата;
-  нижний отопительный 0,5 - 2 ата.

Турбина представляет собой трехцилиндровый одновальный агрегат, состоящий из цилиндров высокого, среднего и  низкого давлений. Цилиндр высокого давления выполнен противоточным относительно цилиндра среднего давления, т.е. ход пара в цилиндре высокого давления осуществлен от среднего подшипника к переднему, а в цилиндре среднего давления от среднего подшипника к генератору. Цилиндр низкого давления - двухпоточный.
В цилиндре высокого давления (ЦВД) размещается двухвенечная ступень скорости и 8 ступеней давления, в цилиндре среднего давления (ЦСД) - 14 ступеней давления.
В цилиндре низкого давления (ЦНД) в каждом потоке размещается по одной регулирующей ступени и по одной ступени давления.
Фикспункт турбины расположен на боковых фундаментных  рамах выхлопной части ЦНД со стороны регулятора.
В турбоустановке может осуществляться одноступенчатый или двухступенчатый подогрев сетевой воды
В обоих случаях пропуск пара в цилиндр низкого давления  регулируется поворотными диафрагмами ХХIV и ХХVI ступени.
Давление пара в перепускных трубах  между цилиндром  высокого давления  принято около 34 ата.
Турбина имеет сопловое регулирование.
Пар поступает из отдельно стоящего впереди турбины стопорного клапана по четырем перепускным трубам к регулирующим клапанам, расположенным на цилиндре высокого давления турбины (два в верхней половине, два - в нижней).
Управление регулирующими клапанами осуществляется при помощи кулачкового распределительного устройства, вал которого приводится во вращение поршневым сервомотором через зубчатый сектор.
Роторы цилиндра высокого давления с ротором цилиндра среднего давления соединены с помощью жесткой муфты.
Ротор цилиндра  среднего давления с ротором цилиндра низкого давления, а также ротор цилиндра низкого давления с ротором генератора соединены полугибкими муфтами.
Направление вращения ротора - по часовой стрелке, если смотреть со стороны переднего подшипника на генератор.
Ротор цилиндра высокого давления - цельнокованый, состоящий  из одного двухвенечного колеса скорости и 8-ми  дисков.
Лопаточный аппарат ротора высокого давления выполнен  левого вращения. Рабочие лопатки, для уменьшения потерь, имеют осевые уплотнения у корня и по бандажу, а также радиальные уплотнения по бандажу.
Цилиндр высокого давления опирается лапами на передний и средний подшипники, цилиндр среднего давления опирается  передними лапами на средний  подшипник, а задними лапами на выхлопную часть ЦНД со стороны регулятора. Цилиндр низкого давления опирается передней, задней и боковыми опорными поверхностями  выхлопных частей на фундаментные рамы.
Цилиндр высокого давления турбины не имеет обойм.
В цилиндре среднего давления имеется 5 обойм, в цилиндре низкого давления - 2 обоймы. Обоймы литые - из углеродистой стали.
Цилиндр высокого давления - одностенный,  выполнен литым из тепло-устойчивой стали. В цилиндр вварены 4 сопловые коробки - две в верхнюю  половину и две в нижнюю.
Последовательность включения сопловых коробок обеспечивает равномерный подогрев цилиндра при пусках или изменениях режимов работы турбины.
В целях равномерного  разогрева цилиндра при пуске турбины из холодного состояния имеется устройство для обогрева фланцев и шпилек, позволяющее снизить разницу температур фланцев и стенок, а также устраняющее недопустимую разность  температур фланцев и шпилек.
В схеме предусмотрен подвод острого дросселированного пара в два коллектора: из одного пар подается на обогрев шпилек, из второго - на обогрев фланцев цилиндра и крышки стопорного клапана.
Наличие двух коллекторов дает возможность независимого регулирования температуры фланцев и шпилек.
Для контроля температуры пара в коллекторах обогрева  предусмотрена установка термопар.
Контроль температуры фланцев, шпилек, крышки стопорного клапана и стенки цилиндра производится при помощи  термопар.
Управление пущенной в работу турбиной производится с группового щита управления.

www.ateffekt.ru

ОБЩАЯ ХАРАКТЕРИСТИКА Т- И В-ЛИМФОЦИТОВ.

В организме человека содержится 75% Т-лимфоцитов, 15% В-лимфоцитов и 10% лимфоцитов, не несущих маркеров ни Т-, ни В-лимфоцитов. Маркерами, позволяющими дифференцировать Т- и В-лимфоциты, являются иммуноглобулиновые рецепторы, находящиеся на поверхности В-лимфоцитов, и рецепторы к бараньим эритроцитам, которыми снабжены Т-лимфоциты. Первые определяют с помощью иммунофлюоресцентного метода, вторые — методом Е-розеток. Более современный метод идентификации Т- и В-лимфоцитов основан на выявлении специфических поверхностных антигенов.

В-лимфоциты. Основной функцией В-лимфоцитов является синтез иммуно-глобулинов, который начинается после их созревания в плазматических клетках.

Связывание эпитопов антигена с гомологичными рецепторами на мембране В-лимфоцита является стимулом для его пролиферации, в результате которой образуется иммунологически однородный клон клеток, снабженных идентичными иммуноглобулиновыми рецепторами. Далее под влиянием клеточных медиаторов происходит дифференцировка клеток пролиферирующего клона с образованием клеток иммунологической памяти и клеток, продуцирующих антитела. Первые надолго сохраняются в организме, сохраняя память о данном антигене, т. е. способность быстро его распознать. Клетки иммунологической памяти обеспечивают более сильный и быстрый вторичный иммунный ответ при повторной встрече с тем же антигеном, например при повторной инфекции или вакцинации.

Клетки, продуцирующие антитела, увеличиваются в размерах, прекра-щают пролиферировать и начинают синтезировать антитела. Они получили название плазматических клеток, продолжительность жизни которых огра-ничивается несколькими днями. Однако за этот короткий срок плазмати-ческие клетки успевают синтезировать большое количество специфических к данному антигену антител, принадлежащих к разным классам иммуноглобулинов.

Т-лимфоциты в процессе дифференцировки и пролиферации образуют четыре субпопуляции, отличающиеся друг от друга по своим функциям. Две из них выполняют регуляторные функции. Это Т - хелперы, или помощники, и Т- супрессоры, или ингибиторы. Т-хелперы узнают детерминантные группы антигена на мембране макрофага и активируют при помощи медиаторов В-лимфоциты и эффекторные субпопуляции Т-лимфоцитов.

Т-супрессоры угнетают Т-хелперы, В-лимфоциты или плазматические клетки, что в конечном итоге задерживает синтез антител.

К субпопуляциям Т-лимфоцитов, выполняющим эффекторные функции, относятся цитотоксические клетки Т-киллеры — их основная функция уничтожать клетки-«мишени», несущие соответствующий чужеродный анти­ген, и Т-эффекторы, продуцирующие лимфокины. Т-эффекторы обеспечивают клеточный специфический иммунитет, непосредственно участвуют в формировании реакции гиперчувствительности замедленного типа (ГЗТ).

Рецепторы В- и Т-лимфоцитов наряду с антителами являются антигенрас-познающими молекулами иммунной системы. Они обладают способностью узнавать только одну определенную молекулярную структуру детерми-нантной группы антигена (эпитопа).

Рецепторы В-лимфоцитов представляют собой антигенсвязывающие участки молекул иммуноглобулинов, которые синтезируются данным В-лимфоцитом и частично остаются в составе его мембраны. Они фиксируются при помощи так называемого «якорного» сегмента иммуноглобулина (Fс-конец).

Рецепторы Т-лимфоцитов структурно похожи на иммуноглобулин. Это белки, состоящие из двух субъединиц — ά и β-расположенных на поверх-ности Т-лимфоцита. Каждая субъединица представляет собой полипеп-тидную цепь.

Антигенсвязывающий участок в молекуле рецептора Т-лимфоцита образован гипервариабельными участками полипептидных цепей, напоминающими аналогичные участки иммуноглобулинов, между которыми образуется полость.



Рис. 1. Возможные формы взаимодействия между Т- и В-клетками.

Установление того факта, что Т-клетки (Т) распознают главным образом несущуючасть, а В-клетки (В)— гаптенную часть антигена (АГ), позволило схематизировать возможные отношения между двумя типами клеток, возникающие в индукционный период развития гуморального иммунного ответа.



  1. Концентрация АГ на поверх­ности Т-клеток включает в иммунный ответ В-клетки в результате множественного взаимодействия антигенраспоз-нающих рецепторов этих клеток с гаптенной частью АГ.
  2. В-клетки включаются в ответ после получения двойного сиг-нала: специфическо го — в рез-ультате взаимодействия анти-генраспознающих рецепторов В-клеток с гаптенной частью АГ, ассоциированного с Т-клеткой, и неспецифического, возникающего в результате вза-имодействия поверхностных структур Т- и В-клеток, не имеющих отношения к специи-фическому антигенному распознаванию.
3. В-клетка получает двойной сигнал: первый в результате взаимодействия антигенраспоз-нающего рецептора В-клетки с гаптеном и второй — от комп­лекса АГ — антитело.
4. В-клетка получает двойной сигнал: первый, специфический, который возникает, как и в пре-дыдущих случаях, при взаимо-действии В-клетки с гаптеном, и второй — неспецифический в виде продукции лимфокинов Т-клетками







рис. 2. .Взаимодействие Т- и В-клеток без прямого контакта.

А. Т-клетки, примированные к конъюгату DNP-гемоцианин, помещали в верхний сосуд двухкамерной культуральной системы. В-клетки (клетки селезенки от мышей, примированных к DNP -флагеллину и обработанные анти-Тhу-1-сывороткой) вносили в нижний сосуд. Два сосуда разделены миллипоровой мембраной, которая препятствует клеточному обмену, но позволяет проникать макромолекулам.

Показано, что для развития иммунного ответа к DNP между Т- и В-клетками контакт не обязателен. В то же время требуется прямая физическая связь между макрофагом (МФ) и В-клеткой. Реализация иммунного ответа осуществляется гуморальным фактором Т-клеток, включающим иммуноглобулин, названный IgТ, и антиген.

Б. Предполагаемый механизм индукции В-клеток включает в качестве основного участника антигенспецифический фактор Т-клеток (IgТ, ассоциированный с антигеном). Фактор после выхода из Т-клетки сорбируется на МФ, создавая «батарею» антигенных детерминант, которые обеспечивают полноценное включение в ответ В-клеток.



Классификации. Ранее лимфоциты подразделяли на различные категории по их величине, значительно важнее их функциональная классификация.

(1). Величина клетки. Популяция лимфоцитов по этому признаку неоднородна, их размер в крови варьирует от 4,5 до 10 мкм: малые (4,5-6 мкм), средние (7-10 мкм) и большие лимфоциты (10-18 мкм).

(2). Функциональная классификация. К лимфоцитам относят сходные морфологически, но различающиеся функционально клетки. Выделяют следующие типы: В-лимфоциты, Т лимфоциты и NK-клетки. Важное практическое значение имеет также подразделение лимфоцитов по дифференцировочным Аг.

Продолжительность жизни. В-клетки образуются в костном мозге, Т-клетки созревают в вилочковой железе. Продолжительность жизни лимфоцитов достаточно велика: от нескольких месяцев до нескольких лет.

Морфология: Малый лимфоцит имеет округлое с небольшими выемками ядро, содержащее конденсированный хроматин. Цитоплазма образует узкое кольцо вокруг ядра. Т-и В-лимфоциты морфологически относят к малым (большинство лимфоцитов в кровотоке).

Большой лимфоцит. Такие клетки составляют 3% общего количества циркулирующих в крови лимфоцитов. Ядро крупное и относительно плотное. В цитоплазме немного лизосом, небольшое количество митохондрий, рудиментарный комплекс Гольджи, минимум эндоплазматической сети и сравнительно большое количество свободных рибосом. Клетка образует короткие отростки /микроворсинки/,более многочисленные у В-лимфоцитов.

Большие, а также средние лимфоциты крови- активированные Аг В-лимфоциты, дифференцирующиеся в плазматические клетки,к большим лимфоцитам относят NK-клетки.

В-лимфоциты составляют менее 10% лимфоцитов крови. Эти клетки, а точнее клоныплазматических клеток способны вырабатывать против конкретных Аг соответстсвующие АТ. Каждый клон, происходящий из В-лимфоцитов, синтезирует и секретирует АТ только к одному Аг.



●. Цитотоксические Т-лимфоциты Тс, — , уничтожают инфицированные вирусом и чужеродные клетки при помощи перфорина. Взаимодействуют с молекулой ГКГ I класса в плазматической мембране клетки-мишени.

● Т-супрессоры (ТS) — регулируют интенсивность иммунного ответа, подавляя активность Тн клеток. Предотвращают развитие аутоиммунных реакций. Защищают организм от нежелательных последствий иммунной реакции, от чрезмерного воспаления и аутоагрессии. Т-супрессоры обеспечивают толерантность (невосприимчивость) матери к отцовским Аг, представленным на клетках плода, что даёт возможность выживать чужеродному в иммунологическом отношении плоду в организме матери.

● В- лимфоциты ответственны за гуморальный иммунный ответ. В мембране В-лимфоцита присутствует мономер IgМ. Из красного костного мозга В-лимфоциты мигрируют в тимус -независимые зоны лимфоидных органов. Продолжительность жизни большинства В-лимфоцитов не превышает десяти дней, если они не активируются Аг. Зрелые В-лимфоциты (плазматические клетки) вырабатывают АТ — Ig всех известных классов.

● NК-клетки не имеют поверхностных детерминант, характерных для Т- и В-лимфоцитов (ГКГ-нерестригированные киллеры). NК- клетки убивают ауто-, алло- , и ксеногенные опухолевые клетки, некоторые инфицированные вирусом и бактериями клетки. В типичных NК -клетках экспрессируются дифференцировочные Аг.

Нормальные киллеры, или клетки - убийиы большие лимфоциты с относительно рыхлым почковидным крупным ядром и обильной цитоплазмой в которой содержатся митохондрии, свободные рибосомы с элементами шероховатого эндоплазматического ретикулума.

ранулы с большим количеством цитотоксических веществ. На внешней мембране нормальных киллеров имеются специфические рецепторы, благодаря которым они, например, узнают злокачественные и инфицированные вирусом клетки и затем активируются. При этом разрушение клеток-мишеней, по-видимому, вызывает выделяемый ими перфорин, молекулы которого имеют такое же трубчатое строение, как комплемент или пептидные антибиотики бактерий валиомицин и грамицидин.

● Цитолиз. В отличие от цитотоксических Т-лимфоцитов, способность NК -клеток к цитолизу не связана с необходимостью распознавания молекул ГКГ на поверхности мишени. NК- клетки уничтожают клетку-мишень не путём фагоцитоза, а (после установления с ней прямого контакта) при помощи перфорина.

● Гуморальная регуляция. Активность NК-клеток регулируется цитокинами. γ-ИФН и ИЛ-2 усиливают цитолитическую активность NК-клеток.

● Участие в антитело -зависимом клеточно-опосредованном цитолизе. NК -клетки, наряду с макрофагами, нейтрофилами и эозинофилами, участвуют в АТ- зависимом клеточно-опосредованном цитолизе. Для этого NК -клетки экспрессируют на своей поверхности рецептор Fс- фрагмента IgG. Реакция зависит от присутствия АТ (Ig), узнающих клетку-мишень и связывающихся с ней. Fс -фрагмент связанных с клеткой-мишенью АТ взаимодействует с рецептором Fс- фрагмента, встроенным в плазматическую мембрану NК - клетки. Природа агента, убивающего клетку-мишень в этом случае, неизвестна.

● Аг- представляющие клетки: макрофаги, В-лимфоциты, фолликулярные отростчатые клетки лимфоузлов и селезёнки, клетки Лангерханса, М-клетки в лимфатических фолликулах пищеварительного тракта, дендритные эпителиальные клетки вилочковой железы.

Эти клетки захватывают, процессируют и представляют Аг (эпитоп) на своей поверхности другим иммунокомпетентным клеткам, вырабатывают ИЛ-1 и другие цитокины, секретируют простагландин, угнетающий иммунный ответ, усиливюет фагоцитарную и цитолитическую активность макрофагов.

ЛИМФО МИЕЛОИДНЫЙ КОМПЛЕКС.





рис. 3. .Лимфо - миелоидныи комплекс.

Комплекс представляет собой систему органов и тканей, паренхима которых содержит клетки мезенхимального происхождения. Органы и ткани комплекса объединены в единую систему сетью кровеносных (КР) и лимфатических сосудов (ЛС). Комплекс включает: костный мозг (КМ), вилочковую железу (ВЖ), лимфатические узлы (ЛУ), лимфоидную ткань кишечника (КШ), селезенку (СЛ) и соединительную ткань (СТ). Функциональное назначение комплекса — обеспечение кроветворения (миелопоэза) и формирование клеток иммунной системы (лимфопоэза). Среди органов и тканей комплекса имеются истинно лимфоидные образования, в которых происходит только лимфопоэз (вилочковая железа, лимфатические узлы, лимфоидная ткань кишечника), и «смешанные» образования, в которых представлен как лимфо-, так и миелопоэз (костный мозг, селезенка).



Рис. 4. Кандидат на стволовую кроветворную клетку.



Стволовая кроветворная клетка дает начало всем росткам дифференцировки клеток лимфоидной и миелоидной ткани и тем самым формирует клеточный состав лимфомиелоидного комплекса. Морфология стволовой кроветворной клетки неизвестна. Однако при фракционировании клеток костного мозга в градиенте плотности альбумина и последующей оценке колониеобразующей способности клеток различных фракций представили возможного кандидата на стволовую кроветворную клетку. Эта клетка содержит округлое ядро (Я) с неглубокими вырезами, имеет два больших четко обозначенных ядрышка (Яд). Хроматин хлопкообразный или тонко дисперсный. Вдоль ядерной оболочки видны незначительные агрегаты гранул хроматина. Относительно тонкий ободок цитоплазмы содержит преимущественно свободные рибосомы. Имеется несколько цитоплазматических вакуолей (В). Митохондрии (М) относительно редки и невелики по размерам (X17 000).

.



Рис. 5. Формирование Т- и В-систем иммунитета.

Стволовая кроветворная клетка (СКК), или клетка-предшественник лимфопоэза, мигрируя из костного мозга (КМ) в вилочковую железу (ВЖ) дифференцируется под влиянием микроокружения этого органа в Т-клетку. При миграции СКК в сумку Фабрициуса (СФ) у птиц или неизвестный аналог данного органа у млекопитающих происходит дифференцировка в клетки В-ряда. Из центральных, или первичных, органов иммунитета (костный мозг, вилочковая железа) клетки расселяются в периферические, или вторичные, органы иммунной системы (селезенку, лимфатические узлы и др.), где они приобретают функциональные особенности, свойственные зрелым Т- и В- клеточным популяциям. Т- киллер – клетка с цитолитической активностью по отношению к антигенно неродственной клетке- мишени. Т- хелпер – клетка, обеспечивающая положительную / усиливающую/ регуляцию гуморального иммунного ответа, в случае положительной регуляции клеточного иммунитета эта клетка называется Т- амплификатором. Т - супрессор – клетка, обеспечивающая негативную /подавляющую/ регуляцию иммунного ответа. ПЦ – плазмоцит, конечная клетка в В - клеточном пути дифференцировки, активно синтезирующая и секретирующая антитела.





Рис. 6. Фолликул Кларка в вилочковой железе.

А. Элементарными структурно-гистологическими единицами вилочковой железы являются фолликулы Кларка. Они расположены главным образом в корковом веществе и включают эпителиальные клетки (Э), лимфоциты (Л) и макрофаги (М). Отличительными субклеточными структурами эпителии-альных клеток являются тонофибриллы (Т). Отростки эпителиальных клеток и псевдоподии макрофагов (отмечено стрелками) обеспечивают контакт этих клеток с лимфоцитами, входящими в состав фолликула.

Б. Реконструкция фолликула Кларка.





Рис. 7. Локализация сумки Фабрициуса у птиц.



Сумка Фабрициуса — лимфоэпителиальный орган, расположенный в задней части клоаки у птиц. В этом органе происходит генерация В-клеток. Аналог сумки Фабрициуса у млекопитающих пока не известен.



Рис. 8. Гистологическое строение сумки Фабрициуса.

Просвет сумки выстлан цилиндрическим эпителием, подобным эпителию кишечника. Неспосредственно за эпителиальным слоем располагаются узел­ки (дольки), общее строение которых неотличимо от строения соответствую­щих структур вилочковой железы. Кора представлена в основном плотным скоплением малых лимфоцитов. Более светлое мозговое вещество включает большие лимфоциты, плазматические клетки, макрофаги, гранулоциты, ре­тикулярные клетки. Эпителиальные клетки образуют сеть, переходящую

в эпителиальные покровы просвета органа. В отличие от вилочковой железы в узелках сумки корковый слой отделен от медуллярного основной мембраной. А — схематическое изображение участка сумки Фабрициуса;





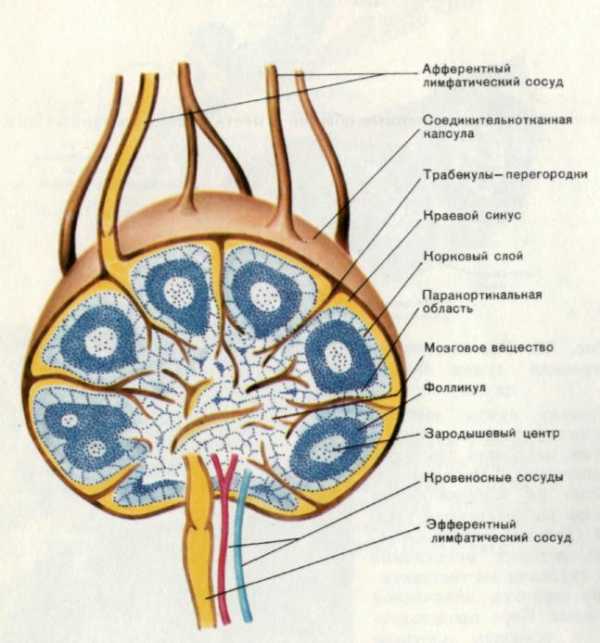

Рис. 9. Лимфатический узел.

Лимфатические узлы представляют собой хорошо различимые образования, расположенные обычно в месте слияния крупных лимфатических сосудов. Размеры узлов у человека в условиях нормы колеблются от 3 до 30 мм. Снаружи узел покрыт соединительнотканной капсулой. От капсулы в глубь узла отходят перегородки — трабекулы. Непосредственно под капсулой находится краевой синус, куда поступает лимфа из афферентных (приносящих) лимфатических сосудов. Из краевого синуса лимфа поступает в промежуточные синусы, пронизывающие всю толщу органа, и собирается в эфферентный (выносящий) лимфатический сосуд. Место выхода сосуда называется воротами узла. Через ворота в узел проходят кровеносные сосуды. Лимфоидная ткань узла делится на корковый слой и мозговое вещество. Корковый слой характеризуется плотной упаковкой лимфоидных клеток, которые собраны в округлые скопления — первичные и вторичные фолликулы. Первичные фолликулы представляют собой естественные гистологические структуры органа. Вторичные фолликулы отличаются на­личием светлой центральной части, состоящей из пролиферирующих бластных форм. Они получили название зародышевых центров и образуются в ответ на проникновение в орган антигена.





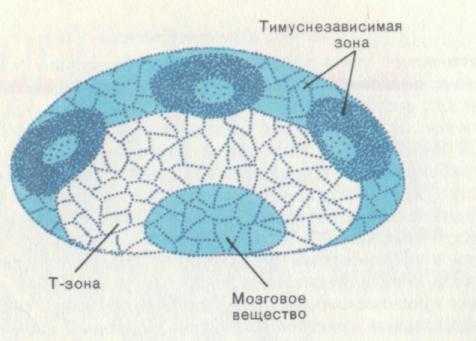

Рис. 10. Тимусзависимые и тимуснезависимые зоны в лимфатическом узле.



Неонатальная тимэктомия у мышей приводит к исчезновению лимфоцитов из паракортикальной области, которая получила название тимусзависимой зоны (Т-зоны). Кора и мозговое вещество при тимэктомии остаются незатрону­тыми. Сделан вывод, что лимфоциты вилочковой железы заселяют Т-зону, а лимфоциты костного мозга — В-зону, или тимуснезависимую зону.



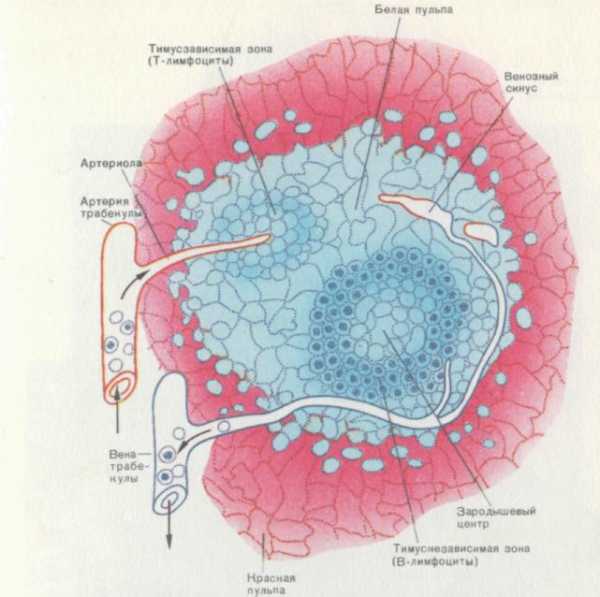

рис. 11. Участок селезенки (схема).



Селезенка относится к периферическим органам иммунной системы. Снаружи орган окружен соединительнотканной капсулой, от которой отходят поддерживающие перегородки — трабекулы. Паренхима селезенки включает белую и красную пульпы. Белая пульпа — место локализации лимфоцитов, которые собраны в отдельные элементарные гистологические структуры (мальпигиевы тельца). Красная пульпа состоит из ретикулокапиллярных петель, пространство между которыми заполнено свободными клеточными элементами. Среди этих клеток большинство пред­ставлено эритроцитами, что и определяет цвет пульпы. Четких границ между белой и красной пульпой нет, и переход клеточного состава из одной области в другую происходит постепенно. Белая пульпа заселяется Т- и В-лимфоцитами, мигрирующими из центральных органов иммунной системы. Они распределяются по двум зонам: тимусзависимой, где скапливаются Т-лимфоциты вокруг пронизывающих пульпу артериол, и тимуснезависимой — места накопления В-Лимфоцитов. В этой зоне хорошо различимы фолликулы с центрами размножения, которые образуются в ответ на антигенный стимул.





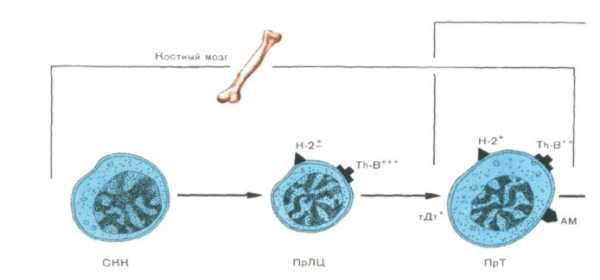

Рис. 12. Этапы антигеннезависимой дифференцировки Т-клеток.





На первом этапе из полипотентной стволовой кроветворной клетки (СКК) костного мозга, обеспечивающей миело- и лимфопоэз, образуется общий для Т- и В-лимфоцитов предшественник (ПрЛЦ). Такой коммитированный в сторону лимфопоэза предшественник становится обладателем антигенов Н-2 и антигена Тh-В. Предполагается, что этот антиген является стадиоспеци-фическим маркером ПрЛЦ. Его количество снижается по мере созревания лимфоцитов, вышедших на Т-клеточный путь развития. Ближайшим потомком ПрЛЦ является протимоцит. Маркером данного клеточного типа служит терминальная дезокеинуклеотидилтрансфераза (тДт), выявленная только у кортикальных тимоцитов. Другой отличительный маркер ПрТ — один из антигенов мозга (Ам). ПрТ локализуются в костном мозге, а также непосредственно под капсулой вилочковой железы, где их содержание приближается к 5%.

Под влиянием гормонов вилочковой железы, секретируемых эпителиальными клетками, и монокинов, выделяемых тимоцитарными макрофагами, происходит созревание ПрТ до кортикальных тимоцитов (КТЦ). КТЦ становятся обладателями хорошо выраженного спе­цифического антигена Т-клеток Тhу-1, а также дифференцировочных антигенов Lу1,1, 2, 3. Активность тДт снижается по сравнению с таковой в клетках предшествующей стадии дифференцировки (ПрТ).. Прямые потомки кортикальных клеток — медуллярные тимоциты (МТЦ), располагающиеся в мозговом веществе вилочковой железы и мигрирующие в периферические лимфоидные органы. МТЦ характеризуются большими размерами по сравнению с КТЦ, лучшей выраженностью антигенов Н-2, отсутствием маркера.. Ранние этапы дифференцировки в костном мозге и направляющей по Т-клеточному пути развития дифференцировки в вилочковой железе завершаются на периферии (селезенка, лимфатические узлы) образованием функционально зрелых субпопуляций Т-клеток: Т-киллеров, Т-супрессоров и Т-хелперов.



Рис. 13. Этапы антигеннезависимой дифференцировки В-клеток.









На первых этапах дифференцировки на территории костного мозга взрослых мышей от общего прекурсора для Т- и В-лимфоцитов (ПрЛЦ) формируется родоначальная форма для В-клеточного пути развития, или предшественник В-клеток первого типа (ПрВ1). В данном клеточном типе происходит активация гена для тяжелой цепи IgМ. Продукт этого гена представлен только в цитоплазме и отсутствует на клеточной поверхности. Количество Тh-В-антигена снижено по сравнению с количеством на ПрЛЦ.



На следующем этапе раннего периода развития образуется предшественник В-клеток 2-го типа (ПрВ2). Основным признаком клеток этого типа является наличие в цитоплазме мономерных молекул IgМ и их отсутствие на клеточной поверхности. Уровень Тh-В-антигена прогрессивно снижается. Первые наиболее ранние этапы дифференцировки генерализуют процесс развития по В- клеточному пути.



Незрелая В-клетка (НВ) представлена как в костном мозге, так и на периферии, главным образом в селезенке, хотя небольшое их количество имеется и в лимфатических узлах. Для данного этапа дифференцировки характерны появление маркера В-клеток — МВLА, наличие поверхностных иммуноглобулинов двух классов — IgМ и IgD, отсутствие маркеров зрелых В-клеток. НВ способны к распознаванию антигена. Однако их контакт с антигенами не приводит к трансформации в антителопродуценты.



В2-клетки являются непосредственными предшественниками антителопро-дуцирующих клеток, формирующихся после контакта В2-клеток с антигеном.

Рис. 14. Этапы созревания тканевого макрофага от прекурсора костного мозга.





Первые этапы дифференцировки происходят в костном мозге, где определяется линия развития в направлении макрофагального ростка. В крови основной представитель данной линии развития — моноцит. При его проникновении в паренхиму органов осуществляются завершающие этапы дифференцировки, которые приводят к формированию зрелого не всту­пающего в пролиферацию тканевого макрофага.


Похожие статьи:

poznayka.org
