Общее устройство двигателя трактора Т-25

Общее устройство двигателя трактора Т-25

С левой стороны (рис. 35), по ходу трактора Т-25, на дизеле рас­положены: топливная аппаратура, впускная и выпускная трубы, глушитель-искрогаситель, маслозаливная горловина, средний дефлектор (направляющий щиток) и свеча подогрева всасываю­щего воздуха.
С правой стороны (рис. 36) размещены механизм привода декомпрессора, пусковой стартер, форсунки и легкосъемный ко­жух вентилятора, пробка спускного отверстия поддона карте­ра, редукционный клапан, распределительный кожух вентиля­тора.
В передней части двигателя (рис. 37). находится осевой вен­тилятор со встроенным генератором, направляющий аппарат которого закреплен на двигателе ленточным хомутом, счетчик мото-часов, полнопоточная реактивная центрифуга (масляный фильтр), щуп-масломер, шкив привода вентилятора и генерато­ра с метками «ВМТ», «НМТ» и «Т» для установки поршня пер­вого цилиндра в верхней мертвой точке и установки угла на­чала подачи топлива насосом.


На задней стороне двигателя трактора Т-25, непосредственно к картеру, прикреплен кожух маховика (рис. 38 и 39).
На верхней плоскости картера расположены оребренные ци­линдры с головками из алюминиевого сплава. Своими обрабо­танными поверхностями цилиндры вставлены в отверстия кар­тера и крепятся к нему вместе с головками анкерными шпиль­ками, ввернутыми в верхнюю плоскость картера.

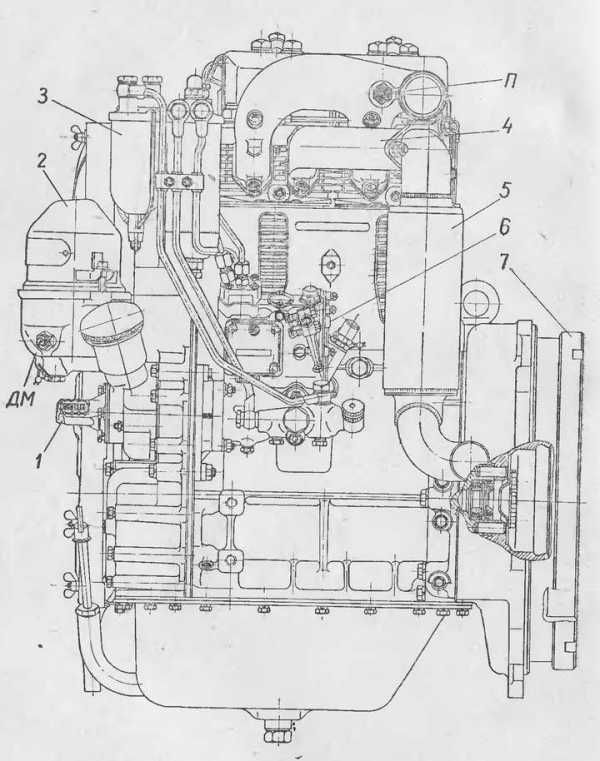

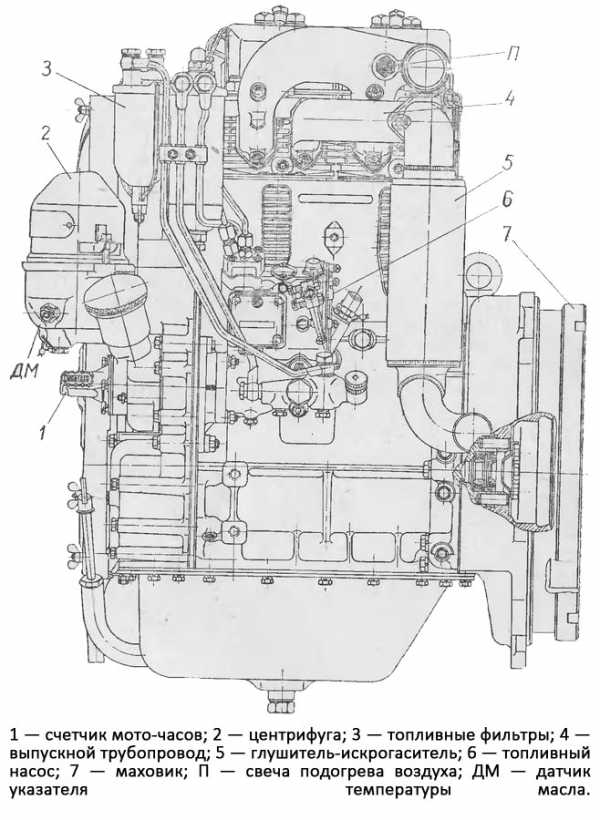

Рис. 35. Двигатель Д-21 (вид слева):
1 — счетчик мото-часов; 2 — центрифуга; 3 — топливные фильтры; 4 — выпуск­ной трубопровод; 5 — глушитель-искрогаситель; 6 — топливный насос; 7 — ма­ховик; П — свеча подогрева воздуха; ДМ — датчик указателя температуры масла.

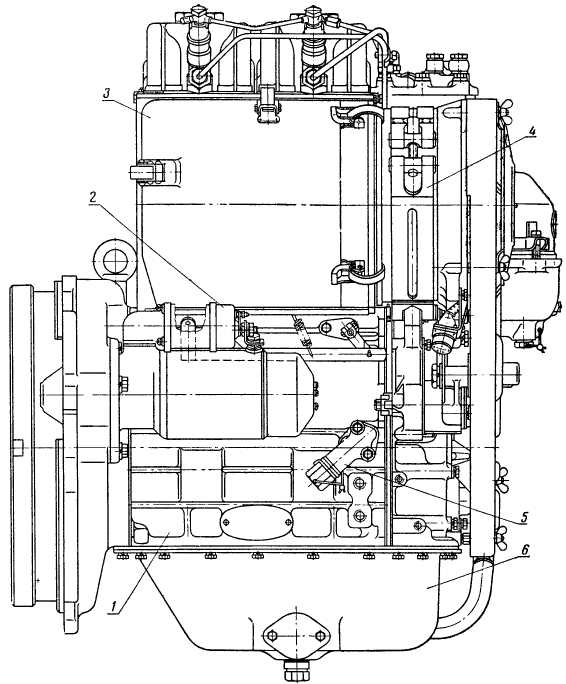

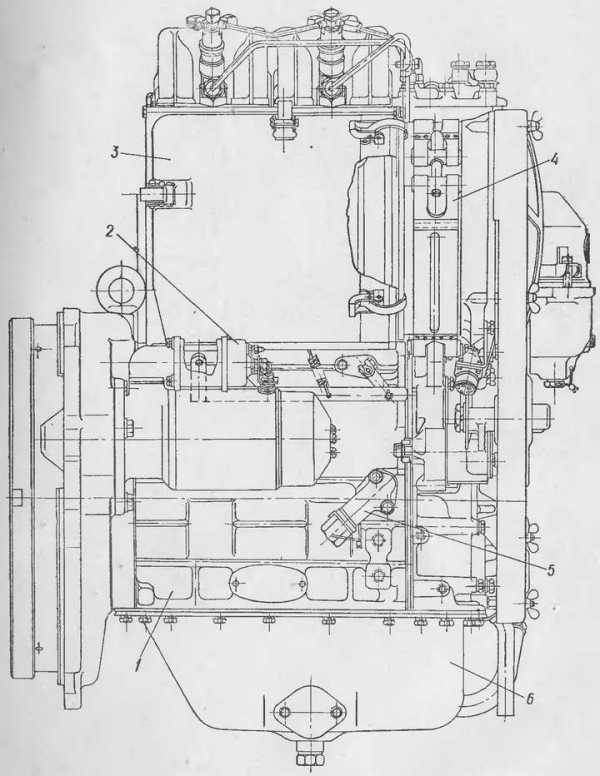

Рис. 36. Двигатель Д-21 (вид справа):
1 — картер двигателя; 2 — стартер; 3 — кожух вентилятора; 4 — хомут креп­ления вентилятора; 5 — редукционный клапан; 6 — поддон картера.

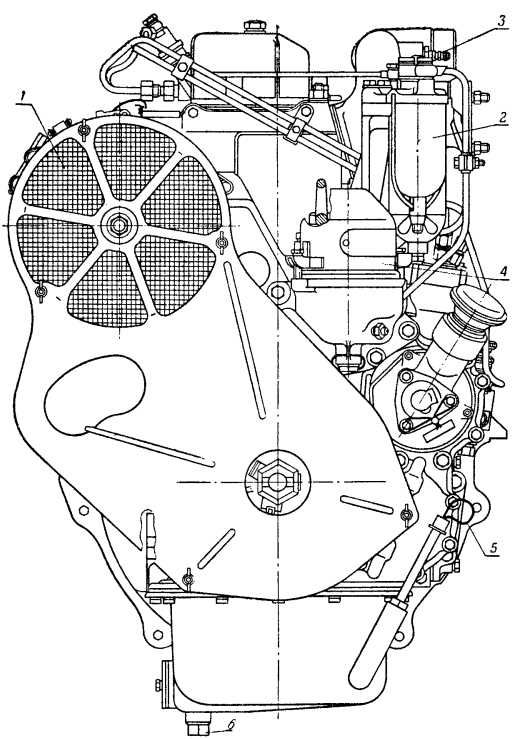

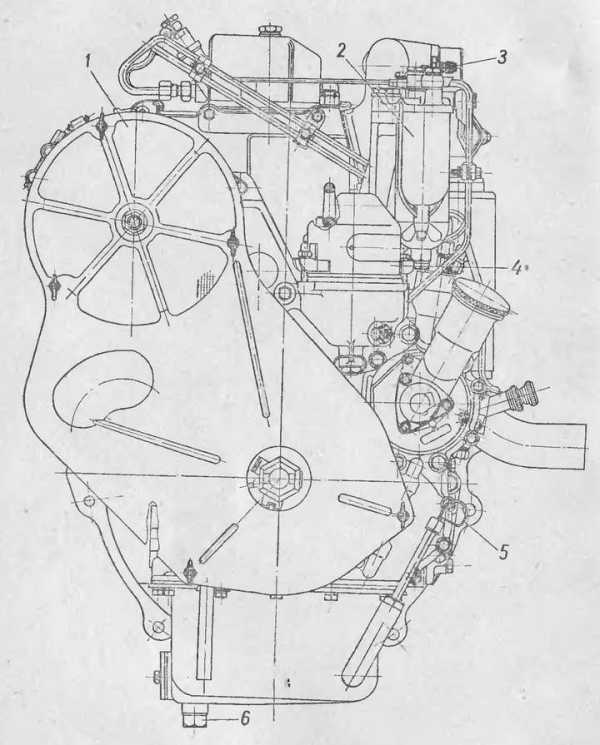

Рис. 37. Двигатель Д-21 (вид спереди):
1 — вентилятор; 2 — топливный фильтр; 3 — свеча подогрева воздуха; 4 - центрифуга; 5 — щуп-масломер; 6 — пробка спускного отверстия.

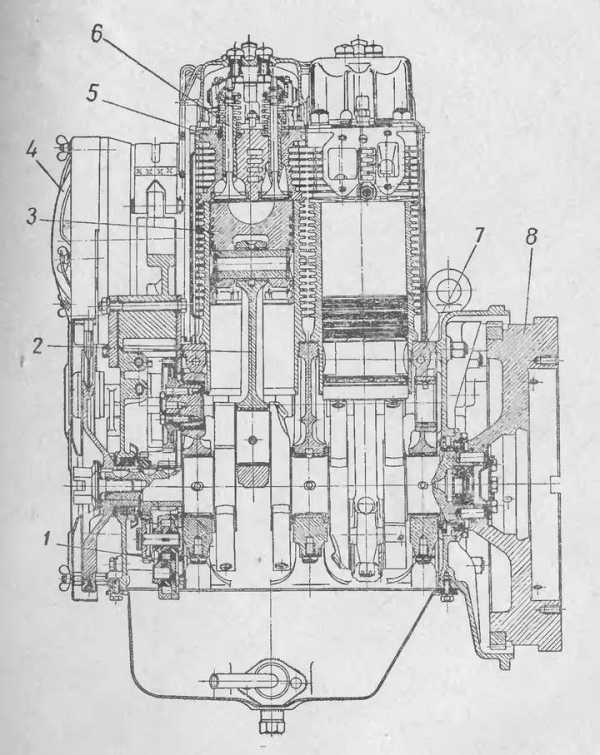

Рис. 38. Двигатель Д-21 (продольный разрез):
1 — масляный насос; 2 — шатун; 3 — поршень; 4 — вентилятор; 5 — головка цилиндра; 6 — клапан; 7 — картер; 8 — маховик.

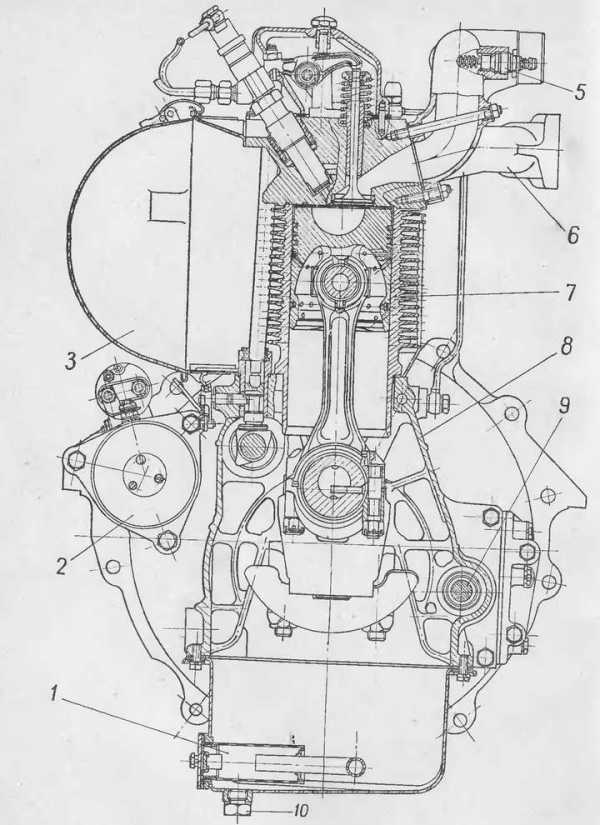

Рис. 39. Двигатель Д-21 (поперечный разрез):
1 — маслоприемник; 2 — стартер; 3 — кожух вентилятора; 4 — впускной тру­бопровод; 5 — свеча подогрева воздуха; 6 — выпускной трубопровод; 7 — ци­линдр; 8 — картер; 9 — валик уравновешивающего механизма; 10 — пробка спускного отверстия.


Для уплотнения между картером, и каждым цилиндром уста­новлена медная прокладка.
На нижней плоскости головки имеется цилиндрическая вы­точка, которая служит для посадки головки на обработанную поверхность цилиндра. Необходимое уплотнение между голов­кой и цилиндром достигается вдавливанием верхней плоскости цилиндра, имеющей две кольцевые выточки полукруглого сече­ния, в нижнюю плоскость головки. На головках установлены детали клапанно-распределительного механизма.
Сверху к головкам крепятся шпильками крышки клапанов, отлитые из алюминиевого сплава.

Снизу к картеру привернут болтами масляный поддон. В под­доне смонтирован сетчатый фильтр приемника масляного насоса.



Коленчатый вал трактора Т-25

Внутри картера помещаются: коленчатый вал на трех опорах, шатуны, распределительный вал, толкатели клапанов и валик уравновешивающего механизма. На переднем конце коленчато­го вала закреплен специальным болтом шкив привода вентиля­тора и генератора, а на заднем его конце при помощи штифтов и болтов прикреплен маховик. В торце вала расточено гнездо, в которое посажены шариковый подшипник и самоподжимной сальник вала главного сцепления.
От осевых перемещений коленчатый вал удерживается дву­мя парами полуколец из бронзы, установленными у второго ко­ренного подшипника. Между передним листом и алюминиевой крышкой смонтированы распределительные шестерни коленча­того и распределительного валов, промежуточные шестерни, а также шестерни привода топливного насоса, валика уравновешивающего механизма и масляного насоса. В систему охла­ждения входят: осевой вентилятор, состоящий из рабочего ко­леса с лопатками и направляющего аппарата с лопастями, рас­пределительный кожух вентилятора, система дефлекторов и оребренные поверхности головок и цилиндров. Создаваемый вентиляторам воздушный поток охлаждает стенки цилиндров и головки благодаря наличию на них литых ребер.

Регулирование теплового режима двигателя производится при помощи дроссельного диска, расположенного на выходе охлаждающего воздуха из вентилятора (методом дросселиро­вания воздушного потока на выходе).
Показателем теплового состояния двигателя является темпе­ратура масла в магистрали, которую показывает дистанционный термометр.
В систему пуска входят: электрический стартер, питаемый от аккумуляторных батарей, предпусковая подогревательная свеча накаливания, смонтированная во впускной трубе, и декомпресионный механизм.

traktor-t25.ru

Двигатель Д-21 трактора Т-25 | Спецтехника

Двигатель — дизельный, 4-тактный, бескомпрессорный, воздушного охлаждения с непосредственным впрыском топлива.

    Фильмы о ремонте двигателя Д-21
  1. Перебираем двигатель Д-21. Часть 1, Часть 2, Часть 3
  2. Замена колец Т-25
  3. Регулировка клапанов Т-25, Т-16 Владимирец
  4. Шлифовка коленвала двигателя Д-21
  5. Установка коленвала на трактор Т-25
  6. Разборка ЦПГ и притирка клапанов трактора Т-25. Часть 1, Часть 2
  7. Самый легкий и простой способ регулировки зазоров клапанов трактора Т-25, Т-40
  8. Замена коренных вкладышей не снимая двигатель трактора Т-25


Двигатель Д-21 — двухцилиндровая модель семейства дизельных двигателей воздушного охлаждения, разработанная Владимирским тракторным заводом. Двигатели этого семейства могут быть двух-, трех-, четырех- и шестицилиндровыми. У этих двигателей унифицированы детали кривошипно-шатунного механизма (поршень, шатун, поршневые кольца, шатунные и коренные вкладыши), все детали механизма газораспределения (за исключением распределительного вала), цилиндры и головки цилиндров. Общие виды двигателя Д-21 представлены на рис. 1, 2, 3, 4 и 5.

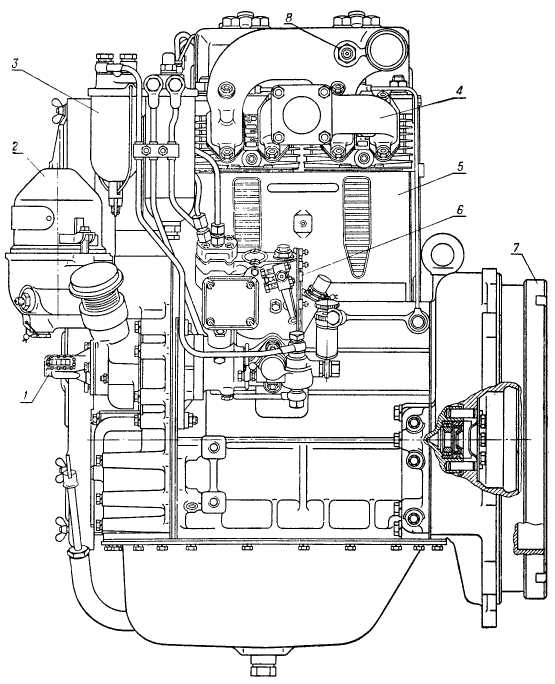

Рис. 1. Двигатель Д-21 (вид слева):

1 — счетчик моточасов; 2 — центрифуга; 3 — топливные фильтры; 4 — выпускной трубопровод; 5 — средний дефлектор; 6 — топливный насос; 7 — маховик; 8 — подогревательная свеча накаливания.

Рис. 2. Двигатель Д-21 (вид спереди):

1 — вентилятор; 2 — топливные фильтры; 3 — подогревательная свеча накаливания; 4 — центрифуга; 5 — щуп-масломер; 6 — пробка.

Рис. 3. Двигатель Д-21 (вид справа):

1 — картер двигателя; 2 — стартер; 3 — кожух вентилятора; 4 — хомут крепления вентилятора; 5 — редукционный клапан; 6 — поддон картера.

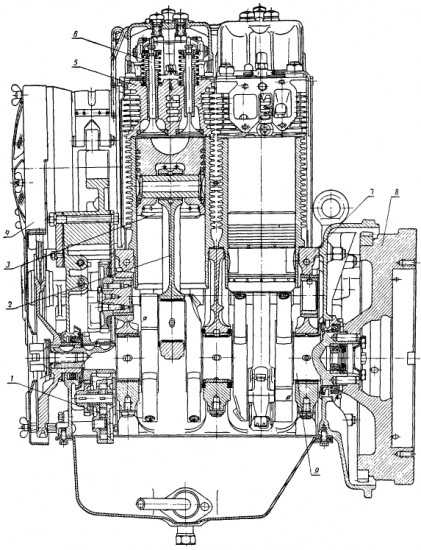

Рис, 4. Продольный разрез двигателя Д-21:

1 — масляный насос; 2 — шатун, 3 — поршень; 4 — вентилятор; 5 — головка цилиндра; 6 — клапан; 7 — картер; 8 — маховик; 9 — коленчатый вал.

Рис. 5. Поперечный разрез двигателя Д-21:

1 — маслоприемник; 2 — стартер; 3 — кожух вентилятора; 4 — впускной трубопровод; 5 — водогревательная свеча накаливания; 6 — выпускной трубопровод; 7 — цилиндр; 8 — картер; 9 — валик уравновешивающего механизма, 10 — пробка.

Двигатели Д-21 устанавливаются также на тракторные самоходные шасси Т-16М и на ряд других машин.
Все агрегаты, узлы и механизмы двигателя закреплены непосредственно на блок-картере, кожухе маховика и крышке распределительных шестерен.

Двигатель Д-21 устроен следующим образом. С левой стороны по ходу трактора (рис. 1) расположены топливная аппаратура в, впускной и выпускной 4 трубопроводы, средний дефлектор 5 и свеча подогрева 8 во всасывающем трубопроводе. На передней части двигателя (рис. 2) размещены маслозаливная горловина, осевой вентилятор 1 со встроенным генератором, направляющий аппарат которого закреплен на крышке распределения ленточным хомутом, счетчик моточасов, реактивная центрифуга 4, фильтры грубой и тонкой очистки топлива 2, щуп-масломер шкив привода вентилятора и генератора с метками ВМТ (верхняя мертвая точка), НМТ (нижняя мертвая точка) и Т (начало подачи топлива насосом).

С правой стороны находятся механизм привода декомпрессора, пусковой стартер 2 (рис. 3), форсунки и кожух 3 вентилятора. На задней стороне двигателя непосредственно к блок-картеру прикреплен кожух маховика.
Рабочий цикл дизеля Д-21 состоит из следующих тактов: впуска, сжатия, рабочего хода, выпуска.

При такте впуска поршень перемещается от верхней к нижней мертвой точке, при этом впускной клапан открыт и в цилиндр двигателя через воздухоочиститель и впускной трубопровод засасывается чистый воздух.

При такте сжатия поршень перемещается от нижней к верхней мертвой точке, впускной и выпускной клапаны закрыты. Воздух, поступивший в цилиндр, сжимается до 42 ат и температура его повышается до 650—700 В конце такта сжатия за 22—24° (по углу поворота коленчатого вала) до прихода поршня в верхнюю мертвую точку в камеру сгорания под давлением 170—175 ат впрыскивается мелкораспыленное топливо. Температура в камере сгорания достигает 1750°, а давление возрастает до 72 ат. Под действием этого давления поршень перемещается к нижней мертвой точке, и таким образом происходит рабочий ход. Клапаны при рабочем ходе закрыты.

При такте выпуска поршень снова перемещается к верхней мертвой точке и через открытый выпускной клапан выталкивает из цилиндра отработанные газы и очищает цилиндр. При дальнейшем вращении коленчатого вала все такты повторяются в той же последовательности. Порядок работы цилиндров 1—2—0—0.

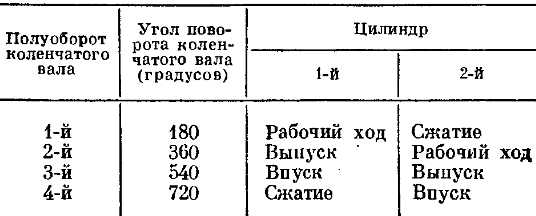

В связи с тем, что колена коленчатого вала размещены один относительно другого через 180°, рабочий ход во 2-м цилиндре всегда совершается через 180° после рабочего хода в 1-м цилиндре, т. е. в двигателе совершаются два рабочих хода кряду.

Затем этот цикл повторяется через 540°, т. е. рабочий ход в 1-м цилиндре совершается через 540° после рабочего хода во 2-м цилиндре. Это вызывает неравномерность вращения коленчатого вала двигателя, которая снижается в значительной мере с помощью маховика, вес которого специально подобран.

При работе двигателя в кривошипно-шатунном механизме возникают силы от давления газов и инерции движущихся масс кривошипно-шатунного механизма, силы трения и полезного сопротивления на валу двигателя.
Силы инерции разделяются на силы инерции масс, движущихся возвратно-поступательно, и силы инерции масс, движущихся вращательно.

Силы от давления газов в цилиндрах двигателя проявляются в виде крутящего момента на коленчатом валу двигателя и момента, опрокидывающего двигатель, который воспринимается опорами двигателя и передается на раму трактора. Опрокидывающий момент по величине равен крутящему моменту на коленчатом валу двигателя и направлен в обратную сторону.

Силы инерции масс, движущихся возвратно-поступательно, проявляются в виде двух моментов — крутящего и опрокидывающего и свободной силы, действующей вдоль оси цилиндра, которая воспринимается опорами двигателя.

Силы инерции масс, движущихся вращательно, проявляются в виде центробежной силы, постоянной по величине, направленной по радиусу кривошипа коленчатого вала и приложенной в центре шатунной шейки. Центробежные силы через коренные подшипники передаются на блок-картер и далее воспринимаются через опоры двигателя рамой трактора.

Двигатель будет уравновешенным, если при установившемся режиме его работы на опоры двигателя и через них на раму трактора воздействуют постоянные по направлению и величине усилия.

Уравновешивающий механизм при работе двигателя создает силы, равные по величине и противоположные по направлению неуравновешенным силам, что снижает их вредное воздействие.

Остов двигателя состоит из блок-картера, цилиндров, головок цилиндров, картера маховика, крышки распределительных шестерен и переднего листа. К этим основным деталям крепятся все другие узлы, агрегаты и детали двигателя.

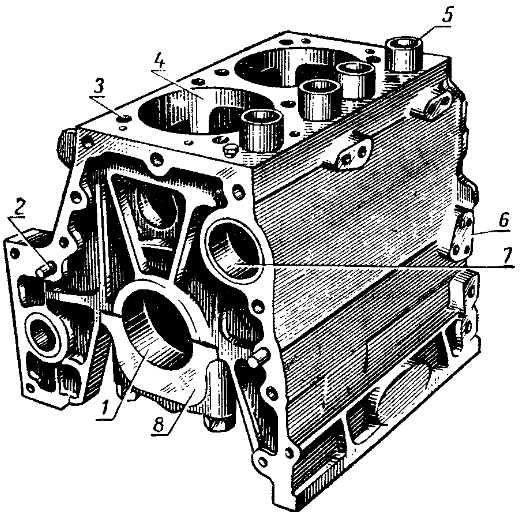

Рис. 6. Блок-картер (вид сзади):

1 — постель третьего подшипника; 2 — установочный штифт; 3 — отверстие под анкерную шпильку; 4 — отверстие под цилиндр; 5 — отверстие под толкатель; 6 — бобышка крепления редукционного клапана; 7 — задняя опора распределительного канала; 8 — крышка третьего коренного подшипника.

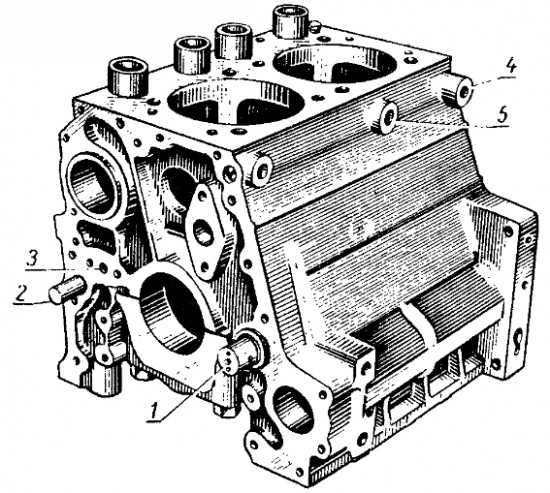

Рис. 7. Блок-картер (вид спереди):

1 — палец промежуточной шестерни; 2 — штифт; 3 — отверстие для подвода масла; 4 — отверстие для подвода масла к головкам цилиндров; 5 — отверстие под трубку масляного манометра.

Блок-картер (рис. 6 и 7) отливается из серого чугуна. Внутри картера имеются три опоры коренных подшипников коленчатого вала, две опоры подшипников распределительного вала и две опоры подшипников валика уравновешивающего механизма. На верхней плоскости блок-картера расположены два расточенных отверстия 4 для установки цилиндров, восемь резьбовых отверстий 3 для вворачивания силовых анкерных шпилек, крепящие головки цилиндров и цилиндры, и четыре отверстия 5 под запрессовку втулок толкателей.

Для предотвращения течи масла из картера между блок-картером и опорной поверхностью цилиндра ставится прокладка из медной фольги толщиной 0,3 мм. Для увеличения жесткости блок-картера его нижняя плоскость опущена на 126 мм ниже оси постелей под коренные подшипники коленчатого вала. Крышки коренных подшипников (бугели) фиксируются боковыми торцами (устанавливаются с натягом по боковым поверхностям) и каждая крышка крепится на двух шпильках с помощью гаек и замковой шайбы. Постели коренных подшипников расточены вместе с крышками, поэтому замена крышек на новые или перестановка их недопустимы. На каждой крышке нанесен порядковый номер, начиная от передней плоскости картера.

Крышки коренных подшипников устанавливаются в блок-картере при сборке двигателя таким образом, чтобы паз под ус вкладыша был обращен к правой стороне двигателя. Для удобства демонтажа каждая крышка имеет резьбовое отверстие M10, в которое вворачивается специальный съемник или болт.

Подшипниками распределительного вала служат втулки из антифрикционного чугуна, запрессованные в расточки блок-картера, каждая втулка имеет отверстие для подвода смазки к шейкам распределительного вала. Передняя втулка снабжена буртиком, в который упирается торец шестерни распределительного вала.

Подшипниками валика уравновешивающего механизма служат бронзовые втулки, которые имеют канавки по наружной поверхности и отверстия для подвода смазки к шейкам валика. На передней стенке (рис. 7) выполнены канал для подвода масла от первого коренного подшипника коленчатого вала к передней шейке распределительного вала, канал подвода масла к отверстию под палец промежуточной шестерни распределения, а от него — к пальцу 1 промежуточной шестерни привода валика уравновешивающего механизма и далее к переднему подшипнику валика уравновешивающего механизма и к шестерне привода топливного насоса. Отверстие 3 на фрезерованной площадке служит для подвода масла от масляного насоса в магистраль двигателя.

На той же стенке сделаны гладкие отверстия под установочные штифты 2, фиксирующие передний лист, и резьбовые отверстия кропления переднего листа.

На задней стенке размещены капали подвода масла от третьего коренного подшипника к задним подшипникам распределительного вала и валика уравновешивающего механизма и канал, выходящий па левую стенку блока в верхней задней части, для подсоединения трубки подвода масла к головкам цилиндров.

Здесь также предусмотрены два отверстия для запрессовки установочных штифтов 2, фиксирующих положение картера маховика относительно блок-картера.

На правой стенке блока внизу, в середине, имеется овальная фрезерованная бобышка для установки фирменной таблички, на которой указаны модель двигателя, его номер, год выпуска, мощность и число оборотов; в нижней части — фрезерованная плоскость для крепления передней опоры двигателя, а выше нее — бобышка 6 крепления редукционного клапана; в верхней части — две фрезерованные бобышки для крепления валиков декомпрессора.

На левой стенке внизу в передней части обработана плоскость для крепления передней опоры двигателя. В верхней задней части выполнено отверстие 4, от которого по трубке подводится масло к головкам цилиндров, и в середине вверху — резьбовое отверстие 5 М12 для присоединения трубки, связывающей масляную магистраль с манометром.

К нижней плоскости блок-картера крепится масляный картер.

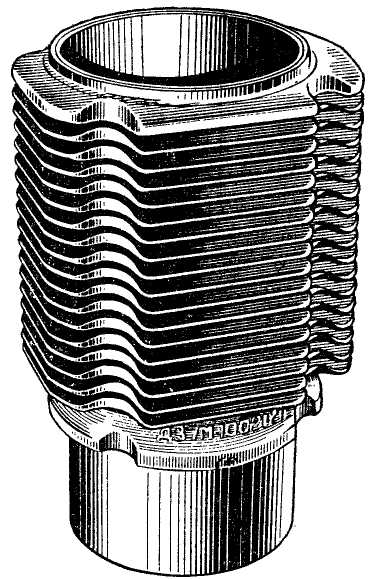

Рис. 8. Цилиндр

Цилиндр (рис. 8) отливается из специального чугуна. На наружной поверхности цилиндра предусмотрены тонкостенные ребра охлаждения. По всей высоте цилиндра имеется 18 ребер. Расстояние между ребрами (шаг) 8 мм, толщина ребра у вершины 1,5 мм (у верхнего ребра 5 м, у нижнего 3 мм).

Для более равномерного охлаждения цилиндра высота ребер по окружности выполнена неодинаковой. Со стороны вентилятора ребра имеют меньшую высоту, а на противоположной стороне большую, так как здесь ребра обдуваются уже прогретым воздухом. Впереди и сзади (относительно двигателя) высота ребер уменьшена для сокращения длины двигателя. В углах цилиндра по вертикали ребер нет, а сделаны вырезы для размещения анкерных шпилек.

В нижней части цилиндра расположен опорный фланец. Поверхность ниже фланца обработана для установки цилиндра в расточку блок-картера.

Для повышения жесткости цилиндра и уменьшения концентрации напряжений переход от оребрений стенки цилиндра к опорному фланцу плавный — радиус 18 мм. Под фланец при установке в блок ставится прокладка из медной фольги толщиной 0,3 мм. Верхний торец цилиндра имеет две лабиринтные кольцевые канавки для улучшения уплотнения в стыке с головкой цилиндров.

Внутренняя поверхность цилиндра (зеркало) закалке не подвергается, так как цилиндр изготовлен из специального чугуна, обладающего высокой износостойкостью. Зеркало цилиндра обработано с высокой степенью точности и чистоты.

По внутреннему диаметру цилиндры разбиты на три размерные группы:

Обозначение размерной группы цилиндра выбито на обработанной наружной поверхности в нижней части цилиндра.

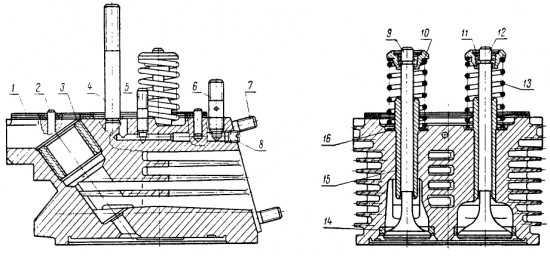

Рис. 9. Головка цилиндра:

1 — прокладка крышки клапанов; 2 — штифт; 3 — резьбовая вставка; 4 — шпилька стойки коромысел; 5 — шпилька малая стайки коромысел; 6 к 7 — шпильки; 8 — резьбовая пробка; 9 — выпускной клапан; 10 — тарелка пружины клапана; 11 — сухарь клапана; 12 — впускной клапан; 13 — пружина клапана; 14 — седло клапана; 15 — втулка клапана; 16 — опорная шайба пружины клапана.

Головка цилиндра (рис. 9) отлита из алюминиевого сплава АЛ-10В. Отливка термически обрабатывается. Головки отдельных цилиндров взаимозаменяемы. Для лучшего охлаждения головка имеет ребра внутри и снаружи. По высоте головки снаружи расположено 11 ребер. Расстояние между ребрами 6 мм у толщина ребра у вершины 2 мм. Для лучшего отвода тепла и большей жесткости головки нижняя стенка (плита) имеет толщину от 19 до 23 мм.

В средней части головки между всасывающим и выпускным отверстиями выполнен сквозной канал с вертикальным ребром, соединяющим нижнюю и верхнюю плиты для улучшения охлаждения перемычки между клапанами и форсунки. Со стороны верхней плиты в головку запрессованы направляющие втулки 15 клапанов, два штифта 2 для фиксации крышки клапанов, а также сделаны три резьбовых отверстия (два M10 и одно М8), в которые с натягом ввернуты шпильки 4 к5 крепления стойки оси коромысел. Со стороны нижней плиты в головку запрессованы седла 14 клапанов из жаростойкого специального легированного чугуна высокой твердости. На нижней плите предусмотрен уплотняющий поясок, обеспечивающий герметичное соединение газового стыка между цилиндром и головкой и сделана расточка глубиной 3 мм для центрирования головки на цилиндре.
Для установки и крепления форсунки в головку ввернута и раскернена стальная резьбовая вставка 3. Стык форсунки с головкой уплотняется медной прокладкой, надеваемой на корпус распылителя.

Впускной и выпускной каналы выходят на левую сторону головки и заканчиваются фланцами с ввернутыми шпильками 7 для крепления впускного и выпускного трубопроводов. Для крепления головки цилиндров выполнены четыре отверстия под анкерные шпильки. Смазка к клапанному механизму подводится через резьбовое отверстие, в которое вворачивается штуцер, соединенный с трубкой подвода смазки от блока.
В верхней плите головки есть два отверстия, в которые устанавливаются резиновые уплотнительные кольца с кожухами штанг толкателей. Торец кожуха штанги не должен выступать выше торца уплотнительного резинового кольца. На боковых поверхностях головки в верхней плите выполнены по два резьбовых отверстия для крепления переднего и заднего дефлекторов.

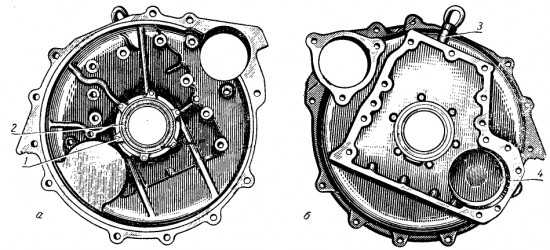

Рис. 10. Картер маховика:

а — вид со стороны подсоединения двигателя к трансмиссии; б — вид со стороны подсоединения к картеру двигателя; 1 — корпус заднего каркасного сальника; 2 — задний сальник; 3 — рым-болт; 4 — гнездо для размещения заднего груза уравновешивающего механизма.

Картер маховика (рис. 10) предназначен для крепления двигателя к трактору, ограждения маховика, установки стартера. Отлит он из чугуна. В центре картера маховика имеется расточка для размещения заднего конца коленчатого вала двигателя. В этой расточке установлен корпус 1 заднего каркасного сальника 2, прикрепленный шестью болтами к картеру маховика. На верхней плоскости картера расположено резьбовое отверстие М12 для рым-болта 3. Снизу имеется фрезерованная плоскость под заднюю полку масляного картера. Картер маховика крепится к блок-картеру восемью шпильками с гайками и двумя болтами. В левой нижней части предусмотрено гнездо 4 для заднего груза уравновешивающего механизма.
Справа и слева на картере маховика сделаны лапы для установки двигателя на раме трактора при монтаже, используемые также при транспортировке двигателя. Передний лист и крышка распределительных шестерен. Передний лист отштампован из стали.

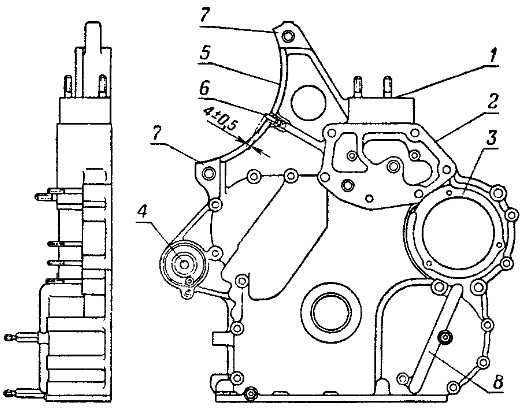

Рис. 11. Крышка распределительных шестерен:

1 — плоскость для кронштейна топливного фильтра; 2 — плоскость для корпуса масляного фильтра; 3 — фланец для маслозаливной горловины; 4 — отверстие под ось корпуса натяжного механизма; 5 — поверхность под вентилятор; 6 — установочный штифт; 7 — ухо; 8 — трубка для подвода масла.

Передняя и задняя его плоскости отшлифованы, Крышка распределительных шестерен (рис. 11) отлита из алюминиевого сплава. Передний лист и крышка крепятся к передней стенке блок-картера болтами. Между блок-картером и передним листом и крышкой устанавливаются паронитовые прокладки. Передний лист и крышка центрируются по двум установочным штифтам, запрессованным в переднюю стенку блок-картера. Это обеспечивает правильное зацепление шестерен привода масляного насоса. С левой стороны к задней плоскости переднего листа присоединен топливный насос, фланец которого входит в точно обработанное отверстие переднего листа. В переднем листе сделаны отверстия под штифты для крепления масляного насоса и отверстие для переднего конца коленчатого вала. В крышке устанавливается каркасный сальник, через который проходит передний конец коленчатого вала. В левой верхней части крышки распределительных шестерен отфрезерована плоскость 2 под масляный фильтр (центрифугу), который крепится пятью болтами и одной шпилькой с гайкой. На верхнем левом торце крышки обработана плоскость 1 для крепления кронштейна топливного фильтра. В середине с левой стороны обработан фланец 3 для установки маслозаливной горловины со счетчиком моточасов. В отверстие этого фланца входит фланец топливного насоса. В средней части крышки справа предусмотрено отверстие 4 диаметром 15 мм под ось корпуса натяжного механизма ремня вентилятора. В верхней части справа по ходу трактора имеется обработанная по радиусу поверхность со штифтом 6 для вентилятора двигателя. По краям этой поверхности сделаны два уха 7 с отверстиями под пальцы хомута крепления вентилятора. В крышку распределительных шестерен залиты три медные трубки 8 подвода масла от масляного насоса к масляному фильтру и через сверление в блок-картере ко второй коренной шейке коленчатого вала. Маленькая трубка в левой нижней части крышки подает масло от передней опоры валика уравновешивающего механизма к втулке шестерни привода топливного насоса. К нижней плоскости крышки и переднего листа крепится масляный картер двигателя. [Трактор Т-25. Устройство и эксплуатация. Герасимов А.Д. и др. 1972 г.]

texnika.megapetroleum.ru

Техническая характеристика трактора Т-25

Марка

Д21 (Владимирского тракторного завода)

Тип двигателя

Внутреннего сгорания с воспламе­нением от сжатия, четырехтакт­ный

Способ смесеобразования

Непосредственный впрыск (камера в поршне)

Номинальная мощность (гарантиро­ванная), л.с.

20

Число оборотов коленчатого вала при номинальной мощности, мин

1600+1,5%

Порядок работы цилиндров

1—2—0—0

Расположение цилиндров

Вертикальное, в ряд

Диаметр цилиндра, мм

105

Ход поршня, мм

120

Степень сжатия

16,5

Удельный расход топлива при номи­нальной мощности г/э. л. с.ч.

190

Топливо

Дизельное по ГОСТ 305 — 62 или ГОСТ 4749 — 49

Топливный насос

Одноплунжерный НД 21/2

Регулятор

Центробежный всережимный c кор­ректором подачи топлива

Форсунка

Закрытого типа, с многодырчатым распылителем, бесштифтовая (6Т2 — 20C1 — 1Г)

Давление начала впрыска топлива, кг/см2

170+5

Угол начала подачи топлива (по ме­ниску) в градусах

22—24 до ВМТ

Топливный фильтр

Грубой очистки сетчатый с отстой­ником. Тонкой очистки — один сменный элемент из фильтроваль­ной бумаги (марки БФДТ) или из банко-брошной пряжи

Система смазки

Комбинированная: под давлением от масляного насоса и разбрызгива­нием

Сорт моторного масла:



а) основные масла

Дизельное МЮВ по ТУ 38-1-210-68 или Дп-11 (МЮВ) с присадкой ИХП (1-серии) по МРТУ 38-1-257-67 летом; ДС-8 (М8В) по ГОСТ 8581-63 зимой

б) заменители

а) Дизельное масло по ГОСТ 8581 — 63, летом — Дс-11 (МЮБ) с 6% присадки ВНИИ НП-360; зимой — Дс-8 (М8Б) с 6% при­садки ВНИИ НП-360 плюс 1% АзНИИ — ЦИАТИМ — 1

б) Дизельное масло по МРТУ—38—1—234 — 66 с 6% присадки БФК, летом — Дп-11, зимой — Дп-8

Масляный фильтр

Полнопоточная реактивная центри­фуга

Давление масла в масляной маги­страли при номинальных оборотах двигателя (на прогретом двигате­ле), кг/'см2

1,5—3,5 (при минимальных оборо­тах холостого хода — не ме­нее 0,8)

Охлаждение

Воздушное, принудительное

Вентилятор

Осевой, смонтированный на одном валу с генератором, с направляю­щим аппаратом на входе охлаж­дающего воздуха в вентилятор, с ременным приводом от колен­чатого вала

Регулирование теплового режима двигателя

Принудительное, сезонное при по­мощи дроссельного диска, уста­навливаемого на выходе охлаж­дающего воздуха из вентилятора

Пуск двигателя

Электростартером с места водителя

traktor-t25.ru

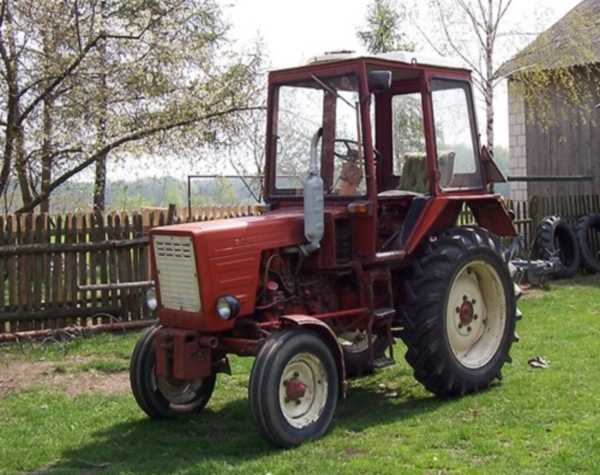

Трактор Т-25 - железный помощник на вашем огороде

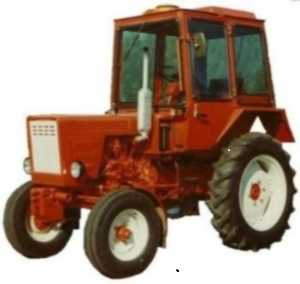

Трактор Т-25 — это трактор на колесном ходу, выпускавшийся в нескольких модификациях. Предназначался трактор для междурядной обработки пропашных культур и для транспортных работ.

ПоказатьСкрыть

Знаете ли вы? Трактор выпускается и в настоящее время.

История производства "Владимирца"

История трактора Т-25 "Владимирец"началась еще в далеком 1966 году. Производился трактор сразу на двух предприятиях: Харьковском и Владимирском заводах. Благодаря своим техническим характеристикам трактор можно было использовать для всевозможных сельскохозяйственных работ. В период с 1966 по 1972 г. трактора изготавливались в Харькове, после чего основной завод-изготовитель Т-25 был перенесен во Владимир. Благодаря этому трактор и получил название — «Владимирец».

Технические характеристики, особенности устройства трактора

Техническое устройство трактора в целом схоже с большинством тракторов такого класса. Это подтверждается, прежде всего, его внешним видом, а также расположением основных узлов. Однако«Владимирец» обладает и только ему присущими чертами.

Например, колесные пары могут быть отрегулированы под нужную ширину колеи. Передние колеса можно переставить в интервале от 1200 до 1400 мм. Разницу между задними колесами можно изменить на 1100-1500 мм. Благодаря такой особенности строения трактор может выполнять различные задачи, вплоть до маневрирования в ограниченном пространстве. На покрышках установлены грунтозацепы, чтобы проходимость была как можно большей.

Знаете ли вы? У трактора четырехтактный двигатель Д-21А1 с двумя цилиндрами.

Трактор Т-25, мощность двигателя которого равна 25 лошадиным силам, имеет расход топлива в 223 г/кВт⋅ч, даже при условии максимальной мощности.

Важно!При нормальных оборотах у прогретого двигателя масло не должно превышать отметку в 3,5 кгс/см². Категорически запрещена продолжительная работа двигателя на холостом ходу.

Топливо подается напрямую, а для охлаждения используют воздушную систему.

Изначально трактор Т-25 выпускали с одноместной двухдверной кабиной. Чтобы обеспечить большую надежность водителю, рабочее место укрепляли с помощью каркаса безопасности. Благодаря панорамному остеклению и зеркалам заднего вида обзор у водителя был отличный. В случае всесезонной работы у трактора есть вентиляция и система отопления.

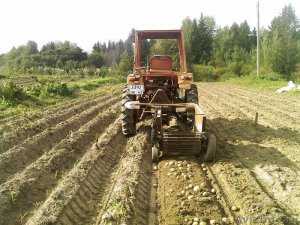

Чем может помочь трактор, возможности Т-25 на вашем участке

Трактор «Владимирец» относят к 0,6 тяговому классу. Относительно слабая мощность никак не мешает выполнять достаточно обширный спектр работ. Исходя из навесного оборудования, трактор можно использовать:

  • при подготовке полей к уборке урожая или посевной;
  • для проведения строительных и дорожных работ;
  • для выполнения работы в теплице, саду и на винограднике;
  • работая с кормораздатчиками, трактор можно использовать как тяговый привод;
  • для обеспечения погрузочно-разгрузочных работ и перевозки грузов.

Знаете ли вы? Ввиду относительно невысокой стоимости, хорошей проходимости и маневренности, агрегат по праву считается самым популярным среди фермерских хозяйств.

Как завести двигатель трактора

Трактор Т- 25 и его технические характеристики позволяют эксплуатировать его в различных условиях. Трактор заводится в зимнее и летнее время немного по-разному.

Для того чтобы завести двигатель в летнее время, нужно:

  1. Убедиться в нейтральном положении рычага переключения передач.
  2. Перевести рычаг управления подачи топлива в режим полной подачи.
  3. Выключить рычаг декомпрессионного механизма.
  4. Провернуть стартер на 90°и включить двигатель.
  5. Прокурить двигатель с помощью стартера 5 секунд и выключить декомпрессию. Выключите стартер после того, как двигатель начнет набирать обороты.
  6. Проверьте исправность работы двигателя на высоких и средних оборотах в течение нескольких минут.

Важно! Не нагружайте двигатель, пока он не прогреется до 40°.

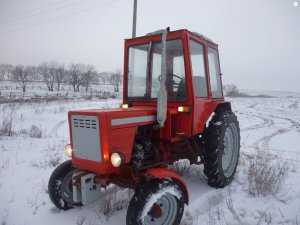

Запуск двигателя в зимнюю пору

В зимнее время для более легкого запуска двигателя используют свечу для подогрева воздуха. Она находится во всасывающем коллекторе. Перед тем, как запустить двигатель, нужно включить свечу подогрева. Для этого поверните ключ зажигания на 45º по часовой стрелке и придержите 30-40 с (спираль на панели приборов станет красной). Затем включите стартер поворотом ключа еще на 45º. Стартер не должен работать более 15 с. Если двигатель не запустился - повторите действие через пару минут. Для запуска прогретого двигателя не нужна свеча подогрева и включенный декомпрессор. Настоятельно не рекомендуется заводить «Владимирец» при помощи буксировки, это может причинить ущерб трактору, например, сломать топливный насос.

Аналоги Т-25 на рынке сельхозтехники

Т-25 является на100% универсальным трактором, но, как и у каждого автомобиля, у него есть свои аналоги. К ним можно отнести трактор Т-30Ф8, который имеет привод на четыре колеса и улучшенный двигатель с рулевым управлением. Универсально-пропашной ТЗО-69, используемый в сельскохозяйственных работах тоже считают аналогом «Владимирца». Основные аналоги родом из Китая. К ним можно отнести такие модели мини-тракторов как FT-254 и FT-254, Fengshou FS 240.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

Вы можете посоветовать статью своим друзьям!

Вы можете посоветовать статью своим друзьям!

Да

Нет

32 раза уже
помогла


agronomu.com

Двигатель трактора Т-25 устройство схема и базовый ремонт

Один из главных агрегатов машинного механизма является его двигатель. Если сравнить с человеческим организмом, то орган который бы ему соответствовал это сердце. Поэтому данный вопрос очень важен и любому пользователю трактора Т-25 нужно знать все технические особенности данного механизма.

Двигатель для трактора Т-25

Прежде всего заметим, что двигатель (мотор) – специальное устройство, функция которого преобразовать энергию в механическую. На «Владимирце» 25-й серии ставят бескомпрессорный дизельный двигатель внутреннего сгорания Д-21.
В нем осуществлён непосредственный впрыск топлива и воздушная система охлаждения. Количество рабочих цилиндров – два.
Все основные механизмы и узлы ставят на сам блок картера и крышку распределительных зубчатых колес.

Схема двигателя трактора Т-25

Для начала приведём схему левой стороны (по ходу движения трактора) двигателя и дадим краткое её описание.

Тут все просто: размещение топливной системы, среднего дефлектора, выпускных и впускных трубопроводов, а также свеч подогрева всасывающего трубопровода. В лобовой части находится вентилятор оси с генератором, и горловина для залития масла, там же расположен и счетчик моточасов и щуп для замера уровня масла.

Теперь давайте рассмотрим схему правой стороны.

Конструкция правой стороны немного проще, тут всего лишь размещен стартер, привод декомпрессора, рампа форсунок и кожух вентилятора.

Принцип работы

Рабочий цикл состоит из четырех стандартных тактов: впуск (подача) топлива, сжатие, выполнение рабочего хода и выпуск отработанного. Блок-картер – основа двигателя, он изготовлен из сплавов серого чугуна.

Внутри блока применяют специальные опоры и отверстия для монтажа шатунного механизма и системы газораспределения и собственно сам блок головок цилиндров. Максимальная мощность Д-21 составляет 25 лошадиных сил.

Сначала дизельное топливо очищается с помощью специального фильтра грубой очистки, затем проходит через систему фильтрации со сменными бумажными фильтрами и подаётся в цилиндр. Вместе с топливом подается и воздух, который проходит через четырехступенчатый воздухоочиститель.

В двигателя для трактора т-25 используется комбинированная система смазки деталей: разбрызгивание и под давлением. Насос она основе зубчатых колес от коленвала, создает давление в магистрали маслопроводов. Очищение, которого происходит благодаря полно поточной центрифуге.

Для дополнительного уплотнения между картером и каждым цилиндром используется специальная медная прокладка.

На нижней плоскости головки имеется выточка в форме цилиндра, которая служит для её посадки на обработанную поверхность цилиндра. Сверху головок крепятся крышки клапанов с помощью шпилек отлитых из алюминиевого сплава.

Возможная проблема с вибрацией

Если у Вас возникла проблема с дополнительной вибрацией, то проблема скорее всего в механизме уравновешивания. Он состоит из специального валика с противовесами.
И служит для уравновешивания двигателя и регулирования его противовеса.

agromania.com.ua

двигатель, коробка передач, тюнинг, шины

Трактор Т-25 и модели, созданные на его основе, – это компактные колесные мини-трактора, выпускаемые с середины 1960-х и до настоящего времени. Используются для сельскохозяйственной обработки личных, подсобных и фермерских участков, а также для транспортировки грузов в тележке-прицепе. Имеют стандартный для колесного трактора общий вид, с расположением двигателя впереди водителя и уменьшенными передними колесами.

Сфера применения трактора

Трактор марки Т-25 сложно назвать моделью нового образца, так как  начал производиться около 50-ти лет назад на разных заводах бывшего Советского Союза: с 1966-го до 1973-го года — на Харьковском тракторном заводе, с 1972-го – на моторно-тракторном заводе г.Владимира. «Владимирец-Т25» выпускается и сейчас. Он очень популярен у частных хозяйственников и фермеров как легкий, обладающий отличной проходимостью и неплохой мощностью огородно-полевой помощник.

Мини-трактор типа Т-25 предназначается для посадки и посева различных культур, для ухода за ними и для многих других подсобно-хозяйственных работ:

  • Пахоты и культивации,
  • Работы в садах, виноградниках и теплицах,
  • Заготовки сена для скота,
  • Уборки урожая,
  • Коммунальных нужд,
  • Мелких погрузочно-транспортировочных работ,
  • В дорожном строительстве,
  • В качестве привода к стационарным аппаратам.

Особенности

Особенности, характеризующие трактора модельной линейки Т-25, следующие:

  1. Переднее расположение двигателя,
  2. Наличие застекленной отапливаемой кабины с 2-мя дверцами,
  3. Передние колёсные направляющие уменьшены,
  4. Привод идет только на задние колеса,
  5. Двигатель имеет воздушное охлаждение.
К этому мини-трактору можно подсоединять практически любое необходимое для работы навесное оборудование.

Технические характеристики мини-трактора Т 25

Количественные характеристики основных свойств трактора Т-25 отражены в таблице:



Параметр Ед.измерения Величина
ширина (по колее) мм 1100-1500
длина мм 3110
высота мм 2500
вес кг 2020
тяговый класс 0,6
мощность двигателя л.с. 25
максимально возможная скорость км/ч 30,28
расход горючего г/кВт*ч 223



Устройство

Устройство Т-25, сохраняя стандартную компоновку основных зон, имеет свою оригинальную структуру:

  1. Остов трактора образован из следующих элементов:
    • Полурамы,
    • Заднего моста,
    • Муфты сцепления,
    • Коробки передач.
  2. Колёса имеют возможность регуляции нужной ширины колеи для различных видов работ, которая составляет 120-140 см для передних и 110-150 см для задних колёс. Кроме того, шины на них выпускаются многими отечественными производителями, что делает из доступными на рынке.
  3. Кабина, прикрепленная к остову, имеет большую площадь остекления, что дает оператору наиболее широкий обзор. Здесь же расположен весь блок управления машиной.
  4. Управление трактором – механическое рулевое,
  5. Тормоза, установленные на задние колеса, — ленточные плавающего типа. Они управляются двумя ножными педалями, для каждого колеса отдельно с возможностью замыкания действия обоих одновременно.
    Электрооборудование Т-25 поддерживает работу при напряжении 12 В, для запуска двигателя установлен электрический стартер.
  6. КПП трактора т 25 имеет удвоитель и реверс. Благодаря этому трактор имеет 8 передач вперед и 6 — назад. Следует отметить и то, что диференциал, главная передача и сама коробка  передач техники размещены в одном корпусе, который называется картер трансмиссии.
  7. Генератор находится в закрытом корпусе, который находится внутри вентилятора мотора. Представляет собой одноименно полюсную трехфазную установку с электромагнитным возбуждением и выпрямителем.
  8. Гидравлическая система, поддерживающая работу навесного оборудования, включает шестеренчатый насос, жидкостью для которого служит дизельное масло.
  9. Есть возможность установки тормозного цилиндра для полуприцепа и приводного шкива для работы трактора в качестве привода различного оборудования – зернодробилок, сварочных аппаратов, мотопил и т.п.
  10. Задняя навеска трактора трехточечная и состоит из пары продольных тяг и раскосов. Грузоподъемность навесных систем мини-трактора может достигать 600 кг.

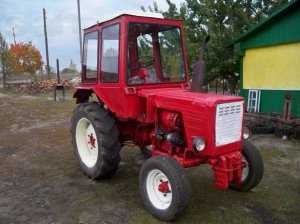

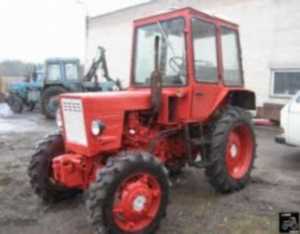

Фото мини-трактора т-25

Двигатель

Работа мини-трактора Т-25 обеспечивается четырехтактным двухцилиндровым дизельным двигателем Д-21 с очень экономным расходом топлива даже при высоких нагрузках:

  • Д-21 дает повышенное число оборотов, предусмотренное для этого двигателя, что облегчает обслуживание и ремонт машины, даже в экстренной ситуации.
  • Он достаточно мощный (25 лошадиных сил), дает возможность движения со скоростью до 30-ти км/ч.
  • Нетребователен к качеству горючего и масла.
  • Система смазки предусмотрена двойная. Одна часть поверхностей смазывается под давлением, другая – методом разбрызгивания.
  • Воздушное охлаждение дает независимость от жидкостно-охлаждающих систем.

ВНИМАНИЕ! Двигатель Д-21 работает на непосредственном впрыске горючего, из-за чего он может бояться понижений температур и требовать дополнительного прогревания в холода.

Кроме этого, такой способ подачи топлива может при работе трактора давать увеличение дыма и запаха.

Достоинства

Трактор Т-25 имеет целый ряд достоинств, причем в применении не только для работы в малых хозяйствах:

  1. Малый размер и маневренность позволяют ему работать на стройплощадках и в теплицах, а также на выполнении требующих аккуратности работ, таких как обработка междурядий.
  2. Трактор универсален в отношении числа выполнимых операций. Достаточно лишь приобрести соответствующее навесное оборудование, и он будет готов к различным видам работ.
  3. Важным преимуществом Т-25 перед другой подобной техникой является наличие фронтального погрузчика.
  4. Для ваших потребностей трактор может быстро видоизменяться, как конструктор: для него возможно изменение агротехнического просвета, ширины колеи и длины базы.
  5. Есть возможность настройки на длительную работу задним ходом.
  6. Большое удобство составляет тот факт, что поиск запчастей к этой машине не составит труда, так как к ней подходит большинство деталей от другой сельскохозяйственной техники аналогичных производителей.
  7. Т-25, обладающий сравнительно небольшой мощностью, может быть отнесен к ряду наиболее безопасных в экологическом отношении транспортных средств.

Приятной добавкой к этим качествам станет приемлемая цена трактора, существенно отличающаяся от стоимости многих других спецмашин.

Модификации

В модельной линейке Т-25 есть несколько модификаций, самые известные из которых это:

  • Т-25А (или Т-25А1) – это базовая модель, сохраняющая все свойства модельной линии. В этой машине отопление кабины работает от системы гидравлики, а сама кабина закрытая, полностью металлическая, застекленная.
  • Т-25А2 имеет только защитный тент, хотя и предусматривает возможность установки закрытой кабины.
  • Т-25А3 отличается наличием каркаса безопасности, защищающего оператора от травм при авариях. Кроме того, был произведен небольшой технический тюнинг трактора.
  • Т-25К был разработан для обработки высокорослых культур. Его можно назвать машиной «на высоких ножках», так как для него предусмотрено увеличение агротехнического просвета до 150-ти см и ширины колеи до 305-ти см.

На видео трактор т-25:

allspectech.com

Технические параметры и характеристики трактора Т-25

________________________________________________________________________

Технические параметры и характеристики трактора Т-25

Трактор Т-25 Владимирец представляет собой колесную универсальную машину класса 0,6 с полурамой, задними ведущими и передними управляемыми колесами. Реверс всех основных передач позволяет использовать при работе как передний, так и задний ход. Колею трактора и дорожный просвет можно регулировать.

Трактор Т-25 применяется в садах, на огородах и мелких полевых участках для внесения удобрений, борьбы с сорняками и вредителями, посева, посадки и уборки овощей, уборки сена, пахоты легких почв. Кроме того, трактор используют для привода стационарных машин, на легких погрузочных и
землеройных работах, на строительстве и для транспорта.

На тракторе Т25 установлен двухцилиндровый четырехтактный двигатель Д-21 воздушного охлаждения производства ВТЗ. Двигатель имеет рабочий процесс с воспламенением от сжатия и непосредственный впрыск топлива в камеру сгорания, расположенную в днище поршня.

Он запускается на дизельном топливе электрическим стартером. Для уравновешивания двигателя и устранения вибрации предусмотрен специальный механизм, представляющий собой валик с закрепленными на нем противовесами.

Расположение цилиндров вертикальное. Двигатель Д-21 трактора Т-25 Владимирец оборудован одноплунжерным насосом распределительного типа с всережимным регулятором. Форсунка бесштифтовая, закрытая с многодырчатым распылителем.

Дизельное топливо очищается в грубом фильтре-отстойнике с последующей тонкой очисткой в фильтре со сменным элементом из фильтровальной бумаги. Воздух, поступающий в двигатель, проходит трехступенчатый воздухоочиститель. Система смазки комбинированная: под давлением и разбрызгиванием.

Давление в масляной магистрали трактора Т25 создается шестеренчатым насосом, который приводится в действие от коленчатого вала. Масло очищается в полнопоточной реактивной центрифуге. Охлаждение воздушное принудительное. Вентилятор осевой, смонтирован на одном валу с генератором.

Регулирование теплового режима посезонное, при помощи съемного диска. При пуске двигателя используются подогревательная свеча накаливания и декомпрессионный механизм. Двигатель оборудован глушителем-искрогасителем.

Между двигателем и трансмиссией трактора Т25 Владимирец установлена сухая однодисковая постоянно-замкнутая муфта, управляемая педалью. Соединение вала муфты сцепления с главной передачей жесткое, разъемное.

Коробка передач с поперечными валами имеет шесть реверсируемых передач с диапазоном скоростей от 5,4 до 20,5 км/ч. Кроме того, предусмотрены две замедленные передачи со скоростями 1,66 и 2,45 км/ч. При пониженных оборотах двигателя (до 900 в минуту) трактор может перемещаться со скоростью 0,935 км/ч.

Передачи переключают двумя рычагами с кулисами. В одном корпусе с коробкой передач расположены главная передача и межколесный конический дифференциал с двумя сателлитами.

К корпусу коробки передач трактора Т-25 справа и слева крепятся рукава, в которых смонтированы тормоза. К рукавам присоединены конечные передачи, представляющие собой одноступенчатые редукторы в чугунных картерах.

Конечные передачи можно прикреплять к рукаву тормоза в различных положениях, изменяя продольную базу и дорожный просвет трактора. В задней части трактора расположен хвостовик вала отбора мощности с зависимым приводом, справа по ходу — хвостовик вала коробкипередач для приводного шкива.

Ходовая часть трактора Т-25 Владимирец состоит из переднего моста с управляемыми колесами и задних ведущих колес. На передних управляемых колесах установлены пневматические шины размером 5,5-16, задние колеса комплектуют шинами 9-32 или 10-28.

Конструкция ходовой части дает возможность изменять колею трактора в пределах 1100—1500 мм с интервалом 50 мм. Дорожный просвет может быть изменен от 308 до 515 мм при соответствующем изменении продольной базы.

Передний мост трактора Т-25 (трубчатая ось) установлен в кронштейне полурамы на оси и может перемещаться в вертикальной поперечной плоскости.

Положение рулевой колонки наклонное. Направление вращения рулевого колеса совпадает с направлением поворота трактора. Тормоза ленточные, плавающего типа, по одному на каждое заднее колесо.

Ими управляют при помощи двух педалей, установленных под правую ногу тракториста. При движении прямо педали замыкаются между собой и торможение осуществляется одновременно обоими тормозами.

Система проводки однопроводная напряжением 12 в; отрицательные зажимы источников и потребителей тока соединены с корпусом (массой). Стартер включается замком, расположенным на щитке приборов.

К контрольным приборам трактора ВТЗ Т-25 относятся: амперметр, указатель температуры масла, указатель давления масла, контрольная лампа перегрева двигателя, контрольная лампа включателя массы.

Для освещения и сигнализации трактор оборудован двумя передними и одной задней фарами. На крыльях размещены фонари габаритов, указателей поворота и освещения номерного знака.

На тракторе применена унифицированная раздельно-агрегатная гидравлическая система. Насос шестеренчатый, нерегулируемый, расположен на соединительном корпусе и приводится во вращение от маховика двигателя.

Насос включается и выключается при работающем двигателе Д-21 трактора ВТЗ Т-25 при помощи шариковой муфты и рукоятки, расположенной на корпусе привода. Направление вращения насоса против часовой стрелки, если смотреть с торца валика.

Распределитель гидросистемы золотниковый (с двумя золотниками). Золотники устанавливаются при помощи рычагов в следующие положения: «нейтральное», «подъем», «опускание» и «плавающее».

Распределитель находится слева под щитком приборов. Рабочей жидкостью гидросистемы служит дизельное масло. Очистка масла производится масляным фильтром, состоящим из десяти сетчатых элементов. Силовой цилиндр двойного действия, с гидравлическим ограничителем поршня.

Сзади трактора размещен механизм навески, который налаживается по трехточечной схеме. Трактор снабжен прицепным устройством, действующим от гидравлической системы.

Технические характеристики и рабочие параметры трактора Т-25

Габаритные размеры трактора ВТЗ Т-25, мм:

- длина с навесной системой - 2818—3028
- ширина с шинами 9—32 при колее 1100 мм - 1370
- ширина с шинами 10—28 при колее 1200 мм - 1467

Продольная база,

- основная модификация - 1775
- низкая модификация - 1423-1837
- высокая модификация - 1630

Ширина колен, мм:

- передних колес - 1200-1400
- задних колес с шинами 9—32 - 1100-1500
- задних колес с шинами 10—28 - 1200-1470

Вес заправленного трактора ВТЗ Т-25 с навесной системой и аккумуляторами, кг - 1575

Конструктивный вес, кг - 1500

Двигатель Д-21 трактора Т-25

Номинальная мощность, л.с. - 20

Крутящий момент при номинальной мощности, кг/см - 8,95

Число оборотов коленчатого вала в минуту - 1600±1,5%

Удельный расход топлива, г/э-л. сч - 190

Диаметр цилиндра, мм - 105

Ход поршня, мм - 120

Рабочий объем цилиндров, л - 2,07

Степень сжатия - 16,5

Топливный насос - Одноплунжерный НД-21/2

Форсунка - 6Т2-20С1-1Г закрытого типа бесштифтовая

Регулятор - Центробежный всережимный с корректором подачи топлива

Давление начала впрыска топлива, кг/см2 - 170+5

Угол начала подачи топлива, градусов - 22-24 до ВМТ

Система смазки - Комбинированная: под давлением от масляного насоса и разбрызгиванием

КПП и ходовая часть трактора Т-25 Владимирец

Число передач КПП:

- вперед - 8
- назад - 6

Размер шин:

- передних колес - 5,5-16
- задних колес - 9-32

Давление воздуха в шинах, кг/см2:

- передних колес - 1,5-2,0
- задних колес - 0,8-1,1

Гидравлическая навесная система трактора Т-25

Гидравлический насос НШ-10

- число оборотов в минуту - 1565
- производительность при 1565 об/мин, л/мин - 14
- максимальное рабочее давление, кг/см2 - 100

Распределитель Р75-В2А

- число золотников - 2
- давление открытия предохранительного клапана, кг/см2 - 130

Силовой цилиндр, мм:

- диаметр цилиндра - 75
- ход поршня - 110

Механизм навески трактора Т-25

- высота присоединительного треугольника на раме сельхозмашины, мм - 460
- основание присоединительного треугольника, мм - 600

размеры присоединительных шарниров, мм:

- верхней тяги - 25,5х51
- нижних тяг - 28,5х38

Расчетный ход оси подвески, мм:

- для низкой модификации - 573
- для высокой модификации - 600

Высота оси подвеса в крайнем верхнем положении, мм:

- для низкой модификации - 773
- для высокой модификации - 798

Длина центральной тяги со сменной центральной частью, мм:

- наибольшая - 740
- наименьшая - 420

Дополнительное оборудование трактора Т-25 ВТЗ

Приводной шкив:

- диаметр, мм - 300
- ширина обода, мм - 120
- число оборотов в минуту при 1600 об/мин коленчатого вала - 914
- число оборотов вала отбора мощности при 1600 об/мин коленчатого вала - 545









________________________________________________________________________

________________________________________________________________________

________________________________________________________________________

________________________________________________________________________

techspez.ru
