Устройство трактора Т–130

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1. Основные технические характеристики трактора Т–130

1.1. Основные части

1.2. Органы управления и пуск его двигателя

2. Основы работы и конструкции двигателя трактора Т–130

2.1. Общее устройство двигателя

2.2. Работа двигателя

3. Система пуска трактора Т–130

4. Шасси трактора Т–130

4.1. Двухдисковое сцепление

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

ВВЕДЕНИЕ

Трактор — это самоходная машина, используемая в качестве энергетического средства для передвижения и приведения в действие сельскохозяйственных и других машин, а также для буксирования прицепов. Двигатель трактора может приводить в действие рабочие органы стационарных сельскохозяйственных машин через вал отбора мощности (ВОМ) или с помощью шкивного приспособления.

По назначению сельскохозяйственные тракторы делят на три группы: общего назначения, универсально-пропашные и специальные.

По конструкции ходовой части тракторы бывают гусеничные и колесные.

Гусеничный трактор обладает большой опорной поверхностью и поэтому незначительно сминает и уплотняет почву. Такой трактор с высокой проходимостью способен развивать большое тяговое усилие.

Колесный трактор — более универсальный по сравнению с гусеничным и может использоваться как на полевых, так и на транспортных работах, но сцепление с почвой у него хуже.

По типу остова тракторы делят на рамные, остов которых представляет клепаную или сварную раму; полу рамные, остов которых образует две короткие продольные балки, привернутые или приваренные к корпусу заднего моста; безрамные, остов которых состоит из соединенных между собой корпусов отдельных механизмов.

По номинальному тяговому усилию тракторы подразделяют на десять классов, различающихся между собой по конструкции. Десять тяговых классов составляют типаж сельскохозяйственных тракторов.

В данной работе будет рассмотрена техническое устройство и общая характеристика внутренней работы трактора Т-130 производства Челябинского тракторного завода.

Целью работы является изучение общей характеристики устройства трактора Т-130.

Трактор Т-130 относится к тракторам общего назначения. Тракторы общего назначения применяют для выполнения основных сельскохозяйственных работ, общих при возделывании сельскохозяйственных культур (вспашки, дискования, сплошной культивации, боронования, посева, уборки). Эти тракторы отличаются малым дорожным просветом и повышенной мощностью двигателя.

Тяговый класс трактора Т-130М - 6. Тракторы этого класса эффективно используют на полях большой площади при выполнении энергоемких сельскохозяйственных и мелиоративных работ.

1. Основные технические характеристики трактора Т-130

1.1. Основные части

Трактор — это сложные самоходные машины, которые состоят из отдельных механизмов и сборочных единиц.

Основные части трактора. Их расположение показано на рис.1. Независимо от особенностей конструкции тракторы состоят из двигателя 1 , трансмиссии 4 , ходовой части 6 , механизма управления 2 , рабочего 5 и вспомогательного 3 оборудования.

Двигатель — это источник механической энергии.

Трансмиссия представляет собой совокупность механизмов, передающих крутящий момент* от коленчатого вала двигателя к ведущим колесам и изменяющих крутящий момент и частоту вращения ведущих колес по значению и направлению. В трансмиссию входят сцепление, соединительная муфта, коробка передач (КП) и задний мост [3, с. 12].

Сцепление необходимо для кратковременного отъединения вала двигателя от КП при переключении передач и для плавного их соединения при трогании.

Соединительная муфта, включающая в себя упругие элементы, позволяет с небольшим перекосом соединять валы сцепления и КП.

Рис.1. Расположение основных частей на тракторе Т-130:

1 - двигатель;

2 - механизм управления;

3 - вспомогательное оборудование;

4 - трансмиссия;

5 - рабочее оборудование;

6 - движитель.

* Крутящим моментом называют момент силы, под действием которой происходит вращение тела. Он определяется как произведение силы на плечо ее приложения.

Задний мост . С помощью его механизмов происходит увеличение крутящего момента и передается вращение валов к ведущим колесам под прямым углом. У большинства тракторов в состав заднего моста входят тормоза.

У колесного трактора в отличие от гусеничного в трансмиссию включен дифференциал, обеспечивающий разные скорости вращения ведущих колес при поворотах и движении по неровной местности, когда левое и правое колеса проходят разный по длине путь.

Ходовая часть необходима трактору для передвижения. Вращательное движение колес (или гусениц) при сцеплении их с поверхностью почвы преобразуется в поступательное движение трактора.

Механизм управления служит для изменения направления движения трактора.

Рабочее оборудование трактора применяется для использования мощности двигателя при выполнении различных сельскохозяйственных работ. К рабочему оборудованию относятся вал отбора мощности (ВОМ), прицепное устройство, навесная система, приводной шкив.

Вспомогательное оборудование трактора — это кабина с подрессорным сиденьем, отоплением и вентиляцией, капот, приборы освещения, сигнализации и т. д. [3, с. 14].

Общая техническая характеристика трактора Т-130 представлена в табл. 1.

1.2. Органы управления и пуск его двигателя

На современных сельскохозяйственных тракторах, оснащенных дизелями с пуском от вспомогательного двигателя, органы управления трактором и обоими двигателями расположены в кабине (на примере трактора Т-130) (рис. 2).

Для подготовки пускового двигателя к работе и управления его работой используют: рукоятку

1 управления краном бензинового бачка, рукоятку 5 управления воздушной заслонкой карбюратора, выключатель 11 зажигания магнето, включатель 15 стартера, рычаг 27 управления сцеплением редуктора пускового устройства и включения пусковой шестерни.

При подготовке основного двигателя к работе применяются рычаг 8 декомпрессионного механизма (декомпрессора), рычаг 20 управления подачей топлива, выключатель «массы», краник топливного бака и насос ручной подкачки топлива (расположенные вне кабины).

Для управления трактором в кабине расположены следующие рычаги и педали [3, с. 19].

Рычаги 9 и 10 управления механизмами поворота гусеничного трактора. Для поворота трактора по дуге большого радиуса соответствующий рычаг плавно оттягивают назад.

Рычаг 19 включения увеличителя крутящего момента (УКМ). При перемещении его на себя увеличитель крутящего момента включается. Во включенном положении рычаг может быть застопорен защелкой.

Рычаг 20 управления подачей топлива. При перемещении его вниз подача топлива увеличивается. Для выключения подачи топлива рычаг поднимают в крайнее положение.

Педаль 21 управления главным сцеплением. Если нажать на педаль, сцепление выключится.

Рычаг 23 управления валом отбора мощности (ВОМ). Чтобы включить ВОМ, рычаг перемещают назад. При переднем положении рычага ВОМ выключен.

Педали 25 и 26 правого и левого тормоза. Для крутого поворота трактора нажимают только на ту педаль тормоза, со стороны которой оттянут рычаг управления.

Рычаг 28 переключения передач. Переключать передачи можно только при полностью выключенном главном сцеплении.

Рычаги 30, 29 и 31 управления основным и выносным цилиндрами навесных орудий, расположенных соответственно сзади, с правой и левой сторон трактора. В зависимости от положения каждого рычага возможны следующие виды движения и состояния навесных орудий: перемещение вверх — «Подъем», вниз до первого фиксированного положения — нейтральное положение, вниз до второго фиксированного положения — «Опускание», вниз до упора топлива — «Плавающее положение».

Контрольно-измерительные и сигнальные приборы. К ним относятся тахоспидометр 2 ; указатель 4 давления амперметр 6; указатель 12 температуры воды в системе охлаждения; контрольная лампа 13 , сигнализирующая о пониженном давлении масла в смазочной системе; указатель 14 давления масла в смазочной системе УКМ; указатель 16 давления масла в смазочной системе двигателя; контрольная лампа 17 , сигнализирующая включение аккумуляторной батареи на «массу»; кнопочный включатель 18 звукового сигнала.

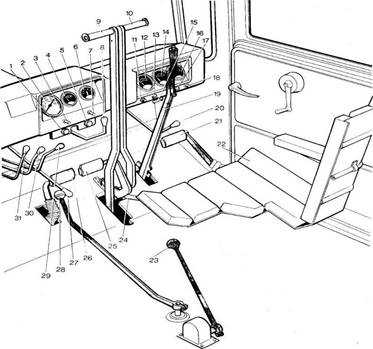

Рис. 2 Органы управления трактора Т-130

1- рукоятка управления краном бензинового бачка;

2 - тахоспидометр;

mirznanii.com

130 - это... Что такое Т-130?

Т-130
Выпускался, гг. 1969 — 1988
Назначение промышленный
Тип движителя гусеничный
Тяговый класс, тс (10)
Расположение
Кабина: сзади
Двигатель: переднее
Основные размеры
Двигатель
Марка двигателя Д-160 (до 1981 г. Д-130)
Мощность, л.с. (кВт) 160 (118) (до 1981 г. 130)
Трансмиссия
Тип трансмиссии механическая
Подвеска и управление
Тип подвески полужесткая
Способ управления поворотом бортфрикционами и тормозами
Тормоза бортовые
Оборудование
Гидрооборудование фронтальные гидроцилиндры, задний гидроцилиндр, трехклапанный распределитель
Пневмооборудование нет
Модельный ряд

Т-130 (Т-10.01, трактористы часто по традиции называют трактор Т-100, или даже С-100; разг. - "сотка") — советский сельскохозяйственный и промышленный гусеничный трактор[1], выпускавшийся Челябинским тракторным заводом. Является глубокой модернизацией трактора Т-100. Трактор выпускался в двух модификациях: обычной и болотоходной (Т-130Б) с увеличенной площадью гусениц.

Трактор используется в составе бульдозерно-рыхлительного агрегата, а также как базовая машина для трубоукладчика и свайного копра.

Дальнейшим развитием трактора Т-130 стала модель Т-170 с увеличенной до 174 л.с. мощностью двигателя.

Имеется сельскохозяйственная модификация Т-170МГС для пахоты рисовых полей.

Трактор имеет 8 передач[1].

Тракторы Т-130 и Т-170 заслуживают неоднозначной оценки. К их преимуществам следует отнести простую конструкцию и невысокую стоимость (по сравнению с тракторами аналогичного класса). В то же время к моменту начала массового производства конструкция трактора, «уходящая корнями» в 30-е годы уже серьёзно устарела. Механическая трансмиссия не позволяла полностью реализовывать мощность двигателя при работе с высокой нагрузкой и усложняла процесс управления трактором. Полужесткая подвеска также не позволяла трактору реализовать тяговый потенциал двигателя ни за счет скорости ни за счет тягового усилия. Срок службы бортовых фрикционов, не претерпевших изменений со времен трактора С-80 у трактора Т-130, а особенно у Т-170 оказался крайне малым. Запуск дизеля осуществлся архаичным пусковым бензиновым двигателем, который, в свою очередь, было не так-то просто запустить, особенно в холодную погоду. Рычаги и педали управления, воздействовавшие непосредственно на элементы трансмиссии при работе сильно вибрировали. Тракторы аналогичного класса, выпускавшиеся в эти годы за рубежом (США, Япония) уже имели в базовой комплектации гидромеханическую трансмиссию, эластичную подвеску, подрессоренную герметичную кабину, дистанционное управление трансмиссией и ходовой частью, исключавшее передачу вибраций на органы управления.

Примечания

Ссылки

dic.academic.ru

Двигатель Д-160 Д-180 трактора Т170 Т130

Технические характеристики ЧТЗ двигателя д-160 на т130
Тактность четырехтактный
Тип воздухоснабжения турбонаддув с двухступенчатой очисткой воздуха
Тип охлаждения жидкостной
Число и расположение цилиндров
Диаметр цилиндра, мм:
Д-160, Д-160Б-1 145
Д-160.01, Д-160.01Б-1,160.03 150
Ход поршня, мм 205
Рабочий объем цилиндров, л:
Д-160, Д-160Б-1 13,53
Д-160.01, Д-160.01Б-1, Д-160.03 14,48
Порядок работы цилиндров*1 1-3-4-2
Тип камеры сгорания полуразделенный
Номинальная мощность*2, кВт (л.с.):
Д-160, Д-160.01 128.7+3,7 (175+5)
Д-160Б-1, Д-160.01Б-1 105.2+3 (143+4)
Д-160.03 136+3,7 (185+5)
Эксплуатационная мощность*3, кВт (л. с):
Д-160, Д-160.01 125+3,7 (170+5)
Д-160Б-1, Д-160.01Б-1 103+3 (140+4)
Д-160.03 132+3,7 (180+5)
Д-160.101-4 118+3,7 (160+5)
Частота вращения номинальная, об/мин:
Д-160, Д-160.01, Д-160.03 1250±30
Д-160Б-1, Д-160.01Б-1 1070±30
при максимально крутящем моменте, не менее 800
холостого хода максимальная:
Д-160, Д-160.01, Д-160.03 1320±30
Д-160Б-1, Д-160.01Б-1 1140±30
минимальная устойчивая, не более 550
Направление вращения коленчатого вала (со стороны вентилятора) правое
Максимальный крутящий момент, Н/м (кгс/м), не менее*4:
Д-160, Д-160.01 1098 (112)
Д-160Б-1, Д-160.01 Б-1 1056 (108)
Д-160.03 1162 (118)
Установочный угол опережения впрыскивания топлива до ВМТ, градус 24±2
Удельный расход топлива при эксплуатационной мощности, г/кВт х ч (г/л. с х ч):
Д-160. Д-160.03 231+7 (170+5)
Д-160Б-1 229+7 (168+5)
Д-160.01 224+7 (165+5)
Д-160.01 Б 1 222+7 (163+5)
Фазы газораспределения, градус: Д-160, Д-160.01, Д-160.03, Д-160Б-1, Д-160.01Б-1
начало впуска до ВМТ 8±5    14±5
конец впуска после НМТ 37±5  40±5
начало выпуска до НМТ 47±5 60±5
конец выпуска после ВМТ 10±5  10±5
Производительность масляного насоса при противодавлении 0,7-0,8 МПа (7-8 кгс/см2), частоте вращения вала насоса (1700±50) об/мин и температуре масла 75-85°С, л/мин, не менее 90
Давление масла в главной масляной магистрали при температуре масла перед масляным радиатором 70-85°С, МПа (кгс/см2):
при номинальной частоте вращения 0,2-0,5 (2-5)
при минимальной устойчивой частоте вращения холостого хода, не менее 0,09 (0,9)
Расход масла на угар:
— относительный, процент от расхода топлива 0,2-0,5
— удельный, г/кВт х ч (г/л.с х ч), не более 1,1 (0,8)
— относительный общий расход масла, процент от расхода топлива, не более 1,2
1,2
Температура охлаждающей жидкости на выходе из дизеля на режиме номинальной (эксплуатационной) мощности, °С 65-85
Габариты дизеля в комплектации поставки, мм:
— с пусковым двигателем:
длина (с поддоном) 1795±50 (1870)
ширина (с поддоном) 1187±50 (1200)
высота (без выхлопной трубы) (с поддоном) 1741±50 (1960)
— с электростартерным пуском:
длина 1732±50
ширина 1187±50
высота (без выхлопной трубы) 1728±50
Масса дизеля, в комплектации поставки, кг:
— с пусковым двигателем:
Д-160, Д-160.01, Д-160.03 2126±60
Д-160Б-1, Д-160.01Б-1 2126±60
— с электростартерным пуском:
Д-160, Д-160.01, Д-160.03 1949±60
Д-160Б-1, Д-160.01Б-1 1912±60
Тип пускового устройства пусковой двигатель или электростартер
Отбор мощности с переднего конца коленчатого вала в процентах от номинальной мощности, не более 85
в том числе:
— через шкив коленчатого вала, не более 50
— через шестерню привода гидронасосов, не более 60
Предельные углы наклона дизеля, градус:
продольный 30
поперечный 20
Объемы, л: заправочный сливаемый
системы охлаждения с радиатором с низкозамерзающей жидкостью (водой) 60±5 (65±5)
картера дизеля 32±2 20,5 не менее
картера пускового двигателя 1,9±0,2 1,4 не менее
корпуса редуктора пускового двигателя 0,6±0,2 0,48 не менее
корпуса топливного насоса 0,6±0,1 0,55 не менее
масляной ванны воздухоочистителя пускового двигателя 0,07±0,01
Турбокомпрессор
Марка ТКР 11Н-3
Тип турбины радиально-осевая
Тип компрессора центробежный
Степень повышения давления компрессора на номинальном режиме работы дизеля, не менее: Д-160, Д-160.01, Д-160Б-1, Д-160.01Б-1, Д-160.03 1,45
Масса турбокомпрессора, кг, не более 20
Пусковой двигатель
Марка П-23У
Тип карбюраторный бензиновый, четырехтактный
Число цилиндров 2
Диаметр цилиндра, мм 92
Ход поршня, мм 102
Направление вращения коленчатого вала (со  стороны кожуха шестерен распределения) левое
Мощность номинальная при стандартных атмосферных условиях не менее, кВт (л. с.) 13,25 (18)
Частота вращения коленчатого вала при номинальной мощности, об/мин 2400±100
Частота вращения холостого хода, об/мин:
максимальная 2800±50
минимальная, не более 600
Порядок работы цилиндров*5 1-2-0-0
Удельный расход топлива при номинальной мощности, г/кВт х ч (г/л. с х ч.), не более 450 (330)
Топливо бензин А-72 или А-76 по ГОСТ 2084-77
Карбюратор К 125Л
Воздухоочиститель масляно-инерционный
Фазы газораспределения, градус:
начало впуска 8±2 до ВМТ
конец впуска 34±2 после НМТ
начало выпуска 44±2 до НМТ
конец выпуска 8±2 после ВМТ
Регулятор частоты вращения центробежный
Зажигание от магнето
Угол опережения зажигания, градусы по углу поворота коленчатого вала 25
Тип охлаждения жидкостной, общий с основным двигателем
Тип смазки разбрызгиванием
Редуктор двухступенчатый с цилиндрическими шестернями
Механизм включения типа «Бендикс» с ручным включением и автоматическим отключением
Тип муфты сцепления непостоянно замкнутая, рычажная, однодисковая, сухая
Масса, кг 220±10
Пуск двигателя электростартером СТ-230Е
Электрооборудование
Генератор 70.3701:
Мощность, Вт 1000
Номинальное напряжение, В 28
Стартер 251.3708*6:
Рабочее напряжение, В 24
Мощность, Вт 8200
Стартер СТ-230Е:
Рабочее напряжение, В 12
Мощность, Вт 1500
Магнето М-149-А
Свечи зажигания М-8Т1

www.trak130.ru

Дизельный двигатель Д 130Т

Весь каталог - дизельные двигатели ВМТЗ

Общие технические характеристики двигателя Д 130Т

Четырехтактный дизельный двигатель Д130Т – одна из списка лучших разработок "Владимирского моторо-тракторного завода". При разработке двигателя Д130Т была усовершенствована существующая модель двигателя, Д 130 отвечает последним мировым тенденциям в производстве тракторной техники.

Мощность двигателя Д 130Т составляет 65 л.с. это очень хороший показатель среди двигателей, применяемых в тракторной технике. Дизельный двигатель Д 130Т устанавливается на трактора различных модификаций, самоходные шасси, погрузчики и т.п. От предшествующих двигателей Д130Т отличается наличием турбонаддува, это один из методов агрегатного наддува, который основывается на утилизации энергии отработавших газов.

Принцип работы двигателя Д130Т с турбонаддувом: поток газов попадает на крыльчатку турбины, расположенной на валу, с другой стороны которого расположены лопасти компрессора, нагнетающего воздух в цилиндры двигателя. Подача воздуха в цилиндры осуществляется принудительно, по этому в двигатель попадает большая, по сравнению с атмосферным мотором, масса воздуха. Это приводит к возможности сжечь больше топлива в цилиндрах, а это, в свою очередь, приводит к приросту мощности Д130Т.

У двигателей с турбонаддувом, в их числе и двигатель Д130Т, меньше удельный эффективный расход топлива (235+7 г/(кВт•ч)), а эксплуатационная мощность выше и равна 47,8 кВт. Это даёт возможность увеличить мощность небольшого мотора без увеличения оборотов двигателя, что является весомым аргументом в пользу решения купить Д130Т.

Двигатель Д130Т соответствует европейским требованиям по выбросу вредных веществ. Цилиндры Д130Т имеют вертикальное трехрядное расположение, их рабочий объем составляет 3,12 литра. Номинальная частота вращения двигателя - 2200 об/мин.

Двигатели производства ОАО «Владимирский моторо-тракторный завод» пользуются доверием покупателей и получили признание среди специалистов. Все тракторы, выпускаемые ОАО «ВМТЗ», оснащены надежными и экономичными дизельными двигателями собственного производства, это делает продукцию конкурентоспособной по цене с машинами других производителей. Выпускаемая техника, в том числе и двигатель Д130Т, сертифицирована, надежна в эксплуатации и признана в России и за рубежом.

Основным отличием двигателя Д130Т, работающего на дизельном топливе, от бензинового, является способ подачи топливно-воздушной смеси в цилиндр и способ её воспламенения. Д130Т в работе использует термодинамический цикл с изохорно-изобарным подводом теплоты. Высокий уровень сжатия повышает коэффициент полезного действия до 50% в сравнении с бензиновым агрегатом. Это является неоспоримым преимуществом дизеля Д130Т.

Основные технические характеристики двигателя Д130Т

Марка

Д130Т

Эксплуатационная мощность, кВт (л.с.)

47,8  (65)

44,1  (60)

Номинальная частота вращения, об./мин.

2200

2000

Диаметр цилиндра и ход поршня, мм.

105/120

Число и расположение цилиндров

Рабочий объем цилиндров, л.

3,12

Максимальный крутящий момент, Нм (кгс.м)

217,6  (22,25)

221,1  (22,56)

Номинальный коэффициент запаса крутящего момента, %

15(-3,10)

Удельный расход топлива,  г/кВт.ч.(г/л.с.ч.)  при эксплуатационной мощности

235+7  (173+5)

230+7  (169+5)

Относительный расход масла на угар от расхода топлива, %

0,3-0,5

Масса дизеля в состоянии поставки, сухого, кг

335-345 (в зависимости от комплектации)

Габаритные размеры, мм. длина, ширина, высота

801, 672, 846

Дизельные двигатели Д-130 и Д-130Т выпускаются для установки на трактора и машины в качестве силовых агрегатов, работающих в условиях неограниченного воздухообмена. Система охлаждения дизелей воздушная. Позволяет использовать их во всех климатических зонах. С интервалом температур плюс 40 минус 40ºc. В зависимости от назначения, двигатели Д-130 выпускаются в комплектациях с частотой вращения коленчатого вала 1500 и 2000 оборотов в минуту.

Двигатели Д-130Т выпускаются в комплектациях с  оборотами коленчатого вала 2000 и 2200 оборотов в минуту. Отличием комплектаций дизелей Д-130 и Д-130Т  является наличие или отсутствие на двигателе мест присоединения обогрева кабины. Установкой или отсутствием гидронасоса НШ 10, привода для гидронасоса НШ 32. Датчика аварийного давления масла, установкой или отсутствием пневмо-компрессора и воздухоочистителя на двигателе.

Различное расположение мест установки турбокомпрессора, установка маховиков различных конструкций, впускного и выпускного трубопроводов. Установка или отсутствие на дизеле сетки вентилятора; установка генератора и стартера с напряжением 12В или генератора и стартера с напряжением 24В; установка на дизеле генератора мощностью 1000 Вт; установка или отсутствие на топливном насосе дополнительного рычага стоп или электро-стопа. Установка на дизель насоса 3УТНИ или PP3M10P1f.

Кроме указанных отличий комплектаций дизелей по согласованию с заказчиком могут быть и другие отличия. Комплектации дизелей указываются цифрами, как исполнение их базовых моделей Д130 и Д130Т. Например, Д130-18 или Д130-18М, наличие насоса производства Motorpal, или Чехия, дизель Д130Т-04 или Д130Т-04М насос Motorpal, Чехия. Каждая комплектация может быть изготовлена в экспортном исполнении, при этом в зависимости от региона эксплуатации дизеля в его обозначении добавляются цифры 02 или 03. Например, Д130-18.02, Д130Т-04.02 – для стран с умеренным климатом, Д130-18.03, Д130Т-04.03 – для стран с тропическим климатом. Технические характеристики и комплектация двигателей остаются без изменения.

Устройство дизеля Д-130 и Д-130Т. Назначение и работа составных частей.

Двигатели Д130 и Д130Т трехцилиндровые, четырехтактные, с  впрыском топлива в камеру сгорания,  система охлаждения воздушная принудительная. Двигатель состоит из корпуса, кривошипно-шатунного механизма, газораспределительной системы, декомпрессора, питания, смазки и охлаждения, электрооборудования, дополнительного оборудования и приборов. Картер двигателя, основная  деталь двигателя. В картере установлены три цилиндра, в нижней части под цилиндрами установлены уплотнительные прокладки.

На заднем торце картера установлен картер маховика, при помощи которого двигатель крепиться с остовом трактора. На переднем торце картера двигателя установлен лист, для крепления топливного насоса и крышки распределительных шестерен. Внутри блока картера установлены перегородки, с  плоскостями для укладки коренных вкладышей коленчатого вала двигателя. Постели под коренные вкладыши  расточены вместе с постелями в крышках и поэтому замена или перестановка крышек не допускается. Снизу блок картера двигателя стянут нижним листом и закрыт крышкой масляного картера.

Купить дизельный двигатель Д130Т у нас - это просто!

СпецЭлектро - доступная цена на электродвигатели и электрооборудование.




Каталог - дизельные двигатели



se33.ru

Устройство и параметры трактора Т-130

________________________________________________________________________

Устройство и параметры трактора Т-130

Трактор (бульдозер) Т-130 и его модификации являются гусеничными тракторами общего назначения и эксплуатируются в агрегате с бульдозерами, скреперами, рыхлителями и другими строительно-дорожными машинами.

Компоновка бульдозера выполнена по типу полурамной конструкции с полужесткой подвеской остова, с передним расположением двигателя и задним расположением трансмиссии, над которой установлена кабина водителя.

Передача от вала двигателя к ведущим колесам осуществляется через трансмиссию механического типа.

Управление механизмами трансмиссии комбинированное — механическое и гидрофицированное.

Ходовая часть трактора Т-130 состоит из двух ходовых тележек, гусеничных цепей и балансирного устройства и связана с остовом трактора в трех точках посредством шарниров.

Гидросистема управления для агрегатируемых орудий - универсальная, раздельно-агрегатная, с двумя типами навесных систем: передней и задней.

На бульдозере Т-130 установлена восьмискоростная коробка передач, обеспечивающая максимальное тяговое усилие трактора (на первой передаче) до 88,2 кН при скорости движения 3,7 км/ч.

Первая передача является резервной и используется для работ, где требуется пониженная технологическая скорость.

На тракторах с задней навесной системой в целях предотвращения ее разрушения работа на первой передаче не допускается.

Двигатель трактора Т-130

На тракторе установлен дизельный двигатель Д-160 - четырехцилиндровый четырехтактный дизель с наддувом от турбокомпрессора, с объемно-пленочным смесеобразованием в камере, расположенной в днище поршня.

Для снижения вибрации двигатель снабжен уравновешивающим механизмом.

Блок цилиндров двигателя Д-160 трактора Т-130 - с вставными гильзами, головка блока общая на два цилиндра, с двумя клапанами на каждый цилиндр: впускным и выпускным.

Соединение головки с блоком уплотняется медно-асбестовой прокладкой. Картер двигателя состоит из двух половин, передняя его часть может быть снята без снятия двигателя с трактора.

Коленчатый вал двигателя имеет пять опор, с центробежной очисткой масла в высверленных полостях шатунных шеек. Коренные и шатунные подшипники имеют тонкостенные сталеалюминиевые взаимозаменяемые вкладыши.

Топливный насос секционный, имеет четыре плунжера, с центробежным всережимным регулятором и пластинчатым корректором подачи топлива.

На насосе ТНВД имеется работомер, показывающий моточасы работы дизеля Д-160.

Топливные фильтры грубой очистки — с сетчатым фильтрующим элементом, тонкой очистки — с двухслойными фильтрующими сменными элементами из хлопчатобумажной пряжи.

Форсунки дизеля Д-160 — закрытого типа, с пятью распыливающими отверстиями.

Воздухоочиститель — с двумя ступенями очистки воздуха: первая ступень — мультициклонный очиститель с эжекционным автоматическим удалением пыли, вторая —фильтр со сменными бумажными фильтрами-патронами.

Уравновешивающий механизм двигателя имеет корпус с бронзовыми втулками — опорами двух противовесов с зубчатыми венцами, которые приводятся во вращение от шестерен привода масляного насоса.

Центробежная сила, развиваемая вращающимися грузами на противовесах, уравновешивает момент от сил инерции второго порядка поступательно-движущихся масс поршневого комплекта.

Смазочная система двигателя двигателя Д-160 трактора Т-130 комбинированная — под давлением от шестеренного масляного насоса и разбрызгиванием.

Масло забирается нагнетательной секцией масляного насоса из средней части картера и через маслоприемник, маслораспределительную плиту подается к центробежному фильтру, откуда по маслопроводу — в коренные подшипники коленчатого вала, а по каналам в коленчатом валу — в полости шатунных шеек, где, очищаясь за счет центробежной силы при вращении шейки, поступает в зазоры шатунных подшипников и по каналу в стержне шатуна к поршневому пальцу.

Часть масла из верхней головки шатуна по двум каналам в ней впрыскивается на днище поршня, охлаждая его.

По трубкам и высверленным каналам масло под давлением поступает для смазывания подшипников уравновешивающего механизма, переднего подшипника распределительного вала, регулятора и других механизмов двигателя.

Масло, вытекающее из зазоров кривошипно-шатунного механизма, разбрызгивается и масляным туманом смазывает гильзы цилиндров, поршни, шестерни и другие вращающиеся детали двигателя.

Масло, стекающее в картер двига­теля, двумя откачивающими секциями масляного насоса перекачи­вается из передней и задней частей картера в его среднюю ванну, откуда нагнетательной секцией снова подается для смазывания механизмов дизеля.

Нагретое в дизеле масло охлаждается в масляном радиаторе. Детали пускового двигателя П-23 смазываются разбрызгиванием масла, заливаемого в поддон этого двигателя.

Система охлаждения двигателя двигателя Д-160 бульдозера Т-130 жидкостная, закрытая, с принудительной циркуляцией воды от центробежного насоса.

Температура охлаждающей воды регулируется автоматически двумя термостатами и с помощью шторки перед радиатором.

В зимнее время температура воды регулируется теплым чехлом, надеваемым на капот трактора. Вода центробежным насосом подается по патрубкам в блок цилиндров и головку пускового двигателя, из которого отводится в головки цилиндров дизеля Д-160.

Из водораспределительной камеры по отверстиям в стенке блока вода проходит к каждому цилиндру, охлаждает их гильзы и по отверстиям в верхней стенке блока поступает в головки цилиндров через стаканчики-дефлекторы, которые направляют струи воды на охлаждение межклапанных перемычек и втулок форсунок.

Из головки цилиндров двигателя Д-160 трактора Т-130 вода по водоотводной трубе поступает в трубчатый радиатор, где воздушным потоком от вентилятора охлаждается и из нижнего коллектора радиатора снова поступает в водяной насос.

Когда вода еще не нагрета, клапаны термостата закрыты, и вода по перепускной трубе перепускается во всасывающую полость водяного насоса, минуя радиатор.

По мере нагревания воды клапаны термостатов открываются, и вода поступает в радиатор, где охлаждается, проходя по трубкам.

Пуск тракторных двигателей Д-160, Д-160Б осуществляется от четырехтактного двухцилиндрового бензинового пускового двигателя.

Пуск двигателя Д-160-14 производится электростартером от системы электрооборудования напряжением 24 В.

Трансмиссия бульдозера Т-130

Трансмиссия бульдозера Т-130 механическая, многоступенчатая с восьми-скоростной коробкой передач, обеспечивающая максимальное тяговое усилие трактора 128,3 кН при скорости движения 2,51 км/ч.

Муфта сцепления Т-130 — фрикционная, постоянно замкнутая, с двумя ведущими и ведомыми дисками.

На верхний вал коробки передач вращение от муфты сцепления передается через карданный вал и зубчатые муфты.

Выключение муфты, разъединение дисков облегчается гидравлическим сервомеханизмом.

Коробка передач трактора Т-130 восьмискоростная, прикреплена к передней стенке корпуса бортовых фрикционов. Коробка четырехвальная, с шестернями постоянного зацепления.

На промежуточных валах КПП шестерни установлены на шлицах, на верхнем и нижнем валах — свободно вращаются на чугунных втулках.

Переключение передач осуществляется двумя рычагами: правым рычагом включается зад­ний ход и диапазоны переднего хода «Нормальный» и «Ускоренный», левым рычагом переключаются скорости движения.

Главная (коническая) передача передает вращение от продольно расположенного нижнего вала коробки передач на поперечный вал главной передачи.

Бортовые фрикционы прикреплены к поперечному валу главной передачи; на наружных барабанах фрикционов установлены ленточные тормоза.

Фрикционы и тормоза управляются механизмом поворота. Для снижения усилия выключения фрикционов имеется гидравлический сервомеханизм.

Главная передача и бортовые фрикционы размещены в сварном корпусе.

Бортовой редуктор Т-130 (правый и левый) двухступенчатый с двумя парами прямозубых цилиндрических шестерен, закрытых снаружи кожухом, прикрепленным к корпусу бортовых фрикционов.

Для исключения вытекания масла из редуктора на ступице и полуоси шестерни установлены лабиринтные и гребенчатые уплотнения.

Шестерни, валы, подшипники коробки передач и главной передачи смазываются — под давлением и разбрызгиванием — маслом, поступающим от насоса, установленного на корпусе коробки передач и приводимого во вращение от шестерни на первом промежуточном валу.

Масло фильтруется в отдельном фильтре и охлаждается в масляном радиаторе, установленном позади масляного радиатора двигателя.

Шестерни и подшипники бортового редуктора смазываются разбрызгиваемым маслом, залитым в кожух редуктора.

Ходовая тележка имеет пять опорных и два поддерживающих катка.

Натяжение гусеницы производится гидравлическим механизмом.

Болотоходный трактор Т-130МБ в ходовой тележке имеет семь опорных катков, уширенные башмаки гусениц.

Первая передача заблокирована путем установки втулки-упора, исключающей возможность перемещения валика с вилкой в сторону включения первой передачи.

Гидросистема Т-130МБ для управления механизмами трактора и агрегатируемыми орудиями состоит из гидронасоса и сервомеханизмов управления муфтой сцепления и бортовыми фрикционами, гидронасоса управления навесными и прицепными орудиями, двух гидробаков с фильтрами, расположенными в соединяющей баки трубе, двух гидроцилиндров управления ножом бульдозера, распределителя, задней навесной гидравлической системы, монтируемой на задней стенке корпуса бортовых фрикционов, трубопроводов и соединительных муфт.

Оснащение трактора указанными гидроагрегатами производится в зависимости от использования трактора на различных работах.

Трактор Т-130М является модернизированным трактором Т-130 и отличается от последнего большим тяговым усилием на первой передаче, а именно 128,3 кН при скорости движения 2,51 км/ч вместо 88,2 кН при скорости 3,7 км/ч на первой передаче трактора Т-130, а также установкой на дизеле Д-160 пускового двигателя П-23У вместо пускового агрегата ПА-700.

Пусковой двигатель П-23У по большинству деталей унифицирован с пусковым двигателем П-23, установленным на дизеле Д-108 тракторов Т-100М и Т-100МЗ.

________________________________________________________________________

________________________________________________________________________

________________________________________________________________________

________________________________________________________________________

techspez.ru

Конструкция и характеристики трактора Т-130

_______________________________________________________________________________________

Трактор (бульдозер) Т-130 и его модификации являются гусеничными тракторами общего назначения и эксплуатируются в агрегате с бульдозерами, скреперами, рыхлителями и другими строительно-дорожными машинами.

Компоновка бульдозера Т-130 выполнена по типу полурамной конструкции с полужесткой подвеской остова, с передним расположением двигателя и задним расположением трансмиссии, над которой установлена кабина водителя.

Передача от вала двигателя к ведущим колесам осуществляется через трансмиссию механического типа.

Управление механизмами трансмиссии комбинированное — механическое и гидрофицированное.

Ходовая часть трактора Т-130 состоит из двух ходовых тележек, гусеничных цепей и балансирного устройства и связана с остовом трактора в трех точках посредством шарниров.

Гидросистема управления для агрегатируемых орудий - универсальная, раздельно-агрегатная, с двумя типами навесных систем: передней и задней.

На бульдозере Т-130 установлена восьмискоростная коробка передач, обеспечивающая максимальное тяговое усилие трактора (на первой передаче) до 88,2 кН при скорости движения 3,7 км/ч.

Первая передача является резервной и используется для работ, где требуется пониженная технологическая скорость.

На тракторах с задней навесной системой в целях предотвращения ее разрушения работа на первой передаче не допускается.

Двигатель трактора Т-130

На тракторе Т-130 установлен дизельный двигатель Д-160 - четырехцилиндровый четырехтактный дизель с наддувом от турбокомпрессора, с объемно-пленочным смесеобразованием в камере, расположенной в днище поршня.

Для снижения вибрации двигатель снабжен уравновешивающим механизмом.

Блок цилиндров двигателя Д-160 трактора Т-130 - с вставными гильзами, головка блока общая на два цилиндра, с двумя клапанами на каждый цилиндр: впускным и выпускным.

Соединение головки с блоком уплотняется медно-асбестовой прокладкой. Картер двигателя состоит из двух половин, передняя его часть может быть снята без снятия двигателя с трактора.

Коленчатый вал двигателя Д-160 трактора Т-130 имеет пять опор, с центробежной очисткой масла в высверленных полостях шатунных шеек. Коренные и шатунные подшипники имеют тонкостенные сталеалюминиевые взаимозаменяемые вкладыши.

Топливный насос Д-160 секционный, имеет четыре плунжера, с центробежным всережимным регулятором и пластинчатым корректором подачи топлива.

На насосе ТНВД имеется работомер, показывающий моточасы работы дизеля Д-160.

Топливные фильтры грубой очистки — с сетчатым фильтрующим элементом, тонкой очистки — с двухслойными фильтрующими сменными элементами из хлопчатобумажной пряжи.

Форсунки дизеля Д-160 бульдозера Т-130 — закрытого типа, с пятью распыливающими отверстиями.

Воздухоочиститель — с двумя ступенями очистки воздуха: первая ступень — мультициклонный очиститель с эжекционным автоматическим удалением пыли, вторая —фильтр со сменными бумажными фильтрами-патронами.

Уравновешивающий механизм двигателя имеет корпус с бронзовыми втулками — опорами двух противовесов с зубчатыми венцами, которые приводятся во вращение от шестерен привода масляного насоса.

Центробежная сила, развиваемая вращающимися грузами на противовесах, уравновешивает момент от сил инерции второго порядка поступательно-движущихся масс поршневого комплекта.

Смазочная система двигателя двигателя Д-160 трактора Т-130 комбинированная — под давлением от шестеренного масляного насоса и разбрызгиванием.

Масло забирается нагнетательной секцией масляного насоса из средней части картера и через маслоприемник, маслораспределительную плиту подается к центробежному фильтру, откуда по маслопроводу — в коренные подшипники коленчатого вала, а по каналам в коленчатом валу — в полости шатунных шеек, где, очищаясь за счет центробежной силы при вращении шейки, поступает в зазоры шатунных подшипников и по каналу в стержне шатуна к поршневому пальцу.

Часть масла из верхней головки шатуна по двум каналам в ней впрыскивается на днище поршня, охлаждая его.

По трубкам и высверленным каналам масло под давлением поступает для смазывания подшипников уравновешивающего механизма, переднего подшипника распределительного вала, регулятора и других механизмов двигателя.

Масло, вытекающее из зазоров кривошипно-шатунного механизма, разбрызгивается и масляным туманом смазывает гильзы цилиндров, поршни, шестерни и другие вращающиеся детали двигателя Д-160.

Масло, стекающее в картер двига­теля, двумя откачивающими секциями масляного насоса перекачи­вается из передней и задней частей картера в его среднюю ванну, откуда нагнетательной секцией снова подается для смазывания механизмов дизеля Д-160.

Нагретое в дизеле Д-160 масло охлаждается в масляном радиаторе. Детали пускового двигателя П-23 смазываются разбрызгиванием масла, заливаемого в поддон этого двигателя.

Система охлаждения двигателя двигателя Д-160 бульдозера Т-130 жидкостная, закрытая, с принудительной циркуляцией воды от центробежного насоса.

Температура охлаждающей воды регулируется автоматически двумя термостатами и с помощью шторки перед радиатором.

В зимнее время температура воды регулируется теплым чехлом, надеваемым на капот трактора. Вода центробежным насосом подается по патрубкам в блок цилиндров и головку пускового двигателя, из которого отводится в головки цилиндров дизеля Д-160.

Из водораспределительной камеры по отверстиям в стенке блока вода проходит к каждому цилиндру, охлаждает их гильзы и по отверстиям в верхней стенке блока поступает в головки цилиндров через стаканчики-дефлекторы, которые направляют струи воды на охлаждение межклапанных перемычек и втулок форсунок.

Из головки цилиндров двигателя Д-160 трактора Т-130 вода по водоотводной трубе поступает в трубчатый радиатор, где воздушным потоком от вентилятора охлаждается и из нижнего коллектора радиатора снова поступает в водяной насос.

Когда вода еще не нагрета, клапаны термостата закрыты, и вода по перепускной трубе перепускается во всасывающую полость водяного насоса, минуя радиатор.

По мере нагревания воды клапаны термостатов открываются, и вода поступает в радиатор, где охлаждается, проходя по трубкам.

Пуск тракторных двигателей Д-160, Д-160Б осуществляется от четырехтактного двухцилиндрового бензинового пускового двигателя.

Пуск двигателя Д-160-14 производится электростартером от системы электрооборудования напряжением 24 В.

Трансмиссия бульдозера Т-130

Трансмиссия бульдозера Т-130 механическая, многоступенчатая с восьми-скоростной коробкой передач, обеспечивающая максимальное тяговое усилие трактора 128,3 кН при скорости движения 2,51 км/ч.

Муфта сцепления Т-130 — фрикционная, постоянно замкнутая, с двумя ведущими и ведомыми дисками.

На верхний вал коробки передач вращение от муфты сцепления передается через карданный вал и зубчатые муфты.

Выключение муфты, разъединение дисков облегчается гидравлическим сервомеханизмом.

Коробка передач трактора Т-130 восьмискоростная, прикреплена к передней стенке корпуса бортовых фрикционов. Коробка четырехвальная, с шестернями постоянного зацепления.

На промежуточных валах КПП шестерни установлены на шлицах, на верхнем и нижнем валах — свободно вращаются на чугунных втулках.

Переключение передач осуществляется двумя рычагами: правым рычагом включается зад­ний ход и диапазоны переднего хода «Нормальный» и «Ускоренный», левым рычагом переключаются скорости движения.

Главная (коническая) передача передает вращение от продольно расположенного нижнего вала коробки передач на поперечный вал главной передачи.

Бортовые фрикционы бульдозера Т-130 прикреплены к поперечному валу главной передачи; на наружных барабанах фрикционов установлены ленточные тормоза.

Фрикционы и тормоза управляются механизмом поворота. Для снижения усилия выключения фрикционов имеется гидравлический сервомеханизм.

Главная передача и бортовые фрикционы размещены в сварном корпусе.

Бортовой редуктор Т-130 (правый и левый) двухступенчатый с двумя парами прямозубых цилиндрических шестерен, закрытых снаружи кожухом, прикрепленным к корпусу бортовых фрикционов.

Для исключения вытекания масла из редуктора на ступице и полуоси шестерни установлены лабиринтные и гребенчатые уплотнения.

Шестерни, валы, подшипники коробки передач и главной передачи смазываются — под давлением и разбрызгиванием — маслом, поступающим от насоса, установленного на корпусе коробки передач и приводимого во вращение от шестерни на первом промежуточном валу.

Масло фильтруется в отдельном фильтре и охлаждается в масляном радиаторе, установленном позади масляного радиатора двигателя.

Шестерни и подшипники бортового редуктора смазываются разбрызгиваемым маслом, залитым в кожух редуктора.

Ходовая тележка Т-130 имеет пять опорных и два поддерживающих катка.

Натяжение гусеницы производится гидравлическим механизмом.

Болотоходный трактор Т-130МБ в ходовой тележке имеет семь опорных катков, уширенные башмаки гусениц.

Первая передача трактора Т-130МБ заблокирована путем установки втулки-упора, исключающей возможность перемещения валика с вилкой в сторону включения первой передачи.

Гидросистема Т-130МБ для управления механизмами трактора и агрегатируемыми орудиями состоит из гидронасоса и сервомеханизмов управления муфтой сцепления и бортовыми фрикционами, гидронасоса управления навесными и прицепными орудиями, двух гидробаков с фильтрами, расположенными в соединяющей баки трубе, двух гидроцилиндров управления ножом бульдозера, распределителя, задней навесной гидравлической системы, монтируемой на задней стенке корпуса бортовых фрикционов, трубопроводов и соединительных муфт.

Оснащение трактора Т-130МБ указанными гидроагрегатами производится в зависимости от использования трактора на различных работах.

Трактор Т-130М является модернизированным трактором Т-130 и отличается от последнего большим тяговым усилием на первой передаче, а именно 128,3 кН при скорости движения 2,51 км/ч вместо 88,2 кН при скорости 3,7 км/ч на первой передаче трактора Т-130, а также установкой на дизеле Д-160 пускового двигателя П-23У вместо пускового агрегата ПА-700.

Пусковой двигатель П-23У по большинству деталей унифицирован с пусковым двигателем П-23, установленным на дизеле Д-108 тракторов Т-100М и Т-100МЗ.

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

specautotex.ru
