Принцип работы карбюратора К-88

  Режим Холостого хода.

Карбюратор имеет две самостоятельные системы холостого хода, одинаковые для каждой камеры.

При малом числе оборотов на холостом ходу двигателя, разрежение из его впускного трубопровода передается через отверстия круглого 43 и прямоугольного 42 сечения и канал 44. Под действием разрежения топливо из поплавковой камеры карбюратора, пройдя жиклер 47, направляется к жиклеру 6 холостого хода. Для получения необходимого состава смеси к топливу подмешивается воздух, поступающий в жиклер 6 через полость 7.Образующаяся при этом эмульсия поступает через круглое отверстие 43 и прямоугольное отверстие 42 в смесительную камеру. При выходе из отверстий эмульсия смешивается с основным потоком воздуха, проходящим камеру через щель, образованную кромкой дроссельной заслонки 45 и стенкой корпуса 46 смесительных камер.

Холостой ход регулируют упорным винтом 2, ограничивающим закрытие дроссельных заслонок, и двумя винтами 1, изменяющими состав горючей смеси.

Холостой ход можно регулировать только при полностью прогретом двигателе и при совершенно исправной системе зажигания. Особое внимание должно быть обращено на исправность свечей и правильность зазора между их электродами.

Следует учитывать, что карбюратор двухкамерный, и состав смеси в каждой камере регулируют независимо от состава смеси другой камеры соответствующим винтом 41; кроме того, надо помнить, что при завертывании винтов 41 смесь обедняется, а при их отвертывании обогащается.

Начиная регулировку, надо завернуть винты 41 до отказа, однако не слишком туго, а затем отвернуть каждый на три оборота. После этого нужно пустить двигатель и установить упорным винтом такое наименьшее открытие дроссельной заслонки, при котором двигатель работает вполне устойчиво. Затем надо обеднять смесь с помощью одного из винтов 41, завертывая этот винт при каждой пробе на ¼ оборота до тех пор, пока двигатель не начнет работать с явными перебоями из-за излишнего обеднения смеси в цилиндрах. Затем следует обогатить смесь, вывернув винт 41 на ½ оборота. После окончания регулировки состава смеси в одной камере надо произвести такие же операции со вторым винтом 41.

Отрегулировав состав смеси, следует попытаться уменьшить число оборотов холостого хода, отвертывая понемногу упорный винт дроссельной заслонки, после чего надо снова попытаться обеднить смесь с помощью винтов 41, как указано выше. Обычно после двух-трех попыток удается найти правильное положение для всех трех регулировочных винтов.

Не следует устанавливать слишком малое число оборотов холостого хода, для проверки регулировки холостого хода надо нажать на педаль привода дроссельной заслонки и сразу резко отпустить ее. Если двигатель перестанет работать, то число оборотов холостого хода надо увеличить.

Правильно отрегулированный карбюратор должен обеспечивать устойчивую работу исправного двигателя на холостом ходу при 400—500 об/мин.

Режим частичных нагрузок

С увеличением открытия дроссельных заслонок количество воздуха, проходящего через главный воздушный канал, увеличивается, в результате чего разрежение в малом диффузоре 10 оказывается достаточным для вступления в работу главной дозирующей системы карбюратора. При этом топливо из поплавковой камеры поступает через жиклеры 8 и 47 к кольцевой щели 11 малого диффузора. При движении топлива к нему подмешивается небольшое количество воздуха, проходящего через воздушный жиклер 9. Вследствие этого образуется эмульсия и в то же время снижается разрежение около жиклеров 8 и 47; этим достигается необходимая компенсация смеси.

При малых и средних нагрузках двигателя клапан экономайзера с механическим приводом закрыт, и карбюратор подает смесь экономичного состава.

Режим полных нагрузок

Клапан 33 экономайзера с механическим приводом закрыт с помощью пружины 34, которая прижимает шариковый клапан 31 к седлу 30. Клапан открывается, когда дроссельная заслонка находится в положении, близком к ее полному открытию, вследствие кинематической связи заслонки с рычагом 37, тягой 32, штоком 21 и планкой 20. При этом планка 20, закрепленная на штоке 21, через толкатель 17 входит в соприкосновение с промежуточным толкателем 28 и перемещает его вниз. Промежуточный толкатель нажимает на клапан 31, и он отходит от седла. Топливо проходит через отверстие 27 и поступает в главный топливный канал 35. дозировка топлива осуществляется жиклером клапана экономайзера, а затем поступает к жиклеру полной мощности, проходное сечение которого рассчитано на приготовление смеси, обеспечивающей получение полной мощности двигателя.

Режим ускорения

Обогащение смеси, необходимое при резком открытии дроссельной заслонки, происходит с помощью ускорительного насоса, привод которого объединен с механическим приводом клапана экономайзера. Когда заслонка прикрыта, поршень ускорительного насоса, состоящий из втулки 26 штока, пружины 25 и манжеты 24, находится в верхнем положении, и полость под ним заполнена топливом, поступившим из поплавковой камеры через шариковый впускной клапан 29.

При резком открытии дроссельных заслонок рычаг 37 поворачивается и опускает привод поршня вместе с планкой 20. В планке имеется отверстие, в которое свободно входит шток 19 поршня насоса. Планка, опускаясь, сжимает пружину 18, заставляющую поршень насоса двигаться внизу впускной шариковый клапан 29 при этом прижимается к седлу в корпусе поплавковой камеры, и топливо по каналу поступает к отверстиям в полом винте 14, открывая по пути игольчатый клапан 40. Затем топливо выходит в виде тонких струй из форсунки 12, ударяется о стенки диффузоров, разбивается на мельчайшие частицы и, смешиваясь с воздухом, направляется во впускной газопровод двигателя.

В результате упругой связи поршня ускорительного насоса с дроссельной заслонкой с помощью пружины 18 получается затяжной впрыск топлива и, кроме того, исключается действие насоса, тормозящее открытие заслонки. Привод ускорительного насоса выполнен так, что насос работает в первой половине открытия дроссельной заслонки.

I4гольчатый клапан 40 и воздушная полость 13 в корпусе форсунки 12 предотвращают поступление топлива через систему ускорительного насоса во время работы двигателя при большом числе оборотов с неизменным положением дроссельных заслонок.

Пуск холодного двигателя

Пуск осуществляется с помощью воздушной заслонки 15 и ускорительного насоса. Управление воздушной заслонкой производится из кабины водителя.

Для улучшения пусковых качеств двигателя в конструкции карбюратора предусмотрена связь с воздушной и дроссельными заслонками, вследствие чего при полном закрытии воздушной заслонки дроссельные заслонки открываются на небольшую величину.

Уход за карбюратором и его регулировка

В сроки, указанные в статье – “Техническое обслуживание автомобиля”, надо удалять отстой из карбюратора и прочищать его.

Промывать карбюратор необходимо в чистом бензине или ацетоне с последующей продувкой сжатым воздухом.

В карбюраторе может быть установлен клапан подачи топлива и клапан экономайзера с эластичным запорным элементом (из специальной резины), поэтому промывку ацетоном или растворителями на его основе нужно проводить только после вывертывания этих узлов из корпусных деталей карбюратора. Стук по клапану и обжатие седла клапаном не допускаются.

При разборке карбюратора, снимая верхний корпус, необходимо отвернуть полый винт 14. При этом нужно учитывать, что нагнетательный игольчатый клапан 40 не закреплен и может выпасть из корпуса.

Категорически запрещается применять проволоку или какие-либо металлические предметы для прочистки жиклеров, форсунок, каналов и отверстий. Запрещается продувать сжатым воздухом собранный карбюратор через топливоподводящее отверстие и балансировочную трубку, так как это приводит к повреждению поплавка.

При длительном хранении карбюраторов должны быть приняты меры для защиты их от коррозии, загрязнения и повреждения.

Пневмоцентробежный ограничитель максимального числа оборотов

Ограничение максимального числа оборотов коленчатого вала двигателя производится пневмоцентробежным ограничителем, состоящим из двух механизмов: центробежного датчика, вращающегося от распределительного вала двигателя, и диафрагменного исполнительного механизма, который воздействует на дроссельные заслонки карбюратора.

Датчик состоит из трех основных частей: корпуса 25, крышки 19 и ротора 22. Крышка с корпусом соединены винтами; для уплотнения, между ними установлена прокладка. В крышке находится уплотняющий сальник 18. В корпусе датчика запрессована металлокерамическая пористая втулка 24, для смазки которой предусмотрен фитиль 23, пропитанный маслом. В роторе датчика установлены клапан 27, седло 28 клапана, регулировочный винт 20 и пружина 14. для доступа к регулировочному винту в корпусе датчика предусмотрено отверстие, закрываемое пробкой 21.

Смазку датчика нужно производить в соответствии с картой смазки.

При работе двигателя из смесительной камеры через жиклеры 2 и 4 в полость «

Б» передается разрежение, под действием которого из воздушной горловины карбюратора через отверстие 10 начинает поступать воздух. Воздух проходит из воздушной горловины в полость «Б» через отверстие 10, трубку 13, соединяющую воздушную горловину карбюратора с боковым отверстием корпуса датчика, отверстие в седле 28 клапана, канал 26 в оси ротора, трубку 12, соединяющую центральное отверстие корпуса датчика с крышкой диафрагменного механизма.

Создаваемое при этом разрежение в полости «Б» над диафрагмой имеет небольшую величину, и валик дроссельных заслонок свободно поворачивается в сторону их открытия под действием пружины 5. В случае превышения определенного числа оборотов, на которое отрегулирован центробежный датчик, клапан 27 под действием центробежной силы преодолевает натяжение пружины 14 и частично перекрывает отверстие в седле 28 клапана, изменяя тем самым поток воздуха из воздушной горловины в полость «Б»

над диафрагмой.

Разрежение из смесительной камеры через жиклеры 2 и 4 полностью передается в пространство над диафрагмой, вследствие чего диафрагма перемещается вверх, преодолевая натяжение пружины 5 и закрывая дроссельную заслонку. Полость «А» связана через отверстие 9 с воздушной горловиной карбюратора.

При прикрытии дроссельных заслонок уменьшается поступление горючей смеси в цилиндры двигателя, в результате чего двигатель не превышает заданных оборотов.

Ограничитель числа оборотов регулируют на заводе-изготовителе на заданное максимальное число оборотов, и изменять его регулировку в эксплуатации не разрешается.

avtomechanic.ru

Принцип работы карбюратора К-88

Страница 1 из 2

Режим Холостого хода

Карбюратор имеет две самостоятельные системы холостого хода, одинаковые для каждой камеры.

При малом числе оборотов на холостом ходу двигателя, разрежение из его впускного трубопровода передается через отверстия круглого 43 и прямоугольного 42 сечения и канал 44. Под действием разрежения топливо из поплавковой камеры карбюратора, пройдя жиклер 47, направляется к жиклеру 6 холостого хода. Для получения необходимого состава смеси к топливу подмешивается воздух, поступающий в жиклер 6 через полость 7.

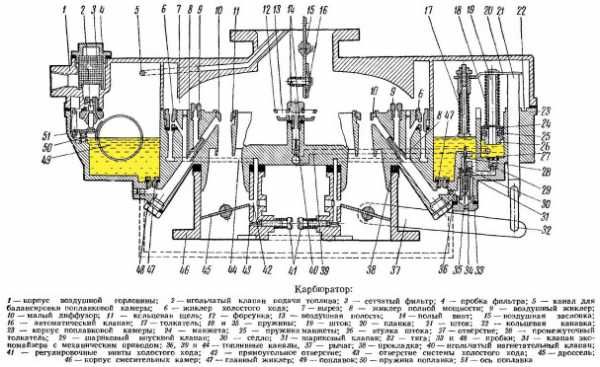

Рис. 1

Образующаяся при этом эмульсия поступает через круглое отверстие 43 и прямоугольное отверстие 42 в смесительную камеру. При выходе из отверстий эмульсия смешивается с основным потоком воздуха, проходящим камеру через щель, образованную кромкой дроссельной заслонки 45 и стенкой корпуса 46 смесительных камер.

Холостой ход регулируют упорным винтом 2, ограничивающим закрытие дроссельных заслонок, и двумя винтами 1, изменяющими состав горючей смеси.

Холостой ход можно регулировать только при полностью прогретом двигателе и при совершенно исправной системе зажигания. Особое внимание должно быть обращено на исправность свечей и правильность зазора между их электродами.

Следует учитывать, что карбюратор двухкамерный, и состав смеси в каждой камере регулируют независимо от состава смеси другой камеры соответствующим винтом 41; кроме того, надо помнить, что при завертывании винтов 41 смесь обедняется, а при их отвертывании обогащается.

Начиная регулировку, надо завернуть винты 41 до отказа, однако не слишком туго, а затем отвернуть каждый на три оборота. После этого нужно пустить двигатель и установить упорным винтом такое наименьшее открытие дроссельной заслонки, при котором двигатель работает вполне устойчиво. Затем надо обеднять смесь с помощью одного из винтов 41, завертывая этот винт при каждой пробе на ¼ оборота до тех пор, пока двигатель не начнет работать с явными перебоями из-за излишнего обеднения смеси в цилиндрах. Затем следует обогатить смесь, вывернув винт 41 на ½ оборота. После окончания регулировки состава смеси в одной камере надо произвести такие же операции со вторым винтом 41.

Отрегулировав состав смеси, следует попытаться уменьшить число оборотов холостого хода, отвертывая понемногу упорный винт дроссельной заслонки, после чего надо снова попытаться обеднить смесь с помощью винтов 41, как указано выше. Обычно после двух-трех попыток удается найти правильное положение для всех трех регулировочных винтов.

Не следует устанавливать слишком малое число оборотов холостого хода, для проверки регулировки холостого хода надо нажать на педаль привода дроссельной заслонки и сразу резко отпустить ее. Если двигатель перестанет работать, то число оборотов холостого хода надо увеличить.

Правильно отрегулированный карбюратор должен обеспечивать устойчивую работу исправного двигателя на холостом ходу при 400—500 об/мин.

Режим частичных нагрузок

С увеличением открытия дроссельных заслонок количество воздуха, проходящего через главный воздушный канал, увеличивается, в результате чего разрежение в малом диффузоре 10 оказывается достаточным для вступления в работу главной дозирующей системы карбюратора. При этом топливо из поплавковой камеры поступает через жиклеры 8 и 47 к кольцевой щели 11 малого диффузора. При движении топлива к нему подмешивается небольшое количество воздуха, проходящего через воздушный жиклер 9. Вследствие этого образуется эмульсия и в то же время снижается разрежение около жиклеров 8 и 47; этим достигается необходимая компенсация смеси.

При малых и средних нагрузках двигателя клапан экономайзера с механическим приводом закрыт, и карбюратор подает смесь экономичного состава.

autoruk.ru

Особенности карбюратора К-88А

Карбюратор вертикальный, с нисходящим (падающим) потоком смеси, со сбалансированной поплавковой камерой. Карбюратор двухкамерный, каждая камера имеет два диффузора.

Необходимый состав смеси получается за счет пневматического торможения топлива и применения клапана экономайзера (с механическим приводом).

Карбюратор имеет раздельную для каждой камеры систему холостого хода с питанием из главного топливного канала, для обогащения смеси при резком открытии дроссельных заслонок в карбюраторе имеется ускорительный насос с механическим приводом.

Для облегчения пуска холодного двигателя карбюратор имеет воздушную заслонку с автоматическим клапаном и кинематическую связь воздушной и дроссельных заслонок.

Поплавковая камера, ускорительный насос, экономайзер и воздушная заслонка общие для обеих камер.

Карбюратор имеет встроенный исполнительный механизм пневмоцентробежного ограничителя максимального числа оборотов коленчатого вала двигателя.

Карбюратор состоит из трех основных частей: корпуса 1 воздушной горловины, корпуса 23 поплавковой камеры и корпуса 46 смесительных камер.

В корпусе воздушной горловины находятся: воздушная заслонка 5 с автоматическим клапаном 16, сетчатый фильтр 3, пробка 4 фильтра, игольчатый клапан 2 подачи топлива и форсунки 12 ускорительного насоса, отлитые за одно целое с корпусом воздушной горловины карбюратора.

В корпусе поплавковой камеры размещены поплавок 48 с пружиной 49, поршень ускорительного насоса, состоящий из манжеты 24, пружины 25 и втулки 26 штока, шариковый впускной 29 и игольчатый нагнетательный 40 клапаны ускорительного насоса, клапан 33 экономайзера с механическим приводом, два главных жиклера 47, два жиклера б холостого хода, два жиклера 8 полной мощности, два воздушных жиклера 9.

В корпусе смесительных камер находятся дроссельные заслонки 45, два винта. 41 качественной регулировки холостого хода и упорный винт. Валик дроссельных заслонок установлен на подшипниках.

На валике со стороны корпуса диафрагменного механизма находится манжета, поджатая пружиной.

В корпусе диафрагменного механизма находится шток с диафрагмой, пружина и рычаг валика дроссельных заслонок. С наружной стороны корпус закрывается крышками

Основные данные карбюратора к-88А

диаметр диффузора в мм:

малого

большого

8,5

29,0

диаметр смесительных камер в мм

36,0

воздушной горловины

60,0

Пропускная способность дозирующих элементов

при проверке водой под напором 1000мм при температуре 20±1°С в см3/мин:

главного жиклера

315

жиклера полной мощности

1150

клапана экономайзера

215

воздушного жиклера (диаметр) в мм

2,2

жиклера холостого хода (диаметр) в мм

0,6

Расстояние от уровня топлива в поплавковой камере

до верхней плоскости разъема корпуса поплавковой камеры в мм

18—19



Вес поплавка в (г)

19,7±0,5

Расстояние между кромкой дроссельной заслонки и стенкой смесительной камеры,

соответствующее моменту открытия клапана экономайзера с механическим приводом, в мм

9,0



autoruk.ru

Карбюраторы К-88 и К-88А автомобилей ЗИЛ-130

Строительные машины и оборудование, справочник

Категория:

   Устройство и работа двигателя



Карбюраторы К-88 и К-88А автомобилей ЗИЛ-130

Карбюратор К-88 двухкамерный, с падающим потоком, двухдиффузорный, балансированный, с компенсацией смеси пневматическим торможением топлива. Обе смесительные камеры карбюратора работают параллельно и каждая из них обеспечивает питание определенных цилиндров секций блока.

Карбюратор выполнен из трех основных разъемных частей, соединенных на уплотняющих прокладках винтами. Верхняя часть включает воздушный патрубок и крышку поплавковой камеры; средняя часть состоит из поплавковой и двух смесительных камер и является корпусом карбюратора. Обе эти части отлиты из цинкового сплава. Нижняя часть, включающая смесительные патрубки с дроссельными заслонками, отлита из чугуна и присоединена к корпусу карбюратора на толстой теплоизолирующей прокладке.

Сбоку к корпусу смесительных патрубков присоединен отлитый из цинкового сплава корпус исполнительного диафрагменного механизма пневмоцентробежного ограничителя числа оборотов двигателя, закрытый сбоку и сверху крышками.

В общей поплавковой камере установлен поплавок, подвешенный рычажком на оси, закрепленной в кронштейне крышки. Под рычажком поставлена демпфирующая пружина. На рычажок опирается хвостовик игольчатого клапана, установленного в гнезде, ввернутом в крышку. Между гнездом и крышкой установлена прокладка. Над игольчатым клапаном в приливе крышки расположен под пробкой сетчатый фильтр и размещен топливоприемный штуцер. В стенке поплавковой камеры имеется контрольное отверстие для проверки уровня топлива, закрытое пробкой. Поплавковая камера сообщается с воздушным патрубком через балансировочный канал.

В общем воздушном патрубке установлена воздушная заслонка с автоматическим воздушным клапаном. На наружном конце валика закреплен приводной рычаг, соединенный гибкой тягой с кнопкой управления заслонкой, расположенной на щитке в кабине. Оболочка тяги крепится на карбюраторе с помощью кронштейна. Заслонка удерживается в открытом положении пружиной. На другом конце валика закреплен рычаг, соединенный тягой с рычагом валика привода дроссельных заслонок.

Рис. 1. Карбюратор К-88 двигателя автомобиля ЗИЛ-130

Главная дозирующая система в каждой смесительной камере имеет топливный жиклер, ввернутый в дно поплавковой камеры, и последовательно включенный жиклер полной мощности, ввернутый в канал распылителя, закрытый пробкой. Канал распылителя сообщен с кольцевой выходной щелью, расположенной в горловине внутреннего диффузора, отлитого вместе с корпусом и имеющего сверху кольцевую вставку. Наружный диффузор также отлит вместе с корпусом. Канал распылителя сообщается с воздушным патрубком через воздушный жиклер.

Система холостого хода каждой смесительной камеры включает топливный жиклер, сообщенный каналом с главным жиклером, воздушный жиклер 45 и канал с двумя выходными отверстиями 20 и 24 в стенке патрубка дроссельной заслонки. Верхнее отверстие имеет прямоугольное сечение; сечение нижнего отверстия регулируется винтом.

Карбюратор оборудован общим для обеих смесительных камер экономайзером с пневматическим приводом. Жиклер экономайзера, включенный параллельно главному жиклеру, закрывается иглой, соединенной через пружину с планкой, закрепленной на поршне пневматического привода. Поршень установлен в гильзе, закрепленной в колодце, и постоянно отжимается кверху до упора в выступ крышки пружиной. Полость колодца сообщена каналом с пространством патрубков за дроссельными заслонками.

В карбюраторе имеется также общий экономайзер с механическим приводом. Жиклер экономайзера закрыт клапаном с пружиной и со штоком, расположенным под планкой штока механического привода, объединенного с приводом ускорительного насоса. Шток механического привода проходит через отверстие корпуса карбюратора и нижним концом через серьгу соединяется с рычагом валика привода дроссельных заслонок. С этой же планкой через пружину соединен шток с плунжером ускорительного насоса. Плунжер снабжен уплотняющей манжетой с разжимной пружиной и установлен в колодце, сообщающемся через шариковый впускной клапан с поплавковой камерой. Колодец каналом через нагнетательный клапан и полый винт крепления крышки соединяется с двумя распылителями, выходящими в обе смесительные камеры.

В корпусе смесительных патрубков расположены две дроссельные заслонки, закрепленные на общем валике, установленном в приливах корпуса на двух шарикоподшипниках. На одном конце валика имеется ведомый кулачок, против которого в прилив корпуса ввернут ограничительный винт дроссельных заслонок. С ведомым кулачком закрепляется ведущий кулачок приводного валика, установленный на втулке в кронштейне, прикрепленном на прокладке к приливу корпуса патрубков. На наружном конце приводного валика закреплен рычаг привода ускорительного насоса и привода от педали управления дроссельными заслонками и рычаг связи с воздушной заслонкой. Кулачковая муфта обеспечивает возможность прикрытия дроссельных заслонок пневмоцентробеж-ным ограничителем числа оборотов, которым оборудован двигатель, при любом положении педали управления дроссельными заслонками.

Пневмоцентробежный ограничитель числа оборотов состоит из центробежного датчика, установленного на крышке распределительных шестерен двигателя, и исполнительного диафрагменного механизма, закрепленного на карбюраторе. Ротор датчика установлен на металлокера-мической втулке, имеющей фитильную смазку, в корпусе, закрытом крышкой с сальником, и соединен с концом распределительного вала двигателя через привоДной шрифт с пружиной. В роторе расположен клапан с пружиной и регулировочным винтом.

Корпус исполнительного механизма прикреплен винтами к корпусу смесительных патрубков карбюратора. Между корпусом и верхней крышкой закреплена гибкая диафрагма со штоком, нижний конец которого присоединен шарнирно к рычагу, установленному на валике дроссельных заслонок. Валик в корпусе уплотнен резиновой манжетой с пружиной. К другому концу рычага присоединена пружина, постоянно удерживающая заслонки в открытом положении, фиксируемом упором рычага. Полость над диафрагмой сообщается через два канала с воздушными жиклерами с полостью смесительного патрубка по обеим сторонам дроссельной заслонки и, кроме того, каналом и трубкой соединена с полостью центрального канала ротора центробежного датчика. Полость корпуса под диафрагмой каналом сообщена с воздушным патрубком карбюратора. Полость корпуса центробеяшого датчика через отверстие также соединена трубкой с воздушным патрубком карбюратора.

При разных режимах работы двигателя обе смесительные камеры карбюратора работают совершенно одинаково.

При пуске холодного двигателя воздушную заслонку закрывают, что обеспечивает подачу топлива в смесительные камеры через главную дозирующую систему и систему холостого хода. Чрезмерное разрежение в смесительных камерах ограничивается клапаном на воздушной заслонке. При полном закрытии воздушной заслонки с помощью специальной тяги и рычагов дроссельные заслонки немного приоткрываются.

При малых числах оборотов холостого хода дроссельная заслонка в каждой камере прикрыта. Вследствие большого разрежения за дроссельной заслонкой топливо из главной дозирующей системы подсасывается через жиклер холостого хода, где к топливу подмешивается воздух, подводимый через канал и воздушный жиклер. Полученная эмульсия по каналу системы холостого хода поступает в смесительную камеру сначала через нижнее выходное отверстие 16, а затем при большем открытии заслонки через оба отверстия.

Регулировка холостого хода осуществляется винтом и ограничительным винтом валика дроссельных заслонок.

При средних нагрузках двигателя вследствие увеличения разрежения во внутреннем диффузоре 4 вступает в работу главная дозирующая система. Топливо проходит через главный жиклер и жиклер полной мощности в распылитель и через кольцевую щель во внутреннем диффузоре в смесительную камеру. В распылителе к топливу через воздушный жиклер подается воздух, регулирующий разрежение в распылителе и эмульсирующий топливо. По мере увеличения открытия заслонки и расхода топлива воздух в распылитель поступает все в большем количестве, уменьшая разрежение в распылителе и тормозя истечение топлива, чем и осуществляется компенсация смеси. При значительных открытиях заслонки воздух в распылитель поступает также через систему холостого хода.

В связи с тем, что топливо к распылителю подводится из поплавковой камеры через два последовательно расположенных жиклера, при работе двигателя со средними нагрузками карбюратор приготовляет обедненную смесь.

Во время разгопа автомобиля вследствие уменьшения разрежения за дроссельной заслонкой даже при небольшом ее открытии разрежение в колодце пневматического привода падает, и поршень под действием пружины поднимается вверх вместе с игольчатым клапаном 21, открывая проходное отверстие жиклера экономайзера. При этом к распылителю через жиклер подходит некоторое дополнительное количество топлива, минуя главный жиклер, в результате чего смесь несколько обогащается, что способствует повышению интенсивности разгона автомобиля.

При полном открытии дроссельной заслонки с помощью рычага, тяги и штока также открывается клапан с механическим приводом, и к распылителю поступает добавочное количество топлива. Общее количество топлива, поступающее в распылитель, в этом случае дозируется жиклером, обеспечивающим необходимое обогащение смеси для получения полной мощности двигателя.

Рис. 2. Схемы карбюраторов К-88 и К-88А

При быстром открытии дроссельной заслонки плунжер ускорительного насоса, опускаясь в колодце вниз, впрыскивает топливо в смесительную камеру через распылитель. Так как плунжер приводится в движение через пружину, установленную на штоке, получается затяжной впрыск топлива.

Впускной клапап при быстром открытии заслонки под давлением топлива закрывается, а нагнетательный клапан открывается. Впрыскиваемое через распылитель топливо предварительно эмульсируется воздухом, поступающим к распылителю по воздушному каналу.

Действие комбинированного пневмоцентробежного ограничителя числа оборотов двигателя аналогично рассмотренному ранее ограничителю для двигателя ГАЗ-5ЭА.

Карбюратор К-88А представляет собой модернизированную модель карбюратора К-88 и отличается от него некоторыми изменениями, улучшающими работу карбюратора и двигателя.

В воздушной заслонке увеличено проходное сечение воздушного клапана и на нем установлена цилиндрическая пружина вместо конической. В заслонке сделано дополнительное небольшое отверстие.

Клапан экономайзера с пневматическим приводом исключен, что упростило конструкцию карбюратора, не ухудшив качества его работы.

Изменена конструкция клапана экономайзера с механическим приводом. Клапан шариковый с толкателем, шток с пружиной расположены в направляющей втулке, закрепленной на приводной планке. На рычажке поплавка под хвостовиком клапана закреплена пластинка из нержавеющей стали, повышающая долговечность поплавка. Введены дополнительные перемычки малых диффузоров в отливке корпуса.

Изменена конструкция жиклера полной мощности, снабженного короткой трубкой, и жиклера холостого хода. Пропускная способность главного и воздушного жиклеров главной дозирующей системы также изменена. Вместо прямоугольного верхнего выходного отверстия в системе холостого хода сделано два круглых отверстия. Увеличен диаметр топливных каналов карбюратора и произведены другие мелкие изменения, повышающие работоспособность узлов карбюратора.

Карбюратор работает так же, как карбюратор, рассмотренный выше, за исключением действия экономайзера с пневматическим приводом.

На автомобилях ЗИЛ-131, ЗИЛ-133, КАЗ-605, КАЗ-606, Урал-375 и Урал-377 с двигателями ЗИЛ установлены карбюраторы К-89А и др. аналогичного типа, отличающиеся лишь регулировкой и производительностью топливных и воздушных жиклеров.

Читать далее: Карбюратор К-82м автомобилей ЗИЛ-164 и ЗИЛ-164а

Категория: – Устройство и работа двигателя



Главная → Справочник → Статьи → Форум


stroy-technics.ru

УСТРОЙСТВО И РАБОТА КАРБЮРАТОРА К-88А

На современных автомобильных двигателях преимущественно устанавливаются карбюраторы с падающим потоком, которые позволяют применять более короткие впускные трубопроводы, обладающие малым сопротивлением, что улучшает наполнение двигателя и, следовательно, повышает его литровую мощность. Кроме того, в этом случае состав смеси в отдельных цилиндрах получается более одинаковым, а карбюратор — доступнее для обслужив ания.

На рис. 104 показана схема двухкамерного карбюратора К-88А, устанавливаемого на V-образном двигателе ЗИЛ-130. Карбюратор имеет один общий входной патрубок 10 с воздушной заслонкой 11, на которой установлен клапан 12 с пружиной.

Балансировочный канал 9 обеспечивает неизменность состава смеси при засорении воздухоочистителя. Топливо поступает в поплавковую камеру через входное отверстие 2 и топливный фильтр 3. Общими для обеих камер являются ускорительный насос и экономайзер с механическим приводом.

Входной патрубок 10 разветвляется на две одинаковые камеры, в которых размещены малые диффузоры 8, большие диффузоры 30 и дроссельные заслонки 31.

Малые диффузоры установлены в тракте карбюратора на симметричных перемычках 7, что способствует более равномерному распределению смеси по цилиндрам двигателя.

Главная дозирующая система состоит из главных жиклеров 33, расположенных в поплавковой камере, жиклеров полной мощности 4, которые находятся в каналах 6, переходящих в верхней части в кольцевые выходы малых диффузоров, и воздушных жиклеров 5.

Система холостого хода включает в себя воздушный 16 и топливный 15 жиклеры, каналы 26, выходные отверстия 27 и 28 с регулировочными винтами 29.

Ускорительный насос имеет механический привод. При открытии дроссельной заслонки с помощью рычага 25 и тяги 24 перемещается поршень 19 с манжетой 20. При этом под поршнем повышается давление топлива. Впускной шариковый клапан 21 препятствует выходу топлива в поплавковую камеру, а выпускной игольчатый клапан 14 пропускает топливо к выходным распиливающим отверстиям 13 ускорительного насоса. Таким образом подается дополнительное количество топлива, необходимое для обогащения смеси и предотвращения «провала» мощности при быстром открытии дроссельной заслонки.

Поскольку впрыск дополнительного количества топлива необходим только при резком открытии дроссельных заслонок, то полный ход поршня совершается примерно за первую треть угла поворота дроссельных заслонок. Дальнейшее их открытие происходит уже при неподвижном поршне 19 и сжатой пружине 18. Пружина 18 служит также для того, чтобы увеличить впрыск топлива по времени и обеспечить тем самым лучшую приемистость автомобиля.

Экономайзер с механическим приводом управляется через толкатель 17 той же системой рычагов и тяг, что и ускорительный насос. При значительном открытии дроссельной заслонки толкатель 17 открывает клапан 23. Дополнительное количество топлива поступает из поплавковой камеры помимо главных жиклеров к жиклерам полной мощности, а через наклонные каналы — к кольцевым выходам малых диффузоров.

Карбюратор К-88А имеет встроенный механизм ограничителя числа оборотов пневмоцентробежного типа, описание которого приведено ниже.

maestria.ru

Устройство и работа карбюратора

Строительные машины и оборудование, справочник

Категория:

   Автомобили и трактора



Устройство и работа карбюратора

В основу описания устройства карбюраторов положены их принципиальные схемы, показывающие пути движения воздуха и топлива.

Типичными конструкциями карбюраторов автомобильных двигателей являются карбюратор К-88А, устанавливаемый на двигателях, выпускаемых Московским автомобильным заводом им. Лихачева, и карбюратор К-89А, устанавливаемый на двигателях автомбилей «Урал-375», «Урал-377» и автобусов ЛАЗ-696, ЛАЗ-698.

Карбюратор К-89А отличается от карбюратора К-88А в основном размерами жиклеров и диффузоров.

Карбюраторы К-88А и К-89А — двухкамерные, с падающим потоком смеси, с балансированной поплавковой камерой и компенсацией горючей смеси путем понижения разрежения у топливного жиклера. Обе камеры работают одновременно на всех режимах, что улучшает наполнение цилиндров горючей смесью. Поплавковая камера, входной патрубок с воздушной заслонкой, экономайзер и насос-ускоритель являются общими для обеих смесительных камер.

В верхней части размещены сетчатый фильтр (рис. 59), игольчатый клапан воздушная заслонка с клапаном и балансировочный канал.

Рис. 59. Схема карбюраторов К-88А и К-89А

В средней части находятся ускорительный насос с поршнем и клапанами, клапан экономайзера, поплавковая камера с поплавком и пружиной и две смесительные камеры. В каждой камере имеются большой и малый с перемычкой диффузоры, главный и воздушный жиклеры, жиклер холостого хода и жиклер полной мощности.

В нижней части на одной оси установлены две дроссельные заслонки, ввернуты два винта холостого хода и имеются два канала с выходными отверстиями. При помощи рычага и соединительного звена ось дроссельных заслонок соединена с ускорительным насосом.

При пуске и прогреве двигателя воздушная заслонка закрывается, одновременно через систему рычагов и тяг открываются на небольшую величину дроссельные заслонки. В смесительных камерах создается большое разрежение, в результате чего в обе камеры будет поступать топливо из кольцевых щелей малых диффузоров и из отверстий 32 и 33 системы холостого хода, что обеспечивает приготовление богатой горючей смеси. Дополнительное обогащение смеси перед пуском осуществляется ускорительным насосом. Для этого нужно 1—2 раза резко нажать на педаль управления дроссельными заслонками. Переобогащение смеси в случае несвоевременного открытия воздушной заслонки после пуска предотвращается предохранительным клапаном и отверстием в воздушной заслонке.

При работе двигателя на холостом ходу воздушная заслонка полностью открыта, а дроссельные заслонки прикрыты. При этом скорость воздуха и разрежение в диффузорах незначительны и топливо не будет вытекать из кольцевых щелей малых диффузоров. В задроссельном же пространстве создается большое разрежение которое передается через отверстия и каналы холостого хода, заставляя топливо, проходящее через главные жиклеры, подняться к топливным (боковым) Жиклерам холостого хода и вместе с воздухом, поступающим через воздушный жиклер холостого хода (верхнее отверстие) образовать эмульсию. Фонтанирующая эмульсия через отверстия смешивается с основным потоком воздуха, образует горючую смесь, состав которой регулируется винтами. Два отверстия повышают устойчивость работы двигателя на холостом ходу и обеспечивают плавный переход на режим работы под нагрузкой.

При режиме частичных нагрузок разрежение в малых диффузорах достигает такой величины, при которой включается в работу главное дозирующее устройство, Топливо поступает через главные жиклеры, а затем через жиклеры полной мощности, по пути смешиваясь с воздухом, поступающим через воздушный жиклер, ив виде эмульсии выходит через кольцевые щели малого диффузора Воздух, поступающий в распылители через воздушные жиклеры, снижает разрежение у жиклера полной мощности, поддерживая требуемый состав смеси при изменении нагрузки или частоты вращения коленчатого вала двигателя

При режиме полных нагрузок топливо подается в смесительную камеру главной дозирующей системой и экономайзером. который включается в зависимости от степени открытия дроссельных заслонок. Как только дроссельные заслонки будут открыты с просветом от стенок смесительных камер на мм (К-88Л) или 10,5 мм (К-89А), шток с пружиной нажмет на толкатель и откроет шариковый клапан экономайзера, что увеличит приток топлива (помимо главных жиклеров) к жиклерам полной мощности Смесь максимально обогатится и двигатель разовьет полную мощность.

При резком открытии дроссельных заслонок обогащение смеси происходит при помощи ускорительного насоса, привод которого объединен с механическим приводом клапана экономайзера. Резкое открытие дроссельных заслонок сопровождается быстрым перемещением, вниз тяги с планкой, которая через пружину быстро опускает шток с поршнем. Вследствие образовавшегося под поршнем давления впускной клапан 26 закрывается, а нагнетательный клапан И открывается и топливо впрыскивается через полый винт и распылитель в полость вокруг внутренних диффузоров, кратковременно обогащая горючую смесь.

Работа карбюратора К-126Б, установленного на двигателях автомобилей ГАЗ-53А и ГАЗ-66, аналогична работе карбюраторов К-88Аи К-89А, но конструкции их различны.

Карбюратор К-16А устанавливается на двухтактных пусковых двигателях ПД-10М и ПД-10М2 тракторов ДТ-75М, MT3-80 и др. Карбюратор К-16А (рис. 60) однодиффузорный, с горизонтальной смесительной камерой и с компенсацией состава смеси понижением разрежения у жиклера.

При работе карбюратора из трубопровода через сетчатый фильтр топливо поступает в поплавковую камеру. Необходимый уровень в поплавковой камере поддерживает поплавок с запорной иглой. На крышке поплавковой камеры находится утолитель поплавка.

Из поплавковой камеры топливо по каналу через колодец и главный жиклер поступает в распылитель. Из колодца, закрываемого пробкой, топливо попадает и в канал холостого хода. При неработающем двигателе топливо в поплавковой камере, канале и распылителе устанавливается па одном уровне.

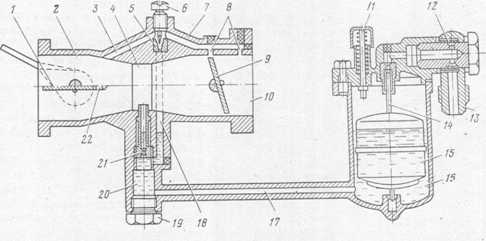

Рис 60. Схема карбюратора К-16А

При пуске двигателя воз душную заслонку закрывают, а дроссельную заслонку приоткрывают. Большое разрежение в смесительной камере и за дроссельной заслонкой передается в каналы, и холостого хода и вызывает истечение топлива. Одновременно под действием этого разрежения топливо из канала через жиклер холостого хода поступает в канал. в котором оно смешивается с воздухом, поступающим по каналу из патрубка, и образует эмульсию. В патрубок воздух поступает через отверстие в воздушной заслонке. Образовавшаяся эмульсия через отверстие поступает за дроссельную заслонку. где она перемешивается с воздухом, проходящим через щели между дроссельной заслонкой и стенкой смесительной камеры. После того как двигатель начнет работать, воздушную заслонку полностью открывают.

При работе двигателя на холостом ходу воздушную заслонку открывают полностью, а дроссельную заслонку — на небольшую величину. При этом разрежение за дроссельной заслонкой по-прежнему остается достаточно высоким и передается в каналы 7.8 и 18. что обеспечивает истечение топлива через жиклер. Поступление топлива из-главного жиклера прекращается, так как разрежение в диффузоре будет незначительным. Минимальная частота вращения коленчатого вала при холостом ходе регулируется винтом-ограничителем закрытия дроссельной заслонки, а качество смеси — винтом. При его завинчивании горючая смесь обедняется, а при вывинчивании обогащается.

При работе двигателя под нагрузкой дроссельная и воздушная заслонки открыты, поэтому разрежение в диффузоре возрастает и вступает в работу главное дозирующее устройство. Воздух, проходящий через диффузор, смешивается с топливом. поступающим из распылителя главного жиклера, и образует горючую смесь.

Компенсация состава смеси достигается тем, что разрежение, создающееся у распылителя, не передается на главный жиклер, так как через канал и жиклер холостого хода в канал поступает воздух, который эмульгирует топливо в распылителе и тормозит истечение его из жиклера.

Читать далее: Приборы подачи топлива и очистки воздуха

Категория: – Автомобили и трактора



Главная → Справочник → Статьи → Форум


stroy-technics.ru

Карбюраторы среднетоннажных грузовиковСхемы, регулировочные параметры и рекомендации по обслуживанию

А. Дмитриевский, к.т.н.

Мы рассказали о карбюраторах грузовых автомобилей легкого класса, дали их схемы, регулировочные параметры и рекомендации по обслуживанию. Карбюраторные двигатели на грузовиках среднего класса многие полагают анахронизмом, но огромное количество такой техники по-прежнему находится в эксплуатации.

Двухкамерные карбюраторы восьмицилиндровых V-образных двигателей ЗИЛ (К-88, К-89, К-90) и ГАЗ (К-135) и их модификации (рис. 1 и 2) имеют ряд принципиальных отличий от ранее рассмотренных систем. Главные из них — это параллельное открытие дроссельных заслонок и наличие ограничителя числа оборотов коленчатого вала.

Каждая камера карбюратора питает 4 цилиндра. Данное обстоятельстро определяет повышенные требования к точности регулировок, необходимых для обеспечения одинакового состав смеси в каждой группе. Система холостого хода подает струю эмульсии в задроссельное пространство, в зону, где воздух движется с небольшими скоростями и поэтому, в отличие от автономной системы карбюраторов К-131 и К-151, не может обеспечить хорошего распыления топлива. Часть топлива идет в виде пленки по стенкам впускного трубопровода, из-за чего состав смеси в различных цидиндрах сильно варьируется, а следовательно, двигатель имеет повышенные выбросы СО и СН с отработавшими газами.

Для выполнения норм по СО (1,5%) приходится так обеднять смесь, что в некоторых цилиндрах происходит неполное сгорание и увеличиваются выбросы СН. Именно из-за восьмицилиндровых двигателей ЗИЛ и ГАЗ допустимые нормы на СН пришлось увеличить увеличить при минимальной частоте вращения до 3000 частей на миллион и до 1000 – при повышенной.

Почему же на этих карбюраторах не применить автономную систему холостого хода, обеспечивающую идеальное распыление топлива? Мешает ограничитель числа оборотов, требующий установки обеих дроссельных заслонок на одной оси. В массовом производстве невозможно обеспечить плотное и равномерное прилегание заслонок к стенкам воздушного канала. Кроме того, на холостом ходу ось дроссельных заслонок прогибается и, как следствие, пришлось увеличить зазор между осью и перемычкой между камерами. В него также проходит воздух. В результате при закрытых заслонках основная часть воздуха поступает через них, и организовать распыливание топлива оставшейся частью воздуха не удается. Все это сильно затрудняет настройку карбюраторов в процессе эксплуатации.

Перед регулировкой карбюраторов необходимо проверить систему зажигания: угол опережения зажигания, состояние контактов и угол их замкнутого состояния, состояние низко- и высоковольтной проводки, а также и свечей зажигания. Затем проверяют уровень топлива в поплавковой камере и и состояние иглоьчатого клапана. При нарушении его герметичности необходимо заменить уплотнительную шайбу на игле.

В карбюраторах с параллельным открытием дроссельных заслонок равномерное распределение смеси по цилиндрам очень важно на нагрузочных режимах, поскольку именно они определяют минимальные эксплуатационные расходы. А потому именно для них необходимо в первую очередь обеспечить одинаковую регулировку обеих камер. Для этого нужно определить пропускную способность топливных и воздушных жиклеров главной дозирующей системы на специальном пневматическом или жидкостном стенде. При его отсутствии косвенным показателем пропускной способности жиклера может служить диаметр его отверстия (см. таблицу 1).

Зазоры между кромками дроссельных заслонок и стенками смесительной камеры должны быть одинаковыми. Если этого нет, следует, ослабив винты крепления дроссельных заслонок к оси примерно на один оборот, отвернуть упорный винт («винт количества»), закрыть заслонки до упора в стенки смесительной камеры, после чего затянуть крепежные винты. В результате произойдет самоустановка заслонок.

Хорошая динамика разгона обеспечивается насосом-ускорителем. При этом важна не только его производительность, но и равномерной подачи топлива в каждую из камер. Для проверки этого параметра карбюратор устанавливают на подставку с отверстиями так, чтобы под каждой смесительной камерой расположить мензурку. Далее производят 10 циклов: резкое открытие дроссельных заслонок до упора, а после прекращения подачи топлива их медленное закрытие для заполнения полости под плунжером. Результаты замера производительности ускорительного насоса сравнивают с табличными данными. При большой разнице в количестве впрыскиваемого топлива между камерами следует прочистить отверстия распылителей, а если этого недостаточно, то уточнить их проходные сечения разверткой.

Таблица 1. Соотношение условного диаметра отверстий жиклеров и пропускной способности
Условный диаметр отверстия, ммПропускная способность, см3/мин Условный диаметр отверстия, ммПропускная способность, см3/мин Условный диаметр отверстия, ммПропускная способность, см3/мин
0,4535 1,00180 1,55444
0,5044 1,05202 1,60472
0,5553 1,10225 1,65500
0,6063 1,15245 1,70530
0,6573 1,20267 1,75562
0,7084 1,25290 1,80594
0,7596 1,30315 1,85627
0,80110 1,35340 1,90660
0,85126 1,40365 1,95695
0,90143 1,45390 2,00730
0,95161 1,50417

Проверку и регулировку системы холостого хода на СО и СН следует начинать с режима повышенных оборотов nпов. При избыточной концентрации СО (более 2%) следует прежде всего прочистить воздушные жиклеры главной дозирующей системы и системы холостого хода. Если это не помогает, нужно или уменьшить топливные, или увеличить воздушные жиклеры холостого хода (см. рис. 1). Учитывая, что топливные жиклеры и так имеют очень малые проходные сечения во избежание их засорения у карбюраторов К-88, К-89, К-90 и их модификаций предпочтительно увеличить пропускную способность воздушных жиклеров холостого хода на 10-15%. После этого проверку концентрацию СО и СН при nпов повторяют. В случае необходимости — дополнительно увеличивают воздушные жиклеры.

И только добившись выполнения норм на СО и СН при nпов начинают регулировку при минимальной частоте вращения коленчатого вала на холостом ходу. Вращением «винта качества» одной из камер добиваются минимальной концентрации СН. Затем «винтом качества» второй камеры снова добиваются минимальной концентрации СН. После этого проверяют концентрацию СО. Как правило, она несколько превышает допустимую (1,5%). В этом случае следует, последовательно поворачивая винты качества на одинаковый угол, добиться снижения СО до нормы. При этом для восьмицилиндровых двигателей ЗИЛ и ГАЗ концентрация СН обычно несколько увеличивается. Поэтому после регулировки на СО необходимо проверить концентрацию СН, которая не должна превышать 3000 частей на миллион.

Причиной повышенной концентрации СН может быть износ двигателя и, соответственно, высокий угар масла.

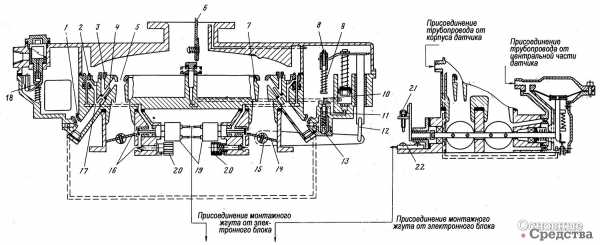

Карбюраторы К-90 оборудованы экономайзерами принудительного холостого хода (ЭПХХ). В отличие от клапанов ЭПХХ рассмотренных ранее карбюраторов К-131 и К-151, перекрывающих при торможении двигателем подачу топливовоздушной смеси, в карбюраторах К-90 применен электромагнитный клапан, перекрывающий подачу топливной эмульсии в канал перед переходной системой, и потому его проходные сечения значительно меньше.

Таблица 2. Технические характеристики и регулировочные данные карбюраторов
МодельК-88 АМК-89 АЕК-90К-135
Тип двигателяЗИЛ 508,
ЗИЛ 130
ЗИЛ 375ЗИЛ 508ЗМЗ 53-11,
ЗМЗ 66-06,
ЗМЗ 672-11
Диаметр, мм:
  • – смесительной камеры
    • – узкого сечения диффузора:
    • – большого
    • – малого

36

28
8,5


36

30
8,5


36

28
8,5


34

27
11

Калиброванных отверстий жиклеров:
  • – главного топливного
  • – полной мощности
  • – воздушных главной дозирующей системы
  • – воздушных системы холостого хода
  • – форсунки ускорительного насоса
  • – жиклера экономайзера


2,5
2,2
1,6х1,8



2,5
2,2
1,6х1,8



2,5
2,2
1,6х1,8


1,3

0,85
1,8
0,6
1,6
Расстояние до уровня топлива от верхней плоскости корпуса19±0,519±0,519±0,520±0,5
Пропускная способность жиклеров, см3/мин:
  • – главного топливного
  • – топливного холостого хода
  • – механического экономайзера

280
68
205

350
72
320

295
68
215

310
90
Подача топлива ускорительным насосом за 10 ходов15–2015–2015–2016±4

Схема подключения клапана также имеет принципиальные отличия от рассмотренных ранее карбюраторов: на режиме ПХХ блок управления включает обмотку клапана ЭПХХ к электроцепи и клапан перекрывает подачу эмульсии. Вместо микровыключателя карбюратор имеет контактную пластину на нижнем фланце и контакт на рычаге дроссельных заслонок. Благодаря такой конструкции при каких-либо нарушениях в системе управления клапаном ЭПХХ (обрыве цепи, окислении контактов и др.) двигатель на холостом ходу продолжает работать, и водитель не замечает неисправности, поскольку расход топлива увеличивается всего на 2-4%, а на шоссе практически не меняется.

Клапан ЭПХХ начинает работать только после прогрева системы охлаждения двигателя свыше 60 °С. На режиме свыше 1000 об/мин электронный блок включает цепь питания клапанов ЭПХХ. Однако если дроссельные заслонки приоткрыты, то контакты на упорном винте разомкнуты, электроцепь питания отключена и клапана ЭПХХ остаются открытыми. При частоте вращения свыше 1000 об/мин, когда водитель отпускает педаль «газа», электромагнитные клапаны перекрывают подачу эмульсии через систему холостого хода. При снижении частоты вращения до 1000 об/мин блок управления отключает цепь питания, клапаны открываются, и двигатель начинает работать на режиме холостого хода.

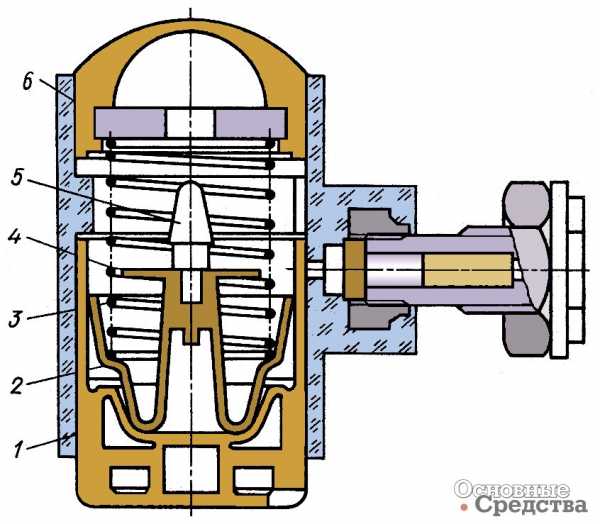

Проверку системы ЭПХХ можно произвести на прогретом двигателе при помощи лампы 12 Вольт мощностью не более 3 Вт, подключаемой вместо клапана. При повышении частоты вращения (свыше 1500 об/мин) лампа должна гореть. Если лампа не горит, следует убедиться, что проводка не нарушена и очистить контакты на карбюраторе и у датчиков. После резкого закрытия дроссельных заслонок и снижения частоты вращения меньше 1000 об/мин лампа должна гаснуть. Работу клапанов проверяют также по характерным щелчкам при их посадке во время резкого закрытия дроссельных заслонок после работы при повышенной частоте вращения (2000-2500 об/мин). Отдельно проверяется герметичность посадки каждого из клапанов, для чего их необходимо вывернуть и подключить к сети 12 вольт. На клапан одевается шланг, в который подается воздух или вода под небольшим давлением (например резиновой грушей).

Своевременный и грамотный уход за карбюраторами позволяет не только избежать пробле с экологической полицией, но и заметно снизить эксплуатационные расходы.

Впрочем, карбюратор — далеко не единственный виновник перерасхода топлива и повышенного содержания СО и СН в отработавшихъ газах. Большое значение имеет состояние системы питания двигателя воздухом.

В автомобилях ЗИЛ-431410, ЗИЛ-130К и ЗИЛ-131М воздух к воздушному фильтру подается по каналу, расположенному в усилителе капота двигателя. Это позволяет повысить мощностные показатели двигателя за счет подачи более холодного, чем в подкапотном пространстве, воздуха. Кроме того, наружный воздух, как правило, более чистый, что уменьшает засорение фильтра, увеличивает ресурс двигателя, способствует стабилизации его экологических и энергетических показателей. При этом необходимо следить за наличием заглушки в дополнительных отверстиях канала, чтобы предотвратить попадание воздуха из подкапотного пространства

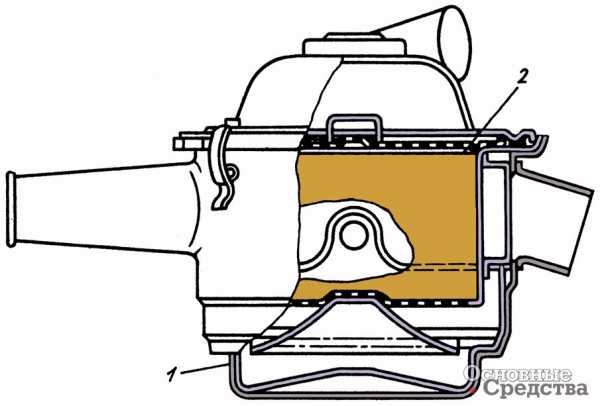

В настоящее время главным образом применяются воздушные фильтры трех типов: масляно-инерционные, сухие с пористым сменным элементом и сухие инерционные (циклоны).

Достоинством масляно-инерционных фильтров является возможность их длительного использования без замены фильтрующего элемента. При засорении сопротивление меняется незначительно. Основной недостаток – относительно невысокая степень очистки воздуха: 95-97% при минимальном и 98,5-99% при максимальном расходе воздуха.

Наилучшая очистка воздуха обеспечивается пористым материалом (бумагой, картоном или синтетическим). Эффективность очистки доходит до 99,5%. Недостатком таких фильтров является меньшая пылеемкость и заметное повышение сопротивления при засорении. Поэтому чаще приходится проверять степень их засоренности и своевременно заменять или очищать фильтрующий элемент.

Установить связь между пробегом автомобиля и повышением сопротивления воздушного фильтра довольно трудно. При езде в городе, по асфальтированному шоссе, в зимних условиях допустимый пробег часто превышает 15 тысяч километров. В то же время несколько десятков километров в условиях сильной запыленности могут довести сопротивление фильтра до предела.

Увеличение сопротивления ведет к ухудшению наполнения цилиндров двигателя, нарушению регулировок карбюратора, увеличению выброса СО и СН. При больших нагрузках и сопротивлении фильтра 5 кПа (около 40 мм рт.ст.) снижение максимальной мощности доходит до 5-8%, а максимального крутящего момента – до 3-5%. Увеличивается расход топлива. Оценка сопротивления воздушного фильтра производится при испытании двигателя на моторном стенде или автомобиля на роликовом стенде, а также при проверке фильтра на вакуумной установке. На некоторых автомобилях устанавливаются индикаторы вакуума, отрегулированные на заданную допустимую степень засорения фильтра (обычно 3.3-7,5 кПа). Индикаторы вакуума выпускаются для тяжелых грузовиков, но часто их устанавливают на автомобили среднего и малого тоннажа.

Элемент картонного фильтра, достигший предельной запыленности, должен быть заменен на новый. При этом следует обратить внимание на плотность прилегания уплотняющих поясков к корпусу фильтра по всему периметру и герметичность заделки торцов картонного или синтетического элемента. При отсутствии сменного элемента он может быть частично восстановлен путем продувки его сжатым воздухом со стороны внутренней полости (при наличии предочистителя продувка производится отдельно). В отдельных случаях элемент фильтра промывается беспенным моющим раствором и тщательно просушивается.

После продувки пылеемкость в среднем восстанавливается наполовину, а после промывки -на 60%, поэтому срок службы после регенерации соответственно сокращается. Элементы фильтра из синтетического материала допускают многократную промывку — до 10 раз.

В связи с невысокой пылеемкостью фильтров из пористого материала для автомобилей, работающих в условиях высокой запыленности воздуха, существуют двух- и трехступенчатые фильтры. Как правило, первая ступень – это циклон или масляно-инерционный фильтр, вторая и третья ступени это сухие пористые фильтры.

Необходимо периодически проверять герметичность соединения воздушных каналов, шлангов системы вентиляции картера, установки фильтрующих элементов, уплотнений фланцев карбюратора и впускного трубопровода. При смене фильтра на изношенном двигателе требуется проверить, нет ли течи масла через сальники на повышенных оборотах коленчатого вала: давление в картере увеличилось, и появилась вероятность течи масла через изношенные сальники и неплотные соединения.

В системе топливоподачи необходимо периодически проверять степень засоренности топливных фильтров. При их засорении особенно в жаркое время возникают паровые пробки, приводящие к нарушению топливоподачи.

os1.ru
