Свечи подогрева дизельного двигателя – Быстрая проверка свечей накаливания. Как проверить свечи дизельного двигателя лампочкой или тестером не снимая их

Содержание

Срок службы свечей накаливания в дизельных двигателях

Ресурс свечей накаливания дизельных двигателей.

Свечи накаливания закрытого типа имеют ряд преимуществ. У них слитная конструкция, они не нуждаются в техобслуживании и надёжны в применении.

Ресурс свечей накаливания дизельных двигателей.

Если условия эксплуатации не нарушены, то такие свечи прослужат долго. В среднем они выдерживают около 60 000 км пробега. Неисправности возникают вследствие различных причин:

  • Свечи были повреждены механически во время монтажа. Через появившиеся повреждения в оболочке в порошковый уплотнитель попадают загрязнения и влага, а это вызывает замыкание витков спирали на корпус;
  • Электрохимическая коррозия создаёт трещины, вздутие и оплавление рабочей части спирали.
  • Если в камеру сгорания устанавливается несоответствующая двигателю свеча, то рабочая часть нагревательного элемента чрезмерно выступает и перегревается, повреждая сам нагреватель.

Сбои в работе свечей накаливания возникают также при повреждении реле времени блока управления или одного из трёх датчиков – датчика температуры охлаждающей жидкости, датчика оборотов двигателя или датчика скорости движения.

Свечи накаливания дизельного двигателя могут не включаться из-за неисправности системы подачи топлива. Например, если увеличена дозировка топлива, угол опережения впрыска топлива отклонён, или в случае, когда напряжение в системе электропитания завышено.

Разные конфигурации и типы свеч накаливания могут иметь различные технические характеристики, включая размер, мощность и время нагрева до необходимой температуры. По этой причине при неисправности свечи необходимо заменить её исправной свечой того же типа. Иначе последующие неисправности новой свечи неизбежны: она может разогреваться недостаточно или не нагреваться вообще. В случае, когда при длительной эксплуатации свечей накаливания, одна свеча выходит из строя, лучше сразу заменить весь комплект. Выход из строя одной свечи может означать, что и остальные уже не прослужат долго.

Свечи накаливания обладают хрупкой конструкцией, именно поэтому рекомендуется снимать их только с целью последующей замены. При монтаже свечей необходимо затягивать их динамометрическим ключом, усилием не больше 20 Нм. Если для установки требуется специальная гайка круглой формы для крепления электрического провода, то эту гайку нужно затягивать только вручную. Если гайка имеет шестигранную форму, то можно затянуть ей ключом, но без нажима.

Диагностика.

Исправность свечей накаливания дизельного двигателя проверяется омметром. Если сопротивление спирали варьируется от 0,7 до 1,8 Ом, то свечи исправны. В режиме прогрева для диагностики используется бесконтактный амперметр. При этом сила тока исправной свечи составляет 5-18 А. Конечно, не всегда необходимые приборы бывают под рукой. В этом случае в некоторых дизельных моторах свечу можно проверить визуально. Для этого необходимо снять форсунки и через появившиеся отверстия в головке блока цилиндров проверить разогрев свечи в зависимости от цвета стержня.

Диагностику реле времени и датчиков рекомендуется оставить специалистам. Важно запомнить, что система подогрева подходит только для «холодного» двигателя, чья температура не поднимается выше +60°С.

Дата добавления: 2016-06-29; просмотров: 3012;

Похожие статьи:

Как проверить свечи накала: все варианты

Функцией свечей накала является быстрый прогрев воздуха, внутри камеры сгорания автомобиля с дизельным двигателем. Благодаря этому, температура в цилиндре достигает 800-850 градусов Цельсия, чего как раз достаточно, для воспламенения горючей смеси. Необходимость применения свечей накаливания обусловлена тем, что достичь такой температуры, путем сжатия воздуха, невозможно. Чтобы гарантировать стабильность работы двигателя, отключение нагревательных элементов происходит только при 75 градусах.

Выход из строя 1-2 свечей накаливания, при сравнительно теплой погоде, заметить сложно. Но как только наступают холода, автовладелец сталкивается с проблемами запуска дизельного мотора и необходимостью проверки свечей накала.

Одну из ключевых функций берет на себя реле или электронный блок, который контролирует напряжение, а также продолжительность подачи тока на свечу. Мало кто знает, что, при нагреве свечей до 1300 градусов Цельсия, в течение двух-десяти минут, каждое из устройств потребляет 8-40 Ампер. Функцию помощника водителя берет на себя лампочка на приборной панели, имеющая вид спирали. Пока она светится, заводить двигатель рано.

В современных машинах, электроника на борту, с точностью, отслеживает температуру мотора и, при нагреве последнего до определенного уровня, вообще не включает свечи накала. Это не удивительно, ведь при температуре двигателя от 60 градусов Цельсия и более, сложности с пуском исключены. Проблемы с дизелем возможны, только при пуске «на холодную».

Свечи накала могут ломаться по следующим причинам:

  • Спираль нагревательного элемента исчерпала свой ресурс. Как правило, это происходит через 75-100 тысяч километров.
  • Вышла из строя топливная система.

Признаки неисправности

Многие автовладельцы знают, как проверить свечи накала, но при этом не делают это своевременно. Признаки неисправности можно условно разделить на 2 категории: косвенные и явные.

К косвенным признакам можно отнести:

  • Появление сизо-белого дыма из выхлопной трубы. Это свидетельствует о том, что горючее в камеру сгорания подается, но не сгорает.
  • Неровная работа мотора на ХХ. Проблему легко заметить по появлению жесткости в работе двигателя, тряске пластиковых элементов салона и повышенном уровне шума. Причиной может быть позднее воспламенение дизельного горючего, из-за отсутствия подогрева.
  • Мотор тяжело запускается в холодную погоду. В процессе завода двигателя, приходится делать несколько прокручиваний стартером.

Существуют и явные признаки, которые напрямую указывают на необходимость замены свечи накала:

  • Повреждение наконечника (как частичное, так и полное).
  • Вздутие калильной трубки. Такая проблема часто возникает, из-за высокого уровня напряжения.
  • Большой слой нагара на наконечнике, около кожуха

motors4x4.ru

Есть ли свечи в дизельном двигателе?

Часто можно услышать, что в дизеле топливо "воспламеняется от сжатия", - однако эта формулировка не совсем точна, так как в ней пропущен крайне важный промежуточный этап. При движении поршня от нижней мертвой точки к верхней сжимается не топливовоздушная смесь (как это происходит в бензиновом моторе), а только воздух. Сжимается - и при этом нагревается до температуры в 700-900 градусов. И топливо, впрыскивающееся в цилиндр в самом конце такта сжатия, воспламеняется не от сжатия, а от соприкосновения с раскаленным воздухом.

Однако все это без проблем работает, когда двигатель уже прогрелся до рабочей температуры, когда высокую температуру в цилиндре помогают поддерживать нагревшиеся стенки. А как быть в момент запуска мотора, когда температура воздуха внутри цилиндра несильно отличается от уличной. Особенно зимой - даже при очень высокой степени сжатия поршень не способен превратить "минус десять" в "плюс семьсот". Вот тут на сцену и выходят свечи. Только не зажигания, а накаливания. По сути они представляют собой нагревательные элементы, размещенные либо в самой камере сгорания (на моторах с непосредственным впрыском), либо в предкамере, куда выведена топливная форсунка. За считанные секунды - от 7 в случае с самыми дешевыми свечами и до 2 в случае с самыми продвинутыми - спрятанная внутри свечи спираль нагревается до 1000 градусов и нагревает окружающий воздух.

Впервые свечи накаливания появились на дизелях в конце двадцатых годов прошлого века. Впрочем, за прошедшие 90 лет их конструкция более чем заметно эволюционировала.

Сейчас на рынке присутствуют свечи разных брендов, отличающиеся и по конструкции, и по использующихся в них материалах. К примеру, в недорогих свечах нагревательная металлическая спираль спрятана в металлический стержень, а в дорогих - "запечена" в высокотехнологичную керамику, которая за счет высокого коэффициента теплопроводности нагревается быстрее и до более высоких температур, что позволяет сделать узел более компактным. Если раньше свечи выключались сразу после пуска двигателя, теперь они могут работать до момента, когда прогреется антифриз, - плюс начинают нагреваться, когда автомобиль движется накатом.

Так что же получается - владельцам автомобилей с дизелем не удастся сэкономить на свечах? В каком-то смысле получится, потому что срок службы у качественных свечей накаливания сейчас превышает 100 000 километров.





auto.vesti.ru

Доступно о свечах накала. — DRIVE2

Статья позаимствована с сайта mirtransporta.ru, автор Леонид Круглов (большое ему спасибо)

Свеча для дизеля

В дизельных двигателях с предварительной и вихревой камерами сгорания для пуска холодного двигателя необходимы свечи накаливания для зажигания топливной смеси. О них наш разговор.

Свеча для дизеля
Дизельные двигатели — это двигатели с самовоспламенением, которое происходит от повышения температуры внутри камеры сгорания при сильном сжатии топливовоздушной смеси. Однако при низких температурах для холодного пуска требуется больше энергии, так как и подаваемый воздух, и сам двигатель холодные, и часть тепла, получаемого при сжатии, рассеивается на их обогрев.

Чтобы компенсировать эти потери, используют свечи накаливания. Стержень свечи накаливания выступает внутрь камеры сгорания или предкамеры и расположен точно на краю завихрения топливовоздушной смеси для ее оптимального подогрева. При подаче на них напряжения их нагревающий стержень раскаляется до 800 и даже более градусов. Двигатель нуждается и в послепусковом накаливании, пока он не прогрелся до рабочей температуры. Это позволяет добиться полного сгорания топлива, а значит, и уменьшения выброса вредных веществ в атмосферу.

Компания NGK предлагает свечи накаливания для разнообразных двигателей. Свечи накаливания, используемые в современных двигателях, отличаются друг от друга не только визуально, но и используемыми материалами и характеристиками — временем нагрева, потребляемым током и т.д. Существует два основных вида — стержневые и керамические свечи накаливания, которые, в свою очередь, подразделяются на несколько типов.

Стержневые свечи накаливания — свечи, в которых нагревательная спираль располагается в накаливающем стержне, изготовленном из жаропрочного металла. Они бывают четырех типов — стандартные, свечи для быстрого пуска, свечи для системы QGS
и саморегулирующиеся (SRM).

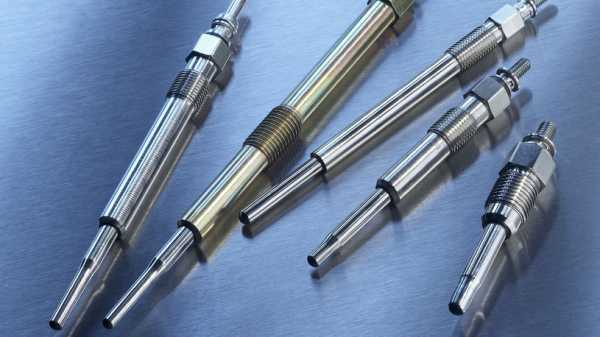

Стержневые свечи накаливания

саморегулирующаяся стержневая свеча накаливания с быстрым нагревом

Нагревательная и регулировочная спирали таких свечей заключены в стрежень накаливания из термостойкого литейного сплава на основе легкого металла. Они образуют общий резистивный элемент, причем нагревательная спираль вместе с передней частью стержня накаливания образует нагревательную зону, тогда как регулировочная спираль закреплена на токоведущих болтах для подключения. Пространство между спиралями и стержнем заполнено изолирующим порошком (окись магния).

Нагревательная спираль непосредственно не подвергается воздействию сгорания и ударных волн, которые возникают из-за быстрого расширения смеси. Стержень накаливания обеспечивает определенную защиту нагревательной спирали от углерода, образующегося при сгорании. Он не откладывается, так что не возникает короткого замыкания.

Стандартные стержневые свечи накаливания имеют такую нагревательную спираль, сопротивление которой не изменяется с повышением температуры, всегда потребляя одинаковый ток.

Свечи накаливания для облегченного пуска имеют нагревательную спираль, сопротивление которой изменяется при изменении температуры. Сначала сопротивление низкое, так что через нагревательную спираль протекает большой ток. Температура поднимается быстрее, чем в стандартных свечах, в результате сокращается время предварительного разогрева. При повышении температуры повышается и сопротивление, отчего уменьшается ток.

Стержневые свечи накаливания QGS нагреваются очень быстро, но требуют специального устройства управления QGS. Имеются два различных и не взаимозаменяемых типа свечей накаливания для облегченного пуска: с одной нагревательной спиралью и с двумя нагревательными спиралями.

Первый тип имеет одну нагревательную спираль с низким сопротивлением, которая выполнена с расчетом на очень высокий ток. Второй тип содержит как нагревательную, так и регулировочную спираль. Это гарантирует, что сопротивление при повышении температуры повышается, и поэтому в известной мере обеспечивается регулировка температуры. Эти свечи накаливания обеспечивают очень малое время предварительного разогрева и улучшают пусковые качества.

Если напряжение подается слишком долго, температура становится слишком высокой, свечи могут оплавиться и треснуть. Поэтому устройство управления или реле должно уменьшать или совсем выключать ток, как только температура достигает примерно 900 оC.

Стержневые свечи накаливания SRM имеют нагревательную и регулировочную спираль. Нагревательная спираль нагревается очень быстро, а регулировочная спираль повышает сопротивление при повышении температуры. Благодаря свойствам регулировочной спирали такая свеча нагревается очень быстро, а при достижении температуры нагрев автоматически понижается.

Такая система разогрева не требует никакого внешнего контроля и обеспечивает отличные характеристики разогрева и остаточного накала!

Стержневые свечи накаливания с остаточным накалом могут функционировать при полном напряжении генератора. Их температура быстро повышается, однако затем снижается до величины, ниже температуры свечей без остаточного накала. Это происходит благодаря нагретой регулировочной спирали, электрическое сопротивление которой повышается, в то время как ток уменьшается, в результате чего становится невозможным выход из строя стержня накаливания.

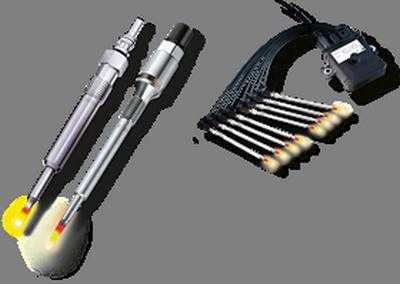

Керамические свечи накаливания

Керамическая свеча накала

Керамические свечи накаливания подразделяются на два основных типа — свечи для системы QGS и саморегулирующиеся (SRC). В отличие от нагревательной спирали стержневой свечи, нагревательная спираль керамической свечи имеет особо высокую точку плавления. Кроме того, она размещается в крайне износостойком материале — нитрите кремния, который не только защищает ее от высоких температур и вибрации в камере сгорания, но и является очень эффективным проводником тепла.

Сейчас есть более совершенные свечи накаливания — высокотемпературные свечи (HTC)
и следующее поколение — новые высокотемпературные свечи (NHTC — New High Temperature Ceramic glow plug).

Концепция нового поколения керамических свечей накаливания NHTC предусматривает использование удлиненного нагревательного электрода уменьшенного диаметра, обеспечивающего подъем температуры до 1000 оC всего за 2 секунды. Кроме того, время остывания увеличено до 10 минут, а в результате возможности промежуточного накаливания впервые появляется потенциал для сокращения выбросов, например на фазе пуска.

Керамические свечи накаливания новой серии нагреваются максимально до температуры около 1300 оC, что обеспечивает великолепные условия пуска двигателей с низкой степенью сжатия, обеспечивающих, в свою очередь, потенциал для сокращения выбросов. Кроме того, они имеют повышенную вибрационную сопротивляемость. Обе новые свечи накаливания позволяют также снизить расход энергии.

В керамической свече накаливания для облегченного пуска повышение температуры происходит быстрее, чем в стержневых свечах для облегченного пуска. Прикладываемое напряжение при этом точно регулируется с помощью специального устройства управления или реле накаливания.

Так же, как и стержневые свечи накаливания, керамические свечи саморегулирующегося типа оснащаются нагревательной спиралью и регулировочной спиралью для регулировки напряжения, которая уменьшает ток при повышении температуры. Эти свечи отличаются ускоренным повышением температуры и увеличенной теплопроводностью. Этот тип свечей зажигания не нуждается во внешнем управлении, так как является саморегулирующимся.

Керамические свечи накаливания снабжены специальной нагревательной спиралью, которая обладает особенно высокой температурой плавления. Эта спираль заключена в новый керамический материал — силиконнитрит. Он отличается очень высокой теплопроводностью, что обеспечивает очень малое время разогрева. Материал может выдерживать в течение длительного времени быстрый нагрев.

Керамические свечи накаливания имеют более высокую термостойкость и больший срок службы, чем стержневые свечи накаливания.

Хорошо функционирующие и надежные свечи накаливания — серьезный помощник при каждом холодном пуске.

В холодное время года двигатели не всегда запускаются, как хотелось бы. Одного возникающего тепла часто недостаточно, чтобы запустить двигатель. Нередко в камерах сгорания не хватает требуемого тепла. Потери тепла из-за холодных цилиндров и впускаемого воздуха препятствуют самовоспламенению. Дизельный двигатель без подачи тепла не достигает требуемых температур. Основной функцией свечей накаливания является снабжение дополнительной энергией при пуске.

Стержень свечи накаливания выступает внутрь камеры сгорания или предкамеры, располагаясь точно на краю завихрения топливной смеси. Таким образом, он имеет возможность направить тепло точно туда, где оно требуется. Однако он ни в коем случае не должен выступать в камеру сгорания слишком далеко, так как не будут гарантированы подготовка топлива и формирование топливной смеси. Выделение свечой накаливания тепла оптимизирует сгорание, уменьшая выделение бело-голубого дыма и другие выбросы. Топливо сгорает равномернее и полнее; при этом освобождается больше энергии, и температура в камере сгорания повышается быстрее, устраняя детонационный стук при холодном пуске. Благодаря остаточному накалу топливо сгорает полнее, снижая выделения дыма примерно на 49%.

Свеча накаливания подвергается воздействию сгорающего топлива, поэтому должна выдерживать воздействие сильного нагрева, высокого давления, вибраций и вызывающих коррозию химикатов. Кроме того, она должна быстро достигать рабочей температуры и иметь длительный срок службы.

www.drive2.ru

Свечи накаливания на дизель – как подобрать и проверить?

В нашей статье мы разберем, какие свечи накаливания требует дизель, принцип работы этого элемента и его разновидности. Это совсем не та искра, которую привыкли подразумевать, говоря о бензиновом моторе, так что самое время внести ясность.

Свечи накаливания: дизель и бензин – в чем разница?

Итак, как известно, дизельный движок отличается от своего карбюраторного прототипа. Ведь во втором случае происходит самовоспламенение. При забросе топлива всасываемый воздух, сжимаясь, нагревается до 700-900 °С, как раз это и приводит к самовозгоранию. В силу того, что дизельный двигатель устроен иначе, чем бензиновый, принципы их работы также отличаются. В бензиновом моторе возгорание происходит от искры, а вот моторе с дизельным топливом – от сжатия. Для того чтобы топливо воспламенялось, его необходимо подогреть.

В летний период это не составит никакого труда, так как довольно тепло, а вот при морозе и в случае запуска «на холодную» нужно обеспечить дополнительный прогрев в камере сгорания. В каждую из камер ввинчивают по свече накаливания. В тот момент, когда через спиральный резистор проходит электрическая энергия, нагревая его до температуры в 100 °С, происходит возгорание. Таким образом, можно сказать, что свеча накаливания в дизельном двигателе привела к самозажиганию дизельного топлива.

Свечи в дизеле не служат в качестве источника искры для воспламенения горючей смеси, они нужны лишь для ее подогрева.

Как проверяется свеча накаливания в дизельном двигателе?

Есть несколько способов проверить рабочее состояние элементов. Это можно сделать посредством двигателя или отдельно от него. Для того чтобы проверить работоспособность свечей накаливания вне двигателя, то есть не вкручивая их, необходим омметр или вольтметр. Эти устройства используются для проверки состояния напряжения. При отсутствии того или иного можно проверить следующим способом: подключить свечу к аккумулятору, подсоединить плюс на клемму, а вот минус завести на корпус замеряемого элемента.

Через несколько секунд у исправной свечи нагреется спираль, затем она начнет светиться, это и покажет ее работоспособность. Если же ни какой реакции не произойдет, необходимо заменить элемент накаливания. Еще один способ проверить их работоспособность – использовать шину. Для этого на ней устанавливают вывернутые свечи, концы которых следует направить вверх. Затем с помощью проводов со сравнительно большим сечением замыкают «массу», прикрепляя проводники к корпусу каждой свечи.

В некоторых инструкциях по ремонту двигателей описывается способ проверки работы элементов накаливания через отверстия, предназначенные для форсунок. Предварительно их выкрутив, понаблюдайте, как светятся штифты, раскаленные от нагрева. Если один или несколько элементов горят менее ярко, чем остальные, или не светятся вовсе, необходимо проверить их электрические соединения и следом проверить значение сопротивления.

Какие свечи накала может иметь дизельный мотор?

Чтобы всегда знать, в каком состоянии свечи накала, дизель оснащают соответствующим датчиком. Такой индикатор покажет неисправность, он загорается в случае наличия проблемы и гаснет, если достигнута необходимая температура нагрева. Не всегда стоит беспрекословно доверять этим приборам. Все же необходимо обезопасить себя, и перед началом зимнего сезона стоит все проверить самостоятельно. Если хотя бы один элемент в дизельном двигателе неисправен, целесообразно будет его заменить.

Не каждый знает, что этих элементов накаливания существует два вида – это открытые и закрытые. Свечи закрытого типа, в отличие от представителей открытого типа, отличаются высокой механической прочностью и долговечностью в эксплуатации, так как они не окисляются. В основу устройства данного типа входит спираль, которая защищена специальной оболочкой, заполненной керамическим порошком.

Свечи открытого типа еще называют штифтовыми или стержневыми. Они устанавливаются в камере сгорания. При этом обязательным условием является попадание топлива на раскаленную часть. Работоспособность их зависит от отсутствия загрязнений и влаги на поверхности. Чтобы этого не допустить, необходимо плотно закреплять стержень манжеты, которую производят из силиконового герметика или резины. Когда вы выбрали нужные свечи накаливания на дизель, замена на СТО предпочтительней.

Оцените статью: Поделитесь с друзьями!

carnovato.ru

Диагностика свечей накала, дизель — бортжурнал Mazda BT-50 ''турбовая'' 2008 года на DRIVE2


Сложность запуска двигателя при низких температурах является основным отличием дизельного мотора от бензинового двигателя. Свечи накала должны обеспечивать старт дизельного двигателя. Водителя ожидают определённые трудности при отказе работы свечей накала.

Для того чтобы топливно-воздушная смесь воспламенилась в цилиндрах двигателя, работающего на дизельном топливе, необходима температура 8000 — 8500С. При охлаждении дизеля до температуры ниже 500С, повышение температуры до 8000С путём сжатия воздуха поршнями не возможно.

Для того чтобы этого добиться, в конструкцию дизельного двигателя установили свечи накаливания. Они расположены так, что рабочая часть свечи находится в камере сгорания топливно-воздушной смеси и обеспечивает подогрев воздуха.

Основным назначением свечи накаливания является быстрое достижение рабочей температуры смеси. При повороте ключа «зажигания» свечи за считанные секунды накаляются до температуры 800-1300 градусов, и воздух в камере сгорания быстро нагревается. При этом каждая свеча расходует ток 8 – 16 ампер. Посредством реле или электронного блока происходит управление величиной напряжения и длительностью подачи электрического тока на свечи.
После отключения сигнальной лампочки на панели, реле ещё порядка трёх минут подогревает свечи на работающем моторе. Так как температура накала свечей очень велика, то они ещё достаточное время остаются горячими, поэтому многие современные свечи отключаются от сети сразу, после выключения стартёра. Современные конструкции оснащены электроникой, которая самостоятельно определяет температуру двигателя, и если температура достаточно высока, то свечи не включаются.

По своей сути, свеча накаливания является нагревательным элементом, который крепится в корпусе и закрывается кожухом. По внешнему виду — это спираль из тугоплавкого металла. Две спирали из разных металлов представляют более сложную конструкцию свечи. Сопротивление свечи зависит от степени нагрева. Свечи автоматически, без внешнего реле поддерживают температуру, и не допускают перегрева.

Наиболее вероятной причиной затруднительного запуска дизельного двигателя является отсутствие подогрева во внутренних объёмах цилиндров. Если двигатель исправен, то после включения стартёра и нескольких оборотов коленчатого вала, двигатель незамедлительно начинает работать.

В тёплое время года нерабочее состояние одной свечи сразу обнаружить трудно. При запуске двигателя это не заметно. Но через несколько минут работы двигателя это будет заметно, так как работа мотора будет неровной. Это происходит из-за нарушения процесса сгорания смеси в холодном цилиндре.

Значительно осложнят запуск двигателя проблемы в двух свечах. Вышли из строя сразу три, или четыре свечи — факт маловероятный.Поэтому, если двигатель не удаётся завести, проблему следует искать в проводке или в реле управления. Некоторые модели автомобилей оснащены лампочками, которые включаются при обнаружении неполадок свечей.

Проблем с запуском двигателя не возникнет даже при неисправности свечей, только в том случае, если температура двигателя больше 60 градусов.

Если несколько раз подряд вы испытали трудности при запуске двигателя, то стоит проверить состояние свечей. Неисправность одной свечи ведёт к неисправности остальных.

Существует две причины выхода свечи из строя: закончился срок эксплуатации или неполадки в топливной системе. Следует обратить внимание, что если на старом автомобиле выходит из строя одна свеча, то целесообразнее заменить сразу все.

Неисправность топливной системы (её деталей) пагубно сказывается на сроке службы свечей. При износе или загрязнении форсунки, топливо попадает на нагревательный элемент, вследствие чего, в оболочке образуется отверстие и спираль разрушается. Также повредить свечу можно при проведении демонтажа или некачественной установки.

При неисправности реле может произойти перегрев свечи, что приведёт к оплавлению оболочки и перегоранию спирали. Причиной затруднения запуска может стать и само реле. Оно может перегореть. Если при проведении ремонта неправильно уложили кабель, то в процессе эксплуатации провода, идущие от реле, могут оборваться или перетереться.

Элементарной диагностикой свечей накала является проверка их электропроводимости. Ток должен проходить через свечу.Сопротивление свечи в холодном состоянии составляет 0,6 — 0,4 Ома. Определить сопротивление свечи бытовым тестером невозможно, но обнаружить обрыв спирали нагревателя вполне реально и самостоятельно.

Более точную диагностику проводят специалисты. При помощи индукционного амперметра можно провести диагностику свечи без её демонтажа. Очень часто для выявления неисправности узла требуется проверка на специально оборудованном стенде и строгий визуальный осмотр.

В тех случаях, когда отказывают сразу все свечи, необходимо проверить электрику всего автомобиля. Особое внимание следует обратить на реле, которое управляет свечами, и проверить цепь.

www.drive2.ru

Свеча накаливания в дизельном двигателе: свечи зажигания

2278 Просмотров

Практически каждый водитель знает, что в дизельном моторе нет системы зажигания как в бензиновом двигателе внутреннего сгорания. Тогда встает вопрос о том, как же запускается дизельный мотор. Ответ на этот вопрос достаточно прост. Для того, чтобы воспламенить дизельную топливную смесь, требуется не искра, а сжатие.

Принцип действия основан на том, что воздух нагревается за счет сильного сжатия, и во время попадания туда топлива оно воспламеняется. Проблема такого мотора в том, что в холодное время года для того, чтобы нагревался воздух в цилиндрах, требуется еще и внешнее тепло. Стоит отметить, что в дизельном двигателе нет свечей зажигания, но есть свечи накаливания.

Подогрев камеры

Как уже всем известно, в бензиновом моторе есть свечи зажигания. Процесс воспламенения прост. Свеча зажигания дает искру, благодаря чему загорается бензин. Соляра (дизельное топливо) не загорается от легкой искры, поэтому было придумано, чтобы дизель попадал сразу в горячий воздух и воспламенялся.

Основная работа свечи накаливания происходит в холодное время года. Дело в том, что она разогревает как топливо, так и воздух, который попадает в цилиндры для сжатия. Она очень помогает в холодное время года запускать дизельный двигатель.

Существует два вида свечей накаливания.

  • Первый тип – это корпус с монолитной спиралью. Такая система проще и выгоднее для покупателя. Эта система устанавливается на большинство автомобилей с дизельным двигателем. Такую свечу гораздо проще отрегулировать, чем свечу с двойной спиралью.
  • Также существует второй тип – это двойная спираль. Такой вид позволяет более тщательно подобрать оптимальный уровень и температуру, однако стоит отметить, что для правильной регулировки требуется качественно выбрать материал спирали, ведь если спираль будет выполнена из низкокачественного материала, то она станет быстро разрушаться.

Расположение

О том, где находятся свечи зажигания, знают практически все, а вот свечи накаливания располагаются в зависимости от того, какой марки двигатель.

Если дизельный мотор состоит из одной вспомогательной камеры сгорания, то она устанавливается непосредственно в этой камере сгорания. Если же он поделен на цилиндры, то она устанавливается в форкамере или вихревой камере.

Современные моторы обладают прямым впрыском топлива, а это значит, что вихревых камер уже не ставят. Свечи накаливания греют непосредственно сам цилиндр.

Принцип работы

В отличие от обычных свечей зажигания, она воспламеняет топливо не с помощью искры, а с помощью нагрева спирали. Запуск работы свечи накаливания происходит с поворотом ключа зажигания. В это время на приборной панели загораются все соответствующие индикаторы об ее работе. Запускаются они лишь для того, чтобы нагреться до рабочей температуры, что происходит менее чем за 4 секунды.

Стоит отметить тот факт, что если свечи накаливания неисправны, то дизельный автомобиль будет возможно завести только при исправно работающем стартере. На свечу накаливания после успешного запуска двигателя какое-то время еще подается электричество. Это нужно для того, чтобы дизель полностью прогорел без остатка. Полное прогорание топлива обеспечивает тихий запуск мотора, а также уменьшается количество вредных выбросов в атмосферу.

Достоинства и недостатки

У дизельного двигателя, как и любого другого, имеются свои недостатки.

  • Главным из них является то, что зимой автомобиль долго прогревается, из-за чего теряются скоростные качества автомобиля.
  • Вторым минусом считается трудность запустить мотор зимой. На этом минусы закончились.
  • К минусам стоит отнести и тот фактор, что для того, чтобы заправить бак автомобиля, потребуется выбрать «правильное» топливо, особенно зимой. Дело в том, что дизель бывает летним, зимним и межсезонным.

Стоит отметить, что все минусы дизеля проявляются только в зимнее время, так как без накаливания многие дизели не заведутся.

  • К положительным моментам можно отнести низкий расход топлива, которое и без этого дешевле бензина.
  • Вторым плюсом можно считать долговечность и выносливость двигателя на дизельном топливе.
  • Есть еще один плюс, но на него покупатели редко обращают внимание. Это то, что дизельный двигатель экологически чище, чем бензиновый собрат.

Споры

Водители, которые ездят на бензине и дизеле, постоянно спорят между собой. Дело в том, что каждый двигатель имеет свои положительные и отрицательные стороны. Каждый водитель свято уверен в том, что его мотор лучше. Но для того, чтобы определить какой из моторов все-таки лучше для каждого водителя отдельно, можно лишь прокатившись на обоих.

Резюме

Каждый заинтересованный человек после того, как прочитает данную статью, сможет вывести для себя несколько важных фактов. Многие люди не знали о том, что дизельный мотор не имеет системы зажигания, и теперь понимают почему владельцы дизельных автомобилей зимой часто ковыряются под капотом своих машин.

В статье также описаны плюсы и минусы такого двигателя, и как достигается такой низкий уровень загрязнения окружающей среды.

portalmashin.ru

Свеча накаливания для дизеля. Реле свечей накаливания :: SYL.ru

Конструкция дизельных двигателей немного отличается от традиционных бензиновых. Среди отличий конструкции различают разный принцип воспламенения топливо-воздушной смеси. Если в бензиновых агрегатах смесь загорается от искры, то в дизельных агрегатах все не так. Давайте познакомимся с конструкцией и назначением свечей накаливания в дизельных моторах.

Назначение свечей в дизельном двигателе

Итак, свеча накаливания в первую очередь нагревает воздух в цилиндрах до момента запуска. Так, запустить дизельный агрегат, если температура на улице ниже 5 градусов выше ноля, практически невозможно. Эти детали сильно увеличивают ресурсы моторов. Двигатель несет не такие нагрузки в холодное время года.

Но, после того как мотор запустится и будет достаточно прогрет, свечи накаливания для дизеля меняют свою роль. Теперь они помогают в процессах распыления топлива. Здесь все дело в том, что дизельное топливо, которое подается в цилиндры через форсунки, непосредственно сталкивается со свечой. Так, в цилиндре образуется процесс завихрения. Благодаря этому значительно улучшается образование топливной смеси.

Разновидности и устройство

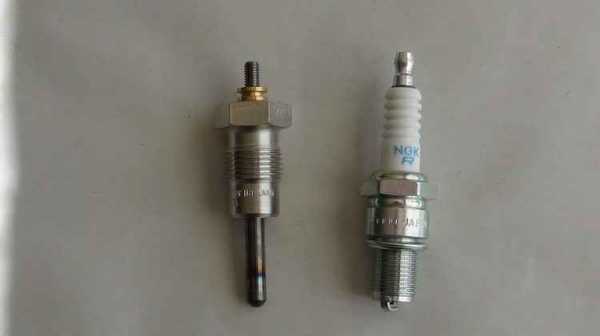

Дизельная свеча накаливания по внешнему виду может чем-то напоминать свечу для бензиновых моторов. Но при этом дизельные аналоги не вырабатывают искру. Эта деталь оснащена спиральным металлическим или же керамическим нагревательным элементом.

Наконечник детали, изготовленный из металла, может состоять из нескольких спиралей. Их две. Одна из них нагревательная, вторая - регулировочная. Первая спираль необходима для того, чтобы обеспечить максимально быстрый нагрев наконечника. Вторая, регулировочная, – это защита от перегрева. Система срабатывает благодаря сопротивлению спирали, которое увеличивается при повышении температуры. Это типовая схема свечей накаливания.

Между спиралями есть пространство. Оно обязательно заполняется специальным наполнителем. Он обладает хорошими изоляционными свойствами. Здесь данный наполнитель выполняет несколько функций. Это и защита спирали от различных воздействий, а также более эффективная передача тепла. Свеча накаливания, оснащенная металлическими спиралями, вполне может разогреваться до 1000 градусов.

Свечи с керамическим нагревателем

Такие детали похожи по принципу своей работы. Отличие ее конструкции в том, что спираль заключена в оболочку из керамических материалов. Так, нагрев осуществляется еще быстрее, а мощность будет еще выше. Чтобы деталь разогрелась до максимальной температуры в 1350 градусов, достаточно одной секунды.

Свечи накаливания для дизеля с одной спиралью

Деталь с такой конструкцией оснащена одной спиралью, которая выполняет функцию нагрева и регулировку, что очень необходимо для практически мгновенного нагрева до рабочих температур.

В большинстве дизельных двигателей эта конструкция вполне соответствует всем требованиям, нагревается деталь быстро, а срок службы ее достаточно высокий.

Развитие технологий постепенно вытесняет такие детали, а заменяют их двуспиральными конструкциями. Это происходит в силу того, что двуспиральная свеча накаливания обладает лучшими и гибкими возможностями регулировки температуры.

Принцип действия

Нагревательные элементы расположены непосредственно в цилиндрах дизельных моторов. Расположены они именно там, где проходит завихрение топливной смеси. Когда водитель автомобиля поворачивает ключ, на свечу подается напряжение. В этот момент она очень эффективно нагревается. Водитель увидит загоревшийся индикатор на приборной панели машины. Для нагрева до рабочих температур нагревательному элементу потребуется порядка 5 секунд. Естественно, это время зависит от того, какая в данный момент температура воздуха.

Далее свеча накаливания уже достаточно нагрелась и работает для того, чтобы достаточно прогреть сами цилиндры и воздух в них. Но этого времени не хватает для того, чтобы эффективно разогреть холодные цилиндры. К тому же воздух постоянно обновляется на холодный снаружи.

Главная цель

Основная цель этой детали - разогрев топлива до температуры испарения. Тогда топливо отлично смешается с воздухом и сразу загорится, но уже от сжатия. После того как соответствующий индикатор на приборной панели погаснет, можно переходить к запуску мотора.

Реле свечей накаливания

Естественно, что данными устройствами необходимо управлять. Для этого в дизельных машинах есть специальное реле либо же отдельный блок управления. Оба устройства необходимы для того, чтобы регулировать напряжение, которое будет подано на свечи. А также они служат для регулировки температуры и длительности нагрева. Работа этого реле зависит от показаний датчика температуры ОЖ и от датчика оборотов коленвала. Вот так осуществляется управление свечами накаливания в дизелях.

Современные дизельные агрегаты предусматривают кроме разогрева перед запуском дополнительный подогрев уже после того, как двигатель запущен. Эта функция способствует снижению шума при работе дизеля, а также позволяет значительно сократить вредные выбросы в атмосферу. Непосредственно для накала необходимо несколько минут. А прекратится он, если температура охлаждающей жидкости достигнет 30 градусов. Так, блок свечей накаливания влияет на качество работы и запуск мотора в холодное время и на ресурс.

Проверяем работу свечей на дизеле

Иногда эти детали могут выходить из строя. Для того чтобы проверить исправность свечей, существует несколько способов. Это делается как при непосредственной помощи мотора, так и вообще без двигателя.

Для проверки без мотора понадобятся некоторые приборы. Это омметр или вольтметр. Так можно проверить состояние напряжения. Если приборов нет, тогда стоит использовать еще одни способ. Например, испытываемую свечу нужно подсоединить к плюсу аккумулятора, а минус – к корпусу элемента.

У работающей свечи буквально через пару секунд будет разогреваться спираль, а сама она будет светиться. Если этого не произошло, тогда необходима замена свечей накаливания.

Еще один способ - использование шины. Для этого требуется установить на ней выкрученные детали. Концы свечей необходимо направить вверх. Далее при помощи проводов с большим сечением нужно замкнуть массу посредством соединения корпуса каждой свечи.

Многие инструкции по ремонту и обслуживанию моторов пишут о способе проверки работоспособности через отверстия для форсунок. Выкрутив форсунки, наблюдаем за свечением штифтов вследствие нагрева. Если некоторые горят не так ярко, как остальные или не светятся вообще, тогда можно проверить соединения и показатели сопротивления.

Проверка реле

Как проверить реле свечей накаливания? Для этого понадобится тестер. Для начала проверки нужно отключить его. Теперь подсоединим тестер к клеммам на моторе, а также к массе. Если напряжения нет, проверяем подачу напряжения от батареи.

Дальше присоединим тестер к противоположной клемме. После этого заводим машину. Теперь делаем так же, как и в первом случае. Если напряжение не идет, тогда нужно проверить высоковольтный провод. Здесь провод необходимо подсоединить к свечам. Если все работает, тогда реле под замену.

Кроме того, существует способ проверки реле при помощи омметра. Итак. Проверяем сопротивление между 30 и 87 клеммой. Дальше подаем напряжение на клеммы 85 и 86. Если реле не заработало, а сопротивление не ноль – тогда реле под замену.

Основные причины выхода свечей из строя

Обычно данные детали могут выходить из стоя по двум причинам. Либо это конец срока эксплуатации, либо же неполадки топливной системы автомобиля. Стоит знать, что если хотя бы одна свеча вышла из строя, рекомендуется замена всех полностью.

Что касается неисправностей топливной системы, то в случае износа или загрязнения форсунок дизельное топливо попадает на нагреватель. Затем на корпусе нагревателя образуется отверстие и разрушается спираль. Кроме того, можно повредить эту деталь при установки.

Если из строя вышли все свечи сразу, то нужно проводить диагностику всей электрической части машины.

Как заменить свечи накаливания?

Данные детали располагаются в верхних частях ГБЦ. Для замены требуется отсоединить провода, которые располагаются под крышкой головки. Снимайте провода, подключенные непосредственно к свечам.

Дальше гаечным ключом все детали выкручиваются. Работать нужно аккуратно. После этого хорошо очистите контакты, клеммы аккумулятора, а также свечные провода. Отверстия, в которые были вкручены свечи, также необходимо очистить. Для этого можно использовать развертку.

После замены следует закрутить свечи, но не сильно. Если затяжка будет сильней, чем необходимо, то при следующей замене можно сломать деталь. А это уже дорогой ремонт. Но и очень слабо не стоит закручивать деталь, так как есть риск того, что она попросту выкрутится на ходу. Теперь остается только лишь подключить все провода обратно. Все, замена дизельных свечей накаливания успешно завершена.

www.syl.ru
