Kibbler – оборудование для срубки свай

Срубка свай

С давних времен в тех районах, которые часто подвергались затоплениям, люди строили дома на вбитых в землю сваях. Сваи делались из бревен и загонялись в почву вручную – процесс хоть и отнимал много времени и сил, тем не менее, позволял приподнять дом на один-два метра и спасти имущество от воды.

В современном строительстве, свайный фундамент применяется на слабых грунтах, грунтах с близким расположением подземных вод, у которых верхний слой не способен выдерживать вес всего здания без деформации, проявляющейся в виде проседания или сдвига грунта, как под весом здания, так и под воздействием других факторов.

Свайный фундамент состоит из двух обязательных систем: системы свай и непосредственно ростверка. Ростверк объединяет и связывает систему свай в единую жесткую конструкцию. Сваи опираются на твердые массивы грунта, которые могут нести вес здания без деформации. Квадратные железобетонные сваи используются чаще всего.

Прежде чем связать сваю с бетонным ростверком, необходимо произвести срубку оголовка сваи с оголением арматурного каркаса.

Технология срубки оголовков свай

Существует несколько технологий срубки оголовков свай, применяемых в зависимости от бюджета, доступности и целесообразности. Остановимся на двух, самых распространенных:

• с использованием отбойных молотков;
• с использованием оборудования для срубки свай.

У каждой технологии есть свои достоинства и недостатки

Самый простой способ срубки оголовков свай— ручной, с применением отбойных молотков. До сих пор он широко распространен, так как он привычен и может применяется практически на всех свайных полях, как например в котловане или при густой забивке свай, где сложно использовать экскаватор со специальной навеской. Однако данный способ трудоемкий, медленный и не дешевый, так как для обеспечения высоких темпов срубки требуются бригада строителей, компрессора, отбойники, болгарки, а это зарплата, топливо, электроэнергия. К тому же, для утилизации срезанных оголовков необходим кран.

Воспользовавшись арендой, можно произвести срубку оголовков свай в разы быстрее и аккуратнее при помощи специального гидравлического оборудования для срубки свай (сваерезка, сваескусыватель), навешиваемого на рукоять экскаватора. Процесс заключается в надевании оборудования для срубки свай на оголовок и сдавливании сваи с четырех сторон колющими ножами. Как результат – отсутствие деформации арматурного каркаса, а раздробленный оголовок в корпусе оборудования снимается, переносится и складируется в нужном месте. Быстро, точно и качественно. К тому же, куски оголовков получаются не большими и могут легко идти на подсыпку или заделываться в ростверк.

Недостаток данного метода заключается в том, что, в зависимости от свайного поля (тот же котлован с густо забитыми сваями), экскаватору бывает сложно подъехать или дотянуться до сваи и срубить оголовок. Однако при организации поэтапной забивки и срубки свай, когда сохраняется возможность подъезда экскаватора к партии забитых свай, сваерезки становятся универсальными для всех типов свайных полей.

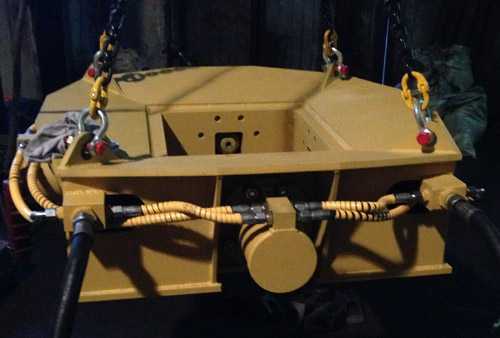

Оборудование для срубки свай Kibbler

Существует несколько видов оборудования для срубки свай квадратного сечения. Принцип их работы одинаков и заключается в поэтапном дроблении оголовка сваи специальными ножами, зубьями или клиньями, усилие на которые передается штоками гидроцилиндров. Питание гидроцилиндров происходит от гидравлической системы экскаватора, крепление – через строп к рукояти или ковшу.

Различия оборудования для срубки свай носят конструкционный характер. Широко представленные на рынке установки типа Taets (Нидерланды), имеют вид «тарелки», с горизонтальным расположением цилиндров и ножей. Данное оборудования для срубки свай отличается сравнительно небольшим весом, порядка 400-600 кг в зависимости от модели, что позволяет навешивать его на экскаваторы весом до 12 т, в том числе на экскаваторы-погрузчики.

Данные установки спроектированы для срубки небольших оголовков свай: 35-60 см. При снятии высоких оголовков (скажем до 1,5 м) раздробленные и снятые с арматурного каркаса куски свай просто падают на землю. Кроме этого происходит вертикальная, усиленная нагрузка на штоки цилиндра. Для устранения этих недостатков приходится либо предварительно срезать часть оголовка бензорезом, тратя время и привлекая дополнительных рабочих, либо скусывать одну сваю частями, возвращаясь к ней 2-3 раза.

Также конструкция «тарелки» имеет значительные габариты, что ограничивает ее использование при близкорасположенных сваях, а также имеет высоту среза до 8-12 см, что при низкой отметке предполагает обкапывание земли вокруг сваи и подготовку основания.

При проектировании оборудования для срубки свай Kibbler мы отдали предпочтение вертикальному типу установок – «стакан». Данные установки представляют собой прямоугольный корпус с вертикально закрепленными на нем цилиндрами и челюстями. Движение челюстей происходит по дуге, благодаря чему ножи дробят оголовок и немного приподнимают верхний кусок сваи, отрывая его от арматурного каркаса. При этом исключается механическая нагрузка на штоки и сами цилиндры. Сваескусыватель Kibbler за один раз снимает раздробленный оголовок высотой до 1,5 м, при этом все куски остаются в корпусе установки и переносятся к месту складирования.

Kibbler может применяться для срубки свай, забитых на расстоянии до 46 см друг от друга, с отметкой на уровне грунта, без дополнительного обкапывания земли вокруг сваи. Все это позволяет экономить время и силы, делая работу быстро, чисто и аккуратно.

kibbler.by

Сваерез. Что это такое и как взять сваерез в аренду?

ООО «Флот-Неруд» специализируется на аренде спецтехники, предлагает сваерезы в аренду

с гарантией отличного технического состояния оборудования, выгодной цены. В наличии полноповоротный гусеничный экскаватор Caterpillar 330D2L со сваерезом для эффективного выполнения строительных работ разного уровня сложности. Техника предоставляется в сопровождении опытного оператора, имеющего соответствующую квалификацию.

Что такое сваерез

Сваерез – это гибко настраиваемая функциональная конструкция, разработанная для бережного срезания и распушения оголовков железобетонных свай. Необходимость таких работ возникает:

• при подготовке свай под ростверк;
• для выравнивания и обеспечения соответствия высоты свай проектной отметке.

Установка представляет собой раму с гидроцилиндрами, которые приводят в движение ножи (зубья). Несущая часть сваереза изготавливается из высокосортных легированных сталей, сменные насадки – из закаленных легированных сталей. Установка с незначительным количеством сварных швов отличается высокой прочностью, маневренностью, легким весом. Высокопроизводительная сваерезка совместима с экскаваторами грузоподъемностью от 7 до 25 т.

Наличие такого оборудования на строительной площадке избавляет от трудоемких маломеханизированных работ по подготовке свай с помощью отбойных молотков, углошлифмашин.

Сваерез имеет не сложную конструкцию, управление им достаточно простое, однако при неправильном направлении ножей, излишнем или недостаточном усилии велика вероятность нарушения целостности свай, что может сделать невозможность их использования для создания опорных конструкций.

Аренда сваереза

Аренда сваерезов избавляет от необходимости приобретения дорогостоящего оборудования в собственность. Покупать такие установки целесообразно только в случае, если планируется их интенсивная загрузка. Эпизодическое использование не позволит окупить затраты на приобретение оборудования, влечет высокие расходы на содержание, ремонт, техническое освидетельствование. Кроме того, если установки простаивают без нагрузки, существуют высокие риски потери их функциональности, вероятности поломок.

Силовые агрегаты и навесные приспособления для них, предоставляемые в прокат, подвергаются плановому освидетельствованию в органах технадзора, поддерживаются в надлежащем состоянии путем проведения квалифицированного сервисного обслуживания, текущих и капитальных ремонтов.

Деятельность ООО «Флот-Неруд» поднадзорна государственным органам, компания имеет разрешение на вид деятельности. В автопарке предприятия только современная спецтехника, высокопроизводительная, эффективная в работе. На длительные сроки предоставляются большие скидки.

Сделать заказ на аренду сваереза можно через форму заявки, которая предлагается на каждой из страниц каталога. Вы также можете позвонить оператору компании, написать на электронный адрес или прийти в офис.

flot-nerud.ru

Гидравлические сваескусыватели TAETS для квадратных свай

Производителем данного оборудования является компания Taets Techniek B.V (Голландия). Данная компания специализируется на изготовлении оборудования для срубки железобетонных свай как забивных (квадратным сечением), так и буронабивных.

Когда вы выбираете TAETS, вы выбираете более чем 24-летний опыт производства оборудования для срубки свай.


Группа компаний «Коперник» является официальным представителем компании TAETS  на территории России.

Производительность

За 8-часовую рабочую смену устройство производит срубку до 200 оголовков свай.

Технологичность

Срубка оголовков свай производится без повреждения арматуры и появления трещин ниже уровня среза.

Качество

Прочные корпусные части оборудования обеспечивают повышенный ресурс оборудования.

Применяемость

Незначительный вес оборудования позволяет работать с экскаваторами, имеющими небольшую массу (от 7 тонн и более), как колесными, так и гусеничными.

Универсальность

Имеется модельный ряд устройств, позволяющих производить срубку оголовков квадратных свай сечением: 300, 350, а также 400 мм. С помощью другого типа устройств можно производить срубку круглых свай диаметром от 400 до 1800 мм.

Простота в использовании

Нет необходимости приобретать специальные навыки работы с оборудованием.

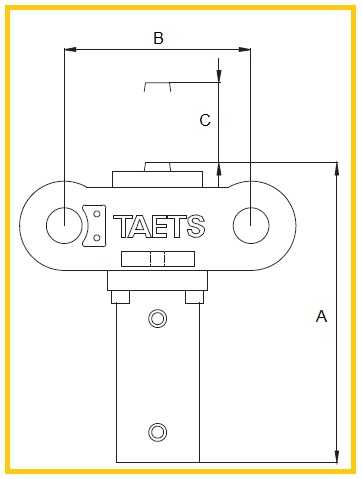

Технические характеристики

Размеры
A	мм	1000	1060	1105	1330	1550	1800	1680
В	мм	260	320	360	410	500	600	600
Характеристики

Успейте купить “Гидравлические сваескусыватели TAETS для квадратных свай” по специальной цене! Отправьте заявку и получите коммерческое предложение с подробными условиями!

koper.pro

Сваескусыватель Taets для срубки оголовков свай

Наименование предприятия/адрес:

Контактное лицо:

тел./e-meil:

Описать в свободной форме назначение изделия:

Заполнить при заказе МКЭ–С «Мачта на Экскаватор сваебойная»

1. Базовый  экскаватор, марка / модель:

2. Комплектация, ширина траков, мм*:

3. Необходимый или имеющийся молот Дизельный, марка:

4. Молот гидравлический, марка:

5. Планируемый погружной элемент, Свая /Труба:

6. Длина, сечение/диаметр, м*/мм*:

Заполнить при заказе МКЭ–БС и БСК «Мачта на Экскаватор сваебойно-буровая»

1. Базовый  экскаватор, марка / модель:

2. Комплектация, ширина траков, мм*:

3. Необходимый или имеющийся молот (Дизельный, марка):

4. Планируемый погружной элемент, Свая /Труба:

5. Длина, сечение/диаметр, м*/мм*:

6. Необходимый или имеющийся Вращатель Гидравлический, марка /модель:

7. Необходимый крутящий момент, кНм*:

8. Длина, сечение/диаметр, м*/мм*:

9. Необходимый диаметр бурения:
мм*
10. Необходимая глубина бурения:
м*
11. Требуемое усилие на заглубление, кНм:

12. Необходимый крутящий момент, кНм*:

13. Требуемое усилие на заглубление кНм*:

14. Тип бурения* :

15. Форма выходного вала, мм*:

16. Необходимые углы наклона лидерной мачты, градусов**:

17. Наличие инклинометра и монитора для отслеживания угла наклона**

18. Предпочтительный вариант осуществления вдавливания**

19. Необходимая грузоподъемность лебедок, тонн**:

20. Вариант исполнения мачты**

21. Энергия удара гидромолота, кДж***:

22. Частота ударов гидромолота, 1/с***

23. Масса ударной части гидромолота, тонн***:

24. Максимальное сечение погружаемой сваи, мм***:

25. Длина погружаемой сваи, м***:

26. Максимальная масса погружаемой сваи, тонн***:

27. Категория грунтов:

* – для подбора гидровращателя

** – для подбора копровой мачты

*** – для подбора гидромолота

Нажимая кнопку “Отправить”, я принимаю Пользовательское соглашение

koprovik.ru

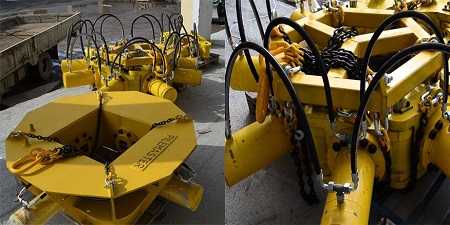

Гидравлические сваескусыватели TAETS для круглых свай

Производителем данного оборудования является компания Taets Techniek B.V (Голландия). Данная компания специализируется на изготовлении оборудования для срубки железобетонных свай как забивных (квадратным сечением), так и буронабивных.

Когда вы выбираете TAETS, вы выбираете более чем 24-летний опыт производства оборудования для срубки свай.

Группа компаний «Коперник» является официальным представителем компании TAETS  на территории России.

​Производительность

За 8-часовую рабочую смену устройство производит срубку до 200 оголовков свай.

Технологичность

Срубка оголовков свай производится без повреждения арматуры и появления трещин ниже уровня среза.

Качество

Прочные корпусные части оборудования обеспечивают повышенный ресурс оборудования.

Применяемость

Незначительный вес оборудования позволяет работать с экскаваторами, имеющими небольшую массу (от 12 тонн и более), как колесными, так и гусеничными.

Универсальность

Легко регулируется под любой диаметр сваи (от 400 до 1800 мм) благодаря полузвеньям.

Простота в использовании

Нет необходимости приобретать специальные навыки работы с оборудованием.

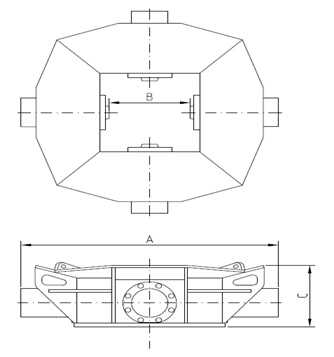

Технические характеристики

Размеры
A	мм	500	575
В	мм	314	380
Характеристики
Вес
		*от 7 до 13 рабочих секций, каждая весом 91 кг	***от 9 до 18 рабочих секций, каждая весом 212 кг

Успейте купить “Гидравлические сваескусыватели TAETS для круглых свай” по специальной цене! Отправьте заявку и получите коммерческое предложение с подробными условиями!

koper.pro

Сваескусыватели для срубки оголовков свай

Наименование предприятия/адрес:

Контактное лицо:

тел./e-meil:

Описать в свободной форме назначение изделия:

Заполнить при заказе МКЭ–С «Мачта на Экскаватор сваебойная»

1. Базовый  экскаватор, марка / модель:

2. Комплектация, ширина траков, мм*:

3. Необходимый или имеющийся молот Дизельный, марка:

4. Молот гидравлический, марка:

5. Планируемый погружной элемент, Свая /Труба:

6. Длина, сечение/диаметр, м*/мм*:

Заполнить при заказе МКЭ–БС и БСК «Мачта на Экскаватор сваебойно-буровая»

1. Базовый  экскаватор, марка / модель:

2. Комплектация, ширина траков, мм*:

3. Необходимый или имеющийся молот (Дизельный, марка):

4. Планируемый погружной элемент, Свая /Труба:

5. Длина, сечение/диаметр, м*/мм*:

6. Необходимый или имеющийся Вращатель Гидравлический, марка /модель:

7. Необходимый крутящий момент, кНм*:

8. Длина, сечение/диаметр, м*/мм*:

9. Необходимый диаметр бурения:
мм*
10. Необходимая глубина бурения:
м*
11. Требуемое усилие на заглубление, кНм:

12. Необходимый крутящий момент, кНм*:

13. Требуемое усилие на заглубление кНм*:

14. Тип бурения* :

15. Форма выходного вала, мм*:

16. Необходимые углы наклона лидерной мачты, градусов**:

17. Наличие инклинометра и монитора для отслеживания угла наклона**

18. Предпочтительный вариант осуществления вдавливания**

19. Необходимая грузоподъемность лебедок, тонн**:

20. Вариант исполнения мачты**

21. Энергия удара гидромолота, кДж***:

22. Частота ударов гидромолота, 1/с***

23. Масса ударной части гидромолота, тонн***:

24. Максимальное сечение погружаемой сваи, мм***:

25. Длина погружаемой сваи, м***:

26. Максимальная масса погружаемой сваи, тонн***:

27. Категория грунтов:

* – для подбора гидровращателя

** – для подбора копровой мачты

*** – для подбора гидромолота

Нажимая кнопку “Отправить”, я принимаю Пользовательское соглашение

koprovik.ru

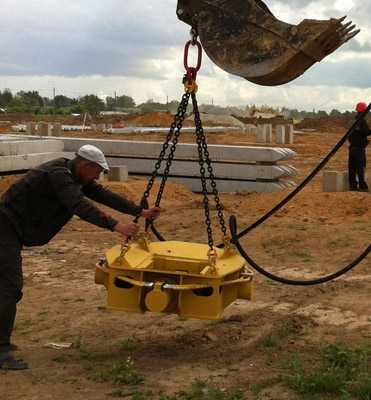

Гидравлический сваескусыватель “гидрозуб”, – ООО “Тэнэл”

При строительстве фундамента из железобетонных свай возникает необходимость срезать или срубать их оголовки до проектной отметки. Работы по срезке свай до настоящего момента в большинстве строительных организаций нашей страны осуществляются ручным способом с помощью пневматических отбойных молотков. При этом разработано достаточное количество оборудования для механизации процесса обрубки свай. Разнообразие видов оборудования объясняется многообразием факторов: способа сопряжения сваи с ростверком, необходимостью оголения арматуры или срезки заподлицо, конструкцией сваи, формой поперечного сечения, геометрическими размерами, способом армирования, минимальным расстоянием между сваями (частотой забивки свай) на свайном поле.

Применяемое оборудование использует следующие принципы разрушения бетона: механического (виброударный, ударный, статический, скоростное резание), взрывной и термический.

Гидрозуб – установка для срезки свайПоследнее время для процесса обрубки свай все большее распространение получают гидравлические устройства. С их помощью срезаются сваи  недобитые до проектной отметки сваебойным оборудованием, разрушаются бетонные оголовки и распушается арматура у свай, погруженных до проектной отметки сваевдавливающими установками. Применение гидравлического оборудования для обрезки оголовков свай обеспечивает значительное увеличение производительности работ, позволяя за смену обрубать до 200-250 свай. Устройства позволяют осуществлять срез с высокой точностью, обеспечивают высокую производительность процесса, не повреждают арматуру сваи, гарантированно обеспечивают отсутствие трещин ниже уровня реза. При этом данные устройства обладают высокой надежностью, бесшумностью, простотой в использовании и эксплуатации.

Гидрозуб – установка для срезки свай. Нашей организацией производится поставка и монтаж оборудования для срубки голов бетонных свай квадратного сечения 300х300 – 400х400 мм «ГИДРОЗУБ».  Предназначено  для обрубки оголовков бетонных свай без разрушения арматуры. Позволяет механизировать процесс обрубки оголовков свай, увеличивая производительность и снижая затраты на выполнение работ. Вам не понадобится на площадке компрессор с перфоратором и обслуживающая его бригада. Конструкция,  представляет собой сварную раму, на которую с четырех сторон устанавливаются гидроцилиндры, на шток которых крепятся режущие клинья. Режущие клинья выполнены в виде «косого клина», такая схема позволяет снизить энергоемкость процесса разрушения бетона, повышая качество плоскости реза. Гидравлические цилиндры соединяются последовательно шлангами высокого давления, образуя гидравлический контур, который подключается к гидросистеме базовой машины, либо к отдельной гидростанции. Устанавливается оборудование на экскаваторы или другую гидрофицированную технику. Крепеж осуществляется цепным стропом, гидроцилиндры подключаются к гидросистеме базовой машины. Оборудование обеспечивает срезку свай при минимальном расстоянии между сваями до 500 мм. Марка бетона сваи 350. Конструкция оборудования позволяет осуществлять смену клиньев без демонтажа гидроцилиндров.

 Технические характеристики:

Максимальный размер сваи квадратного сечения, мм	300х300	350х350	400х400
Время одного реза, сек*	4	4	4
Производительность	до 250 свай за одну восьмичасовую рабочую смену
Рабочее давление, МПа	20 – 32	20-32	25-34
Грузоподъемность подвесов, т	от 1,5
Высота среза, мм	40	110	110
Минимальное расстояние между сваями, мм	368	368	368
Тип клина	Косой клин	Косой клин	Косой клин
Количество клиньев, шт	4	4	4
Габаритные размеры, мм	1046х1046х 270	1086х1086х 370	1136х1136х 370
Вес устройства, кг	420	480	520

Время одного реза, сек	4
Производительность	до 250 свай за одну восьмичасовую рабочую смену
Рабочее давление, МПа	20 – 34
Грузоподъемность подвесов, т	от 1,5
Высота среза, мм	от 110
Размеры сваи квадратного сечения, мм	300х300 – 400х400
Вес устройства, кг	520
Габаритные размеры, мм	1220*1220*360
Количество клиньев, шт	8
Тип клина	Косой клин
Минимальное расстояние между сваями, мм	400

Модификация оборудования	«Гидрозуб»
Диаметр сваи, мм	600 – 1800
Рекомендуемый вес экскаватора не менее, т	от 18
Минимальное расстояние между осями свай, мм	500
Вес секции, кг	200
Давление масла, мПа	24 – 34
Объём масла, л\мин	10 – 12
Производительность, шт\смену	30-50
