машины для забивки, сваезабиватели, работы по установке, цена

При необходимости строительства сооружений на проблемных почвах свайный фундамент является наиболее рациональным вариантом среди прочих разновидностей оснований. Например, на болотистом, подвижном или сыпучем грунте, при высоком уровне расположения грунтовых вод.

Сваи повсеместно используются в индивидуальном, а также в промышленном строительстве. И если для индивидуальной одноэтажной постройки можно обойтись без использования специальных механизмов, то в промышленных объемах использовать специальные устройства и машины просто необходимо. Давайте посмотрим, как забивают сваи при создании фундамента крупного объекта.

Разновидности свай

Сваи, которые используются для изготовления фундамента, могут изготавливаться в заводских условиях или непосредственно на месте строительства. То есть, если речь идет о готовых железобетонных или металлических сваях, забиваемых в почву специальной техникой, то основной задачей является доставка таких свай с завода на участок строительства. Под самостоятельным изготовлением понимается бурение скважины и заполнение ее бетонным раствором.

Таким образом, все сваи подразделяются на несколько категорий:

  • Буронабивные или буроинъекционные. Вначале специальным буром в почве проделывается отверстие, в которое может вставляться обсадная труба. Также обязательно наличие армирующего каркаса. Скважина заполняется бетонным раствором, который заполняет собой все пустоты.
  • Винтовые сваи. Изготавливаются из металла. Для их ввинчивания в грунт могут использоваться специальные приспособления или техника. Популярны в малоэтажном строительстве. Вкрутить такие стержни в почву вполне можно и самостоятельно.
  • Забивные сваи. Это обычно железобетонные стержни. Для погружения их в грунт требуются только специальные устройства. Поэтому в индивидуальном строительстве они применяются достаточно редко. Накладывают отпечаток высокая стоимость самих свай, а также аренда техники.

Чем забивают сваи в почву

Мы выяснили, что винтовые и буронабивные (буроинъекционные) стержни не требуют применения крупногабаритной строительной техники. А вот забивные стержни самостоятельно погрузить в грунт не получится. Для этого используется машина для забивки свай. Она может быть на гусеничном ходу или на колесной тяге.

Гусеничная техника просто так попасть на стройплощадку не сможет. Для ее транспортировки потребуется заказывать трал, а это ведет к удорожанию процесса строительства. Колесная техника в этом плане более мобильна, поэтому ее использование более экономично.

Техника для забивания свай

Сейчас мы рассмотрим разновидности строительной техники, которая используется для погружения железобетонных свай в почву.

Они принципиально различаются между собой, прежде всего, по способу погружения:

1. Сваезабиватель (копёр промышленного масштаба). Принцип работы данной установки состоит в нанесении серии ударов по свае, установленной в необходимом положении. Сами удары наносятся молотом, виды которого также могут различаться:

  • Дизельный молот. Работает за счет сгорания дизельного топлива. Ударная часть молота поднимается, а в цилиндр впрыскивается топливная смесь. При падении молота происходит взрыв в цилиндре (воспламенение топлива). При этом энергия удара направляется к свае, а ударная часть идет вверх. Снова впрыскивается топливо, в результате чего молот забивает сваю.
  •  Гидромолот. Гидравлический привод осуществляет и подъем, и опускание ударной части молота. Это дает возможность регулировать силу удара. Например, при строительстве вблизи уже жилых зданий целесообразно использовать не очень сильные, но частые удары.

2. Вибропогружатель. Машина для установки и забивания стержня сваи, работающая по принципу создания вибраций вдоль оси сваи, существенно отличается от копера. Питание машины происходит от гидропривода или электродвигателя. Устройство имеет вращатель и пригруз, на котором смещен центр тяжести. Оно закрепляется на оголовке сваи, а под весом вибрации создает все условия для погружения стержня.

3. Сваевдавливающая установка. Такая техника способна плавно вдавливать железобетонные стержни в почву. Лишь на завершающем этапе погружения допускается нанесение ряда ударов по стержням с целью достижения стержнями плотных слоев грунта. Такая установка используется в таких случаях, когда строительство ведется вблизи жилых домов или уже построенных сооружений. Она позволяет избежать повреждения зданий в результате сильных ударных вибраций.

Работы по забивке свай

На практике работы по забиванию свай производятся в следующем порядке:

  • Установка для забивания свай подготавливает железобетонный стержень. Для этого стержень устанавливается в такое положение, в котором он будет погружаться. То есть, стержень устанавливается в наголовник устройства.
  • Производится вдавливание стержня в грунт до тех пор, пока будет существовать возможность его вдавливания.
  • По стержню наносятся удары, благодаря которым он утапливается на заданную глубину.

Можно заключить, что самостоятельно изготовить фундамент свайного типа можно при помощи буронабивных или винтовых свай. Либо же арендовать копер и приобрести комплект железобетонных свай. Использование специальной техники для забивания свай позволит достаточно эффективно и быстро построить фундамент, в надежности которого не придется усомниться.

opalubok.ru

Установка копровая для забивки свай: характеристика

Постройка многих современных сооружений требует обязательного наличия свай в грунте. С этой целью используется установка копровая, о которой и поговорим подробнее в данной статье. Изучим ее параметры и возможности.

Определение

Установка копровая – это специальная строительная машина, созданная для забивания большого количества свай в грунтовое покрытие. Железобетонные сваи могут быть как круглого, так и квадратного сечения. При этом выпускаются они цельными или составным. Забивка свай может также происходить не только на строительных площадках, но и с целью укрепления откосов, траншей, котлованов, укрепления береговой линии.

Основные принципы функционирования

Установка копровая, вне зависимости от того, какой тип молота она использует, работает по следующей схеме. Машина становится на точку работы и благодаря своей лебедке подвигает к себе со склада уже готовую к монтажу сваю, а затем выводит ее на уровень наголовника молота. Затем опора фиксируется в вертикальном положении на точке, и машина совершает несколько ударов. После этого выполняется контроль вертикальности сваи (при необходимости этот параметр корректируется). Далее свая забивает в грунт до запланированной глубины или же до заранее предусмотренного отказа, то есть до минимально возможного уровня погружения после ударов на последнем метре внедрения опоры в грунт.

Разновидности погружателей свай

Забивка свай – это процесс очень ответственный и достаточно трудоемкий, требующий внимания, терпения и определенных знаний и навыков. И осуществляется он особым органом копра, который может быть или молотом, или же вибровозбудителем.

Молот в свою очередь бывает следующих типов:

  • Механическим.
  • Паровоздушным.
  • Гидравлическим.
  • Вибрационным.
  • Пневматическим.
  • Дизельным.

На последнем варианте остановимся детальнее, так как в строительстве он получил самое большое распространение. Дизельный молот – это самый простой и надежный орган для забивания свай. Он работает по такому принципу: когда свая располагается под оголовком молота, его активируют и приводят в действие, то есть ударную часть приподнимают специальной кошкой и сбрасывают вниз. В момент падения ударной части в камере сгорания происходит возгорание дизельного топлива, взрыв и взлет бойка на некоторую высоту. Его падение и вызывает удар по шаботу. Весь этот процесс повторяется циклически до тех пор, пока машинист копра своей командой не прекратит подачу дизельного топлива.

Дизель-молоты трубчатого типа используют с целью внедрить железобетонные сваи во все грунты, кроме скал. Такие молоты способны безаварийно функционировать в достаточно широком температурном диапазоне: от – 40 до +40 градусов Цельсия, что позволяет их эксплуатировать даже в холодных регионах. Однако важно понимать, что, как и любые другие дизельные агрегаты, описанные молоты требует обязательного прогрева перед эксплуатацией.

Гидравлический молот

Гидромолот по некоторым техническим параметрам значительно превосходит своего дизельного собрата. Но при этом гидравлический аналог стоит гораздо дороже.

Молот гидравлического типа опережает дизельный вариант по следующим характеристикам:

  • Ниже уровень шума.
  • Ниже уровень вибрации почвы.
  • Выше моторесурс.

Кроме того, гидромашиной можно забивать сваи очень близко от расположенных рядом зданий. Лёгкость регулировки мощности позволяет гидравлическому аппарату с высочайшей точностью дозировать силу наносимого удара, которая довольно часто зависит от условий грунта конкретной местности.

Эксплуатационными издержками, по словам специалистов, можно считать сложное техническое обслуживание и более высокие квалификационные требования, которыми обязан обладать машинист копра.

Взяв за основу установку “Юнттан ПМ-25”, изучим ее технические характеристики:

  • Длина сваи не должна превышать 16 метров.
  • Направляющая мачта имеет длину 19,7 метра.
  • Вес ударной части – 5 тонн.
  • Общий вес – 11,7 тонны.
  • Ход ударной части – 1 метр 20 сантиметров.
  • За одну минуту количество ударов составляет от 40 до 100.

Чем перемещается копер?

Доставка и установка копра на месте его работы осуществляется с помощью ходового устройства, которое может представлять собой:

На каждом из указанных базовых элементов обязательно монтируется двигатель, трансмиссия, аппаратура для контроля и управления оборудованием всего копра.

Типы рабочей платформы

Установка копровая может быть как поворотной, так и фиксированной. Модели последнего типа имеют возможность вбивать сваи только на месте своего расположения, а поворотный вариант позволяет забивать в грунт сваи по периметру дислокации машины. У колесных копров угол вращения ограничивается 260 градусами, а гусеничные агрегаты и вовсе способны вращаться на все 360 градусов.

Также в зависимости от функциональных возможностей копры разделяют на простые, полууниверсальные и универсальные.

Универсальные модели наделены возможностью регулировать вылет и наклон мачты, полууниверсальные машины могут лишь изменять наклон, а простые имеют фиксированную мачту и потому выполняют лишь строго вертикальную забивку свай.

Технические показатели копров

Если не вдаваться в тонкости отдельных моделей копров, то в целом их параметры будут иметь такй вид:

  • Забиваемые сваи могут иметь длину от 8 до 20 метров.
  • Грузоподъемность колеблется в диапазоне от 2 до 21 тонны.
  • Мачты имеют вылет 1-8 метров.
  • Электрические двигатели обладают мощностью 7-96 кВт.
  • Высота копра составляет 10-28 метров.
  • Наклон мачты может быть равен 1:3 – 1:10 тангенса угла.

Самоходные копровые установки имеют возможность вбивать сваи самых разных типов, среди которых:

  • Полые круглые.
  • Сваи-оболочки.
  • Элементы прямоугольного сечения.
  • Конструкции квадратной формы.

Выбор железобетонного изделия, впоследствии забитого в землю и соединяемого с копровой установкой, зависит от того, какой именно сваебойный механизм наголовника будет использоваться. К слову, сваебой – сменная деталь, которая соединяет сваю непосредственно с навесным оснащением для забивки.

Маятниковая машина

В свою очередь копер маятниковый используется для забивания в грунт наклонных свай. Это особенно актуально во время проведения работ по портовому строительству. Такие машины полностью механизированы и позволяют вбивать сваи из дерева и железобетона как вертикально, так и под определенным углом. При этом длина изделия может быть равна 35 метрам, а вес достигать порядка 30 тонн.

Копер маятниковый во время своей работы способен установить свою стрелу под требуемым углом и очень часто имеет телескопические направляющие, что позволяет перемещать стрелу и разворачивать ферму в горизонтальном направлении на все 360 градусов.

При этом важно понимать, что монтажу копра следует уделять самое пристально внимание. Укладка путей и подмостей должна быть выполнена с особой тщательностью и максимально возможной высокой точностью. Особо проверяют противовесы, количество которых должно обеспечивать устойчивость всей машины. При транспортировке молот всегда необходимо опустить в нижнюю крайнюю точку и надежно закрепить с целью исключения вероятности возникновения опасной аварийной ситуации или получения травмы обслуживающим персоналом. Также не надо применять тяжелое сваебойное оборудование для забивания легковесных свай.

fb.ru

Оборудование для свайных работ: виды сваебойной техники

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.

  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи
    • ВсеВидыИнструментРаботыУстройство

      Динамические и статические испытания свай

      Использование железобетонных свай

      Изготовление винтовых свай своими руками

fundamentaya.ru

Как забивают сваи и чем: видео-инструкция по монтажу своими руками, как называется машина для забивания, цена, фото






Мы часто встречаемся с упоминанием о свайном фундаменте, применительно к малоэтажному строительству. Основные принципы возведения такого основания понятны, но вот, чем забивают сваи в почву и как происходит этот процесс, вот вопросы, которые отходят на второй план, а мы как раз о них сегодня поговорим.

Одно дело, когда мы самостоятельно можем установить стержни на участке строительства, кстати, об этом мы тоже сегодня поговорим, и другое, когда нам требуется спецтехника для этого.

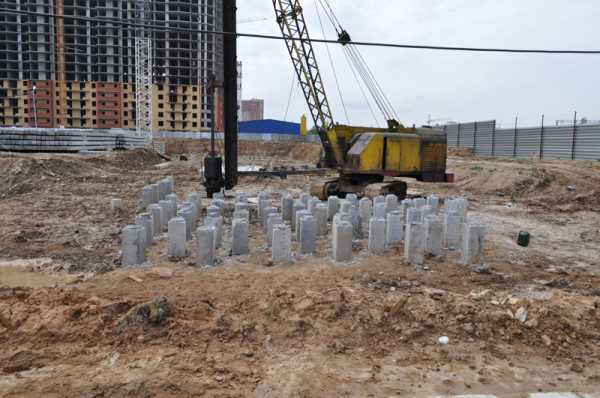

Фото устройства свайного поля

Сваи и процесс устройства фундамента

  Реклама






Где и в каких случаях используется спецтехника

В первую очередь забивание свай необходимо при проблемном грунте.

Поясним, это:

  • Высокое расположение грунтовых вод.
  • Неоднородная почва, причем слои могут встречаться как плотные, так и рассыпчатые.
  • Болотистая местность, где необходимо добраться до плотных слоев почвы.

При этом, например, в малоэтажном строительстве мы используем буронабивные или винтовые сваи для фундамента, а вот мощные, железобетонные сваи крупного сечения и размера больше используются в строительстве промышленных и гражданских объектов большой площади и веса. И конечно, есть еще мостовые стержни — наиболее прочные и мощные изделия среди всей линейки свайного производства.

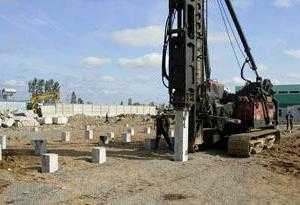

Вбиваем стержень

Какие бывают сваи

В принципе, все железобетонные стержни, которые сегодня представлены на строительном рынке, можно разделить на:

  • Изготавливаемые на заводе.
  • Набивные — такие сваи устраиваются прямо на участке строительства.

Это если говорить в глобальном масштабе, но кроме этого мы можем привести примеры:

  • Винтовых свай. Металлических стержней, которые ввинчиваются в грунт, и это мы вполне можем сделать своими руками.
  • Буронабивных. Для этого типа нам потребуется скважина, а все остальное мы и сами сможем сделать, установить арматуру и залить бетон.
  • Буроинъекционных. Здесь уже потребуется спецтехника, и для бурения и для заливки бетона.
  • Набивных. Эти сваи редко используются именно для малоэтажного строительства, тем не менее, скажем, что они отличаются повышенной прочностью.

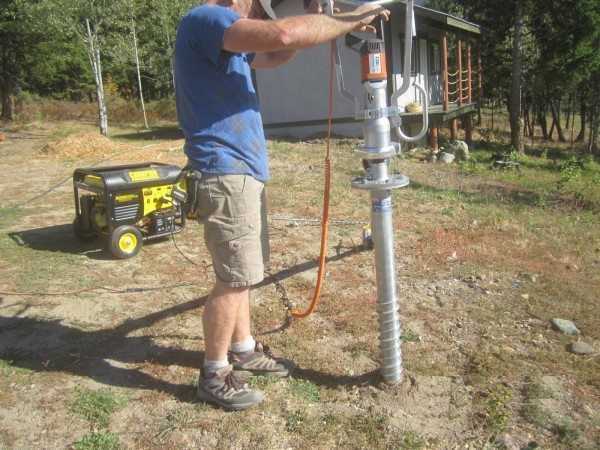

Винтовой вариант на участке

Применение спецтехники

Так как нас сегодня больше всего интересует мощная конструкция, то нам потребуется сваезабиватель.

Этой спецтехнике почти 200 лет, и изобретена она была в эпоху развития паровых технологий. С тех пор, конечно, в техническом плане многое изменилось, однако основные принципы остались неизменными, сваи все так же забиваются в грунт под воздействием нагрузки.

Сейчас в городских условиях, с учетом плотной застройки сваезабиватель, или копёр, промышленного масштаба не используется, а вот в строительстве вдали от густонаселённого района, спецтехника продолжает вбивать стержни!

Мы, кстати, только что ответили и на вопрос, как называется машина — которая забивает сваи, так что термин копёр можно теперь использовать повсеместно.

Сваебойная техника нового поколения

Здесь надо пояснить, что копер именно машина для установки и забивания стержня, а вот сами удары наносит молот, или «баба». Впрочем, если мы просто скажем копёр, этого будет достаточно для определения назначения спецтехники.

Обязательно нужно сказать какие виды молота существуют, как и методы установки и погружения стержня в грунт:

  • Дизельный молот, работает на дизельном топливе и использует ударную силу.
  • Гидравлический молот, работает на гидравлическом приводе.

Кроме того существует еще и сваевдавливающая установка, здесь принцип работы основан на методе передачи стержню статического суждения.

Важно!
Именно статические усилие чаще всего применяется в условиях городской работы, когда плотная застройка не позволяет проводить работы ударного толка.

Вообще, схематически можно отобразить работу следующим образом:

  • Установка для забивания свай, копёр, устанавливает стержень в проектное положение.
  • Далее происходит вдавливание конструкции в почву до точки прекращения естественного погружения.
  • Последним этапом выступаем забивка стержня в почву на проектную глубину.

Надо отметить, что существует и альтернативные способы, в которых устройство для забивания свай, использует не только ударную силу молота.

Вибропогружатель

Это, к примеру, вибропогружение, когда основной движущей силой для погружения сваи выступает вибрация.

Помимо этого, современное строительство использует еще некоторые методы:

  • Забивка, в ходе которой вода подмывает грунт и освобождает путь для стержня.
  • Вибропогружение, о нем мы уже упомянули.
  • Вдавливание. Этот метод отличается полной бесшумностью.
  • Ввинчивание. Винтовые стержни выпускаются не только для малоэтажного строительства.
  • Предварительная скважина, этот метод можно назвать еще «пробойником».

Однако это мы говорим о промышленном варианте, но разве не может быть машина для забивания свай, к примеру, портативной, ручной?

Нет, ответ на этот вопрос всегда отрицательный, ведь по классификации такая техника разделена на:

  • Колесную технику.
  • Гусеничную технику.

То есть речь об автотранспорте, а никак о портативном устройстве. Другое дело, что само устройство может быть сборным, другими словами привезли, собрали и начали забивать сваи, или же передвигается вместе с машиной.

Итак, если говорить о промышленном строительстве, масштабном, в котором используются огромные стержни, сечением до 400 мм, то здесь мы забиваем сваи строго копёром, и одним из видов молота.

Сваебойный механизм

Важно!
Говоря откровенно, самым распространенным способом так и остается дизельный или гидравлический молот.
Пусть шумно, но зато свая забивается на нужную глубину «намертво».
При этом наблюдается еще и сдавливание грунта, так, что на проектной глубине происходит качественное уплотнение подушки.

Что можем мы

Мы спокойно можем воспользоваться всеми технологиями и принципами свайного фундамента. В зависимости от проекта, перед нами выбор стержней и их погружения.

Наиболее простая инструкция ожидает нас в случае работы с винтовым вариантом. Здесь свая короткая, на уровне 1,8 метра, и ее можно ввинтить в почву на определенную глубину. Устройство свайного фундамента и работа займет буквально один день.

Можно воспользоваться буронабивным методом, пробурить скважины и затем уже заполнить их армирующим элементом и бетоном.

Можно приобрести готовые железобетонные сваи и арендовать копёр. Этот вариант устройства фундамента так займет буквально день. Правда, здесь нам нужно посмотреть на стоимость, ведь цена аренды копёра, плюс стоимость самого материала, могут ощутимо бить по карману.

Дизельный молот

Вывод

Основные принципы работы по забивке свай так и не изменились с момента первого погружения стержня в грунт. Зато полностью изменились технические условия, а заодно с ними и материалы, из которых изготавливают стержни.

Сегодня мы можем всецело воспользоваться всеми новыми методами для установки сваи на своем участке. А в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.


ofundamentah.com

Как забивают сваи: машины и технология установки

Если необходимо построить сооружение на проблемной почве, наиболее рациональным вариантом является свайный фундамент. Например, на сыпучем, подвижном или болотистом грунте.

Сваи нашли широкое применение как в индивидуальном, так и в промышленном строительстве. И если при строительстве индивидуальной одноэтажной конструкции можно не применять специальные механизмы, то использование специальных устройств и машин в промышленных объемах просто необходимо.

Разновидности свай

Сваи могут изготавливаться непосредственно на месте строительства или в заводских условиях. То есть, когда дело касается готовых металлических или железобетонных свай, которые забиваются в почву специальными устройствами, то главной задачей является доставка изготовленных свай на участок строительства. Самостоятельным изготовлением считается бурение скважины на месте строительства и её заполнение бетонным раствором.

Все сваи подразделяются на следующие категории:

  • Забивные сваи. Как правило, железобетонные стержни. В индивидуальном строительстве применяются редко из-за высокой стоимости аренды необходимой техники и самих свай.
  • Винтовые сваи. Производятся из металла. Популярны в строительстве малоэтажных конструкций. Вкрутить стержни можно как самостоятельно, так и с применением техники.
  • Буронабивные (буроинъекционные). Сперва в почве специальным буром проделывается отверстие, затем оно заполняется бетонным раствором.

Техника для забивания свай

Устройства различаются по способу погружения:

1) Сваезабиватель. Принцип работы данного устройства состоит в нанесении по свае серии ударов. Удары наносятся молотом, которые могут быть следующей разновидности:

  • Гидромолот. Подъём и опускание ударной части осуществляются посредством гидравлического привода. Благодаря этому есть возможность регулировать силу удара.
  • Дизельный молот. Работа осуществляется за счёт сгорания дизельного топлива.

2) Сваевдавливающая установка. Это устройство способно плавно вдавливать в почву железобетонные стержни. Нанесение по стержням ряда ударов для достижения стержнями плотных слоев грунта допускается только на завершающем этапе погружения. Применяется вблизи уже построенных сооружений или жилых домов.

3) Вибропогружатель. Создаёт вибрации вдоль оси сваи. Питание устройства происходит от электродвигателя или гидропривода.

Работы по забивке свай

Работы по забивке свай выполняются в таком порядке:

  • Подготовка железобетонного стержня, его установка в положение, в котором стержень будет погружаться.
  • Вдавливание стержня в грунт.
  • Наносятся удары по стержню для его утапливания на заданную глубину.

Самостоятельно изготовить свайный фундамент можно при помощи винтовых или буронабивных свай. Также можно купить комплект железобетонных свай и арендовать копер.

www.svaisnab.ru

Машины для забивания свай

МАШИНЫ ДЛЯ ПОГРУЖЕНИЯ СВАЙ.

1.1
НАЗНАЧЕНИЕ

При производстве свайных работ все технологические операции, связанные с подтаскиванием, ориентированием и погружением свай, выполняются копрами и копровым оборудованием. Копры служат для подъема и установки свай перед погружением в требуемой точке свайного поля и обеспечения их направления при погружении вместе с погружателем. Для этого промышленностью выпускаются копры рельсовые; копры мостовые на рельсовом и гусеничном ходу; копры на базе гусеничных тракторов, экскаваторов и автомобилей. Кроме того, изготовляется копровое оборудование, выполненное в виде копровых стрел, которые монтируются на экскаваторах, гусеничных и пневмоколесных кранах, тракторах.

1.2 ОБЛАСТЬ ПРИМЕНЕНИЯ

Машины для забивания свай применяются при:

-укреплении берегов естественных и искусственных водоемов, стен котлованов;

-забивании свай при устройстве фундаментов зданий, а также при их укреплении;

-установке заборов, различных ограждений и т.п.

-дорожно-строительных работах

Сваи погружают в грунт при устройстве оснований различных сооружений. Основания из свай уплотняют грунт. Они передают нагрузку от сооружения на плотный материк и на слой грунта, высота которого соответствует длине сваи. Около 95% объема свайных работ в строительстве используются железобетонные сваи квадратного сечения.

1.3 ПЕРЕЧЕНЬ ОСНОВНЫХ УЗЛОВ И ИХ НАЗНАЧЕНИЕ

Копер состоит из нижней рамы (рис.1 ) с ходовыми тележками 2,

поворотной платформы 6, опирающейся на нижнюю раму через

опорно-поворотное устройство, с расположенными на ней силовой установкой

(обычно электрической), механизмами (в том числе одной или двумя лебедками для

подъема и установки в рабочее положение сваи и погружателя), органами

управления, кабиной и противовесом, мачты 3 и механизмов 4 и 5

для изменения ориентации мачты относительно платформы. В зависимости от

принятой технологии работ копер комплектуют свайными молотами,

вибропогружателями или вибромолотами. Базовая часть копра — нижняя рама,

ходовые устройства, поворотная платформа с опорно-поворотным устройством, а

также грузоподъемные механизмы по своему устройству и принципу работы сходны с

аналогичными узлами самоходных кранов.

Рабочий процесс копра состоит из его передвижения к месту установки сваи, ее

строповки, подтягивания, установки на точку погружения по предварительно

выполненной разметке, выверке правильности ее положения, закрепления на свае

наголовника, предохраняющего ее от разрушения при ударном погружении,

установку на сваю погружателя, расстроповку сваи, ее погружение с последующей

выверкой направления, подъем погружателя и снятие с погруженной сваи

наголовника. Для передвижения копра используют собственное ходовое

оборудование. Если размеры и конфигурация свайного пОля таковы, что с

одной установки рельсового пути нельзя погрузить в грунт все сваи, то для

работы используют несколько копров, работающих каждый на своем рельсовом

пути, или перекладывают рельсовый путь после выполнения работ с прежней его

установки. После, перемещения копра его надежно стопорят стояночными

тормозами или другими устройствами.

Для выполнения всех грузоподъемных операций используют одну двухбарабанную или

две однобарабанные лебедки раздельно для подъема сваи и погружателя. Для

правильной установки сваи и ее фиксирования в требуемом начальном положении

мачту оборудуют упорами, иногда за хватами в ее нижней части. Для

наводки сваи на требуемую точку свайного поля требуется две степени свободы

мачты. Обычно это достигается поворотом платформы и изменением вылета мачты.

Еще одна степень свободы нужна для корректировки направления последующего

Движения сваи в процессе се погружения.

Рис. 5.2. Копровое оборудование на базе гусеничного трактора класса 100 кН

В представленной на рис. 5.1 парал-лелограммной схеме подвески мачты к

поворотной платформе вылет мачты изменяется гидроцилиндрами 5, а ее наклон —

гидроцилиндром 4. Копры, у которых мачты обладают описанными выше тремя

степенями свободы, называют универсальными. При отсутствии одной какой-либо из

этих степеней свободы копёр называют полууниверсальным, а при наличии только

поворотного в плане движения — простым. Рабочий цикл простых копров по

сравнению с универсальными и полууниверсаль-

ными более продолжителен за счет увеличения затрат времени на вспомогательные

операции, которые в среднем составляют более половины продолжительности всего

рабочего цикла. В строительстве применяют также копры на гусеничном ходу,

изготовленные на базе одноковшовых экскаваторов.

Для работы в особых условиях отдельные узлы копров могут быть существенно

изменены. Так, для работы в котлованах большой протяженности применяют

специальные мостовые копры в виде стальной фермы, передвигающейся на тележках

по рельсам, уложенным на противоположных бровках котлована. Поворотная

платформа в этом случае заменяется перемещающейся вдоль мостовой фермы

тележкой.

В промышленном и гражданском строительстве широко применяют копровое

оборудование, навешиваемое на различные базовые машины (тракторы,

автомобильные краны, одноковшовые экскаваторы). Отечественная промышленность

выпускает копровое оборудование для работы со сваями длиной 3…12 м.

Копровое оборудование на базе тракторов класса 100 кН автономно по

энергообеспечению, маневренно на строительной площадке, надежно в

эксплуатации. Его недостатком являются большие затраты времени на маневровые

движения трактора при установке сваи в заданную точку свайного поля. Мачту

располагают сбоку (боковая навеска) (рис. 5.2), сзади или спереди трактора

(фронтальная навеска). По сравнению с фронтальной боковая навеска улучшает

обзорность рабочей площадки, позволяет повысить производительность

оборудования, исключив в некоторых случаях, особенно при линейном однорядном

расположении свай, непроизводительные маневровые движения машины при

переходах к новому рабочему месту.

Навесное оборудование на базе автомобильных кранов применяют при малых

рассредоточенных объемах свайных работ и необходимости быстрого

перебазирования (пробные сваи при инженерно-геологических исследованиях,

строительство линий электропередач, трубопроводов большой протяженности и др.).

1. 4 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

-Максимальная длина погружаемой сваи, м

-Грузоподъемность, т,

-Угол поворота платформы

-Наибольший наклон стрелы:

-Изменение вылета стрелы, м

-Вылет от оси вращения до оси погружения

сваи

-Ширина колеи копра, м

-Масса копра, т (без молота и противовеса)

-Суммарная мощность электродвигателей, кВт

-Скорость подъема, м/мин:

молота

сваи

-Скорость передвижения копра по рельсам, м/мин

mirznanii.com
