Стрелы башенных кранов

Строительные машины и оборудование, справочник

Категория:

   Устройство башенных кранов



Стрелы башенных кранов

Стрелы башенных кранов в зависимости от способа изменения вылета разделяются на подъемные и балочные.

Наибольшее распространение получили краны с подъемной стрелой. Это объясняется тем, что они имеют на 15—20% меньшую массу по сравнению с кранами, оборудованными балочными стрелами, более технологичны в изготовлении, их проще монтировать и перевозить.

К недостаткам кранов с подъемными стрелами относятся: отсутствие горизонтального перемещения груза при изменении вылета; необходимость повышенной мощности привода для подъема стрелы и груза при изменении вылета; сравнительно большая величина минимального вылета. Однако величина минимального вылета для передвижных кранов не играет существенной роли, так как, совмещая два движения (поворот и передвижение крана), всегда можно подать груз в любую точку строительной площадки. Эти недостатки устранены в новых конструкциях кранов, в результате чего краны с подъемной стрелой с успехом применяют как на погрузочно-разгрузочных, так и на монтажных работах.

Поскольку нагрузки на подвесную подъемную стрелу приложены вдоль ее оси эта стрела при подъеме груза работает на центральное сжатие, в то время как балочные стрелы, кроме сжимающих, испытывают также и изгибающие нагрузки от массы грузовой тележки и груза. Отсутствие изгибающих нагрузок позволяет облегчить конструкцию. Кроме того, малые размеры подъемной стрелы в поперечном сечении по сравнению с размерами других стрел облегчают условия демонтажа и перевозки крана с объекта на объект.

По конструкции стрелы делятся на подвесные (рис. 22, а, е), подвесные с балансиром (рис. 22, б), подвесные шарнирно-сочлененные (с гуськом) (рис. 22, в), подвесные со стойками (рис. 22, г) и молото-видные (рис. 22, д, ж). Наиболее просты подвесные подъемные стрелы, которые получили массовое распространение.

Рис. 22. Виды стрел:
а — подъемная подвесная, б — подъемная подвесная с балансиром, в — подъемная подвесная с гуськом, г — подъемная подвесная со стойками, д — подъемная молотовидная, е — балочная подвесная, ж — балочная молотовидная; 1 — балансир, 2 — гусек, 3 — стойка

В плане подъемные стрелы имеют различную конфигурацию (рис. 23). По конструкции поясов и раскосов стрелы изготовляют решетчатыми ; из уголков или труб или сплошностенными из труб большого диаметра, гнутого профиля или листа.

Наиболее совершенную конструкцию имеют решетчатые стрелы из труб, которые по сравнению с уголковыми более легки и прочны. Кроме того, из-за хорошей обтекаемости труб ветровые нагрузки на ; трубчатые конструкции значительно ниже. Все это позволяет уменьшить опрокидывающий момент, действующий на кран, и тем самым повысить устойчивость крана. Сейчас разработаны оптимальные конструкции 4, 8 решетчатых подъемных стрел, обеспечивающие их минимальную массу и невысокую стоимость изготовления.

У кранов с установочным изменением вылета опорный шарнир соединения стрелы с башней выполнен на подшипниках скольжения, у кранов с маневровым изменением вылета — чаще на подшипниках качения.

Рис. 23. Конструктивные схемы стрел:
а — вид в плане, б — поперечные сечения подъемных стрел, в — поперечное сечение балочных стрел; 1 — трехсекционная, 2 — трапециевидная, 3 — А-образная, 4 — оптимальной конструкции, 5 — уголковой конструкции, 6 — четырехгранная решетчатая из труб, 7 —трехгранная решетчатая из труб; 8 — то же, оптимальной конструкции, 9 — из гнутого профиля

По двесные стрелы со стойками, примененные на кране МСК-5-20, по характеру работы и конструкции аналогичны подвесным стрелам.

Шарнирно-сочлененные стрелы (с гуськами) используют, как правило, когда требуется увеличить вылет и высоту подъема без переделки стрелы и изменения высоты башни (кран КБ-160.4).

Молотовидные подъемные и балочные стре-л ы работают на изгиб, поэтому они значительно тяжелее других типов стрел. Кроме того, из-за значительных габаритов по высоте эти стрелы тРУДно перевозить.

Балочную подвесную стрелу (рис. 24) имеет кран КБк-250. Стрела имеет трехгранное сечение. Грузовая тележка передвигается по двум нижним поясам. Верхний пояс и раскосы — трубчатые. Нижние пояса (ездовые балки) коробчатого сечения из двух сваренных уголков. Стрела имеет два рабочих положения: горизонтальное и ломаное, когда опорная секция стрелы устанавливается вертикально и крепится к верху оголовка, а головная секция размещается наклонно под углом 30° к горизонту. В этом случае удается значительно увеличить высоту подъема крана. Благодаря специальной схеме запасовки грузового каната обеспечивается горизонтальное перемещение груза при движении грузовой тележки по наклонно расположенной стреле.

Рис. 24. Балочная подвесная стрела крана КБк-250: 1 — опорная секция, 2 — стойка, 3 — головная секция

Читать далее: Грузовые тележки башенных кранов

Категория: - Устройство башенных кранов



Главная → Справочник → Статьи → Форум


stroy-technics.ru

Устройство и схема башенных кранов


Башенные краны считаются самой популярной спецтехникой во время строительства высотных зданий. Это объясняется их конструкцией, что позволяет выполнять широкий спектр монтажных работ. Данная спецтехника также часто встречается на складах и полигонах, где используется для организации погрузочно-разгрузочных операций.

Как устроена грузоподъемная спецтехника

Башенный кран оснащен вертикальной поворотной башней, на которой закреплена стрела. Управление данной спецтехникой происходит с кабины машиниста. Обычно она размещается в верхней части башни на значительной высоте от поверхности. Устройство башенного крана позволяет ему совершать следующие операции:

Устройство башенного крана

  • подъем и опускание грузов;
  • изменение вылета стрелы путем перемещения крюка относительно основной оси;
  • поворот на определенный угол;
  • перемещение машины.

Поднимание грузов осуществляется благодаря наличию грузовой лебедки, каната и крюковой подвески. Вращение поворотной части происходит относительно неподвижной благодаря наличию специального механизма поворота. Две эти части связываются между собой опорно-поворотным устройством. Именно оно передает опрокидывающие усилия от поворотной части на ходовую раму.

Классификация

Выделяют несколько разновидностей конструкции башенных кранов.

По типу башни

В зависимости от конструктивных особенностей башни, данные грузоподъемные машины могут быть:

  • с поворотной. Она с закрепленной стрелой и противовесом вращается вокруг своей оси во всех направлениях;
  • с неповоротной. Стрела и противовес закреплены на специальном шатре и вращаются вокруг основной опоры.

Типы кранов по конструкции башни

По типу стрелы

В зависимости от типа данного элемента башенные краны бывают:

  • с подъемной стрелой. В конструкции крана присутствует оголовок, который дает возможность изменять угол наклона;
  • с балочной стрелой. Она неподвижна, оснащена грузовой тележкой с грузозахватным механизмом.

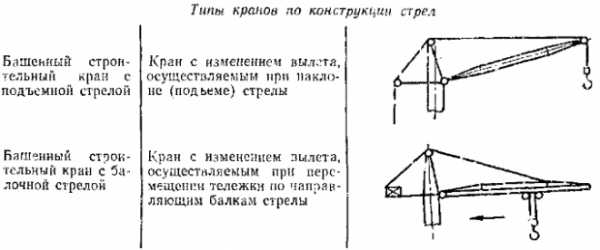

Башенные краны по типу стрелы

По способу установки

В зависимости от способа монтажа на объекте выделяют несколько схем башенного крана:

Классификация башенных кранов по способу установки

  • стационарный (приставной). Устанавливается в определенном месте без возможности перемещения по стройплощадке;
  • передвижной. Машина может перемещаться сама или при помощи тягача по подкрановым путям.

Самоходные модели чаще всего оснащаются поворотной башней. Такая конструкция башенного крана стоит дешевле остальных, облегчает его монтаж на строительной площадке и транспортировку. Стационарные модели пользуются не меньшей популярностью из-за отличных показателей грузоподъемности.

Устройство башенного крана неподвижного типа позволяет увеличивать его высоту путем использования специальных механизмов наращивания. Такие машины устанавливаются вначале строительства и жестко закрепляются к зданию. Постепенно, по мере продвижения рабочего процесса, высоту спецтехники наращивают. Такие модели имеют большой вылет стреловой части – около 30–60 м. Это позволяет обслуживать значительную площадь на протяжении всего периода ведения строительства.

Классификация по типу ходового механизма

Башенные краны по типу ходового устройства

В зависимости от ходового устройства данная специализированная техника бывает:

  • на рельсовом устройстве. Самые популярные из-за простоты эксплуатации и монтажа;
  • автомобильные. Устанавливаются на шасси автомобиля, что обеспечивает технике мобильность;
  • на шасси автомобильного типа. Монтируются на специально разработанное для данной модели шасси, имеет кабину;
  • пневмоколесные. Для пневмоколёсного шасси характерно отсутствие кабины;
  • гусеничные. Такие модели оснащены гусеничным ходовым механизмом;
  • шагающие. Оснащаются особым ходовым механизмом шагающего вида.

Базовые элементы конструкции

Благодаря продуманному устройству башенного крана обеспечивается его эффективная и безопасная работа. Основными конструктивными элементами данной спецтехники называют:

Схема башенного крана

  • рама. Может быть самоходной или перемещаться при помощи тягача на колесном или гусеничном ходу, на котором закреплены другие элементы;
  • опорно-поворотный механизм. Находится внизу или на вершине башни;
  • опорная платформа;
  • противовес. Предотвращает опрокидывание машины при перемещении тяжелых грузов;
  • башня. Основный элемент, который придает спецтехнике необходимую высоту и воспринимает большую часть нагрузки;
  • кабина. Размещается на значительной высоте для лучшего обзора за выполняемыми операциями;
  • стрела. Обеспечивает горизонтальное перемещение грузов с использованием специальных грузозахватных механизмов;
  • ходовая тележка. Содержит ходовую часть рамы;
  • консоль. Играет важную роль в обеспечении равновесия специализированной машины и предотвращает ее опрокидывание;
  • оголовок. Применяется для изменения положения стрелы в вертикальном направлении;
  • грузовая тележка. Присутствует на балочной стреле и служит для перемещения груза.

Габариты башенного крана Liebherr-132EC-H8

Подкрановые пути

Передвижные специализированные машины, оснащенные ходовым рельсовым устройством, требуют присутствия на объекте строительства особых подкрановых путей. Их качественное исполнение обеспечит безопасную и надежную работу техники.

Подкрановые пути все время подвергаются значительным эксплуатационным нагрузкам. Поэтому они должны регулярно проверяться на наличие любых дефектов, изменений геометрических параметров. Рельсовые пути также оснащаются заземлением. Оно необходимо для защиты, поскольку данная техника оснащается большим количеством высоковольтных элементов.

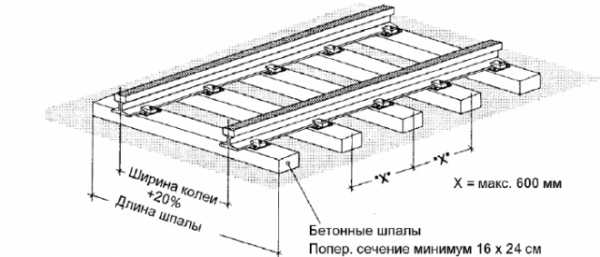

Схема подкрановых путей башенного крана

Видео по теме: Башенный кран


specnavigator.ru

Конструкции стрел кранов

Строительные машины и оборудование, справочник

Категория:

   Устройство башенных кранов



Конструкции стрел кранов

По способу перемещения груза различают стрелы подъемные, жесткие с постоянным вылетом и стрелы с грузовыми тележками (рис. 67).

Подъемная стрела подвешивается к поворотной головке на полиспасте, с которого канат сбегает на барабан стреловой лебедки. Перемещение груза, подвешенного на конце подъемной стрелы, производится путем изменения угла ее наклона. При этом груз одновременно с горизонтальным перемещением поднимается или опускается, описывая криволинейную траекторию.

В кранах БК-2, БК-5-195 и др. благодаря особой запасовке стрелового и грузового полиспаста при изменении вылета подъемной стрелы груз перемещается почти по горизонтали (см. §35). Металлическая конструкция подъемной стрелы работает на изгиб и сжатие от полезной нагрузки и собственного веса (кран ВТК-100) или на сжатие от полезной и на изгиб от собственных нагрузок (кран БК-2, Т-72). Поэтому кран с подъемной стрелой при одинаковых параметрах легче крана, оборудованного сгрелой с грузовой тележкой.

Жесткая стрела имеет постоянный вылет во время рабочего цикла крана. Такая стрела подвешивается к поворотной головке на гибком расчале, закрепленном на конце стрелы. Подъем стрелы без груза производится как установочная операция в кранах СБК-1 укорочением стреловой подвески вручную при помощи грузового полиспаста или в кранах БКСМ-2, БКСМ-3 укорочением канатного полиспаста ручной лебедкой, а в кранах БКСМ-5, БКСМ-10 электрической лебедкой.

Для изменения вылета стрелы во всех случаях работу крана необходимо прекращать. Перемещение груза краном, оборудованным жесткой стрелой, производится при передвижении самого крана по путям и при вращении стрелы. Конструкция стрелы работает на изгиб от собственного веса и на сжатие от веса стрелы и груза и наиболее проста и легка.

Рис. 67. Схемы конструкций стрел башенных кранов: а – жесткая стрела с постоянным вылетом; б — подъемная стрела; в — стрела крана БК-1 на канатных петлях; г — стрела крана БКСМ-3 с канатным полиспастом; о — стрела с грузовой тележкой и жесткой тягой; е — то же, подъемная с гибкими тягами; ж — то же, подъемная без тяг; з — подъемная стрела крана БТК-100 стрела; 2 — стреловой полиспаст; 3— поворотная головка; 4 — башня; 5 — грузовой канат; 6 — грузовая тележка

Необходимость передвигать кран для перемещения груза приводит к перерасходу электроэнергии, а также не обеспечивает полного использования крана по грузоподъемности и ухудшает монтажные качества крана.

Стрела с грузовой тележкой. Подача груза краном, оборудованным стрелой с грузовой тележкой, производится с помощью этой тележки, перемещаемой по стреле, подвешенной, как Правило, в горизонтальном положении. При необходимости увеличить высоту подъема груза стрелу устанавливают в наклонное положение, грузовую тележку с крюком закрепляют на конце В этом случае стрела работает как жесткая с постоянным вылетом.

Передвижение грузовой тележки вдоль стрелы производится по специальным направляющим, которые у легких кранов могут быть уголками поясов стрелы, а у тяжелых кранов — двутавровыми балками, прикрепляемыми к нижней плоскости стрелы У большинства кранов стрелы с грузовыми тележками подвешены на жестких тягах или гибких постоянной длины расчалах, прикрепляемых в одной или нескольких точках. Количество точек подвеса зависит от длины стрелы и грузоподъемности крана.

В некоторых моделях кранов стрела подвешивается на канатом полиспасте (краны М-3-5-5, М-3-5-10, БКСМ-14), изменяя длину которого поднимают или опускают стрелу. Металлическая конструкция таких стрел работает следующим образом: консольная часть в горизонтальном положении — на изгиб, пролетная на изгиб и сжатие от веса груза и собственного веса стрелы и грузовой тележки. Эти стрелы более тяжелые по сравнению с указанными ранее. Однако эксплуатационные качества грузовой тележки, которая обеспечивает точность паводки деталей и конструкций, позволяют применять указанные стрелы для кранов, особенно при монтажных работах. Стрела с тележкой, как и подъемная стрела, позволяет наиболее полно использовать грузоподъемность крана на любом вылете за каждый рабочий цикл, что приводит к увеличению производительности крана.

Металлоконструкции стрел, выпускаемых в настоящее время кранов, являются сварными. В старых моделях кранов СБК-1 стрелы были клепаными.
Стрелы для удобства транспортирования состоят из отдельных секций. Большинство стрел выполнено из .трех секций — головной, средней и опорной.
Стыки секций стрелы соединяются накладками на чистых болтах или фланцами (стрела крана Т-72). Помимо основных секций, стрелы иногда снабжаются сменными вставками (кран Т-72), позволяющими изменять длину стрелы и соответственно грузоподъемность крана. По концам и в середине секций для создания необходимой жесткости предусматриваются диафрагмы (поперечные вертикальные связи).

Стрела своей опорной частью шарнирно крепится к поворотной головке при помощи одной или двух осей. Головка стрелы удерживается подвеской (расчалом), выполняемой в виде жестких тяг или гибкой связи (канатные полиспасты). Стрела кранов БКСХ-22,5 и БТК-100 шарнирно закрепляется на верху трубчатой мачты.

На головках подъемной и жесткой стрел укрепляются верхние блоки грузового полиспаста и оси для крепления тяг стрелового расчала. Стрела крана БТК-100 на головке имеет только грузовые блоки, а на хвостовой консольной части зажимы для закрепления стрелового каната.

Стрелы с грузовыми тележками снабжены отводными блоками для грузового каната и каната передвижения тележки и устройствами для закрепления канатов подвески.

Стрелы выполняются с квадратным, прямоугольным и трехугольным поперечным сечением. Подъемные стрелы (краны БКСХ-22,5, БТК-100) и стрелы с грузовыми тележками имеют консольные фермы равнопрочного сечения. У жестких стрел средняя секция имеет прямоугольную форму, а концевые — пирамидальную.

Стрелы изготовляют из уголков, уголков с применением двутавров и швеллеров и труб (БКСХ-22,5, БТК-100).

Читать далее: Стреловой и грузовой полиспасты

Категория: - Устройство башенных кранов



Главная → Справочник → Статьи → Форум


stroy-technics.ru

Башенный кран

Башенный кран является специализированным оборудованием, предназначенным для выполнения подъемно-транспортных операций на строительных объектах средней и высокой этажности. В ряде случаев использование альтернативной техники невозможно.



Эксплуатация и применение башенных кранов



Активно развивающаяся строительная отрасль нуждается в подобном оборудовании для возведения зданий и сооружений повышенной этажности из монолитного железобетона и кирпича. Как правило, башенный кран чаще всего можно встретить на строительных площадках, на территории полигонов, складов, где производятся погрузо-разгрузочные работы с транспорта, при выполнении ряда строительно-монтажных операций. Существенным достоинством подобной строительной техники является возможность корректировать уровень подъема стрелы, изменения её вылета (в результате подъема/спуска или перемещения вдоль ее оси грузовой тележки), изменять поворот крана и перемещать его по территории строительного объекта. Для подъема различных строительных материалов и других грузов используют канаты, грузовые лебедки или крюковые обоймы.


Башенный кран представляет собой конструкцию, состоящую из следующих элементов.



Устройство башенного крана - Башня


У кранов общего назначения башни различаются по исполнению и бывают сплошностенчатыми или решетчатыми. Для изготовления башни первого вида подходят металлические трубы или листы, а для второго - только трубы, имеющие малый диаметр, уголки или гнутые профили. Соединение элементов некоторых башен аналогично конструкции телескопа, и называется подобным образом - телескопическое. Наиболее популярными считаются модели решетчатых башен, которые имеют квадратное сечение. Существует разделение на разборные и неразборные башни которые соответственно нуждаются/не нуждаются в монтаже. Увеличить высоту башни позволяют методы наращивания или подращивания. Различают краны с поворотным (поворот башни осуществляется как в нижней, так и в верхней части, в зависимости от конструкции) и неповоротным элементом. Краны для высотного строительства имеют приставную конструкцию башни, которая имеет две опоры – земля и каркас возводимого здания.



Стрела башенного крана





Её можно назвать главным рабочим органом. Имеет квадратное, прямоугольное или треугольное поперечное сечение. Башенный кран, как правило, комплектуется разными видами стрел, в зависимости от выполняемых задач. Огромные нагрузки требуют наличия жесткого крепления стрелы. Подъемная стрела монтируется на башню за счет шарнира. Её простая конструкция является основным преимуществом, к тому же кран, оснащенный стрелой такого типа, имеет меньшую массу, более маневренный и удобный в процессе работы. К минусам можно отнести невозможность проведения работ в непосредственной близости к башне крану и невозможность перемещения грузов в горизонтальной плоскости. Шарнирно-сочлененная стрела представляет собой конструкцию, состоящую из двух элементов – основного и головного и позволяет совершать вылет и подъем крюка на значительную высоту.



Опорно-поворотные устройства башенного крана







В группу ОПУ входят поворотная платформа, оснащенная лебедками и поворотный механизм. Эти устройства позволяют поворотной части башни совершать вращательные движения относительно основания. Поворотная платформа, которая соединяется ходовой частью крана, предназначена для установки башни с оголовком, который удерживает стрелу, распорки, электроаппаратуры и противовесных плит. Чаще всего в качестве противовеса используют железобетонные плиты, жестко закрепленные на платформе. Кран, оборудованный балочной стрелой и неповоротной башней, оборудован распорками для монтажа противовеса в виде рамы или фермы.



Башенный кран - опорная часть


В зависимости от типа башни, от способа передвижения и от установленного ходового устройства конструкция этого элемента может быть совершенно разной. Башенные краны принято делить на 4 основные группы: передвижные, приставные, самоподъемные и стационарные. Соответственно, передвижные краны оборудованы ходовыми тележками, закрепленными на нижней раме, на которые приходится основная доля нагрузки. Большая часть башенных кранов передвигается по рельсам. Необходимость монтажа рельсовых путей для перемещения крана по строительной площадке является основным недостатком подобной строительной техники. В стационарных кранах опорная часть, выполненная в виде рамы,крепится к монолитному / железобетонному основанию. Работа на строительных объектах повышенной этажности предполагает дополнительное крепление крана к каркасу здания и на межэтажном перекрытии – такие модели крана называются приставными или самоподъемными.



Башенный кран - кабина управления


Кабина управления предназначена для управления краном, и, обычно, расположена в верхней части башни. Кабины башенных кранов бывают четырех видов: открытого, закрытого типов, обычные и кабины с панорамным обзором. Кран оборудуется одним из видов кабин, в зависимости от условий работы. Первый вид подходит для работы в закрытых помещениях с отоплением, второй вид – для работы на улице, в помещениях без отопления или в помещениях химических, горячих и прочих цехов, где присутствуют пыль или вредные газы. Открытые панорамные кабины обеспечивают обзор оператору крана за счет установки на вращающейся платформе. Открытый тип кабины башенного крана предполагает наличие ограждения высотой не менее 0,7 м.



Башенный кран это незаменимый подъемный механизм на всех крупных строительных площадках, где объем перегружаемого материала достаточно велик.



promplace.ru

Башенные краны – Основные средства



Какими бы темпами ни росло у нас индивидуальное жилищное строительство, потребность в многоэтажных зданиях не сокращается, а наоборот, увеличивается. С одной стороны – рост численности населения, с другой – урбанизация: активные люди стремятся перебраться поближе к центру, оставляя на периферии за собой только коттедж или небольшой летний домик. Растущим как грибы после дождя фирмам также требуется все больше офисных помещений, да и ремонт уже построенных многоэтажек никто не отменял, вот и поднимаются то здесь, то там башенные краны – верные знаки растущей экономики.

Не только в строительстве нашли себе применение башенные краны, широко используются они при погрузочных работах на заводах, ж/д узлах, в портах и т. д. Своим названием этот вид подъемного оборудования обязан центральной части – вертикальной мачте, которая является основным и обязательным элементом всех видов башенных кранов. Следующая важная деталь – это главный рабочий орган крана – стрела, на которой находится крюковая навеска. Остальные узлы, различающиеся у разных моделей: поворотная платформа, оголовок, распорка, противовесная консоль, опорные балки, фундаментные блоки, монтажные модули, рельсовая тележка, электрооборудование и системы управления.



По особенностям устройства башенные краны делят на две большие группы: с поворотной башней и с поворотным оголовком. У первой группы башня устанавливается на поворотную платформу, которая, в свою очередь, покоится на фундаментном основании или рельсовой тележке. На платформе же, в задней ее части, расположены электро­оборудование и блоки противовеса. Наклонная стрела крана вывешена на блоках, один блок стоит на оголовке верхушки башни, второй – на распорке, представляющей собой стрелу в миниатюре, или «противострелу». Крюковая подвеска расположена на конце стрелы, горизонтальное перемещение грузов осуществляется за счет изменения угла наклона стрелы благодаря специальной схеме запасовки канатов. К этой группе относится большая часть отечественных кранов серии «КБ», сокращение от «кран башенный». Иногда стрелу кранов этой конструкции используют как балочную, она постоянно вывешивается горизонтально или под определенным углом, грузы же перемещаются продольно на грузовой тележке (каретке), которая движется по предусмотренным на стреле специальным направляющим.

Краны с поворотной башней в мировой номенклатуре иначе называют самоподъемными, и в связи с этим возникает путаница, так как у нас, например, самоподъемными всегда называли краны с поворотным оголовком, которые устанавливаются в лифтовую шахту многоэтажки-«свечки» и растут вместе с ней, «карабкаясь» по специальным окнам шахты, сами поднимают себя. К тому же надо добавить, что элементы «самоподъема» наблюдаются у башенных кранов совершенно разных конструкций обоих типов: как с поворотной башней, так и с поворотным оголовком. Поэтому термин «самоподъемные» лучше всего зафиксировать за такими кранами, которые поднимают себя самостоятельно, не прибегая ни к какой посторонней помощи. В этом случае мы увидим под этим названием краны с поворотной башней, небольших размеров, которые уже в собранном виде, но в сложенном состоянии, доставляются на строительный объект. Далее они снимаются с трейлера и расправляются за счет собственных лебедок, как раскрываются под лучами солнца цветочные бутоны. У них небольшая грузоподъемность и нет кабины крановщика, управляются они с земли с помощью дистанционного управления и применяются для строительства малоэтажных зданий и при капитальном ремонте.

Производство башенных кранов с поворотной башней – аналогов нашим КБ в развитых странах прекращено, там они уступили место кранам с поворотным оголовком. Суммарно можно подытожить следующие характеристики башенного крана с поворотной башней и маневровой стрелой:

  • быстрый монтаж без применения другого башенного крана или автокрана с длинной стрелой;
  • увеличение рабочей зоны за счет движения по рельсам;
  • сложная система запасовки канатов и тем не менее неравномерная горизонтальная подача груза;
  • сравнительно небольшая высота подъема крюка.

Последний критерий и стал определяющим для выбора в сторону кранов с поворотным оголовком.

Эта группа кранов самая обширная, общий же принцип состоит в том, что башня у них жестко закреплена на основании, а поворотное устройство находится в верхней части башни, и вращается только оголовок с противовесом и стрелой. При использовании таких кранов на погрузочных работах для увеличения рабочей зоны их устанавливают на рельсовую тележку, при строительстве же высотных объектов подвижность крана становится ненужной, важнее будет возможность дополнительного крепежа башни крана к строящемуся зданию. Всего можно выделить три варианта кранов с поворотным оголовком: с подъемной (маховой) стрелой, с балочной стрелой, безоголовочные. Краны с подъемной стрелой конструктивно повторяют стреловые гусеничные краны, но вместо гусеничной тележки установлены они на верхушку башни. На платформе, к которой крепится стрела, укреплены распорные блоки и электрооборудование, в задней части платформы или под ней ставятся блоки противовесов. Этот вид кранов позволяет получить преимущества маховой стрелы на большой высоте.

У балочных кранов рабочая стрела вывешивается горизонтально или под небольшим углом к горизонтальной плоскости. Крюк подвешен к грузовой тележке, которая передвигается по направляющим стрелы. Противоположно стреле выставляется противовесная консоль, которая уравновешивает стрелу через блок на вершине оголовка натянутыми тросами. Такая схема делает краны похожими внешне на коромысло. Оголовок может быть относительно небольшим, а может быть и фактическим продолжением башни (у кранов с высокой грузоподъемностью). Противовесные блоки могут размещаться на подвижной тележке, аналогичной грузовой каретке. В этом случае появляется возможность варьировать грузовысотными характеристиками, а также повышать устойчивость крана к сильному ветру, смещая противовес ближе к башне.

Безоголовочные краны – самый молодой вариант, первой его внедрила испанская компания Linden Comansa в 1970-х гг. Стрела и противовесная консоль здесь выполнены как единое целое, в связи с чем повышаются требования к прочности всей стрелы, башни и опорно-поворотного устройства. Безоголовочный кран в то же время остается балочным, только в отличие от кранов с шарнирно соединенной стрелой его стрела ставится только горизонтально. К достоинству всех балочных кранов – равномерной горизонтальной подаче грузов и простой схеме запасовки канатов у – без­оголовочного крана добавляется еще и экономия материалов за счет отказа от блоков и растягивающих тросов. У кранов с поворотным оголовком все электрооборудование расположено наверху, а обычное размещение грузовой лебедки у балочных кранов внутри стрелы.

По своей конструкции башни и стрелы могут быть сплошными трубчатыми или решетчатыми треугольного, прямоугольного или квадратного сечения. Чаще, однако, встречаются башни сечения квадратного, а стрелы – треугольного. Кабина крановщика на кранах с поворотной башней может устанавливаться внутри одной из секций башни или подвешиваться к ней сбоку. В этом случае кабину можно в начале строительства устанавливать ближе к земле, а затем поднимать по мере роста строящегося здания. У кранов с поворотным оголовком кабины подвешиваются обычно сбоку под стрелой, но могут монтироваться и непосредственно к стреле (безоголовочные краны) и передвигаться по ней при необходимости. Для облегчения контакта и улучшения взаимопонимания между машинистами кранов, с одной стороны, и монтажниками и стропальщиками, с другой, все шире применяют средства радиосвязи, а также развивают системы беспроводного дистанционного управления, когда машинист башенного крана может даже совмещать частично работу монтажника. Электромоторы грузовых, стреловых, монтажных лебедок, поворотного устройства и привода хода рассчитывают для работы от сети 110/ 220/ 380 В. Важными для башенных кранов являются также устройства плавного пуска и торможения, без которых аккуратная подача груза невозможна.

По способу установки различают краны с фиксированной высотой, у них башня собирается и устанавливается сразу на определенную высоту, сюда же относятся и самоподъемные (быстросборные) краны. Другой вариант – наращивание уже поднятого крана по секциям. Краны с поворотной башней растут добавлением секций снизу. На платформе для этого закреплена своего рода обойма, внутри которой проходят секции башни. После соединения новой секции с башней она поднимается, освобождая внизу обоймы место для очередной секции. Краны с неповоротной башней добавляют секции сверху. Вдоль башни крепится оборудованный своими лебедками монтажный блок, верхняя секция башни отделяется от нижележащих и с помощью блока поднимается на определенную высоту. Затем в освободившееся место своим крюком на стреле подаются новые секции, после чего закрепляются. Аналогично подъему осуществляется и демонтаж башенных кранов.

«Карабкающиеся» краны обходятся небольшим числом секций, они в качестве опорного фундамента используют шахту лифта или непосредственно сам железобетонный или металлический каркас многоэтажного здания и поднимаются вместе с ним. Башня выдвигается гидроцилиндрами из обоймы, опирающейся на верхний этаж. После закрепления башни в новых окнах шахты (ячейках каркаса) обойма поднимается выше, к стреле, и под ней выстраивается новый этаж и т. д. По окончании строительства башня и стрела разбираются, секции снимает с крыши приставной башенный кран или даже автокран с достаточной длиной стрелы и грузоподъемностью.

У любых видов башенных кранов рассматривают основные технические характеристики, указывающие на производительность крана. К ним относятся: высота подъема крюка – определяет максимально возможную высоту строящегося здания, длина стрелы – от нее зависит рабочая зона крана, максимальная грузоподъемность – определяется на коротком плече и соответствует грузовому моменту, грузоподъемность (г/п) на разных вылетах, а для наклонных стрел и на разных углах подъема – характеризует возможности крана в пределах его рабочей зоны, устойчивость к силе ветра – параметр очень актуальный в тех местах, где ветры высокой силы не редкость.

Отечественная промышленность сегодня выпускает башенные краны КБ четырех размерных групп, с третьей по шестую, с грузовым моментом от 100 до 400 тм. Краны 3-й и 4-й групп с поворотной башней и маневровой стрелой, максимальной г/п 8 т работают на строительстве зданий высотой от 9 до 16 этажей. Краны 5-й и 6-й групп – с балочными стрелами, максимальной г/п 10 и 25 т, 5-я группа используется для возведения зданий высотой до 75 м, 6-я – для монтажа тяжелых промышленных объектов до 40 м высотой.

Хотя рынок башенных кранов можно признать довольно консервативным – кранам ведь, как говорится, сносу нет и по велению моды их не меняют – тем не менее импортные модели и здесь начинают понемногу занимать свои ниши, и самую большую на сегодняшний день получила швейцарская марка Liebherr. Семейное предприятие, основанное в 1949 г. Гансом Либхерром, на сегодняшний день является международной группой компаний, имя которой зарекомендовало себя как швейцарские часы машиностроения. Производственная программа Liebherr охватывает большой ассортимент различных типов башенных кранов. В частности, это быстромонтируемые краны серий Н и К, краны с маховой стрелой серии HC-L, верхнеповоротные краны с оголовком серии ЕС-Н и без оголовка серии ЕС-В, а также краны повышенной грузоподъемности серии НС. Стоит отметить, что линейка кранов Liebherr EC-H, являясь одной из наиболее популярных, включает 15 моделей с максимальной г/п от 8 до 50 т, максимальным вылетом от 55 до 80 м и г/п на максимальном вылете от 1,7 до 11 т. В свою очередь линейка безоголовочных кранов Liebherr ЕС-В, оптимизированных для быстрого монтажа и экономной транспортировки, насчитывает 18 моделей с максимальной г/п от 5 до 125 т, максимальным вылетом от 50 до 75 м и г/п на максимальном вылете от 1 до 19,3 т. При этом башенные краны Liebherr серий ЕС-Н и ЕС-В предлагаются в комплектации с различными башенными системами, что позволяет оптимально адаптировать их к различным условиям работы на строительном объекте.

Марка Potain, которая наряду с National Crane и Grove входит в группу Manitowoc, также неплохо зарекомендовала себя в странах СНГ. Сейчас, например, четыре крана с оголовком и два безоголовочных крана Potain заканчивают строительство блока многоэтажных зданий в Киеве. Самоподъемные краны (Self Erecting) серии Igo выпускаются с высотой крюка от 16 до 38 м, максимальной г/п от 1,3 до 8 т, максимальным вылетом от 16 до 50 м. Краны с оголовком серий MC, MD и MD Maxi предлагают с максимальной г/п от 6 до 80 т, радиусом от 50 до 85 м. Без­оголовочные (Flat Top) представлены в трех сериях: MCT, MDT City и MDT. Их грузоподъемность 2,5–20 т, вылет 41–75 м. Краны с подъемной стрелой серии MR доступны с максимальной грузоподъемностью 8–32 т и радиусом 45–60 м.

Бесспорно, башенные краны Terex завоюют у нас ту же популярность, что и другая строительная техника, выпускаемая под этой маркой. Сегодня они производятся на заводах в Германии, Италии, США, Франции, Австралии и Китае. Компания предлагает быстросборные краны CBR г/п 1–6 т и 0,5–1,4 т на максимальном вылете 16–45 м, безоголовочные краны СТТ City от 50 до 190 тм г/п 2–10 т и 1–2 т на максимальном вылете 40–65 м; а также СТТ от 230 до 720 тм г/п 10–40 т и 2,1–3,4 т на максимальном вылете 70–84 м. Краны с подъемной стрелой CTL с 8–45 т макс. г/п и 1,8–7 т на вылете 50–65 м и четыре модели больших балочных кранов с оголовком от 320 до 650 тм. Максимальная г/п у них от 16 до 32 т, вылет 70–80 м, г/п на вылете – 3,1–4,1 т.

Китайские производители подъемной техники XCMG и Zoomlion успешно осваивают самые передовые западные технологии и приобретают опыт на строительстве небоскребов в густонаселенных городах Поднебесной. У их местных дилеров можно заказать подходящий вариант башенного крана с максимальной г/п от 4 до 20 т и длиной стрелы от 30 до 70 м. Датская компания Kro/ll Cranes выпускает безоголовочные (Flat Top), балочные (Hi Top) и краны с подъемной стрелой (Level Luffer). Особо следует выделить балочный кран-гигант, подтверждающий, что Дания знает толк в портовых работах и морских перевозках, – модель К 10000. Максимальный вылет у него 100 м, г/п при этом 120 т, на вылете до 44 м г/п составляет 240 т. Высота подъема крюка – 86 м, достаточно, чтобы не задеть грузом портовые краны-«карлики». Но не только технические данные этого колосса производят впечатление, на самой макушке этого крана устанавливается еще один башенный кран г/п 20 т, работающий независимо от своего носителя. Трудно поверить, но вся эта махина устанавливается еще и на рельсы для увеличения рабочей зоны.

Уже упоминавшаяся испанская компания Linden Comansa, отметившая в прошлом году 50-летний юбилей, выпускает краны с подъемной стрелой серии LCL, но основной акцент в производственной линейке делает на безоголовочных кранах Flat Top – модельный ряд LC. Кроме нее из солнечной Испании ведут свой отсчет марки Sa'ez Сranes и Jaso Equipos. Первая производит ассортимент безоголовочных кранов серий TL и TLS, также балочные серии S. Вторая – краны с подъемной стрелой и балочные с оголовком с длиной стрелы 35–55 м.

Что ж, чем больше в стране башенных кранов и чем они выше, тем выше темпы роста ее экономики.

os1.ru

Стрела башенного крана



Изобретение относится к башенным кранам, имеющим шарнирно-сочлененные секционные стрелы, и предназначено для использования в конструкциях кранов, на которых используются удлиненные стрелы и которые в связи с этим имеют сложную кинематику складывания стрелы в нерабочее положение и обратно. Стрела башенного крана включает корневую и концевую секции с нижними поясами для перемещения грузовой тележки и канатный механизм для удержания стрелы в рабочем положении, складывания ее при монтаже и наращивания башни. Смежные торцы нижних поясов секций стрелы выполнены с выемками с образованием сегмента. Высота сегмента в поперечном сечении цилиндра меньше радиуса последнего. Каждая ось установлена в упомянутых выемках торцов нижних смежных поясов стрелы. Стрела выполнена с дополнительными шарнирными соединениями в виде двух пар серег, связанных посредством пальцев с нижними поясами секций. Нижние пояса секций стрелы с их нижней стороны выполнены с входящими друг в друга проушинами, в отверстиях которых расположен монтажный палец. Отверстия выполнены с возможностью свободного перемещения в них монтажного пальца. Данное изобретение решает задачу обеспечения компактности стрелы в сложенном положении, а также удобство монтажно-демонтажных работ. 7 ил.

Данное изобретение относится к башенным кранам, имеющим шарнирно-сочлененные секционные стрелы. Оно предназначено для использования в конструкциям башенных кранов, на которых используются удлиненные стрелы и которые в связи с этим имеют сложную кинематику складывания стрелы в нерабочее положение и обратно.

Известна шарнирно-сочлененная стрела башенного крана, включающая корневую секцию и шарнирно соединенную с нею другую секцию стрелы, средства складывания и раскладывания стрелы [1].Наиболее близким техническим решением по сущности и достигаемому эффекту к заявленной стреле является стрела башенного крана, содержащая корневую секцию, шарнирно связанную с ней концевую секцию с нижними поясами для перемещения грузовой тележки, при этом секции шарнирно связаны между собой посредством двух осей, каждая из которых установлена с возможностью взаимодействия с нижними поясами, а также канатный механизм удержания стрелы в рабочем положении и складывания ее при монтаже [2].Существенным недостатком известных стрел является то, что шарнирное соединение их секций но обеспечивает возможность взаимного поворота секций при их складывании на 180, что не отвечает монтажно-демонтажным требованиям компактности конструкции стрелы в сложенном положении.Решаемой технической задачей заявленного технического решения является обеспечение компактности стрелы в сложенном положении. Другой решаемой задачей является обеспечение удобства монтажно-демонтажных работ.Поставленные технические задачи достигаются тем, что в стреле башенного крана, включающей корневую и концевую секции с нижними поясами для перемещения грузовой тележки, при этом секции шарнирно связаны между собой посредством двух осей, каждая из которых установлена с возможностью взаимодействия с нижними поясами, канатный механизм для удержания стрелы в рабочем положении, складывания ее при монтаже и наращивания башни крана, - смежные торцы нижних поясов каждой секции стрелы выполнены с выемками, каждая из которых образована круговым цилиндром, усеченным вертикальной плоскостью, расположенной поперек поясов стрелы, высота сегмента в поперечном сечении цилиндра меньше радиуса последнего, ось установлена в распор между упомянутыми выемками торцов нижних поясов секций стрелы, стрела выполнена с дополнительными шарнирными соединениями в виде двух пары серег, шарнирно связанных посредством пальцев с нижними поясами секций, причем оси расположены между серег, а нижние пояса секций с их нижней стороны выполнены с входящими друг в друга проушинами с отверстиями, которые выполнены с возможностью свободного в них перемещения монтажного пальца при несоосном расположении отверстий проушин.Такое выполнение стрелы при ее складывании обеспечивает возможность взаимного поворота секций на 180, что отвечает требованиям компактности складывания длинных стрел.На фиг.1 показана стрела башенного крана в рабочем и сложенном положениях.На фиг.2 - шарнирное соединение нижних поясов секций стрелы.На фиг.3 - сечение А-А на фиг.2.На фиг.4 - крепление оси к нижнему поясу корневой секции стрелы, сечение Б-Б на фиг.2;На фиг.5 - кронштейн концевой секции стрелы.На фиг.6 - сечение В-В на фиг.4.Стрела башенного крана включает корневую секцию 1 (фиг.1), с которой через пару осей 2 (фиг.2 и 4) взаимодействует концевая секция 3 стрелы, имеющая нижние пояса 4 и 5 секций для перемещения по ним грузовой тележки, канатный механизм для удержания стрелы в рабочем положении, во время ее складывания при монтаже и при наращивании башни 6 крана. Канатный механизм 7 включает канаты, связанные с приводом перемещения грузовой тележки и оголовком 8 крана, а также полиспасты и стойки.Смежные торцы 9 и 10 (фиг.2) нижних поясов 4 и 5 секций 1 и 3 стрелы (фиг.1) выполнены с выемками 11 и 12 (фиг.2). Выемки 11 и 12 образованы круговым цилиндром, усеченным вертикальными плоскостями 13 и 14, расположенными поперек поясов 4 и 5 стрелы и вдоль каждой оси 2. Высота Н геометрического сегмента меньше радиуса R цилиндра. Каждая ось 2 установлена слева и справа от продольной оси стрелы в выемках 11 и 12 торцов 9 и 10 нижних поясов 4 и 5 секций стрелы. Каждая ось 2 установлена в распор. Стрела выполнена с дополнительными шарнирными соединениями в виде двух пар серег 15 (фиг.2, 3 и 4), связанных посредством пальцев 16 с поясами 4 и 5 секций 1 и 3. Каждая ось 2 (фиг.4) расположена между каждой парой серег 15. Пояса 4 и 5 (фиг.1, 2 и 3) секций с их нижних сторон 17 выполнены соответственно с входящими друг в друга проушинами 18 и 19, в которых выполнены соответственно отверстия 20 и 21 (фиг.2 и 5).Последние выполнены с возможностью свободного в них перемещения монтажного пальца 22 (фиг.2) при несоосном расположении отверстий 20 и 21 проушин 18 и 19. В частности, отверстия 20 проушин 18 корневой секции 1 стрелы выполнены овальными (фиг.2), а отверстие 21 проушины 19 концевой секции 3 выполнены круглыми.Палец 22 вставляют в отверстия 20 и 21 проушин только при монтажных работах (при складывании стрелы), а во время работы стрелы отверстия 20 и 21 проушин свободны. Палец 22 при монтажных работах фиксируется в отверстиях проушин кольцом 23. Ось 2 (фиг.4) зафиксирована в выемке 11 корневой секции 1 стрелы хомутами 24 (фиг.4). Между торцами 9 и 10 (фиг.2) поясов 4 и 5 секций стрелы образован зазор 25. Стрела закреплена на оголовке 8 крана посредством шарнира 26 и канатов (фиг.1). Кран имеет устройство 27 для наращивания башни.Работает стрела башенного крана следующим образом.При работе крана стрела (фиг.1) работает известным образом, нагрузки от концевой секции 3 передаются на секцию 1 через их шарнирное соединение и канаты подвески стрелы. При этом монтажный палец 22 в отверстиях 20 и 21 проушин 18 и 19 отсутствует. В случае складывания стрелы в положение, показанное на фиг.2 (когда необходимо демонтировать кран или нарастить его башню и при этом уменьшить изгибающий момент на башне 6 и устройстве 27 в момент наращивания башни), в отверстия 20 и 21 проушин 18 и 19 (фиг.3) вставляют монтажный палец 22. При этом стрела находится в рабочем положение, показанном на фиг.1.При работе стрелы между поясами 4 и 5 образуется некоторый угол, и отверстия 20 и 21 проушин 18 и 19 оказываются несоосны, поэтому палец 22 вводят сначала в овальное отверстие 20 проушины 18, а затем в круглое отверстие 21 проушины 19. Палец 22 вследствие овальности отверстия 20 легко входит в отверстия 20 и 21 проушин и фиксируется кольцом 23. Затем вынимают пальцы 16, снимают серьги 15 и с помощью канатного механизма 7 складывают стрелу в положение, показанное на фиг.1. При этом корневая секция 1 поднимается относительно шарнира 26, концевая секция 3 опускается вниз, поворачиваясь вокруг осей 2 и контактируя с ними выемками 12 в поясе 5. Затем оси 2 свободно выходят из выемок 12 торца 10 пояса 5 стрелы.Стрелу складывают в положение, показанное на фиг.1, демонтируют кран или наращивают его башню устройством 27 при минимальном изгибающем моменте от действия стрелы, поскольку центр тяжести в этом положении максимально приближен к оси башни 6 крана.Раскладывание стрелы из положения, показанного на фиг.1, в горизонтальное положение производят следующим образом.Канатным механизмом 7 (фиг.1) поворачивают корневую секцию 1 стрелы вокруг шарнира 26, а секцию 3 стрелы - вокруг монтажного пальца 22 (фиг.2) относительно корневой секции 1 стрелы. В конце поворота секций 1 и 3 стрелы пара осей 2 входит в выемки 12 торцов 10 и 11 нижних поясов 4 и 5 корневой и концевой секций, при этом секции центрируются относительно друг друга. Затем с торцевых сторон каждой оси 2 устанавливают пары серег 15 (фиг.3), закрепляют их пальцами 16 в отверстиях нижних поясов 4 и 5. После фиксации пальцев 16 в рабочем положении, кольцо 23 с монтажного пальца 22 снимают и монтажный палец 22 из отверстий 20 и 21 проушин 18 и 19 извлекают.Во время работы крана и стрелы корневая секция 1 и концевая секция 3 изменяют свое положение относительно друг друга в вертикальной плоскости на незначительный угол в пределах упругих деформаций металлоконструкции стрелы и вытяжки канатов. Поскольку между торцами 9 и 10 нижних поясов 4 и 5 секций стрелы образован зазор 25 (фиг.2), то поворот секций относительно друг друга происходит вокруг пары осей 2 без касаний торцов 9 и 10, что исключает поломку стыка нижних поясов 4 и 5 секций стрелы.При образовании угла между секциями от просадки средней части стрелы вниз и при ее колебаниях центры отверстий 20 и 21 проушин 18 и 19 смещаются относительно друг друга в разные стороны вдоль стрелы. Овальность отверстий 20 в проушинах 18 позволяет в установленный пределах смещений отверстий 20 и 21 проушин беспрепятственно вводить в них монтажный палец 22 и извлекать его при монтажно-демонтажных работах.Таким образом, совокупность признаков соединения секций стрелы в максимальной мере обеспечивает разгрузку элементов соединения, что повышает надежность соединения, а также удобство монтажно-демонтажных работ.Источники информации1. Башенный кран GTMR 331В фирмы Potain, проспект фирмы Potain, 1988.2. Патент Франции №2732000, кл. В 66 С 23/34, 1996 (прототип).

Формула изобретения

Стрела башенного крана, включающая корневую и концевую секции с нижними поясами для перемещения грузовой тележки, при этом секции шарнирно связаны между собой посредством двух осей, канатный механизм для удержания стрелы в рабочем положении, складывания ее при монтаже и наращивания башни крана, отличающаяся тем, что смежные торцы нижних поясов секций стрелы выполнены с выемками, каждая из которых образована круговым цилиндром, усеченным вертикальной плоскостью, расположенной поперек поясов стрелы, с образованием сегмента, высота которого в поперечном сечении цилиндра меньше радиуса последнего, каждая ось установлена в упомянутых выемках торцов нижних смежных поясов секций стрелы, стрела выполнена с дополнительными шарнирными соединениями в виде двух пар серег, шарнирно связанных посредством пальцев с нижними поясами секций, а нижние пояса секций с их нижней стороны выполнены с входящими друг в друга проушинами с отверстиями, причем последние выполнены с возможностью свободного перемещения в них монтажного пальца.

РИСУНКИ

Рисунок 1, Рисунок 2, Рисунок 3, Рисунок 4, Рисунок 5, Рисунок 6, Рисунок 7

www.findpatent.ru

Устройство башенных кранов - часть 5

В целях обеспечения более прямолинейной и горизонтальной траектории перемещения груза при изменении вылета стрелы стрелоподъемная лебедка ряда башенных кранов (рис. 15) выполняется с двумя барабанами, на один из которых навивается канат стрелового полиспаста, а на другой во встречном направлении обратная ветвь каната грузоподъемного полиспаста. При навивании каната стрелоподъемного полиспаста канат грузоподъемного полиспаста свивается. Соотношение диаметров барабанов и их профиль подбираются так, чтобы при подъеме или опускании стрелы груз не изменял бы своего положения по высоте над уровнем земли. Однако при спрямлении траектории перемещения груза не устраняется его раскачка.

Металлоконструкция башенного крана

Башня крана – обычно решетчатая квадратного сечения с поясами из угловой стали, состоит из отдельных секций, имеющих стандартные стыки, что дает возможность менять количество секций, а значит, и высоту крана. Стыки крепят болтами, работающими на срез, или применяют фланцевые стыки с болтами, работающими на растяжение. Стыки на фланцах упрощают сборку и удлиняют срок службы конструкций. Эти стыки уменьшают износ отверстий при повторных монтажах крана. Верхняя секция башни имеет обычно форму усеченной пирамиды.

В кранах с поворотными оголовками наверх башни опирается сферическая опора поворотной части крана, через которую на башню передаются вертикальная и горизонтальная нагрузки от момента. В уровне крепления стрелы на башне имеется опорный горизонтальный круг, по которому при повороте стрелы перемещаются горизонтальные катки нижней опоры поворотного оголовка. При расположении лебедок для поворота на консоли крана к низу опорного круга крепится поворотный круг из гнутого швеллера, на который наматывается канат для поворота стрелы.

При жесткой передаче вращения от механизма поворота к низу опорного круга крепится цевочное кольцо.

В кранах с поворотной башней к ее верху крепятся с одной стороны верхний блок полиспаста (стрелового), поддерживающего стрелу, а с другой стороны тяги, поддерживающие консоль контргруза. В уровне крепления низа стрелы в башне имеются фасонки с горизонтальными шарнирами для крепления стрелы.

В кранах МСК-5-20 и МСК-8-20 на верху башни на горизонтальном шарнире крепится стрела, другой конец которой тягой подвешивается к подстрелку, закрепленному на шарнирах в основании стрелы и удерживаемому полиспастом, закрепленным к раме поворотной части. С помощью этого полиспаста изменяется вылет стрелы.

Сферическая опора (крана БК-300) поворотной части состоит из стальной чащи, внутрь которой входит «гриб»; сферическая часть гриба имеет кривизну чаши. На гриб надеты бронзовое кольцо и втулка, несущая верхнюю часть опоры, соединенную с поворотной частью. Нижняя часть сферической опоры (чаша) соединяется с верхней секцией башни. Опора крепится болтами к горизонтальным диафрагмам башни и поворотной части.

Через центральное отверстие гриба пропускают канаты, идущие на лебедки, расположенные на портале, или кабель, идущий на лебедки, расположенные на консоли.

На сферическую опору передаются вертикальные нагрузки от поворотной части, стрелы, груза, консоли, контргруза, лебедок (если они расположены на консоли) и горизонтальная реакция от момента, создаваемого весом стрелы, поднимаемого груза и контргруза.

Приборы безопасного башенного крана

В зависимости от типа крана (мостовой, башенный, стреловой самоходный и т.п.) и рода привода (электрический, механический) кран снабжается рядом приборов и устройств, обеспечивающих его безопасную эксплуатацию. К таким приборам относятся:

1) концевые выключатели, предназначенные для автоматической остановки механизмов кранов с электрическим приводом. На кранах с механическим приводом механизмов, концевые выключатели не применяются. Требования по оборудованию грузоподъемных машин концевыми выключателями изложены в правилах по кранам;

2) ограничители грузоподъемности, предназначенные для предотвращения аварий кранов, связанных с подъемом груза массой, превышающей их (с учетом вылета крюка) грузоподъемность. Установка прибора обязательна на стреловых, башенных и портальных кранах. Краны мостового типа должны оборудоваться ограничителем грузоподъемности в том случае, когда не исключается их перегрузка по технологии производства. Требования к установке прибора содержаться в правилах по кранам;

3) указатель грузоподъемности, устанавливаемый на кранах стрелового типа, у которых грузоподъемность изменяется с изменением вылета крюка. Прибор автоматически показывает, какова грузоподъемность крана при установленном вылете, что помогает предотвратить перегрузки крана;

4) ограничитель высоты подъема, предназначен для срабатывания при достижении грузозахватным устройством предельной высоты подъема.

5) указатели угла наклона для правильной установки стреловых кранов, кроме работающих на рельсовых путях;

6) анемометр. Таким прибором должны оборудоваться башенные, портальные и кабельные краны для автоматической подачи звукового сигнала при опасной для работы скорости ветра;

7) противоугонные устройства, применяемые на кранах, работающих на наземных рельсовых путях, для предотвращения угона их ветром. Требования к этим устройствам изложены в правилах по кранам;

8) автоматический сигнализатор опасного напряжения (АСОН), сигнализирующий об опасном приближении стрелы крана к находящимся под напряжением проводам линии электропередачи.

9) опорные детали, которыми снабжаются краны мостового типа, передвижные консольные, башенные, портальные, кабельные, а также грузовые тележки (кроме электроталей) для уменьшения динамических нагрузок на металлоконструкцию в случае поломки осей ходовых колес;

10) упоры, устанавливаемые на концах рельсового пути для предупреждения схода с них грузоподъемных машин, а также на стреловых кранах с изменяющимся вылетом стрелы для предотвращения ее опрокидывания;

11) звуковой сигнальный прибор, применяемый на кранах, управляемых из кабины или с пульта (при дистанционном управлении). На кранах, управляемых с пола, сигнальный прибор не устанавливается.

Заключение

Башенные краны при реконструкции цехов используют реже, чем при возведении новых объектов. Это связано с увеличением удельных затрат на устройство подкрановых путей, монтаж и демонтаж крана, с повышенной стесненностью монтажной зоны, ограничивающей возможности доставки крана на строительную площадку. Однако вертикальность башни крана и большая высота подвески стрелы позволяют перемещать монтируемые конструкции над существующими и размещать их даже в узких коридорах, образованных существующими зданиями.

Область применения башенных кранов может быть расширена при использовании различных комбинированных систем и устройств. Простейшим примером этого является одновременная работа двух башенных кранов или башенного и любого другого крана для подъема груза, превышающего грузоподъемность каждого крана в отдельности.

Существенно увеличить грузоподъемность башенного крана можно, превратив его в козловой жестким сопряжением стрел двух башенных кранов или опиранием стрелы крана на дополнительную временную опору.

Эффективным направлением совершенствования конструкций башенных кранов и приспособления их к работе на реконструируемых и рассредоточенных объектах является перевод их на безрельсовый ход (пневмоколесный, гусеничный или шагающий). Для монтажных работ, выполняемых в стесненных условиях, наибольшее применение могут найти безрельсовые башенные краны, имеющие стрелу с грузовой тележкой. При достаточно большом вылете такой кран может длительное время работать на одной стоянке, благодаря чему основной недостаток безрельсового хода – невозможность передвижения с грузом – малосуществен. Возможны и другие методы модернизации для расширения области применения башенных кранов.

Список литературы

1.Абрамович И.И. и др. Грузоподъемные краны промышленных предприятий: Справочник. – М.: Машиностроение, 1989

2.Вайсон А.А. Подъемно-транспортные машины: Учебник. – М.: Машиностроение, 1989

3.Вайсон А.А. Строительные краны. – М.: Машиностроение, 1969

4.Бордяков Д.Е., Орлов А.Н. Грузоподъемные машины: Учебное пособие. – СПб, 1995

5.Башенные краны / Л.А. Невзоров, А.А. Зарецкий, Л.М. Волин и др. – М.: Машиностроение, 1979

6.Невзоров Л.А. Башенные краны. – М.: Высшая школа, 1980

7.Правила устройства и безопасной эксплуатации грузоподъемных кранов. – М.: Металлургия, 1981

8.Шестопалов К.К. Подъемно-транспортные, строительные и дорожные машины и оборудование: Учебное пособие. – М.: Издательский центр «Академия», 2005

mirznanii.com
