Плужные снегоочистители

Плужные снегоочистители предназначены для патрульной очистки дорог от снега. Плужные снегоочистители разделяются на одноотвальные, отбрасывающие снег на одну сторону, и двухотвальные, которые могут отбрасывать снег на одну или обе стороны по отношению к направлению движения. Некоторые типы плужных снегоочистителей помимо переднего отвала имеют одно или два боковых отвала (крыла) отодвигающие снег за пределы земляного полотна.

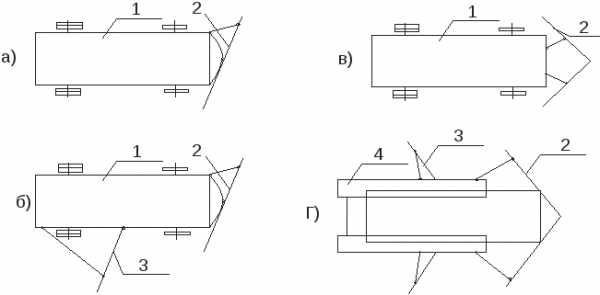

Схемы плужных снегоочистителей:

а) – одноотвальные; б) – одноотвальные с боковым крылом; в) – двухотвальные; г) – двухотвальные с боковым крылом.

1 – шасси; 2 – передний отвал; 3 – крыло; 4 – трактор.

Оборудование снегоочистителя монтируется на шасси автомобиля или раме трактора.

Снегоочистители на автомобилях используются для патрульной службы для очистки дорог во время снегопадов и метелей. Ими можно удалять снег плотностью 250-300кг/м3 при глубине снежного покрова до 0,4м. На таком снежном покрове автомобильные снегоочистители работают со скоростью 6,0-7,5м/с.

Тракторные снегоочистители, обладающие высокой тяговой характеристикой, используются для очистки автомобильных дорог от больших снежных заносов. Они могут разрабатывать снежный покров любой плотности и толщиной до 1,2м. рабочая скорость снегоочистителя в этих условиях не превышает 1м/с.

Достоинства автомобильных плужных снегоочистителей:

  1. большая рабочая скорость, благодаря чему удаляемый снег отлетает на значительное расстояние (7-12м) от отвала и образуемые после прохода снегоочистителя снежные валы имеют пологую форму, что исключает занос отброшенного снега обратно на проезжую часть дороги;

  2. большая мобильность, позволяющая быстро перебазировать снегоочиститель с одного участка работ на другой;

  3. возможность использования автомобиля по прямому назначению после демонтажа снегоочистительного оборудования.

Достоинства тракторных снегоочистителей:

  1. возможность работы в тяжелых снеговых условиях;

  2. возможность использования трактора на других работах после демонтажа снегоочистительного оборудования.

Применяются отвалы с цилиндрической и конической формами, оси которых расположены горизонтально и под некоторым углом к горизонту.

Длина отвала выбирается такой, чтобы минимальная ширина захвата была на 0,3-04м больше ширины хода автомобиля на котором монтируется снегоочистительное оборудование.

Роторные снегоочистители

Роторные снегоочиститель имеет два рабочих органа, один из которых срезает снежный покров и перемещает его к средней части машины, а второй захватывает этот снег и отбрасывает его в сторону. Исключение составляют фрезерные снегоочистители, у которых совмещены в рабочем органе операции по вырезанию и отбрасыванию снега. Однако эти снегоочистители не находят большого применения главным образом из-за малой производительности, высокой энергоемкости, сложной конструкции рабочего органа и небольшой дальности отброса снега.

По типу рабочих органов роторные снегоочистители подразделяются на шнеко-роторные (рис.1), фрезерно-роторные (рис.2) и плужно-роторные (рис.3).

studfiles.net

плужный или роторный? .Любопытные новости



Размахивание снеговой лопатой с утра пораньше – это, конечно, и весело, и для здоровья полезно. Но что делать, если объемы снега несоизмеримы с вашими скромными силами? Для этого нам на помощь приходят снегоочистительные машины.

Что представляют из себя снегоочистители? Немного общих сведений

Снегоочистители – это специализированные машины для уборки снега. Бытовые или снегоочистители для дачи, дома, в зависимости от объемов работы, делятся на:

- снегоочистители для малых объемов;

- снегоочистители для средних и больших объемов.

В основе работы любого снегоочистителя лежит захват снега и выброс его посредством крыльчатки. Дальность выброса варьируется от 10 до 17 м. В зависимости от диаметра и длины инструмента меняется и глубина захвата снега, и ширина полосы отработки.

Рабочий инструмент снегоочистительной машины вращается посредством электрического или бензинового двигателя. В быту чаще всего используются бензиновые двигатели из-за их большей мощности и маневренности.

Тяжелые снегоочистители оснащены приводом, облегчающим его движение. На некоторых моделях привод предусматривает несколько передач движения вперед и назад (снегоуборщик STIGA Snow Power), блокировку колес и наличие фары для работы в темное время суток.

В зависимости от качества снега применяются два вида рабочего инструмента снегоочистителя: ротор и плуговые ножи. Соответственно, и машины делятся на 2 вида:

- плужный снегоочиститель;

- роторный снегоочиститель.

Плужные снегоочистители

Плужные снегоочистители предназначены для уборки территорий от свежевыпавшего снега, который еще рыхл и достаточно легко может быть убран. Основным рабочим инструментом данного типа техники является плуг, состоящий из металлических ножей с покрытием из износостойкой резины. Принцип работы: снег сгребается в сторону специальными ножами. Таким образом, снежный покров легко поддается уборке и требует мало времени.

Роторные снегоочистители

Основным рабочим инструментом роторных снегоочистителей является ротор, на котором устанавливается шнек, плуг или фреза в зависимости от качества снега. Также может применяться комбинированный инструмент.

Роторные снегоочистители предназначены для очистки территорий от залежалого снега, переметов и больших сугробов. Принцип работы: ротор разбивает снежную массу и подает ее на крыльчатку, которая, в свою очередь, отбрасывает снег в сторону либо на транспорт (если снег будут вывозить).

Что выбрать?

Какой инструмент лучше выбрать? Снегоочиститель для дома или дачи, на которой вы живете, должен быть достаточно мощным для удаления больших сугробов. Снег в частном секторе не убирается, как это делается на магистралях и центральных городских дорогах.

С одной стороны, небольшой рыхлый снег можно убрать и простой лопатой, но разгребать залежалые сугробы лопатой – это мука. Тем более, большинство людей, предпочитающих уединение частного дома, - это люди уже в возрасте, которым чрезмерная физкультура едва ли пойдет на пользу.

Подобрать и купить снегоочиститель можно на нашем сайте (chistosila.ru). Там вы найдете всю информацию о товарах.

Дата публикации: 28.11.14



zwezda.ru

Снегоочиститель: классификация, принцип работу и технические характеристики

Снегоочистителем называют машину, предназначенную для очистки дорог, площадок, аэродромов и прочих объектов от снега путем сдвигания его или отбрасывания в сторону.

Представляет собой навесное оборудование, установленной на серийном автомобиле или самостоятельную машину.

Проблемой уборки снега человечество озаботилось еще в средние века. Однако, до появления моторизированной техники, это направление развивалось слабо. В зимнее время телеги и повозки просто заменялись санями, которые также были приспособлены для перевозки грузов.

Несмотря на это, в 1862 году в городе Милуоки появились первые конные телеги для уборки снега. А в 20 веке производство автомобилей, авиационной техники уже шло одновременно с разработками снегоочистительных машин. Первые механизированные снегоуборочные машины, сделанные на основе тракторов и грузовиков, появились в 1913 году.

На сегодняшний момент существует огромное количество моделей снегоочистителей, предназначенных как для индивидуального использования, так и для нужд городских коммунальных хозяйств.

Марок снегоуборочной техники сегодня великое множество. Ее выпускают на своей базе такие производители, как Камаз, Маз, иностранные Bombadier, Hyundai, Prorab и другие.

Классификация

Существует разделение по типу рабочего органа:

  • плужный снегоочиститель
    • одноотвальный,
    • двухотвальный.
  • роторный снегоочиститель
    • шнекороторный,
    • фрезерный.
  • плужно-роторная снегоуборочная машина.

По типу ходовой части:

  • пневмоколесный,
  • гусеничный.

По типу базовой части:

  • трактор снегоочиститель,
  • снегоуборочный автомобиль,
  • навесной очиститель.

По типу привода:

  • электрический,
  • бензиновый,
  • дизельный.

Принцип работы

Плужный снегоочиститель

Рабочим органом данной машины является снежный плуг. Он может быть как составной частью серийно выпускающейся спецтехники, так и представлять собой навесное оборудование. Базовый автомобиль передвигается по заснеженному участку. При этом плуг опущен и обычно несколько повернут, таким образом снег срезается и отодвигается в сторону (сгребается). Плуг снегоуборочной машины может быть зафиксирован в одну сторону или оснащен механизмом поворота рабочего органа.

Для улучшения качества уборки подобные механизмы оснащают специальными щетками с жестким ворсом. Они крепятся позади плуга и сметают остатки снега, которые им упущены.

Роторный снегоочиститель

Основная рабочая часть данной машины — метательный аппарат, который отбрасывает снег в сторону. Имеет модификацию — шнекороторный. Он состоит из шнекового питателя и одного-двух роторов. Другой вид техники — фрезерная снегоуборочная машина (фрезерный питатель и один-два ротора).

Плужно-роторная снегоуборочная машина

Образует комбинированный вариант. Оснащена как плугом, так и встроенными в него роторами (одним или двумя). Таким образом, осуществляется не только сгребание снега, но и его выкидывание. Эта машина наиболее эффективна на открытых участках.

Технические характеристики

Производительность — 4-40 га в час (150-2000 т в час).

Скорость работы — 0,3-40 км в час.

Дальность отбрасывания снега — 2-40 м.

Высота разрабатываемого слоя — 0,5- 2 м.

Ширина очищаемой полосы — 2,5- 6 м.

ospectehnike.ru
