Планетарный смеситель



Использование: для смешивания высоковязких жидкостей, паст и порошковых материалов под вакуумом и избыточным давлением. Сущность изобретения: смешивание производится за счет перемещения мешалок, установленных в полых валах, которыми снабжены шестерни планетарного водила, и скрепленных с ними винтом, выходящим на торец полых валов. Вращение передается через зуб вала и ответный элемент хвостовика мешалки. Водило установлено на подшипниках, внутренний диаметр которых больше диаметра, описываемого хвостовиками мешалок. 2 ил.

Изобретение относится к области смешивания, в частности к конструкции смесителя для высоковязких жидкостей и паст, а также порошкообразных компонентов, и может быть использовано в химической, фармацевтической и иных областях.

Процесс смешивания является весьма распространенным процессом в химической и родственным ей областям техники. В частности, смешивание высоковязких, неньютоновских жидкостей осуществляется шнековыми и ленточными мешалками [1] Однако такие мешалки обладают невысокой интенсивностью, а шнековые мешалки имеют застойные зоны, обмен материала в которых практически отсутствует. Смеситель [2] представляет собой станину, на верхней плите которой укреплены планетарное водило с встроенными в него мешалками, снабженное консольным валом соединенным при помощи зубчатой передачи с редуктором и приводным двигателем. Недостаток прототипа необходимость полной разборки планетарного водила для замены мешалок при перенастройке. Цель изобретения расширение функциональных возможностей смесителя за счет обеспечения оперативной замены мешалок и смешивания под избыточным давлением. Указанная цель достигается тем, что в смесителе, содержащем планетарное водило с мешалками, установленное в станине, планетарное водило установлено на подшипниках, внутренний диаметр которых больше диаметра, описываемого хвостовиками мешалок. Шестерни привода мешалок снабжены валами, в полостях которых расположен зуб, взаимодействующий с ответным элементом хвостовика мешалки, обеспечивая передачу крутящего момента и возможность установки мешалок без повреждения их уплотнений. Каждая мешалка скреплена с полым валом винтом, установленным на его торце. Такая компоновка планетарного водила позволяет вывести элементы крепления мешалок (винты с элементами стопорения) на верхний свободный торец мешалок, доступ к которому открывается после удаления крышки водила без разборки всего механизма, чем обеспечивается расширение функциональных возможностей смесителя за счет обеспечения оперативной и удобной заменой мешалкой и сменой уплотнений. Повышается жесткость опорного узла мешалок за счет исключения консольности в креплении планетарного водила. Каретка механизма подъема-опускания чаши расположена на двух параллельных цилиндрических направляющих, одна из которых снабжена подшипниками, винтовой нарезкой и приводом вращения. Тыльная сторона каретки выполнена параллельной осям направляющих, а станина снабжена регулируемыми упорами, взаимодействующими с тыльной стороной каретки. Этим обеспечивается автономность работы смесителя, т. е. не требуется энергоносителя, отличного от основного привода. Разнесенные направляющие обеспечивают высокую точность центровки чаши относительно планетарного водила. Упоры на станине при малом зазоре между упором и тыльной стороной каретки позволяют передать разворачивающий момент, появляющийся от усилия прижатия чаши и избыточного давления в ней, на станину практически без изгиба направляющих. Верхний край каретки находится при этом на небольшом, определяемом погрешностями изготовления расстояния от верхних опор направляющих, что приводит к работе направляющих практически на срез. Этим, а также наличием винтовой самотормозящейся пары в приводе достигается расширение функциональных возможностей за счет смешения под давлением ввиду высокой жесткости конструкции, обеспечивающей герметичность чаши и ее соосность с планетарным водилом на всех режимах работы смесителя. Такая система разгрузки направляющих позволяет достичь компактности и низкой металлоемкости конструкции. Сопоставительный анализ с прототипом показывает, что заявляемый смеситель планетарный отличается тем, что планетарное водило установлено на подшипниках, внутренний диаметр которых больше диаметра, описываемого хвостовиками мешалок, шестерни привода мешалок снабжены валами, в полостях которых расположен зуб, взаимодействующий с ответным элементом хвостовика мешалки, и каждая мешалка скреплена с полым валом винтом, установленным на его торце. Каретка механизма подъема опускания чаши расположена на двух параллельных цилиндрических направляющих, одна из которых снабжена подшипниками, винтовой нарезкой и приводом вращения. Тыльная сторона каретки выполнена параллельной осям направляющих, а станина снабжена регулируемыми упорами, взаимодействующими с тыльной стороной каретки. На фиг. 1 представлен планетарный смеситель, поперечное сечение; на фиг. 2 планетарное водило, поперечное сечение.
Смеситель содержит станину 1, в верхней части которой имеется полость 2. В стойке 3 станины 1 расположен двигатель с редуктором 4 или иной привод (например тихоходный двигатель), который при помощи кинематической цепи 5 (паразитная шестерня), дополнительные передачи, цепь, ремень и т. п.) соединен с планетарным водилом 6. В стойке 3 имеются две направляющие 7, по которым перемещается каретка 8 L-образной формы. На боковых поверхностях стойки 3 имеются два регулируемых упора 9. Одна из направляющих 7 выполнена в виде винта, установлена в подшипниках 10 и снабжена ручным приводом 11. Спереди стойка 3 закрыта двумя гофрированными шторками 12, а сзади крышкой 13. Чаша 14 смесителя установлена в расточке каретки 8, где от проворота фиксируется специальными лысками, а от выпадания подпружиненным фиксатором 15. Сверху чаша поджимается к крышке 16, в которой установлена прокладка 17. В крышке 16 имеются специальные каналы для вакуумирования чаши и подачи в нее избыточного давления. Мешалки 18 и 19 крепятся в валах 20 и 21 планетарного водила 6. Крутящий момент с валом на мешалки передается через торцовые шпонки 22. Крепление мешалок в валах осуществляется винтами 23 со стороны свободных торцов валов. Между собой валы 20 и 21 сцеплены шестернями 24 и 25. Вал 20 (тихоходный) приводится во вращение через шестерни 26 и 27. Шестерня 27 неподвижна. Смеситель работает следующим образом. Чаша с загруженными компонентами подсоединяется к крышке путем вращения винта-направляющей 7. Включается двигатель, вращение передается на планетарное водило 6. Мешалки вместе с водилом совершают планетарное движение вокруг оси водила, а за счет обкатывания неподвижной шестерни 27 шестерней 26 мешалки вращаются также и вокруг своих осей, что приводит к интенсивному перемещению и смещению загруженных компонентов. Хвостовики 28 мешалок 18 и 19 уплотнены в крышке 16 чаши уплотнениями 29, что позволяет создавать в чаше как вакуум, так и избыточное давление. В последнем случае появляется момент, стремящийся развернуть каретку. Жесткости направляющих для удержания каретки от такого разворота недостаточно, поэтому сразу после выбора зазора между тыльной стороной каретки 30 и упором 9 усилие от разворачивающего момента передается на станину, жесткость которой неизмеримо выше. Этим ограничивается дальнейший разворот и разгерметизация смесительной чаши. Верхний край каретки при полностью поднятой чаше находится вблизи верхних опор направляющих (на расстоянии, компенсирующем погрешности изготовления), а поэтому деформация направляющих на этом участке пренебрежимо мала и на работу смесителя не сказывается. Увеличение диаметра подшипников планетарного водила привело к совмещению в одной конструкционной высоте опор водила и мешалок, что позволяет в несколько раз сократить высоту планетарного механизма над мешалками, уменьшив габаритные размеры, материалоемкость и улучшить внешний вид смесителя. Этому же способствует разгрузка механизма подъема-опускания от разворачивающего момента посредством упоров.

Формула изобретения

ПЛАНЕТАРНЫЙ СМЕСИТЕЛЬ, включающий планетарное водило с мешалками, отличающийся тем, что планетарное водило установлено на подшипниках, внутренний диаметр которых больше диаметра, описываемого хвостовиками мешалок, шестерни привода мешалок снабжены полыми валами, взаимодействующими с хвостовиками мешалок, и каждая мешалка скреплена с полым валом винтом, установленным на его торце.

РИСУНКИ

Рисунок 1, Рисунок 2

www.findpatent.ru

Планетарный смеситель - Большая Энциклопедия Нефти и Газа, статья, страница 2

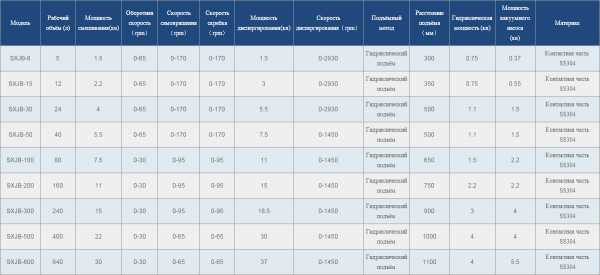

Планетарный смеситель

Cтраница 2

Рассматриваются вопросы повышения эффективности работы планетарных смесителей, выпускаемых промышленностью СССР. Показано, что наиболее эффективны для приготовления вязких композиций в этих смесителях мешалки, выполненные в виде винтовой поверхности. Приводятся зависимости для расчета основных параметров работы указанных типов мешалок.  [16]

В этом институте сконструирован также двухваль-иый планетарный смеситель ( емкостью 250 л), используемый для приготовления поризованных и других растворов.  [17]

Хорошо зарекомендовали себя для изготовления пластизолей планетарные смесители ( рис. 37), принцип работы которых заключается в одновременном вращении лопастей с высокой скоростью вокруг своей оси и вокруг оси дежи с лакокрасочным материалом.  [18]

Рассмотрен метод определения оптимальных режимов работы планетарных смесителей с учетом эффективного использования каждой спирально-ленточной мешалки.  [19]

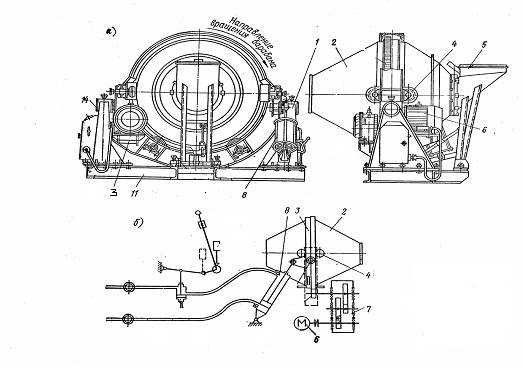

На некоторых наших, а также и заграничных заводах применяются планетарные смесители ( рис. 220), представляющие собой плоские чугунные котлы ( диаметр 2 5 м, глубина 0 75 м), вращающиеся вокруг вертикальной оси со скоростью 78 об / мин.  [20]

Овиты по определению дхявия основных хехводогячеокхх и ховохрукххвных параметров ва Н ж и для планетарного смесителя, освеженного рабочими органами свирахьво-аевхочвого типа о одной х двумя винтовыми вавхвхахх, были проведаны ва раара-боханной акспервмеятальгой усхавовхе.  [21]

Анализ работы смесительных машин и качества перемешивания массы показал, что более равномерное качество массы получается при применении планетарных смесителей, обеспечивающих хорошее перемешивание как в горизонтальной, так и в вертикальной плоскости.  [22]

Движения могут быть направлены в одну или в разные стороны. Планетарные смесители применяют преимущественно для смешивания увлажненных материалов в производствах, где нет необходимости часто очищать корпус.  [24]

Вертикальный планетарный смеситель Ross имеет три основных преимущества перед двухвальными лопастными смесителями: ниже капитальные затраты, меньший цикл смешивания и универсальность. Смеситель Ross с рабочей емкостью 300 л и потребляемой мощностью 43 кет стоит - - 7 5 тыс. долл. Такая значительная разница в стоимостях смесителей объясняется конструкцией рабочих лопастей, более утяжеленных, но менее сложной формы, чем а - или Z-образные. Вследствие возможности извлечения лопастей из резервуара достигается тщательная очистка как самих лопастей, так и стенок смесительного резервуара. В большинстве случаев цикл смешивания составляет от 20 до 60 % цикла смешивания двухвального лопастного смесителя. Это объясняется планетарным движением лопастей, в результате которого достигается более высокая скорость перемещения и диспергирования смешиваемых компонентов. Время для перехода на работу с другой смесью намного меньше, чем в двух-вальном лопастном, так как смесительный резервуар устанавливается на монорельсе или передвигается на тележке.  [25]

Для растворения коллоксилина, имеющего волокнистую структуру и напоминающего вату, обычно используют смесители с многолопастными мешалками вертикального типа. К ним относятся планетарные смесители, сме-сители с рамными мешалками или с отбойными лопастями и смесители горизонтального типа, так называемые малаксеры.  [27]

Для растворения коллоксилина, имеющего волокнистую структуру и напоминающего вату, обычно используют смесители с многолопастными мешалками вертикального типа. К ним относятся планетарные смесители, сме - 2-сктели с рамными мешалками или с отбойными лопастями и смесители горизонтального типа, так называемые малаксеры.  [29]

Выбор конкретного типа определяется экономичностью ( преимущественно - временем смешения), видом добавок и назначением пасты. Наиболее пригодны пропеллерные смесители и их усовершенствованная разновидность - так называемые диссольверы, с лобовыми зубчатыми колесами в качестве перемешивающих элементов, и

планетарные смесители.  [30]

Страницы:      1    2    3

www.ngpedia.ru

Планетарный смеситель



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 01 F 7/30

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4875000/26 (22) 26.07.90 (46) 23.01.93. Бюл. М 3 (71) Научно-исследовательский институт полимерных материалов (72) А,И.Миков и А.Л.Вохмянин (56) Патент США М 3224744, кл. 259-102, 1967.

Патент США hb 3075746, кл. 259-102, 1963.

„„Я „„1789261 А1 (54) ПЛАНЕТАРНЫЙ СМЕСИТЕЛЬ (57) Использование: приготовление высоковязких полимерных композиций. Сущность изобретения: в планетарном смесителе ось тихоходной мешалки 3 установлена со смещением относительно общей плоскости расположения оси быстроходной мешалки 2 и центральной оси смесителя в направлении, противоположном перемещению осей мешалок. 1 з.п. ф-лы, 2 ил.

1789261

Целью изобретения является увеличение надежности приводного механизма

ВСПТ с лопастными самоочищающимися мешалками.

Поставленная цель достигается за счет смещения оси тихоходной мешалки из общей плоскости расположения осей быстроходной мешалки и центральной оси смесителя, при котором самоочищающиеся мешалки в любом из возможных вариантов

Изобретение относится к переработке и пригoTQBленйю вйсоковязких полимерных композиций вязкостью до 10000 Па.с на вертикальных смесителях планетарного типа (ВСПТ) с лопастными самоочищающимися 5 мешалками.

Известный смеситель предназначен для переработки высоковязких полимерных композиций. Недостатком конструкции является то, что в процессе перемешивания три мешалки, размещенные внутри рабочей емкости имеют такое положение, когда они полностью перекрывают сечение рабочей емкости в вертикальной плоскости, при этом на вал водила планетарного механизма действует максимальный .по величине крутящий момент. Когда периферийные мешалки, вращающиеся синхронно, располагаются лопастями "вдоль" стенки рабочей емкости, на валу водила создается мини- 20 мальный крутящий момент. Пульсация величины крутящего момента на валу водила является неблагоприятным фактором, снижающим уровень надежности смесительного аппарата. 25

Наиболее близким к предлагаемой кон- . струкции ВСПТ является смеситель, выбранный в качестве прототипа. Смеситель содержит корпус с размещенными внутри него в одной плоскости с центральной осью 30 смесителя двумя лопастными самоочищающимися мешалками, Периферийная (быстроходная) мешалка имеет относительную частоту вращения в 2 раза большую по сравнению с внутренней 35 (тихоходной) мешалкой, при этом конструкция смесителя не позволяет снизить пульсацию крутящего момента за счет взаимного положения быстроходной и тихоходной меmanor,. Вращаясь навстречу друг другу, ме- 40 шалки имеют такое положение, когда они перекрывают более половины вертикального сечения смесителя, что способствует увеличению пульсации крутящего момента на валу водила и является недостатком конст- 45 рукции, взаимного расположения в процессе их вращения не могут одновременно находиться своей плоскостью перпендикулярно к набегающему потоку перемешиваемого состава от перемещения водила. При этом снижается величина пульсации крутящего момента на валу водила и повышается надежность работы приводного механизма.

Очевидно, что при соблюдении условия самоочищения мешалок, валы которых кинемэтически связаны между собой зубчатыми колесами с отношением размеров радиусов начальных окружностей зубчатых колес на валах быстроходной (периферийной) и тихоходной (внутренней) мешалок

2:1, оптимальным будет вариант конструкции ВСПТ, когда при перпендикулярном положении плоскости быстроходной мешалки к набегающему потоку массы, тихоходная мешалка будет развернута по отношению к нему под углом 45 .. В 370М случае расположение осей мешалок определяется равенством к/2 — arccos

2гм

2+—

ЗВ

С где а — центральный угол в смесителе между плоскостями, проходящими через оси мешалок;

С вЂ” расстояние между осями мешалок;

r> — радиус мешалок;

 — расстояние между центральной осью смесителя и осью тихоходной мешалки.

На фиг.1 показан общий вид планетарного смесителя; нэ фиг.2 — оптимальное располо>кение осей самоочищающихся мешалок в корпусе смесителя.

Планетарный смеситель содержит корпус 1 и расположенные s нем быстроходную

2 и тихоходную 3 мешалки. Ось тихоходной мешалки 3 смещена от общей плоскости расположения осей быстроходной мешалки

2 и центральной оси корпуса 1 смесителя.

Быстроходная мешалка 2 установлена своей плоскостью перпендикулярно потоку массы, а тихоходная мешалка развернута по отношению к немуподуглом 45 .

Мешалки 2 и 3 кинематически связаны с валом водила 4 и между собой зубчатыми колесами 5 и 6 при соотношении размеров радиусов начальных окружностей 2:1 соответственно.

1789261

Формула изобретения где а — центральный угол в смесителе между плоскостями, проходящими через оси мешалок;.

С вЂ” расстояние между осями мешалок;

 — расстояние между центральной осью смесителя и осью тихоходной мешалки;

rM — радиус мешалок. г.2

Составитель А.Миков

Редактор А,Мельникова Техред M,Ìîðãåíòàë Корректор Н.Бучок

Заказ 314 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент"; г. Ужгород, ул.Гагарина, 101

1, Планетарный смеситель, содержащий корпус, вертикально лопастные самоочищающиеся мешалки, валы которых 5 кинематически связаны между собой зубчатыми колесами с отношением размеров радиусов начальных окружностей зубчатых колес на валах быстроходной и тихоходной мешалок 2:1 при расположении быстроход- 10 ной мешалки у стенки корпуса, о т л и ч а юшийся тем, что, с целью повышения надежности за счет снижения пульсации крутящего момента на валу водила, ось тихоходной мешалки установлена со смеще- 15 нием относительно общей плоскости расположения оси быстроходной мешалки и центральной оси смесителя в направлении, противоположном перемещению осей мешалок при их планетарном движении.

2. Смеситель поп.1,отличающийся тем, что расположение осей мешалок определяется выражением л/2 — arccos

С

25M

38

2+—



www.findpatent.ru
