Шредер для измельчения древесины – виды промышленных измельчителей, а также устройств для измельчения веток, картона, дсп, мдф и прочей древесины, цены и отзывы потребителей

Содержание

Дробилка для дерева своими руками: чертежи

Содержание статьи:

Дробилка древесных отходов используется на приусадебных участках и производственных цехах. Переработка тонких веток, коры и некондиции является источником сырья для изготовления некоторых стройматериалов. Дробилку можно сделать своими руками или купить, избавив себя от необходимости жечь костры на приусадебном участке, обеспечить печным топливом или сырьем для компоста.

Назначение дробилки

работа на такой дробилке безопасна

Обработка древесины, начиная от заготовки и кончая получением готовой продукции, происходит с выделением обилия отходов. Используя дробилку, можно получить прибыль буквально из мусора. А окружающая среда будет спасена от выделения сажи и канцерогенных веществ во время сжигания.

Дробилка для дерева превратит его в сырье для изготовления прессованных плит, бумаги или картона, брикетов.

В частном хозяйстве дробилка тоже полезна: это простой и экономичный способ своими руками утилизировать многочисленный мусор, появляющийся после обрезки и корчевания деревьев, строительства.

В зависимости от типа, измельчение происходит:

  • до крупной фракции — от 100 до 300 мм;
  • средней фракции — от 25 до 100 мм;
  • мелкой фракции — до 25 мм.

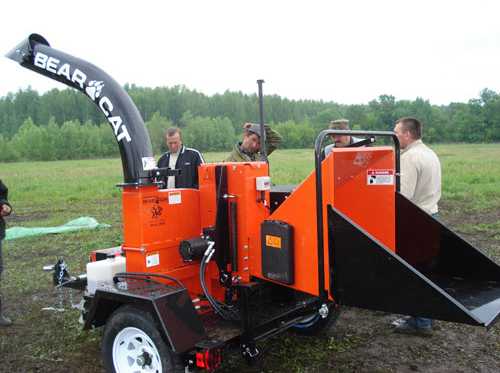

Дробилка может работать от электросети или дизельного двигателя (мобильные модели).

Максимальные размеры сырья, которое можно своими руками загружать в бункер измельчителя:

  • диаметр — до 18 см;
  • ширина не более 22 см;
  • длина — любая.

Производительность оборудования зависит от вида сырья и его плотности, в среднем она составляет 2 — 4,5 тонны в час.

Виды дробилок

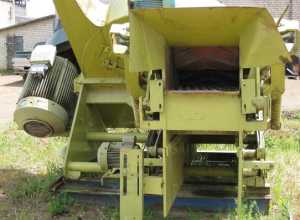

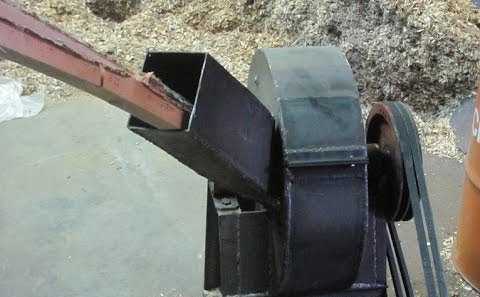

стационарная дробилка

В продаже можно найти как стационарные, так и мобильные аппараты, которые делятся на группы:

  • дисковая дробилка древесных отходов — хороша для работы с кругляком, кусками бревна и большими сучками. Она очень легко управляется, выдает качественную продукцию. Измельчение происходит вращающимся диском с напаянными ножами. Есть модели с диском в форме конуса или плоским, может быть различное количество резаков. Малоножевые дробилки подготавливают сырье для дальнейшей обработки, а многоножевые выдают готовую продукцию;

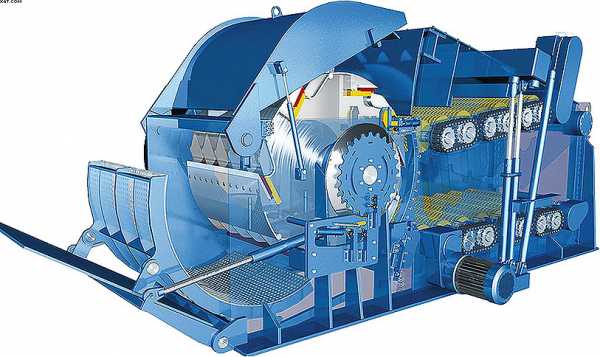

  • барабанный измельчитель — используется для дробления кругляка, выдает достаточно крупные щепки, из которых можно делать прессованную плиту или использовать в качестве топлива;
  • шредер для дерева или роторный измельчитель — предназначен для переработки древесных отходов, содержащих металлические включения, например, скобы, шурупы. На роторе наварены острые резаки, которые могут располагаться в форме лесенки или каскада, косого ножа или ласточкиного хвоста. Используется для переработки шпал, обломков ящиков, мебели, кабельных барабанов, поддонов. Качество конечного продукта достаточно низкое;
  • молотковая дробилка — измельчает крупную щепу на более маленькие частички, идущие на производство прессованных плит. Дробление происходит маятниковыми молотками, вращающимися на скорости до 1500 оборотов в минуту.

Кроме этого выделяют:

  • валковые;
  • конусные;
  • роторные с вертикальным или горизонтальным расположением вала;
  • комбинированные — сочетают качества молоткового и роторного устройства.

Самодельные дробилки для дерева

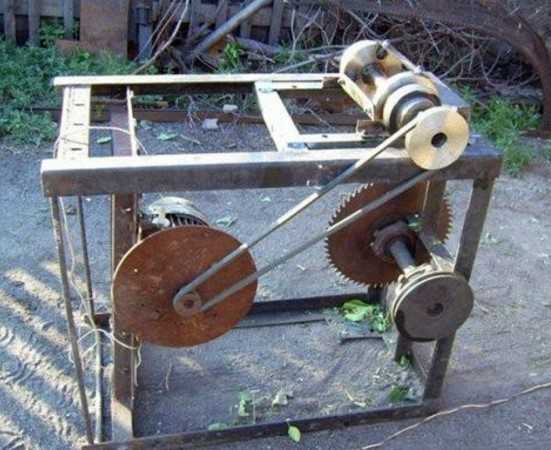

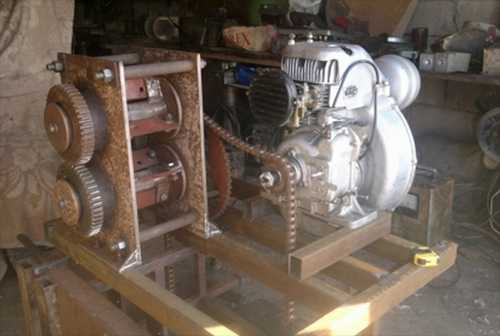

готовая самодельная дробилка

Чтобы изготовить шредер для древесины своими руками пригодятся слесарные навыки. Предварительно следует набросать простенький чертеж. Устройство модели перенимаем от бытовой электромясорубки. Чтобы конструкция получилась работоспособной, важно подобрать правильный мотор, корпус, ножи, крепления.

Понадобятся следующие материалы и инструменты:

  • двигатель;
  • пилы дисковые 15 — 20 штук;
  • подшипники;
  • шкив и ремень, шкив можно взять от генератора легковушки;
  • шпилька М20, гайки и шайбы;
  • труба металлическая для каркаса;
  • металлический лист для корпуса;
  • пластиковые шайбы до 25 штук;
  • болгарка;
  • сварочный аппарат;
  • краска в баллончике.

Двигатель. Своими руками можно собрать дробилку на основе дизельного или электромотора. Плюсы и минусы есть у каждого варианта. Так, электромотор работает только при наличии источника питания. Зато не выделяет зловонные выхлопные газы, поэтому его можно установить в сарае или гараже. Бензиновый более мощный и производительный, эксплуатируется только на улице.

Подбирая мотор, необходимо учитывать мощность: для дробления сырья диаметром до 4 см подойдет мотор на 3 — 4 киловатта. Чтобы измельчать отходы толщиной до 15 см, нужен двигатель на 6 киловатт.

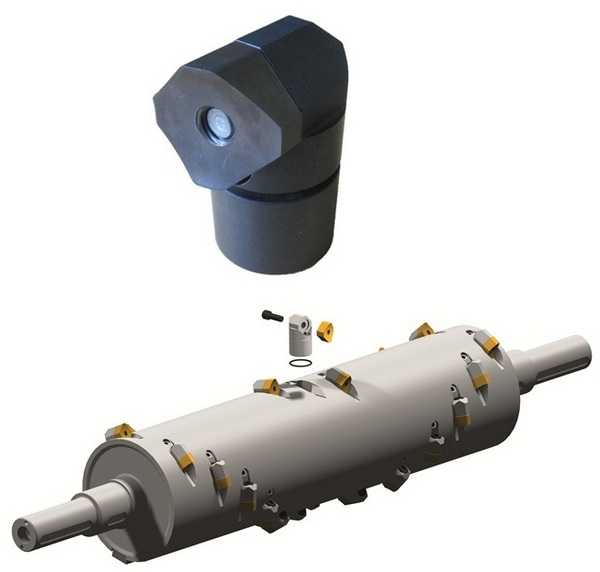

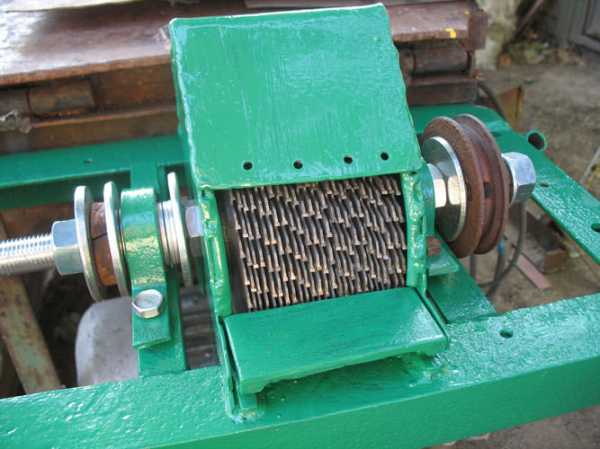

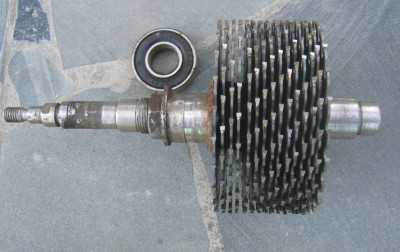

готовый вал с ножами

Ножи. Заводские модели оснащаются дисковыми ножами, фрезами или дисковыми фрезами. В самодельной конструкции используются резаки попроще: двухваловый механизм с ножами, дисковые пилы или конструкция из ножей и дисков. Самые удобные и простые в изготовлении своими руками — пилы дисковые. В заводских станках пакет ножей имеет толщину около 3 см. Чтобы выполнять качественную резку, сделаем нож толщиной 7 — 10 см.

Подбирая подходящие дисковые пилы, лучше взять с твердосплавными зубцами, которые будут тупиться намного реже.

Корпус придется сварить своими руками: каркас из металлических труб, в него монтируем электромотор. Желательно установить конструкцию на колесики. А кожух выполняем из металлического листа. Готовый корпус зачищается и покрывается краской. Чертеж кожуха также необходимо заготовить заранее.

Ход работ.

  1. На ось (шпилька М20) устанавливаем диски, между которыми прокладываем пластиковые шайбы. Их должно быть на 1 меньше, чем число дисков.
  2. На шпильку надеваем шкив (от помпы или генератора легковушки). Чтобы ось вращалась, надеваем ее на подшипники (2 шт) от промежуточного вала легковушки с посадочным диаметром 2 см.
  3. Собираем конструкцию на раме.

Себестоимость такого оборудования с лихвой покроет временные затраты на изготовление своими руками.


Несколько видеороликов с моделями самодельных дробилок:

stanokgid.ru

Измельчение древесины, дробилки - обзор и устройство

Большую популярность сегодня набирают пеллеты и брикеты, исходное сырье для изготовления которых необходимо предварительно измельчить. Для этих целей применяются древесные дробилки, измельчитель древесины, рубильные машины, щепорезы и шредеры. Все эти устройства выполняют разную работу, по-разному перерабатывают лесоматериалы. В этой статье мы поговорим об устройстве и принципе работы самых востребованных устройств.

Измельчители необходимы для того, чтобы переработать среднего размера древесные отходы. Различные устройства могут справиться с переработкой, как щепы, так и бревен до 10 см в диаметре. Измельчители бывают:

  • стандартные. Такие устройства могут переработать бревно и горбыль в длину от 1 метра
  • универсальные измельчители справляются с переработкой мелких брусков и щепы.

Дробилка для измельчения древесины

Древесные дробилки являются наиболее востребованными среди измельчителей лесоматериалов. Измельчение древесины возможно с применением дробилок молоткового типа. Идеальным материалом для подобных устройств являются щепки с габаритами до 6 см в диаметре и уровнем влажности от 5 до 20%. Щепа поступает на молотки и измельчается. Размер конечного продукта зависит от сечения отверстий в используемом сите. Для того, чтобы сделать брикеты и пеллеты идеальным сырьем является материал 2-3 мм в диаметре. Существуют электрические и дизельные дробилки.

Кроме этого различают мобильные и стационарные устройства. Стационарные оснащены особым приводом от электрического двигателя. Они используется для переработки любых отходов мебельной, фанерной промышленности. Мобильные устройства оборудованы личным силовым агрегатом. Они часто используются сотрудниками предприятий лесоперерабатывающей отрасли для того, чтобы измельчить лесоматериалы, а также представителями коммунальных служб для измельчения отходов во время весенней или осенней обрезки веток.

Для бытового использования чаще всего применяются дробилки мобильные. Они имеют небольшой вес и малые габариты, их легко перемещать по участку. Они могут иметь дизельные или бензиновые двигатели, что очень удобно, потому что отсутствует зависимость от электрической сети и наличия в ней определенного напряжения.

Лесоматериалы, в большинстве моделей, загружаются руками. Лишь несколько моделей оборудованы гидравлической подающей системой, которая сама втягивает ветки в горловину. Мощность таких устройств часто достигает 22 м3 в час.

Стационарные механизмы отличаются существенным весом и крупными размерами. Они применяются в крупных промышленных цехах. Их ставят на особые площадки, рядом с которыми проходит линия электросети. Сырье в такие устройства поступает с помощью специального транспортера – передвигающейся ленты. Вес всего устройства достигает от 1 до 2 тонн, а производительность выше 20 м3 в час.

К главным достоинствам измельчителей можно отнести:

  • это качественные и универсальные устройства
  • они достаточно мощные. Невзирая на марку можно утилизировать сучья диаметром до 46 см
  • безотходное производство. Абсолютно вся измельченная продукция может быть применена как топливный материал, или в качества дренажа для почвы
  • доступная стоимость
  • многофункциональность и надежность.

Критерии выбора дробилки:

  • тип конструкции
  • тип силового агрегата
  • максимальный и минимальный размер сырья для дальнейшей переработки
  • общая мощность двигателя.

По уровню измельчения различают:

  • устройства для мелкого дробления
  • устройства для среднего дробления
  • аппараты для крупного дробления.

Кроме этого дробилки различаются по виду дробящего механизма:

  • щековые
  • конусные
  • валковые
  • молотковые. Тут измельчение осуществляет при помощи удара специальных молотков, которые шарнирно прикреплены к вращающемуся ротору. Кроме этого происходит дополнительное измельчение при ударе материала о плиты корпуса. Такие устройства можно использовать для измельчения волокнистых мягких материалов
  • роторные. В их основе вращающийся ротор или барабан, оснащенный ножами. Ножевой барабан создан в форме цилиндра или составленных вместе усеченных конусов. В них возможна ручная и принудительная подача сырья
  • стержневые.

Рубильные устройства или щепорезы

Такие устройства предназначены для переработки крупных древесных отходов, к примеру, брусков и бревен сечением до 300 мм. Чаще всего рубильные устройства высокой мощности выпускаются с барабанным механизмом. Сырье поступает на вращающийся барабан с закрепленными ножами, при помощи которых от бревен отсекается щепа. Подобные аппараты отличаются высокой производительностью и применяются на крупных производствах. Кроме этого существуют не больших размеров рубильные машины с дисковыми ножами. Такие аппараты очень походы на измельчитель лесоматериалов, но не содержит молотков. В таком аппарате сырье рубится ножами на диске, но щепа не додрабливается, как в дробилках. Они применяются на небольших производствах.

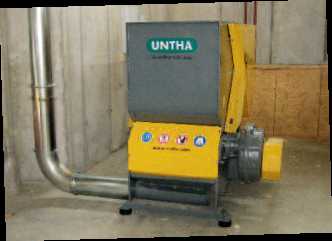

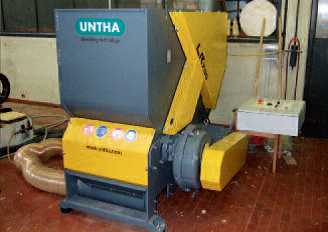

Шредеры

Шредеры применяются не только для измельчения лесоматериалов, но и для измельчения пластмассы, резины и другого сырья. Главным достоинством шредеров является тот факт, что они способны осуществлять измельчение лесоматериалов с примесями, даже с металлом. Это очень удобно, к примеру, при переработке деревянных паллет вместе с гвоздями или отходы от лома деревянных домов.

Различают:

  • двухвальные шредеры справляются с большим объемом древесных отходов. Полученная измельченная древесина – это щепа и небольшие расщепленные куски лесоматериалов. Это идеальное сырье для последующей переработки в дробилке
  • одновальные шредеры. При помощи таких устройств можно измельчить мелкие отходы, например, бруски. Производительность таких устройств низкая.

wood-prom.ru

своими руками изготовить очень просто

Сегодня существует множество приспособлений, которые значительно облегчают ежедневные заботы о саде и доме. Не лишней будет и дробилка для дерева. Своими руками изготовить такое приспособление может практически каждый. С помощью такого агрегата можно измельчить твердые предметы.

Конечно, кому-то подойдет дробилка для дерева б/у. Аренда такого агрегата, правда, обойдется не дешевле, чем создание приспособления своими руками. Очень часто дробилку применяют для измельчения пластмассы, бытового мусора, древесины и камней, а также для раздавливания предметов из металла.

Какие бывают дробилки

Условно дробилки разделяют на группы по типу использования. Они могут быть для измельчения:

  • пластмассы;
  • мусора бытового;
  • дерева;
  • металла;
  • камня.

Помимо этого, дробилки классифицируют по размерам. Агрегат может быть малого – 0,02 м, среднего – 0,1 м и крупного дробления – 0,3 м.

Исходя из особенностей, приспособления бывают:

  1. Устройства ножевые.
  2. Аппараты плиточные.
  3. Дробилка, оснащенная конусообразным бункером.
  4. Машины роторно-ножевые.

Как работает самодельный агрегат

В последнее время пользуется спросом дробилка для дерева б/у «Авито». Однако это не универсальный агрегат. При желании можно сделать самодельное устройство. Чтобы его собрать, стоит разобраться в принципе действия такого приспособления.

Работает самодельная дробилка наподобие обычной мясорубки. Принцип достаточно прост. Сначала материал проходит через барабан – приемную чашу, а затем попадает в дробильную систему, где очень быстро измельчается. То отделение, которое перемалывает мусор, состоит из нескольких резаков и фрезы. При этом производительность агрегата напрямую зависит от мощности. Однако данный показатель не должен быть более 2,6 кВт. Именно такую мощность имеет дробилка для дерева (б/у или новая - не суть важно).

Что нужно для работы

Чтобы создать дробилку для дерева, потребуются следующие материалы:

  1. Пилы. Толщина данных деталей должна составлять 0,6-0,1 м. Их требуется от 10 до 20 штук, чтобы агрегат нормально работал. Чем больше пил, тем качественнее будет происходить измельчение материалов.
  2. Мотор. Лучше всего использовать электродвигатель. Он работает практически бесшумно. Дробилка с таким мотором способна перемалывать мусор в небольших количествах, не нанося вреда окружающей среде. Ведь в процессе работы электродвигатель не выделяет вредных веществ. Использовать агрегат можно не только на улице, но и в помещении. Главный недостаток – зависимость от электропитания.
  3. Шпильки для крепления резаков.
  4. Сварочный аппарат.
  5. Бункер и кожух, которые сделаны и оцинкованного металла.
  6. Шайбы и гайки.
  7. Профтрубы из металла, предназначенные для изготовления корпуса агрегата.

Дробилка для дерева своими руками

Изготовить чертежи – это первое, что нужно сделать. В противном случае можно запутаться и неправильно собрать агрегат. Только после этого можно приступать к сбору всей конструкции.

Все пилы следует установить на уже подготовленную ось. Размеры их должны соответствовать размерам резаков. После установки диски необходимо зафиксировать с помощью гаек и шайб. При этом следует учесть некоторые особенности строения. Между пилами должны быть тонкие шайбы. Они не позволят дискам задевать друг друга острием. При этом количество шайб должно быть на 1 меньше, чем количество пил.

Когда оси будут зафиксированы, а диски разделены, следует установить шкив. Если такой детали нет под руками, то ее можно взять из генератора автомобиля отечественного производства. Чтобы шпилька нормально вращалась, стоит использовать несколько подшипников, диаметр которых составляет 2 см.

Изготовление каркаса

Почти готова дробилка для дерева. Своими руками изготовить можно и каркас для агрегата. Для этого потребуются профтрубы. Их стоит заготовить заранее. Чтобы сделать раму, профтрубы необходимо сварить между собой. Теперь нужно усилить конструкцию. Для этого внутри рамы стоит монтировать несколько профилей. Это позволит усилить крепление измельчающего блока и бункера.

К готовой раме следует приварить лист металла, а затем проделать в нем отверстия, предназначенные для крепления барабана и мотора. Чтобы дробилка стояла более устойчиво, стоит приделать 4 ножки.

Теперь нужно установить диск, который обеспечивает натяжение ремня. Его следует расположить так, чтобы диски свободно передвигались. Такое размещение позволит беспрепятственно регулировать ремень.

Итак, как создается дробилка для дерева своими руками. Изготовить корпус и соединить пилы – это половина дела. Теперь необходимо одеть на систему дисков кожух. Над режущим блоком стоит зафиксировать бункер. Вот и все. Агрегат готов.

Что стоит учесть

Теперь вы знаете, как делается дробилка для дерева своими руками. Изготовить агрегат на самом деле не так уж и просто, как может показаться на первый взгляд. Существует несколько нюансов, которые стоит учесть:

  1. Перед началом сборки рекомендуется нарисовать чертеж. Это прояснит отдельные моменты сборки конструкции, а также позволит избежать даже незначительных ошибок.
  2. Чтобы повысить производительность дробилки, следует установить большее число пил. Разрешается монтировать до 25 дисков. Толщина каждой пилы должна составлять 0,1 м.
  3. Если дробилка предназначена для измельчения более твердого материала, чем древесина, то стоит устанавливать не электродвигатель, а моторный блок. Его мощность намного выше.
  4. Что постоянно не точить диски самостоятельно, можно установить пилы с легкосплавными насадками.
  5. Чтобы материал находился под давлением в процессе измельчения, следует закрепить напротив бункера специальный брус, зафиксировав его на раме.

В завершение

Вот так выглядит дробилка для дерева. Как сдедать такой агрегат? Это несложно, если вы умеете правильно рисовать чертежи и работать с инструментами. Конечно, при отсутствии опыта могут возникнуть некоторые сложности. Стоит отметить, что дробилка, созданная по инструкции, которая описана выше, идеально подойдет для измельчения не только опавшей листвы и мелкого мусора, но и для бытовых отходов, и для древесины.

Такая конструкция считается более долговечной и надежной благодаря пилам, установленным горизонтально. Что касается заводских моделей, то здесь измельчительная система закреплена вертикально. При таком расположении пил необходимо постоянно следить за влажностью мусора и стеблей. В противном случае агрегат быстро сломается. Помимо этого, при изготовлении дробилки для дерева можно самостоятельно выбрать двигатель с необходимым показателем мощности и нужным количеством пил.

fb.ru

Шредер для дерева своими руками: видео-инструкция, фото и цена

Все фото из статьи

Жизнь в загородном доме несколько отличается от быта городских квартиросъёмщиков, ареал обитания которых в домашней среде ограничивается лишь рамками своих квадратных метров, а сад и огород – это только по телевизору. Частный сектор требует ухода не только за помещением, но и за приусадебным участком, где постоянно будут скапливаться ветки, обрезанные в саду и опавшие листья, которые как-то нужно утилизировать. И хороший хозяин непременно сделает шредер для дерева своими руками, чтобы эти отходы можно было применить с пользой, а не просто сжечь в костре.

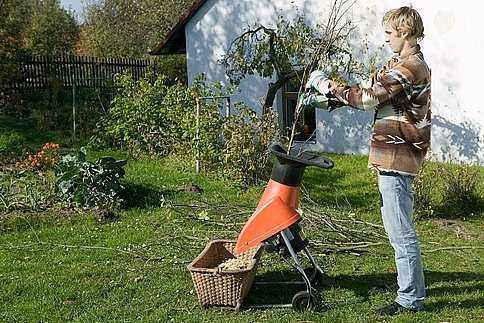

Заводской садовый шредер

Самодельный шредер для сада

Сразу хотелось бы сделать маленькое отступление относительно переработанных (измельчённых) веток и листьев – некоторые могут подумать: «А мне это надо, если у меня есть чем топить печь или вообще у меня газовое отопление?».

Дело в том, что такое производное можно добавить в компостную яму и процесс гниения пойдёт в разы быстрее, но также можно использовать для газогенераторного котла – такое топливо там будет, как нельзя лучше. Поэтому, мы и расскажем, как можно сделать такой агрегат самостоятельно, и покажем вам по теме видео в этой статье.

Необходимые материалы

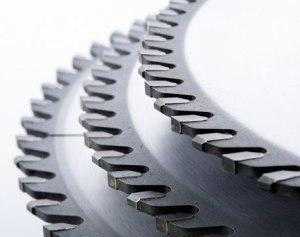

Дисковые пилы

  • Основой, а точнее, «гвоздём» нашего агрегата будут дисковые пилы по дереву одного диаметра, которых понадобится примерно 15-25 штук. При этом вам вовсе не нужно покупать их в магазине – для этого вполне подойдут старые, которые снимают с ручной электроциркулярки, когда они затупятся. Но если вы хотите перерабатывать толстый материал, то лучше всего использовать новые пилы.
  • Конечно, чтобы привести механизм в действие, нужен двигатель и для этого подойдёт дизельный, карбюраторный или электрический мотор, от мощности которого будет зависеть производительность конструкции.
  • Для фиксации пил, как измельчителя, нам нужен вал в виде резьбовой шпильки М20 с гайками и шайбами.
  • Для того чтобы запустить вращение вала, нужен шкив – хорошо подходит от ВАЗовского генератора и не растянутый ремень.
  • Все вращающиеся детали нужно насаживать на подшипники.
  • Для рамы шредера нужны металлические профили (квадрат, прямоугольник или труба).
  • Для загрузочного и перерабатывающего бункера нам понадобится листовая сталь (желательно, оцинкованная, чтобы не ржавела).
  • Пластмассовые шайбы для уплотнения (примерно 14-24 штуки).

Руководство по изготовлению самодельного садового измельчителя

Примечание. Если вы захотите купить садовый шредер в магазине, то вам, скорее всего, предложат модель с дробилкой из двух-трёх ножей – такие конструкции не выдерживают больших нагрузок и очень быстро тупятся, после чего их нужно затачивать, что не совсем удобно.

Но вас не ограничивает какая-либо производственная инструкция, поэтому, вы в силах избавиться от подобного недостатка, увеличив количество режущих поверхностей. К тому же, если дисковые пилы затупятся, вы можете просто снять вал и заменить их новыми, купив в ближайшем магазине.

На фото: дисковые пилы, набранные на вал

Мы можем использовать стандартные дисковые пилы по дереву с внутренним диаметром 20 мм и вполне естественно, что шпилька у нас будет такой же толщины. Только пакет нельзя собирать, прижимая диски вплотную друг к другу, зубья всегда немного шире самого полотна, поэтому вы никак не сможете набрать пилы плотно.

Для этого вам и понадобятся пластмассовые шайбы – вы сможете развести диски на небольшое расстояние, оставляя зазор между зубьями не более 3 мм, чтобы между ними не проваливался перерабатываемый материал.

Теперь настала очередь надеть на вал шкив от ВАЗовского генератора или помпы. А для того чтобы ось могла вращаться на неё набиваете два подшипника от промежуточного вала того же ВАЗа.

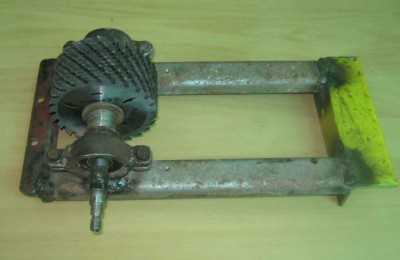

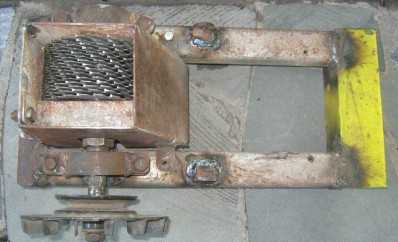

К раме крепят пакет с пилами на валу

Когда вал с пакетом пил готов, нам нужно сварить раму из профилированных труб по ширине режущей конструкции и на раму крепим штангу от мотоблока. Теперь, для того чтобы у вас была возможность менять натяжение приводного ремня, двигатель должен быть установлен с возможностью перемещения. Для удобства дробления на раме можно приварить упорный брусок из обрезка металлического профиля – в него будут упираться при переработке ветки.

Кожух делаем из листовой стали

На режущий механизм свариваем кожух из листовой стали, также можно применять и оцинковку, но в этом случае, сварщик должен быть профессиональным, так как такие листы обычно очень тонкие и их легко прожечь.

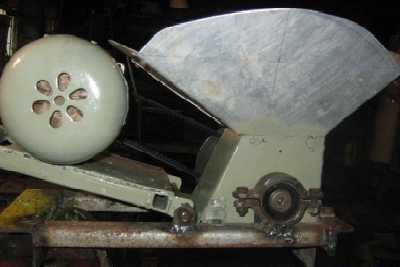

Бункер делаем из оцинкованных листов металла

Для загрузки веток и листьев делаем бункер с раструбом – по высоте он должен получиться не меньше кожуха, который внизу. Этот раструб должен быть удобным для вас, поэтому, учитывайте наклон воронки по загружаемым веткам.

Большой загрузочный бункер и широкий пакет ножей позволяют загружать довольно большие ветки без предварительно распиловки на фрагменты – в этом существенное отличие самодельного
измельчителя от заводского, который предназначен для одной и той же цели.

Кроме того, заводской садовый шредер требует от материала определённой степени влажности, и вы не сможете там перерабатывать мокрые листья и ветки – это запрещено инструкцией производителя.

Всё дело в том, что на фирменном агрегате двигатель находится под ножами и влага, которая будет стекать с продукции, обязательно попадёт на него, и он может просто-напросто замкнуть, тогда, как в нашем случае двигатель находится в стороне от дробилки.

Заключение

В заключение хотелось бы упомянуть ещё о некоторых преимуществах самодельного садового измельчителя. Во-первых, это его низкая цена, так как его собирают, по сути, из подручных материалов. Во-вторых, его можно использовать осенью, как дробилку для фруктов и ягод – это бонус для виноделов!

rubankom.com

Дробилка для переработки древесины — устройство, своими руками

Дробилка для дерева станет надежным помощником при переработке различных древесных отходов. Ее использование даст возможность переработать остатки дерева в щепы, которые потом можно применить с целью изготовления топливных гранул и ДСП.

Измельчитель деревьев – конструкция и принцип работы агрегата

Конструкция дробилки состоит из несколько важных деталей. В устройстве машины находится:

  • Опорная рама;
  • Двигатель;
  • Вал, на котором установлены режущие элементы;
  • Панцирь, защищающий оператора от осколков;
  • Бункер для приема древесины.

Несмотря на минимальное количество деталей, измельчитель дров – достаточно массивный агрегат, поэтому многие модели дополнительно комплектуются колесами для облегчения транспортировки машины по участку. Мотор агрегата соединяется с валом при помощи цепи или ремня.

По принципу работу дробилка по дереву очень напоминает обыкновенную электрическую мясорубку. При включении устройства запускается мотор, который приводит в действие вал и резак. Древесина помещается в приемный бункер, и, проходя вглубь конструкции, крошиться на мелкие щепы. Переработанная древесина выбрасывается наружу или внутрь специального бункера для приема переработанного сырья.

Классификация измельчителей древесины

Каждый лесной измельчитель относится к определенному классу агрегатов. Все хозяйственные машины такого рода делятся по своему механизму действия и типу мотора. На современном рынке можно найти такие типы агрегатов:

  • Дисковая дерево-дробилка – эта машина лучше всего подойдет для переработки круглых стволов деревьев. В итоге владелец получает качественные щепы среднего размера, которые в дальнейшем используют для создания фанеры и ДСП;
  • Барабанный измельчитель – довольно габаритная конструкция, которая также применяется с целью переработки круглых стволов. В результате щепа получается более крупной, поэтому не подходит для изготовления строительных материалов;
  • Молотковая дробилка – используется для переработки щепы, полученной после измельчения в машинах двух первых типов. В дальнейшем готовый продукт применяется при изготовлении качественного ДВП;
  • Измельчитель-шредер – эксплуатируется с целью переработки дерева с гвоздями и шурупами. В итоге получается щепа низкого качества.

Машина также делятся между собой по типу мотора. В продаже можно найти измельчитель древесины в опилки, работающий на бензине или питающийся от электричества. Первый вариант хорошо подходит для переработки грубых отходов. Второй тип можно брать на дачу для измельчения небольших веток и сучьев.

Измельчитель кустов и деревьев – особенности выбора агрегата

При покупке измельчителя для древесины следует внимательно изучить ряд важных критериев. Они дадут возможность выбрать машину, которая идеально подойдет под конкретные задачи.

При выборе агрегата следует учесть:

  • Задачи, которые должно решать устройство – покупая машину, определитесь, какое сырье она будет обрабатывать. Для переработки небольших веток и сучьев подойдет мини-дробилка для дерева, а для более крупной древесины стоит приобрести измельчитель дров;
  • Тип используемого топлива – нужно определить, какое топливо будет для вас менее затратным. Исходя из этого, можно выбрать модель, работающую на бензине или от электрической сети;
  • Мощность мотора – двигатель агрегата рассчитан на определенную нагрузку. Если ее превысить, измельчитель может сломаться. Поэтому необходимо грамотно рассчитать объемы и продолжительность работ.

Часто эксперты советуют обращать внимание и на страну-производителя машины. Агрегаты российского производства, как правило, стоят дешевле своих импортных аналогов, однако почти не уступают им в качестве и надежности.

Измельчитель древесины в тырсу – как сделать своими руками?

Изготовить дробилку для древесины сможет каждый, кто имеет опыт в работе с токарным станком и электрическим оборудованием. Для работы потребуется приобрести мотор, мощностью не менее 3 кВт, листовую сталь для изготовления корпуса, ножи и крепежные элементы.
Крайне важно перед работой ознакомиться с чертежами. Они помогут не допустить нежелательных ошибок и быстрее выполнить работу.

Обязательно проследите, чтобы используемые ножи правильно располагались на валу и были качественно заточены. Лучше всего использовать 2-валовую конструкцию, в которой ножи установлены на валах, соединенных между собой металлическими пластинами. Дальнейший алгоритм работ выглядит следующим образом:

  1. Разделите профильную трубу на 4 отрезка, два из которых имеют длину 80 см., а два других – по 40 см;
  2. Соедините эти отрезки между собой в виде прямоугольника. К нижней поверхности закрепите стойки для колес;
  3. Изготовьте приемный бункер, соединив для этого 4 металлические пластины посредством сварки. Верхний и нижний края отверните на 5 см, так, чтобы верхний заходил внутрь, а нижний – выходил наружу конструкции;
  4. Установите измельчительный барабан, прикрутив или приварив его к корпусу;
  5. Установите мотор и проведите ремень к шестеренкам на валах;
  6. Далее установите на устройство бункер для приема переработанной древесины.

Такого рода щепорез способен прослужить достаточно долго. Вы сможете использовать его для переработки веток, сучьев, небольших и средних деревянных брусьев.

sadovij-pomoshnik.ru

Шредер для измельчения древесины LR700

Область применения

Используется  на предприятиях для дробления отходов плотницких, столярных и лесопильных производств, с целью получения однородной массы, которую можно автоматически транспортировать конвейерным оборудованием.

Конструктивные особенности

1. Толкатель

• Экономящая пространство система полумесяца
• Толкатель притягивается в зону дробления с двух сторон расположенными снаружи гидравлическими цилиндрами, что препятствует их заклиниванию
• Простая износостойкая направляющая толкателя

• Специальный уплотнитель толкателя
2. Корпус станка

• Прочная сварная конструкция с воронкой (толщина стен 12 мм.)
• Армирована в области опоры двигателя и траверсы крутящего момента
• Компактная конструкция

• Подвод аспирации возможен с обеих сторон
3. Роторный подшипник

• Подшипник отделен от корпуса станка, чтобы предотвратить попадание в него грязи и пыли

• Мощная конструкция фланцевых подшипников траверсы (используются высококачественные долговечные подшипники)
4.Приводной механизм

• Двухприводной механизм поддерживается траверсой крутящего момента с натяжением посредством тарельчатых пружин
• прочная траверса крутящего момента
• Оптимально демпфирование ударов и вибрации

• Станок работает равномерно с незначительной вибрацией
5. Реверсивные режущие пластины, реверсивный держатель режущих пластин

• Специальная-универсальная форма ножа позволяет работать с сухой и сырой древесиной  с содержанием инородных тел, например гвоздей.
• Полые вогнутые режущие пластины идеально соответствуют форме реверсивных держателей
• Сменные реверсивные держатели режущих пластин

• Уплотнительное кольцо, защищающее от попадания влаги
6. Разгрузочный шнек

• Переключатель с возможностью выбора одной из трех рабочих программ
• Система управления Siemens SPS
• Стандартное распознавание инородных тел: устройство автоматически прекращает работу станка при попадании не подлежащих дроблению инородных тел, таких как винтовой зажим, молоток и пр., что предохраняет дробилку от повреждений

• Другие характеристики управления: автоматическое реверсирование, автоматическая остановка при работе в холостую
7. Разгрузочный шнек

• Встроенный разгрузочный шнек, являющийся неотъемлемой частью стандартного набора оборудования, обеспечивает бесперебойное удаление измельченного материала
• Разгрузочный шнек оснащен системой управления SPC

• Разгрузочный шнек имеет две направляющие
8. Управление гидравлическим толкающим прессом

• Гидравлический пресс надежно защищен в корпусе станка


• При движении назад используется система дифференцирования, заставляющая пресс двигаться с удвоенной скоростью

• Гидравлический пресс управляется системой SPC





Технические характеристики шредера для измельчения древесных отходов LR700
Размер загрузочного бункера, мм 700x1050
Производительность, м3/час* 2 ÷ 4
Диаметр ротора, мм 300
Частота вращения ротора, об/мин 96
Диаметр отверстий сита, мм ** 15÷40
Количество резцов, шт 19
Диаметр соплового отверстия, мм 200
Уровень шума, дБ прибл. 90
Мощность электродвигателя, кВт *** 18,5 (22)
Мощность привода гидравлической системы, кВт 1,1
Габариты, мм 1704x1306x1630
Масса, кг 1800

* в зависимости от типа и влажности сырья

** по заказу устанавливается различные размеры сита

*** по заказу комплектуется двигателями различной мощности

Отзывы о Шредере для измельчения древесины LR700


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

www.stankoff.ru

Измельчитель древесины (дробилка для измельчения): своими руками

Содержание

Уборка мусора на своем участке зачастую достаточно проблемная задача. Пластик с дачи или загородного дома можно вывести, при накоплении большого количества. Продуктовые отходы легко утилизируются в специальную компостную яму. Но, что делать с обрезанными ветками и ненужными деревянными конструкциями, которые по своей форме и размерам не подходят для такой ямы?

Решением может стать измельчитель древесных отходов Зубр. Полученная в процессе стружка легко расщепляется в компостной яме или может быть использована в хозяйстве.

Где можно использовать измельчитель древесины?

Довольно часто при работе с деревом, будь то создание заготовок для изделий из древесины или ремонт конструкций деревянными элементами, остается много деревянных кусочков, которые невозможно дальше использовать. Именно для этих целей используется измельчитель древесины.

Он позволяет переработать ненужную древесину в щеп, который используется для изготовления ДСП, пеллет для отопления, топливных гранул. Такой вариант работы намного экономнее, ведь исходный материал используется полностью.

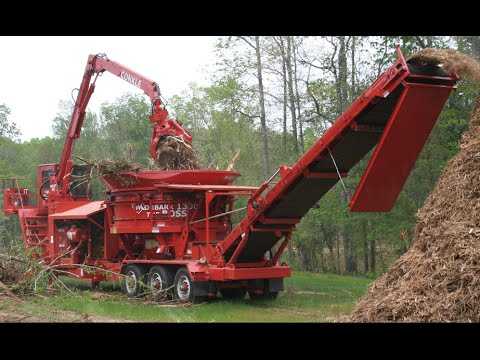

Профессиональный измельчитель древесных отходов

Для переработки в машине используется не только древесина, но и любой другой органический мусор средней и высокой твердости. Его можно использовать в качестве удобрения при посадке.

к меню ↑

Принцип действия и устройство измельчителей

Весь механизм работы машины строится на таких основных частях:

  • опорная рама;
  • силовое устройство;
  • вал, к которому крепится режущий орган;
  • панцирь для защиты от осколков;
  • специальный бункер для приема сырья.

Не смотря на простое строение устройства, оно отличается достаточно большим весом. Поэтому большинство современных машин выпускается на колесной базе для облегчения транспортировки измельчителя. Двигатель в устройстве соединен с валом посредством ремня или цепи.

Принцип действия такой машины схож с работой обычной электромясорубки. При включении машины, запускается двигатель, который начинает толкать вал с резаком. Деревянные отходы помещаются в приемный бункер и по мере прохождения внутрь измельчаются на щепу, которая выбрасывается в сторону или в специальный бункер, который устанавливается на некоторых моделях.
к меню ↑

Типы дробилок для измельчения древесины

Разнообразие измельчителей для древесных отходов очень большое. Их размеры, форма и механизм действия зависят от типа перерабатываемого материала, масштабов выполняемой работы, условий работы и других характеристик. К основным типам устройств, которые можно встретить на отечественном рынке относятся:

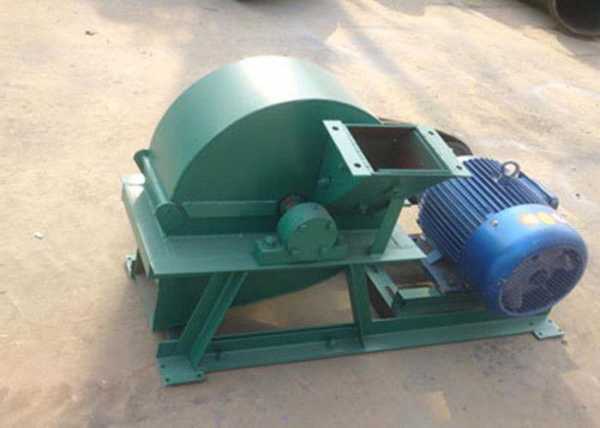

Дисковый измельчитель древесины

  1. Дисковая дробилка. Данное устройство наиболее подходит для обработки круглых стволов, срубленных деревьев. В результате удается получить щеп среднего размера с отменным качеством, который можно использовать для создания ДСП и фанеры.
  2. Измельчитель барабанного типа. Отличается довольно большими размерами. Как и предыдущий тип используется для переработки древесины с круглым сечением. Качество полученного щепа уступает дисковым измельчителям и щеп получается более крупным.
  3. Молотковая дробилка позволяет обрабатывать крупную щепу, полученную при переработке древесины дробилками двух первых типов. Используется полученный продукт для производства ДВП высокого качества.
  4. Дробилка-шредер. Данный тип предназначен для переработки древесины с гвоздями, склепками и шурупами. Она обладает более грубой конструкцией. В качестве конечного продукта удается получить щепу очень низкого качества. Такая дробилка подходит для обработки строительного мусора.

Также проводится распределение машин по типу силового агрегата. Выделяются устройства на бензиновом двигателе и те, которые работают на электричестве. Первый тип подходит для работы с крупными отходами. Электрический двигатель способен перерабатывать ветки, сучья и небольшие куски деревянных конструкций.
к меню ↑

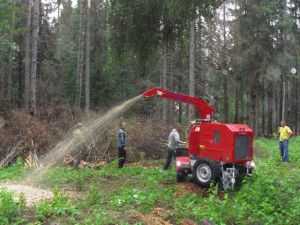

Работа профессионального измельчителя древесины (видео)


к меню ↑

Как правильно выбрать измельчитель дерева в щепу?

При выборе дробильных устройств для дерева важно учитывать ряд особенностей таких машин. Они позволят подобрать дробилку конкретно под поставленные задачи, а также значительно продлить сроки ее эксплуатации.

Основными критериями при покупке являются:

  1. Конкретная задача устройства. При покупке измельчителя важно точно знать какой тип древесины он обрабатывает и какой готовый продукт выпускает.
  2. Используемое топливо. Важно сразу определится какое топливо будет более экономным и исходя из этого выбирать электрическое устройство или модели на бензине/дизеле.
  3. Мощность силового устройства. Используемый двигатель, несмотря на выполняемые объемы работы, рассчитан на определенную нагрузку. Если нагрузка превысит допустимую, устройство выйдет из строя. Значит нужно точно сопоставлять предполагаемую работу с мощностью модели.

Самодельный двухвальный измельчитель древесины

Ценовой диапазон моделей может зависеть от функционала. Например, современные модели с возможностью устанавливать размер готовой щепы будут стоить дороже простой садовой конструкции. Если же даже самую минимальную комплектацию не получается себе позволить, есть вариант сделать дробилку для древесины своими руками.
к меню ↑

Как сделать простой измельчитель самостоятельно?

Конструкция у такого устройства достаточно простая, но при этом без наличия необходимых материалов и опыта работы на слесарном станке и электрооборудовании за ее сборку самостоятельно лучше не браться. Все элементы делаются отдельно, после чего скрепляются. Понадобится мощный двигатель и материалы для корпуса, соединителей и режущей части.

Подбирая двигатель, следует учитывать его мощность. Для переработки веток с диаметром до 4 см подойдет двигатель с мощностью 3-4 киловатта. Диаметр 4-15 см поддается переработке при наличии более серьезного силового агрегата в 6-7 киловатт.

Можно выбрать как бензиновый двигатель, так и электрический. Первый тип сделает измельчитель более мощным, второй позволит работать внутри закрытых помещений.

Что касается режущего элемента, то тут наиболее оптимально подойдет двухваловая система, в которой ножи размещаются на двух валах, закрепленных между стальными пластинами. Такой вал крепится с помощью четырех подшипников на корпус бункера. К дальней части валов привариваются шестеренки. Они с помощью ремней будут передавать крутящий момент от двигателя. Дальше берем режущие элементы, их можно купить либо вырезать из рессоры камаза. Если самодельный вал имеет круглую форму лучше не устанавливать больше трех ножей.

После того как полотна готовы, их затачивают под углом 35 градусов. Дальше с помощью болтов они крепятся в специально сделанные выступы на корпусе вала.

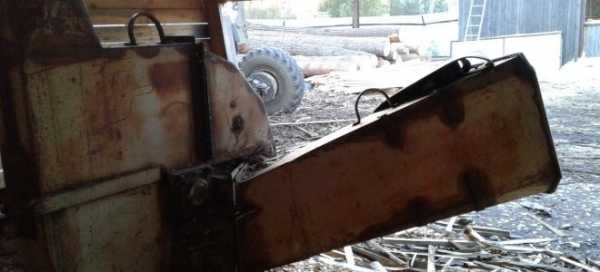

Приемник древесины самодельного измельчителя

Когда ножи готовы, можно переходить на корпус измельчительного барабана. Он делается из двух плоских листов стали. По форме они должны быть прямоугольными. В заготовках вырезаются отверстия под подшипники (по два на каждой заготовке). Подшипники крепятся на валы и привариваются к заготовкам. Для увеличения прочности между стенками барабан лучше закрепить пару распорок из металлических стержней.



Дальше делаем раму. Для нее нужна профильная труба, которую делят на 4 отрезка: два из них будут длиной 80 см, а другие два – 40 см. Эти отрезки соединяются между собой в форме прямоугольника. На нижнюю поверхность крепятся стойки под колеса.

Приемный отсек дробилки делается из четырех пластин металла, которые соединяются сваркой в форме параллелепипеда. Верхний край и нижний край отворачиваются на 5 см. Верхний – внутрь конструкции, нижний наружу. В нижнем порожке просверливаются отверстия под болты, которые будут соединять раму и бункер. Верхний порожек будет предотвращать вылет щепа наружу.

Первым этапом сборки деталей является установка измельчительного барабана. Он либо приваривается, либо прикручивается болтами. Дальше устанавливается двигатель и проводится ремень к шестеренкам валов. Последним устанавливается на устройство приемный бункер.

Самодельный измельчитель отличается простой конструкцией, что упрощает ремонт и имеет высокие рабочие характеристики.

moezerno.ru
