обозначение, что значит маркировка m+s

От автомобильных шин зависит многое. Это именно тот элемент, который принимает на себя нагрузку, возникающую при трении колеса об асфальт, и противодействует заносу и потере управления в различных условиях эксплуатации автомобиля. Одной из самых известных разновидностей покрышек является резина, обладающая маркировкой «m+s». О том, что значит эта загадочная для многих автовладельцев надпись, и почему так важно знать ее смысл, читайте в этой статье.

Основные разновидности

Прежде чем рассказать о том, что обозначает маркировка m+s, немного введем в курс дела и поговорим о существующих разновидностях автомобильных покрышек, которые широко представлены на рынке и пользуются определенным спросом.

Летняя резина

Такие покрышки предназначаются, прежде всего, для эксплуатации в теплое время года. Под летним сезоном подразумевается езда в климате, при котором температура не опускается ниже отметки в +6 градусов. Такая температура является для резины пограничной, а это подразумевает, что покрышки с подобной маркировкой теряют частично или полностью свои свойства при езде в холод. В этих случаях резина обычно дубеет. Это приводит к тому, что на подвеску и кузов приходятся достаточно сильные удары, поскольку каучуковая смесь утрачивает свою упругость и демпфирующие свойства.

А вот в теплый сезон летние покрышки со своей задачей справляются на ура. Как правило, в таких моделях предусматривается отличная, эффективная и проработанная защита от так называемого эффекта аквапланирования. Этот эффект образуется тогда, когда машине приходится преодолевать водные преграды на высокой скорости. При этом между колесом и асфальтом образуется небольшой слой воды, который действует подобно слою льда на катке. Разумеется, это означает мгновенную потерю управления и риск отправить машину в неуправляемый занос.

Чтобы полностью предотвратить эффект аквапланирования, производители ввели специальный рисунок протектора. Он устроен таким образом, чтобы вода концентрировалась в специальных канавках, утопленных в поверхность покрышки. За счет этого вода уходит из пятна контакта покрышки и дорожного полотна, что многократно улучшает сцепление колеса с дорогой.

Зимние шины

Зимние покрышки имеют несколько иной каучуковый состав и принцип работы. Использование зимних покрышек на своем автомобиле подразумевает, что машина не сможет устойчиво вести себя на дороге при температурах выше 6 градусов по Цельсию. Это связано с тем, что зимние покрышки имеют в своей основе резину более мягкого состава. При повышенной температуре она начнет постепенно плавиться, что приведет к невозможности хорошего сцепления колеса с дорогой. Кроме того, износ такой покрышки увеличится многократно, и ее ресурс сократится в несколько раз.

Всесезонные покрышки

Это отдельная категория, которая, впрочем, не пользуется чрезмерно высокой популярностью. Производители такой резины утверждают, что покрышка будет отлично себя чувствовать и на летнем, сухом асфальте, и на снегу и гололеде. Формально применение такой резины многократно экономит средства владельца. Действительно, ему не придется тратиться на второй комплект резины и шиномонтаж два раза в год.

В противовес этому положительному факту выступает другой, который обуславливается опытом самих владельцев. Этот опыт подсказывает, что резина всесезонного типа не выполняет в полной мере своих функций ни на одном типе покрытия. Другими словами, чтобы добиться максимальной управляемости своего железного коня и его отменных ездовых характеристик, стоит иметь в запасе и зимний, и летний комплект колес. Это позволит получать от вождения большее удовольствие и добиться максимальной управляемости авто.

Развеваем мифы

Отдельная категория резины, которая в последнее время начинает пользоваться все большим спросом у автомобилистов, — это покрышки с обозначением m+s. Для многих водителей такая маркировка представляет собой настоящую загадку, и правильно сказать, что означает подобная надпись, могут лишь единицы.

Для начала, чтобы впоследствии развеять все сомнения о том, что означает надпись m+s, расскажем, каковы ошибочные мнения водителей, высказываемые на этот счет чаще остальных.

Миф первый

Нередко автовладельцы, видя знак «плюс» между двумя буквами, задумываются о двойном предназначении таких покрышек. Это вполне логично, учитывая, что технология обычно указывается производителем как качественно новая. По ошибке водителям кажется, что «m+s» значит не что иное, как всесезонность шин и их готовность к применению в абсолютно любое время года.

Вполне логично полагать, что это утверждение неверно. Как это обосновать? Дело в том, что всесезонная резина имеет несколько внешних отличий, которые способны сказать владельцу, с каким типом резины ему приходится иметь дело.

Во-первых, у всесезонных шин протектор выполнен в виде достаточно высоких выступов и чем-то напоминает грузовые шины, применяемые на тягачах дальнего следования. Такой протектор предназначается для того, чтобы машина не буксовала на снегу, но при этом не теряла управление в дождливую погоду при возникновении упомянутого выше эффекта аквапланирования. Кроме того, вместо маркировки «m+s» на шине будет присутствовать обозначение «All Steel Road», что означает применимость шины в любой сезон.

Миф второй

Шины «м+с» — это летние покрышки, которые имеют некую инновационную технологию, улучшающую управляемость автомобиля и повышающую его качества. К сожалению, это мнение ошибочно, хоть и достаточно распространено среди автолюбителей.

Действительно, часто приходится наблюдать картину, когда упомянутая выше надпись с соответствующим значением располагается на летних покрышках, предназначение которых — обеспечение максимального комфорта управления в теплый сезон, на сухом или влажном асфальте.

Но если утверждение, что покрышки со значением «м+с» — это летние шины, ошибочно, то почему такая надпись указывается даже на летних покрышках? Дело в том, что не вся продукция поставляется официально, и на рынке всегда существует немало подделок. Так что, если покупателю приходится видеть на прилавках магазинов покрышки м+с, это означает, что он имеет дело с контрафактом, да и, вообще, от подобной продукции лучше всего отказаться, даже если ее стоимость невысока и привлекательна.

Только факты

Теперь поговорим о том, что же на самом деле обозначает маркировка, о которой идет речь в сегодняшней статье, и какое значение она имеет. Первое, на что стоит обратить внимание, — эта надпись обычно присутствует исключительно на зимней резине. Как уже было сказано, летние шины, на которых указаны две такие буквы, скорее всего, подделка, на которую не стоит обращать свое внимание.

Тем не менее зимняя резина с соответствующим значением на корде является не совсем обычной. Она имеет несколько расширенные функции по сравнению с покрышками, которые используются на большинстве современных автомобилей.

На самом деле символы «м+с» означают лишь то, что резина применяется на снежном покрытии или на грязи. Почему это сочетание выбрали производители таких изделий? Дело в том, что в больших городах автомобилистам приходится передвигаться на таком покрытии, которое нередко чередует в себе снег и заледенелое покрытие. Такое покрытие может чередоваться с загрязненным песком и реагентами, а также сухим асфальтом. Особенно часто такую картину приходится наблюдать в демисезон, когда климат может изменяться практически ежедневно.

Покрышки «м+с» устроены таким образом, чтобы водитель не чувствовал себя некомфортно при поездках по любому типу покрытия в зимний сезон. Это позволяет эффективно и без особых усилий передвигаться на машине по заледенелой или заснеженной дороге, но в то же время не страдать из-за повышенной шумности, которой обычно обладает зимняя шипованная резина.

Резюме

От модели и качества покрышек, применяемых на автомобиле, зависит управляемость и ходовые качества авто. Чтобы не ошибиться в выборе, лучше всего будет обратиться к опытным автовладельцам, которые помогут развеять большинство мифов и ошибочных мнений и донести информацию, помогающую выбрать наиболее подходящие покрышки для своего авто.

portalmashin.ru

Маркировка M+S: не только зимняя резина

Вопрос, какую шину можно “официально” считать зимней, актуален и при выборе сезонной резины, и как аргумент при встрече с дорожной полицией, если стражи порядка вдруг решат проверить, обута ли ваша машина по погоде.

Надежным показателем нам предлагают считать маркировку на боковине шины. Правда, единственным официальным источником на территории Таможенного союза пока является Технический регламент “О безопасности колесных транспортных средств” в редакции 2015 года. Правда упоминание о маркировке там дается, что называется, мимоходом и совсем по другому поводу. Цитируем:

“5.6. Шина считается непригодной к эксплуатации при: […] 5.6.3. Остаточной высоте рисунка протектора зимних шин, предназначенных для эксплуатации на обледеневшем или заснеженном дорожном покрытии, маркированных знаком в виде горной вершины с тремя пиками и снежинки внутри нее (рисунок 5.1), а также маркированных знаками «М+S», «M&S», «M S» (при отсутствии индикаторов износа) не более 4,0 мм;”

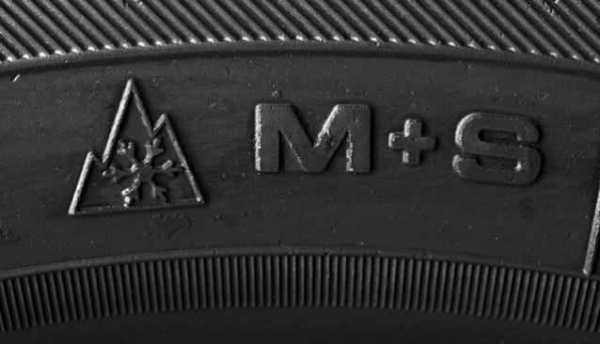

То есть, индикацию значком с горными вершинами и снежинкой, а также буквами “М S” в различных сочетаниях (равно как и оба значка вместе) данный документ трактует практически как равнозначную. В нескольких российских представительствах шинных компаний, нам неофициально прокомментировали, что считают это положение в техрегламенте несколько запутанным и не полностью отражающим реальное положение дел.

Причина в том, что маркировка M+S (то есть, Mud+Snow – “грязь и снег”) в понимании ряда производителей резины и зарубежных регламентирующих организаций вовсе не означает, что шина показывает достойные результаты на снегу. Как правило, этот значок (без “гор и снежинки”) подразумевает лишь то, что в шине используется резиновая смесь, температурный диапазон которой шире, чем у летней резины. Кроме того, рисунок протектора содержит повышенное число блоков, ламелей и в целом сцепных кромок – достаточных для сцепления не только на гладком сухом асфальте. Поэтому значок M+S также можно увидеть на шинах, которые позиционируются как легковые всесезонные или универсальные внедорожные.

Наличие на боковине значка 3PMSF “горы и снежинка”, по трактовке шинных представительств, уже прямо показывает, что шины можно эксплуатировать в зимнем сезоне. Но и здесь дотошные шинники дают ряд оговорок. Скажем, шины для мягкой европейской зимы в холодный сезон формально не вызовут претензий ни у одного стража порядка хоть за Полярным кругом. Но резиновая смесь у таких покрышек способна эффективно работать при температуре примерно до -10 градусов. А на основной территории нашей страны уместнее использовать нордические зимние шины. Так что выбор зимней резины “по значку” совершенно не гарантирует положительный результат.

Испытано холодом

Для подтверждения сказанного выше можно сослаться на Тест зимних шин 225/65 R17 журнала За рулем. Испытатели сравнили универсальные внедорожные шины с маркировкой M+S с сезонными зимними шинами – шипованными и нешипованными. Шипованные зимние шины на снегу показали себя эффективнее на 31-82% (в зависимости от сравниваемых моделей), а на льду – на 34-60%. Шипованная резина, как и ожидалось, была еще эффективнее: 37-85% на снегу и до 90% на льду. Отыграться шины M+S смогли только в торможении на чистом асфальте, и то с относительно небольшим отрывом: 2-8% для нешипованных шин и 8-14% для шипованных. Чуть лучше у универсальных моделей была курсовая устойчивость на асфальте.

В итоге

Маркировка M+S вовсе не означает, что шина будет уверенно вести себя на снегу, а тем более на льду. Равно как и значок 3PMSF (Three Peak Mountain Snow Flake), то есть “горы и снежинка”, еще не гарантирует, что покрышка подходит к климатическим условия в вашей местности. Приобретая шину, надо внимательно изучить ее характеристики, рекомендации производителя и желательно шинные тесты. Тогда и обувь будет по погоде, и поездка безопаснее.

www.4tochki.ru

Типоразмеры и Маркировка шин — бортжурнал Peugeot 408 Серый Львенок 2012 года на DRIVE2

Всем привет. Многие у меня спрашивают (особенно девушки), что означает маркировка на шинах и что за отметки на них. А главное — не знают какие шины купить
Вот собрал статью.
Первый шаг — это посмотреть руководство по эксплуатации для вашего авто. Там указана маркировка шин, рекомендуемых заводом изготовителем автомобиля. Обычно в руководстве указано несколько маркировок шин, в зависимости от того:
• Какие диски стоят на вашем автомобиле: железные или из алюминиевого сплава (диски из алюминиевых сплавов обычно имеют больший радиус и ширину)
• Для какого сезона используется данная маркировка шины — для зимы или для лета.
• Какой двигатель и какой мощности установлен на вашем автомобиле

Рассмотрим на примере
205/55 R16 94 Н XL

Колесико

205 — это ширина шины в мм.

55 — Пропорциональность, т.е. отношение высоты профиля к ширине. В нашем случае оно равно 55%. Проще говоря, при одинаковой ширине, чем больше этот показатель, тем шина будет выше и наоборот. Обычно эту величину называют просто — «профиль».

Поскольку профиль шины это величина относительная, то важно учитывать при подборе резины, что если вы вместо типоразмера 205/55 R16 захотите поставить автошины с размером 215/55 R16, то увеличится не только ширина покрышки, но и высота! Что в большинстве случаев недопустимо! (за исключением случаев, когда оба этих типоразмера указаны в книжке по эксплуатации авто). Точные данные по изменению внешних размеров колеса вы можете рассчитать в специальном шинном калькуляторе.

Если это соотношение не указано (например, 185/R14С), значит оно равно 80-82% и шина называется полнопрофильной. Усиленные шины с такой маркировкой обычно применяют на микроавтобусах и легких грузовичках, где очень важна большая максимальная нагрузка на колесо.

R — означает автошину с радиальным кордом (по сути, сейчас почти все шины делаются именно так).
Многие ошибочно полагают, что R- означает радиус шины, но это именно радиальная конструкция автошины. Бывает еще диагональная конструкция (обозначается буквой D), но в последнее время ее практически не выпускают, поскольку ее эксплуатационные характеристики заметно хуже.

16 — диаметр колеса (диска) в дюймах. (Именно диаметр, а не радиус! Это тоже распространенная ошибка). Это “посадочный” диаметр покрышки на диск, т.е. это внутренний размер шины или наружный у диска. Подробнее про маркировку дисков можно прочитать в разделе маркировка дисков.

Н — индекс скорости шины. Чем он больше, тем с большей скоростью вы можете ездить на данной покрышке, (в нашем случае ИС — Н — до 210 км/ч). Говоря про индекс скорости автошины хочется отметить, что этим параметром производитель покрышек гарантирует нормальную работу резины при постоянном движении машины с указанной скоростью в течении нескольких часов.

Таблица индексов скорости:

Индекс скорости J K L M N P Q R S T U H V VR
Мах. Скор.(км/ч) 100 110 120 130 140 150 160 170 180 190 200 210 240 >210

Индекс скорости W Y ZR
Мах. Скорость (км/ч) 270 300 >240

94 — индекс нагрузки. Это уровень предельно-допустимой нагрузки на одно колесо. Для легковых автомобилей он обычно делается с запасом и при выборе шин не является решающим значением, (в нашем случае ИН — 94 — 670 кг.). Для микроавтобусов и небольших грузовиков этот параметр очень важен и его обязательно необходимо соблюдать.

Таблица индексов нагрузки шины:

Индекс нагрузки 60 61 62 63 64 65 66 67 68 69
Мах. Нагрузка (в кг.) 250 257 265 272 280 290 300 307 315 325

Индекс нагрузки 70 71 72 73 74 75 76 77 78 79
Мах. Нагрузка (в кг.) 335 345 355 365 375 387 400 412 426 437

Индекс нагрузки 80 81 82 83 84 85 86 87 88 89
Мах. Нагрузка (в кг.) 450 462 475 487 500 515 530 545 560 580

Индекс нагрузки 90 91 92 93 94 95 96 97 98 99
Мах. Нагрузка (в кг.) 600 615 630 650 670 690 710 730 750 775

Индекс нагрузки 100 101 102 103 104 105 106 107 108 109
Мах. Нагрузка (в кг.) 800 825 850 875 900 925 950 975 1000 1030

Индекс нагрузки 110 111 112 113 114 115 116
Мах. Нагрузка (в кг.) 1060 1090 1120 1150 1180 1215 1250

Индекс нагрузки 117 118 119
Мах. Нагрузка (в кг.) 1285 1320 1360

Индекс нагрузки 120 121 122 123 124 125 126
Мах. Нагрузка (в кг.) 1400 1450 1500 1550 1600 1650 1700

Индекс нагрузки 127 128 129
Мах. Нагрузка (в кг.) 1750 1800 1850

Цветные метки используемые для маркировки шины:

желтая маркировка шин

Желтая маркировка на шине (круглая или треугольная метка) на боковине означает самое легкое место на шине. При монтаже новой шины на диск, желтую метку нужно совместить с самым тяжелым местом на диске. Обычно это то место, где крепится ниппель. Это позволяет улучшить балансировку колеса и поставить грузики меньшего веса.
На шинах с пробегом эта желтая маркировка-метка не так актуальна, поскольку, как правило, при износе автошины её баланс смещается.

красная маркировка шины

Красная маркировка (красная точка на шине) — означает место максимальной силовой неоднородности, проявление которой обычно связано с различными соединениями разных слоев шины при её изготовлении. Эти неоднородности — абсолютно нормальное явление, и они есть у всех шин. Но обычно помечают красными точками только те шины, которые идут на первичную комплектацию автомобилей, т.е. когда машина выходит с завода.
Эту красную метку совмещают с белыми метками на дисках (белые метки маркировки на дисках тоже ставятся в основном для первичной комплектации авто), которые обозначают самое близкое место к центру колеса. Это делается для того, чтобы максимальная неоднородность в шине минимально сказывалась при движении, обеспечивая более сбалансированную силовую характеристику колеса. При обычном шиномонтаже не рекомендуется обращать внимание на маркировку шины красной меткой, а руководствоваться желтой меткой, совмещая её с ниппелем.

Маркировка — белый штамп с цифрой означает номер инспектора, который проводил финальный осмотр шины на заводе-изготовителе.

маркировка полосками

Цветные полоски на протекторе шины делаются, чтобы было удобнее “опознавать” шину на складе. У всех моделей автошин и различных типоразмеров эти маркировки разные. Поэтому, когда шины стоят в стопках на складах, сразу видно, что данная стопка шин имеет один и тот же типоразмер и модель. Никакой другой смысловой нагрузки эти цветные полоски на шине не имеют.

Дополнительная информация указываемая в маркировке на боковине шины:

XL или Extra Load — усиленная шина, индекс нагрузки которой выше на 3 единицы, чем у обычных автошин того же типоразмера.

M+S или маркировка покрышки M&S (Mud + Snow) — грязь плюс снег и означает, что шины всесезонные или зимние.
На многих летних покрышках для внедорожников указывается M&S. Однако эти шины нельзя эксплуатировать в зимнее время, т.к. зимние шины имеют совсем другой состав резины и рисунок протектора, а значок M&S указывает на хорошие показатели проходимости автошины.

All Season или AS — Всесезонные шины.
Aw (Any Weather) — Любая погода.

Пиктограмма * (снежинка) — резина предназначена для использования её в суровых зимних условиях.
Если на боковине шины нет этой маркировки, то эта автошина предназначена для использования только в летних условиях.

Outside и Inside — ассиметричные шины. При установке надпись Outside должна быть с наружной стороны автомобиля, а Inside — с внутренней.

RSC (RunFlat System Component) — шины RunFlat — это покрышки, на которых можно продолжать движение на автомобиле со скоростью не более 80 км/ч при ПОЛНОМ падении давления в шине (при проколе или порезе). На этих шинах, в зависимости от рекомендаций производителя, можно проехать от 50 до 150 км.
Разные производители автошин используют различные обозначения технологии RSC. Например: Bridgestone RFT, Continental SSR, Goodyear RunOnFlat, Nokian Run Flat, Michelin ZP и т. д.

Rotation или стрелка эта маркировка на боковине шины означает направленную шину. При установке покрышки нужно строго соблюдать направление вращения колеса, указанное стрелкой.

Tubeless — бескамерная шина. При отсутствии данной надписи покрышка может использоваться только с камерой.
Tube Type — обозначает, что эта покрышка обязательно должна эксплуатироваться только с камерой.

Max Pressure — максимально допустимое давление в шине, в кПа. Подробнее о давлении в колесах автомобиля читайте на странице давление в колесах.

Max Load — максимально допустимая нагрузка на каждое колесо автомобиля, в кг.

Reinforced или буквы RF в типоразмере (например 195/70 R15RF) означают, что это усиленная шина (6 слоёв). Буква С в конце типоразмера (например 195/70 R15C) обозначает грузовую шину (8 слоёв).

Radial эта маркировка на резине в типоразмере означает, что это авторезина радиальной конструкции.
Steel означает, что в конструкции шины присутствует металлический корд.

Буква E (в кружочке) — шина соответствует европейским требованиям ECE (Economic Commission for Europe).
DOT (Department of Transportation — Министерство транспорта США) — американский стандарт качества.

Temperature А, В или С — термостойкость авторезины при высоких скоростях на испытательном стенде (А — наилучший показатель).
Traction А, В или С — способность шины к торможению на влажном дорожном полотне.
Treadwear — относительный ожидаемый километраж пробега по сравнению со специальным стандартным тестом США.

TWI (Tread Wear Indiration) — указатели индикаторов износа протектора автошины. Маркировка на колесе TWI также может быть со стрелкой. Указатели располагаются равномерно в восьми или шести местах по всей окружности покрышки и показывают минимально допустимую глубину протектора. Индикатор износа выполняется в виде выступа с высотой 1.6 мм (минимальная величина протектора для легких автомобилей) и располагается в углублении протектора (как правило, в водоотводящих канавках).

Надеюсь статья была полезна

www.drive2.ru

Маркировка типов шин. Обозначения на шинах — DRIVE2

1. Торговая марка шины
2. Обозначение максимальной нагрузки
3. Индекс износостойкости
4. Индекс сцепления
5. Индекс температуры
6. Максимальное давление
7. Производитель
8. Условное обозначение
9. M+S
10. Размер шины
11. Грузоподъемность
12. Категория скорости
13. Сведения о конструкции

1. Торговая марка шины (название модели шины), пример: Nord Frost 3. Торговая марка — определяет прежде всего конкретный рисунок протектора, а также в ней отражены также различные конструктивно-технологические особенности, отличающие данную шину от других. Каждая фирма пользуется своей системой кодов, поэтому одинаковые буквы и цифры в модельных индексах у разных производителей могут означать совершенно различные шины. Если Вы решили точно узнать, что именно означает та или иная торговая марка, воспользуйтесь каталогами производителя.

2. MAX LOAD — максимальная нагрузка на шину (в соответствии с требованиями министерства транспорта США). Некоторые фирмы его расшифровывают — пишут мелким шрифтом MAX LOAD (максимальная нагрузка) и далее указывают нагрузку в килограммах и английских фунтах (пример: MAX LOAD 515kg (1135lbs), 1lbs=0,4536кг).

Неправильно расчитывать предельную массу автомобиля, которому подходят шины с данной нагрузкой умножением MAX LOAD на 4 (т.е. на количество колес машины). Полученная таким образом масса оказывается сильно завышенной. Шины не должны работать под предельной весовой нагрузкой. Кроме того, ваш автомобиль не будет только стоять на ровной поверхности, а при движении или на неровной поверхности возможна неравномерная нагрузка на колеса. Поэтому от максимальной массы нужно отнять 20% ее величины — если у вас легковая машина, или 30% — если у вас внедорожник.

3. TREAD WEAR INDEX (TWI) — индекс износостойкости.

4. TRACTION INDEX — индекс сцепных качеств.

5. TEMPERATURE INDEX — температурный индекс.

Эти отметки, требуются согласно нормативным документам США об информировании потребителей (уровень качества).

6. MAX PRESSURE — максимально допустимое давление воздуха в шине. Указывается в килопаскалях и фунтах на квадратный дюйм (пример 3.0 kps(44psi), 1psi=0,0069 МПа для шины в «холодном» состоянии).

7. Производитель — название фирмы разработчика и производителя шин.

8. Условные обозначения на соответствие требованиям нормативных документов, касающихся шин:
Е17 — соответствие Европейским стандартам;
DOT — соответствие стандартам США.

9. M+S (Mud+Snow = Грязь+Снег) — указывают на то, что шина рассчитана на эксплуатацию в зимних условиях или может использоваться при наличии грязи и снега.

Также могут быть следующие обозначеия: WINTER (зима) — зимние шины, AQUA- — дождевые шины, AS (All Seasons = Все сезоны) или AW (Any Weather = Любая погода) — всесезонные шины, пригодные к использованию на твердых дорогах в любое время года на любом, в том числе мокром и скользком, покрытии. Кстати, в последнее время многие фирмы вместо этих надписей рисуют на боковинах шин рельефные пиктограммы — солнце, снежинку, дождик — иллюстрирующие все сезоны.

10. Обозначение размера шины

Подбирая новые автошины, руководствуются, прежде всего, их размером или, корректнее, типоразмером. Он наносится на боковине покрышке крупными символами, сочетание которых имеет следующий вид:

195/65 R15 84 T

195 — ширина профиля шины, мм. Ширина профиля шины представляет собой выраженное в миллиметрах линейное расстояние между наружными сторонами боковин накачанной шины без учета возвышений из-за наличия маркировки, отделки или защитных поясов или ободов;

65 — высота профиля, указывается как процентное отношение к ширине. В нашем случае высота составляет 65% от ширины (195 мм), т.е., 126,75 мм. Это отношение (Н/В, где Н — высота, В — ширина) принято называть серией шины. Серия — исключительно важный параметр, от него во многом зависят ездовые качества шин. Некоторые фирмы (в основном, американские) ставят перед обозначением размера буквы Р (Passenger), подчеркивая тем самым, что данная шина предназначена для легковых автомобилей (например Р195/60R14), LT (Light Truck) — шина для легкого грузовика. В некоторых типоразмерах номер серии отсутствует, например, 185 R14 C 102 Q. Такие шины называют полнопрофильными, а отношение высоты к ширине в таком случае составляет 80% или 82%. Высота профиля представляет собой половину разности общего диаметра и номинального диаметра обода. В процессе развития конструкций шин их форма изменялась от почти круговой до более широких типов с более плоской поверхностью. При этом отношение высоты профиля к его ширине изменялось от 100% до 70%, 60%, 50% и до еще меньших значений.

R15 — так называемый радиус шины — это диаметр диска на который шину такого размера нужно устанавливать. Буква R свидетельствует о радиальном типе покрышки.

84 — индекс или коэффициент нагрузки. Это условный показатель, указывающий на допустимую нагрузку на шину в кг. Расшифровка наиболее часто применяющихся коэффициентов приведена в таблице индексов нагрузки. Зачастую, нагрузка расшифрована на самой шине: за надписью Max Load следуют две цифры, первая в кг, вторая в фунтах. Индексы нагрузки шин.

Т — индекс скорости. Этот показатель указывает на максимально допустимую скорость, при которой производитель гарантирует сохранение заложенных эксплуатационных характеристик шины. Скоростные индексы шин.

В некоторых типоразмерах имеются дополнительные буквенные обозначения: 185 R14 C 102 Q, индексом С обозначаются так называемые «усиленные» шины с большим коэффициентом нагрузки.

11. Индекс грузоподъемности (коэффициент нагрузки) — обозначает предельную весовую нагрузку, которую способна выдержать шина. Проставленное на шине двузначное число математически никак не привязано к конкретным килограммам — это просто условный индекс. Индексы нагрузки шин.

12. Категория скорости — условное обозначение скорости показывает максимальную расчетную скорость шины. Скоростные индексы шин.

Скоростная категория, присваимаемая шине по результатам специальных стендовых испытаний, подразумевает максимальную скорость, выдерживаемую шиной. То есть ту скорость, при малейшем превышении которой никто не может гарантировать, что шина не начнет разваливаться. А для эксплуатации устанавливается «щадящий» режим — автомобиль должен ездить со скоростью на 10–15% меньшей, нежели та, которую «допускают» шины.

13. Сведения о конструкции шины, требуемые министерством транспорта США. Особенности конструкции фиксируются на бортах соответствующими надписями о числе слоев брекера и каркаса, а также о материале корда. Например надписи TREAD PLIES: 2 POLYESTER CORD+2 STEEL CORD+1 NYLON CORD означают, что брекер шины состоит из 2 слоев полиэстера+2 слоев металлокорда+1 слоя нейлонового корда, надпись SIDEWALL означает из скольких слоев состоит каркас (в частности, боковины), может встречаться также RAYON — вискозный корд.

Дополнительные сведения имеющиеся на шинах
TWI — Tread wear indicator (индикатор износа протектора) — знак на боковине шины — показывает расположение отметок остаточной высоты рисунка в канавках протектора. Знак наносят по боковине у самого края протектора равномерно в шести местах по окружности с каждой стороны шины. Метка может представлять собой либо упомянутую выше аббревиатуру — TWI, либо TWI со стрелкой, либо просто стрелку без букв.

Однако знак TWI — это лишь указатель места нахождения самого индикатора износа. Сам индикатор износа протектора надо искать на дне ближайшей к метке канавки протектора (если есть стрелка, она именно эту канавку и указывает). Там, присмотревшись, можно обнаружить резиновый выступ, его высота 1,6 мм от дна канавки — это и есть TWI. Он показывает предельно допустимую степень «облысения» шины. Когда протектор сотрется до этого выступа — резину нужно менять в обязательном порядке. Когда остаточная высота рисунка протектора шины приближается к установленному минимальному значению, величина тормозного пути автомобиля при движении по мокрой дороге возрастает. Пленка воды между шиной и дорогой может вызвать потерю контакта с поверхностью дороги даже на сравнительно небольших скоростях и создавать ситуацию с потерей управления, известную как аквапланирование. С учетом этого становится важным рекомендовать своевременно осуществлять замену шин, причем лучше всего делать это до достижения отметки остаточной высоты рисунка протектора. Во всех странах, относящихся к Европейскому сообществу (ЕЭС) и в Российской Федерации требуется, чтобы остаточная высота рисунка протектора шин для легковых автомобилей была равна не менее 1,6 мм.

Дата изготовления шины показана 3-мя цифрами в овале на одной из сторон, причем первые две обозначают неделю изготовления, а третья — год изготовления (например 239) — 23-я неделя 1999 года. С 2000 года на некоторое время введено 4-х значное число.

Слово TUBELESS (бескамерная) — указывает на то, что шину надлежит использовать без камеры. Бескамерная шина отличается от камерной тем, что не требует надувной камеры. Роль герметика, удерживающего воздух в шине, выполняет специальный тонкий слой резины, нанесенный изнутри на каркас. Надлежащее прилегание шины к полкам обода достигается за счет плотного натяга, а также благодаря особым конструктивным элементам колесного диска (хампам). Накачивают бескамерную шину через специальный обрезиненный вентиль, снабженный уплотняющей «пяткой», который герметично вставляется в отверстие обода. TUBE TYPE — обозначение для камерных шин или ТТ (на немецком Mit schlauch).

PR (Ply rating) — прочность (несущая способность) каркаса условно оценивается так называемой нормой слойности (краткое описание конструкции каркаса). Для легковых автомобилей используют шины с нормой слойности 4PR и иногда 6PR, причем в этом случае последние имеют надпись Reinforced (усиленная) шина повышенной грузоподъемности. Шины с маркировкой 6PR и 8PR (повышенной слойности) наиболее пригодны для легких грузовиков и микроавтобусов, поэтому часто после обозначения посадочного диаметра (например, 185R14C) на них ставится буква С (commercial).

Кроме вышеперечисленных, существуют и другие обозначения
TREADWEAR 380 — коэффициент износоустойчивости, определяется по отношению к «базовой шине», для которой он равен 100.

TRACTION А — коэффициент сцепления, имеет значения А, В, С. Шины с коэффициентом А имеют наибольшую величину сцепления в своем классе.

TEMPERATURE A — температурный режим, показатель характеризующий способность шины противостоять температурным воздействиям. Он, как и предыдущий подразделяется на три категории А, В и С.

ROTATION — направление вращения.

LEFT — шина устанавливается на левую сторону автомобиля. *
RIGHT — шина устанавливается на правую сторону автомобиля. *
OUTSIDE или Side Facing Out — внешняя сторона установки. *
INSIDE или Side Facing Inwards — внутренняя сторона установки. *

* Для шин с асимметричным рисунком протектора.

DA (штамп) — незначительные производственные дефекты не препятствующие нормальной эксплуатации.

MADE IN *** — страна производитель.

www.drive2.ru

не только зимняя резина. М s на шинах что означает

Что означает маркировка MS на автомобильной резине

Применение определенного типа авторезины в зависимости от условий эксплуатации автомобиля гарантирует комфорт и безопасность передвижения транспортного средства. Правильно подобрать автошины можно ознакомившись с расшифровкой обозначения, наносимого производителями покрышек на боковую сторону изделия. В этой статье мы разберемся  что означает маркировка M S на резине.

Сезонность автопокрышек

Обозначение M S на резине расшифровывается следующим образом:

• М — указывает на слово «Mud», в переводе означающее грязь;
• S — первая буква слова «Snow», означающего снег.

Соответственно M S на резине указывает на возможность применения автопокрышек в слякоть, грязь, снежную погоду. Данная маркировка введена производителями авторезины. С ее помощью заводы-изготовители обозначают всесезонные шины.
