Запчасти на бульдозер SHANTUI SD23, двигатель Cummins NT855-C280 BCIII
Является китайским аналогом KOMATSU D85A-21

Колесо направляющее154-30-00770
Комплект сегментов (5 шт)154-27-12273
Каток опорный однобортный155-30-00127
Каток опорный двубортный155-30-00117
Каток поддерживающий155-30-00234
Цепь гусеничная 39L216MJ-39000
Цепь гусеничная 45L216MJ-45000
Башмак 560 мм154-32-11113

Крепёж
Болт башмачный M20154-32-31211
Гайка башмачная M20154-32-31220
Болт сегмента154-27-12320
Гайка сегмента01803-02228

kostex.ru

Бульдозер SHANTUI SD23

Рабочий вес 24,6 тонн
Мощность двигателя 169 кВт (230 л.с.) / 2000 мин-1
Модель двигателя Cummins NT855-C280S10
Длина х Ширина х Высота
(без рыхлителя)
5874 х 3725 х 3360 мм
Способность к работе на уклоне 30°
Тип бульдозерного отвала Прямой неповоротный
с гидроперекосом
Сферический Прямой поворотный
Ширина х Высота отвала 3725 х 1395 мм 3860 х 1379 мм 4365 х 1107 мм
Объем призмы волочения 7,8 м3 8,4 м3 5,4 м3
Максимальное заглубление отвала 540 мм
Максимальная высота подъема отвала 1210 мм
Тип рыхлителя Одностоечный Трехстоечный
Максимальное заглубление рыхлителя 695 мм 666 мм
Максимальная высота подъема рыхлителя
515 мм 555 мм
Количество поддерживающих катков
(с каждой стороны)
2
Количество опорных катков
(с каждой стороны)
7
Количество башмаков в гусенице 39
Ширина гусеничного башмака 560/ 610/ 660 мм
Шаг гусеничной цепи 216 мм
Колея гусеничного хода 2000 мм
Длина опорной поверхности 2730 мм
Удельное давление на грунт 0,078 MПа
Скорость переднего хода
Скорость заднего хода
3,8 / 6,8 / 11,8 км/ч
4,9 / 8,5 / 14,3 км/ч

orland.pro

Запчасти Концентрированный трубопровод (Shantui SD23) | Бульдозер Shantui SD23

  1. Главная
  2. Каталоги запчастей
  3. Shantui
  4. Бульдозер SD23
  5. Концентрированный трубопровод

Быстрый заказ:

--- выберите запчасть для быстрого заказа ---#2 [154-43-41420] tube#3 [154-43-41430] tube#4 [209-38-12260] clip#5 [01010-51220] bolt#6 [01643-31232] washer#7 [176-43-41350] elbow#422-1 [154-43-41410] tube

#номер_на_схеме [артикул] название

нажмите на изображение, чтобы посмотреть в увеличенном виде

Быстрый переход:

Крепление двигателяОчиститель воздуха и колпачокВыпускной коллектор и глушительКорпус маховика в сбореОтключение энергииP.T.O. Трубопровод смазки масломРаздаточная коробкаРадиаторТрубопровод радиатора и воздушный тормозТопливный бакТопливопроводПередняя поддержкаВентиляторПриводной ремень вентилятораРычаг управления топливомПедаль замедлителяСоединение управления топливомУниверсальный шарнирПреобразователь крутящего моментаКорпус коробки передачМеханизм и вал коробки передачПеревод трансмиссииКлапан коробки передачКлапан коробки передач. Крышка и рычагРулевой корпус и главная рамаКоническая передача и валРулевая муфтаТормозная лента и соединителиКрышка рулевого корпусаУсилитель тормозаКорпус бортового редуктора и механизмаЗвёздочка и валРама гусеницыВозвратная пружинаКрышка рамы гусеницыНатяжной шкивКаткиЗащита катковНесущий роликЗвено гусеницы (LUBRICATE TYPE)Звено гусеницы (LUBRICATE TYPE) SD23SЗвено гусеницы (MASTER PIN TYPE)Рычаг управления коробки передачУправляющее соединение трансмиссииРычаг рулевого управленияСоединение руля и тормозаПедаль тормозаРычаг стояночного тормозаРулевой клапан управленияОсновной предохранительный клапанМасляный фильтр коробки передачМаслозаборникТрубопровод рулевого управленияНасос трансмиссииНасос рулевого управленияПреобразователь крутящего момента и трубопровод охладителя маслаTORQFLOW Трубопровод трансмиссииТрубопровод тормозаКонцентрированный трубопроводТрубопровод тестирования давленияПередний кожух двигателяКожух двигателяКрылоСуппортЗадняя крышкаПлита полаКрышка батареиЗащита днищаКонструкция защиты от опрокидыванияКронштейн конструкции защиты от опрокидыванияБалансировочный брусКрепление рабочих клапановКрепление рабочих клапанов (с тремя стержнями рыхлителя)Крепление рабочего оборудование клапанов (с одним стержнем рыхлителя)Гидравлический бакОпора цилиндраГидравлический насосКлапан управления лезвияТрехстержневой управляющий клапан рыхлителяУправляющий клапан одностержневого рыхлителяЦилиндр подъема лезвияГидравлический трубопровод (бак → насос)Гидравлический трубопровод (бак → цилиндр подъема)Гидравлический трубопровод (бак → цилиндр наклона)Гидравлический трубопровод (бак → цилиндр) (для SD23S)Гидравлический трубопровод (бак → трехстержневой цилиндр рыхлителя)Рычаг управления лезвиемСоединение управления лезвиемКонтрольный рычаг углового поворотного отвалаРычаг управления трёхстержневым рыхлителемСоединение управления трёхстержневым рыхлителемРычаг управления одностержневого рыхлителяПрямой наклонный отвалПрямой наклонный отвалЦилиндр наклона лезвияТрубопровод цилиндра наклона лезвияУгловой поворотный отвалC-рамаU-отвалТрёхстержневой рыхлительЦилиндр трёхстержневого рыхлителяТрубопровод трехстержневого рыхлителяОдностержневой рыхлительПодъемный цилиндр одностержневого рыхлителяНаклонный цилиндр одностержневого рыхлителяТрубопровод одиночного стержня рыхлителяТяговый брусНавесСтальная кабинаТяговый брус (для SD23S)Электрическая системаИнструментальный ящикРеле и панель предохранителейБатарея и реле переключателя

Наименование запчасти (рус.)Концентрированный трубопровод
Наименование запчасти (англ.)CONCENTRATED PIPING (SD23)
ГарантияОговаривается при заказе.
ДоставкаВо все регионы России и страны ближнего зарубежья.
До склада транспортных компаний доставка осуществляется бесплатно.
Доставка по Москве и области осуществляется по будням с 9.00 до 18.00.
Контактная информация+7 (495) 989 18 39;
Skype: gazimport;
МО, г. Дзержинский, Дзержинское шоссе, дом 1
Отправить сообщение

gazimport.ru

Бульдозер Шантуй СД 23, цена, технические характеристики

Цена от: 148000 USD

Shantui SD23 - крупный бульдозер с увеличенным напорным усилием, модель Шантуй СД23 обеспечивает как мощность, так и эффективность.

Двигатель

Модель Cummins NT855-C280S10
Номинальная мощность 230 л.с.
Рабочий объём 14 л

Отвал

Размеры прямого отвала 3725 x 1395 мм
Размеры сферичесого отвала 3860 x 1379 мм
Размеры углового отвала 4365 x 1107 мм
Емкость прямого отвала 7,8 м
Емкость сферичесого отвала 8,4 м
Емкость углового отвала 5,4 м
Заглубление отвала 540 мм
Подъем отвала 1210 мм

Рыхлитель

Тип Однозубый / Трехзубый
Заглубление рыхлителя Однозубый 695 мм / Трехзубый 665 мм
Подъем рыхлителя Однозубый 515 мм / Трехзубый 555 мм

Ходовая часть

Число поддерживающих катков (с каждой стороны) 2
Число опорных катков (с каждой стороны) 7
Число траков (с каждой стороны) 39
Ширина трака 560 / 610 / 660 мм
Ширина колеи 2000 мм
Длина и давление на грунт 2840/0,078 мм/МПа
Шаг 216 мм

Коробка передач

Максимальная скорость хода вперед 11,8 км/ч
Максимальная скорость хода назад 14,3 км/ч

Масса

Масса без рыхлителя 24 600 кг
Масса с рыхлителем 26 600 кг

www.spectrade.ru

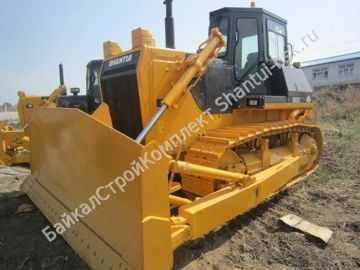

Бульдозер SHANTUI SD23 - Компания БайкалСтройКомплект

г. Иркутск, ул. Ракитная, д. 14б

г. Новосибирск, ул. Механизаторов, 72

г. Красноярск, Северное шоссе, д. 7

г. Сургут, ул. Сосновая, д. 12

г. Бодайбо, ул. Стояновича, 22

г.Чита, Объездное шоссе, 26 к.2

E-Mail: [email protected]

Тел.: 8 (800) 234 66 99

Распродажа
  • Бульдозер Shantui SD13
    $80'000
  • Бульдозер Shantui SD22S
    $170'000

Подробности по телефону
8 (800) 234 66 99

TRADE-IN

Покупаем б/у технику SHANTUI

Действует программа Trade-In*

Подробности по телефону
8 (800) 234 66 99

* не является публичной офертой

Новости компании
Бульдозер Shantui SD23 используется для различных работ, в зависимости от сферы деятельности предприятия.
Отлично зарекомендовал себя на многих предприятиях добывающей и строительных отраслей

 Характеристики

ДxВxШ (Без рыхлителя), мм5874x3725x3360
Рабочая масса (Без рыхлителя), т24.6
ДвигательCummins NT855-C280S10
Номинальная мощность, кВт/об.мин169/2000
Допустимый уклон, град.30
Тип отвалаПрямой поворотный отвал, Сферический отвал, Угловой отвал
Ширина отвала, мм3725x1395, 3860x1379, 4365x1107
Ёмкость отвала, м37.8, 8.4, 5.4
Заглубление отвала, мм540
Подъём отвала, мм1210
Тип рыхлителяОднозубый рыхлитель, Трехзубый рыхлитель
Заглубление рыхлителя, мм695, 666
Подъём рыхлителя, мм515, 555
Число поддерживающих катков (с каждой стороны)2
Число опорных катков (с каждой стороны)7
Число траков (с каждой стороны)39
Ширина трака, мм560/610/660
Ширина колеи, мм2000
Длина и давление на грунт, мм/МПа2840/0.078
Шаг, мм216
Передняя скорость, км/ч0-3.8, 0-6.8, 0-11.8
Задняя скорость, км/ч0-4.9, 0-8.5, 0-14.3
