Буровой станок СБУ-160-36

Автономный, полностью гидрофицированный буровой станок СБУ-160-36 предназначен для бурения скважин диаметром 150-165 мм, глубиной до 36 метров на открытых горных работах и строительных площадках погружными пневмоударниками (на высоком давлении) в породах с коэффициентом крепости f=6…20 по шкале Протодьяконова. Смонтирован на базе экскаватора ЭО-5126. Полностью механизирована сборка и разборка буровых штанг. Гидропривод позволяет плавно регулировать частоту вращения и усилие подачи бурового става. Кабина машиниста полностью герметизирована, снабжена системой отопления и вентиляции, что создает комфортные условия для работы.

ТЕХНИЧЕСКИЕ ДАННЫЕ

 параметры

единицы изм

значение

Диаметр бурения

мм

150; 165

Глубина бурения вертикальных скважин

м

36

Угол наклона скважины к вертикали

град

0 ÷30

Техническая производительность бурения (f=14-16)

м/ч

40-48

Скорость передвижения станка

км/ч

3,6

Предельные углы преодолеваемые станком

град

15

Габариты в рабочем положении (длина, ширина, высота)

мм

9600 / 3200 / 9800

Габариты в транспортном положении (длина, ширина, высота)

мм

10300 / 3200 / 4200

Масса

кг

33000







ТЕХНИЧЕСКИЕ ДАННЫЕ ОТДЕЛЬНЫХ УЗЛОВ

параметры

единицы изм

значение

Ходовая база

-

От экскаватора ЭО-5126

Мощность дизеля

кВт

125

Длина штанги

мм

6000

Диаметр штанги

мм

127

Кассетирующее устройство: тип

-

Барабанный

Количество штанг

шт

6

Вращатель: Крутящий момент

max, Н∙м (кгс∙м

5500 (550)

Вращатель: Частота вращения

об/мин

20-80

Буровой станок СБР-160

ПРЕДНАЗНАЧЕНА ДЛЯ:

бурения скважин диаметром 160мм вращательным способом с долотами режущего типа в породах крепостью до f=6 по шкале проф. М.М. Протодьяконова.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

открытие горные работы для производства буровзрывных работ. • строительные и промышленные объекты: - бурение на воду, тампонажных скважин и скважин другого назначения. Смонтирован на базе трактора Т-10Б 0121-14, мобилен. Полностью гидрофицирован. Большая скорость бурения, полная механизация сборки и разборки буровых штанг, плавное регулирование частоты вращения и усилия подачи, наличие штыбоотбрасывателя, хороший обзор и санитарно-гигиенические условия для машиниста. Обслуживается одним человеком.

Технические данные

 параметры

единицы изм.

значение

Условный диаметр скважины

мм

160

Глубина бурения вертикальных скважин

м

24

Длина штанги

м

4 (6*)

Угол наклона скважины к вертикали

град

0÷30

Максимальная скорость передвижения станка

Км/ч-1

8,5

Предельные углы преодолеваемые станком: подъем

град

15

Предельные углы преодолеваемые станком: спуск

град

20

Предельные углы преодолеваемые станком: крен

град

15

Частота вращения бурового става

об/мин

0÷210

Максимальный крутящий момент

Н/м (кгс/м)

5500 (550)

Максимальное усилие подачи вниз

кН (кг)

55 (5500)

Максимальное усилие подачи вверх

кН (кг)

78 (7800)

Габариты в рабочем положении (длина, ширина, высота)

мм

7700 / 3300 / 8050

Габариты в транспортном положении (длина, ширина, высота)

мм

9340 / 3300 / 4460

Масса

кг

28000

БУРОВАЯ УСТАНОВКА СБУ-160-36Т

Буровая установка предназначена для бурения скважин пневмоударным способом в скальных породах крепостью 6÷20 по М.М. Протодъяконову.

Установка может использоваться на открытых горных работах для бурения взрывных скважин диаметром 130-160мм.

Буровая установка смонтирована на автомобиле с удлиненной базой. На раме установлен автономный дизельный компрессор. Полностью механизирована сборка и разборка буровых штанг. Гидропривод позволяет плавно регулировать частоту вращения бурового става и усилие подачи на забой.

Благодаря наличию поворота рабочего органа в поперечной плоскости на ±10º , установка имеет возможность бурить вертикальные скважины на очень неровных поверхностях.

Благодаря возможности надвигать рабочий орган до упора в грунт, обеспечивается надежная фиксация буровой установки. Управление бурением и установкой на скважину производится с помощью выносного компактного электрического пульта.

Автоматическая система регулирования производительности компрессора обеспечивает соответствие количества производимого и потребляемого воздуха, что повышает ресурс двигателя и снижает расход топлива.

Технические данные

Диаметр бурения, мм

130÷160

Максимальная глубина бурения, м

36(*24)

Производительность бурения в породах крепостью 14 – 16 по Протодъяконову

16 м/ч

Угол наклона скважины к вертикали, град

0 ÷30

Скорость передвижения станка, км·ч-1, max

10

Уклон преодолеваемый станком, град, max

15

Усилие подачи, кН

80

Габариты установки (Д х Ш х В), мм



Транспортное положение

8900 х 3350 х 4000

Рабочее положение

9500 х 4200x9500

Максимальная масса установки, кг

22000

БУРОВАЯ УСТАНОВКА СБ-350

Буровая установка СБ-350 предназначена для бурения скважин пневмоударным способом в скальных породах крепостью 6÷20 по Протодъяконову.

Рис. Буровая установка СБ-350

Установка может использоваться на строительных площадках для бурения под сваи диаметром 340–380мм под фундаменты и опоры, а так же на открытых горных работах для бурения взрывных скважин диаметром 130-180 мм.

Технические данные

Диаметр бурения, мм

340÷380

Максимальная глубина бурения, м

12

Диаметр бурения, мм

130÷180

Максимальная глубина бурения, м

42

Производительность бурения в породах крепостью 14 – 16 по Протодьяконову



Диаметр 130-180

16 м/ч

Диаметр 340-380

4,5 м/ч

Габариты установки (Д х Ш х В),мм



Транспортное положение

10 500 х 2 500 х 3900

Рабочее положение

10 000 х 2 500x10 500

Максимальная масса установки, кг

20600

 Буровой станок СБУШ-160-36М

Автономный, полностью гидрофицированный буровой станок СБУШ-160-36М предназначен для бурения скважин диаметром 150-165 мм, глубиной до 36 метров на открытых горных работах и строительных площадках погружными пневмоударниками (на повышенном давлении) и шарошечными долотами в породах с коэффициентом крепости по шкале Протодьяконова f = 6…20. Смонтирован на базе экскаватора ЭО-5126. Полностью механизирована сборка и разборка буровых штанг. Гидропривод позволяет плавно регулировать частоту вращения и усилие подачи бурового става. Кабина машиниста полностью герметизирована, снабжена системой отопления и вентиляции, что создает комфортные условия для работы.

ТЕХНИЧЕСКИЕ ДАННЫЕ

 Параметры

Единицы изм.

Значение

Диаметр бурения

мм

150; 165

Глубина бурения вертикальных скважин

м

36

Угол наклона скважины к вертикали

град

0 ÷30

Техническая производительность бурения (f=14-16)

м/ч

20-24

Скорость передвижения станка

км/ч

3,6

Предельные углы преодолеваемые станком

град

15

Габариты в рабочем положении (длина, ширина, высота)

мм

9600 / 3200 / 9800

Габариты в транспортном положении (длина, ширина, высота)

мм

10300 / 3200 / 4200

Масса

кг

33000

ТЕХНИЧЕСКИЕ ДАННЫЕ ОТДЕЛЬНЫХ УЗЛОВ

параметры

единицы изм.

значение

Ходовая база

-

От экскаватора ЭО-5126

Мощность дизеля

кВт

125

Длина штанги

мм

6000

Диаметр штанги

мм

127

Кассетирующее устройство: тип

-

Барабанный

Количество штанг

шт

6

Вращатель: Крутящий момент

max, Н∙м (кгс∙м

5500 (550)

Вращатель: Частота вращения

об/мин

20-80

Подача





Тип



Цилиндр

с тросовым  удвоителем хода

Максимальное усилие подачи,





вниз

 кН (кгс)

140 (14000)

вверх

 кН (кгс)

90 (9000)

Пылеулавлеваюшая установка:





тип



Сухая

инерционная  двухступенчатая

Компрессор



Винтовой Atlas Copco

Рабочее давление (избыточное )

МПа (кгс/см2)

1,2(12)

производительность

м3/мин

14

Мощность дизеля

кВт

130

8

studfiles.net

Станки СБР

Станки СБР

Станки СБР можно купить и заказать на сайте завода "Звезда"

Качественный буровой инструмент – это совокупность высококачественных изделий машиностроительного комплекса, которая используется в работах по бурению разнообразного грунта. Чаще всего бурение проводят для создания нефтяных или газовых скважин. В комплекс входят приспособления и механизмы, которые применяются в бурении скважин, шпуров, а также при ликвидации аварий в глубоких скважинах.

Качественный буровой инструмент подразделяется на технологический, вспомогательный, аварийный и специальный буровой инструмент. К технологическому буровому инструменту относят резцы, штанги, буровые долота, утяжелители, центраторы, элементы бурильной колонны. Этот инструмент используется непосредственно для бурения скважины.

К вспомогательному типу относится качественный буровой инструмент, который используют для обслуживания технологического, при бурении. К нему относятся: спайдеры, элеваторы, ключи, клиновые захваты, обсадные трубы, хомуты, подкладные вилки и прочее.

Аварийный буровой инструмент, это тот инструмент, который используют, при ликвидации аварии в скважине. Чаще всего это, захват и извлечение из скважины остатков бурового оборудования, оказавшихся там вследствие поломки. Так же удаление посторонних предметов из скважины. К нему относят следующие приборы: колокола, метчики, труболовки, торпеды, труборезки и прочее.

К специальному же буровому оборудованию относится комплекс приспособлений необходимый для специальных работ в скважине. К таким работам можно отнести исправления различных искривлений и бурение в определенном специальном направлении. К такому типу относят следующий качественный буровой инструмент: стабилизаторы, отклонители и прочие подобное оборудование.

Бурение - это сложный процесс разрушения грунта и горных пород, при помощи специального оборудования. Очень важно использовать для бурения качественный буровой инструмент. Использование некачественного инструмента, может привести к значительному увеличению затрат времени на бурение, высокой вероятности поломок и аварий в скважине, а при бурении нефтяных или газовых скважин к высокой опасности для жизни и здоровья персонала.

zavmash.ru

Буровой станок СБШ, СБУ, СБР, БТС, разработка месторождений, шнековое бурение

 СТАНКИ БУРОВЫЕ

СТАНОК БУРОВОЙ СБР 200-32

Предназначен для бурения вертикальных скважин диаметром 200мм глубиной 32м при разработке месторождений открытым способом по углю и породам с коэффициентом крепости f=1-6 по шкале М.М.Протодьяконова, кроме пород, содержащих гравий размером свыше 20мм.

Станок имеет значительные преимущества перед другими типами этого ряда станков, что достигается установкой преобразователя частоты для управления двигателем привода вращателя:

1.Плавное изменение оборотов двигателя в широких пределах при изменении момента на валу редуктора вращателя снижает расход электроэнергии, уменьшает износ бурового инструмента и зубчатых передач редуктора вращателя.

2.Сокращение времени сборки и разборки бурового става вследствие повышения точности его остановки.

Шнекопневматическая очистка скважин и механизированная уборка штыба позволяют увеличить производительность и коэффициент использования станка.

Для бурения скважин диаметром 200мм разработана специальная коронка режущего типа, армированная пластинками твердого сплава ВК8.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Техническая производительность при крепости пород f=3-6, м/ч

54

Установленная мощность, кВт

204

Усилие подачи, кН (тс)

0-80 (0-8)

Пределы частоты вращения бурового става, об/мин

60-200

Скорость передвижения, км/ч

0,9

Преодолеваемый уклон, град.

15

Габаритные размеры в рабочем положении, мм 7495х4900х12980
Масса станка, кг, не более

32 000

дополнительная информация

СТАНОК БУРОВОЙ СБР 200-24

Предназначен для бурения вертикальных скважин диаметром 200мм глубиной до 24м при разработке месторождений открытым способом по углю и породам с коэффициентом крепости до f=6 по шкале проф. М.М.Протодьяконова, кроме пород, содержащих гравий размером свыше 20мм.

Станок имеет значительные преимущества перед другими типами этого ряда станков, что достигается установкой преобразователя частоты для управления двигателем привода вращателя:

1.Плавное изменение оборотов двигателя в широких пределах при изменении момента на валу редуктора вращателя снижает расход электроэнергии, уменьшает износ бурового инструмента и зубчатых передач редуктора вращателя;

2.Сокращение времени сборки и разборки бурового става вследствие повышения точности его остановки.

Шнекопневматическая очистка скважин и механизированная уборка штыба позволяют увеличить производительность и коэффициент использования станка.

Для бурения скважин диаметром 200мм разработана специальная коронка режущего типа, армированная пластинками твердого сплава ВК8.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Техническая производительность при крепости пород f=3-6, м/ч

35

Установленная мощность, кВт

204

Усилие подачи, кН (тс)

0-80 (0-8)

Пределы частоты вращения бурового става, об/мин

60-200

Скорость передвижения, км/ч

0,9

Преодолеваемый уклон, град.

15

Габаритные размеры в рабочем положении, мм 7495х4900х12993
Масса станка, кг, не более

29 000

Число обслуживающего персонала, чел.

2

дополнительная информация

СТАНОК БУРОВОЙ СБР 160Б-32

Предназначен для вращательного бурения резцовыми коронками взрывных скважин на открытых горных работах по углю и породам с коэффициентом крепости f=1-6 по шкале М.М.Протодьяконова, кроме пород, содержащих гравий размером свыше 20 мм.

Шнековая и шнекопневматическая очистка скважин, высокая скорость бурения, наличие кабельного барабана позволяют достичь высокой технической производительности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Техническая производительность, м/ч

-при крепости пород 1-3 и диаметре скважин 160 и 180 мм

60

-при крепости пород 3-6 и диаметре 160

45

Условный диаметр скважин, мм

160, 180

Глубина бурения вертикальных скважин, м,

не менее

32

Угол наклона скважины к вертикали, град. 0, 15, 30
Установленная мощность, кВт 184
Усилие подачи, кН 0-60
Частота вращения  бурового става, мин-1 103/137/205
Скорость передвижения, км/ч

0,9

Преодолеваемый уклон, град.

15

Габаритные размеры в рабочем положении, мм 7495х4900х13330
Габаритные размеры в транспортном положении, мм 12990х4800х4585
Масса станка, кг, не более

32 000

Число обслуживающего персонала, чел.

2

дополнительная информация

СТАНОК БУРОВОЙ СБР 160А-24

фото

Предназначен для вращательного бурения резцовыми коронками вертикальных и наклонных взрывных скважин при разработке месторождений открытым способом по углю и породам с коэффициентом крепости до f=6 по шкале профессора М.М.Протодьяконова, кроме пород, содержащих гравий размером свыше 20мм.

Шнековая и шнекопневматическая очистка скважин позволяет достичь высокой технической производительности и снизить удельный расход потребляемой электроэнергии. Ходовая часть станка гусеничного типа с индивидуальным электрическим приводом гусениц.

По желанию потребителя станок может быть изготовлен для бурения скважин диаметром 160, 180 и 200мм, а также с плавным регулированием скорости вращения бурового става.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Техническая производительность при крепости пород f=3-6, м/ч

35

Глубина бурения вертикальных скважин, м, не менее

24

Угол наклона скважины к вертикали, град. 0, 15, 30
Установленная мощность, кВт 184
Усилие подачи, кН 0-80
Частота вращения  бурового става, мин-1 103/137/205
Скорость передвижения, км/ч

0,9

Преодолеваемый уклон, град.

15

Габаритные размеры в рабочем положении, мм 7495х4900х12993
Габаритные размеры в транспортном положении, мм 12640х4800х4698
Масса станка, кг, не более

29 000

Число обслуживающего персонала, чел.

2

дополнительная информация

СТАНОК БУРОВОЙ СВБ-2МА

Предназначен для вращательного бурения резцовыми коронками скважин на открытых горных работах по углю и породам с коэффициентом крепости f=1-6 по шкале М.М.Продьяконова. Простота конструкции, надёжность, высокая проходимость и хорошие эксплуатационные качества делают этот станок популярным у потребителей.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Техническая производительность при крепости пород f=2-6, м/ч

30-50

Условный диаметр скважины, мм

160

Глубина бурения вертикальных скважин, м

24

Угол наклона скважины к вертикали, град. 0, 15, 30
Частота вращения  бурового става, мин-1 103/137/205
Скорость передвижения станка, км/ч

1,36

Преодолеваемый уклон, град.

18

Усилие подачи, кН

49

Габаритные размеры в транспортном положении, мм 5440х3310х3250
Масса станка, кг, не более

11 000

Число обслуживающего персонала, чел.

2

дополнительная информация

СТАНОК БУРОВОЙ БТС-150Б

Станок буровой тракторный БТС-150Б предназначен для бурения взрывных вертикальных и наклонных (до 300) скважин диаметром 150мм на глубину до 32м в скальных, мягких и мерзлых грунтах на открытых горных работах.

фото

Сварная рама станка шарнирно укреплена в четырех точках на ходовой части трактора Т-130 и снабжена направляющими для перемещения контргрузов. К задней части рамы крепятся два гидродомкрата.

Передний гидродомкрат крепится к лонжеронам трактора в его передней части с помощью сварной рамы.

Коробка передач механическая с приводом от вала отбора мощности трактора, двухступенчатая, с реверсом и валом привода вентилятора.

Шарнирное крепление буровой рамы к раме станка обеспечивает ее наклон, который осуществляется двумя гидроцилиндрами. Рама снабжена двумя направляющими и карданным валом для перемещения и привода вращателя. Вращатель одноступенчатый цилиндрический редуктор перемещается по раме.

Гидросистема станка состоит из насоса НШ46Д, масляного бака, гидропанели и системы трубопроводов.

Управление станком при бурении осуществляется с пульта бурильщика, имеется блокировка для предотвращения передвижения трактора.

Система очистки снабжается сжатым воздухом от автономной компрессорной станции типа НВ10. Буровая мелочь отсасывается из скважин центробежным вентилятором.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Техническая производительность машины, м/ч:

-при шарошечном бурении

7,5

-при шнековом бурении

16,2

Рабочий ход цилиндра подачи, мм

2155

Частота вращения  бурового става, мин-1 103/195
Угол бурения к вертикали, град.

до 30

установленная мощность, кВт

96

Основное давление на забой, кН

150

Габаритные размеры:

-в транспортном положении, мм

6150х3800х3250
-в рабочем положении, мм 6800х5750х3250
Масса полностью заправленного станка, кг

23 880

дополнительная информация



krommos.narod.ru

Станки вращательного бурения резцовыми долотами — Мегаобучалка

Станки вращательного бурения резцовыми долотами предназначены для бурения вертикальных и наклонных скважин по породам с коэффициентом крепости f< 6.

При вращательном бурении порода разрушается под действием осевого усилия подачи и крутящего момента, передаваемого станком резцовому долоту. Вращательное бурение применяют только по породам средней и ниже средней крепости. При крепких породах режущие кромки долота не способны скалывать стружку значительной толщины и разрушают породу истиранием. При этих условиях работы резцы из металлокерамических твердых сплавов быстро изнашиваются, и скорость бурения падает.

Существуют два вида вращательного бурения: сплошное и колонковое. При колонковом бурении коронка разрушает горную породу только в пределах кольцевой щели, а по середине остается керн, выдаваемый из скважины крупными кусками. Потери времени на подъем керна на поверхность снижают среднюю скорость бурения, в связи с чем такой способ бурения на карьерах применяют только для проведения разведочных скважин.

Таблица 2.3.

Техническая характеристика станков вращательного бурения

Показатели Марки станков
СБР-160А-24 СБР-160Б-32 2СБР-125-30
Условный диаметр скважины, мм 115; 125
Глубина бурения, м
Угол бурения скважины к вертикали, градус. 0, 15, 30 0, 15, 30 0, 15, 30
Усилие подачи, КН До 40
Длина штанги, мм
Масса станка, т

Станок вращательного бурения состоит из следующих основных узлов (см. рис.2.7.): многоопорного гусеничного хода с электроприводом; рамы с кузовом и кабиной машиниста; мачты с направляющими для перемещения бурового става и вращателя; кассеты для хранения шнеков; механизма подачи бурового става на забой; гидроцилиндров выравнивания станка и подъема мачты; компрессорной станции; кабельного барабана.

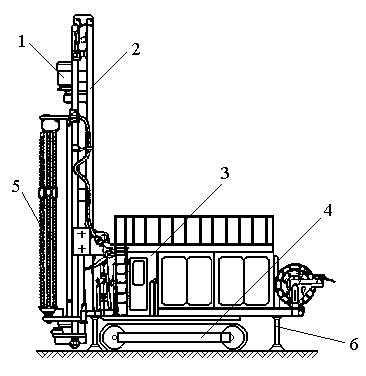

Рис. 2.7. Станок вращательного бурения

1 – вращатель; 2- мачта; 3 – кабина; 4 – ходовая часть; 5 – кассета;

6 – гидроцилиндр выравнивания станка.

Подача штанг на ось бурения осуществляется из кассеты, поворачиваемой храповым механизмом с приводом от гидроцилиндра.



Комплект бурового инструмента состоит из режущих долот и шнековых штанг.

Шнековый буровой став (рис. 2.8.) служит для передачи крутящего момента долоту, а также для очистки скважины.





Рис. 2.8. Шнековый буровой став

1 – труба; 2 – спираль; 3 – хвостовик;

4 – отверстие; 5 долото.



Он состоит из трубы с приваренной к ней спиралью из полосовой стали и хвостовиков. Соединение штанг между собой, с переходником шпинделя вращателя и долотом производится с помощью валиков, продеваемых сквозь отверстия хвостовиков.

Наружный диаметр шнека для уменьшения трения о стенки скважины должен быть на 10% меньше диаметра долота.

Шнековый способ очистки скважин от буровой мелочи является пассивным, поскольку не обеспечивает принудительного удаления продуктов разрушения из призабойной зоны. Поступление буровой мелочи на первый виток шнека, который отстоит от забоя на высоту долота, происходит за счет вытеснения ее буровым инструментом.

Особенностью бурения в мягких породах (с f < 4) является высокая скорость подачи инструмента на забой. При этом резцы снимают крупную стружку, достигающую по глубине 10 мм и более. Поэтому возникает необходимость защиты корпуса долота от износа на значительной высоте и по всей длине режущей кромки. Этим условиям отвечают долота типа РК (см. рис.2.9.а.).

Рис. 2.9. Режущие долота для вращательного бурения

а – типа РК со сплошной режущей кромкой;

б – типа РД с прерывистой режущей кромкой;

1 – хвостовик; 2 – корпус; 3 – пластина твердого сплава;

4 – резец.

Долото имеет съемный корпус. Один хвостовик используется на нескольких съемных корпусах. Ступенчатая форма режущей кромки долота увеличивает его устойчивость и создает разрыв сплошности забоя.

Для бурения в породах повышенной крепости требуется создание высокого удельного давления на забой за счет максимального сокращения линии контакта с забоем и сохранения его ступенчатости. Это достигается применением сменных резцов в долотах типа РД. Резцы расположены не симметрично с последовательным превышением их друг над другом.

Шнековый способ очистки скважины допускает наличие в буровой мелочи фракций до 35 мм в поперечнике. Долото должно иметь минимальное количество резцов, обеспечивающих максимальный эффект отделения от массива не разрушенных твердых включений.

Для армирования бурового инструмента применяют металлокерамические твердые сплавы.

megaobuchalka.ru

СБР-160Т

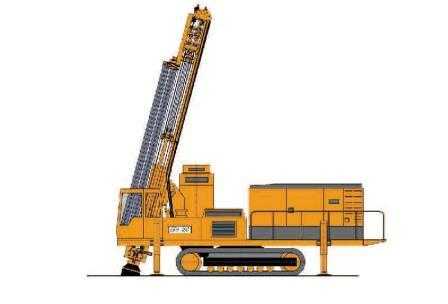

Станок буровой СБР-160Т











    Станок буровой СБР-160Т предназначен для бурения скважин диаметром 160мм вращательным способом с долотами режущего типа в породах крепостью до f=6 по шкале М.М. Протодьяконова.



















 Технические характеристики
 Условный диаметр скважины, мм
160
 Глубина бурения вертикальных скважин, м
 24
 Длина штанги, м
 4 (6*)
 Угол наклона скважины в вертикали, град.
 0÷30
 Максимальная скорость передвижения станка, км.ч. -1
 8,5
 Предельные углы преодолеваемые станком, град.
 подъем
 спуск
 крен


15
20
15

 Частота вращения бурового става, об/мин.
 0÷210
 Максимально крутящий момент, Н.м (кгс. м)
 5500(550)
 Максимальное усилие подачи, кН (кг)
 вниз
 вверх


55 (5500)

78 (7800)

 Габаритные размеры в рабочем положении, мм
 длина
 ширина
 высота

7700
3300
8050
 Габаритные размеры в транспортном положении, мм
 длина
 ширина
 высота

9340
3300
4460
 Масса, кг.
 26000

По вопросам поставки обращаться
по тел. (342) 241-29-08, 241-29-26, 241-29-28.
e-mail: [email protected]



met-com.ru

станки откр. раб

Буровой станок СБУ-160-36

Автономный, полностью гидрофицированный буровой станок СБУ-160-36 предназначен для бурения скважин диаметром 150-165 мм, глубиной до 36 метров на открытых горных работах и строительных площадках погружными пневмоударниками (на высоком давлении) в породах с коэффициентом крепости f=6…20 по шкале Протодьяконова. Смонтирован на базе экскаватора ЭО-5126. Полностью механизирована сборка и разборка буровых штанг. Гидропривод позволяет плавно регулировать частоту вращения и усилие подачи бурового става. Кабина машиниста полностью герметизирована, снабжена системой отопления и вентиляции, что создает комфортные условия для работы.

ТЕХНИЧЕСКИЕ ДАННЫЕ

 параметры

единицы изм

значение

Диаметр бурения

мм

150; 165

Глубина бурения вертикальных скважин

м

36

Угол наклона скважины к вертикали

град

0 ÷30

Техническая производительность бурения (f=14-16)

м/ч

40-48

Скорость передвижения станка

км/ч

3,6

Предельные углы преодолеваемые станком

град

15

Габариты в рабочем положении (длина, ширина, высота)

мм

9600 / 3200 / 9800

Габариты в транспортном положении (длина, ширина, высота)

мм

10300 / 3200 / 4200

Масса

кг

33000







ТЕХНИЧЕСКИЕ ДАННЫЕ ОТДЕЛЬНЫХ УЗЛОВ

параметры

единицы изм

значение

Ходовая база

-

От экскаватора ЭО-5126

Мощность дизеля

кВт

125

Длина штанги

мм

6000

Диаметр штанги

мм

127

Кассетирующее устройство: тип

-

Барабанный

Количество штанг

шт

6

Вращатель: Крутящий момент

max, Н∙м (кгс∙м

5500 (550)

Вращатель: Частота вращения

об/мин

20-80

Буровой станок СБР-160

ПРЕДНАЗНАЧЕНА ДЛЯ:

бурения скважин диаметром 160мм вращательным способом с долотами режущего типа в породах крепостью до f=6 по шкале проф. М.М. Протодьяконова.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

открытие горные работы для производства буровзрывных работ. • строительные и промышленные объекты: - бурение на воду, тампонажных скважин и скважин другого назначения. Смонтирован на базе трактора Т-10Б 0121-14, мобилен. Полностью гидрофицирован. Большая скорость бурения, полная механизация сборки и разборки буровых штанг, плавное регулирование частоты вращения и усилия подачи, наличие штыбоотбрасывателя, хороший обзор и санитарно-гигиенические условия для машиниста. Обслуживается одним человеком.

Технические данные

 параметры

единицы изм.

значение

Условный диаметр скважины

мм

160

Глубина бурения вертикальных скважин

м

24

Длина штанги

м

4 (6*)

Угол наклона скважины к вертикали

град

0÷30

Максимальная скорость передвижения станка

Км/ч-1

8,5

Предельные углы преодолеваемые станком: подъем

град

15

Предельные углы преодолеваемые станком: спуск

град

20

Предельные углы преодолеваемые станком: крен

град

15

Частота вращения бурового става

об/мин

0÷210

Максимальный крутящий момент

Н/м (кгс/м)

5500 (550)

Максимальное усилие подачи вниз

кН (кг)

55 (5500)

Максимальное усилие подачи вверх

кН (кг)

78 (7800)

Габариты в рабочем положении (длина, ширина, высота)

мм

7700 / 3300 / 8050

Габариты в транспортном положении (длина, ширина, высота)

мм

9340 / 3300 / 4460

Масса

кг

28000

БУРОВАЯ УСТАНОВКА СБУ-160-36Т

Буровая установка предназначена для бурения скважин пневмоударным способом в скальных породах крепостью 6÷20 по М.М. Протодъяконову.

Установка может использоваться на открытых горных работах для бурения взрывных скважин диаметром 130-160мм.

Буровая установка смонтирована на автомобиле с удлиненной базой. На раме установлен автономный дизельный компрессор. Полностью механизирована сборка и разборка буровых штанг. Гидропривод позволяет плавно регулировать частоту вращения бурового става и усилие подачи на забой.

Благодаря наличию поворота рабочего органа в поперечной плоскости на ±10º , установка имеет возможность бурить вертикальные скважины на очень неровных поверхностях.

Благодаря возможности надвигать рабочий орган до упора в грунт, обеспечивается надежная фиксация буровой установки. Управление бурением и установкой на скважину производится с помощью выносного компактного электрического пульта.

Автоматическая система регулирования производительности компрессора обеспечивает соответствие количества производимого и потребляемого воздуха, что повышает ресурс двигателя и снижает расход топлива.

Технические данные

Диаметр бурения, мм

130÷160

Максимальная глубина бурения, м

36(*24)

Производительность бурения в породах крепостью 14 – 16 по Протодъяконову

16 м/ч

Угол наклона скважины к вертикали, град

0 ÷30

Скорость передвижения станка, км·ч-1, max

10

Уклон преодолеваемый станком, град, max

15

Усилие подачи, кН

80

Габариты установки (Д х Ш х В), мм



Транспортное положение

8900 х 3350 х 4000

Рабочее положение

9500 х 4200x9500

Максимальная масса установки, кг

22000

БУРОВАЯ УСТАНОВКА СБ-350

Буровая установка СБ-350 предназначена для бурения скважин пневмоударным способом в скальных породах крепостью 6÷20 по Протодъяконову.

Рис. Буровая установка СБ-350

Установка может использоваться на строительных площадках для бурения под сваи диаметром 340–380мм под фундаменты и опоры, а так же на открытых горных работах для бурения взрывных скважин диаметром 130-180 мм.

Технические данные

Диаметр бурения, мм

340÷380

Максимальная глубина бурения, м

12

Диаметр бурения, мм

130÷180

Максимальная глубина бурения, м

42

Производительность бурения в породах крепостью 14 – 16 по Протодьяконову



Диаметр 130-180

16 м/ч

Диаметр 340-380

4,5 м/ч

Габариты установки (Д х Ш х В),мм



Транспортное положение

10 500 х 2 500 х 3900

Рабочее положение

10 000 х 2 500x10 500

Максимальная масса установки, кг

20600

 Буровой станок СБУШ-160-36М

Автономный, полностью гидрофицированный буровой станок СБУШ-160-36М предназначен для бурения скважин диаметром 150-165 мм, глубиной до 36 метров на открытых горных работах и строительных площадках погружными пневмоударниками (на повышенном давлении) и шарошечными долотами в породах с коэффициентом крепости по шкале Протодьяконова f = 6…20. Смонтирован на базе экскаватора ЭО-5126. Полностью механизирована сборка и разборка буровых штанг. Гидропривод позволяет плавно регулировать частоту вращения и усилие подачи бурового става. Кабина машиниста полностью герметизирована, снабжена системой отопления и вентиляции, что создает комфортные условия для работы.

ТЕХНИЧЕСКИЕ ДАННЫЕ

 Параметры

Единицы изм.

Значение

Диаметр бурения

мм

150; 165

Глубина бурения вертикальных скважин

м

36

Угол наклона скважины к вертикали

град

0 ÷30

Техническая производительность бурения (f=14-16)

м/ч

20-24

Скорость передвижения станка

км/ч

3,6

Предельные углы преодолеваемые станком

град

15

Габариты в рабочем положении (длина, ширина, высота)

мм

9600 / 3200 / 9800

Габариты в транспортном положении (длина, ширина, высота)

мм

10300 / 3200 / 4200

Масса

кг

33000

ТЕХНИЧЕСКИЕ ДАННЫЕ ОТДЕЛЬНЫХ УЗЛОВ

параметры

единицы изм.

значение

Ходовая база

-

От экскаватора ЭО-5126

Мощность дизеля

кВт

125

Длина штанги

мм

6000

Диаметр штанги

мм

127

Кассетирующее устройство: тип

-

Барабанный

Количество штанг

шт

6

Вращатель: Крутящий момент

max, Н∙м (кгс∙м

5500 (550)

Вращатель: Частота вращения

об/мин

20-80

Подача





Тип



Цилиндр

с тросовым  удвоителем хода

Максимальное усилие подачи,





вниз

 кН (кгс)

140 (14000)

вверх

 кН (кгс)

90 (9000)

Пылеулавлеваюшая установка:





тип



Сухая

инерционная  двухступенчатая

Компрессор



Винтовой Atlas Copco

Рабочее давление (избыточное )

МПа (кгс/см2)

1,2(12)

производительность

м3/мин

14

Мощность дизеля

кВт

130

8

studfiles.net

Краткий каталог

ООО «Машиностроительный завод «Звезда» предлагает Вашему вниманию перечень поставляемой продукции собственного производства:

Оборудование для буровых работ:
  • Буровой станок СБР 200-32
  • Буровой станок СБР 200-24
Буровой станок СБР160Б-32
Буровой станок СБР160А-24
Буровой станок СВБ-2М
Путепереукладчик - планировщик тракторный ТПП-25 (на базе трактора Т-330)
Установка для осушения скважин УОС-250 (на базе автомобиля ГАЗ-3308, Урал – 43206 либо по индивидуальному заказу на автомобиле другого типа)
Автомобиль специальный для перевозки взрывчатых материалов АПВМ-8 (на базе автомобиля КамАЗ-53211 либо по индивидуальному заказу на автомобиле любого типа)
Зарядные и забоечные машины:
  • Зарядная машина МЗ-4А базовое шасси БелАЗ – 7540В
  • Зарядная машина МЗ-3Б базовое шасси КрАЗ – 65055, КамАЗ – 65115и, КамАЗ-53228, МАЗ - 551605
  • Зарядная машина МЗ-3Б «Э» базовое шасси КрАЗ – 65055 для заряжения гранулитом «Э» и «ЭМ».
  • Зарядная машина ЗМК – 1А (для подземных работ)
  • Забоечная машина ЗС-1М базовое шасси МАЗ - 5337
  • Забоечная машина ЗС-2М базовое шасси КрАЗ – 65055, КамАЗ - 55111N, МАЗ 551605-2140
  • Установка по доставке эмульсионных взрывчатых веществ на базе Бел АЗ-7648А
  • Маслозаправщик базовое шасси БелАЗ - 7540А

Возможно изготовление зарядных и забоечных машин на любой базе отечественного и иностанного производства.

Инструмент к буровым станкам
Буровой инструмент к станкам вращательного бурения
  • Звено става СВБ 2М.23.05. ?155 мм L1845мм
  • Звено става СВБ 24.00.010 ?107мм L1880мм
  • Звено става ДЕИМ 002.00.000 ?155мм L4050мм
  • Звено става ДЕИМ 003.00.000 ?172мм L1845мм
  • Штанга Б59.25.620 ?151мм L8390мм
  • Штанга Б.122.22.11.000. ?151мм L8400мм
  • Штанга 127.21.01.000 ?169мм L8400мм
  • Штанга 222.22.11.000 ? 196 мм L=8400 мм
  • Буровая коронка СВБ 2.23.03 М2 ?160 мм
  • Буровая коронка КР-160-3 ?160 мм
  • Буровая коронка КРВ-160-3 ?160 мм
  • Буровая коронка НПИ-6 ?160 мм
  • Буровая коронка НПИ-6В. ?160 мм
  • Буровая коронка НПИ-6В ? 200 мм
  • Коронка одноперовая ДЕИМ 036.00.000 ?110 мм
  • Коронка буровая породная ?115 мм 22КВ 115П
  • Коронка буровая ?110мм ДЕИМ 035.00.000
  • Коронка буровая ?160 мм ДЕИМ 051.00.000
Долото режущие для бурения скважин станками шарошечного бурения отечественного и иностранного производства:
  • Долото режущее НПИ-6Ш O175 мм
  • Долото режущее НПИ-6Ш ?190,5 мм
  • Долото режущее НПИ-6Ш ?215,9 мм
  • Долото режущее НПИ-6Ш ?244,5 мм
  • Долото режущее НПИ-6Ш ?250,8 мм
Запчасти к экскаваторам:
  • Ковш ЭКГ 5,2 м куб. 1085.52.00
  • Зуб к ковшу ЭКГ 5,2 м 3
  • Шестерня кремальерная 14м24 1080.55.306
  • Зуб к ковшу ЭКГ 8И
  • Ковш ЭШ 10м куб. ДЕИМ.23.00.000
  • Зуб к ковшу ЭШ10 м 3

Другие запчасти по индивидуальному заказу

Вагонетки:

Вагонетка шахтная грузовая:

  • ВГ – 1,2 ВГ – 2,5 ВГ – 4,5
  • ВГ – 1,6 ВГ – 9,0 ВГ – 10,0 и другие.

Вагонетка шахтная с откидным бортом:

  • ВБ -4.0 ВБ-1,6 ВБ – 2,5;  УВО -0.8 и другие.
Вагонетка шахтная для перевозки ВВ:
  • ВВ -1 ВВ-2  ВВ – 3.

Унифициронная колёсная пара 35.014.006.000

Запчасти к дробильно – размольному оборудованию
  • колесо зубчатое 51м24 1277.03.304
  • броневые листы для всех типов дробильного оборудования (в стадии освоения)
Услуги:
  • Ремонт бывшего в эксплуатации бурового оборудования и зарядных машин.
  • Распиловка и обработка лесоматериалов
  • Изготовление отливок из чёрных и цветных металлов по индивидуальным заказам.
  • Изготовление поковок на молотах по индивидуальным заказам.
  • Изготовление металлоконструкций различных модификаций

Все запчасти на производимое оборудование изготовляются по заявке заказчика.

Вся продукция имеет необходимые сертификаты и паспорта качества.
По желанию заказчика отгрузка продукции может осуществляться грузобагажом, контейнером, платформой по железной дороге.

Предлагаемый перечень продукции не является полным, возможно изготовление и комплектация оборудования по индивидуальным заказам.

Скачать прайс-лист

zavmash.ru
