Асимметричные и направленные шины

Восьмой фильм из серии информационных видео роликов от компании Topof.ru. О непрекращающихся вопросах о левых и правых шинах, об асимметричных и направленных рисунках протектора. Ниже представлена текстовая версия видео ролика.

Направленный рисунок протектора подразумевает вращение шин только в одном направлении. Как правило, стрелообразный рисунок протектора не меняется на разных участках беговой дорожки. Такие шины обеспечивают высокий уровень сцепления с мокрой дорожной поверхностью, устойчивое движение автомобиля и низкий уровень шума.

асимметричный рисунок протектора различается на внутренней и наружной части беговой дорожки, поэтому шины имеют улучшенные рабочие характеристики по сравнению с шиной с направленным рисунком протектора.

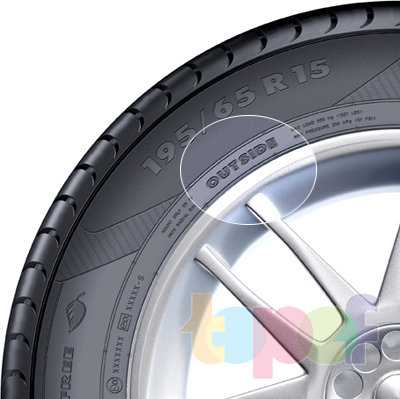

рис.1 Маркировка OUTSIDE асимметричных шин

Наружная часть беговой дорожки асимметричного рисунка протектора состоит из больших и более жестких блоков протектора, которые улучшают движение автомобиля на повороте. Блоки протектора на внутренней части беговой дорожки меньше по размеру; они разработаны таким образом, чтобы лучше отводить воду и, тем самым, улучшать сцепление с дорогой. Кроме того, в средней части протектора обычно расположено сплошное продольное ребро, увеличивающее курсовую устойчивость автомобиля.

Во всех случаях, шины имеют специальную маркировку на боковине и должны быть установлены согласно указанной информации.

И направленные и асимметричные шины – одинаковые и могут быть установлены на любое колесо. Называть такие шины «правыми» или «левыми» – некорректно, поскольку есть специальная общепринятая маркировка, которая либо указывает правильное вращения шины, либо определяет положение внутренней и наружной стороны шины.

рис.2 Маркировка INSIDE асимметричных шин

Очевидно, что шина с направленным рисунком протектора обеспечивает улучшенные рабочие характеристики, только если она правильно установлена и вращение происходит в правильном направлении. Шину необходимо устанавливать по стрелке (возможно стилизованной), размещенной на боковине шины, и, как правило, сопровождающейся надписью

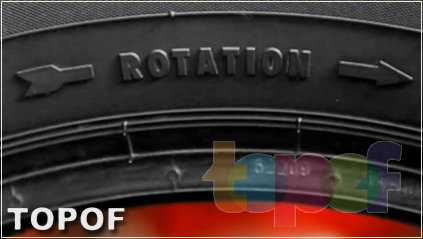

ROTATION (вращение) - см. рис.3.

асимметричные шины имеют маркировку OUTSIDE (наружная сторона шины) - см. рис.1 и INSIDE (внутренняя сторона шины) - см. рис.2. Они должны быть установлены на автомобиль таким образом, чтобы при подходе к автомобилю с любой стороны на боковине любой из шин всегда можно было увидеть надпись OUTSIDE.

Соответственно и монтаж асимметричных шин производится по принципу внутренней и наружной стороны. Монтаж шин с направленным рисунком протектора производится с учётом стрелки и надписи «ROTATION»-вращение.

рис.3 Маркировка ROTATION направленных шин

Довольно редко, но встречаются также шины, которые имеют одновременно направленный и асимметричный рисунок протектора, сочетающий обозначенные выше преимущества. Такие покрышки также должны быть установлены согласно общепринятой маркировке.

Если установить шину неправильно, она не будет представлять опасности, но и отличительные особенности рисунка протектора никак себя не проявят.

Если вы используете колесо с неправильно установленной шиной, это должно расцениваться исключительно как временная ситуация, а скорость движения вашего автомобиля должна быть не более 80 км/ч.

восстановлено из материалов 2007 года:

     При подготовке данного материала, мы сообщили в представительство Nokian Tyres в России о трудностях некоторых автовладельцев с установкой асимметричных шин. Специально для посетителей topof.ru компания любезно предоставила справку по установке "правых и левых" шин. Поэтому в первую очередь размещаем сообщение от Nokian Tyres, а наше сообщение оставляем как дополнение.

     Официально от Nokian Tyres: Монтаж асимметричных ненаправленных шин производится по принципу внутренней и внешней стороны. Соответствующую маркировку можно найти на самой шине. OUTSIDE - внешняя сторона шины, INSIDE - внутренняя сторона шины. Согласно этому обозначению внутренней стороной шина должна быть установлена к самому автомобилю, а внешней - от автомобиля.

     Так как шины являются ненаправленными, то не бывает «правых» и «левых» шин для автомобиля. Они все одинаковые и никакой разницы от их направления вращения нет.



      Как дополнение (новость от 19 марта 2009 года): В связи с большим количеством вопросов и затруднений по поводу "правых и левых" шин, особенно по поводу модели Nokian Hakka i3, отвечаем: правых и левых шин - нет. У покрышки есть внешняя и внутренняя сторона. Которые обозначаются как Outside (внешняя) и Inside (внутренняя). Найдите эти обозначения на своей шине.


     Ниже на картинке обозначено как правильно устанавливать асимметричные ненаправленные шины. Специально размещаем изображение, чтобы ни у кого не оставалось сомнений. Не забудьте поделиться этой информацией в шиномонтаже.




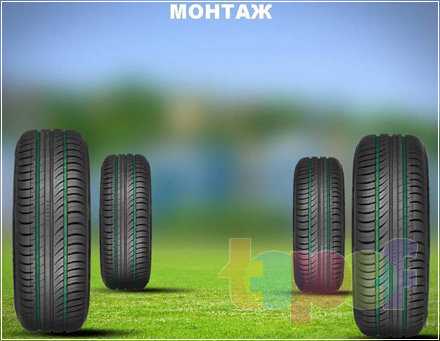

связанные статьи

просмотренные статьи

отзывы (22)

  • Topof

    17 Апреля 2017 09:52

    Регина! Nexen Classe Premiere 643α (cp643a) - это шина с симметричным, ненаправленным рисунком протектора. Соответственно ни надписей outside/inside, ни стрелочек указывающих на направление вращения быть не должно. Шина может устанавливаться на диск и на автомобиль в любом варианте. Не переживайте и не ищите стрелочек там, где их быть не должно. Удачи на дорогах!

  • Регина

    17 Апреля 2017 06:33

    Nexen CP643a Нет никаких надписей типа outside или inside.Но по краю протектора есть как бы сказать выемки напоминающие стрелочки. Так вот на шиномонтаже установили эти шины совершенно по-разному.Я имею ввиду о направлении этих ''стрелочек''. Не знаю как теперь быть?

  • Илья

    13 Апреля 2017 14:34

    Ваша стрелка может быть стилизацией и никак не соотносится с направленностью шин. Проще всего, если вы скажете, что за модель. В противном случае, приезжайте на более-менее внятный монтаж и специалисты вам установят правильно.

все отзывы

оставить отзыв

www.topof.ru

перевод Inside outside, определение направления

Современная шинная индустрия создает свои изделия все лучше и лучше. Универсальная продукция способна отлично чувствовать себя на сухом асфальте, отводить воду, обеспечивать сцепление с дорогой, а кроме того — предоставить акустический комфорт и снизить расход топлива.

Для современных машин предлагается множество комплектов с разнообразными протекторами и составами смеси. Такая универсальность имеет один недостаток. Рисунок протектора различается на половинах покрышки. Поэтому, на шинах встречаются отметки Rotation, Inside или Outside, говорящие о правильном направлении вращения.

В этой статье мы поговорим о маркировке направления вращения шин, типах резины, направленном и ненаправленном рисунке протектора, а также расскажем про все плюсы и минусы таких изделий.


Что такое rotation на шинах

Основным фактором, на который стоит обратить внимание — это протектор покрышки. Грамотно подобранный рисунок максимизирует пятно контакта с дорогой и поможет отвести воду и снежную кашу, предотвращая затирание. Колеса бывают как с направленным, так и с ненаправленным рисунком или ассиметричного строения. Отличаются они техническими характеристиками, стоимостью производства и рекомендованными условиями использования.

Универсальным считается комплект с симметричным ненаправленным протектором. К тому же технологический процесс производства таких покрышек гораздо проще, чем специальных автошин, что положительно сказывается на цене. К тому же установить шины с таким протектором легко, ведь перепутать посадочные места невозможно.

Однако этот рисунок не обеспечивает максимального контакта шины с дорогой в сложных погодных условиях. Данное решение является компромиссным. Лучше использовать универсальную резину в качестве запаски, которая легко станет на любое место, но не как повседневный вариант.

Направленные шины обладают собственным рисунком, который позволяет эффективнее отводить воду и противостоять аквапланированию. Характеристики по сравнению с шиной с ненаправленным рисунком, гораздо выше. Однако в случае неправильной установки их канавки протектора будут, наоборот, затягивать под себя капли. Поэтому важно грамотно устанавливать такие покрышки.

На таких колесах присутствует собственное обозначение в виде латинского слова Rotation. Направление движения определено соответствующей стрелкой. Недостатком таких покрышек является то, что колеса можно ставить без снятия с диска только на определенную сторону из-за того, что рисунок протектора различается. Если требуется поставить левое колесо на правую сторону, необходим демонтаж резины.

Что значит Outside на резине


Самыми дорогими и высокотехнологичными из устанавливаемых на автомобили комплектов, считаются асимметричные и направленные покрышки. Такие автошины способны предоставить максимальное пятно контакта шины с дорогой, высокий уровень сцепления, уверенную реакцию на повороты руля.

Такие характеристики обеспечиваются за счет разного рисунка на внутренней и внешней стороны шины, где одна часть имеет «дождевой», а вторая – «сухой» протектор. Наружные сегмент беговой дорожки обладает большей жесткостью и при быстрых поворотах гарантирует прекрасное сцепление с дорожной поверхностью и устойчивое движение автомобиля.

Внутренние сегменты, как правило, обладают меньшими блоками и имеют улучшенные рабочие характеристики во время дождя, позволяя эффективно отводить воду от протектора. Условно, можно разделить такие колеса на левые и правые, ведь у них различается внутренняя внешняя сторона шины и они не взаимозаменяемы.

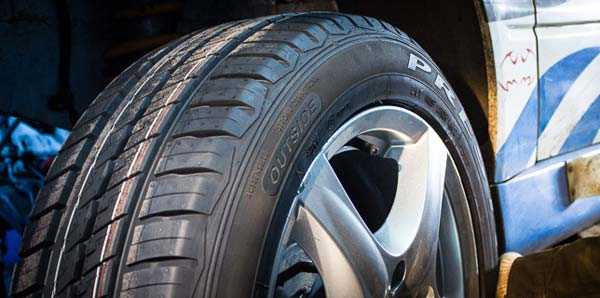

Маркировка оутсайд (outside) говорит нам о наружной части колеса. Такое обозначение помогает при установке автопокрышек собственными руками. Подобную надпись можно встретить на боковине колеса, рядом с указателями размерности.

Значение Inside на шинах


Иногда на покрышках бывает установлена надпись Инсайд (inside). Здесь все просто — это обозначение внутренней стороны покрышки с асимметричным рисунком. Подобные метки с облегчают монтаж асимметричных колес, ведь они должны быть установлены согласно жесткому регламенту. В противном случае комплект не обеспечит должного сцепления с дорогой.

Бывают колеса, которые имеют одновременно направленный и ассиметричный рисунок, заслужившие лучшие отзывы. Такие комплекты позволяют эффективно цепляться за асфальт и обеспечивать максимальный зацеп в ситуации, когда остальные покрышки уже сдаются. Единственным недостатком таких шин есть высокая стоимость. Цена покрышек одного и того же производителя будет на 10-15% выше. Помочь вычислить стоимость подходящего комплекта поможет специальный калькулятор.

Как узнать направление резины?

Узнать резину с направленным рисунком довольно просто. На боковине может быть стрелка и надпись Rotation, указывающая движение автомобиля вперед. Если же такая маркировка отсутствует, то перед нами ненаправленные протектор и направление шины не имеет значения.

Визуально тоже можно определить направление вращения покрышки. Для эффективного водоотведения от протектора, направляющие должны идти от центра диска к его краям. Если рисунок совпадает, значит, колеса правильно установлены. Если нет – то возможно данное направление вращения неверно и стоит заострить на этом внимание, сверив с отметками на стороне колеса.

Часто на комплектах присутствуют дополнительные обозначения, несущие полезную информацию. К примеру, можно увидеть отметки twi на шине это показатели, которые обозначают степень износы протектора. Последняя метка находится на минимально допустимой высоте 1,6 мм. Подобные отметки помогают понять, какие шины нуждаются в замене и следить за своей резиной.

Часто в вопросах встречается интерес, что означает M+S. Метки M+S в первую очередь ставят на всесезонную резину. Дословное обозначение – Mud+Snow, то есть возможность эффективно работать на грязи или снеге. Однако стоит помнить, что нет универсального решения и невозможно уместить лучшие в одном комплекте резины.

Всесезонка лучше всего работает при околонулевых температурах, так что по факту такие колеса являются демисезонными. При существенном колебании столбика термометра в любую сторону, характеристики шин значительно ухудшаются по сравнению с установленными сезонными комплектами. Поэтому желательно иметь летнюю и зимнюю резину.

Внутренняя и внешняя сторона шины

Отметки на внешней или внутренней стороне шины крайне важны для того, чтобы правильно ставить резину. Поэтому кратко подытожим изложенный выше материал:

  • наиболее универсальной является ненаправленная симметричная резина, которую можно ставит на любое место без снятия с диска, направленную – нет. Поэтому стоит иметь запасное колесо с таким протектором – это облегчит ситуацию по мере необходимости;
  • маркировка аутсайд, как и инсайд на автошинах (перевод: внешняя или внутренняя сторона), свидетельствует об асимметричном рисунке протектора. Надписи нанесены на боковинах изделия. Эти колеса имеют две различные части покрышки для сухого или мокрого асфальта;
  • ассиметричная резина обеспечивает более уверенное сцепление с дорогой, превосходное водоотведение, максимальное пятно контакта. Однако такие шины нельзя менять местами относительно левой или правой части автомобиля;
  • стоимость подобных комплектов на 10-15% выше, чем аналогичных автошин со стандартным рисунком;
  • при монтаже несимметричных комплектов или шин с направленным рисунком следует принимать во внимание рисунок протектора и направление движения колеса. Подробно обо всех хитростях шиномонтажа можно узнать из профессиональных видео роликов.

daciaclubmd.ru

Обозначения на шинах (Розкриваємо міфи і помилки) — DRIVE2

Все производители автомобильных шин маркируют свою продукцию согласно общим требованиям, поэтому все основные характеристики можно определить, прочитав обозначения, нанесенные на боковине покрышки.

Типоразмер шины — это основная характеристика покрышки, наносится на боковой части в утвержденном формате и показывает ее назначение, форм-фактор и тип конструкции. Пример маркировки типоразмера:

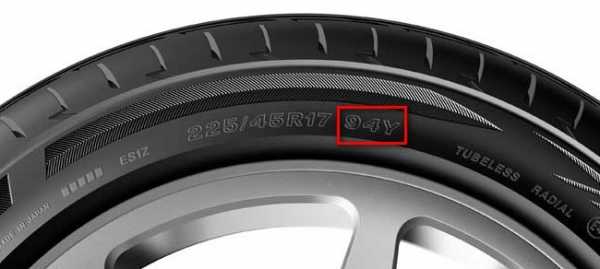

P170/65R14 85H

Тип шины [P]– (Service Type) необязательное обозначение (обязательно по DOT для Северной Америки), показывает назначение шины. Возможные значения: P — (Passenger car designation) легковой автомобиль, LT — (Light Truck) лёгкий грузовик, ST — (Special Trailer) прицеп, T — (Temporary) временная, используется только для запасных шин.

Ширина шины [170] – (section width) ширина профиля покрышки в миллиметрах от одной боковины до другой.

Отношение ширины профиля к высоте [65] – (aspect ratio) процентное отношение ширины профиля покрышки к ее ширине, в данном примере 65 обозначает, что «ширина шины» / «высота шины» = 65%. Если данное обозначение отсутствует, то оно считается равным 82%.

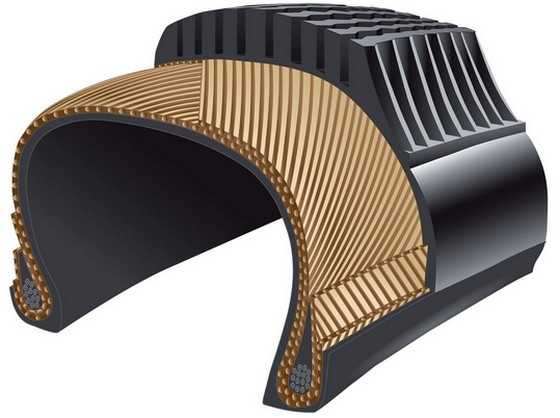

Конструкция шины [R] – (Internal Construction) обозначение, отображающее особенности построения корда покрышки. Возможные значения: R – (Radial) каркас шины радиального типа (распространенная ошибка, когда букву R принимают за обозначение радиуса). В шинах радиального типа корд каркаса покрышки натянут от борта к борту и прорезиненные нити не перехлестываются, а лежат параллельно друг другу по всей окружности покрышки и тем самым образуют слой каркаса. D — (Diagonal) диагональный тип каркаса. Особенность построения диагональных шин заключается в том, что нити корда расположены под углом к радиусу колеса. В одном слое нити идут в одном направлении, в другом слое — противоположном. В результате нити соседних слоёв перекрещиваются. B — (Bias belt) диагонально-опоясанная шина. Каркас покрышки такой конструкции аналогичен диагональным шинам, но в такой покрышке еще присутствует брекер, как у радиальных шин. Если данное обозначение отсутствует, то это означает, что шина имеет диагональный тип каркаса.

Диаметр шины [14] – (rim diameter) посадочный диаметр покрышки или монтажный диаметр шины. Расстояние в дюймах от одного внутреннего края шины к другому, так же равняется диаметру обода диска.

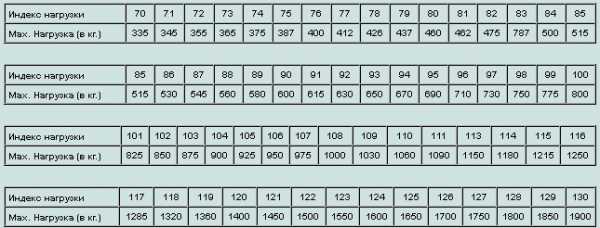

Индекс грузоподъемности [85] — (load index) показывает максимально допустимую нагрузку на одну шину при оптимальном давлении в шинах, при максимально допустимой скорости. В дополнение к этому на покрышке может указываться нагрузка — Max load (в кг). Таблица перевода индекса грузоподъемности в килограммы.

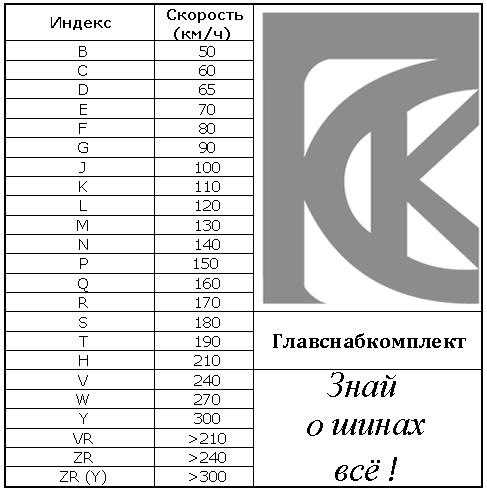

Индекс скорости [H] — (speed symbol) показывает максимально допустимую скорость движения авто на таких шинах при полной нагрузке. Эксплуатация покрышек на предельно допустимых скоростях и нагрузке значительно снижает их ресурс. Не рекомендуется использовать шины на 100% возможной нагрузки и 100% допустимой скорости – это может привести к их разрушению. Таблица перевода индекса скорости в числовые значения.

Дополнительные обозначения автошин

Условия эксплуатации шины

Обозначение зимних шин
Winter — зимние шины.

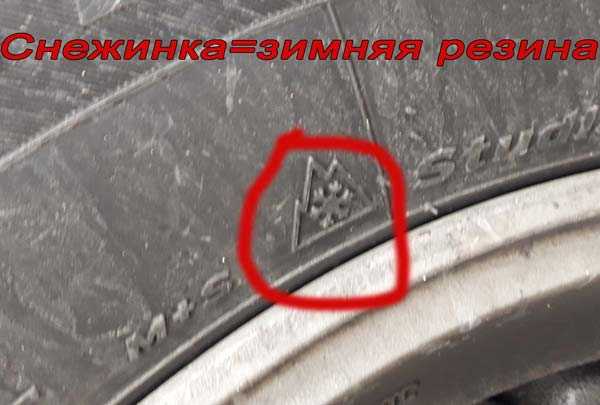

Пиктограмма в виде снежинки – маркируются шины для эксплуатации в суровых зимних условиях.

Aqua, Rain, Water, Aquatred, Aquacontact, и т. д. (или пиктограмма зонтик)— указывает на то, что шины эффективны на мокрой дороге.

AS, All Season или A.G.T. (All Grip Traction) – обозначение всесезонных шин

AW или Any weather – всепогодная

Обозначение зимних шин
M+S (Mud+Snow) или M&S
– грязь и снег, зимние или всесезонные шины специально спроектированы для улучшения управляемости автомобиля при движении по грязи или снегу.

Если на боковине шины отсутствуют вышеописанные обозначения, то эта покрышка предназначена для использования только в летних условиях.

All-Terrain – обозначение для вездеходных покрышек с универсальными свойствами, предназначенными для внедорожников.

Max pressure — Максимально допустимое давление, измеряется в кПа.

Max Load – Максимально допустимая нагрузка на шину, измеряется в кг (или английских фунтах).

ROTATION с направляющей стрелкой – наносится на шины с направленным рисунком протектора, указывает направление вращения шины.

DOT — соответствие стандартам США. Департамент транспорта США, требует от производителей шин проводить оценку качества шин [Классификация шин по качеству], за исключением зимних шин.

E в окружности – маркируются покрышки соответствующие требованиям ECE (Economic Commission for Europe).
Reinforced (или буквы RF в конце типоразмера) — указывают, что покрышка усиленная, используется для автомобилей с повышенной грузоподъемностью, и имеет 6 слоёв. Буква C в типоразмере, обозначает грузовую покрышку, имеющую 8 слоёв.

XL (Extra Load) — усиленная шина.

Radial — шина радиальной конструкции. Одно и то же, что и литера R в типоразмере.

Steel (steel belted) — значит в конструкции шины, присутствует металлический корд.

Outside, Side Facing Out — внешняя сторона шины с ассиметричным рисунком протектора. При монтаже надпись Outside должна находиться с наружной стороны машины.

Inside, Side Facing Inwards – внутренняя сторона шины с ассиметричным рисунком протектора. При монтаже надпись Inside должна находиться с внутренней стороны машины.

Plies — особенности конструкции шины — Tread area: — состав слоя протектора; Sidewall: — состав слоя боковины.

Tubeless или TL – маркировка бескамерных шин. Отсутствие данной маркировки указывает, что использование этой шины возможно только с камерой.

Tube Type, ТТ или MIT SCHLAUCH – шина должна эксплуатироваться только с камерой.

Параметры отражающие качество шин, согласно американской системе классификации качества автомобильных покрышек UTOG:
Traction А, В или С
– коэффициент сцепления с дорожным покрытием или способность шины к торможению.
Принимает значения А, В, С. Коэффициент А означает наибольшую величину сцепления в своем классе.
Temperature А, В или С — показатель, характеризующий термостойкость шины. Возможные значения А, В и С. Показатель А является лучшим
Treadwear 200 — коэффициент износостойкости, определяется по отношению к базовой шине (у нее он равен 100) конкретного производителя. Получается в результате проведения стандартных тестов в США.

TWI (tread wear index) или TWID — указывает место расположения индикаторов износа проектора, выступов на дне канавок протектора. Когда протектор стирается до уровня этих индикаторов, то эксплуатация шины считается небезопасной и ее пора заменить.

Дата изготовления шины (четыре цифры, заключены в овал или прямоугольник с закруглёнными углами) — первые две цифры обозначают порядковый номер недели в году, следующие две год изготовления.

DA (штамп) – указываются незначительные производственные дефекты, не препятствующие нормальной эксплуатации.

На шине также указываются:
• Товарный знак, наименование изготовителя
• Торговая марка (модель шины).
• Made in … — название страны производителя покрышки.

FB — (Flat Base) – маркировка шин без защиты обода диска.

FR — (Flange pRotector) — маркировка шин с защитой обода диска.

Green X, Reduces CO2 — обозначения шин с низким сопротивлением качению, указывают на экономию топлива благодаря использованию таких шин.

RunFlat, RunOnFlat, HP, SSR, SST – обозначения указывающие, что это шины аварийного хода, предоставляют возможность продолжать движение даже при спускании колеса.

RPB (Rim Protection Bar) или MFS — (Maximum Flange Sheild) — защита обода диска от повреждений об бордюры и тротуары.
Все права соблюдены! Взято, а не придумано от СЮДА

Ну и Шинный калькулятор

www.drive2.ru

О правильности монтажа асимметричных ненаправленных шин

В последнее время у автомобилистов все чаще возникает вопрос о «правильности» монтажа «левых» и «правых» шин. Дело в том, что при правильном монтаже шин на автомобиль, может показаться, что шины установлены наоборот, несимметрично. Не стоит пугаться — это нормально. Так и должно быть.

Асимметричные ненаправленные шины не имеют направления вращения, т.е. могут монтироваться на любое колесо автомобиля.

Самое главное…

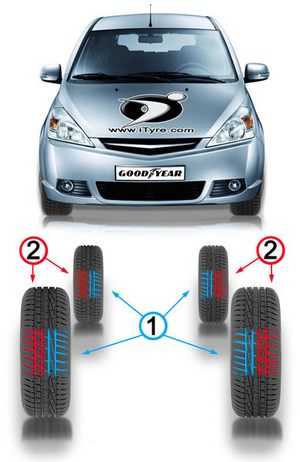

Самое главное — чтобы на всех шинах (после их установки) на Вас «смотрели» надписи «Outside«.

Варианты обозначений могут быть разными:

сторона может быть обозначена следующими надписями:

1. Внутренняя сторона:

Inside

Side Facing Inwards

Mount This Side Inside

Cote Intérieur и т.д.

2. Внешняя сторона , в свою очередь, будет обозначена так:

Outside

Side Facing Outwards

Mount This Side Outside

Cote Extérieur и т. д.







Пример маркировки внешней стороны ненаправленной асимметричной шины:

Почему, собственно…

Задача, которую ставили перед собой конструкторы таких шин — чтобы два колеса на оси «работали», как ОДНО ЦЕЛОЕ.

Асимметричные ненаправленные шины разрабатывались для оптимизации весьма противоречивых требований, предъявляемых к шинам. Они должны прилегать всей плоскостью к сухой дороге и, одновременно, — эффективно отводить воду из зоны контакта.

Наружная часть специально делается жесткой для оптимизации эксплуатационных свойств шины в скоростном повороте, когда качественный контакт помогает минимизировать износ протектора.

Внутренняя сторона шины обеспечивает стабильность усилия на старте и в торможении, а также эффективное выведение воды из под колеса.



Ротация

В ходе эксплуатации, также рекомендуется переставлять ассиметричные шины с передней на заднюю ось (и наоборот) через каждые 5000-7000 км. Такая перестановка осуществляется для того, чтобы полностью избежать опасности появления неравномерного износа протектора. При этом следует помнить о том, что:
— Если у шины есть заданное направление вращения (обозначается стрелками на боковине и словом «Rotation»), тогда шины следует переставлять с передней на заднюю ось по одной и той же стороне автомобиля (передняя правая шина устанавливается сзади справа, передняя левая – сзади слева).
— Если у шины направление движения не задано, тогда их можно переставлять крест-накрест, т.е. переднюю правую шину поставить сзади слева, переднюю левую – сзади справа и так далее.

 Примеры асимметричных ненаправленных шин

Бренд Лето Зима
Bridgestone Potenza RE 001 Adrenalin Blizzak LM-30
Potenza RE760 Sport Blizzak LM-35
Turanza Serenity
Turanza ER300
Continental ContiEcoContact 3 ContiVikingContact 5
ContiPremiumContact 2 ContiCrossContact Viking
ContiSportContact 3 ContiWinterContact TS 810
Conti4x4SportContact Conti4x4WinterContact
ContiCrossContact UHP ContiWinterContact TS 830 P
Cooper Zeon CS6 Discoverer M+S Sport
Zeon XTC
Zeon XSTa
Dunlop SP Sport 01 SP Winter Response
SP Sport 3000
SP Sport FastResponse
SP Sport Maxx GT
SP Sport Maxx TT
Goodyear Eagle F1 Asymmetric Ultra Grip Performance
Excellence
EfficientGrip
Hankook Ventus Prime K 105 Ice Bear W 300
Ventus S1 evo K 107 Ice Bear W 300A
Kumho Ecsta X3 KL17 I`ZEN XW KW15
Ecsta X3 KL17 I`ZEN XW KW17
Ecsta Kh21 I`ZEN XW KC15
Ecsta ASX KU21
Michelin Energy Saver Pilot Alpin PA3
Primacy HP
Pilot Exalto PE2
Pilot Sport PS2
Latitude Cross
Latitude Diamaris
Latitude Sport
Nokian Hakka i3 WR G2
Hakka H WR G2 SUV
Hakka V
Hakka Z
Z G2
Hakka C Van
NRVi SUV
Hakka Z SUV
Hakka SUV
Pirelli PZero Nero Winter 190 SottoZero
PZero Rosso Winter 210 SottoZero
P Zero Winter 240 SottoZero II
Cinturato P7 Winter 270 SottoZero II
P7
Toyo Proxes CF1 Snowprox S942
Proxes CF1 SUV Snowprox S952
Proxes R33 Open Country W/T
Yokohama AVID TRZ S316 W.Drive V902
Parada Spec-2 PA01
C.Drive AC01

Источник: www.ityre.com

www.anytyres.ru

Маркировка шин. Расшифровка (индикатор износа протектора, цветные метки, и т. д.) Часть 2. Rotation шины


Маркировка шин. Расшифровка (индикатор износа, цветные метки, и т. д.) Часть 2

В предыдущей части этой статье мы начали рассматривать маркировку шин легковых автомобилей и ее расшифровку. Здесь хочу продолжить рассказывать об обозначениях, применяемых при маркировке резиновых покрышек.

Индикатор износа шин

Не секрет что в процессе эксплуатации протектор шин изнашивается и стирается. Степень износа покрышки бывает разной и что бы вовремя узнать о необходимости покупки новой резины, на шине предусмотрены индикаторы износа.

Существует несколько видов индикации износа протектора колеса.

Индикатор износа протектора шины

  • Числовые — в виде чисел на поверхности, нанесенных с разной глубиной
  • Ребра на протекторе — когда протектор стирается до ребер, это и есть минимально допустимая остаточная глубина протектора.
  • Значения в % — в основном применяется на зимних шинах. Означает то же, что и числовые

На боку шины, напротив индикаторов износа, изображен треугольник или буквы TWI (Tread Wear Indication). Они указывают место, где расположены индикаторы износа протектора.

Внимание! Существует максимально допустимый износ шин! Для стран Европы и России это износ, при котором минимальная глубина протектора колеса составляет 1,6 мм. Считается что с такой глубиной протектора шина все еще способна сопротивляться аквапланированию.

Важно! Если протектор на одном колесе стирается сильнее чем на других, или заметен неравномерный износ шин, это говорит о том, что необходима регулировка развал-схождения колес автомобиля.

Цветные метки для маркировки шины

Возможно вы замечали что на некоторых новых шинах присутствуют цветные метки, 2 цветные точки, красная и желтая. Сделано это для лучшей балансировки колеса при шиномонтаже.

Цветные метки для маркировки шины

Желтая точка означает самое легкое место на покрышке. При шиномонтаже эту метку совмещают с отверстием в диске для ниппеля.

Красная точка это самая тяжелая часть. Или часть с большей неоднородностью материала.

Цветные полосы на протекторе шины

Цветные полосы на протекторе в основном используются для облегчения сортировки на складах и в логистических целях. Никакой иной информации они не несут.

Максимальная нагрузка и давление

Крайне важно соблюдать рекомендованные значения нагрузки  и давления воздуха в шине. Поэтому каждый производитель указывает эти данные сбоку на покрышке.

Маркировка максимальной нагрузки и давления в шинах

Эти данные указывают допустимую нагрузку на 1 колесо (!). Эти данные так же указаны в индексе нагрузки.

Встречаются и такие маркировки:

  • Reinforсed — означает усиленные шины, то есть с индекс нагрузки повышен.
  • XL или Extra load — означает повышенный индекс нагрузки на 4 единицы.

Направление вращения шины. Ассиметричные шины

Не все шины одинаковы. Существуют шины, для которых имеет значение направление вращения колеса, и то, какой стороной колесо смотрит наружу, а какой во внутрь. Такие шины называются направленными, или с ассиметричным рисунком протектора.

На правильное направление вращения колеса указывает стрелка и слово Rotation.

Также встречаются надписи типа outside. Что означает необходимость установки покрышки этой стороной наружу.

Как определить сторону шины

Подобные меры обусловлены несимметричным или направленным рисунком протектора, который предназначен для эффективного сцепления с поверхностью. Если рисунок направленный, это означает, что он обеспечивает необходимые характеристики шины только при вращении в нужном направлении.

Симметричный и асимметричный виды протектора

Наклейки на новых шинах

Наверное вы все замечали цветные наклейки на новых шинах, но далеко не все из вас знают что они означают. давайте рассмотрим подробнее.

Наклейки на новых шинах

RRC (Rolling Resistance Coeficient) — Коэффициент сопротивления качению.

RRC — Коэффициент сопротивления качению

Указывается буквенным индексом от A до G. Лучшим показателем считается индекс А. Остальные увеличивают расход топлива на эталонном авто в соответствии с таблицей. лонное авто, которое расходует 6.6 л. бензина на 100 км пути.

Уровень шума снаружи автомобиля

carwheelblog.ru

Дополнительные обозначения на шинах

Дополнительные обозначения на шинах

Дополнительные обозначения, применяемые производителями шин All Season — всесезонная шина, предназначенная для круглогодичного использования.
С (Cargo) — обозначение шин повышенной слойности (6, 8, 10 PR) для легких грузовиков и микроавтобусов. Буква С ставится после обозначения посадочного диаметра шины.
НР (High performance) или UHP (Ultra High performance) - шины высокого (элитного) класса, обладающие повышенной прочностью и износостойкостью, относящиеся к разряду «высшего эксплуатационного качества»
Left (левые) или Right (правые) — означает, что шины этой модели бывают левые и правые. При их установке нужно строго соблюдать правило установки шины на автомобиль, левые только слева, а правые, соответственно, только справа.
LT (LIGHT TRUCK) — шины для лёгких грузовиков, фургонов и микроавтобусов.
LTP (LIGHT TRUCK PERSONAL) — шины для легких грузовиков персонального пользования.
MADE IN … — страна изготовления.

M&S (Mud + Snow — грязь плюс снег). Это означает, что данные шины специально сконструированы как зимние или всесезонные.
MAX PRESSURE — максимально допустимое давление в шине, в кПа.

MAX  LOAD — максимальная нагрузка в килограммах и фунтах.
Outside и Inside (или Side Facing Out и Side Facing Inwards) — ассиметричные шины, при установке которых нужно строго соблюдать правило установки шины на диск. Надпись Outside (наружная сторона) должна быть с наружной стороны автомобиля, а Inside (внутренняя сторона) — с внутренней.
P (PASSENGER) — шины только для легковых автомобилей.
RADIAL и буква R (в указании размера) — означают радиальную конструкцию шины. Подавляющее количество всех современных шин – радиального типа. Многие автолюбители ошибочно думают, что R означает радиус шины.
Rotation — направленная шина, направление вращения которой указано дополнительной стрелкой на боковине шины.
Run On Flat (Ран флэт) — более известны как безпрокольные шины, технология изготовления безопасных после прокола автомобильных шин обладающих усиленными боковинами.
RAIN, WATER, AQUA (или пиктограмма «зонтик») — означает, что эти шины специально спроектированы для дождливой погоды и имеют высокую степень защиты от эффекта аквапланирования.
REINFORCED (усиленная шина.) — Для микроавтобусов и легких грузовиков выпускаются специальные, многослойные усиленные шины с высокими индексами нагрузки. Прочность (несущая способность) каркаса оценивается так называемой нормой слойности – PR (Ply Rating).
Safety warning — требования техники безопасности при монтаже шины на обод и при эксплуатации шины.

Side Facing In, Side Facing Out — маркировка шин с асимметричным рисунком протектора. При монтаже таких шин и установке колёс в сборе с шиной на автомобиль сторона шины с надписью Side Facing In должна быть обращена внутрь (к автомобилю), а сторона с надписью Side Facing out  наружу.
STUDLESS — обозначение нешипуемых зимних шин.
T (TEMPORARY) — шины для компактного запасного колеса («докатки»).

Tubeless — бескамерная шина. Если этой надписи нет, то шина может использоваться только с камерой.
Traction — показатель, оценивающий сцепные свойства шины. Он имеет градации А, В и С. Шины с показателем А отличаются максимальным сцеплением, с показателем С - наименьшим допустимым сцеплением.

Temperature — температурный показатель, который отражает способность шины противостоять температурным нагрузкам, которые возникают при движении на большой скорости.

Treadwear — относительная износостойкость рисунка протектора. Отвечает специальным американским стандартам качества для автомобильных шин (Uniform Tire Quality Grading) Чем выше этот показатель, тем лучше износостойкость и скоростная устойчивость автомобиля, тем выше стабильность геометрии шины при повышенных скоростных режимах движения.

Tube Type — шина должна эксплуатироваться с камерой.
TWI (Tread Wear Indicator) — индикатор износа протектора шины, выглядит в виде небольших выступов, расположенных на дне основных канавок протектора между шашками и показывает предельно допустимую степень износа. Высота этих выступов 1,6 мм от дна канавки. По ним легко определить остаточную высоту протектора.
XL (Extra Load) — шины с увеличенным индексом нагрузки.

Двойной индекс несущей способности  обозначает нагрузку на одиночную и сдвоенные шины.

AD - шина ошипована алюминиевым шипом.

SD - шина ошипована шипом с твердосплавным сердечником.

DD - шина ошипована шипом с прямоугольным сердечником с алмазной гранью.

OD - шина ошипована шипом с овальным сердечником.

MD - шина ошипована пластиковым шипом с твердосплавным сердечником.

Возврат к списку

shinasibir.ru

Что означают надписи на шинах?

Все надписи на разных покрышках, как правило, однотипны (за исключением обозначения покрышек в США), и их расшифровка достаточно легка и, чтобы прочитать надписи на шинах, нам не понадобится уйма информации и инструкций, а разные производители шин придерживаются чаще всего одного стандарта (по крайней мере, Ваш преданный слуга ни разу не встречал какой-либо покрышки, которая была бы обозначена как-то странно и нестандартно) из двух основных: европейского и американского.

Для начала общая схема шины и надписи на её боковине, а ниже - полная расшифровка этих надписей.

Итак, давайте начнём от простого к более объёмному:

Марка шины

Марка - это, собственно, бренд, компания, которая изготовила шину. Как правило, марка на шине обозначается самыми большими выделяющимися буквами, и Вы это слово как минимум уже не раз слышали: Bridgestone, Pirelli, Michelin, Nokian, Yokohama, Gislaved, Кама, Белшина - вот лишь очень ограниченный список наиболее покупаемых марок покрышек.

Модель и логотип шины

Модель шины - тоже текстовое имя собственное большими буквами - как правило, размер букв такой же, как и у надписи марки шины, либо в редких случаях немного мельче. Производители шин часто создают целую серию шин с аналогичными технологиями и свойствами и эксплуатационными характеристиками и называют эту серию одной моделью. Беря в пример надписи из иллюстраций выше, Bridgestone использует название модели "Potenza" на многих своих шинах, обращаясь к водителям, которые предпочитают высокопроизводительные спортивные шины, в противовес моделям "Turanza" на многих других покрышках, предназначенных для менее агрессивной езды.

Логотип шины, как правило, относится ко всему бренду и потому указывается рядом с маркой шины, но бывает, что и возле надписи модели, как в примере с той же "Потензой" - Вы можете увидеть на картинке выше.

Кроме того, рядом с моделью - чаще справа от неё - может наличествовать название серии, которая может обозначать небольшой ряд модификаций покрышки с определёнными эксплуатационными показателями. Это довольно специфическая идентификация общих характеристик этой шины, чаще всего независимо от её размера. К примеру, покрышки модели Potenza сильно различаются по производительности, но серия схожих по характеристикам шин этой модели практически идентичны. А идентичность эта может быть по следующим параметрам:

  • Технология изготовления
  • Рисунок протектора
  • Общий дизайн
  • Эксплуатационные свойства

Размеры шины

На самом деле, надписей с теми или иными размерами в тех или иных измерениях на шине довольно много, но главные из них и, пожалуй, самые важные надписи на покрышке вообще после марки и модели - это её типоразмер, от которого зависит, получится ли её вообще одеть на диск Вашего автомобиля или нет. Обычно типоразмер имеет вид "XXX/YY RZZ", где XXX - это какое-либо число ширины покрышки (именно трёхзначное число чаще всего на легковых авто, в примере - 225), YY - какая-либо цифра высоты покрышки от обода до протектора (двузначное число на легковых автомобилях, в примере - 45), R - обозначение типа корда шины, и ZZ - диаметр покрышки (в примере - 17). Теперь подробнее о каждом размере:

  • Ширина покрышки - указывается в миллиметрах. Это самое важное число при расчёте пятна контакта шины.
  • Профиль (высота) покрышки - указывается уже в процентах от ширины покрышки. Это высота от самой близкой к центру круга шины точки обода до начала протектора. Так как она измеряется в процентах от ширины покрышки, то при одинаковой величине профиля, но разной ширине двух шин высота (в её абсолютной величине) той шины будет больше, которая шире.
  • Надпись "R" - означает, что шина радиальная (а не радиус шины, как полагают многие). Почти у любой автомобильной шины есть корд (но его нет на покрышках велосипедов, некоторых мотоциклов и другого лёгкого транспорта) - это такая тонкая переплетённая между собой проволока, которая расположена внутри покрышки в области её протектора. А вот в боковинах шин чаще всего корд состоит из капроновых нитей, также переплетённых между собой. Собственно, надпись на боковине шины "R" говорит нам, что корд переплетён радиально - то есть "ёлочкой" - нити проволоки проходят по-диагонали относительно направления шины (рисунок ниже). Есть ещё диагональные шины, но они такая редкость и пережиток прошлого, что Вы вряд ли встретите их сегодня, если Вы не счастливый обладатель ретроавтомобиля или гоночного болида.
  • Диаметр покрышки - именно диаметр, а не радиус, как полагают многие - это расстояние от самых удалённых (противоположных) точек окружности обода шины (см. рисунок выше со стрелками). И здесь нас ожидает ассорти из единиц измерения: если ширина измеряется в миллиметрах, профиль - в процентах, тип шины - обозначается индексом, то диаметр и вовсе измеряется в дюймах - как всё непросто, не правда ли?!

Индексы скорости и нагрузки

Чаще всего рядом с типоразмером шины расположена надпись индекса скорости и нагрузки, и в подавляющем большинстве случаев оба этих индекса расположены рядом друг с другом: сначала индекс нагрузки в виде двузначного числа, затем индекс скорости в виде одной заглавной буквы латинского алфавита. Так, в примере выше 94 означает максимальную нагрузку на одну покрышку не более 670 кг и, а буква Y - максимальную скорость не более 300 километров в час.

Почти невозможно найти дорогу общего пользования в России, где Вы сможете легально, не нарушая ПДД, ездить быстрее, чем номинальная максимальная скорость, указанная практически для любой шины. Тем не менее, индекс скорости (как и индекс нагрузки) является очень важным фактором безопасности при покупке шин. В таблицах ниже приведены расшифровки индексов скорости и нагрузки.

Расшифровка индекса нагрузки на шину
Индекс нагрузки Максимальная нагрузка, кг   Индекс нагрузки Максимальная нагрузка, кг
71 345 91 615
72 355 92 630
73 365 93 650
74 375 94 670
75 387 95 690
76 400 96 710
77 412 97 730
78 425 98 750
79 437 99 775
80 450 100 800
81 462 101 825
82 475 102 850
83 487 103 875
84 500 104 900
85 515 105 925
86 530 106 950
87 545 107 975
88 560 108 1000
89 580 109 1030
90 600 110 1060
Расшифровка индекса скорости
Индекс скорости Максимально допустимая скорость, км/ч Предназначение для автомобилей или тип шин
L 120 Редкие внедорожники и лёгкие грузовики и запаска
M 130 Редкие внедорожники и лёгкие грузовики и запаска
N 140 Редкие внедорожники и лёгкие грузовики и запаска
P 150 Редкие внедорожники и лёгкие грузовики и запаска
Q 160 Шипованные и нешипованные зимние шины
R 170 Лёгкие грузовики
S 180 Семейные или большие автомобили, минивэны, неспортивные кроссоверы
T 190 Большинство легковых автомобилей любых классов
U 200 Большинство легковых автомобилей любых классов
H 210 Большинство легковых автомобилей любых классов
V 240 Спортивные седаны и купе
W 270 Экзотические спортивные машины
Y 300 Экзотические спортивные машины

А теперь один нюанс: всё, что мы выше описывали по типоразмеру шин, относится к европейскому стандарту. Потому следует отдельно описать американский стандарт обозначения шин, а их целых два:

  • Первый - достаточно простой: всё, что Вы читали выше, но перед обозначением добавляется одна из букв: "P" или "LT", что означает легковой автомобиль и лёгкий грузовик соответственно. Например, такое обозначение: P 225/45 R17. И всё это, конечно же, в любимых американцами дюймах.
  • Второй - немного сложнее: сначала идёт внешний диаметр покрышки, затем ширина и далее тип корда и внутренний диаметр. Например: 34×12.5 R18.
    А ещё есть отдельное обозначение грузовых шин, которое Вы можете встретить на американских фурах (Фрейтлайнерах и других), к примеру: 10.00 R20, что означает высоту профиля покрышки и её диаметр - также в дюймах.

Другие обозначения

  • "Tubeless" или "Tube Type" - означает, что шина предназначена для использования без камеры - бескамерная шина, или с камерой, соответственно.
  • "Rotation" (+ нарисованная стрелка) - обозначает, что шина направленная, а стрелка указывает, соответственно, направление. Т.е. при монтировании шины на диск и/или установке колеса на машину, необходимо учитывать, чтобы стрелка была направлена в сторону вращения колеса при движении авто вперёд.
  • "Outside" или "Inside" - означает, что шина ассиметричная - т.е. одна из её сторон всегда должна быть снаружи. Это необходимо учитывать только при монтировании такой покрышки на диск.
  • "Made in ..." - указывает страну производства шины.
  • M&S - означает, что шина предназначена для использования поздней осенью или ранней весной в межсезонье. Нередко такую надпись ставят на зимние и всесезонные шины.
  • Надпись "Reinforced" означает, что шина усилена против ударов о края ям и разного рода других неровностей дороги.
  • "Max Load" и число указывают на максимальную нагрузку на шину (наряду с индексом нагрузки).
  • "Max Pressure" - указывают максимально допустимое давление в покрышке. Не следует путать его с рекомендуемым давлением производителя Вашего автомобиля - как правило, максимальное давление значительно выше рекомендуемого, например: в Kia Rio рекомендуемое давление составляет 2,1 атмосферы, а максимальное давление стоковых покрышек - 5 атмосфер.
  • "Rain", "Aqua" или пиктограмма с изображением зонта под каплями дождя - означает, что шина адаптирована для использования в мокрую погоду и препятствует аквапланированию.
  • Помимо обозначения "R" в типоразмере шины на её боковине также может быть прямое указание того, что она радиальная, соответствующей надписью "Radial".
  • "Treadwear" (+ числовое значение) - класс износостойкости протектора - чем выше число, тем лучше.
  • "Traction" (+ плюс буквенное значение) - класс тягового усилия шины - это способность шины остановиться на мокром асфальте, измеренная в контролируемых условиях на асфальтовых и бетонных поверхностях. Тяговые классы от высшего к низшему: "AA", "A", "B" и "C". Шина класса "AA" может иметь относительно более высокую производительность тяги, чем шина, градуированная классом ниже. Тем не менее, такие классы не принимают во внимание усилия шины в поворотах.
  • Temperature (+ буквенное значение) - класс стойкости к температуре окружающей среды - представляет собой характеристику сопротивления шины при нагреве и её способность рассеивать тепло в ходе контролируемых условий лабораторных испытаний. Значения могут быть следующими: "A", "B" и "C". Сорт "C" соответствует минимально требуемой производительности по принятым стандартам безопасности. Т.е. температурный класс обозначает стойкость шины именно к высоким температурам, а не сохранение её пластичности при низких температурах.
  • Помимо перечисленного, на боковине покрышки могут быть самые разные надписи, в зависимости от желания производителя шины.
