Регулировка тепловых зазоров клапанов Cummins ISF2.8

О необходимости регулировки зазоров в приводе клапанов свидетельствует отчетливый громкий стук, слышный при работе двигателя на холостом ходу с места водителя при закрытом капоте. Увеличенные зазоры не приводят к аварийным поломкам двигателя, но вызывают усиленный износ деталей клапанного механизма.

Помимо этого при увеличенных зазорах впускных клапанов ухудшается наполнение цилиндров горючей смесью и, как следствие, снижается мощность двигателя. При полном отсутствии зазоров у выпускных клапанов, помимо неровной работы и снижения мощности двигателя из-за уменьшения компрессии в цилиндрах, возможно обгорание тарелок этих клапанов и их седел из-за перегрева, так как не садящийся плотно в седло клапан плохо охлаждается.

рис. 1

Зазор нужно измерять на холодном двигателе, при температуре +20˚ C, между толкателем и наконечником регулировочного болта при полностью закрытых клапанах. Номинальный зазор для впускных клапанов 0,25 мм, для выпускных клапанов 0,51 мм.

Двуплечий толкатель одновременно воздействует на два впускных или выпускных клапана.

Подготавливаем автомобиль для выполнения работы.

Снимаем крышку головки блока цилиндров.

Устанавливаем поршень первого цилиндра в ВМТ такта сжатия (статья – Установка ВМТ первого цилиндра Cummins ISF2.8). В этом положении все четыре клапана первого цилиндра будут закрыты и зазоры между упорами толкателей и наконечниками регулировочных болтов будут максимальными.

Отчет цилиндров ведется от шкива коленчатого вала.

Для установки поршня 1-го цилиндра в положение ВМТ такта сжатия требуется снять задающий диск датчика фазы, установленный на заднем конце распределительного вала (для получения доступа к пазу на заднем торце распределительного вала), а это невозможно сделать на установленном на автомобиль двигателе. С точностью, достаточной для регулировки зазоров в клапанном механизме, распределительный вал можно установить в требуемое положение, контролируя его визуально. Распределительный вал нужно повернуть так, чтобы ролики коромысел привода всех четырех клапанов цилиндра, регулировка которого проводится, опирались на затылочные части кулачков распределительного вала, а коромысла можно было бы переместить покачиванием в пределах зазора.

рис. 2

Ослабляем затяжку контргайки регулировочного болта одного из коромысел, удерживая болт от проворачивания вторым ключом. Вставляем щуп в зазор между упором толкателя и наконечником регулировочного болта.

Удерживая от проворачивания контргайку, вращаем регулировочный болт по часовой стрелке до того момента, когда щуп в зазоре можно перемещать с легким усилием.

Удерживая от проворачивания регулировочный болт, затяните контргайку и проверьте зазор. При необходимости повторите регулировку.

Аналогично отрегулируйте зазор для второй пары клапанов.

Проверните коленчатый вал ровно на пол-оборота. При таком положении коленчатого вала все четыре клапана 3-го цилиндра полностью закрыты и их коромысла освобождены.

Отрегулируйте зазоры между упорами толкателей и наконечниками регулировочных болтов 3-го цилиндра.

Последующими поворотами коленчатого вала ровно на пол-оборота установите поршни 4-го, а затем и 2-го цилиндра в ВМТ такта сжатия и отрегулируйте зазоры для остальных клапанов.

Установите крышку головки блока цилиндров и все снятые детали в порядке, обратном снятию. При необходимости замените сильно обжатую прокладку крышки.

Пс. На установленном, на автомобиль двигателе можно отрегулировать клапана без снятия двигателя.

Для этого снимаем крышку головки цилиндров.

рис. 3

Через отверстие под форсунку вставляем тонкий штырек и, проворачивая потихоньку коленчатый вал, определяем верхнюю мертвую точку в цилиндре. Распределительный вал нужно повернуть так, чтобы ролики коромысел привода всех четырех клапанов цилиндра, регулировка которого проводится, опирались на затылочные части кулачков распределительного вала, а коромысла можно было бы переместить покачиванием в пределах зазора. В этом положении проверяем и регулируем зазоры

aubito.ru

Регулировка клапанов двигателя Cummins 6ISBe

 /

Регулировка клапанов двигателя Cummins 6ISBe


Дизельные двигатели марки «Cummins» считаются одними из лучших в мире, что подтверждается их присутствием в конструкции большинства наиболее массовых грузовиков, включая отечественные «КамАЗы». Тем не менее, для того, чтобы двигатели прослужили проложенный им срок, необходимо проводить регулярное техобслуживание, в том числе регулировку клапанов.


Зачем проводится регулировка клапанов?

Эксплуатация двигателя неизбежно вызывает нарастающую разбалансировку рабочих узлов и деталей. Это происходит как вследствие штатной работы, так и при нарушениях правил эксплуатации дизельных агрегатов. Результатом становятся отклонения в зазорах клапанов от оптимального показателя.

Продолжительная работа двигателя, имеющего признаки неисправности, ускоряет его износ и потенциально грозит более серьезными поломками вплоть до полного выхода агрегата из строя. Перед тем, как отрегулировать зазоры клапанов, следует устранить причины, которые вызвали разбалансировку. В противном случае неисправность проявится вновь в скором времени. Основными причинами являются:

  • ранее неправильно проведенная регулировка зазоров и ошибки при затягивании болтов в
  • головке цилиндра;
  • физический износ или другие поломки в узлах ГРМ;
  • использование некачественной охлаждающей жидкости, вызвавшее перегрев двигателя;
  • загрязнение воздушного тракта;
  • загрязнение моторного масла;
  • поломки, связанные с неполным прогоранием топлива;
  • чрезмерно долгая работа на высоких оборотах;
  • злоупотребление запуском двигателя с помощью эфира.

Яркими признаками того, что двигатель требует немедленного техобслуживания, являются металлический стук в работающем агрегате, повышение расхода топлива и падение мощности агрегата.

Даже если не было ни одного из выше перечисленных происшествий, через каждые 150-200 тыс. км пробега необходимо производить регулировку клапанов просто в профилактических целях.


Порядок проведения регулировки клапанов на двигателе Cummins 6ISBe

Приступать к обслуживанию двигателя следует только в том случае, если температура охлаждающей жидкости не превышает 60 градусов. Регулировать горячий двигатель запрещается.

Чтобы получить доступ к собственно клапанам, необходимо снять с мотора крышку коромысел. С этой целью сперва отсоединяют сапун картера, начиная со штуцера маслосливной магистрали. Далее от крышки отсоединяют штуцер трубки сапуна, при этом снимая его еще и с картера задних распредвалов. Чтобы выполнить эту процедуру, следует ослабить хомут на трубке сапуна и вынуть штуцер. Теперь крышка коромысел легко снимается вместе с прокладкой.

Проделав это, получаем прямой доступ к коленчатому валу. Его нужно провернуть, установив поршень первого цилиндра в верхней мертвой точке. Это положение определяют следующим способом: та часть кольца датчика оборотов, на которой нет пазов, должна оказаться вверху на 12 часов. В том случае, если коромысла не высвободились, проверните коленвал, сделав полный оборот.

Далее идет самый ответственный этап — замер и регулировка зазоров. Нужно определить зазоры коромысел, как на выпускных, так и на впускных клапанах. На впуске он должен составлять 0,25 мм, а на выпуске — 0,5 мм.

Правильность выставленного зазора проще всего определяется при помощи измерительного щупа. Он должен входить в пространство между крейцкопфом и гнездом коромысла с некоторыми сопротивлением. Если щуп входит слишком свободно, слишком трудно или не входит вовсе, значит зазор выставлен неправильно. Чтобы его отрегулировать, отворачивают контргайку и с помощью специального регулировочного винта выставляют нужное положение. Повторную проверку проводят только после того, как затягивают контргайку обратно.

Проворачивая коленчатый вал, по этой же схеме регулируются и все остальные клапана двигателя. Закончив с регулировкой, следует установить обратно прокладку и крышку коромысел. При этом стоит обратить внимание на прокладку. Если она деформировалась или растрескалась, ее следует заменить на новую.





spb.camsparts.ru

Проверка и регулировка зазоров клапанов Cummins ISF3.8

Проверку и регулировку зазоров клапанов производим при ремонте головки цилиндров, при появлении звонкого стука в верхней части двигателя.

Проверку и регулировку проводим при температуре охлаждающей жидкости двигателя ниже 60˚ С.

Снимаем крышку головки блока цилиндров

Прокручиваем коленчатый вал и устанавливаем поршень первого цилиндра в ВМТ такта сжатия.

Проверяем зазор в приводе клапанов:

- первого впускного;

- первого выпускного;

- второго впускного;

- третьего выпускного.

При правильно отрегулированном зазоре щуп с небольшим сопротивлением проходит между мостом коромысел и гнездом коромысла.

Номинальный зазор:

- впускной клапан 0,280 - 0,381 мм

- выпускной клапан 0,530 - 0,630 мм

Если зазор отливается от номинального, отверните контргайку и отрегулируйте его регулировочным винтом. Затяните контргайку и еще раз проверьте зазор. Номинальный зазор (при регулировке):

- впускной клапан 0,33 мм

- выпускной клапан 0,58 мм

Момент затяжки 24 Нм

Поворачиваем коленчатый вал на 360˚

Измеряем зазоры в приводе оставшихся клапанов:

- второй выпускной;

- третий впускной;

- четвертый выпускной;

- четвертый впускной.

При необходимости регулируем зазоры

Устанавливаем все детали в обратной последовательности.

aubito.ru

обслуживание, причины, регулировка зазоров, параметры зазоров

ОАО «КАМАЗ» и корпорация CUMMINS Inc. начали сотрудничество с 2006 г. Было создано совместное предприятие Cummins Kamma, целью которого является выпуск дизельных двигателей и запчастей для различных типов грузовых автомобилей.

В настоящее время на автомобили КАМАЗ устанавливаются дизельные двигатели CUMMINS (Евро-3 и Евро-4) серий ISBe, ISLe, SSX15, мощностью 325 л. с., 340 л. с., 360 л. с. и 375 л. с.

По оценкам потребителей, двигатели CUMMINS отличают надежность и экономичность, низкая шумность и небольшой вес, повышенный межремонтный пробег. Для возможности эксплуатации в городских условиях используется система многоуровневой очистки выхлопных газов.

Техническое обслуживание автомобилей КАМАЗ с двигателями CUMMINS

Автомобили КАМАЗ, оснащенные двигателями CUMMINS, могут проходить техническое обслуживание во всех сервисных центрах «КАМАЗ». Несмотря на высокую надежность и большой моторесурс, двигатели CUMMINS требуют регулярного технического обслуживания.

Одним из важных видов работ, проводимых при плановом обслуживании двигателей, является регулировка клапанов. На двигателях CUMMINS плановая регулировка клапанов производится через 240 000 км пробега. Но в процессе эксплуатации двигателя может появится необходимость внеплановой регулировки клапанов.

Причинами для этого могут быть появление характерного металлического стука во время работы двигателя, увеличения расхода топлива, падение мощности двигателя. Причиной этого обычно является нарушение регулировки зазоров клапанов.

Если вовремя не произвести регулировку клапанов и продолжать эксплуатацию двигателя с этими признаками неисправности двигателя, то это может привести к дополнительным неисправностям в газораспределительном механизме.

Причины регулировки клапанов на автомобилях КАМАЗ

Прежде чем приступить к регулировке зазоров клапанов, нужно установить и устранить причины, приведшие к неисправностям. Причины подразделяются на технические и эксплуатационные. К техническим причинам следует отнести некачественное техническое обслуживание:

  • несвоевременный ремонт;
  • неправильная регулировка зазора клапанов и нарушение порядка затягивания болтов головки цилиндра после предыдущего технического обслуживания;
  • износ и поломка деталей газораспределительного механизма;
  • ухудшение качества охлаждающей жидкости, вследствие этого недостаточное охлаждение двигателя;
  • попадание в воздушный тракт грязи со всасываемым воздухом;
  • несвоевременная замена масла и масляного фильтра, загрязнение масла;
  • неполное сгорание топлива.

Неправильная эксплуатация: перегрев двигателя, длительная работа на повышенных оборотах, частое использование эфира для пуска двигателя – также приводит к подобным поломкам.

Регулировка зазоров клапанов CUMMINS

Прежде чем приступить к регулировке клапанов, нужно снять с двигателя крышку коромысел. Для этого нужно отсоединить от крышки коромысел сапун картера. Вначале снимаются из сапуна штуцера магистрали слива масла.

Затем нужно отсоединить от задней части крышки коромысел штуцер трубки сапуна и снять его с картера задних распределительных валов. Для этого нужно ослабить хомут трубки сапуна и вытянуть вертикально штуцер. После этого для обеспечения доступа к клапанам снимаем крышку коромысел и его прокладку.

Регулировка зазоров клапанов производится при температуре охлаждающей жидкости ниже 60 градусов.

Проворачиванием коленчатого вала устанавливаем верхнюю мертвую точку для поршня первого цилиндра двигателя.

На двигателях без системы рециркуляции отработанных газов верхняя мертвая точка устанавливается следующим образом: кольцо датчика частоты вращения двигателя устанавливается так, чтобы часть без пазов оказалась на 12 часов.

Как уверяют многие водители, не страшны американскому Cummins установленному на автомобиле «Соболь» и зимние русские морозы. Благодаря подогревателю Webasto, мотор отлично заводится в холодную погоду.

Регулировка клапанов двигателей Cummins ISF 3.8, как и любых других, делается только на холодном двигателе. Сначала следует открутить крышку клапанов. Более подробно процесс регулировки клапанов описан в этой статье.

Если оба коромысла первого цилиндра не освободились для регулировки, то нужно провернуть коленчатый вал на 360 градусов.

На двигателях с установленной системой рециркуляции отработанных газов метка верхней мертвой точки первого цилиндра находится на демпфере крутильных колебаний или кольце датчика частоты вращения двигателя.

Нужно установить демпфер или кольцо так, чтобы метка оказалась в положении на 12 часов.

В случае неосвобождения коромысел первого цилиндра также провернуть коленчатый вал на 360 градусов. После этого можно приступать к измерению зазоров коромысел и клапанов.

Параметры зазоров клапанов на автомобилях КАМАЗ с двигателями CUMMINS

В этом положении коленчатого вала измеряются зазоры следующих коромысел:

  • ( Е = клапан выпускной, И = клапан впускной)
  • для четырехцилиндровых двигателей: 1И, 1Е, 2И и 3Е,
  • для шестицилиндровых двигателей: 1И, 1Е, 2И, 3Е, 4И и 5Е.

Для впускного клапана предельные величины зазора: 0,152 mm-MIN; 0,381 mm-MAX. Для выпускного клапана предельные величины зазора: 0,381 mm-MIN; 0,762 mm-MAX.

Зазор считается установленным правильно, когда измерительный щуп проходит между гнездом коромысла и крейцкопфом с небольшим сопротивлением. Если зазор не соответствует норме, нужно отвернуть контргайку и отрегулировать его. Номинальные величины клапанного зазора:

  • клапан впускной – 0,254 mm,
  • клапан выпускной – 0,508 mm.

Работники сервисного центра Каминс проверяют работу аккумуляторов, натяжение ремней, чистоту радиаторов, фильтров. При первичном техническом осмотре работу дизеля проверяют при полной мощности, что всегда необходимо по окончании периода обкатки.

В процессе эксплуатации двигателя данные зазоры необходимо регулировать. В этом и заключается суть операции регулировки клапанов двигателя Cummins. О том как проводить эту процедуру можно узнать здесь.

После регулировки нужно затянуть контргайку и еще раз измерить зазор клапана. Провернув коленчатый вал на 360 градусов, измеряем величины зазоров следующих коромысел:

  • ( Е = клапан выпускной, И = клапан впускной)
  • для четырехцилиндровых двигателей: 2Е, 3И, 4Е и 4И,
  • для шестицилиндровых двигателей: 2Е, 3И, 4Е, 5И, 6И и 6Е.

Процесс измерения и регулировки аналогичен предыдущему положению коленчатого вала. После окончания регулировки нужно установить на место прокладку крышки коромысел. Если старая прокладка деформировалась или на ней появились трещины, ее нужно заменить.

Затем на прокладку устанавливается и крепится крышка коромысел, после чего установить на место штуцер трубки сапуна и саму трубку и затянуть хомут на трубке.

Осталось запустить двигатель и убедиться в правильной его работе, отсутствии посторонних звуков и утечек масла.

Читайте так же:

dvigatel-cummins.ru

Регулировка клапанов двигателя Cummins 2.8 ISF на газель некст

В общем, казалось бы банальная тема, регулировать клапана сегодня умеет каждый по крайней мере опытный газелист!) Только вот на двигателе Камминс народ почему-то боится и соответственно не умеет их регулировать. Кто-то думает что там нужен специальный калибр, кто-то что это могут сделать только спецы из какого-нибудь грузового сервиса. Сходство в том что никто не хочет отдавать свою машину газовскому сервису с их "качественным" подходом к ремонту и обслуживанию!
От чего же ещё?! Наверно из-за того, что в инструкции по эксплуатации стоит пометка, что первый раз клапана регулируются на 150 тысячах километров пробега. Ну и сразу, мол иностранный двигатель, с какой стороны к нему подходить не знаем, в сервисе знают (вернувшись на несколько строк выше "о сервисах").
В общем, как оказалось, не так и страшно, не так это и сложно!)

0:1509

1:2014



1:12

У меня пробег почти 90 тысяч километров пробега и начали потихоньку цокотать клапана на гезели. Вместе с этим двигатель стал работать немного не ровно.
Пообщался по этому поводу с адекватными людьми, говорят чушь эти 150 тысяч… На 80 тысячах на машинах клапана регулируют только в путь и есть что регулировать…
Нагрянули выходные… руки чешутся, надо что-то с машинкой поделать!) Ну и пошло-поехало…
Снял радиаторы, помыть вроде как! Снял, помыл, что-то быстро управился. Грязи особо не было, наверно спасла сеточка и то что в сезон тополиного пуха я практически не ездил.
Снял вискомуфту, покрутил её, повертел, грязь почистил, обратил внимание что шток клапана и вращающая его при нагреве спираль в масляных следах:

1:1318

Вот такая вот вискомуфта на газели с Камминсом.

2:1909

Существенно/несущественно это для её работоспособности, не знаю. Пока работает.
Далее поменял подшипник натяжного механизма (6203) с Китайского NSK, непонравился его люфт мне (ранее, на 50 тысячах километров пробега, я поменял такой же подшипник на верхнем опорном ролике) на Итальянский Trialli, как и ранее выпрессовывал/запрессовывал головкой на "27".
Ну и наконец, решил залезть под клапанную крышку!):
Откручивается элементарно:
Скидываем трубку сапуна, которая зафиксирована быстросъёмным хомутом.
Ключиками "13" и "17" откручиваем трубки высокого давления от форсунок, так же их ослабляем гайки на "17" на топливной рампе, что бы отвести в сторону.
Отвёрткой вытаскиваем фиксаторы штуцеров обратки и вытягиваем из из форсунки.
Отключаем разъёмы питания от форсунок.
Откручиваем головкой на "13" фиксатор самой форсунки.
И аккуратно вытаскиваем форсунки вверх.

2:3475

3:504

Bosch

4:1014

Головка распылителя слегка засажена…

5:1589

…, а протерев тряпочкой уже металл!

6:2158

Клапанная крышка пластиковая, крепится болтиками на "8". Откручиваем и легко снимаем её

6:161

Короткие на впускные клапана, длинные на выпускные.

7:762

Кому интересно, обращаем внимание на чистоту! Масло Shell Rimula R5e, замена каждые 7-8 тысяч км.
Контрящие гайки на "10", регулировочные винты под торкс 15:

7:1029

Поближе…

8:1551

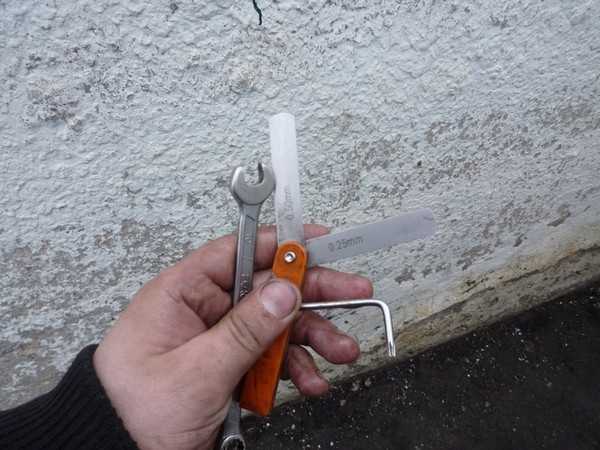

Собственно инструмент для регулировки:

8:1627

9:2132

На впускных 0,25 мм, на выпускных 0,5 мм должно быть.
Верхняя мёртвая точка находится элементарно! На шкиве коленвала есть отверстие, его совмещаем с отверстием на блоке двигателя в верхней точке шкива:

9:366

Вот оно!

10:885

Вид сбоку!

11:1408

Отцентровать до миллиметра можно простой небольшой отвёрткой!

12:2028

При выставленной В.М.Т. проверяем зазоры на клапанах, должен быть зазор на рокерах:1 (0,25 мм),2 (0,5 мм), 3 (0,25 мм),6 (0,5 мм), если В.М.Т. которая через 360 градусов коленвала, то: 4 (0,5 мм), 5 (0,25 мм),7 (0,25 мм),8 (0,5 мм). Короткие- впускные соответственно у которых зазор 0,25 мм и длинные, соответственно, выпускные на которых зазор 0,5 мм.
Мостик клапанов без износа, присутствует только след от контакта, соответственно проблем, которые могли быть вызваны износом мы не имеем:

12:822

13:1327

Чтобы прокрутить коленвал, я использовал старый, проверенный способ:

13:1457

И крутим по часовой стрелке…

14:2017

Информацию по зазорам, кстати, и не только, можно подчерпнуть на информационной наклейке:

14:166

О как!

15:681

Собираем всё в обратной последовательности. Перед установкой форсунки проверяем толщину медной шайбы, она должна составлять 1,5 мм. Кстати, момент затяжки болтов крепления форсунок 15 Н*м. Получаем вот такой вид:

15:1069

16:1574

Что могу сказать по результатам регулировки клапанов… А вот перестали они цокать. Звук у работающего двигателя вновь стал таким когда я его забирал с салона. Шуму убавилось ощутимо! Обкатал полуторой сотней километров, впечатления только самые хорошие! По существу, все клапана были с увеличенными зазорами, то есть где должно быть 0,5 мм, там было и 0,7 и 0,8 мм, там где должно быть 0,25 мм, там и 0,35 мм и 0,4 мм. Вот так вот!
Заодно поменял ZF'овский бачок гура и жидкость гидроусилителя. Старая, кстати, темная на столько что цвета не видно! Взял Shell Spirax S2 ATF AX.

16:2578

17:504

следующая статья:

Замена вискомуфты на двигателе Cummins ISF 2.8 газели некст

Неожиданно похолодало!) И ещё заводская вискомуфта, BorgWarner, портившая мне мозг с начала лета, начала доставлять

18:1347 27377

www.spike.su

как отрегулировать, порядок, Евро 2, 3, 1, Камминз, настроить

Регулировка клапанов КамАЗа должна проводиться только на остывшем двигателе. Должно пройти не менее получаса с момента его отключения.

Зачем и когда нужна регулировка

Настройка тепловых зазоров клапанов необходима для устойчивой работы силового агрегата как на высоких, так и низких скоростях мотора.

Если зазоры, находящиеся между кулаком вала распределяющего типа и самими клапанными деталями, настроены неправильно, то элементы слишком сильно открываются во время заведенного мотора, что может привести к разгерметизации в цилиндрическом механизме. Разгерметизация приводит к уменьшению рабочего ресурса силового агрегата.

Если промежутки между седлом и боковыми головками цилиндров станут слишком большими, то произойдет перегорание клапанного элемента.

Также увеличенный промежуток может стать фактором, влияющим на встречу клапанов с поршневым механизмом в момент сжатия, что приведет к поломке транспортного средства.

Особенности настройки для различных модификаций

Порядок регулировки клапанов на КамАЗе может различаться в зависимости от установленной модификации мотора.

Для того чтобы сделать все правильно, рекомендуется ознакомиться с разделом «Процедура настройки зазоров между клапанами» в руководстве пользователя.

Евро-1

Для того чтобы настроить зазор на двигателе Cummins, у которого 6 цилиндров, нужно сделать следующее:

  1. Вывести фиксирующий механизм из соединения с маховиком, провернуть коленчатый вал на 360°. Клапаны цилиндрического устройства должны открыться.
  2. Проверить натяжку крепежных винтов стоек коромысел регулировочных цилиндрических элементов.
  3. При помощи специального устройства проверить расстояние между основанием коромысел и их торцами.
  4. Если предел превышает 42-52 Нм, то понадобится регулирование клапанов.
  5. Ослабить контровую гайку редукционного механизма.
  6. Вставить измерительный прибор в образовавшийся промежуток.
  7. Вращая винт при помощи отвертки, выставить требуемое расстояние.
  8. Отрегулировать клапана в цилиндрических деталях под номером 4, 2, 6, 3, каждый раз проворачивая коленвал на пол-оборота.

Евро-2

Для регулировки клапанных элементов на технике с двигателем Каменс, изготовленным по международному стандарту Евро-2, нужно:

  1. Снять крышки с цилиндрического устройства.
  2. Проверить уровень затяжки крепежных болтов.
  3. Установить фиксирующую часть маховика в нижнее положение.
  4. В два приема снять крышку с механизма сцепления и ТНВД.
  5. Провернуть коленвал.
  6. При помощи специального ключа проверить момент затяжки крепежных винтов стоек коромысел.
  7. Ослабить натяжение контровой гайки.
  8. Вставить в промежуток щуп и установить зазор до 0,4 мм.
  9. Удерживая винт отверткой, затянуть гайку и проверить величину установленного зазора.
  10. Провернуть коленвал на 60° от верхней мертвой точки.

Евро-3

Инструкция по регулировке клапанных элементов на транспортном средстве, с двигателем Камминз (Евро-3):

  1. Демонтировать колпак и крышку с головок цилиндрического механизма.
  2. Убрать ось коромысел и стойки.
  3. Переместить коленчатый вал до того момента, как он перекроет клапанные элементы в цилиндре под номером 1. После этого можно приступать к регулировке в четвертом, шестом, седьмом и восьмом цилиндрах.
  4. Снова переместить коленчатый вал и отрегулировать цилиндры 2, 3 и 5.
  5. Ключом динамометрического типа проверить уровень натяжения всех крепежных деталей цилиндрических головок в последовательности работы цилиндров. В случае необходимости затянуть элементы (до 10 Нм).
  6. Вернуть на место ось коромысел, отрегулировать промежуток между клапанными деталями и устройством коромысел.

Евро-4

Регулировка клапанов двигателя Каменец, изготовленного по экологическому международному стандарту Евро-4:

  1. Снять все защитные элементы с цилиндрического механизма.
  2. Установить фиксирующее устройство маховика в нижнее положение.
  3. Убрать крышку люка, которая находится у основания механизма сцепления.
  4. При помощи небольшого лома, вставленного в разъем маховика, провернуть коленвал на 1,5 оборота.
  5. Во время каждого перемещения коленвала нужно регулировать клапанные элементы цилиндров.

Как понять, что отрегулировали правильно

При верно отрегулированных клапанных элементах метки на впускном и выпускном распределительных валах расположены друг напротив друга и находятся на одной прямой линии.

Проверить правильность выставленных зазоров можно при помощи специальных щупов. Для этого нужно:

  1. Вставить щуп между основанием коромысла и его торцом.
  2. У впускного распределительного вала щуп толщиной 0,3 мм должен входить с усилием.
  3. У выпускного распредвала щуп, толщина которого равна 0,4 мм, должен входить с небольшим усилием.
  4. Запустить мотор и проверить работу всех систем.

Если клапаны отрегулированы правильно, то при работающем двигателе не будет никаких посторонних шумов.

specmahina.ru

Регулировка клапанов Cummins ISF 3.8: описание, самостоятельная регулировка, неисправности

Двигатели Cummins работают на дизеле и являются довольно популярными по всему миру. В России моторы этой марки уже имеют много поклонников, так как они идеально подходят для грузовой и другой коммерческой техники, электро- и насосных станций и т.д.

Отечественный производитель ГАЗ с 2010 года выпускает грузовики марки «Валдай» на базе двигателей Cummins ISF 3.8. Это четырехтактный мотор, работающий в порядке  1-3-4-2. Он имеет цельнолитую головку блока цилиндров с 4 клапанами на цилиндр.

Автомобили с двигателями Cummins привлекают покупателей, благодаря их простому устройству и ремонту. Любой специалист по дизельным двигателям с легкостью сможет разобраться в моторах Камминз и провести как техническое обслуживание, так и капитальный ремонт.

Клапаны на моторе Cummins

В дизеле присутствуют впускные и выпускные клапаны, которые выполнены из жаропрочной стали. Их штоки хромированы для предупреждения задиров. Клапаны сконструированы одинаково, но при этом не являются взаимозаменяемыми.

На каждом клапане присутствует сферическая лунка, причем на выпускных выгравирована буква «С». Пружины последних – усиленные, выполнены из хром-кремниевого соединения.

Клапаны находятся на головке блока цилиндров – по два клапана на цилиндр. Через один из них впускается горючая смесь, а через другой выходят отработавшие газы. И название у клапанов соответствующее – впускной и выпускной.

Клапанная головка соприкасается с клапанным седлом во время работы до 70 раз в секунду. Особенно нагревается в это время выпускной клапан, так как температура газа на выходе может достигать 800°С.

В действие клапаны приводятся газораспределительным или клапанным (так привычнее для водителей) механизмом. Двигатель во время работы нагревается, в результате чего его детали расширяются. Потому в холодном состоянии между ними должны быть зазоры строго определенной величины.

Автомобильный термостат представляет собой устройство, которое регулирует температуру жидкости, находящейся в системе охлаждения двигателя. Располагается данный прибор во фланце между радиатором и двигателем.

Датчики давления масла каменс нового поколения способны исполнять не только контролирующую функцию. Их применение позволяет улучшать само функционирование двигателя. Подробнее о датчиках читайте здесь.

Проблемы с головкой блоков цилиндров на двигателе могут возникнуть при неправильной эксплуатации автомобиля или в случае установки некачественных деталей. Также при несвоевременном техническом обслуживании могут случиться следующие поломки:

  • деталей крепления клапанов;
  • распределительного вала;
  • толкателей клапанов;
  • клапанов Cummins;
  • прокладок головки блока и т.д.

Если двигатель перегревается, головка блока цилиндров может треснуть и будет подлежать замене. Следует следить за этой деталью, вовремя делать ТО и использовать расходные материалы Cummins.

Необходимость регулировки клапанов Cummins ISF 3.8

Дизельный двигатель отличает необходимость периодической проверки и регулировки клапанов. Для сравнения, в бензиновых моторах состояние клапанов поддерживается гидравлическими компенсаторами зазоров, которые в дизелях отсутствуют.

Потому клапаны на головке блока цилиндров рекомендуют регулировать после каждых пройденных машиной 120 тыс. км.

В процессе эксплуатации возможно увеличение клапанных зазоров, что напрямую влияет на компрессию в двигателе. Могут появиться стуки во время работы мотора, вылететь седла, мощность мотора может стать ниже, а расход топлива может возрасти.

При вылете седел придется ремонтировать или заменять головку блока цилиндров. Стуки клапана могут дойти и до поршня, что приведет к необходимости его замены. А если зазоры между клапанами очень маленькие, это приведет к подгоранию седел.


Потому регулировать клапаны двигателей Cummins ISF 3.8 следует вовремя, а при сильной эксплуатации – через каждые 70 тыс. км.


Даже если величина рекомендованного пробега неизвестна, но в моторе слышен стук или качество его работы снизилось, то начинать необходимо с проверки клапанов.

Можно доверить эту процедуру специалистам на СТО, а можно сделать самостоятельно, так как эта операция не столь и сложна.

Самостоятельная регулировка клапанов Cummins

Регулировка клапанов делается только на холодном двигателе. Сначала следует открутить крышку клапанов. Для этого скидывается трубка сапуна, зафиксированная хомутом. От форсунок нужно отсоединить трубки высокого давления ключами на 13 и 17.

Чтобы отвести топливную рампу в сторону, необходимо ослабить гайки. Для снятия форсунок, стоит сначала вытащить отверткой фиксаторы штуцеров обратки. Далее необходимо отключить от форсунки разъемы питания. Только после этого можно откручивать фиксатор самой форсунки и вытягивать ее вверх. Такие же действия следует выполнить для следующих трех форсунок.

Каждая форсунка имеет свой идентификационный номер, программно прописанный в блоке управления двигателя. По этой причине следует пометить, куда какая форсунка вставляется, иначе работа мотора может быть неровной, если перепутать эти детали местами (стоит заметить, что визуально они одинаковые).

Необходимо обратить внимание на головку распылителя – если она засажена, то очищать ее можно только специальными растворителями тряпкой без ворса, но механически чистить нельзя ни в коем случае.

Крышка клапанов сделана из пластика и прикреплена болтами, которые легко откручиваются. Теперь можно приступить к регулировке клапанов. Нужно установить поршень регулируемого цилиндра в верхнюю мертвую точку.

Для этого отверстие шкива коленвала следует совместить с отверстием на блоке мотора в верхней точке шкива. Проворачивать коленвал нужно только по часовой стрелке и пользуясь пусковой рукояткой или болтом крепления шкива. В полученном положении оба клапана цилиндра закрыты, а их коромысла свободно качаются в пределах зазора.

Внешне визуально заметно, что впускные клапаны короче, а выпускные – длиннее. При регулировке нужен набор щупов: на впуск 0,30 мм и на выпуск 0,51 мм.

Общий порядок работы по регулировке зазоров, как и во время работы двигателя: 1-3-4-2. После регулировки следует проверить зазоры между стержнями клапанов и коромыслами. Максимальными для впускного клапана могут быть зазоры в 0,33 мм, а для выпускного – 0,584 мм. Это можно проверить и на глаз.

Клапаны должны входить оптимально — и не туго, и не слишком свободно. По окончании регулировки механизм собирается в обратной последовательности.

При правильной регулировке клапанов Cummins ISF 3.8, звук работающего мотора будет ровным и без лишних шумов.

Неисправности головки блока цилиндров Cummins ISF 3.8

Чаще всего проблемы с головкой блока цилиндров могут возникнуть из-за клапанов. Потому для начала нужно снять клапанную крышку осмотреть все детали. Первым делом может сломаться толкатель клапанов или их пружина. Если с клапанами все в порядке, то следует снять головку с блока и начать ремонт.

Далее нужно слить всю охлаждающую жидкость и снять топливные форсунки. Если они чистые, то просто снять их, но обязательно запомнить при этом месторасположение каждой детали. Если форсунки грязные, их следует тщательно промыть. Снятую головку блока цилиндров также необходимо очень хорошо вымыть.

При замене клапанов на новые их следует притереть с целью обеспечения максимальной герметичности. Неплотное прилегание клапанов снижает компрессию – один из важных показателей дизельных двигателей Cummins ISF 3.8.

Подушку опоры изготовляют из каучука и металла, так как кроме самой подушки двигателя в конструкцию входит опора, поддерживающая КПП. Основная функция конструкции – сохранение работоспособности двигателя и сведение к минимуму вибраций размещенных в нем механизмов.

Как и любой элемент двигателя транспортного средства, натяжные ролики обладают рядом достоинств, влияющих на улучшение работы автомобиля, и определенными недостатками. Обо всем, что касается натяжителей читайте здесь.

Если есть проблемы с регулировкой клапанов, причиной может являться выработка, образовавшаяся на кулачках распредвала. Замена этой детали восстановит работу газораспределительного механизма, а это уменьшит расход топлива и увеличит мощность двигателя. После замены вала следует в обязательном порядке отрегулировать клапаны.

Продлить службу головки блока цилиндров Cummins можно довольно просто – своевременно проходить техобслуживание и пользоваться только качественными запчастями и расходными материалами Камминз.

В головке блока очень много деталей, которые следует регулярно смазывать. Некачественное масло приведет к их быстрому износу и частым поломкам.

Также необходимо следить за исправностью масляного фильтра, так как его засоренность может привести к низкому качеству даже хорошего масла и, в итоге, быстрому износу деталей.

Таким образом, для того, чтобы двигатели Cummins ISF 3.8 работали долго и их детали не так быстро изнашивались, необходимо постоянно следить за состоянием головки блока цилиндров и, особенно, за клапанами на ней, которые время от времени необходимо регулировать.

Читайте так же:

dvigatel-cummins.ru
